Если Вы стали счастливым обладателем LADA Приора, то периодически придется загонять ее в гараж и что-то дорабатывать своими руками. Частоя поломка это электроусилитель руля Приоры, проблема тут в сырости конструкции. А именно замена дорогой немецкой электросхемы, отечественной, которую конечно доработали, но сбои случаются.
Прежде чем начать ремонт электроусилителя руля Приоры стоит разобраться, что сломалось. Для начала нужно выяснить, при каких условиях ЭУР отказал. Причин по которым он вышел из строя может быть несколько:
- после зарядки аккумулятора;
- при повороте руля на большой угол;
- в режиме парковки автомобиля;
- при езде свыше 110км\ч.
Проблемы аккумулятора
Исходя из этого, можно сделать первые выводы о причине поломки. Частой причиной неисправности служит низкое напряжение в бортовой сети. Дело в том, что для функционирования усилителя нужно напряжение питания в 13,5B.
Первым делом тестируем аккумулятор, если с ним все в порядке, то разбираемся дальше. Возможно, проблема возникла, когда вы снимали АКБ для зарядки. Что бы электроусилитель снова заработал, выверните колеса в крайнее положение и обратно 5-6 раз, очень часто этого достаточно для возобновления работы.
Неисправность проводки
В случае, когда АКБ в порядке, смотрим проводку, сопутствующими фактороми могут служить погодные условия, мороз, дождь или жара. Если при смене погодных условий отключается электроусилитель руля на Приоре, то это явный признак неисправности проводки. Проверьте пропайку и изоляцию обмотки, возможно, возникает короткое замыкание.
Электроусилитель руля Приоры не работает постоянно. Максимальная нагрузка на электродвигатель приходиться на малой или полностью отсутствующей скорости, а минимальная при высокой. Так вот, у Приоры на скорости 110км/ч электроусилитель отключается полностью. При этом обратная связь на руль становиться максимальной. Электроусилитель руля «Калина» отключается уже при 60 км/ч.
Стучит руль при езде
Если у Вас слышен стук или скрип при езде, то вам нужно протянуть и смазать гайку. Что бы для нее добраться вам надо:
- снять фартук под рулем, он держится на четырех саморезах;
- снять рулевой кожух, он держится на трех саморезах;
- протянуть и смазать гайку указанную на фотографии.
Ошибки микросхемы
Когда наблюдается ситуация, что колеса поворачиваются сами по себе, то причиной служит электронная начинка блока управления электроусилителем руля Приора. Как говорилось выше, в угоду экономии пожертвовали качеством. Сейчас ситуация с этим вроде как наладилась и все доработали, но если вдруг Вы почувствовали что руль начинает вести сам собой, отправляйтесь в ремонт.
Если вместе с электроусилителем руля вышел из строя и спидометр, тут надо смотреть датчик скорости. Он либо просто загрязнился, либо сломался. Тоже самое относится и к датчику момента, установленного на усилитель. Хорошо почистите их и проверьте работоспособность.
Не забывайте сбрасывать ошибки на бортовом компьютере, это можно сделать несколькими способами.
- Снимаете клемму с аккумулятора, ждете несколько секунд и ставите назад, ошибка должна пропасть.
- При помощи компьютера, соответствующий софт можно найти в интернете.
Местоположение блока предохранителей
Если у Вас подозрение, что сгорел предохранитель, и Вы хотите его проверить, то возникает вопрос: где находится предохранитель электроусилителя руля Приоры. Монтажный блок управления находиться слева от руля. Схема открытия его проста. Все что нужно, это повернуть на 90˚ три защелки и снять крышку, как показано на фото и Вы попали к мозговой начинке автомобиля.
Здесь можно проверить и поменять вышедший из строя предохранитель, после чего закрыть крышку, плотно прижав ее и обратно защелкнув на 90˚ в противоположную сторону три защелки.
Итог
Диагностику и небольшой ремонт электроусилителя руля Приоры можно провести своими руками. Для этого достаточно определить, что послужило причиной отказа и устранить проблему, следуя нашим советам. Полную же замену электроусилителя лучше доверить профессионалам.
На большинстве автомобилей Лада Приора с завода устанавливались электроусилители рулевого управления производства Автоэлектроника г. Калуга. Именно эти ЭУРы считаются вполне надежными и редко выходят из строя. Для сравнения, проблемы с усилителями производства Махачкала встречаются на порядок чаще.
Если по какой-либо из причин, вам необходимо заменить ЭУР или же просто снять его с автомобиля, можно выполнить данный ремонт самостоятельно. Для данной процедуры нам понадобится такой инструмент, как:
- головка на 8 и 13 мм — желательно глубокая
- трещотка или вороток
- удлинитель
- молоток
- зубило
Как снять ЭУР на Приоре своими руками
На самом деле электроусилитель руля снимается без особых проблем, просто предварительно придется снять довольно немало деталей. А именно, выполнить понадобится следующее:

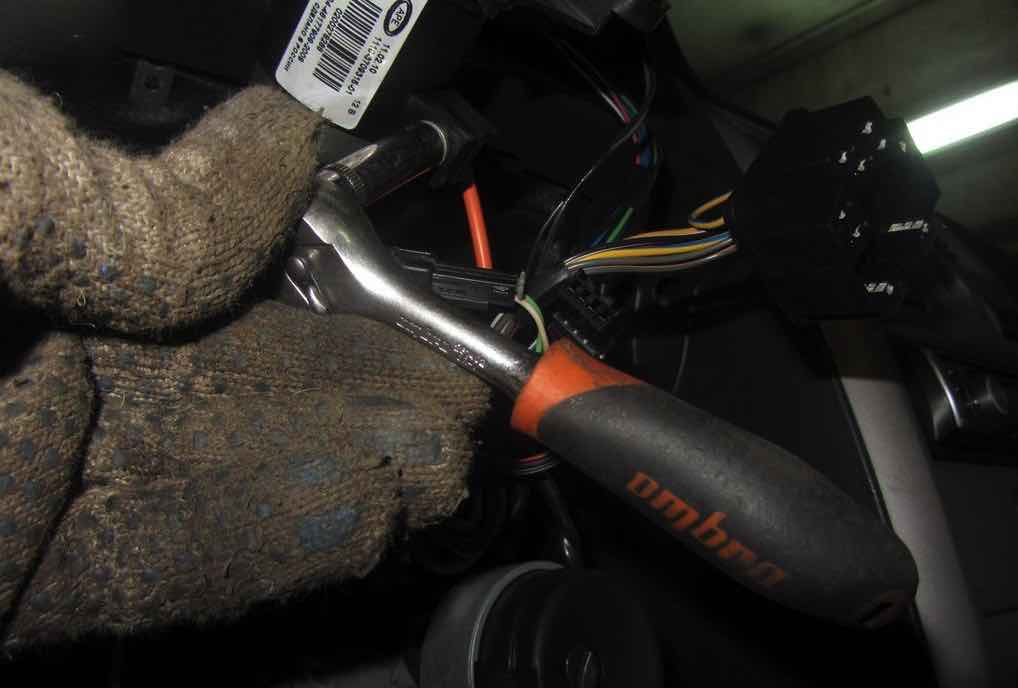

После этого при помощи головки на 8 мм и трещотки откручиваем и снимаем контактную группу.
Снимаем ее с вала окончательно, чтобы она не мешалась.
Теперь необходимо отс
tdconti55.ru
Снятие и установка ЭУР Приоры
![]() ![]() | Электроусилитель руля Приоры (ЭУР) снимается вместе с рулевой колонкой для замены или ремонта. Установку рекомендуется выполнять вместе с помощником. |
Снятие электроусилителя руля ВАЗ 2170
Потребуется: Крестовая отвертка, накидной ключ «на 8», торцевой ключ «на 13».
Снять минусовую клемму с аккумулятора. Снять руль, декоративные накладки рулевой колонки и накладку панели приборов. Далее по порядку:
- Отвернуть 4 самореза с помощью крестовой отвертки, и снять нижнюю накладку панели.
- Отсоединить колодки с проводами от подрулевых переключателей и контактного кольца.
- Ослабить стяжной болт, используя накидной ключ «на 8». Разъединить колодки с проводами от замка зажигания.
- Сжать фиксаторы и отсоединить жгут с проводами от рулевой колонки.
- Сжать фиксаторы и отсоединить жгут с проводами в нижней части рулевой колонки.
- Освободить фиксаторы, и отсоединить 2 колодки с проводами от электроусилителя рулевого управления.
- Снять со шпильки крепления рулевой колонки декоративную шторку.
- Ослабить затяжку гаек нижнего крепления рулевой колонки, используя торцевой ключ «на 13». Отвернуть их на несколько оборотов.
Замечание:
Снять рулевую колонку можно в сборе с промежуточным валом, но снимать и устанавливать колонку удобнее, если разъединить промежуточный вал. Соединение фланцев карданных шарниров промежуточного вала помечать не нужно, их установка возможна только в одном положении. |
Далее:
- Отвернуть гайку стяжного болта с помощью ключа «на 13» (он соединяет карданные шарниры промежуточного вала).
- Извлечь болт.
- Отвернуть левую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
- Отвернуть правую гайку верхнего крепления рулевой колонки, используя торцевой ключ «на 13».
- Снять рулевую колонку Приоры в сборе.
- Отвернуть гайку стяжного болта фланца нижнего карданного шарнира и рулевого вала, используя ключ «на 13».
- Извлечь болт и снять карданный шарнир со шлицевого вала рулевого механизма.
Установка электроусилителя руля на Lada Priora
Установка рулевой колонки с ЭУР производится в обратной последовательности. Перед установкой убеждаемся, что паз на валу, метка на крышке картера рулевого механизма, и метки на защитном чехле расположены должным образом.
Расположение меток для установки рулевого вала:
1 — угловое углубление в крышке картера рулевого механизма; 2 — паз на валу рулевого механизма; 3 — крышка картера рулевого механизма; А — угловой выступ на защитном чехле; Б — вырез в кромке защитного чехла.
Проследите, чтобы метка А располагалась напротив углубления угловой формы (№1), которая расположена в крышке картера, а вал был повернут так, чтобы его паз (№2) располагался напротив метки Б.
Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом 23—28 Нм (2,3—2,8 кгсм).
Гайки крепления рулевой колонки затягиваем моментом 15—18,6 Нм (1,5-1,9 кгсм).
Устройство и схема электроусилителя руля Лада Приора
Элементы рулевого управления Lada Priora:
1 — правая рулевая тяга в сборе; 2 — правая опора рулевого механизма; 3 — скоба опоры рулевого механизма; 4 — промежуточный карданный вал; 5 — электроусилитель; 6 — рулевое колесо; 7 — труба рулевой колонки; 8 — левая опора рулевого механизма; 9 — рулевой механизм; 10 — левая рулевая тяга в сборе

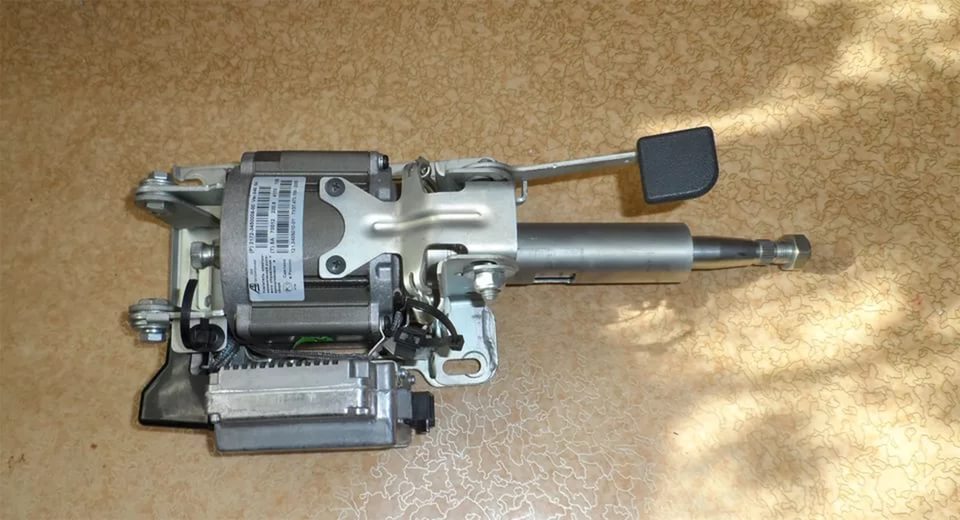

Рулевая колонка с электроусилителем рулевого управления Приоры:
1 — входной вал; 2 — труба колонки; 3 — кронштейн колонки; 4 — электроусилитель; 5 — блок управления электроусилителем; 6 — рычаг регулировки наклона рулевой колонки; 7 — стяжная шпилька; 8 — задний кронштейн электроусилителя; 9 — пружина; 10 — выходной вал; 11 — болт-ось; 12 — передний кронштейн электроусилителя; 13 — силовой разъем блока управления; 14 — управляющий разъем блока управления; 15 — гайка.
Ключевые слова:
Похожие материалы
xn—-8sbabr6ahc3e.xn--p1ai
датчик момента, блок управления, схема, не работает

У современных автомобилей, в том числе и Лада Приора, руль можно крутить хоть двумя пальцами, даже в то время пока машина припаркована, раньше, если кто не знает, такого не было. Благодаря современным технологиям появился электроусилитель руля. Однако, как многие знают, Приора, как и любое отечественное авто часто преподносит неожиданности, поэтому случаются ЭУР неисправности разного характера. В данном материале предлагаем разобраться, почему не работает такое крайне важное устройство, как электроусилитель руля и какие бывают способы устранения неприятностей связанных с этим.
Почему ЭУР на Приоре лучше, чем ГУР
Благодаря ЭУР происходит более мощное усилие, передающееся в систему так сказать рулевого управления автомобилем. Если говорить простыми словами, то с таким устройством руль сидящий за ним, может крутить хоть 2-мя пальцами. Раньше на всех автомобилях представленных автомобилестроительной компанией «АвтоВАЗ» устанавливали ГУР, однако, с Калины от них руководством компании было решено отказаться, и перешли на более современные ЭУР.
Многие автовладельцы скажут, что гидроусилитель руля по своей мощности передачи намного предпочтительнее, однако, он имеет предостаточно недостатков, среди которых:
- Необходима регулярная проверка маслопроводов.
- Регулярно следует проверять и уровень в бачке.
- Силовой агрегат теряет в мощности.
Рассматриваемый нами сегодня электроусилитель руля, который установлен на Лада Приора, не имеет таких очевидных минусов, тем более в ремонте он прост, чем все тот же ГУР. Однако устройство не лишено, пусть и незначительных, но недостатков, случается даже так что, то работает то нет.
Как устроен электроусилитель рулевого колеса
Рассматриваемое нами в данном материале автомобильное устройство на Лада Приора, состоит из следующих компонентов:
- ЭБУ с соответствующей периферией. В этом блоке присутствуют разъемы со специальными датчиками.
- Электрическая часть. Данная часть является мотором устройства. Преимущественно этот компонент самый уязвимый.
- Механическая составляющая. Сюда включены элементы рулевого управления, крепеж и соединительные части. Этот компонент состоит: регулировочный рычаг, необходимый дабы сменить угол наклона рулевого колеса, а также выходной и входной валы, тут можно еще добавить пружины, присутствующие гайки, не пропустим шпильки и болты.
Определяем на Priora неисправности ЭУР
Самый главный признак ЭУР неисправности – когда срабатывает на приборной автомобильной панели лампочка, получающая сигнал от ЭБУ. В стандартной комплектации отечественной Лада Приора на «приборке» имеет такой значок, выполненный в виде колеса и восклицательного знака. Когда вы включаете в своем авто зажигание, то этот значок буквально на несколько секунд загорается, после чего гаснет, когда компьютер понимает, что все в порядке. Если же что-то не работает, то сигнал загорается и не перестает гореть до полного устранения неисправности.
Если лампочка горит, то самое верное решение в такой ситуации это пройти компьютерную диагностику, поскольку электроусилитель руля напрямую связан с бортовым компьютером Лада Приора. В настоящее время можно без труда приобрести диагностический индивидуальный сканер, которыми легко пользоваться и вы сможете легко и просто узнать причину неисправности, дабы самостоятельно выбрать способы устранения этой самой неисправности.
Итак, опытные водители рекомендуют провести диагностику, сделать это можно самостоятельно, имея под рукой соответствующее устройство. Вы сможете связаться с головным компьютером и получить все коды ошибок, причем неважно будут они без расшифровки или с ней. Если ваш сканер выдал вам лишь коды, не стоит отчаиваться, все легко можно узнать. Достаточно знать, что ЭУР неисправности обязательно будут начинаться с символа «С», к примеру, такой код как С1013 означает, что в сети слишком низкое напряжение, а ЭУР этого недостаточно.
Собственно при данной неисправности, вероятно, произошло ослабление, а возможно пригорание 1-го из 2-ух имеющихся силовых проводов, которые идут на усилитель руля. Провода там черный и красный большого сечения и входят они всегда в отдельный разъем на нашем устройстве, проверить их не составит труда. Также как вариант может быть неисправен предохранитель, с этой проблемой вообще все понятно и легко ее устранить. Еще одна причина, когда ЭУР не работает, это когда генератор или аккумулятор неисправен. Если причина кроется в этом, то тут без хорошего специалиста электрика не обойтись никак.
Противотуманные фары Лада Веста
Краш тест авторевю Веста
Лада Веста клиренс дорожный просвет
Используем «народный» метод проверки неисправности
В случае, когда на LADA Priora не горит лампочка, а ЭУР неисправности присутствуют, а возможно, требуется провести контроль, после проведенных ремонтных работ, то можно сделать так: покрутите автомобильный руль, без включенного зажигания, запомните при этом усилие. Далее запустите двигатель и повторите действие. Если нет никаких изменений между двумя действиями, то очевидно, что ЭУР не в порядке, нужна более детальная диагностика авто, после чего выбрать наиболее подходящие способы устранения неисправности, и это, скажем вам, совсем не проблематично.
Какие еще бывают неисправности и быстрые способы устранения
Вспоминаем опять составляющие ЭУР механика, электроника и соответственно электрика. С все той же механикой все более чем ясно и понятно, случается выход из строя компонентов: арматуры, вероятно соединений и/или валов. Если неисправность кроется в этом то, колеса вашей LADA Priora вообще не будут крутиться при движении рулевого колеса.
В случае, когда неисправности кроются в другом, то дело обстоит сложнее. Когда удается понять, что из строя вышел усилитель или же сервомотор, то даже не стоит задумываться о ремонтных работах, в таком случае нужно приобрести новый усилитель и произвести замену. Если вы обнаружили, что между электроусилителем и автомобильным головным компьютером пропала связь, то причина кроется во 2-ом разъеме, то же самое, когда не поступает сигнал в блок от распределительного или коленчатого валов. Да, они крайне важны для работы устройства. В этой ситуации лучше отремонтировать или заменить провода.
Осталась элекронника устройства, и внутренние датчики положения валов. С этими самыми датчиками самостоятельно ничего сделать не получится, лучший вариант это ремонт в условиях автосервиса. Неисправность компьютера устраняется самостоятельно, вам необходимо купить его и установить.
Снимаем ЭУР на Приоре и устанавливаем новый
Когда ЭУР на вашем авто то работает то нет, и вы выявили причины, по которым понятно, что ремонтировать устройство бесполезно, нужно поменять усилитель на новый. Сделать это вы можете затратив немного времени и усилий, но все же своими руками.
Инструменты, необходимые для замены ЭУР на LADA Priora:
- Крестовая отвертка самая обыкновенная.
- Головка на «13», основной инструмент.
- Пригодится и ключ накидной на «8».
Пошаговая инструкция по замене ЭУР на Приоре:
- Первым делом обязательно требуется отключить аккумуляторную батарею, достаточно будет «скинуть» минусовую клемму.
- Снимаем с рулевой колонки пластиковые накладки, для этого отстегиваем пару фиксаторов и выкручиваем пару саморезов.
- Выкручиваем 4-е болта и отделяем свободно, но аккуратно нижнюю часть пластиковой закрывающей накладки.
- На данном этапе мешает замок и рычаги-переключатели понятное дело, дворников и поворотов. Не спеша, отключаем все провода и ключом на «8» требуется ослабить хомут, крепящий все выше перечисленные устройства. Они легко отходят с кожуха вала.
- Отсоединяем 2 разъема от электронного блока управления. Снимаем пластиковую накладку со специальной шпильки.
- Нижние гайки не нужно откручивать, достаточно повернуть их буквально на несколько оборотов.
- Далее, извлеките стяжной болт шарниров.
- Выкручиваем все оставшиеся крепежные гайки.
- Извлекаем ЭУР.
- Устанавливаем новый усилитель, и собираем все в обратной последовательности. Важно ничего не перепутать.
Подведем итоги
Все неисправности электроусилителя можно диагностировать самостоятельно на Приоре. Конечно же, не все неисправности вы сможете самостоятельно устранить, но замену устройства выполнить вполне реально, используя для этого пошаговую инструкцию.
vaz-lada-granta.com
основные проблемы электроусилителя руля и их устранение. Устанавливаем эур от приоры Эл усилитель руля приора
Устройство системы руля на ЛадеВо время передвижения на автомобиле огромную роль в безопасности играют рулевой механизм и тормозная система. Поэтому важно следить за исправной работой этих элементов.
Все чаще на рулевой механизм легкового автомобиля устанавливается усилитель. Его задачей является снижение усилия человека на рулевое колесо во время выполнения маневров. На данный момент автомобиль может быть оснащен одним из двух видов усилителей руля: гидроусилитель (ГУР) и электроусилитель (ЭУР).
Достоинства и недостатки усилителей
Гидроусилитель руля | Электроусилитель руля |
Полная передача от колес на рулевое колесо воздействия дорожного полотна, что обеспечивает хорошую обратную связь. | Проще в эксплуатации и ремонте. |
Забирает на себя часть мощности мотора, из-за чего приходится постоянно следить за уровнем жидкости в бачке гидроусилителя и за состояние трубопроводов. | В меньшей степени влияет на мощность. |
Передача воздействия от колес происходит в значительно меньшей степени, поэтому обратная связь меньше, что влияет на так называемое «ощущение дороги». Отсутствие этого ощущения, особенно в зимний период, может повлиять на неправильную оценку ситуации во время движения автомобиля. |
Лада Приора может комплектоваться как гидроусилителем, так и электроусилителем. Многие автолюбители все чаще предпочитают автомобили с ЭУР, хотя вернее было бы его называть ЭМУР — электромеханический усилитель руля.
Полный отказ работы электроусилителя
Несмотря на то, что ЭУР считается более надежным, чем ГУР, все же и у него бывают неисправности, а поскольку это напрямую влияет на безопасность, следует неотлагательно произвести ремонт.
Неисправностей, которые возникают с ЭУР на Приоре не так уж и много. Первое, что возникает, так это полное прекращение работы усилителя. Часто отключение усилителя сопровождается соответствующим кодом, который выводится на дисплей бортового компьютера, хотя бывают и случаи, когда выявить его отключение можно только опытным путем.

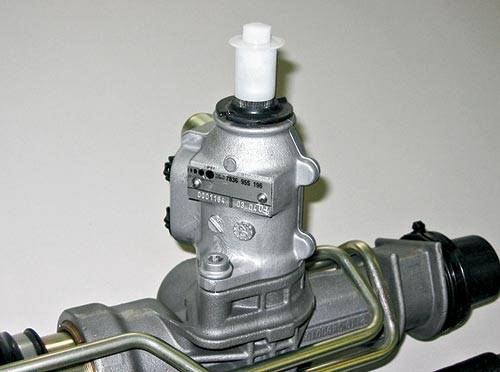

Гидроусилитель для современной Лады
Для этого нужно сделать:
- Несколько поворотов руля в разные стороны при неработающем моторе.
- Затем нужно провести ту же операцию, но уже при заведенном автомобиле.
- Если усилие, которое нужно было приложить к рулевому колесу, не изменилось, это означает, что усилитель не работает.
Движение, конечно, можно продолжать и при неработающем усилителе, но нежелательно, нужно как можно быстрее провести его ремонт и восстановить работоспособность.
Бывают случаи, когда усилитель на Приоре отключается вместе со спидометром. Виной тому является датчик скорости. Дело в том, что эти три элемента связаны между собой. Такая схема позволяет регулировать работу ЭУР в зависимости от скоростного режима. Ремонт в данном случае сводиться к проверке работоспособности датчика скорости и проводки, идущей к нему, спидометру и ЭУР. Если обнаружены обрывы коммутации, ее нужно восстановить. А когда неисправность в самом датчике, он просто заменяется.
Электроусилитель может отключиться по причине низкого напряжения в бортовой сети Лады Приора. Это указывает на то, что изоляция в проводке, возможно, повреждена, и происходит короткое замыкание или возникают проблемы с работоспособностью генератора, поэтому он не выдает положенное напряжение. Ремонт заключается в проверке и восстановлении целостности проводки, а также проверке и устранении неполадок генератора.
Сильное загрязнение контактной группы датчика момента, установленного на усилитель, тоже может стать причиной отключения. Причем бортовой компьютер, проводя самодиагностику системы и выявляя проблемы с работой датчика момента из-за загрязнения, может сам преднамеренно отключить усилитель. Ремонт в таком случае сводится к снятию ЭУР с автомобиля, разборке и тщательной очистке контактной группы. Но поскольку операции по восстановлению работоспособности электроусилителя сложные и неправильная сборка и установка его на автомобиль может сказаться на правильной работе рулевого механизма, желательно для восстановления ЭУР обратиться к специалистам.
Но как уже говорилось, полное отключение электроусилителя руля приводит лишь к тому, что нужно будет прилагать больше усилий при управлении автомобилем, и существенно на безопасность во время движения такая неисправность не влияет.
Гидро- и электроусилитель рулевого управления предназначены для о
toyota-cluber.ru
диагностика неисправностей, монтаж и демонтаж
На автомобиле Лада Приора такое устройство, как электроусилитель руля, предлагается в стандартной комплектации, как функция комфорта. Именно об этом устройстве мы поговорим в этой статье. Предлагаем вам узнать, с какими неисправностями может столкнуться автовладелец этого авто и как произвести замену узла самостоятельно.
Содержание
[ Раскрыть]
[ Скрыть]
Роль электроусилителя в рулевом управлении ВАЗ 2170 Приора


Ни для кого не секрет, что электрический способ управления играет немаловажную роль в обеспечении безопасности во время езды. ЭУР или ГУР Приора выполняет опцию понижения уровня нагрузки на руль во время его поворота. Ключевым преимуществом использования такого устройства ЭУР на Приоре является комфорт при передвижении в результате улучшенной обратной связи между рулем и колесами.
Электроусилитель представляет собой более современный и усовершенствованный узел, который не только проще в плане использования, но и не требует внедрения дополнительных магистралей для обеспечения работы. Кроме того, данное устройство не забирает мощность у силового агрегата. Главное достоинство ЭУР — не требует частого ТО и контроля жидкости в отличии от ГУР.
Но следует отметить, что такая система имеет несколько недостатков, один из них — довольно слабая обратная связь между дорожным покрытием и системой управления. В результате этого при езде по снегу могут появиться трудности. В отличие от Приор, иномарки оснащаются дополнительными механизмами и узлами блокировки и стабилизации, поэтому способ управления ЭУР в отечественном варианте является менее надежным. Помимо этого, на практике неисправный электроусилитель с плохой тягой — это достаточно распространенное явление.


Распространенные неисправности и способы их устранения
С поломками устройств сталкиваются многие приороводы, в частности, речь идет о неисправности именно блока управления. Если блок управления системой работает некорректно или вышел из строя, на дисплее бортового компьютера появится соответствующая ошибка. Расшифровав ее, можно понять, что компьютер сообщает об отказе работы подключения ЭУР, что в большинстве случаев говорит о наличии проблем в пайке. В частности, речь идет о месте соединения платы усилителя с контроллером.
Данная неисправность решается либо путем замены системы у дилера, если авто на гарантии, либо путем ремонта. Если у вас нет опыта в чип-тюнинге или работы с электронными девайсами, то решение такой неисправности необходимо доверить профессионалам. Разумеется, для того, чтобы точно поставить «диагноз», потребуется провести компьютерную диагностику.
Часто случается такое, что происходят сбои в работе датчика скорости, что опять же, способствует появлению ошибки бортового компьютера. Такой тип неисправности можно решить путем перепрограммирования устройства либо заменой проводов в тех местах, где регулятор соединяется с контроллером. Если сам регулятор является нерабочим, то его придется заменить (автор видео — Алексей a-skorp).
Слишком низкий уровень напряжения в бортовой сети авто — это также распространенная проблема. В данном случае необходимо в первую очередь уделить внимание диагностике генераторного устройства либо проводки. Для проверки используйте тестер. В любом случае, если в работе системы обнаружены неполадки, необходимо произвести ремонт рулевой рейки своими руками. Эксплуатация авто с неработающим ЭУР не допускается до полного устранения проблемы.
Как определить механические повреждения ЭУР и рулевых механизмов?
Механическая диагностика осуществляется в том случае, если электроусилитель руля работает не нормально, но при этом бортовой компьютер не выдает ошибок. Чтобы произвести проверку механических повреждений, необходимо максимально провернуть рулевое колесо влево и вправо, мотор при этом должен быть заведен. Следует отметить, что при повороте рулевого колеса транспортное средство должно стоять на одном месте.
В том случае, если вы заметили, что при повороте руля необходимо приложить больше усилий, чем обычно, то это может свидетельствовать о выходе из строя деталей или компонентов усилителя. Но также это может говорить о поломке других элементов рулевой системы (видео о диагностике усилителя руля с помощью скрепки представлено ниже, автор видео — Гоша Вахромеев).
Чтобы точно выявить, что же послужило проблемой, потребуется провести более тщательную диагностику. Для этого транспортное средство в первую очередь нужно загнать на подъемник и поднять, при этом тщательно проверив на работоспособность все элементы ходовки. Проверке подлежат рейки, рулевые тяги и т.д. Такую процедуру можно без проблем провести на любом СТО либо же своими силами, но только если у вас есть подъемник и определенные навыки по диагностике. Есть вероятность того, что ремонт ЭУР не требуется, поскольку он сам по себе работоспособен, но требуется ремонт других элементов.
Чтоб не допустить появления неисправностей, связанных с электроусилителем, необходимо время от времени производить очистку системы, а также контактных узлов. Чтобы провести сервисное обслуживание самостоятельно, потребуется снять свой ЭУР, полностью разобрать его, произвести очистку и поставить обратно. Подробнее об этом мы расскажем ниже.
Снятие и установка ЭУР в домашних условиях
Для того, чтобы произвести снятие устройства с автомобиля, потребуется заранее подготовить все, что вам может пригодиться в процессе. В частности, речь идет об отвертках с плоским и крестовым наконечниками, а также наборе гаечных ключей с торцевыми головками.
Итак, как происходит процедура снятия и монтажа электроусилителя:
- В первую очередь, необходимо выключить питание на бортовую сеть, для этого отсоедините минусовую клемму от аккумулятора. Затем демонтируйте руль, заранее сняв пластиковую накладку под ним и на контрольном щитке. Демонтаж руля проводится в соответствии с сервисной книжкой к автомобилю.
- Используя крестообразную отвертку, необходимо открутить четыре болта фиксации декоративной накладки на рулевой панели.
- Сделав это, вы сможете увидеть колодки с проводкой — их необходимо отсоединить от подрулевого переключателя, также отсоединяется и контактное кольцо.
- Используя гаечный ключ на 8, нужно открутить винт фиксации колодок проводов, которые проходят от замка зажигания.
- Далее, необходимо нажать на пластмассовые элементы фиксации и отсоединить колодки с проводами вверху и внизу самой колонки.
- В том месте, где электроусилитель рулевого колеса крепится к самой колонке, потребуется демонтировать так называемую пластмассовую шторку, для этого следует отсоединить фиксаторы.
- Используя торцевой ключ, нужно несильно ослабить гайки, которые фиксируют узел к низу колонки.
После выполнения этих действий осуществляется снятие непосредственно усилителя — он демонтируется вместе с промежуточным валом. Но для того, чтобы вам было более удобно прочищать узел и в дальнейшем производить установку в обратном порядке, эти компоненты желательно заранее отсоединить друг от друга. Чтобы сделать это, используя ключ на 13 выкрутите винт, фиксирующий карданный шарниры на самом валу. Затем вам потребуется открутить две гайки фиксации по торцам, после этого саму рулевую колонку можно будет извлечь.
Затем нужно будет извлечь винт и произвести снятие кардана от шлицевого шкива узла. Чтобы после снятия процедура обратной установки была более удобной, желательно удостоверить в том, что все метки совпадают. Речь идет о метках на защитном чехле, шкиве, а также крышке стартера. Очистка механизма контактной группы и прочих элементов системы должна производиться осторожно, чтобы все компоненты остались целыми и неповрежденными. Если вы обратитесь за помощью к специалистам в этом вопросе, то процедура очистки обойдется вам в среднем около 30-50 долларов в зависимости от региона.


Видео «Установка усилителя своими руками»
Как правильно произвести монтаж электроусилителя в домашних условиях — смотрите на видео ниже (автор видео — sokur64).
avtozam.com
история неисправного усилителя руля — журнал За рулем
История с распоясавшимся электроусилителем на редакционной «Ладе-Приора» продолжается. О реакции на статью в Тольятти и поездке на завод «Автоэлектроника».
1
Нельзя, конечно, оценивать работу таких огромных коллективов по машинам, которые они клепают.
М. Жванецкий
Напомню суть проблемы: у нас ломался электроусилитель, самопроизвольно вывернув колеса на встречную полосу. АВТОВАЗ заменил дефектный узел. Выяснилось, что поставщик усилителя, калужский завод «Автоэлектроника», вместо дорогого немецкого модуля управления поставил свой собственный. По словам представителей «Автоэлектроники», на замещение импорта отечественным блоком ушло почти два года и об этих работах в Тольятти знали. Проблемы возникли лишь при стыковке нового модуля с общей платой контроллера — пайка была недостаточно хороша, что и вылилось в большую волну неполадок. С декабря 2010 года по февраль 2011-го по гарантии пришлось заменить 1938 ЭУРов. При норме не более трех бракованных изделий на тысячу штук в тот период случился обвал — 21,3 на ту же тысячу!
Впрочем, на АВТОВАЗе ничего страшного не увидели. Из ответа пресс-центра автозавода: «В процессе совместной проверки специалистами АВТОВАЗа и предприятия-поставщика всех случаев обращения потребителей в сервисные центры с жалобой на некорректную работу электроусилителя установлено, что выявленное количество неисправностей не носит массовый характер. Проведена работа по замене электроусилителей из партии, попавшей под подозрение. Дирекция по качеству АВТОВАЗа ведет ежедневную работу по выявлению любых возможных дефектов и своевременному их устранению».
Однако дефект проявлялся у всех по-разному: кто-то успел проехать не более 400 км, мой сломался при пробеге 22 692 км! Возможно, чей-то ЭУР просто еще не «выстрелил». Ничего страшного не произошло и по мнению разработчиков: «Внезапные переходы ЭМУРУ 2172-345008-02 из режима „компенсация“ в режим „отказ“ при различных скоростях и режимах движения не приводят к снижению безопасности управления автомобиля „Лада-2170“.
Прежде чем отправить на конвейер, ЭМУРУ обкатывают на стенде в течение 45 минут с 30‑процентной нагрузкой.
Прежде чем отправить на конвейер, ЭМУРУ обкатывают на стенде в течение 45 минут с 30‑процентной нагрузкой.Прежде чем отправить на конвейер, ЭМУРУ обкатывают на стенде в течение 45 минут с 30‑процентной нагрузкой.
Сегодня «Автоэлектроника» вложила более миллиона евро в модернизацию оборудования, чтобы повысить качество продукции, полностью уйдя от ручного труда. Видно, эта история заметно встряхнула калужан и они извлекли определенный урок.
АВТОВАЗ эту ситуацию тоже использовал, но в своих целях, натянув поводок для проштрафившегося поставщика. «Приора» простоит на конвейере до 2016 года, дальше перспективы калужского усилителя туманны. На «Калину», а тем более на «Гранту», его не пускают, а больше его и ставить некуда.
Здорово, конечно, что заводы откликнулись на публикацию, но мы неслучайно вынесли в эпиграф цитату из Жванецкого. Или наш усилитель оказался единственным в своем роде устройством, перед своей кончиной чуть не лишившим жизни водителя, или нам опять чего-то недоговаривают. В общем, тема еще не закрыта.
ИТАК, НАЛИЧИЕ ДЕФЕКТА ЗАВОДЫ ПРИЗНАЛИ, ПАРУ ТЫСЯЧ УЗЛОВ ЗАМЕНИЛИ. НО ДО КОНЦА ЛИ РЕШЕНА ПРОБЛЕМА, НЕ ПРОЯВИТСЯ ЛИ ВНОВЬ ОПАСНЫЙ ДЕФЕКТ? ВМЕСТО ОТВЕТА — ДЕЖУРНАЯ ФРАЗА О «ЕЖЕДНЕВНОЙ РАБОТЕ ПО ВЫЯВЛЕНИЮ». ЧТОБЫ ВЕРНУТЬ ПОКУПАТЕЛЯМ СПОКОЙСТВИЕ, ЭТОГО ЯВНО МАЛО…
Мощность завода — 100 тыс. усилителей в год, но «Автоэлектроника» мечтает о 300 тысячах.
Мощность завода — 100 тыс. усилителей в год, но «Автоэлектроника» мечтает о 300 тысячах.Мощность завода — 100 тыс. усилителей в год, но «Автоэлектроника» мечтает о 300 тысячах.
www.zr.ru
Ремонт ЭУР на Лада Приора. Снятие, установка и основные поломки
Давно прошли те времена, когда управление автомобилем напоминало комплекс силовых упражнений для рук. Сегодня для того, чтобы повернуть руль, достаточно легкого касания ладонью, и все за счет использования электроусилителя руля. Конечно же, это устройство усложняет конструкцию, а чем сложнее устроена любая, не только техническая система, тем в большей степени она подвержена сбоям и поломкам.
Каждая Лада Приора оснащается электроусилителем руля (ЭУР), и сегодня мы расскажем, как диагностировать возникшие с ним проблемы и провести его демонтаж без обращения в автосервис.
Оглавление:
1 Проблемы с ЭУР Лада Приоры: признаки и причины
1.1 ЭУР отказал полностью
1.2 Нестабильная работа руля
1.3 Стук в руле
2 Снятие и установка ЭУР
2.1 Как снять руль?
2.2 Крышка монтажного блока и подрулевые переключатели
2.2 Процесс изъятия электроусилителя
3 Механические поломки ЭУР
4 Как сохранить подольше ЭУР в рабочем состоянии?
Проблемы с ЭУР Лада Приоры: признаки и причины
Предыдущие ВАЗовские модели снабжались гидроусилителем руля, который менее надежен, чем ЭУР. Тем не менее, электрический аналог этого устройства также подвержен возникновению неисправностей, которые нужно своевременно выявлять, иначе безопасность вождения будет под угрозой, не говоря уже о комфорте.
Во всех случаях, начиная движение, обращаем внимание на значок в виде руля с восклицательным знаком, который всякий раз вспыхивает на приборной доске, как только мы поворачиваем ключ зажигания. Если значок не гаснет, то это верный признак неполадки с усилителем.
ЭУР отказал полностью на Приоре
Бортовой компьютер при отказе ЭУР должен (как нам хотелось бы) высветить код неисправности устройства, которая привела к его отключению (коды ошибок, связанных с ЭУР, начинаются с литеры «С»).
Однако в некоторых случаях убедиться в отключении ЭУР можно лишь эмпирическим путем. Самый простой способ – это при выключенном двигателе попробовать покрутить руль. Затем двигатель включается, и снова проводится вращение руля. Если по ощущениям в обоих случаях требуется одинаковое физическое усилие, то с большой долей вероятности ЭУР отключился. Дальнейшее движение возможно только к месту проведения ремонта.
Случается, что отказ ЭУР и спидометра происходят одновременно. Вышедший из строя датчик скорости не дает сигнала системе, которая управляет усилителем руля исходя из показателей скорости. При этом проблема может крыться в повреждении проводки, соединяющей спидометр, датчик скорости и ЭУР. Если с ней все в порядке, то следует заменить датчик скорости.
В других случаях причиной отключения ЭУР становятся такие факторы, влекущие падение напряжения в электросистемах автомобиля:
- загрязненные или пригоревшие контакты, нагар или окалина, препятствующие полноценной электропроводности;
- повреждения изоляции проводки;
- сбой в настойках блока питания;
- слабый заряд аккумулятора.
Если усилителю не хватает напряжения, то компьютерная диагностика покажет ошибку С1013. Для полноценной работы рулевого усилителя Приоры ему требуется минимум 13,5 В напряжения. Поэтому первичную диагностику проблем с напряжением следует повести таким образом:
- замерять напряжение на аккумуляторе. Возможно, его нужно просто зарядить;
- если с АКБ все в порядке, то проверяется изоляция проводки и контактов на предмет короткого замыкания.
Диагностировать повреждение проводов и контактов может автоэлектрик.

Нестабильная работа руля
Случается, что во время езды по ровной дороге руль ни с того ни сего заваливается в сторону. И такой вариант намного опаснее, чем полный отказ ЭУР. В последнем случае машина слушается, и можно по крайней мере добраться до СТО, в то время как при непредсказуемой работе усилителя в любой момент можно вылететь с трассы или выехать на встречку.
В таких случаях требуется полностью отключить усилитель, вытащив соответствующий предохранитель (F5) из монтажного блока салона. Как до него добраться, стоит почитать в отдельной статье. Сразу скажем, что проблема может крыться далеко и не только предохранителе, и чтобы понять, что на самом деле является причиной такой работы ЭУР, диагностику придется выполнить только на СТО, т.к. самостоятельно это сделать очень непросто.
Стук в руле на приоре
Чаще всего стук появляется из-за повреждений механической части рулевой системы (вала, рулевых реек и тяг, шаровых опор и т.д.). А вот на автомобилях Лада Калина и Гранта стук может быть связан с люфтом редукторного ЭУР, причем произведенного в Махачкале. Однако, если стук чувствуется и слышится на Приоре, то причину в ее рулевом усилителе нужно искать в последнюю очередь, поскольку автомобили ВАЗ 2170 редукторными, и тем более махачкалинскими ЭУР не комплектуются. А значит, обратить внимание надо на механическую часть ЭУР – вал, соединительные элементы, арматуру и другие детали, но уже после проверки остальных систем.
В случае же механических повреждений ЭУР, бортовой компьютер может вообще не показывать ошибок, из-за чего приходится производить демонтаж и даже разборку усилителя.
Снятие и установка ЭУР
Чтобы оценить состояние механической части ЭУР или его контактов, требуется полностью извлечь его наружу. При этом собственно усилитель вытащить нетрудно, трудно получить к нему доступ. Для этого придется демонтировать руль, рулевой кожух и замок зажигания, крышку монтажного блока и целый ряд прочих узлов, интерфейс которых выведен на руль.
Обо всем этот по порядку.
Как снять руль на Лада Приора?
Для того, чтобы снять руль, нужно приготовить:
- торцовый ключ на 24 мм.;
- 5-мм. шестигранный ключ;
- плоскую и крестовую отвертки;
- молоток;
- зубило.
Кроме того, нужно обесточить автомобиль, отключив аккумулятор. Вообще этот пункт является обязательным при выполнении любых ремонтных работ. Дальнейший алгоритм представляет собой такую последовательность действий:
- руль выставляется прямо;
- крестовой отверткой выкручиваем 7 шурупов, удерживающих кожух руля;
- находим замок зажигания и ищем его провода, где он соединяется с другими. Рассоединяем их;
- теперь предстоит снять замок зажигания, отвинтив четыре крепко закрученных болта. Для этого с помощью молотка и зубила наносят косые удары по головке каждого болта против часовой стрелки, как бы пытаясь их открутить. Может даже не получиться, поэтому часто приходится пользоваться дрелью, чтобы их высверлить. Вообще, болты эти повторно не используются, и щадить их не нужно, т.к. при каждой установке замка применяют новые болты;
- когда все 4 болта откручены, замок зажигания можно снять;

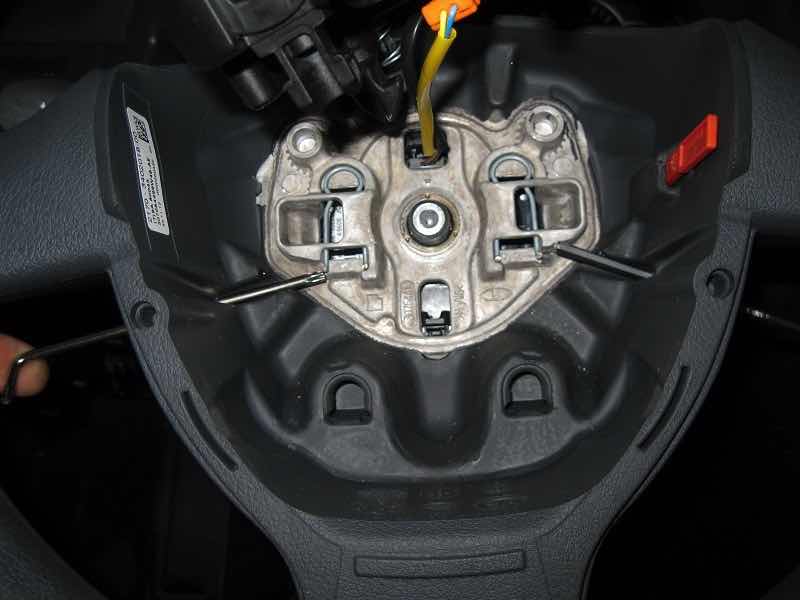

- с помощью 6-гранного ключа откручиваются 2 крепления подушки безопасности на руле, после чего саму подушку нужно немного провернуть;
- подушка отсоединяется от руля, если ее потянуть на себя и одновременно поддеть снизу плоской отверткой, однако тащить ее сразу нельзя: чтобы убрать ее в сторону, нужно поддеть и отвести фиксатор колодки проводов, которыми подушка сообщается с рулем;
- когда колодка проводов снята, подушку убираем в сторону;
- далее плоской отверткой отсоединяем колодку проводов, идущих на сигнал;
- теперь открылось крепление руля к валу. С помощью цветного маркера или другого обозначения, отмечаем положение рулевого колеса на валу, которое соответствует его прямой ориентации;
- при помощи торцового ключа на 24 отдаем гайку, которой руль крепится на валу. При этом придется приложить силу, т.к. эта гайка затянута надежно;
- далее снимаем с вала руль, резко расшатывая или подбивая его из стороны в сторону, и после потягивая на себя.
Как видите, ничего сложного нет, кроме того, что требуются определенные физические усилия и грубые методы. Теперь дело за крышкой монтажного блока и подрулевыми переключателями.

Крышка монтажного блока и подрулевые переключатели
Вообще, релейно-предохранительных блоков на приоре три плюс один чисто предохранительный. Нас интересует крышка монтажного блока в салоне, который находится напротив левой ноги водителя.
Три замка крышки этого блока поворачиваются, в результате чего высвобождается нижняя часть крышки. Под ней мы находим рулевые переключатели, с помощью которых происходит указание поворотов, управление стеклоочистителями и связь с бортовым компьютером. Отключаются они следующим образом:
- Пластиковые фиксаторы каждого (левого и правого) переключателя сжимаются;
- При сжатых фиксаторах каждый переключатель вынимается из гнезда;
- Выворачиваем 4 винта крепления усилителя приборной панели и снимаем этот усилитель.
- Отсоединяем колодку жгута проводов от катушки иммобилайзера.
Теперь остается заняться непосредственно усилителем руля.
Процесс изъятия электроусилителя
Для того, чтобы заняться непосредственно ЭУР, понадобятся головки на 8 и 13 мм., трещотка или вороток. Далее действуем следующим образом:
- С помощью 8-мм головки и трещотки отворачиваем контактную колодку и снимаем ее с вала;
- Отсоединяем все провода, ведущие к блоку управления ЭУР, обращая внимание на принцип работы проводных фиксаторов. Если с ним не разобраться, то фиксаторы можно повредить настолько, что потребуется замена этого элемента проводки;
- Находим карданный шарнир электроусилителя руля и головку стяжного болта на нем. Выкручиваем болт головкой на 13;
- С помощью молотка и зубила чуть расширяем стяжной хомут карданного соединения;
- Откручиваем 2 верхние гайки, которыми усилитель руля крепится к кузову;
- 2 нижние гайки не нужно откручивать полностью, достаточно провернуть их на 4 оборота, придерживая при этом ЭУР;
- После всего ЭУР можно, наконец, вынуть из кузова, сдернув с вала рулевой рейки.
Теперь у нас есть возможность полностью разобрать усилитель, произвести визуальную диагностику на предмет поломок, почистить и поставить обратно.
Установка отремонтированного или нового рулевого электроусилителя происходит в обратной последовательности. Перед этим важно проверить правильность расположения специальных пометок на защитном чехле, валу и крышке картера.
Конечно же, одно лишь снятие ЭУР не всегда дает возможность найти причину его неисправности, поскольку она может крыться в электротехнической части этого узла. В последнем случае понадобится тонкая диагностика на СТО, которую в гаражных условиях рядовой автомобилист вряд ли способен произвести.
Механические поломки ЭУР
Для чего, собственно, мы сняли ЭУР? Диагностика электротехнической части устройства не выявила проблем, а значит, нужно искать причину нарушений его работы в механике, которая может быть такой:
- Износ или засорение элементов привода или червячного механизма;
- Износ опорного подшипника червячного вала электропривода ЭУР;
- Другие признаки, указывающие на разрушение или износ деталей ЭУР.
В таких случаях требуется заменить изношенную деталь, по возможности попытавшись разобраться с факторами, повлиявшими на такой результат работы усилителя, или, в критическом случае – купить новый электроусилитель.

Как сохранить подольше ЭУР в рабочем состоянии?
Несмотря на то, что самостоятельно снять ЭУР можно и в гаражных условиях, без специальных инструментов и особых навыков, процедура эта небыстрая, т.к. к данному устройству быстро подобраться не получится. Поэтому автомобилистов интересует простой вопрос – как избежать необходимости ремонтировать или менять ЭУР. Ответ очевиден – нужно продлить срок его службы.
Для этого придется придерживаться таких правил:
- Никогда не трогаться с места, если руль находится в одном и крайних положениях. Надолго оставлять руль в таком положении тоже не рекомендуется даже без движения;
- Не удерживать руль дольше 4-5 секунд в крайних положениях, даже если того требует парковка или разворот. Лучше совершать нужные маневры;
- Обращать внимание на звуки, доносящиеся из электроусилителя;
- Прочищать контакты и подвижные механизмы от загрязнений;
- Обращать внимание на состояние проводки и клемм, если они попадаются на глаза в случае проверки других технических систем;
- Почаще проводить диагностику этого узла.
vaz-russia.com
