Схема предохранителей и реле Toyota Prius (2003-2009)

№	Имя	А	Назначение
1	SPARE	30	Запасной предохранитель
2	SPARE	15	Запасной предохранитель
3	DRL	7.5	Дневные ходовые огни
4	H−LP LO RH	10	Галогеновые лампы: Ближний правый свет
		15	Газоразрядные лампы: Ближний правый свет
5	H-LP LO LH	10	Галогеновые лампы: Ближний левый свет
		15	Газоразрядные лампы: Ближний левый свет
6	H−LP HI RH	10	Дальний правый свет
7	H−LP HI LH	10	Дальний левый свет
8	EFI	15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9	AM2	15	Зажигание, предохранитель: «IGN”
10	HORN	10	Звуковой сигнал
11	HEV	20	Гибридная система
12	P CON MAIN	7. 5	Иммобилайзер, система управления стояночным тормозом
13	P CON MTR	30	2003-2004: Система управления стояночным тормозом
	ABS−1	25	2003-2009: ABS
14	ETCS	10	Система управления дроссельной заслонкой
15	BATT FAN	10	Вентилятор высоковольтной батареи
16	HAZ	10	Указатели поворота, аварийная сигнализация
17	DOME	15	Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска
18	ABS MAIN3	15	ABS
19	ABS MAIN2	10	ABS
20	ABS MAIN1	10	ABS
21	FR FOG	15	Противотуманный свет
22	CHS W/P	10	CHS W/P
23	AMP	30	Аудио система
24	PTC HTR2	30	Вспомогательный отопитель (PTC)
25	PTC HTR1	30	Вспомогательный отопитель (PTC)
26	CDS FAN	30	Вентилятор системы охлаждения
27	—	—	—
28	—	—	—
29	P/I	60	Предохранители: «AM2», «HEV», «EFI», «HORN»
30	HEAD MAIN	40	Реле фар
31	—	—	—
32	ABS-1	30	Реле ABS MTR
33	ABS-2	30	ABS
34	—	—	—
35	DC/DC	100	Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1»
36	—	—	—
37	—	—	—
38	PS HTR	50	Кондиционер
39	RDI	30	Блок управления двигателем, вентилятор системы охлаждения, гибридная система
40	HTR	40	Кондиционер (отопитель), гибридная система
41	ESP	50	ESP
42	—	—	—
Реле
R1	ABS (ABS No. 2)
R2	ABS (ABS MTR 2)
R3	Фары (H-LP)
R4	Диммер
R5	Система управления стояночным тормозом (P CON MTR)
R6	Вентилятор системы охлаждения (FAN No.3)
R7	Вентилятор системы охлаждения (FAN No.2)
R8	ABS (ABS MTR)
R9	ABS (ABS No.1)

Предохранители и реле Toyota Prius 20

Рассмотрены автомобили 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

---

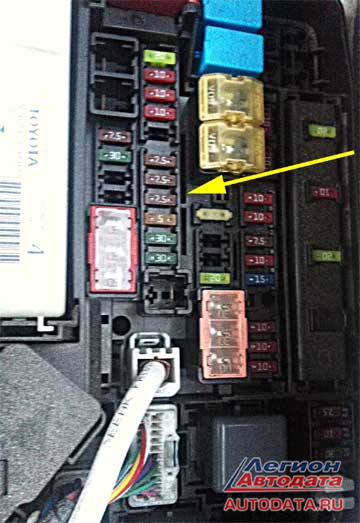

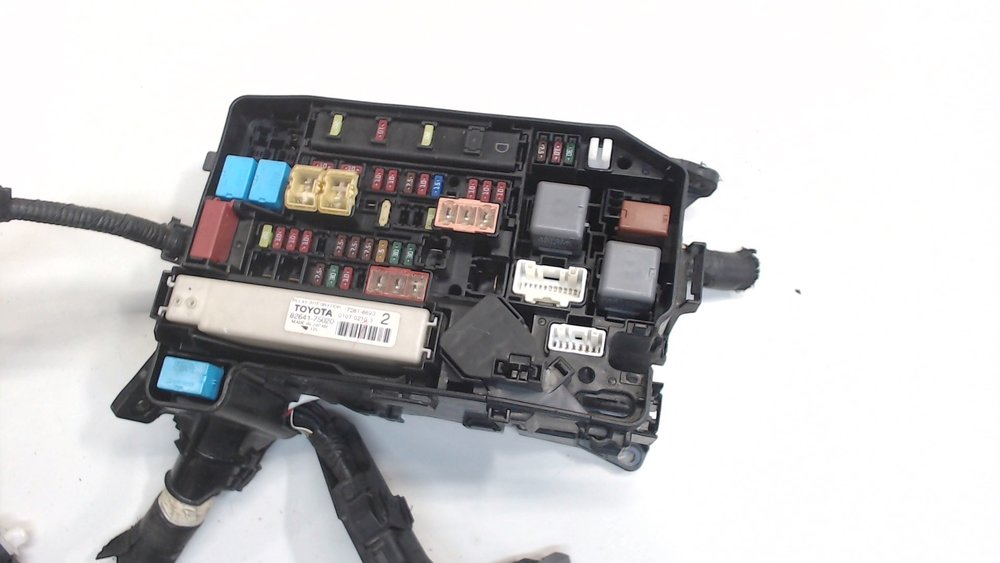

Блок предохранителей в моторном отсеке

Расположение компонентов.

Расшифровка:

1 — блок реле в моторном отсеке №2

2 — инвертор с усилителем

3 — блок реле в моторном отсеке

4 — монтажный блок и блок реле в моторном отсеке

---

Расположение предохранителей в основном монтажном блоке моторного отсека

Расшифровка:

Предохранитель		Цепь предохранителя	Номинал
23	SPARE	Запасной предохранитель	30 А
24	SPARE	Запасной предохранитель	15 А
25	DRL	Система дневного освещения фар toyota prius	7,5 А
26	H-LP LO HR	(Модели с галогеновыми лампами) Ближний свет (правая фара)	10 А
		(Модели с газоразрядными лампами) Ближний свет (правая фара)	15 А
27	H-LP LO LH	(Модели с галогеновыми лампами) Ближний свет (левая фара)	10 А
		(Модели с газоразрядными лампами) Ближний свет (левая фара)	15 А
28	H-LP HI RH	Дальний свет (правая фара)	10 А
29	H-LP HI LH	Дальний свет (левая фара)	10 А
30	EFI	Система впрыска toyota prius	15 А
31	AM2	Система зажигания, «IGN»	15 А
32	HORN	Звуковой сигнал	10 А
33	HEV	. Система управления гибридной установкой	20 А _
34	P CON MAIN	Иммобилайзер, система управления стояночным тормозом	7,5 А
35	P CON MTR	Система управления стояночным тормозом	30 А
36	THRO	Система управления дроссельной заслонкой toyota prius	ТО А
37	ВАТТ	Электровентилятор высоковольтной батареи	10 А
38	* HAZ	Указатели поворотов, аварийная сигнализация	10 А
39	DOME	Магнитола, освещение салона, система «SMART», комбинация приборов, указатели поворотов, освещение багажного отделения, часы	15 А
40	ABS MAIN3	Система ABS	15 А
41	ABS MAIN2	Система ABS	10 А
42	ABS MAIN1	Система ABS	10 А
43	FR FOG	Противотуманные фары	15 А
44	CHS W/P	CHS W/P	10 А
45	AMP	Магнитола	30 А
46	PTC HTR2	Отопитель РТС	30 А
47	PTC HTR1	Отопитель РТС	30 А
48	CDS FAN	Электровентилятор toyota prius	30 А

---

Этот же блок в развернутом виде для автомобилей с левым и правым рулевым управлением.

правый руль

Левый руль

Реле расположенные в основном монтажном блоке:

• реле электронасоса АБС
• реле муфты компрессора кондиционера
• реле вентилятора
• реле дальнего света
• реле фар

---

Блок реле в моторном отсеке №2

---

Блок предохранителей и реле в салоне (расположение).

---

Схема расположения предохранителей в монтажном блоке.

правый руль (развернутый вид)

левый руль

Расшифровка:

Предохранитель		Цепь предохранителя	Номинал
1	PWR	Электропривод стеклоподъемников	30 А
2	DEF	Обогреватель стекла задней двери	40 А
3	M/HTR	Обогреватель боковых зеркал	15 А
4	WIP	Стеклоочиститель лобового стекла тойота приус	30 А
5	RR WIP	Стеклоочиститель стекла задней двери ‘	15 А
6	WSH	Омыватель	20 А
7	ECU-IG	Система «SMART», электропривод стеклоподъемников, многофункциональный дисплей, электроусилитель рулевого управления, противоугонная система	7,5 А
8	GAUGE	Комбинация приборов, фонари заднего хода, указатели поворотов, электропривод стеклоподъемников	10 А
9	OBD	Диагностическая система	7,5 А
10	STOP	Стоп-сигналы	7,5 А
11	DOOR	Центральный замок тойота приус	25 А
12	АСС-В	«POWER OUTLET», «ACC»	25 А
13	ECU-B	Многофункциональный дисплей, электропривод стеклоподъемников, кондиционер	15 А
14	АМ1	Система управления гибридной установкой	7,5 А
15	TAIL	Передние и задние габариты, подсветка номерного знака	10 А
16	PANEL	Многофункциональный дисплей, часы, магнитола, подсветка комбинации приборов	7,5 А
17	A/C (HTR)	Кондиционер	10 А
18	FR DOOR	Электропривод стеклоподъемников	20 А
19	PWR OUTLET	Разъем для подключения дополнительного оборудования, прикуриватель (в зависимости от комплектации)	15 А
20	ACC	Магнитола, многофункциональный дисплей, часы	7,5 А
21	PWR OUTLET	Разъем для подключения дополнительного оборудования, прикуриватель (в зависимости от комплектации)	15 А
22	IGN	Система управления гибридной установкой, иммобилайзер, система SRS toyota prius	7,5 А

Навигация по записям

Предохранители и реле Toyota Prius (XW20; 2004-2009)

Toyota

Автор redactor3 На чтение 4 мин. Просмотров 770 Опубликовано 15.08.2020

В данной статье мы рассматриваем Toyota Prius второго поколения (XW20), выпускавшуюся с 2003 по 2009 год. Здесь вы найдете схемы предохранителей Toyota Prius 2004, 2005, 2006, 2007, 2008 и 2009 годов , получите информацию о местонахождении автомобиля. панели предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Обзор пассажирского салона

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	название	ампер	схема
1	–	–	–
2	М / HTR	15	Обогреватель наружных зеркал заднего вида
3	WIP	30	Стеклоочиститель
4	RR WIP	15	Задний стеклоочиститель
5	WSH	20	Шайба
6	ECU-IG	7,5	Система смарт-ключей, электрические стеклоподъемники, сенсорный экран, электроусилитель руля, система защиты от кражи
7	ДАТЧИК	10	Датчик и счетчик, фонари заднего хода, аварийная сигнализация, электрические стеклоподъемники
8	OBD	7,5	Бортовая система диагностики
9	СТОП	7,5	Стоп-сигналы
10	–	–	–
11	ДВЕРЬ	25	Система блокировки дверей с электроприводом
12	АСС-Б	25	Предохранители “POWER OUTLET”, “ACC”
13	БУД-Б	15	Мультиинформационный дисплей, электрические стеклоподъемники, система кондиционирования
14	–	–	–
15	AM1	7,5	Гибридная система
16	ХВОСТИК	10	Задние фонари, освещение номерных знаков, габаритные огни
17	ПАНЕЛЬ	7,5	Мультиинформационный дисплей, часы, аудиосистема, подсветка панели приборов
18	Кондиционер (HTR)	10	Кондиционер
19	ПЕРЕДНЯЯ ДВЕРЬ	20	Электрические стеклоподъемники
20	–	–	–
21	–	–	–
22	–	–	–
23	РОЗЕТКА PWR	15	Розетка
24	ACC	7,5	Аудиосистема, мультиинформационный дисплей, часы
25	–	–	–
26	–	–	–
27	–	–	–
28	–	–	–
29	ВЫПУСКНОЙ ПИТАТЕЛЬ FR	15	Розетка
30	IGN	7,5	Гибридная система, система иммобилайзера гибридного автомобиля, подушки безопасности SRS
31	–	–	–

№	название	ампер	схема
1	PWR	30	Электрические стеклоподъемники
2	DEF	40	Обогрев заднего стекла
3	–	–	–
Реле
R1			Зажигание (IG1)
R2			Нагреватель (HTR)
R3			Flasher

Блок плавкой вставки

№	название	ампер	схема
1	DC / DS-S	5	Инвертор и преобразователь
2	ОСНОВНОЙ	120	Гибридная система

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	название	ампер	схема
1	ЗАПАСНОЙ	30	Запасной
2	ЗАПАСНОЙ	15	Запасной
3	DRL	7,5	Система дневных ходовых огней
4	H-LP LO RH	10	с галогенной фарой: Правая фара (ближний свет)
4	H-LP LO RH	15	при неработающей фаре: Правая фара (ближний свет)
5	H-LP LO LH	10	с галогенной фарой: Левая фара (ближний свет)
5	H-LP LO LH	15	при неработающей фаре: Левая фара (ближний свет)
6	H-LP HI RH	10	Правая фара (дальний свет)
7	H-LP HI LH	10	Левая фара (дальний свет)
8	EFI	15	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
9	AM2	15	Предохранитель «IGN», система зажигания
10	HORN	10	рожок
11	HEV	20	Гибридная система
12	P CON MAIN	7,5	Система контроля парковки, система иммобилайзера гибридного автомобиля
13	P CON MTR	30	2003-2004: Система контроля парковки.
13	ABS-1	25	2003-2009: Антиблокировочная тормозная система.
14	ETCS	10	Электронная система управления дроссельной заслонкой
15	BATT FAN	10	Вентилятор охлаждения аккумулятора
16	ХАЗ	10	Указатели поворота, аварийная сигнализация
17	DOME	15	Аудиосистема, внутреннее освещение, интеллектуальная система входа и запуска, датчик и счетчик, указатели поворота, освещение багажного отделения, часы
18	АБС ГЛАВНЫЙ 3	15	Антиблокировочная тормозная система
19	АБС ГЛАВНЫЙ2	10	Антиблокировочная тормозная система
20	АБС ГЛАВНЫЙ1	10	Антиблокировочная тормозная система
21	FR FOG	15	Противотуманные огни
22	CHS W / P	10	CHS W / P
23	AMP	30	Аудио система
24	PTC HTR2	30	Нагреватель PTC
25	PTC HTR1	30	Нагреватель PTC
26	CDS FAN	30	Электрический вентилятор охлаждения
27	–	–	–
28	–	–	–
29	ЧИСЛО ПИ	60	Предохранители «AM2», «HEV», «EFI», «HORN»
30	ГЛАВНАЯ ГЛАВНАЯ	40	Реле фар
31	–	–	–
32	ABS-1	30	Реле ABS MTR
33	АБС-2	30	Антиблокировочная тормозная система
34	–	–	–
35	DC / DC	100	Реле PWR, реле T-LP, реле IG1, «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», Предохранители “STOP”, “DOOR”, “FR DOOR”, “DEF”, “AM1”
36	–	–	–
37	–	–	–
38	PS HTR	50	Кондиционер
39	RDI	30	Блок управления двигателем, вентилятор радиатора и вентилятор конденсатора, гибридная система TOYOTA
40	HTR	40	Кондиционер, гибридная система TOYOTA
41	ESP	50	ESP
42	–	–	–
Реле
R1			Антиблокировочная тормозная система (АБС №2)
R2			Антиблокировочная тормозная система (ABS MTR 2)
R3			Фара (H-LP)
R4			Диммер
R5			Система контроля парковки (P CON MTR)
R6			Электровентилятор охлаждения (ВЕНТИЛЯТОР №3)
R7			Электровентилятор охлаждения (ВЕНТИЛЯТОР №2)
R8			Антиблокировочная тормозная система (ABS MTR)
R9			Антиблокировочная тормозная система (АБС №1)

Блок реле

№	Реле
R1	PS HTR
R2	Противотуманные фары
R3	Нагреватель PTC (PTC HTR1)
R4	Нагреватель PTC (PTC HTR2)
R5	Система дневных ходовых огней (ДХО №4)
R6	CHS W / P
R7	–

ᐅ Схема предохранителей и реле Toyota Prius (2003-2009)

№	Имя	А	Назначение
1	SPARE	30	Запасной предохранитель
2	SPARE	15	Запасной предохранитель
3	DRL	7. 5	Дневные ходовые огни
4	H−LP LO RH	10	Галогеновые лампы: Ближний правый свет
		15	Газоразрядные лампы: Ближний правый свет
5	H-LP LO LH	10	Галогеновые лампы: Ближний левый свет
		15	Газоразрядные лампы: Ближний левый свет
6	H−LP HI RH	10	Дальний правый свет
7	H−LP HI LH	10	Дальний левый свет
8	EFI	15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9	AM2	15	Зажигание, предохранитель: «IGN”
10	HORN	10	Звуковой сигнал
11	HEV	20	Гибридная система
12	P CON MAIN	7. 5	Иммобилайзер, система управления стояночным тормозом
13	P CON MTR	30	2003-2004: Система управления стояночным тормозом
	ABS−1	25	2003-2009: ABS
14	ETCS	10	Система управления дроссельной заслонкой
15	BATT FAN	10	Вентилятор высоковольтной батареи
16	HAZ	10	Указатели поворота, аварийная сигнализация
17	DOME	15	Аудио система, освещение салона, комбинация приборов, указатели поворота, освещение багажного отсека, часы, система интеллектуального доступа с кнопкой запуска
18	ABS MAIN3	15	ABS
19	ABS MAIN2	10	ABS
20	ABS MAIN1	10	ABS
21	FR FOG	15	Противотуманный свет
22	CHS W/P	10	CHS W/P
23	AMP	30	Аудио система
24	PTC HTR2	30	Вспомогательный отопитель (PTC)
25	PTC HTR1	30	Вспомогательный отопитель (PTC)
26	CDS FAN	30	Вентилятор системы охлаждения
27	—	—	—
28	—	—	—
29	P/I	60	Предохранители: «AM2», «HEV», «EFI», «HORN»
30	HEAD MAIN	40	Реле фар
31	—	—	—
32	ABS-1	30	Реле ABS MTR
33	ABS-2	30	ABS
34	—	—	—
35	DC/DC	100	Реле PWR, реле габаритного света, реле зажигания (IG1), предохранители: «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR OUTLET FR», «ECU-B», «OBD», «STOP», «DOOR», «FR DOOR», «DEF», «AM1»
36	—	—	—
37	—	—	—
38	PS HTR	50	Кондиционер
39	RDI	30	Блок управления двигателем, вентилятор системы охлаждения, гибридная система
40	HTR	40	Кондиционер (отопитель), гибридная система
41	ESP	50	ESP
42	—	—	—
Реле
R1	ABS (ABS No. 2)
R2	ABS (ABS MTR 2)
R3	Фары (H-LP)
R4	Диммер
R5	Система управления стояночным тормозом (P CON MTR)
R6	Вентилятор системы охлаждения (FAN No.3)
R7	Вентилятор системы охлаждения (FAN No.2)
R8	ABS (ABS MTR)
R9	ABS (ABS No.1)

Схема предохранителей и реле Toyota Prius 11 (2000-2003)

№	Имя	А	Назначение
1	—	—	—
2	—	—	—
3	—	—	—
4	CDS FAN	30	Кондиционер
5	HORN	10	Звуковой сигнал
6	—	—	—
7	HEAD HI (RH)	10	Дневные ходовые огни: Дальний правый свет
8	AM2	15	Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, иммобилайзер
9	THRO	15	Дроссельная заслонка
10	HEAD (RH)	10	Правая фара
	HEAD LO (RH)	10	Дневные ходовые огни: Ближний правый свет
11	HEAD HI (LH)	10	Дневные ходовые огни: Дальний левый свет
12	BATT FAN	10	Вентилятор батареи
13	ABS NO. 3	20	Усилитель тормозов
14	HV	20	Гибридная система
15	EFI	15	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива
16	HEAD (LH)	10	Левая фара
	HEAD LO (LH)	10	Дневные ходовые огни: Ближний левый свет
17	DOME	15	Аудио система, мультиинформационный дисплей, освещение салона, освещение багажного отсека, стеклоподъемники, система беспроводного управления
18	TURN−HAZ	10	Указатели поворота. аварийная сигнализация
19	DC/DC	100	Предохранители: ACC relay, IG1 relay, TAIL relay, «ABS NO.4», «HTR1», «HTR2», «ABS NO.1», «HTR3», «EMPS», «CDS FAN», «RDI», «HTR», OBD II», «ECU-B», «STOP», «PWR1», «POWER», «DOOR», «DEF», «AM1»
20	HEAD	30	Дневные ходовые огни
	SHORT PIN	—	Без дневных ходовых огней: Перемычка
21	—	—	—
22	HTR	50	Кондиционер
23	RDI	30	Вентилятор системы охлаждения
24	ABS NO. 2	30	Усилитель тормозов
Реле
R1	Дневные ходовые огни: Диммер (DIM) Без дневных ходовых огней: Перемычка
R2	Фары (HEAD)
R3	Топливный насос (C/OPN)
R4	Отопитель (HTR)
R5	Дневные ходовые огни: Перемычка
R6	Блок управления двигателем (EFI)
R7	Муфта компрессора кондиционера (CLR MG)
R8	Вентилятор системы охлаждения (FAN NO.1)
R9	Вентилятор системы охлаждения (FAN NO. 2)
R10	Вентилятор системы охлаждения (FAN NO.3)
R11	Зажигание (IG2)
R12	Звуковой сигнал

Как заменить предохранители и реле Toyota Prius

Замена предохранителя прикуривателя Toyota Prius/Тойота Приус 2014

Как заменить и где находятся предохранители для прикуривателей в Тойота приус 2014г.в. Проверить автомобиль…

блок предохранителей приус 20

блок предоханителей, реле, плюсовая клемма 12-ти вольтового аккумулятора.

Перестали гореть туманки тойота приус 30 кузов

Предохраннитель на туманки приус 30 кузов.

TOYOTA PRIUS 30,40ALPHA ремонт реле клаксона или где оно находится.

TOYOTA PRIUS 30,40ALPHA ремонт реле клаксона или где оно находится.

toyota prius hy. ошибка p3000 .

ошибка по вентилятору обдува вв батареи. (вода всему- оксид голова) сгнил проводок. от реле вентилятора…

«прикол» Приуса 20. Причина- сгоревший предохранитель №6 под рулём.

Погуглив нашел множество решений и диагнозов, но самое убило упертость тех, кто писал, что тачка без надписи…

Toyota Prius — доработка_1

Прикуриватель и USB штекер внедрены.

Замена предохранителя №1 фары, подсветки в Тойота Королла Е150

Замена предохранителя №1 фары, подсветки, системы впрыска, подсветки панели приборов в Тойота Королла Е150.

Приус 20 предохранитель на розетку, прикуриватель.

Замена предохранителя фары в KTM EXC-F 350

Лайфхак: где находится и как заменить предохранитель фары в мотоцикле KTM EXC-F 350.

Смотрите видео Как заменить предохранители и реле Toyota Prius своими руками .

В этой видео опытные владельцы делятся советами Как заменить предохранители и реле Toyota Prius самостоятельно.

Видео советы бывалых водителей Как заменить предохранители и реле Toyota Prius основанные на личном опыте

В видео показывается Как заменить предохранители и реле Toyota Prius в гаражных условиях без помощи специалистов.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
autoinform96 — литература по ремонту и эксплуатации автомобилей в России и Украине

Предохранители и блоки реле для Toyota Prius (XW50) (2015-2019) со схемами и описанием

1	ЭБУ-Б №2	7,5	Кондиционер, Круиз-контроль, Управление дверным замком, Жалюзи решетки, Гибридная система, Система мультиплексной связи (CAN), Стеклоподъемник, Зеркало с дистанционным управлением, Система управления переключением передач, Устройство защиты от кражи, Система предупреждения о давлении в шинах, Система уведомления о приближении автомобиля
2	ЭБУ-Б №1	5	Устройство открывания задней двери, круиз-контроль, система входа и запуска, гибридная система, система иммобилайзера, система переключения передач, запуск, блокировка рулевого управления, система оповещения о приближении автомобиля, беспроводное управление дверным замком
3	D / L	20	Управление дверным замком, устройство открывания задней двери, система входа и запуска, система иммобилайзера, запуск, замок рулевого управления, беспроводное управление дверным замком
4	СТОП	7,5	Стоп-сигнал, ABS, устройство открывания задней двери, круиз-контроль, динамический радарный круиз-контроль, система входа и запуска, гибридная система, система иммобилайзера, система управления переключением передач, запуск, блокировка рулевого управления, TRC, система уведомления о приближении автомобиля, VSC, беспроводное управление дверным замком
5	AM2	7,5	Устройство открывания задней двери, система входа и запуска, система иммобилайзера, запуск, замок рулевого управления, беспроводное управление дверным замком
6	HAZ	10	Сигнал поворота и аварийный световой сигнал, устройство открывания задней двери, комбинированный счетчик, система входа и запуска, система иммобилайзера, запуск, блокировка рулевого управления, беспроводное управление дверным замком
7	ПАНЕЛЬ	5	Освещение, Задний фонарь
8	ХВОСТ	10	Задний фонарь, задний противотуманный свет, передний противотуманный свет, освещение
9	ДВЕРЬ	20	Стеклоподъемник
10	ДВЕРЬ П / П	20	Стеклоподъемник
11	P / OUTLET №1	15	Розетка
12	—	—	—
13	ШАЙБА	15	Передний стеклоочиститель и омыватель, задний дворник и омыватель
14	Стеклоочиститель RR	15	Задний дворник и омыватель
15	ЭБУ-IG1 №4	10	АБС, кондиционер, аудиосистема, автоматическое зеркало EC, устойчивое к ослеплению, автоматическое управление освещением, открыватель задней двери, система контроля задней направляющей, система контроля слепых зон, комбинированный счетчик, круиз-контроль, контроль дверного замка, двойная блокировка, динамический радарный круиз-контроль , Система входа и запуска, передний противотуманный свет, передний стеклоочиститель и омыватель (с автоматической системой стеклоочистителя), фара, контроль уровня света фар, гибридная система, освещение, иммобилайзер, интеллектуальная система помощи при парковке, внутреннее освещение, предупреждение о выезде с полосы движения, автоматический свет Система выключения, световое напоминание, обогрев зеркал, система мультиплексной связи (CAN), система навигации, электрический стеклоподъемник, система безопасности перед столкновением, задний противотуманный свет, система монитора заднего вида (встроенный усилитель), обогреватель заднего стекла, пульт дистанционного управления Контрольное зеркало, предупреждение о ремне безопасности, подогрев сиденья, система управления переключением передач, сдвижная крыша,Запуск двигателя, блокировка рулевого управления, задний фонарь, противоугонная система, система предупреждения о давлении в шинах, TRC, система уведомления о приближении автомобиля, VSC, беспроводное управление дверным замком
16	БКУП ЛП	7,5	Задний фонарь, аудиосистема, система заднего направляющего монитора, навигационная система, система монитора заднего вида (встроенный усилитель)
17	ЭБУ-IG1 №2	5	ABS, TRC, VSC
18	—	—	—
19	FOG RR	7,5	Задний противотуманный свет
20	OBD	7,5	Бортовая система диагностики
21 год	КУПОЛ	7,5	Внутреннее освещение, устройство открывания задней двери, система входа и запуска, система иммобилайзера, запуск двигателя, блокировка рулевого управления, беспроводное управление дверным замком
22	ДВЕРЬ НАЗАД	7,5	Устройство открывания задней двери, система входа и запуска, система иммобилайзера, запуск, замок рулевого управления, беспроводное управление дверным замком
23	—	—	—
24	ЭБУ-DCC №2	10	ABS, Кондиционер, Аудиосистема, Автоматическое управление освещением, Устройство открывания задней двери, Система заднего направляющего устройства, Комбинированный счетчик, Круиз-контроль, Управление дверным замком, Двойная блокировка, Круиз-контроль с динамическим радаром, Контроль двигателя, Система входа и запуска, EPS, Передняя часть Противотуманная фара, Устройство открывания крышки топливного бака, Решетка радиатора, Фара, Контроль уровня света фар, Гибридная система, Освещение, Система иммобилайзера, Интеллектуальная система помощи при парковке, Внутреннее освещение, Предупреждение о выезде с полосы движения, Система автоматического выключения света, Световое напоминание, Система навигации, Стеклоподъемник , Система безопасности перед столкновением, Задний противотуманный фонарь, Система монитора заднего вида (встроенный усилитель), Зеркало с дистанционным управлением, Предупреждение о ремне безопасности, Система управления переключением передач, Сдвижная крыша, SRS, Запуск двигателя, Блокировка рулевого управления, Задний фонарь, Телематическая система, Система защиты от кражи, система предупреждения о давлении в шинах, TRC, указатель поворота и сигнальная лампа опасности,Система уведомления о приближении автомобиля, VSC, система беспроводной зарядки, беспроводное управление дверным замком, беспроводное управление дверным замком
25	ЭБУ-DCC №1	5	ABS, TRC, VSC
26	РАДИО	15	Аудиосистема, система контроля заднего направляющего устройства, система навигации, система контроля заднего вида (встроенный усилитель)
27	ДВЕРЬ П / Л	20	Стеклоподъемник
28	—	—	—
29	—	—	—
30	—	—	—
31 год	ECU-ACC	5	ABS, Кондиционер, Аудиосистема, Автоматическое управление освещением, Устройство открывания задней двери, Система заднего направляющего устройства, Комбинированный счетчик, Контроль дверного замка, Двойная блокировка, Система входа и запуска, Передний противотуманный свет, Фара, Контроль уровня света фар, Освещение, Иммобилайзер Система, Внутреннее освещение, Система автоматического выключения света, Световое напоминание, Система мультиплексной связи (CAN), Система навигации, Розетка, Электрический стеклоподъемник, Задний противотуманный свет, Система монитора заднего вида (встроенный усилитель), Зеркало с дистанционным управлением, Предупреждение о ремнях безопасности, сдвижная крыша, запуск двигателя, блокировка рулевого управления, задний фонарь, телематическая система, противоугонная система, система предупреждения о давлении в шинах, TRC, VSC, система беспроводной зарядки, беспроводное управление дверным замком
32	ЭБУ-IG1 №3	7,5	Кондиционер, Круиз-контроль с динамическим радаром, Фара, Регулировка уровня света фар, Освещение, Предупреждение о выезде с полосы движения, Обогрев зеркал, Система безопасности перед столкновением, Обогрев заднего стекла, Задний фонарь
33	EPS-IG1	5	EPS
34	A / BAG-IG2	10	SRS, Предупреждение о ремне безопасности
35 год	СЧЕТЧИК-ИГ2	5	ABS, Кондиционер, Аудиосистема, Автоматическое управление освещением, Устройство открывания задней двери, Система заднего направляющего устройства, Комбинированный счетчик, Круиз-контроль, Круиз-контроль с динамическим радаром, Управление двигателем, Система входа и запуска, EPS, Передняя противотуманная фара, Устройство открывания крышки топливного бака, Решетка радиатора, Фара, Контроль уровня света фар, Гибридная система, Освещение, Система иммобилайзера, Интеллектуальная система помощи при парковке, Предупреждение о выезде с полосы движения, Система автоматического выключения света, Световое напоминание, Система навигации, Стеклоподъемник, Система безопасности перед столкновением, Задний противотуманный свет , Система монитора заднего вида (встроенный усилитель), предупреждение о ремне безопасности, система управления переключением передач, сдвижная крыша, SRS, запуск, блокировка рулевого управления, задний фонарь, телематическая система, противоугонная система, система предупреждения о давлении в шинах, TRC, сигнал поворота и опасность Предупреждающий свет, Система оповещения о приближении автомобиля, VSC, Беспроводное управление дверным замком
36	ЭБУ-IG2 №3	5	ABS, круиз-контроль, динамический радарный круиз-контроль, гибридная система, мультиплексная система связи (CAN), система переключения передач, телематическая система, TRC, система оповещения о приближении автомобиля, VSC
1	—	—	—
2	СИЛА	30	Стеклоподъемник
3	P / СИДЕНЬЕ	30	Сиденье с электроприводом
4	S / КРЫША	30	Сдвижная крыша

Схема предохранителей

Toyota Prius (XW20; 2004-2009)

В данной статье мы рассматриваем Toyota Prius второго поколения (XW20), выпускавшуюся с 2003 по 2009 год. Здесь вы найдете схемы предохранителей Toyota Prius 2004, 2005, 2006, 2007, 2008 и 2009 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Toyota Prius 2004-2009 гг.

---

Предохранителями прикуривателя (розетки) в Toyota Prius являются предохранители № 12 «ACC-B», № 23 «PWR OUTLET» и № 29 «PWR OUTLET FR» в блоке предохранителей на приборной панели.

---

Обзор пассажирского салона

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля

№	Наименование	Усилитель	Схема
1	—	—	—
2	M / HTR	15	Обогреватель наружного зеркала заднего вида
3	WIP	30	Стеклоочиститель
4	RR WIP	15	Задний дворник
5	WSH	20	Шайба
6	ECU-IG	7. 5	Система смарт-ключей, электрические стеклоподъемники, сенсорный экран, электроусилитель руля, противоугонная система
7	ДАТЧИК	10	Измеритель и измеритель, резервное освещение, аварийная сигнализация, электрические стеклоподъемники
8	OBD	7,5	Бортовая система диагностики
9	СТОП	7,5	Стоп-сигналы
10	—	—	—
11	ДВЕРЬ	25	Система дверного замка с электроприводом
12	ACC-B	25	Предохранители «POWER OUTLET», «ACC»
13	ECU-B	15	Мультиинформационный дисплей, электрические стеклоподъемники, система кондиционирования
14	—	—	—
15	AM1	7. 5	Гибридная система
16	ХВОСТ	10	Задние фонари, свет номерных знаков, габаритные огни
17	ПАНЕЛЬ	7,5	Многофункциональный дисплей, часы, аудиосистема, подсветка приборной панели
18	Кондиционер (HTR)	10	Система кондиционирования воздуха
19	ПЕРЕДНЯЯ ДВЕРЬ	20	Электрические стеклоподъемники
20	—	—	—
21	—	—	—
22	—	—	—
23	PWR OUTLET	15	Сетевая розетка
24	ACC	7.5	Аудиосистема, мультиинформационный дисплей, часы
25	—	—	—
26	—	—	—
27	—	—	—
28	—	—	—
29	PWR OUTLET FR	15	Сетевая розетка
30	IGN	7. 5	Гибридная система, система иммобилайзера гибридного автомобиля, подушки безопасности SRS
31	—	—	—

№	Название	Усилитель	Схема
1	PWR	30	Электрические стеклоподъемники
2	DEF	40	Обогрев заднего стекла
3	—	—	—
Реле
R1			Зажигание (IG1)
R2			Нагреватель (HTR)
R3			Мигалка

Блок плавкой вставки

№	Наименование	Усилитель	Схема
1	DC / DS-S	5	Инвертор и преобразователь
2	ОСНОВНОЙ	120	Гибридная система

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	Наименование	Усилитель	Схема
1	ЗАПАСНОЙ	30	Запасной
2	ЗАПАСНОЙ	15	Запасной
3	ДХО	7. 5	Система дневных ходовых огней
4	H-LP LO RH	10	с галогенной фарой: Правая фара (ближний свет)
4	H-LP LO RH	15	с выключенной фарой: Правая фара (ближний свет)
5	H-LP LO LH	10	с галогенной фарой: Левая фара (ближний свет)
5	H-LP LO LH	15	с выключенной фарой: Левая фара (ближний свет)
6	H-LP HI RH	10	Правая фара (дальний свет)
7	H-LP HI LH	10	Левая фара (дальний свет)
8	EFI	15	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
9	AM2	15	Предохранитель «IGN», система зажигания
10	РОГ	10	Звуковой сигнал
11	HEV	20	Гибридная система
12	P CON MAIN	7. 5	Система контроля парковки, иммобилайзер гибридного автомобиля
13	P CON MTR	30	2003-2004: Система контроля парковки
13	ABS-1	25	2003-2009: Антиблокировочная тормозная система
14	ETCS	10	Электронная система управления дроссельной заслонкой
15	BATT FAN	10	Вентилятор охлаждения аккумулятора
16	HAZ	10	Указатели поворота, аварийный указатель поворота
17	DOME	15	Аудиосистема, внутреннее освещение, интеллектуальная система входа и запуска, датчик и счетчик, указатели поворота, освещение багажного отделения, часы
18	ABS MAIN3	15	Антиблокировочная тормозная система
19	ABS MAIN2	10	Антиблокировочная тормозная система
20	ABS MAIN1	10	Антиблокировочная тормозная система
21	FR FOG	15	Противотуманные фары
22	CHS W / P	10	CHS W / P
23	AMP	30	Аудиосистема
24	PTC HTR2	30	Нагреватель PTC
25	PTC HTR1	30	Нагреватель PTC
26	ВЕНТИЛЯТОР CDS	30	Электровентилятор охлаждения
27	—	—	—
28	—	—	—
29	P / I	60	Предохранители «AM2», «HEV», «EFI», «HORN»
30	ГОЛОВНОЙ ГЛАВНЫЙ	40	Реле фар
31	—	—	—
32	ABS-1	30	Реле ABS MTR
33	ABS-2	30	Антиблокировочная тормозная система
34	—	—	—
35	DC / DC	100	Реле PWR, реле T-LP, реле IG1, «ACC-B», «ESP», «HTR», «RDI», «PS HTR», «PWR» OUTLET FR »,« ECU-B »,« OBD »,« STOP »,« DOOR »,« FR DOOR »,« DEF »,« AM1 »предохранители
36	—	—	—
37	—	—	—
38	PS HTR	50	Кондиционер
39	RDI	30	Блок управления двигателем, вентилятор радиатора и вентилятор конденсатора, гибридная система TOYOTA
40	HTR	40	Кондиционер, гибридная система TOYOTA
41	ESP	50	ESP
42	—	—	—
Реле
R1			Антиблокировочная тормозная система (ABS No. 2)
R2			Антиблокировочная тормозная система (ABS MTR 2)
R3			Фара (H-LP)
R4			Диммер
R5			Система контроля парковки (P CON MTR)
R6			Электровентилятор охлаждения (ВЕНТИЛЯТОР №3)
R7			Электровентилятор охлаждения (FAN No.2)
R8			Антиблокировочная тормозная система (ABS MTR)
R9			Антиблокировочная тормозная система (АБС №1)

Блок реле

№	Реле
R1	PS HTR
R2	Противотуманная фара
R3	Нагреватель PTC (PTC HTR1)
R4	Нагреватель PTC (PTC HTR2)
R5	Система дневных ходовых огней (ДХО No. 4)
R6	CHS W / P
R7	—

Toyota Prius >> Предохранители — Технические характеристики

8. ДИАГРАММА 10 A: Датчик и счетчик, фонари заднего хода, аварийная сигнализация, электрические стеклоподъемники

9. OBD 7,5 A: Бортовая система диагностики

10. СТОП 7,5 A: Стоп-сигналы

11. ДВЕРЬ 25 A: Система блокировки дверей с электроприводом

12. ACC − B 25 A: ВЫХОДНОЙ ПИТАНИЕ, предохранители ACC

13. ECU − B 15 A: мультиинформационный дисплей, электрические стеклоподъемники, система кондиционирования воздуха

14.AM1 7,5 A: Гибридная система

Багажный отсек

15. TAIL 10 A: задние фонари, габаритные огни, габаритные огни

16. ПАНЕЛЬ 7,5 A: мультиинформационный дисплей, часы, аудиосистема, подсветка приборной панели

17. A / C (HTR) 10 A: Система кондиционирования воздуха

18. ПЕРЕДНЯЯ ДВЕРЬ 20 A: Электрические стеклоподъемники

19. PWR OUTLET 15 A: Розетка питания

20. ACC 7.5 A: Аудиосистема, мультиинформационный дисплей, часы

21.PWR OUTLET FR 15 A: Розетка

22. IGN 7,5 A: гибридная система, гибридная система иммобилайзера транспортного средства, подушки безопасности SRS

23. ЗАПАСНОЙ 30 А: Запасной

24. ЗАПАСНОЙ 15 А: Запасной

25. ДХО 7,5 А: Система дневных ходовых огней

26. H − LP LO RH 15 A (автомобили с выключенными фарами) или 10 A (автомобили с галогенными фарами): Правая фара (ближний свет)

27. H − LP LO LH 15 A (автомобили с выключенными фарами) или 10 A (автомобили с галогенными фарами): Левая фара (ближний свет)

28.H − LP HI RH 10 A: Правая фара (дальний свет)

29. H − LP HI LH 10 A: Левая фара (дальний свет)

30. EFI 15 A: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

31. AM2 15 A: Предохранитель IGN, система зажигания

32. СИГНАЛ 10 A: Сигнал

33. HEV 20 A: Гибридная система

34. P CON MAIN 7,5 A: Система управления парковкой, система иммобилайзера гибридного автомобиля

35. ABS − 1 25 A: Антиблокировочная тормозная система

36.ETCS 10 A: Электронная система управления дроссельной заслонкой

37. BATT FAN 10 A: Вентилятор охлаждения аккумулятора

38. HAZ 10 A: Указатели поворота, аварийный сигнал

39. КУПОЛЬ 15 A: Аудиосистема, внутреннее освещение, интеллектуальная система входа и запуска, датчик и счетчик, указатели поворота, освещение багажного отделения, часы

40. ABS MAIN3 15 A: антиблокировочная тормозная система

41. ABS MAIN2 10 A: антиблокировочная тормозная система

42. ABS MAIN1 10 A: антиблокировочная тормозная система

43.FR FOG 15 A: Противотуманные фары

44. CHS W / P 10 A: CHS W / P

45. AMP 30 A: Аудиосистема

46. PTC HTR2 30 A: Нагреватель PTC

47. PTC HTR1 30 A: Нагреватель PTC

48. CDS FAN 30 A: Электрический вентилятор охлаждения

49. DC / DS-S 5 A: инвертор и преобразователь

50. ГЛАВНЫЙ 120 А: Гибридная система

Toyota Prius XW20 (2003-2009) Схемы и схемы блока предохранителей

1.	PWR	30 A	Электрические стеклоподъемники
2.	DEF	40 A	Обогреватель заднего стекла
3.	M / HTR	15 A	Пожиратель наружных зеркал заднего вида
4.	WIP	30 A	Лобовое стекло Стеклоочиститель
5.	RR WIP	15 A	Задний дворник
6.	WSH	20 A	Шайба
7.	ECU − IG	7.5 A	Интеллектуальная система входа и запуска, электрические стеклоподъемники, мультиинформационный дисплей, электроусилитель руля, система защиты от подъема
8.	ДАТЧИК	10 A	Датчик и счетчик, задние фонари, аварийный мигалка, power indows
9.	OBD	7,5 A	Бортовая система диагностики
10.	STOP	7,5 A	Стоп-сигналы
11.	ДВЕРЬ	25 A	Система блокировки дверей с электроприводом
12.	ACC − B	25 A	Предохранители «POWER OUTLET», ACC »
13.	ECU − B	15 A	Мультиинформационный дисплей, верхние окна, система кондиционирования воздуха
14.	AM1	7,5 A	Гибридная система
15.	TAIL	10 A	Задние фонари , номерной знак, габаритные огни
16.	ПАНЕЛЬ	7,5 A	Мультиинформационный дисплей, замок, аудиосистема, подсветка приборной панели
17.	Кондиционер (HTR)	10 A	Система кондиционирования воздуха
18 .	ПЕРЕДНЯЯ ДВЕРЬ	20 A	Стеклоподъемники
19.	PWR OUTLET	15 A	Розетка питания
20.	ACC	7,5 A	Аудиосистема, мульти −информация isplay, часы
21.	PWR OUTLET FR	15 A	Розетка питания
22.	IGN	7,5 A	Гибридная система, система mmobilizer гибридного автомобиля, подушки безопасности SRS
23.	ЗАПАСНЫЕ ЧАСТИ	30 A	Запасной
24.	ЗАПАСНОЙ	15 A	Запасной
25.	DRL	7,5 A	Система дневных ходовых огней
26.	H − LP LO RH	15 A	(автомобили с выключенными фарами) или 10 A (автомобили с галогенными фарами): правая фара (ближний свет)
27.	H − LP LO LH	15 A	(автомобили с разряженными фарами) или 10 A (автомобили с галогенными фарами): Левая фара (ближний свет)
28.	H − LP HI RH	10 A	Правая −ручная фара дальний свет)
29.	H − LP HI LH	10 A	Дальний свет левой фары)
30.	EFI	15 A	Система многоточечного впрыска топлива / система равномерного многоточечного впрыска топлива
31 .	AM2	15 A	Предохранитель «IGN», система зажигания
32.	HORN	10 A	Horn
33.	HEV	20 A	Гибридная система
34.	P CON MAIN	7,5 A	Система управления парковкой, система иммобилайзера гибридного автомобиля
35.	ABS − 1	25 A	Антиблокировочная тормозная система
36.	ETCS	10 A	Система электронного управления дроссельной заслонкой
37.	BATT FAN	10 A	Вентилятор охлаждения аккумулятора
38.	HAZ	10 A	Указатели поворота, аварийный светильник
39.	DOME	15 A	Аудиосистема, освещение салона, интеллектуальная система входа и запуска, дополнительный и счетчик, указатели поворота, свет в салоне, часы
40.	ABS MAIN3	15 A	Антиблокировочная тормозная система
41.	ABS MAIN2	10 A	Антиблокировочная тормозная система
42.	ABS MAIN1	10 A	Антиблокировочная тормозная система
43.	FR FOG	15 A	Противотуманные фары
44.	CHS W / P	10 A	CHS W / P
45.	AMP	30 A	Аудио система
46.	PTC HTR2	30 A	Нагреватель PTC
47.	PTC HTR1	30 A	Нагреватель PTC
48.	CDS FAN	30 A	Электровентилятор охлаждения
49.	DC / DS − S	5 A	Инвертор и преобразователь
50.	MAIN	120 A	Гибридная система

Toyota Prius (XW20; 2008-2009) — схема блока предохранителей

Toyota Prius (XW20; 2008-2009) — схема предохранителей

Год выпуска: 2008, 2009

Панель приборов со стороны водителя

Toyota Prius mk2 — блок предохранителей — панель приборов со стороны водителя

Моторный отсек

Toyota Prius mk2 — блок предохранителей — моторный отсек

Багажный отсек

Toyota Prius mk1 — блок предохранителей — багажное отделение

Предохранитель		Номинальный ток [A]	Схема
1	PWR	30	Электрические стеклоподъемники
2	DEF	40	Обогрев заднего стекла
3	M / HTR	15	Обогреватель наружного зеркала заднего вида
4	WIP	30	Стеклоочиститель
5	RR WIP	15	Задний дворник
6	WSH	20	Шайба
7	ЭБУ-IG	7,5	Интеллектуальная система входа и запуска, электрические стеклоподъемники, мультиинформационный дисплей, электроусилитель руля, противоугонная система
8	ДАТЧИК	10	Датчик и счетчик, фонари заднего хода, аварийный сигнал, электрические стеклоподъемники
9	OBD	7,5	Бортовая система диагностики
10	СТОП	7,5	Стоп-сигналы
11	ДВЕРЬ	25	Система дверных замков с электроприводом
12	ACC − B	25	Предохранители «POWER OUTLET», «ACC»
13	ЭБУ-B	15	Сенсорный экран, электрические стеклоподъемники, система кондиционирования
14	AM1	7,5	Гибридная система
15	ХВОСТ	10	Задний фонарь, свет номерных знаков, габаритные огни
16	ПАНЕЛЬ	7,5	Сенсорный экран, часы, аудиосистема, подсветка панели приборов
17	Кондиционер (HTR)	10	Система кондиционирования
18	ПЕРЕДНЯЯ ДВЕРЬ	20	Электрические стеклоподъемники
19	ВЫПУСКНОЙ ПИТАНИЕМ	15	Розетка
20	ACC	7,5	Аудиосистема, сенсорный экран, часы
21	ВЫПУСКНОЙ ПИТАНИЕМ FR	15	Розетка
22	IGN	7,5	Гибридная система, система иммобилайзера гибридного автомобиля, подушки безопасности SRS
23	ЗАПЧАСТИ	30	Запасной
24	ЗАПЧАСТИ	15	Запасной
25	ДХО	7,5	Система дневных ходовых огней
26	H − LP LO RH	15 * 2	Фара правая (ближний свет)
		10 * 1
27	H − LP LO LH	15 * 2	Фара левая (ближний свет)
		10 * 1
28	H − LP HI RH	10	Фара правая (дальний свет)
29	H − LP HI LH	10	Левая фара (дальний свет)
30	EFI	15	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31	AM2	15	Предохранитель «IGN», система зажигания
32	РОГ	10	Рупор
33	HEV	20	Гибридная система
34	P CON MAIN	7,5	Система управления парковкой, иммобилайзер гибридного автомобиля
35	АБС − 1	25	Антиблокировочная тормозная система
36	ETCS	10	Электронная система управления дроссельной заслонкой
37	ВЕНТИЛЯТОР БАТАРЕИ	10	Вентилятор охлаждения аккумулятора
38	HAZ	10	Указатели поворота, аварийный сигнал
39	КУПОЛ	15	Аудиосистема, внутреннее освещение, интеллектуальная система входа и запуска, датчик и счетчик, указатели поворота, освещение багажного отделения, часы
40	АБС ГЛАВНАЯ 3	15	Антиблокировочная тормозная система
41	АБС ГЛАВНАЯ 2	10	Антиблокировочная тормозная система
42	АБС ГЛАВНАЯ 1	10	Антиблокировочная тормозная система
43	FR FOG	15	Противотуманные фары
44	CHS W / P	10	CHS W / P
45	AMP	30	Аудиосистема
46	PTC HTR2	30	Нагреватель PTC
47	PTC HTR1	30	Нагреватель PTC
48	ВЕНТИЛЯТОР CDS	30	Электровентилятор охлаждения
49	DC / DS-S	5	Инвертор и преобразователь
50	ГЛАВНАЯ	120	Гибридная система
* 1: Автомобили с галогенными фарами (ближний свет) * 2: Автомобили с газоразрядными фарами (ближний свет)

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Toyota Prius (XW20) (2003-2009) Схема предохранителей • FuseCheck.com

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Prius (XW20) (2003, 2004, 2005, 2006, 2007 , 2008, 2009).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

• Переведите переключатель «POWER» в положение OFF и выключите все электрические аксессуары.
• Откройте крышку блока предохранителей.
• Подробную информацию о том, какой предохранитель проверять, см. На схемах ниже.
• Снимите предохранитель.
• Проверьте, не перегорел ли предохранитель — если тонкий провод внутри сломан, предохранитель перегорел.
• Замените перегоревший предохранитель новым с подходящей силой тока.

Уведомление

• Никогда не используйте плавкий предохранитель с большей силой тока, чем указано, и не используйте какой-либо другой предмет вместо предохранителя, даже в качестве временного исправления.Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

---

Пассажирский отсек

1. ЭБУ системы навигации
2. ЭБУ системы противоскольжения
3. Блок предохранителей
4. Реле ACC
5. ЭБУ кузова
6. Реле обогревателя зеркал
7. Реле выхода питания
8. Блок управления дневным светом
9. Блок управления дневным светом
10. ЭБУ смарт-ключа
11. Центральный разъем №1
12. ЭБУ системы предупреждения о давлении в шинах
13. ЭБУ гидроусилителя руля
14. ЭБУ межсетевого интерфейса
15. ЭБУ электронного ключа
16. ЭБУ гибридного автомобиля
17. Блок управления двигателем
18. 24 Центральный разъем № Блок управления уровнем света фар
19. Блок управления трансмиссией
20. Компонентный стереоусилитель
21. Блок управления кондиционером
22. Блок датчика подушки безопасности

1. ЭБУ классификации пассажиров
2. Верхний блок управления
3. Реле двери 9224 Приемник стеклоочистителя
4. Реле вентилятора батареи 92 245
5. Антенна и приемник системы предупреждения о давлении в шинах
6. Блок плавких вставок
7. ЭБУ батареи
8. Главное реле системы

Схема блока предохранителей в пассажирском отсеке

Панель предохранителей расположена под приборной панелью со стороны водителя. Снимаем крышку.

9 0049 7. 5

№	Предохранитель	A	Цепь
1	—	—	—
2	M / HTR	15	Наружное зеркало заднего вида обогреватель
3	WIP	30	Стеклоочиститель
4	RR WIP	15	Задний дворник
5	WSH	20	Шайба
6	ECU-IG	7.5	Система смарт-ключей, электрические стеклоподъемники, сенсорный экран, электроусилитель руля, противоугонная система
7	ДАТЧИК	10	Датчик и счетчик, резервное освещение, аварийный сигнал, электрические стеклоподъемники
8	OBD	7,5	Бортовая система диагностики
9	STOP	7,5	Стоп-сигналы
10	—	—	—
11	ДВЕРЬ	25	Система блокировки дверей с электроприводом
12	ACC − B	25	Предохранители «POWER OUTLET», «ACC»
13	ECU − B	15	Multi- информационный дисплей, электрические стеклоподъемники, система кондиционирования воздуха
14	—	—	—
15	AM1	Гибридная система
16	TAIL	10	Задние фонари, свет номерных знаков, габаритные огни
17	ПАНЕЛЬ	7,5	Мультиинформационный дисплей, часы, аудиосистема, подсветка приборной панели
18	A / C (HTR)	10	Система кондиционирования воздуха
19	ПЕРЕДНЯЯ ДВЕРЬ	20	Электрические стеклоподъемники
20	—	—	—
21	—	—	—
22	—	—	—
23	PWR OUTLET	15	Розетка питания
24	ACC	7.5	Аудиосистема, мультиинформационный дисплей, часы
25	—	—	—
26	—	—	—
27	—	—	—
28	—	—	—
29	PWR OUTLET FR	15	Розетка питания
30	IGN	7. 5	Гибридная система, система иммобилайзера гибридного автомобиля, подушки безопасности SRS
31	—	—	—

№	Предохранитель	A	Цепь
1	PWR	30	Стеклоподъемники
2	DEF	40	Обогрев заднего стекла
3	—	—	—
Реле
R1	Зажигание (IG1)
R2	Обогреватель (HTR)
R3	Проблесковый маячок

---

Блок плавких вставок

Он находится в багажнике на плюсе аккумулятора 12 В Терминал.Снимаем крышку.

№	Предохранитель	A	Цепь
1	DC / DS-S	5	Инвертор и преобразователь
2	ГЛАВНЫЙ	120	Гибридная система

---

Моторный отсек

1. Блок предохранителей
2. ЭБУ левой фары (2003-2005)
3. ЭБУ правой фары (2003-2005)
4. Блок реле

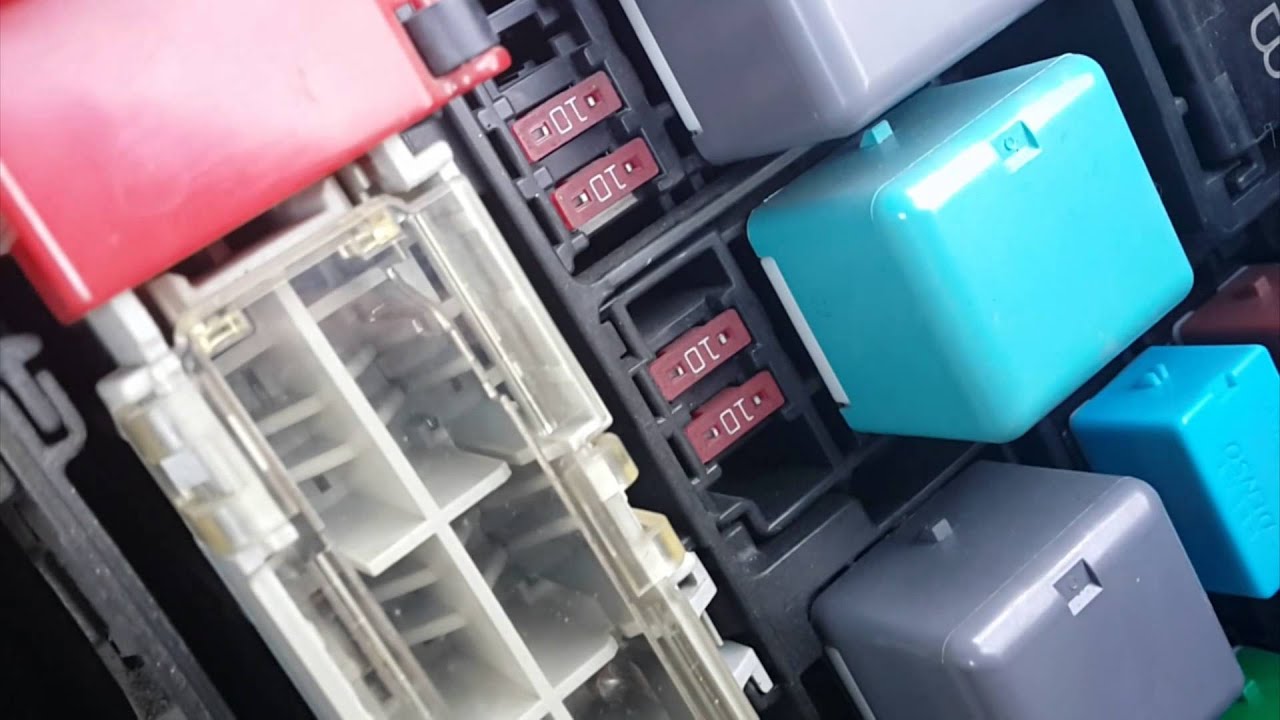

Блок предохранителей в моторном отсеке Схема

Вдавите выступы и снимите крышку.

15 900 36

№	Предохранитель	A	Цепь
1	ЗАПАСНОЙ	30	Запасной
2	ЗАПАСНОЙ
Запасной	3	DRL	7,5	Система дневных ходовых огней
4	H − LP LO RH	10	с галогенной фарой: Правая фара (ближний свет)
		15	с выключенной фарой: Правая фара (ближний свет)
5	H-LP LO LH	10	с галогенной фарой: Левая фара (ближний свет)
		15	с выключенным светом передняя фара: Левая фара (ближний свет)
6	H − LP HI RH	10	Правая фара (дальний свет)
7	H − LP HI LH	10	Левая фара (дальний свет)
8	EFI	15	Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива
9	AM2	15	Предохранитель IGN, система зажигания
10	HORN	10	HORN
11	HEV	20	Гибридная система
12	ГЛАВНАЯ	7. 5	Система контроля парковки, система иммобилайзера гибридного автомобиля
13	P CON MTR	30	2003-2004: Система контроля парковки
	ABS − 1	25	2003-2009: Anti −блокировка тормозной системы
14	ETCS	10	Электронная система управления дроссельной заслонкой
15	BATT FAN	10	Вентилятор охлаждения аккумулятора
16	HAZ	10	Указатели поворота, аварийный сигнал поворота
17	DOME	15	Аудиосистема, освещение салона, интеллектуальная система входа и запуска, датчик и индикатор, указатели поворота, освещение багажного отделения, часы
18	ABS MAIN3	15	Антиблокировочная тормозная система
19	ABS MAIN2	10	Антиблокировочная тормозная система
20	ABS MAIN1	10	Антиблокировочная тормозная система
21	FR FOG	15	Противотуманные фары
22	CHS W / P	10	CHS W / P
23	AMP	30	Аудиосистема
24	PTC HTR2	30	Нагреватель PTC
25	PTC HTR1	30	Нагреватель PTC
26	ВЕНТИЛЯТОР CDS	30	Электрический вентилятор охлаждения
27	—	—	—
28	—	—	—
29	P / I	60	Предохранители «AM2», «HEV», «EFI», «HORN»
30	HEAD MAIN	40	Реле фар
31	—	—	—
32	ABS-1	30	ABS MTR relay
33	ABS-2	30	Антиблокировочная тормозная система
34	—	—	—
35	DC / DC	100	Реле PWR, реле T-LP, реле IG1, ACC -B »,« ESP »,« HTR »,« RDI »,« PS HTR »,« PWR OUTLET FR »,« ECU-B »,« OBD »,« STOP »,« DOOR »,« FR DOOR », Предохранители «DEF», «AM1»
36	—	—	—
37	—	—	—
38	PS HTR	50	Кондиционер
39	RDI	30	Управление двигателем, вентилятор радиатора и вентилятор конденсатора, TOYOTA hybri Система d
40	HTR	40	Кондиционер, гибридная система TOYOTA
41	ESP	50	ESP
42	—	—	—
Реле
R1	Антиблокировочная тормозная система (ABS №2)
R2	Антиблокировочная тормозная система (ABS MTR 2)
R3	Фара (H -LP)
R4	Диммер
R5	Система управления парковкой (P CON MTR)
R6	Электровентилятор охлаждения (ВЕНТИЛЯТОР №3)
R7	Электроохлаждение вентилятор (ВЕНТИЛЯТОР №2)
R8	Антиблокировочная тормозная система (ABS MTR)
R9	Антиблокировочная тормозная система (ABS №1)

Ad Дополнительный блок реле

№	Реле
R1	PS HTR
R2	Противотуманная фара
R3	PTC нагреватель (PTC HTR1)
R4	PTC нагреватель (PTC HTR2)
R5	Система дневных ходовых огней (ДХО №4)
R6	CHS W / P
R7	—

---

Тойота-Клуб.

Сеть — Расположение предохранителей — Prius 20e (2003-2009) 900 49 42

Блок предохранителей в моторном отсеке / Блок предохранителей в приборной панели
#	Имя	Сила тока	Цепи
1	PWR	30	Электрические стеклоподъемники
2	DEF	40	Электрообогрев заднего стекла
3	M / HTR	15	Наружное зеркало заднего вида , электрообогрев
4	WIP	25	Стеклоочиститель
5	RR WIP	15	Стеклоочиститель заднего стекла
6	WSH	20	Омыватель
7	ECU-IG	7.5	Электронная система блокировки / запуска, электрические стеклоподъемники, индикатор дорожной информации, гидроусилитель руля, противоугонное устройство
8	ДАТЧИК	10	Приборы и счетчики, фонари заднего хода, аварийные огни, электрические стеклоподъемники
9	OBD	7,5	Система диагностики
10	СТОП	7,5	Стоп-сигналы
11	ДВЕРЬ	25	Центральный замок
12	ACC-B	25	Предохранители для «ELECTRICAL OUTLET», «ACC»
13	ECU-B	15	Дисплей дорожной информации, электрические стеклоподъемники, кондиционер
14	AM1	7. 5	Гибридная система
15	ХВОСТ	10	Задние фонари, габаритные огни, освещение номерного знака
16	ПАНЕЛЬ	7,5	Информационный дисплей для путешествий, часы, звуковая система, подсветка приборов
17	Кондиционер (HTR)	10	Кондиционер
18	ПЕРЕДНЯЯ ДВЕРЬ	20	Стеклоподъемники с электроприводом
19	PWR OUTLET	15	Электрическая розетка
20	ACC	7.5	Звуковая система, мультиинформационный дисплей, часы
21	PWR OUTLET FR	15	Электрическая розетка
22	IGN	7.5	Гибридная система, система иммобилайзера, система подушек безопасности
23	ЗАПАСНЫЙ	30	Запасной
24	ЗАПАСНЫЙ	15	Запасной
25	H-LP LO RH	10	Правая фара (ближний свет )
26	H-LP LO LH	10	Левая фара (ближний свет)
27	H-LP HI RH	10	Правая фара (дальний свет)
28	H-LP HI LH	10	Левая фара (дальний свет)
29	EFI	15	Система впрыска топлива em
30	AM2	15	Предохранитель IGN, система зажигания
31	HORN	10	Звуковой сигнал
32	HEV	20	Hybrid система
33	P CON MAIN	7. 5	Система управления парковкой, система иммобилайзера
34	ABS-1	25	ABS
35	ETCS	10	Электронное управление дроссельной заслонкой
36	BATT FAN	10	Вентилятор охлаждения гибридной батареи
37	HAZ	10	Указатели поворота, аварийная сигнализация
38	DOME	15	Звуковая система, освещение салона , электронная система блокировки / запуска, приборы и датчики, указатели поворота, освещение багажного отделения, часы
39	ABS MAIN3	15	ABS
40	ABS MAIN2	10	ABS
41	АБС ГЛАВНАЯ 1	10	АБС
FR FOG	15	Противотуманная фара
43	RR FOG LP	10	Противотуманная фара, задняя
44	AMP	30	Звуковая система
45	PTC HTR2	30	PTC нагрев
46	PTC HTR1	30	PTC нагрев
47	CDS FAN	30	Электрический вентилятор охлаждения
48	DC / DC-S	5	Инверторы
49	ГЛАВНЫЙ	120	Гибридная система

Схема предохранителей Prius | электрическая схема данные прицел

Prius Схема предохранителей Что нового

Схема предохранителей Prius — класс fc 15 августа 2016 toyota prius xw20 2004 2007 схема блока предохранителей год выпуска 2004 2005 2006 2007 часть двигателя toyota prius mk2 блок предохранителей двигатель p класс grp grp talgo table grp talgo ext class c 7025 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd fuse th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2-й предохранитель th th class thmain th3 style class el psis class txt fz 13 lh 16 fc 2nd ere rating a th class thmain th4 last style class el psis class txt fz 13 lh 16 fc 2nd circuit th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 1 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 pwr td td class tdmain td2 fc 1-й класс el psis class txt fz 13 lh 16 30 td td clas s tdmain td3 fc 1st.

Схема предохранителей Prius — last class el psis class txt fz 13 lh 16 электрические стеклоподъемники td tr tr class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 2 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 def td td class tdmain td2 fc 1-й класс el psis class txt fz 13 lh 16 40 td td class tdmain td3 fc 1-й последний класс el psis class txt fz 13 lh 16 обогреватель заднего стекла td tr tr class tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 3 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 m htr td td class tdmain td2 fc 1-й класс el psis class txt fz 13 lh 16 15 td td class tdmain td3 fc 1st last class el psis class txt fz 13 lh 16 обогреватель наружных зеркал заднего вида td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 4 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 wip td td class tdmain td2 fc 1-й класс el psis class.

Схема предохранителей Prius — txt fz 13 lh 16 30 td td class tdmain td3 fc 1st last class el psis class txt fz 13 lh 16 стеклоочиститель td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href HTTPS г поиска Yahoo уг awre1xtk90nfojiaff9xnyoa ylu x3odmtbyohzyb21tbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzcg с. в. 2 повторно 1598318538 ро 10 RU HTTPS 3a 2f 2f autogenius Информация 2ftoyota Приус xw20 2004 2007 Блок предохранителей схема 2f гк 2 RS ojmadyhtyvlhrl 8piaf2kynsog referrerpo су целевого происхождения пустой см полный ул на autogenius Информация ап класса дд алгоритмом Algo стер relsrch LST стер c0c данных 5f43f74abe2d2 опции класс ptitle переключения h4 название класса OV га высота стиль пе 1 3 класс переменного тока алго FZ л ас 21th ЛХ 24 HREF HTTPS г поиск Yahoo уг awre1xtk90nfojiafv9xnyoa ylu x3odmtbybgy3bmpvbgnvbg8dymyxbhbvcwmybhz0awqdbhnlywnzcg с.в. 2 повторно 1598318538 ро 10 RU HTTPS 3a 2f 2fuse box info 2ftoyota 2ftoyota prius xw20 2004 2009 предохранители и реле рк 2 рс.

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Схема предохранителей prius Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Схема предохранителей prius На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

03 ’09 toyota prius (xw20) схема предохранителей Руководство пользователя Схема предохранителей toyota prius расположение 2008 prius схема предохранителей базовый веб-сайт схема предохранителей Toyota prius (xw20; 2004 2007) схема блока предохранителей auto genius 2013 prius схема блока предохранителей схема базовый веб-сайт Схема блока 09 ’15 toyota prius (xw30) схема предохранителей 2008 prius схема предохранителей схема предохранителей базовый веб-сайт схема предохранителей 648 04 jaguar x type библиотека электрических соединений блока предохранителей

.
