Признаки неисправности вакуумного усилителя тормозов: Как проверить вакуумный усилитель тормозов?

alexxlab
Июн 17 2023
Разное

Содержание

В чем заключаются неисправности вакуумного усилителя тормозов

Содержание:

  • Что такое ВУТ
  • Устройство усилителя
  • Признаки возникновения неполадок
  • Симптомы проблем, возникших в работе
  • Как заменить обратный клапан?
  • Как проверить усилитель?
  • Регулировка ВУТ
  • Что предпринять при обнаружении поломки?
  • Обслуживание ВУТ
  • Прокачка системы
  • Заключение

Когда-то водителям, чтобы остановить машину, приходилось прилагать большие усилия. Этот фактор вызывал проблемы у женщин, желающих «оседлать железного коня». Со временем изобрели усилитель тормозов. ВУТ, как и любой элемент автомобиля, может сломаться. Правильное функционирование устройства помогает уменьшить силу, прилагаемую во время нажима на тормозную педаль. Данный механизм упростил «жизнь» автолюбителям.

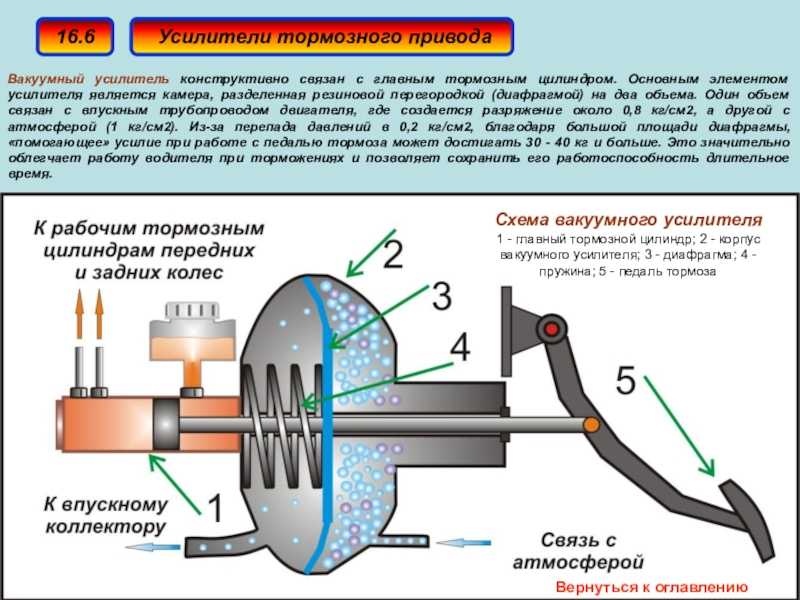

Что такое ВУТ?

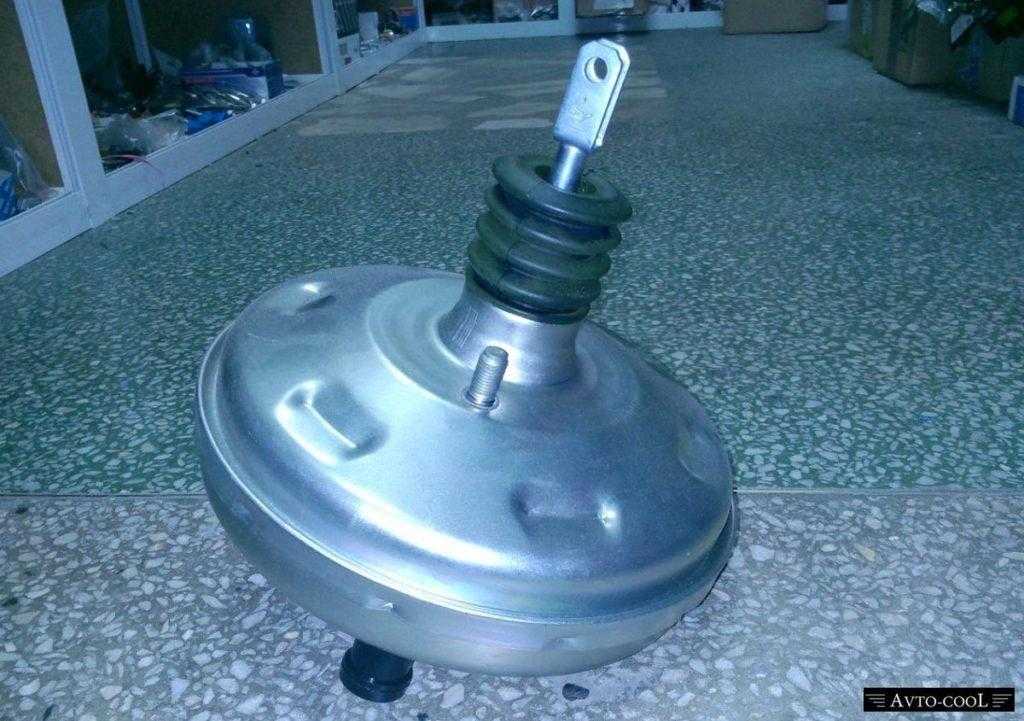

Вакуумный помощник — прочная конструкция, задача которого состоит в усилении физической силы водителя. Это очень важная деталь в тормозной системе. Только сильный человек способен «надавить» на тормоза так, чтобы все колодки одномоментно сжались.

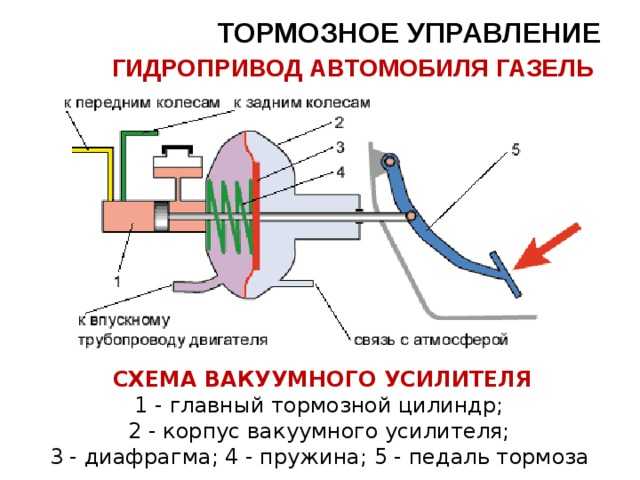

«Вакуумник» создает такое сильное усилие благодаря разряжению воздуха. С конструктивной точки зрения ВУТ имеет вакуумную и атмосферную камеру.

Первая соединена с впускным коллектором, в то время как вторая соединяется с первой толкателем после нажатия на тормоз. Толкатель оснащен специальным клапаном. Как только шток присоединяется к диафрагме, возникает перемещение тормозной жидкости (ТЖ) к цилиндрам.

После того, как водитель отпускает педаль, диафрагма принимает свое начальное положение, что провоцирует снижение давления и расхождение колодок.

Усилитель берет разряжение либо из впускного коллектора, либо через специальные насосы. Последние устанавливаются на современные машины. Насосы классифицируются на электрический и механический. Наличие дополнительных насосов повышает надежность тормозной системы и не только.

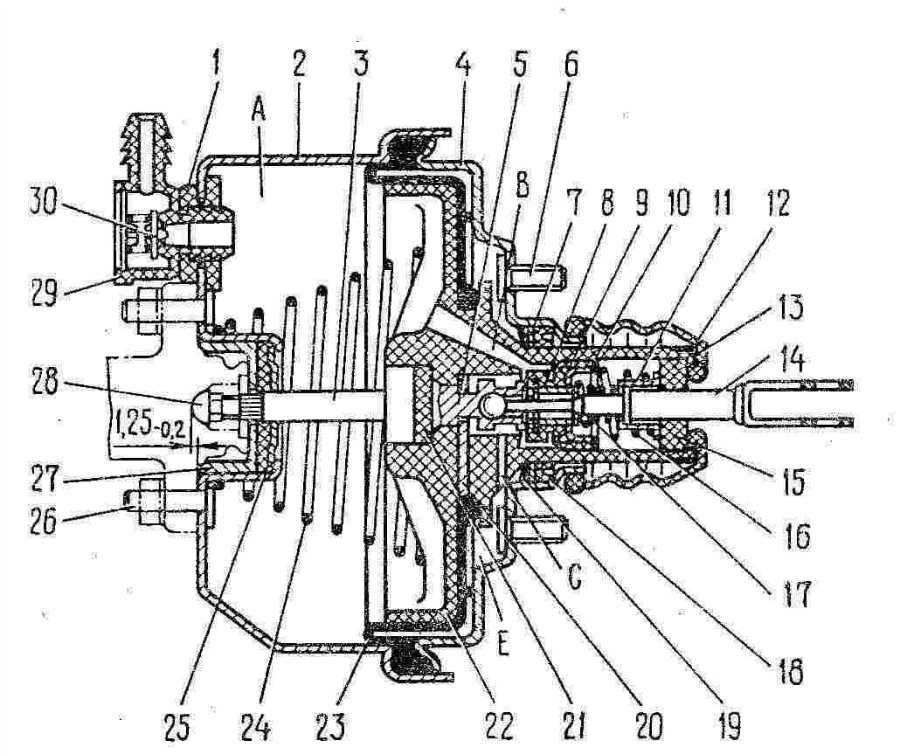

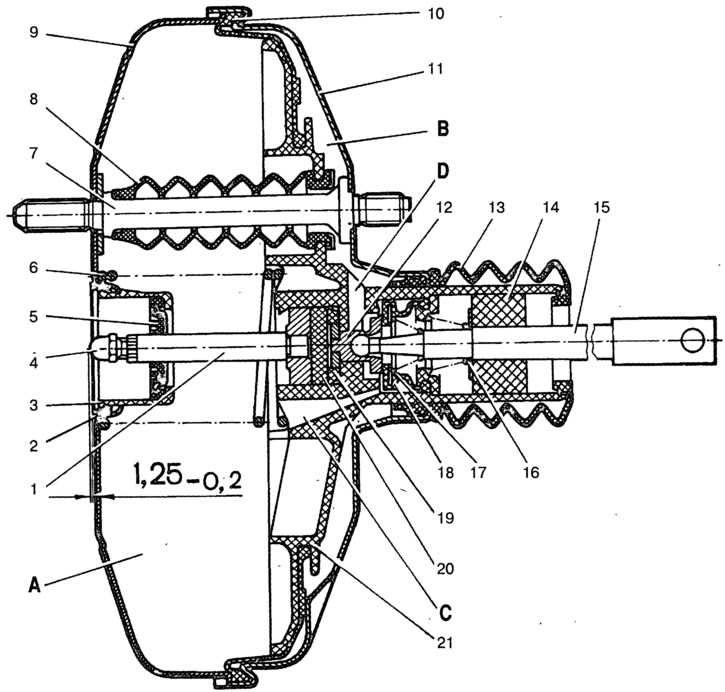

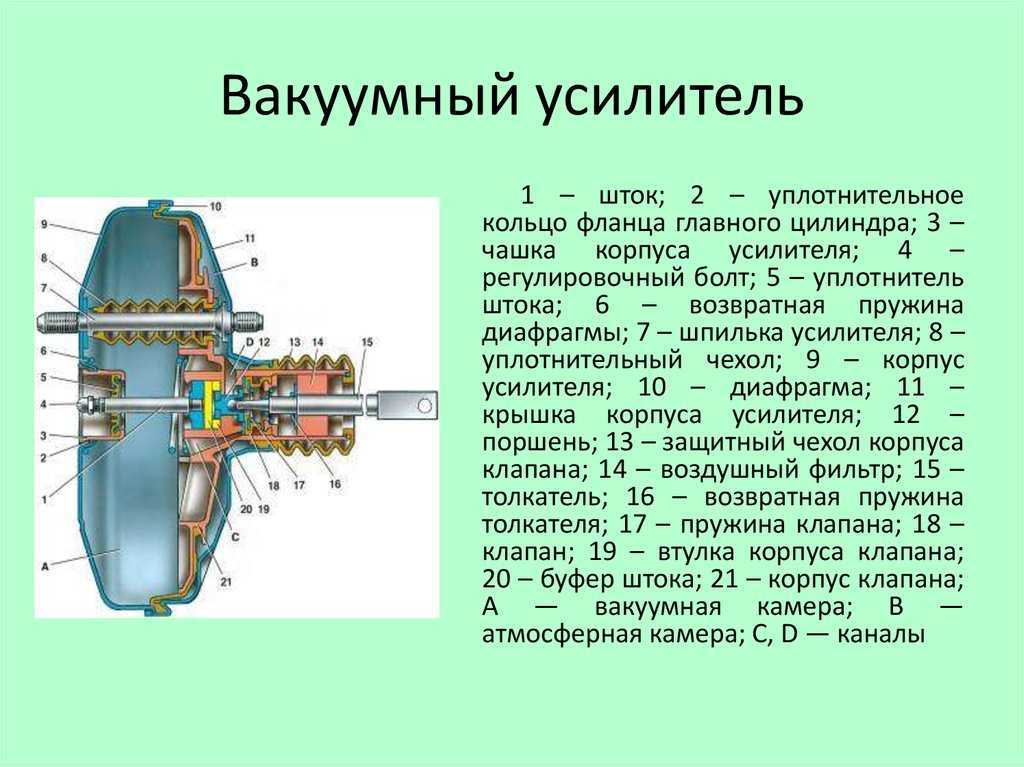

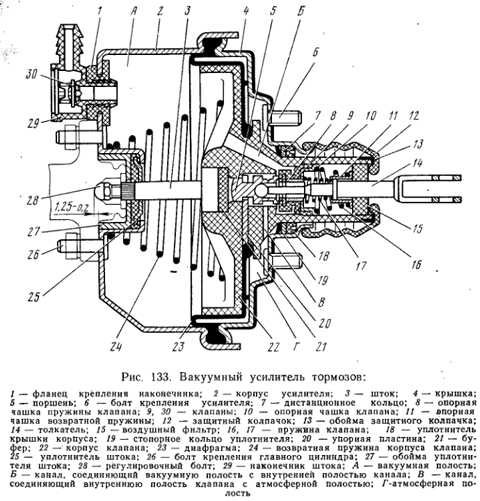

Устройство усилителя

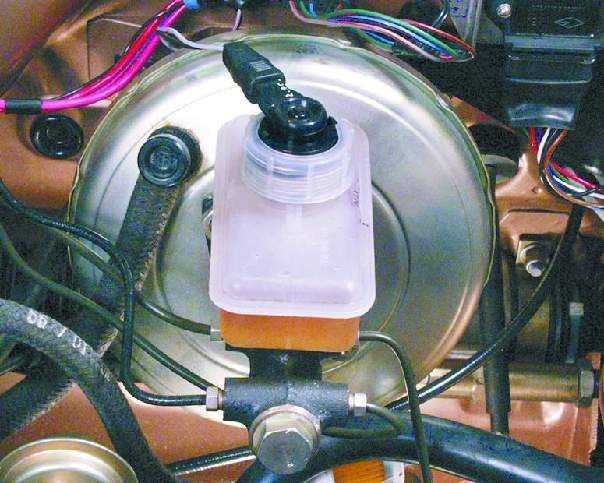

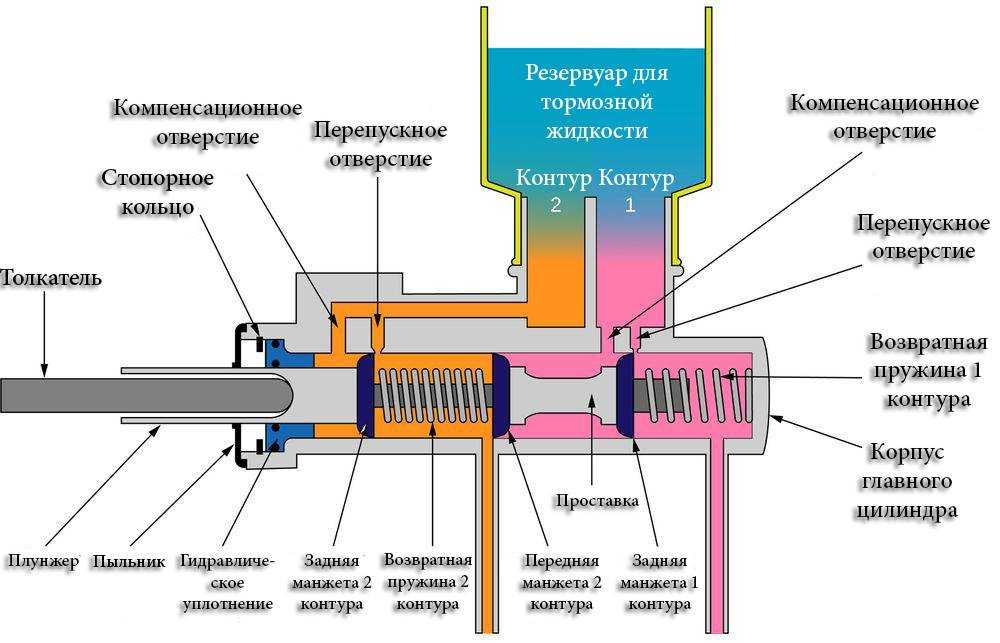

Конструкция вакуумного усилителя предполагает наличие круглого корпуса, на котором находится тормозной цилиндр. Этот герметичный элемент ставят в моторный отсек. Однако есть дополнительный вид механизма, называемый гидровакуумным усилителем. Он входит в гидравлическую часть привода.

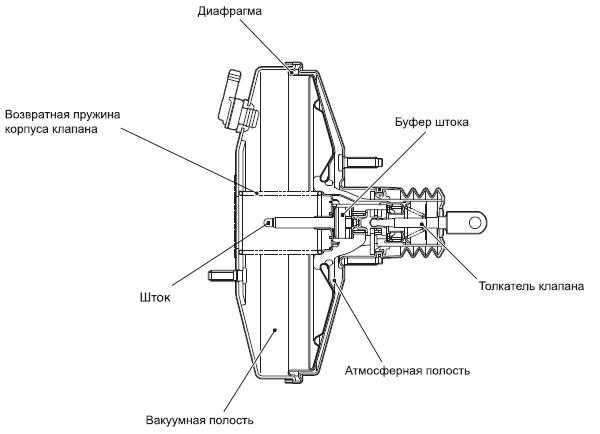

Диафрагма разделяет корпус на камеры. Вакуумная находится около того самого цилиндра, а атмосферная недалеко от педали остановки. Впускной коллектор в машинах с бензиновым «движком» выполняет роль источника разряжения. А в дизельных эту работу берет на себя электрический насос.

Признаки возникновения неполадок

Вакуумный усилитель тормозов и его причины неисправности подразделяются на три вида.

Перечислим их:

 Поломка обратного клапана.

 Потеря герметичности камер «вакуумника».

 Разгерметизация трубопровода.

Получается, что у ВУТ бывает только три неполадки, причем проблемы с рабочими клапанами возникают очень редко. Если усилитель полностью откажет, то автомобиль все равно сможет ездить. Но в этом случае водителю придется приложить максимум усилий, чтобы остановить транспорт. Именно поэтому следует проводить проверку ВУТ в моменте, когда машина заведена.

Симптомы проблем, возникших в работе

Существует несколько «симптомов», которые указывают на то, что механизм устройства под угрозой. Грамотный водитель должен распознать признаки сразу.

К таким симптомам относят:

 При давлении на педаль тормоза водителю приходится прилагать очень большое усилие.

 Педаль остановки стала «тяжелее», то есть ее амплитуда уменьшилась вдвое.

 Во время торможения слышатся подозрительные звуки.

 Водитель отпускает педаль, но ТС продолжает замедляться.

 Обороты двигателя вследствие подсоса воздуха в проводнике теперь неравномерные.

 Нестабильность работы «движка» особенно чувствуется на холостом ходу.

Ощутить сильное усилие при нажатии на тормоз можно самостоятельно. Для этого следует несколько раз подряд нажать на педаль остановки. При этом ДВС должен быть выключен. Усилие на последнем выжиме сильно возрастет.

Что касается «подозрительных» шумов, то водитель слышит шипение. Такой звук означает, что произошла разгерметизация. Потеря герметичности в «вакуумнике» происходит из-за разрыва диафрагмы. Такой же звук можно услышать при чрезмерном износе уплотнителей.

Симптомы неисправности вакуумного усилителя тормозов проявляются также в виде стуков. Удары появляются при внезапном торможении. Это указывает на ослабление мембранного крепления. Стук также издает механический насос. Иногда на это указывает ошибка р1479.

Как заменить обратный клапан?

Вакуумный усилитель отвечает за создание вакуумного давления, которое может использоваться двигателем для повышения давления. В случае неисправности клапана вакуумное давление, создаваемое усилителем, не может быть эффективно использовано для питания тормозов.

В случае неисправности давление в тормозах обычно меньше, чем нужно. Это может привести к авариям, так как тормоза не смогут функционировать в полную силу.

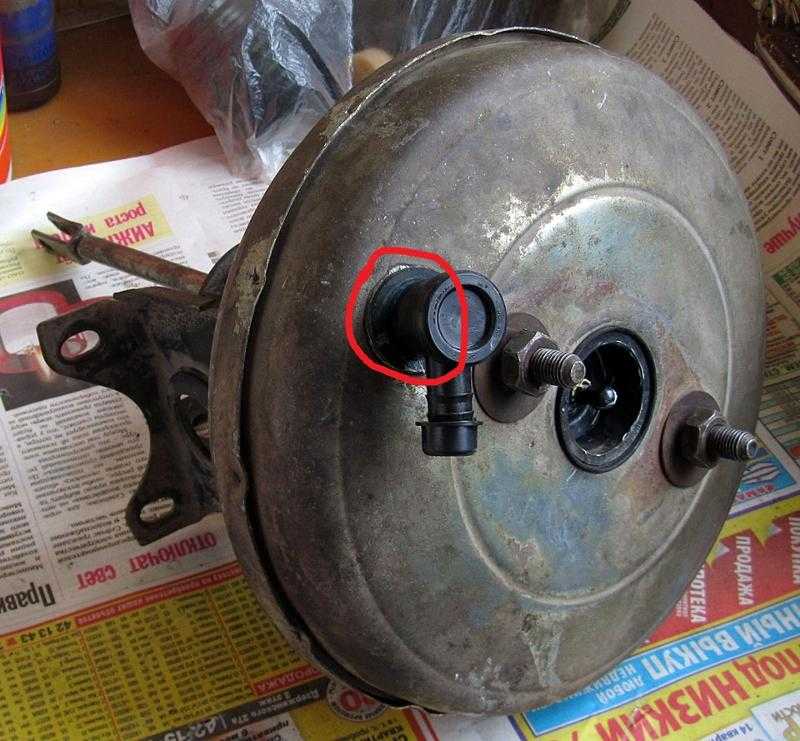

 Шаг 1 — Найдите тормозной обратный клапан.

Найдите обратный клапан тормоза, чтобы начать работу над ним. Обратный клапан тормоза обычно расположен в области двигателя автомобиля, где двигатель соединяется с вакуумным усилителем. Это соединение может быть дополнительно идентифицировано путем поиска вакуумной линии.

 Шаг 2 — Удалить зажимы.

У большинства вакуумных линий есть зажимы, удерживающие их на месте. Прежде чем снять вакуумную линию, чтобы перейти к следующему шагу, нужно аккуратно убрать все зажимы. Осторожно снимите зажимы, чтобы избежать повреждения вакуумной линии. Вы будете подключать ту же вакуумную линию в конце процесса.

 Шаг 3 — Снимите тормозной обратный клапан.

После снятия вакуумной линии появится полный доступ к обратному клапану тормоза. Теперь можете легко снять клапан. Используйте отвертку, чтобы ослабить винты вокруг, и гаечный ключ для клапанов. Как только это сделаете, можете легко вытащить клапан. Затем с помощью ручного вакуумного насоса подайте вакуум на входной конец клапана. Вакуум должен составлять от 15 до 20 градусов. Если насос показывает потерю, это означает, что клапан неисправен.

 Шаг 4 — Установите новый тормозной обратный клапан.

В обратном порядке процесса, который вы прошли, чтобы снять старый тормозной обратный клапан, установите новый на усилительный механизм. Затяните клапан гаечным ключом, а винты — отверткой. После того, как установили новый клапан, снова подсоедините вакуумную линию, полностью изменив процесс, который использовали для его отсоединения.

 Шаг 5 — Проверьте тормоза.

После завершения установки запустите двигатель и проверьте тормоза. Если давление и мощность тормоза все еще кажутся низкими, возможно, проблема в вакуумном усилителе.

Как проверить усилитель?

Тормозная система помогает управлять автомобилем и увеличивает безопасность вождения в целом, но все это зависит от множества отдельных элементов, а потому каждый из них должен работать наилучшим образом. То же касается и вакуумного усилителя тормозов, который при нажатии на педаль создает усиление, и сами тормоза срабатывают быстрее и эффективнее, но, как и любой другой элемент, он может выходить из строя.

Происходит это, конечно, в процессе эксплуатации, поэтому водитель может столкнуться с тем, что тормоза начинают хуже реагировать, и приходится прикладывать больше усилий. Большинство проблем, приводящих к неисправностям, связывают с соединительным шлангом, ибо сделан он из резины, а она имеет свойство портиться. В результате появляются трещины, происходит изменение формы, а в рабочей камере пропадает необходимый вакуум. Иногда может случаться повреждение диафрагмы или залипание клапана, что опять-таки прямо скажется на тормозах.

Чтобы убедиться, что проблема действительно в нем, необходимо выполнить простую проверку, чем водитель сможет заняться самостоятельно. И для этого даже не потребуется выполнять разборку и снимать вакуумный усилитель.

Простые способы проверки:

 Машина заводится, и двигатель должен проработать на «холостую» не более пяти минут. Далее мотор глушится, и педаль тормоза полностью вжимается в пол. После педаль отпускается и нажимается снова, и тут уже водитель должен решать. Если движение ухудшается (нажимать становится труднее), то неисправность присутствует, ибо подобного быть не должно, соответственно, элемент нужно разбирать и смотреть, а то и менять.

 Второй способ строится на том, что с выключенным двигателем водитель нажимает на педаль около 5-6 раз, а тормоз нажимается и удерживается, после чего включается мотор. Если с вакуумным усилителем нет проблем, то педаль должна уйти еще глубже, если же он неисправен полностью или частично, то педаль останется на месте.

 Последний способ поможет проверить утечки воздуха. Необходимо завести мотор, зажать педаль тормоза и выключить мотор, не отпуская ее. Удерживать нужно около 30 секунд, но при этом внимательно смотреть, происходят ли какие-то отклонения от исходного положения или нет. Если педаль как-то меняет положение или возвращается в исходную позицию, это значит, что в системе есть утечка.

Это простые методы проверки, и они помогут определить, есть ли возможная неисправность и стоит ли отправлять машину на диагностику и ремонт. Если какие-то симптомы проявились, то затягивать с осмотром и ремонтом не стоит, так как проблема может ухудшиться в самый неподходящий момент, из-за чего тормозить будет крайне неудобно.

В принципе все, что касается тормозной системы, важно, а потому ее регулярно нужно проверять и ремонтировать при появлении каких-то неисправностей, если в будущем водитель не хочет неприятных сюрпризов или аварийных ситуаций. Если заняться самому некогда или нет нужных знаний, то лучше сразу отогнать машину в сервис и доверить работу профессионалу. По крайне мере водитель не будет переживать о потенциальных неисправностях.

Регулировка ВУТ

Рассмотрев все признаки неисправности вакуумного усилителя, водителю стоит разобраться в его регулировке. Эта процедура направлена на настройку свободного хода педали. Автолюбителю придется настраивать длину штока, чтобы педаль была выставлена верно. После проведения работы должен остаться зазор. Именно с его помощью получится определить силу усилия на тормозной цилиндр. При помощи определенного болта контролируется размер выступа. Он должен быть выше над плоскостью на 7,1мм. Слишком высокое значение увеличивает ход педали, а заниженная величина спровоцирует постоянное подтормаживание, похожее на езду на ручнике.

С помощью регулировочного винта настраивают момент срабатывания клапанов. От этого будет зависеть возврат педали в начальное положение. Если винт случайно перетянуть, то педаль в исходное положение будет возвращаться «туго». Если недотянуть винт, то получится противоположная ситуация, когда для торможения потребуется приложить максимум усилий.

При установке в автомобиль нового усилителя, необходимо проделать его регулировку. Работа предусматривает настройку длины штока. Регулировка длины определяет давление, оказываемое на цилиндры.

Что предпринять при обнаружении поломки?

При выявлении неисправности вакуумного усилителя тормозов проводят ремонт. Это довольно простая задача, хотя на первый взгляд кажется, что обращение в мастерскую неизбежно. Конечно, если водитель ничего не понимает в конструкции автомобиля, то ему следует оставить работу профессионалам. Сам процесс ремонта похож, вне зависимости от того, какая модель машины у человека.

Перед работой нужно подготовить инструменты. Достаточно будет стандартного набора. После этого приступают к непосредственно самой процедуре, опираясь на следующий алгоритм:

 Для начала необходимо прочитать инструкцию, приложенную к ТС.

 От педали тормоза отсоединяют тягу привода.

 Под капотом находится тормозной цилиндр, который следует демонтировать.

 Ремонт выполняется в зависимости от типа неисправности.

Своими силами водитель сможет заменить вакуумный насос или шланг. Исправить неполадки диафрагмы, восстановить герметичность камер, отремонтировать клапаны — с этой работой справится только мастер.

Не нужно экономить и пытаться починить все своими руками. Исправная тормозная система — залог безопасной езды. После проведения ремонтных работ следует еще раз убедиться, что торможение колес синхронное. Иногда ремонт ВУТ может обойтись человеку дороже, чем покупка детали б/у и ее установка. Может быть, стоит приобрести механизм и заменить его, чем чинить старый?

Обслуживание ВУТ

Как показывает практика, проверка вакуумного усилителя тормозов — это важная процедура. Данный механизм очень часто доставляет водителям неприятности. Иногда происходит потеря герметичности камер или нарушения в функционировании клапанов. При появлении признаков неполадок следует произвести диагностику узла, при выявлении неисправности — провести ремонт.

На замену разрешается брать только те модели деталей, которые рекомендованы производителем автомобиля. Никто не запрещает брать другие устройства, но они должны иметь подходящие характеристики и размеры. Применение агрегата, который создает слабое усилие, спровоцирует ухудшение управляемости машиной. К примеру, нельзя вместо однокамерного ставить двухкамерный «вакуумник». Во-первых, это бессмысленно, так как теряется «чувство педали» из-за высокой мощности. Во-вторых, замена требует больших затрат.

Покупая усилитель, автовладелец должен учесть комплектацию. Элементы продаются в сборе с цилиндром, сцеплением или без них. Возможно, придется купить штуцеры, крепеж и т.д.

Замена производится в соответствии с инструкцией по ремонту ТС. Сначала водителю нужно открепить шток, снять цилиндры (сцепление), шланги, усилитель, а затем выполнить сборку в обратной последовательности. Если планируется сменить не только «вакуумник», но и цилиндр, то перед процедурой нужно открепить от контуров трубопроводы и слить жидкость. Далее выполняется регулировка хода педали. Если все сделано правильно, то тормозная система сразу начнет работать слаженно.

Прокачка системы

После проделывания любых ремонтных работ, которые были связаны с заменой деталей ТС, нужно произвести прокачку. Она проводится с целью ликвидации из магистрали воздуха и выравнивания давления.

Для работы потребуются ключи «8» и баллонный, домкрат, прозрачная емкость, шланг и тормозная жидкость. Автомобиль загоняют на ровную площадку. Гайки крепления отпускают, а затем поднимают кузов с помощью домкрата. Откручиваем гайки и проводим демонтаж колеса.

Со штуцера снимают колпачок, надевая шланг. Второй конец шланга ставят в подготовленную заранее емкость. В это время необходимо попросить кого-то, чтобы тот сел в машину и выжал педаль тормоза 4-6 раз, а затем удерживал ее. После этого нужно открутить штуцер ключом, но не до конца. Ослабление крепления приведет к течи жидкости. Ожидаем, когда тормозная педаль опустится, только потом закручиваем штуцер.

Прокачку делают до момента, пока тормозная жидкость не пойдет без воздуха. Все те же самые действия проводят с другим колесом. Аналогичной работы требуют задние тормоза. Как только процедура завершится, нужно долить тормозную жидкость в бачок и провести проверку тормозов на спокойной дороге.

Заключение

Вакуумный усилитель — это важная деталь, без которой работа тормозной системы будет неслаженной. Каждый водитель должен следить за функционированием ВУТ. При возникновении неполадок, странных симптомов и звуков, нужно найти причину поломки и исправить ее своими руками или обратившись в СТО. Усилитель — это деталь, благодаря которой девушки могут ездить на внедорожнике, при этом не испытывать дискомфорта в управлении. Тем более что устройства производятся прочными и качественными, с большим запасом «срока службы».

Выбрать инструктора:

  • Автоинструктор Светлана
  • Автоинструктор Лариса
  • Автоинструктор Михаил
  • Автоинструктор Игорь
  • Автоинструктор Виктор
  • Автоинструктор Яков
  • Автоинструктор Юлия
  • Автоинструктор Ася
  • Автоинструктор Екатерина
  • Автоинструктор Светлана
Отзывы:

    Все отзывы

    Ремонт вакуумного усилителя тормозов – диагностика, регулировка + видео » АвтоНоватор

    Если вы привыкли справляться с поломками авто самостоятельно, то не лишним будет знать, как осуществить ремонт вакуумного усилителя тормозов (ВУТ). Это не что иное, как механизм, который помогает снизить усилие, прикладываемое на педаль тормоза. Еще в старых автомобилях постоянно приходилось отжимать педаль со всей силы, так как нужно было развивать усилие до 80 килограмм. Но с того времени, как появился усилитель, эта цифра снизилась в два раза.

    Проверка вакуумного усилителя тормозов – для чего такая забота?

    Проверка вакуумного усилителя тормозов – это неотъемлемая часть процесса осмотра автомобиля. Правда, каждый день залезать под днище машины не имеет смысла, работу ВУТ можно проверить косвенно. Какие признаки могут вам рассказать о состоянии усилителя, мы расскажем чуть ниже, а также предложим варианты ремонта.

    Признаки неисправности вакуумного усилителя тормозов – самостоятельная диагностика

    Как же стоит проверять ВУТ на исправность, не прибегая к смотровой яме? Делается это так: когда двигатель не работает, надо нажимать на тормоз около 6 раз. Затем, удерживая эту педаль, завести двигатель. Педаль должна переместиться немного вперед, и если этого не произошло, в первую очередь надо проверить герметичность соединений шланга и работу обратного клапана.

    Если же у вас шипит вакуумный усилитель тормозов, то обязательно надо проверить несколько мест. Самая частая проблема выхода из строя ВУТ – это шланг, который соединяет его с впускным коллектором двигателя. Необходимо обязательно проверять, нет ли на нем трещин и разрывов, нужно проконтролировать, затянуты ли хомуты. Также усилитель может выйти из строя из-за внутренних деталей, например, таких как клапан. Со временем этот клапан становится твердым, из-за износа резины, поэтому может произойти разрыв упругой перегородки.

    Можно просто приобрести ремкомплект вакуумного усилителя тормозов и поменять пыльники, иногда это спасает от шипения. Но это стоит производить в том случае, если вы уверены в исправности самого усилителя.

    Мнение эксперта

    Руслан Константинов

    Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

    Сам по себе вакуумный усилитель тормозов – узел простой, однако ремонтировать его смысла нет. Чтобы убедиться в неисправности именно этой детали, а не какой-то другой, достаточно провести несложные тесты. Проверку сможет сделать даже абсолютный новичок в вопросах ремонта автомобилей. Ничего снимать не нужно.
    1. После запуска двигателя нужно дать ему какое-то время поработать на холостых, после чего заглушить и выжать до упора педаль тормоза, создав тем самым вакуум. После этого нужно отпустить педаль и сразу нажать до упора. Про неисправном ВУТ повторное нажатие будет иметь заметно меньший ход, т. к. вакуум создаётся в недостаточном количестве. Если отличий в ходе педали не наблюдается, можно сделать вывод, что система исправна. Если есть сомнения, можно перейти к другому тесту.
    2. Следующая проверка осуществляется на заглушенном моторе. Нужно интенсивно нажать на тормоз несколько раз, после чего выжать до упора и запустить двигатель. В исправной системе начнет создаваться вакуум, и педаль опустится несколько ниже, так как мембрана усилителя оказывает давление на шток, а он в свою очередь тянет толкатель и механизм педали. Если она после запуска двигателя не опускается ниже, значит, вакуум не создаётся, усилитель неисправен.
    3. Этот тест поможет определить наличие воздушной утечки. После запуска двигателя нужно выжать педаль тормоза до упора и заглушить мотор. В исправной системе педаль не должна возвращаться. Если же после остановки двигателя педаль поднимается под действием возвратной пружины, значит, ВУТ неисправен, так как увеличивается давление в рабочей камере.

    Регулировка вакуумного усилителя тормозов – что это значит?

    Регулировка вакуумного усилителя тормозов заключается в настройке свободного хода педали, и чтобы его выставить правильно, необходимо настроить длину штока. Регулировка штока вакуумного усилителя тормозов должна привести к определенному зазору, который определяет величину усилия на тормозной цилиндр. Выступ, или зазор, контролируют специальным болтом, который должен возвышаться над плоскостью ВУТ на 7,1 мм. Если этот показатель будет выше, то ваша педаль будет иметь больший ход, если ниже – авто будет подтормаживать все время произвольно, будто вы едете на ручнике.

    Чтобы настроить момент срабатывания клапанов, вакуумного и атмосферного, потребуется поработать с регулировочным винтом. Этот параметр влияет на способность педали возвращаться в исходное положение. Перетянув винт, вы получите педаль, совсем неохотно приходящую на первоначальную позицию, а недотянув его – педаль без действия вакуумного усилителя, то есть потребуется недюжинная сила для торможения.

    Ремонт вакуумного усилителя тормозов – как снять устройство?

    В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.
