Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото

Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.

И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.

Проводка 2107 с карбюраторной системой питания

В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).

Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.

Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).

Содержание

• Что требуется для модернизации
• Что предстоит сделать
  • Работы по демонтажу
  • Работы по подсборке
  • Установка на автомобиль
• Выводы

Что требуется для модернизации

Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:

1. Электронная система учитывает показания многочисленных датчиков;
2. На их основе выбирает оптимальный режим;
3. Подает раздельные сигналы на каждую форсунку.

Подкапотная схема электропроводки ваз 2107 на инжектор

Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.

В частности:

1. Новый шкив коленчатого вала;
2. Передняя крышка двигателя с отливкой под установку датчика;
3. Датчики температуры охлаждающей жидкости и положения коленвала;
4. Новая проводка ваз 2107 на инжектор;
5. Непосредственно сам инжектор;
6. Электрический вентилятор системы охлаждения.

Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.

Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.

Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.

Смотрите также: схема электропроводки ВАЗ 2107

Что предстоит сделать

Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.

Алгоритм будет следующий:

1. Демонтаж старого оборудования;
2. Подсборка узлов перед установкой;
3. Непосредственная установка и отладка системы впрыска.

Работы по демонтажу

Операции выполнять в строгой последовательности:

1. Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
2. Сливаем из системы охлаждающую жидкость;
3. Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
4. Отсоединяем корпус воздушного фильтра;
5. Демонтируем карбюратор;
6. Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
7. Снимаем впускной коллектор;
8. Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
9. Снимаем вентилятор радиатора.

Читайте также: схема электропроводки ваз 21074 инжектор

Работы по подсборке

На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:

1. Закрепить блок ЭСУД;
2. Добавить новые провода с клеммами подключения к штатной проводке;
3. Протянуть проводку к радиатору охлаждения;
4. Протянуть проводку к электрическому бензонасосу.

Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.

Инструкция этапов подсборки основных узлов инжекторной системы впрыска

Будет интересно также почитать: Электропроводка ВАЗ 21074

Установка на автомобиль

Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.

Затем:

1. Подключить с помощью клеммных колодок контроллер;
2. Подсоединить провода к форсункам;
3. Подсоединить проводку к электрическому вентилятору;
4. Установить и подключить АКБ.

Выводы

Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.

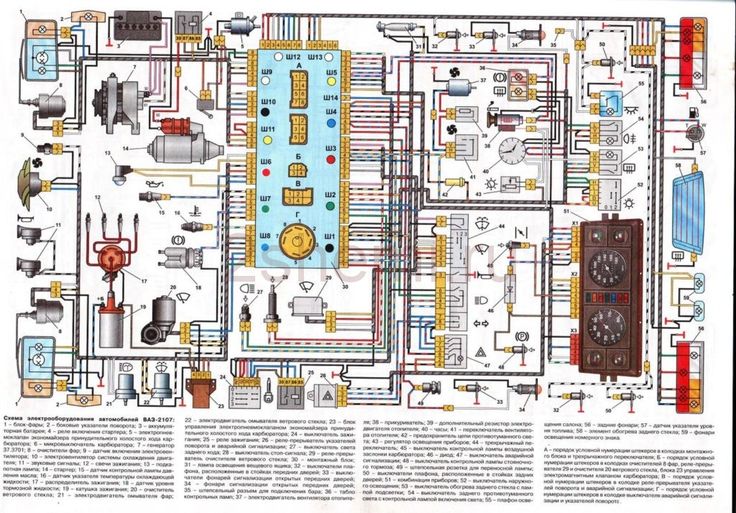

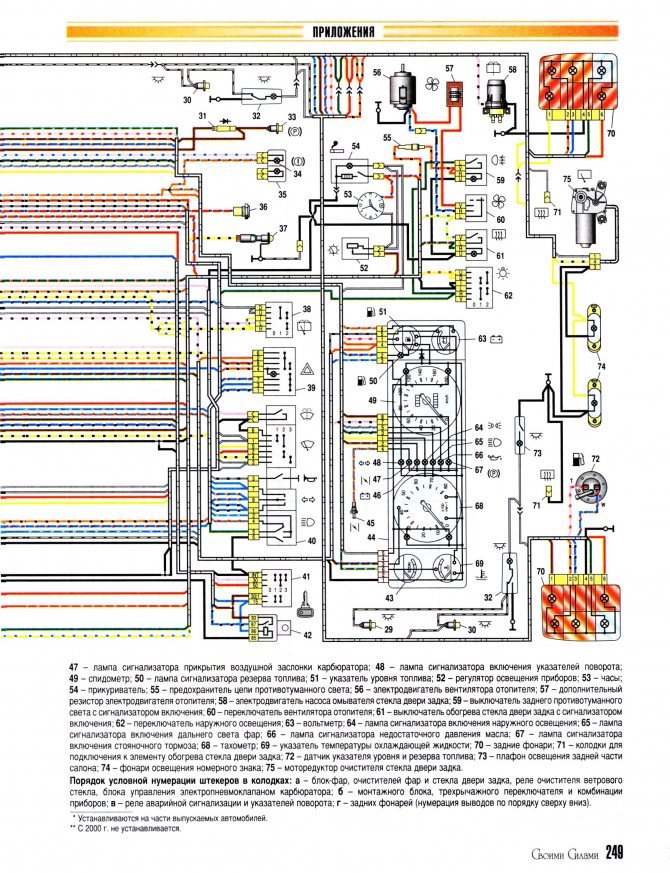

Ваз 2107 Электросхема

1 фары

2 повторители

3 Аккумулятор

4 реле стартера

5 пневмоклапан карбюратора

6 микрушка стоит на карбюраторе

7 генератор

8 моторчик очистителя фар

9 датчик вентилятора охлаждения

10 вентилятор охлаждения

11 сигналы

12 трамблер

13 свечи

14 стартер

15 датчик температуры(датчик температуры воды,водяной датчик)

16 лампочка освещения моторного отсека(включается при открытом капоте и включенных габаритах)

17 датчик давления масла(для лампочки масла на щитке приборов)

18 датчик уровня тормозной жидкости(стоит на тормозном бочке под капотом)

19 моторчик дворников

20 блок управления пневмоклапаном карбюратора

21 катушка зажигания (+Б это плюсовой провод)

22 моторчик, насос омывателя фар

23 моторчик, насос омывателя лобового стекла

24 монтажный блок предохранителей

25 реле моторчика дворников(минутка)

26 реле аварийки и поворотов

27 тормозная лягушка(находится над тормозной педалью)

28 лягушка заднего хода(находится на задней части кпп со стороны глушителя)

29 реле зажигания

30 замок зажигания

31 под рулевой переключатель дворников,света дальнего ,ближнего,поворотов.

На нем же установлен контакт сигнала значок в  виде дудки

32 кнопка аварийки

33 розетка для переноски (находится над педалями,возле тормозной лягушки)

34 кнопка печки

35 резистр моторчика печки (находится внутри корпуса печки)

36 лампочка включения подогрева заднего стекла

37 лампочка индикатор тормозной жидкости(загорается при малом уровне торомзной жидкости)

38 блок сигнализаторов

39 моторчик печки

40 подсветка бардачка

41 кнопки вкл/выкл освещения салона (стоят на передних стойках передних дверей)

42 кнопки вкл/выкл фонариков передних дверей(устанавливались до 1998 года)

43 фонарики открытых дверей ( устанавливались до 1998 года)

44 соединительная колодка ( а кто его знает куда 🙂

45 прикуриватель

46 часы

47 регулировка подсветки приборов (стоит на бороде в левом верхнем углу)

48 диод проверки исправности лампочки малого уровня тормозной жидкости

49 указатель топлива

50 лампочка резерва топлива

51 спидометр

52 индикатор включения поворотов и аварийки

53 лампочка заслонки (подсоса)

54 индикатор зарядки (в виде аккумулятора на щитке приборов)

55 кнопка вкл/выкл подсоса (стоит за ручкой подсоса)

56 щиток приборов

57 экономайзер

58 кнопки вкл/выкл освещения салона на стойках задних дверей

59 указатель температуры

60 тахометр

61 лампочка включения ручника ( на щитке приборов в виде (Р) )

62 лампочка индикатор масла- малого давления

63 лампочка индикатор включения дальнего света

64 лампочка индикатор включения габаритов

65 вольтметр

66 кнопка вкл/выкл лампочки (61) ручника(стоит под ручником)

67 кнопка вкл/выкл габаритов(света)

68 кнопка вкл/выкл обогрева заднего стекла

69 кнопка вкл/выкл задних противотуманок (противотуманки встроены в заднем фонаре в блоке габаритов в виде лампочки мощностью 21W ) 70 предохранитель задних противотуманок

71 плафон освещения салона,может стоять как на потолке(старый образец),так и на средних стойках

72 задние фонари

73 датчик уровня топлива (стоит в баке, сверху)

74 провод подключения обогрева заднего стекла плюсовой (+)

74а провод подключения обогрева заднего стекла минусовой (-) масса

75 подсветка номера

А -этот разъем применяется на:фары,моторчик очистителя фар,моторчик стеклоочистителя лобового стекла, реле дворников (минутка),блок управления пневноклапаном карбюратора,

Б- блок предохранителей, под рулевой переключатель(гитара),реле аварийки и поворотов.

Г-задние фонари.

Д-кнопка аварийки

При копировании данного материала ссылка на сайт обязательна
