Как работают амортизаторы?

Амортизаторы могут быть газовыми, масляными и газомасляными. Мы рассмотрим, в чем достоинства и недостатки каждого из них, какие из них являются самыми надежными и многое другое.

Для чего нужны амортизаторы в автомобиле

Перед обсуждением особенностей амортизаторов, стоит рассказать об их принципе работы. В классическом варианте компоновки один амортизатор приходится на одно колесо, вернее, на каждую из точек опоры автомобиля. Бывает, что для каждой из точек опоры применяют по два, а иногда и больше амортизаторов, но такое происходит только в частных случаях.

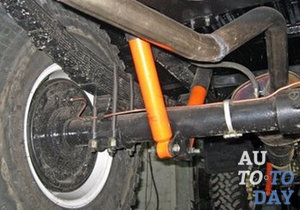

Амортизатор, находясь у точки опоры между подвеской и кузовом, по сути своей является устройством для гашения (демпфирования) или предотвращения колебаний, возникающих в машине. Большинство скажет, что такой деталью считается пружина (рессора), и они будут абсолютно правы. Однако пружина не может эффективно и быстро погасить колебания, возникающие после проезда неровных участков дороги, потому что работает она лишь в одну сторону, в то время как амортизатор работает в противоположном ей направлении.

Фактически пружина обладает значительным сопротивлением только при сжатии в подвеске, а при растяжении она не сможет эффективно гасить колебания. А вот амортизатор, наоборот, очень эффективно гасит возникшие колебания при «растяжении» подвески и оказывает минимальное влияние при её «сжатии». Именно таким образом амортизатор принимает участие в гашении колебаний кузова при его раскачивании.

Принцип работы амортизаторов

Работа амортизаторов заключается в следующем. По конструкции амортизатор состоит из цилиндра с поршнем внутри. На поршне имеются обратные клапаны с разным проходным сечением и, естественно, с различной пропускной способностью. В одну сторону расход проходящей через клапан среды (к примеру, масла) будет большой, что происходит при сжатии амортизаторов. В другую сторону, при растяжении, клапаны настроены так, что уменьшают расход, этим самым проявляя сопротивление растяжению амортизаторов.

Демпфирующими компонентами в амортизаторе могут быть воздушные камеры – они будут выступать в роли гасителей резких внутренних колебаний и ударов при передвижении поршня внутри корпуса цилиндра амортизатора. Принцип реализации этих камер в амортизаторах может быть разным, но смысл один. Они гасят колебания, а также обеспечивают хорошую равномерность хода по меняющемуся усилию во время работы амортизаторов. Помимо этого, газовая камера в амортизаторе изменяет свою жесткость по нелинейному закону, а именно, их жесткость становится больше во время сжатия либо растяжения, что не свойственно жидкости. Эти амортизаторы с наличием газовых камер называют газовыми амортизаторами.

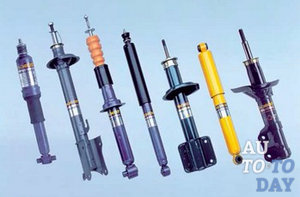

Особенности и различия амортизаторов

Мы уже говорили о масляных и газовых амортизаторах, но ничего не было сказано про газомасляные. Практически такие амортизаторы тоже должны считаться газовыми. Полностью газовых амортизаторов не существует, а существуют со смешанным типом среды – и с газом, и с маслом. Одни их называют просто газовыми амортизаторами, вторые газомасляными, однако и то, и другое название считается верным.

Масляные амортизаторы являются более жесткими, потому что в их составе имеется только одна рабочая среда – жидкое масло. Как известно, жидкости являются практически несжимаемыми, в результате ход и усилие амортизаторов находится в зависимости лишь от расхода среды через обратные клапаны в поршне цилиндров. Масляный амортизатор считается более жестким и менее инерционным по отношению к его перемещению.

Газовые амортизаторы считаются более мягкими, потому что второй рабочей средой является газ, который сжимаем, хоть и находится под давлением. В результате, он тоже будет принимать участие в плавности хода и в усилии на штоке амортизатора. По сравнению с масляным он будет более мягким и более инерционным в отношении передвижения штока.

Главной отличительной чертой газовых амортизаторов является их способность менять свойства в зависимости от дороги благодаря упомянутой выше нелинейности в работе. Можно сказать, что газовые амортизаторы более эластичны, так как при проезде неровных участков будут более мягкими, однако при больших перемещениях штока будут резко повышать свою жесткость. Широкий и меняющийся диапазон работы газовых амортизаторов считается их самым лучшим качеством.

Зачастую на практике получается так, что изготовители амортизаторов все делают по-другому. Газовые амортизаторы выходят более жесткими, а масляные – наоборот, мягкими.

Все это зависит от настраивания клапанов, объемов камер в амортизаторе и других конструктивных отличительных черт.

На каком варианте амортизаторов остановиться

Если говорить о рекомендациях, то выбор амортизаторов должен совпадать с советами завода-производителя для определенной машины, потому что они должны обеспечить необходимое усилие сопротивления, чтобы отлично работать. Не нужно проводить эксперименты ни со штатными амортизаторами, ни с любыми другими, значительно отличающимися от штатных. Каждый компетентный производитель, помимо того, что рассчитывает подвеску, также обладает значительным опытом в её свойствах и оказываемых влияниях на нее при эксплуатации. Это говорит о том, что лучшим вариантом будет использование только штатных амортизаторов. Практически всегда на любую модель машины можно найти штатные амортизаторы – и масляные, и газовые.

Если у вас вдруг возникли какие-то проблемы с подвеской, то мягкие амортизаторы лучше использовать для неровной дороги, а жесткие – для шоссе и автострад.

Ресурс и стоимость амортизаторов

Газовые амортизаторы имеют более сложную конструкцию, потому что есть дополнительные демпфирующие камеры с газом. Кроме того, для них используются уплотнительные поверхности, работающие с газом. К этим уплотнителям предъявляются жесткие требования, и технологии выполнения, соответственно, более сложные.

Ресурс зависит от качественных характеристик амортизаторов. Амортизаторы с хорошим качеством способны «отходить» больше 60 тыс. км. Но когда речь идет о ресурсе масляных и газовых амортизаторов при начальном одинаковом качестве, то масляные амортизаторы более просты и надежны. У масляных амортизаторов конструкция проще, что снижает их стоимость примерно на 20% по сравнению с газовыми.

Говорят, что газовые амортизаторы более спортивны, потому что более жесткие. Но как говорилось ранее, и повторим еще раз: все находится в зависимости от их настроек. В равных условиях, где применяются одинаковые материалы, один и тот же размер цилиндров и поршня, диаметр перепускных отверстий, идентичный ход амортизатора, масляные все-таки считаются более жесткими, чем газовые. Однако на практике изготовители газовые амортизаторы настраивают более жесткими.

Если смотреть на статистику, то у каждой четвертой машины необходимо менять амортизаторы. Износившиеся амортизаторы оказывают плохое влияние на управление автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Амортизаторы. Устройство и принцип действия

Амортизаторы передней и задней подвесок колес автомобиля предназначены для гашения колебаний кузова на упругих элементах при движении по неровностям дороги.

Принцип действия гидравлического амортизатора основан на перетекании жидкости из одной полости амортизатора в другую через малые проходные сечения, в результате чего амортизатор развивает сопротивление, поглощающее энергию колебательного движения. Сопротивление, развиваемое в переднем амортизаторе, при растяжении примерно в 3 раза больше сопротивления при его сжатии. Эти амортизаторы являются амортизаторами двухстороннего действия. Они гасят колебания как при ходе сжатия подвески (когда колесо приближается к кузову), так и при ходе отдачи (колесо отдаляется от кузова).

Гидравлические амортизаторы обеих подвесок телескопического типа, по принципу работы совершенно одинаковые и отличаются габаритными размерами, рабочей характеристикой клапанов отдачи (усилие растяжения в переднем амортизаторе в 2 раза больше), способом крепления (верхний конец заднего амортизатора имеет ушко) и отсутствием кожуха па переднем амортизаторе.

На рисунке показаны совмещенные разрезы переднего и заднего амортизаторов. В дальнейшем, при описании конструкции амортизаторов и их работы, иногда после порядкового номера детали в тексте будет помещен в скобках другой номер. Это будет повторяться лишь в тех случаях, когда одноименные детали переднего и заднего амортизаторов различные.

Устройство амортизатора

Амортизатор состоит из стального резервуара 4 (29), соединенного сваркой с нижней монтажной проушиной 1; внутри резервуара свободно помещен рабочий цилиндр 13 (30), изготовленный из стальной трубы. Снизу в рабочий цилиндр запрессован (до упора в торец) клапан сжатия, который состоит из корпуса 2, вставленного в него клапана 39 с пружиной 40 и седла 3 клапана. Седло клапана ввертывается в корпус; его положение подбирается заранее по заданной гидравлической характеристике клапана сжатия, а затем контрится ограничительной гайкой 38, которая, в свою очередь, имеет буртик, служащий упором пружинной звездочки 6, поджимающей к плоскости клапана сжатия тарелку 5 впускного клапана.

Рис. Амортизаторы подвесок колес автомобиля:
а — передний; б — задний; 1 — нижняя монтажная проушина; 2 — корпус клапана сжатии; 3 — седло клапана сжатия; 4 — резервуар переднего амортизатора; 5 — тарелка впускного клапана; 6 — звездочка впускного клапана; 7 — регулировочная шайба; 6 — пружина клапана отдачи переднего амортизатора; 9 — диск клапана отдачи; 10 — дроссельный диск клапана отдачи переднего амортизатора; 11 — звездочка перепускного клапана; 12 — ограничительная тарелка; 13 — рабочий цилиндр переднего амортизатора; 14 — шток переднего амортизатора; 15 — направляющая штока; 16 — пружина сальника; 17 — сальник резервуара; 18 — обойма сальника; 19 — обойма сальников; 20 — замочное кольцо переднего амортизатора; 21 — упорное кольцо переднего амортизатора; 22 — верхняя монтажная проушина; 23 — шток заднего амортизатора; 24 — гайка резервуара; 25 — нажимная шайба; 26 — войлочный сальник штока; 27 — резиновый сальник штока; 28 — кожух заднего амортизатора; 29 — резервуар заднего амортизатора; 30 — рабочий цилиндр заднего амортизатора; 31 — тарелка перепускного клапана; 32 — поршень; 33 — дроссельный диск клапана отдачи заднего амортизатора; 34 — тарелка клапана отдачи; 35 — регулировочная шайба клапана отдачи; 36 — пружина клапана отдачи заднего амортизатора; 37 — гайка клапана отдачи; 38 — ограничительная гайка впускного клапана; 39 — клапан сжатия; 40 — пружина клапана сжатия

Шток 14 (23) изготовлен из углеродистой стали. Рабочая поверхность штока 14 переднего амортизатора покрыта слоем хрома и отполирована. Шток 23 заднего амортизатора отполирован без покрытия слоем хрома. На верхнем конце штока 14 переднего амортизатора прорезана выточка под замковое кольцо 20, которое фиксирует упорное кольцо 21.

Верхний конец штока 23 заднего амортизатора приварен контактной сваркой к верхней монтажной проушине 22, а к фланцу проушины приварен кожух 28, защищающий шток и сальники от прямого попадания грязи и влаги. На нижнем конце штока гайкой 37 укреплен поршень 32 с деталями клапана отдачи и перепускного клапана.

Клапан отдачи включает дроссельный диск 10 (33), перекрывающий восемь отверстии поршня, расположенных по окружности ближе к его оси, диск 9, набор тонких регулировочных шайб 35, тарелку 31, тарированную пружину 8 (36), гайку 37, завернутую До упора, и комплект регулировочных шайб 7.

Перепускной клапан состоит из ограничительной тарелки 12 с шайбой, пружинной звездочки 11 и тарелки 31, закрывающей перепускные отверстия поршня, расположенные по окружности дальше от его оси.

Сверху рабочий цилиндр закрыт направляющей 15 штока, изготовленной из цинкового сплава. Внутри направляющей помещена металлокерамическая втулка, по которой перемещается шток. Войлочный сальник 26, расположенный под гайкой резервуара, защищает внутреннюю полость от проникновения грязи, а внутренний резиновый сальник 27, установленный в обойме 19 и поджимаемый пружиной 16 через обойму 18, препятствует выходу жидкости из амортизатора. Для уплотнения резервуара между обоймой и направляющей штока размещен уплотняющий сальник 17, который сжимается через фибровую шайбу 25 при завертывании гайки 24.

Принцип действия амортизатора

При плавном сжатии амортизатора жидкость, находящаяся под поршнем, испытывает сжатие, однако ввиду практической несжимаемости она вынуждена перетекать из полости В рабочего цилиндра в полость меньшего давления. Жидкость движется в двух направлениях. Большая часть жидкости перетекает через восемь отверстий К, приподнимая при этом тарелку перепускного клапана, прижатую слабой пружинной звездочкой, в полость Л (движение жидкости показано на рисунке а тонкими стрелками). Жидкость, вытесняемая из полости В, не полностью перетекает в полость А; часть ее, равная объему вводимого в амортизатор штока, выходит в полость С через два паза Т в корпусе клапана сжатия.

При резком нажатии на шток давление жидкости под поршнем в полости В возрастает, вследствие чего клапан сжатия открывается и сжимает пружину (движение жидкости показано жирными стрелками). Жидкость перетекает в верхнюю полость А рабочего цилиндра так же, как при плавном ходе сжатия. Перепускной клапан при ходе сжатия практически не влияет на гидравлическое сопротивление, развиваемое амортизатором. Требуемое сопротивление, необходимое при резком сжатии, обеспечивается клапаном сжатия.

При обратном ходе, т.е. при перемещении поршня вверх (ход отдачи), жидкость из верхней полости А рабочего цилиндра через отверстия П в поршне и четыре выреза Н дроссельного диска (дроссельный диск заднего амортизатора имеет шесть вырезов) перетекает в нижнюю полость В рабочего цилиндра. Объем жидкости, вытесняемый из полости А, меньше освободившегося объема полости В под поршнем на величину объема штока, извлеченного из амортизатора. Освободившийся объем заполняется жидкостью, поступающей из полости С через отверстия Р клапана сжатия, приподнимает при этом тарелку впускного клапана, прижатую в плоскости клапана сжатия лапками слабой пружинной звездочки (движение жидкости показано на рисунке б тонкими стрелками).

При ходе отдачи, когда кузов автомобиля подбрасывается на упругих элементах подвесок колес вверх, давление над поршнем в полости А рабочего цилиндра возрастает. Жидкость через отверстия П в поршне давит на диски клапана отдачи и отгибает их. Одновременно сжимается пружина клапана, подпирающая диски, а проходное сечение для перетекания жидкости увеличивается. Требуемое гидравлическое сопротивление для гашения колебаний при ходе отдачи обеспечивается тарированной пружиной клапана отдачи. Полость В при резкой отдаче заполняется так же, как и при плавном движении поршня. Впускной клапан не оказывает существенного влияния на гидравлическое сопротивление при работе амортизатора; он предназначен для свободного впуска жидкости в полость В.

Рис. Схема работы амортизатора:
а — сжатие; б — растяжение

устройство, проверка, признаки неисправности, замена

Амортизатор – это устройство для гашения колебаний кузова автомобиля при проезде неровностей. От исправности и правильной работы амортизаторов зависит ваша безопасность на дороге. В сегодняшней статье я расскажу вам об устройстве и принципе работы амортизаторов, какие у них бывают неисправности, а также о ремонте и замене амортизаторов.

Устройство и принцип работы амортизатора автомобиля

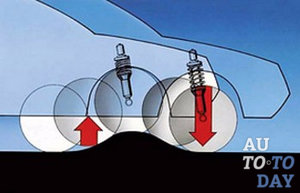

Итак, что такое амортизатор и для чего он нужен? При проезде неровностей на колеса автомобиля воздействуют разные силы. Эти силы передаются на кузов автомобиля при помощи пружин и системы рычагов подвески. Значительная часть сил гасится пружинами и рычагами подвески. Но, каждое действие имеет противодействие.

К примеру, наехало колесо автомобиля на кочку, пружина сжалась (т.е. взяла на себя удар, накопила энергию) и вы практически ничего не почувствовали. Но пружина уже сжата и она обязательно должна разжаться и сделав это, она отдаст часть накопленной энергии на кузов автомобиля, по-простому подбросит его вверх. Подбросив кузов вверх, пружина находится без нагрузки и тянет за собой вверх колесо, пытаясь оторвать его от дороги. Так будет происходить ровно до того момента пока кузов автомобиля опять не начнет давить на пружину и соответственно на колесо. В этот момент колесо практически не касается дороги, и вы рискуете потерять управление. Кузов, надавив на пружину и прижав колесо к дороге, опять сжал пружину, которая накопила энергию, и которая обязательно через доли секунды начнет разжиматься, и весь цикл начнется заново. И так будет продолжаться до тех пор, пока колебания не затухнут. Но как только затухнут колебания, обязательно появится еще одна кочка на дороге и все начнется с новой силой.

Для того чтобы предотвратить раскачку кузова автомобиля, а также чтобы предотвратить передачу энергии разжатия от пружины к кузову автомобиля и используют амортизаторы. Эти устройства не позволяют возникать колебаниям пружины при разжатии, а если они и возникают, то оперативно их гасят.

В статье я не буду вдаваться в древние времена (по автомобильным меркам) и рассказывать об амортизаторах фрикционного типа. Начну свой рассказ с распространенных повсеместно амортизаторах – это амортизаторы гидравлического типа.

На сегодняшний день в автомобилях используются гидравлические амортизаторы двух типов – это однотрубные и двухтрубные. Или как их еще называют в народе масляные, газомасляные и газовые. Что не совсем верно, потому что на данный момент на рынке практически не осталось только масляных амортизаторов. Подавляющее большинство современных амортизаторов — газомасляные. И отличаются они устройством – однотрубный и двухтрубный. Газовые амортизаторы используются при повышенных нагрузках, например в автоспорте, и стоят в разы дороже, чем газомасляные амортизаторы.

Итак, дальше речь у нас пойдет о газомасляных амортизаторах, которые мы будем делить на однотрубные двухтрубные.

Двухтрубные амортизаторы

Двухтрубные амортизаторы представляют собой две трубы вставленные в друг друга. Внутри внутренней трубы расположен рабочий поршень (1) с клапаном (2), который прикреплен к штоку (3) амортизатора. На дне внутренней трубы расположен клапан (2). Вся эта конструкция заполнена маслом (4). Вверху, между внешней и внутренней трубой находится компенсационный газ (5) под небольшим давлением.

При нажатии на шток (3) рабочий поршень (1) двигается вниз и частично перепускает через клапан (2) масло в верхнюю часть внутренней трубы. Повышенное давление под поршнем (1) компенсируется перепусканием масла через клапан (2) расположенный на дне внутренней трубы. Избыточное давление во внешней трубе компенсируется сжатием газа (5). При прекращении надавливания на шток (3) газ разжимается, создает повышенное давление масла во внешней трубе. Масло из внешней трубы, через клапан (2), расположенный на дней внутренней трубы, устремляется во внутрь внутренней трубы и давит на рабочий поршень (1). Рабочий поршень начинает двигаться вверх и через клапан (2) расположенный на рабочем поршне перепускает масло в нижнюю часть внутренней трубы. Этот процесс продолжается до тех пор, пока давление во всех трех полостях не уравняется.

Сложно? Да, не просто. Именно поэтому сейчас при производстве автомобилей двухтрубные амортизаторы используются все реже и реже.

К достоинствам амортизаторов такого типа можно отнести:

• Относительная простота изготовления;
• Меньшие требования к уплотнительному кольцу штока;
• Возможность ремонта;
• Более плавный и мягкий ход автомобиля.

К недостаткам можно отнести:

• Большой риск потери своих свойств из-за смешения газа и масла;
• Риск перегрева амортизатора из-за смешения газа и масла;
• Замедленная реакция на неровности дороги;
• Худшая управляемость автомобиля на неровностях дороги.

В целом, эти амортизаторы можно использовать на автомобилях, которые передвигаются по очень хорошим дорогам или по плохим дорогам, но на очень небольших скоростях. Удовольствие честно скажу, так себе.

На данный момент эти амортизаторы устанавливают в заднюю подвеску бюджетных автомобилей. И с каждым днем количество таких автомобилей становится все меньше и меньше.

Однотрубные амортизаторы

Однотрубные амортизаторы произвели настоящую революцию на рынке автомобилей. Эти амортизаторы сейчас используются практически повсеместно, от бюджетных до самых дорогих автомобилей.

Представляют собой трубу заполненную маслом (4). В масле находится рабочий поршень (1) с клапаном (2), который присоединен к штоку (3). В нижней части амортизатора находится разделительный поршень (6), который отделяет газ от масла. Ниже разделительного поршня (6) находится газ (7) под большим давлением (20 – 25 атм).

При надавливании на шток (3) рабочий поршень (1) сжимает под собой масло (4) и частично перепускает его через клапан (2) в верхнюю часть амортизатора. Повышенное давление под рабочим поршнем давит на разделительный диск (6) который в свою очередь сжимает газ (7). При прекращении надавливания на шток (3), сжатый раз (7) разжимается и через разделительный поршень (6) передает давление маслу (4) которое находится под рабочим поршнем (1). Давление масла толкает рабочий поршень (1) вверх, который движется вверх и перепускает через поршень (2) масло в область под собой. Этот процесс происходит до тех пор, пока давление газа, масла над и под поршнем (1) не уравновесится.

Намного проще, мне кажется.

К достоинствам амортизаторов такого типа можно отнести:

• Моментальное реагирование на неровности дороги;
• Практически эталонная управляемость автомобиля;
• Невозможность смешения газа и масла;
• Практически отсутствует возможность перегрева.

К недостаткам можно отнести:

• Невозможность ремонта;
• Сложность изготовления уплотнительного кольца штока из-за повышенного давления;
• Меньший комфорт на плохих дорогах.

Признаки неисправности амортизатора

К признакам неисправности амортизатора можно отнести:

• Течь масла из уплотнительного кольца штока;
• Сквозная коррозия корпуса амортизатора;
• Люфт между штоком и корпусом амортизатора;
• Не полное выталкивание штока на снятом амортизаторе.

При любой из этих неисправностей следует заменить пару амортизаторов на оси автомобиля.

Ремонт амортизатора с помощью ремкомплекта

Сразу следует сказать, что отремонтировать можно только двухтрубные амортизаторы.

Для ремонта вам понадобится:

• Ремкомплект амортизатора;
• Масло для автоматических КПП;
• Специальный ключ для верхней крышки амортизатора;
• Много чистой ветоши;
• Обезжиривающий состав (очиститель тормозов).

Все это вы можете приобрести в автомагазине.

Для проведения процедуры ремонта амортизатора нужно поддерживать максимальную чистоту на рабочем месте. Даже самая маленькая песчинка, попавшая внутрь амортизатора, может вывести его из строя.

Для начала следует снять амортизатор с автомобиля и очистить его корпус. После этого открутить верхнюю крышку амортизатора и разобрать его. Для пущей надежности записывайте или фотографируйте взаимное расположение деталей амортизатора. Затем, отмойте от старого масла и обезжирьте все металлические части амортизатора. Замените все резинки в амортизаторе новыми из ремкомплекта. Залейте в амортизатор новое масло и закрутите крышку. После этого следует прокачать амортизатор, для этого установите амортизатор вертикально штоком вверх и несколько раз плавно надавите на шток.

После этих процедур амортизатор готов к установке на автомобиль.

Замена амортизаторов

Замену амортизаторов следует производить на вывешенном и хорошо закрепленном автомобиле. Снимите амортизатор с автомобиля. Для подвески типа МакФерсон (пружина одета на шток амортизатора) вам потребуются специальные стяжки для сжатия пружины. Сожмите пружину (внимание, очень травмоопасный момент, надежно фиксируйте пружину в сжатом состоянии) и открутите гайку на верхней опоре амортизатора. Снимите опору и пружину. Замените пыльники и отбойники амортизатора. Соберите амортизационную стойку в обратном порядке и установите ее на автомобиль.

Принцип действия амортизатора

Назначение

Амортизатор нужен для гашения ударов и толчков, которые получает корпус автомобиля через колеса, во время движения. Кроме того, амортизатор обеспечивает надежный контакт колес автомобиля с дорожным покрытием. Так что его назначение – не только комфорт, но и безопасность.

Первые автомобили не были оборудованы амортизаторами. Их функцию выполняли рессоры – вибрации гасились за счет трения стальных листов друг о друга. В связи с тем, что скорость, с которой автомобили могли передвигаться, постоянно росла, для комфорта и безопасности приходилось придумывать новые системы. Так, амортизаторы существовали в виде пакета сжатых фрикционных дисков. Это работало следующим образом: диски поворачивались относительно друг друга с усилием, за счет которого и гасились вибрации. От такой конструкции спустя какое-то время пришлось отказаться, так как диски перегревались и быстро изнашивались.

Выход был найден в 20-е годы XX века. Решением проблемы стало использование жидкости, которая гасила вибрации кузова, перемещаясь под давлением из одной емкости в другую.

Устройство и принцип работы

По своей конструкции амортизаторы можно разделить на несколько основных типов. По структуре их обычно делят на одно– и двухтрубные.

Амортизаторы различаются и характером жидкости, которой они наполнены: гидравлические и газовые (с гидравлическим газовым подпором). Существуют и просто газовые амортизаторы, газ в которых находится под очень высоким давлением (порядка 60 атм), но применяются они крайне редко. Принцип же работы у всех типов примерно одинаковый.

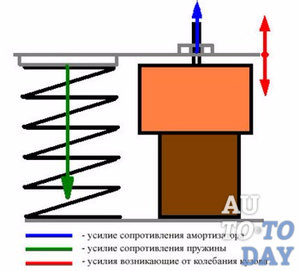

Чтобы понять, как работает амортизатор, а точнее – на что эта работа направлена, нужно представлять себе его взаимодействие с другими частями подвески и кузова автомобиля. Итак, амортизатор предназначен для уменьшения амплитуды колебаний кузова автомобиля, вызванных работой упругого элемента. В качестве такого элемента может выступать пружина амортизатора,которая закрепляется на нем.  Такая конструкция называется стойкой амортизатора. Ее верхняя часть соединена с кузовом машины, а нижняя – с рычагом.  Поэтому то, насколько кузов и пружина будут плавно подниматься и опускаться, напрямую зависит от плавности движения деталей самого амортизатора.

Теперь остановимся подробнее на общем устройстве амортизаторов. Работа амортизатора основывается на гидравлическом сопротивлении, или сопротивлении газа. В качестве жидкости выступает масло. Существуют разновидности амортизаторов, в которых помимо масла сопротивление дает сжимающийся и разжимающийся газ.

Сам амортизатор можно условно разделить на цилиндр и поршень. Внутри цилиндра, в зависимости от модификации, находятся камеры либо с маслом и газом, либо с маслом и воздухом. В обоих случаях поршень ходит внутри цилиндра, поднимаясь и опускаясь. В первом случае – поршень перемещается с сопротивлением, которое создается за счет перетекания масла через клапаны в другую камеру. Во втором – поршень сопротивляется давлению, которое оказывает сжимающаяся камера с газом. Важно понимать, что такое сопротивление происходит от того, что газ довольно плохо сжимается и разжимается. Получается, что за счет этих сопротивлений и происходит плавное, размеренное движение поршня, что в результате приводит к гасящему толчки эффекту.

Эксплуатация

Определить неполадки, связанные с работой амортизатора не представляет особого труда: при попадании на кочки автомобиль заметно трясет, слышны характерные постукивания. Основной проблемой, связанной с приходом этого устройства в негодность, является то, что процесс этот происходит постепенно, за исключением газо-масляных амортизаторов, которые за счет своей конструкции могут выйти из строя мгновенно. Таким образом, водитель может приспособиться к изменяющемуся поведению автомобиля и не спешить с ремонтом. Тем временем, увеличивается и тормозной путь и износ покрышек, ухудшается рулевое управление. С одной стороны – мелочи, с другой,  при экстренной ситуации неисправность амортизаторов может значительно повлиять на ее исход.

На автомобилях, которые оборудованы электронными системами торможения (ABS, EBD и т. д.), неисправные амортизаторы часто приводят к сбоям в электронике.

Устройство и работа амортизаторов.

Устройство и работа амортизаторов



На этой странице рассмотрены особенности устройства и принцип действия телескопических амортизаторов — гидравлического и газонаполненного (газового).

***

Гидравлический телескопический амортизатор

Гидравлические телескопические амортизаторы отличаются тем, что конструктивно они выполняются в виде двухтрубных, а в качестве рабочего тела используют только жидкости.

На рис. 1 показана типовая конструкция телескопического амортизатора, применяемого на отечественных автомобилях.

Поршень 14 через шток 18 и верхнюю проушину 1 соединен с несущей системой (рамой или кузовом) автомобиля. Труба 16, в которой закреплен цилиндр 17, соединена с колесом через нижнюю проушину 1.
Поршень 14 делит рабочее пространство цилиндра 17 на две полости. В верхней части шток 18 перемещается в направляющей втулке и уплотнен уплотнительной манжетой, расположенной в обойме 3. Уплотнение прижимается специальной гайкой по резьбе трубы 16 к направляющей втулке, а так прижимается к цилиндру 17.
Таким образом, амортизатор имеет три полости: в цилиндре над поршнем, под поршнем, а также между цилиндром 17 и трубой 16.

В нижней части рабочего цилиндра расположен корпус, в котором установлены впускной клапан 9 и клапан сжатия 10, прижатый пружиной 11. Эти клапаны закрывают отверстия 13 и 12, расположенные в корпусе.

Кожух 2 защищает шток 18 от грязи и повреждений.
Во время хода сжатия рессоры (или пружины) поршень амортизатора движется вниз. При этом основная часть рабочей жидкости через перепускной клапан 5 со слабой пружиной перетекает в полость над поршнем, встречая незначительное сопротивление со стороны клапана. Другая часть жидкости переходит в кольцевую компенсационную полость между цилиндром 17 и трубой 16.

При резком сжатии амортизатора дополнительно открывается разгрузочный клапан 10, вследствие чего уменьшается нарастание сопротивления перетеканию жидкости в компенсационную полость.

Усилие пружины 11 клапана сжатия создает необходимое сопротивление амортизатора, в следствие чего частота и амплитуда колебаний подвески и подрессоренных масс автомобиля снижается.

При перемещении штока рабочая жидкость, частично просачиваясь через зазор между направляющей втулкой и штоком, поступает через отверстие 19 в полость между цилиндром 17 и трубой 16, разгружая тем самым уплотнительную муфту от действия высокого давления рабочей жидкости.

Таким образом, сопротивление сжатию определяется сопротивлением перетекания рабочей жидкости в компенсационную полость.

При ходе отбоя, когда поршень перемещается вверх, рабочая жидкость перетекает в нижнюю полость через каналы в поршне и калиброванное отверстие в клапане 7. В это же время жидкость через отверстия, преодолевая сопротивление впускного клапана 9, поступает в цилиндр 17.

При резком отбое перетекание жидкости дополнительно обеспечивается открытием разгрузочного клапана 7.
Существенную роль в надежной работе амортизатора играет узел уплотнения штока 18.

В качестве рабочей жидкости в гидравлических телескопических амортизаторах применяются амортизаторные жидкости АЖ-12Т, МГП-10, МГП-12 или смеси трансформаторного и турбинного масла.
Основные требования, предъявляемые к амортизаторным жидкостям – хорошие противопенные свойства, и малая зависимость вязкости от температуры.

***



Газонаполненный амортизатор

Газонаполненные амортизаторы, в отличие от гидравлических, конструктивно выполняются однотрубными. Если в гидравлическом двухтрубном амортизаторе рабочая жидкость находится в непосредственном контакте с воздухом, то в газонаполненном амортизаторе (рис. 2) рабочая жидкость изолирована от воздуха плавающим поршнем 8 с уплотнителем 9. Таким образом, корпус 7 в нижней части заполнен рабочей жидкостью 5, а в верхней части – газом 6.
Давление газа в верхней полости – 0,6…0,8 МПа.

Иногда газонаполненные амортизаторы называют газовыми, что не совсем правильно, поскольку основным рабочим телом в них является не газ, а жидкость. Сжатие газа в таких амортизаторах направлено лишь на компенсацию объема цилиндра, который вытесняется поршневым штоком. В качестве газа для газонаполненных амортизаторов чаще всего используется нейтральный азот, который закачивается под давлением.

Поршень 12 закреплен на штоке гайкой 10. В поршне выполнены каналы 11 переменного сечения, а на его цилиндрической поверхности имеются щели.
Каналы 11 перекрыты дисками 13, соприкасающимися с шайбой 15, образуя клапан.
Герметичность штока и корпуса обеспечивается уплотнительным узлом, в который входят резиновая шайба 3, уплотнительная манжета 1, направляющая 17 штока, фасонная шайба 4 и запорное кольцо 2.

Жидкость под давлением омывает резиновую шайбу 3 и уплотнительную манжету 1 и прижимает их к корпусу 7 и штоку 16.

При ходе сжатия (рис. 2, б) под давлением над поршнем диски 13 отжимаются от шайбы 15, и рабочая жидкость через звездообразные вырезы в дроссельной шайбе перетекает в надпоршневую полость.

При малых скоростях перемещения поршня диски 13 занимают первоначальное положение, и рабочая жидкость проходит в основном через зазор между поршнем и цилиндром. Таким образом, один клапан работает попеременно на сжатие и на отбой.

При резких перемещениях поршня гашение происходит в основном за счет газовой подушки. Так, при ходе сжатия плавающий поршень 8 сжимает газ 6 и компенсирует изменение объема рабочей жидкости в рабочей полости амортизатора из-за входа в нее штока.
При ходе отбоя давление сжатого газа перемещает плавающий поршень 8 вниз, компенсируя изменение объема рабочей жидкости вследствие выхода штока 16 из цилиндра амортизатора.

Рабочие жидкости, применяемые в качестве рабочего тела в газонаполненных амортизаторах, аналогичны жидкостям, применяемым в гидравлических телескопических амортизаторах.

***
