Блок предохранителей и реле
Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.
Вариант 1
Фото — пример
Схема
Обозначение предохранителей
| 1 | 8А Правая противотуманная фара |
| 2 | 8А Левая противотуманная фара |
| 3 | 8А Очистители фар (в момент включения), реле включения очистителей фар (контакты), клапан включения омывателя фар |
| 4 | 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5 | 3А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
| 6 | 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
| 7 | 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
| 8 | 16А Сигнал, выключатель сигнала, электромотор вентилятора радиатора |
| 9 | 8А Лампа левых габаритов, лампа левых задних габаритов |
| 10 | 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар |
| 11 | 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
| 12 | 16А Прикуриватель, розетка для лампы переноски |
| 13 | 8А Дальний свет правой фары |
| 14 | 8А Дальний свет левой фары, контрольная лампа дальней оптики |
| 15 | 8А Ближний свет правой фары |
| 16 | 8А Ближний свет левой фары |
За прикуриватель отвечает предохранитель номер 12 на 16А.
Назначение реле
| К1 | Реле включения очистителей фар |
| К2 | Реле — прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле дальнего света фар |
| К6 | Реле омывателя фар |
| К7 | Реле включения стекло подъемников |
| К8 | Реле включения звуковых сигналов |
| К9 | Реле вентилятора |
| К10 | Реле обогревателя заднего стекла |
| К11 | Реле включения ближнего света фар |

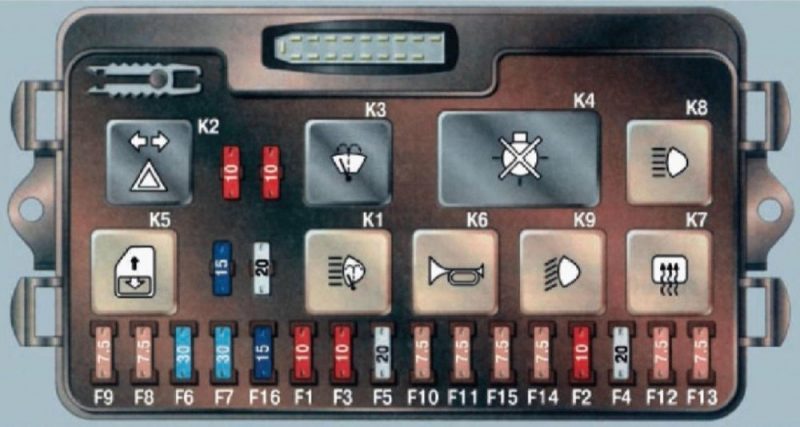

Вариант 2
Фото — схема
Описание
| 1 | 10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар |
| 2 | 10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 3 | 10А Задние фонари (лампы стоп — сигнала) Плафон освещения салона |
| 4 | 20А Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель |
| 5 | 20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 6 | 30А Электро стекло подъемники передних дверей Реле включения электро стекло подъемников |
| 7 | 30А Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электро вентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 8 | 7,5А Левая противотуманная фара |
| 9 | 7,5А Правая противотуманная фара |
| 10 | 7,5А Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 11 | 7,5А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 12 | 7,5А Правая фара (ближний свет) |
| 13 | 7,5А Левая фара (ближний свет) |
| 14 | 7,5А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 7,5А Правая фара (дальний свет) |
| 16 | 15А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр |
За прикуриватель отвечает предохранитель номер 4 на 20А.
Реле
| К1 | Реле включения очистителей фар | |
| К2 | Реле — прерыватель указателей поворота и аварийной сигнализации | |
| К3 | Реле очистителя ветрового стекла | |
| К4 | Реле контроля исправности ламп | |
| К5 | Реле включения стекло подъемников | |
| К6 | Реле включения звуковых сигналов | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения дальнего света фар | |
| К9 | Реле включения ближнего света фар | |
Вариант 3
Схема
Назначение
| 1 | 10А Правая противотуманная фара |
| 2 | 10А Левая противотуманная фара |
| 3 | 10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
| 4 | 20А Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электро вентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 10А Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 | 10А Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электро стеклоподъемники и реле включения электро стеклоподъемников |
| 7 | 10А Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 | 20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 10А Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 10А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 | 20А Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 | 10А Правая фара (дальний свет) |
| 14 | 10А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 10А Левая фара (ближний свет) |
| 16 | 10А Правая фара (ближний свет) |
За прикуриватель отвечает предохранитель номер 12 на 20А.
Назначение реле представлено на схеме.
Отдельно, вне блока на некоторые модели устанавливается реле стартера, на заднюю стенку подкапотного пространства.
Дополнительный блок
Размещается в салоне, под панелью справа, преимущественно на машинах с инжекторными типами двигателя.
Фотография
Схема
Расшифровка
| 1 | 15А Главное реле |
| 2 | 15А Цепь питания системы впрыска (вход не отключаемого напряжения) |
| 3 | 15А Топливный насос |
Реле | |
| К1 | Главное реле |
| К2 | Реле электро бензонасоса |
| К3 | Реле электро вентилятора системы охлаждения |
Остались вопросы? Задавайте их в комментарии.
Предохранители ваз 2109: где находятся, замена
Блок предохранителей ВАЗ 2109 (далее – БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования.
В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.
На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.
Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60.
Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.
Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.
Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.
Основным различием этих двух типов БП является:
- разное обозначение деталей устройства;
- различный номинал предохранителей;
- кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.
Маркировка 17.3722
Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.
Схема БП старого образца Блок старого образца ВАЗ 2109
Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.
Назначения компонентов БП старого типа
Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.
| Номер | Предназначение |
| 1 | Отвечает за функционирование элементов очистки передних фар. |
| 2 | Это реле определяет работоспособность движка для омывания заднего стекла. |
| 3 | Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации. |
| 4 | Защищает от поломки моторчик дворников лобового стекла. |
| 5 | При помощи этих перемычек можно определить, работает ли лампа или нет. |
| 6 | Этот компонент защищает от перенапряжения механизм обогрева заднего стекла. |
| 8 | Лампы фары дальнего света. |
| 9 | Лампы фар ближнего света. |
| 11 | Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора. |
| 12 | Отвечает за работу клаксона. |
Маркировка 2114-3722010-60
Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.
Электросхема нового типа БП на ВАЗ 2109 с 1998 года.
Ниже приведена таблица с объяснением каждой детали устройства.
Описание назначения компонентов БП нового типа
Также рассмотрим предназначение реле.
| Номер | За что отвечает |
| К1 | Без этого компонента невозможна работа движка омывателя заднего стекла. |
| К2 | Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой. |
| К3 | Отвечает за работу движка очистителя лобового стекла. |
| К4 | Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства. |
| К5 | Этот компонент обеспечивает работоспособность ламп дальнего света. |
| К6 | Эта деталь обеспечивает работу устройства омывателя фар. |
| К7 | Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто. |
| К8 | Клаксон. |
| К9 | Защищает от перенапряжения вентилятор охладительной системы. |
| К11 | Обеспечивает работоспособность устройства подогрева заднего стекла. |
| К12 | Лампы ближнего света. |
Процесс снятия и замены
На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос.
Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену.
В принципе, процесс смены ничем не отличается.
Разница заключается только в схеме БП и разном корпусе самих ПП.
Для карбюраторных и инжекторных двигателей
- В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
- Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
- Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом.
- Замените выгоревшую деталь на новую соответствующего номинала.
Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.
Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.С левой стороны относительно движения авто под лобовым стеклом вы найдете черный блок, в котором установлены все ПП и реле. Демонтируйте крышку, оттиснув фиксаторы сбоку. При помощи щипцов (БП маркировки 2114-3722010-60) извлеките выгоревшую деталь из посадочного гнезда. В случае со старым блоком маркировки 17.3722 извлеките выгоревший элемент руками. Красной стрелкой на фото показано, где на корпусе ПП нанесена цифра. При замене номинал необходимо соблюдать. Установите на место выгоревшего ПП новый элемент, соблюдая номинал. Не забудьте закрыть крышку БП и подключить аккумулятор.
Видео от Сергея Зукола «Переделка БП ВАЗ 2109»
В этом видео показан процесс переделки БП со старого образца на новый.
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Источник: https://avtozam.
com/vaz/2109/raspolozhenie-predohranitelej/
Монтажный блок ВАЗ 2109
просмотров 72 732 Google+
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.
На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.
Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.
Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60
| № предохранителя’ | Защищаемые цепи |
| 1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
| 2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.Лампа освещения вещевого ящика |
| 5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6(8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
| 7 (8 А) F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
| 11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель» |
| 13 (8 А) F15(7,5А) | Правая фара (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
| 16 (8 А) F12 (7,5 А) | Правая фара (ближний свет) |
admin 10/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
Источник: https://avtolektron.ru/upravlyaemye-ustrojstva/dopolnitelnoe-oborudovanie/montazhnyj-blok-vaz-2109
Блок предохранителей ВАЗ 2109
Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.
Что нужно знать о блоке предохранителей ВАЗ 2109?
- Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
- На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).
Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
- Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.
К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.
Схема блока предохранителей ваз 2109
Монтажный блок 17. 3722
3722- (К6) реле включения фароочистителей;
- (К1) реле времени омывателя заднего стекла;
- (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
- (К3) реле стеклоочистителя;
- контактные перемычки на месте реле контроля исправности ламп;
- (К10) реле включения обогрева заднего стекла;
- запасной предохранитель;
- (К5) реле включения дальнего света;
- (К11) реле включения блыжнего света фар;
- предохранитель;
- (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
- (К8) реле включения звукового сигнала;
Монтажный блок 2114-3722010-60
- запасные предохранители F17-F29.
- плавкие предохранители F1-F16.
- реле включения ближнего света фар К9.
- реле включения дальнего света фар К8.
- реле включения звуковых сигналов К6.
- реле включения обогрева заднего стекла К7.
- реле включения очистителей фар К1.
- реле включения стеклоподъемников К5.
- реле контроля исправности ламп К4.
- реле очистителя ветрового стекла К3.
- реле-прерыватель указателей поворота и аварийной сигнализации К2.
Схема соединений монтажного блока 2114-3722010-60
- наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
- плавкие предохранители F1-F16.
- реле включения ближнего света фар К9.
- реле включения дальнего света фар К8.
- реле включения звуковых сигналов К6.
- реле включения обогрева заднего стекла К7.
- реле включения очистителей фар К1.
- реле включения стеклоподъемников К5.
- реле контроля исправности ламп К4.
- реле очистителя ветрового стекла К3.
- реле-прерыватель указателей поворота и аварийной сигнализации К2.
- реле-прерыватель указателей поворота и аварийной сигнализации К2;
- реле стеклоочистителя К3;
- реле питания стеклоподъемников (не устанавливается) К7;
- реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
- реле времени омывателя заднего стекла К1;
- реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
- реле включения фароочистителей К6;
- реле включения обогрева заднего стекла К10;
- реле включения звукового сигнала К8;
- реле включения дальнего света фар К5;
- реле включения ближнего света фар К11;
- наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;
Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения
1. Перегорание предохранителя (одного или нескольких)
Перегорание предохранителя (одного или нескольких)Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.
2. Окисления контактов платы с токоведущими дорожками
Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.
Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно.
Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.
Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.
Видео
Источник: https://autoepoch.ru/avtoazbuka/blok-predoxranitelej-vaz-2109.html
Замена предохранителя lada 2109 (ваз 2109)
Добро пожаловать! Предохранитель — он устанавливается в разных местах автомобиля, но многие автолюбители их месторасположение знают только в монтажном блоке (Эта та вещь которая в подкапотном пространстве находиться, под лобовым стеклом автомобиля) но кроме монтажного блока на инжекторных автомобилях они ещё в диагностическом блоке находиться, но там всего лишь три предохранителя но три важных а именно предохранитель защищающий главное реле (Главное реле в том же диагностическом блоке находится), предохранитель защищающий цепь системы впрыска и бензонасоса (Данный блок находится под бардачком на пассажирском месте и присутствует только на инжекторных автомобиля).
Примечание! Для того чтобы произвести замену предохранителя на автомобиле, нужны маленькие щипцы (Ими просто удобней предохранители извлекать) или просто руками можно воспользоваться!
Где находятся предохранители? Как мы уже сказали в двух местах, первое место как вы уже поняли это в подкапотном пространстве под лобовым стеклом автомобиля, там монтажный блок находится вы его ещё на фото 1 можете видеть он стрелкой указан, так вот крышка у него снимается (Она на боковых пластмассовых защёлках крепится) и после чего вы имеете полный доступ к большинству предохранителей на автомобиле, так же в диагностическом блоке находятся предохранители но это только если у вас инжекторный автомобиль, местонахождение данного блока так же показано на фото ниже под цифрой 2, на том фото изображена высокая панель приборов.
Когда нужно менять предохранители? Их меняют после перегорания, когда они перегорят вы сразу поймёте особенно если предохранитель идёт на что то важное (К примеру на дальний свет левой фары, дальний свет после перегорания предохранителя у вас сразу перестанет гореть а фара будет только ближнем светить), и запомните раз и на всегда, никогда и ни в коем случае не устанавливайте предохранитель на больше ампер чем это нужно, просто вы потом без проводки можете остаться и её менять придётся, так же хотим отметить тот факт то что предохранители просто так не горят у них причина есть, к примеру напряжение подскочило или вода на проводку попала, поэтому если у вас постоянно перегорает один и тот же предохранитель (Вернее не один и тот же, а постоянно перегорают предохранители идущие на одну цепь, просто чтобы вам было яснее мы написали что один и тот же) то откройте сперва схему (В интернете этой схемы навалом, пишите монтажный блок такого то образца и ищите свою схему) монтажного блока и смотрите что за цепь на которой у вас постоянно перегорают предохранители неисправно работает, к примеру если предохранитель идущий на ближней свет на левой фаре постоянно перегорает то смотрите фару и проводку которая к ней подсоединяется, есть вероятного того что на неё вода попадает или влага которой там быть не должно, так же изоляцию проводов смотрите и если оболочка в которой сами оголённые провода находятся порвана то это место изолентой обмотайте и помните, если тем местом где изоляция испорчена (Оболочку то есть слизало и сам провод оголился) провод будет задевать на массу (Об кузов или об двигатель будет задевать) то из-за этих задевай предохранитель и будет у вас перегорать постоянно, учтите это.
Примечание! Предохранитель на то перегорел он или же нет проверить очень легко и особенно радует тот факт то что большинство предохранителей идут прозрачными (Это специально сделано, чтобы можно было выявить нормальный и сгоревший предохранитель), в общём внутри предохранителей идёт цепь как вы видите на фото ниже (Стрелкой это место указано) цепь разорвана (Предохранитель значит перегорел и он не работает), она разрывается когда напряжение подскакивает до стольки ампер на сколько предохранитель не рассчитан и в связи с этим проводка у вас остаётся в норме и не перегорает, но после перегорания предохранителя всё на то что он идёт тоже прекращает свою работу (К примеру на сигнал звуковой предохранитель у вас сгорел, то сигнал работать уже не будет)!
Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?
Примечание! Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!
1.
В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.
Примечание! На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!
Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2109-vaz-2109.html
Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109
Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.
Для корректной работы всей системы автомобиля, используется электричество.
Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.
Основные знания о блоке на ваз 2109
- Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая».
Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.
Строение схемы блока предохранителей старого образца
Монтажный блок 17.
3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.
Ниже представлена расшифровка маркирования.
Реле
- К1 – отвечает за время омывания стекла сзади.
- К2 – поворотники и аварийка.
- К3 – стеклоочиститель.
- К5 – фары дальнего света.
- К6 – фароочиститель.
- К8 – отвечает за сигнал.
- К9 – включение вентилятора в системе охлаждения мотора.
- К10 – отвечает за обогрев стекла сзади.
- К11 – фары ближнего света.
Строение схемы нового блока
- К1 – фароочиститель.
- К2 – прерыватель поворотников и аварийки.
- К3 – очиститель лобового стекла.
- К4 – контроль за исправностью лампочек.
- К5 – отвечает за стеклоподъемник.
- К6 – сигнал звука.
- К7 – обогрев стекла заднего вида.
- К8 – дальний свет.
- К9 – ближний свет.
Предохранители
- Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от - токов короткого замыкания.
Ваз 2109 электросхема предохранителей обозначается таким образом.
- F1 – фарные очистители. Используют предохранитель (10А).
- F2 – повороты и аварийка (10А).
- F3 – задние стоп-сигналы и салонный плафон (10А).
- F4 – обогрев стекла и прикуриватель (20А).
- F5 – сигнал и вентилятор охлаждения (20А).
- F6 – стеклоподъемник на передних дверцах (30А).
- F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
- F8 – противотуманка Л (7,5А).
- F9 – противотуманка П (7,5А).
- F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
- F11 – правый габарит и фара (7,5А).
- F12 – фары ближнего света П (10А).
- F13 – фары ближнего света Л(7,5А).
- F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
- F15 – фары дальнего света П (7,5А).
- F16 – повороты (15А).
Инструкция замены предохранителя
Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.
Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.
Меры предосторожности
В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.
- При ремонте автомобильного электрооборудования обязательно нужно отключить
провод от минусной клеммы аккумулятора. - Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
- Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
собой перегорание токоведущей дорожки. - Если есть необходимость снять блок, то нельзя для этой цели использовать
металлическую отвертку. Это может повлечь замыкание реле и перегорание тех жедорожек, что приведет к неисправности всей платы.
Важные моменты
- Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок - вентилятора, который находиться в системе охлаждения через реле.
Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора.
Это нужно сделать потому, что его контакты рассчитаны на больший ток.
Какие проблемы могут быть со схемами предохранителей
Возникновение неполадок на ваз 21093 электро схемы может быть несколько.
- Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
- Всю процедуру производить аккуратно и без спешки.
- Отсоединить все имеющиеся предохранители и реле.
- Снять саму плату. Далее или заменить, или чистить старую.
- Аккуратно почистить растворителем токоведущие дорожки, только делать все
предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можноповредить, а если их повредите, придется паять.
- Собрать в обратной последовательности.
- Ваз 21093 схема электро готова исполнять свои функции.
Метки к записи:
Источник: http://auto-repair.rapidly.ru/sovetyi-po-uhodu-i-remontu-elektricheskoy-shemyi-bloka-predohraniteley-na-vaz-2109.
html
Предохранители автомобиля ВАЗ-2109
- Страница 1 из 2
- Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
- В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.
Блоки разных лет выпуска имеют предохранители разных типов.
Всегда имейте с собой комплект запасных предохранителей.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.
- Большинство электрических цепей защищены плавкими предохранителями.
- Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
- На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.
- Новый блок предохранителей.
- Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
- Каждому из блоков подходят только свои предохранители.
- Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.
- Блок предохранителей раннего выпуска
- Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
- Нажмите на защелки с обеих сторон крышки и снимите ее.
- Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
- Захватите пинцетом предохранитель и выньте его.
Вышедший из строя предохранитель. Нить предохранителя перегорела.
- В передней части блока установлены запасные предохранители.
- Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
- С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.
Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями
Источник: http://avtomechanic.ru/vaz-2109/elektrika-vaz-2109/kak-zamenit-predokhraniteli-vaz-2109
Блок предохранителей нового образца ВАЗ 2108, 2109, 2114, 2115 (инжектор) АВАР (367.3722М)

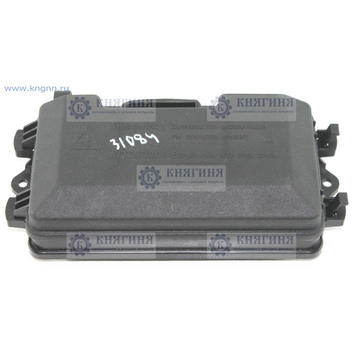

Блок предохранителей / монтажный блок 367.3722М (ниже есть видеообзор)
в сборе с крышкой
2115-3722.010-40
нового образца
ВАЗ 2108, 2109, 2113, 2114, 2115
с инжекторным двигателем
* на карбюраторный двигатель нужно дорабатывать реле включения вентилятора или брать дороже с европредохранителями (173.3722), который дороже на 15%
подробнее ниже в видео (см. второе видео)
Для заказа дешевой копии используйте Код товара: 1649-01
2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18
Серия блоков 36 .
…3722 предназначены для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле, обладают повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.
Номинальное напряжение, В -12
Количество предохранителей — 16
Количество электронных реле — 3
Количество электромеханических реле — 6
Степень защиты – IP66
Масса, кг — не более 1,1
Способ крепления — двумя винтами М6
Подключение — штыревыми колодками 6,3 и 2,8 мм
— реле и предохранители отсутсвуют
+ реле установлено
⊕ вместо реле установлены заглушки
Видеообзор
Про доработки для установки блока на карбюраторные модели
youtube.com/embed/LeQdsxz1OQU»/>
Ремонт монтажного блока ВАЗ 2108, 2109,2113, 2114, 2115
Блок предохранителей ваз 2109 — расшифровка и расположение предохранителей
| № | А | Назначение |
| 1 | 15 | Главное реле |
| 2 | 15 | Цепь питания системы впрыска (вход неотключаемого напряжения) |
| 3 | 15 | Топливный насос |
| К1 | Главное реле | |
| К2 | Реле электробензонасоса | |
| К3 | Реле электровентилятора системы охлаждения | |
Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.
Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.
Схемы
Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
БП старого образца
Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.
| Номер предохранителя | Сила тока | Цепь, которую он защищает |
| F1 | 10А | Резервный предохранитель |
| F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
| F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
| F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
| F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30А | Резервный предохранитель |
| F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
| F8 | 7,5А | Резервный предохранитель |
| F9 | 7,5А | Резервный предохранитель |
| F10 | 7,5А | Левая габаритная фара |
| F11 | 7,5А | Правая габаритная фара |
| F12 | 7,5А | Правая фара ближнего света |
| F13 | 7,5А | Левая фара ближнего света |
| F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
3722Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
| Номер реле | Функции |
| 1 | Работоспособность элементов очистки передней оптики |
| 2 | Работоспособность двигателя омывателя заднего стекла |
| 3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
| 4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
| 5 | Позволяет определить работоспособность лампы |
| 6 | Защита от перенапряжения системы обогрева заднего стекла |
| 8 | Лампы дальних фар |
| 9 | Лампы ближних фар |
| 11 | Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя |
| 12 | Работа клаксона |
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
| Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
| 1. | 8А | Резервный предохранитель |
| 2. | 8А | Резервный предохранитель |
| 3. | 8А | Резервный предохранитель |
| 4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
| 7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
| 8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
| 9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
| 10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
| 11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
| 12. | 16А | Прикуриватель, розетка для лампы переноски |
| 13. | 8А | Дальний свет правой фары |
| 14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
15. | 8А | Ближний свет правой фары |
| 16. | 8А | Ближний свет левой фары |
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
| Номер реле | Его функции |
| К1 | Без него двигатель омывателя заднего стекла работать не будет |
| К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
| К3 | Обеспечивает работы стеклоочистителя лобового стекла |
| К4 | Защищает лампы стоп сигналов и габариты автомобиля |
| К5 | Обеспечивает работу фонарей дальнего света |
| К6 | Гарантирует работу устройства омывателя оптики |
| К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
| К8 | Звуковой сигнал или просто клаксон |
| К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
| К11 | Отвечает за работу устройства обогрева заднего стекла |
| К12 | Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Демонтаж и замена
Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:
- Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
- Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
- Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
- Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
- Замените вышедший из строя компонент.
Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.
Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.
Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.
Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Монтажный блок старого образца 17.3722
Расшифровка предохранителей ваз 2109(монтажный блок старого образца)
F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр
Расшифровка реле ваз 2109 (монтажный блок старого образца)
1-Работоспособность элементов очистки передней оптики
2-Работоспособность двигателя омывателя заднего стекла
3-Защита от поломки лампы поворотных сигналов и световой сигнализации
4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5-Позволяет определить работоспособность лампы
6-Защита от перенапряжения системы обогрева заднего стекла
8-Лампы дальних фар
9-Лампы ближних фар
11-Отвечает за работу вентилятора охлаждения двигателя.
Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12-Работа клаксона
Блок предохранителей нового образца ВАЗ 2109
1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.
8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары
Расшифровка реле в блоке предохранителей нового образца Ваз 2109
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света
Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109.
Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.
Расшифровка блока предохранителей ВАЗ 2109
F1 — F16 — Плавкие предохранители
F1-Очиститель фар: момент включения, контакты реле включения Омыватель фар — клапан
F2-Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации
F3- Стоп-сигнал Освещение салона
F4- Заднее стекло — нагревательный элемент, реле (контакты) включения Прикуриватель Розетка для лампы освещения
F5-Вентилятор системы охлаждения двигателя — электродвигатель Звуковой сигнал с реле включения
F6-Электростеклоподъемники передних дверей через реле включения
F7-Очиститель фар — рабочий режим, обмотка реле включения Вентилятор отопителя Омыватель стекол — эл. двигатель Очиститель заднего стекла — моторедуктор Омыватель заднего стекла — реле времени Клапан включения реле ветрового и заднего стекла Электроветилятор системы охлаждения двигателя — реле (обмотка) Обогрев заднего стекла — реле (обмотка) Контрольная лампа обогрев заднего стекла Освещение вещевого ящика
F8-Противотуманная фара — левая
F9-Противотуманная фара — правая
F10-Габаритные огни — левая сторона
F11-Габаритные огни — правая сторона
F12-Ближний свет фар — правая фара
F13-Ближний свет фар — левая фара
F14-Дальний свет — левая фара, контрольная лампа включения
F15-Дальний свет — правая фара
F16-Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр F1 — F20 — Запасные предохранители K1-реле включения очистителей фар K2 — Реле-прерыватель указателей поворота и аварийной сигнализации K3 — Реле очистителя ветрового стекла K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней K5 — Реле включения стеклоподъёмников K6 — Реле включения звукового сигнала K7 — Реле включения обогрева заднего стекла K8 — Реле включения дальнего света фар K9 — Реле включения ближнего света фар
Предохранитель печки ваз 2109
Любой отечественный ВАЗ-2109 имеет блок предохранителей, как правило, такой системой комплектуются как старые, так и более новые модели.
Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.
Внешний вид приспособления
Схемы
Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.
В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.
Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.
Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения.
Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.
Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.
Предохранители печки, установленные в автомобиле старого образца
Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка вентилятора печки, электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.
Предохранители отопительного агрегата, установленные в автомобиле старого образца
Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа.
Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.
Чтобы разобраться в том, как работает блок управления отопителем ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.
Общая информация
Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на сгоревший предохранитель. На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу.
Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.
Заключение
Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.
Предохранитель прикуривателя ваз 2109
В не слишком отдаленном прошлом, то есть в 20-м столетии, прикуриватель выполнял только одну роль – электрической зажигалки. Мало кому в те времена пришло бы в голову, что в будущем он станет универсальной розеткой, при помощи которой автолюбители будут запитывать множество различных электронный устройств, устанавливаемых теперь в машинах. Без них сейчас многие не представляют себе жизни, в отличие от сигарет. Имеются в виду:
- зарядные для смартфонов и планшетов;
- навигатор;
- мультимедийный центр;
- магнитола;
- компрессор;
- пылесос и пр.
Нужда в рассматриваемом исправном устройстве, как нетрудно догадаться, существенным образом возросла за прошедшие несколько десятков лет.
Потому, когда не работает электрический прикуриватель на автомобиле ВАЗ-2109 (как инжектор, так и карбюратор), владельцы делают все возможное, чтобы поскорее его починить.
Именно данной теме и посвящена настоящая статья.
Как правильно пользоваться
Что случится, если прикуриватель сломается? В этой ситуации установленное на машине дополнительное оборудование не сможет получать электричество и, следовательно, перестанет работать.
Чтобы этого не произошло, необходимо, используя прикуриватель, всего лишь выполнять несколько достаточно простых, но очень важных правил.
Прежде всего, не стоит непосредственно в разъем, то есть напрямую, подключать компрессор, применяемый в настоящее время многими автовладельцами для подкачки камер колес. Правильнее будет запитать его от аккумулятора. Все дело в том, что такого рода приборы требуют для работы достаточно много напряжения и, следовательно, создают высокие нагрузки на провода.
От этого последние нередко перегреваются и даже плавятся. Чаще всего это происходит на тех машинах, где предохранители заменены перемычками.
Ни в коем случае не стоит пытаться вставлять в гнездо слишком толстые штекеры – они повредят элементы разъема, часть из которых сделана из фарфора.
Почему ломается и что делать
Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:- перегорание предохранителя;
- потеря какого-либо контакта.
В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:
- низкая панель приборов (то есть более старая машина), то это F4 или F10;
- высокая панель – 11.
Стоит отметить, что в этой ситуации также перестанут работать:
- нагревательный элемент заднего стекла;
- розетка для удлинителя.
В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.
Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.
Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым. Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании.
При потере контакта требуется:
- осмотреть гнездо прикуривателя;
- убедиться, что все провода хорошо держатся;
- с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).
Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.
Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки. Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.
Ремонт
Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде.
В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь. Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:
- перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
- крепежную гайку, удерживающую гнездо на панели, откручивают;
- внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
- затем разъем собирают полностью, но уже без вышеназванной детали.
Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения.
По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой.
Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.
Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.
Распиновка блока предохранителей ваз 2109
Всем доброго дня!
Копался в интернетах. Совсем не нравится отсутствие систематизированной информации в человеческом виде.
Можно сказать, сделал сам пособирав по сусекам. Может пригодится кому-то в будущем.
У самого куча висящих проводов под панелью…
Монтажный блок на ВАЗ 2109 — распиновка штекеров на дне блока.
Полный размер
Полный размер
Полный размер
Полный размер
Ссылка на файл. (Upd. 18.05.16)
Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают диагностические разъёмы. Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.
Распиновка монтажного блока 2107
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (8A)(10A) | Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка) |
| F2 (8A)(10A) | Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты) |
| F3 (8A)(10A) | Резервный |
| F4 (8A)(10A) | Резервный |
| F5 (16A)(20A) | Элемент обогрева заднего стекла и реле включения обогрева(контакты) |
| F6 (8A)(10A) | Прикуриватель. Штепсельная розетка для переносной лампы |
| F7 (16A)(20A) | Звуковые сигналы и реле включения звуковых сигналов |
| F8 (8A)(10A) | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 (8A)(10A) | Регулятор напряжения генератора(для а/м с генератором Г-222) |
| F10 (8A)(10A) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза |
| F11 (8A)(10A) | Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова |
| F12 (8A)(10A) | Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете) |
| F13 (8A)(10A) | Левая фара(дальний свет).Контрольная лампа включения дальнего света |
| F14 (8A)(10A) | Левая фара(габаритный свет). Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения |
| F15 (8A)(10A) | Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика |
| F16 (8A)(10A) | Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете) |
| F17 (8A)(10A) | Левая фара(ближний свет) |
Схема монтажного блока 2105-3722010-02 LADA 21054, 21074
| К1 | Реле включения обогрева заднего стекла |
|---|---|
| К2 | Реле включения очистителей омывателей фар |
| К3 | Реле включения звукового сигнала(перемычка) |
| К4 | Реле включения электродвигателя вентилятора |
| К5 | Реле включения дальнего света фар |
| К6 | Реле включения ближнего света фар |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (10A) | Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка). |
| F2 (10A) | Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты). |
| F3 (10A) | Резервный. |
| F4 (10A) | Резервный. |
| F5 (20A) | Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты). |
| F6 (10A) | Прикуриватель. Часы. |
| F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты) |
| F8 (10A) | Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
| F9 (7.5A) | Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей. |
| F10 (10A) | Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701). |
| F11 (10A) | Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения. |
| F12 (10A) | Дальний свет фар(правая блок-фара). |
| F13 (10A) | Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света. |
| F14 (10A) | Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней. |
| F15 (10A) | Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения). |
| F16 (10A) | Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле). |
| F17 (10A) | Ближний свет фар(левая блок-фара). |
Распиновка монтажного блока 2108
Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.
| Разъём | Контакт | Цвет провода | Назначение |
|---|---|---|---|
| X1 (Ш1) | 1 | Б | стеклоподъемники |
| 2 | Г | выключатель зажигания (кл. 15/2) | |
| 3 | ГП | выключатель зажигания (кл. 15) | |
| 4 | ЖГ | переключатель эл.двигателя отопителя | |
| 5 | Р | выключатель зажигания (кл. 30/1) | |
| 6 | КР | выключатель зажигания (кл. 30) | |
| 7 | блокировка дверей | ||
| 8 | П | выключатель зажигания (кл. 50) | |
| X2 (Ш2) | 1 | БГ | переключатель очистителя заднего стекла |
| 2 | Г | переключатель указателей поворотов (правый) | |
| 3 | РП | включатель стоп-сигналов | |
| 4 | Б | контрольная лампа целостности ламп | |
| 5 | ПЧ | включатель аварийной сигнализации | |
| 6 | ГБ | дверь левая передняя | |
| 7 | ОБ | включатель задних противотуманных огней | |
| 8 | 34 | контрольная лампа дальнего света | |
| 9 | — | ||
| 10 | 4 | включатель задних противотуманных огней | |
| 11 | сч | контрольная лампа резерва топлива | |
| 12 | ПЧ | контрольная лампа уровня топлива | |
| 13 | БЧ | плафон освещения салона | |
| 14 | КГ | контрольная лампа ручного тормоза | |
| 15 | гч | переключатель указателей поворотов (левый) | |
| 16 | эл. двигатель фароочистителя | ||
| 17 | — | ||
| X3 (Ш3) | 1 | ж | датчик скорости |
| 2 | чп | включатель аварийной сигнализации | |
| 3 | ГП | переключатель указателей поворотов | |
| 4 | СБ | контрольная лампа уровня масла | |
| 5 | Ч | масса | |
| 6 | РБ | контрольная лампа уровня омывающей жидкости | |
| 7 | РО | контрольная лампа износа тормозных накладок | |
| 8 | 3 в | включатель фар | |
| 9 | ЖЗ | переключатель стеклоочистителя ветрового стекла | |
| 10 | ПГ | патрон подключения переносной лампы | |
| 11 | выключатель зажигания (кл. 15) | ||
| 12 | РЧ | включатель омывателя заднего стекла | |
| 13 | |||
| 14 | ж | контрольная лампа противотуманных фар | |
| 15 | |||
| 16 | СГ | указатель давления масла | |
| 17 | |||
| 18 | Р | переключатель стеклоочистителя | |
| 19 | СО | переключатель стеклоочистителя | |
| 20 | С | переключатель стеклоочистителя | |
| 21 | ОБ | включатель задних противотуманных фар | |
| X4 (Ш4) | 1 | ЗП | Вкл. и контрольная лампа обогрева заднего стекла |
| 2 | ГБ | переключатель света фар (дальний свет) | |
| 3 | О | стеклоочиститель | |
| 4 | БЧ | включатель наружного освещения | |
| 5 | К | реостат освещения приборов | |
| 6 | Р | аккумулятор | |
| 7 | ЧБ | переключатель очистителя и омывателя ветрового стекла | |
| 8 | О | колодка Ш4 монтажного блока клемма 3 | |
| 9 | СЧ | включатель звуковых сигналов | |
| 10 | БП | включатель стоп-сигналов | |
| 11 | Р | аккумулятор | |
| 12 | СП | переключатель света фар (ближний свет) | |
| 13 | предупредительный свет | ||
| 14 | — | ||
| 15 | — | ||
| 16 | РГ | контрольная лампа уровня тормозной жидкости | |
| 17 | ЗБ | указатель температуры охлаждающей жидкости | |
| 18 | КБ | контрольная лампа заряда аккумуляторной батареи | |
| 19 | ЖЧ | включатель противотуманных фар | |
| 20 | РЗ | контрольная лампа уровня охлаждающей жидкости | |
| 21 | Ж | тахометр | |
| X5 (Ш5) | 1 | 3 | дальний свет (правый) |
| 2 | 3Ч | дальний свет (левый) | |
| 3 | СЧ | ближний свет (левый) | |
| 4 | П | стартер (кл. 50) | |
| 5 | ПБ | электровентилятора охлаждения радиатора | |
| 6 | С | ближний свет (правый) | |
| X6 (Ш6) | 1 | — | |
| 2 | 3 | включатель света заднего хода | |
| 3 | ГЧ | указатель поворота (левый передний) | |
| 4 | — | ||
| 5 | — | ||
| 6 | — | ||
| 7 | — | ||
| 8 | ЖЧ | габаритный огонь (правый передний) | |
| 9 | БЧ | терморегулятор электровентилятора | |
| 10 | ЖЧ | габаритный огонь (левый передний) | |
| 11 | Г | указатель поворота (правый передний) | |
| 12 | включатель света заднего хода | ||
| 13 | РГ | датчик уровня тормозной жидкости | |
| X7 (Ш7) | 1 | — | |
| 2 | ЖГ | эл. двигатель фароочистителя | |
| 3 | Б | эл.двигатель фароочистителя | |
| 4 | — | ||
| 5 | СБ | датчик уровня масла | |
| 6 | СЧ | звуковые сигналы | |
| 7 | С | датчик скорости | |
| 8 | ЗБ | датчик температуры охлаждающей жидкости | |
| 9 | КБ | генератор (кл. 61) | |
| 10 | Р | насос омывателя ветрового стекла | |
| 11 | БЧ | включатель подкапотной лампы | |
| 12 | РБ | датчик уровня омывающей жидкости | |
| 13 | РЧ | тормозные накладки | |
| 14 | — | ||
| 15 | КП | тахометр | |
| 16 | РЗ | датчик уровня охлаждающей жидкости | |
| 17 | ЖБ | реле противотуманных фар | |
| X8 (Ш8) | 1 | ЖП | реле противотуманных фар |
| 2 | ЖЧ | противотуманная фара (левая) | |
| 3 | Ж | противотуманная фара (правая) | |
| 4 | ГП | катушка зажигания | |
| 5 | Р | генератор (кл. 30) | |
| 6 | Р | генератор (кл. 30) | |
| 7 | — | ||
| S | РЧ | реле противотуманных фар | |
| X9 (Ш9) | 1 | РЧ | эл двигатель очиститель заднего стекла |
| 2 | Г | указатель поворота (правый задний) | |
| 3 | БГ | эл двигатель очиститель заднего стекла | |
| 4 | ОЧ | задние противотуманные огни | |
| 5 | СЧ | дверь задняя | |
| 6 | ПЧ | дверь передняя правая | |
| 7 | БЧ | плафон освещения салона | |
| 8 | КГ | датчик ручного тормоза | |
| 9 | БЧ | кнопки сигнализации открытых дверей | |
| 10 | элементы обогрева заднего стекла | ||
| 11 | С | фонарь освещения номерного знака | |
| 12 | ГБ | дверь передняя левая | |
| 13 | Б | плафон освещения салона | |
| 14 | П | стоп-сигналы | |
| 15 | Ж | габаритный огонь (правый задний) | |
| 16 | 3 | фонарь заднего хода | |
| 17 | ЖЧ | габаритный огонь (левый задний) | |
| 18 | ЖГ | очиститель заднего стекла | |
| 19 | элементы обогрева заднего стекла | ||
| X11 (Ш11) | 1 | Ж | насос |
| 2 | РЧ | клапан омыва заднего стекла | |
| 3 | — | ||
| 4 | Ж | насос | |
| 5 | БЧ | подкапотная лампа | |
| 6 | — | ||
| 7 | — | ||
| 8 | КЧ | подкапотная лампа | |
| 9 | Б | эл двигатель стеклоочистителя | |
| 10 | эл. двигатель стеклоочистителя ветрового окна | ||
| 11 | — | ||
| 12 | СО | датчик аварийного давления масла | |
| 13 | — | ||
| 14 | Р | клапан омыва ветрового стекла | |
| 15 | СО | эл.двигатель стеклоочистителя | |
| 16 | С | эл двигатель стеклоочистителя | |
| 17 | ЖБ | эл двигатель стеклоочистителя | |
| 18 | — | ||
| 19 | — |
Полезное: DIP корпуса микросхем
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
| № предохранителя’ | Защищаемые цепи |
| 1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
| 2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.Лампа освещения вещевого ящика |
| 5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6(8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
| 7 (8 А) F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
| 11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.Прикуриватель» |
| 13 (8 А) F15(7,5А) | Правая фара (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
| 16 (8 А) F12 (7,5 А) | Правая фара (ближний свет) |
Распиновка монтажного блока 2110
| К1 | Реле контроля исправности ламп(внутри показаны контактные перемычки,которые устанавливаются вместо реле) |
|---|---|
| К2 | Реле очистителя ветрового стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле задних противотуманных фонарей(Резервное реле) |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(5A) | Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта |
| F2(7.5A) | Левая фара(ближний свет) |
| F3(10A) | Левая фара(дальний свет) |
| F4(10A) | Правая противотуманная фара |
| F5(30A) | Электродвигатели стеклоподъёмников дверей |
| F6(15A) | Переносная лампа |
| F7(20A) | Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал |
| F8(20A) | Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла |
| F9(20A) | Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла |
| F10(20A) | Резервный |
| F11(5A) | Лампы габаритного света правого борта |
| F12(7.5A) | Правая фара(ближний свет) |
| F13(10A) | Правая фара(дальний свет). Контрольная лампа включения дальнего света |
| F14(10A) | Левая противотуманная фара |
| F15(20A) | Электрообогрев сидений.Блокировка замка багажника |
| F16(10A) | Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации |
| F17(7.5A) | Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер) |
| F18(25A) | Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель |
| F19(10А) | Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер) |
| F20(7.5A) | Лампы задних противотуманных фонарей |
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов
Таблица цепей, защищенных плавкими предохранителями на ваз 2114
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F1 | 20 | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей |
| F2 | 10 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| F3 | 7.5 | Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен) |
| F4 | 20 | Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
| F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора. |
| F6 | 30 | Электростеклоподъемники. Реле включения электростеклоподъемников (контакты) |
| F7 | 30 | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка) |
| F8 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара |
| F9 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара |
| F10 | 7.5 | Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
| F11 | 7,5 | Лампы габаритного света по правому борту |
| F12 | 7,5 | Правая фара (ближний сеет) |
| F13 | 7,5 | Левая фара (ближний свет) |
| F14 | 7,5 | Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар |
| F15 | 7,5 | Правая фара (дальний свет) |
| F16 | 15 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений. |
Источники
- drive2.ru/l/8861072/
- zen.yandex.ru/media/avtotungrem/blok-predohranitelei-vaz-2109-5d40cd55e3062c213d074cb9
- luxvaz.ru/vaz-2109/347-predohraniteli.html
- knigaproavto.ru/shemy/vaz/2108-09-099/1447-shema-predohraniteley-i-rele-vaz-2108-2109-21099.html
- galantmotors.ru/document/shema/2109/2109_rele_predohraniteli.php
- avtoblokrele.ru/vaz/blok-predohranitelej-vaz-2109-2108-21099.html
- 2shemi.ru/raspinovka-montazhnyh-blokov-avtomobilej-vaz/
Монтажный блок предохранителей на ваз 2114 2115 21099 2108 2109 инжектор с европредохранителями оригинал Авар 367. 3722М (№ 367.3722М)
3722М (№ 367.3722М)Монтажный блок производится в России,завод Авар(Псков)
Именно такими оригинальными монтажными блоками 367.3722М комплектуются автомобили на конвеере!
Представленный монтажный блок предохранителей предназначен для автомобилей ваз 2108,2109,21099,2113,2114,2115 с инжекторными двигателями!
То есть, если у вас инжекторный двигатель,то блок подойдёт полностью без изменений.
Просто снял старый,поставил новый-и всё будет работать.
Вы спросите а для карбюраторных двигателей разве не подойдёт?
Отвечаем:подойдёт!Но есть одно маленькое но…
Всё электрооборудование будет работать, кроме вентилятора охлаждения двигателя и звукового сигнала (вернее сигнал будет постоянно сигналить,а вентилятор
постоянно вращаться)
Почему такое происходит?
На инжекторных двигателях вентилятор охлаждения двигателя управляется электронным блоком управления двигателя(ЭБУ)На фото видно ,что вместо
реле вентилятора и реле сигнала стоит металлическая перемычка.
Заменив перемычку сигнала на реле сигнала (например со старого блока) сигнал начнёт у вас работать полноценно после нажатия кнопки на руле.
А вот с реле вентилятора прийдётся немножко повозиться(просто поставив реле вместо перемычки ничего не получится)
Прийдётся ставить выносное реле вентилятора.Обсуждать подробно не будем,всё же у нас интернет магазин ,а не форум.
В общем на просторах интернета, на различных форумах эта проблемма обсуждается и есть несколько различных схем подсоединения,чтоб вентилятор заработал!
Поэтому перед покупкой этого блока 367.3722М если у вас не инжектор,а карбюратор ,то взвесьте все за и против и примите решение,набравшись либо информации на просторах интернета на соответствующих форумах,либо обратившись к автоэлектрику(уж они то установят реле вентилятора за 5 минут)
Монтажный блок предохранителей на ваз 2114,2115,21099,2108,2109,с европредохранителями,заводской оригинал,Авар,367.
3722М,заводской номер 2115-3722010-40
На вашем старом блоке предохранителей могут быть также такие номера(этот блок полностью идентичен)
2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18
Обычные объявленияНайдено 28 объявлений Найдено 28 объявленийХотите продавать быстрее? Узнать как | |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
образца , пред. евро 173
образца , пред. евро 173
Замена блока предохранителей ВАЗ-2115 — автонастрой
Начинающему водителю необходимо разобраться в работе инжектора, состоящего из системы впрыскивания топлива.
Если знать принцип работы инжекторного двигателя, то при незначительных поломках можно не обращаться за помощью в автосервис, а самостоятельно их устранить.
В основe автомобиля ВАЗ 2115 положено «девяносто девятую» вазовскую модель. Поэтому блок предохранителей ВАЗ 2115 похож на блок 99 модификации, а вот инжектор имеет значительные различия – распределительное впрыскивание бензина управляется электроникой транспортного средства.
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА 15 МОДИФИКАЦИИ
Монтажный блок ВАЗ 2115 находится в салонном отсеке, слева под бардачком и закрыт крышкой. Чтобы получить доступ к предохранителям требуется надавить на обе защелки и оттянуть заслонку. На обратной стороне крышки можно найти схему блока предохранителей ВАЗ 2115, которая представляет собой однопроводную цепь. Положительный полюс подается от АКБ, а корпус является отрицательным полюсом. Датчики на этой модели ВАЗа предусматривают защиту от перегрева в качестве тугоплавких вставок. Электропроводка «пятнадцатки» состоит из разноцветных электропроводов, каждый из них имеет свое буквенное обозначение.
Внимание!Блок предохранителей ВАЗ 2115 позволяет защитить генераторную, зарядную электроцепи, а также цепь с замком зажигания.
СХЕМА МОНТАЖНОГО БЛОКА
С помощью реле в электросхеме осуществляется включение и выключение аварийки, поворотников, электроочистителей фар, стеклоподъемников, электрообогревателей стекол, клаксона, ближней и дальней подсветки. Помимо этого, датчики электропроводки справляются со следующими функциями:
- фиксируют коленчатый и распределительный валы;
- регулируют дроссельные привод и заслонку;
- реагируют на вибрации ходовки;
- следят за температурой охлаждаемой жидкости;
- контроль за концентрацией и расходом кислорода;
- регулирование скорости;
- фиксирование педали газа.
Ниже приводится схема блока предохранителей ВАЗ 2115 и инжектора.
| Обозначение | Наименование |
| К1 | Электроочистители фар |
| К2 | Аварийка и поворотные огни |
| К3 | Электроочиститель лобового стекла |
| К4 | Габариты и лампы торможения |
| К5 | Работа стеклоподъемников |
| К6 | Работа клаксона |
| К7 | Электрообогрев заднего стекла |
| К8 | Фары дальней подсветки |
| К9 | Ближняя подсветка |
| F1 | Противотуманные огни сзади |
| F2 | Аварийка и поворотные огни |
| F3 | Салонные и багажные фонари, тормозные фонари, при наличии – бортовой компьютер |
| F4 | Электрообогрев заднего стекла |
| F5 | Работа клаксона, вентилятор охлаждающей системы |
| F6 | Стеклоподъемники |
| F7 | Омыватель лобового стекла, электроочистители фар, подсветка «бардачка», электрообогрев заднего стекла |
| F8 | Передняя противотуманка справа |
| F9 | Передняя противотуманка слева |
| F10 | Левые габариты. Индикатор габаритов, освещение госномера, подкапотное освещение, выключение приборной подсветки |
| F11 | Правые габаритные огни |
| F12 | Фара ближнего освещения справа |
| F13 | Фара ближней подсветки слева |
| F14 | Фара дальней подсветки слева |
| F15 | Фара дальнего освещения справа |
| F16 | Поворотники, индикатор давления масла, индикатор уровня тормозной жидкости |
ЗАМЕНА БЛОКА ПРЕДОХРАНИТЕЛЕЙ
Если на автомобиле не работают габариты, поворотные огни, дальняя или ближняя подсветка, прикуриватель или другие компоненты, то в первую очередь необходимо проверить предохранители и по мере надобности поменять монтажный блок. Процедура замены достаточно проста и не требует наличия специальных дорогостоящих инструментов.
Чтобы самостоятельно выполнить все работы по замене, необходимо придерживаться следующего порядка действий:
- выключить зажигание и отсоединить минусовую клемму от аккумулятора с целью обесточить автомобиль;
- снять колодки, которые находятся под капотом, под блоком предохранителей;
- снять колодки в салонном отсеке, которые расположены за рулевой колонкой;
- с помощью ключа «на 10» открутить гайки, которые фиксируют монтажный блок;
- снять старый и прикрутить новый блок предохранителей;
- собрать все детали обратно.
Монтажный блок предохранителей на ваз 2114 2115 21099 2108 2109 инжектор с европредохранителями оригинал Авар 367.3722М (№ 367.3722М)
Монтажный блок производится в России, завод Авар (Псков)
Именно такими оригинальными монтажными блоками 367.3722М комплектуются автомобили на конвеере!
Представленный монтажный блок предохранителей для автомобилей ваз 2108,2109,21099,2113,2114,2115 с инжекторными двигателями!
То есть, если у вас инжекторный двигатель, то блок подойдёт полностью без изменений.
Просто снял старый, поставил новый-и всё будет работать.
Вы спросите а для карбюраторных двигателей разве не подойдёт?
Отвечаем: подойдёт! Но есть одно маленькое но …
Всё электрооборудование будет работать, кроме вентилятора охлаждения двигателя и звукового сигнала (вернее сигнал будет постоянно сигналить, а вентилятор
постоянно вращаться)
Почему такое происходит?
На инжекторных двигателях вентилятор охлаждения двигателя управляется электронным блоком управления двигателя (ЭБУ) На фото видно, что вместо
реле вентилятора и реле сигнала стоит металлическая перемычка.
Заменив перемычку сигнала на реле сигнала (например со старого блока) сигнал начнёт у вас полноценно после кнопки на руле.
А вот с реле вентилятора прийдётся немножко повозиться (просто поставив реле вместо перемычки ничего не получится)
Прийдётся ставить выносное реле вентилятора.Обсуждать подробно не будем, всё же у нас интернет магазин, а не форум.
В общем на просторах интернета, на различных форумах эта проблемма обсуждается и есть несколько различных подключений, чтоб вентилятор заработал!
Поэтому перед покупкой этого блока 367.3722М, если у вас не инжектор, а карбюратор, взвесьте все за и против и принять решение, набравшись либо информацией на просторах интернета на соответствующих форумах, либо обратившись к автоэлектрику (уж они то установят реле вентилятора за 5 минут)
Монтажный блок предохранителей на ваз 2114,2115,21099,2108,2109, с европредохранителями, заводской оригинал, Авар, 367.3722М, заводской номер 2115-3722010-40
На вашем старом блоке предохранителей могут быть также такие номера (этот блок полностью идентичен)
2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18
Блок предохранителей нового образца ВАЗ 2108, 2109, 2114, 2115 (инжектор) АВАР (367. 3722М)
3722М) Блок предохранителей / монтажный блок 367.3722М (ниже есть видеообзор)
в сборе с крышкой
2115-3722.010-40
нового образца
ВАЗ 2108, 2109, 2113, 2114, 2115
с инжекторным двигателем
* на карбюраторный двигатель нужно дорабатывать реле включения вентилятора или брать дороже с европредохранителями (173.3722), который дороже на 15%
подробнее ниже в видео (см. второе видео)
Для заказа дешевой копии використовуйте Код товара: 1649-01
2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18
Серия блоков 36…. 3722 предназначено для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле с повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.
Номинальное напряжение, В -12
Количество предохранителей — 16
Количество реле электронных — 3
Количество электромеханических реле — 6
Степень защиты — IP66
Масса, кг — не более 1,1
Способ крепления — двумя винтами М6
Подключение — штыревыми колодками 6,3 и 2,8 мм
— реле и предохранители отсутсвуют
+ реле установлено
⊕ вместо реле установлены заглушки
Видеообзор
Про доработки для установки блока на карбюраторные модели
Ремонт монтажного блока ВАЗ 2108, 2109,2113, 2114, 2115
youtube.com/embed/oguaKgZpRhE»/>
Обычные объявленияНайдено 28 объявлений Найдено 28 объявленийХотите продавать быстрее? Узнать как | |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
образец, пред. евро 173
образец, пред. евро 173
Блок предохранителей и реле ВАЗ 2107
Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор
Расположение блока предохранителей ВАЗ 2107 под капотом
Монтажный блок предохранителей и реле 5
С открытой крышкой вот так
Расположение предохранителей и реле ВАЗ 2107
На автомобилях более раннего выпуска устанавливался старый блок предохранителей
Предохранители ВАЗ 2107 образца
Назначение
Предохранитель | Назначение предохранителей ВАЗ 2107 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F1 (8А / 10А) | Задние фонари (свет заднего хода). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F2 (8 / 10А) | Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F3 / 4 (8А / 10А) | Резервные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F5 (16А / 20А) | реле обогрева и его контакты Нагревательный элемент обогрева | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F6 (8А / 10А) | Предохранитель прикуривателя ВАЗ 2107.Штепсельная розетка для переносной лампы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F7 (16А / 20А) | Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F8 (8А / 10А) | Указатели поворота в режиме аварийной сигнализации. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F9 (8А / 10А) | Противотуманные фонари.Регулятор напряжения генератора Г-222 (на части автомобилей) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F10 (8А / 10А) | Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F11 (8А / 10А) | Лампы сигнала торможения.Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F12 (8А / 10А) | Дальний свет (правая фара). Обмотка включения реле очистителей фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F13 (8А / 10А) | Дальний свет (левая фара) и лампа сигнализатора дальнего света фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F14 (8А / 10А4) Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F15 (8А / 10А) | Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F16 (8А / 10А) | Ближний свет (правая фара). Обмотка включения реле очистителя фар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
F17 (8А / 10А) | Ближний свет (левая фара) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* В знаменатель для предохранителей 3 25
Предохранители ВАЗ 2107 инжектор Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком. Какой предохранитель на прикуриватель ваз 21099. Процесс снятия и заменыфото, схема и инструкции как снятьДовольно часто в автомобилех отечественного производства может встретиться проблема неработающего электрооборудования. В этом случае первое, что нужно сделать — это выполнить проверку состояния блока предохранителей (далее — БП). Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство. [Раскрыть] Расположение и электросхема В автомобилех ВАЗ 21099 блоки предохранителей (БП) по их электросхеме могут быть двух типов: старого и нового образца.
Автомобиль ВАЗ 21099 Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигательх. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа. В любом случае находится в моторном отсеке: он находится со стороны водителя водовым стеклом. Схема БП старого типа Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Электросхема БП старого образца, установленная на автомобили выпуском до 1998 года Ниже рассмотрим предназначение реле.
Также рассмотрим назначение каждой детали БП. Описание компонентов БП старого образцаСхема БП нового типаТакже следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой. Электросхема БП нового образца, устанавливаемого на автомобили выпуском после 1998 года
Ниже рассмотрим предназначение плавких компонентов БП. Процесс снятия и заменыТеперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов. Выпуска до 1998 года
Выпуска после 1998 годаКак сказано ранее, инструкция будет актуальна для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.
Видео от Стаса Алексеева «Как определить выгоревший ПП»avtozam.com схема расположения и замена, видео о том, как снять и поменять своими руками Блоки предохранителей используются в автомобиле для защиты всех электрических цепей от скачков напряжения. Благодаря использованию таких механизмов вероятность выхода из строя электрооборудования сводится к минимуму. [Раскрыть] Описание БПДля начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ может установить два типа щитков — нового и старого. Устройство, относящиеся к категории старого образца, имеют маркировку 17.3722. Эти девайсы оборудуются пальчиковыми предохранительными механизмами, выполненными в цилиндрическом корпусе. Они установили инженерами на машины 1997 и ранних годов производства. Что касается блоков нового образца, то они ставились на транспортные средства, выпущенные после 1998 года. Эти изделия оборудуются П-образными предохранительными элементами. Блоки нового образца на ВАЗ 21099 1999 и более поздних годов выпуска могут отмечаться маркировкой:
Где находятся БП и какова их схема?Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца. Схема БП старого типаДля начала нужно показать электрическую схему девайса и указать обозначения предохранительных деталей в изделиях старого типа. Схема девайса старого образца Значения реле на схеме.
Описание назначения предохранительных устройств в БП старого типа БП нового образцаКоробка нового типа представляет несколько другой схемой. Тем не менее, в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки.Ниже разберем, какой предохранитель за что отвечает. Что нужно знать об обслуживании и ремонте БП? В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда появятся перегоревшие компоненты, эти подлежат замене. Если в наличии нет целого устройства для этого, то необходимо его приобрести. Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП. Если устройство плохо загерметизировано, жидкость может разрушить внутреннюю плату блока, что приведет к необходимости выполнения ремонта. Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия воздействия:
Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование. Процесс снятия и замены предохранителейПредлагается подробная инструкция на тему, как смену предохранительных устройств в разных блоках. ВАЗ 21099 выпуска до 1998 годаПроцедура замены выполняется так:
ВАЗ 21099 выпуска после 1998 годаПроцедура замены устройств на новых версиях блоков производится следующим образом:
Руководство по замене блока старого образца на новый Саму замену описывать не будем, поскольку она идентична той, которая выполняется при ремонте БП. Необходимо просто демонтировать устройство старой модели, заранее вытащив из него все детали и элементы. Временный вентилятор охладительной системы при замене устройства будет работать всегда, выполнить несколько шагов, чтобы он включился только при необходимости:
Видео «Как отремонтировать блок, если не работает прикуриватель?»Канал Цена / Качество предлагает в своем видео ознакомиться с процедурой ремонта монтажного блока в автомобиле ВАЗ 21099 в случае, когда девайс является причиной не рабочего состояния прикуривательного устройства. autodvig.com Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле
Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, монтаж для объединения всей электрической проводки. Основная задача БП — предотвращение поломок электрооборудования, установленного в машине. СхемыВсю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года. Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17. Более новые версии девяток, старт выпуска произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60.Здесь мы наблюдаем уже плавкие предохранители. Если про блоки предохранителей, никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые. Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом. Расположение ОтличияСуществуют ли между старыми и новыми версиями БП отличия? Разумеется.Заключаются они в следующем:
БП старого образцаРассмотрим первый делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.
БП 17. РелеПомимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
Старый БП БП нового образцаЗдесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в до наших дней, являются модернизированными версиями. Схема актуальна как для карбюраторных, так и инжекторных типов.
Новый БП Реле Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Необходимо не просто понимать расположение того иного предохранителя, реле, но также знать, как заменить вышедший из элемента строя. Демонтаж и заменаЕсли у вас вышло из строя то или оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него. На практике снять непригодный более предохранитель или реле не сложно. Для этого вам нужно:
Выход из строя предохранителя определяется по расплавленной нити. Это плавные элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения. Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования. описание, схемы, неполадки и способы их устранения, фото и видеоГде устанавливается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрытой крышкой. В ней же каждого нарисована условная схема подключения из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам).Однако в «девятке» есть и второй блок, который действует уже в салоне авто. Здесь ставятся те предохранители, которые представляют собой соединение цепи питания на бензонасос и некоторые другие компоненты. Схема блока предохранителей в ВАЗ 21099Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями. Принцип работы одинаковый, но элементы не взаимозаменяемые.Желательно этот аспект при ремонте или замене предохранителей. В БП нового типа идет система сигнальная, цепь на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания). Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что предусмотрено под капотом, находится на крышке с внутренней стороны.Это условная схема с отметками, где условный каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 также распечатана инструкции по эксплуатации транспортных средств. По ней можно в считанные секунды найти расположение из цепей электрики, что дает специальную информацию для диагностики электрического контакта цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной. Если рассматривать блок предохранителей инжектор ВАЗ 21099 (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока. Изображение 1. Схема монтажного блока. Несколько слов о предохранителяхПредохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращается возгорание проводки (и ее изоляция). В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой нагрузки возгорание электропроводки.Поэтому делать так недопустимо и считается нарушение элементарных норм безопасности эксплуатации транспортных средств. В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона также вносятся только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы). Интересно то, что наибольшая возможная нагрузка на блок приходится на цепь, соединяющую электрические подъемники стекол.Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер. Как правильно заменять предохранители? Для этого понадобится:
Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать! Как проверить работу электрической цепи?Для того, чтобы проверить на работоспособность ВАЗ 2109, достаточно выполнить блок прозвонку каждую из цепей мультиметром. В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и новый образец, и даже с 2114 — они там используются идентичные. Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит следующие правила:
Это указаны те неисправности, которые водителям чаще всего приходится иметь дело. Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они установлены установлены. Не нужно забывать своевременно их восстанавливать при необходимости. корчим.ру Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099.Из статей вы узнаете где находятся предохранители и реле, а также за что отвечает на каждое из них. Кроме этого, приведем примеры устранения неисправностей электрики и предохранителей своими руками. Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать, если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит. При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только инструкции. На схеме ниже показано как найти блок с предохранителями. Сразу под ветровым стеклом с предохранителями Крышка снимается блоком одновременным нажатием на 2 фиксатора-защелки, как на рисунке ниже. Как открыть блок предохранителей Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами. Воспользуйтесь возможностью щипцами или плоскогубцами для извлечения предохранителя Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх. Извлечение предохранителя из блока На фото ниже показан внешний вид блока без крышки. Блок с предохранителями вид сверху Предохранитель задних противотуманных фонарей находится отдельно от блока и предоставляется под панелью слева от водителя. Предохранитель задних противотуманных фонарей Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.
Значения реле в блоке:
Вы также можете скачать полную схему электрооборудования автомобилей ВАЗ-2108 и ВАЗ-2109 здесь автом.RU Монтажный блок ВАЗ 21099: неисправности, способы устраненияЭлектрооборудование в любом автомобиле устроено так, что все важные элементы взаимосвязаны между собой и объединены в одну цепь. Основными звеньями в этой цепи являются аккумулятор, генератор и монтажный блок. Причем монтажный блок ВАЗ 21099 служит защитником всей электроцепи. Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с уменьшенной сечения (1 мм2). Не защищена цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные функции (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле. Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке ветеке передровым стеклом с левой стороны. Монтажный блок предохранителей 2114-3722010-18
Монтажный блок предохранителей 2114-3722010-60
Монтажный блок предохранителей 17.3722
Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099 F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18. Цифры от 1 до 16 — монтажный блок старого образца 17.3722
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722) (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне: Ш9 — колодка, соединяющаяся с задним жгутом проводов; Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов. На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности: Первый вид — монтажный блок с 11 реле, их бывает два варианта: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливаются они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:
Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.
Если дело именно в элементе, то это намного лучше, чем если проблема непосредственно в электропроводке. В случае, если вы решили сменить ПП, то учтите, что устройство должно быть любым по номиналу, то есть цифра, указанная на корпусе ПП, должно совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
В этой статье разберем предназначение старого и нового образца блока предохранителей ВАЗ 21099, а также рассмотрим самостоятельный процесс замены устройств.
Повреждение этого фактора к перегреву автомобильного мотора
Устанавливать вместо предохранителя проволоки не разрешает. Это может привести к короткому замыканию, а также повреждению проводки и приборов.
Если вы решили произвести смену устройства старого образца на новый, то нужно учесть, что в блоках нового типа нет реле активации вентилятора охлаждения мотора.
3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
3722
Если данное реле выходит из строя, увеличивается риск перегрева двигателя
Номер предохранителя | Сила тока | Цепь, которую он защищает |
Резервный предохранитель | ||
Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки | ||
Задние фары стоп-сигнала, плафон подсветки салона | ||
Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель | ||
Звуковой сигнал (клаксон), выключатель клаксона | ||
Резервный предохранитель | ||
Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Левая габаритная фара | ||
Правая габаритная фара | ||
Правая фара ближнего света | ||
Левая фара ближнего света | ||
Левая фара дальнего света, контрольная лампа включения дальнего света | ||
Правая фара дальнего света | ||
Указатели поворотников и реле-прерыватель аварийки (в режиме указателей поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива , контрольная лампа резерва топлива, вольтметр |
Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
Номер реле | Функции |
Работоспособность элементов очистки передней оптики | |
Работоспособность двигателя омывателя заднего стекла | |
Защита от поломки лампы поворотных сигналов и световой сигнализации | |
Защита от выхода из строя моторчика стеклоочистителей лобового стекла | |
Позволяет определить работоспособность лампы | |
Защита от перенапряжения системы обогрева заднего стекла | |
Лампы дальних фар | |
Лампы ближних фар | |
Отвечает за работу вентилятора охлаждения двигателя.Если данное реле выходит из строя, увеличивается риск перегрева двигателя | |
Работа клаксона |
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов.
Номер предохранителя | Номинальный ток | ая цепь, за которую отвечает Электрическая |
Резервный предохранитель | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки | ||
Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза | ||
Выключатель и лампочки стоп-сигнала, плафон подсветки салона | ||
Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка | ||
Клаксон, выключатель клаксона, электромотор вентилятора радиатора | ||
Лампа левых габаритов, лампа левых задних габаритов | ||
Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок | ||
Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки | ||
Прикуриватель, розетка для лампы переноски | ||
Дальний свет правой фары | ||
Дальний свет левой фары, контрольная лампа дальней оптики | ||
Ближний свет правой фары | ||
Ближний свет левой фары |
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Номер реле | Его функции |
Без него двигатель омывателя заднего стекла работать не будет | |
Отвечает за работу ламп поворотников и световую сигнализацию | |
Обеспечивает работы стеклоочистителя лобового стекла | |
Защищает лампы стоп сигналов и габариты автомобиля | |
Обеспечивает работу фонарей дальнего света | |
Гарантирует работу устройства омывателя оптики | |
Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле | |
Звуковой сигнал или просто клаксон | |
Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя | |
Отвечает за работу устройства обогрева заднего стекла | |
Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того иного предохранителя, реле, но также знать, как заменить вышедший из элемента строя.
Демонтаж и замена
Если у вас вышло из строя то или оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:
- Поднять капот и отключить минус от аккумуляторной батареи. Вы работаете вовремя с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
- Отыскать монтажный блок.Располагается он в подкапотном напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
- Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
- Удалите предохранитель.Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
- Замените вышедший из строя компонент.
Выход из строя предохранителя определяется по расплавленной нити. Это плавные элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.
Все, осталось только аккумулятора заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от и проверить работоспособность оборудования.
Чаще всего при повседневной эксплуатации автомобиля Ваз 21099 встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны квалифицированные специалисты автосервиса.
Если перегорел предохранитель Ваз 21099 — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.
Чтобы облегчить поиск неисправностей, приобрести схему электрооборудования Ваз 21099.
Если неисправность электрооборудования возникла раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.
Типы и расположение ламп в Ваз 21099
Монтажные блоки Ваз 21099
На автомобилях семейства Ваз 21099 применяются два монтажных блока предохранителей и реле — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.
Ваз 21099 монтажный блок предохранителей и реле типа 17.3722 (старого образца)
Схема монтажного блока Ваз 21099: 1. Реле включения очистителей фар (К6). 2. Реле времени омывателя заднего стекла (К1). 3. Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4. Реле очистителя ветрового стекла (К3). 5. Контактные перемычки на месте реле контроля исправности ламп. 6. Реле включения обогрева заднего стекла (К10). 7. Запасный предохранитель.8. Реле включения дальнего света фар (К5). 9. Реле включения ближнего света фар (К11). 10. Предохранитель. 11. Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12. Реле включения звукового сигнала (К8).
Монтажный блок Ваз 21099 реле и предохранителей типа 2114–3722010–60 (нового образца)
Схема монтажного блока Ваз 21099 нового образца: К1. Реле включения очистителей фар. K2. Реле-прерыватель указателей поворота и аварийной сигнализации.K3. Реле очистителя ветрового стекла. K4. Реле контроля исправности ламп. K5. Реле включения стеклоподъемников. K6. Реле включения звуковых сигналов. K7. Реле включения обогрева заднего стекла. K8. Реле включения дальнего света фар. K9. Реле включения ближнего света фар Ваз 21099. F1 – F16. Плавкие предохранители. F17 – F20. Запасные предохранители.
Цепи, защищаемые плавкими предохранителями
№ предохранителя в монтажном блоке Ваз 21099 | Защищенные цепи | |
2114–3722010–60 | ||
| Правая противотуманная фара | ||
| Левая противотуманная фара | ||
| Очистители фар (в момент включения).Реле включения очистителей фар (контакты). Клапан включения омывателя фар | ||
| Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя.Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика | ||
| Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указаний поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости.Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр | ||
| Задние фонари (лампы стоп-сигнала). Плафон освещения салона | ||
| Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников | ||
| Фонари освещения номерного знака.Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя | ||
| Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения | ||
| Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) | ||
| Правая фара (габаритный свет).Правый задний фонарь (габаритный свет) | ||
| Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации | ||
| Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель | ||
| Правая фара (дальний свет) | ||
| Левая фара (дальний свет).Контрольная лампа включения дальнего света фар | ||
| Левая фара (ближний свет) | ||
| Правая фара (ближний свет) | ||
Специализированные реле Ваз 21099
Обозначение | Назначение | Маркировка | |
Блок 17.3722 | Блок 2114–3722010–60 | ||
| Реле времени омывателя заднего стекла | |||
| Реле указателей поворота и аварийной сигнализации | |||
| Реле очистителя ветрового стекла | |||
| Реле контроля исправности ламп | |||
Электросхемы Ваз 21099
Для проведения ремонтных работ по предыдущим разделам можно использовать приведенными ниже поясняющими электросхемами Ваз 21099.
Электро схема бесконтактной системы зажигания Ваз 21099: 1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания 21099.
Система управления электромагнитным клапаном карбюратора Ваз 21099: 1.Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания Ваз 21099. А. К выводу «30» генератора. Б. Нумерация штекеров в блоке управления.
Схема соединения генератора Ваз 21099: 1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи.6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт. 10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения Ваз 21099.
Схема включения электродвигателя вентилятора Ваз 21099 системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу «30» генератора.
Схема соединения стартера Ваз 21099: 1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.
Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях Ваз 21099 с монтажным блоком типа 2114–3722010–60: 1.Электродвигатель вентилятора. 2.Датчик 66.3710 включения электродвигателя. 3.Монтажный блок. А. К выводу «30» генератора Ваз 21099.
Блок монтажный (реле и предохранителей) нового образца в сборе
Уважаемые покупатели, во избежание ошибок при отправке монтажного блока ВАЗ 2114 в сборе нового образца, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, количество на монтажном блоке, объём двигателя, количество клапанов, наличие противотуманных реле фар в автомобиле.
Без электрических компонентов современному автомобилю с бензиновым двигателем даже невозможно сдвинуться с места. Благодаря проводке, монтажному блоку реле и предохранителей, все узлы и агрегаты работают как единый механизм.
Если Вы владелец автомобиля ВАЗ-2108, 2109, 21093, 21099, 2113-2115, ИЖ 2126, 2127, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.
Своевременный контроль и диагностика технического состояния электропроводов, блок реле и предохранителей, предотвращает поломки, тем самым, сбережет Ваше время и самое главное, сохранит Ваш автомобиль целым и невредимым.
Электрооборудование ВАЗ-2108, 2109, 21093, ВАЗ 2113-2115 выполнено по однопроводной схеме: отрицательные выводы и потребители электроэнергии соединены с «массой» — кузовом и агрегатами автомобиля, которые выполняют функцию второго провода.Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все пользователи питаются от аккумуляторной батареи, а после пуска двигателя — от переменного тока генератора со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищена цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные функции (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
На всех автомобилях ВАЗ 2108-21099 и Самарского семейства (не важно какой двигатель установлен, так же важна марка автомобиля то есть ВАЗ 2109 или ВАЗ 2114) блок находиться в одном и том же месте, чтобы его увидеть — капот поднимите у автомобиля и посмотрите под лобовым стеклом, он для наглядности стрелкой указан, но там крышка верхняя снята с блока, а у Вас она будет поэтому учтите это.
Большинство предохранителей и реле в автомобиле ВАЗ-2108, 2109, 21093, ВАЗ 2113-2115, ИЖ 2126, 2127 находятся в монтажном блоке. До 1986г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем монтажного блока. С 1986 г. они расположены предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.
С 1998 г. на части автомобилей ВАЗ-2108, 2109, 21093, 21099, ВАЗ 2113-2115 ИЖ 2126, 2127 взамен блока 17.3722 стали устанавливать монтажные блоки 2114-3722010-ХХ с ножевыми предохранителями.
Схема электрооборудования ВАЗ 21083, ВАЗ 21093 и ВАЗ 21099
[photo_gallery source = «media: images / Content_718_img_02.jpg «]
Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле в автомобиле. Поэтому нужно знать, какие из них за что отвечает и возить с собой набор из запасных.
Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).
Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе, шевелится в сторону, лучше воспользуйтесь разветвителем и вставьте этот разъём туда.
Блоки реле и предохранителей ВАЗ-2108, 2109, 21093, 21099, 2113-2115, ИЖ 2126, 2127 нового образца серия блоков 36… .3722 предназначены для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле с повышенной герметичностью и надежностью.Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.
Номер по каталогу ОАО «АВАР» | Номер оригинальной запчасти по каталогу ОАО «АВТОВАЗ» | Применяемость | |
36.3722 | 2114-3722020 | ВАЗ 2108, 2109, 21093 | |
361.3722 | 2114-3722010-10 | ВАЗ 2114,2115 | |
362.3722 | 2114-3722010-20 | ВАЗ 2108-21099, 2114, 2115 | |
363.3722 | 2114-3722010 | ВАЗ 2108-21099, 2114, 2115 | |
364.3722 | 2114-3722010-30 | ВАЗ 21083Л, 2109, 21093 | |
365.3722 | 2114-3722010-40 | ВАЗ 21093Л | |
366.3722 | 2114-3722010-50 | ВАЗ 21099Л | |
367.3722 | 2114-3722010-60 | ВАЗ 2108-21099, 2114, 2115, ИЖ 2126, 2127 | |
368.3722 | 2114-3722010-70 | ВАЗ 2108-21099, 2114, 2115 | |
369.3722 | 2114-3722020-01 | ВАЗ 2108-21099, 2114, 2115 | |
— серии 36….3722
— Номинальное напряжение, В 12
— Технические условия ТУ 37.469.017-96
Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому что нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев стекла, когда он не нужен.
Во избежание отказа электронной системы вашего автомобиля мы рекомендуем установить данный монтажный блок нового образца в сборе (и предохранителей) ВАЗ-2114 в специализированном сервисном центре.
Другие артикулы товара и его аналогов в каталогах: 2114-3722010-хх 364.3722 ТУ 37.469.017-96, 211403722010хх.
ВАЗ 2108-21083, ВАЗ 2109-21093, ВАЗ 21099, ВАЗ 2113-2115, ИЖ 2126, 2127.
Любая поломка — это не конец света, а вполне решаемая проблема!
Как самостоятельно заменить монтажный блок ВАЗ 2114 реле и предохранителей на автомобиле семейства Лада Самара.
Сальными интернет — Магазином АвтоАзбука затраты на ремонт будут минимальны.
Просто СРАВНИ и УБЕДИСЬ !!!
Не поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, используя ниже
Предохранители ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 — ВАЗАВТО.РФ
Схема расположения и значение предохранителей автомобилей ВАЗ 2108, 2109, 21099, 2113, 2114, 2115
Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:
| Предохранитель№ | Амперы | За что отвечает: |
| F9 | 7,5 | Противотуманная фара с правой стороны |
| F8 | 7,5 | Противотуманная фара с левой стороны |
| F1 | 10 | Омыватель фар |
| F7 | 30 | Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке |
| F16 | 15 | Поворотники Задние фонари Щетки ветрового стекла Генератор Уровень тормозной жидкости |
| F16 | 15 | Давления масла Воздушная заслонка карбюратора Ручник Охлаждающая жидкость Уровень топлива в баке Лампа «чек» Открытие дверей |
| F3 | 10 | Освещение салона Задние фары |
| F6 | 30 | Стеклоподъемники |
| F10 | 7,5 | Номерной знак Лампа подкапотного Освещение приборов Габариты Освещение приборной панели Прикуриватель |
| F5 | 20 | Звуковой сигнал |
| F11 | 7,5 | Габарит заднего правого фонаря |
| F2 | 10 | Аварийка |
| F4 | 20 | Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель |
| F15 | 7,5 | Правая фара |
| F14 | 7,5 | Левая фара |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |
Мой блог находят по следующим фразам
.
