Расположение реле стартера шевроле нива: Схема реле и предохранителей Lada Niva (Chevrolet)

Май 21 2023

Содержание

Где находится реле стартера нива 2131

LiteZona.ru

Знание системы электропроводки на своем автомобиле избавит от затрат на посещение автосервиса. Электросхема на Нивах достаточно проста, как и все авто. Замена поврежденных элементов интуитивно понятно и не потребует серьезных знаний.

Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле.

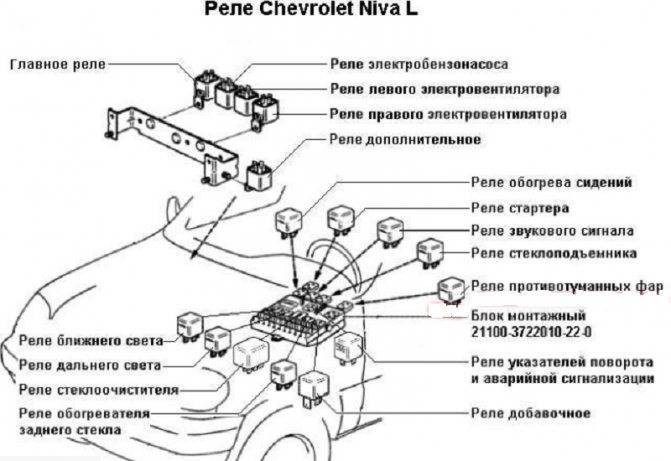

Расположение коммутаторов в машине:
Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
Выше второго блока расположены реле аварийной сигнализации и поворотников.
Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.

Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля.
Замена реле
Принцип ремонта и замены коммутаторных блоков идентичен вне зависимости от расположения. Важно перед работой с ними отключить аккумулятор, чтобы не получить удар током и травмы (возможен и летальный исход). Процесс замены блока ответственного за управления светом и обогревом заднего стекла (для примера):
С помощью крестовой отвертки отсоединить колодку.
Снять коммутатор стартера и зажигания под дополнительным набором предохранителей.
С помощью той же отвертки выкрутить саморез крепления.
Отсоединить колодки, после снятия коммутатора.
Установить замену в обратной последовательности.
Полезное видео
