Двигатель 21083 (1,5л. 69л.с.)

ДВИГАТЕЛЬ ВАЗ 21083-1000260-53.

ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ ВАЗ 21083.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,5
Степень сжатия / бензин:	9,9 / Аи 93
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин,:	49.8 кВт/69 л.с.
диаметр цилиндра, мм:	82
Ход поршня, мм:	71
Число клапанов:	8
Минимальная частота вращения коленчатого вала , об/мин:	750-800
Максимальный крутящий момент при 3500 об/мин. , Н*м:	106,4
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	92-95
Система подачи топлива:	карбюратор
Система зажигания:	Бесконтактная
Свечи зажигания:	А17ДВРМ
Вес, кг:	127.3

Особенности двигателя.

Устанавливается на ВАЗ: 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115

Двигатель ВАЗ 21083 был разработан для поперечного размещения в моторном отсеке автомобиля.

Блок цилиндров 21083 выполнен с межосевым размером цилиндров 89мм.

Блок цилиндров 21083 соответствуют размерам блока 2108

Высота от оси коленчатого вала до верхней поверхности блока — 194,8мм.

На блоке 21083 увеличен диаметр цилиндров до 82.00мм. Класс цилиндра обозначается латинскими буквами и маркируется на нижней поверхности блока в соответствии с размерами диаметра цилиндра.

Коленвал 2108-1005016.

Радиус кривошипа вала – 35.5мм (ход поршня – 71мм.).

Диаметр образующей окружности противовесов – 131мм.,

ширина щечки противовеса – 102мм.,

диаметр шатунной шейки – 47,83мм.

Поршень — 21083-1004015.

Применена новая конструкция поршней, разработанная с помощью немецких фирм “Porsche” и “Kolbenschmidt”. В отличие от поршней для 2106 и 2103 , они не покрываются слоем олова. На «немецких » поршнях на боковых поверхностях поршня используется специальный микропрофиль. Этот микропрофиль позволяет удерживать смазку при любых режимах работы двигателя.

Ремонтные размеры поршней- 82,4мм; 82,8мм.

Поршневой палец используется 21213. (При установке запрессовывается в верхнюю головку шатуна, но обеспечивает свободное вращение в бобышках поршня. Поршневой палец имеет длину — 67мм., диаметр — 22мм.)

Поршневые кольца – диаметр 82 мм.

Высота колец осталась прежней:

первое компрессионное — 1,5мм;

второе компрессионное – 2мм;

маслосъемное -3,95мм.

Маслосъемное кольцо – хромированное.

Нормальный размер — 21083-1000100-10.

Возможна установка стальных поршневых колец 21083-1004029.

Шатун — 2108-1004045. Длина шатуна 121мм.

Шатуны 2108 (2110) тяжелее шатунов 2101(21213). Верхняя головка шатуна выполнена более массивной. Приливы на верхней головке выполнены с двух сторон.

Маховик 2108-1005115.

Диаметр поверхности под сцепление 196 мм. Ширина венца маховика 20,9 мм.

Головка блока цилиндров 21083.

Диаметр впускных клапанов (с 35мм. до 37мм.).

Степень сжатия 9.9.

Распредвал — 2108-1006015.

Его следует отличать от распредвала 21081. На вале 21081-1006015 между третьим и четвертым кулачками имеется необработанный цилиндрический поясок. В задней части распределительного вала находится эксцентрик, обеспечивающий привод топливного насоса.

Ремень ГРМ — 111 зуб ширина – 19мм.

Натяжение ремня осуществляется роликом 2108-1006120.

На распредвал устанавливается зубчатый шкив 2108-1006020,

на коленвале шкив -2108-1005030.

Зубья шкивов имеют профиль, соответствующий профилю ремня ГРМ.

Масляный насос 2108 с шестернями внутреннего зацепления.

Устанавливается он в передней части блока цилиндров. Особенностью конструкции масляного насоса является то, что привод его осуществляется непосредственно от коленчатого вала.

На бензонасосе 2108 подводящий и отводящий патрубки размещены на одной линии, в этом и заключается основное его отличие от бензонасоса 2101.

Карбюратор 21083-110701000 обеспечивает более экономичную работу двигателя.

Бсистема зажигания. В состав системы входят:

датчик распределитель зажигания типа 40.3706 или 40 3706 — 01,

коммутатор 76.3734,

катушка зажигания 3122.3705,

свечи зажигания,

провода высоковольтные.

Водяной насос (помпа) 2108.

Генератор 372.3701 (ток 55А).

Поршень ВАЗ 2110. Поршень ВАЗ 2108. Основные размеры.

Основные размеры. Поршень ВАЗ 2110. Поршень ВАЗ 21083.

ПОРШЕНЬ 2110-1004015 Производитель ОАО АВТОВАЗ Диаметр поршня (номинальный), мм: 82,0 Диаметр поршня (1-й ремонт), мм: 82,4 Диаметр поршня (2-й ремонт), мм: 82,8 Высота поршня, мм: 65,9 Компрессионная высота, мм: 37,9 Жаровой пояс, мм: 7,5 Высота канавки под 1-е компрессионное кольцо, мм: 1,53 — 1,55 Высота канавки под 2-е компрессионное кольцо, мм: 2,02 — 2,04 Высота канавки под маслосъемное кольцо, мм: 3,957 — 3,977 Смещение отверстия под палец, мм: 1,2 Рекомендованный зазор в цилиндре, мм: 0,025-0,045 Поверхность днища поршня: плоская Глубина выборки в днище, мм: 6,54 Общий объем выборок в поршне, см 3: 11,8± 0,1 Расстояние, на котором определяется фактический диаметр поршня, мм: 51,5 Покрытие / микропрофиль: микропрофиль Вес, г. : 340,0 Поршневой палец 2110-1004020 Диаметр поршневого пальца, мм: 22 Поршневые кольца 21083-1000100 Высота колец, мм: 1,5/2,0/3,95 Стопорные кольца 21213-1004022 Примечание * — параметры и размеры изделия других производителей могут отличаться от указанных.

Особенности конструкции.

Глубина выборок под клапана,на днище порш. 2110, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

В конструкции поршня 2110 и в конструкции всех последующих моделей, применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей. Классы диаметров поршней и классы отверстий под поршневой палец принятые для модели 21083 соответствуют классам моделей 2110, 2112, 21124.

Основные маркировки в литье, нанесенные на деталь.

1. Обозначение модели изделия – символы «21» и «10», в районе отверстия под палец.

2. Обозначение производителя – «ВАЗ», на юбке с внутренней стороны.

3. Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны.

4. Обозначение литейного сплава – «АЛ34», на юбке с внутренней стороны .

Основные маркировки наносимые на днище.

1. Маркер ориентации — « » при установке, должен указывать направление в сторону привода распредвала

2. Маркер класса – один из символов ( « А »,« В»,« С»,« D »,« Е ») определяет отклонение по наружному диаметру.

3. Маркер группы массы поршня:

« » – нормальная;

« + » – увеличенная на 5 г.

« – » – уменьшенная на 5 г.

4. Маркер класса отверстия поршневого пальца –одна из цифр (« 1 », « 2 », « 3 » ) определяет отклонение по диаметру отверстия под поршневой палец.

Маркировка класса отверстии дополнительно наносится краской на внутренней стороне днища:

синий    цвет — 1-й класс

зеленый цвет — 2-й класс

красный цвет — 3-й класс

Дополнительно, для ремонтных поршней.

5. Маркер для ремонтных изделий:

« » — 1-й ремонт (диаметр увеличенный на 0,4мм от номинального размера.)

« » — 2-й ремонт (диаметр увеличенный на 0,8мм от номинального размера.)

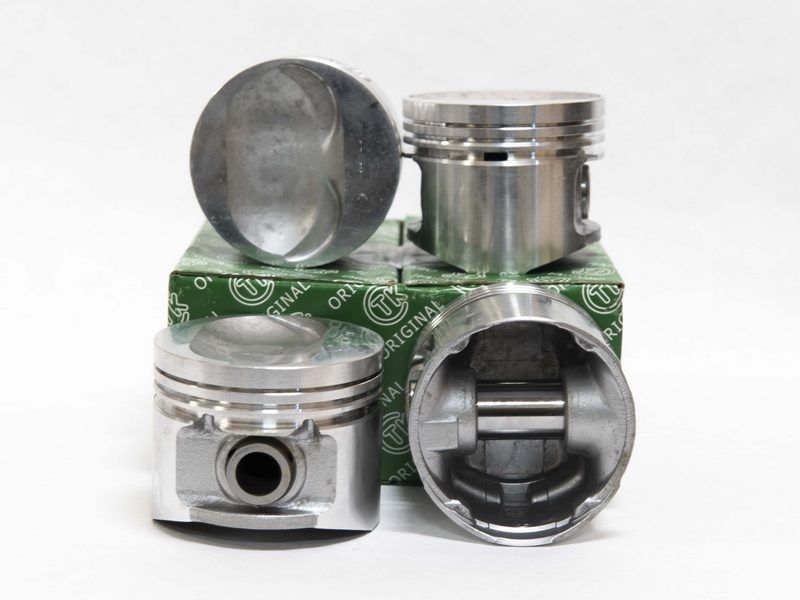

ПОРШЕНЬ 21083-1004015 Производитель ОАО АВТОВАЗ Диаметр поршня (номинальный), мм: 82,0 Диаметр поршня (1-й ремонт), мм: 82,4 Диаметр поршня (2-й ремонт), мм: 82,8 Вес, г.: 335,0 Поршневой палец 21213-1004020 Диаметр поршневого пальца, мм: 22 Поршневые кольца 21083-1000100 Высота колец, мм: 1,5/2,0/3,95

Особенности конструкции.

Глубина выборок под клапана,на днище поршня 21083, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

Особенностью конструкции поршня ВАЗ 21083, которая отличает его от поршня 2110, является способ фиксации поршневого пальца. В конструкции дели 21083 поршневой палец (21213-1004020 или 2101-1004020 ) запрессовывается в верхнюю головку шатуна 2108-1004045. Плотная посадка определяет положение пальца и предотвращает его смещение. Диаметр отверстий в бобышках поршня обеспечивает поршневому пальцу и шатуну свободный угловой поворот. На боковой поверхности, на площадке возле отверстия под поршневой палец, присутствует маркировка модели – «21» и «083». По геометрическим параметрам, нет отличий между поршнями моделей ВАЗ 21083 и ВАЗ 2110.

Основные размеры

Класс поршня по наружному диаметру	A	B	C	D	E
Диаметр поршня 82. 0 (мм)	81,965-81,975	81,975-81,985	81,985-81,995	81,995-82,005	82,005-82,015
Диаметр поршня 82.4 (мм)	82,365-82,375	82,375-82,385	82,385-82,395	82,395-82,405	82,405-82,415
Диаметр поршня 82.8 (мм)	82,765-82,775	82,775-82,785	82,785-82,795	82,795-82,805	82,805-82,815

Класс отверстия под поршневой палец	1	2	3
Диаметр отверстия под поршневой палец(мм)	21,982-21,986	21,986-21,990	21,990-21,994

Применяемость поршня 21083-1004015.

(длина шатуна ваз 21083 и его размеры)

Двигатель	Блок цилиндров, высота блока, мм.	Колен. вал радиус кривошипа, мм.	Шатун, длина шатуна, мм.	Поршень, компрессион. высота, мм	Недоход поршня в блоке, мм
ВАЗ 21083	21083-1002011 194,8	2108-1005016 35,5	2108-1004045 121,0	21083-1004015 37,9	0,4

Применяемость поршня 2110-1004015. Шатун ваз 2110 параметры.

Двигатель	Блок цилиндров, высота блока, мм.	Колен. вал радиус кривошипа, мм.	Шатун, длина шатуна, мм.	Поршень, компрессион. высота, мм	Недоход поршня в блоке, мм
ВАЗ 2110	2110-1002011 194,8	2112-1005016 35,5	2110-1004045 121,0	2110-1004015 37,9	0,4
ВАЗ 2111	2110-1002011 194,8	2112-1005016 35,5	2110-1004045 121,0	2110-1004015 37,9	0,4
ВАЗ 21114	21114-1002011 197,1	11183-1005016 37,8	2110-1004045 121,0	2110-1004015 37,9	0,4
ВАЗ 11183	11183-1002011 197,1	11183-1005016 37,8	2110-1004045 121,0	2110-1004015 37,9	0,4

* — расчетные размеры могут отличаться от фактических в пределах допусков на изготовление указанных деталей.

Какие ремонтные размеры поршней 08 ?

Ремонтные поршни бывают двух размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа «треугольник». Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом «квадрат».

Поршень и шатун ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

			1. Рекомендуем снимать поршневые кольца специальным съемником. Если его нет, аккуратно раздвиньте замок кольца и снимите кольцо с поршня. Аналогичным образом снимите остальные кольца.	2. С помощью специальной оправки выпрессуйте палец из шатуна.	3. Осмотрите поршни. Если на них есть задиры, следы прогара, глубокие царапины – замените поршни.
			4. Для определения зазора измерьте диаметр цилиндра (смотрите подраздел) и диаметр поршня, который измеряют микрометром в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 51,5 мм от днища поршня.	5. Измерьте щупом зазор между кольцами и канавками на поршне в нескольких местах по периметру. Если зазор превышает предельно допустимый (смотрите примечание 1), замените поршни с кольцами.	6. Вставьте поршневое кольцо в специальную оправку и измерьте зазор в замке. Вместо оправки можно вставить кольцо в цилиндр и продвинуть его поршнем, чтобы кольцо встало без перекосов. Если зазор превышает предельно допустимый, замените кольцо (смотрите примечание 2). Если зазор меньше 0,25 мм, осторожно спилите надфилем концы кольца.
7. Проверьте посадку поршневого пальца в поршне. Для этого смажьте поршневой палец моторным маслом и вставьте его в поршень. Палец должен входить в поршень свободно от нажатия большим пальцем руки.	8. Переверните поршень так, чтобы палец встал вертикально, при этом он не должен выпадать из поршня под действием собственного веса. Если палец выпадает из поршня, возьмите палец следующего класса. Если из поршня выпадает палец третьего класса, замените поршень и палец.				9. Осмотрите шатунные вкладыши. Если на них имеются трещины, задиры, выкрашивание – замените вкладыши.
			10. Осмотрите шатуны с крышками. Замените погнутые шатуны.	11. Наденьте поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем оденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.	12. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 минут. Зажмите шатун в тисках, установите на него поршень (смотрите примечание), чтобы отверстия под палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.
13. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня. Внимание Шатуны обрабатываются совместно с крышками, поэтому их нельзя разукоплектовывать. Если при сборке шатунно-поршневой группы устанавливаются новые детали, подберите поршни к цилиндрам по классу, группе и по массе. Поршневые пальцы и поршни также нужно подобрать по классу.
Примечание Сборку поршня с шатуном нужно производить как можно быстрее, так как шатун быстро охлаждается. После охлаждения шатуна изменить положение пальца будет невозможно. Обозначение ремонтного размера: 1-й ремонтный – треугольник, 2-й ремонтный – квадрат. Обозначение группы по массе: нормальная – “Г”, увеличенная на 5 грамм – “ ”, уменьшенная на 5 грамм – “-”.
			14. Смажьте моторным маслом поршневые кольца и канавки на поршне. Наденьте съемником или вручную поршневые кольца соответственно соориентировав их. Проверьте легкость перемещения колец в канавках.	15. Если на кольце нанесена надпись “Верх”, “Top” или “ВАЗ”, установите кольцо надписью вверх, к днищу поршня.	16. На нижнем копрессионном кольце имеется проточка. Кольцо должно устанавливаться проточкой вниз. Перед установкой маслосъемного кольца поверните пружинный расширитель так, чтобы его замок находился с противоположной стороны от замка кольца.
			17. Поверните поршневые кольца так, чтобы их замки располагались под углом 120° друг к другу.	18. Вставьте вкладыш в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше должен войти в паз головки шатуна.	19. Вставьте вкладыш в крышку шатуна так, чтобы фиксирующий выступ на вкладыше вошел в паз крышки шатуна.

Размеры и маркировки шатунов, поршней и колец ВАЗ-2109-2115

Основные размеры шатунно-поршневой группы даны на рис. 1, 2, 3.

Поршень — алюминиевый литой

По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму

Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Поршневые кольца изготовлены из чугуна.

Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью.

Нижнее компрессионное кольцо скребкового типа.

Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной.

На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г.

Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—».

На двигателе все поршни должны быть одной группы по массе.

Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.

Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата.

Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна.

В отверстии поршня палец фиксируется двумя стопорными кольцами.

По наружному диаметру пальцы подразделяются на три класса через 0,004 мм.

Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.

Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы.

Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются.

В верхнюю головку шатуна запрессована сталебронзовая втулка.

По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм.

Номер класса 1 клеймится на крышке шатуна.

По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна.

На двигатель должны устанавливаться шатуны одного класса по массе.

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6).

После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

Классы шатунов по массе верхней и нижней головок

Масса головок шатуна, г		Класс	Цвет маркировки
верхней	нижней
184+2	489+3 495+3 501+3	Ф Л Б	Красный Зеленый
188+2	489+3 495+3 501+3	Х М В
192+2	489+3 495+3 501+3	Ц Н Г	Голубой

Конструкция поршней ВАЗ

Поршень – один из самых важных элементов двигателей внутреннего сгорания.

Именно эта деталь выполняет главную функцию в преобразовании энергии расширяющихся газов в другую энергию – вращения коленчатого вала. Следовательно, к поршню предъявляется ряд требований, которые технически сложно реализовать в одной детали. Вот некоторые из них:
— так как температура камеры сгорания может достигать порядка более 2000 °С, а температура самого поршня не должна превышать 350°С, и при этом не должно существовать риска потери прочности материала;
— в ходе сгорания бензино-воздушной смеси в самой камере сгорания давление достигает 80 атмосфер, следовательно, усилие, оказываемое на днище изделия, будет свыше 4х тонн. Потому его толщина, а так же толщина стенок поршня должна выдерживать подобные нагрузки. Следует отметить и тот факт, что с увеличением массы изделия увеличиваются и динамические нагрузки на элементы двигателя, а значит, усиливается конструкция двигателя, возрастает его масса;
— зазор, имеющийся между поршнем и цилиндром должен обеспечить эффективную смазку и возможность постоянного перемещения с минимальными потерями энергии на трение. В то же самое время необходимо учесть тепловое расширение: в этой ситуации размер зазора должен исключить заклинивание;
— изготовление поршня не должно быть слишком затратным, себестоимость изделия должна быть низкой.

История производства поршней насчитывает более 150 лет. Однако с момента их первого выпуска конструкция этих изделий практически не изменилась.

Здесь можно выделить сразу несколько зон, имеющих свое особое, функционально важное назначение:

Днище поршня – это поверхность, которая обращена к камере сгорания. Своим профилем оно должно определять нижнюю поверхность камеры. Следовательно, форма днища напрямую зависит от конструкции камеры сгорания, от особенностей подачи в нее топливо-воздушной смеси, ее объема и расположения на камере клапанов.

На рисунке изображены днища различных моделей, которые применяются на двигателях ВАЗа. Поршни 21213 и 21230 отличает нанесенная маркировка. Она находится на поверхности изделия рядом с отверстием для поршневого пальца. На поршень ВАЗ 21213 наносятся цифры -«213»,а на модели 21080, 21083, 21100 — «08»,»083″, и «10» соответственно. Поршень 2108 составляет 76 мм в диаметре, а у моделей 21083 и 2110 — 82мм. Другие модели поршней ВАЗ 2112 и ВАЗ 21124 отличает не только соответствующая маркировка — «12»и «24», но и глубина выборки для клапана. Поршни ВАЗ 21126 и ВАЗ 11194 так же отличает диаметр.

С увеличением углубления, находящегося на днище, возрастает и объем камеры сгорания. Для уменьшения ее объема используются вытеснители, коими являются объемы металла, находящиеся выше плоскости самого днища.

«Жаровой (огненный) пояс» — это расстояние от канавки первых поршневых колец до днища. Чем ближе они располагаются, тем выше тепловая нагрузка, которой они подвергаются и, соответственно, тем меньше ресурс этих изделий.

Уплотняющий участок – это место расположения канавок на боковых цилиндрических поверхностях поршня. Канавки предназначаются для монтажа поршневых колец. Последние, в свою очередь, способны обеспечить подвижное уплотнение. Все модели двигателей ВАЗ имеют две канавки для компрессионных колец и одну для маслосъёмного кольца. Именно для него в канавке есть отверстия, посредством которых излишнее масло отводится во внутреннюю полость поршня. Кроме того, уплотняющий участок реализует еще одну важнейшую функцию: посредством установленных поршневых колец осуществляется отвод большей часть тепла от поршня к цилиндру. В том случае, если конструкцией изделия такого отвода не предусматривает, то рано или поздно это приведет к прогоранию изделия. Посредством компрессионных колец поршень передает до 60-70% выделяемого им тепла. Однако в этой ситуации необходимо плотное прилегание к цилиндру и к поверхности канавок поршневых колец. Для того, чтобы обеспечить полную работоспособность изделия, торцевой затвор в первом компрессионном кольце канавки должен составлять порядка 0,045-0,070мм. Зазор для второго компрессионного кольца — 0,035-0,060мм, и 0,025-,0050мм – для маслосъёмного. Кстати, радиальный зазор между канавкой и внутренней поверхностью кольца должен составлять 0,2-0,3мм.

Головка поршня образована днищем и уплотняющей частью.

Компрессионная высота – это расстояние от днища до оси поршневого пальца.

«Юбка» — это нижняя часть поршня. Именно на этом участке изделия имеются бобышки с отверстиями для установки поршневого пальца. Внешняя поверхность «юбки» играет роль направляющей, опорной поверхности. Благодаря «юбке» обеспечивается соосность оси цилиндра блока к положению детали. Боковая поверхность участка задействована в передаче возникающих поперечных усилий к цилиндру. На все изделие или же на поверхность «юбки» часто наносят защитное покрытие, с целью улучшения прирабатываемой и снижения трения. Слой олова, которым покрывают изделие, позволяет сгладить неровности профиля, и не допустить наволакивания части алюминия на поверхность изделия. Так же применяются покрытия, в состав которых входит графит, молибден, дисульфид. Так же в целях снижения потери на трение на юбку наносят канавки специального профиля. Их глубина, как правило, составляет порядка 0,01-0,015мм. В ходе движения канавки создают гидродинамическую силу, способную препятствовать контакту со стенками цилиндра, а так же надежно удерживают масло.

Основной фактор, определяющий геометрию поршня — это необходимость снижения силы трения. В этой связи необходимо обеспечить определенную толщину масляного слоя в зазорах между стенками цилиндра и поршнем. Следует так же помнить, что небольшой по размерам зазор увеличит силу трения, что повлечет за собой большее нагревание деталей, ускорит их износ, а возможно и приведет к заклиниванию. Чрезмерно большой зазор приведет к увеличению шумности двигателя, возрастут динамические нагрузки, оказываемые на сопрягаемые детали, в результате чего значительно ускорится их износ. Именно поэтому размер зазора подбирают в соответствии с техническими характеристиками каждого отдельного двигателя.

Стоит так же отметить, что в истории использования поршней для двигателей ВАЗ, можно выделить этапы влияния многих европейских конструкторских школ. Так, первые модели двигателей ВАЗ имели «итальянскую» конструкцию. Поршни отличала большая компрессионная высота, широкая опорная поверхность юбки. Изделие покрывали слоем олова. В конструировании последующих изделий непосредственное участие принимали немецкие специалисты. Именно поэтому поршни имели меньшую компрессионную высоту, а на юбке был применен микропрофиль – совокупность канавок, служащих для удержания смазки в зонах трения. Позже поршни ВАЗ 11194 и ВАЗ 21126 выпускаются с особым, Т-образным профилем. Они ориентированы на монтаж тонких поршневых колец. Если сравнить внешние параметры моделей поршней от 2101 до 21126, то без труда можно выявить тенденции совершенствования конструкций, ставших возможными благодаря новым технологиям и научным разработкам.

В ходе работы механизма различные участки поршня прогреваются неравномерно, из-за чего большее тепловое расширение приходится на участки с наибольшим объемом металла и самой высокой температурой. Именно поэтому уровень днища имеет меньший размер, чем диаметр его средней части. В своем продольном сечении изделие представляет собой конус. Юбка в своей нижней части так же может быть меньше диаметром. В ходе движения вниз в пространстве между цилиндром и юбкой создается особый масляный клин, улучшающий центрирование в цилиндре.

Для того, чтобы компенсировать тепловую деформацию, поперечное сечение поршня выполняется в форме овала. Причиной тому – сосредоточение значительного объема металла в районе бобышек под поршневой палец. Соответственно при нагреве в его плоскости расширение осуществляется в значительно большей степени. Овальная форма и бочкообразность деталей в холодном состоянии позволит приблизить поршень к цилиндрической форме при условии работы двигателя. Однако подобная форма влечет за собой сложность контроля его диаметра. Фактически он определяется замерами плоскости перпендикулярных осей отверстия под поршневой палец, которые осуществляются на некотором расстоянии от днища. Таким образом, данное расстояние будет различным для каждой отдельной модели.

Из-за тепловых нагрузок имеет место еще одна проблема: изготовленные из алюминиевого кремнесодержащего сплава поршни и чугунные блоки цилиндров имеют разную теплопроводность, а соответственно и различные коэффициенты теплового расширения. Следовательно, при пуске двигателя поршень нагревается, а значит, и увеличивается в своем диаметре быстрее, нежели возрастает внутренний диаметр цилиндра. В связи с малыми зазорами такое положение вещей увеличивает износ цилиндров, а нередко приводит и к заклиниванию поршня. Для того, чтобы избежать подобных проблем в процессе отливки поршней в тела их заготовок встраивают специализированные чугунные и стальные элементы, способные сдерживать резкое изменение диаметров изделий. Для отвода тепла и уменьшения тепловых расширений некоторые двигатели так же обладают системами подачи масла во внутренние полости поршней.

Размеры и допустимые зазоры поршневых колец Ваз 2109 – 2115

Вопрос о замене поршневых колец может коснуться не только старых автомобилей, но и автомобилей с небольшим пробегом. Поршневые кольца выполняют 3 главные функции:

• уплотнение камеры сгорания,
• улучшение теплопередачи через стенку цилиндра
• регулируют расход смазки.

Как понять, что пришло время менять поршневые кольца

Когда значительно выросло потребление масла автомобилем, в цилиндрах упала компрессия. Прежде чем стремительно спешить в гараж нужно замерить компрессию, сначала на сухих цилиндрах и затем заливаем крышку от бутылочки масла и замеряем снова и сравниваем полученные результаты. Если показатели сухих цилиндров ниже, поршневые кольца подлежат замене.

Если нет, то кольца не при чем, и стоит обратить внимание на колпачки, клапана. Также при использовании низкосортного масла поршневые кольца могут залечь. Это явление встречается обычно у машин, чьи двигатели давно не эксплуатировались, либо эксплуатировались на совсем короткие расстояния.

Раскоксовать кольца можно следующим образом: выкрутить свечи и залить керосин в цилиндры на ночь это спасет от разрыхления нагара.

Видео: ВАЗ-09 Установка колец без оправок

Как замерить зазор поршневых колец Ваз 2109 – 2115

Чтобы замерить зазор нужно установить кольцо в цилиндр и придавить сверху поршнем, и при помощи щупа замерить зазор, он должен быть в пределах от 0.25 до 0.45 мм предельно допустимый 1мм. Если зазор больше, кольцо необходимо в этом случае поменять, а если меньше – подточить. Для того чтобы подточить кольцо нужно использовать надфиль. Каждое кольцо подгоняется к тому цилиндру, где будет оно работать.

Видео: Замена поршневых колец, подбор тепловых зазоров

Размеры и маркировка поршневых колец Ваз 2109 – 2115

Основные размеры шатунно-поршневой группы я дам вам сейчас ниже на рисунке

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

Основные размеры шатуна Ваз 2109 – 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

Размеры поршневых колец Ваз 2109 – 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня.

Маркировка поршня Ваз 2109 – 2115

Таблица номинальных размеров цилиндров и поршней

Размерная группа	Модель двигателя Ваз 2109 – 21099		Модель двигателя Ваз 2113 – 2115
	Диаметр цилиндра мм	Диаметр поршня мм	Диаметр цилиндра мм	Диаметр поршня мм
A	76,00 – 76,01	75,965 – 75,975	82,00 – 82,01	81,965 – 81,975
B	76,01 – 76,02	75,975 – 75,985	82,01 – 82,02	81,975 – 81,980
C	76,01 – 76,03	75,985 – 75,995	82,02 – 82,03	81,980 – 81,985
D	76,03 – 76,04	75,995 – 76,000	82,03 – 82,04	81,985 – 81,995
E	76,04 – 76,05	76,000 – 76,005	82,04 – 82,05	81,995 – 82,000



По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г. Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—».

На двигателе все поршни должны быть одной группы по массе. Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.

Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата. Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

Маркировка шатуна: 1 – класс шатуна по массе и по отверстию в верхней головке. 2 – номер цилиндра

Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя стопорными кольцами. По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.

Места, на которых допускается удалять металл, при подгонке головок шатуна

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной. На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка.

По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм. Номер класса 1 клеймится на крышке шатуна. По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.

Классы шатунов по массе верхней и нижней головок
Масса головок шатуна, г		Класс	Цвет маркировки
верхней	нижней
184+2	489+3 495+3 501+3	Ф Л Б	Красный Зеленый
188+2	489+3 495+3 501+3	Х М В
192+2	489+3 495+3 501+3	Ц Н Г	Голубой

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6). После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

Обзор популярных моделей поршневых колец ВАЗ 2109 – 2115

Фирм, которые изготовляют поршневые кольца много, а так же много и подделок и все их просмотреть просто не хватает времени. Поэтому давайте рассмотрим тех производителей поршневых колец, которые отличаются от других нормальным качеством и ценой. Первое что хочу порекомендовать, это поршневые кольца фирмы “SM”.

Поршневые кольца фирмы “SM

А так же

Поршневые кольца от фирмы “Mahle”.

Эти фирмы выпускают поршневые кольца для Вазовских автомобилей разного диаметра и прекрасно нам подходят. Производят их, скорее всего, в Китае, потому как оригинальные будут стоить на много дороже. Но это не означает что всё так плохо, качество у них отличное. Я рекомендую всё же кольца фирмы “SM”, потому что цена у них на много меньше, чем у “Mahle”, а качество одинаковое так зачем платить больше и переплачивать за бренд.

Верхнее компрессионное кольцо у этих производителей стальное хромированное, но у фирмы “SM” оно омеднённое, на верхних фотографиях это прекрасно видно. Второе компрессионное кольцо черного цвета чугунное, но кольцо от фирмы “Mahle” имеет более тёмный цвет. На фото

Нижние маслосъемные кольца металлические наборные.графии слева “SM”, а справа “Mahle”.

Я рекомендую использовать именно металлические наборные маслосъемные кольца, потому что в отличие от коробчатого типа колец они прекрасно притираются в цилиндре, устойчивы к перегреву (не теряют свои пружинные свойства) и главное их достоинство, они работают как два не зависимых друг от друга кольца. Кольца коробчатого типа, очень боятся перегрева. Они при перегреве теряют свои пружинные свойства и плохо справляются со своей работой. И ещё один серьезный минус, они требуют очень осторожной обкатки. При малейшем отклонении от обкаточных режимов рабочие кромки кольца в некоторых местах могут откалываться и будут пропускать масло.

Конечно же, есть и другие производители поршневых колец, но они как обычно идут сплошные подделки и выбрать качественные порой не реально

Видео: Поршневые кольца на ВАЗ (обзор продукции)

Ремонт шатунно-поршневой группы двигателей ВАЗ, размеры, зазоры

Перед началом ремонта шатунно-поршневой группы двигателей ВАЗ нужно снять поршневые кольца, а затем выпрессовать палец с помощью пресса или гидравлического домкрата, оправки и опоры с цилиндрической выемкой, в которую укладывается поршень. Далее следует удалить нагар с днищ поршней и из канавок для колец, а из масляных каналов шатунов и поршней — все отложения.

Ремонт шатунно-поршневой группы двигателей ВАЗ, контролируемые размеры и зазоры, подгон веса поршней и шатунов, параметры контроля массы поршней и шатунов, сборка поршня с шатуном, установка поршневых колец.

Трещины на поршнях, пальцах, шатунах и крышках требуют замены этих деталей. Если детали шатунно-поршневой группы изношены мало и не повреждены, они могут быть использованы снова. Поэтому при разборке их следует пометить, чтобы в дальнейшем не перепутать.

Выпрессовка и запрессовка поршневого пальца.

Поршень.

Поршень изготовлен из алюминиевого сплава и для улучшения прирабатываемости покрыт слоем олова. Его юбка в поперечном сечении овальная, а по высоте коническая, поэтому диаметр поршня измеряют в плоскости, перпендикулярной поршневому пальцу, и на определенном расстоянии от днища поршня.

Для задержания масла на юбке поршня двигателей ВАЗ-1111, 1113, 2108-21083, 2110, 2111, 21213, 2130 выполнены кольцевые канавки глубиной от 20 до 40 мкм. Благодаря им зазор между поршнем и цилиндром удалось уменьшить до 0,025-0,045 мм. У других двигателей этот зазор составляет 0,05-0,07 мм.

Отверстие под поршневой палец смещено от оси симметрии в правую сторону двигателя. Вот почему для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П». Она должна быть обращена в сторону передней части двигателя.

Расчетный зазор между поршнем и цилиндром обеспечивается установкой поршней того же класса, что и цилиндры. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е), различающихся размерами на 0,01 мм. А по диаметру отверстия под поршневой палец — на три категории через 0,004 мм.

На днище поршня клеймятся класс поршня (буква) и категория отверстия под поршневой палец (цифра). Там же маркируется и стрелка для ориентирования поршня в цилиндре. При сборке двигателя поршни следует устанавливать так, чтобы стрелка была направлена к передней части двигателя. В сторону привода распределительного вала.

Маркировка поршней и шатунов шатунно-поршневой группы двигателей ВАЗ.

В качестве запасных частей поставляются поршни только классов А, С и Е. Их достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров. Увеличение диаметра для ремонтных размеров поршней составляет 0,4 и 0,8 мм. На днищах ремонтных поршней ставится маркировка в виде квадрата или треугольника. Квадрат соответствует увеличению наружного диаметра на 0,8 мм, а треугольник — на 0,4 мм.

Контролируемые размеры сборки «шатун-палец-поршень» шатунно-поршневой группы двигателей ВАЗ.

Поршни делятся по весу на три группы:

— Нормальные.
— Увеличенные на 5 г.
— Уменьшенные на 5 г.

Этим группам соответствует маркировка на днище поршня: «Г», «+» и «-». На двигателе ВАЗ все поршни должны быть одной группы по массе. При изготовлении строго выдерживается масса поршней, и подбирать поршни по массе при сборке двигателя не требуется. Если приобретены поршни одной группы.

Шатунно-поршневые группы одного двигателя ВАЗ не должны заметно отличаться по массе, чтобы при работе дисбаланс не приводил к вибрации и поломке двигателя. Равенство веса обеспечивают подбором поршней одной группы и шатунов одного класса. Для некоторых двигателей ВАЗ допускалась подгонка веса поршней или шатунов путем выборки металла в случаях, когда не удавалось найти детали одной весовой группы.

Когда допускается подгонка поршней, поршни одного двигателя не должны отличаться по массе более чем на 2,5 г. При подгонке массы съем металла должен ограничиваться указанными в таблице ниже пределами.

Параметры контроля массы поршней и шатунов шатунно-поршневой группы двигателей ВАЗ.

Контролируемые размеры при подгонке веса поршней и шатунов шатунно-поршневой группы двигателей ВАЗ.

Поршневой палец.

Поршневой палец всех двигателей ВАЗ, кроме ВАЗ-2110, 2111, 21213, 2130, запрессован в верхнюю головку шатуна и свободно вращается в бобышках поршня. У двигателей ВАЗ-2110, 2111, 21213, 2130 поршневой палец плавающего типа. То есть свободно вращается и в бобышках поршня, и во втулке шатуна. В отверстиях поршня палец фиксируется двумя пружинными стопорными кольцами.

По наружному диаметру пальцы подразделяются на три класса, через 0,004 мм. Класс маркируется краской на торце пальца:

— Синяя метка — первый класс.
— Зеленая — второй класс.
— Красная — третий класс.

Перед сборкой шатунно-поршневой группы подбирают палец к поршню и шатуну. У новых деталей класс отверстий под палец в шатуне и поршне должен быть идентичен классу пальца. Правильное сопряжение пальца с поршнем достигается, если поршневой палец входит в отверстие бобышки при нажатии большим пальцем руки и не выпадает. Если держать поршень с поршневым пальцем в вертикальном положении.

Проверка сопряжения пальца и поршня шатунно-поршневой группы двигателей ВАЗ.

Выпадающий из бобышки палец следует заменить пальцем следующей по размеру категории. Если был палец третьей категории, то приходится заменять и поршень, и палец.

Шатун.

Шатун обрабатывается вместе с крышкой нижней головки. Поэтому по отдельности они невзаимозаменяемые. Чтобы при сборке не перепутать крышки и шатуны, на них клеймят номер цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны быть одинаковыми, находиться с одной стороны шатуна и двигателя.

В верхнюю головку шатуна двигателей ВАЗ-2110, 2111, 21213, 2130 запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны делятся на три класса — через 0,004 мм, как и поршни. Номер класса наносится на верхнюю головку шатуна.

В этих двигателях ВАЗ равенство масс шатунно-поршневой группы одного двигателя регулируется путем выборки при необходимости металла из шатунов. По массе верхней и нижней головок шатуны подразделяются на классы. Маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.

Классы шатунов шатунно-поршневой группы двигателей ВАЗ по массе верхней и нижней головок.

Подгонять массу шатунов можно удалением металла с бобышек верхней и нижней головок. Места, на которых допускается удалять металл при подгонке массы верхней и нижней головок шатуна, следующие:

— На двигателях ВАЗ-2110 и 2111 — боковины верхней головки и бобышка крышки нижней головки.
— На двигателях ВАЗ-21213, 2130 — бобышка верхней головки и бобышка крышки нижней головки.

Контрольные зазоры шатунно-поршневой группы двигателей ВАЗ.

Сборка поршня с шатуном.

Так как палец вставляется в верхнюю головку шатуна с натягом, необходимо нагреть шатун до 240 градусов для расширения его головки. Для этого шатуны на 15 минут помещают в электропечь, заранее нагретую до 240 градусов, направляя верхние головки шатунов внутрь печи. Применяют также паяльные лампы и промышленные фены, дающие горячий воздух с температурой около 300 градусов. Они применяются для пайки пластмасс и т. п.

Запрессовывать нужно скорее. Так как после охлаждения шатуна нельзя изменить положение пальца. Палец следует заранее приготовить к сборке, надев его на валик приспособления, установив на конце этого валика направляющую и неплотно закрепив ее винтом. Чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном.

Извлеченный из печи шатун нужно быстро зажать в тисках и надеть на него поршень. Совместив отверстие под палец с отверстием верхней головки шатуна. Палец необходимо протолкнуть в отверстие поршня и в верхнюю головку шатуна так, чтобы заплечик приспособления соприкасался с поршнем. При этом поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца.

Поршень с шатуном должен соединяться так, чтобы метка «П» на поршне находилась со стороны выхода отверстия для масла на нижней головке шатуна. С 1990 года шатуны изготавливают без отверстия для прохода масла на нижней головке шатуна, поэтому ликвидированы и отверстия в шатунных вкладышах. Такие шатуны можно соединять с поршнем в любом положении.

После сборки шатуна с пальцем и поршнем следует проверить прочность запрессовки пальца с помощью динамометрического ключа и приспособления.

1. Зажать основание приспособления в тиски и установить на нем шатун с поршнем.
2. Опустить кронштейн индикатора, вставить в отверстие пальца резьбовой стержень. Продвинув его до упора головки стержня в торец пальца.
3. На конец стержня навернуть гайку и затянуть ее. Выбрав возможные зазоры.
4. Поднять кронштейн до горизонтального положения, закрепить его и установить штифт индикатора на головке стержня, вставленного в палец.
5. Установить индикатор на нулевую отметку.
6. Вставить в паз резьбового стержня упор, чтобы стержень не проворачивался.
7. Динамометрическим ключом приложить к гайке стержня усилие 12,7 Нм (1,3 кгсм), соответствующее осевой нагрузке 3,92 кН (400 кгс).

Испытание на выпрессовывание пальца на приспособлении А.95615 и проверка параллельности осей пальца и нижней головки шатуна.

Посадка пальца в шатуне верна, если после прекращения действия усилия и возвращения гайки в исходное положение стрелка индикатора вернется к нулю. В случае проскальзывания пальца в верхней головке шатуна необходимо заменить шатун новым.

Проверка параллельности осей шатунно-поршневой группы двигателей ВАЗ.

Следует проверить параллельность осей шатунно-поршневой группы специальным прибором. Для чего нижнюю головку шатуна без вкладышей центрировать на выдвижных ножах прибора, а на днище поршня установить калибр.

Щупом нужно проверить зазор между вертикальной плитой приспособления и вертикальной плоскостью калибра на расстоянии 125 мм от угла или верхнего конца калибра в зависимости от того, чем он касается плиты — углом или верхним концом. Зазор не должен превышать 0,4 мм. Если зазор больше, шатун следует заменить. После охлаждения шатуна нужно смазать моторным маслом палец через отверстия в бобышках поршня.

Установка поршневых колец.

Поршневые кольца изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована и имеет бочкообразную форму. Нижнее компрессионное кольцо — скребкового типа, с выточкой по наружной поверхности, фосфатированное. Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину-расширитель.

Форма поршневых колец шатунно-поршневой группы двигателей ВАЗ в поперечном сечении.

На кольцах ремонтных размеров ставится цифровая маркировка 40 или 80. Это соответствует увеличению наружного диаметра на 0,4 или 0,8 мм. Зазор по высоте между канавками и кольцами проверяют, вставляя кольцо в соответствующую канавку. Предельно допустимые зазоры при износе — 0,15 мм.

Зазор в замке поршневых колец проверяют набором щупов. Вставляя кольца в калибр, имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском 0,003 мм, или в цилиндр. Зазор должен находиться в пределах 0,25-0,45 мм для всех колец. Если зазор недостаточный, нужно запилить стыковые поверхности, а если повышенный — заменить кольца.

Измерение зазоров между кольцом и канавкой, и в замке.

Итак, нужно смазать моторным маслом канавки на поршне и установить кольца на поршень. Нижнее компрессионное кольцо следует устанавливать выточкой вниз или меткой «Верх» (или по-английски ТОР) вверх к днищу поршня. Стык пружинного расширителя маслосъемного кольца должен располагаться на стороне, противоположной замку кольца. Маслосъемное кольцо устанавливают фаской наружной поверхности вверх.

После установки необходимо сместить поршневые кольца так, чтобы:

— Замок верхнего компрессионного кольца располагался под углом 30-45 градусов к оси поршневого пальца.
— Замок нижнего компрессионного кольца — под углом около 120 градусов к замку верхнего компрессионного кольца.
— А замок маслосъемного кольца — под углом 30-45 градусов к оси поршневого пальца между замками компрессионных колец.

Расположение замков поршневых колец на поршне.

Кольца можно надеть на поршень руками. Держа большие пальцы в разрезе кольца, а средние пальцы — с противоположной стороны. Верхнее компрессионное и маслосъемное кольца редко ломаются, а второе компрессионное кольцо довольно жесткое и ломается при разводе концов кольца более чем на 2 мм. Чтобы не сломать это кольцо, для его установки пользуются полосками из жести.

По материалам книги «Ремонт двигателя своими руками».
Волгин В.В.

Похожие статьи:

• Необслуживаемые автомобильные аккумуляторы, развитие, устройство, особенности конструкции, работа зеленого индикатора состояния заряженности.
• Аккумуляторные батареи с общей крышкой, устройство, соединение в батарею свинцовых аккумуляторов точечной контактной электросваркой и газовой сваркой, герметизации пластмассой.
• Автомобильные аккумуляторные батареи с отдельными крышками, устройство, опорная призма, моноблок, электроды, сепаратор, мостик, борн, крышка, пробка, перемычка.
• Маркировка автомобильных свинцовых стартерных аккумуляторных батарей по ГОСТ 959-2002, DIN, ETN, European Type Number, SAE.
• Подшипники и сальники применяемые в ВАЗ-1111, ВАЗ 2101-2107, ВАЗ 2108, ВАЗ-2109, ВАЗ-2115, ВАЗ-2110, ВАЗ-2121 Нива, ВАЗ-21213 Лада Нива, ВАЗ-2123 Шевроле Нива, применяемость подшипников ВАЗ в других автомобилях.
• Легкая армейская амфибия ВАЗ-2122 Река, история создания и особенности конструкции.

Ваз Лада Самара 21083 1.6 группа А (1991)

Несущее шасси из стали Ось

Группа / класс	A / 6		Номер омологации: A 5345 (09/01 ET)
Активные годы	1991–1996		Начало омологации: 01.01.1991
Двигатель
Тип	прямой 4-цилиндровый, 4-тактный, бензиновый двигатель		расположен спереди поперечно с наклоном спереди 10 o
Вместимость	1580 куб. См		WRC: 1580 куб.см
Диаметр x ход поршня (мм)	82.0 х 74,8
Степень сжатия	12,0: 1
Выходная мощность — торг	135 — 141 л.с. / 7200 об / мин		16,0 кгм (157 Нм) /5500 об / мин
Коренные подшипники	5 диаметром 50,8 мм		Длина шатуна между центрами 121 мм, диаметр шатуна 51,3 мм
Материалы	блок: чугун		ГБЦ: алюминиевый сплав
Кулачки / клапаны	одинарный верхний распредвал (SOHC), с ременным приводом	2 клапана / цилиндр.- Всего 8 клапанов. Диаметр впускного клапана 39 мм, диаметр выпускного клапана 34 мм. 0 o угол между осью впускного клапана и вертикалью, 0 o угол между осью выпускного клапана и вертикалью
Аспирация	натуральный, 1 х двойной ДААЗ 21083-1107010-08 карбюратор. 1994+: GM / Rochester ISFI-25 многоточечный электронный впрыск топлива
Зажигание	электронный, порядок стрельбы 1-3-4-2
Система охлаждения	с водяным охлаждением
Система смазки	маслянный поддон
Трансмиссия
Тип	передний привод		5 ступенчатая механическая коробка передач
Передаточное число коробки передач	1-й: 3.636/1 (40/11) 2-й: 1,950 / 1 (39/20) 3-й: 1,357 / 1 (38/28) 4-й: 0,941 / 1 (32/34) 5-й: 0,784 / 1 (29 / 37) R: 3.500 / 1 (25/15 x 42/25)	1-й: 2,923 / 1 (38/13) 2-й: 1,8 10/1 (38/21) 3-й: 1,276 / 1 (37/29) 4-й: 1,063 / 1 (34/32) 5-й: 0,941 / 1 (32/34) R: 3.500 / 1 (25/15 x 42/25)	1-й: 2,923 / 1 (38/13) 2-й: 2,053 / 1 (39/19) 3-й: 1,555 / 1 (28/18) 4-й: 1,310 / 1 (38/29) 5-й: 1,129 / 1 (35/31) R: 3.500 / 1 (25/15 x 42/25)	1994+: 1-е: 3.417/1 (41/12) 2-й: 2,533 / 1 (38/15) 3-й: 2,059 / 1 (35/19) 4-й: 1,737 / 1 (33/19) 5-й: 1,478 / 1 (34 / 23) 6-я: 1,269 / 1 (33/26) R: 3,438 / 1 (32/16 x 55/32)
Дифференциальное отношение	3.529 / 1 (60/17), 3.706 / 1 (63/17), 3.934 / 1 (63/16), 4.133 / 1 (62/15), 4.200 / 1 (63/15), 4.500 / 1 ( 63/14), 4,769 / 1 (62/13), 4,846 / 1 (63/13), 4,923 / 1 (64/13), 5.000 / 1 (65/13), 5,077 / 1 (66/13), 5.308 / 1 (69/13). 1994+: 3,471 / 1 (59/17), 3.550/1 (71/20), 3,625 / 1 (58/16), 3,688 / 1 (59/16), 3,789 / 1 (72/19), 3,889 / 1 (70/18), 3,944 / 1 (71 / 18), 4,067 / 1 (61/15), 4,176 / 1 (71/17)			косозубые шестерни Torsen передний дифференциал
Сцепление	сухой, однодисковый
Шасси
Тип	с каркасом безопасности. 3-дверный хэтчбек стальной кузов с полипропиленовыми бамперами
Передняя подвеска	Стойка Mac pherson с нижним поперечным рычагом, винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Задняя подвеска	с продольной балкой кручения с винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Рулевое управление	зубчатая рейка		20/1 или 18/1
Тормоза	передние твердые или вентилируемые диски диаметром 239 мм с 1 чугунным поршневым суппортом или вентилируемые диски 260 мм (1994+: 263/280 мм) диаметром с 4 алюминиевыми поршневыми суппортами. Задние барабаны диаметром 200 мм или цельные диски диаметром 211/239 мм с 1 алюминиевым поршневым суппортом			двухконтурный с сервоприводом, регулируемое соотношение между передней и задней частями
Размеры
длина: 4,005 м (157,7 дюйма)		ширина: 1,620 м (64,8 дюйма)		высота: 1,380 м (54,3 дюйма)
Колесная база: 2,460 м (96,9 дюйма)		передняя гусеница: 1,390 м (54,7 дюйма)		колея задняя: 1.360 м (53,5 дюйма)
Диски — шины	5J — 5,5 x 13 дюймов — 14 дюймов		155/80 R13, 165/70 R13, 16 / 70×13
Масса	900 кг
Масса / мощность	9.0 кг / л.с.
Топливный бак	40-43 л
Коэффициент лобового сопротивления	0,40

ВАЗ Лада Самара 21083 группа А (1988)

Шасси стальное монокок

Группа / класс	A / 6	Номер омологации: A 5345
Активные годы	1988–1990	Начало омологации: 01.01.1988
Двигатель
Тип	рядный 4-цилиндровый, 4-тактный, бензиновый двигатель	расположен спереди поперечно с наклоном спереди 10 o
Вместимость	1500 куб. См	WRC: 1500 куб.см
Диаметр x ход поршня (мм)	82.0 х 71,0
Степень сжатия	12.0: 1
Выходная мощность — торг	120 — 130 л.с. / 7200 об / мин
Коренные подшипники	5 диаметром 50,8 мм	Длина шатуна между центрами 121 мм, диаметр шатуна 51,3 мм
Материалы	блок: чугун	ГБЦ: алюминиевый сплав
Кулачки / клапаны	одинарный верхний распредвал (SOHC), с ременным приводом	2 клапана / цилиндр.- Всего 8 клапанов. Диаметр впускного клапана 37 мм, диаметр выпускного клапана 31,5 мм. 0 o угол между осью впускного клапана и вертикалью, 0 o угол между осью выпускного клапана и вертикалью
Аспирация	натуральный, 1 х ДААЗ 21083-1107010-06 сдвоенный карбюратор
Зажигание	электроника, порядок стрельбы 1-3-4-2
Система охлаждения	с водяным охлаждением
Система смазки	маслянный поддон
Трансмиссия
Тип	передний привод	5 ступенчатая механическая коробка передач
Передаточное число коробки передач	1-й: 3.636/1 (40/11) 2-й: 1,950 / 1 (39/20) 3-й: 1,357 / 1 (38/28) 4-й: 0,941 / 1 (32/34) 5-й: 0,784 / 1 (29 / 37) R: 3.500 / 1 (25/15 x 42/25)	1-й: 2,923 / 1 (38/13) 2-й: 1,8 10/1 (38/21) 3-й: 1,276 / 1 (37/29) 4-й: 1,063 / 1 (34/32) 5-й: 0,941 / 1 (32/34) R: 3.500 / 1 (25/15 x 42/25)	1990+: 1-й: 2,923 / 1 (38/13) 2-й: 2,053 / 1 (39/19) 3-й: 1,555 / 1 (28/18) 4-й: 1,310 / 1 (38/29) 5-й : 1,129 / 1 (35/31) R: 3,500 / 1 (25/15 x 42/25)
Дифференциальное отношение	4.133/1 (62/15), 4.200 / 1 (63/15), 4.500 / 1 (63/14). 1988+: 4,769 / 1 (62/13), 5,308 / 1 (69/13). 1990+: 3.529 / 1 (60/17), 3.706 / 1 (63/17), 3.934 / 1 (63/16), 4.846 / 1 (63/13), 4.923 / 1 (64/13), 5.000 / 1 (65/13), 5,077 / 1 (66/13)		косозубые шестерни Torsen передний дифференциал
Сцепление	сухой, однодисковый
Шасси
Тип	с каркасом безопасности.3-дверный хэтчбек стальной кузов с полипропиленовыми бамперами
Передняя подвеска	Стойка Mac pherson с нижним поперечным рычагом, винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Задняя подвеска	Ось с продольной балкой кручения с винтовыми пружинами, телескопическим газовым амортизатором и стабилизатором поперечной устойчивости диаметром 12-22 мм
Рулевое управление	зубчатая рейка	20/1 или 18/1
Тормоза	передние твердые или вентилируемые диски диаметром 239 мм с 1 чугунным поршневым суппортом, (1990+) вентилируемые диски диаметром 260 мм с 4 алюминиевыми поршневыми суппортами. Задние барабаны диаметром 200 мм, цельные диски (1990+) диаметром 211/239 мм с 1 алюминиевым поршневым суппортом		двухконтурный с сервоприводом, регулируемое соотношение между передней и задней частями
Размеры
длина: 4,005 м (157,7 дюйма)		ширина: 1,620 м (64,8 дюйма)	высота: 1,380 м (54,3 дюйма)
Колесная база: 2,460 м (96,9 дюйма)		передняя гусеница: 1,390 м (54,7 дюйма)	колея задняя: 1.360 м (53,5 дюйма)
Диски — шины	5J — 5,5 x 13 дюймов — 14 дюймов	155/80 R 13, 165/70 R13, 16 / 70×13
Масса	900 кг
Масса / мощность	9.0 кг / л.с.
Топливный бак	43 л
Коэффициент лобового сопротивления	0,40

ВАЗ (Лада) 2108 21083 • 1.5 i (78 Hp) 21083-20 ​​технические характеристики и расход топлива — AutoData24.com

Brand	ВАЗ
Модель	2108
Поколение	21083
Двигатель	1.5 i (78 л.с.) 21083-20
Двери	3
Мощность	78 HPW
Максимальная скорость
Разгон с места до 100 кмч
Объем топливного бака
Год ввода в эксплуатацию	1994 г. год
Год остановки производства	2004 г. год
Тип купе	Хэтчбек
Количество мест
Длина
Ширина
Высота
Колесная база
Колея передняя
Колея задняя
Клиренс
Расход топлива (экономичный) в городе
Расход топлива (эконом) в городе
Расход топлива (экономичный) — смешанный
Масса
Максимальный вес
Максимальный объем багажа
Минимальный объем багажа
Нормы выбросов

Продажа автозапчастей и аксессуаров

Автозапчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и бывшие в употреблении автомобильные запчасти.

Отремонтируйте вашу поездку с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для выполнения ряда ремонтных работ. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, а многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его комфортным и привлекательным.Обновите коврики, выбрав из нашего ассортимента передних и задних сидений радужные цвета и узоры. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. Правильные автомобильные аксессуары для любого типа транспортного средства гарантируют комфортную поездку.

Взгляд на экстерьер

Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов.Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных услуг

Если вы ищете аксессуары для тела, попробуйте одну из наших надувных дамб. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

1.7Лада Нива Сервис рус | Поршень

Вы читаете бесплатный превью
Страницы с 8 по 11 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 15 по 19 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Page 27 не отображается в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 31 по 32 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 36 по 50 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 59 по 61 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 66 по 67 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 72 по 80 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 85 по 90 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 95 по 120 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы 128–136 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 148 по 154 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 159 по 162 не показаны при предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 167 по 193 не показаны в этом предварительном просмотре.

Вы читаете бесплатный превью
Страницы с 198 по 214 не показаны при предварительном просмотре.

Сколько лошадиных сил в ВАЗ 2106 1.6. Все автомобили ВАЗ

В автомобиле ВАЗ 2106 тюнинг двигателя позволит не только увеличить мощность агрегата, но и скорость машины. Правильная доработка сделает эксплуатацию более приятной и комфортной. Ниже вы узнаете, как улучшить мотор вашего верного помощника.

Что приготовить

Полный тюнинг двигателя ВАЗ 2106 — занятие довольно дорогое. Ведь поменять нужно будет не только поршневую группу, шатуны, коленчатый вал, коллекторы подачи топлива и отвода выхлопных газов.

Все эти детали необходимо тщательно отрегулировать и сбалансировать. Без доступа к специалистам, имеющим в своем распоряжении специальное дорогостоящее оборудование и, что самое главное, опыта проведения подобных работ, никак не обойтись.

Также следует понимать, что затраты на увеличение мощности ВАЗ 2106 (тюнинг двигателя) обернутся полным переделом коробки передач, выхлопной системы. Тут надо будет сделать тормоза эффективнее. Если на автомобиле установлен карбюратор, то его работа повлияет и на него, и на систему зажигания.В этом случае желательно увидеть полную замену впрыска топлива на форсунку. Двигатель получит новые технические характеристики, что приведет к необходимости переделки подвески — родные пружины и амортизаторы будут неадекватно работать с более резким двигателем. Не мешает и установка дополнительных подкосов, повышающих жесткость кузовной части. Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. К тому же управлять такой машиной станет опаснее, чем до вмешательства в самое сердце ВАЗ 2106.

Тюнинг двигателя: установка кованых поршней

При работе над увеличением мощности двигателя часто заменяйте родные литые поршни на кованые.

Делается это с одной целью — снизить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше скорость — тем выше нагрузка на детали двигателя) литье ведет себя на порядок хуже, чем кованый металл. Вместе с заменой поршня имеет смысл поменять или облегчить шатуны.Этот процесс более сложный — точность удаления лишнего металла должна быть не менее 0,1 грамма. Но эта процедура менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем у родственников.

Такая деталь намного проще и прочнее, а последний фактор повысит степень сжатия в камере сгорания. При длинном шатуне рекомендуется использовать поршни с уменьшенной высотой сжатия.Результатом таких работ является форсирование двигателя.

Балансировка коленчатого вала

Исключив группу коврик-поршень, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. Лучше заменить родной коленвал на полную встречное значение — он тяжелее, но для этой детали более важным параметром является прочность. Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновленный Мотор ВАЗ 2106. Тюнинг двигателя необходимо проводить с полным согласованием новых деталей между собой, иначе замена не приведет к желаемому результату, а только вызовет разочарование.

Многие вещи можно сделать самостоятельно — это снизит стоимость переоборудования и даст вам право сказать, что вы все сделали сами. Но такой тюнинг двигателя ВАЗ 2106 под силу произвести лишь ограниченному кругу автомобилистов, поэтому не стесняйтесь обращаться к ним за работами, где важна точность.

Расширение топливных каналов

Переоборудовав нижнюю часть двигателя, нельзя оставлять без внимания распредвал и клапана.От качественной работы этого узла зависит мощность мотора. Для более производительной подачи топливной смеси необходимо расширить и отполировать каналы, по которым она поступает. Сначала проведите расточку впускного коллектора, предварительно сняв подающие каналы в головке самого блока цилиндров. Поскольку они разветвляются глубоко в головку, необходимо будет обрезать направляющие штифты и отполировать канал. После этой процедуры со всеми каналами необходимо отполировать линию подачи от седла клапана.В этом случае необходимо проявить осторожность, чтобы не повредить боковину.

Именно такую ​​процедуру необходимо проводить для выпускных коллекторов. Это более трудоемко, так как изделие изготовлено из чугуна. Вместо родного коллектора можно установить специальный «паук», имеющий необходимый диаметр магистрали.

Замена распредвала

Делая на своем автомобиле ВАЗ 2106 тюнинг двигателя, нельзя обойти газораспределительный вал, регулирующий работу впускных и выпускных клапанов.Настроенные распредвалы отличаются друг от друга и в основном бывают двух видов.

Высокие валы

Валы Hindal позволяют двигателю максимизировать свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив двигателю выдавать наибольший крутящий момент в этом диапазоне. Это достигается за счет более широких и мощных кулачков на валу. Они намного лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу.При этом на холостом ходу двигатель будет работать нестабильно. Проблема решается перепрограммированием электронного контроллера зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет заменена на более современное оборудование.

Низкие валы

Низкие валы рекомендуются для установки тем автомобилистам, которые предпочитают эксплуатировать машину преимущественно на малых и средних оборотах. Это увеличит крутящий момент на низких оборотах, что дает значительное преимущество при движении по бездорожью или буксировке прицепа.К тому же такой распредвал обеспечит экономию топлива.

Система подачи топлива

Делая глубокий тюнинг двигателя ВАЗ 2106, карбюратор желательно поменять систему подачи топлива. Можно установить более производительный карбюратор солекс, подобрать куртки и т.д. Но дело в том, что этот автомобильный агрегат очень капризен.

На качество бензина также влияет качество бензина, и в систему подается атмосферный воздух, и даже расположение автомобиля относительно горизонтальной поверхности.Установив форсунку, Вы заметите в своем автомобиле массу новых положительных качеств, а именно:

• Смешивание топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10% мощности мотора.
• Повышенная динамика автомобиля за счет контроля датчиков — при изменении нагрузки происходит мгновенное управление впрыском.
• Зимой не нужно прогревать, более легкий запуск по сравнению с карбюраторными машинами.
• Высокая надежность и длительный срок службы.
• Отличная экологичность.
• Через 1,5–2 года вы полностью окупите стоимость форсунки за счет экономии топлива.

Установить эту систему можно своими руками. Главное — не забыть проложить еще одну топливную магистраль для возврата.

И не забывайте тут ни о чем другом о тюнинге двигателя ВАЗ 2106: дросселирующие заслонки необходимо заменить дроссельным узлом, в который установлены соответствующие демпферы и регулятор холостого хода.

Переоборудование шасси автомобиля

На что следует обратить внимание при переоборудовании ВАЗ 2106? Тюнинг двигателя и ходовая часть должны дополнять друг друга.Невозможно оставить без изменения ходовых характеристик автомобиля, установив более совершенный и мощный мотор. Изменениям следует подвергнуть трансмиссии и редукторы. задний мост. Передаточное число ведущих пар агрегатов должно соответствовать возможностям нового двигателя, иначе они быстро выйдут из строя.

Сначала необходимо улучшить тормозную систему. В таких случаях на передние колеса устанавливаются вентилируемые диски, а задние барабаны меняются на дисковые тормоза.

Они намного надежнее и производительнее барабанов.Суппорт устанавливается от ВАЗ 2108, тормозные диски типа АТЕ 412125. Самая сложная часть установки — подгонка полуоси под диаметр борта диска. Крепление суппорта производится по аналогии с передними тормозами. При установке полуоси подшипник следует заменить на SKF. Подключите новую систему к старой трассе. Кроме того, главный тормозной цилиндр требуется для замены изделия иностранного производства.

Вспоминая всю тормозную систему, обратите внимание на подвеску.Новые возможности машины требуют более жестких амортизаторов и усиленных рессор. Для повышения жесткости кузова желательно установить специальные подкосы. Один устанавливается в открытом пространстве автомобиля, усиливая жесткость между лонжеронами автомобиля и местами посадки передних стоек. Второй устанавливается в багажном отделении и фиксирует геометрию расположения задних амортизаторов сидений и пружин.

Отдельно отметим систему рулевого управления автомобиля. Усиление руля поможет повысить поперечную устойчивость стабилизатора.

Это достигается за счет немного укороченного все того же стабилизатора, который с помощью индивидуально изготовленных креплений многократно увеличивает жесткость стандарта. Да, повозиться придется, но поведение вашей машины на дороге вас приятно удивит.

Достижение

Вот и подошел к концу наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Представленные на странице фото помогут сориентироваться новичкам в вопросе, на какие детали и узлы нужно обратить особое внимание в воплощении желаемого в жизнь.В результате автовладелец получает совершенно новый автомобиль, абсолютно не сопоставимый по техническим параметрам с вашим прародителем. Мощный мотор, Sensitive Box, Hardwriting Machines позволяют активно маневрировать на скоростях, доступных этой машине только при движении по прямой трассе. На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные автомобили, но и некоторые иномарки.

Эксплуатационные характеристики ВАЗ 2106 Шестерка

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 кл.
Расход топлива на 100км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175/70 SR13.

Характеристики двигателя

Расположение: Спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Количество оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Газораспределительный механизм: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Кол-во передач: Коробка механическая — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4166 мм
Ширина машины: 1611 мм
Высота машины: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 Модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначить спецверсию для Канады, которая предусматривала оснащение специальными бамперами — алюминиевыми, без клыков, с накладками и черными пластиковыми лентами.

ВАЗ-21062. — Экспортная модификация ВАЗ-2106 с правым рулевым колесом.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулевым колесом.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор Солекс (21053-1107010), галогенные фары, обивка и подголовники, а также штатное наличие заднего противотуманного фонаря и электрообогрева заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулевым колесом.

ВАЗ-21067. — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало реализацию токсичности евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап со встроенным тентом в кузове, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по особому заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

Выпуск автомобиля ВАЗ 2106 был начат в 1976 году. Эта модель заменила ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, новая модель получила новые бамперы с пластиковыми уголками и клыками, а двигатель стал мощнее на 1600 куб. См. Тогда это был самый мощный автомобиль советского производства.

Машина ВАЗ 2106 выпускалась в разных модификациях с разным объемом двигателя 1,3 и 1,5 литра. У нее просторный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 Размеры Длина 4166 мм, ширина 1611 мм, высота 1440 мм, клиренс 17см, размер багажного отделения 345 литров, раскройный автомат 1035 кг. Задний привод, с пятью ступенями передачи.

За 30 лет производства и эксплуатации автомобиля накоплен большой опыт как в сфере ремонта, так и по тюнингу машины. Мощность двигателя I. Максимальная скорость 150 км / ч — это даже не самые главные положительные характеристики этого автомобиля. ВАЗ 2106 — классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что эта машина может эксплуатироваться в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все такое. технические тонкости. Что ж, ремонт и эксплуатация ВАЗ 2106 — одна из самых низких на отечественных машинах.

Технические характеристики ВАЗ 2106

Двигатель	1,3л, 8-кл.	1.5л, 8-кл.	1.6л, 8-кл.	1.6л, 8-кл.
Длина, мм.	4166	4166	4166	4116
Ширина, мм.	1611	1611	1611	1611
Высота, мм.	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Шаг передних, мм	1365	1365	1365	1365
Шаг назад, мм	1321	1321	1321	1321
Клиренс, мм.	170	170	170	170
Объем багажника максимальный, л	345	345	345	325
Тип кузова / количество дверей	Седан / 4.
Расположение двигателя	Спереди, продольно
Объем двигателя, см 3	1300	1452	1596	1596
Тип цилиндра	В строке
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Отжим	8,5	8,5	8,5	8,5
Количество клапанов на цилиндре	2	2	2	2
Система снабжения	Карбюратор
Мощность, л.с. / об.мин.	64/5600	72/5600	75/5400	75/5400
Момент	92/3400	104/3400	116/3200	116/3000
Вид топлива	АИ-92.	АИ-92.	АИ-92.	АИ-92.
Привод	Задний	Задний	Задний	Задний
Тип коробки передач / количество передач	MCPP / 4.	MCPP / 4.	MCPP / 4.	MCPP / 5.
Передаточное число главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	Двойной поперечный рычаг
Задняя подвеска типа А	Винтовая пружина
Тип рулевого управления	Червячная передача
Объем топливного бака Л.	39	39	39	39
Максимальная скорость, км / ч	145	150	150	155
Снаряженная масса автомобиля, кг	1035	1035	1035	1050
Допустимая полная масса, кг	1435	1435	1435	1445
Шины	175/70 R13
Время разгона (0-100 км / ч), с	18	17	17,5	16
Расход топлива в городском цикле, л / 100 км	9,5	9,8	10,1	10,3

ВАЗ-2106. («Лада») — легковой заднеприводный автомобиль с кузовом типа седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 вышел с III очереди главного конвейера 21 февраля 1976 года. Когда в Тольятти началось производство модели ВАЗ-2106 (LADA 1600), которая была переработана для бытовых условий эксплуатации от Fiat 124 Speciale образца 1972 года, никто не мог предположить, что именно она станет самой популярной и серийной моделью Volga Automobile Plan.

ВАЗ-2106 — это рестайлинговая версия ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененной конструкцией кузова и кабины. Улучшилась эргономика, была упрощена конструкция и «существование» за счет уменьшения количества хромированных элементов и увеличения пластика.

По сравнению с автомобилями Москвич, эти 5-местные седаны, отличающиеся лучшей динамикой и по-настоящему комфортным салоном, были комфортом и престижем для широких слоев автомобилистов СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличное время габаритов (максимум 150 км / ч и от 16 с до 100 км / ч), рельефные сиденья с подголовниками, панель приборов с тахометром и отличная звукоизоляция — это было за что ценить.

В свое время машина пользовалась значительной популярностью у автолюбителей благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности.По качеству сборки Sixer занял одно из лидирующих мест среди других машин Вазова.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 64-сильным двигателем ВАЗ-21011. Они не пользовались популярностью при популярности «Шахи», но масштабы их производства были увеличены (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогих и утяжеленных кузовов со слабыми Двигатель, заметно ухудшивший динамику, с 1980 г. начали собирать карбюраторы озоновые типа 2107.Смена электрики в связи с меняющейся техникой шла постоянно. В 1977 году автомобили начали оснащать новыми клеммами и соединениями проводки, а с 1986 года устанавливается новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988 году была проведена модернизация системы выпуска: на нее поставили одноразовую прокладку и гайку.В 1990 году освоен ВАЗ-21065 на вазе со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенным развалом салона и др. ограничения сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной электрической схемой. С 1985 года сначала на экспортные модификации, затем иногда на «внутренние» стали ставить 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шумность. от двигателя.

Но времена меняются. К концу 80-х эта модель с модификациями оставалась самой массовой и популярной в вазовой программе. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». Это даже не повлияло на это даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным по цене, что перешел в разряд непритязательных «рабочих лошадок».У него была постоянная армия поклонников.

Однако и сейчас ВАЗ-2106 все же постепенно сдает позиции, в первую очередь из-за морального старения дизайна и салона, а также довольно невысоких ездовых качеств, органично присущих классической компоновке. Тем не менее у «шестерки» есть все шансы встретить на конвейере и свой тридцатилетний юбилей.

Производство ВАЗ-2106 было начато на Волжском автомобильном заводе в 1976 году. С 1998 года машина выпускалась на конвейере Рослада в Сызрани.В 2002 году производство было переведено на завод «Ижавто» в Ижевске. В январе 2006 года ВАЗ-2106 сняли с производства через 30 лет после начала выпуска.

Модификации

• ВАЗ-21060 -Рабочий объем 1600 куб.см
• — Пикап с врезанным в кузов тентом, изготавливается по заказу технической дирекции.

• ВАЗ-21061 — двигатель ВАЗ-2103, рабочий объем 1500 см.

Но изначально ВАЗ-21061 была опцией для Канады

«Канадский» вариант с мощными бамперами из алюминиевого профиля.Ему был присвоен индекс 21061, но затем Канада «исчезла», и он носил самую «сладкую» модификацию с двигателем 1,3 л.

• ВАЗ-21062. — Экспортный вариант ВАЗ-2106 с правым расположением руля.
• ВАЗ-21063. — Рабочий объем 1300 куб.см (от ВАЗ 21011 (модификация ВАЗ 2101)) Карбюратор Озон 2105-1107010-20
• ВАЗ-21064. — модель ВАЗ-21064 — экспортная модификация ВАЗ-21061 .
• ВАЗ-21065 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «Солекс-21053», электростеклоподъемники передних дверей, Руль травмоопасный, Другая развязка салона, другие сиденья с подголовниками.
• ВАЗ-21065-01 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор «Салекс 21053», стеклоподъемники передние
• ВАЗ-21066. — Экспортный вариант ВАЗ-21063 с правым расположением руля.
• ВАЗ-21067. — Ижевская модель ВАЗ-2106 Последние выпуски После установки индекса ВАЗ-21067 был установлен двигатель ВАЗ-21067 объемом 1600 см3, являющийся модификацией двигателя ВАЗ-2106 с системой впрыска топлива и каталитическим нейтрализатором, выполняющим нормы токсичности евро 2. На автомобилях Ижевск модели ВАЗ-21067 отсутствует травер, ТНВД механический С рычагом ручной подкачки и карбюратором.Компоненты системы питания инжекторной «шестерки» позаимствованы у переднеприводных автомобилей. Блок управления — «Январь 5.1», только с его калибровками. Воздушный I. Топливные фильтры, Модуль зажигания также унифицирован. Ресивер — от инжекторного «Нивовского» мотора. Датчик скорости устанавливается на коробке передач в месте крепления троса спидометра, а последний подключается через переходник — так же, как на Ниве ВАЗ-21214. Нейтрализатор в системе выпуска и адсорбер обеспечивают Евро 2 не только за счет выхлопа, но и за счет испарения топлива.Октановое число используемого бензина не изменилось — АИ-92, потому что степень сжатия двигателя осталась прежней.
• ВАЗ-21067-20 — Опытная, с инжекторным двигателем 2106, Рабочий объем 1600 куб.м. SM, 2005, левый руль
• ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.
• ВАЗ-21069. — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться мотор ВАЗ-413 мощностью 140 л.с., а так 1997 г., универсальный РПД на задний и переднеприводный ВАЗ-415.Автомобили изготавливались по заказу спецслужб.
• — «Псевдо-семя» для семьи Брежневых, сделанное из обычной «шестерки». Он получил прозвище «половина седьмого».

Модель	Рабочий объем Двигатель, куб. Куб.	Расположение Органы управления	Банкноты
2106			Снят с производства в 1993 году.
21061
21062
21063
21064
21065
21066
21067
21067-20	1600 (Моновпрыск)		опытный с инжекторным двигателем 2106, 2005 г.
21069			с двигателем из Самары-21083, 1988 г.

Технические характеристики ВАЗ-2106

Год выпуска

	LADA 1600 GL (Нидерланды)	LADA 1600 Ls (экспортная версия)	ВАЗ 2106.	ВАЗ 21061.	ВАЗ 21063.	ВАЗ 1600 (2106)	ВАЗ 1600. Es 4-дверный седан UK РЫНОК (21064)
Модификация	—	—	1600	1,5	—	1.6	—
—	—	1976 г.	1976 г.	—	1977-85	—
Геометрия
Тип корпуса	Седан	Седан	Седан	Седан	Седан	Седан	Седан
номер двери	—	4	4	4	4	4	—
номер мест	—	5	5	5	5	5	—
	—	слева	слева	слева	слева	слева	Правый
	—	4116 мм	4166 мм	4166 мм	—	—	—
	—	1611 мм	1611 мм	1611 мм	—	—	—
	—	—	1440 мм	1440 мм	—	—	—
Колесная база	—	2424 мм	2424 мм	2424 мм	—	—	—
Колея передняя	—	1365 мм	1365 мм	—	—	—	—
С упаковкой назад	—	1321 мм	1321 мм	—	—	—	—
	—	—	170 мм	170 мм	—	—	—
Текущий вес	—	1030 кг	1045 кг	1085 кг	—	—	—
Полная масса	—	1430 кг	1445 кг	1485 кг	—	—	—
Двигатель
Двигатель	—	—	ВАЗ 2106.	ВАЗ 2103.	ВАЗ 21011.	ВАЗ 2106.	—
Расположение	—	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	—
	—	—	бензин	бензин	бензин	бензин	—
Система подачи	—	—	карбюратор	карбюратор	карбюратор	карбюратор	—
Диаметр цилиндров	—	—	79 мм	76 мм	79 мм	79 мм	—
Ход поршня	—	—	80 мм	80 мм	66 мм	80 мм	—
Мощность сжатие	—	—	8.5	8,5	8,5	8,5	—
	—	1,568 л.	1,57 л.	1.452 Л.	1.294 л.	1,57 л.	—
Турбокомпрессоры.	—	—	не	не	не	не	—
Мощность	—	78 л.с.	80 л.с. при 5400 об / мин	77 л.с. при 5600 об / мин	69 л.с. при 5600 об / мин	80 л.с. при 5400 об / мин	—
Крутящий момент	—	—	122 Нм при 3000 об / мин	106 нм при 3500 об / мин	94 нм при 3400 об / мин	122 Нм при 3000 об / мин	—
Марка. топливо	—	—	АИ-93.	АИ-93.	АИ-93.	АИ-93.	—
Трансмиссия

ВАЗ-2106 — настоящая классика советского автопрома. Автомобиль выпускался и долгое время после распада союза, что объясняется его невероятной надежностью. Кроме того, он выгодно отличается от других автомобилей отечественного производства. Потрясающая ремонтопригодность буквально каждого узла, наличие запчастей, неограниченные возможности для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторным, а затем — инжекторной системой воспламенения топлива, может работать на бензине даже самого низкого качества, редко отказывается от сильного холода, может успешно эксплуатироваться практически в любых условиях. Любые его неисправности устраняются даже без участия специалиста — любой маленький, опытный автомобилист легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач 121 килограмм.Поэтому категорически не рекомендуется пытаться стрелять или передвигаться в одиночку — это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет продвинуть вас в процессе демонтажа или установки мотора.

Из всего необходимого оборудования, включая головку блока цилиндров и систему зажигания, масса двигателя будет еще больше — 140 килограммов.

Наконец, в сборе с коробкой передач и прикрепленными к ней устройствами увеличится еще на 26 килограммов.

Как видите, вес вполне можно назвать существенным недостатком машины перед импортными аналогами. Для ее уменьшения, увеличения мощности, а также для улучшения динамических характеристик Многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автопроизводстве была выпущена дизельная версия «шестерки». Замена бензинового двигателя На мотор, работающий от дизеля, на характеристики автомобиля не повлияла. Во-первых, болгарам не удалось нарастить энергоблок.Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.

Другие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важная, но далеко не главная характеристика. Поэтому мы решили рассказать о других особенностях силового агрегата, установленного на разных модификациях «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он уменьшился до 75 л.из. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндра силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия двигателя составляет 8,5 атмосферы, а ход поршня — 80 миллиметров.

Слабое место в двигателе ВАЗ-2106

Автомобильный двигатель ВАЗ-2106 — модификация силового агрегата от Тройки. Вполне возможно, поэтому в его дизайне сохранилась целая серия.слабые места предшественников. Отечественные мастера научились диагностировать неисправности мотора практически без звука. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могут выйти из строя:

Какая мощность у ВАЗ 2106. Все автомобили ВАЗ

ВАЗ 2106

(или «Шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей безумной популярности. Машинка завоевала популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций.Например, владельцу доступен такой вариант, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими моторами комплектуются ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей линейки продукции «Волжский автозавод». В частности, Sixer — это модернизированная версия ВАЗ 2103. Шестая модель «Жигули» производилась от С 1976 по 2006 год.

ВАЗ 2106 — одна из самых массовых отечественных машин. Наиболее 4.Было выпущено 3 миллиона машин.

В разные годы Sixer подвергался некоторым изменениям — например, инженеры производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичность и мощность. Во все годы ВАЗ 2106 комплектовался четырехтактным карбюраторным рядным двигателем.

Таблица: Варианты комплектации двигателя

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка механизмов трения осуществляется двумя способами — под давлением и через брызги.Смазка при таком способе подачи расходуется довольно быстро: я установил заводскую допустимую норму 700 грамм на 1000 км пути, однако в реальности расход масла может быть больше.

В Моторы заливают масла ВАЗ 2106 как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

• 5w — 30;
• 5w — 40;
• 10 Вт — 40;
• 15 Вт — 40

В рабочем состоянии в полости мотора и во всей системе смазки Автомобиль должен быть не более 3х.75 литров масла. При смене жидкости рекомендуется заливать 3, 5 литра.

Основные технические характеристики двигателя «Сикстерс»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации мотора ВАЗ 2103. Цель такой доработки понятна — инженеры постарались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметров цилиндров до 79 мм. В целом новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «Sixters» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, при номинальном перемещении поршня 80 мм.

Коленвал тоже был взят от ВАЗ 2103, единственное отличие — кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 комплектуются «озоновыми» карбюраторами (карбюраторы Солекс использовались до этого периода). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «Sixters» с 1990 г. имеют объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Аппарат не отличается большими габаритами: ширина всего 18.5 см, длиной 16 см, высотой 21,5 см. Общий вес всего механизма в сборе (без бестопливного) — 2,79 кг. Размеры Весь двигатель имеет ширину 541 мм, длину 541 мм и высоту 665 мм. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по заявлению производителя не превышает 125 тысяч километров, но при бережном обслуживании силового агрегата и периодической чистки карбюратора этот срок вполне можно продлить до 200 тысяч километров и выше.

Где находится двигатель

Важной идентификационной характеристикой любого двигателя считается его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

1. На блоке цилиндров с левой стороны.
2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и номера прерывания в помещении не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

Силовые агрегаты могут идеально подходить к ВАЗ 2106 с любыми моделями ВАЗ. Однако не стоит забывать, что заменяемый двигатель должен быть такого же размера, веса и примерно такой же мощности, как и штатный — можно безопасно и качественно заменить двигатель без каких-либо переделок.

Оптимальными вариантами замены можно считать двигатели АвтоВАЗа:

• ВАЗ 2110;
• ВАЗ 2114;
• «Лада Приора»;
• «Лада Калина».

Главный плюс такой замены в простоте регистрации автомобиля с новым двигателем в ГИБДД. Вам необходимо указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель на иномарку

Чтобы увеличить мощность шестистера, вам придется найти более «серьезные» типы двигателей.Без изменения моторного пространства на машину можно устанавливать двигатели ВАЗ 2106 с Ниссан или Фиат.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от BMW 326, 535 и 746-й моделей. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, ответвлений в системе охлаждения и т. Д.

Дизель на ВАЗ 2106

Дизельные электростанции целесообразно ставить на бензиновые отечественные автомобили несколько лет назад, когда стоимость дизеля была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии речи не может быть.

Однако любители повышенной тяги мотора вполне могут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

1. Дизель по размерам и весу не должен сильно превышать вес штатного мотора ВАЗ.
2. Нельзя ставить на «шестерку» мощностью более 150 л.с. Без соответствующей переделки кузова и других систем.
3. Убедитесь, что все системы автомобиля будут надежно подключены к новому двигателю.

Стоит ли ставить роторный двигатель

На сегодняшний день только концерн Mazda использует роторные двигатели для оснащения автомобилей. В свое время роторно-поршневые двигатели производил АвтоВАЗ, однако из-за проблемности устройства на оснащении автомобилей такие установки было решено прекратить.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит обойтись без помех: необходимо будет расширить моторный отсек и произвести доработку ряда систем. При желании и наличии средств все эти задачи выполняются, но целесообразнее установить двигатель, например, с Fiat, так как при небольшом навесном оборудовании он будет давать такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналог ВАЗа на другие модели, так и на импортный на более мощные иномарки.В любом случае, к замене блока питания нужно подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил это будет небезопасно.

На автомобиле ВАЗ 2106 тюнинг двигателя позволит не только увеличить мощность агрегата, но и скорость машины. Правильная доработка сделает эксплуатацию более приятной и комфортной. Ниже вы узнаете, как улучшить мотор вашего верного помощника.

Что приготовить

Полный тюнинг двигателя ВАЗ 2106 — занятие довольно дорогое.Ведь придется поменять не только поршневую группу, шатуны, коленчатый вал, коллекторы подачи топлива и отвод выхлопных газов.

Все эти детали необходимо тщательно отрегулировать и сбалансировать. Без доступа к специалистам, имеющим в своем распоряжении специальное дорогостоящее оборудование и, что самое главное, опыта проведения подобных работ, никак не обойтись.

Также следует понимать, что стоимость увеличения мощности ВАЗ 2106 (тюнинг двигателя) обернется полной переделкой коробки передач, выхлопной системы.Тут надо будет сделать тормоза эффективнее. Если на автомобиле установлен карбюратор, то его работа повлияет и на него, и на систему зажигания. В этом случае желательно увидеть полную замену впрыска топлива на форсунку. Двигатель получит новые технические характеристики, что приведет к необходимости переделывать подвеску — родные пружины и амортизаторы будут неадекватно работать с более сладким мотором. Не мешает и установка дополнительных подкосов, повышающих жесткость кузовной части.Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. К тому же управлять такой машиной станет опаснее, чем до вмешательства в сердце ВАЗ 2106.

Тюнинг двигателя: установка кованых поршней

При работе на увеличении мощности двигателя часто заменяют родные литые поршни на кованые.

Делается это с одной целью — снизить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше скорость — тем выше нагрузка на детали двигателя) литье ведет себя на порядок хуже, чем кованый металл.Вместе с заменой поршня имеет смысл поменять или облегчить шатуны. Этот процесс более сложный — точность удаления лишнего металла должна быть не менее 0,1 грамма. Но эта процедура менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем у родственников.

Такая деталь намного проще и прочнее, а последний фактор повысит степень сжатия в камере сгорания.При длинном шатуне рекомендуется использовать поршни с уменьшенной высотой сжатия. Результатом таких работ является форсирование двигателя.

Балансировка коленчатого вала

Исключив группу коврик-поршень, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. При этом родной коленчатый вал с полной противовесом лучше заменить — он тяжелее, но для этой детали более важным параметром является прочность. Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновленный мотор ВАЗ 2106.Тюнинг двигателя необходимо проводить с полным согласованием новых деталей между собой, иначе замена не приведет к желаемому результату, а вызовет только разочарование.

Многие вещи можно сделать самостоятельно — это снизит стоимость переоборудования и даст вам право сказать, что вы все сделали сами. Но такой тюнинг двигателя ВАЗ 2106 под силу произвести лишь ограниченному кругу автомобилистов, поэтому не стесняйтесь обращаться к ним за работами, где важна точность.

Расширение топливных каналов

Переоборудовав нижнюю часть двигателя, нельзя оставлять без внимания распредвал и клапан. От качественной работы этого узла зависит мощность мотора. Для более производительной подачи топливных смесей необходимо расширить и отполировать каналы, по которым она поступает. Сначала проведите расточку впускного коллектора, предварительно сняв подающие каналы в головке самого блока цилиндров. Поскольку они разветвляются глубоко в головку, необходимо будет обрезать направляющие штифты и отполировать канал.После этой процедуры со всеми каналами необходимо отполировать линию подачи от седла клапана. В этом случае необходимо проявить осторожность, чтобы не повредить боковину.

Именно такую ​​процедуру необходимо проводить для выпускных коллекторов. Это более трудоемко, так как изделие изготовлено из чугуна. Вместо родного коллектора можно установить специальный «паук», имеющий необходимый диаметр магистрали.

Замена распредвала

Делая на своем автомобиле ВАЗ 2106 тюнинг двигателя, нельзя обойти газораспределительный вал, регулирующий работу впускных и выпускных клапанов.Настроенные распредвалы отличаются друг от друга и в основном бывают двух видов.

Высокие валы

Валы Hindal позволяют двигателю максимизировать свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив двигателю выдавать наибольший крутящий момент в этом диапазоне. Это достигается за счет более широких и мощных кулачков на валу. Они намного лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу.При этом на холостом ходу двигатель будет работать нестабильно. Проблема решается перепрограммированием электронного контроллера зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет заменена на более современное оборудование.

Низкие валы

Низкие валы рекомендуются для установки тем автомобилистам, которые предпочитают эксплуатировать машину преимущественно на малых и средних оборотах. Это увеличит крутящий момент на низких оборотах, что дает значительное преимущество при движении по бездорожью или буксировке прицепа.К тому же такой распредвал обеспечит экономию топлива.

Система подачи топлива

Делая глубокий тюнинг двигателя ВАЗ 2106, карбюратор желательно поменять систему подачи топлива. Можно установить более производительный карбюратор солекс, подобрать куртки и т.д. Но дело в том, что этот автомобильный агрегат очень капризен.

На качество бензина также влияет качество бензина, и в систему подается атмосферный воздух, и даже расположение автомобиля относительно горизонтальной поверхности.Установив форсунку, вы заметите в своем автомобиле массу новых положительных качеств, а именно:

• Смешивание топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10% мощности мотора.
• Повышенная динамика автомобиля за счет контроля датчиков — при изменении нагрузки происходит мгновенное управление впрыском.
• Зимой не нужно прогревать, более легкий запуск по сравнению с карбюраторными машинами.
• Высокая надежность и длительный срок службы.
• Отличная экологичность.
• Через 1,5–2 года вы полностью окупите стоимость форсунки за счет экономии топлива.

Установить эту систему можно своими руками. Главное — не забыть проложить для обратки еще одну топливную магистраль.

И не забывайте тут ни о чем другом о тюнинге двигателя ВАЗ 2106: дросселирующие заслонки необходимо заменить дроссельным узлом, в который установлены соответствующие демпферы и регулятор холостого хода.

Переоборудование шасси автомобиля

На что следует обратить внимание при переоборудовании ВАЗ 2106? Тюнинг двигателя и ходовая часть должны дополнять друг друга. Невозможно оставить ходовые качества автомобиля неизменными, установив более совершенный и мощный мотор. Изменениям следует подвергнуть трансмиссии и редукторы. задний мост. Передаточное число ведущих пар агрегатов должно соответствовать возможностям нового двигателя, иначе они быстро выйдут из строя.

Сначала необходимо улучшить тормозную систему.В таких случаях на передние колеса устанавливаются вентилируемые диски, а задние барабаны меняются на дисковые тормоза.

Они намного надежнее и производительнее барабанов. Суппорт устанавливается от ВАЗ 2108, диски тормозные Тип АТЕ 412125. Самая сложная часть установки — подгонка полуоси под диаметр борта диска. Крепление суппорта производится по аналогии с передними тормозами. При установке полуоси подшипник следует заменить на SKF.Подключите новую систему к старой трассе. Кроме того, главный тормозной цилиндр требуется для замены изделия иностранного производства.

Вспоминая всю тормозную систему, обратите внимание на подвеску. Новые возможности машины требуют более жестких амортизаторов и усиленных рессор. Для повышения жесткости кузова желательно установить специальные подкосы. Один устанавливается в столярке автомобиля, усиливая жесткость между лонжеронами автомобиля и посадочными местами передних стоек.Второй крепится в багажном отделении и фиксирует геометрию расположения задних амортизаторов и пружин.

Отдельно отметим систему рулевого управления автомобиля. Усиление руля поможет повысить поперечную устойчивость стабилизатора.

Это достигается за счет немного укороченного все того же стабилизатора, который с помощью индивидуально изготовленных креплений многократно увеличивает жесткость стандарта. Да, повозиться придется, но поведение вашей машины на дороге вас приятно удивит.

Достижение

Вот и подошел к концу наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Представленное на странице фото поможет сориентироваться новичкам в вопросе, на какие детали и узлы нужно обратить особое внимание в воплощении желаемого. В результате автовладелец получает совершенно новый автомобиль, абсолютно не сопоставимый по техническим параметрам с вашим прародителем. Мощный мотор, Sensitive Box, Hardwriting Machines позволяют активно маневрировать на скоростях, доступных этой машине только при движении по прямой трассе.На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные автомобили, но и некоторые иномарки.

Двигатель ВАЗ 2106 хорошо известен любителям отечественного автопрома по системе, в большинстве своем работает четко и без сбоев. Однако, как и любой другой механизм, мотор автомобиля требует своевременного ухода и, возможно, даже доработки в соответствии с условиями эксплуатации. Тюнинг способен творить настоящие чудеса даже с минимальными затратами.

Какой двигатель ВАЗ

По сути, двигатель ВАЗ 2106 — это модернизированный 4-х цилиндровый двигатель «Тройка», получивший большую мощность. Отныне автомобиль может похвастаться 75 лошадиными силами, которые развивают крутящий момент в 116 Нм. Однако разработчики не остановились только на одной вариации, представив на суд автомобилистов сразу несколько следующих модификаций:

• классический автомобиль с внутренним контуром объемом 1,6 л;
• изделие с двигателем 1,3 л, а также доработанным карбюратором, длина ходового поршня меньше 1.4 см;
• Двигатель объемом 1,5 л с измененными параметрами шатунно-поршневых элементов и блока.

Все вариации пользуются популярностью, но модели по-прежнему пользуются спросом, объем двигателя рассчитан на 1,5 литра. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже выходят из строя другие модификации.
Всего, независимо от вариантов исполнения, двигатель ВАЗ 21061 — 21063 включает в себя:

цилиндр
• и картер, на дне которого обычно устанавливается специальный поддон;
• поршень и прилегающие к нему компрессионные кольца расположены непосредственно внутри цилиндра;
• Коленвал, движущийся внутри картерных подшипников.

Для тех, кто привык ремонтировать машину своими силами, никаких сложностей не возникает и при эксплуатации «шестерки». Другое дело, если водитель задумывается, как увеличить мощность двигателя ВАЗа. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ему непоправимый вред.

Правила тюнинга

Главная цель, которая преследует качественный тюнинг, — это улучшенные характеристики двигателя.А желаемого результата можно добиться следующими методами:

• машинное нагнетание;
• чип-тюнинг;
• замена системы зажигания на более мощную.

Самая сложная и одна из самых экономичных процедур — увеличение диаметра цилиндров и хода поршня. Вес автомобиля ВАЗ не меняется, но мощность на выходе увеличивается в разы. Лучшее решение в этом случае — заменить баллоны, установить которые будет проще и дешевле.Габаритные размеры компонентов вообще изменятся и никак не повлияют на качество езды. Размеры дают о себе знать только тогда, когда автомобиль заправлен или неисправен.

Еще один эффективный способ настройки — улучшение. Динамические показатели мотора достигаются следующим образом:

• уменьшается масса коленчатого вала и шатунно-поршневой системы;
• регулировка передаточных чисел шестерни;
• установочные электронные комплексы.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

Радикальные методы могут прийти на помощь, позволяя тем, кто хочет провести более глубокую настройку.

Заключается в выборе специального коленвала вместо заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс, увеличить мощность. После замены всех необходимых элементов проводится ремонт и доводка автомобиля в целом.

Чип-тюнинг — это относительно новый метод обновления, который позволяет изменять параметры без механического вмешательства с помощью специального программного обеспечения. Сколько весит двигатель и когда он был выпущен, значений нет. Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение — блок, который называется бесконтактным и позволяющий существенно выиграть по мощности.

Эксперименты S. Собственный автомобиль «Это определенно хорошо, однако, принимая решение о следующих модификациях, вы должны подумать, не будут ли они последним, что заметит транспортное средство. Ширина экспериментального спектра велика, поэтому нет необходимости спешить. Лучше хорошенько подумать и подобрать кстати то, что действительно нужно.

Эксплуатационные характеристики ВАЗ 2106 Шестерка

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 кл.
Расход топлива на 100км по городу: 10,1 л.
Объем бензобака: 39 л.
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175/70 SR13.

Характеристики двигателя

Расположение: Спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Количество оборотов: 5400
Крутящий момент: 116/3000 Н * м
Система питания: Карбюратор
Turbocharddv: не
Газораспределительный механизм: Ohc.
Расположение цилиндра: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8,5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92.

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель рулевого управления: не

Трансмиссия

Привод: Задний
Кол-во передач: Коробка механическая — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4166 мм
Ширина машины: 1611 мм
Высота машины: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Шаг назад: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л.

Производство

Год выпуска: С 1976 по 2005 год

ВАЗ 2106 Модификации

ВАЗ-21061 — Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначить спецверсию для Канады, которая предусматривала оснащение специальными бамперами — алюминиевыми, без клыков, с накладками и черными пластиковыми лентами.

ВАЗ-21062. — экспортная модификация ВАЗ-2106 с правым колесом.

ВАЗ-21063. — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

ВАЗ-21064. — Экспортная модификация ВАЗ-21061 с правым рулевым колесом.

ВАЗ-21065 — модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 — 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор «Солекс» (21053-1107010), галогенные фары, обивка салона и подголовники, а также штатное наличие заднего противотуманного фонаря и электрообогрева заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

ВАЗ-21066. — Экспортная модификация ВАЗ-21063 с правым рулевым колесом.

ВАЗ-21067. — Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

ВАЗ-21068. — выпускался как носитель агрегатов наладки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. — Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — Пикап со встроенным тентом в кузове, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

ВАЗ-2106 «Милиция» — Единственный экземпляр, сделанный по особому заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

Карбюраторный двигатель ВАЗ 2106 с четырьмя цилиндрами — рядная силовая установка с вертикальным перемещением поршневой группы. Вывих распределения Вала — наверху Джи-би-си.

Двигатели ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами моторов:

1. Изделие с объемом двигателя 1,6 л. Это самый востребованный агрегат в семействе классических автомобилей данной модели.
2. Изделие с двигателем, объем которого приближается к 1.3 литра. Отличие от основной силовой установки в том, что в этом агрегате длина поршневых элементов меньше 1,4 см. Соответственно, изменения коснулись таких элементов мотора, как блок, коленчатый вал и элементы цепной передачи MRM. Также в топливной системе использовался другой карбюратор.
3. Изделие с мотором объемом почти 1,5 л. Отличие от штатного карбюраторного агрегата состоит в диаметре поршневой группы, который составляет менее 0,03 см от стандартного диаметра цилиндров.Это привело к изменению параметров блока и поршневых элементов шатуна.

Стандартный двигатель ВАЗ 2106 — результат модернизации мотора Тройка. Благодаря этому усовершенствованию мощность двигателя увеличена до 75 л.с. При достижении крутящего момента 116 нм. В этом случае диаметр цилиндра составляет 7,9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя призван повысить динамические параметры силовой установки. Методы настройки:

• форсирование двигателя «Шестерка»;
Чип-тюнинг двигателя
• ;
• установка на автомобиль более прогрессивной системы зажигания.

Серьезным прорывом с тюнингом двигателя можно считать увеличение хода поршня и диаметра цилиндров. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором проще применить цилиндры ремонтных (увеличенных) размеров. Также практикуются поршневые изделия других модификаций, которые потребуют обработки отверстий втулки. Для увеличения степени сжатия требуется провести обработку прокладки прокладкой.

Одним из действенных способов тюнинга двигателя можно назвать т.н. Продвинутая силовая установка, представляющая собой перечень мероприятий по агрегату, ведущих к улучшению динамических показателей мотора. Основные действия при выполнении доработки:

1. Уменьшение весовых характеристик коленчатого вала и шатунно-поршневой группы.
2. Шлифовальные работы и срабатывание сопряженных поверхностей коллекторов.
3. Калибровка и регулировка электронных комплексов, отвечающих за работу моторного агрегата.
4. Увеличение или уменьшение передаточных чисел.

Углубленный тюнинг двигателя ВАЗ 2106 в первую очередь связан с выбором и установкой коленвала особого типа взамен штатной детали. Такая деталь монтируется с помощью рукоятки большего размера. Под полужирным блоком под поршневую группу увеличенного диаметра выделены цилиндры, снабженные кольцами Т-образной конфигурации компрессионного типа.

Далее проводится технологическая корректировка настройки всех узлов элементов двигателя с основной задачей повышения степени сжатия в цилиндре мотора.Этот показатель напрямую связан с угловой величиной фаз газораспределения и положениями дроссельной заслонки.

Позиционное изменение газораспределительного вала осуществляется приводной шестерней регулируемого типа, что дает возможность заливать топливо с повышенной концентрацией воздуха камеры сгорания. Самый эффективный вариант тюнинга двигателя — установка турбины на силовую установку и оборудование. автомобиль т.н. «Директок», т. н.е. Система вывода прямоточного газа. Выбор такого вспомогательного оборудования целесообразно проводить специалисту по двигателям. Если автомобиль усовершенствовать турбиной, то это повысит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать работу автомобиля. Изменение динамических параметров происходит без использования механической отделки. Такое обслуживание осуществляется исключительно в автомобиле, где есть система ЭБУ.Наличие в ЭБУ соответствующего программного обеспечения позволяет контролировать и изменять параметры настройки зажигания, подачи топлива, расходомера и т. Д.

Один из путей постепенной настройки двигателя считается регулировкой системы зажигания автомобиля. Для этих целей практикуется установка зажигания с электронным переключением, которое в среде автомобилистов называется бесконтактным, т.е.без участия механических коммутационных компонентов (контактов прерывателя).Дополнительно необходимо изменить элементы сцены системы на более качественные продукты.
