Газовое оборудование 3 поколения

3 поколение ГБО имеет довольно невысокие требования для внедрения в автомобиль, кроме того, сам процесс установки не отличается особой трудоемкостью. Главным отличием ГБО 3 поколения от его предшественников является система параллельного впрыска газовой смеси. Но, несмотря на все свои видимые преимущества, газовое оборудование 3 поколения очень быстро перестало пользоваться спросом и утратило свою популярность у автолюбителей.

Поэтому перед тем, как монтировать такую систему на свое авто, стоит изучить некоторые подробности, которые влияют на выбор автовладельцев.

Особенности 3 поколения газового оборудования

Это поколение появилось путем усовершенствования более ранней технологии 2 поколения. Таким образом, 3 поколение практически ничем не отличается, кроме небольших, но достаточно существенных деталей.

Дозировка топлива. Именно здесь находится ключевое отличие. В системах второго поколения топливо подавалось посредством разрежения, система подачи производится при помощи электроники.
Система подачи топлива в систему. Во 2 поколении газовая система подсоединяется напрямую к штатной, в третьем же газ направляется во впускной коллектор при помощи шагового устройства и механических форсунок для дозировки. Газ идет в систему при создании высокого давления.
Требования норм Евро. Третье поколение отвечает нормам токсичности Евро-3, изменение которых привело к сокращению использования ГБО этого типа.

Кроме того, одной из особенностей 3 поколения является тот факт, что газовая система монтируется параллельно с бензиновой.

Количество топлива определяется при помощи показаний лямбда-зонда и дроссельной заслонки, которые считываются специальным электронным блоком управления.

Следовательно, принцип работы можно описать в несколько этапов:

газ подается в распределитель;
блок управления считывает необходимый объем топлива и подает сигнал;
распределитель дозирует топливо;
газ подается на форсунки впускного коллектора.

Главным и существенным минусом этой системы питания является медленная скорость изменения рабочего режима, так как блок управления достаточно медленный.

Использование ГБО 3 поколения на карбюраторном автомобиле

Обычно ГБО 3 поколения устанавливается на инжектор, однако установить такую систему можно и на карбюраторный автомобиль, ведь она имеет свой отдельный блок управления.

При установке на карбюраторное авто система газового оборудования не требует дополнительной установки эмулятора форсунок, при помощи которого происходит впрыск топлива и регулировка бортового управления. Это и создает главные сложности при монтаже на карбюраторную систему транспортного средства.

Если не используются форсунки, то нужен бензиновый клапан, который, в свою очередь, будет останавливать бензин. Так как для работы третьего поколения является обязательным использование лямбда-контроля, возникает множество трудностей. Приходится менять распределитель и электронный блок управления, на обычный вакуумный регулятор-редуктор. Но в этом случае газовая система по всем характеристикам совпадает с 1 поколением.

Большинство автомобилистов, использующих карбюратор, даже не рассматривают установку 3 поколения, отдавая предпочтение другим вариантам экономии.

Использование ГБО 3 поколения на инжекторе

ГБО 3 поколения на инжекторе отзывы имеет положительные. Установка не имеет никаких «подводных камней», как в случае с карбюратором, и практически не отличается от монтажа систем предыдущих поколений.

Почти всегда баллон с газом находится в багажнике, на том месте, где обычно хранится запасное колесо, а заправочное устройство располагается в задней части бампера или крыла.

Магистрали ГБО прокладываются через бензопровод, а клапан выводится в левую часть капота. Там же, слева от двигателя, монтируется смеситель. Такое расположение позволяет беспрепятственно подключить его к системе охлаждения. Распределительный механизм помещается непосредственно возле коллектора, а система управления ГБО выносится в салон автомобиля.

Газовое оборудование 3 поколения на инжектор устанавливается достаточно просто. Все, что необходимо, это подробная схема монтажа системы на определенную модель авто, которую с легкостью можно найти в сети.

Очень важно провести регулировку системы и проверить ее на наличие неисправностей, в первую очередь, чтобы исключить возможность стравливания газа.

Настройка ГБО 3 поколения

Правильная настройка оборудования является залогом его долгой и продуктивной работы. Кроме того, регулировка системы значительно снижает риск ее использования или даже вовсе сводит ее к нулю.

Настройка ГБО 3 поколения своими руками возможна только в том случае, если у автомобилиста есть некоторый опыт в этой сфере. В противном случае все манипуляции должны проводиться с помощью специалиста. Даже если провести регулировку ГБО 3 поколения своими руками, ехать на сервис придется в любом случае, для проверки исправности работы систем. Если ошибка будет обнаружена на этой стадии, то исправить ее будет не только проблематично, но и более затратно.

В том случае, если автолюбитель все же хочет самостоятельно разобраться в работе ГБО 3 поколения и научиться их устанавливать, следует изучить специальные видео, которые подробно и наглядно описывают весь процесс.

Частые поломки ГБО 3 поколения

Довольно часто автомобилисты жалуются на неправильную работу переключателей. Причина поломки переключателя ГБО 3 поколения может заключаться в простом контакте, который отошел. Это происходит из-за того, что в редукторе накапливается конденсат. Также на ГБО довольно часто забиваются форсунки.

К основным минусам установки газового оборудования также относят увеличение массы, следовательно, происходит потеря мощности. Кроме того, оно занимает довольно много места в автомобиле. Следует учитывать также тот факт, что расход газовой смеси намного выше, поэтому экономия средств весьма относительная.

Читайте в этой статье о плюсах и минусах установки ГБО на авто.

Установка ГБО, в том числе и третьего поколения, актуальна в том случае, если автомобиль часто используется, к примеру, для грузоперевозок или работает в службе такси. В противном случае следует рассмотреть альтернативные способы экономии топлива.

Важно учитывать тот факт, что газовое оборудование стоит довольно много. В среднем, расходы на его установку компенсируются примерно за 5 лет использования, с учетом нынешних цен на топливо, при этом через этот же срок система потребует ремонта, так как она изнашивается с достаточно большой скоростью. Поэтому установка всегда остается сугубо индивидуальным решением.

Вывод

Третье поколение считается устаревшим, и актуально лишь для немногих авто. Все эти нюансы следует тщательно продумывать и обсуждать со специалистом. Если же автолюбитель решил установить именно эту систему, то монтаж необходимо проводить только с помощью компетентного автослесаря, который сможет указать на все возможные неисправности и проведет тщательную диагностику всех систем для предотвращения будущих поломок.

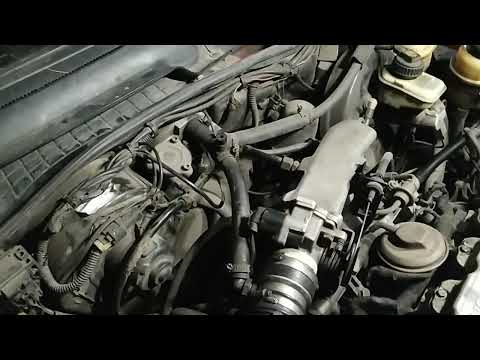

https://youtu.be/5lSKDD-Drh5

Установка ГБО 3 поколения

Если рассматривать установку системы ГБО касательно 3 поколения, то можно сказать, что требования при внедрении в автомобильное средства снижены, а связано это с тем, что у большинства автомобилей экологические требования не поднимаются выше отметки Евро.

Безусловно, ГБО 3 поколения заметно отличается от своих предшественников, 1 и 2 поколений. Основное отличие заключается в том, что установка имеет параллельное впрыскивание газовой смеси. А автолюбителям, прежде чем устанавливать подобную систему в свой автомобиль, стоит изучить особенности конструкции и узнать, как происходит установка данной системы. Также необходимо разобраться, из-за чего это поколение стремительно потеряло свой спрос на рынке.

Содержание

1 Отличия с предшественниками и причина ухода с рыночных полок
2 Необходимые элементы при установке и принцип действия
3 Инжекторные автомобили с ГБО 3
4 Карбюраторные автомобили с ГБО 3
5 Основные недостатки и преимущества использования ГБО

Отличия с предшественниками и причина ухода с рыночных полок

Усовершенствованная система ГБО 3 имеет возможность в отказе использования вычислительной мощности. Также это относится к топливной карте, а она в основном закладывается в штатных контроллёрах как бензиновое топливо. Установка этой карты позволяет работать по системе в параллельном режиме, поэтому напрашивается другая формулировка: создание индивидуальной карты топлива.

Также регулировка этой системы не позволяет правильно и в нужном диапазоне откорректировать подаваемую смесь, а происходит это из-за малого уровня скорости реакции. И это может быть ещё обусловлено специально внедрённым в систему шаговым дозатором, выступающим в роли распределителя.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Когда появились экологические требования класса Евро 3, а также возможность осуществления регулировки бортовой диагностики, по сравнению с предыдущим поколением на ГБО 3 спрос среди автолюбителей значительно упал. Также к этому можно отнести появление усовершенствованной системы ГБО, устанавливаемой в двигатель автомобиля и ценовая политика, которая значительно выросла.

Разработка 4 поколения и высокая стоимость отразились негативно на спросе системы, и 4-е поколение практически сместило с рынка продажи 3-го поколения.

К тому же стоит отметить, что использование 3 типа ГБО распространяется на карбюраторный вид автомобильных средств.

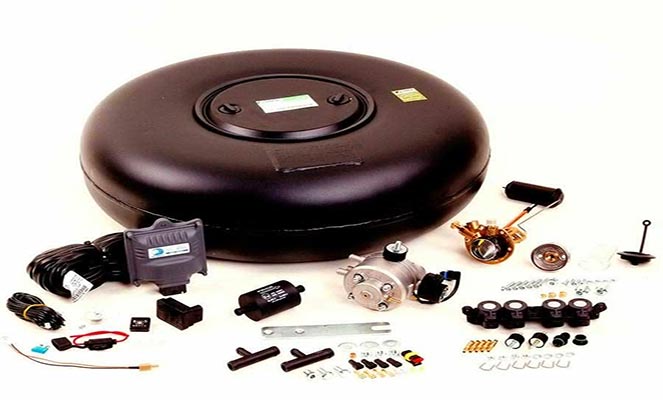

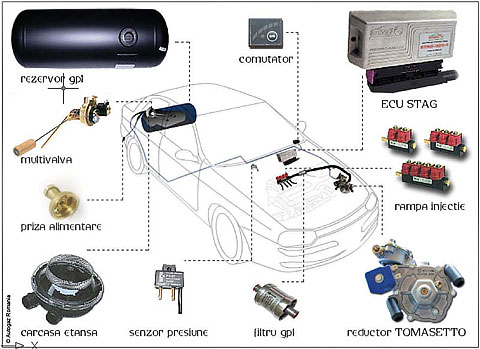

Необходимые элементы при установке и принцип действия

Использование этой системы распространяется только на автомобили с экологическими системами, не превышающими показатели Евро 2. ГБО 3, как уже стало ясно из вышеизложенных слов, имеет отличия с предшественниками, связанные с впрыскиванием газового топлива, используя инжектор. Впрыскивание смеси газа происходит очень близко у основания коллектора, и соответственно, это происходит с впускными клапанами каждых из имеющихся цилиндров. Между штуцерным клапаном и редуктором, который осуществляет подачу избыточного давления и установлен непосредственно во впускном коллекторе, расположился шаговый дозатор, выступающий в роли распределителя. И именно он способствует правильной дозировке газовой смеси, подаваемой к впускному коллектору.

Установленные на двигатель штатные датчики выполняют управление и регулирование с последующим переключением режимов подающегося газа в двигатель. Также стоит отметить, что поддерживается правильная дозировка газа, и происходит это благодаря электронному блоку управления, который непосредственно взаимосвязан с датчиками.

В качестве хранилища газа выступает баллон, который устанавливается в карбюраторный автомобиль. Из баллона сжиженный газ направляется под напором давления в магистраль. Мультиклапан позволяет осуществить положенный расход объёма газа. Стоит отметить, что через этот клапан в карбюраторный автомобиль поступает новый запас топливного сырья. Осуществить это позволяет выносное заправочное устройство.

Двигаясь по магистрали, топливо попадает в специальный фильтр, который позволяет очистить газ от разнообразных примесей и мусора.

Также он служит переключателем и выключателем в случае остановки деятельности автомобиля, то есть в момент, когда прекратило активное действие зажигание.

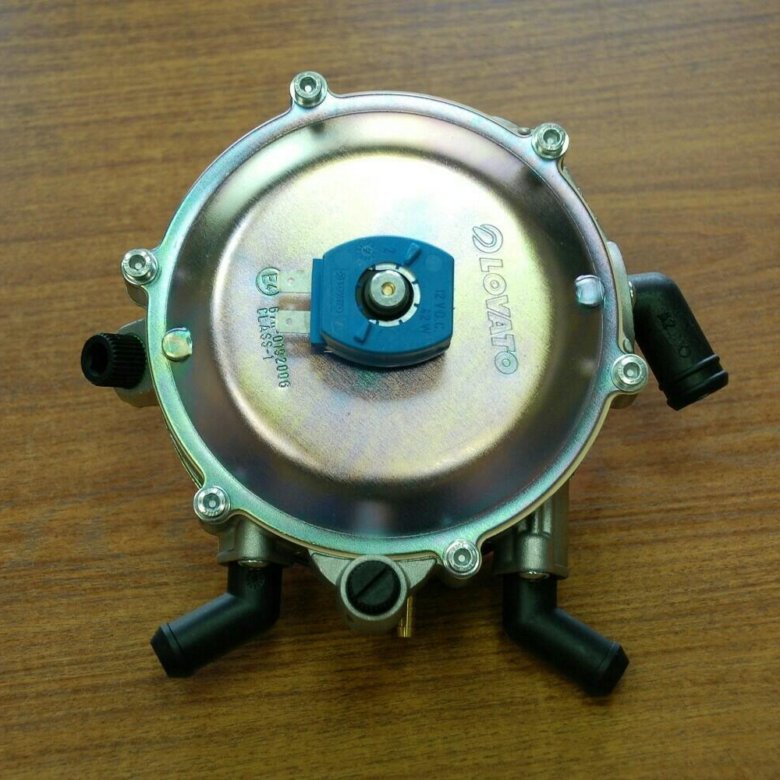

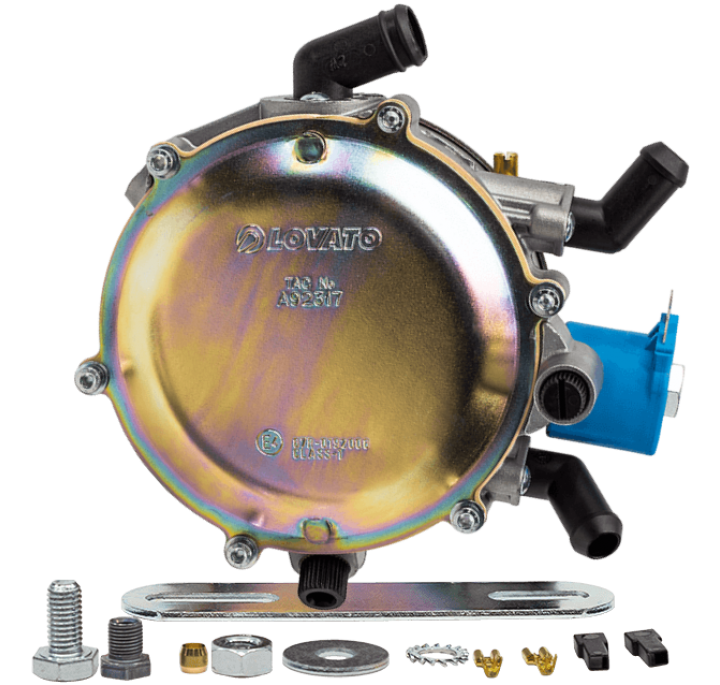

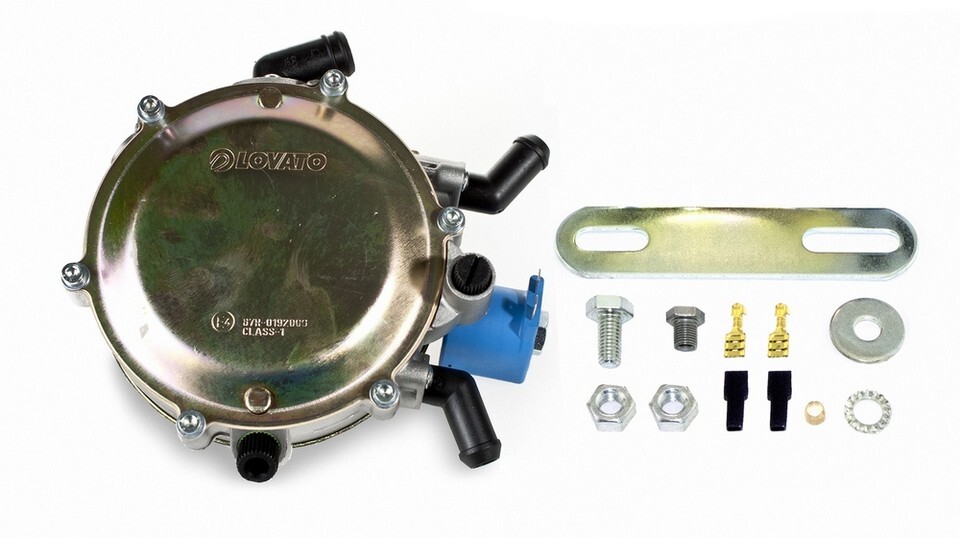

После этих операций топливо (газ) переходит в редуктор-испаритель. И там-то происходит падение давления с отметки 16 атмосфер до 1.

Когда газ активно испаряется, происходит охлаждение редуктора, и из-за этого в двигатель системы охлаждения присоединяются остатки топлива. Использование тосола помогает избежать обмерзания в редукторе и его мембран.

В момент разряжения, которое создаётся с помощью впускных коллекторов, при активности двигателя топливо проходит по шлангу через специальное дозаторное устройство и поступает в смеситель. Карбюратор с дроссельными заслонками и фильтр (воздушный) служат основным местом крепежа смесителя. Стоит отметить, что в некоторых ситуациях установка смесителя заменяется врезанием газовых штуцеров в карбюратор.

Осуществление переключения или регулировки системы встроенного двухтопливного использования происходит благодаря специальным переключателям топлива. Обычно в карбюраторных автомобилях он устанавливается на главной панели приборов. Если вы выбираете использование газа, то переключательный электромагнитный клапан автоматически производит отключение клапана, через который осуществляется подача бензина.

Также эта регулировка позволяет осуществить обратную операцию, связанную с изменением используемого топлива в автомобиле. Увидеть, какое же топливное сырье используется в карбюраторных автомобильных средствах в момент передвижения, возможно с помощью светодиодов. Переключение с помощью светодиодов позволяет постоянно контролировать используемое топливо и увидеть, какое же именно сырье используется.

Инжекторные автомобили с ГБО 3

Инжектор — это механическое устройство, позволяющее разбрызгивать топливо в двигательной системе. Установка ГБО 3 имеет все сходства с предшественниками.

Баллон с содержащимся топливом обычно устанавливается в задней части машины (багажник) или монтируется на место положенного хранения запасной шины. Заправочное устройство имеет расположение в части бампера или заднего крыла.

Бензопровод служит местом прокладки топливопроводов (магистралей). Газовый клапан закрепляется в левой части капота автомобильного средства. В салоне располагается блок управления. Установка смесителя осуществляется слева от двигателя. Это позволяет в дальнейшем беспрепятственно подключить его к системе охлаждения. Распределитель размещён возле коллектора.

Для того чтобы осуществить крепёж форсунок, необходимо осуществить сверление нескольких отверстий в коллекторе. Далее на инжектор, а именно — на форсунки инжектора уже подключают эмулятор. Дроссельный датчик положения и лямбда-зонд осуществляют соединение проводки блока управления. После всех осуществлённых операций по установке производятся регулировка и проверка всей системы. Это необходимо для проверки исправности ГБО и устранения травления газа.

Карбюраторные автомобили с ГБО 3

Карбюраторный автомобиль также может воспользоваться установкой ГБО 3 поколения, связано это с тем, что оборудование имеет собственный блок управления. Также стоит отметить, что в этом случае не понадобится эмулятор форсунок, который осуществляет подачу топлива и при этом обеспечивает штатной работой бортовой компьютер. Это происходит тогда, когда двигатель работает с помощью газового топлива.

Но из-за отсутствия возможности использования эмулятора форсунки возникает потребность обязательного использования бензинового клапана, а он в свою очередь осуществляет остановку бензина. И существует ещё один маленький нюанс, при котором нормальное функционирование системы карбюраторного автомобиля осуществляться не будет, — это обязательное использование датчика дроссельной заслонки и лямбды-зонда. Решение этой проблемы обязательно, но она, к сожалению, не так уж и проста.

Карбюраторный автомобиль практикует замену распределителя и электронного блока на самый обыкновенный вакуумный редуктор-регулятор. Но стоит отметить, что в этом случае оборудование будет приравниваться к ГБО 1 поколения.

Основные недостатки и преимущества использования ГБО

Многие автолюбители, узнав о ГБО, начинают размышлять: а не установить ли такую систему к себе в автомобиль? Прежде чем это осуществить, опытный владелец авто изучит все достоинства и недостатки этой системы. К ряду преимуществ можно отнести следующее:

Основное преимущество использования этой системы является стоимость газа в качестве топлива. Ведь газ по сравнению с бензином вдвое дешевле. Особенно это хорошо для тех, кто постоянно использует транспортное средство.
Детонационные повреждения двигателя снижаются в случае использования газового топлива.
При использовании газа значительно повышается ресурс двигателя. Это позволяет исключить явление нагара на поршневой и клапанной системе.
Образование меньшей степени нагара позволяет снизить количество выхлопных газов.
Использование системы ГБО позволяет меньше использовать масло, и его замена осуществляется реже.
Газ чище бензина, и это позволяет исключить всевозможные загрязнения.
Обслуживание незаметно влияет на общий сервисный осмотр.
В случае отсутствия одного топлива появляется возможность переключиться на другое и осуществлять поездку далее.

К недостаткам ГБО относятся: появление конденсата в редукторе, расход газа больше чем у бензина, габаритная проблема, утяжеление веса авто, частая замена фильтра. Также стоит отметить, что использовать инжектор значительно выше по показателям окупаемости, чем в карбюраторном авто.

Использование ГБО для каждого автолюбителя индивидуально, так как у каждого разные потребности. Установка системы ГБО своими руками не рекомендуется в случае отсутствия опыта, так как после осуществления операции всё равно придётся обратиться к специалисту, но вот затраты могут быть увеличены.

Автор: А. Копылов
