Сага о карбюраторе ДААЗ 4178-1107010, продолжение.: craabe — LiveJournal

Итак, приехали запчасти и всякое.
Первым делом я попытался вернуть на метсо четвертую шпильку, дабы карбюратор встал на все 4 крепления.
Старая шпилька была на 8, так что я рассверлил отверстие до 10, и нарезал новую резьбу, на 2 размера больше старой.

Также обнаружился брак во впускном коллекторе — две шпильки были врезаны слишком близко к внутренней полости коллектора, и резьба местами вразалась до дыр внутрь него. С одной стороны очень большой подтяжки воздуха по резьбе быть не должно, но я проклеил на всякий случай эпоксидкой эти два посадочных места.

Посадочные отверстия в карбюраторе значительно большего диаметра (знают видимо на заводе, что с креплением вечно проблемы), чем изначальные шпильки, так что он без проблем сел на место, несмотря на одну толстую шпильку.

Проблема с тем, что карбюратор не реагировал на винт холостого хода решилась следующим образом:

— Выставил зазор второй камеры, способ нашел в интернетах, вот рискну процитировать:

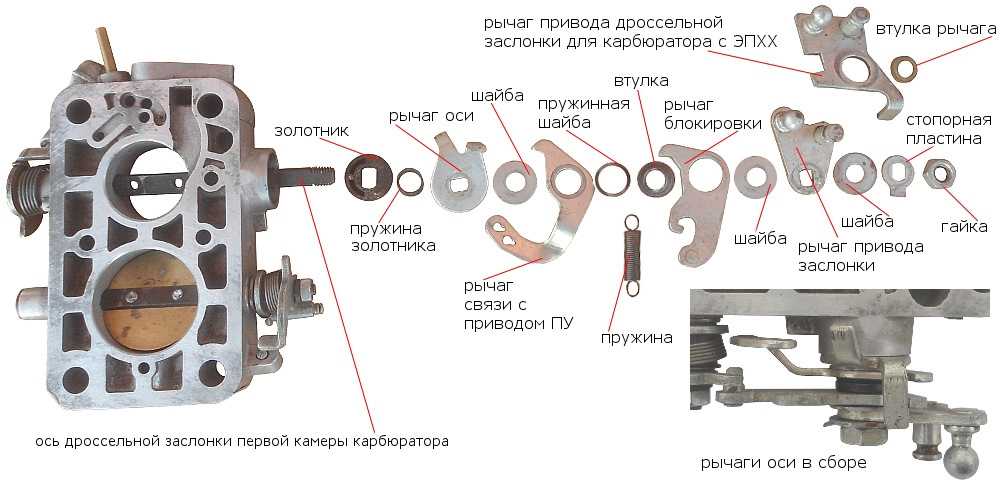

[Регулировка зазора второй камеры]
способ первый или «чисто на глаз»:
1) упорным винтом ДЗ-2 ловите момент когда винт только лишь касается упора и предотвращает закусывание. Это очень легко сделать на снятом карбюраторе: изначально выставляется зазор между винтом и рычагом, далее заслонка «прихлопывается» к стенкам камеры несколько раз открыв и резко отпустив привод заслонок. Теперь плавно закручиваем винт и слушаем звонкий щелчок — который раздастся в тот момент когда рычаг заслонки встанет на упор на винт. Если с первого раза прослушали, ещё раз распускаем упорный винт, опять «прихлопываем» заслонки, и опять плавно закручиваем упорный винт — можно не смотреть на момент касания — важно именно услышать щелчок.
И сам зазор — просто вкручиваете упорный винт ещё на 0,5 оборота!
Всё! Топливо от распылителя УН скапливаться не будет, заслонка не касается стенок камеры, пропуск для дополнительного воздуха обеспечен!
В большинстве случаев способ №1 достаточен на двигателях стандартного объёма со стандартными карбюраторами. Если же у вас увеличен объём, или с регулировкой «+0,5 оборота» есть претензии к холостому ходу (засмолённые каналы системы ХХ от времени или износа двигателя), то переходим к способу номер 2 или «отталкиваясь от ХХ»:

2) Зазор нам нужен чтобы подать дополнительный воздух на ХХ через 2-ю камеру, при этом заслонка 1-й камеры не будет чрезмерно открыта и не создаст паразитного разрежения у отверстия отбора вакуума на ВРУОЗ(вакуумный регулятор угла опережения зажигания). Ещё раз другими словами: на ХХ в отверстии отбора вакуума для ВРУОЗ, вакуума быть не должно! Вот и найдём такое положение ДЗ-2, при котором у ДЗ-1 ещё останется запас по регулировке оборотов без подачи вакуума в отверстие ВРУОЗа. К тому же велика вероятность что слишком приоткрытая ДЗ-1 запустит в работу ГДС-1, тем самым вызывая вибрации двигателя, перерасход и прочие неприятности.
Действуем так: снимаем трубку подачи вакуума с ВРУОЗ распределителя зажигания и на заведённом двигателе работающем на ХХ «на язык» щупаем, есть ли разрежение при текущих настройках. Есть? Поздравляю — у вас появился ещё один шанс вернуть двигателю правильные настройки!
На установленном карбюраторе не совсем удобно крутить упорный винт ДЗ-2, именно поэтому ленивые настройщики избегают этой процедуры и просто докручивают упорный винт ДЗ 1-й камеры. Но мы то делаем себе и для себя, поэтому вооружимся длинногубцами (или узкогубцами кому как привычнее) и начнём приоткрывать ДЗ-2. Закручиваем упорный винт по 0,25 оборота, до того момента когда начнётся падение оборотов. Если падения оборотов нет, а через 1,5-2 оборота наблюдается значительное увеличение оборотов (до1200-1300об/мин и более), то вернитесь назад, открутив упорный винт ДЗ-2, до момента когда обороты начали увеличиваться. Увеличение оборотов происходит из-за того что вступает в работу переходная система 2-й камеры! А на ХХ её участия быть не должно!
Поймав эту «золотую середину» положения упорного винта на слух или с помощью электронного тахометра, переходите к регулировке Холостого Хода обычными для вас приёмами (винтами количества и качества) . После регулировки убедитесь, что в трубке подачи вакуума на ВРУОЗ вакуум отсутствует.
Возможно, после этого, придётся подправить положение распределителя, ведь НУОЗ — Начальный Угол Опережения Зажигания скорее всего был скорректирован в сторону «позднее» из-за паразитного опережения от Вакуумного Регулятора.
Видите, уже сложнее манипуляции, больше контролирующих инструментов (язык которым проверяем вакуум в трубке — в данном случае тоже инструмент 🙂 ).
Чрезмерное открытие ДЗ-2 можно ещё проконтролировать так: зубочисткой перекрываете Воздушный жиклёр переходной системы(ВЖПС) 2-й камеры, если обороты взмыли и тут же почти упали до заглохшего двигателя — то зазор необходимо ещё чуть-чуть уменьшить открутив упорный винт на 0,25 оборота. Это происходит из-за того что кромка ДЗ-2 оказалась в опасной близости от выходного отверстия Переходной системы.

— при помощи нового, рабочего клапана ХХ я выяснил, что все топливо идет как нужно — через жиклер, а не тащится мимо. Для этого завел машину с выключенным клапаном ХХ. Для того чтоб она вообще завелась — недокрутил его, чтоб топливо текло мимо жиклера.

— Довернул клапан, убедившись что двигатель заглох. Значит клапан таки перекрывает топливный канал как надо.

— Включил клапан, завел, приступил к регулировке холостого хода.

— Заметил, что винта качества машина все равно слушается крайне хреново, и приуныл.

— В процессе долгого ковыряния выяснил, что виновато зажигание. Слишком позднее оно было, и при расово верных настройках карба (т.е. в зоне настроек, где винт качества влияет на процесс) двигатель попросту глох. Короче говоря работать он мог только на очень богатой смеси, на нормальной сразу вставал (что подтверждалось чорными свечами, изначально я этот факт списывал на перелив топлива)
Тфу ты блин, нашел чисто случайно, не догадался бы, пожалуй.
Получилось примерно так: настроил самые маленькие обороты, при которых двигатель еще работал.
Скинул вакуумный шланг с трамблера, чтоб не мешал настройке, и, медленно вращая трамблер нашел место где двигатель снова бодро работал.
Снова убавил обороты винтом количества на карбюраторе.
Снова вращая трамблер искал повышенные обороты.
После того, как улучшения перестали находиться — затянул крепеж трамблера, чтоб он не дергался, вернул шланг с вакуумом, и перешел к регулировке уже карбюратора.
Оказалось, что все регулировочные винты на карбюраторе стали работать как надо, и холостой ход удалось наконец настроить как заповедано инструкцией.

Завтра собираюсь вернуть на место приводы педали газа, подсос, воздушный фильтр, и попробовать ездить.

Как делается регулировка карбюратора ВАЗ-2101

ВАЗ-2101 «Жигули» – легковой автомобиль, родившийся в советские годы и набравший большую популярность. Многие и по сей день верны данной модели. Для начала разберемся, что же такое карбюратор. Карбюратор – это своеобразный механизм, расположенный на двигателях внутреннего сгорания и подпитывает его воздухом и бензином. С его помощью смешиваются этих компоненты. Но, как известно, прогресс не стоит на месте, и были изобретены новые устройства, заменяющие карбюратор, – инжекторы.

Содержание

Что представляет собой инжектор

Данное изобретение хорошо закрепилось, и, начиная с 80-х годов, его используют по сей день. На своих «Жигулях» вы можете встретить различные виды карбюраторов, особенно если мы говорим о старушке «Копейке». В целом они не обладают явными отличиями. Например, первые две представленные модели имеют клапан разбалансирующий поплавковую камеру. Карбюратор Озон берет свое начало с 1980 года, его модель – 210-1107010-20. Вы наверняка заинтересовались, чем же он необычным отличается от своих сородичей, упомянутых выше.

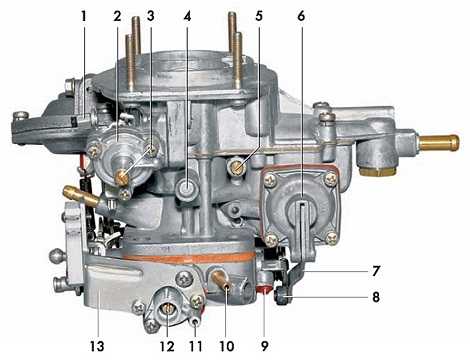

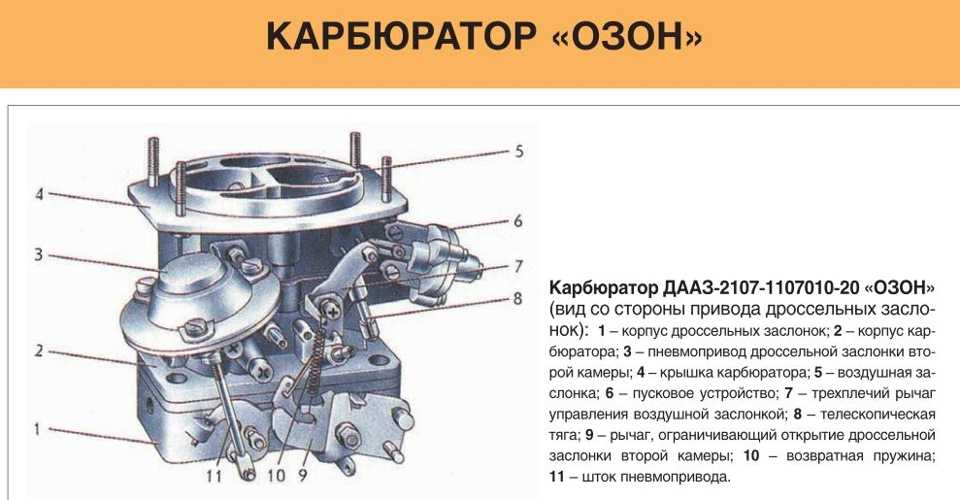

Отличие карбюратора Озон:

к вакуумному регулятору распределения зажигания появилась трубка для отбора разрежения;
добавился пневматический привод дроссельной заслонки вторичной камеры;
изменился диаметр жиклеров.

Читайте также: Расход топлива на ВАЗ-2101

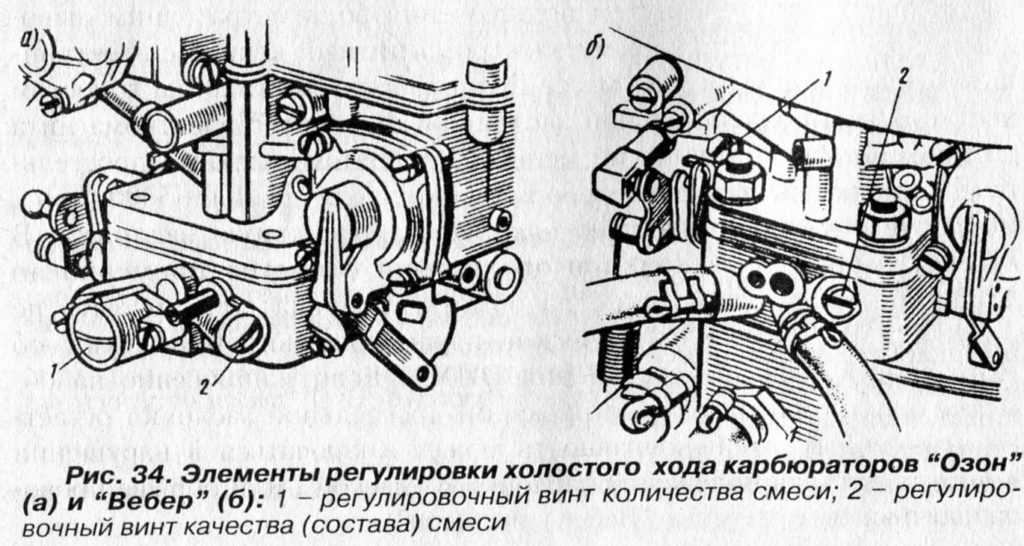

Регулировка холостого хода

Система холостого хода в карбюраторе – самая нестабильная. Поэтому время от времени ее необходимо регулировать. Элементами регулировки холостого хода являются 2 винта, один из которых определяет состав смеси, а второй регулирует ее количество.

Регулировку хода необходимо проводить на ранее прогретом двигателе и с отрегулированными зазорами, которые расположены в механизме газораспределения. Еще следует проверить правильность установки угла опережения зажигания.

Пошаговые действия:

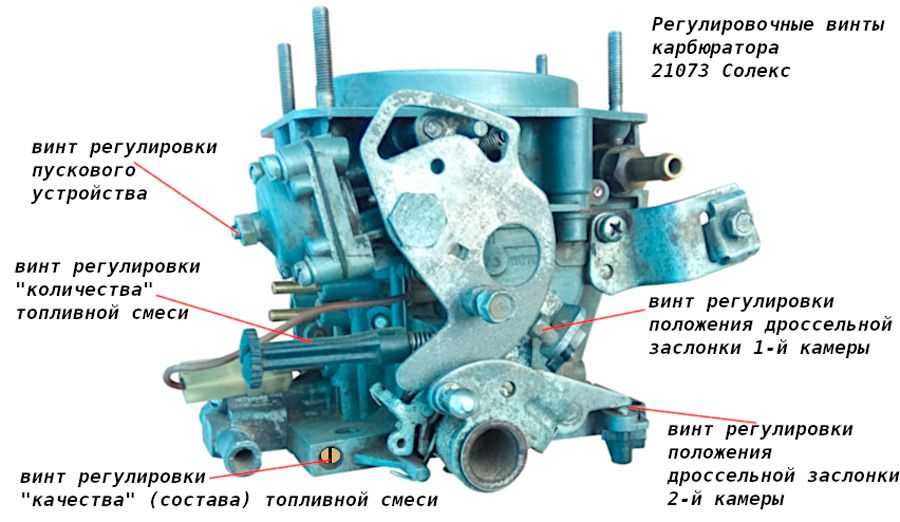

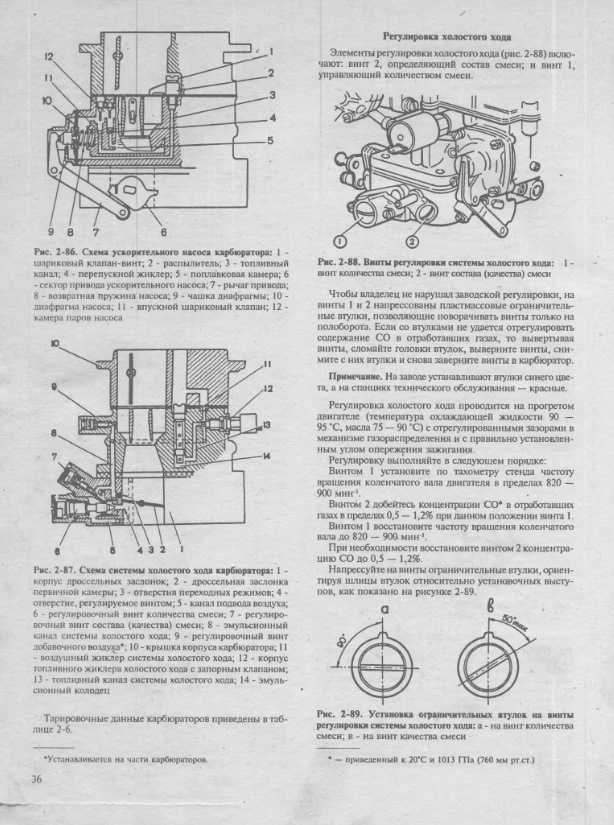

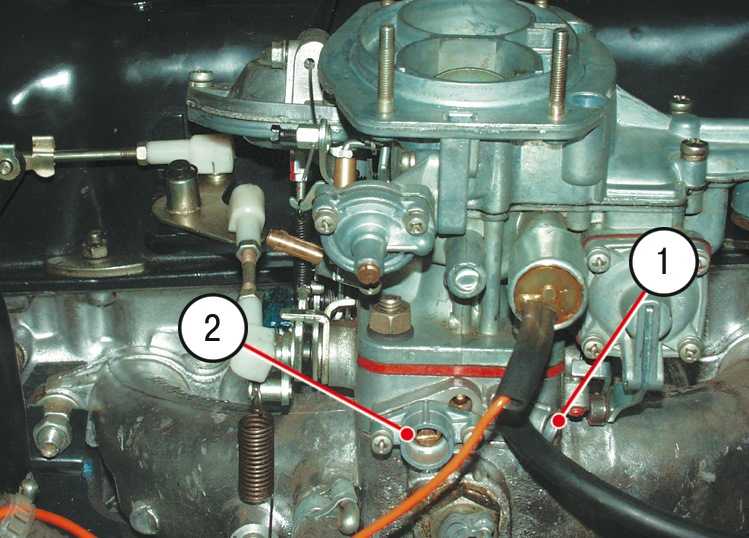

Винтом 1 нужно установить по тахометру стенда частоту вращения коленчатого вала 820-900 мин^-1.
Винтом 2 необходимо добиться концентрации СО в отработавших газах, не выходя за пределы 0,5-1,2%.
Винтом 1 восстановите частоту вращения вала до 820-900 мин^-1.
Винтом 2 нужно восстановить концентрацию СО до 0,5-1,2%.
Для завершения напрессуйте на данные винты ограничительные знаки (пластмассовые втулки), сориентируйте шлицы этих втулок относительно установочных выступов.

Проблемы, которые могут возникнуть при установке холостого хода:

Нет реакции двигателя на закручивание винта (во время закручивания двигатель должен постепенно сбавлять обороты и в конце заглохнуть). Такое порой происходит, если в индикаторе холостого хода переизбыток бензина. Причинами могут стать:
- очень большой жиклер ХХ;
- плохо закручен электромагнитный клапан либо заглушка;
- посадочное место жиклера ХХ имеет деформацию своей структуры или поврежден непосредственно жиклер.

Пути выхода из ситуации представлены далее. Итак, на работающем без перебоев двигателе на ХХ снимите провод с электромагнитного клапана. При выполнении этого действия двигатель незамедлительно заглохнет. Если все произошло именно так, то, вероятнее всего, жиклер ХХ слишком большой и не подходит вам. Выход здесь очень легкий – приобрести и установить меньшего размера.

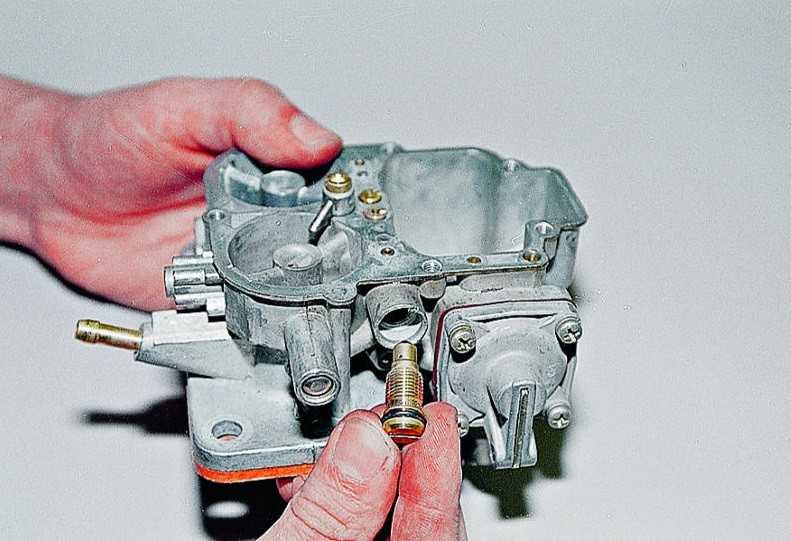

Если двигатель продолжает работать, то, скорее всего, бензин не поступает в жиклер ХХ, а идет мимо. Нужно провести следующие манипуляции, а именно выкрутите заглушку (электромагнитный клапан) и проведите исследование вашего жиклера ХХ, не поврежден ли он. При выявлении деформаций иного пути нет, как покупать новую крышку карбюратора. Если при вашем исследовании деформаций обнаружено не было, наденьте жиклер на клапан, смажьте уплотнительное кольцо маслом и закрутите его ключом (зажимайте, не прилагая особых усилий, желательно зажимать ключом, используя только один палец руки).

Регулировка карбюратора ВАЗ 2101

Хорошая работа двигателя напрямую зависит от того, насколько качественно его отрегулировали. Без проведения этих действий вы не сможете насладиться ездой на вашей машине без перебоев и неожиданностей. Итак, настройку карбюратора необходимо проводить для нормального функционирования вашего двигателя. От работы двигателя напрямую зависит не только скорость и мощность вашего любимого авто, но и, что немаловажно в наши дни, расход бензина!

Если настройка проведена неправильно либо вообще вы не посчитали нужным провести данные манипуляции, то вам придется переплачивать за расход топлива. Однако есть и хорошая новость – часто настраивать карбюратор вам не придется. Эту процедуру нужно проводить редко, главное правильно! Для начала прочистите его каналы, помойте ваш карбюратор (он тоже любит быть чистым), установите на него новые жиклеры. Все! Небольшие три действия – и ваш карбюратор «счастлив». А вам всего лишь время от времени будет нужно менять воздушные и топливные фильтры.

Читайте также: Порядок регулировки клапанов ВАЗ-2101

Единственный недостаток – это качество запчастей, которые вы покупаете на рынке, ведь вам могут попасться детали плохого качества. Это способно привести к перебоям в системе впрыска топлива. Поэтому помните поговорку «жадный платит дважды», и, если имеете возможность приобрести качественные запчасти, непременно сделайте это! Порадуйте вашу машину и сохраните свои нервы.

Как вам статья?

Карбюратор ДААЗ-4178: характеристики и регулировка

Более 100 лет карбюратор используется на большинстве бензиновых автомобилей. Это устройство заключается в приготовлении смеси воздуха и паров топлива, которая попадает в камеру сгорания. Рассмотрим как устроен карбюратор ДААЗ-4178, узнаем его технические характеристики и научимся регулировать его работу.

ДААЗ для автомобилей УАЗ и «Волга»

Многих владельцев автомобилей УАЗ, а также «Волг» с 402-м мотором интересуют вопросы подбора карбюраторов для своих автомобилей. Если провести анализ всех имеющихся на рынке решений, то лучше всего для этих двигателей подходят устройства от Дмитровского агрегатного завода.

Карбюратор ДААЗ-4178 у автомобилистов считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а при правильной настройке приводит к снижению расхода топлива.

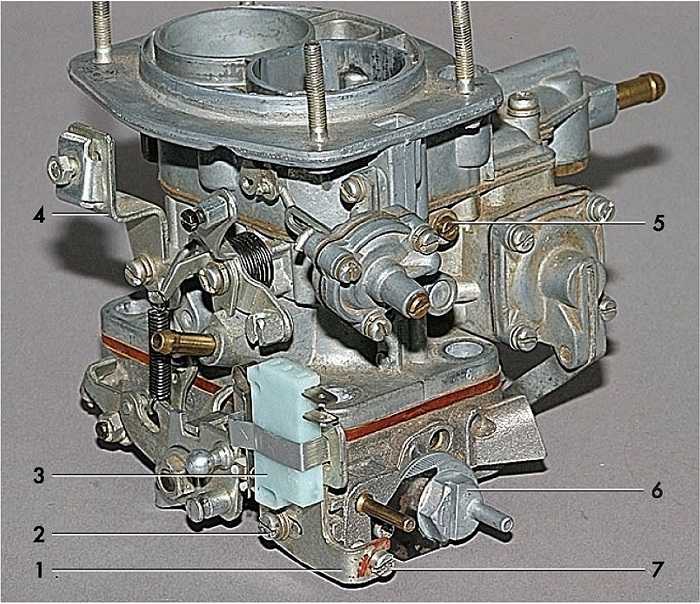

Устройство карбюратора

Данные агрегаты предназначены для получения высококачественной топливно-воздушной смеси. Затем агрегат подает его в камеру сгорания. Соотношение топливной смеси прямо пропорционально количеству воздуха, проходящего через устройство.

Line 4178 представляет собой трехэмульсионную систему. В целом вся линейка, и карбюратор ДААЗ-4178-1107010-30 в том числе, имеет одинаковое устройство. В этих карбюраторах применены все эффективные и хорошо зарекомендовавшие себя технологии. Здесь можно отметить наличие более сбалансированной поплавковой камеры, системы последовательного открытия клапанов и других технологий.

Устройство собрано из стандартных узлов и агрегатов и практически неотличимо от других конструкций. Карбюратор состоит из основного дозирующего бака, системы холостого хода, переходной системы, насоса, экономостата и клапана отсечки холостого хода.

Карбюратор ДААЗ-4178 — технические характеристики

Рассмотрим назначение каждой из основных систем агрегата. Эту модель облюбовали многие автолюбители. Модели с индексом 30 и 40 подходят для «Волг» и УАЗов. Владельцы этих автомобилей действительно хорошо отзываются о таких устройствах. Они обладают широкими возможностями настройки, а также практически беспроблемны.

Основная дозирующая система

Данная система предназначена для подачи необходимого количества топливной смеси при различных режимах работы двигателя. Она способна работать со всеми режимами, кроме холостого хода. Таким образом, при средних нагрузках двигателя система дозирования должна обеспечивать обедненную топливную смесь постоянного состава.

Если рассмотреть устройство простого карбюратора, а затем посмотреть, что такое карбюратор ДААЗ-4178 технические характеристики, то в простейшей конструкции, по мере открытия дроссельной заслонки, воздух через диффузор идет медленнее, чем расходуется топливо, который попадает в камеру из дозатора. Таким образом смесь обогащается. Во избежание слишком богатой смеси инженеры предусмотрели возможность компенсации соотношения топливной смеси с соотношением воздуха. Количество и объем воздуха можно регулировать дроссельными клапанами. В карбюраторных агрегатах такие рекуперационные процессы представляют собой дозирующую систему.

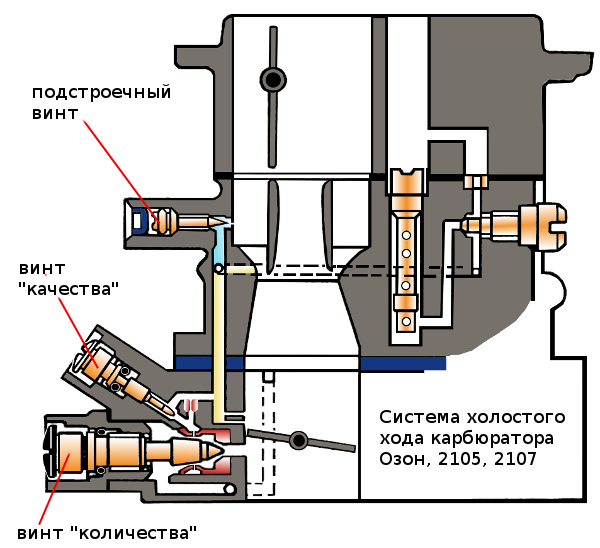

Устройство и работа ШХ

Для работы двигателя на холостом ходу на малых оборотах требуется лишь очень небольшой объем смеси. В таких условиях происходит полностью закрытая дроссельная заслонка. Но уровня разбавления в диффузоре теперь недостаточно для запуска ГДС.

Вот как этот карбюратор ДААЗ-4178-30 имеет в своей конструкции систему холостого хода. Его задачей является приготовление этой смеси, позволяющей обеспечить стабильную работу двигателя при полностью закрытой дроссельной заслонке.

Канальные системы объединяют в себе специальную полость за дросселями и верхнюю часть камеры. При работе мотора на холостом ходу, под дроссельной заслонкой, создается достаточно высокий разрежение. При его ударе топливо подается из канала в эмульсию в канал системы ХХ. Соотношение топлива и воздуха в смеси зависит от возможностей форсунок.

Далее смесь поступает в индукторы, где затем смешивается с воздухом. Для этого между затвором и стенками камеры имеется технологический зазор. Этот зазор можно регулировать винтом, который установлен на дверном рычаге. Это винт количества, им регулируется карбюратор ДААЗ-4178-1107010.

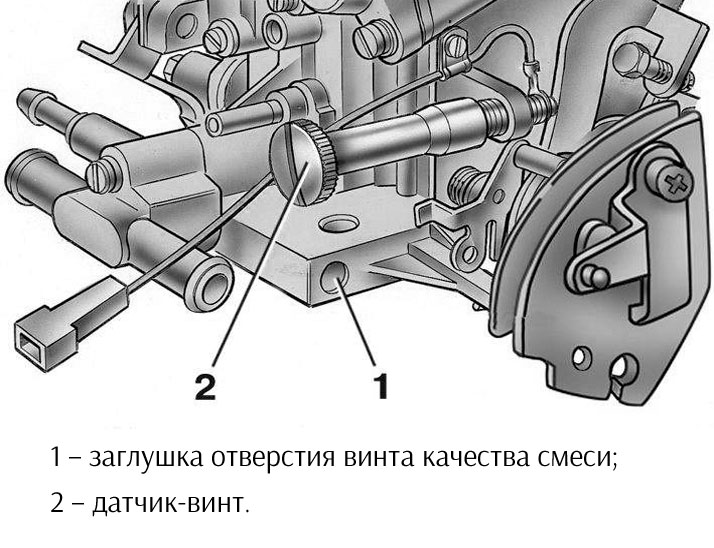

Количество смеси, проходящей через канал в запорное пространство, можно регулировать специальным винтом с конической насадкой. Этот винт отвечает за регулировку качества смеси. Если его раскрутить, тем самым уменьшить сечение канала.

Если дроссель будет открываться медленнее, то сильно увеличится количество воздуха, но объем топлива останется таким же, как и был. ГДС еще не вступает в этот процесс из-за отсутствия вакуума. Результат этого – обедненная смесь и плохая работа мотора.

Для плавного перехода с холостого хода на средний режим работы карбюратор ДААЗ-4178-1107010-40 оборудован специальной системой перехода. Это ваш телевизор подключается к каналам, отвечающим за холостой ход. Есть специальное отверстие, которое сделано таким образом, чтобы после открытия заслонки она попала в зону максимального разрежения. По этому каналу также поступает часть смеси в камеру. Из-за резкого перехода между режимами работы мотора нет.

На холостом ходу при полностью закрытой дроссельной заслонке в смесь добавляется воздух. Состав компенсируется наличием форсунок. Если винт отвечает за количество смеси, то заслонка откроется. Увеличенный зазор между клапаном и камерой воздуха уменьшается. Тем не менее, увеличивая скорость вращения коленчатого вала. Если выкрутить винт, частота уменьшится. На таком устройстве, как карбюратор ДААЗ-4178, регулировка производится поворотом регулировочных винтов.

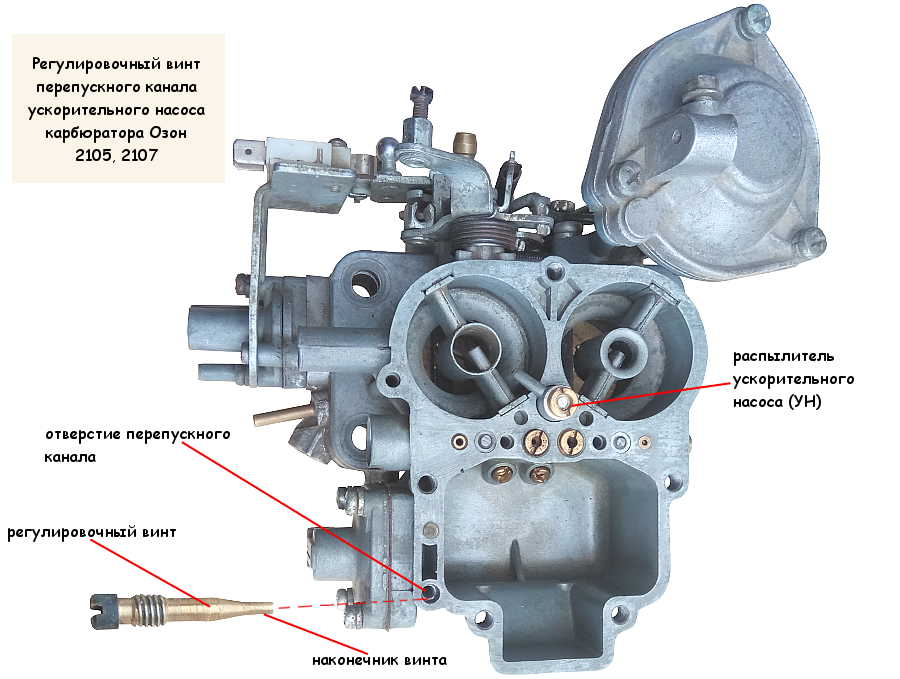

Ускорительный насос

ГРС карбюратор предназначен для обеспечения безотказной работы только при постепенном процессе открытия дроссельной заслонки. Если открывать его более резко, процесс образования нарушается. Во избежание поломки в конструкции предусмотрен специальный насос. Он позволяет временно обогатить топливную смесь при резком открытии дроссельной заслонки.

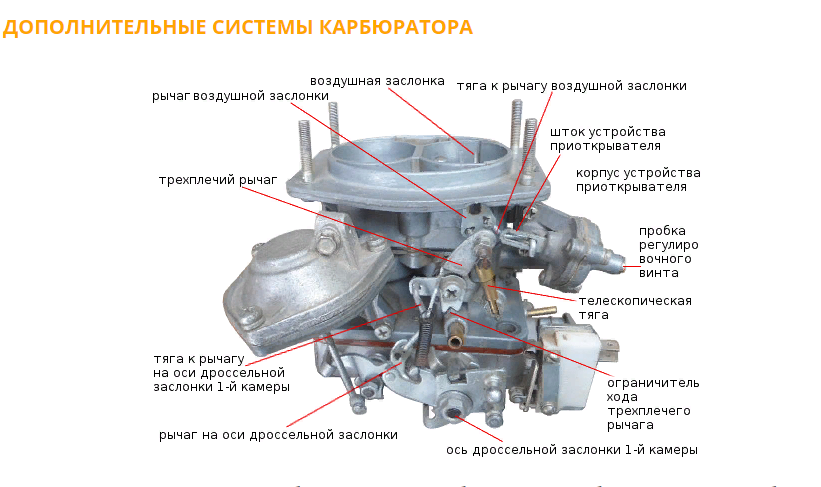

Устройство запуска

В момент запуска двигателя коленчатый вал вращается с малой скоростью. Во впускной камере достаточно низкий вакуум, и топливо при этом очень плохо испаряется. Также, если мотор холодный, пары топлива конгенерируют во впускном тракте.

Для более стабильного протекания процесса необходимо, чтобы карбюратор ДААЗ-4178-40 готовился на переобогащенной смеси. Итак, закрыл воздушную заслонку и открыл дроссельную заслонку.

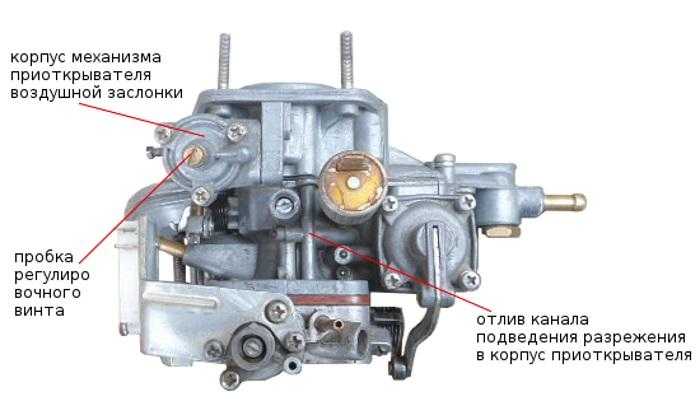

Для облегчения запуска двигателя карбюраторы снабжены специальным пусковым устройством. По принципу работы это воздушный клапан и автоматическое устройство, которое его открывает.

Эконостат

Это устройство предназначено для того, чтобы при работе на максимальной нагрузке дополнительно обогащать смесь. Это распылитель, который установлен в верхней части смесительной камеры. Топливо в экономостат подается по каналу, где находится топливный жиклер.

Режимы мощности экономайзера

Для того, чтобы двигатель выдавал максимальную мощность, смесь должна быть очень богатой.

Для его подготовки карбюратор ДААЗ-4178-1107010 и все остальные модели оснащаются так называемым экономайзером. Эта система позволяет обеспечить дополнительное количество топлива, которое подается на распылитель. Но он не проходит через основной топливный жиклер. Для включения экономайзера используется специальный привод.

Карбюратор ДААЗ-4178 на УАЗ

Эта конструкция более сложная, в отличие от заводского карбюратора. Это также карбюратор тройного эмульсионного типа. Это улучшенная и более сбалансированная поплавковая камера. Смесь была более качественной, конструкторы создали более совершенный канал с завихрителем.

Стабильная работа двигателя при пуске и нагрузке здесь позволяет обеспечить ГДС. Advanced SHH поддерживает более стабильную работу мотора при максимально возможных минимальных оборотах коленчатого вала. Этот карбюратор ДААЗ-4178-1107010-40 позволяет более плавно переходить с холостого хода на нагрузку.

Установка

Для установки данной конструкции на УАЗ потребуются любые сложные переделки. Однако для установки понадобится более толстая прокладка от 126-го карба. Если ставить без прокладки, то есть риск сломать привод помпы.

Установка

Как установить карбюратор ДААЗ-4178-1107010 на УАЗ? Для начала потребуется снять воздушный фильтр и корпус. Потом удалил стандартное устройство. Для этого нужно выкрутить шпильки из коллектора и заменить их на новые и короткие. Электроклапаны снимаются, а на их место монтируются реле. Далее устанавливаем новый карбюратор на место старого. Перед этим необходимо уложить две прокладки. Теперь штуцер требуется соединить с концевым штуцером со шлангом. Тогда пора переходить к установке схемы управления экономайзером холостого хода.

Последний этап — регулировка карбюратора ДААЗ-4178-1107010. Так, с помощью специальных винтов можно добиться оптимальной работы двигателя.

Как обращаться с jobcarb?

Хотя по конструкции ДААЗ-4178 незначительно отличается от других моделей Дмитровского завода, регулировка ни у кого не вызовет затруднений.

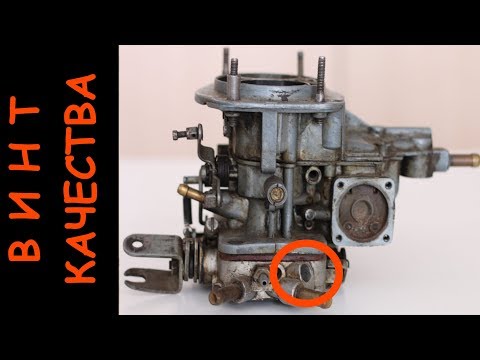

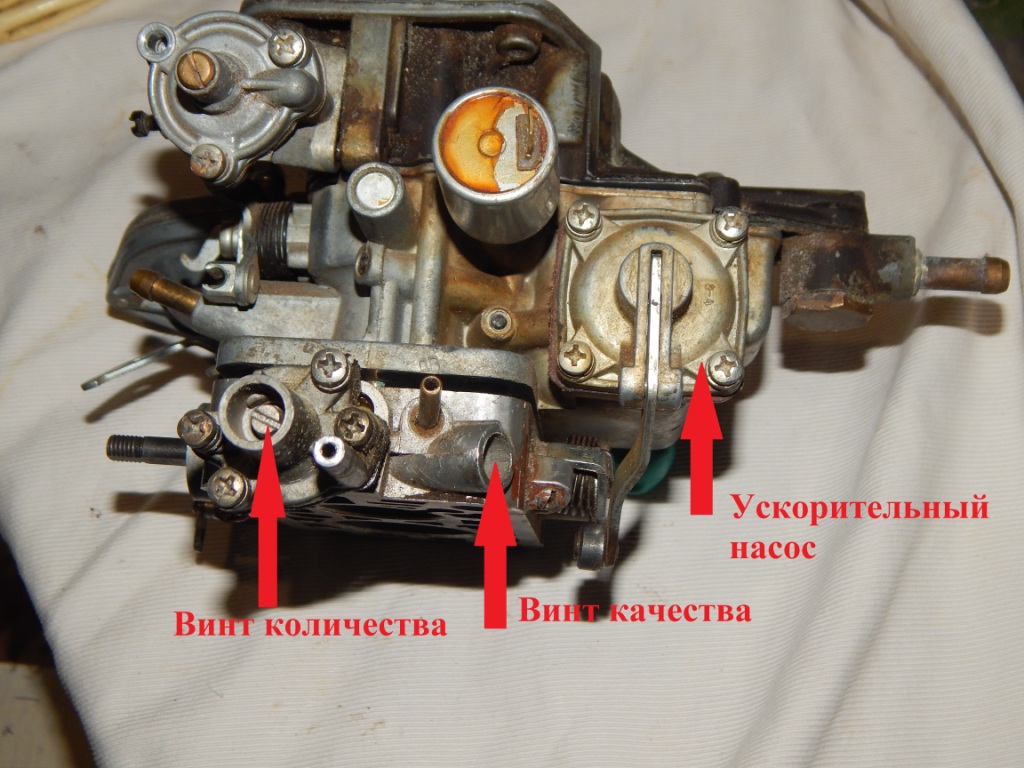

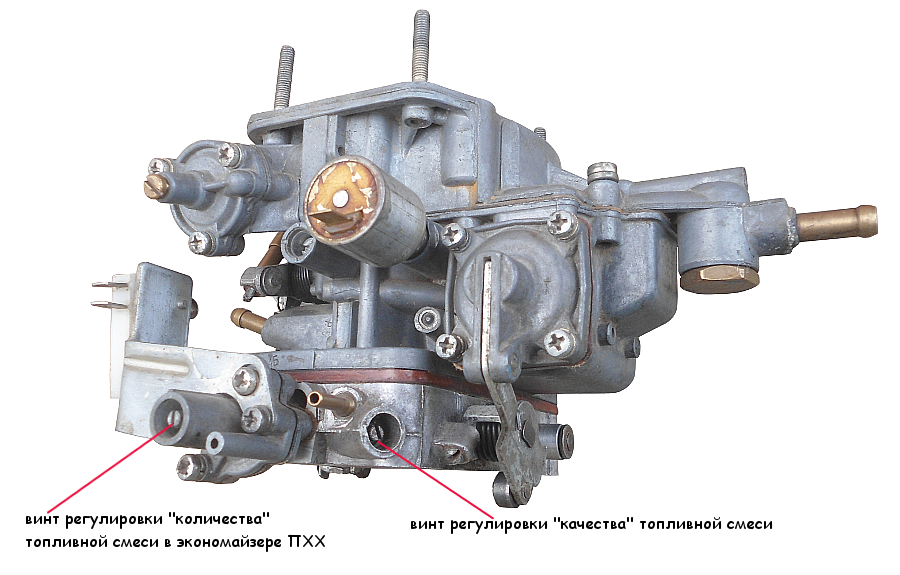

Для того чтобы настроить работу карбюратора, необходимо использовать регулировочные винты, отвечающие за качество и количество топливной смеси. Так можно настроить режим работы двигателя на холостом ходу. Часто режимы холостого хода нестабильны, и без должного тюнинга машина не поедет.

Механизм настройки

Затем настраиваем карбюратор ДААЗ-4178. Процесс калибровки состоит из нескольких простых шагов. Для начала нужно прогреть силовой агрегат. Винт отвечает за качество смеси у карба, нужно выкрутить почти полностью, а потом вкрутить примерно на 2,5 оборота.

Винт, отвечающий за количество топливной смеси, необходимое для создания импульса. Для этого крутите винт до тех пор, пока обороты не будут около 850-950. Затем этим же винтом найдем самые высокие обороты, затем другим регулировочным винтом снова вернемся к 900 об/мин. Эти действия необходимо повторять до тех пор, пока вращение винта не увеличит скорость вращения коленчатого вала.

Если скорость начинает падать, то вы нашли переход от более богатого к бедному. Остается только закрутить винт и оставить его на этом месте.

Теперь вам не придется трогать карбюратор ДААЗ-4178. Настройка завершена. Но это если при резком переходе газа с максимальных оборотов на холостые было нормально. Если нет, то нужно медленно вращать винт.

Вот мы и выяснили, какие характеристики у карбюратора ДААЗ-4178.
