Регулировка поплавкового механизма карбюраторов К-151 на Газель

Регулировка поплавкового механизма карбюраторов К-151 весьма ответственная и в то же время несложная операция. Допускаемые здесь ошибки наиболее часто являются причиной неудовлетворительной работы карбюраторов К-151.

Регулировка поплавкового механизма карбюраторов К-151, увеличение и уменьшение уровня топлива в поплавковой камере.

Вся регулировка поплавкового механизма карбюраторов К-151 выполняется при снятой или сдвинутой крышке карбюратора. Первоначально резиновой грушей отсасывается по крайней мере четверть находящегося в поплавковой камере топлива. Затем, установив коленчатый вал двигателя в положение, не препятствующее движению диафрагмы топливного насоса, вручную начните подкачивать топливо. Следя за повышением его уровня в поплавковой камере.

Как только уровень топлива стабилизируется, прекратите подкачку и опускайте в поплавковую камеру, в зазор между ее стенкой и запорной иглой, любой подходящий по размерам глубиномер. Или просто хвостовик штангенциркуля, выставленный на высоту 21,5 мм.

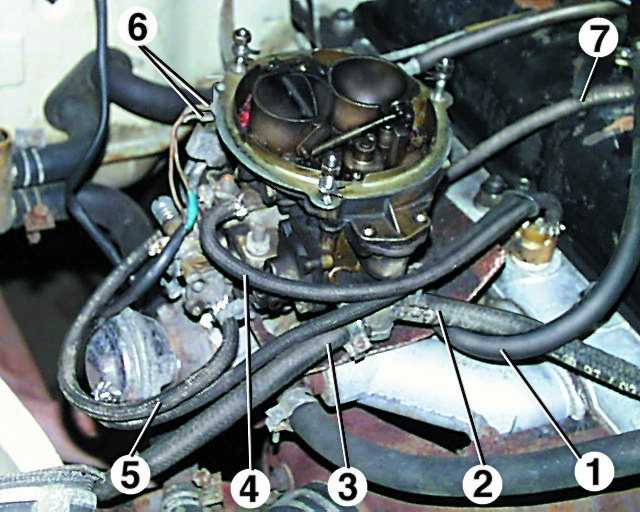

Схема карбюраторов К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

При правильно отрегулированном уровне топлива заплечики глубиномера или штангенциркуля должны упереться в верхнюю плоскость корпуса карбюратора. Одновременно с соприкосновением хвостовика с уровнем топлива.

— Если хвостовик глубиномера погружается в топливо раньше упора его заплечиков в плоскость корпуса, уровень топлива выше установленной на глубиномере величины.
— Если же заплечики глубиномера легли на плоскость корпуса, а хвостовик не достиг топлива, уровень топлива ниже установленной на глубиномере величины.

Чем больше установленный на глубиномере размер, тем меньше после регулировки по нему получается уровень топлива в поплавковой камере. И наоборот, меньшему размеру на глубиномере соответствует больший уровень топлива.

Детали корпуса и механизма карбюраторов К-151.

Размер 21,5 мм, исходя из опыта эксплуатации карбюраторов К-151, можно рекомендовать как предельно большой. С точки зрения обеспечения устойчивой работы двигателя при плавном переходе с холостого хода на нагрузку. В то же время его нижней границей рекомендуется считать величину 19-20 мм. При которой еще не происходит чрезмерного повышения уровня топлива.

На большинстве карбюраторов К-151, находящихся в эксплуатации, эта величина, как правило, выходит за пределы не только 21,5 мм, но и значительно более 23 мм, рекомендуемых заводом-изготовителем. Результатом этого становится чрезмерно низкий уровень топлива в поплавковой камере и, как следствие, ухудшение ездовых качеств автомобиля.

Увеличение и уменьшение уровня топлива в поплавковой камере карбюраторов К-151.

При необходимости увеличить уровень топлива, не снимая поплавка, лезвием отвертки приподнимите и отогните вверх язычок поплавка, воздействующий на хвостовик запорной иглы. Для уменьшения уровня топлива отверткой надавите на указанный язычок, отгибая его вниз. Одновременно пальцами левой руки придерживайте поплавок. Не давая ему двигаться вверх.

После произведенного подгибания язычка произведите повторную проверку уровня топлива в соответствии с ранее данными рекомендациями. Один раз правильно выполненная регулировка поплавкового механизма карбюраторов К-151 сохраняется весьма долго. Нарушаясь чаще всего по из-за неквалифицированного вмешательства. А также по причине естественного износа деталей механизма. Или старения материала уплотнительного кольца на запорной игле.

В эксплуатации обычно нет необходимости специально разбирать исправно работающий карбюратор для проверки регулировки уровня топлива. Достаточно совместить ее контроль с очередной очисткой поплавковой камеры и воздушных жиклеров механизма карбюраторов К-151.

По материалам книги «Карбюратор К-151, устройство, ремонт, регулировка».
А.С. Тюфяков.

Ремонт и регулировка карбюратора

Ремонт и регулировка карбюратора марки К-135 грузовика Газ-3307.

   Здравствуйте Уважаемые друзья! Сегодня мы с Вами поговорим о карбюраторе к-135 который, устанавливается на грузовиках Газ, с бензиновым двигателем ЗмЗ-511 и модификации. Карбюратор – как показывает практика, чрезвычайно важная часть всей топливной системы в двигателях, которые используют бензин, в качестве топлива. Именно карбюратор создает топливную смесь, попадающую непосредственно в камеры сгорания.

Поэтому, если карбюратор не подвергался правильной регулировке, попадающая в двигатель топливная смесь нанесет ему значительный ущерб и приведет к перерасходу топлива. Современные устройства, например инжекторы, могут автоматически регулировать качество подаваемого топлива, однако регулировка карбюратора ГАЗ 3307 по-прежнему остается актуальной темой, для большинства людей.

На грузовиках марке Газ устанавливаются карбюраторы марки К-135. Все карбюраторы времен создания К-135 создавались по единой системе. Карбюратор состоит из двух камер и подведенных к ним дроссельных заслонок, по одному на камеру. Камеры дополняются винтами, проворачивая их можно настраивать качество образуемой в карбюраторе топливной смеси. В карбюраторах топливная смесь подается таким образом, чтобы двигатель не подвергался заливке бензином, а запустить его в сложных условиях, таких как холодное время, было проще, например система ускорителя.

Регулировка карбюратора ГАЗ 3307 марки К-135, процесс относительно несложный, однако приступать к ней можно только в том случае, если у Вас есть хотя бы базовое понимание конструкции и принципов настройки карбюратора. К примеру, нет смысла ограничивать подачу топлива в карбюратор, не опуская уровень подачи воздуха. Да вообще не нужно ограничивать подачу топлива и воздуха, так-как не к чему хорошему, как показывает практика, это не приводит. Какую то сумму денег, может быть, Вы сэкономите, но это приведет к преждевременному износу двигателя, в результате дорогостоящий ремонт, так что не нужно не чего ограничивать, завод изготовитель установил норму, пусть все так и остается.

 Регулировка карбюратора.

Приступим к чистке и регулировке карбюратора К-135. Повторяю, если у Вас нет, хотя бы базового понимания конструкции и принципов настройки карбюратора, лучше не лезьте, ну а если уверены, что справитесь, то продолжим. Хотя если будите выполнять совете, то я думаю все у Вас получится.

Прежде всего конечно нужно карбюратор снять и полностью разобрать. При разборке грязь легко занести внутрь карбюратора или нарушить приработавшиеся соединения или уплотнения. Наружная мойка производится кисточкой с помощью любой жидкости, растворяющей маслянистые отложения. Это может быть бензин, керосин, дизельное топливо, их аналоги или специальные промывочные жидкости, растворяемые водой. После мойки можно обдуть карбюратор воздухом, или просто слегка промакнуть чистой тканью, чтобы подсушить поверхность. Необходимость в данной операции невелика, и проводить мойку только ради блеска, на поверхностях, не обязательно. Для промывки внутренних полостей карбюратора потребуется, как минимум снять крышку поплавковой камеры.

Снятие крышки поплавковой камеры, надо начинать с отсоединения тяги привода экономайзера и ускорительного насоса. Для этого нужно, расшплинтовать и вынуть из отверстия в рычаге верхний конец тяги 2 (см. рис. 1). Затем следует отвернуть семь винтов, крепления крышки поплавковой камеры, и снять крышку, не повредив при этом прокладку. Для того, чтобы крышка снялась легче, прижмите пальцем рычаг привода воздушной заслонки. Отведите крышку в сторону и только после этого переверните над столом, чтобы выпали семь винтов. Оцените качество прокладки. На ней должен прослеживается четкий отпечаток корпуса. Не в коем случае, не кладите крышку карбюратора на стол поплавком вниз!

 Рис.1

1 — рычаг дроссельной заслонки; 2 — тяга; 3 — регулировочная планка; 4 — рычаг привода ускорительного насоса; 5 — рычаг привода воздушной заслонки; 6-ось воздушной заслонки.

Очистка поплавковой камеры проводится с целью удаления осадка, который образуется на ее дне. При снятой крышке надо вынуть планку с поршнем ускорительного насоса и приводом экономайзера и снять пружину с направляющей.

Далее очистите поплавковую камеру от осадка и промойте бензином. Скоблить грязь, которая уже въелась и прилипла к стенкам лучше не стоит, она опасности не представляет. Вероятность засорения каналов или жиклеров, при неправильной чистке, на много больше, чем при обычной эксплуатации.

Источником мусора в поплавковой камере является, конечно же сам бензин. Причина занесения мусора с бензином, это засоренные фильтров для очистки топлива. Проверьте состояние всех фильтров, при необходимости замените и прочистите. Кроме фильтра тонкой очистки, который устанавливается на двигателе и имеет внутри сетчатый или бумажный  фильтрующий элемент, имеется еще один на самом карбюраторе. Он размещен, под пробкой, около штуцера подвода бензина на крышке карбюратора. Еще один, фильтр отстойник, стоит возле бензобака и крепится к раме, его тоже нужно промыть и прочистить.

После того как закончили с чисткой, нужно будет снять все жиклеры. Жиклеры лучше старайтесь не путать, так то вместо одного жиклера Вы не сможете закрутить другой, но все таки ставьте туда откуда и сняли.

1. Главные топливные жиклеры.
2. Главные воздушные жиклеры, под ними в колодцах есть эмульсионные трубки.
3. Клапан эконостата.
4. Топливные жиклеры холостого хода.
5. Воздушные жиклеры холостого хода. Выкручиваются наощупь шлицевой отверткой после того, как будут извлечены топливные.

Самое главное: после того как снимите все жиклеры, не забудьте достать игольчатый клапан который стоит в канале ускорительного насоса, а то есть большая вероятность его потерять. (Некоторые даже не знают о его существование). Для этого аккуратно переверните карбюратор над столом и клапан сам выпадет. Он сделан из того же материала что и жиклеры, то есть латунь. На фото, с комментарием, все видно где он установлен.

После снятия жиклеров нужно промыть все каналы. Для этого есть специальные баллончики с жидкостью для промывки карбюратора. В автозапчастях  продаются, так что не составит труда купить. Нужно этим баллончиком брызгнуть жидкость во все каналы карбюратора и оставить на некоторое время (инструкция на баллончике есть). Через некоторое время нужно продуть, сжатым воздухом, все каналы карбюратора. Нужно продувать аккуратно что бы остатки жидкости не попали в глаза. После продувки все нужно вытереть сухой тряпкой и просушить. Также не забудьте прочистить и продуть все жиклеры. Только не в коем случае не прочищайте жиклеры металлической проволокой.

Еще проверьте состояния ускорительного насоса, обратите внимание на резиновою манжету на поршне и установки поршня в корпусе. Манжета должна, во-первых, герметизировать полость нагнетания и, во-вторых, легко перемещаться по стенкам. Для этого на ее рабочей кромке не должно быть крупных рисок (складок) и она не должна разбухать в бензине. В противном случае трение о стенки может стать таким затрудненным, что поршень может совсем не двигаться. Когда Вы нажимаете на педаль, то через тягу воздействуете на планку, несущую поршень, планка перемещается вниз, сжимая пружину, а поршень останется на месте. И впрыска топлива не произойдет.

Теперь все нужно собрать в обратном порядке. После сборки нужно будет правильно выставить уровень топлива, в поплавковой камере. В карбюраторах старого образца, удобно есть окошко, выставляете ровно половину окошка и все. Уровень регулируется подгибанием или отгибанием специального усика поплавка. А вот в карбюраторах нового образца окошка нет, придется воспользоваться кое каким инструментом. (см. рис.2.) И еще раз хочу сказать не в коем случае не старайтесь сэкономить убавив уровень топлива в поплавковой камере, не к чему хорошему это не приведет. А вот дорогостоящий ремонт будет неизбежен.

Рис. 2. Схема проверки уровня топлива в поплавковой камере:

1 — штуцер; 2 — резиновая трубка; 3 — стеклянная трубка.

 Регулировка холостого хода.

Минимальные обороты двигателя, при которых он работает наиболее устойчиво, регулируют при помощи винта, меняющего состав горючей смеси, а так же упорного винта, ограничивающего крайнее положение заслонки.(см.рис.3.) Холостой ход регулируют на двигателе, прогретом до рабочей температуры (80° С). Кроме того, все детали системы зажигания должны быть в исправном состоянии, а зазоры отвечать паспортным данным.

Вначале необходимо завернуть до отказа два винта регулировки качества смеси, после чего вывернуть их на 2,5-3 оборота. Запустить двигатель и при помощи упорного винта установить среднюю частоту вращения коленчатого вала. После этого при помощи винтов качества необходимо довести частоту вращения до 600 об/минуту. Если карбюратор отрегулирован правильно, то при резком открытии заслонки двигатель не должен глохнуть, не должно быть не каких провалов и должен быстро набирать максимальные обороты.

Рис.3.

1- винт количества; 2- винты качества; 3- предохранительные колпачки.
