Хонда Дио 27 (honda dio 27) ремонт : все, что необходимо знать владельцу скутера

Скутеры Honda серии Dio, пожалуй, наиболее популярные на сегодняшний день в нашей стране. Особо востребованы они на рынке б/у мопедов. Поэтому неудивительно, что ремонт и эксплуатация скутера Хонда Дио 27 — это взаимосвязанные явления: чем больше аппарат проездил в условиях наших дорог, тем большая необходимость своевременной диагностики и техобслуживании (как планового, так и внепланового).

У каждой запчасти во всех узлах конструкции мопеда есть собственный срок службы. По определенным признакам можно понять, когда начинаются проблемы. При поломке вам квалифицированно помогут в мастерской, однако среди наших клиентов огромное количество мотолюбителей, которым интересно чинить любимое транспортное средство своими руками. И хотя у известного японского производителя Honda мототехника признана долговечной и надежной (по мнению экспертного сообщества), все равно ничто не вечно. На скутер Хонда Дио 27 ремонт приходится делать также часто, как и в случае с другими моделями. Далее расскажем об основных характеристиках деталей, распространенных поломках и методах ремонта.

Ремонт скутера Honda Dio 27 (Хонда Дио 27): что надо знать о качестве модели

Опытные владельцы знают, что модель появилась на свет в 1994 году, и с тех пор пользуется вниманием у интересующейся публики. «Младшенький» аналог скутера — Dio af-27 — был улучшен инженерами производителя, сохранив все лучшее. У данного представителя, пожалуй, одна из самых жестких рам среди обширного конкурентного ряда. В отличии от мопедов-китайцев, задняя часть (которая не подпирается амортизатором) не прогибается под воздействием возложенной сверху массы. Благодаря жесткости перекоса рамы не случится при адекватных воздействиях.

Опять-таки, на качество пластика с самого первого выпуска модели вообще не стоит нарекать. Очень прочный материал с идеальной подгонкой стыков точно не станет поводом сдачи в ремонт скутера honda dio 27 (Хонда Дио 27). Если только условия эксплуатации были нормальными: мопед рассчитан на езду по городу, одиночных путешествий (в том числе и на большие расстояния). Кстати, ремонт скутера honda dio af 27 (Хонда Дио аф 27) мало чем отличается от описываемого нами аппарата, поскольку они оба сконструированы на одной базе. Однако при заказе деталей модель надо уточнять обязательно, поскольку запчасти далеко не всегда взаимозаменяемы.

Хонда Дио 27 (honda dio 27) — ремонт в деталях

На Хонда Дио 27 (honda dio 27) ремонт можно осуществить прямо в дороге, настолько хорошо продуманы конструктивные узлы, расположенные в зоне ближайшего доступа без препятствий (конечно, если вы обладаете навыками). По доступности запчастей и облицовочных частей этому мопеду и вовсе нет равных: поставщики активно везут запчасти для скутера Хонда дио 27 от производителя для обладателей такой техники.

Если вы запланировали ремонт Хонда Дио 27 (honda dio 27), не волнуйтесь — его можно сделать экономно и качественно даже своими силами при наличии достойного инструментария, навыков и качественных запчастей. Мы всегда поможем с поставкой первоклассных запчастей, а вам следует как можно точнее провести диагностику, чтобы понимать причину проблемы и правильно заказать детали. Если у вас мопед Хонда Дио 27, ремонт не стоит затягивать, тем более, что запасные части вполне доступны (оцените ассортимент нашего магазина, а главное — расценки), плюс сеть переполнена информацией о том, как проводятся ремонтные работы.

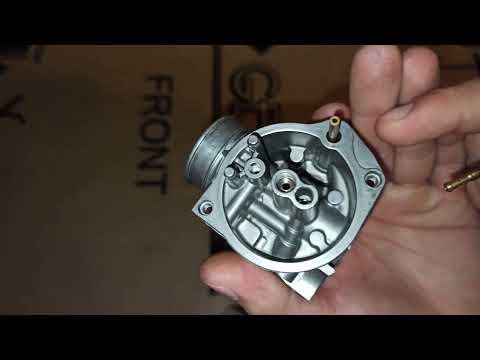

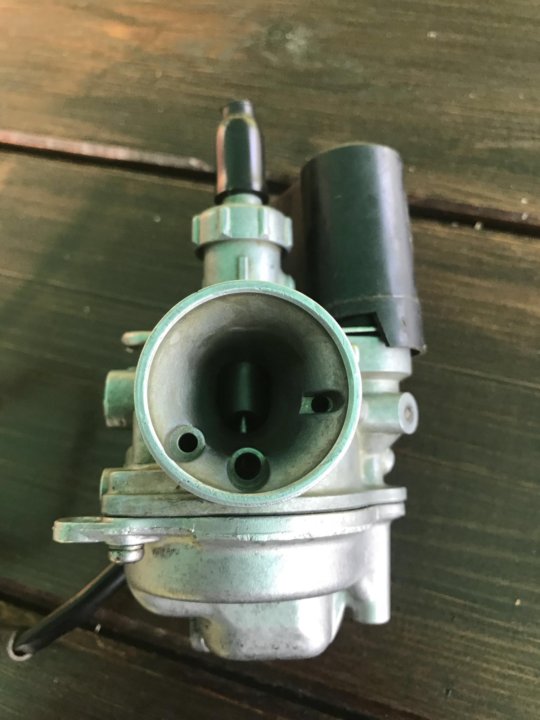

Хонда Дио 27: ремонт карбюратора

В каких бы случаях на скутер Хонда Дио 27 ремонт карбюратора не требовался, всегда лучше провести данные работы своевременно. Дело в том, что минимальные проблемы с жиклером сделают поездку очень некомфортной, а более серьезные карбюраторные проблемы могут стать критическими — мопед вообще не тронется с места.

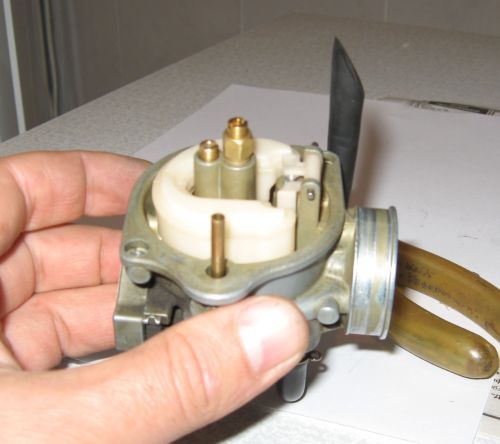

Карбюратор необходимо периодически осматривать и чистить от мелких пылевых и грязевых частиц, особенно это касается любителей поездить по бездорожью. Помыть данную деталь не так и сложно: у всей серии DIO карбюратор расположен над вариатором: на виду и не скрывается за частями пластикового корпуса. Главное условие успешной очистки — запомнить расположение всех каналов и трубок и проявить в процессе осторожность. Если требуется регулировка карбюратора, лучше обратиться к специалистам, понадобится опытный подход.

Хонда Дио 27 (honda dio 27): ремонт двигателя

Если наблюдаете посторонние шумы и металлический стук в моторе, выхлопная труба дымит черным или сизым, топлива расходуется больше нормы, как и масла, и антифриза, а в цилиндрах наблюдается разница давлений (с граничными показаниями компрессии) — потребуется ремонт двигателя honda dio af 27 (Хонда Дио 27). Необходим ли капремонт двигателя Хонда Дио 27, вам сообщат в мастерской после диагностики. Читайте подробнее про ремонт двигателя Хонда Дио 27.

Скутер Хонда Дио 27: ремонт вариатора

Проблемы начинаются спустя пять лет после установки нового оборудования, именно таков срок износа вариатора. Потеря максимальной скорости и плавности хода, медленный разгон являются признаками износа роликов вариатора. Проводите каждый сезон профилактику этой детали!

Хонда Дио 27: ремонт генератора

Неисправность генератора можно заподозрить при слабой искре и плохом заряде аккумулятора. Вообще, поломки генератора могут иметь вполне конкретные причины:

• перегорел, разрушился или оборвался провод;
• произошло короткое замыкание;
• на роторе генератора уменьшилась намагниченность.

Третья проблема наблюдается при нахождении устройства в пределах сильного магнитного поля, после падения или удара. Надо проверить, не упал ли выходной ток генератора: отсоединить разъемы и подсоединить контрольное устройство, а после запуска двигателя проверить показания. При минимальных оборотах мотора минимальное напряжение должно быть в пределах 5В.

Чтобы проверить работу генератора без нагрузки, надо отключить разъем проводов, запустить двигатель и заставить его работать на 5000 об/мин. Мультиметром в режиме переменного тока замеряется напряжение между землей и красно-белым проводом: когда оно выходит за пределы 65 В, генератор может быть неисправен.

Хонда Дио 27: ремонт глушителя

На стенках глушителя образуется нагар, это естественный процесс в результате сгорания масла и топлива. Есть ряд признаков, указывающих на неполадки в системе глушителя:

• мопед слабо заводится;
• скорость нарастает очень медленно;
• возникают проблемы с тягой.

В таких случаях специалисты зовут владельцев мотосредств на диагностику, и не зря. Сужение каналов, предназначенных для выхлопа, сильно подавляет мощность скутера. К слову, чистка очень сильно засоренных каналов не всегда возможна, поэтому можете посмотреть и целые глушители, которые заменяются полностью гораздо быстрее по времени.

Хонда Дио: 27 ремонт пластика

Пластик и швы у данного производителя, как описывалось выше, всегда на высоте, но бывают случаи, когда необходимо починить обшивку. Народные умельцы рекомендуют очень аккуратно снимать элементы корпуса, зачищать, обезжиривать, трещины обрабатывать специальным клеем с затвердителем, а изнутри закреплять стеклотканью.

Осмотрите дефекты очень внимательно: даже если трещины незаметны снаружи, их все равно надо заделывать, поскольку они могут «разойтись», стать больше в процессе активной эксплуатации. После высыхании клея рабочие места зашкуривают и покрывают шпаклевкой. Внешний слой, если необходимо, подкрашивается в оттенок заводского пластика. В профессиональном сервисе вам предложат немного другие услуги по починке пластика, возможно даже заменить часть корпуса новой деталью. Тут все зависит от вашего бюджета и желаемого внешнего вида двухколесного товарища.

Ремонт сцепления Хонда Дио 27

Автоматическое центробежное сцепление состоит из колодок с наклеенными накладками, расположенных внутри колокола, прижатых к оси пружинками. Если при трогании с места накладки скрипят — это тревожный симптом, говорящий о возможном износе детали. Если вы запланировали менять сцепление, обратите внимание на усовершенствованные запчасти для тюнинга: облегченные, двухколодочные с регулировкой срабатывания. Ручная настройка стандартного сцепления состоит исключительно из замены пружинок более жесткими.

Спортивный тюнинг ограничивается сменой пружинок в родном узле, а для Racing-тюнинга меняется узел сцепления полностью.

Ремонт коленвала Хонда Дио 27

Коленчатый вал, когда он неисправен, быстро отзывается на работе мотора, а также способен вывести из строя основные узлы мототехники. Изношенный коленвал проявляет себя в следующих ситуациях:

• масло подтекает из картера;
• мощность уже не та;
• двигатель очень вибрирует при движении.

При обнаружении проблем демонтируйте цилиндр и поршень, смените кольца или весь вал.

Ремонт бензонасоса Хонда Дио 27, ремонт маслонасоса

Этот насос влияет на динамические характеристики мопеда. Без топливного насоса движок не запускается или это будет сделать достаточно трудно. Квалифицированные механики помогут разобраться в проблеме. Не менее важная задача — ремонт масляного насоса Хонда Дио 27, который облегчает эксплуатацию ТС.

Ремонт поршневой Хонда Дио 27

Производится по двум причинам: цилиндр и поршень износились, поэтому появилась плохая компрессия, или же после поломки колец и попадания чужеродных предметов произошел «задир» цилиндра.

Ремонт редуктора Хонда Дио 27

Проблемы, требующие внимания и намекающие на ремонт редуктора, начинаются с:

• шума или скрежета в редукторе;
• перебоев в крутящем моменте на заднем колесе;
• если начинает течь масло трансмиссии, когда износились сайлентблоки;
• биения ведомого и ведущего вала.

Ремонт стартера Хонда Дио 27

Заключается в разборке и очистке рабочих поверхностей. Проблема заключается в износе щеток и загрязнении коллектора.

Когда необходим ремонт вилки

О капризности этого элемента у любителей фирмы Хонда ходят легенды. Ремонт передней вилки honda dio 27 (Хонда Дио 27) — явление совсем нередкое, поскольку японские дороги и наши нельзя даже сравнивать. О тех условиях эксплуатации, на которые был рассчитан скутер, в наших широтах можно только мечтать: все-таки ровнейшее и чистое дорожное покрытие без пыли у нас встречается крайне редко. Японские инженеры разрабатывали устройство под собственные реалии, поскольку в их стране пыль счищается специальной дорожной техникой, а само покрытие близко к идеалу. Такого экстрима, как у нас (пыль, ямы, грязь — даже в условиях городской эксплуатации, о сельской местности лучше не упоминать) японские инженеры явно не предусматривали.

При сильных нагрузках на вилку происходит износ пыльников, внутри перьев залипает грязь, поэтому частой поломкой является заклинивание данных элементов. Эту проблему можно ощутить в дороге: когда передний амортизатор не справляется с задачей, мягкой езды не получится, ездок ощутит в руках все возможные неровности и ямы.

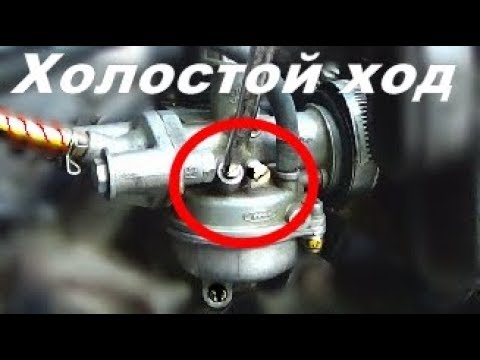

Плохо работает холостой ход на скутере — решение проблемы — Скутер-эксперт

Диагностика поломок скутера

Нормальная работа скутера на холостых оборотах зависит от многих факторов, среди которых состояние поршневой, свечи, карбюратора, воздушного фильтра, глушителя, коммутатора, датчика холла и др.

Чтобы наверняка узнать причину нестабильного холостого хода вашего скутера, необходимо провести ряд операций для выявления поломки и принятия решений для устранения неисправностей.

Приступим к проверке. Отрегулируйте холостой ход вашего скутера, наблюдайте что будет дальше. Рассмотрим по пунктам три возможных развития событий.

Двигатель скутера работает на высоких оборотах

Даже после настройки, двигатель скутера работает на высоких оборотах. Для начала необходимо убедиться, что дроссельная заслонка вашего скутера закрыта полностью, чтобы исключить подгазовку. Если заслонка не закрыта полностью, нужно проверить регулировку троса управления газом (заслонкой) и отрегулировать трос должным образом.

Однако, если заслонка закрыта, а обороты все равно большие и не поддаются регулировке, необходимо проверить жиклер холостого хода в карбюраторе на предмет соответствия необходимой маркировке, а именно, нужному диаметру для конкретной модели скутера.

Скутер работает неустойчиво на холостых оборотах

Скутер работает неустойчиво на холостых оборотах, не смотря на манипуляции с настройкой. В таком случае, изначально нужно проверить угол опережения зажигания на соответствие нормам. Если обнаружены отклонения, проверке подлежит коммутатор, датчик холла, электропроводка.

Если же угол опережения зажигания находится в норме, первым делом обращается внимание на зазор между электродами свечи. Если зазор не соответствует номинальному, его необходимо определить таковым, а если зазор и свеча в норме, проверке подлежит состав и качество топливной смеси, регулируемый карбюратором.

Скутер не работает на холостых оборотах

Скутер не работает на холостых оборотах, не смотря на многочисленные попытки настройки холостого хода. В этом случае, первое, на что необходимо обратить внимание, это компрессия. При отсутствии нормальной компрессии, добиться стабильно холостого хода просто нереально.

Если вы обнаружили, что компрессия очень низкая, убедитесь в герметичности ЦПГ вашего скутера, проверьте все прокладки и затяжку болтов. Проверьте поршневые кольца на износ.

Если же компрессия все же в норме, переходим на жиклер холостого хода. В таких случаях, он часто бывает забитым грязью, а значит очистка карбюратора тут просто необходима.

Даже если после очистки карбюратора не удается добиться работы скутера на холостых оборотах, обязательно проверяем уровень топлива в поплавковой камере и, в случае необходимости, настраиваем.
В тоге, если проблема не решилась, необходимо осмотреть крепление карбюратора, убедившись в отсутствии различных повреждений. Проверке подлежит также вакуумная трубка топливного крана и пластинчатый клапан.

Почему у скутера нет холостых оборотов (схема)

Вкратце процесс обнаружения причины отсутствия холостого хода на скутере можно наблюдать на следующей схеме (кликните для увеличения):

 Как правило, после всех рассмотренных манипуляций, удается восстановить нормальную работу холостого хода. Не стоит забывать также о настройке клапанов на четырехтактном скутере, регулярной проверке воздушного фильтра и своевременную его очистку.

КОМПЛЕКТ ПРОКЛАДОК для Honda 50 SMART DIO DX 2001 # Каталог оригинальных запчастей для мотоциклов и вездеходов HONDA

КОМПЛЕКТ ПРОКЛАДОК для Honda 50 SMART DIO DX 2001

КОМПЛЕКТ ПРОКЛАДОК для Honda 50 SMART DIO DX 2001

КРЫШКА ГОЛОВКИ ЦИЛИНДРОВ для Honda 50 SMART DIO DX 2001

ЦИЛИНДР — ГОЛОВКА для Honda 50 SMART DIO DX 2001

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ для Honda 50 SMART DIO DX 2001

ЦЕПЬ ГРМ — НАТЯЖИТЕЛЬ для Honda 50 SMART DIO DX 2001

ВОДЯНОЙ НАСОС для Honda 50 SMART DIO DX 2001

ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ — КРЫШКА РАДИАТОРА для Honda 50 SMART DIO DX 2001

ГЕНЕРАТОР для Honda 50 SMART DIO DX 2001

КАРТЕР — МАСЛЯНЫЙ НАСОС для Honda 50 SMART DIO DX 2001

SWINGARM — ЛЕВАЯ КРЫШКА КАРТЕРА для Honda 50 SMART DIO DX 2001

ВАРИАТОР — ШПИНДЕЛЬ КИК-СТАРТЕРА для Honda 50 SMART DIO DX 2001

СЦЕПЛЕНИЕ для Honda 50 SMART DIO DX 2001

КОРОБКА ПЕРЕДАЧ для Honda 50 SMART DIO DX 2001

КАРТЕР — МАСЛЯНЫЙ НАСОС для Honda 50 SMART DIO DX 2001

КОЛЕНЧАТЫЙ ВАЛ для Honda 50 SMART DIO DX 2001

КАРБЮРАТОР (2) для Honda 50 SMART DIO DX 2001

Двигатель

Рама

Цвет: Y106

50 SMART DIO DX Хонда ДИО Рабочий объем: 50 куб. см Год: 2001 Код модели SKX501 Цвет: Y106/Nh238/Nh2 Страна: ЯПОНИЯ

ЯПОНИЯ

Добавить этот автомобиль в мой гараж

Свеча зажигания

См. схему деталей

Воздушный фильтр

См. схему деталей

Прокладка сливной пробки

См. диаграмму деталей

Мы используем файлы cookie на нашем сайте для сбора статистики посещений. Нажимая «Я принимаю» или продолжая работу на этом сайте, вы принимаете использование этих файлов cookie. Подробнее…

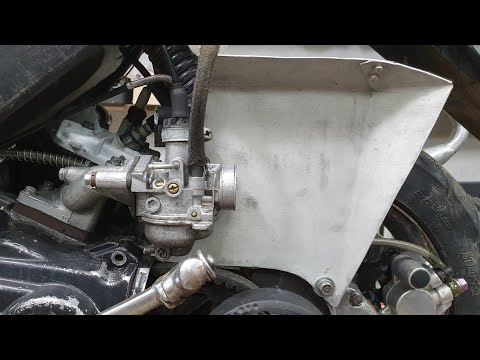

Настройка карбюратора для оптимальной работы | Life On 2-Wheels

Настройка карбюратора для оптимальной производительности

Вам надоели холодные пуски? Нужно каждый день поднимать дроссельную заслонку, чтобы запустить холодный двигатель?

У кого-то есть такой же велосипед с такой же настройкой, как у вас, и вы устали проигрывать ему в дрэг-рейсинге?

Внезапно после обслуживания снизилась эффективность использования топлива?

Механик испортил вашу настройку?

Двигатель глохнет при открытии дроссельной заслонки?

Или вашему велосипеду просто не хватает плавного ускорения в любое время?

Или ваш двигатель перегревается, даже если вы не слишком много гоняли.

 Возможно, следующее поможет вам в настройке вашей средней машины для оптимальной подачи мощности и максимальной экономии топлива. Это руководство направлено на настройку топливно-воздушного винта, чтобы получить оптимальную топливно-воздушную смесь.

Это руководство относится к:

Все одноцилиндровые мотоциклы, 2-тактные или 4-тактные с карбюратором . Тахометр очень удобен и необходим новичку, иначе процесс настройки будет очень медленным, болезненным или несовершенным.

Отказ от ответственности: Хотя все, что я здесь написал, не нанесет никакого вреда вашей машине. наконец, если вы в конечном итоге сделаете что-то не так, вы не должны обвинять меня в том, что происходит.

НАЧНЕМ

Хорошо прогрейте двигатель

. Иди прокатись по городу. Проедьте хотя бы 10-15 минут, чтобы система двигателя хорошо прогрелась, иначе вы получите плохую настройку. Не просто оставляйте двигатель на холостом ходу и начните с процесса. Я серьезно. Ездить на велосипеде.

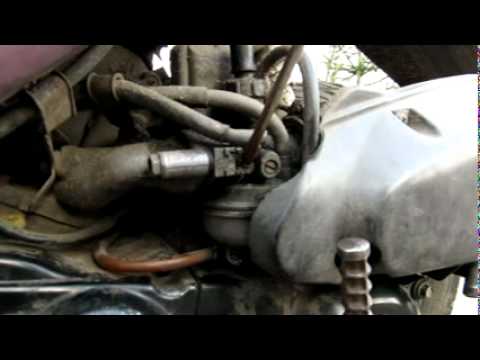

 Теперь ищем винт топливо/воздух… Эти винты отвечают за регулировку соотношения воздух-топливо, которое формирует «пищевую субстанцию» для вашего двигателя. Есть еще один винт, который устанавливает скорость холостого хода машины. Этот винт не имеет отношения к пикапу или пробегу. Он просто устанавливает обороты двигателя на «холостом ходу». Двухтактные машины имеют воздушный винт, а четырехтактные машины имеют топливный винт. Надеюсь, вы ОЧЕНЬ хорошо это заметили. Воздушный винт расположен на карбюраторе в стороне от двигателя. [Двигатель — Карбюратор — Воздушный винт]

Топливный винт расположен на карбюраторе, но рядом с двигателем. [Двигатель — Топливный винт — Карбюратор].

Винт холостого хода тесно связан с тросом дроссельной заслонки. Винт холостого хода можно провернуть рукой. Отвертка для него не обязательна. Найти эти винты очень просто. Если вы все еще не можете найти воздушный/топливный винт, обратитесь к своему механику, или я могу помочь.

Хорошо, что теперь? Помимо указанной выше разницы между воздушным и топливным винтами, есть еще одно существенное различие. Топливный винт, повернутый внутрь (по часовой стрелке), дает бедную смесь, а вывернутый (против часовой стрелки) дает богатую смесь. Воздушный винт, вывернутый внутрь, дает богатую смесь, а вывернутый (против часовой стрелки) дает обедненную смесь. Lean означает больше воздуха, меньше топлива. Богатый означает больше топлива, меньше воздуха. На этом основы заканчиваются.

ПРИВЕДЕНИЕ В ДЕЙСТВИЕ

 Поверните винт настройки холостого хода так, чтобы число оборотов достигло примерно 3000 об/мин. Теперь отрегулируйте винт воздух/топливо так, чтобы смесь была как можно беднее. Пожалуйста, обратитесь к вышеизложенному, нужно ли поворачивать винт по часовой стрелке или против часовой стрелки.


По мере того, как вы обедняете смесь, обороты двигателя постепенно уменьшаются… Продолжайте делать это до тех пор, пока не установите топливный винт в максимально бедную точку. В то же время убедитесь, что двигатель не заглохнет, повернув винт холостого хода.

Тяжело да? Вы привыкнете к этому

OK, двигатель работает, смесь бедная. Если вы заметите это по звуку двигателя ИЛИ увидите показания тахометра, обороты двигателя в этот момент не будут стабильными. Теперь очень медленно начните поворачивать топливный винт против часовой стрелки, по 1/8 оборота за раз. Вы заметите, что число оборотов в минуту увеличивается медленно и неуклонно. Опять же, делайте это очень-очень медленно.

Вы заметите, что когда вы повернете его примерно на 3-5 полных оборотов, обороты двигателя постепенно станут постоянными. Именно в этот момент вы должны перестать больше трахаться. Вероятно, это оптимальная настройка для вашего двигателя.

Далее пробуйте крутить винт все больше и больше до 5-7 оборотов и вы заметите, что обороты двигателя будут медленно снижаться. Когда это происходит, вы просто заливаете в двигатель слишком богатую смесь. В этот момент двигатель теряет всю эффективность использования топлива, и смесь становится не оптимальной.

В любом случае, повторите процесс примерно 2-3 раза и получите настройку, которая, по вашему мнению, является правильной.

ОК, двигатель отлично гудит, что теперь? Уменьшите регулировочный винт холостого хода примерно до 1100 об/мин на тахометре. Когда двигатель замедляется, просто поверните дроссельную заслонку. Ответ должен быть четким и быстрым. Он не должен давать икоты! Попробуйте заглушить двигатель и снова завести. Двигатель ДОЛЖЕН запускаться одним рывком или самостоятельно, не отпуская газ. Если это произойдет, настройка в порядке. Теперь прокатитесь, и вы заметите разницу, хорошую или плохую.

Вы сразу заметите изменение звука двигателя и приемистости. Ваш двигатель может стать более плавным или резким. Еще один важный момент: «Езжай и чувствуй». Всегда катайтесь и чувствуйте мотоцикл на каждой передаче, проверяйте реакцию и звук двигателя. Как только вы почувствуете мотоцикл, вы быстро поймете, что хотите сделать смесь богатой или обедненной.

Может потребоваться несколько итераций, прежде чем вы зафиксируете настройку как постоянную. Попробуйте рассчитать пробег на литр и сопоставьте его с вашими настройками и ощущениями, которые вы испытываете.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Вот некоторые симптомы и их быстрое решение:

• Двигатель глохнет во время настройки.
Повторите попытку. На этот раз установите винт холостого хода выше/быстрее.

• Двигатель глохнет во время движения, особенно на высоких передачах.
Возможно, смесь слишком бедная. Попробуйте еще раз.

• Двигатель нагревается.
Смесь слишком бедная или слишком богатая. Попробуйте еще раз.

• Всякий раз, когда я разгоняю двигатель, обороты быстро увеличиваются, но очень медленно падают до холостого хода.
Смесь не оптимальная, возможно, в сторону обеднения. Попробуйте еще раз.

• Слишком большой крутящий момент на низких оборотах, и звук двигателя очень глухой.
Вы наверняка столкнетесь с небольшим пробегом, когда будете ехать со скоростью ниже 40 км/ч.
