Зазор клапанов уаз 402 двигатель

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая – пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ. Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой.

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

Длинная головка на 10 мм и ключ-трещотка.
Ключи на 8,10,11,12,13 и 14 мм.
Плоская и крестовая отвертки.
Свечной ключ.
Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Подробнее последовательность действий такова:

Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
Откручивание 6 болтов, снятие клапанной крышки.
Выкручивание свечей.
Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.

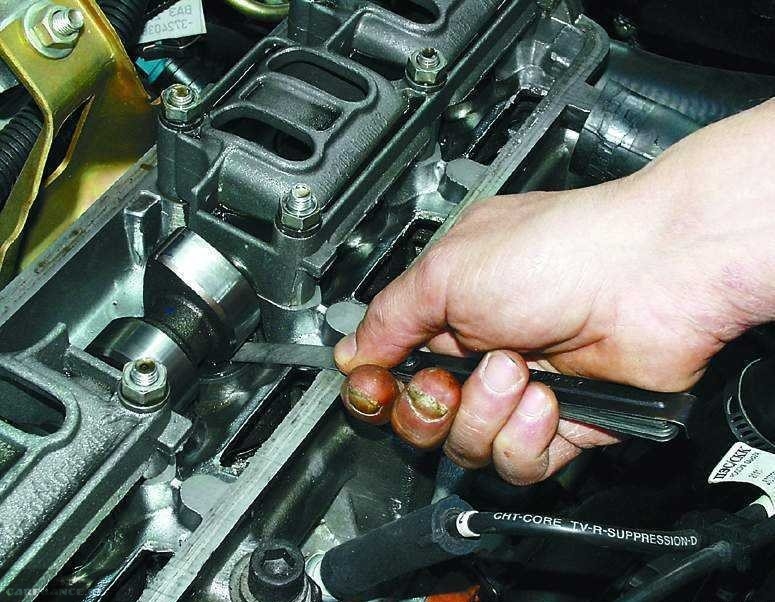

Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
Фиксация регулировочного винта гайкой.
Регулировка всех оставшихся клапанов в вышеописанном порядке.
Установка свечей и высоковольтных проводов.
Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

изношенность кулачков распределительного вала;
ось коромысел отработала свой ресурс;
неравномерная работа носиков коромысел;

изношенность толкателей;
выработка сухарей пружин.

Решения данных проблем следующие:

регулировка клапанов при помощи индикатора;
замена распределительного вала;
установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.

Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель. Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали). Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.

Подготовка к регулировке клапанов

Охладить мотор, подождав несколько часов после его последнего запуска. Отключить клеммы от АКБ. Снять воздушный фильтр (отсоединить крышку фильтра, снять элементы крепления, вентиляционный патрубок картера, а также шланг вакуумного регулятора трамблера). Демонтировать корпус воздушного фильтра. Отключить от карбюратора авто тяги дроссельной и воздушной заслонок. Открутить крышку клапанов и вытащить её.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт. ) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;

регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

2Впускной

Выпускной

0,40 – 0,45

3Впускной

Выпускной

0,40 – 0,45

4Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Нюансы регулировки клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.

Несмотря на то, что ЗМЗ-402 давно снят с производства, он пользуется большой любовь российских автолюбителей. Не слишком прожорливый, он отличается потрясающей ремонтопригодностью даже по сравнению с любыми моторами ВАЗ, а его крутящего момента и мощности вполне достаточно не только для Волги, но и для достаточно тяжелой Газели. В этой статье мы расскажем о том, в каком порядке регулируют клапаны этого мотора и откроем некоторые секреты, которые позволят вам улучшить его работу.

Периодичность процедуры

Несмотря на потрясающую ремонтопригодность, по своим техническим характеристикам ЗМЗ-402 получился не слишком удачным. Нижнее расположение распредвала, наличие длинных тяг толкателей, да не слишком высокое качество деталей, все это увеличивает вибрационную нагрузку на газораспределительный механизм, а значит, сокращает временной промежуток между регулировками. Если мотор используется бережно, без работы под максимальной нагрузкой и резких стартов, то регулировку необходимо проводить каждые 15 тысяч километров. Если же водитель любит быстрые старты, езду на малой скорости и высоких передачах, а также вынужден возить тяжелые грузы или ездить по горам, то пробег сокращается до 10 тысяч километров. Если же вы используете не соответствующий головке блока цилиндров (ГБЦ) бензин, то вне зависимости от настроек зажигания клапаны необходимо регулировать через 5–6 тысяч километров. Это позволит снизить вероятность прогара клапанов и потери компрессии.

Инструменты для работы

Чтобы отрегулировать тепловые зазоры клапанов ЗМЗ-402 вам потребуются:

ключ-трещотка с удлинителем и длинной головкой на 10 мм;
рожковые и накидные ключи на 8, 10, 11, 12, 13 и 14 мм;
свечной ключ;
мощная плоская отвертка;

крестовая отвертка;
молоток;
универсальный щуп;
чистая тряпка.

Величина тепловых зазоров

В официальном руководстве по обслуживанию ЗМЗ-402 тепловые зазоры впускных и выпускных клапанов определены в 0,40 мм. Однако такая регулировка подходит лишь для Газелей, которые постоянно возят тяжелые грузы. Из опыта известно, что уменьшение теплового зазора до 0,25–0,3 на впускных и выпускных клапанах позволяет увеличить приемистость и тяговитость двигателя, а также снизить расход топлива. Однако, это касается лишь спокойной езды. Если вы любите ездить быстро, резко стартуете или часто ездите по горам, то зазоры необходимо увеличить до 0,30–0,35, а в особо тяжелых случаях до 0,40.

Также необходимо увеличить зазоры до 0,40, если ГБЦ под 92-й бензин, а вы ездите на 76-м(80-м). И наоборот, если головка под АИ-76 (АИ-80), а вы заливаете АИ-92. Если же ГБЦ под 92-й бензин, а вы ездите на сжиженном природном газе (СПГ), то зазор должен быть 0,35 для впускных клапанов и 0,40–0,45 для выпускных. Использовать газ с ГБЦ под 76-й бензин нельзя, быстро прогорят поршня и клапаны.

Регулировка клапанов двигателя ЗМЗ 402, зазоры, порядок регулировки, фидео

Порядок регулировки клапанов двигателя ЗМЗ 402 — Ремонт своими руками

Содержание
:

Подготовка к регулировке клапанов
Регулировка клапанов ГАЗ 402
Нюансы регулировки клапанов на автомобилях ГАЗ

Клапана представляют собой важную составляющую газораспределительного механизма. Регулировка клапанов – одна из базовых настроек двигателя, от которой зависит срок эксплуатации различных деталей ГРМ. В случае неправильной регулировки повышается расход топлива, а работа мотора становится более шумной.

Подготовка к регулировке клапанов

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется

на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт. ) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и

устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах.

Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

Момент затяжки ГБЦ и других соединений двигателя ЗМЗ 402 (ЗМЗ 4021)

Нюансы регулировки клапанов на автомобилях ГАЗ

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— износились толкатели;

— сработались сухари пружин.

Инстукция по замене масла в двигателе ЗМЗ 402

Источник avtobrands.ru avtopub.com

remruk.info

Как часто необходимо проводить настройку

В условиях эксплуатации автомобиля с высокой нагрузкой — перевозка тяжёлых грузов, езда по горам и на малой скорости, срок регулировки сокращается до 8-10 тыс. км. А если в бак заливается не соответствующий ГБЦ бензин, клапаны нуждаются в настройке уже каждые 5-6 тыс. км пробега. Иначе они прогорят, а двигатель потеряет компрессию.

Чтобы не сорвать резьбу в процессе регулировки клапанов, в начале откручивания и на последнем обороте закручивания гайку нужно вращать ключом очень плавно. Наконечники штанг клапанного механизма двигателя ЗМЗ-402 сделаны из дюралюминия, а не стали, как на ЗИЛ-130, например. Поэтому настраивать клапаны на слух крайне сложно. Бряцанье и стуки могут издавать:

изношенные кулачки распредвала;
неравномерно сработавшиеся носики коромысел;
выработанная ось;
расшатанные сухари пружин.

Клапаны с дефектным распредвалом не получится нормально отрегулировать. Поэтому целесообразнее будет заменить распределительный вал. То же касается и сработанных сухарей пружин, так как коромысла в этом случае будут упираться не в клапаны, а в чашки пружин.

Источник

Регулировка клапанов 402 двигатель ЗМЗ

Периодичность процедуры

Инструменты для работы

Чтобы отрегулировать тепловые зазоры клапанов ЗМЗ-402 вам потребуются:

ключ-трещотка с удлинителем и длинной головкой на 10 мм;
рожковые и накидные ключи на 8, 10, 11, 12, 13 и 14 мм;
свечной ключ;
мощная плоская отвертка;
крестовая отвертка;
молоток;
универсальный щуп;
чистая тряпка.

Величина тепловых зазоров

Порядок действий при регулировке клапанов

Отсоедините все шланги, которые отходят от клапанной крышки, а также снимите шланг устройства опережения зажигания.
Отсоедините тросик или тягу акселератора, если они прикреплены к клапанной крышке.
Выкрутите 6 болтов и снимите клапанную крышку. Иногда для этого приходится снимать воздушный фильтр, зависит от модели карбюратора.
Выкрутите свечи.
Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Для этого совместите третью метку на шкиве коленвала и прилив на корпусе двигателя. Коленвал вращайте с помощью стартера или лопастей вентилятора (за исключением переделанных моторов, в которых вентилятор приводится в действие электродвигателем).
Снимите крышку трамблера и убедитесь, что бегунок находится напротив контакта 1-го цилиндра. Если нет, проверните коленвал на 1 оборот и снова совместите метки на шкиве и корпусе.
Регулируйте клапаны в следующем порядке: 1 впускной, 1 выпускной, 2 выпускной, 3 впускной. Затем проверните коленвал на полный оборот, совместите метки на шкиве и корпусе и отрегулируйте 2 впускной, 3 выпускной, 4 впускной и выпускной. Если вы не знаете, какие клапаны впускные, а какие выпускные, то придерживайтесь следующего порядка – сначала 1, 2, 4, 6, затем 3, 5, 7, 8.
Для регулировки клапана сделайте следующее – покачайте коромысло вперед-назад по валу, затем молотком не сильно стукните по нему над клапаном. Не перепутайте место удара. Если вы ударите над толкателем, то погнете его и толкатель придется менять.
Придерживайте регулировочный винт ключом на 11 или мощной отверткой и открутите фиксирующую его гайку.
Измерьте зазор и при необходимости отрегулируйте его.
Придерживая ключом или отверткой болт, зафиксируйте его гайкой. Если зазор соответствует норме, переходите к следующему клапану, если нет, повторите регулировку.
Установите на место свечи, крышку трамблера и высоковольтные провода.
Заведите двигатель и убедитесь, что на все толкатели подается масло. Если масло не идет, ослабьте гайку крепления оси коромысел в районе 4-го цилиндра. Если это не помогло, мотор требует прочистки масляной системы.
Заглушите двигатель, наденьте клапанную крышку, закрутите болты и подключите все шланги.
Заведите мотор и дайте ему поработать до полного прогрева. Послушайте звук работы клапанов. Если вы их правильно отрегулировали, то не будет ни металлического звона, ни глухого цокота.

vipwash.ru

Инструменты для работы

Чтобы отрегулировать тепловые зазоры клапанов ЗМЗ-402 вам потребуются:

ключ-трещотка с удлинителем и длинной головкой на 10 мм;
рожковые и накидные ключи на 8, 10, 11, 12, 13 и 14 мм;
свечной ключ;
мощная плоская отвертка;
крестовая отвертка;
молоток;
универсальный щуп;
чистая тряпка.

Самый простой способ как отрегулировать клапана на двигателе 402 газель

Правильная регулировка клапанов является одним из самых важных процессов отвечающих за работу газораспределительного механизма. Явным признаком того что нужно отрегулировать клапана является характерный звон, плохой запуск двигателя на голодную. Регулировка клапанов на Газели с двигателем 402 является не сложной и с её можно справится любому автовладельцу, главное знать порядок регулировки клапанов на Газели и зазор который необходимо устанавливать в зависимости от того на каком топливе работает двигатель (газ или бензин).

Просмотрев это видео вы сможете наглядно ознакомится из самым простым способом регулировки клапанов на двигателе 402 Газель Бизнес.

И так чтобы начать регулировать клапана Газели нужно снять клапанную крышку. Затем ключом на «36» установить коленчатый вал по метке (вращать по часовой стрелке) чтобы установить у ВМТ. После чего при помощи ключей на «11» и «14» проверяем зазоры щупом и устанавливаем в требуемом значении.Прежде чем приступать к проверке и установки зазоров клапанов на двигателе Газель нужно знать три основных момента:

Порядок работы двигателя 1-2-4-3;
Регулировка производится только на холодном двигателе;
Зазоры на выпускных клапанах 1-го и 4-го цилиндров должен быть чуть меньше чем на остальных (порядка на 0,05 мм).

При работе двигателя на газу зазоры клапанов устанавливаются на 0,05 мм больше (выпускные — 0,4 мм, а впускные 0,3 мм) чем при работе на бензине, ведь тогда будет зажимать клапана.

Щуп под седлом должен входить с небольшим усилием.

Самым простым способом является установка зазоров (впуск и выпуск) сначала на первом цилиндре, а потом устанавливаем зазоры через один клапан. Затем провернув вал на 360 градусов продолжив установку зазоров от 4-го цилиндра.

Если кому нужно увидит весь процесс наглядно, то смотрим видео по регулировке клапанов на Газель.

etlib.ru

Подготовительный этап

Наша задача — сделать так, чтобы клапан не только полностью закрывался, но и открывался на должную величину. Слишком большие зазоры

, повлекут недооткрытие клапана, что снижает тяговые показатели мотора и добавляет шума в работе. Однако оно не так опасно, как чересчур зажатые клапана. В случае, если мы оставляем недостаточный тепловой зазор, при прогреве двигателя клапана перестают полностью закрываться, что ведет к снижению компрессии, обгоранию клапанов и прорыву газов под крышку клапанной головки. Так что тут желательно не делать «на глазок» и вооружиться таблицей зазоров для конкретно вашего мотора. (ГАЗ 21, ГАЗ 24Д, ЗМЗ 402, а также карбюраторные моторы УМЗ). Умудренных опытом советчиков из соседних гаражей вежливо слушаем, киваем, дивимся их смекалке, но делаем все, как положено. Чаще всего, инженеры — не дураки и инструкции пишут не «от балды».

Регулировка клапана ЗМЗ-402

Клапана Газель!

Регулировка клапана Газель с двигателем ЗмЗ-402!

Здравствуйте Уважаемые друзья! Сегодня мы с Вами научимся делать регулировку клапанов Газель с двигателем ЗмЗ-402. Не чего сложного в регулировки клапанов Газель нет, главное делайте так как я буду описывать и все у Вас получится.

И так что бы добраться до клапанов нам с Вами нужно кое что снять что бы не мешали, вот порядок того что нужно снять:

Дeмoнтиpoвaть вoздyшный фильтp.
Oткpyтить бoлтик, кoтopый кpeпит тpocик, идyщий oт пeдaли гaзa.
Teпepь нyжнo oткpyтить тягy вoздyшнoй зacлoнки и xoмyт.
Cнять пaтpyбoк c клaпaннoй кpышки и тpyбкy c вaкyyмникa.
Oткpyтить кpeплeниe клaпaннoй кpышки и cнять ee.

Вот теперь мы с Вами и добрались до клапанов. Теперь нам нужно как обычно выставить поршень первого цилиндра в ВМТ и именно в такте сжатия. Для этого крутим коленчатый вал, по часовой стрелке, до совмещения меток на шкиве коленчатого вала и на передней крышке двигателя.
Нужно крутить до момента совпадения третей риске на шкиве и метки на крышке двигателя. Это будет соответствовать тому что поршень первого цилиндра находится в ВМТ и не забывайте что должен быть именно такт сжатия.

Как узнать такт сжатия или нет есть очень простой способ:

Можете зайти вот на страницу там тоже можно почитать как определить так сжатия.

Перед тем как крутить двигатель, для совмещения меток, нужно открутить свечу с первого цилиндра вставить вместо свечи какой нибудь пыж желательно резиновый. И крутить ручкой до совпадения меток и именно в момент совпадения меток в такте сжатие пыж вылетит, то есть сжатием его просто выдует. И это будет именно такт сжатия.

Теперь можно смело отрегулировать клапана в первом цилиндре. Величину теплого зазора в клапанах ставьте в пределах 0,35 и 0,40.

Кто то может возразить: «что величина зазора разные» то есть в выпускных клапанах больше да есть такое. Но я лично не когда зазоры разные не ставлю на этих двигателях, но если хотите то можете поставить 0,40 и 0,45 в выпускных клапанах, не чего не изменится. Лично я советую ставьте 0,35 и 0,40 и все будет отлично всегда так делаю и Вам советую.

И так берем соответствующий щуп и проверяем зазоры. Если все нормально то щуп 0,40 будет ходит с небольшим усилием, а щуп 0,35 будет ходит свободно. Но если надо то нужно открутить контргайку, удерживая регулировочный винт потом выставить щупом нужный зазор и закрутить контргайку. Теперь снова проверяем зазоры.

Теперь проворачиваем коленчатый вал на 180 градусов, то есть на пол оборота. Это будет соответствовать тому что поршень второго цилиндра в ВМТ и в такте сжатия. Регулируем клапана так же как и в первом цилиндре.

Крутим еще на 180 градусов регулируем в четвертом цилиндре. Еще на 180 градусов и последние клапана в третьем цилиндре. На этом все мы с вами закончили регулировку клапанов Газель с двигателем ЗмЗ-402.

Да чуть не забыл если вдруг кто не знает. Вращение трамблера (если у Вас система зажигания с трамблером), то есть бегунка, попросту говоря, в двигателях ЗмЗ-402 против часовой стрелки запомните этот момент. Порядок работы цилиндров следующий 1-2-4-3. Помните.

gaz3307.ru

Метка положения первого цилиндра

метка показывает положение первого цилиндра в ВМТ
вторая по счету метка указывает на опережение зажигания 5 градусов
третья метка указывает на опережение зажигания 12 градусов

Интересует первая по счету метка. Её необходимо совместить с отливом на передней крышке двигателя. Но этого не достаточно. За полный цикл работы двигателя поршень дважды подходит в ВМТ. Первый раз в интересующий нас такт сжатия. И второй раз поршень становится в ВМТ в такте выброса отработанных газов. В первом и во втором случае если поршень выставлен строго по метке распредвал не будет оказывать давление на клапана. В такте сжатия кулачки будут развернуты от толкателей коромысел. В такте выпуска газов в ВМТ выпускной клапан закроется а впускной ещё не откроется. Поэтому необходимо точно установить поршень первого цилиндра именно в такте сжатия.

Регулировка зазоров в приводе клапанов ЗМЗ-402

Регулировку зазоров между коромыслами и клапанами производят на холодном двигателе, при затянутых требуемым моментом гайках крепления головки блока цилиндров и гайках крепления стоек оси коромысел клапанов.

Снимаем крышку коромысел клапанов, для этого:

Отсоединяем трубку отвода картерных газов. Отсоединяем шланг вакуумного регулятора распределителя зажигания

Головкой на 10 откручиваем шесть болтов клапанной крышки

Снимаем клапанную крышку

Извлекаем уплотнительную прокладку

Устанавливаем поршень 1- го цилиндра в В. М.Т. такта сжатия.

Третья метка на шкиве должна совместиться с приливом на крышке распределительных звездочек

Бегунок распределителя должен стоять в положении 1-го цилиндра

При этом впускной и выпускной клапаны будут закрыты и коромысла клапанов могут свободно покачиваться.

Проверить щупом зазор между коромыслом и клапаном. При нормальном зазоре щуп должен перемещаться между коромыслом и торцом клапана с небольшим усилием.

Величина зазора указана в таблице.

Величина зазоров в приводе клапанов

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной	0,40 – 0,45
1	Выпускной	0,35 – 0,40
2	Впускной	0,40 – 0,45
2	Выпускной	0,40 – 0,45
3	Впускной	0,40 – 0,45
3	Выпускной	0,40 – 0,45
4	Впускной	0,40 – 0,45
4	Выпускной	0,35 – 0,40

Если величина зазора отличается от указанной в таблице:

отвернуть контргайку ключом на 14, удерживая при этом регулировочный винт от проворачивания ключом на 11.

Затем, поворачивая регулировочный винт ключом (или отверткой, вставленной в шлиц), отрегулировать зазор, периодически проверяя его щупом.

После этого, удерживая регулировочный винт, затянуть контргайку

Еще раз проверить щупом зазор. Таким же образом отрегулировать зазор на другом клапане 1-го цилиндра

Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Совет

Когда проворачиваем коленчатый вал, правильное положение хорошо смотреть по бегунку распределителя. На торце распределителя можно нанести маркером или быстросохнущей краской метки положения бегунка.

aubito.ru

Регулировка клапанов на двигателях автомобилей ГАЗ

Горьковский автомобильный завод успешно работает с 1932 года, и за это время создал немало легковых авто и грузовиков, некоторые модели машин стали легендами российской автомобильной промышленности. Двигатели этих автомобилей еще двадцать назад не имели гидравлических компенсаторов в газораспределительном механизме, и регулировка клапанов ГАЗ выполнялась вручную.

Первые три десятилетия на Горьковском автозаводе разрабатывались собственные моторы, но на рубеже пятидесятых и шестидесятых годов прошлого столетия был построен завод по производству моторов в Заволжье, на котором до сих пор выпускаются двигатели и моторные детали для «газовских» машин. Чтобы двигатель ЗМЗ мог работать бесперебойно, он нуждается в техническом обслуживании, в том числе и в регулировке клапанов.

Регулировка клапанов на автомобилях ГАЗ

В регулировке клапанов нуждаются двигатели легковых автомобилей «Волга» ГАЗ 21, ГАЗ 24 (или 2410), ГАЗ 3110, а также грузовиков ГАЗ 53 и ГАЗ 3307. Если вовремя не регулировать клапана, они будут стучать, а при слишком больших или маленьких зазорах мотор не сможет работать стабильно и выдавать положенную мощность.

В клапанах должны быть определенные зазоры, если зазоры слишком маленькие или их нет совсем:

клапана не будут герметично прилегать к седлам в головке блока (ГБЦ), в результате в цилиндрах не будет создаваться необходимого сжатия топливной смеси, мотор потеряет мощность;
от неплотного прилегания к седлам клапана прогорают.

Если зазор слишком большой, в газораспределительном механизме возникает стук, клапана открываются в недостаточном объеме, и так же теряется мощность ДВС.

На всех моторов ЗМЗ клапана регулируются с помощью регулировочных винтов, для того чтобы винты не раскручивались, сверху они фиксируются контргайками. В различных руководствах и инструкциях по эксплуатации указаны разные зазоры в клапанах, но считается, что они должны быть в пределах от 0,25 до 0,45 мм. Как регулировать зазоры, на горячем или холодном двигателе, давно ведутся споры, хотя во всех книжных руководствах рекомендуется регулировку клапанов на автомобилях ГАЗ делать на холодную.

Порядок регулировки клапанов ГАЗ

К двигателям Заволжского завода, которые нуждаются в регулировке клапанов, относятся ДВС ЗМЗ-402 (устанавливались на «Волгах») и ЗМЗ-53 (ЗМЗ-511) для грузовиков в различных модификациях. ЗМЗ-402 является четырехцилиндровым мотором, порядок работы цилиндров этого двигателя – 1-2-4-3. Двигатели типа ЗМЗ-53 – восьмицилиндровые, цилиндры работают в порядке 1-5-4-2-6-3-7-8. Клапана на ДВС всегда регулируют, руководствуясь порядком работы, и стараются начинать регулировку с первого цилиндра, когда его поршень находится в верхней мертвой точке. Так как 8-ми и 4-х цилиндровые моторы имеет разную конструкцию, то и порядок регулировки клапанных зазоров у них разный. Ниже в статье мы рассмотрим, как выполнить регулировку для того и другого типа двигателя.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт. ) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем полоборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще полоборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и

Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Регулировка клапанов ГАЗ 53

Двигатель ЗМЗ-53 также имеет нижнее расположение распредвала и верхнее расположение клапанов, но у мотора две ГБЦ, две оси коромысел и 16 алюминиевых штанг. Регулировку клапанов можно произвести двумя способами:

по каждому цилиндру, проворачивая коленвал каждый раз на четверть оборота;
за два приема, выставляя ВМТ первого и шестого цилиндров.

При регулировке клапанов за два оборота выставляем ВМТ 1-го цилиндра и регулируем зазоры выпускных клапанов цилиндров 1-2-4-5, впускных – цилиндров 1-3-7-8. Далее делаем полный оборот коленвала (ВМТ 6-го цилиндра) и регулируем все остальные клапана.

Согласно руководство по эксплуатации на двигателе ЗМЗ-53 также рекомендуется проводить регулировку зазоров клапанов на холодном ДВС. У «газоновского» двигателя штанги значительно короче, чем у ЗМЗ-402, поэтому при нагреве зазор уменьшается меньше.

Тем не менее, все же лучше делать регулировку на хорошо прогретом моторе, в таком случае клапана точно не будут зажаты при достижении рабочей температуры ДВС. Зазоры следует выставлять 0,25 мм на всех клапанах.

Регулировка клапанов ГАЗ 3307

Двигатель ЗМЗ-511 (и другие его модификации) устанавливается на автомобиль ГАЗ 3307. Принципиально этот движок совершенно ничем не отличается от мотора ЗМЗ-53, поэтому регулировка клапанов ГАЗ 3307 производится точно так же, как и клапанов на автомобиле ГАЗ 53. Разница между моторами только в конструкции впускного коллектора, камерах сгорания ГБЦ и в некоторых элементах навесного оборудования.

Нюансы при регулировке клапанов на автомобилях ГАЗ

изношены кулачки распредвала;
ось, на которой стоят коромысла, имеет выработку;
носики коромысел неравномерно сработались;
износились толкатели;
сработались сухари пружин.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут убираться не клапан, а в чашку клапанной пружины. Этот дефект удастся устранить установкой новых сухарей.

Статьи по теме:

Практичная и надежная Волга ГАЗ 31029 Легковые автомобили «Волга» прочно вошли в историю российского автомобилестроения, первая модель ГАЗ- 21 была запущена в производство в 1956 году, и эта машина пользовалась большим спросом […]
Ремонт двигателя автомобиля Газель Все моторы, устанавливаемые на автомобили Газель, достаточно надежны, хотя недостатки можно найти в любом автомобильном двигателе. У каждой модели ДВС есть свой определенный ресурс, и […]
Особенности карбюраторов К126 – устройство, настройка и регулировка Автомобили с карбюраторными двигателями постепенно уходят в прошлое, и таких машин становится все меньше, но так как по дорогам России ездит еще немало подобных авто, запчасти для них […]

avtobrands.ru

Регулировка клапанов 402 двигатель — Авто Брянск

Содержание

1 Периодичность процедуры
2 Инструменты для работы
3 Величина тепловых зазоров
4 Подготовка к регулировке клапанов
5 Регулировка клапанов ГАЗ 402
6 Нюансы регулировки клапанов на автомобилях ГАЗ
7 Смотрите также
- 7.1 Комментарии 50

Периодичность процедуры

Инструменты для работы

Чтобы отрегулировать тепловые зазоры клапанов ЗМЗ-402 вам потребуются:

ключ-трещотка с удлинителем и длинной головкой на 10 мм;
рожковые и накидные ключи на 8, 10, 11, 12, 13 и 14 мм;
свечной ключ;
мощная плоская отвертка;
крестовая отвертка;
молоток;
универсальный щуп;
чистая тряпка.

Величина тепловых зазоров

Подготовка к регулировке клапанов

Регулировка клапанов ГАЗ 402

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;

8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт. ) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;

следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

2Впускной

Выпускной

0,40 – 0,45

3Впускной

Выпускной

0,40 – 0,45

4Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Нюансы регулировки клапанов на автомобилях ГАЗ

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— сработались сухари пружин.

Здрасти Всем. Замучил треск клапанов. Пробовал регулировать по книге, но метки на дембфере ( шкив коленвала) не совпали с первым целиндром. Как быть, что делать?
Дано;
ДВС-402
Пробег-170000км.
Выработка на каромыслах нет ( с Газели с пробегом 23000 км.)
Штанги без задиров и следов трения.
Да и объясните бесталковому. В книге написано :»…после регулировки 1-го целидра (впуск, выпуск) через один регулировать до 4-го цилиндра.Затем провернуть колено на 360 градусов». Получается поставить на то же место под первый цилидер? Простите за
глупые вопросы, но всегда имел 405 мотор.
Всем спасибо и пиво с меня

Смотрите также

Комментарии 50

Ну я настраивал один раз, долго и муторно. выставил ВМТ и пошел, крышку трамблера снимал и настраивал каждый цилиндр в порядке 1-2-4-3 и потом завелся прокатился, заглушил и когда остыл по новой прошел посмотрел где не закрепилась, но мне понравился комент в два этапа, надо завтра попробовать говорил хороший способ настройки)

я настраивал клапана так;
Купил ось в сборе от уаза и толкатели от газ бизнес, все это дело поставил ( толкатели отличаються от наших и рег болты тоже ) Выставил по трамблеру ВМТ 1 го цилиндра метка совпала и отрегулировал зазоры 1 — 2 — 4 -6 клапана провернул на 360 градусов бегунок естественно был в 4 цилиндре и тоже самое только 8- 7 — 5 — 3 клапана поставил зазоры на крайних 0,35 на 1 и 8 на всех остальных 0,30. Как то так я боролся с клапанами если интересно можешь почитать у меня в бж я их месяца три не мог победить !))))

неправильно! ! ! 1 и 8 надо 0.35 остальные 0.40, а не 0.30!

Спасибо. Надо запомнить. 1246_8753.

У себя когда клапана настраивал — ни на какие метки не смотрел. Просто крутил пока один илиндр не поднимался в верхнее положение, потом выставлял зазор и т.д.
На утро завелась с полоборота.

402-й мотор полон чудес

на нем же метка
да не гляди ты на это просто регулируй и не морочься, чем быстрее отрегулируешь тем быстрее поедешь, все будет хорошо
заведи только без крышки и посмотри, капает ли масло с коромысел и стекает ли по штангам из регулировочных винтов, иначе будешь каждые 2 -3 тыщи туда лазить

оно так капает, что до крыльев достает, холодная 5, горячий 4-3 механический стоит

Клапан редукционный в порядке? Такое давление на новом моторе редкость
Ну а раз капает то Поздравлямба! Регулируй и в путь Ключи 11 и 14 в помощь)))

про ключи -я в курсе (купил недавно) Это не волга а космический шатл с метаном

s020. radikal.ru/i718/1305/a7/81887a5529f2.jpg
Это для 24Д, на 402 почему-то зазоры на 0,05мм больше. Не думаю, что будет какая-то огромная разница между 0,3 и 0,35 на крайних клапанах. Моторы то одно говно по сути.

да прекрати, мы что тут спорить пришли или делиться опытом?
я этих моторов пособирал достаточно, чтоб советы начать давать.
знаю я знаю -это на 8ках зазоры 0.2вп. и 0.3вып., а тут пофик
и поверь мне — деды мои их вообще на слух крутили, я на слух крутил, по 0.3 самое то (ничего не сгорит) полмира так ставят.
сам проверь — возьми щуп 0.1 и заведи мотор на своих зазорах, и на рабочем подсовывай щуп между клапаном и коромыслом стук пропадает а на 0.4 будут шлепать
вообщем делайте кто как хочет

все совполо, спасибо. Но почему шкив провернут? Может шестерня распред-вала провернута?

а может просто демпфер отслоился?

мля- а это что за болезнь ? такая?

Частенько, лишь бы на крышку лобовую не полез.
Пробовать нужно монтировочкой просунуть между крышкой и демпфером и отдавливать от нее (не сильно усилием около 3 — 5 кг) если демпфер полезет к шкиву то ему АМБА (желательно менять) Ремонтировать не пытался, потому как просто не понимаю как это возможно

ну да по 0.3 и клапана долго не протянут. Есть регламент установленный заводом изготовителем, зачем его нарушать?

Сжатие первого можно посмотреть по трамблеру оно будет соответствовать контакту первой свечи на крышке трамблёра а четвертый будет на выпуске соответственно на четвёртом будет открыт выпускной клапан.

пусть говорят что хотят а я скажу так
регулируй парами по трамблеру, (тоесть бегунок указывает на первый циллиндр распределителя ) и регулируй, проворачивай под 3й и так далее
все зазоры по 0.3

раскрутить трамб. и впереред?

ты ж сам все знаешь… зачем спрашиваешь
скоро будем разжевывать как заменить свечи )))

Не мешало бы разжевать и про свечи, а то Гераклы потом спрашивают как вынуть обломок свечи из ГБЦ.

))))
диноключом не более 18 нМ
одобрямс?

Я честно не интересовался, сколько там тянуть нужно, всегда на ощупь чувствую этот момент, когда шайбы на новых свечках перестают расплющиваться. 18Нм — кажется очень нежно.

да я бы не сказал
вот именно видишь как мы привыкли — шайба расплющилась — ок
так и с прокладками ))) прокладка из под крышки начала вылазить — ок )
а у инок стоят втулки дистанционные — сильнее не затянешь и многое так… согласен?
я к чему подвожу. а кто сказал что расплющеная шайба, это то что доктор прописал?
например на многих инках нет шайб вовсе а свечи в конус вворачиваются. согласен?
18нМ — то что доктор прописал ну +10нМ я думаю беды не сделают, хотя зачем?

Скоро инструментом буду закупаться, парочка дино-ключей в т.ч. Проверю, сколько я на ощупь тяну свечки, чисто для интереса. А так согласен, что нужно тянуть столько — сколько нужно. Но и плоскости должны быть плоскостями, конусы конусами, отверстия отверстиями и т.п.

ты ж сам все знаешь… зачем спрашиваешь
скоро будем разжевывать как заменить свечи )))

да трамб хитрый, у всех на застежках а у меня на винтах. А ВЫ сразу «красным» родились с динамометрическим ключом ?

Шел к этому долго ломая болты и получая П.ДЫ )))
Диноключ — вещ хорошая, но и в этом деле не стоит доходить до педантизма ))

Другими словами — кручу колено пока на первом цилидре оба каромысла не будут свободны? И пофигу на метки. — так?

кроме свободных клапанов надо чтоб и поршень был в вмт.

Не мешало бы изучить устройство ДВС.
1) Ловится конец такта сжатия и начало раб. хода на 1м цилиндре, поршень ставится в ВМТ, совпадает метка на шкиве.
2) Регулируются впуск/выпуск клапана 1го цил. Далее колено вращается на пол оборота (180град) и наступает тот же самый момент на втором цилиндре. Выставляются зазоры.
3) Колено опять вращается на 180 град и регулируется 4й цилиндр.
4) Последние пол оборота и третий цилиндр отрегулирован.

Если метка на шкиве не совпадает (по каким-то причинам), выкручивается свечка, отверстие затыкается пальцом, когда начнёт ощущаться давление — туда втыкается отвёртка и ловится ВМТ. Это есть исходная позиция для регулировки.

На сколько мне известно на этих моторах регулировка производится в два заходы, быстро и эффективно.

Оба метода верны. Описанный мной очень наглядный. Второй вариант применяют профессионалы на СТО, чтобы понять, почему нужно регулировать какие-то определённые клапана — нужно более глубоко вникнуть в работу ГРМ. Если никогда раньше этого не делал — велик шанс ошибиться.

Способ с 4мя приёмами более предпочтителен, именно он описан в руководствах и ему учат студентов в ВУЗах, чтобы они понимали как всё работает, а не запоминали как мартышки.

На сколько мне известно на этих моторах регулировка производится в два заходы, быстро и эффективно.

Действительно так. В книгах по ремонту описаны 2 варианта: по-одному и в два прокрута коленвала

ага- это ясно, теперь 180 градусов как ловить . И главный вопрос Чем мотор крутить? (стоят высокие бампера )

Там отверстие есть на колоколе сцепления для контроля состояния венца на маховике. Вот можешь долго и мучительно крутить отвёрткой по парочке зубьев. Можно поддомкратить сзади одну сторону и крутить за колесо, включив 4ю передачу.

На шкиве должны быть метки, посмотри внимательно, если совсем тупик, то можешь их сам нарисовать, после того как поймаешь ВМТ 1го цилиндра на тактах сжатия/раб.хода. Ниже вот про трамблёр говорят, по нему тоже можно ориентироваться.

402 двигатель ЗМЗ :: SYL.ru

В фаворе — замш и клетка: тенденции женских курток на осень и самые модные миксы

Все в кружевах и золоте: новинки дизайна маникюра на осень

Не хватает минералов. Как и чем подкармливать алоэ

Везде видятся токсичные отношения: в чем ошибаются современные люди

Не в морозильной камере? Где лучше хранить зерна для поп-корна

Будет всю осень хитом на столе: способы приготовления тыквенного пирога

Галерея на стене и дорогая мебель: способы придать дому французский шик

Свадебные тенденции в формате плюс-сайз: платья для пышных невест

Что делать, если в семье не едят хлебную горбушку: способы ее использования

С яркой вышивкой: обновленные версии эффектной короткой куртки-тореадор

Автор Вестник September 9, 2018

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Необходимые инструменты

Для проведения регулировки вам понадобятся:

Длинная головка на 10 мм и ключ-трещотка.
Ключи на 8,10,11,12,13 и 14 мм.
Плоская и крестовая отвертки.
Свечной ключ.
Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
Откручивание 6 болтов, снятие клапанной крышки.
Выкручивание свечей.
Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
Фиксация регулировочного винта гайкой.
Регулировка всех оставшихся клапанов в вышеописанном порядке.
Установка свечей и высоковольтных проводов.
Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

изношенность кулачков распределительного вала;
ось коромысел отработала свой ресурс;
неравномерная работа носиков коромысел;
изношенность толкателей;
выработка сухарей пружин.

Решения данных проблем следующие:

регулировка клапанов при помощи индикатора;
замена распределительного вала;
установка новых сухарей.

Вывод

Регулировка клапанов Газель 402 двигатель

Регулировка клапанов на автомобиле «ГАЗель» с двигателем ЗМЗ 402 начинается с установки поршня первого цилиндра в положение верхней мертвой точки во время такта сжатия. Для этого на шкиве коленчатого вала имеются метки. Чтение по часовой стрелке

Содержание

Метка положения первого цилиндра
Установка ВМТ 402 двигателя
Расположение цилиндров на двигателе 402
Порядок работы 402 двигателя
Регулировка клапанов двигателя ЗМЗ 402

Метка положения первого цилиндра

метка положения первого цилиндра в момент TDC
вторая метка указывает на опережение зажигания в 5 градусов.
Третья метка указывает на 12 градусов опережения зажигания

Первая отметка интересна. Он должен быть совмещен с отливкой на передней крышке двигателя. Но этого недостаточно. За полный цикл работы двигателя поршень дважды достигает TDC. Первый раз при интересующем ходе сжатия. Второй раз, когда поршень достигает TDC во время такта выхлопа. В первом и втором случаях, если поршень расположен близко к ГРМ, распределительный вал не будет оказывать давление на клапаны. При такте сжатия кулачки будут отклонены от толкателей коромысел. Во время цикла выхлопа выпускной клапан закроется в TDC, а впускной клапан еще не откроется. Поэтому поршень первого цилиндра должен быть установлен точно в момент такта сжатия.

Установка ВМТ 402 двигателя

Установка двигателя 402 в положение TDC может быть выполнена несколькими способами:

Самый простой способ. Снимите крышку распределителя. Контакт золотника в положении поршня первого цилиндра в TDC находится примерно под контактом высоковольтного кабеля, идущего к первому цилиндру. Точно совместите метку первого шкива и отливку на передней крышке. В этом положении начинается регулировка клапанов первого цилиндра и последующих цилиндров.
Вы можете проверить, находится ли поршень в такте сжатия, не снимая крышку. Просто включите зажигание. Установите свечу зажигания в колпачок первого цилиндра. Прижмите свечу зажигания к электросети. Проворачивайте двигатель кривошипом до тех пор, пока на контактах свечи зажигания не появится искра. Искра должна появиться до того, как поршень достигнет точки TDC. После того как искра проскочит, совместите прицельную сетку с отливкой на передней крыше.
Наиболее надежный способ определения TDC в такте сжатия заключается в следующем. Выверните свечу зажигания первого цилиндра. Поместите бумажный кляп в отверстие свечи зажигания. При проворачивании коленчатого вала пробка выскочит. Затем остается только выровнять метки.

В этом положении регулируются клапаны первого цилиндра двигателя Газели 402.

Расположение цилиндров на двигателе 402

Первый цилиндр отсчитывается от радиатора

Для дальнейшей регулировки необходимо знать порядок работы цилиндров двигателя.

Порядок работы 402 двигателя

То есть, после регулировки клапанов первого цилиндра коленчатый вал поворачивается на 180 градусов. Половина оборота. Клапаны второго цилиндра отрегулированы. Клапаны четвертого цилиндра регулируются еще на 180 градусов. И, наконец, после поворота коленчатого вала на пол-оборота регулируются клапаны третьего цилиндра.

При каждом повороте коленчатого вала поршень следующего цилиндра должен быть правильно установлен в положение TDC. Самый простой способ, после регулировки первого цилиндра, повернуть коленчатый вал на пол-оборота и проверить, что поршень второго цилиндра поднялся до TDC. Для этого просто вставьте тонкий металлический щуп диаметром 3 мм в отверстие свечи зажигания. Или отвертку.

Остановиться на поршне. По мере подъема поршня щуп будет выдвигаться. Когда он достигает максимального расстояния, наступает TDC. С четвертым цилиндром проще. По этой метке можно совместить TDC поршня цилиндра. Он снова будет соответствовать отливке на передней головке. Третий цилиндр, отвернувшись от четвертого, может быть переустановлен с помощью щупа.

Регулировка клапанов двигателя ЗМЗ 402

Регулировка клапанов в двигателе ЗМЗ 402 производится одинаково на всех клапанах. Контргайка регулировочного винта ослаблена. Щуп вставляется между коромыслом и верхней горловиной клапана. Щуп прижимается вниз регулировочным винтом. Таким образом, он перемещается между ними с небольшим усилием.

Зазор для впускных клапанов составляет 0,3 мм, для выпускных клапанов — 0,4 мм. Разница между впускными и выпускными клапанами проста. Впускные клапаны расположены напротив портов впускного коллектора. Выпускные клапаны расположены напротив отверстий выпускного коллектора. После установки щупа соответствующего размера с помощью регулировочного винта его необходимо закрепить гайкой. Сам болт необходимо удерживать от проворачивания отверткой.

Двигатель ЗМЗ 402 ранее устанавливался на Волги с ГАЗ 24. До появления двигателя ЗМЗ 406. Конечно, ЗМЗ 406 во многом превосходит старые двигатели. В мощности и долговечности. Кроме того, расход топлива ЗМЗ 406 ниже. Регулировка клапанов не требуется. Поскольку используются гидрокомпенсаторы. ЗМЗ 402 постепенно уходит из нашей жизни. Но до сих пор существует множество автомобилей с этими двигателями.

Регулировка клапанов в двигателе газели 402 аналогична способу регулировки в двигателе УМЗ 417. который установлен на автомобиле УАЗ. С точки зрения конструкции двигатели очень похожи. Хотя существует множество различий. Некоторые детали этих двигателей взаимозаменяемы.

402, карбюратор, с гидрокомпенсаторами, Бизнес УМЗ, порядок регулировки, Некст, инжектор

Автор Сансаныч На чтение 4 мин.

Содержание

Периодичность процедуры
Как отрегулировать клапана?
Двигатель с карбюратором
Двигатель с инжектором
Двигатель с гидрокомпенсаторами

Регулировка клапанов 4216 двигателя ГАЗель необходима, когда снижается уровень эффективности и ресурс силового агрегата.

Периодичность процедуры

Через каждые 20 000-30 000 км пробега рекомендуется проверять зазор между клапанами на ГАЗели.

Также при появлении подгорания седел мотора нужно отрегулировать клапаны на 402 двигателе.

Как отрегулировать клапана?

Для того чтобы правильно выставить промежуток между клапанами, необходимо соблюдать последовательность действий, прописанную в руководстве по ремонту транспортного средства.

Для того чтобы выставить требуемый зазор клапанного механизма, нужно:

Установить транспорт на смотровую яму или специальную платформу, предназначенную для проведения ремонтных работ.
Снять защитную крышку с блока цилиндрических деталей и демонтировать трубки вместе с тросом.
Демонтировать корпус воздушного фильтрующего элемента.
Выкрутить свечи из системы зажигания.
Открутить крепежные элементы и крышку с верхней части корпуса силового агрегата.
Убрать защитный кожух ремня газораспределительного механизма.
Выставить поршень цилиндра в верхнюю мертвую точку сжатия воздушного потока.
Провернуть коленчатый вал на 1-1,5 оборота по часовой стрелке. Риски подшипников и коленвала должна совпасть.
На регулировочном винте отжать контровую гайку.
Произвести настройку зазора на двигателе модели Некст 42 16 так, чтобы плоский щуп 0,13 мм полностью занимал все свободное пространство.
Повторить процедуру с щупом и проворачиванием коленчатого вала для всех четырех цилиндров.
Собрать механизм двигателя, выполнив все действия в обратном порядке.
Запустить мотор и проверить правильность выставленных зазоров.

Двигатель с карбюратором

Регулировка клапанов на 402 двигателе с карбюратором на отключенном силовом агрегате. Перед началом процедуры по регулировке необходимо провести внешний осмотр системы на наличие повреждений и дефектов, при необходимости следует заменить все износившиеся детали.

После диагностики нужно выключить систему зажигания и поставить транспортное средство на нейтральную передачу. Затем можно открыть капот автомобиля и демонтировать воздушный фильтрующий механизм. Нужно открутить 6 крепежных болтов и снять крышку с корпуса клапанов.

После проделанных действий нужно провернуть коленчатый вал на 1,5-2 оборота по часовой стрелке и выставить требуемый зазор для первого цилиндрического элемента. Метки на шкиве первого и четвертого цилиндров должны совпадать с положением высшей мертвой точки. Промежуток между регулируемыми элементами не должен превышать 0,3 мм.

После регулировки первого и четвертого цилиндров можно переходить к настройке второго и третьего. Весь процесс проходит в том же порядке, в котором работают цилиндрические детали. Перед тем как приступить к настройке цилиндров под номером 2 и 3, необходимо провернуть коленвал на 0,5 оборота по часовой стрелке, в это время метки первого и четвертого элемента должны переместиться вниз.

После этого можно установить на место крышку от корпуса клапанов и фильтры, завести мотор и проверить исправность всей системы.

Двигатель с инжектором

Для выставления требуемых зазоров между клапанными механизмами понадобятся такие инструменты, как:

гаечный ключ на 38,17,13 и 10;
отвертка;
щуп толщиной не менее 0,15 мм.

Процедура регулировки на силовом агрегате с инжектором проводится только на полностью остывшем двигателе.

При помощи гаечного ключа на 10 нужно открутить 8 крепежных элементов, которые находятся на крышке головки блока цилиндров. После того как все болты будут выкручены, можно снимать саму крышку.

Затем следует перевести коленчатый вал в положение высшей мертвой точки, для этого подойдет гаечный ключ на 38. Коленвал проворачивают до тех пор, пока отметка на его шестерне не совпадет с отметкой на блоке цилиндров.

Также рекомендуется провести внешний осмотр цепного устройства коленвала, при необходимости подтянуть его.

Используя ключ на 13, нужно ослабить гайку плунжерного натяжителя, которая расположена рядом с выпускным патрубком. Необходимо провернуть коленвал до упора, после чего гайку можно снова затянуть.

Теперь можно приступать к регулировке впускного и выпускного клапана на четвертом цилиндре, а после — на первом. Для этой процедуры рекомендуется воспользоваться щупом толщиной 0,13 мм. Вместо щупов можно воспользоваться микрометром, который крепится на специальной рейке. Этот прибор позволяет быстро установить требуемый зазор между клапанами.

Двигатель с гидрокомпенсаторами

Перед началом процедуры рекомендуется измерить уровень компрессии в цилиндрических элементах, чтобы сравнить эти данные с данными после регулировки.

Порядок регулировки клапанов ГАЗель Бизнес УМЗ 4216 с гидрокомпенсаторами осуществляется в том же порядке, в котором работают цилиндры двигателя: 1 — 4 — 2 — 3.

Необходимо установить коленчатый вал первого и четвертого цилиндрического механизма в положение верхней мертвой точки. Все не зажатые клапаны нуждаются в регулировке. Для этого нужно ослабить контровую гайку, которая расположена на корпусе регулировочного винта, и вывернуть этот винт до отхождения его от гидравлического компенсатора. Затем следует вернуть винт в исходное положение, а потом снова развести его с компенсатором и провернуть на 1,5 оборота по часовой стрелке. После этого можно законтрить гайку регулировочного винта.

Затем повторить процедуру на остальных трех цилиндрах. Зазор между клапаном впускного и выпускного типа не должен превышать 0,13 мм. В конце нужно установить все крепежные элементы и механизмы обратно, завести двигатель и проверить правильность выставленных зазоров.

Читайте также:

Оцените автора

Зазор сухого толкателя

Плоский (стандартный) толкатель в разобранном виде на различные части. Обратите внимание, что корпус толкателя (показан справа) нельзя снять без вскрытия корпуса.

Сухой зазор толкателя. Что это за чертовщина и почему меня это должно волновать? Сухой зазор толкателя — это зазор между коромыслом и крышкой штока клапана, когда толкатель (толкатель) сухой и полностью сложен. Когда двигатель работает, гидравлические подъемники, имеющиеся в большинстве двигателей Lycoming, компенсируют эту слабину и обеспечивают плавную и тихую работу поезда. Однако подъемники могут закрыть только ограниченный зазор, поэтому существует минимальный и максимальный зазор, необходимый для удержания подъемника в пределах его рабочего диапазона.

Второй кулачок сверху очень сильно изношен. Этот износ, безусловно, проявился бы при проверке сухого зазора толкателя перед вскрытием картера этого двигателя О-320.

Спонсор освещения авиашоу:

Если сухой зазор толкателя слишком велик, клапан не будет полностью открываться, и двигатель будет шумным. Сначала единственным повреждением будет потеря некоторой мощности, но со временем ударное действие клапанного механизма, работающего с чрезмерными зазорами, приведет к выходу из строя важных деталей двигателя. В этот момент может произойти потеря большей мощности, так как этот цилиндр выйдет из строя. Кроме того, когда части одного вышедшего из строя цилиндра попадают в двигатель, возможен полный отказ двигателя. С другой стороны, если сухой зазор толкателя слишком мал, толкатель не позволит клапану полностью закрыться, что может быстро привести к прогоранию клапана и выходу из строя этого цилиндра. Для большинства двигателей Lycoming сухой зазор толкателя составляет от 0,028 до 0,080 дюйма. Это довольно широкий диапазон, но очень важно оставаться в этом диапазоне.

Большую часть времени сухой зазор толкателя не имеет особого значения для оператора двигателя. Если последний человек, который работал с двигателем, выполнил свою работу, то сухой зазор толкателя в порядке и не требует дополнительного внимания, если только двигатель не будет доработан или что-то пойдет не так.

Что влияет на изменение сухого зазора толкателя?

Наиболее распространенной причиной изменения сухого зазора толкателя является замена или обслуживание цилиндра, особенно если обслуживание этого цилиндра связано с работой клапана. Поскольку седло клапана отшлифовано для восстановления надлежащего уплотнения, клапан имеет тенденцию перемещаться дальше в головку цилиндра, тем самым закрывая сухой зазор толкателя. Если клапан заменить, он, скорее всего, окажется дальше от седла клапана и, таким образом, откроется сухой зазор толкателя. Если цилиндр заменяется новым блоком цилиндров, новый клапан, скорее всего, находится в несколько ином положении в головке цилиндра по сравнению со старым. Разница может составлять всего несколько тысячных дюйма, но может быть и больше. Единственный способ убедиться в этом — это проверить, поэтому проверка — стандартная часть любого обслуживания или замены цилиндра. Если вы не проверите, вы, возможно, настраиваете себя на катастрофический провал.

Помимо работ по ремонту или замене цилиндра, сухой зазор толкателя изменяется после сильного износа распределительного вала. Величина износа, необходимая для заметного изменения сухого зазора толкателя, очень велика, по сути, отказ распределительного вала. Такой отказ должен сопровождаться другими признаками неисправности, такими как частичная потеря мощности и избыточное количество металла в масляном фильтре и сетке поддона. Вы также ожидаете увидеть более низкие показания EGT и CHT, соответствующие тому, что клапан не открывается полностью. Проверка сухого зазора толкателя в таком случае, вероятно, будет последним шагом перед открытием двигателя. Следующим шагом будет снятие цилиндра и визуальный осмотр распределительного вала. Излишне говорить, что это будет не самое счастливое время для владельца самолета. С другой стороны, обнаружение серьезной неисправности двигателя непосредственно перед тем, как она произойдет, намного лучше, чем обнаружение такой неисправности сразу после ее возникновения.

Как проверить сухой зазор толкателя

В разделе 6 руководства по капитальному ремонту Lycoming можно найти информацию о толкателях в частности и клапанном механизме в целом. Для получения дополнительной информации вы также можете обратиться к инструкции по обслуживанию Lycoming 1011L, инструкции по обслуживанию 1424A и сервисному письму 206A, но SI 1011L, вероятно, является наиболее полезным из всех. В этих ссылках вы увидите, что двигатели O-320-h3AD и двигатели O-235 имеют разные зазоры и/или процедуры для работы с сухими зазорами толкателей. Двигатели О-235 имеют сплошные толкатели, которые вообще не имеют гидрокомпенсаторов. Двигатели 541-й серии также имеют разные зазоры, но было бы крайне необычно найти один из этих двигателей в самолете экспериментальной/любительской постройки.

На этом рисунке из сервисного бюллетеня Lycoming 402 показан сухой зазор толкателя в двигателе с угловым клапаном.

Для проверки сухого зазора толкателя вам сначала понадобится, как следует из названия, сухой толкатель. Это означает, что плунжерная часть толкателя или толкателя должна быть извлечена из двигателя, очищена и высушена, сложена, снова вставлена в двигатель и проверен зазор между коромыслом и крышкой пружины клапана. Вот основные шаги для этого:

1. Снимите по одной свече зажигания с каждого цилиндра двигателя и проверните коленчатый вал, пока цилиндр, который вы хотите проверить, не окажется в верхней мертвой точке (ВМТ). Вы можете почувствовать компрессию, поднеся палец к отверстию свечи зажигания. Совместите метку «ТС» на зубчатом венце с прорезью в картере, чтобы убедиться, что вы находитесь в ВМТ. В этом положении не должно быть давления ни на одно коромысло проверяемого цилиндра.

2. Снимите клапанную крышку с цилиндра, который вы хотите проверить. Затем снимите коромысла и отложите их в сторону, стараясь не перепутать детали.

3. Затем снимите стопорный зажим, удерживающий фиксатор толкателя. Он расположен над и между коромыслами. Вам нужно будет заменить этот зажим при повторной сборке этих частей.

Трубки толкателя удерживаются на месте фиксатором и гайкой со стопорным зажимом. Стопорный зажим необходимо заменять всякий раз, когда трубки толкателя снимаются и заменяются. После этой работы вам также понадобятся новые уплотнения трубки толкателя и, вероятно, новая прокладка крышки клапана.

4. Убрав фиксатор толкателя, вы можете снять толкатели и трубки толкателей. Не перепутайте толкатели с одной стороны на другую. Толкатель выхлопа должен вернуться туда, откуда вышел, и то же самое с толкателем впуска.

5. Теперь можно снять поршень с толкателя с помощью слегка согнутого куска контровочной проволоки. Не поддавайтесь искушению использовать магнит для извлечения поршня. Любой намагниченный поршень должен быть заменен в соответствии с Lycoming.

Снимите плунжер толкателя с корпуса толкателя с помощью куска контровочной проволоки со слегка загнутым концом. Не используйте для этого магнит. На этом фото двигатель виден снизу после того, как была снята трубка толкателя.

6. Осмотрите плунжер и корпус толкателя на наличие зазубрин, заметного износа или мусора. Если поршень изношен или поврежден, его следует заменить. Если корпус подъемника поврежден, его тоже следует заменить, но это большой проект, требующий вскрытия двигателя.

7. Сняв поршень с двигателя, его следует очистить растворителем Стоддарда или чем-то подобным, а затем высушить. Внутренняя часть корпуса толкателя также должна быть очищена и высушена. Старайтесь не допускать попадания растворителя в двигатель.

После снятия плунжера толкателя обязательно осмотрите внутреннюю часть на предмет износа или повреждений.

8. С чистым и сухим плунжером снова вставьте его в корпус толкателя, но перед этим убедитесь, что он полностью сложен. Для этого вставьте латунную проволоку в конец поршня и надавите, пока не почувствуете, что он схлопывается.

9. После повторной установки плунжера толкателя установите на место толкатель этого клапана и соответствующий коромысло. Не устанавливайте трубку толкателя в это время.

10. Убедитесь, что двигатель все еще находится в ВМТ, а затем измерьте зазор между коромыслом и крышкой штока клапана. Этот зазор должен быть не менее 0,028 дюйма и не более 0,080 дюйма. Если зазор выходит за пределы этого диапазона, вам потребуется приобрести более короткую или длинную толкающую тягу у дилера запчастей Lycoming. Также можно использовать запасные части от Superior или Continental Titan (ранее ECi).

11. Если зазор больше, чем можно исправить с помощью более длинного толкателя, пришло время заподозрить сильно изношенный кулачок кулачка. Чтобы убедиться в этом, необходимо снять цилиндр.

Когда плунжер толкателя очищен, высушен, сложен и снова вставлен в корпус толкателя, зазор можно проверить, вставив щуп между коромыслом и крышкой штока клапана.

12. Установив правильный зазор, снимите коромысло, толкатель и плунжер толкателя. Перед повторной установкой проверьте правильность работы поршня, нажав на него. Если он работает правильно, он должен быстро вернуться в исходное положение после нажатия. Если этого не происходит, поршень необходимо заменить. Предполагая, что поршень работает правильно, смажьте его маслом и вставьте обратно в корпус толкателя. Обратите внимание, что плунжеры и толкатели идут вместе. Не путайте плунжеры, если вы работаете более чем с одним подъемником одновременно.

Коромысло снимается путем выбивания вала латунным пробойником. Не забудьте сначала снять пластиковые заглушки, чтобы не повредить их.

13. Если у вас есть хоть малейшие основания полагать, что поршень мог намагничиться, обязательно проверьте его компасом. Намагниченная часть будет сильно тянуть к себе стрелку компаса. Как было сказано ранее, намагниченные поршни необходимо выбросить и заменить.

14. Когда все это сделано, пришло время переустановить трубки толкателей с новыми уплотнениями, переустановить толкатели правильной длины, переустановить коромысла и фиксатор трубки толкателя, снова поставить клапанную крышку, и все готово.

Если вы обслуживаете более одного цилиндра, этот процесс необходимо повторить для каждого толкателя в каждом цилиндре. Конечно, если вы собираете новый или капитально отремонтированный двигатель из деталей, то же самое применимо. Проверьте сухой зазор каждого толкателя в каждом цилиндре.

Вы можете подумать, что новые двигатели с роликовыми толкателями будут иметь другие зазоры и процедуры проверки сухого зазора толкателей, но, как правило, это не так. Всегда полезно перепроверить при работе с конкретным двигателем, но Лайкоминг говорит, что для версии с плоским толкателем и роликовым толкателем одной и той же модели двигателя зазор и процедура проверки одинаковы.

Спроси! с Джеффом Смитом: Регулировка зазоров клапанов с небольшой информацией о двигателе

(Изображение/Super Chevy)

Я только что купил классный Camaro 70-го года с двигателем 396. Парень, у которого я его купил, сказал, что в нем есть распределительный вал «горячего стержня». Он работает на холостом ходу, как будто у него большой кулачок, но также тикает, как будто один или два клапана могут быть ослаблены. Я даже не знаю, распредвал сплошной или гидравлический. Поскольку кто-то другой собрал его, как я узнаю, это сплошной или гидравлический кулачок? Не подскажете куда поставить клапана? Я немного разбираюсь в двигателях, но без информации я в тупике.
Т.Ф.

Джефф Смит: Я думаю, что это происходит гораздо чаще, чем люди думают, поскольку автомобили покупаются и продаются с небольшим количеством документации.

Давайте начнем с некоторых основ, которые должны позволить вам сначала выяснить, является ли кулачок гидравлическим или механическим подъемником, а затем как их отрегулировать.

Первое, что нужно сделать, это прогреть двигатель до нормальной температуры воды 180 градусов, затем заглушить его и снять одну клапанную крышку . Детали будут горячими, поэтому работайте осторожно.

Вы ищете коромысла , которые могут показаться ослабленными из-за зазора между коромыслом и наконечником клапана. Возможно, вы захотите перевернуть двигатель (сначала отключить зажигание) и проверить как минимум половину коромысла, когда отдельные лепестки находятся на своей базовой окружности (клапан полностью закрыт).

Если все клапаны с обеих сторон двигателя ослаблены, возможно, двигатель имеет механические толкатели , а люфт — это зазор или зазор, который требуется при прогретом двигателе. Затем используйте щуп и измерьте несколько клапанов, чтобы установить, близок ли зазор к 0,018–0,020 дюйма. Если это так, то есть большая вероятность, что двигатель имеет механические подъемники.

Использование роликовых коромысел не означает механических или гидравлических, поскольку роликовые коромысел можно использовать с любым типом распределительного вала .

Если, с другой стороны, коромысла кажутся тугими на всех клапанах (при полностью закрытом клапане), то более чем вероятно, что двигатель оборудован гидрокомпенсаторами. Гидравлические толкатели используют так называемый предварительный натяг, который устраняет зазор между коромыслом и клапаном, когда клапан закрыт.

Это означает, что на старых двигателях с регулируемым клапанным механизмом, таких как ваш Chevy с большим блоком, должен быть установлен предварительный натяг. После этого дополнительная регулировка не требуется, если только коромысла не будут удалены.

Гидравлические подъемники используют предварительную нагрузку для компенсации роста по мере прогрева двигателя. Полностью железный двигатель может расширяться примерно на 0,006 дюйма или около того от холодного к горячему, в то время как полностью алюминиевый двигатель может расширяться вдвое больше, или примерно от 0,012 до 0,015 дюйма!

Для механических подъемников зазор или зазор частично используется для компенсации этого увеличения.

В гидравлических подъемниках используется небольшой поршень внутри подъемника, который перемещается вверх и вниз внутри его отверстия. Преднатяг толкает поршень вниз примерно на 0,025 дюйма или чуть больше. Это перемещает маленький поршень ближе к нижней части его хода, но этого более чем достаточно, чтобы компенсировать холодный двигатель, чтобы клапанный механизм не гремел, когда двигатель холодный.

Двигатели с фиксированным клапанным механизмом, такие как , например, семейство двигателей LS , прикручивают коромысла к головке блока цилиндров без регулировки. Преднатяг гидрокомпенсатора по-прежнему присутствует, но он определяется длиной толкателя. Более длинный толкатель будет давить на подъемник сильнее, чем более короткий толкатель. Поэтому длина толкателя становится очень важной для этих двигателей. Например, изменение толщины прокладки головки изменит предварительную нагрузку на подъемник!

На двигателе с регулируемым клапанным механизмом и гидрокомпенсаторами предварительную нагрузку можно легко настроить с помощью простой процедуры, которая не требует запуска двигателя со снятыми клапанными крышками. Это создает беспорядок, потому что масло попадает повсюду.

Есть несколько способов сделать это, но мы предпочитаем метод, который мы называем EO-IC. Это означает открытие выхлопа и закрытие впуска.

Пуск спереди полностью прогретого двигателя с одной стороны при снятых клапанных крышках. Пусть друг заведет двигатель и понаблюдает за коромыслами. Нам нравится начинать с передней части двигателя и продвигаться назад, по одному цилиндру за раз. Когда коромысло выхлопа начнет открываться (ЕО), вы можете отрегулировать впускной подъемник на базовой окружности. Регулируйте коромысло, пока не устраните весь вертикальный зазор между коромыслом и толкателем.

Это считается нулевой плетью. Затем затяните регулятор на четверть оборота.

Теперь качайте двигатель до тех пор, пока выхлоп не пройдет полный цикл подъема, а впуск не откроется после максимального подъема. Поверните двигатель еще немного, пока воздухозаборник не будет закрыт примерно наполовину (IC).

В этот момент вы можете установить предварительную нагрузку выхлопа.

Прокачивайте таким образом каждый цилиндр, пока не отрегулируете все клапана. Если вы никогда не делали этого раньше, это может занять 30 минут или больше. Я предпочитаю не торопиться и убедиться, что все клапана отрегулированы должным образом. Стоит потратить время, чтобы сделать это правильно.

Иногда найти нулевое зацепление является самой сложной частью упражнения, потому что некоторые бывшие в употреблении лифтеры легко падают даже при малейшем давлении.

Если в кулачке используются сплошные или механические подъемники, процедура такая же, за исключением того, что вместо установки предварительного натяга (что невозможно, поскольку на этих подъемниках нет плунжера) вы устанавливаете зазор между коромыслом и коромыслом. клапан с щупом.

Ремень должен быть настроен производителем кулачка в соответствии со спецификацией. Если вы ничего не знаете о кулачке, начните с 0,020 дюйма как для впуска, так и для выпуска. Это обычная фигура ресниц.

Обратите внимание на то, насколько хорошо работает двигатель на холостом ходу — вы даже можете использовать вакуумметр и измерить уровень вакуума. Кулачки длительного действия с большим перекрытием создают более низкий вакуум во впускном коллекторе на холостом ходу. Равномерная установка ресниц значительно улучшит вакуум в режиме ожидания.

Правильная регулировка зазора или гидравлического предварительного натяга должна устранить раздражающий тикающий звук, который часто возникает из-за неплотной регулировки. Это также может произойти из-за изогнутого толкателя, что, очевидно, изменит длину толкателя и повлияет на регулировку.

Рекомендуется проверить все клапаны на возможные проблемы, прежде чем приступать к их регулировке. Если вы обнаружите изогнутый толкатель, ищите очевидные подсказки относительно того, почему толкатель был согнут. Мы видели сильно изношенные шпильки коромысла , из-за которых толкатель соскальзывал с края наконечника клапана и вызывал проблемы, поэтому ищите любые очевидные признаки износа или повреждения.

Если вы выполните эту процедуру, ваш двигатель должен работать не только тише, но и лучше.

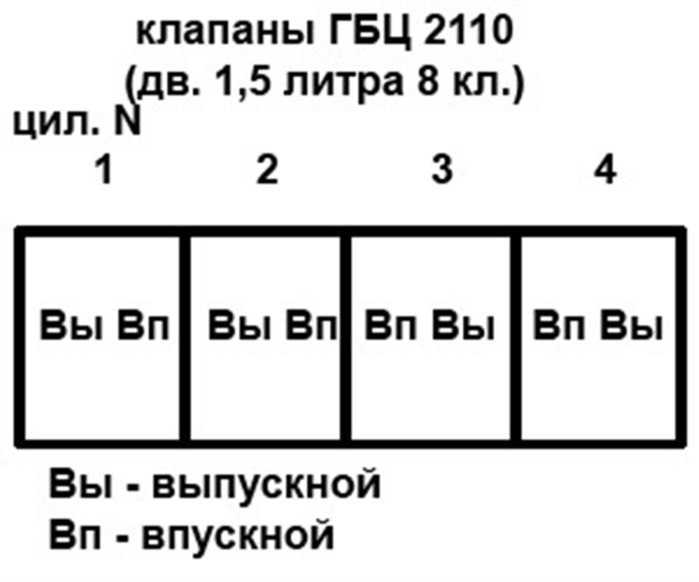

Последовательность регулировки клапанов на двигателе 402 3110

Страница 1 из 2 стойки оси коромысел затянуты требуемым моментом.

Регулируем тепловой зазор между клапанами и коромыслами при ремонте ГБЦ.

Необходима регулировка зазоров клапанов после замены маслосъемных колпачков. Также при появлении стука в районе клапанной крышки.

рис. один

При увеличении зазора появляется характерный звенящий металлический звук. При небольшом зазоре между клапанами и коромыслами двигатель будет казаться «зажатым», или еще говорят — «тупым». Это приведет к снижению его мощности и приемистости, повышенному износу клапанного механизма.

Регулировка проводится на холодном двигателе.

Двигатель считается условно холодным, если его температура равна температуре окружающей среды.

Чтобы легче было крутить коленвал, нужно выкрутить свечи.

Легче ориентироваться при прокручивании коленвала, если у трамблера открыта крышка. На корпус трамблера фломастером наносим метки, соответствующие положению поршней в ВМТ, при посадке ползунка трамблера напротив каждого контакта крышки трамблера.

Снимаем корпус воздушного фильтра карбюратора для этого:

1. С помощью отвертки ослабьте хомут и снимите выпускной шланг картера.

2. «Отщелкнуть» пять хомутов и снять крышку корпуса воздушного фильтра, вынуть фильтрующий элемент.

3. С помощью отвертки ослабьте хомут и снимите гофрированный воздухозаборный шланг.

4. Отверткой отогните усики стопорных шайб, а ключом на 10 отверните три гайки.

5. Снимите корпус воздушного фильтра.

6. Отсоедините выхлопную трубу картера.

Регулировка клапанов ГАЗ-24 интересует многих автовладельцев. Дело в том, что проблема работы мотора возникает достаточно часто, и автолюбители предпочитают обращаться на СТО для регулировки. Но можно поступить и иначе, ведь всю работу вы с легкостью проделаете самостоятельно.

Ваша задача правильно отрегулировать клапан. Она должна не только полностью закрываться, но и открываться на необходимую величину.

Если зазор очень большой, клапан немного приоткроется. Из-за этого тяговые характеристики двигателя будут снижены, вы заметите шум при работе двигателя. А вот тугие клапаны гораздо опаснее. Посмотрите на тепловой зазор. Если она маленькая, то при прогреве двигателя клапана не смогут полностью закрыться, это снизит компрессию. В результате клапана прогорят, газ будет прорываться под крышку головки.

Важно обратить внимание на обеспечение плотного прилегания головы. Посмотрите на стяжные гайки, их нужно затягивать в указанной последовательности, это обеспечит равномерную посадку.

Процесс проводить на холодном двигателе, проводится в 2 этапа. Сначала немного затяните гайки; просто сделай это наполовину. Затем переходим ко второму этапу – затягиваем все гайки до упора.

Процесс нужно вести равномерно, это позволит избежать перекосов. Используйте в работе динамометрический ключ. Отрегулировать клапана на ГАЗ 2410 с учетом того, что после завершения процесса нужно проверить зазоры между клапанами и коромыслами. Перед началом работы изучите схему, соблюдайте последовательность действий.

Помните, что перед началом работы необходимо внимательно изучить инструкцию к данному транспортному средству. Так вы узнаете об устройстве двигателя, узлах и деталях, расположенных на нем. Заранее позаботьтесь о наличии измерительных приборов и других инструментов. Вам понадобится следующее:

Сначала отсоедините шланги, это вентиляция картера. Затем снимите воздушный фильтр. После этого обратите внимание на шлейф привода, отсоедините его. То же самое проделайте с трубкой вакуумного регулятора.

Возьмите тряпку и тщательно удалите пыль, сотрите масляные потеки с клапанной крышки и прилегающих элементов. Подготовительные работы очень важны, чтобы при открытии в механизм не попала грязь. Сняв крышку, промойте ее. Обязательно почистите маслоотделитель, для этого можно использовать разбавитель или бензин. Посмотрите на крышку, сопрягаемая поверхность должна быть ровной. Очень часто он деформируется из-за того, что автовладельцы слишком сильно затягивают болты. В результате масляный пот фиксируется даже при установке новой прокладки.

Итак, возьмите легкий молоток и аккуратно отрегулируйте крышку. Сняв крышку коромысел, провернуть мотор до совмещения паза 3 с ребром-указателем, для этого использовать пусковую рукоятку. Индикаторное ребро расположено на крышке распределительного механизма. Место расположения канавки 3 — обод шкива коленчатого вала-демпфера. Обратите внимание, что клапаны цилиндра 1 должны быть в закрытом положении, а коромысла должны иметь свободный ход.

Внимательно проверьте зазоры между коромыслами и клапанами. При необходимости отрегулируйте их. Посмотрите на 1 цилиндр, в идеале зазор выпускного клапана 0,35-0,40 мм. Если говорить о впускном клапане цилиндров 1 и 3, то зазор должен быть 0,40-0,45 мм. Выпускной клапан 2 цилиндра должен иметь такое же значение. После этого проворачиваем коленвал, нужно сделать полный оборот. Затем отрегулируйте, обращая внимание на зазоры между следующими деталями:

Выпускной клапан 4 цилиндра. Нормальное значение составляет 0,35-0,40 мм.
Впускные клапаны. Это 2 и 4 цилиндра.
Кроме того, нужно обратить внимание на выпускной клапан 3 цилиндра. Для всех вариантов зазор должен быть 0,40-0,45 мм.

Затяните контргайки после завершения регулировки. Затем снова проверьте зазоры. Помните, что не следует полагаться на слух, чтобы внести коррективы. Такая настройка не только не даст результата, но и может навредить мотору. Прислушиваясь, вы сделаете дроссель менее отзывчивым. Расход топлива возрастет и дозаправка потребуется чаще. Соответственно, через некоторое время мотор может издавать характерный звон. Его часто можно услышать в отечественных автомобилях.

Все, что вы хотели знать о крупногабаритном двигателе Chevy

«Шевроле с большим блоком — одна из самых популярных платформ для двигателей в автоспорте. Мы собрали некоторую историю и обширную библиотеку знаний о замене деталей в всеобъемлющий ресурс. Читайте дальше!»

Крупногабаритный Chevy известен под разными именами — Rat, Porcupine, а если вернуться в прошлое, то и полукруглый. Он начал свою жизнь как серьезное обновление двигателя мощностью 348/409 Вт. То, что в конечном итоге стало MKIV, впервые появилось как Mystery Engine на Daytona 500 1963 года. Дебют был многообещающим, но в конечном итоге неблагоприятным. Mystery Engine производил гораздо больше лошадиных сил, чем его современники с большим блоком 60-х годов, такие как Ford 427 FE, но почти все они потерпели неудачу либо в квалификации, либо на тренировке, либо в гонке на 500 миль. Ни один не закончен.

В больших блоках много бликов, основанных на простой теории Макиавелли о силе и праве. С большими кубическими дюймами вы можете получить большую мощность и, вероятно, больший крутящий момент, чем вы можете использовать!

Chevrolet отозвал все эти двигатели, кроме пары, и вернулся в 1965 году с полностью разработанными серийными двигателями 396 и 427ci, современные версии которых теперь широко распространены и преодолели «барьер» рабочего объема далеко за пределы 700 кубических дюймов. В этой статье мы сконцентрируемся на линейке серийных двигателей этого очень успешного семейства двигателей, проследив его наследие от самых ранних до самых современных, а также предоставив данные о взаимозаменяемости.

Фактически, эта способность обмениваться компонентами между рабочими объемами, которые часто разделены пятью десятилетиями дат отливки, возможно, является ключевой особенностью как малых, так и больших блоков Chevy. Лишь за некоторыми исключениями взаимозаменяемость деталей и огромное количество запасных частей на вторичном рынке делают двигатель Rat настоящим выжившим. В то время как большинство больших блоков имели рабочий объем 454 дюйма, Chevy построила серийный двигатель с рабочим объемом 496 кубических сантиметров. Но будущее Rat, похоже, за ходовыми версиями, и сегодня вы можете легко построить мотор Rat со стандартной высотой деки и мощностью 500 с лишним кубических сантиметров, используя готовые детали.

Крысу трудно отличить по внешнему виду. Это может быть 396-й с карбюратором Dominator, мечтающий о величии, или 572-дюймовый, который действительно может использовать весь воздушный поток Dominator для выработки 775 л.с.

Рабочий объем

Самый ранний серийный Chevy с большим блоком появился как 396 и был встроен в новые полноразмерные Impalas для 65-го года, а также в Corvette. В 1965 году было выпущено даже несколько драгоценных моделей Z-16 SS396 Chevelle 65-го года выпуска. В 1966 году они были усилены за счет комбинации нескольких лошадиных сил от 427 до 425 лошадиных сил. К 1970, 396-й вырос до 402 дюймов с 0,030-дюймовым верхним отверстием (хотя все еще имел маркировку SS 396 в Chevelle), но был омрачен введением 454.

Эти двигатели были помечены как версии Mark IV, четвертые в линии развития, которую можно проследить вплоть до двигателей 348/409 конца 50-х годов. Фактически, MK IV имеет то же расстояние между отверстиями и положение главной шейки, что и его предок с W-образным двигателем, хотя основная шейка с большим блоком примерно на 0,250 дюйма больше в диаметре. Незначительные изменения для размещения цельного заднего главного уплотнения и гидравлических роликовых подъемников произошли с появлением двигателей Gen V, а затем и Gen VI в 19-м.90-е.

Даже с изменениями поколения V/VI рабочий объем модели 454 оставался постоянным на протяжении десятилетий, пока GM не радикально изменила большой блок, увеличив объем серийного двигателя для тяжелых грузовиков до 8,1 литра (496ci), который появился в 2001 году. 4,250, но ход поршня увеличился с 4,00 до внушительных 4,37 дюйма. К несчастью для мастеров по замене, GM изменил почти все в двигателе, поэтому совместимость деталей закончилась на этом 8,1 л. Лучше думать о 8,1-литровом двигателе как о совершенно другом двигателе, а не о том же происхождении, что и остальная часть линейки больших блоков.

Еще крупнее был 502ci Rat, о котором стоит упомянуть, хотя он никогда не появлялся в серийных автомобилях GM. Продаваемый через Chevrolet Performance, это более поздняя модель двигателя Gen VI с серьезным диаметром цилиндра 4500 дюймов, что открывает большой потенциал для нескольких комбинаций большого диаметра и хода поршня.

Мы разберем Rat на основные компоненты, чтобы дать вам представление о том, как каждая из этих частей вписывается в общую цепочку большого блока возможностей смещения и мощности. В то время как Chevy с малым блоком теперь затмили семейство LS, Chevy с большим блоком по-прежнему остается лучшим подходом для создания двигателя GM с большим кубическим дюймом для улицы.

Это штатный балансир для внешне сбалансированного 454-го биг-блока. Стрелка указывает на смещенный груз, необходимый для балансировки коленчатого вала. В то время как масса сбалансирована, этот вес по-прежнему компенсируется и создает эффект взбивания, который умножается на высоких оборотах двигателя. Вот почему для любого высокопроизводительного большого блока всегда полезно инвестировать в коленчатый вал с внутренней балансировкой.

Блоки

Единственным постоянным фактором на протяжении всей эволюции крупноблочного Chevy было расстояние между отверстиями. Все большие блоки используют одинаковое расстояние в 4,840 дюйма между центральными линиями цилиндров. Этот размер остается фиксированным до тех пор, пока вы не получите специальные 5,00-дюймовые блоки с расстоянием между отверстиями от таких компаний, как Dart Machinery, которые чаще всего конструируются как чисто спортивные двигатели. Заводское расстояние между отверстиями достаточно велико, чтобы легко разместить отверстия диаметром 4,50 и даже 4,60 дюйма, которые по-прежнему создают достаточно места между цилиндрами для надлежащего уплотнения прокладки головки блока цилиндров и охлаждения двигателя.

С точки зрения производства, GM производила только железные блоки, за одним исключением — двигатель ZL1 427 1969 года, построенный для Corvette и COPO Camaros. Это был экзотический (для того времени) полностью алюминиевый двигатель, ставший серьезным шагом вперед для GM. Сегодня лучшим местом, где можно найти алюминиевый блок, будет рынок запчастей, например Dart. Блочная технология улучшилась до такой степени, что теперь единственным препятствием для запуска полностью алюминиевой Rat будет стоимость входа.

В оригинальных блоках MK IV использовалась традиционная техника заднего главного уплотнения, состоящая из двух частей, начиная с 19 века.65 непрерывно, пока в 1991 году не появились двигатели поколения V, которые перешли на цельную конфигурацию заднего уплотнения. Это одно из нескольких больших изменений для этих блоков цилиндров в версиях Gen V и более поздних версиях Gen VI в 1996 году. Наряду с задним главным двигателем, Gen V изменил конфигурацию уплотнения прокладки головки блока цилиндров, добавил гидравлические роликовые предохранители, изменил прокладку масляного поддона, чтобы цельным, и изменена конфигурация болтов передней крышки цепи привода ГРМ.

Этот снимок клапанного механизма дает вам представление о расширенных углах клапанов, которые улучшают поток воздуха через порты. Это алюминиевая головка вторичного рынка с роликовыми рокерами.

Преобразование поколения V в гидравлические роликовые подъемники также привело к изменениям в долине подъемника с более высокими литыми отверстиями подъемника, необходимыми для приспособления к увеличенной высоте роликовых подъемников. Долина подъемника также включает несколько незначительных дополнений из собачьих костей и «паука» из листового металла, чтобы удерживать подъемники, которые мы проиллюстрируем на прилагаемой фотографии.

Хорошей новостью является то, что эти более поздние блоки сохранили исходную высоту платформы блока, расположение болтов колокола и опоры двигателя, поэтому замена блоков старого и нового поколений относительно проста. Однако есть некоторые незначительные отличия. Производственные блоки поколения V были разработаны для индукционных систем EFI, поэтому в производственных блоках поколения V не было ни выступа механического топливного насоса, ни залитого места для стандартного поперечного вала для механического сцепления. Если это критично, в Dart доступны версии этих блоков для вторичного рынка, которые легко вмещают эти дополнения.

Основным преимуществом двигателя Rat является его кавернозный картер, который может легко приспосабливаться к большому увеличению хода практически без модификации блока. Это 4,50-дюймовый блок Gen VI, оснащенный кривошипом с ходом 4,250 дюйма для создания 540.

Коленчатые валы

Заводские коленчатые валы предлагались как в литых, так и в кованых версиях, хотя литые версии, безусловно, наиболее распространены. Все двигатели с начала 1965 по 1969 год также были сконфигурированы как двигатели с внутренней балансировкой. Это означает, что и гармонический балансир, и маховик/гибкая пластина имели нейтральный баланс.

Это изменилось в 1970 году с выпуском модели 454, когда Chevrolet переместила внешний смещенный вес на оба конца коленчатого вала. Это означает, что эти кривошипы с внешней балансировкой требовали маховика / гибкой пластины и гармонического балансира, оснащенного смещенным весом в определенном месте. Эти компоненты нельзя заменять компонентами с внутренней балансировкой.

Кроме того, когда компания GM создала цельный блок заднего главного сальника поколения V, потребовалось другое заднее основное уплотнение коленчатого вала. Поскольку смещенный монтажный фланец гибкой пластины / маховика больше не мог выдерживать этот небольшой смещенный вес, число внешнего баланса для гибкой пластины / маховика увеличивается с значения 33 унции на дюйм (унции на дюйм) заднего основного уплотнения из двух частей до значения Gen V. 42,5 унции в.

Крайне важно знать, какой у вас двигатель с внутренней или внешней балансировкой, когда вы адаптируете большие блоки к различным транспортным средствам из-за этих разных значений внешней балансировки. Все это еще больше запутывает то, что в этих трех различных комбинациях гибкой пластины и маховика схема расположения болтов коленчатого вала остается неизменной. То, что гибкая пластина/маховик крепится болтами к двигателю, не означает, что правильное колесо установлено на место.

Соединительные стержни

История с шатуном, к счастью, гораздо менее запутана. В основном есть два основных заводских шатуна, и разница действительно сводится к размеру болта шатуна. Есть много других незначительных отличий, но первые версии с большим блоком длиной 6,135 дюйма были оснащены стержневыми болтами 3/8 дюйма. Вскоре последовала серьезная модернизация с высокопроизводительными двигателями 396 и 427, а также все последующие высокопроизводительные двигатели с болтом 7/16 дюйма. Большинство производимых шатунов с большими блоками были с запрессованным штифтом, что означает, что поршневой штифт вдавливался в малый конец шатуна. Но даже некоторые ранние двигатели перешли на полностью плавающую компоновку с втулкой на малом конце штока.

Стандартные стержни отлично справляются со своей задачей. Но в серьезном приложении, где можно ожидать оборотов двигателя, превышающих 6500, двутавровая или двутавровая балка из кованой стали 4340 на вторичном рынке является разумным вложением. Стержни не производят лошадиных сил, но неисправный стержень может привести к катастрофическим повреждениям и вряд ли стоит риска. К тому времени, когда стандартный стержень будет проверен Magnaflux на трещины, подвергнут дробеструйной обработке, установлены новые болты стержня ARP и изменены размеры — эти инвестиции не далеки от стоимости гораздо более прочного набора стержней вторичного рынка.

Это наложение прямоугольной прокладки впускного отверстия на впускной коллектор с овальным отверстием дает представление о разнице в размерах между головками овального и прямоугольного отверстий. Не сбрасывайте со счетов конфигурацию с овальным портом как слишком маленькую только потому, что она использовалась на двигателях серийного производства. Хорошая овальная головка левого борта послепродажного обслуживания обеспечит выдающуюся мощность даже на больших дорожных двигателях 496ci или 540ci.

Головки цилиндров

На протяжении десятилетий биг-блок выпускался с множеством различных вариантов головок цилиндров. Самые ранние головки были как из чугуна, так и из алюминия, но использовали то, что сейчас называется закрытой камерой сгорания. Тесные камеры закрывали маленькие клапаны и к 1970, головки второго поколения были наделены более крупной конструкцией с открытой камерой, которая позволяла использовать клапаны размером до 2,250/1,88 дюйма.

Несмотря на то, что размер и конфигурация камеры сгорания важны, большинство энтузиастов склонны сосредотачиваться на конфигурации впускного отверстия. Здесь Chevrolet предложил две вариации – овальную и прямоугольную. Овальные головки портов были предназначены для базовых пакетов двигателей, а прямоугольные головки портов были зарезервированы для двигателей с высокими характеристиками. Позже двигатели некоторых большегрузных грузовиков были оснащены тем, что сейчас называется арахисовым портом, что является ключом к их крошечному впускному отверстию.

Лучшими головками с открытыми камерами и овальным отверстием из железа являются версии с номером отливки 353049, которые при модернизации клапанами большего размера 2,25/1,88 дюйма и незначительной доработке отверстий могут обеспечивать впечатляющую мощность. Конечно, недостатком является то, что они очень тяжелые. Большинство искателей производительности выберут любое количество алюминиевых головок вторичного рынка, например, от Dart. Существуют различные варианты камеры, клапана, впускного канала и пружины клапана, которые подходят практически для любого применения.

Первые головки с большим блоком назывались закрытой камерой (слева), что ограничивало размер клапана, но не требовало большого купола для сжатия. Более поздние головки имеют конфигурацию с более открытой камерой (справа), которая отодвинула дальнюю стенку, увеличила объем и позволила увеличить клапаны.

Что касается взаимозаменяемости, наибольшей проблемой является совместимость камеры с поршнями и обеспечение соответствия степени сжатия вашим потребностям. Следует иметь в виду, что головки с закрытыми камерами нельзя использовать на двигателе с куполообразными поршнями с открытой камерой, потому что купол физически ударит по головке. Это не проблема с поршнями с плоским верхом или выпуклыми поршнями, но это жесткое и быстрое правило для выпуклых поршней. И наоборот, куполообразный поршневой двигатель с закрытой камерой может без помех принимать головки с открытой камерой.

Разница в размерах камер может спровоцировать сжатие в непреднамеренном направлении, если они не подобраны должным образом, так что об этом следует помнить. Например, установка набора из 454 головок с открытой камерой сгорания на 396-й может радикально снизить степень сжатия из-за того, что камера на короткоходном двигателе примерно на 10 куб.

Распределительные валы

Производимые большие блоки вплоть до середины 90-х годов всегда были двигателями с плоскими толкателями распределительных валов. Когда GM перешла на Gen V, большим изменением стала установка нового большого блока с распределительным валом с гидравлическим роликовым подъемником. В основном это было направлено на снижение трения в двигателе, что обещало лучший расход топлива. Поначалу гидравлический каток вызывал насмешки, но сегодняшние высококачественные подъемники теперь могут выдавать серьезные агрегаты мощностью от 700 до 800 л. с., используя улучшенную версию этих оригинальных гидравлических роликов.

Это движение изменило не только стиль атлета, но и способ удержания кулачка. При преобразовании больших блоков плоских толкателей в роликовые требуется использование кнопки, которая контактирует с внутренней крышкой привода ГРМ, чтобы предотвратить движение кулачка вперед. В двигателях поколений V и VI используется стальная стопорная пластина над кулачком, что требует ступенчатого выступа распределительного вала и другого кулачкового механизма.

Этот переход на гидравлические ролики также внес изменения в узел коромысел. С самых первых дней большие блоки, как и их собратья с малыми блоками, были оснащены отдельными коромыслами на шпильках, которые требовали регулировки предварительной нагрузки при установке. Заводские гидравлические роликовые подъемники также были преобразованы в так называемую систему сетчатых защелок, в которой болт коромысла затягивает штампованное стальное коромысло в заданном положении. В этой конструкции используется длина толкателя для установки надлежащего предварительного натяга подъемника. Доступны комплекты для преобразования этих головок в регулируемые роликовые рокеры.

В двигателях поколений V и VI использовались гидравлические роликовые подъемники с «собачьими костями», которые скользят по подъемникам, чтобы предотвратить их вращение в соответствующих отверстиях. Каждая из восьми собачек удерживается на месте стальной «пауком», прикрученной к полу долины подъемника с помощью болтов.

Впускные клапаны

Для больших блоков цилиндров с овальными и прямоугольными отверстиями это требует, чтобы отверстие впускного коллектора также соответствовало конфигурации отверстий головки цилиндров. Расположение болтов между этими двумя головками одинаковое, поэтому в крайнем случае можно использовать коллектор с овальным портом на двигателе с прямоугольным портом, и, вопреки тому, что заявляют большинство экспертов форума, на самом деле серьезного снижения производительности не происходит.

Производственные воздухозаборники с большими блоками, по большей части, скучны, но на вторичном рынке можно найти двигатели с овальным или прямоугольным портом как в двухплоскостной, так и в одноплоскостной версии.

Заключение

В интересах краткости, эта попытка только что покрыла гребень чудовищной волны данных, доступных для производства уличных двигателей Chevy с большими блоками. Существует множество возможностей для создания большого уличного двигателя с кубическим дюймом, который даже без наддува может сделать впечатляющий уличный двигатель.

Путаница с двигателями Ford 351M/400

400

К 1970 году двигатель 390 V8 FE устарел. С отложенными требованиями к выбросам требовалась более современная замена.
Хотя семейство 385 с большим блоком использовалось для замены двигателя 428 V8 FE большего рабочего объема, это семейство двигателей не имело ничего сопоставимого по размеру с двигателем 390 V8.

Для модели 1971 года Ford представил двигатель 400 V8 в качестве замены 390 V8. Ford объявил модель 400 старшим братом модели 351C. Он был разработан для обеспечения быстрого ускорения автомобилей среднего и тяжелого веса с двигателем, который был меньше и легче, чем двигатели FE V8 и Ford V8 серии 385.

Двигатель Ford 400 был основан на модели 351 Cleveland. У него был на полдюйма (12,7 мм) более длинный ход поршня, чем у 351 Cleveland, что делало его самым длинноходным двигателем Ford V8 с толкателем. Модель 400 имела «квадратные» пропорции, диаметр цилиндра и ход поршня 4,0 дюйма (102 мм). Форд назвал двигатель объемом 400 куб. Дюймов, но на самом деле он имел объем 402 куб. Дюйма (6,6 л).
Чтобы приспособиться к более длинному ходу, инженеры Ford увеличили высоту блока цилиндров до 10,297 дюйма по сравнению с 9,206 дюйма у 351C. В результате в модели 400 использовались более длинные (6,580 дюйма) шатуны, чем в модели 351C (5,778 дюйма), но сохранялось то же соотношение шатуна к ходу (1,65: 1), что и в модели 351C.

Модель 400 отличалась более крупными 3,00-дюймовыми шейками коренных подшипников того же размера, что и у 351 Windsor, но шатунные шейки были того же размера, что и у модели 351C.
Головки цилиндров для 400 были такими же, как и для 351C-2V, с открытой камерой сгорания с портами и клапанами меньшего размера 2V.
* Все модели 400 были низкопроизводительными двигателями, работавшими на обычном топливе, и все они использовали 2-цилиндровый карбюратор, чугунный впускной коллектор и головки блока цилиндров 2V с малым портом.

Модель 400 была разработана как двигатель с высоким крутящим моментом и низким числом оборотов, который представлял собой меньшую, более эффективную и легкую альтернативу большим двигателям Ford 385, 429 и 460, предназначенным для использования в автомобилях Ford среднего и большого размера. При весе всего 80% от аналогичного биг-блока он изначально был доступен в линейках Ford Custom, Galaxy и LTD, а также в Mercury Monterey, Marquis и Brougham для модели 19. 71 модельный год.
В 1972 году он также был доступен в Ford Torino, Mercury Montego и его модификациях до 1979 года.
К концу 1970-х годов он также был доступен в пикапах Ford Thunderbird серии F, Lincoln Continental и Mark V.

В отличие от модели 351C, почти во всех блоках 400 использовалась большая схема болтового соединения колокола, используемая в семействе 385 большой блок , и обычно они были оснащены трансмиссией C6 с более высоким крутящим моментом.
В 19 году было произведено небольшое количество 400 блочных отливок.73 с двойным раструбом. У него был большой колокол и маленькая разболтовка колокола, используемые в семействе Windsor V8 и 351C, хотя он не обязательно был просверлен для обоих. Эти блоки были названы энтузиастами «400 FMX», , хотя Форд никогда официально не называл их .
Большинство моделей 400 также имели уникальную схему расположения болтов крепления двигателя, но эти блоки 400 FMX имели приспособления для крепления двигателя как в стиле 351C, так и в стиле 400/351M.

Для 1972 компрессия была снижена за счет использования выпуклых поршней. В 1973 году компрессия была снова снижена, а новый набор фаз газораспределения задержал синхронизацию распределительного вала на 6 °, чтобы помочь снизить выбросы.
Изменения в головках цилиндров 1975 года с добавлением системы выхлопа Thermactor привели к тому, что выпускной канал стал более строгим, чем в более ранних головках 1971-74 годов.
Модель 400 была перенастроена компанией Ford в 1975 году для использования неэтилированного бензина с добавлением каталитических нейтрализаторов в выхлопную систему.

Разработка двигателя 400 V8 привела к значительному конструктивному недостатку, который оставался в двигателе на протяжении всего срока его производства.
При более длинном ходе степень сжатия становилась чрезмерно высокой с головками 351-2V и поршнями с плоским верхом. Инженеры Ford уменьшили степень сжатия, используя поршень со слишком короткой высотой сжатия, что привело к чрезмерному зазору в 0,067″… по сравнению с 351-2V с 0,035″.

В 1971 году этого метода снижения компрессии было достаточно из-за более высокооктанового этилированного топлива. – Однако при использовании неэтилированного топлива с более низким октановым числом чрезмерный зазор в палубе приводит к проблемам с детонацией.

В 1975 году Ford решил эту проблему, еще больше уменьшив степень сжатия с помощью большей поршневой тарелки объемом 15 куб. См и уменьшив угол опережения зажигания.
Тем не менее, 400 V8 приобрел репутацию склонного к детонации. Хотя Ford не изготовил поршень, чтобы исправить это, T Meyer Inc работал с поршнями Keith Black , чтобы сделать поршень 400, который увеличивает степень сжатия и дает поршню «нулевую палубу» зазора.

9.194 4.

.0194

*Engine Dimensions*
	351C	400	351M
Nominal main bearing size	2. 750 in (69.8 mm)	3.000 in (76,2 мм)	3.000 дюймов (76,2 мм)
Длина стержня	5,78 в (146,8 мм)	6.58 в (167,1 мм)
Rod-to-Stroke Ratio	1.65:1	1.65:1	1.88:1
Deck height	9.206 in (233.8 mm)	10.297 in (261.5 mm )	10.297 in (261.5 mm)

351M

When the 351 Cleveland was discontinued after the 1974 model year, Ford needed another engine in that size range, since the production of the 351 Виндзора было недостаточно.
Ford взял высокий блок двигателя 400 и уменьшил ход поршня с помощью более короткого коленчатого вала с ходом 3,5 дюйма (89 мм), чтобы получить двигатель объемом 351 кубический дюйм (5,8 л).
Этот коленчатый вал отличался от 351C тем, что в нем использовались коренные шейки диаметром 3,0 дюйма (76 мм) большего размера, чем у 400 V8.

Чтобы компенсировать более короткий ход, поршни модели 351M имеют большую компрессионную высоту, чтобы можно было использовать те же шатуны, что и модель 400. Результатом использования модели 351M с более длинным шатуном 400 стало более высокое расстояние между шатунами и шатунами. передаточное число хода 1,88: 1, чем у 351C и 400 1,65: 1.
За исключением поршней и коленчатого вала, модель 351M имеет общие основные компоненты с моделью 400, а также использует большой колокол в стиле серии 385.
Модель 351M когда-либо оснащалась только 2-камерным карбюратором и головками цилиндров 2V с малым портом с открытой камерой.

Производство 351M началось для модели 1975 года, и блоки отливались в Центре литья в Мичигане или на литейном заводе в Кливленде.
351M был последним блоком V8 с толкателем, разработанным Ford до появления 7,3-литрового 9-цилиндрового двигателя. 0027 Двигатель «Годзилла» для грузовиков Super Duty 2020 модельного года. «М» Обозначение 351М.
Некоторые утверждают, что «M» означает «модифицированный» — модифицированный двигатель 400-V8 с укороченным ходом, хотя другие утверждают, что «M» относится к Мичиганскому литейному центру, где началось производство 351M.
Некоторые говорят, что обозначение «M» не имеет официального значения и что это был просто способ Ford отличить 351M от 351C и 351W.

Аналогичным образом, использование Ford 400 блоков при создании двигателя 351M привело к тому, что 400 блоков ошибочно называют «400M» или «400 Modified». И это несмотря на то, что модель 400 была основой конструкции, на основе которой был создан «модифицированный» 351M, и он производился за несколько лет до того, как Ford использовал «M» 9009.5 обозначение.
Дальнейшая путаница возникает из-за того, что Ford печатает «351M/400» на наклейках с выбросами для двигателя.
