Видео по регулировке клапанов двигателя УМЗ 421 своими руками
Двигатель УМЗ 421 хорошо знаком «уазоводам». Опытные автолюбители знают, что одной из основных «статей» периодического обслуживания ульяновских внедорожников является регулировка клапанов.
Эти детали выполнены из хромистой стали, поэтому отличаются хорошей надежность. Диагностика клапанов просто необходима, ведь если зазор будет превышать норму, то мотор тяжело запускается и «стучит», а его мощность падает. Меньший зазор приводит к появлению характерных хлокпов в глушителе, да и карбюратор начинает «сбоить».
Как отрегулировать клапана двигателя УМЗ 421 описано на видео и в этой инструкции:
- На холодном двигателе снимается трубка вакуумного регулятора.
- Поршень первого цилиндра на ВМТ должен совпадать с меткой на шкиве коленвала («на сжатие»). Сам клапаны в этот момент закрыты.
- Проверьте зазор между клапанами и коромыслами. Чтобы щуп зашел, нужно небольшое усилие. Требуемая величина зазора – 0,35 мм.
- Для проведения регулировки ослабьте контргайку. Регулировочный болт проворачивается влево или вправо (так зазор можно увеличить или уменьшить).
- Затем придержите регулировочный болт и проверьте, правильно ли выставлен зазор. Он должен быть одинаков на всех клапанах. Если все в порядке, то затягивайте котргайку.
- Проверните коленвал на пол-оборота, после чего отрегулируйте клапана во втором цилиндре. Последовательность работы с цилиндрами такова: 1-2-4-3. Выставив зазор в одном «котле», не забывайте сместить коленвал перед тем, как возьметесь за следующий.
- После того, как регулировка проведена, установите крышку на место и присоедините нужное оборудование.
Двигатели семейства «421» (впрочем, как и проверенные «четыреста вторые»), требуют довольно частой подтяжки крепежа цилиндров. «В идеале» это нужно делать через каждую тысячу километров пробега, хотя многие ставят эту норму под сомнение.
Процесс ремонта показан в представленном здесь видео по регулировке клапанов двигателя УМЗ 421 своими руками.
Автор: Кушнер В.
Регулировка клапанов УАЗ | avto-mechanik.ru
Периодичность, с которой необходимо проводить регулировку клапанов на автомобилях УАЗ составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.
Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0.35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.
Регулировать клапана, начинаем с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение? На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно, так как данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.
При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву. Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.
Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.
После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером0.40 мм.
Затем регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота, но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу, и, вставив в цилиндр отвёртку, подвести поршень в ВМТ, лучше способа я не знаю.
Многие устанавливаю поршень в ВМТ по искре, но это положение поршня не является верхней мертвой точкой, так как зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно, но где гарантия, что зажигание стоит правильно или при прокручивании коленчатого вала вы не проскочили требуемое положение. Лучше потратить немного больше времени выставить всё точно, так как на этом отразится дальнейшая работа двигателя.
Таким же образом регулируем клапана четвертого цилиндра, здесь уже положение поршня можно выставить по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.
Регулировка клапанов уаз 469 — Авто журнал Контракт Авто
УАЗ : регулировка клапанов
Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет.
Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого
Способ 1: по метке на шкиву.
Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает
1. смотрим на крышку трамблера, находим провод, идущий к свече первого цилиндра (это цилиндр, который ближе к радиатору). Снимаем крышку трамблера и засекаем визуально место, в котором должен быть бегунок, чтобы искра пошла на свечу 1 цилиндра. Если смотреть на трамблер сверху, то это положение «на 10 часов»

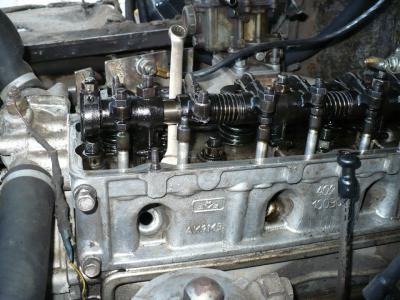

2. снимаем клапанную крышку, отсоединив всё что к ней прикручено(если прикручено)
3. смотрим на шкив коленчатого вала — на нём по мануалу должно быть 3 риски. У меня было 2. Нам нужно совмещать третью(в моем случае вторую), т.е. САМУЮ ПОСЛЕДНЮЮ по направлению вращения риску со штырьком на блоке. Напоминаю если смотреть на двигатель спереди, то шкив крутится ПО ЧАСОВОЙ стрелке
4. вставляем «кривой стартёр» и совмещаем указанную риску с указанной меткой(штырьком). Если «кривой стартер» не применим, то можно провернуть вал вручную — за ремни и шкивы, или вставить отвертку в корончатую гайку (туда, куда означенная кочерга вставляется) и как рычагом повернуть коленчатый вал как надо.
5. после того как совместили риску, то смотрим на бегунок трамблера. Если он находится в засеченном ранее (см п.1) положении «на 1 цилиндр», то это означает, что поршень в цилиндре находится в верхней мертвой точке (ВМТ), клапана закрыты и их можно регулировать. При этом при покачивании коромысел рукой будет ощущаться небольшой зазор.
Если бегунок оказался в другой точке, то 99% вероятности, что сейчас закрыты клапана 4-го цилиндра и можно начинать регулировать с этого цилиндра. Проверить это можно по взаимному положению бегунка трамблера и проводу крышки трамблера, а также по упоминавшемуся покачиванию коромысел 4-го цилиндра.
6. с использованием щупа выставляем зазор 0.35 мм (откручиваем гайку-поворачиваем болт-закручиваем гайку). При этом имеем в виду, что зазор 0.35 мм означает, что щуп в зазор влезает с незначительным, но ощутимым усилием. Также необходимо помнить, что в процессе затяжки гайки зазор будет уменьшаться, поэтому подтянули — проверили, подтянули проверили. Если что — ослабили гайку, повернули болт и опять затягиваем.
Я делаю зазор 0.35 на всех клапанах всех цилиндров (по мануалу для некоторых клапанов 0.30..0.35, и 0.35..0.40). При температуре воздуха от -5 до 0 градусов — везде делаю 0.4 мм.
7. после того как отрегулировали зазор на 1 цилиндре, поворачиваем кривым стартером шкив на 180 градусов и регулируем 2 цилиндр. Тут тонкий момент — как найти эти 180 градусов. Можно на глазок по ручке, а можно точно по бегунку трамблера. Я делал на глазок.
8. поворачиваем шкив еще на 180 градусов и регулируем 4 цилиндр, потом еще 180 градусов и третий
9. всё закрываем, собираем, заводим, радуемся
Способ 2: только по трамблеру.
Тут нужен навык. Но после нескольких тренировок всё нормально получается.
1. запоминаем текущий угол опережения зажигания (по шкале на трамблере). ставим угол опережения зажигания = 0. Для этого ослабляем болт на 10 на шкале трамблера и совмещаем указатель с 0 на шкале.
2. далее делаем все так как в первом способе, только смотрим не на шкив, а на положения бегунка трамблера.
Суть такова: при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольного провода на крышке трамблера искра в цилиндр будет подаваться при положении поршня в ВМТ. Значит клапана должны быть закрыты и зазоры можно регулировать.
3. Регулируем все клапана, проворачивая шкивы при этом на глазок засекая момент, когда бегунок должен замыкать контакт высоковольтного провода соответствующего цилиндра.
Вся тонкость способа заключается в этом «на глазок» Но опыт — великая вещь и как правило результат стабильно положительный.
4. после всех регулировок не забываем вернуть угол опережения зажигания в исходное положение.
Клапаны на УАЗ 469 : учимся тонкостям регулировки
УАЗ 469 — один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.
УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, — 100 км/ч.
Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы.
Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая. Мощность двигателя составляет 2200-2500 оборотов в минуту.
Кстати, двигатели УМЗ 421 появились уже в 90-х гг. Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью. В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Также продолжали ставить и 402 двигатель.
Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.
Зазоры на клапанах УАЗ
Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.
Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь. Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями. Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.
В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, «покашливание» и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.
Особенности выставления ВМТ
Проводя работы по регулировке клапанов УАЗ 469, на двигателе 402, одним из главных моментов является правильное выставление ВМТ (верхней мертвой точки) с соблюдением дальнейшего алгоритма, следуя которому, мы довольно быстро проведем работу. Одним из главных инструментов для работы с клапанами является щуп 0,3…0,35.
При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.
Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.
Зазор измеряют щупом
Следующий этап — это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.
После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.
Далее берем щуп и выставляем зазор 0,35 мм. При этом для вхождения щупа надо сделать незначительное усилие. Щуп вставляем в зазор между клапаном и коромыслом. Ослабив контргайку, делаем повороты регулировочного болта влево-вправо, в зависимости от необходимости увеличения или уменьшения зазора. Желательно, чтобы зазор 0,35 был выставлен на клапанах всех цилиндров. Если температура воздуха ниже 0 (до -5), тогда надо делать зазор. Смотрим, насколько качественно мы сделали регулировку клапанов на УАЗ 469 или по бегунку трамблера, или по засечке на шкиве. Далее снова поворачиваем еще на 180 о и продолжаем регулировать четвертый цилиндр. Напоследок, повторив те же 180 о , заканчиваем третий. Завершающий этап регулировки клапанов на УАЗ 469 — установка клапанной крышки с присоединением к ней оборудования.
При любом состоянии машины на УМЗ 421 и 402 необходимо подтягивать гайки крепления цилиндров через каждые 1000 км пробега.
Винтом количества обычно уточняются обороты (они на 100-200 оборотов выше нормы). А завернув винт качества на 1/4 или на 1/2, снижаем обороты. Это позволяет держать уровень СО в рамках 1-2%.
В настоящее время на Ульяновском заводе выпускается УАЗ 3303, который также оснащен бензиновым двигателем 417 м объемом 2,445 л и дающий 40000 об./мин. Порядок работы клапанов у УАЗ 3303 такой же, как и рассмотренный нами 1-2-4-3.
Регулировка клапанов УАЗа: процессы
Регулировка клапанов УАЗа — сложный процесс, который под силу не всем автолюбителям. Но, как показывает практика, если разобраться в операции один раз, то потом можно экономить время и средства. От правильной регулировки клапанов будет зависеть, насколько хорошо работает силовой агрегат.
Суть проведения
Надежность работы и продолжительность жизни двигателя очень сильно зависят от регулировки клапанов. Несмотря на то что работы завода «УАЗ» являются довольно надежными, регулировка клапанов УАЗа должна проводиться после каждых 5 тыс. км или при изменении величины зазоров между коромыслами и клапанами, которые проявляются в стуке клапанов, уменьшении производительности силового агрегата, «стрельбе» в глушителе и пр.
Технические нюансы и порядок регулировки
Согласно технической документации, предоставленной Ульяновским автомобильным заводом, зазоры должны составлять: для выпускных клапанов цилиндров № 1 и № 4 – 0,3-0,35 мм, для оставшихся – 0,35-0,40 мм.
Стоит заметить, что порядок регулировки клапанов УАЗа производится в соответствии с работой цилиндров, а именно 1-2-4-3. При этом не важно, проводится регулировка инжекторного или карбюраторного – операции выполняются аналогичные. Само же действие совершается при остывшем двигателе.
Необходимые инструменты: набор щупов, стандартный водительский набор инструментов. По завершению операции производится замена прокладки клапанной крышки.
Способы регулировки зазоров
Существует два способа, которые были признаны большинством автомастеров.
Способ № 1: регулировка клапанов двигателя УАЗа согласно метке, нанесенной на шкив.
Применяется в основном когда «кривой стартер» или заводная ручка устанавливается после различных усовершенствований. Порядок действия следующий:
- Обнаружение провода, который идет от трамблера к свече цилиндра № 1. Визуально фиксируем местоположение бегунка, при котором подается искра.
- Снятие клапанной крышки.
- Осмотр шкива КВ. Согласно технической документации на нем должно быть три метки. Если их меньше, то сделайте ориентир на последнюю – ее и нужно совместить со штырем на блоке.
- Прокручивание КВ заводной ручкой до момента совмещения меток.
- Осмотр бегунка трамблера. При его местоположении на цилиндр № 1 можно сделать вывод о том, что поршень размещен в ВМТ, сами клапаны закрылись, и можно проводить их регулировку. Если же выяснилось, что бегунок расположен иначе – это значит, что регулировку клапанов можно начинать с цилиндра № 4. Порядок проведения операции при этом будет 4-3-1-2.
- При помощи щупа необходимо выставить зазор в размере 0,35 мм. Щуп должен входить ощутимо тяжело.
- После регулировки цилиндра необходимо провернуть шкив на 180° и приступить к следующему.
- По завершению регулировки – установка клапанной крышки и пуск двигателя.
Способ № 2: регулировка клапанов УАЗа по трамблеру.
Стоит заметить, что этот способ применяется в основном умелыми мастерами, но после некоторых тренировок должно получиться и у вас.
- Визуальная фиксация текущего угла опережения зажигания согласно со шкалой на трамблере. Ослабление болта на 10 на шкале и совмещение указателя с положением 0.
- Повторение всех последующих действий, указанных в первом способе. Различием выступает акцент внимания не на шкиве, а на положении бегунка. Объясняется это тем, что, когда бегунок будет совмещаться с контактом провода на трамблере, искра станет подаваться в цилиндр при нахождении поршня в верхней мертвой точке. Это свидетельствует о закрытии клапанов и готовности зазоров к регулированию.
- Регулировка клапанов путем проворачивания шкива и визуальной фиксации момента замыкания бегунком контакта провода необходимого цилиндра.
- По окончанию регулировки производится возврат угла опережения в первоначальную позицию.
Рекомендуется недотягивать клапаны, нежели перетягивать. В первом случае возможен лишь стук или звон, а во втором – прогорание клапана, урон также понесет головка блока.
Вывод
Регулировка клапанов УАЗа любой модели не представляет сложности ни для новичков, ни для знатоков автомобильного дела, поэтому может совершаться даже в домашнем гараже.
Блог про Уаз
Механизм газораспределения двигателя УМЗ-417 включает в себя распределительный вал в сборе, впускные и выпускные клапана, привод клапанов — толкатели, штанги толкателей, коромысла, пружины клапанов.
Механизм газораспределения двигателя УМЗ-417.
Впускные и выпускные клапаны расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла. Распределительный вал стальной, имеет пять опорных шеек, кулачки привода клапанов, шестерню привода масляного насоса и эксцентрик привода топливного насоса.
Профили впускных и выпускных кулачков не одинаковые. Кулачки имеют конусность в пределах 10-15′, это сделано для придания вращения толкателям. Так как наружная поверхность донышка толкателя выполнена сферической, а кулачок по ширине конусный, то точка касания кулачка с толкателем смещена относительно оси толкателя. Это и приводит к постоянному вращению толкателей при работе двигателя, чем достигается равномерный износ деталей.
Осевое перемещение распределительного вала ограничивается стальным упорным фланцем находящимся между торцом шейки распределительного вала и ступицей шестерни. Рабочий зазор 0.1-0.2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое между шестерней и шейкой распределительного вала, толще упорного фланца. Правильность фаз распределения обеспечивается установкой шестерни по меткам. Метка 0 на шестерне коленчатого вала должна быть против риски у впадины зуба на текстолитовой шестерне.
Толкатели поршневого типа, стальные, наружным диаметром 25 мм. На торец толкателя, опирающийся на кулачок, нанесен специальный отбеленный чугун и обработан по сфере радиусом 750 мм. Устанавливают толкатели в направляющие отверстия, выполненные непосредственно в блоке, с зазором 0.015-0.040 мм.
Штанги толкателей выполнены из дюралюминиевого прутка и имеют напрессованные на оба конца стальные наконечники, сферические поверхности которых термически обработаны. Коромысла клапанов стальные, литые, одинаковые для всех клапанов. Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стержня клапана, короткое плечо — резьбовым отверстием, в который вворачивается регулировочный винт.
Клапаны верхние, расположены в головке блока цилиндров. Выпускные клапаны изготовлены из жаропрочной стали ЭП-303, а впускные — из хромистой стали 4Х9С2. Диаметр стержня впускных и выпускных клапанов 9 мм. Тарелка впускного клапана тюльпанообразная диаметром 44 мм, а выпускного клапана — плоская, диаметром 36 мм. Торцы стержней клапанов, на которые опираются коромысла, закалены по длине 3-5 мм.
Пружина клапана изготовлена из пружинной стали, шаг витков постоянный. Направляющие втулки клапанов — металлокерамические, изготовлены прессованием с последующим спеканием смеси из железного, медного и графитового порошков. Такая втулка имеет высокие антифрикционные качества.
Обслуживание механизма газораспределения двигателя УМЗ-417.
Обслуживание механизма газораспределения двигателя УМЗ-417 заключается в очистке клапанов от нагара и их притирке. Регулировка зазоров выполняется планово через одно техническое обслуживание или при появлении признаков их нарушения.
Механизм газораспределения двигателя УМЗ-417 нуждается в регулировке зазоров между коромыслами и клапанами при появлении признаков выражающихся в стуке клапанов, уменьшении мощности двигателя, появлении вспышек в карбюраторе, «выстрелов» в глушителе. Механизм газораспределения проверяется и регулируется на холодном двигателе.
Проверка и регулировка зазора между коромыслами и клапанами механизма газораспределения двигателя УМЗ-417.

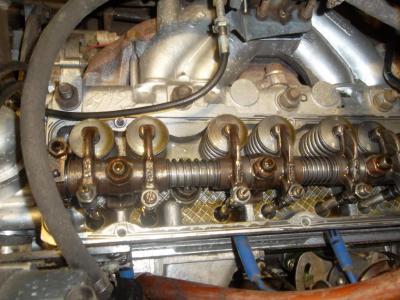

Для проверки и регулировки зазора необходимо снять крышку коромысел, избегая повреждения ее прокладки. Установить поршень первого цилиндра по метке на шкиве коленчатого вала в верхней мертвой точке при такте сжатия, и щупом проверить зазор между коромыслами и клапанами первого цилиндра.
При неправильном зазоре отвернуть контргайку регулировочного винта и поворачивая отверткой регулировочный винт, установить зазор по щупу, после чего, поддерживая отверткой регулировочный винт, затянуть контргайку и проверить правильность зазора.
Проворачивая каждый раз коленчатый вал на полоборота после регулировки зазоров очередного цилиндра, регулируются зазоры для остальных цилиндров согласно порядку их работы. Зазоры для выпускных клапанов первого и четвертого цилиндров, клапана 1 и 8, должны быть в пределах 0.30-0.35 мм, для остальных клапанов, в пределах 0.35-0.40 мм.
Регулировка клапанов УАЗ 469
Рады поделиться с Вами очередной статьей с нашего сайта :
Автомобиль УАЗ 469 оснащен четырехтактным, четырехцилиндровым двигателем, газораспределительный механизм которого включает в себя 8 клапанов, коромысла, распределительный вал и толкатели. При нагреве силовой установки до рабочей температуры детали ГРМ расширяются. Во избежание деформации деталей между клапанами и толкателями устанавливается температурный зазор. Он обеспечивает беспрепятственную подачу топливной смеси и выброс отработавших газов из камеры сгорания, независимо от температуры силовой установки.
Порядок регулировки клапанов УАЗ 469
Перед тем, как отрегулировать клапана на УАЗ 469, необходимо подготовить инструменты. Для проведения процедуры потребуется отвертка, гаечные ключи и набор щупов. Для регулировки не потребуется установка автомобиля на смотровую яму, эстакаду. Работы выполняют на непрогретом двигателе. Несоблюдение этого правила может привести к повышенной шумности и некорректной работе двигателя.
Регулировка клапанов на УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания. Регулировка осуществляется в следующем порядке:
- Демонтируется навесное оборудование, препятствующее снятию клапанной крышки.
- Откручиваются гайки крепления клапанной крышки. Для удобства можно использовать торцевой ключ.
- Демонтируется прокладка, предотвращающая утечку масла между головкой блока цилиндра и клапанной крышкой. При сборке лучше заменить прокладку новой.
- Поршень первого цилиндра выставляется в верхнюю мёртвую точку. Для определения правильности расположения поршня необходимо совместить метки, находящиеся на шкиве коленчатого вала и передней крышке силовой установки. При смещении поршня в верхнюю мёртвую точку оба клапана газораспределительного механизма будут закрыты.
- Откручивается гайка, фиксирующая регулировочный винт, находящийся в коромысле над толкателем.
- Между коромыслом и штоком клапана устанавливается щуп.
- Регулировочным винтом выставляется необходимый зазор. Щуп должен проходить между деталями с небольшим усилием. Закусывание измерительного элемента деталями ГРМ недопустимо.
- Регулировочный винт фиксируется стопорной гайкой.
- Коленчатый вал поворачивается на 180 градусов по ходу движения.
- Манипуляции проводят на следующем по очереди цилиндре. Для регулировки каждого последующего цилиндра коленчатый вал поворачивают на 180 градусов. Порядок регулировки клапанов на УАЗ 469 – 1-2-4-3.
Сборка силового агрегата осуществляется в обратной последовательности. После регулировки двигатель работает менее шумно, повышаются динамические показатели, снижается расход топлива.
Нюансы регулировки клапанов УАЗ 469
Проведение процедуры не предусматривает использование сложного диагностического оборудования. Существует несколько нюансов установки необходимого температурного зазора, учитывая которые удастся достичь максимального эффекта от проведенной процедуры.
Зазоры на клапанах УАЗ
Для улучшения динамических показателей силовой установки автомобиля УАЗ 469 необходимо установить тепловой зазор на впускных клапанах 0.35 мм, на впускных – 0.4 мм. Несоответствие показателей в меньшую сторону может привести к повреждению деталей газораспределительного механизма. Клапан будет открываться слишком сильно. Поршень, поднимающийся в верхнюю мёртвую точку, может согнуть шток клапана или толкатель. Отклонение зазора в большую сторону приведет к ухудшению показателей работы силового агрегата.
ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.
Особенности выставления ВМТ
Поршень каждого цилиндра за один цикл два раза смещается в верхнюю мертвую точку – в момент сжатия и при выбросе отработавших газов. Для того чтобы правильно установить тепловой зазор необходимо выставить поршень первого цилиндра в верхнюю мертвую точку на момент сжатия рабочей смеси. Сделать это можно тремя способами:
- Визуально определить степень открытия клапанов. В момент сжатия клапана цилиндра находятся в закрытом состоянии. Между коромыслом и штоком клапана есть небольшой зазор. При выпуске отработавших газов выпускной клапан открыт. При этом коромысло надавливает на шток клапана.
- Определить на какой цилиндр подается искра с распределителя зажигания. Для этого необходимо снять крышку трамблера и провернуть коленчатый вал до тех пор, пока токоведущий контакт бегунка не повернется в сторону провода, ведущего к свече первого цилиндра
- Использовать заглушку. Из первого цилиндра выкручивают свечу зажигания. Из бумаги изготавливают заглушку, по диаметру подходящую к посадочному месту свечи. Для того чтобы бумага более плотно закрыла отверстие, пробку смачивают водой. После установки пробки в посадочное место свечи, коленчатый вал вращают по ходу движения. В момент сжатия оба клапана закрываются, и пробка выстреливает из цилиндра. Услышав характерный хлопок, необходимо остановить вращение коленчатого вала. Далее совмещают метку на шкиве и передней крышке силовой установки.
Заключение
Регулировка клапанов УАЗ 469 необходима для корректной работы двигателя. Тепловой зазор обеспечивает беспрепятственное поступление топлива и отвод выхлопных газов из цилиндра. Процедура не требует использования специализированного оборудования. При соблюдении определенной технологии отрегулировать клапана сможет любой автолюбитель.
