Регулировка клапанов УМЗ 4216: характеристика, инструкция, нюансы

Как обойтись без дорогостоящих услуг специализированной мастерской для устранения незначительных проблем с клапанами на Газели. Профессиональные рекомендации опытных механиков для несведущих автолюбителей предлагает предстоящая публикация.

Причины необходимости регулировки клапанов. Симптомы, вызывающие отклонения требуемой величины зазора, излагаются в дальнейшем исследовании.

Как выполняется самостоятельная регулировка клапанов 4216, двигатель Газель. Советы начинающим механикам

Порой при движении автомобиля мотор начинает издавать специфический металлический стук или неожиданно глохнет, проехав всего несколько километров. Подобные симптомы свидетельствуют о необходимости регулировки клапанов на 4216 двигателе Газели.

Такая процедура выполняется при замене некоторых деталей, наподобие поршней или коленвала. Также отрегулировать клапана надлежит в обязательном порядке при капитальном ремонте силовой установки.

Причины изменения величины зазора в клапанной системе

Следует отметить, что регулировка заключается в установлении определенного фиксированного промежутка между коромыслом и клапаном. Его величина может довольно быстро изменяться. Причинами таких нежелательных отклонений считаются следующие неполадки:

выход из строя коленчатого вала;
неправильный момент срабатывания кулачков в газораспределительном механизме;
нарушение целостности блока цилиндров.

Кроме перечисленных неисправностей двигателя, причиной плавающего зазора может являться поведение водителя за рулем Газели. Чрезвычайно агрессивное вождение, выражаемое ускоренным спуском сцепления, например, способно привести к преждевременному износу функциональных узлов.

Пошаговая инструкция по регулировке клапанов

Для начала заметим, что функционирующий до этого двигатель для проведения процедуры следует предварительно остудить. Оптимальной температурой для выполнения требуемых манипуляций считается 15-20⁰С.

Поэтому, заглушив силовой агрегат, его необходимо оставить в нерабочем состоянии примерно на 1.5 часа.

Подобные действия объясняются тем, что в горячем двигателе несколько увеличивается размер зазора между клапаном и коромыслом, что может негативно отразиться на качестве регулировки.

Рассмотрим осуществляемые манипуляции по порядку на примере отладки двигателей с гидрокомпенсаторами. Все действия можно разделить на два взаимосвязанных этапа.

Подготовительный период

Начальной стадией процесса считается демонтаж крышки с прокладкой. Его выполняют, используя ключ на 10, поочередно выкручивая шесть болтов, фиксирующих деталь.
На крайних стойках оси коромысел располагаются гайки крепления. Их надлежит снять, предварительно отвернув ключом 13.

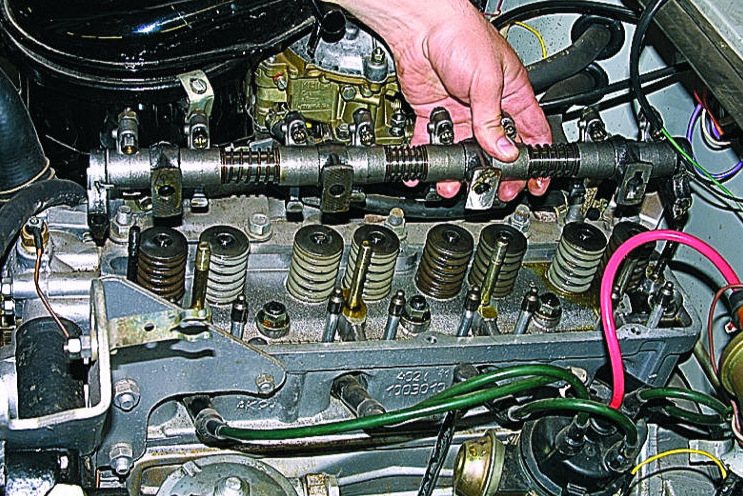

Следующим шагом является демонтаж оси коромысел в комплекте. Для этого 17 ключом отвинчивают четыре гайки, служащие для фиксации.
Далее аккуратно удаляются восемь штанг толкателей.
Теперь можно приступить к разборке оси коромысел. Все детали тщательно осматриваются для обнаружения следов износа. При перекрытии масляного канала в коромысле бронзовой втулкой, рассверливается отверстие, возобновляющее свободный доступ смазки. После этого узел собирают заново с обновленной осью.
На следующем этапе в коромысла закручивают регулировочные винты, накрывают их контргайкой.
Штанги толкателей фиксируют в отверстиях головки цилиндров.
Затем ось коромысел закрепляется на шпильках. До упора закручиваются фиксирующие гайки.

На этом действии подготовительный период завершается. Отдельно отметим важность каждого из перечисленных шагов. Только соблюдая их последовательность, можно добиться желаемого результата.

Отладка клапанов

Итак, все подготовительные манипуляции успешно выполнены. После этого приступают к процессу регулировки клапанов. Для этого поршень помещают в ВМТ в период сжатия.

Регулировочный винт выкручивают до соприкосновения с гидрокомпенсатором. Таким способом устраняют промежуток между коромыслами и торцами 1,2,4,6 клапанов.

Убедившись в полном отсутствии зазора, один раз прокручивают регулировочный винт. Это действие приводит к проседанию гидрокомпенсатора на 1 мм. Зафиксировав регулировочный винт с помощью отвертки, до упора закручивают контргайку.

Оставшиеся клапана регулируют аналогичным образом, предварительно установив поршень четвертого цилиндра в исходное положение. Он должен находиться в крайней верхней точке на такте сжатия.

Завершают регулировку клапанов на двигателе автомобиля марки УМЗ 4216 прокручиванием коленчатого вала ключом на 36 по ходу часовой стрелки до окончательного закрытия клапанов. Специальным щупом измеряется величина зазора. Отклонение от нормы регулируется контрольной затяжной гайкой. Ее поворотом в ту или иную сторону добиваются требуемого размера.

После окончательной сборки блока рекомендуется произвести контрольную проверку. Запустив двигатель, следует проехать небольшое расстояние, внимательно прислушиваясь к его работе. При отсутствии посторонних шумов поставленную задачу можно считать выполненной.

Регулировка клапанов после капитального ремонта силового агрегата

На протяжении срока эксплуатации любой двигатель способен выйти из строя. К сожалению, не всегда можно обойтись устранением мелких неполадок. Порой приходится прибегать к крайним мерам, к которым относится и капитальный ремонт силовой установки.

Полная разборка агрегата с последующей его сборкой требует повторной отладки клапанов. Абсолютно аналогичный процесс настройки зазора нуждается в предварительном комплексном обслуживании двигателя. Для этого необходимо дать автомобилю проехать расстояние хотя бы в 50 км с неотрегулированными клапанами.

Подобная обкатка позволяет маслу заполнить все отделы силовой установки, способствует выпрямлению прокладок и усадке клапанов. Данный факт подтверждается многолетним опытом.

Разумеется, изложенный в предыдущей главе алгоритм действий по регулировке клапанов допускается только для исправного мотора. Малейшие неполадки, наподобие разболтанного пальца, вызывающего стук шатуна, или нерабочих свечей зажигания, требуют незамедлительного устранения. А далее можно смело следовать предложенным выше рекомендациям.

Порядок регулировки клапанов уаз 417

УАЗ 469 Вояка › Бортжурнал › Регулировка клапанов газораспеделительного механизма УМЗ 451 УАЗ 469

2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр)
3.

регулируем 1, 2, 4, 6 клапаны,
4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы)
ВНИМАНИЕ! ЗАБЛАГОВРЕМЕННО ПРИОБРЕТИТЕ НОВУЮ ПРОКЛАДКУ КЛАПАННОЙ КРЫШКИ, ДАБЫ ПОТОМ БЕСПОЛЕЗНО НЕ ТРАТИТЬ ВРЕМЯ!

Есть более научный метод, но он отнимает гораздо больше времени)))

Газораспределительный механизм нуждается в периодической регулировке зазоров между коромыслами и клапанами, которую следует выполнять на холодном двигателе после пробега 16 000 км или при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, «выстрелы» в глушителе) в следующем порядке:

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в.м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.
Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):
Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35

Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Пробег: 9 000 км

www.drive2.ru

Зазор клапанов уаз 417 двигатель

Всё упросто)
1. совмещаем метку на шкиву коленвала с меткой на блоке, у меня это одно единственное отверстие в шкиву, либо это метка №1 ВМТ (лицом к шкиву, метка будет слева) метка № 2 для регулировки зажигания.
2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр)
3. регулируем 1, 2, 4, 6 клапаны,
4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы)
ВНИМАНИЕ! ЗАБЛАГОВРЕМЕННО ПРИОБРЕТИТЕ НОВУЮ ПРОКЛАДКУ КЛАПАННОЙ КРЫШКИ, ДАБЫ ПОТОМ БЕСПОЛЕЗНО НЕ ТРАТИТЬ ВРЕМЯ!

Есть более научный метод, но он отнимает гораздо больше времени)))

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в. м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.

Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):
Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35
Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Механизм газораспределения двигателя УМЗ-417 включает в себя распределительный вал в сборе, впускные и выпускные клапана, привод клапанов — толкатели, штанги толкателей, коромысла, пружины клапанов.

Механизм газораспределения двигателя УМЗ-417.

Впускные и выпускные клапаны расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла. Распределительный вал стальной, имеет пять опорных шеек, кулачки привода клапанов, шестерню привода масляного насоса и эксцентрик привода топливного насоса.

Профили впускных и выпускных кулачков не одинаковые. Кулачки имеют конусность в пределах 10-15′, это сделано для придания вращения толкателям. Так как наружная поверхность донышка толкателя выполнена сферической, а кулачок по ширине конусный, то точка касания кулачка с толкателем смещена относительно оси толкателя. Это и приводит к постоянному вращению толкателей при работе двигателя, чем достигается равномерный износ деталей.

Осевое перемещение распределительного вала ограничивается стальным упорным фланцем находящимся между торцом шейки распределительного вала и ступицей шестерни. Рабочий зазор 0.1-0.2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое между шестерней и шейкой распределительного вала, толще упорного фланца. Правильность фаз распределения обеспечивается установкой шестерни по меткам. Метка 0 на шестерне коленчатого вала должна быть против риски у впадины зуба на текстолитовой шестерне.

Толкатели поршневого типа, стальные, наружным диаметром 25 мм. На торец толкателя, опирающийся на кулачок, нанесен специальный отбеленный чугун и обработан по сфере радиусом 750 мм. Устанавливают толкатели в направляющие отверстия, выполненные непосредственно в блоке, с зазором 0.015-0.040 мм.

Штанги толкателей выполнены из дюралюминиевого прутка и имеют напрессованные на оба конца стальные наконечники, сферические поверхности которых термически обработаны. Коромысла клапанов стальные, литые, одинаковые для всех клапанов. Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стержня клапана, короткое плечо — резьбовым отверстием, в который вворачивается регулировочный винт.

Клапаны верхние, расположены в головке блока цилиндров. Выпускные клапаны изготовлены из жаропрочной стали ЭП-303, а впускные — из хромистой стали 4Х9С2. Диаметр стержня впускных и выпускных клапанов 9 мм. Тарелка впускного клапана тюльпанообразная диаметром 44 мм, а выпускного клапана — плоская, диаметром 36 мм. Торцы стержней клапанов, на которые опираются коромысла, закалены по длине 3-5 мм.

Пружина клапана изготовлена из пружинной стали, шаг витков постоянный. Направляющие втулки клапанов — металлокерамические, изготовлены прессованием с последующим спеканием смеси из железного, медного и графитового порошков. Такая втулка имеет высокие антифрикционные качества.

Обслуживание механизма газораспределения двигателя УМЗ-417.

Обслуживание механизма газораспределения двигателя УМЗ-417 заключается в очистке клапанов от нагара и их притирке. Регулировка зазоров выполняется планово через одно техническое обслуживание или при появлении признаков их нарушения.

Механизм газораспределения двигателя УМЗ-417 нуждается в регулировке зазоров между коромыслами и клапанами при появлении признаков выражающихся в стуке клапанов, уменьшении мощности двигателя, появлении вспышек в карбюраторе, «выстрелов» в глушителе. Механизм газораспределения проверяется и регулируется на холодном двигателе.

Проверка и регулировка зазора между коромыслами и клапанами механизма газораспределения двигателя УМЗ-417.

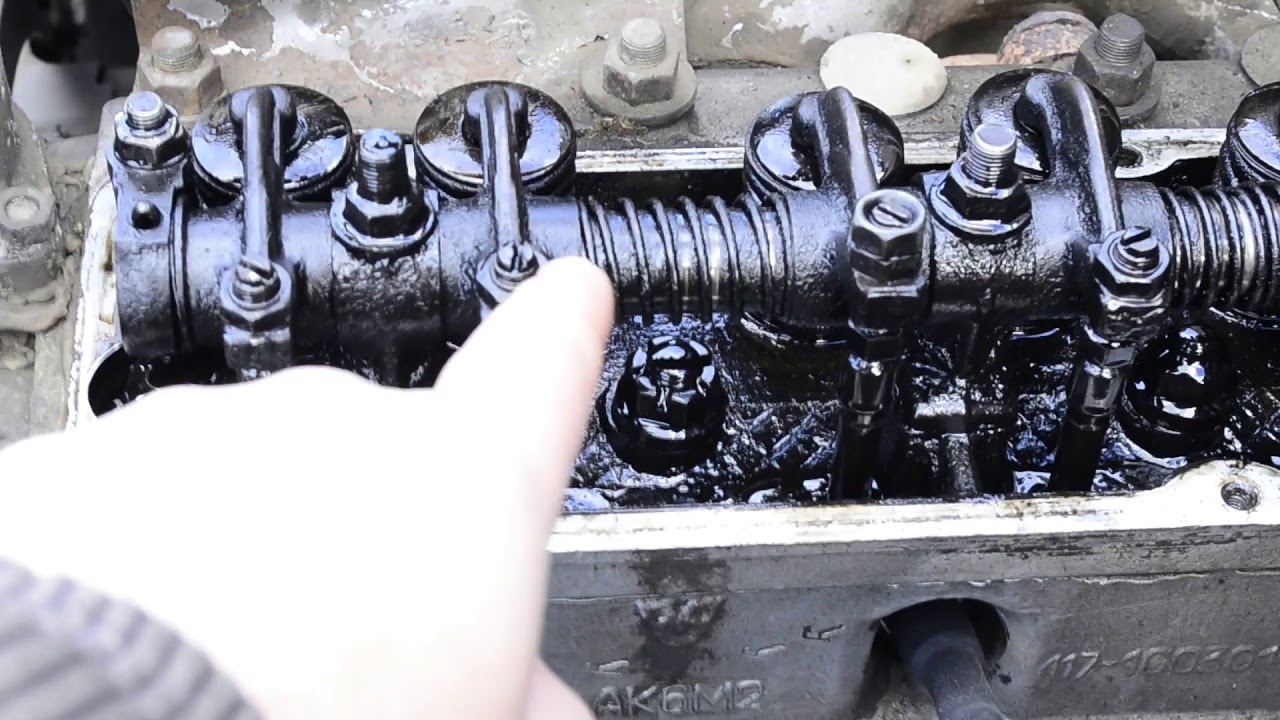

Для проверки и регулировки зазора необходимо снять крышку коромысел, избегая повреждения ее прокладки. Установить поршень первого цилиндра по метке на шкиве коленчатого вала в верхней мертвой точке при такте сжатия, и щупом проверить зазор между коромыслами и клапанами первого цилиндра.

При неправильном зазоре отвернуть контргайку регулировочного винта и поворачивая отверткой регулировочный винт, установить зазор по щупу, после чего, поддерживая отверткой регулировочный винт, затянуть контргайку и проверить правильность зазора.

Проворачивая каждый раз коленчатый вал на полоборота после регулировки зазоров очередного цилиндра, регулируются зазоры для остальных цилиндров согласно порядку их работы. Зазоры для выпускных клапанов первого и четвертого цилиндров, клапана 1 и 8, должны быть в пределах 0. 30-0.35 мм, для остальных клапанов, в пределах 0.35-0.40 мм.

УАЗ 469 — один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, — 100 км/ч.

Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы.
Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая. Мощность двигателя составляет 2200-2500 оборотов в минуту.

Кстати, двигатели УМЗ 421 появились уже в 90-х гг. Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью. В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Также продолжали ставить и 402 двигатель.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Зазоры на клапанах УАЗ

Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.

Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь. Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями. Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, «покашливание» и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

Особенности выставления ВМТ

Проводя работы по регулировке клапанов УАЗ 469, на двигателе 402, одним из главных моментов является правильное выставление ВМТ (верхней мертвой точки) с соблюдением дальнейшего алгоритма, следуя которому, мы довольно быстро проведем работу. Одним из главных инструментов для работы с клапанами является щуп 0,3…0,35.

При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.

Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.

Зазор измеряют щупом

Следующий этап — это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.

dtp-avarii.ru

Регулировка зазоров клапанов уаз 417

Есть более научный метод, но он отнимает гораздо больше времени)))

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в. м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;
– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.
Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):
Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35
Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Механизм газораспределения двигателя УМЗ-417.

Обслуживание механизма газораспределения двигателя УМЗ-417.

Проверка и регулировка зазора между коромыслами и клапанами механизма газораспределения двигателя УМЗ-417.

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так – ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр – впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву.
Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная – заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

1. смотрим на крышку трамблера, находим провод, идущий к свече первого цилиндра (это цилиндр, который ближе к радиатору). Снимаем крышку трамблера и засекаем визуально место, в котором должен быть бегунок, чтобы искра пошла на свечу 1 цилиндра. Если смотреть на трамблер сверху, то это положение «на 10 часов»
2. снимаем клапанную крышку, отсоединив всё что к ней прикручено(если прикручено)
3. смотрим на шкив коленчатого вала – на нём по мануалу должно быть 3 риски. У меня было 2. Нам нужно совмещать третью(в моем случае вторую), т.е. САМУЮ ПОСЛЕДНЮЮ по направлению вращения риску со штырьком на блоке. Напоминаю если смотреть на двигатель спереди, то шкив крутится ПО ЧАСОВОЙ стрелке
4. вставляем «кривой стартёр» и совмещаем указанную риску с указанной меткой(штырьком). Если «кривой стартер» не применим, то можно провернуть вал вручную – за ремни и шкивы, или вставить отвертку в корончатую гайку (туда, куда означенная кочерга вставляется) и как рычагом повернуть коленчатый вал как надо.
5. после того как совместили риску, то смотрим на бегунок трамблера. Если он находится в засеченном ранее (см п.1) положении «на 1 цилиндр», то это означает, что поршень в цилиндре находится в верхней мертвой точке (ВМТ), клапана закрыты и их можно регулировать. При этом при покачивании коромысел рукой будет ощущаться небольшой зазор.
Если бегунок оказался в другой точке, то 99% вероятности, что сейчас закрыты клапана 4-го цилиндра и можно начинать регулировать с этого цилиндра. Проверить это можно по взаимному положению бегунка трамблера и проводу крышки трамблера, а также по упоминавшемуся покачиванию коромысел 4-го цилиндра.
6. с использованием щупа выставляем зазор 0.35 мм (откручиваем гайку-поворачиваем болт-закручиваем гайку). При этом имеем в виду, что зазор 0.35 мм означает, что щуп в зазор влезает с незначительным, но ощутимым усилием. Также необходимо помнить, что в процессе затяжки гайки зазор будет уменьшаться, поэтому подтянули – проверили, подтянули проверили. Если что – ослабили гайку, повернули болт и опять затягиваем.
Я делаю зазор 0.35 на всех клапанах всех цилиндров (по мануалу для некоторых клапанов 0.30..0.35, и 0.35..0.40). При температуре воздуха от -5 до 0 градусов – везде делаю 0.4 мм.
7. после того как отрегулировали зазор на 1 цилиндре, поворачиваем кривым стартером шкив на 180 градусов и регулируем 2 цилиндр. Тут тонкий момент – как найти эти 180 градусов. Можно на глазок по ручке, а можно точно по бегунку трамблера. Я делал на глазок.
8. поворачиваем шкив еще на 180 градусов и регулируем 4 цилиндр, потом еще 180 градусов и третий
9. всё закрываем, собираем, заводим, радуемся

Способ 2: только по трамблеру.
Тут нужен навык. Но после нескольких тренировок всё нормально получается.

1. запоминаем текущий угол опережения зажигания (по шкале на трамблере). ставим угол опережения зажигания = 0. Для этого ослабляем болт на 10 на шкале трамблера и совмещаем указатель с 0 на шкале.
2. далее делаем все так как в первом способе, только смотрим не на шкив, а на положения бегунка трамблера.
Суть такова: при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольного провода на крышке трамблера искра в цилиндр будет подаваться при положении поршня в ВМТ. Значит клапана должны быть закрыты и зазоры можно регулировать.
3. Регулируем все клапана, проворачивая шкивы при этом на глазок засекая момент, когда бегунок должен замыкать контакт высоковольтного провода соответствующего цилиндра.
Вся тонкость способа заключается в этом «на глазок» Но опыт – великая вещь и как правило результат стабильно положительный.
4. после всех регулировок не забываем вернуть угол опережения зажигания в исходное положение.

avtovestie.ru

Регулировка клапанов умз 421 (или первое ТО) — УАЗ 452, 2.9 л., 1971 года на DRIVE2

Пробежал неспешно 500 км. Решил протянуть гбц, посмотреть клапана, в общем- первое ТО.

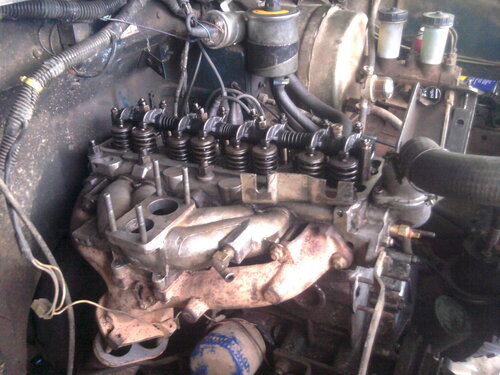

При вскрытии клапанной крышки внешним видом остался доволен, не зря все мыл.

Полный размер

Начнем с гбц, протянулись на 1/6 (1 грань) шесть внутренних гаек, наружных четыре- на 1/3 (2 грани). Почему то края больше просели. В общем не зря полез.

Полный размер

Затем регулировка клапанов.Ставим 1 цилиндр в вмт- это верхняя метка на шкиве-демпфере коленвала, нижняя- для установки зажигания.

Её выставляем на против штифта, расположенного на крышке распределительных шестерен.

Полный размер

метка вмт.

Регулировал на «холодную», по техническим данным при регулировке «холодного» двигателя (20 градусов), зазор на 0,05 меньше ( 1 и 8 клапана- 0,30-0,35; для остальных- 0,35-0,40). Для «теплого» двигателя соответственно- больше на ту же цифру ( 1 и 8 клапана-035-0,40; для остальных- 0,40-0,45).
Попробовал двумя способами:
1. Древний как мир ( четыре подхода). Выставляем вмт 1-го цилиндра, при этом бегунок смотрит на высоковольтник первого цилиндра ( у кого зажигание выставлено с 1-й цилиндра). Проверяем зазор 1(0,30-0,35) и 2(0,35-0,40) клапанов. Проворачиваем шкив на пол оборота ( это вмт 2-го цилиндра)- регулируем 3 и 4 клапана, зазор 0,35-0,40. Проворачиваем еще на пол оборота, метка вмт опять выставляется на против штифта.Это вмт четвертого цилиндра. Регулируем 7 (0,35-0,40) и 8 (0,30-0,35) клапана. И последний раз проворачиваем шкив еще на пол оборота (вмт 3-го цилиндра), регулируем 5 и 6 клапана, зазор у низ так же 0,35-0,40.

Полный размер

Щуп с 1-м зазором должен с небольшим усилием проходить между коромыслом и клапаном. Со 2-м зазором естественно должен вставляться с больше усилием. Пользовался 2-я ключами, удобнее удерживать регулировочный болт ( можно ключом на 14+ отвертка).
2. Вторым способом не все пользуются по не знанию и по недоверию:
1. Выставляем вмт 1-го цилиндра, при этом бегунок смотрит на высоковольтник первого цилиндра ( у кого зажигание выставлено с 1-й цилиндра). Регулируем 1,2,4,6 клапана.
2. Делаем полный оборот шкива, метка опять на против штифта ( это вмт4-го цилиндра), регулируем 3,5,7,8 клапана.
Этим способом, как мне кажется, более точно, т.к.метку точнее выставляешь на против штифта. Но это мое личное мнение, которое ни кому не навязываю.
Зазоры сошлись в этих способах.
Далее выкрутил свечи, по внешнему виду- лучше не должно быть, цвет- кирпичный. Чернота из легкой пыли, чуток нагара. После 1-го запуска еще не выкручивал, да и ставил те же. Покупать новые не видел смысла.

Полный размер

Не поленился- промерил компрессию. Подскочила на единичку. По всем цилиндрам стала 11 очков .

Полный размер

это 3- цилиндр

Закончил заменой масляного фильтра, масло пока менять не стал- проехал всего 500км. Цвет почти не поменяло, а всю грязь после ремонта в любом случае собрал фильтр. На щупе капелька висит, фотка так себе, но цвет масла виден.

Полный размер

Вот и все, исправляйте, где ошибся!

www.drive2.ru

Механизм газораспределения двигателя УМЗ-417, регулировка зазоров

Механизм газораспределения двигателя УМЗ-417.

Обслуживание механизма газораспределения двигателя УМЗ-417.

Проверка и регулировка зазора между коромыслами и клапанами механизма газораспределения двигателя УМЗ-417.

Регулировка клапанов УАЗ | avto-mechanik.ru

Периодичность, с которой необходимо проводить регулировку клапанов на автомобилях УАЗ составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.

Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0.35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.

Регулировать клапана, начинаем с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение? На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно, так как данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.

При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву. Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером0.40 мм.

Затем регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота, но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу, и, вставив в цилиндр отвёртку, подвести поршень в ВМТ, лучше способа я не знаю.

Многие устанавливаю поршень в ВМТ по искре, но это положение поршня не является верхней мертвой точкой, так как зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно, но где гарантия, что зажигание стоит правильно или при прокручивании коленчатого вала вы не проскочили требуемое положение. Лучше потратить немного больше времени выставить всё точно, так как на этом отразится дальнейшая работа двигателя.

Таким же образом регулируем клапана четвертого цилиндра, здесь уже положение поршня можно выставить по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.

avto-mechanik.ru

УАЗ : регулировка клапанов | Внедорог

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит… Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву.
Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

1. смотрим на крышку трамблера, находим провод, идущий к свече первого цилиндра (это цилиндр, который ближе к радиатору). Снимаем крышку трамблера и засекаем визуально место, в котором должен быть бегунок, чтобы искра пошла на свечу 1 цилиндра. Если смотреть на трамблер сверху, то это положение «на 10 часов»
2. снимаем клапанную крышку, отсоединив всё что к ней прикручено(если прикручено)
3. смотрим на шкив коленчатого вала — на нём по мануалу должно быть 3 риски. У меня было 2. Нам нужно совмещать третью(в моем случае вторую), т.е. САМУЮ ПОСЛЕДНЮЮ по направлению вращения риску со штырьком на блоке. Напоминаю если смотреть на двигатель спереди, то шкив крутится ПО ЧАСОВОЙ стрелке
4. вставляем «кривой стартёр» и совмещаем указанную риску с указанной меткой(штырьком). Если «кривой стартер» не применим, то можно провернуть вал вручную — за ремни и шкивы, или вставить отвертку в корончатую гайку (туда, куда означенная кочерга вставляется) и как рычагом повернуть коленчатый вал как надо.
5. после того как совместили риску, то смотрим на бегунок трамблера. Если он находится в засеченном ранее (см п.1) положении «на 1 цилиндр», то это означает, что поршень в цилиндре находится в верхней мертвой точке (ВМТ), клапана закрыты и их можно регулировать. При этом при покачивании коромысел рукой будет ощущаться небольшой зазор.
Если бегунок оказался в другой точке, то 99% вероятности, что сейчас закрыты клапана 4-го цилиндра и можно начинать регулировать с этого цилиндра. Проверить это можно по взаимному положению бегунка трамблера и проводу крышки трамблера, а также по упоминавшемуся покачиванию коромысел 4-го цилиндра.
6. с использованием щупа выставляем зазор 0.35 мм (откручиваем гайку-поворачиваем болт-закручиваем гайку). При этом имеем в виду, что зазор 0. 35 мм означает, что щуп в зазор влезает с незначительным, но ощутимым усилием. Также необходимо помнить, что в процессе затяжки гайки зазор будет уменьшаться, поэтому подтянули — проверили, подтянули проверили. Если что — ослабили гайку, повернули болт и опять затягиваем.
Я делаю зазор 0.35 на всех клапанах всех цилиндров (по мануалу для некоторых клапанов 0.30..0.35, и 0.35..0.40). При температуре воздуха от -5 до 0 градусов — везде делаю 0.4 мм.
7. после того как отрегулировали зазор на 1 цилиндре, поворачиваем кривым стартером шкив на 180 градусов и регулируем 2 цилиндр. Тут тонкий момент — как найти эти 180 градусов. Можно на глазок по ручке, а можно точно по бегунку трамблера. Я делал на глазок.
8. поворачиваем шкив еще на 180 градусов и регулируем 4 цилиндр, потом еще 180 градусов и третий
9. всё закрываем, собираем, заводим, радуемся

Способ 2: только по трамблеру.
Тут нужен навык. Но после нескольких тренировок всё нормально получается.

1. запоминаем текущий угол опережения зажигания (по шкале на трамблере). ставим угол опережения зажигания = 0. Для этого ослабляем болт на 10 на шкале трамблера и совмещаем указатель с 0 на шкале.
2. далее делаем все так как в первом способе, только смотрим не на шкив, а на положения бегунка трамблера.
Суть такова: при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольного провода на крышке трамблера искра в цилиндр будет подаваться при положении поршня в ВМТ. Значит клапана должны быть закрыты и зазоры можно регулировать.
3. Регулируем все клапана, проворачивая шкивы при этом на глазок засекая момент, когда бегунок должен замыкать контакт высоковольтного провода соответствующего цилиндра.
Вся тонкость способа заключается в этом «на глазок» Но опыт — великая вещь и как правило результат стабильно положительный.
4. после всех регулировок не забываем вернуть угол опережения зажигания в исходное положение.

www.vnedorog.ru

Клапаны на УАЗ 469 : учимся тонкостям регулировки

Работает мастер

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Вернуться к оглавлению

Зазоры на клапанах УАЗ

Строение клапана

Вернуться к оглавлению

Особенности выставления ВМТ

Зазор измеряют щупом

Следующий этап — это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

Далее берем щуп и выставляем зазор 0,35 мм. При этом для вхождения щупа надо сделать незначительное усилие. Щуп вставляем в зазор между клапаном и коромыслом. Ослабив контргайку, делаем повороты регулировочного болта влево-вправо, в зависимости от необходимости увеличения или уменьшения зазора. Желательно, чтобы зазор 0,35 был выставлен на клапанах всех цилиндров. Если температура воздуха ниже 0 (до -5), тогда надо делать зазор. Смотрим, насколько качественно мы сделали регулировку клапанов на УАЗ 469 или по бегунку трамблера, или по засечке на шкиве. Далее снова поворачиваем еще на 180^о и продолжаем регулировать четвертый цилиндр. Напоследок, повторив те же 180^о, заканчиваем третий. Завершающий этап регулировки клапанов на УАЗ 469 — установка клапанной крышки с присоединением к ней оборудования.

При любом состоянии машины на УМЗ 421 и 402 необходимо подтягивать гайки крепления цилиндров через каждые 1000 км пробега.

Винтом количества обычно уточняются обороты (они на 100-200 оборотов выше нормы). А завернув винт качества на 1/4 или на 1/2, снижаем обороты. Это позволяет держать уровень СО в рамках 1-2%.

В настоящее время на Ульяновском заводе выпускается УАЗ 3303, который также оснащен бензиновым двигателем 417 м объемом 2,445 л и дающий 40000 об./мин. Порядок работы клапанов у УАЗ 3303 такой же, как и рассмотренный нами 1-2-4-3.

prouazik.ru

Регулировка клапанов, Компрессия — УАЗ 469, 2.4 л., 1984 года на DRIVE2

Продолжаем.

Предыстория в прошлой записи.

После протяжки ГБЦ выкручиваем все регулировочные болты и контргайки
рокеров на оси коромысел в самый большой зазор, чтоб удобно поставить
ось, и ставим ось на место.

Проворачиваем КВ в ВМТ на такт сжатия 1-го цилиндра (определяем по бегунку),
затем регулируем клапана 1, 2, 4, 6 на зазор в 0.40 мм.:

Проворачиваем КВ на один оборот (360 град.), затем регулируем
клапана 3, 5, 7, 8 так-же на зазор в 0.40 мм.:

Затем проворачиваем КВ на один оборот (360 град.), и проверяем
регулировку 1, 2, 4, 6 клапанов на наш зазор.

Потом снова проворачиваем КВ на один оборот (360 град.), и проверяем
регулировку 3, 5, 7, 8 клапанов на наш зазор.

Решил сделать 0.40, чем по паспорту 0.35, думаю пусть лучше меньше
открываются клапана, но зато закрываться будут точно,
так думаю не будет эффекта «зажаты клапана».

Ставим новую прокладку клапанной крышки:

Ну и ставим клапанную крышку на место:

Теперь проверяем компрессию, первый горшок 11 атм.:

Второй горшок 11 атм.:

Третий горшок 11 атм.:

Четвертый горшок 11 атм.:

Все собрал, завел, работать ДВС стал немного лучше,
как-то и лучше завелся и вроде ровнее работает.

Зазор в 0.40 мм. на холодную не слышно звона клапанов.
Думал будет звенеть.

Прокатился, вроде как получше стала ехать, но не сильно.
Поехал в горы, точно так-же на затяжной подъем не хочет
ехать на 4-ой…

На 4-ой в затяжной подъем теряет скорость, не
разгоняется. Иду на 3-ей, разгоняется, обороты доходят до 3000 переключаюсь
на 4-ую, сначала немного идет на 4-ой, потом теряет скорость и обороты,
приходится снова на третью переключаться.

На этом пока все. Думаю симптом «зажаты клапана» можно исключить.
Дальше надо будет выставить зажигание по мануалу и стробоскопу.
И там уже двигаться дальше…

www.drive2.ru

УАЗ. РЕМОНТ. РЕГУЛИРОВКА КЛАПАНОВ УМЗ 417 на РАЗ, ДВА !

Для просмотра онлайн кликните на видео &cudarrr;

УАЗ 31512 моя история #27 регулировка клапанов УАЗ ДВС 417 Подробнее

Регулировка клапанов УАЗ 417. Доработки моего УАЗика 2 часть Подробнее

РЕГУЛИРОВКА КЛАПАНОВ УАЗ.двигатель УМЗ 421. УАЗ 3153″ДИКИЙ СТРЕЙЧ» Подробнее

Порядок регулировки клапанов УМЗ-4216 и А274. Подробнее

Регулировка клапанов 417 двигатель уаз Подробнее

Регулировка клапанов УМЗ-421 Подробнее

Регулировка клапанов на УАЗ автомобиль 1997 года выпуска готовим в поход в лес Сибирь Мороз за — 55 Подробнее

РЕГУЛИРОВКА КЛАПАНОВ 402 МОТОР. Подробнее

ЗАЖИГАНИЕ НА 402 ДВИГАТЕЛЕ. СТАВИМ ПРИВОД ТРАМБЛЁРА. Подробнее

ГАЗель регулировка клапанов в два этапа змз 402, умз 4216. Подробнее

проблема с двигателем УАЗ Подробнее

Регулировка клапанов газель бизнес 4216 с гидрокомпенсаторами Подробнее

Установка момента зажигания на трамблере УАЗ датчике распределителе Подробнее

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 1 Подробнее

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная) Подробнее

Зажигание на 402 двигателе. Выставляем привод трамблёра. Подробнее

Как собрать НАДЁЖНЫЙ и МОЩНЫЙ двигатель на УАЗ? Двигатель УМЗ-417 Подробнее

Развесовка, сборка, установка ШПГ УМЗ-417 Подробнее

402 двигатель ставлю головку и регулирую клапана Подробнее

putinizm. ru

Регулировка клапанов УАЗ 469

Автомобиль УАЗ 469 оснащен четырехтактным, четырехцилиндровым двигателем, газораспределительный механизм которого включает в себя 8 клапанов, коромысла, распределительный вал и толкатели. При нагреве силовой установки до рабочей температуры детали ГРМ расширяются. Во избежание деформации деталей между клапанами и толкателями устанавливается температурный зазор. Он обеспечивает беспрепятственную подачу топливной смеси и выброс отработавших газов из камеры сгорания, независимо от температуры силовой установки.

Регулировка клапанов УАЗ 469

Фото 1: Регулировка клапанов УАЗ 469 (Источник: Яндекс.Картинки)

Порядок регулировки клапанов УАЗ 469

Перед тем, как отрегулировать клапана на УАЗ 469, необходимо подготовить инструменты. Для проведения процедуры потребуется отвертка, гаечные ключи и набор щупов. Для регулировки не потребуется установка автомобиля на смотровую яму, эстакаду. Работы выполняют на непрогретом двигателе. Несоблюдение этого правила может привести к повышенной шумности и некорректной работе двигателя.

Регулировка клапанов на УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания. Регулировка осуществляется в следующем порядке:

Демонтируется навесное оборудование, препятствующее снятию клапанной крышки.
Откручиваются гайки крепления клапанной крышки. Для удобства можно использовать торцевой ключ.
Демонтируется прокладка, предотвращающая утечку масла между головкой блока цилиндра и клапанной крышкой. При сборке лучше заменить прокладку новой.
Поршень первого цилиндра выставляется в верхнюю мёртвую точку. Для определения правильности расположения поршня необходимо совместить метки, находящиеся на шкиве коленчатого вала и передней крышке силовой установки. При смещении поршня в верхнюю мёртвую точку оба клапана газораспределительного механизма будут закрыты.
Откручивается гайка, фиксирующая регулировочный винт, находящийся в коромысле над толкателем.
Между коромыслом и штоком клапана устанавливается щуп.
Регулировочным винтом выставляется необходимый зазор. Щуп должен проходить между деталями с небольшим усилием. Закусывание измерительного элемента деталями ГРМ недопустимо.
Регулировочный винт фиксируется стопорной гайкой.
Коленчатый вал поворачивается на 180 градусов по ходу движения.
Манипуляции проводят на следующем по очереди цилиндре. Для регулировки каждого последующего цилиндра коленчатый вал поворачивают на 180 градусов. Порядок регулировки клапанов на УАЗ 469 – 1-2-4-3.

Сборка силового агрегата осуществляется в обратной последовательности. После регулировки двигатель работает менее шумно, повышаются динамические показатели, снижается расход топлива.

Нюансы регулировки клапанов УАЗ 469

Проведение процедуры не предусматривает использование сложного диагностического оборудования. Существует несколько нюансов установки необходимого температурного зазора, учитывая которые удастся достичь максимального эффекта от проведенной процедуры.

Фото 2: Снятая клапанная крышка УАЗ 469 (Источник: Яндекс.Картинки)

Зазоры на клапанах УАЗ

Для улучшения динамических показателей силовой установки автомобиля УАЗ 469 необходимо установить тепловой зазор на впускных клапанах 0.35 мм, на впускных – 0.4 мм. Несоответствие показателей в меньшую сторону может привести к повреждению деталей газораспределительного механизма. Клапан будет открываться слишком сильно. Поршень, поднимающийся в верхнюю мёртвую точку, может согнуть шток клапана или толкатель. Отклонение зазора в большую сторону приведет к ухудшению показателей работы силового агрегата.

ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.

Особенности выставления ВМТ

Поршень каждого цилиндра за один цикл два раза смещается в верхнюю мертвую точку – в момент сжатия и при выбросе отработавших газов. Для того чтобы правильно установить тепловой зазор необходимо выставить поршень первого цилиндра в верхнюю мертвую точку на момент сжатия рабочей смеси. Сделать это можно тремя способами:

Визуально определить степень открытия клапанов. В момент сжатия клапана цилиндра находятся в закрытом состоянии. Между коромыслом и штоком клапана есть небольшой зазор. При выпуске отработавших газов выпускной клапан открыт. При этом коромысло надавливает на шток клапана.
Определить на какой цилиндр подается искра с распределителя зажигания. Для этого необходимо снять крышку трамблера и провернуть коленчатый вал до тех пор, пока токоведущий контакт бегунка не повернется в сторону провода, ведущего к свече первого цилиндра.
Использовать заглушку. Из первого цилиндра выкручивают свечу зажигания. Из бумаги изготавливают заглушку, по диаметру подходящую к посадочному месту свечи. Для того чтобы бумага более плотно закрыла отверстие, пробку смачивают водой. После установки пробки в посадочное место свечи, коленчатый вал вращают по ходу движения. В момент сжатия оба клапана закрываются, и пробка выстреливает из цилиндра. Услышав характерный хлопок, необходимо остановить вращение коленчатого вала. Далее совмещают метку на шкиве и передней крышке силовой установки.

Заключение

Регулировка клапанов УАЗ 469 необходима для корректной работы двигателя. Тепловой зазор обеспечивает беспрепятственное поступление топлива и отвод выхлопных газов из цилиндра. Процедура не требует использования специализированного оборудования. При соблюдении определенной технологии отрегулировать клапана сможет любой автолюбитель.

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЕ УМЗ-4216 НА ГАЗЕЛЕ




	РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЕ УМЗ-4216 НА ГАЗЕЛЕ Итак двигатель постукивает характерными для разрегулированных клапанов стуками. Что делать? Регулировать клапана. Для этого нам потребуется набор инструментов, ключ 14″, ключ 11″, ключ на 36″ = нужен для поворота коленвала. Набор щупов или индикаторная планка. На инжекторном УМЗ4216 не придется снимать ресивер, чтобы обеспечить доступ к коромыслам и т.д. Достаточно снять только клапанную крышку. Процесс будет показан на фотографиях. Итак снимаем клапанную крышку, ключ на 10″ и шесть болтов. Разъединяем шланги над клапанной крышкой и хомуты электропроводки. Отворачиваем крепеж электропроводки напротив клапанной крышки на кабине -болт на 8″, а то мешает снять крышку. Снимаем крышку вверх. Всё — перед Вами чудо российского автопрома «евро3» назад в будущее на 50 лет, двигатель ГАЗ 21, если ещё помните такой автомобиль. Выставляете коленвал по метке, на двигателе рядом с приводом вентилятора шпонка, ключем на 36 совмещаете метку на звездочке коленвала и шпонке. Ключем на 36 подлезаете снизу под бампером, сверху нет возможности, мешает вентилятор. Регулируете сначала клапана 1246, потом делаете оборот и регулируете клапана 3578. ВСЁ. Как определить какие из пар сначала регулировать =просто посмотрите в каких из пар есть зазор. Вот и всё. Регулировать с нашими допусками можно по нижней границе, например все клапана 0,3 зазор ставить. Клапанную крышку после регулировки устанавливаем на место. Заводим машину и смотрим исчез ли тракторно дизельный звук.. Можно прикатать и ещё через тысяч 5 км проверить повторно зазоры. Поменять прокладку клапанной крышки. Заводская сборка двигателя жесть.. чем они прикручивают клапанную крышку?? Она вся деформирована в местах крепежа, впору менять её на новую, о какой гарантии в 100 ткм идет речь?? Просто руки наверное у них крюки.. Если с помощью щупа не удается устранить цоканье клапанов — нужна рейка. Или брать и регулировать их на горячую — но это нужно уметь, с первого раза у многих не получиться. Важное дополнение: » не удается избавиться от тракторного звука» = просто протяните ВАЛ КОРОМЫСЕЛ. Очень часто он не затянут нужным моментом, и масло не подется к нему в нужном количестве. Огрехи сборки УМЗ.
	Главная страница контакты

Используются технологии uCoz

Регулировка зазоров клапанов двигателя ЗМЗ-402

Клапана представляют собой важную составляющую газораспределительного механизма. Регулировка клапанов – одна из базовых настроек двигателя, от которой зависит срок эксплуатации различных деталей ГРМ. В случае неправильной регулировки повышается расход топлива, а работа мотора становится более шумной.

Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель.

Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали).

Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.

Регулировка клапана мотора ЗМЗ 402

ЗМЗ – Заволжский моторный завод, который выпускает довольно надежные и неприхотливые моторы, и 402-й двигатель служит тому подтверждением. Этот мотор настолько прост, что регулировка клапанов ЗМЗ 402 может успешно осуществиться своими руками в собственном гараже. В моторе 4 цилиндра, карбюратор, конструкция примерно такая же, как и на очень древних автомобилях, но все равно были применены некоторые новшества, которые дали возможность ГАЗ 3110 неплохо ездить среди современных автомобилей. В Газели кстати, тоже установлен этот мотор.

Но регулировать зазоры клапанов ЗМЗ 402 приходится потому, что в ГРМ нет гидрокомпенсаторов. Сама регулировка зазоров нужна для того, чтобы:

цилиндры наполнялись горючей смесью в полном объеме;
обеспечивалась максимальная компрессия;
а на выпускном такте отработанные газы будут отлично удаляться.

Рекомендуем: Основные признаки неисправности ДПДЗ ВАЗ-2110: как их проверить

Если клапана неотрегулированы, то будет ощутима потеря в мощности. Поэтому делая тюнинг Волги 31 10, надо обязательно регулировкой клапанов. Если зазор будет сильно увеличен, то возможно прогорание клапанов, что приведет к серьезному ремонту мотора. Чтобы этого не случилось лучше вовремя сделать регулировку клапанов на ЗМЗ 402 – каждые 20 000 км. Также регулировку надо делать после ремонта мотора, после замены маслоотражательных колпачков, а также если появился подозрительный стук под клапанной крышкой.

Многие автомобилисты могут по звуку определить, что пришло время регулировки клапанов 402 двигателя. Если зазоры увеличенные, то слышен звонкий звук металла, если же зазоры уменьшенные, то звук будет наоборот – глухим.

Проблемы от износа

Смещение клапанов с посадочных мест влечет за собой несколько негативных факторов:

Увеличение расхода топлива из-за нестабильной работы и взаимодействия поршней и клапанов. В процессе смещения места клапан не так точно выполняет свою функцию общий коэффициент полезного действия снижается, вызывая механические потери в работе, что в свою очередь приводит к повышению топливного аппетита автомобиля;
Увеличение естественного износа деталей двигателя. Детали выполненные из стали подвержены постоянному воздействию и со временем изнашиваются. Однако простимулировать процессы износа может неточность в постановке деталей и здесь ярким примером служат клапана. При увеличении необходимых зазоров износ увеличивается и соответственно общий ресурс двигателя сокращается.

Поэтому клапаны двигателя нуждаются в периодической регулировке, для того чтобы сохранять износостойкость всей системы автомобиля. В современных двигателях, оснащенных гидрокомпенсаторами процедура регулировки клапанов не требуется, 402 двигатель к такой серии не относится и требует периодической регулировки.

На видео- как отрегулировать клапана на 402 двигателе:

Необходимые вещи для регулировки клапанов

Зазоры клапанов ЗМЗ 402 надо регулировать при холодном моторе, когда температура двигателя такая же, как и температура воздуха. Также понадобятся такие инструменты:

отвертка;
гаечные ключи;
измерительные щупы;
заводная рукоятка.

Перед регулировкой клапанов ЗМЗ 402 еще надо сделать такие действия:

для установки заводной рукоятки надо снять номер;
открутить свечи, чтобы легче было коленвал прокручивать;
убрать крышку распределителя зажигания, для того, чтобы нанести метки, показывающие, в каком положении находятся поршни;
отключить аккумулятор.

Рекомендуем: Тонировка стекол автомобиля своими рукам

Также будет интересно: Противотуманные фары на ВАЗ-2109: установка и способ подключения

Регулировка зазоров клапанов двигателя 402 ГАЗ-3110

Регулировку теплового зазора между клапанами и коромыслами выполняем при ремонте ГБЦ.

Так же при появлении стука в районе клапанной крышки

При увеличенном зазоре появляется характерный звонкий стук.

При маленьком зазоре между клапанами и коромыслами двигатель будет как бы «зажат», или еще говорят – «тупой».

При этом будет снижена его мощность и приемистость, повышенный износ клапанного механизма.

Регулировка проводится на холодном двигателе.

Снимаем корпус воздушного фильтра карбюратора для этого:

1. Отверткой ослабляем затяжку хомута и снимаем шланг отвода картерных газов.

«Отщелкиваем» пять зажимов, и снимаем крышку корпуса воздушного фильтра, вынимаем фильтрующий элемент.

Отверткой ослабляем затяжку хомута и снимаем гофрированный шланг забора воздуха.

Отверткой отгибаем усики стопорных шайб, и ключом на 10 отворачиваем три гайки.

Снимаем корпус воздушного фильтра.

6. Отсоединяем трубку отвода картерных газов.

7. Отсоединяем шланг вакуумного регулятора датчика-распределителя зажигания

8. Торцевым ключом на 10 выворачиваем шесть болтов крышки головки блока

9. Снимаем крышку

10. Снимаем уплотнительную прокладку.

11. Устанавливаем поршень первого цилиндра в ВМТ.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот.

Оба клапана первого цилиндра должны быть закрыты. Коромысла свободно покачиваться.

12. Ключом на 14 отпускаем контргайку регулировочного винта и на один — два оборота отворачиваем регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп.

Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

13. Выставив зазор, удерживаем регулировочный винт и затягиваем контргайку и вновь проверяем зазор.

Регулируем зазоры обоих клапанов первого цилиндра.

14. Затем специальным ключом за храповик:

Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.

Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

После регулировки клапанов нужно запустить двигатель и после прогрева сделать пробную поездку. Проверить работу двигателя на всех режимах. При неудовлетворительной работе клапанного механизма повторить проверку зазоров.

Пошаговая инструкция

После того как вы добрались до клапанов, а 402 двигатель полностью остыл, можно начинать сам процесс регулировки. Вот что пригодится при работе:

Последовательность работы следующая:

Первое, что нужно сделать, — установить правильное положение коленвала для работы. Берем ключ на 36, цепляем храповик и начинаем вращать его по часовой. Не спешим. Как только последняя риска на шкиве будет напротив отметины на крышке, останавливаем вращение.
Начинаем проверку клапанов первого цилиндра. Сначала убедитесь, что все они закрыты.
Регулировка начинается с выпускных клапанов. Достаем щупы, начинаем проверку. Нормальные показания 0,4 мм, но допустимо на 0,05 мм меньше. Перед закруткой винта ослабьте контргайку. Если значение больше — закручиваем винт, вставляем щуп и перепроверяем. Закручиваем до удовлетворительного результата.
Контргайку после регулировки затягиваем. После манипуляций большой щуп не должен проходить в зазор между деталями.
Далее впускной элемент. Снова проверяем зазор, но в этот раз предел составляет 0,4 мм+0,05 мм. Если необходимо, ослабляем контргайку, закручиваем винт, затягиваем контргайку. Проверяем.
Далее цилиндры регулируются в такой последовательности: 2, 4, а последним 3.
При переходе одного цилиндра к следующему, нужно повернуть коленвал на половину оборота (180°).
Регулировка клапанов займет несколько часов в первый раз, а в последующий — все будет проходить намного быстрее.
После регулировки очищаем крышку и клапаны.
Ставим прокладку, закручиваем крышку отсека.
Обратно ставим воздушный фильтр и устанавливаем все, что до этого демонтировали, только в обратной последовательности.

После чистки и регулировки клапана на Газель 402 двигатель машины должен работать значительно тише. Кроме того, восстановятся нормальные скоростные показатели транспортного средства. Также уменьшится затрата топлива. На ближайшие 100 тыс. км пробега можно забыть про повторную регулировку. После 3-4 регулировок не забудьте осмотреть целостность деталей узла, возможно, за время эксплуатации некоторые из них уже потребуется заменить.

Регулировка клапанов на Газели с 402 двигателем

Взять ключ для храповика и провернуть коленвал в направлении часовой стрелки так, чтобы 1-й цилиндр достиг верхней мертвой точки такта сжатия. При этом третья метка на шкиве коленчатого вала должна совпасть с соответствующей меткой, присутствующей на передней крышке.
В данной позиции оба клапана должны быть закрыты.
Регулировка выпускного клапана. Сначала надо вставить щуп и определить зазор. Если он не соответствует 0,35-0,4 мм, надо открутить контргайку винта регулировки и установить требуемый зазор с помощью вращения того винта отверткой. Нужно, чтобы щуп проходил с некоторым усилием.
Затянуть контргайку. Если регулировка выпускного клапана на 402-м двигателе была выполнена правильно, больший щуп не сможет в него войти.
На впускном клапане должен присутствовать зазор в 0,4-0,45 миллиметра. Выполняем аналогичные действия.
С помощью ключа для храповика надо прокрутить коленчатый вал на 180 градусов и настроить 2-й цилиндр. Не забывайте о зазорах в 0,4-0,45 миллиметра.
Прокрутить коленвал на 180 градусов.
Регулировка цилиндра под номером 4. Выпускной клапан должен иметь зазор около 0,35-0,4 мм, а на впускном он должен составлять 0,4-0,45 мм.
Провернуть коленчатый вал на 180 градусов и приступить к настройке 3-его цилиндра. Правильные зазоры – 0,4-0,45 мм.
Проверка зазоров на каждом отрегулированном цилиндре. Исправление недочетов (в случае их выявления).
Протереть крышку ГБЦ, а также посадочное место.
Установка новой прокладки крышки и монтаж, а также крепление самой крышки. Прилагать значительные усилия не нужно, так как в противном случае может быть повреждена резьба крепления.
Установка воздушного фильтра.

Если вы отрегулировали клапана на Газели с 402 двигателем правильно, двигатель не должен издавать какие-либо непонятные звуки. Выполнение этой процедуры также позволяет заметно сократить потребление бензина.

Также хочется отметить, что во время регулировки клапанов 402 двигателя не стоит перетягивать их. Если клапан не дотянут, вы услышите только минимальный звон, а вот при чрезмерной затяжке, клапан прогорит, что в итоге выльется в поломку механизма привода. Кроме этого, может быть повреждена головка блока цилиндров.

Регулировка клапанов двигателя УМЗ-4216 Евро-4 с гидрокомпенсаторами

Порядок и момент затяжки ГБЦ двигателя УМЗ-4216

Перед тем как приступить к регулировке клапанов, желательно проверить момент затяжки и при необходимости протянуть гайки ГБЦ.

Протягивать гайки ГБЦ необходимо в два приема:
1) Момент затяжки 5,0-6,5 кг/м
2) Момент затяжки 9,0-9,5 кг/м

Регулировка клапанов двигателя УМЗ-4216 с гидрокомпенсаторами

На клапанной крышке с боку висит огромная наклейка с каталожным номером двигателя. Если номер заканчивается через тире на 70, то без гидрокомпенсаторов, если на 80 с гидриками.

У Газелей с двигателем 4216, укомплектованным гидрокомпенсаторами, часто происходят пропуски воспламенения по одному или несколько цилиндров, что приводит к неустойчивой работе двигателя и потере мощности. Как правило в таких случаях загорается ЧЕК НЕИСПРАВНОСТИ. Одной из причин может быть разрегулировка клапанов.

Перед началом настройки клапанов желательно промерить компрессию в цилиндрах и записать эти параметры. После регулировки, для сравнения, сделать тоже самое.
Итак приступим: Устанавливаем коленвал первого (четвертого) цилиндра в верхнюю мертвую точку (определяем по отпущенным, не зажатым, клапанам, если первый цилиндр находится в такте сжатия, то отпущенными будут: 1, 2, 4 и 6 клапана, если четвертый цилиндр, то 3, 5, 7 и 8 клапана). Вот эти, не зажатые клапана и следует регулировать – сначала ослабить контргайку на регулировочном винте, затем вывернуть регулировочный винт до явного НЕКОНТАКТА С гидрокомпенсатором, затем обратно завернуть до момента касания с гидрокомпенсатором, а затем еще довернуть на 1,5 оборота (зажать компенсатор на 1,5 мм). Законтрить гайку регулировочного винта.
У многих, в процессе регулировки клапанов, может возникнуть вопрос: Если придерживаться вышеописанной заводской инструкции «.. до контакта и 1,5 оборота закрутить.» получается, что при прокручивании регулировочного болта на 1,5 оборота, клапан начинает открываться, а у гидрика убирается свободный ход (он зажат), что по сути быть не должно? Все просто, надо понять, что когда мы рег.винтом открываем клапан, то через, приблизительно, 5 минут гидрик, за счет усилия пружины клапана, просаживается на место как ему и надо.
P/S Да, клапан поджимает и штанга перестает проворачиваться или очень туго проворачивается. Но в течении минуты, когда гидрик выпустит масло, она начинает свободно вращаться. Это говорит о том, что у гидрокомпенсатора есть еще свободный ход по цилиндрику. (Имеется ввиду конструкция гидрика) Если не вращается штанга коромысла после регулировки, (легко от пальчиков рук) значит гидрик сжат полностью и клапан зажат. Напомню из регулировки клапанов двигателя 402; после регулировки всегда проворачиваем штангу коромысла и смотрим на ее изогнутость. Если она кривая, то это хорошо видно. Кривая штанга дает посторонний стук при работе двигателя, касаясь головки блока.
https://www.youtube.com/watch?v=isnBIJLxOw0

Автодиагностика Газель с двигателем УМЗ 421647 евро-4, проведенную автосканером Сканматик-2 : Автодиагностика с помощью Scanmatika-2

Умному не стыдно
назвать себе дураком,
дурак же, так про себя
никогда не скажет

«inpropart»

Моменты затяжки резьбовых соединений ГАЗель.

Наименование соединения

Моменты затяжки кгс • м
Свечи зажигания	3,0–3,5

Двигатели ЗМЗ-402.

Гайки крепления головки блока цилиндров

8,3–9,0
Гайки крепления болтов шатунов	6,8–7,5
Гайки крепления крышек коренных подшипников	10,0–11,0
Гайки крепления маховика	7,6–8,3
Гайки крепления картера сцепления к блоку цилиндров	2,8–3,6
Болт шкива коленчатого вала	17–22
Болты крепления нажимного диска сцепления	2,0–2,5
Гайки крепления впускного трубопровода и выпускного коллектора	1,5–3,0
Гайки крепления поддона картера	1,2–2,0
Болт крепления датчика-распределителя зажигания	0,6–0,8

Двигатели ЗМЗ-405, -406.

Болты крепления головки блока цилиндров:

окончательная затяжка

13,0–14,5

Гайки крепления болтов шатунов6,8–7,5Болты крепления крышек коренных подшипников10,0–11,0Болты крепления маховика7,2–8,0Болты крепления картера сцепления4,2–5,1Болт шкива коленчатого вала10,4–12,0Болты крепления нажимного диска сцепления2,0–2,5Болты крепления крышек распределительных валов1,9–2,3Болты крепления звездочек распределительных валов5,6–6,2Болты крепления крышки клапанов0,5–0,8Гайки крепления впускной трубы, болты крепления усилителя картера сцепления2,9–3,6Болты крепления шкива насоса охлаждающей жидкости, передней крышки головки цилиндров, крышки цепи, корпуса термостата2,2–2,7Болты крепления задней крышки блока цилиндров, поддона картера1,2–1,8Гайки крепления выпускного коллектора2,0–2,5

Двигатели УМЗ-4215.

Гайки крепления крышек коренных подшипников	12,5–13,6
Гайки болтов крышек шатунов	6,8–7,5
Гайки крепления стоек оси коромысел	3,5–4,0
Штуцер крепления масляного фильтра	8,0–9,0
Масляный фильтр	2,0–2,5
Гайки крепления головки блока цилиндров	9,0–9,4
Гайки крепления поддона картера	1,0–1,2
Болты крепления маховика	8,0–9,0
Болты крепления диска сцепления	2,0–3,0

Трансмиссия.

Гайки крепления фланцев валов раздаточной коробки*

20–28
Болты крепления картеров коробки передач	1,4–1,8
Болты крепления переднего и заднего картеров и крышек раздаточной коробки*	1,2–1,8
Гайки крепления карданной передачи к раздаточной коробке, переднему и заднему мостам	2,7–3,0
Болт крепления шлицевой вилки заднего карданного вала**	5,0–5,6
Гайки крепления ведущих фланцев переднего моста*	11–12,5
Гайки крепления рычага поворотного кулака*	11–12,5
Гайки крепления цапфы*	11–12,5
Болты крепления редуктора заднего моста с балкой типа банджо	5,5–7,0
Гайка крепления фланца ведущей шестерни переднего и заднего мостов	16,0–20,0

Ходовая часть.

Болты затяжки резинометаллических втулок

12,0–15,0
Гайки стремянок рессор	12,0–15,0
Гайки резервуара амортизаторов	9,0–15,0
Гайки крепления колес	30,0–38,0
Гайки стопорных штифтов шкворней поворотных кулаков*	3,2–3,6

Рулевое управление.

Гайки крепления шаровых шарниров рулевых тяг

7,0–10,0
Болты крепления поворотных рычагов к поворотным кулакам	11,0–12,5
Болты хомутов поперечной рулевой тяги	1,4–1,8
Гайки крепления кронштейна рулевого механизма к лонжерону	2,8–3,6
Болты крепления рулевого механизма к кронштейну	4,4–6,2
Гайка крепления рулевого колеса	6,5–8,0
Гайка крепления рулевой сошки	10,5–14,0
Гайки крепления клиньев карданных вилок	1,8–2,5

Тормозное управление.

Болты крепления тормозных скоб к поворотным кулакам

10,0–12,5
Болты крепления тормозных щитов	5,0–6,2
Болты крепления колесных цилиндров	1,4–2,0
Гайки крепления главного цилиндра к вакуумному усилителю	2,4–3,6
Гайки крепления вакуумного усилителя	1,2–1,7

Кузов фургонов и автобусов.

1 Двигатели, поставляемые на комплектацию, должны быть установлены на автомобили не позднее, чем через три месяца со дня отгрузки с предприятия-изготовителя.

2 Двигатели , поставляемых на комплектацию автомобилей, должны быть законсервированы в соответствии с инструкцией, действующей на предприятии-изготовителе и обеспечивать сохранность в течении 3-х месяцев с момента консервации. Хранится данные двигатели должны на складах и в закрытых неотапливаемых помещениях или под навесом. В указанных помещениях и под навесом не должны храниться кислоты и щелочи. При установке на автомобиль двигатель не должен требовать разборки, связанной с удалением защитных смазок.

3 Двигатели, поставляемые в запасные части, при хранении на складах должны быть упакованы в ящики (допускается, в зависимости от условий договора, поставлять двигатели без упаковки в ящики) и подвергнуты полной (наружной и внутренней) консервации и обеспечивать сохранность в течение одного года. К двигателям прикладывается инструкция по расконсервированию.

4 Подставы и ящики должны обеспечить надежное крепление двигателя, исключающее его повреждение при транспортировании, а также возможность механизированной погрузки и разгрузки двигателей. Допускается многоярусное (не более 3-х) складирование ящиков при хранении двигателей.

5 Документы, прилагаемые к двигателю, должны быть вложены в водонепроницаемый пакет и находиться внутри ящика или прикрепляться к двигателю.

10 КОНСЕРВАЦИЯ ДВИГАТЕЛЯ 4216

Консервация обеспечивает сохранность двигателей от коррозии на сроки:

— 3 месяца – на комплектующие заводы,

— 1 год — для внутреннего рынка,

— 2 года — на экспорт,

Консервация и упаковка двигателей должна производится в помещении с температурой не ниже 15 о С и относительной влажностью не выше 70%. Резкие колебания температуры и влажности не допускаются. Допускается увеличение влажности до 80% в течение времени, когда перепады температуры в помещении не превышают 5 о С.

При продолжительности транспортирования и хранения автомобилей, на которые установлены двигатели, свыше трех месяцев, в случае, если двигатель не подвергается периодическому запуску, предприятие-изготовитель автомобилей или предприятие, хранящее автомобили, должны произвести консервацию двигателя по инструкции, согласованной с предприятием-изготовителем двигателя.

Применяемые консервационные масла и присадки должны соответствовать следующим показателям, приведенным в таблице 7.

Показатели

ГОСТ 20799

ГОСТ 10877

ГОСТ 15171

ГОСТ 23639

АКОР-1

1 Содержание воды

следы

отсутствует

следы

2 Вязкость кинематич.

при 100 о С, сСт

при 40 о С, мм 2 /с

при 100 о С, мм 2 /с

3 Температура вспышки определяемая в открытом тигле, о С, не ниже

4 Содержание механических примесей, %, не более

отсутствует

5 Содержание свободных органических кислот, %, не более

6 Щелочное число, мг КОН на 1 г присадки, не ниже

Состав рабоче-консервационного масла:

— 8-10% АКОР-1 или 18-20% КП.

— остальное – масло И-40А или И-50А;

10.1 Консервация двигателей на срок хранения до 3 месяцев.

Консервация внутренних поверхностей двигателя совмещается с испытанием его на индустриальном масле И-40А или И-50А ГОСТ 20799.

10.2 Консервация двигателей на срок хранения до 1 года

1 Консервация внутренних поверхностей двигателя совмещается с испытанием его на индустриальном масле И-40А или И-50А ГОСТ 20799.

2 Для консервации поверхностей цилиндров в каждый цилиндр двигателя заливается через отверстие под свечи по 20 г рабоче-консервационного масла или консервационного К-17 подогретого до 40 о С. После заливки масла под свечи провернуть коленвал от стартера в течение 5-10 с или в ручную на 3-5 оборотов, свечи должны быть вывернуты.

3 Отверстия крышки корпуса термостата, патрубка дроссельного устройства, штуцера отопителя, выпускной трубы газопровода закрываются липким пластырем.

4 Клеммы подключения стартера и штыри разъемов датчиков, металлические части свечи, болты и гайки, не имеющие лакокрасочных и других защитных покрытий, промазываются пушечной смазкой или техническим вазелином или смесью для приготовления липкого пластыря (см. п.10.5.6).

10.3 Консервация двигателей на срок хранения 2-5 лет.

1 Консервация внутренних поверхностей двигателя производится путем заливки в картер консервационного масла К-17 или рабоче-консервационного масла, подогретого до 40 о С.

В качестве рабоче-консервационного масла можно использовать индустриальные масла И-40А или И-50А ГОСТ 20799 с добавлением 10% присадки АКОР-1 ГОСТ 15171 или 20% присадки КП ГОСТ 23639. Консервация двигателей производится по ГОСТ 9.014, вариант защиты ВЗ-1 или АЗ-2.

2 В картер двигателя выше уровня верхней метки «П» маслоуказателя на 100 мм заливается масло (см. п.10.5.1). Свечи вывертываются. В каждый цилиндр двигателя через отверстие под свечи заливается по 20 г рабоче-консервационного масла или консервационного масла К-17, подогретого до 40 о С. Затем проворачивается коленвал от стартера в течение 5-10 с или в ручную на 3-5 оборотов, после чего масло из картера сливается, свечи ввертываются. Металлические части свечей должны быть смазаны этим же маслом.

3 Дефекты лакокрасочного покрытия на двигателях, (вспучивания, сдиры) устраняются путем зачистки, обезжиривания хлопчатобумажной салфеткой ГОСТ 4644, смоченной в уайт-спирите и подкрашивания нитроэмалью НЦ 273 ТУ 6-10-895 (алюминиевая) и эмалью МС-17 ТУ 6-10-1012 (черная). Попадание эмалей на резино-технические изделия не допускается.

4 Окно вилки сцепления и окно коробки передач закрываются транспортными заглушками.

5 Заклеить липким пластырем: дроссельное устройство, штыри разъемов датчиков, заднее окно вентиляции генератора, отверстия крышки корпуса термостата, патрубка соединительного, патрубка подвода охлаждающей жидкости к печке, выпускной трубы газопровода, сливной краник, отверстие трубки регулятора разряжения в масляном картере, в картере сцепления – заглушку окна вилки включения сцепления, отверстия вентиляции и цилиндра привода выключения сцепления, заглушку отверстия для коробки передач.

6 Липкий пластырь готовиться путем пропитки парафинированной бумаги при температуре плюс 80-90 о С смесью следующего состава:

— рабоче-консервационного масла – 80%;

— церезин ГОСТ 2488 — 20%.

7 Наружные металлические детали двигателя, не имеющие лакокрасочного покрытия, промазываются смесью для приготовления липкого пластыря.

8 Наружные окрашенные поверхности двигателя консервации не подлежат.

9 При попадании консервационных масел на резино-технические и другие неметаллические изделия, масла необходимо удалить.

10.4 Требование безопасности.

— помещение, в котором проводятся работы по консервации, должно быть снабжено приточно-вытяжной вентиляцией;

— консервацию могут проводить работники, прошедшие специальный инструктаж и ознакомившиеся с приемами работ;

— лица, занятые на участках консервации, должны пользоваться средствами индивидуальной защиты;

— отходы консервационных средств необходимо убирать в закрывающиеся ящики.

Законсервированный двигатель рекомендуется хранить в чистом вентилируемом помещении с относительной влажностью в пределах 40-70% и температурой воздуха плюс 5 о С, не менее.

10. 5 Техническое обслуживание законсервированного двигателя.

Техническое обслуживание двигателя проводиться один раз в два месяца. При этом выполнять следующее:

— провести тщательный наружный осмотр двигателя;

— вывернуть свечи зажигания и провернуть коленчатый вал двигателя на 15 оборотов. Один раз в год перед проворачиванием коленчатого вала в цилиндры двигателя заливать по 30-50 гмасла;

— очистить от коррозии пораженные участки, очистить и окрасить их;

— проверить состояние всех приборов электрооборудования;

— устранить неисправности, обнаруженные при осмотре.

11 РАСКОНСЕРВАЦИЯ ДВИГАТЕЛЯ 4216

1 Удалить с деталей консервационную смазку, для чего их обмыть керосином или неэтилированным бензином. Особо тщательно удалить смазку с деталей, которые могут соприкасаться с резиновыми деталями или окрашенными поверхностями. Свечи тщательно промыть в неэтилированном бензине;

2 Провести ежедневное техническое обслуживание двигателя (см. п. 7.2.1).

12 ТРАНСПОРТИРОВАНИЕ ДВИГАТЕЛЯ 4216

1 Двигатели могут перевозиться всеми видами транспорта, обеспечивающих предохранение двигателей и упаковки от механических повреждений, сохранность их товарного вида от воздействия окружающей среды. Вид транспорта и упаковка оговаривается в договоре на поставку.

2 Группы условий транспортирования и хранения двигателей по
ГОСТ 15150 – 5 и 2 соответственно.

3 Масса двигателей упакованных в тару (четыре двигателя) для перевозки не более 1000 кг , упакованного в ящик (одного) двигателя — не более 250 кг .

4 Размеры грузового места двигателей, упакованных в тару – 2220х1220х1010 мм, упакованного в ящик – 1050х690х950 мм.

13 УТИЛИЗАЦИЯ ДВИГАТЕЛЯ 4216

Двигатель подвергается утилизации в соответствии с нормами, правилами и способами действующими в месте утилизации.

Гарантийный период эксплуатации двигателя в составе автомобиля составляет 24 месяцев при условии, что общий пробег за это время не превысит 60000 км .

Гарантийный срок эксплуатации исчисляется:

– на двигатели, поставляемые для комплектации – с момента исчисления гарантийного срока эксплуатации автомобиля, на котором установлен двигатель; при этом двигатель должен быть установлен на автомобиль не позже, чем через 3 месяца хранения его на складе завода-потребителя;

– на двигатели, поставляемые в запасные части – со дня продажи двигателя предприятиям-изготовителям.

В течение гарантийного периода ОАО «Ульяновский моторный завод» гарантирует безвозмездное устранение недостатков, возникших по вине и не оговоренных продавцом.

Порядок предъявления рекламаций, адреса гарантийных станций и адреса пунктов, осуществляющих замену (высылку) составных частей, преждевременно вышедших из строя в условиях эксплуатации по вине предприятия-изготовителя, указываются в руководстве по эксплуатации автомобиля.

В случае отсутствия в данной местности предприятий, выполняющих гарантийное обслуживание, необходимо обратиться или в организацию, продавшую автомобиль или двигатель, или направить письменное сообщение о выявленных недостатках по адресу: 432006, Ульяновск, ул. Локомотивная, 17,

Гарантийные обязательства утрачивают силу, если возникновение недостатков явилось следствием:

— невыполнение потребителем требований, изложенных в настоящем Руководстве и сервисной книжке;

— повреждение автомобиля, в том числе в результате аварии, если она произошла не по вине изготовителя;

— самостоятельная разборка или ремонт узлов и агрегатов двигателя;

— внесение потребителем или продавцом каких-либо изменений в конструкцию или комплектацию двигателя без согласования с ОАО «Ульяновский моторный завод»;

— замены потребителем стандартных узлов и агрегатов на другие, не предусмотренные нормативно-технической документацией ОАО «Ульяновский моторный завод»;

— использование двигателя на спортивных автомобилях.

С претензиями по некомплектности и по механическим повреждениям следует обращаться в торгующую организацию, продавшую автомобиль или двигатель.

В гарантийный период техническое обслуживание двигателя, предусмотренное сервисной книжкой, производиться за счет владельца.

Блок цилиндров двигателя УМЗ-4216 отлит из алюминиевого сплава заодно с чугунными гильзами цилиндров. Номинальный диаметр гильз 100 мм. Для более равномерного охлаждения гильз в межцилиндровых перемычках блока предусмотрены протоки для прохода охлаждающей жидкости.

Блок цилиндров, головка блока цилиндров, кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.

Головка блока цилиндров двигателя УМЗ-4216 из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного металлическим каркасом. Толщина прокладки в сжатом состоянии 1,5 мм. Для совмещения отверстий подвода масла на блоке цилиндров и прокладке, она должна устанавливаться выступом в сторону картера сцепления.

Каталожные номера деталей и узлов блока цилиндров двигателя УМЗ-4216.

После обкатки автомобиля, через 2000 километров пробега, и после каждого снятия головки блока цилиндров необходимо производить подтяжку гаек крепления головки с использованием динамометрического ключа. Подтяжку надо производить только на холодном двигателе.

Для обеспечения равномерного и плотного прилегания прокладки к головке блока и на блок цилиндров, затяжку гаек производить в последовательности указанной на рисунке ниже, в два приема. Первый раз — предварительно с меньшим усилием, момент затяжки 5,0-6,5 кгсм, второй раз — окончательно, момент затяжки 9,0-9,5 кгсм.

Порядок подтяжки гаек головки блока цилиндров двигателя УМЗ-4216.

Каталожные номера деталей и узлов головки блока цилиндров двигателя УМЗ-4216.

Кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.

Коленчатый вал двигателя УМЗ-4216 пятиопорный, отлит из высокопрочного чугуна. В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Моторное масло от коренных шеек в полости шатунных подводиться через сверленые каналы. К коренным шейкам масло поступают из каналов блока цилиндров. Передний конец коленчатого вала уплотняется самоподжимным сальником, работающим по наружной поверхности ступицы шкива коленчатого вала.

Передний конец коленчатого вала двигателя УМЗ-4216.

Усилие, направленное вдоль оси коленчатого вала при выключении сцепления, воспринимается упорными подшипниками, установленными на передней опоре коленчатого вала. Задний конец коленчатого вала также уплотняется самоподжимным сальником, работающим по цилиндрическому хвостовику диаметром 80 мм.

Уплотнение заднего конца коленчатого вала двигателя УМЗ-4216 с элементами уплотнения картера сцепления.

Каталожные номера деталей и узлов кривошипно-шатунного механизма двигателя УМЗ-4216.

Вкладыши коренных и шатунных подшипников коленчатого вала.

Вкладыши подшипников коленвала изготовлены из стальной ленты, залитой антифрикционным сплавом на основе алюминия.

Маховик.

Маховик двигателя УМЗ-4216 чугунный, со стальным зубчатым венцом для пуска двигателя стартером, крепиться к торцу коленчатого вала семью самостопорящимися болтами. Коленчатый вал отбалансирован в сборе с маховиком и сцеплением.

Шатуны.

Шатуны стальные, кованые, двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы. Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке. Стопорение гаек шатунных болтов и шпилек крепления крышек коренных подшипников выполнено анаэробным герметиком. В случае разборки указанных соединений необходимо тщательно удалить нанесенный герметик. При сборке на резьбовые части болта следует нанести свежий герметик и произвести затяжку соединения.

Поршневые пальцы.

Плавающего типа, пустотелые, стальные.

Поршни двигателя УМЗ-4216.

Поршни выполнены из алюминиевого сплава. В верхней части поршня имеется три канавки для поршневых колец. Юбка поршня в горизонтальном сечении имеет овальную форму. Большая ось овала перпендикулярна оси бобышек под поршневой палец. В вертикальном сечении юбка имеет так называемый бочкообразный профиль.

Поршневые кольца.

Устанавливаются по три на каждом поршне. Два компрессионных и одно маслосъемное. Кольца изготовлены из специального чугуна. Наружная поверхность верхнего компрессионного кольца имеет бочкообразный профиль и хромовое покрытие. Второе компрессионное кольцо имеет фосфатное покрытие темного цвета. На верхнем торце кольца имеется метка TOP. Рабочая поверхность кольца коническая с большим диаметром у нижнего торца кольца. Угол наклона образующей конуса 1 градус -1 градус 50 минут.

Маслосъемное кольцо с двумя хромированными выступами на рабочей поверхности. Маслосъемное кольцо имеет радиальный расширитель в виде браслетной пружины. При установке колец на поршень стыки колец должны быть разведены по отношению друг к другу на 120 градусов.

Двигатель УМЗ — 341 для мотоблока Агро

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ — 341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных. Первоначально он создавался для мотоблока «Агрос».

Официальный сайт производителя двигателя УМЗ 341 — www.umpo.ru

Двигатель для мотоблока Агро УМЗ-341 — руководство по эксплуатации скачать

Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу двигателя УМЗ — 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с сайта завода производителя)

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустойчивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюратора необходимо снять поплавковую камеру и проверить состояние поплавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Более подробно регулировки смотрите в инструкции по эксплуатации на двигатель для мотоблока Агро УМЗ-341

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan — видео

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

Смотрите также:

УМЗ 4216 регулировка клапанов

УМЗ 4216 регулировка клапанов напомнит о необходимости своего проведения регулировки, образованием в моторном отсеке автомобиля характерного клацающего, металлического звука, который и является первым сигналом к тому, что клапана нужно отрегулировать, в связи с нарушением необходимого зазора.

У двигателя УМЗ 4216 регулировка клапанов не относится к категории серьезного ремонта. Скорее это необходимое техническое обслуживание, позволяющее нормализовать качественную работу двигателя автомобиля УМЗ 4216. Провести регулирование клапанов можно в ремонтном сервисном центре, но если Вы обладаете, какими, либо начальными техническими навыками, и имеете желание, проделать регулировку можно и самостоятельно.

Конечно, перед началом работы не лишним занятием будет ознакомление с самой техникой регулировки клапанов УМЗ 4216, информацию о которой можно почерпнуть в технической документации данной марки автомобиля. Для выполнения работы Вам, в обязательном порядке, понадобятся некоторые гаечные ключи, один из которых должен быть на 36”. Он будет необходим при повороте коленного вала двигателя машины, в процессе регулировки клапанов УМЗ 4216.

Затем, нужно снять крышку клапанов, открутив болты. Заодно обратите свое внимание на состояние прокладки под крышкой. В случае необходимости замените ее. Если автомобиль УМЗ 4216 оборудован инжекторной системой впрыска топлива, получить доступ к клапанам Вам будет проще, так, как при этом не придется снимать ресивер. Необходимо, также, для удобства, отсоединить шланги и части мешающей электропроводки.

Затем выставьте положение коленного вала. Метка на звездочке коленвала должна совпасть с меткой на шпонке, установленной рядом с приводом вентилятора. При помощи ключа на 36” выставьте коленвал, чтобы метки совпали. Говоря о последовательности регулировки клапанов УМЗ 4216, сначала выставляются клапана 1246. После этого, нужно провернуть коленвал, и отрегулировать клапана 3578. Зазор должен быть, на горячем двигателе – 0,3, на холодном – 0,35-0,4. По окончании регулировки клапанов УМЗ 4216 установите клапанную крышку на предназначенное место и заведите двигатель автомобиля, с целью проверки его работы. При правильной регулировке всяческий посторонний звук из моторного отсека должен пропасть.

Еще по теме

Двигатель

417-й модели: особенности, технические характеристики

УМЗ 417 — двигатель, созданный специально для внедорожников Ульяновского автомобильного завода: УАЗ-469 и УАЗ-452. Этот агрегат заменил двигатель 414-й модели.

Общие сведения о двигателе

Двигатель УМЗ-417 (фото внизу) имеет классическое вертикальное, рядное расположение группы цилиндров. По своему типу мотор относится к четырехтактным агрегатам с карбюраторной системой принудительной подачи топлива.Охлаждение мотора тоже организовано традиционно для ДВС и представляет собой замкнутый контур, заполненный жидкостью, циркуляцию которой обеспечивает специальный насос. Моторное масло в агрегаты агрегата подается под давлением с дальнейшим разбрызгиванием.

Двигатель УМП-417: технические характеристики

Количество цилиндров (шт.) — 4.
Объем (см. Куб) — 2445.
Диаметр одного цилиндра 92,0 мм.
Высота хода поршня 92,0 мм.
Степень сжатия 7.0.
Общее количество клапанов (шт.) — 8 (по паре на каждый цилиндр).
Тип синхронизации — OHV.
Мощность двигателя (при частоте вращения коленчатого вала 4 тыс. Об / мин) 92 л. от.
Значение крутящего момента 172Нм, при 2200 об / мин.
Рекомендуемый тип бензина — A 76.
Расход топлива (л / 100 км): городской режим — 14,5, проселочная дорога — 8,4, смешанный режим — 10,6.
Масло 5,8 л. (первый залив, следующий — 5 литров).
Норма расхода масла на дым — 100 г на тысячу км.
Масса двигателя (кг.) — 166.
Рабочий ресурс — 150 тыс. Км.

Особенности двигателя по сравнению с предшественниками

Прежде всего, следует отметить, что двигатель 417-й модели, который УАЗ начал выпускать в 1989 году, практически аналогичен силовому агрегату из Заволжья. — ЗМЗ-402, выпуск которого начат в 1981 году. Устанавливается на автомобили серий «Волга» и «Газель».И отличия друг от друга не очень значительны.

Поэтому говорить о том, что УМП-417 получил совершенно новую ГБЦ, по сравнению с УМП-414, можно только с натяжкой, так как она похожа на головку ЗМЗ-402, но по сравнению со «старым» Оазом. двигателя, степень сжатия увеличилась с 6,7 до 7.

Реальные изменения коснулись механизма газораспределения. В первую очередь установили новый распредвал и выпускной клапан (диаметр капота увеличился с 44 мм до 47 мм), при этом впускные клапаны остались прежними (36 мм).Кроме того, была изменена форма выпускного коллектора, который теперь представлял собой схему 4-1, то есть четыре патрубка от цилиндров сходились в один.

Сам блок отлит из алюминия, гильзы — из чугуна. В двигателе 417-й модели они посажены через прокладки из маслостойкой резины — это одно из слабых мест этого мотора, так как общая прочность агрегата снижена. Кстати, у ЗМЗ-402 прокладки на медные гильзы. Кроме того, на УМЗ-417 более ранних выпусков ребра жесткости не предусматривались, они появились позже.

Еще одно отличие ЮМЗ от ЗМЗ в том, что на кузове есть специальное крепление для масляного фильтра ВАЗ (ВАЗ-2101).

Коленвал и распредвалы, поршни с кольцами, толкатели и шатуны на двигателе 417-й модели такие же, как на ЗМЗ-402. Гильзы цилиндров разные, так как посадка разная из-за прокладок. Маховик двигателя ЮМЗ больше в диаметре и тяжелее; колокол, соответственно, тоже имеет увеличенные размеры.

Еще одним слабым местом двигателя является начинка: если в ЗМЗ он закладывается в специальные пазы в блоке цилиндров и крышке коленчатого вала, то у УМЗ навинчивается на мост и обжимается сверху стальными пластинами, что снижает герметичность. сустава.

Двигатель УМП-417: отзывы владельцев

Если анализировать отзывы владельцев УАЗа, на котором установлен 417-й двигатель, в целом они отмечают уникальную надежность агрегата. Двигатель может сохранять работоспособность даже после сильного перегрева. Его реальный ресурс значительно превышает заявленный заводом, при этом двигатель неприхотлив и вполне может нормально работать на плохом бензине и некачественном масле.

Но есть и минусы:

Если в двигателе ЗМЗ водяная помпа качает антифриз в блоке цилиндров, а выбор из ГБЦ, то в УМЗ и поток, а выбор происходит из головки, как следствие , мотор остывает неравномерно и часто перегревается.
Поскольку выпускной коллектор выполнен по схеме 4-1, то на средних и высоких оборотах двигатель, как говорится, «не тянет».
Слишком большой расход бензина для заявленной мощности.
Просачивание масла через негерметичные соединения и даже через сам блок (низкое качество отливки корпуса, приводящее к образованию крупных пор, приводит к образованию микроканалов, по которым масло может попадать как наружу, так и в теплоноситель) .
Отсутствие качественных запчастей.
Необходимость регулировки тепловых зазоров в клапанах.

Модификации двигателя

УМП-417.10 — устанавливается на УАЗ-3151. Мощность — 92 л. с участием. Двигатель разработан под бензин марки А 76.

УМП-4175.10

— имеет повышенную компрессию — 8,2. Мощность — 98 л. с участием. Бензин — Au 92. Устанавливается на автомобили серии «Газель».

УМП-4178.10 — в качестве улучшения получил новый впускной коллектор, под карбюратор с двумя камерами.

УМП-4178. 10.10. — разработан для линейки УАЗ. Для модернизации в нем была использована головка блока от УМП-421, а асбестовая набивка коленвала заменена на сальник.

Техническое обслуживание двигателя

Известно, что своевременное техническое обслуживание двигателя позволяет значительно продлить срок его службы. Поэтому масло в двигателе, чтобы продлить ему жизнь, нужно менять каждые 10 тысяч км. Картер и маслоохладитель включают 5,8 л, несъемный остаток при последующей замене равен 0.5-1 л. Вместе с маслом меняется и фильтр (подходит от ВАЗ — 2101).

Регулировку тепловых зазоров на клапанах проводить через каждые 15 тыс. Км пробега.

vierol-shop.de

Выберите модель

Выбрать manufacturerAbarthACAccess MotorcyclesAcerbiAckermannActmAcuraAcura (GAC) Адли MotorcyclesADRAebiAECAeon MotorcyclesAgcoAgco AllisAgraleAgrale MotorcyclesAgriaAgrifacAgromashAgromehanikaAixamAl-GhaziAlbanyAlbionAlcatelAlfa RomeoAlfarome / Fiat / LanciAlfred ZieglerAllardAllgaierAllis-ChalmersAlpheonAlpinaAlpineAlvisAM GeneralAmazonas MotorcyclesAMCAmerican AustinAmerican BantamAmericanmotors (Форд) AMWAnadolAnchiAndoriaAnfiniAntonio CarraroApalAppia MotorcyclesAprilia MotorcyclesAriel MotorcyclesArmatracArmstrong SiddeleyAROArtegaAscaAshok LeylandAsia MotorsAsiastarAsiawing MotorcyclesAskam (Fargo / Desoto) Aston MartinAstraAsünaAtheyAuburnAudiAudi (Faw) AusaAustinAustin-HealeyAustin / MGAuthiAuto UnionAutoarAutobianchiAutodromoAutosanAutozamAuverlandAuwärterAUXAvantiAviaAvia (Миса) AWDAyatsBahmanBaicBaic BjevBaic HuansuBaic WeiwangBaic YXBaiyunBAJ ET FondBajaj MotorcyclesBajaj TempoBaojun (SGMW) BaolongBaotian MotorcyclesBargamBarigelliBarkasB arreirosBartolettiBasakBattaglinoBautzBAWBCSBedfordBeeline MotorcyclesBeibenBeijing Benz (BBDC) BelarusBellierBenaluBendeBenelli MotorcyclesBentleyBergmeisterBerkhofBerlietBernaBerthoudBertojaBertoneBesturn (Faw) Бета MotorcyclesBharatbenzBIABimota MotorcyclesBIO AutoBisuBitterBizonBlmcBluebirdBluecarBM TractorsBMCBMWBMW (Brilliance) БМВ MotorcyclesBobcatBogdanBolganBombardierBondBonettiBorgwardBourgionBovaBPG MotorcyclesBPWBrabusBrandy MotorcyclesBranson TractorsBrava MotorcyclesBredamenarinibusBremachBricklinBrillianceBristolBrixton MotorcyclesBroshuisBucherBucher SchörlingBuell MotorcyclesBuessingBuforiBugattiBuickBuick (SGM) Bultaco MotorcyclesBYDC & CC. a.mCadillacCadillac (SGM) CaetanoCagiva MotorcyclesCallawayCaloi MotorcyclesCamcCan-Ам (Brp) CarbodiesCardiCaronCarraroCaruelleCasaliniCase IHCaterhamCaterpillarCCM MotorcyclesCerro MotorcyclesCezeta MotorcyclesCF Мото MotorcyclesChallengerChamonixChanaChanganChangfengChangheChanglinChatenetCheckerChenglongChereauCheryChevroletChevrolet (SGM) Шевроле (SGMW) ChryslerChrysler (BBDC) CHTC AutoChtz-UraltracCisitaliaCitroënCitroën (ДФ-PSA) Ситроен / PeugeotClaasCMCCobusCodaColeart EssieuxColeman MilneComecoComettoCommerCordCowinCranecarrier CompanyCrosleyCumminsDaciaDadiDaedongDaelim MotorcyclesDaewooDAFDafra Моторс MotorcyDaihatsuDaihatsu (Faw) DaimlerDallasDangelDatsunDayang MotorcyclesDayunDayun MotorcyclesDE Л.А. ChapelleDE LoreanDE TomasoDelageDelahayeDelvanoDemagDEN Oudsten BussenDenningDennisDennisonDenzaDerbi MotorcyclesDerwaysDesotoDeutsche KockumDeutz-FahrDfskDgofDieciDina (Даймэкс) DinglerDKWDodgeDollDon-BurDongfengDongfeng (Dfac) Дунфэн (ОФАУ) Дунфэн (DFL) Дунфэн (ДФМ) Дунфэн FengduDon gfeng XiaokangDongnan (Soueast) DonkervoortDoppstadtDormobileDRDrögmöllerDSDS (CAPSA) Ducati MotorcyclesDuesenbergDuewagDupleDursoDuryeaEagleEastern тренер WorksEbroECM MotorcyclesEcovracEffaEffediEfiniEicherEL DetalleEmco MotorcyclesEmgrand (Geely) EnasaEngesaEnglon (Geely) EnrangerEnvemoEOS CoachERFEribaESMEssexEtsongEunosEuromot MotorcyclesEuropestarEurostarEvobusExcaliburFahrFamsaFamsa MotorcyclesFantic MotorcyclesFAPFaresinFarmerFarmtracFaunFAWFAW JiefangFAW JilinFAW TianjinFederalFendtFengshenFengxing (Дунфэн) FenwickFerquiFerrariFFBFiatFiat (GAC) Fiat (Нанкин) Fiat / LanciaFilliatFirst TractorFiskerFlieglFloorFlxible CorporationFMCFNMFodayFoden TrucksForceFordFord (Чанань Ford (Jmc) Ford Азия / ОкеанияFord AustraliaFord NEW HollandFord OtosanFord USAForetravel MotorhomeForlandFortaFotonFPVFQT MotorFranklinFrappaFrazerFrazer NashFreemanFreightlinerFruehaufFSOFTFFuqiFuso MotorcyclesGeno MotorcyclesGeno MotorcyclothingGenCarelli Gon аль TrailersGeneric MotorcyclesGenesisGenxt MotorcyclesGEOGergen JungGerman Е-CarsGhiggeri MotorcyclesGilbernGilera MotorcyclesGilligGinafGinettaGlasGleagle (Geely) GleanerGloggerGMCGolazGolden DragonGoldhoferGoldoniGonowGöppelGottwaldGovecs MotorcyclesGrahamGraham PaigeGray & AdamsGreat WallGrecavGregoireGroveGrozGruauGueldnerGuerrero MotorcyclesGuhurGuizhouGüleryüzGurgelGUY MotorsHafeiHagieHaima (Faw) Хаима (Чжэнчжоу) HanjiangHanomagHanomag HenschelHanomag RheinstahlHanteng AutosHaobao MotorcyclesHaosen MotorcyclesHarbinHardiHarley-Дэвидсон MCHartford MotorcyclesHattat TraktörHavalHawtaiHeibaoHengtongHenschelHercules MotorcyclesHero Электрический MCHero MotorcyclesHesket MotorcyclesHesstonHeuliezHicomHigerHillmanHindustanHinoHispano-SuizaHitachiHmracing MotorcyclesHobbycarHoldenHolderHolmerHondaHonda (Дунфэн Honda (Gac) Мотоциклы HondaHongqiHonkerHorex МотоциклыHotchkiss BrandHousehamHSVHualiHuanghaiHuasongHuayangHudsonHumbaurHumberHummerHupmobileHürlimannМотоциклы HusabergHusqvarna M otorcycleHymerHyosung MotorcyclesHyundaiHyundai (Пекин) Hyundai (Huatai) IcmlIESIKAIkarbusIkarusIMEImecaIMTInbusИндийские мотоциклыIndigoInfinitiInfiniti (Dongfeng) InnocentiInokomInternationalInternational Harv. IntrallIO Е самокат MCIran Khodro (Samand) IrisbusIrizarIrmscherIros MotorcyclesIsderaIsekiISHIsotta FraschiniIsuzuIsuzu (Цзянси) Italjet MotorcyclesIvecoIveco MagirusIZHJACJaguarJaguar (Chery) Джава MotorcyclesJCBJeepJeep (Бау) Джип (BBDC) Джип (Bjc) Джип (GAC FCA) JefferyJelczJensenJianghanJiangnanJianshe MotorcyclesJiefangJinbei (Яркость) JinchengJinggongJinmaJMCJmstar MotorcyclesJohn DeereJohnny ПАГ MCJonckheereJonwayJoylongKaazKaelbleKahena MotorcyclesKaiserKälbleKamaKamagKamazKanda MotorcyclesKandiKarmannKarosaKarrierKarryKarsanKasinski MotorcyclesKässbohrerKavzKawasaki MotorcyclesKawei AutoKeeway MotorcyclesKeller MotorcyclesKempfKenworthKHDKIAKIA (Dyk) Кикай MotorcyclesKinetic MotorcyclesKing LongKingstarKiotiKirovski ZavodKnausKoenigseggKögelKonisa MotorcyclesKramerKrauss-Maffei AGKreidler MotorcyclesKroneKruppKSR Мото MotorcyclesKTMKTM MotorcyclesKuba Мотор MCKubotaKymco MotorcyclesLadaLafonLaforzaLagondaLamberetLamborghiniLanciaLand RoverLand Rover (Chery) LandiniLandtech.SchönebeckLandwind (СВК) LangendorfLanz + MartiLasalleLaverdaLaverda MotorcyclesLAZLDVLeaheadLectric MotorcyclesLegnano MotorcyclesLegras IndustriesLeveques (прицепов) LexusLeylandLeyland-DafLeyland-Грузовой RoveLeyland-InnocentiLiazLiaz (рус) LifanLifan MotorcyclesLight АВТОМОБИЛЯ CompanyLigierLincolnLindnerListerLloydLML MotorcyclesLobiniLocomobileLohia MotorcyclesLohrLoncin MotorcyclesLorraine (Плакстон) LotusLotus (Янгман) LS TractorLTILuazLuxgenLuxxon MotorcyclesLuzhongLynk & COMacdonMackMafersaMagirus-DeutzMagyarMahindraMahindra MotorcyclesMahindra RenaultMaico MotorcyclesMalaguti MotorcyclesMANMaple (СМА) MarbusMarcopoloMarcosMarlinMarmonMarutiMaruti SuzukiMaschioMaseratiMash MotorcyclesMassey FergusonMassoMastrettaMatchedjeMatraMatrotMauriMaxus (SAIC Motor) MaybachMAZMaz-ManMazdaMazda (Changan) Мазда (Faw) Мазда (Хайнань) MazzottiMBK MotorcyclesMC CormickMCIMclarenMCVMCWMDWMebeaMegaMegelli MotorcyclesMeierlingMeiliMenariniMercedes-BenzMercedes-Benz (BBDC) Мерседес (Fjda) MercuryMeritorMerkurMe rloMetacoMetrocabMevosaMGMG (Нанкин) MG (SAIC): MH MotorcyclesMIAMicrocarMiddlebridgeMieleMinelliMinerva MotorcyclesMiniMistrallMitsubishiMitsubishi (BBDC) Mitsubishi (Bjc) Мицубиси (GAC) Мицубиси (Soueast) Mitsubishi LonsdaleMitsuokaMiza MotorcyclesMobility VenturesMondial MotorcyclesMontenegroMonto MotorcyclesMontraconMorganMorrisMoskvichMoto Guzzi MCMoto-Морини MCMotobi MotorcyclesMotomel MotorcyclesMotorrad MotorcyclesMotowell MCMowagMRX MotorcyclesMudanautoMulticarMultixMV Agusta MotorcycleMVK MotorcyclesMWMMZ MotorcyclesNAC Iveco (Naveco) NärkoNashNasrNavistarNaylorNazaNDYNeoplanNEW FlyerNEW HollandNewayNipponia MotorcyclesNissanNissan (Дунфэн) Ниссан (Чжэнчжоу) МИУ MotorcyclesNobleNogeNooteboomNorton MotorcyclesNovabusNSUÖafOaklandOkinoi MotorcyclesOldsmobileOltcitOMOnanOpelOptareOrchard (OMC) Орчард RiteOrlandiOrthausOscaOshiro MotorcyclesOshkoshOtokarOtomarsanOtoyolPaccarPackardPactonPadanePaganiPailtonPanavPanhardPanozPantherPasqualiPaunyPaykanPAZPegasoPerliniPeroduaPeterbiltPe ugeotPeugeot (ДФ-PSA) Peugeot MotorcyclesPfanzeltPGOPGO MotorcyclesPiaggioPiaggio MotorcyclesPierce-ArrowPininfarinaPlaxtonPlymouthPoclainPolarsunPolmoPontiacPorschePreetPremierPrevostPrim-BallPronarProtonPuchPuch MotorcyclesPumaPyeonghwa (PMC) QinglingQorosQuadro MotorcyclesQvaleRabaRAMRamblerRangerRapidRasantRavonRayton FissoreReeve BurgessReformRegal Raptor MCReischRelianceReliantRelyRenaultRenault (Дунфэн) Рено SamsungRenault TrucksRendersREOReva (Махиндра) Rewaco MotorcyclesREX MotorcyclesRieju MotorcyclesRiemecoRiichRileyRivero MotorcyclesRoburRockwellRoewe (SAIC) RogatorRokon MotorcyclesRolfoRolls-RoyceRomania MANRomanitalRootesRostselmashRov / Tri / Зубец / Aus / MGRov / Triu / JAGU / AustinRoverRover / AustinRover / Триумф / AustinRoyal Энфилд MCRTIRUFSaabSachs MotorcyclesSae-SmbSaetaSAFSafrarSaic HuizhongSaic MotorSaic-Iveco HongyanSaipaSaleenSalevSAMSameSampo RosenlowSamsungSANSanglas MotorcyclesSantanaSAOSaturnSaurerSavaSaviemSbarroScammellScaniaSchanzlinSchmitz CargobullSchwarzmülle rScionScomadi MotorcyclesSeatSeddon AtkinsonSeddon DieselSetraSFM MotorcycleSGM SaabShaanxiShacmanShanghaiShanghai HuizhongShanghai WanfengShaolin AutoShelbyShenyeSherco MotorcyclesShibauraShifengShinerayShineray MotorcyclesShuanghuanShuguangSiamSiccaSileoSimcaSimon Глостер SaroSimson MotorcyclesSingerSinotruk (CNHTC) SipaniSisuŠkodaŠkoda (SVW) SmartSmithSMLSnviSolarisSolisSolo MotorcyclesSommerSommer MotorcyclesSonalikaSoueastSoyatSpartanSpectreSperanzaSpierings KranenSpitzer SiloSpykerSRTSsangyongStandardStanguelliniStasSterlingSterling TrucksStevens-DuryeaSteyrStokataStreetscooterStudebakerStutzSubaruSuerSunbeamSundown MotorcyclesSunwinSuzukiSuzuki (Changan) Сузуки (Чанхэ) Suzuki MotorcyclesSwarajSWM MotorcyclesSWM MotorsSyltoneSYM MotorcyclesT. j.frazierTabbertTACTagazTalbotTalbot-LagoTAMTataTatraTatsaTaxo-ObermaierTazzariTecnomaTemsaTerberg-BenschopTerexTeslaTGB MotorcyclesThairungThinkTianmaTianqi Meiya AutoTimoneyTitanTmracing MotorcyclesTobeTofasTomos MotorcyclesTongbaoTongjiafuTongtianTornax MotorcyclesToyotaToyota (Faw) Toyota (GAC) TrabantTrabosaTracomTraxx MotorcyclesTRI RingTridentTriumphTriumph MotorcyclesTroliga BUSTrollerTrouilletTTZTuckerTurbho MotorcyclesTürk FiatTVRTVS MotorcyclesTYMUAZUD TrucksUFOUM MotorcyclesUMMUMZUnic-SimcaUnipowerUralazUrsusUzelVAGValpadanaValtraValxVAMVAN HoolVauxhallVDLVEB Fz.-WerkeVectorVEMVenirautoVento MotorcyclesVenturiVenuciaVeremVersaliteVespa MotorcyclesVetterViasaVibertiVibgyor MotorcyclesVictory AutoVictory MotorcyclesViseonVM 77VMEVolgaVolgabusVolgogradVolvoVolvo (Changan) Volvo AsiaVolvo ConstuctionVPGVuhlVWVW (Faw) VW (SVW) Vw-PorscheVW / SeatVyrus MotorcyclesWanfengWangye MotorcyclesWartburgWAWWeinsbergWeituoWestern StarWestfieldWhiteWhite MotorWiesmannWilkWillysWintersteigerWolgaWolseleyWorkhorseWulingWuling (SGMW) Wuyang MotorcyclesXcmgXgjao MotorcyclesXinkaiXTZYagmurYamaha MotorcyclesYanmarYcacoYema AutoYezdi MotorcyclesYingzhiYobykes MotorcyclesYogomoYTOYuejinYugoYulonYunqueYutongZanella MotorcyclesZanelloZastavaZAZZDZenos CarsZero MotorcyclesZetorZhinuo (Zinoro) Чжунхуа (Яркость) Zhongxing (Zte) ZikunZILZorziZotyeZTSZuendappZündapp Мотоциклы

Выбрать модель

‹предыдущий

Двигатель ЮМЗ-417: характеристики, ремонт

Силовой агрегат ЮМЗ-417 представляет собой классический мотор с четырьмя рядами цилиндров. Обычный коленчатый вал используется для приведения в действие поршней. Двигатель оборудован карбюратором, контактным распределителем подачи топлива и газораспределительным устройством типа OHV, обеспечивающим более низкое расположение распределительного вала. Рассмотрим его характеристики и особенности.

Описание

Двигатель УМЗ-417 имеет алюминиевый блок головок цилиндров и корпус. Чугунные гильзы устанавливаются в блок с помощью уплотнительных колец из резины. Эта конструкция относится к отрицательным моментам двигателя, так как снижает его прочность.

Рассматриваемый силовой агрегат является усовершенствованной версией УМЗ-4141, имеет аналогичную комплектацию с двигателем ЗМЗ-402. Отличия UMP-417 от предшественника:

Улучшенное сжатие.
Распредвал другого типа.
Наличие увеличенных впускных клапанов.
Повышенная степень сжатия.

Некоторые модификации данного двигателя комплектуются коленчатым валом 421-й серии, устанавливаемым без сальникового уплотнения. От ЗМЗ двигатель отличается только гильзами цилиндров, которые размещены с помощью медных прокладок, обеспечивающих дополнительную прочность агрегата.

Модификации

Разработано несколько вариаций рассматриваемого двигателя. Наиболее популярными среди них являются следующие модификации:

УМП-417.10. Этот двигатель работает на топливе АИ-76, устанавливался на «УАЗ» под кодом 3151.
Версия 4175.10 — устанавливается на «ГАЗель», мощность увеличена до 98 лошадиных сил. Компрессия мотора составляет 8,2, чего достаточно для использования бензина с октановым числом 92.
Модификация 4178.10 — считается самой распространенной моделью, оснащена карбюратором с парой камер, позволяет управлять ГБЦ от 421-го УАЗа. Кроме того, коленчатый вал этой модели снабжен сальником, а допустимо взаимодействие с гидроусилителем руля или диафрагменной муфтой.

Технические характеристики УМЗ-417

Ниже приведены параметры технического плана рассматриваемого энергоблока:

Рабочий объем 2445 куб.
Мощность — 92 «коня».
Прогиб 4000 оборотов в минуту.
Количество цилиндров 4.
Ход поршня — 92 мм.
Компрессия — 8.2.
Объем масляного бачка 5,8 л.
Система смазки сложного типа (разбрызгивание плюс давление).
Расход топлива 10,6 л / 100 км в смешанном режиме.
Охлаждение — жидкостный блок принудительного типа с закрытой вентиляцией.
Масса — 166 кг.
Рабочий ресурс — 150 тысяч километров.

Техническое обслуживание и неисправности

Двигатель УМЗ-417 прост в профилактике и обслуживании. Требуется периодическая замена моторного масла (каждые 10 тыс. Км) и регулировка тепловых зазоров на ГРМ (после 15 тыс. Км).

Возможные неисправности двигателя перечислены ниже:

Посторонние шумы или стук при работе электростанции. На это могут повлиять неразрешенный зазор клапанов, деформация шатунов, неисправность в распредвале агрегата.
Явная вибрация при запуске и работе двигателя. Среди причин: нарушение балансировки кривошипно-шатунного блока, неправильная регулировка карбюратора, сбой в контактной системе зажигания.
Перегрев двигателя. Это может быть связано с выходом из строя термостата, появлением атмосферной пробки в контуре охлаждения или неисправностью водяного насоса.

Модернизация

Карбюраторные двигатели УАЗ ЮМЗ-417 часто подлежат доработке, которая направлена на увеличение мощности агрегата.Один из способов — заменить существующий узел инжекторной системой. Стоимость такой переделки не всегда оправдана, поскольку проще приобрести новый мотор с распределенным впрыском.

Среди других способов модернизации рассматриваемого двигателя можно выделить такие моменты как:

Проведение балансировки цилиндро-поршневого агрегата.
Путем фрезерования головки блока до 95 миллиметров сжатие увеличено до уровня 9,2.
Поменять имеющийся штатный распредвал на аналог с узкофазным профилем.
Выполнение проточки тактов выхлопа до 39 миллиметров с установкой подходящих ГРМ.
Установка выпускного коллектора от 421-й модели.
Сменный выпускной патрубок диаметром 51 мм.

Эти манипуляции позволят увеличить мощность силового агрегата до 100 лошадиных сил.

Ремонт УМЗ-417

Ремонт рассматриваемого двигателя делится на текущий и капитальный ремонт. В первом случае восстанавливается работоспособность отдельных деталей или их замена.В капитальной части предусмотрено полное восстановление параметров двигателя до номинальных, путем полной установки переборки. Для этого требуется разборка мотора.

Причины капремонта двигателя ЮМЗ-417:

Значительное снижение мощности двигателя.
Редукция масла в контуре смазки.
Заметное увеличение расхода масла (с 450 грамм на 100 км).
Дым силовой агрегат.
Увеличение расхода топлива.
Посторонние шумы и шумы при работе, а также снижение степени сжатия.

Результат

Проводя ремонтные работы с данным мотором, следует придерживаться определенных правил. При разборке силового агрегата необходимо проверить каждый элемент на износ и возможность его дальнейшей эксплуатации.

Восстановить ресурс двигателя можно путем полной или частичной замены изношенных деталей или их реанимации, если это рационально.Чаще всего замене подвергаются шатун и коренные подшипники распределительного вала, седла клапанов, втулки и другие активные детали.

Проводя ремонт, нужно помнить стандартные зазоры и натяжение ГРМ. Ухудшение этих показателей приводит к нарушению взаимодействия трущихся деталей, их плохой смазке. Это приводит к ускоренному износу элементов. Не забывайте ставить метки в местах последующей установки других подходящих запчастей.

Следует отметить, что уменьшение контрольных размеров также недопустимо, так как приводит к ухудшению теплоотдачи поршней и втулок. Это приводит к чрезмерному перегреву. Перед началом работы силовой агрегат УМЗ-417 следует очистить от примесей и промыть. Сам процесс желательно проводить на вертушке.

% PDF-1.6 % 1031 0 объект > endobj xref 1031 213 0000000016 00000 н. 0000005833 00000 н. 0000006043 00000 н. 0000006072 00000 н. 0000006124 00000 н. 0000006184 00000 п. 0000006334 00000 н. 0000006418 00000 н. 0000006499 00000 н. 0000006582 00000 н. 0000006665 00000 н. 0000006748 00000 н. 0000006831 00000 н. 0000006914 00000 п. 0000006997 00000 н. 0000007080 00000 н. 0000007163 00000 н. 0000007246 00000 н. 0000007329 00000 н. 0000007412 00000 н. 0000007495 00000 н. 0000007578 00000 н. 0000007661 00000 н. 0000007744 00000 н. 0000007827 00000 н. 0000007910 00000 п. 0000007993 00000 н. 0000008076 00000 н. 0000008159 00000 п. 0000008242 00000 н. 0000008325 00000 н. 0000008408 00000 п. 0000008491 00000 п. 0000008574 00000 н. 0000008657 00000 н. 0000008740 00000 н. 0000008823 00000 н. 0000008906 00000 н. 0000008989 00000 н. 0000009072 00000 н. 0000009155 00000 н. 0000009238 00000 п. 0000009321 00000 п. 0000009404 00000 п. 0000009487 00000 н. 0000009570 00000 п. 0000009653 00000 п. 0000009736 00000 н. 0000009819 00000 п. 0000009902 00000 н. 0000009985 00000 н. 0000010068 00000 п. 0000010151 00000 п. 0000010234 00000 п. 0000010317 00000 п. 0000010400 00000 п. 0000010483 00000 п. 0000010566 00000 п. 0000010649 00000 п. 0000010732 00000 п. 0000010815 00000 п. 0000010898 00000 п. 0000010981 00000 п. 0000011064 00000 п. 0000011147 00000 п. 0000011230 00000 п. 0000011313 00000 п. 0000011396 00000 п. 0000011479 00000 п. 0000011562 00000 п. 0000011645 00000 п. 0000011728 00000 п. 0000011811 00000 п. 0000011894 00000 п. 0000011977 00000 п. 0000012060 00000 п. 0000012143 00000 п. 0000012226 00000 п. 0000012309 00000 п. 0000012392 00000 п. 0000012475 00000 п. 0000012558 00000 п. 0000012641 00000 п. 0000012724 00000 п. 0000012807 00000 п. 0000012890 00000 н. 0000012973 00000 п. 0000013056 00000 п. 0000013139 00000 п. 0000013222 00000 п. 0000013305 00000 п. 0000013388 00000 п. 0000013471 00000 п. 0000013554 00000 п. 0000013637 00000 п. 0000013720 00000 п. 0000013803 00000 п. 0000013886 00000 п. 0000013969 00000 п. 0000014052 00000 п. 0000014135 00000 п. 0000014218 00000 п. 0000014301 00000 п. 0000014384 00000 п. 0000014467 00000 п. 0000014550 00000 п. 0000014633 00000 п. 0000014716 00000 п. 0000014799 00000 п. 0000014882 00000 п. 0000014965 00000 п. 0000015048 00000 п. 0000015131 00000 п. 0000015214 00000 п. 0000015297 00000 п. 0000015380 00000 п. 0000015463 00000 п. 0000015546 00000 п. 0000015629 00000 п. 0000015712 00000 п. 0000015795 00000 п. 0000015878 00000 п. 0000015961 00000 п. 0000016044 00000 п. 0000016127 00000 п. 0000016210 00000 п. 0000016293 00000 п. 0000016376 00000 п. 0000016459 00000 п. 0000016542 00000 п. 0000016625 00000 п. 0000016708 00000 п. 0000016791 00000 п. 0000016874 00000 п. 0000016957 00000 п. 0000017040 00000 п. 0000017123 00000 п. 0000017206 00000 п. 0000017289 00000 п. 0000017372 00000 п. 0000017455 00000 п. 0000017538 00000 п. 0000017621 00000 п. 0000017704 00000 п. 0000017787 00000 п. 0000017870 00000 п. 0000017953 00000 п. 0000018036 00000 п. 0000018119 00000 п. 0000018202 00000 п. 0000018285 00000 п. 0000018368 00000 п. 0000018451 00000 п. 0000018534 00000 п. 0000018617 00000 п. 0000018700 00000 п. 0000018783 00000 п. 0000018866 00000 п. 0000018949 00000 п. 0000019032 00000 п. 0000019115 00000 п. 0000019198 00000 п. 0000019280 00000 п. 0000019362 00000 п. 0000019444 00000 п. 0000019526 00000 п. 0000019608 00000 п. 0000019690 00000 н. 0000019772 00000 п. 0000019854 00000 п. 0000019936 00000 п. 0000020018 00000 н. 0000020100 00000 н. 0000020182 00000 п. 0000020264 00000 п. 0000020346 00000 п. 0000020428 00000 п. 0000020510 00000 п. 0000020592 00000 п. 0000020674 00000 п. 0000020756 00000 п. 0000020838 00000 п. 0000020920 00000 н. 0000021002 00000 п. 0000021084 00000 п. 0000021166 00000 п. 0000021248 00000 н. 0000021330 00000 н. 0000021412 00000 п. 0000021494 00000 п. 0000021576 00000 п. 0000021658 00000 п. 0000021739 00000 п. 0000021820 00000 н. 0000022017 00000 н. 0000022564 00000 н. 0000022959 00000 п. 0000022998 00000 н. 0000023048 00000 п. 0000023304 00000 п. 0000023554 00000 п. 0000023658 00000 п. 0000025837 00000 п. 0000026387 00000 п. 0000026643 00000 п. 0000030571 00000 п. 0000033266 00000 п. 0000033367 00000 п. 0000058078 00000 п. 0000074153 00000 п. 0000097336 00000 п. 0000097396 00000 п. 0000004556 00000 н. трейлер ] / Назад 602040 >> startxref 0 %% EOF 1243 0 объект > поток h} Pe ߳ wwp {@! zoVhWKH! «Xc / EXYz $! ً iTkeFL 864 # 4c}: tbg |}}} ٽ H $ rn’B ] HQ & DQ’o | lU’T 1b% Yeb @, oUs49ObSx # hM «7q ֔.QE

Надежное сердце лучшего внедорожника

Характеристики двигателя ЮМЗ-421

Производство	УМП
Марка двигателя	УМЗ-421
Годы выпуска	1993-настоящее время
Материал блока цилиндров	алюминий
Система подачи	карбюратор / инжектор
Тип	рядный
Количество цилиндров	4
Клапаны на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	100
Степень сжатия	8. 2 7 * 8,8 **
Объем двигателя, куб. См	2890
Мощность двигателя, л.с. / об / мин	98-125 / 4000
Крутящий момент, Нм / об / мин	220/2500
Топливо	92 76 *
Экологические стандарты	Евро 4
Масса двигателя, кг	170
Расход топлива, л / 100 км — город — трасса — смешанный.	— 10,0 11,0
Расход масла, гр. / 1000 км	до 100
Моторное масло	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	5,8
Замена масла проведена, км	10000
Температура двигателя рабочая, град.	~ 90
Ресурс двигателя, тыс. Км — по данным завода — по практике	250 250+
Тюнинг — потенциал — без потери ресурса	п.d. н.о.
Установлен двигатель	ГАЗ ГАЗель ГАЗ Соболь УАЗ Буханка УАЗ Барс УАЗ Симбир УАЗ 31519 УАЗ Хантер

* — для двигателей ЮМЗ-4218.10, ЮМЗ-421.10, ЮМЗ-4215.10-10
** — для двигателей ЮМЗ-4216.10, ЮМЗ-42161.10, ЮМЗ-42164.10, ЮМЗ-421647.10, ЮМЗ-42167.10

Неисправности и ремонт двигателя Охотник / Буханка / Газель ЮМЗ-421

Двигатель УМЗ-421 — самое современное поколение двигателей ГАЗ-21 в линейке УМЗ.Логичное развитие модели ЮМЗ-417, с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм), последние версии 421-го имеют систему впрыска топлива. Чтобы понять, нужно дать понять, что двигатели семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го создавали ЗМЗ-24, а затем ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 были разработаны ЮМЗ-451, ЮМЗ-414, ЮМЗ-417 и последняя версия ЮМЗ-421.Все эти двигатели не имеют между собой существенных конструктивных отличий.
В отличие от ЗМЗ-402, УМЗ-421 имеет тонкие сухие гильзы (они были мокрыми) и за счет повышенной прочности блока, диаметр цилиндра 100 мм (92 мм на 402 м), поршни со смещением пальца 7 мм вместо устаревшей набивки. которые достались всем владельцам моторов ЗМЗ, теперь применена резиновая манжета и другие мелкие детали. Глобальных конструктивных изменений нет, все тот же мотор образца 1956 года, немного доведен до ума.Мотор
не имеет гидравлических подъемников и каждые 10 000 км нужно регулировать зазоры клапанов, в этом плане мотор не отличается от двигателя 402.

Модификации двигателя ЮМЗ 421

1. УМЗ 4218.10 — двигатель ГД, СЖ 7 на 76 бензин. Мощность 98 л.с. Соответствие экологическим требованиям Евро-1. Используется на автомобилях УАЗ.
2. ЮМЗ 4218.10-10 — аналог ЮМЗ 4218. 10 с увеличенной удельной массой до 8,2 для бензина 92. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМП 421.10 — аналог УМП 4218.10. Изменена выхлопная система. Используется на автомобилях УАЗ.
4. УМП 421.10-30 — аналог УМП 4218.10-10. Изменена выхлопная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. ЮМЗ 4213.10-50 — аналог ЮМЗ-4213.10-40. Используется на грузовиках.
7. ЮМЗ 4215.10-10 — аналог ЮМЗ-4218.10. Используется на автомобилях Газель.
8. ЮМЗ 4215.10-30 — аналог ЮМЗ-4218.10-10. Используется на автомобилях Газель.
9. ЮМЗ 4216.10 — аналог ЮМЗ 40215.10-30, инжекторный, увеличенной удельной мощностью до 8,8 на бензин 92. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМП 42161.10 — аналог УМП 4216.10. Мощность 99 л.с. Применяется на автомобилях Газель-Эконом.
11. УМП 42164.10 — аналог УМП 4216.10, распредвал другой. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газ-бензин. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, бензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

Неисправности двигателей ЮМЗ 421

Неисправности двигателя ЮМЗ-421 полностью повторяют проблемы и недостатки двигателя ЗМЗ-402, ведь моторы, по большому счету, одни. Решили только проблему с набивкой, в остальном все те же вибрации, рывки, все та же склонность к перегреву, стуки, постоянные возни с регулирующими клапанами и т. Д.Рассказывать долго не о чем — постройкам 60 лет, тяговитый мотор хороший, но на дворе 21 век …
Читайте о неисправностях.

Тюнинг двигателя Хантер / Буханка / Газель ЮМЗ-421

Турбина ЮМЗ 421. Компрессор

Учитывая автомобили с 421-м двигателем, атмосферный тюнинг тут обсуждать нет ни малейшего смысла (представьте себе Газель на дросселях 🙂), поэтому речь пойдет о наддуве, но не о 35 мансардах на ковке, а о спокойном городском турбомоторе.
Итак, оставляем валы стандартные, поршневые стандартные, дорабатываем ГБЦ, каналы, камеры сгорания, шлифуем, покупаем маленький 17-й Garrett с интеркулером, варим коллектор под него, покупаем форсунки Subaru 440 cc, выхлоп на 63 труба прямоточная, настраивается и получается тракторный двигатель, маломощный, но с хорошим крутящим моментом.

Инжекторный двигатель УМЗ 4213 производства Ульяновского моторного завода. Этот двигатель стал прямым наследником ЗМЗ 402, только инжекторный вариант.Недостатки и поломки в нем знакомы владельцам классических версий волговских моторов.

Технические характеристики

Двигатель ЮМЗ 4213 — автомобильные моторы, которые устанавливались на внедорожники и грузовые автомобили УАЗ и ГАЗ. Моторы имеют экологический стандарт Евро-4, объем 117 л. от.

На УМЗ используются сухие гильзы, в отличие от своего старшего брата ЗМЗ 402. Еще одно конструктивное отличие — смещенные пальцы поршневой группы, а ненадежный сальник коленвала заменен на резиновый сальник.О необходимости установки гидроподъемников конструкторы не задумывались и владельцам силового агрегата приходилось регулировать зазоры клапанов каждые 10 000 км.

Рассмотрим основные технические характеристики, которыми обладают силовые агрегаты УМЗ 4213:

Все двигатели комплектовались 5-ступенчатой механической коробкой передач. Сцепление установлено всухую.

Сервис

Как проводится техническое обслуживание двигателя UMP 421? В соответствии с заводскими данными и техническими картами мы расскажем, как проводить техническое обслуживание 4213.Техническое обслуживание энергоблока проводится через каждые 10 тыс. Км пробега при работе на бензине, а 8-9 тыс. Км — при наличии газовой установки:

ТО-0. 1000 км: замена масла и масляного фильтра.
10 000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанного зазора.
20000 км: замена масла, масляного фильтра, топливного фильтра.
30 000 км: замена масла, масляного и воздушного фильтров, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
40000 км: замена масла, масляного фильтра, топливного фильтра, генератора.
50 000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — регулируется топливный и воздушный фильтр, клапаны.

Неисправности и ремонт

Проблемы и недостатки двигателя УМЗ такие же, как и у двигателя 402, на базе которого он был создан. Конструкторы хоть немного оптимизировали и адаптировали мотор, но некоторые недостатки все же остались.Так, во время работы появляются вибрация, подергивания и срабатывание силового агрегата.

По большому счету это связано с недостатками впрыска. На форсунках появляется налет, который удаляется очисткой. Как показывает практика автомобилистов, родные запчасти следует заменить на более качественные элементы аналогового производства.

Еще один серьезный недостаток — недоработка системы охлаждения. Итак, устаревшая система термостата приводит к постоянному перегреву. Но все кардинально меняется с установкой обвеса системы охлаждающей жидкости.Также к недостатку можно отнести большой расход топлива, но с таким объемом двигателя это неудивительно.

Можно модернизировать систему перепрошивкой электронного блока управления силовым агрегатом, где можно снизить потребление, либо пожертвовать этой функцией и повысить характеристики мощности.

Для улучшения характеристик двигателя владельцу автомобиля предлагается установка турбины. Итак, валы оставляем стандартные, поршневые стандартные, дорабатываем ГБЦ, каналы, камеры сгорания, шлифуем, покупаем, маленький 17-й Гарретт с интеркулером, варим коллектор под него, покупаем форсунки Subaru 440 cc, выхлоп на 63 трубе прямоточная, настраиваем и получаем тракторный мотор малой мощности, но с хорошим моментом.

Мощность

Двигатель УМЗ 4213 спроектирован на классической версии ЗМЗ 402. Мотор получился неплохим, если не учитывать нюанс, что все недостатки силового агрегата Волги остались неизбежными. Но, в этом случае автолюбителю предлагается вариант модернизации и тюнинга.

Двигатель с индексом УМЗ 421 производится на производственных мощностях Ульяновского моторного завода (УМЗ). Это предприятие производит автомобильные двигатели с 1970 года.

Предпосылки к созданию

Первой продукцией завода стали четырехцилиндровые карбюраторные двигатели ГАЗ 21 и ЗМЗ 451 (оба с одинаковым рабочим объемом 2445 куб. См). Производство этих двигателей было перенесено в Ульяновск с Заволжского моторного завода. В процессе производства двигатели подвергались нескольким модернизациям, но к 1990-91 гг. У них практически не было дальнейших перспектив улучшения конструкции, повышения мощностных характеристик и одновременного снижения расхода топлива.В то же время необходимость повышения конкурентоспособности серийных автомобилей УАЗ в условиях рыночной экономики привела к необходимости создания двигателей с высоким крутящим моментом и максимальной мощностью.

Описание

К 1996 году была разработана и введена в серийное производство новая модель двигателя с объемом цилиндров 2890 куб. См, отвечающая новым требованиям. Проект получил название УМЗ 421. Фактически УМЗ 421 стал последней версией двигателя ГАЗ 21, который пошел в производство в 1957 году. Благодаря увеличенному рабочему объему, увеличенным выпускным клапанам (диаметр увеличился на 3 мм — до 39). мм) и ряда других улучшений удалось увеличить крутящий момент до 22.6 кгс / м и мощностью до 125 л.с. (предыдущие модели имели крутящий момент не более 17 кгс / м и мощность не более 80-90 л.с.).

В рамках проекта УМЗ 421 насчитывалось несколько десятков двигателей, которые отличались друг от друга степенью сжатия, системой питания, навесным оборудованием, типом привода навесного оборудования и другими агрегатами. Система смазки всех моторов комбинированная, от шестеренчатого насоса. Для замены требуется около 6 литров масла, рекомендуется полусинтетическое масло с допусками от 5W-30, 10W-40, 5W-40 или 20W-40. Система охлаждения двигателя — жидкостная, с принудительной циркуляцией жидкости от насоса.

Новый блок цилиндров

Заметным отличием от нового двигателя является новый алюминиевый блок цилиндров. УМЗ 421 получил сухие тонкостенные чугунные гильзы, залитые в корпус блока (все предшественники были мокрыми). Благодаря такому решению конструкторам удалось получить повышенную жесткость и прочность блока, а также увеличить диаметр цилиндра на 8 мм (с 92 мм на старом блоке до 100 мм на новом).Межцилиндровое расстояние не изменилось и составляет 116 мм.

Это решение позволило не только сохранить взаимозаменяемость деталей двигателей разных поколений, но и существенно снизить стоимость нового оборудования для обработки блоков. При этом габаритные и посадочные размеры двигателя остались неизменными, что позволяет использовать УМЗ 421 на машинах прошлых лет выпуска.

Поршневая группа и коленчатый вал

За счет повышенной жесткости блока удалось несколько снизить неравномерный износ зеркал цилиндров, что увеличило ресурс цилиндро-поршневой группы. Масса поршня была уменьшена, чтобы уменьшить силы со стороны поршня. Это было достигнуто за счет уменьшения расстояния от оси поршневого пальца до днища поршня на 7,5 мм. Чтобы компенсировать это расстояние, длину шатуна увеличивают на 7 мм. Поршни отлиты из алюминия с высоким содержанием кремния. Часть камеры сгорания расположена в днище поршня (выемка в форме усеченного конуса).

Коленчатый вал чугунный. Коренные шейки имеют диаметр 64 мм, шатун — 58 мм.Сзади на валу закреплен маховик, спереди — чугунная шестерня привода распределительного вала и ступица шкива. Для предотвращения осевого люфта вала на переднем коренном подшипнике установлены две шайбы. Вместо устаревшей набивки задняя часть коленвала УМЗ 421 уплотнена самозатягивающимся резиновым сальником. Такое решение позволило избавиться от давней наследственной от ЗМЗ проблемы — утечки масла через набивку.

Головка блока цилиндров

Благодаря сохранению межцилиндрового расстояния стало возможным унифицировать головку блока цилиндров на двигателях объемом 2445 куб. см и 2890 куб. Головка блока цилиндров ЮМЗ 421 изготовлена из алюминиевого сплава и снабжена седлами вставных клапанов из жаропрочного чугуна. Унификация ГБЦ привела к сохранению старой схемы газораспределительного механизма — распредвал в блоке цилиндров (в нижней части) и привод клапана шатунами, толкателями и коромыслами.

Клапаны УМЗ 421 не имеют компенсаторов зазоров (за исключением некоторых модификаций мотора, выпущенных после 2010 года) и требуют регулировки через 10-15 тыс. Км.В 2010 году был изменен распредвал двигателя, профиль которого увеличился по высоте. Это мероприятие позволило улучшить режим работы на холостом ходу и выйти на нормы выбросов Евро-3.

Основные версии

Базовая модель карбюратора УМЗ 421 имела настроенную выхлопную систему. Система состояла из выпускного коллектора, глушителя, передней трубы глушителя и резонатора. Однако такая система выпуска газов вызвала трудности с установкой таких двигателей на некоторые серийные автомобили УАЗ, особенно с кузовом фургон («буханка»). Эти сложности привели к изменениям с ненастроенной системой выпуска.

В 1998 году УМЗ вышло на новый для себя рынок сбыта — поставки двигателей ЮМЗ 4215 для малотоннажных грузовиков ОАО «ГАЗ». В то же время повышение требований к токсичности выхлопных газов привело к оснащению двигателей УМЗ системами впрыска топлива с контролем параметров подачи топлива и зажигания с помощью электронных блоков управления. Первые двигатели с такими системами были отгружены заказчикам в 1999-2000 годах — на автомобили УАЗ-3160 устанавливался двигатель с индексом ЮМЗ 4213.

Для комплектации автомобилей УАЗ поставлялись 98-сильные 4218.10 (с степенью 7,0 для бензина А80) или 103-сильные 4218.10-10 (с степенью 8,2 для бензина А92). Соответственно, моторы могли быть с разными выхлопными системами. Также для нужд УАЗа выпускался 117-сильный 4213.10-40 с системой впрыска топлива. Для автомобилей ГАЗ выпускались моторы 4213.10-50, 4215.10-10, 4215.10-30 и 123-сильный впрыск 4216.10.

Плюсы и минусы двигателя

Новый блок цилиндров не всегда имел качественное литье, что приводило к попаданию масла в систему охлаждения. Иногда такая проблема возникала уже после первых 10 тысяч километров. Было обнаружено, что тонкостенный блок подвержен деформации при перегреве, что приводит к дорогостоящей замене головки. Низкая топливная экономичность карбюраторных версий. Однако этот недостаток частично компенсируется переходом на системы впрыска. В первые годы производства владельцы жаловались на недостаточную прочность впускного коллектора, но этот дефект устранили.

Несмотря на все проблемы, большая унификация с двигателями предыдущих лет производства стала одним из значительных преимуществ семейства УМЗ 421.Цена и распространенность запчастей также играют немаловажную роль. Мотор довольно прост в ремонте и обслуживании. При правильном уходе завод обещает ресурс не менее 250 тыс. Км.

УМЗ 421 — более 20 лет на производстве

В настоящее время УМЗ продолжает выпуск двигателей семейства 421. Для продукции завода ГАЗ выпускается газобаллонный вариант двигателя, который может быть укомплектован компрессором кондиционера и гидрокомпенсаторами в приводе клапанов. По запросу двигатель оснащается современным приводом с поликлиновым ремнем. Двигатели оснащены системой впрыска топлива, электронным зажиганием и развивают от 100 до 125 сил при условии Евро-3 или 4. Кроме того, в серии осталась карбюраторная версия 4215 на 96 лошадиных сил. Все двигатели рассчитаны на бензин А92 и выше, так как производство низкооктанового А80 прекращено.

В начале девяностых годов инженеры Ульяновского автозавода занялись разработкой нового мощного шестицилиндрового двигателя, который предполагалось установить на весь модельный ряд УАЗ.В результате было принято решение разработать новый силовой агрегат на его базе, который к тому времени уже более полувека стоял на конвейере. В результате был разработан рядный алюминиевый двигатель UMP 421, производимый до сих пор. В это семейство также входят силовой агрегат УМЗ 4215 и двигатель УМЗ 4218.

Классический двигатель OHV серии 421, рабочим объемом 2890 л. С мощностью 98 л.с. … Двигатели УМЗ устанавливались на весь модельный ряд Ульяновского автозавода и предлагались покупателям практически на безальтернативной основе.

Силовой агрегат УМЗ 4215 зарекомендовал себя достаточно простым в обслуживании и ремонте. Однако и недостатков у него было достаточно, что объяснялось устаревшей конструкцией двигателя и посредственным качеством блока цилиндров.

Технические характеристики

Технические характеристики силового агрегата:

ПАРАМЕТР	ЗНАЧЕНИЕ
Годы выпуска	1993 — сегодня
Масса двигателя, кг	170
Материал блока цилиндров	алюминий
Система питания	карбюратор / инжектор
Тип A	рядный
Рабочий объем	2890 литров
Мощность	98 л.с. при 4000 об / мин
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	100
Степень сжатия	8. 2
Крутящий момент, Нм / об / мин	220/2500
Экологические стандарты	EURO 4
Топливо	92
Расход топлива	11,0 л / 100 км в смешанном цикле
Масло	5W-30, 5W-40, 10W-30, 10W-40, 15W-40 и 20W-40
Сколько масла в двигателе	5,8
При замене литье	5 литров
Замена масла проведена, км	10 тыс.
Ресурс двигателя, тыс. Км
— по данным завода	250
— на практике	250+

Двигатели УМЗ устанавливаются на ГАЗ, Соболь, УАЗ Буханка, Барс, Симбир, Хантер и УАЗ 31519.

Описание

В силовом агрегате серии ЮМЗ 421 и многих его разновидностей использовался алюминиевый блок цилиндров, что позволяло облегчить силовой агрегат, но при этом качество литья было такое, что проблемы с маслом, попавшим в Охлаждающая жидкость могла начаться буквально через 10 тысяч километров.

Двигатель ЮМЗ 421 и его варианты не имеют гидрокомпенсаторов, поэтому каждые 10 тысяч километров пробега требуется регулировка зазоров клапанов.При такой регулировке требуется открывать клапанную крышку УМП 249, что несколько усложняет сервисные работы.

Отметим, что двигатель оказался не очень требовательным к качеству масла, поэтому межсервисный интервал можно смело увеличивать до 10-15 тысяч километров.

Модификации

Силовой агрегат в зависимости от модификации предназначался для работы на низкооктановом бензине или бензине на двигателе УМЗ серии 4218.

Последние инжекторные модификации двигателя ЮМЗ 4213 Evotech предполагали использование высокооктанового топлива А-92.Следует сказать, что в этом двигателе критично качество бензина, что приводит к проблемам с топливной системой и необходимости чистки и замены топливного фильтра и топливного насоса.

Двигатель УМЗ 4215 не был устойчив к перегреву, что привело к необходимости дорогостоящего ремонта ГБЦ.
Изначально данная разновидность силовых агрегатов оснащалась карбюраторной системой подачи топлива, и только в последних поколениях двигателей ЮМЗ 4213 и ЮМЗ 4218 применялись форсунки, что позволяло улучшить показатели топливной экономичности.
Однако проблема нехватки мощности так и не была решена. Силовой агрегат УМЗ 4213 с инжектором и объемом 2,9 литра выдавал 125 лошадиных сил, чего было недостаточно для обеспечения качественной динамики микроавтобусов и большегрузных автомобилей повышенной проходимости.
Двигатель УМЗ 4218 агрегатировался с механическими коробками передач, а сами автомобили получили системный полный привод … Модернизированные варианты силовых агрегатов этой серии отличались улучшенными техническими характеристиками и, по отзывам владельцев, оказался надежнее двигателя первого поколения.
Силовой агрегат УМЗ 4218 имеет тонкие сухие гильзы, что положительно сказывается на прочности блока, в котором используются цилиндры диаметром 100 миллиметров. Поршни в UMP 249 изготовлены по технологии вытеснения пальца, что обеспечивает долговечность мотора при работе в тяжелых условиях.
Надо сказать, что, несмотря на попытки инженеров УАЗа усилить конструкцию силового агрегата УМЗ 4218, обеспечить двигателю необходимую температурную стабильность не удалось.Это можно объяснить устаревшей конструкцией силового агрегата, которая, по сути, не менялась с 1956 года, когда был разработан двигатель 402. В основе этого двигателя — моторы семейства 421 и силовые агрегаты серии УМЗ 341.
В целом можно сказать, что сервисное обслуживание не представляет особой сложности, что позволяет ремонтировать двигатель ЮМЗ 4218 в большинстве СТО. Самостоятельный ремонт этого двигателя также не представляет особой сложности.
Система впрыска, применяемая на последних модификациях двигателя УМЗ 4215, по словам владельцев, была ненадежной, что приводило к частым проблемам с форсунками, замена которых в силу конструктивных особенностей этого силового агрегата представляла определенную трудность.

У автовладельцев большей популярностью пользуются простые карбюраторные варианты двигателя, отличающиеся надежностью и простотой обслуживания. Отметим, что карбюраторные версии двигателей не так критичны к качеству используемого топлива, что позволяет заправлять автомобиль низкооктановым бензином.

Неисправности

ОТКАЗ	ПРИЧИНА
Возникает детонация и появляется заметная потеря мощности двигателя.	Распространенной причиной таких проблем является клапанный механизм, который из-за отсутствия гидравлических подъемников требует регулировки зазора. Также проблемы с триплетом и детонацией могут возникнуть из-за сломанной свечи, которая не дает искры.
Двигатель работает неравномерно, масло постепенно теряется.	Посредственная термическая стабильность UMP 421 стала одним из слабых мест этого силового агрегата. Эта проблема характерна и для двигателей серии УМЗ 341. Масло может попасть в охлаждающую жидкость через многочисленные микротрещины в головке блока цилиндров.
	Ремонт двигателей УМЗ 341 и 421 в этом случае имеет высокую стоимость и заключается в замене поврежденной ГБЦ.
	При небольшом количестве трещин возможна шлифовка головки и использование ремонтных прокладок, однако такой ремонт можно считать только временным, так как после 10-15 тысяч пробегов снова появятся проблемы с потерей масла.
Прогорание поршней.	У двигателя УМЗ могут возникнуть аналогичные проблемы на пробегах более 200-300 тысяч километров или при эксплуатации автомобиля в условиях повышенных нагрузок.Ремонт заключается в замене поршней, коленчатого вала и рубашки цилиндра.
Значительное увеличение расхода топлива и потеря тяги.	Причин может быть много. Начиная с проблем с зажиганием УМЗ 421, и тех, что связаны с неправильной работой системы подачи топлива. Ремонт возможен только после вскрытия мотора и определения причины поломки.
Появление потеков масла на моторах ЮМЗ 421 серии.	Проблема решается заменой прокладки ГБЦ, которая может быстро выйти из строя и потечь масло.
	Гораздо хуже, если двигатель УМЗ протекает после перегрева двигателя, что может указывать на повреждение ГБЦ. В этом случае ремонт заключается в замене треснувшей головки.
Двигатели серии ЮМЗ 421 плохо заводятся и при работе дросселируются.	Ремонт производится после выявления причины неисправности.Часто для решения проблемы достаточно заменить или очистить воздушный фильтр. Также может выйти из строя расходомер воздуха, что потребует замены поврежденного элемента.
Прогрессирующая вибрация и тряска двигателя.	Проблема заключается в вышедшей из строя опоре двигателя, что приводит к повышенной вибрации.
	Ремонт представляет определенные трудности, так как необходимо демонтировать двигатель УМЗ из моторного отсека и заменить поврежденную подушку двигателя.

Тюнинг

Повышение мощности силовых агрегатов серии УМЗ 421 представляет определенную сложность, так как конструкция двигателя устарела, поэтому зачастую проводить настройку без потери надежности силового агрегата невозможно.

Тюнинг карбюраторных версий этого силового агрегата может производиться с помощью заводской форсунки, которая устанавливается на модернизированную версию UMP 4213 Evotech.

Ремонтные работы с установкой системы впрыска на силовой агрегат ЮМЗ 249 и других систем впрыска не представляют сложности.Установка инжектора позволяет получить около 30 дополнительных лошадиных сил.

Необходимо только помнить, что используемые форсунки не отличаются прочностью и могут выйти из строя буквально через 30-50 тысяч километров.
Помните, что данная работа должна выполняться исключительно опытным специалистом, знающим особенности работы силовых агрегатов этой серии.

Использование механически обработанного маховика может обеспечить дополнительные 5-8 лошадиных сил. Уже можно найти в продаже готовые варианты перфорированных маховиков, снижающих инерцию вращения без разбалансировки двигателя.
Мотор может получить дополнительные 10-15 лошадиных сил за счет установки доработанной выхлопной системы и воздушного фильтра нулевого сопротивления.

Необходимо только помнить, что при использовании таких модифицированных выхлопных систем может произойти ухудшение экологических характеристик двигателя, в частности, увеличивается содержание CO в выхлопе.Это, в свою очередь, приводит к определенным проблемам при прохождении ГТО.

Установка турбонагнетателя как крайний вариант тюнинга с двигателями 421 серии не получила должного распространения, так как такое увеличение мощности более сложное, и при этом значительно сокращается ресурс двигателя. Поэтому мы не рекомендуем использовать турбонаддув и механические компрессоры, так как даже профессиональный специалист не возьмется гарантировать работоспособность двигателя в случае такой настройки.

Параметры управления, а точнее их сравнение с параметрами работы двигателя ЮМЗ-4213 на холостом ходу, позволит диагностировать возможную неисправность, если управление электронным блоком не выявляет неисправности системы управления двигателем, и самого двигателя. работает неудовлетворительно или по непонятной причине имеет место повышенный расход топлива.

Для определения возможных неисправностей системы управления инжекторным двигателем УМЗ-4213, устанавливаемым на автомобили УАЗ, необходимо сравнить его управляющие параметры с рабочими параметрами.Рабочие параметры можно прочитать с помощью диагностики или бортовой системы, если она имеет такие функции.

Двигатель следует прогреть до температуры охлаждающей жидкости 75-95 градусов. Типовые параметры управления одинаковы для двигателей ЮМЗ-4213 Евро-0 без противотоксичных систем и двигателей ЮМЗ-4213 Евро-2, оборудованных такими системами.

Возможные неисправности систем двигателя УМЗ-4213 и электрооборудования при выходе контрольных параметров за пределы нормативного диапазона.

Напряжение бортовой сети UACC: 13.0-14,6 Вольт.

Если напряжение низкое, значит, проблемы в цепи заряда АКБ … Если напряжение слишком высокое, значит неисправна.

Температура охлаждающей жидкости TWAT: 75-95 градусов.

Если температура низкая в течение более пяти минут холостого хода, термостат или датчик температуры охлаждающей жидкости неисправен. Если температура высокая, необходимо проверить работу системы охлаждения двигателя, а также датчика температуры охлаждающей жидкости.

THR открытия дроссельной заслонки: 0-1%.

Если процент открытия дроссельной заслонки слишком высок, отрегулируйте ее для полного закрытия или устраните заклинивание привода, проверьте и, при необходимости, замените положение дроссельной заслонки.

FREQ частота вращения коленчатого вала двигателя: 700-750 об / мин.

Если частота низкая, то на холостом ходу занижено СО, норма регулировки 0,8 + -0,1%, возможно на впуске, низкое давление топлива в рампе, неисправен регулятор холостого хода, воздух расход через нормально закрытый дроссель заниженный — норма 5-6 кг / час, неисправен датчик кислорода.

Если частота повышена, двигатель не прогрет до рабочей температуры, неисправен датчик температуры охлаждающей жидкости, дроссельная заслонка не полностью закрыта, давление топлива в рейке высокое, сектор регулятора холостого хода закоксован.

Длительность импульса впрыска топлива INJ: 4,6-5,4 мс.

Если импульс впрыска недооценен, датчик массового расхода воздуха или увеличенный расход топлива неисправен. Если импульс впрыска слишком велик — утечки всасываемого воздуха, низкое давление топлива, плохое качество топлива, неисправность датчика массового расхода воздуха, закоксовывание или засорение форсунок, повышенное противодавление в системе выпуска.

Массовый расход воздуха ВОЗДУХ: 13-17,5 кг / ч.

Если расход воздуха низкий, датчик массового расхода воздуха неисправен, давление топлива слишком высокое, расход воздуха через нормально закрытый дроссель слишком низкий — стандарт 5-6 кг / ч, датчик кислорода или его нагреватель неисправен.

При увеличении расхода воздуха чувствительный элемент датчика массового расхода воздуха на входе загрязнен, система выпуска отработана негерметично, давление топлива в рампе повышено, закоксовывание или засорение форсунок, повышенные механические потери в двигатель и трансмиссия.

Время зажигания УОЗ: 12-16 пкв.

Если опережение зажигания занижено, то причины связаны с низкой частотой вращения коленчатого вала. Если угол опережения зажигания увеличен, то причины связаны с повышенной частотой вращения коленчатого вала.

Открытие регулятора холостого хода FSM: 28-36%.

Если процент открытия регулятора холостого хода занижен — это приоткрытая дроссельная заслонка в нормально закрытом положении или ее привод не отрегулирован. Если процент открытия регулятора увеличивается, поток воздуха через нормально закрытый дроссель слишком мал, сектор регулятора закоксован или неисправен.

Коэффициент регулирования СО на холостом ходу RCOD: + -0.20.

Контрольный параметр для автомобилей УАЗ с двигателем ЮМЗ-4213 Евро-0 без антитоксичных систем. Если значение коэффициента понижено, причины связаны с увеличенной подачей топлива и воздуха. Если значение коэффициента увеличено, причины связаны с заниженной подачей топлива и воздуха.

Напряжение с выхода кислородного датчика ALAM: 0,05-0,9 Вольт.

Параметр управления для автомобилей УАЗ с двигателем УМЗ-4213 Евро-2, оснащенных системами.Если через 1-2 минуты работы двигателя амплитуда колебаний сигнала не выходит за пределы диапазона 0,35-0,65 Вольт, период составляет 1-5 секунд — неисправен кислородный датчик, подогреватель датчика или их цепи, значит Чувствительный элемент датчика кислорода загрязнен или отравлен, газы проходят через выхлопную систему.

Полурамы передний мост, рулевое управление — МОТОР-АГРО

Полурамы передний мост для трактора ЮМЗ-6 х3>

представляет собой качающуюся формованную трубчатую балку переднего моста с разъемными концами.Через приливы балки соединяются через ось поворота с проушинами на передней планке сердечника. Путем осевого смещения и поворачиваемого болта блокировки качающейся оси расположен на передней штанге. На обоих концах балок расположены выдвижные кулаки, состоящие из сваренных между собой трубок кронштейнов. В трубке 6 имеются отверстия под карабин 50мм. Все позиции кулака совпадают с различными следами примера. колеса в сборе. p>

Для кронштейна, шарикоподшипника выдвижного кулака и 2 втулок шарнирного пальца, установленных вместе с заделанной передней полуосью.рулевое колесо. Полости и втулки подшипников уплотнены резиновыми кольцами под и над войлочным кольцом и резиновым сальником. На шкворне в верхней части прорезей расположены поворотные рычаги. Рычаги шарнирно сочленены поперечно и закреплены посредством толкателей с центральным рычагом, прикрепленным к рулевому рычагу. Этот рычаг продольной тягой связан с Узбекистаном и вращается на двух втулках, помещенных в балку наводнения. Длина толкающей и рулевой тяги регулируется. Угол поворота напр.Колесные агрегаты ограничивают угол поворота рулевого рычага, сопротивляясь поворотам в балках оси приливов. p>

Петли, толкающие проушины и поперечные стержни выполнены одинаковыми. Шарнирный шарнир вращается в полиамидных и резиновых вставках. Ушко прижато к головке регулировочного стопора пальцем. Пальцевый продольный шарнир рулевой тяги вращается в стальных втулках, которые прижаты к стопору регулировки предварительного натяга пружины к головке пальца. Пружины в головках упорные.Шариковые шпильки, так что силы, действующие на шток, передаются только одной пружине. Сжимая пружину с помощью упоров, тем самым защищая ее от повреждений при сильном ударе. П>

полурамы ЮМЗ х4>

представлены двумя швеллерами, скрепленными вместе с передней балкой. Впереди дизель Д-65 установлен на деревянных полурамах шкворня, а задний — через кожух маховика соединен с картером сцепления p>

Рулевое управление (RC) h4>

состоит из гидроусилителя рулевой колонки.рулевое колесо, продольная тяга и рулевые тяги переднего моста.
Рулевой механизм выполнен в виде червячной передачи, взаимодействующей с цилиндром и распределителем. p>

Исправность рулевого управления проверяется гидравлическим давлением, определяется насосом, а затем выясняются причины утечки масла в распределителе и силовом цилиндре и предотвращается регулировка. клапан. p>

Регулировка клапана на бензиновом румпеле

Шасси агрегата состоит из колес.Они бывают пневматическими и металлическими. Колеса устанавливаются на раму вместе с остальной частью блока.

На ручках и вокруг них детали бухгалтерского (программного) управления. Это рычаг сцепления, различные рычаги и кнопки для настройки направления движения, для переключения передач. На этом же этапе есть кнопка остановки мотора.

Регулировка приборов Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке Нева мб 2 и аналогичном мотокульте Зирка 105:

Дать двигателю поработать, а затем немного остыть.
Снимите крышку.
Снимаем клапанную крышку и добираемся до тех маховиков, что находятся под ней.
Отвинтите стопорную гайку.
Лезвие, которое мы вставляем в зазор, должно очень свободно проходить между поршнем и клапаном.
Закрутите всю систему обратно.

Регулировка зазоров

Регулировка клапанов двигателя означает настройку оптимальных зазоров. Их норма указывается в техническом паспорте мотоблока. Каждая модель имеет свои допустимые параметры, которые зависят от марки и типа мотора станка.

Допустимый зазор клапана на холодильной машине для стандартного агрегата следующий:

Для впускного клапана. 0,10-0,15 мм;
Для вывода. 0,15-0,20 мм.

Для их настройки понадобятся следующие инструменты:

Гаечные ключи;
Щупы для 0,10 мм, 0,15 мм и 0,20 мм;
Плоская отвертка.

Алгоритм установки оптимальных зазоров следующий:

Двигатель при работе должен быть холодным.
Отсоедините чашку масляной ванны от воздушного фильтра и фильтрующего элемента.
Берем ключ, откручиваем 4 болта вокруг защитной крышки.
Снимите стартер, затем кожух маховика румпеля.
Зафиксируйте «мертвую точку» на конце маховика. Метка на ребре обдува цилиндра должна соответствовать нулевой метке маховика.
Осторожно снимите крышку клапана с паронитовой прокладкой, открутив 3 болта.
Проверить зазоры:

Рядом с фильтром находится впускной клапан;
Выходной возле глушителя.

Чтобы проверить интервал, вставьте щуп между коромыслом и клапаном. Если расстояние больше или меньше допустимого, с помощью гаечного ключа и отвертки отрегулируйте элементы.

Протрите все соединения механизма чистой тряпкой.

Соберите конструкцию в обратном порядке.

Включите культиватор , проверьте его работоспособность.

Если клапаны отрегулированы правильно, двигатель будет работать без шума, рывков и сбоев.

Взаимосвязь двигателя и клапанов

Культиватор

представляет собой сложный сельскохозяйственный агрегат, включающий в себя следующие компоненты:

Двигатель;
Трансмиссия;
Ходовая система;
Рулевое управление;
Система снабжения.

Двигатель — это силовой механизм культиватора. Существуют такие типы двигателей:

По типу используемого топлива:

Дизель;

Бензин.

Заводы-производители в последнее время производят высокопроизводительные 4-тактные двигатели.

Дизельные двигатели устанавливаются на крупные агрегаты, широко распространенные в сельском хозяйстве бензиновые двигатели мощностью 4-9 л.с. устанавливаются на малые и средние агрегаты.

Двигатель внутреннего сгорания — это основное устройство, в котором происходит процесс преобразования тепловой энергии сгорания топлива в механическую энергию.

Процесс преобразования энергии осуществляется в 4 этапа:

Запуск топлива;
Сжатие горючей смеси;
Горение;
Выпуск.

Топливо поступает в камеру сгорания через впускной распределитель. Элементы клапана закрываются, поршень движется вверх, сжимая рабочую смесь. Когда свечи зажигания включены, разряд воспламеняет горючий материал. При повышении температуры смесь расширяется, толкая поршень вниз. Тепловая энергия преобразуется в механическую. Когда клапаны открываются, газы выбрасываются в выхлопную систему.

Причина в износе элементов.Небольшой разрыв меняет фазы газораспределения. Двигатель не работает с заявленной мощностью. При большом зазоре появляются механические колебания, которые приводят к деформациям. Из-за короткого открытия клапанов баллон заполняется не полностью. Это приводит к сбоям в работе и выходу из строя, снижению производительности.

Регулировка клапана румпеля является обязательной процедурой при проведении технического обслуживания.

По техническому регламенту проводить 1 раз в год. В случае неисправности в машине клапаны можно регулировать 2 раза в год.

Как отрегулировать клапаны на румпеле Lifan

Карбюраторный румпель

Что касается карбюратора, то он является частью системы питания двигателя. Он действует как своего рода смеситель, который смешивает жидкое топливо с воздухом для получения топливной смеси, которая затем поступает в цилиндры двигателя. Конструктивно это выглядит так:

Поплавковая камера;
Диффузор;
Спрей;
Заслонки дроссельные и воздушные;
Смесительная камера;
Jet и т. Д.

Это описание стандартного карбюратора, но разные модели румпеля, такие как Huter, Profi, Plowman, Champion, Carver, Husqvarna, могут использовать разные карбюраторы, соответственно, и регулировка будет отличаться.

Об устройстве мотоблоков и клапанов

Tillery Cayman, Patriot, Texas, Foreman, Krosser, Viking, Forza, Sadko, Don — довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, шасси и органов управления.

Само понимание конструкции румпеля очень важно, ведь от этого зависит правильность проведения ремонтных и регулировочных работ.

Рассмотрим подробнее каждый узел:

Двигатель. В зависимости от комплектации могут использоваться 2-тактные и 4-тактные двигатели.На данный момент наибольшее распространение получили именно 4-тактные, поскольку они имеют более высокие показатели эффективности.
Кроме того, двигатели делятся на дизельные и бензиновые. Первые наиболее подходят для крупногабаритных агрегатов, а вторые — для малых и средних агрегатов.

Подробнее о работе двигателя румпеля см .:

Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется трансмиссией.Он включает коробку передач, коробку передач, систему сцепления и дифференциал (для некоторых моделей).
В зависимости от типа КПП и сцепления формируется не только стоимость мотоблока, но и принцип работы этих узлов.
Шасси. У большинства мотоблоков есть пара колес разных типов. пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой расположены все остальные элементы румпеля. двигатель, коробка передач и др.
Система управления. Все органы управления румпелем расположены на расстоянии вытянутой руки оператора, то есть на рукоятке и в непосредственной близости от нее. Это включает рычаг сцепления, кнопки переключения передач и привода, аварийную остановку двигателя и т. Д.

Как отрегулировать клапаны на румпеле

Регулировка клапанов на румпеле, настройка механизмов управления, замена масла в основной агрегатов, проверка шин — это основная работа, которая проводится при обслуживании культиватора. ЭТО необходимо для обеспечения безопасной работы агрегата, проверки надежности, прочности всех его узлов и соединений.

В этом обзоре будет рассмотрено, как отрегулировать клапаны на охладителе. От них зависит постоянство двигателя и всего автомобиля в целом.

Регулировка клапана румпеля Бензиновый двигатель Honda

Как выполняется регулировка клапана Румпель ?

Взаимосвязь двигателя и клапанов

Культиватор

представляет собой сложный сельскохозяйственный агрегат, включающий в себя следующие компоненты:

Двигатель;
Трансмиссия;
Ходовая система;
Рулевое управление;
Система снабжения.

Двигатель — это силовой механизм культиватора. Существуют такие типы двигателей:

По типу используемого топлива:

Дизель;

Бензин.

Заводы-производители в последнее время выпускают четырехтактные двигатели с высокими техническими характеристиками.

Дизельные двигатели устанавливаются на крупные агрегаты, широко распространенные в сельском хозяйстве бензиновые двигатели мощностью 4-9 л. с. устанавливаются на малые и средние агрегаты.

Процесс преобразования энергии осуществляется в 4 этапа:

Запуск топлива;
Сжатие горючей смеси;
Горение;
Выпуск.

Топливо поступает в камеру сгорания через впускной распределитель. Элементы клапана закрываются, поршень движется вверх, сжимая рабочую смесь. Когда свечи зажигания включены, разряд воспламеняет горючий материал. При повышении температуры смесь расширяется, толкая поршень вниз.Тепловая энергия преобразуется в механическую. Когда клапаны открываются, газы выбрасываются в выхлопную систему.

Причина в износе элементов. Небольшой разрыв меняет фазы газораспределения. Двигатель не работает с заявленной мощностью. При большом зазоре появляются механические колебания, которые приводят к деформациям. Из-за короткого открытия клапанов баллон заполняется не полностью. Это приводит к сбоям в работе и выходу из строя, снижению производительности.

Регулировка клапанов румпеля является обязательной процедурой при проведении технического обслуживания.

На примере автомобильного двигателя китайской компании LIFAN рассмотрим ряд проблем, при возникновении которых также желательно отрегулировать клапаны на мотоблоке Lifan 6,5 л.с.:

Если «откат» ”Появляется на ручке стартера при запуске двигателя;
Если при работающем двигателе слышен отчетливый стук в головке блока цилиндров;
Если двигатель начинает работать с перебоями, он глохнет и его трудно запустить «горячим», нормально заводится только после охлаждения;
Когда в глушителе трескается и румпель теряет мощность.

Как отрегулировать клапаны на культиваторе

Культиватор — универсальный агрегат для вспашки земли. Широкую популярность приобрела у фермеров, работающих на небольших участках, заменяя трактор.

Может выполнять много работ:

Вспашка почвы и окучивание;
Выращивание;
Полив;
Сбор урожая картофеля, лука;
Скашивание сорняков;
Вывоз снега;
Перевозка грузов с использованием дополнительного прицепа.

Оператор в процессе обработки почвы ведет машину перед собой, держась за ручки управления.

Регулировка клапанов на румпеле, настройка механизмов управления, замена масла в основных узлах, осмотр шин — это основные работы, которые выполняются при техническом обслуживании румпеля. ЭТО необходимо для обеспечения безопасной работы агрегата, проверки надежности, прочности всех его узлов и соединений.

В этом обзоре будет рассмотрено, как отрегулировать клапаны на охладителе.От них зависит постоянство двигателя и всего автомобиля в целом.

Регулировка зазоров

Регулировка клапанов двигателя означает установку оптимальных зазоров. Их норма указывается в техническом паспорте мотоблока. Каждая модель имеет свои допустимые параметры, которые зависят от марки и типа мотора станка.

Допустимый зазор клапана на холодильной машине для стандартного агрегата следующий:

Для впускного клапана. 0,10-0,15 мм;
Для вывода.0,15-0,20 мм.

Для их настройки понадобятся следующие инструменты:

Гаечные ключи;
Щупы для 0,10 мм, 0,15 мм и 0,20 мм;
Плоская отвертка.

Алгоритм установки оптимальных зазоров следующий:

Двигатель при работе должен быть холодным.
Отсоедините чашку масляной ванны от воздушного фильтра и фильтрующего элемента.
Берем ключ, откручиваем 4 болта вокруг защитной крышки.
Снимите стартер, затем кожух маховика румпеля.
Зафиксируйте «мертвую точку» на конце маховика. Метка на ребре обдува цилиндра должна соответствовать нулевой метке маховика.
Осторожно снимаем клапанную крышку с паронитовой прокладкой, открутив 3 болта.
Проверить зазоры:

Рядом с фильтром находится впускной клапан;
Выходной возле глушителя.

Протрите все соединения механизма чистой тряпкой.

Соберите конструкцию в обратном порядке.

Включить культиватор, проверить его работоспособность.

Если клапаны отрегулированы правильно, двигатель будет работать без шума, рывков и сбоев.

Регулировка клапана на мотоблоке Нева

На примере модели Нева МБ-23 анализируем последовательно, как правильно регулировать зазоры клапанов (принцип одинаковый для всех мотоблоков этой компании).Вам потребуются гаечные ключи на 12 и 14 мм, торцевой ключ на 10 мм, щупы на 0,15 и 0,2 мм.

Снимите стартер, открутив 3 болта.
Осторожно снимите глушитель, ремень и защиту бензинового двигателя.
Снимите крышку клапанной коробки с помощью торцевого ключа.
Убедитесь, что зазор клапана на румпеле, просмотрев инструкции. Для двигателя Нева МБ-23 это 0,15 мм для впускных и 0,2 мм для выпускных клапанов.
Отрегулируйте, измерив зазор с помощью щупов, и при необходимости подтяните гайки.При правильной регулировке щуп должен входить между клапаном и коромыслом.
Установите на место крышку клапана , ремень, защиту, глушитель и стартер.

Правильная регулировка клапана румпеля

Автомеханик, специализирующийся на сельскохозяйственной технике

Для оптимальной производительности автомобиля требуется регулировка клапана на охладителе. Эта процедура является обязательной и проводится по специальному шаблону. У разных моделей есть некоторые особенности, которые необходимо учитывать.Если клапаны румпеля отрегулированы, бензиновый двигатель необходимо полностью подготовить к дальнейшей работе.

На румпеле Lifan

Регулировка клапана на прицепе Лифан имеет свои особенности. Есть несколько вариантов мощности мотора, которые имеют свои параметры зазора. В основном используется «Лифан 6.5». Размер зазоров устанавливается стандартным, то есть на впускной. 0,15, а для розетки. 0.2. Сама процедура также проводится в обычном порядке.

Lifan — одна из моделей, которую не нужно прогревать перед тестированием.Прогрев техники происходит после регулировки клапана , когда проверяются все системы в целом. Еще один важный момент — возможность обратиться в спецслужбу, так как бренд широко распространен.

Практически все модификации Лифан имеют подобный порядок действий. Единственным исключением являются варианты самостоятельной сборки, которые создаются на основе модели.

Как отрегулировать клапаны

Каждая модель имеет свои особенности для процесса регулирования клапана. Но в основном это стандартный процесс, который мало чем отличается от пошаговой версии.Порядок действий:

Подготовка оборудования и необходимых инструментов;
Кожух снят;
После маховика снимаем клапанную крышку;
Регулируем;
Установка крышки и кожуха.

Список необходимых инструментов может варьироваться в зависимости от марки и характеристик двигателя. Стандартно требуется набор гаечных ключей и отверток, а также щуп или небольшое лезвие.

Сам процесс включает настройку зазоров на оптимальный размер.Практически в любой инструкции по эксплуатации значение указано. У каждого варианта есть свой механизм со своими параметрами. Это необходимо учитывать при эксплуатации и техническом обслуживании.

Вместе с двигателем и всеми механизмами устанавливаются трансмиссия и ходовая часть. Только полноценный процесс настройки позволит довести весь набор механизмов до оптимального состояния.

Сама настройка включает следующие шаги:

После снятия крышки клапана проверяется параметр зазора;
Правильный зазор должен свободно проходить зонд под клапаном;
Стандартно зазор на входе равен 0.15 мм, а выпускной клапан имеет зазор 0,2 мм;
Для регулировки, ослабив гайки крепления;
После достижения результата затягивают гайки крепления и устанавливают крышку и кожух.

Все процедуры выполняет строго специалист или человек с достаточным опытом. У разных вариантов разные показатели, но сама процедура стандартная. При любом диагнозе также необходимо проверять все системы. От этого зависит дальнейшая производительность и эффективность всего устройства.

Различные варианты механизмов ручной сборки зависят только от модельного ряда, на основе которого все было собрано. Каждый вид сельхозтехники имеет свой уровень параметров, необходимый для эффективной работы.

Характеристики бензинового двигателя на мотоблоках

Бензиновый двигатель на сельскохозяйственной технике часто является самой проблемной деталью. Он имеет множество функций, которые следует учитывать при обслуживании и настройке. Характеристики:

Есть два типа бензиновых двигателей.двухтактный и четырехтактный;
Большинство деталей универсальные, но для ряда механизмов потребуются запчасти от производителя;
Полная установка проводится с обслуживанием, которое проводится не реже одного раза в год;
Большинство двигателей азиатского происхождения, но в то же время достаточно качественные и простые в обслуживании;
Для настройки , и других процессов вам потребуются необходимые инструменты.

Вот как отрегулировать заслонку в мотоблоке:

В устройстве мотокультиваторов важное место занимает внутреннее оборудование, так как от него зависит производительность любой работы.Рекомендуется ежегодно обслуживать оборудование в специальных службах, но также потребуется дополнительная установка после периода простоя или после продолжительной эксплуатации.

Такой подход позволяет снизить износ деталей и поддерживать оборудование в оптимальном состоянии.

Любая несоосность приведет к снижению мощности, износу деталей и необратимым проблемам. Также можно узнать, что процедура была проведена неправильно, по отсутствию стабильности во время работы.

Для каждого варианта бензин процесс проверки регулируется рядом пунктов, включая эксплуатационные данные, описанные в инструкции, а также марки и типы комплектов деталей.У разных типов уровень необходимых параметров может отличаться даже у одной марки самого оборудования.

Регулировка клапана имеет свою особенность

На румпеле Патриот

Регулировка клапана на прицепе Патриот имеет свои нюансы. Стоит учесть, что у Патриота идентичная регулировка Агро . Весь процесс отличается от стандартного плана, в том числе для марки Lifan. Настройка:

Прогрев и охлаждение двигателя;
Снятие масляной ванны воздушного фильтра;
Откручиваем кожух, включая все шесть болтов;
Мертвая точка (0) находится напротив отметки цилиндра;
Снимается крышка на клапанной системе;
Ослабление контргайки и проверка люфта;
Установка желаемого результата и затяжка гайки;
Установка крышки и кожуха;
Проверочные работы.

Используя эту систему, вы можете варьировать настройки техники и регулировать необходимый уровень параметров.

После завершения настройки требуется полная проверка устройства во время работы.

Клапаны регулируются по стандартной схеме, предусмотренной для разных моделей. У каждого типа двигателя есть свои обязательные параметры, что влияет на особенности регулирования. Все требования можно найти в инструкции, а также уточнить в сервисном центре, который занимается ежегодным обслуживанием.Без полного осмотра оборудования детали получат дополнительный износ, и оборудование не будет работать эффективно.

Регулировка карбюратора румпеля

Нестабильность оборотов двигателя румпеля указывает на то, что карбюратор требует регулировки. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, или наоборот, когда культиватор подвергался значительным нагрузкам в течение длительного периода эксплуатации. время.
Прогрейте двигатель перед тем, как приступить к регулировке. Сам процесс работы выглядит так:

Винты, регулирующие малую и максимальную заслонку, вкручиваются полностью, после чего ослабляются примерно на полтора оборота.
Двигатель запускается пусковым устройством или вручную и прогревается около 10 минут.
Рычаг, управляющий работой силовой установки, необходимо установить в минимальное положение. Но мотор при этом останавливаться не должен.
Регулировочный винт дроссельной заслонки поможет отрегулировать минимальные обороты холостого хода, чтобы дизельный двигатель работал стабильно, без постороннего шума и остановок.
Вращение винтов дает возможность точно установить количество горючей смеси, поступающей в двигатель.
Затягивание гребного винта обогащает смесь, а откручивание наоборот увеличивает объем поступающего в двигатель воздуха.

С помощью винта холостого хода отрегулируйте максимальную скорость холостого хода.Проделайте то же самое на минимальной скорости, используя упорный винт дроссельной заслонки. Суть такой регулировки в том, что винт заслонки позволяет регулировать угол, на который она закрывается.

Рычаг, отвечающий за управление двигателем, нужно перевести в положение «дроссель». Если работу культиватора все же нельзя назвать стабильной, винт полного открытия дроссельной заслонки регулируется до тех пор, пока не будет наблюдаться идеальный ход. Однако максимально допустимая частота вращения винта — 2,5.

Точность регулировки карбюратора можно также определить по тому, как свеча зажигания выглядит после короткого периода времени под нагрузкой.Если рабочая смесь идеальна, то на свече не будет нагара или следов топлива, которые говорят о слишком бедной или, наоборот, слишком богатой горючей смеси. Однако следует отметить, что нагар или следы топлива на свече зажигания могут указывать не только на неправильную регулировку, но и на более серьезные проблемы китайского или отечественного мотоблока, включая неисправность системы зажигания или охлаждения.

Регулировка зазора клапанов румпеля

Со временем при значительных нагрузках зазор клапанов двигателя румпеля изменяется.Это может быть связано с износом деталей. Недостаточное расстояние приводит к тому, что ступени газораспределения существенно меняются. В результате не удается достичь достаточной степени сжатия, и силовое устройство работает с перебоями, не достигая заявленной мощности. В особо серьезных ситуациях может наблюдаться даже деформация клапанов. При слишком большом зазоре фиксируются значительные механические шумы, также существенно меняются фазы газораспределения, слишком короткое время открываются клапаны, из-за чего цилиндр не заполняется должным образом, падает мощность и возникают сбои.Регулировка зазора необходима, как только двигатель работает некорректно или начинает происходить со значительным шумом. В идеале регулируемый двигатель должен быть охлажден.

Итак, для начала нужно добраться до маховика. Именно на этой части отмечается значение верхней мертвой точки. Маховик спрятан под крышкой, поэтому его придется снимать. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если закрепить все защелки резинками.Все болтовые соединения откручиваются ключом, после чего крышка без проблем снимается.

На маховике можно увидеть отметки, указывающие ВМТ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов указывает на нагнетание горючей смеси. Маховик следует подвести под верхнюю мертвую точку, ориентируясь на соответствующее деление. Клапанная крышка откручивается и снимается.

В процессе регулировки необходимо использовать следующие инструменты:

Отвертка;
Ящик для ключей на 10;
Лезвие 0.Толщиной 1 мм.

Согласно техническому паспорту, зазор клапанов румпельного двигателя составляет от 0,1 до 0,15 миллиметра, поэтому с помощью ножа его можно очень точно отрегулировать. Однако нужно обратить внимание на то, что некоторые лезвия имеют толщину 0,8 мм. а это недопустимо. Точное значение можно узнать с помощью микрометра или из информации на сайте производителя.

Регулировка производится следующим образом:

Отверткой ослабляем гайку, вставляем лезвие и начинаем затягивать.
Ориентируемся на лезвие, аккуратно затягиваем гайку.
Регулируем, пока не будет устранен свободный ход клапана. Он должен достаточно плотно прилегать.
В обратной последовательности собираем кожух, вручную ставим масляную ванну на место.

Если все манипуляции провести без ошибок, то двигатель будет работать плавно и без лишнего шума.

Регулировка румпеля: карбюратор, клапаны, топливная система

В данной статье описана регулировка румпеля, а именно его основные части: карбюратор, клапаны и топливная система.Это непростой процесс, поэтому мы также приложили несколько фотографий и. Вы также можете прочитать советы по ремонту здесь.

Регулировка топливной системы румпеля

Если в цилиндр не поступает топливо, первым делом необходимо проверить, достаточно ли топлива в баке. Также нужно проверить, идет ли он в карбюратор. Для этого с входного патрубка устройства снимается шланг. Если речь идет о карбюраторе типа К45, следует надавить на его гаситель, чтобы топливо начало вытекать через сливное отверстие.

Если топливо не попадает в карбюратор, то нужно закрыть кран подачи топлива, полностью разобрать его и удалить скопления грязи с механического фильтра. Для достижения максимальной чистоты все компоненты необходимо обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если топливо попадает в карбюратор, но не поступает в цилиндры, необходимо проверить правильность работы топливного клапана, а также наличие грязи на жиклерах.

Для разборки карбюратора бензинового мотоблока типа КМБ-5 его необходимо снять с двигателя и слить топливо из поплавковой камеры. Через штуцер (см. Рисунок), через который подается бензин , необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно происходить беспрепятственно, а при переворачивании карбюратора он должен полностью останавливаться. Эти характеристики указывают на полную работоспособность детали.

Детали на рисунке: 1. штуцер подачи топлива; 2. верхняя часть тела; 3. дроссельная заслонка; 4. холостая игла; 5. жиклер; 6. нижняя часть тела; 7. воздушная заслонка; 8. винт, фиксирующий стяжку; 9. максимальная газовая игла; 10. разбрызгивающий элемент; 11. поплавок; 12. Клапан подачи топлива.

Уровень топлива внутри поплавковой камеры можно регулировать с помощью лепестка поплавка. В идеале он должен составлять от 3 до 3,5 сантиметров.

Для продувки форсунок необходимо открутить винты, отвечающие за полный и низкий газ.
Очистка деталей карбюратора начинается с ослабления винтов, удерживающих верхний корпус. Снимается нижняя часть корпуса, клапан подачи топлива промывается бензином , а грязь из форсунок выдувается насосом. Необходимо проверить исправность поплавка. Совершенно невозможно использовать в процессе уборки тряпки.

По окончании чистки корпуса подсоединяют. Необходимо убедиться, что распылительная трубка четко вставлена в отверстие, расположенное на верхней части корпуса.Откройте дроссельную заслонку и проверьте, насколько хорошо произведена сборка. Винты, которыми крепится верхняя часть корпуса, плотно затянуты. После того, как процесс сборки будет полностью завершен, следует произвести регулировку карбюратора. Это значительно повысит производительность тяжелого культиватора с навесным оборудованием, так как для правильной работы требуется точная регулировка всех его частей.

Если на двигателе культиватора установлен карбюратор ДМ 1.08.100, то способ его регулировки будет следующим:

Ввинтить винт 10 (рис.3) на холостом ходу до упора и выкручиваем на пол-оборота.
Затем нужно затянуть винт полного дросселя 9 и полностью открутить его на 2 оборота.
Выкрутить винт 4 (рис. 4) минимальных оборотов двигателя до упора рычага в отверстие корпуса карбюратора и затянуть на 2 оборота.
Запустите двигатель румпеля, а затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не расцепляйте рычаг управления двигателем.Переведите его в положение минимального дросселя (оборотов) и, отвернув винт 10, установите стабильные обороты холостого хода. На этом настройка завершена.

Вот в принципе и весь ремонт. Рассмотрены основные моменты регулировки основных частей мотоблока. Воспользуйтесь нашим руководством (инструкцией) и не допускайте неисправностей. Наслаждайтесь регулировкой культиватора или культиватора!

Необходимые инструменты для регулировки клапана

Для работы понадобятся следующие инструменты:

Культиватор
Агро и его устройство
Культиватор
представляет собой агрегат двухколесный с бензиновым двигателем ЮМЗ-341 и коробкой передач (4 ступени).
Особенностью техники является возможность установки не только штатного навесного оборудования, предназначенного для универсального культиватора Agro, но и самодельных приспособлений. Также с помощью этой техники можно транспортировать до 500 кг полезной нагрузки. Максимальная скорость движения зависит от качества покрытия, но не более 14-15 км / ч. Руль
состоит из элементов:
Двигатель.
Трансмиссия.
Блоки трансмиссии (шестеренчатый редуктор, сцепление).
Вот как отрегулировать клапан:
Работу культиватора Agro также облегчает наличие реверса.При этом техника, несмотря на значительный вес (160 кг), обладает высокой маневренностью.
Двигатель УМЗ-341 — одноцилиндровый, практически точная копия Honda GX240. Мотор карбюраторный, средний расход газа 3-4 литра в час в зависимости от нагрузки и интенсивности работы.
Регулировка клапанов на культиваторе Agro: процедура
Установка зазоров между клапаном и коромыслом должна производиться на холодном двигателе в следующей последовательности действий:
Снимите крышки, закрывающие газораспределение. механизм.
Проверить надежность затяжки гаек крепления головки.
Установите поршень в верхнюю мертвую точку (ВМТ).
Для наиболее точной установки поршня в верхней мертвой точке необходимо будет демонтировать защитный кожух вентилятора и совместить отметку «E», которая находится на головке маховика, с отметкой «G», имеющейся на картер картера.
Отверните стопорную гайку и втулку коромысла. Затем, вставив масляный щуп 0,08 или 0,1 мм между пятым коромыслом и концом клапана и, не вынимая его, затяните втулку так, чтобы щуп прошел через зазор достаточно свободно, после чего можно затянуть контргайку.
Проверьте тепловые зазоры между пяткой коромысла и концом штоков впускного / выпускного клапана.
Установите на место защитные крышки и закрепите их гайками.
В случаях, когда двигатель долгое время работал с нарушенными настройками, на плоскости клапана и седле может образоваться отложение, состоящее из не полностью сгоревшего масла (кокса). В таких случаях необходимо «подогнать» детали, чаще всего эту операцию называют «притиркой». Та же операция проводится при замене клапана:
Для начала необходимо снять головку блока.
Освободите клапаны, вытащив стопорные гайки и пружины сжатия.
Очистить поверхности от кокса и ржавчины с помощью ножа или шлицевой отвертки.
Промыть детали бензином.
Нанесите притирочную пасту на сопрягаемые поверхности седла и клапана.
Круговыми движениями, прокручивая клапан рукой и прижимая его к головке, потрите седло. Это можно сделать с помощью дрели или шуруповерта.
Качество работы можно контролировать на глаз.Губки и седла клапанов должны иметь ровный матовый цвет.
Если Тиллер Агро долгое время проработал с неправильной регулировкой клапана, может возникнуть такое явление, как обгорание поверхностей деталей. Чаще всего в таких случаях придется заменять поврежденные детали на новые.
Во время работы двигателя регулировка карбюратора также имеет особое значение; его проводят после корректировки таймингов. Важно следить за уровнем масла в двигателе, своевременную замену масляного и топливного фильтров.
Что нужно для регулировки клапана Тиллер Агро
Автомеханик-сельхозтехника
Продукция Уфимского моторостроительного завода пользуется заслуженным спросом.
