Регулировка развала схождения

Установка углов колес оказывает значительное влияние на управление автомобилем, износ шин и расход топлива. Большинство автовладельцев считают, что проверить углы установки колес можно только на станции технического обслуживания на специальном стенде. Конечно, это в какой-то мере  правда, но для того, чтобы измерить и отрегулировать развал-схождение колес достаточно воспользоваться самыми простыми методами и средствами.

Для регулировки развала схождения необходимо устранить излишние люфты в рулевых тягах и шарнирах подвески, в подшипниках ступиц передних колес. Также необходимо проверить и поднять до нормы воздух в шинах.

Дальше устанавливаем автомобиль таким образом, чтобы все центры колес находились в одной плоскости. Для этого мы должны поставить автомобиль на горизонтальную, ровную площадку или воспользоваться какими либо приспособлениями. Для этого используют специальный шланг 2 в виде двух трубок 1 из стекла диаметром 10 мм и длиной 30 см соединенные резиновым шлангом. Далее трубки закрепляют в стойках 3.

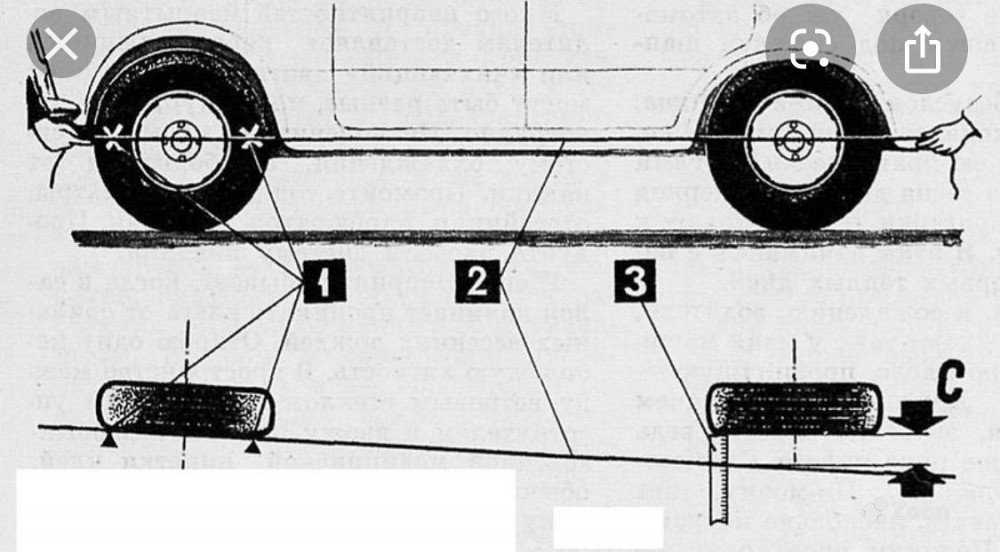

Регулировка развала схождения. 1 – стеклянные трубки; 2 – шланг; 3 – стойки.

В шланг и трубки заливают воду. Одну трубку ставят у первого колеса, а вторую ставят так, чтобы уровень воды был на уровне центра колеса. Если центр второго колеса напротив уровня воды в трубке, значит его центр лежит на уровне линии первого колеса. Достигнуть такого результата в случае если это не так, можно с помощью подставки подкладок. Данную операцию необходимо проделать со всеми колесами, а передние колеса должны двигаться прямолинейно. Потом приступаем к обнаружению точек равного бокового биения колес – две диаметрально расположенные точки ободов колес. Если эти точки заранее не отметить, то во время замера развала есть возможность совершения грубой ошибки в регулировке. Точки равного биения можно найти таким способом. Вывесить переднее колесо и крепят на подставке неподвижный предмет, который будет являться точкой отсчета, когда мы будем определять величину биения.

Пример показан на рисунке.

Регулировка развала схождения легкового автомобиля: 1 – неподвижная опора, 2 – любой предмет (мел, карандаш), 3 – отметки точек равного биения.

После чего толкают колесо, чтобы вращалось и наблюдать за осевым биением обода. Находят две точки по величине биения равные между собой и отмечают. После чего снимают автомобиль с домкрата и нажимают несколько раз сначала на задний, а потом на передний бампер с определенным усилием равным примерно 40 кгс, чтобы узлы подвески приняли положение соответствующее максимальной нагрузке. А уже после приступают к замерам.

При регулировке развала схождения происходит их взаимосвязь, поэтому при изменении одного параметра изменяется другой. Существует определенная последовательность регулировки, которая обеспечит оптимальный эффект. Первым делом необходимо регулировать развал, а после схождение. Развал следует определять отдельно для каждого колеса. Ставим колесо в положение при котором точки равного бокового биения расположились на одной вертикальной линии.

1 – точки равного бокового биения.

Один из способов определения развала показан на рисунке.

Точки определения развала схождения: 1 – отвес; 2 – переднее крыло автомобиля.

Его смысл в измерении расстояния обозначенного буквами А и Б. Измерить эти расстояния можно с помощью штангенциркуля или обычной линейкой. Развал колеса выставлен правильно, если Б-А=1…5мм, для автомобиля 2109. Для других марок автомобилей можно узнать это в инструкции по эксплуатации автомобиля.

Регулировка схождения колес производится по схеме на следующем рисунке.

Смысл регулировки заключается в измерении расстояний А и Б. После того как измеряли расстояние А необходимо перекатить автомобиль так, чтобы отмеченные точки остались сзади оси на той же высоте и повторяем замер, который и будет замером Б. Такой способ исключает ошибки в замерах. Если есть необходимость можно отрегулировать схождение изменяя длину рулевой тяги.

При применении  таких способов регулировки и проверки и правильном выполнении вы получите хорошую ходимость шин и отличные результаты регулировки развала схождения.

Развал и схождение колес автомобиля

Причиной нарушения управляемости автомобиля является неправильная регулировка углов установки колес. Расскажем что такое развал и схождение и когда его надо делать.

Схождение колес

Перед автомобиля (вид сверху). Схождение — разность расстояний А и Б. Если А больше Б, то схождение считается положительным. Если А меньше Б — отрицательное. Для переднеприводных машин схождение на передней оси делают нулевым или немного отрицательным.

Нормальное схождение передних колес — важный фактор устойчивости автомобиля. Его определяют, подсчитав разность между кромками шин в их заднем и переднем положениях, замеренных на высоте центра колес между одними и теми же точками обода. Если разность отличается от рекомендованной, схождение нуждается в регулировке.

Точную установку схождения выполняют только на СТО, предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага. Если проводили ремонт ходовой части, необходимо провести регулировку углов подвески.

Схождения регулируется изменением длины рулевых тяг. Для этого ослабляют стяжные хомуты и поворачивают регулировочные муфты на одинаковую величину в противоположных направлениях, изменяя длину боковых тяг. По окончании регулировки хомуты затягиваются, чтобы их концы после не соприкасались.

Развал колес

Это угол между вертикалью и плоскостью вращения колеса машины. Если верхняя часть колеса наклонена наружу автомобиля, то угол развала положительный, а если внутрь — отрицательный. Наглядней видно на картинке (вид спереди авто). На большинстве автомобилей производители делают развал нулевой или немного положительным.

Для гоночных авто — выставляют отрицательное значение, чтобы улучшить управляемость.

Для проверки развала нужно, чтобы давление воздуха в шинах было нормальным, диски не погнуты, свободный ход рулевого колеса должен соответствовать норме. Перед проверкой убедитесь в исправности шарниров рычагов передней подвески, шаровых опор, штоков амортизаторов.

Развал регулируется изменением числа прокладок между осью нижнего рычага и поперечиной или поворотом эксцентрика на передней стойке. Также существуют для отечественных автомобилей пластины развала задних колес.

Когда делать

• После замены деталей подвески (амортизаторы, рулевые тяги).
• Шины неравномерно изнашиваются с внутренней или внешней стороны.
• Попали в яму, наехали на бордюр, после аварии.
• Часто ездите по плохим дорогам, не устраивает управляемость машины.
• Руль стал крутиться туго, чувствуется «увод» в сторону при прямолинейном движении.

Как правильно

Для проверки развала-схождения может использоваться различное оборудование. От современных 3D стендов с лазерными датчиками до дедовских методов с зеркалами. Важнее — опыт и квалификация специалиста, чем стоимость оборудования. Например, перед работами нужно обязательно проверить давление в шинах. Если этого не сделать — вся работа будет бесполезной. Также нужно разгрузить машину или использовать таблицы для частичной нагрузки автомобиля.

Далее нужно устранить биение колеса машины и погрешности прибора. При этом не забыть проверить состояние подвески. Например, если сайлент-блок имеет большой люфт — то регулирование углов подвески — бесполезное дело. Потом мастер должен найти данные вашего конкретного автомобиля (если регулировка компьютерная) и по ним делать проверку углов. По результатам вам должны дать распечатку показаний до и после.

На современных авто регулировка развала-схождения не требуется. Конструкция подвески такая, что она исключает изменение углов колес в течении определенного периода эксплуатации. Необходимо делать только после ремонта подвески или аварии (сильного наезда на бордюр).

Town Fair Tire — регулировка кастера, развала и схождения

Что такое регулировка кастера, развала и схождения?

Не все знакомы с терминологией, связанной со сход-развалом. Хотя вам может не показаться необходимым знакомиться с такими терминами, как развал, кастер и схождение, полезно понимать, как работают эти три основных параметра выравнивания. Правильный развал-схождение необходим для сохранения долговечности автомобиля и шин, а также для обеспечения безопасности и комфорта вашей поездки.

Что такое развал?

Развал — это угол колеса относительно вертикали автомобиля, который в зависимости от наклона считается либо положительным, либо отрицательным развалом. Когда верхняя часть шин наклонена от центра автомобиля, у вас положительный развал, а когда верхняя часть шин наклонена внутрь, у вас отрицательный развал. Одно не лучше другого, но разные углы развала по-разному влияют на ваш автомобиль.

• Положительный развал — Когда ваши колеса наклонены наружу, устойчивость автомобиля повышается.
• Отрицательный развал — Высокопроизводительные автомобили, которым требуется лучшее прохождение поворотов, как правило, используют отрицательный развал, потому что это дает водителю больше контроля в этом отношении.

Зачем нужна регулировка?

В зависимости от типа автомобиля, небольшой положительный или отрицательный развал может быть полезен, но слишком большой развал опасен и вреден для ваших шин. Все производители транспортных средств предоставляют точные спецификации для соответствующего развала. Техники будут использовать эти углы, чтобы правильно выровнять развал. Если вы считаете, что ваш автомобиль нуждается в регулировке, вы можете (позвонить в магазин, чтобы договориться о встрече).

Что такое Кастер?

Кастер — это угол, определяющий наклон вперед или назад линии, проведенной через верхнюю и нижнюю точки поворота рулевого управления. Это не влияет на износ шин, но кастер влияет на управляемость. Настройки угла кастера позволяют производителям сбалансировать усилие на рулевом колесе, устойчивость на высоких скоростях и эффективность прохождения поворотов передней частью.

• Положительный кастер — Если линия наклонена к задней части автомобиля, значит у вас положительный кастер. Недостатком положительного кастера является отсутствие гидроусилителя руля. В этом случае усилие на рулевом колесе будет увеличено. Положительный кастер в первую очередь полезен для автомобиля, поскольку он увеличивает наклон шины при прохождении поворотов и возвращает ее в вертикальное положение при движении прямо.
• Отрицательный кастер — Если линия наклонена к передней части автомобиля, кастер отрицательный. Отрицательный кастер позволит вам меньше поворачивать на поворотах, но может привести к заносу, если вы едете прямо.

Положительный и отрицательный кастер в основном относятся к гоночным автомобилям, и если ваш автомобиль не поднят или не модифицирован каким-либо образом, требующим регулировки, уличные автомобили обычно работают с заводскими настройками.

Что такое Toe?

Схождение — это параметр, определяющий, насколько передние и/или задние колеса повернуты внутрь или наружу из положения прямолинейного движения. Величина схождения, будь то схождение внутрь или наружу, выражается как разница между шириной колеи, измеренной на передней и задней кромках шин. Схождение выражается в градусах или долях дюйма, и хотя ваши колеса должны быть направлены прямо вперед, когда вы едете прямо, схождение имеет некоторые преимущества в зависимости от типа транспортного средства, которым вы управляете.

Целью схождения является обеспечение того, чтобы все четыре колеса катились параллельно друг другу. Тем не менее, гоночные автомобили используют схождение, чтобы улучшить маневренность. Трамвайные автомобили или простые легковые автомобили используют схождение, потому что нет необходимости быстро поворачивать. Схождение также обеспечивает повышенную устойчивость, поскольку препятствует поворотам. Если у вашего автомобиля достаточное схождение, вы должны добиться идеальной устойчивости на прямой, входа в поворот и минимального износа шин.

Часто задаваемые вопросы о сход-развале колес и шин

Что такое развал-схождение?

Несмотря на то, что иногда это бывает сложно, выравнивание колес может выйти из строя в ходе повседневного вождения. Это снижает управляемость вашего автомобиля, снижает расход топлива и вызывает преждевременный износ шин. Развал-схождение — это процесс регулировки углов наклона колес вашего автомобиля в соответствии с исходными спецификациями для улучшения их контакта с дорогой.

Необходима ли развал-схождение?

Развал-схождение повышает безопасность автомобиля, поддерживая правильную площадь контакта шины с дорогой и предотвращая увод автомобиля влево или вправо. Правильно отрегулированный автомобиль имеет более плавную езду и оптимальный расход топлива. Выравнивание колес также продлевает срок службы шин.

Что влияет на развал-схождение?

Со временем нормальная просадка подвески, в том числе усталость пружин и втулок (резиновых подушек, гасящих движение и шум), постепенно меняет центровку. Попадание в выбоину, наезд на большие неровности, трение о бордюр или перекатывание мусора также могут привести к смещению колес. Кроме того, агрессивное вождение, перевозка тяжелых грузов, погнутые или изношенные детали подвески/руля или небольшой изгиб крыла могут вызвать смещение. Чтобы повысить безопасность вашего автомобиля, проводите центровку автомобиля два раза в год или при покупке новых шин. Другие случаи, когда нужно проверить выравнивание, включают:

• После резкого удара о бордюр или выбоину

• Если вы много ездите по бездорожью

• При неравномерном износе шин

• Каждый раз, когда вы опускаете или поднимаете автомобиль

• При замене деталей рулевого управления или подвески, влияющих на угол наклона шин

• Если вы заметили, что автомобиль сносит или тянет в сторону

• Если руль смещен от центра, когда вы смотрите прямо

• После аварии

Как определить, что мой автомобиль не выровнен?

Даже если ваш автомобиль не выровнен, со временем вы можете этого не заметить. Признаки несоосности транспортного средства включают:

Неравномерность
Износ шин

Рулевое колесо
Смещенное от центра

Тяга или дрейф
При рулевом управлении

Может ли несоосность вызывать вибрацию рулевого колеса?

Маловероятно. Вибрация рулевого колеса, половицы или сиденья (особенно на скоростях шоссе или автомагистрали), вероятно, является признаком того, что одна или несколько ваших шин/колес в сборе разбалансированы, или у вас возникла другая проблема с шинами.

Может ли несоосность вызывать шум?

Нет. Как правило, любой шум от несоосности вызван ненормальным износом шин. Если шины являются источником дорожного шума, может потребоваться коррекция сход-развала. Однако это не решит проблему шума.

Повлияет ли несоосность на мои шины?

Да. Если на них наблюдается умеренный или сильный износ кромок или износ с оперением, это, вероятно, означает, что они не выровнены. Часто это указывает на то, что схождение или угол развала смещены.

Развал влияет на износ и прохождение поворотов: Наклон шины и колеса внутрь и наружу (если смотреть спереди автомобиля) называется развалом. Когда верхняя часть шины наклонена внутрь, это отрицательный развал. Положительный развал означает, что верхняя часть шины наклонена наружу. Каждый производитель устанавливает определенный развал для каждого автомобиля, который он производит, который может быть положительным, отрицательным или нулевым (0º). Когда развал находится под правильным углом, шина и колесо катятся прямо.

Как правило, развал играет ключевую роль при прохождении поворотов. Если развал выходит за пределы диапазона производителя, это может вызвать проблемы с управлением и чрезмерный износ шин, что будет стоить вам денег. Если в автомобиле предусмотрена регулировка развала задних колес, регулировка развала задних колес играет большую роль в обеспечении устойчивости на прямых и в поворотах.

Схождение — самый важный угол для срока службы шины: Из всех углов схождение может выйти из строя легче всего. Схождение, правильно откалиброванное в соответствии со спецификациями производителя (которое может быть как слегка положительным, так и отрицательным), будет равно нулю (0º) на дороге. Это означает, что все шины и колеса в сборе (передние и задние) направлены в одном направлении. Когда схождение находится под правильным углом, трение шин меньше при качении. Когда они обращены друг к другу (схождение наружу) или друг к другу (схождение внутрь), они, по сути, слегка царапают дорогу с каждой пройденной милей. Это может сократить срок службы шины.

Повлияет ли несоосность на мои шины?

Да. Если на них наблюдается умеренный или сильный износ кромок или износ с оперением, это, вероятно, означает, что они не выровнены. Часто это указывает на то, что схождение или угол развала смещены.

Развал влияет на износ и прохождение поворотов: Наклон шины и колеса внутрь и наружу (если смотреть спереди автомобиля) называется развалом. Когда верхняя часть шины наклонена внутрь, это отрицательный развал. Положительный развал означает, что верхняя часть шины наклонена наружу. Каждый производитель устанавливает определенный развал для каждого автомобиля, который он производит, который может быть положительным, отрицательным или нулевым (0º). Когда развал находится под правильным углом, шина и колесо катятся прямо.

Как правило, развал играет ключевую роль при прохождении поворотов. Если развал выходит за пределы диапазона производителя, это может вызвать проблемы с управлением и чрезмерный износ шин, что будет стоить вам денег. Если в автомобиле предусмотрена регулировка развала задних колес, регулировка развала задних колес играет большую роль в обеспечении устойчивости на прямых и в поворотах.

Схождение — самый важный угол для срока службы шины: Из всех углов схождение может выйти из строя легче всего. Схождение, правильно откалиброванное в соответствии со спецификациями производителя (которое может быть как слегка положительным, так и отрицательным), будет равно нулю (0º) на дороге. Это означает, что все шины и колеса в сборе (передние и задние) направлены в одном направлении. Когда схождение находится под правильным углом, трение шин меньше при качении. Когда они обращены друг к другу (схождение наружу) или друг к другу (схождение внутрь), они, по сути, слегка царапают дорогу с каждой пройденной милей. Это может сократить срок службы шины.

Как выполняется развал-схождение?

Развал-схождение выполняется с помощью машины для развала-схождения, которая измеряет углы установки колес. Они рассчитываются и сравниваются с исходными характеристиками вашего автомобиля.

• При необходимости техник регулирует развал, кастер и схождение каждого колеса.

• Показания компьютера в режиме реального времени показывают, когда достигнуты целевые углы.

• Рулевое колесо проверяется, чтобы убедиться, что оно отцентровано.

• Наконец-то ваш автомобиль прошел тест-драйв.

Какие существуют типы выравнивания?

Ваш техник посоветует, какой тип развал-схождения лучше всего подходит для вашего типа автомобиля. Как правило, выравнивание четырех колес будет стоить дороже, чем стандартное или тяговое выравнивание.

Выравнивание упора: Регулировка тяги является наиболее точной регулировкой для автомобилей без регулируемой задней подвески. Регулируются только передние колеса. Вот как: нет никакой гарантии, что оба задних колеса направлены прямо вперед, как и должно быть. Один может быть направлен точно вперед, а другой немного в сторону. Или оба их угла могут быть выключены. Поскольку это невозможно отрегулировать, передние колеса выровнены как можно ближе к линии тяги, которая представляет собой среднее значение, на которое указывают два задних колеса. Этого достаточно, чтобы получить центрированное рулевое колесо.

Развал-схождение четырех колес: Это делается на автомобилях с регулируемой задней подвеской, чтобы привести все четыре колеса вашего автомобиля в исходное состояние. Все четыре колеса выровнены по центру автомобиля. Сначала измеряются и регулируются углы заднего моста, затем переднего. Это наилучшая, наиболее точная и рекомендуемая производителем установка для автомобилей с регулируемой задней подвеской.

Нужно ли делать развал-схождение при покупке новых шин?

Да. Развал-схождение при замене шин — один из лучших способов получить от них максимальный пробег. Обязательно попросите развал-схождение, так как обычно это не входит в стоимость покупки шины.

Как часто требуется развал-схождение?

Регулярная развал-схождение является частью базового технического обслуживания автомобиля. Раннее выявление несоосности означает, что вы можете исправить положение колес до преждевременного износа шин. Автомобили обычно выходят из строя постепенно, поэтому важно проверять его не реже одного раза в год или два раза в год, если вы ездите по дорогам с неровностями, колеями или выбоинами.

В какие еще моменты следует проверять центровку?

• После резкого удара о бордюр или выбоину

• Если вы много ездите по бездорожью

• При неравномерном износе шин

• Каждый раз, когда вы опускаете или поднимаете автомобиль

• При замене деталей рулевого управления или подвески, влияющих на угол наклона шин

• Если вы заметили, что ваш автомобиль сносит или тянет в сторону

• Если руль смещен от центра, когда вы смотрите прямо

• После аварии

Les Schwab проводит бесплатные визуальные осмотры центровки. Если мы порекомендуем выравнивание, но в ходе работы обнаружим, что ваше выравнивание хорошее и не может быть улучшено, плата не взимается.)

Развал-схождение только для полноприводных автомобилей?

Независимо от того, являются ли они полноприводными, переднеприводными или заднеприводными, большинство автомобилей и многие внедорожники сегодня имеют четыре колеса. Эти транспортные средства должны быть выровнены по четырем колесам, потому что задняя часть точно так же может выйти из строя и вызвать неравномерный износ шин, как и передняя.

Влияет ли несоосность на расход бензина?

Да. Когда ваши колеса правильно выровнены, сопротивление качению меньше. Шины с меньшим сопротивлением качению испытывают меньшее трение, что может повысить эффективность использования топлива. Если ситуация сохранится, шины будут изнашиваться неравномерно, что приведет к увеличению расхода топлива.

Выравнивание — это то же самое, что и балансировка?

Нет. Развал-схождение и балансировка — это два совершенно разных ремонта. Балансировка шин — это процесс прикрепления к колесу небольших грузов, всего в несколько унций. Это гарантирует, что вес колеса будет равномерным по всему устройству. Несмотря на то, что они круглые, шины имеют производственные дефекты и износ, которые создают более легкие и тяжелые участки. Вес компенсирует это.

Повторная балансировка выполняется в шиномонтажной мастерской путем помещения узла «колесо-шина» на балансировочный станок, который определяет дисбаланс в сборке «шина/колесо». Это показывает, где находится дисбаланс, и количество веса, необходимого для противодействия этому дисбалансу. Чаще всего это делается при установке новых шин. Les Schwab выполняет балансировку шин при каждом обороте. Однако это не является частью выравнивания.

Что входит в выравнивание?

Развал-схождение

Les Schwab включает в себя осмотр шин, предварительный тест-драйв, проверку рулевого управления и подвески, проверку и регулировку давления в шинах, измерение и регулировку углов развал-схождения, тест-драйв после и распечатанный отчет, показывающий измерения до и после. На развал-схождение, выполненные в Les Schwab Tyres, распространяется 30-дневная гарантия, которая включает работу.

Исправит ли сход-развал кривое рулевое колесо? Ослабление рулевого управления?

Смещенное от центра рулевое колесо является одним из признаков несоосности. Развал-схождение может вернуть рулевое колесо в центральное положение, если нет других недиагностированных проблем.

Когда углы установки не соответствуют первоначальным спецификациям автомобиля, рулевое управление может немного болтаться. Это состояние можно исправить с помощью сход-развала. Но если вы заметили, что рулевое колесо двигается намного чаще, чем обычно, возможно, изношены детали рулевого управления или подвески. В этом случае незакрепленные детали должны быть выявлены при осмотре перед выравниванием, и перед выравниванием должен быть рекомендован ремонт.

Покрывается ли гарантией сход-развал?

Проверьте оригинальную гарантию в руководстве по эксплуатации вашего автомобиля.
