Регулировка зажигания скутера 4т 50сс китай. Выставляем зажигание на скутере

Опережение зажигания — это смещение на несколько градусов момента образования искры на свече зажигания до того, как поршень двигателя достигнет верхней мертвой точки (вмт). Горючая смесь топлива и воздуха при зажигании не взрывается мгновенно, как многие полагают, а горит, — для этого горения нужно какое-то время. Двигатель будет работать эффективнее и экономичнее, когда максимум давления от взрыва горящей топливной смеси наступает именно сразу после того, как поршень минует вмт, т.е. при начале движения поршня вниз. Для этого нужно воспламенить горючую смесь еще до подхода поршня к вмт. Опережение зажигания в электронных системах зажигания CDI — коммутаторах — современных скутеров, является не регулируемым, но полностью управляется электроникой. Но для проверки момента установки зажигания на некоторых современных моделях скутеров нанесены мерные риски.

Чтобы проверить опережение зажигания скутера нужен специальный прибор — стробоскоп.

Такое устройство не входит в набор инструмента обычного скутера, и не следует считать его приобретение совсем необходимым — рядовой скутерист крайне редко будет им пользоваться.

Как работает стробоскоп. Стробоскоп — устройство, в котором вспыхивает яркий свет в момент «выстрела» искры в свече. Определяя стробоскопом момент зажигания во время работы двигателя мкутера (в момент зажигания вспыхивает свет), можно видеть мерные риски и определить, на своих ли они местах относительно друг друга. Такие риски находятся на маховике генератора скутера и ответные риски на корпусе рядом с маховиком. Но, далеко не на всех моделях скутеров есть эти риски, и поэтому в этом случае стробоскоп тут не поможет.

Так как опережение зажигания определяется для какого-то определенного значения оборотов коленвала, некоторые стробоскопы оборудованы датчиком частоты вращения — учитывайте это при покупке устройства, если оно вам всё-таки нужно. Если частота вращения коленвала не регламентируется, то это обычно означает, что проверка должна проводиться на холостом ходу двигателя.

В этом случае в начале нужно выяснить, соответствуют ли обороты холостого хода регламентированным характеристикам скутера. Стробоскоп подключается в соответствии с рекомендациями его изготовителя. Обычный стробоскоп имеет три провода, из которых два — это питание, третий подключается к проводу свечи. Некоторые изготовители скутеров не рекомендуют или запрещают подключать питание стробоскопа к электросети самого скутера — иначе показания будут неверны; возможно это связано с небольшими скачками нагрузки на источник питания во время вспышки стробоскопа. Проверку проводят на прогретом двигателе.

Чтобы произвести проверку опережения зажигания скутера, нужно навести стробоскоп на риски синхронизации, — они должны полностью или почти полностью совпадать. В самом нежелательном случае риски на маховике находятся на значительном отдалении от ответных рисок на корпусе при вспышках стробоскопа, или не видны вовсе. Электронная система зажигания скутера при всех ее преимуществах является неудобной в том отношении, что рядовой владелец скутера не может ее проверить, поэтому при неправильном опережении зажигания скутера, поездка в мастерскую является единственно верным методом для выяснения причины.

Детали системы зажигания недешёвые, поэтому их трудно заменять по принципу «А не поломано ли это?» Можно, конечно, попробовать заменять детали, если у кого-то из знакомых есть подобный скутер, детали которого можно использовать.

На мопеде альфа надежная система зажигания, но и она может сломаться, не стоит откладывать эту поломку и ездить на неисправном мопеде. Нужно просто попробовать выставить зажигание. Зажигание можно выставить самостоятельно, если у вас есть спец-инструменты и минимальные умения (навыки). Если этого нет, то лучше всего стоит обратиться к специалистам.

Какие признаки могут быть?

Медленный запуск.
Полное отсутствие запуска мотора.

Что понадобится для настройки зажигания мопеда?

Основной набор инструментов.
Стробоскоп.
Инструкция по эксплуатации мопеда.

Стробоскоп. Подключение стробоскопа.

Стробоскопом нужно проверить, есть ли риски на синхронизацию зажигания.
Чтобы проверить синхронность рисок на системе, нужно прогреть двигатель мопеда. После этого подключаем стробоскоп. От стробоскопа отходят 2 провода, 1-ый нужно подключить к электропитанию мопеда, а 2-ой (провод индукции) подключается к свече. При пуске на свече появится искра, свет стробоскопа покажет об этом. Этот появившийся свет нужно направить на расположение мерных рисок и посмотреть как они расположены к друг другу. Если риски стоят ровно, то дальнейшая регулировка не нужна. Если мерные риски не одновременно соприкасаются друг к другу, то нужна регулировка угла опережения зажигания. Для этого в первую очередь стоит изучить документацию к вашему мопеду. Для того чтобы найти расположение мерных рисок, нужно внимательно осмотреть маховик генератора и кожух маховика.

Для работы нужен стробоскоп, который оснащен датчиком подсчета оборотов каленного вала. Такую проверку необходимо проводить на холостом ходу двигателя (ход должен работать точно). Результат проверки должен выявить положение мерных рисок, при котором зажигание будет работать идеально. Как только такое положение будет найдено, его будет нужно выставить.
Основной трудностью настройки зажигания на китайском мопеде является, нетипичное расположение отметок по которым нужно его регулировать.

Играет важную роль: без нее ни одно транспортное средство с бензиновым или дизельным мотором не сдвинется с места. От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную погоду, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи на скутере, зависит — поедет он или нет. Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему.

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ.

Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя. Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.

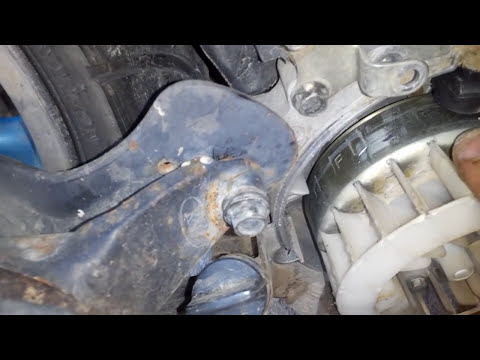

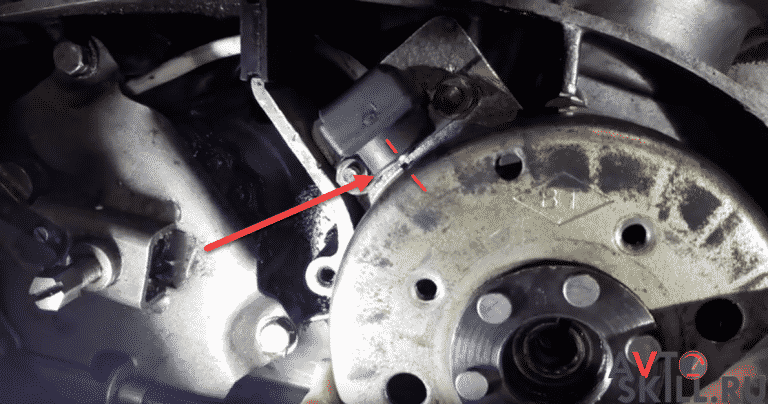

Для настройки необходимо совместить метку «Т» и выступ на картере двигателя

На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально. Обратите внимание на то, что одна точка больше других.

После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга. Стоять они должны горизонтально.

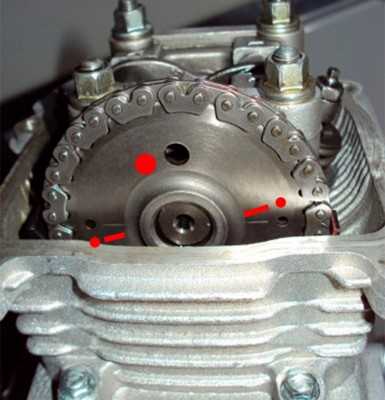

Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

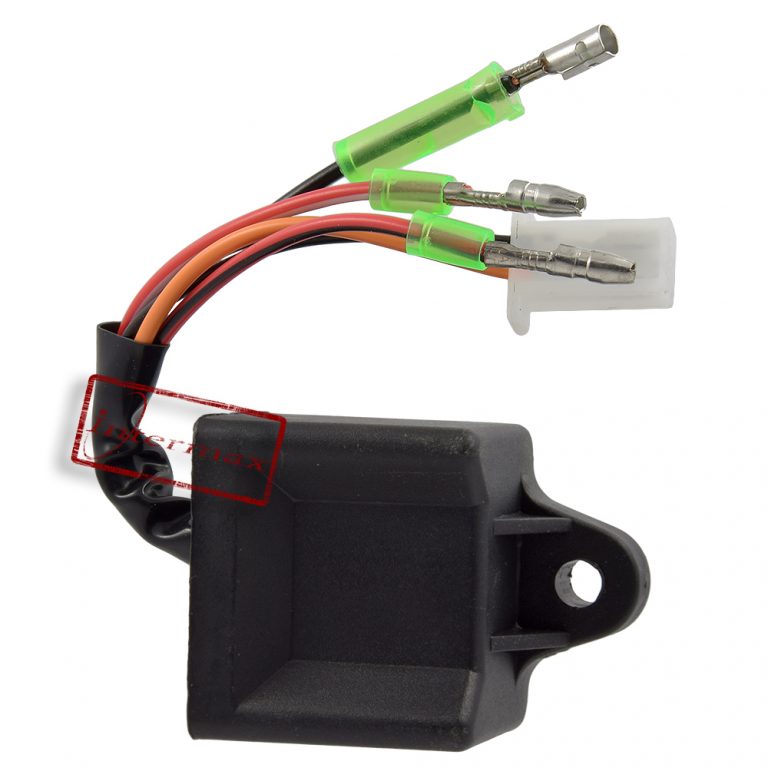

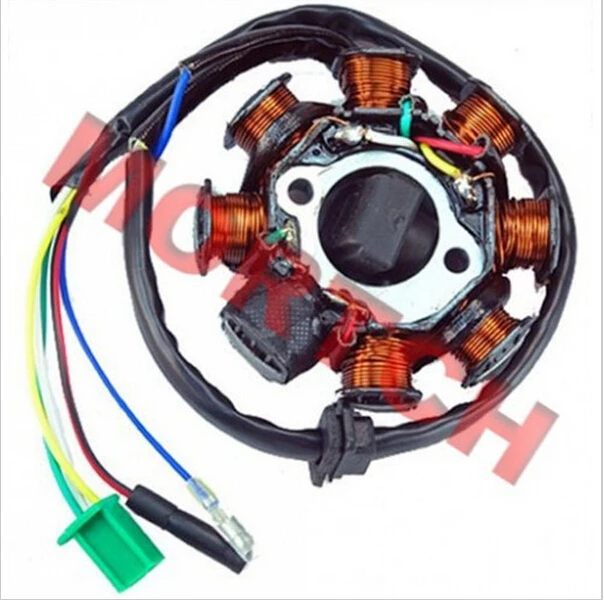

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде.

Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

Выставляются метки описанным выше способом.

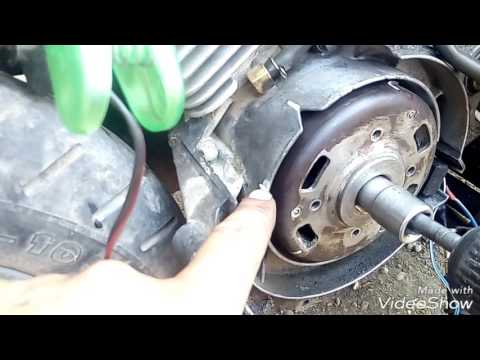

Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
Следите за тем, чтобы метки или отверстия находились в правильном положении.

Что такое зажигание на опережение

От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.

Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.

Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.

Как установить угол опережения (видео)

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

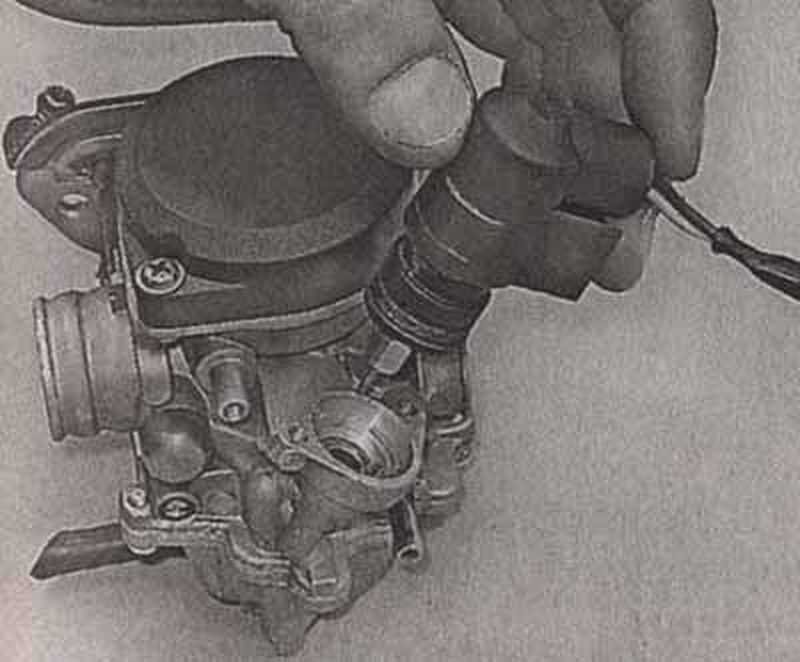

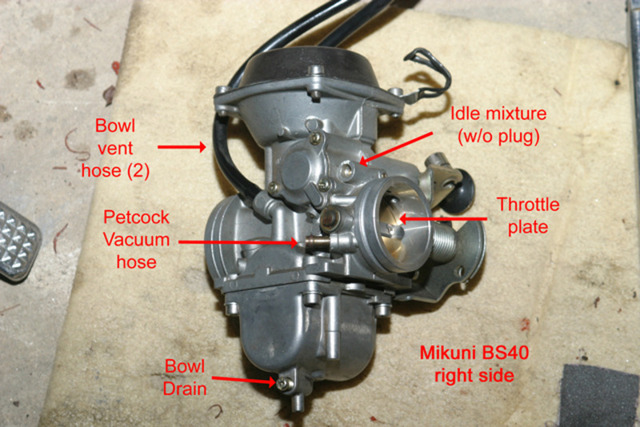

Совет: перед тем как начать работу, внимательно проверьте и почистите карбюратор: причина может быть в нем. Отрегулируйте качество подачи смеси. Кроме этого, не помешает проверить свечи.

Убедиться в исправности свечи

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Вывод

Не стоит бояться системы зажигания. Настроить ее легко, главное – проверить всю цепь, гораздо чаще из строя выходит , нет бензина или нужно заменить свечу. Только убедившись в том, что физических неисправностей нет, стоит браться за настройки зажигания. Если оно выставлено правильно, вы услышите и заметите, так как мотор будет легко заводиться и работать ровно.

Как правильно выставить зажигание на скутере

Прежде, чем браться за, чтобы выставить зажигание на скутере, следует понять, что происходит внутри двигателя. А то, может, человек ни разу и не заглядывал внутрь, а, если и смотрел, то не задумывался о самом процессе.

Что может свидетельствовать о том, что зажигание выставлено неправильно? Какого-то одного из следующих симптомов вполне достаточно, чтобы заподозрить неладное. Двигатель работает неровно, недобирает мощности, могут присутствовать так называемые хлопки, слишком сильно дымит, плохо набирает обороты. Правда, еще не факт, что виновато именно зажигание. В любом случае следует выкрутить свечу. Цвет торца изолятора, который непосредственно входит в цилиндр, в идеале должен быть песчаного цвета. Если же он черный, закопченный, то стоит заняться регулировкой зажигания. Хотя, возможно, и не оно виновато. Но надо же с чего-то начать поиск неправильной работы двигателя. Принципиальной разницы нет, регулировать зажигание в двигателе скутера, мопеда, мотоцикла, газонокосилки или бензопилы.

Процесс выставления зажигания не сложный, но ответственный. Зажигание может быть ранним – это в случае, если топливо-воздушная смесь поджигается свечой, когда поршень еще не дошел до верхней мертвой точки. Поршень движется вверх, а в него уже ударяет расширяющийся газ. Согласитесь, плохая ситуация. Зажигание может быть и поздним, это, когда поршень уже далековато отошел вниз от верхней мертвой точки. В таком случае смесь может загораться уже, проходя через выхлопные окна цилиндра. Тоже плохо – те самые «хлопки» или дым. Правильный момент для зажигания смеси, когда поршень лишь минимально сдвинулся вниз с верхней мертвой точки. Обычно, эта величина указывается в руководстве к технике и составляет от двух до четырех миллиметров. В зависимости от конструкции двигателя.

Зажигание может быть контактным и бесконтактным. Контактное установлено на старых моделях мотоциклов, мопедов, поэтому говорить о нем не будем. Кто интересуется, найдет в сети самостоятельно. На современных скутерах устанавливают бесконтактные и электронные системы.

Если в контактной системе прерывание тока осуществляется механически, путем замыкания-размыкания цепи, то в бесконтактной несколько другой принцип работы, хотя они и схожи. В любом случае, электрический ток низкого напряжения вырабатывается генератором. Когда ротор замыкает датчик, последний посылает сигнал на коммутатор. И тот начинает накапливать электрический ток в первичной обмотке. Благодаря электромагнитной индукции, во вторичной обмотке появляется ток с высоким напряжением, достаточным, для того, чтобы вызвать искру в свече зажигания. Смысл регулировки сводится к тому, чтобы искра появилась в нужный момент.

Для начала следует разобрать картер. Сделать пометку на картере и роторе в положении верхней мертвой точки поршня. А затем, прокручивая вал, дождаться, когда же появится искра. Естественно, в этот момент свеча должна быть выкручена. Делаем еще одну пометку на картере. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Ослабляем болты на статоре генератора и выставляем зажигание так, как это указано в техническом руководстве к скутеру.

Определить верхнюю мертвую точку поршня просто. В отверстие от выкрученной свечи вставляем палочку, щепочку, полоску плотного картона. И неторопливо вращаем вал. Палочка поднимается, опускается. Наивысший подъем и дает нам верхнюю мертвую точку. Аккуратно отмечаем ее карандашом. Если руководства по эксплуатации под руками нет, можно действовать по наитию. Выньте палочку и отметьте на ней черточку, расположенную в двух-трех миллиметрах выше прежней. Вставьте палочку снова в двигатель и открутите поршень на эти два-три миллиметра ниже. На это положение и устанавливайте появление искры.

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы. И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие. Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание. Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя. Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Как на скутере выставить зажигание

О том, как выставить зажигание на 4т скутере спрашивают многие люди. На самом деле, данный процесс не так сложен, как кажется на первый взгляд, ведь все, что вам нужно это отвертка и метки. Для того, чтобы отрегулировать зажигание на скутере необходимо задать правильно положение звезды ГРМ. В нашей задаче нам будут помогать специальные метки, которые уже были выставлена производителем на заводе.

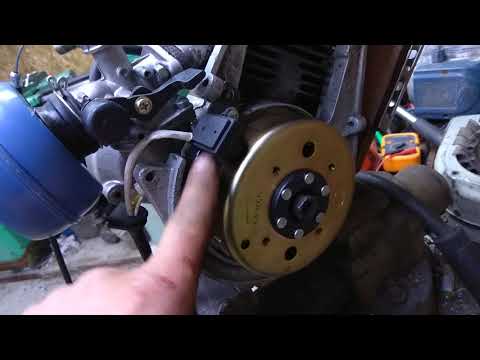

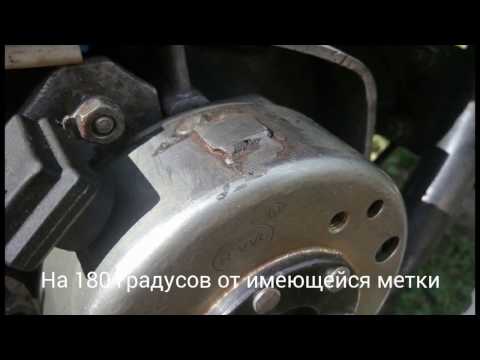

Обратите внимание на корпус магнето. На нем должна быть расположена специальная метка в виде буквы «Т». Именно эта метка и обозначает мертвую точку цилиндра (крайнее положение поршня в цилиндре, когда происходит его возвратно-поступательное движение). Ориентируясь на эту метку вам необходимо выставить ротор таким образом, чтобы метка на роторе совпала с меткой «Т» на корпусе магнето. Для этого небольшими усилиями прокручивайте кик-стартер или двигайте ротор вручную.

Затем, понадобится еще одна, последняя метка, находящаяся на звезде ГРМ. Данная метка представляет собой три отверстия или точки, которые обозначены с внешней стороны звезды ГРМ. Данные точки в следствии образуют треугольник, где одна из точек или отверстий является самой большой. После того, как вы отрегулируете зажигания, самое большое отверстие должны находиться вверху, а две другие точки находиться друг напротив друга в горизонтальном положении. Подробнее, о том, как выставить метку на скутере 4т, вы можете увидеть на видео ниже.

Зажигание на опережение

Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче. Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки. Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.

Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка. Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето. Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.

На этом регулировка зажигания на скутере закончена. Как вы можете заметить, ничего трудного здесь нет, главное правильно соединить все метки.

Как выставить зажигание на скутере

Система зажигания играет важную роль: без нее ни одно транспортное средство с бензиновым или дизельным мотором не сдвинется с места. От того, как она настроена, зависит качество работы двигателя, будет ли он заводиться в холодную погоду, правильно ли будет работать. В зависимости от того, как настроено зажигание и какие подобраны свечи на скутере, зависит – поедет он или нет. Из данного материала вы узнаете, как выставить зажигание на скутере самостоятельно, что для этого потребуется, как настраивать бесконтактную систему.
