Устройство и регулировка карбюратора ОЗОН ВАЗ 2107

Долгое время на отечественные автомобили устанавливался карбюратор ОЗОН.

Системы подачи топлива этого типа выпускались в трех модификациях:

• Пузырьковая;
• Игла;
• Плавающий механизм.

Первые два вида практически больше не используются, их производство прекращено. На автомобилях марок 2107, 2105 устанавливался озоновый карбюратор, устройство которого получило широкое распространение. Модификация заменила итальянское изобретение «Вебер». На Волжском автозаводе озоновый карбюратор получил модификации, за счет которых получили прибавку мощности, более стабильную работу. Карбюратор DAAZ OZONE, предшественником которого он является, более технологичен и устанавливался на автомобили разных семейств.

Устройство карбюратора озонатор и принцип работы

Автомобили семейства ВАЗ, оснащенные карбюраторами-озонаторами, имели больше преимуществ перед своими предшественниками. Отличие заключалось в более прочном корпусе, в котором были установлены внутренние элементы системы, дабы исключить последствия температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельной заслонки): 1 — корпус дроссельной заслонки; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — загрузочное устройство; 7 — рычаг управления трехрычажным воздушным амортизатором; 8 — телескопическая штанга; 9- рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две основные системы учета топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы межкамерного взаимодействия;
• Воздушная заслонка в первой камере приводится в действие тросом передачи;
• Пневматический клапан открытия второй камеры позволяет ей работать только после определенных нагрузок двигателя;
• Ускорительный насос позволяет подавать богатую смесь при сильном нажатии на педаль акселератора.

В автомобилях используется озоновый карбюратор, устройство которого позволяет эксплуатировать автомобиль в тяжелых условиях. Ремонт, регулировка карбюратора озон 2107 позволяет регулировать качество и количество топлива, а более крупные форсунки способствуют работе с топливом более низкого качества.

Схема режимов мощности экономостата и экономайзера карбюратора: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный жиклер экономостат с трубкой; 4 — главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подачи вакуума; 7 — диафрагма экономайзера; 8 — кран шаровой; 9- топливный жиклер экономайзера; топливный канал 10; 11 — воздушная заслонка; 12 — главные воздушные жиклеры; 13 — нагнетательная трубка экономостата.

Конструкция карбюратора OZONE позволяет максимально эффективно использовать возможности вашего автомобиля. Принцип работы основан на ряде систем, каждая из которых взаимосвязана, имеет важное значение в системе. Карбюратор ОЗОН устройство которого состоит из важнейших деталей:

• Поплавковая камера дополнительно заполняется топливом через игольчатый клапан, предварительно профильтрованным через специальную сетку;
• Бензин поступает в рабочие камеры через жиклеры, соединяющие поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с подсосом воздуха через воздушные форсунки.
• Неактивные каналы заблокированы электромагнитным клапаном;
• Для работы автомобиля в режиме ХХ топливо поступает через жиклеры в отсеки первой камеры, где попадает в топливопровод;
• Обогащение смеси осуществляется экономайзером, включаемым в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в виде шара, работает за счет собственного веса при протекании бензина через клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем необходимо соблюдать график технического обслуживания. Перед регулировкой карбюратора озон на автомобилях марки 2107 необходимо выявить неисправный узел, промыть, разбирать ремонтопригодные узлы не нужно. Промыть систему в домашних условиях несложно, важно соблюдать последовательность действий.

1. Ремонт и настройка карбюратора озон 2107 начинается с его разборки, отключения всех систем подачи. Необходимо отсоединить привод дроссельной заслонки, подачу охлаждающей жидкости и топливный шланг.
2. Очистить и промыть карбюратор ВАЗ модификации с озоном снаружи, осмотреть на наличие механических повреждений.
3. Очистите сетчатый фильтр и стартер сжатым воздухом низкого давления.
4. Система флотации очищена от сажи и видимых отложений. Важно понимать, что старую накипь будет сложно очистить, а также она может попасть в отверстия жиклера и нарушить работу системы.
5. Промывка и регулировка триггера, воздушных форсунок, системы XX.
6. Настраиваем узлы карбюратора, собираем и устанавливаем устройство до регулировки, которое в последующем настраивается на прогретый двигатель.

Тюнинг и тюнинг производятся по заданной последовательности с помощью винтов, согласно желаемому расходу топлива, динамическим характеристикам автомобиля. Техническое состояние полностью соответствует ходовым качествам, комфорту при управлении автомобилем.

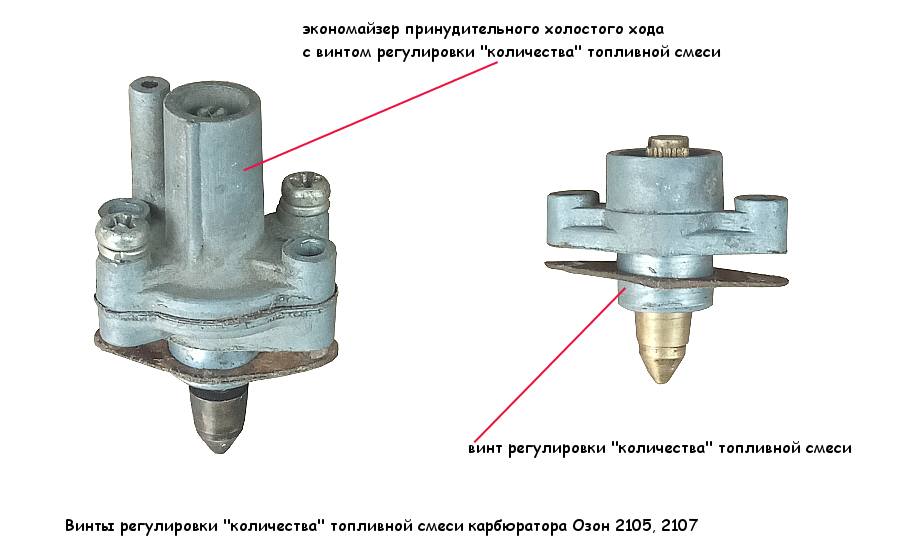

Регулировка карбюратора Озон 2107

Функциональным назначением карбюратора вообще и модели Озон, устанавливаемой на ВАЗ седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная подача ее в камеру сгорания двигателя блок питания цилиндров. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, является достаточно важной функцией, определяющей оптимальные режимы работы автомобильного двигателя и его длительные межремонтные и эксплуатационные периоды.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом для оснащения автомобилей Волжского автомобильного завода седьмой модели. Эта модель карбюратора, разработанная в 1979 году, основана на продукте Weber, разработанном итальянскими автопроизводителями. Однако по сравнению с ним у Озона значительно улучшены такие важные эксплуатационные показатели, как экономичность и минимизация уровня токсичности выбрасываемых в атмосферу газов.

Итак, карбюратор эмульсионный Озон представляет собой двухкамерное изделие, отличающееся следующими конструктивными особенностями:

Наличие двух основных дозирующих систем.

Отличный баланс поплавковой камеры (поз. 2).

Оснастить вторую камеру экономайзером (устройством обогащения).

Наличие межкамерных переходных систем и автономной системы холостого хода с электромагнитным клапаном.

Обеспечение воздушной заслонки первой камеры механической системой управления с тросовым приводом.

Оснастить первую камеру ускорительным насосом (поз.13) с распылителем.

Наличие устройства удаления газов.

Оснастить изделие пневмоприводом (поз.39) заслонки (дросселя) второй камеры.

Оборудование с устройством, открывающим заслонку в момент пуска двигателя, имеющее диафрагму.

Наличие аксессуара, определяющего выбор разрежения, возникающего в процессе управления регулятором опережения зажигания.

Элементы конструкции карбюратора Озон заключены в прочный металлический кожух, отличающийся повышенным уровнем прочности, что сводит к минимуму влияние деформационных воздействий, температурных колебаний и механических повреждений.

Солидный диаметр топливных жиклеров обеспечивает стабильную работу изделия даже при использовании некачественного топлива и в тяжелых условиях эксплуатации. Одним из основных конструктивных недостатков карбюратора Озон является отсутствие экономайзера на режимах мощности, что приводит к плохим динамическим характеристикам и низкому КПД.

Принцип работы карбюраторов «Озон»

Принцип работы карбюратора производства Димитровградского автомобильного завода (ДААЗ) можно описать следующим образом:

Устройство подачи топлива обеспечивает его подачу (топлива) через фильтр сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры заполняются топливом из поплавковой камеры через главные топливные жиклеры. В колодцах и эмульсионных трубах бензин смешивается с воздухом от соответствующих насосов. Подготовленная топливная смесь (эмульсия) через форсунки поступает в диффузоры.

После пуска силового агрегата канал «холостого хода» перекрывается запорным электромагнитным клапаном.

В режиме «холостой ход» бензин забирается из первой камеры и далее подается через форсунку, соединенную с электромагнитным затвором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры бензин смешивается с воздухом. Затем горючая смесь поступает в трубу.

В момент частичного открытия дроссельных заслонок топливовоздушная смесь поступает в камеры (через отверстия переходной системы).

Топливная смесь, проходя через экономайзер, поступает в распылитель из поплавковой камеры. В режиме полной мощности устройство обогащает эмульсию.

Шаровой кран ускорительного насоса открывается в момент заполнения топливной смесью. Клапан закрывается (под собственным весом) при прекращении подачи топлива.

Видео — Регулировка карбюратора Озон своими руками

Работы по регулировке карбюратора Озон проводятся не только в случае его (карбюратора) неисправности, но и в случае проведения ремонтных мероприятий, связанных с заменой некоторых элементов этого сборка. Рассмотрим подробнее перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дросселя) второй камеры требует регулировки пневмопривода.

После замены элементов загрузочного устройства оно настроено.

Причины постановки системы «холостой ход» наряду с нарушениями работы силового агрегата подготавливают автомобиль к техническому осмотру.

Замена поплавкового или игольчатого клапана требует регулировки уровня топлива в камере (поплавка).

Как отрегулировать карбюратор ваз 2107 самостоятельно

Автомобиль ВАЗ 2107 – один из самых распространенных представителей отечественной «классики». Хотя эти седаны больше не производятся, они активно используются большим количеством автомобилистов. Настройка карбюратора ВАЗ 2107 – один из самых актуальных вопросов для каждого владельца такого автомобиля.

Стоит отметить, что в автомобилях применяются мембранные, поплавковые и барботерные игольчатые карбюраторы. В нашей статье мы поговорим о том, как отрегулировать поплавковый карбюратор ВАЗ 2107 от производителя «ОЗОН».

Устройство карбюратора ВАЗ 2107 (схема)

Во-первых, хотелось бы подчеркнуть, что отдельные варианты карбюраторов могут существенно отличаться друг от друга, так как применяются только на определенных автомобилях. В нашем случае ситуация выглядит так:

• ДААЗ версии 2107-1107010 применяется исключительно на моделях ВАЗ 2105-2107.
• Исполнение ДААЗ 2107-1107010-10 устанавливается на двигатели ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, не имеющие вакуум-корректора.
• ДААЗ исполнение 2107-1107010-20 применяется исключительно в двигателях последних моделей ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ваз 2107 выглядит так:

• поплавковая камера;
• автономная система холостого хода;
• система дозирования;
• двухкамерная переходная система;
• клапан отключения холостого хода;
• дроссельная заслонка;
• отделение картерных газов;
• экономист

Более подробная информация вам просто не нужна, так как для тюнинга карбюратора ВАЗ 2107 она не пригодится. Карбюратор этого автомобиля включает в себя следующие устройства, обеспечивающие, а также распределяющие горючую смесь:

1. Поддержка запуска и прогрева двигателя.
2. Система Econostat.
3. Подставка для стабильного уровня бензина.
4. Ускорительный насос.
5. Поддержка холостого хода двигателя.
6. Основная дозирующая камера, в которой расположены топливный и воздушный жиклер, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Перед чисткой карбюратора ВАЗ 2107 и последующей его регулировкой необходимо четко понимать, что разбирать нормально выполняющие свои функции элементы не нужно. В частности, вы должны быть очень осторожны с системой дозирования.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в следующей последовательности:

1. Сначала промойте и очистите снаружи элементы карбюратора.
2. Далее необходимо проверить все элементы на наличие видимых дефектов.
3. Также очень важно удалять из фильтра различные загрязнения.
4. Затем промойте поплавковую камеру.
5. Обязательно очистите воздушные форсунки.
6. В конце регулируется поплавковая камера карбюратора ваз 2107, а также пусковой механизм и холостой ход.

Хотим подчеркнуть, что для данного вида работ нет необходимости разбирать карбюратор. Кроме того, нужно понимать, что все элементы имеют функцию самоочистки, и внутрь не попадает пыль и грязь.

Рекомендуется проверять сетчатый фильтр через каждые 60 тысяч пройденных километров. Он расположен недалеко от входа во флотационную камеру.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом подкачкой. Это закроет обратный клапан, после чего вам нужно будет сдвинуть верхнюю часть фильтра, разобрать клапан и очистить его растворителем. Для достижения наилучших результатов также рекомендуется использовать сжатый воздух для продувки клапана.

Это интересно: Замена масла в двигателе Лада Веста

Если вы решили отрегулировать карбюратор ВАЗ 2107 в связи с тем, что двигатель стал работать нестабильно, рекомендуем в первую очередь проверить сетчатый фильтр. Проблемы часто возникают из-за проблем с подачей топлива, которые могут быть вызваны забитым фильтром.

Не используйте ткань для очистки дна поплавковой камеры. Это приведет к образованию волокон на дне, которые забьют форсунки карбюратора. Для очистки используется резиновая груша, а также сжатый воздух.

Груша также используется для проверки герметичности иглы замка, так как давление, возникающее при сдавливании этого предмета руками, примерно соответствует давлению бензонасоса. При установке крышки карбюратора необходимо проверить, установлены ли поплавки вверх. Во время установки будет ощущаться значительное давление. В этот момент следует прислушаться к карбюратору ВАЗ 2107, так как недопустимы подсосы воздуха. Если вы заметите минимальную утечку, вам придется заменить корпус клапана, а также иглу.

Настройка карбюратора ВАЗ 2107 — поплавковая камера

Для регулировки поплавковой камеры выполните следующие действия:

1. Проверьте положение поплавка и убедитесь, что скоба его крепления не перекошена (если форма изменилась, скоба нужно выравнивать). Это очень важно, так как иначе поплавок карбюратора не сможет как следует погрузиться в камеру.
2. Регулировка закрытого игольчатого клапана. Откройте крышку поплавковой камеры и отодвиньте ее в сторону. Затем нужно осторожно потянуть за язычок на кронштейне. Необходимо следить за тем, чтобы между прокладкой крышки и поплавком было расстояние 6-7 мм. После погружения он должен составлять от 1 до 2 мм. Если расстояние заметно больше, нужно поменять иглу.
3. При открытом игольчатом клапане расстояние между иглой и поплавком должно составлять примерно 15 миллиметров.

Для выполнения этих действий также не требуется снимать карбюратор с двигателя.

Пусковая установка

Для регулировки системы запуска карбюраторного ВАЗ 2107 необходимо разобрать воздушный фильтр, запустить двигатель и снять воздушную заслонку.
