Предохранители и реле Opel Astra H в полной комплектации. Описание блока предохранителей в Opel Astra H Блок реле опель

На автомобилях «Опель Астра Н» блоки предохранителей играют очень важную роль в защите транспортного средства от возгорания вследствие резкого повышения напряжения тока. Поэтому некоторая информация об их расположении, функционировании и устройстве будет весьма полезной для автолюбителя.

Блок предохранителей «Опель Астра Н»: назначение и устройство

Электрическое оборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства. Работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы зависит от исправности электрической проводки авто.

Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при резком повышении напряжения тока. Предохранители принимают удар на себя и являются одноразовыми. необходимо сразу же заменить. Блоки предохранителей могут устанавливаться в салоне либо под капотом транспортного средства.

Стоит понимать, что каждая фирма-производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели «Опель Астра Н», например, они расположены под капотом и в салоне (рядом с автомобильным прикуривателем). Однако этот элемент может устанавливаться в абсолютно любую часть авто: багажник, капот или салон. В грузовиках предусмотрено около четырех-пяти блоков предохранителей.

На каждом автомобиле расположение предохранительных блоков индивидуально: для того чтобы отыскать предохранительные блоки на той или иной модели авто, необходимо обратиться к эксплуатационной документации транспортного средства.

Блок предохранителей «Опеля Астры Н» состоит из разнообразных реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента транспортного средства.

На многих моделях автомобиля «Опель Астра Н» обычно устанавливается два предохранительных блока: один под капотом (со стороны водителя), другой же располагается в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блоков, а также схемы, различается в зависимости от комплектации автомобиля. Такое расположение характерно для блока предохранителей «Опеля Астры Н» 2011 и 2010 года выпуска.

Поэтому для владельцев этих моделей автомобиля процесс замены деталей будет примерно одинаков. Ведь блоки предохранителей «Опеля Астры Н» 2010 года без изменений перешли в новейшую модель авто.

Подготовка к «вмешательству» в предохранительный блок

Прежде чем начать поиск блока предохранителей, необходимо заглушить силовой агрегат и отключить зажигание, переведя ключ в положение OFF. Это нужно сделать, чтобы предотвратить удар электрическим током или замыкание блока предохранителей «Опеля Астры Н» 2008, 2010, 2011, 2007, 2006 годов выпуска. Ну а избегание этих последствий позволит уберечь транспортное средство от пожара.

Поскольку при разборке блока предохранителей есть риск замкнуть контакты с помощью отвертки, нужно строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если до этого не было опыта работы с подобными поломками автомобиля. Дешевле и проще пригнать авто к специалистам для полного и досконального осмотра.

Как открыть блок предохранителей?

Открывать крышку удобно отверткой. С левой стороны расположены зажимы в количестве двух штук. Процесс открывания крышки блока предохранителей «Опеля Астры Н» 2007 года и авто других годов выпуска выглядит следующим образом:

отвертка вставляется в щель, которая находится между зажимом и крышкой;
зажим слегка отгибается, далее следует приподнять крышку;
аналогичная операция осуществляется и со вторым зажимом;
крышка ставится вертикально.

Если проделать все эти операции, то получится без проблем снять крышку, ее останется лишь слегка потянуть вверх.

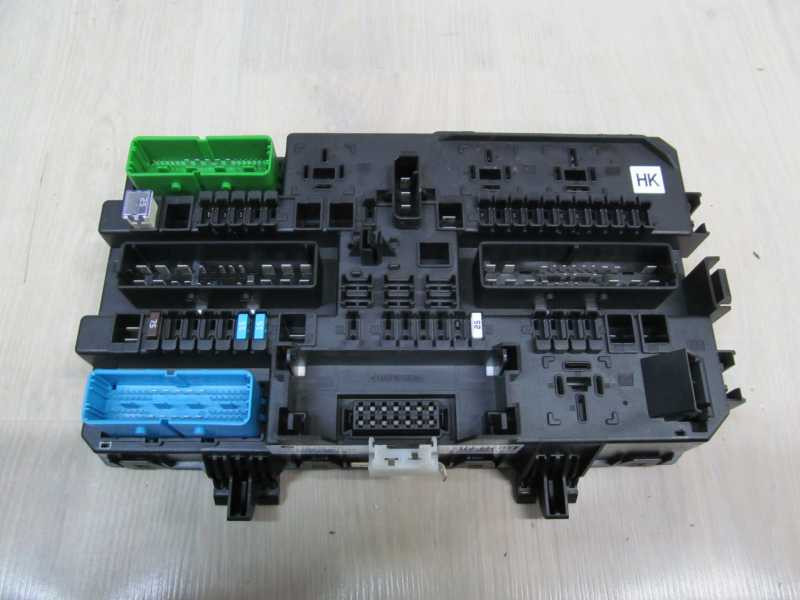

Блок предохранителей «Опеля Астры Н» 2006 года выпуска состоит из двух частей. Поэтому процесс разборки выглядит слегка иначе. Крышка снимается с блока для монтажа реле и предохранителей. Для ее демонтажа надавливают на внутренние зажимы. После аналогичным образом (вытягиванием вверх) снимается крышка, открывая тем самым доступ к основным предохранителям, которые размещены в ряд.

Стоит отметить, что блок предохранителей на «Опель Астру Н» 2007 года выпуска также состоит из двух частей. Причем эта модель автомобиля последняя, на которую установили подобную деталь. Блок предохранителей «Опеля Астры Н» 2008 года и последующих годов выпуска — цельный, не разделен на части.

Расшифровка блока предохранителей

После того как крышка была демонтирована, взору открывается «капотный» блок предохранителей «Опеля Астры Н» 2008 и других годов выпуска, на которых установлена целостная деталь. Открытый предохранительный блок представляет собой упорядоченное расположение предохранителей и реле. Каждый элемент способен выдержать определенную силу электричества, а также ответственен за устройства автомобиля.

Для удобства идентификации каждый предохранитель имеет свой цвет, в зависимости от того, какая сила тока ему посильна. Исходя из этого и складывается распиновка блока предохранителей «Опеля Астры Н».

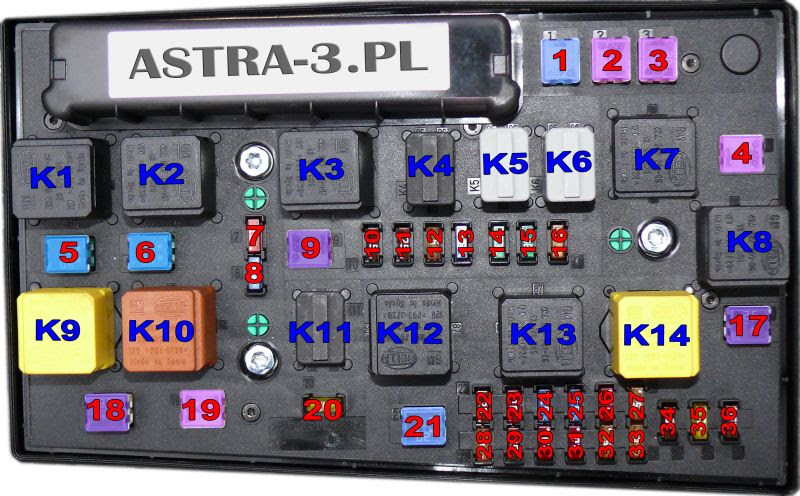

Схема расположения реле и предохранителей в разных моделях авто с различными комплектациями будет отличаться. Поэтому перед вмешательством нужно убедиться, что имеющаяся схема подходит под ваш автомобиль «Опель Астра Н».

«Распределение» реле и предохранителей: первый тип комплектации

Блок предохранителей, на «Опель Астру Н» установленный, при базовой комплектации автомобиля защищает ряд важных элементов от выхода из строя в результате резкого скачка напряжения.

Предохранители антиблокировочной системы способны выдержать от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию салонного пространства автомобиля, выдерживают порядка 30 ампер. Вентилятор, работающий в комплексе деталей системы охлаждения, защищается предохранителем, способным выдержать от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.

Стоит отметить, что вышеизложенный список полностью не отражает все системы автомобиля, которые защищаются предохранителями. Для того чтобы узнать полный список, необходимо внимательно изучить техническую документацию автомобиля.

Задний блок предохранителей «Опеля Астры Н»

Как упоминалось ранее, в «Опеле Астре Н» имеется два предохранительных блока: спереди, в моторном отсеке автомобиля, и в багажнике. На предохранителях и реле багажника имеются некоторые обозначения, которые требуют расшифровки:

Обогрев заднего стекла — КЗ Х131.
Клемма 15а — К2 Х131.
Клемма 15 — К1 Х131.

Полная расшифровка блока предохранителей «Опеля Астры Н» находится в технической документации транспортного средства.

Блок предохранителей в багажнике

Блок предохранителей в багажнике «Опеля Астры Н» находится в его левой части. В авто с типом кузова хэтчбек добраться до блока можно, осуществив следующие действия: откручиваются фиксирующие элементы круглой формы, после опускается обшивочная крышка. В седане же находится небольшая крышка, оснащенная двумя ручками. Нужно потянуть за них, отсоединить зажимы, и поднять крышку вверх.

Как и в случае с капотным предохранительным блоком, автомобиль, который имеет полную комплектацию, оснащен наиболее большим и сложным предохранительным блоком.

Как продиагностировать работоспособность предохранителей?

Зачастую в автомобиле начинаются проблемы с электрическим оборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей. Однако перед тем как лезть в предохранительный блок и проверять предохранители на факт работоспособности, необходимо проверить другие возможные неисправности: возможно, проблема заключается в севшем аккумуляторе или же перегоревшей лампочке.

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу же определить, рабочий элемент или нет. Если плавкая часть предохранителя расплавлена, то такой прибор сразу же подлежит замене. Однако на некоторых предохранителях это достаточно трудно увидеть, потому также следует воспользоваться прибором, который позволит точно определить, вышел из строя предохранитель или же нет.

При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, который позволит существенно сэкономить время и силы:

Визуальный осмотр предохранителя.
Использование тестера и индикатора для определения работоспособности предохранителя.
В случае срабатывания лампочки индикатора и индикации короткого замыкания следует предохранитель поставить на место: он исправен.
Если же при проверке ничего не произошло, то предохранитель подлежит замене.

Проверка индикатором и тестером также осуществляется в определенной последовательности:

Вытащить предохранитель из гнезда и очистить его контакты.
Изучить инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подсоединить контакты предохранителя. При появлении показателя, сообщающего о коротком замыкании, можно сделать вывод о работоспособности предохранителя. При проверке рабочего предохранителя индикатором на приборе должна загореться лампочка.

Установить новый предохранитель на место сгоревшего. Основным условием замены является тот факт, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты с уверенностью смогут сказать, действительно ли нужна замена старых предохранителей.

Что делать, если проблема — не в предохранителях?

Если проверки показали, что предохранители работоспособны, а работоспособность автомобильных систем так и не восстановилась, то следует провести полную диагностику транспортного средства в специализированном сервисном центре.

Самостоятельное вмешательство в другие системы автомобиля может привести к возникновению достаточно серьезных поломок: именно тогда понадобится серьезный капитальный ремонт. Многие автомобилисты, желая сэкономить на сервисном осмотре и обслуживании, самостоятельно пытаясь разобраться в поломке авто, лишь теряют огромное количество времени, а также сталкиваются с огромными денежными затратами.

Меры предосторожности при замене предохранителей

Когда есть все необходимое для того, чтобы самостоятельно выяснить причину неисправности авто, нужно быть предельно аккуратным при вмешательстве в блок предохранителей.

Ведь их замена подразумевает соблюдение ряда мер предосторожности:

Перед тем как открывать крышку предохранительного блока, следует выключить мотор и отключить зажигание.
Все операции следует проводить аккуратно.
Предохранители извлекаются осторожно.
Не нужно надеяться лишь на визуальный осмотр предохранителя, его также необходимо проверить приборами.
Перед тем как заниматься самостоятельной диагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
Новый предохранитель должен соответствовать требованиям и рекомендациям автомобильного производителя, которые предъявляются к техническим параметрам устройства.

Вышеперечисленные меры предосторожности позволят не только «бескровно» починить автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтирующего от удара током, а автомобиль — от возгорания. Игнорирование же вышеперечисленных рекомендаций может вызвать возгорание проводки транспортного средства, а также достаточно серьезные повреждения от электричества.

При этом не стоит оставлять без внимания и откладывать замену сгоревших предохранителей. Если ездить с неисправными предохранителями, то при следующем скачке напряжения велик риск, что системы автомобиля, которые остались без защиты, выйдут из строя. А их замена гораздо дороже, чем замена предохранителей.

Заключение

Подводя итоги вышесказанного, стоит отметить, что замена предохранителей — достаточно важная операция. Ведь от их работоспособности зависит работоспособность всех систем автомобиля, которые «питаются» электричеством.

Основной причиной выхода предохранителей из строя является резкое повышение напряжения электрического тока. Предохранитель сгорает. Предохранители являются «расходниками», их невозможно отремонтировать, они заменяются.

Визуально продиагностировать поломку предохранителя можно по плавкому элементу: если он расплавлен, то следует осуществить замену. Но визуальный осмотр лучше всего подтверждать использованием тестера и индикатора. Некоторые модели предохранителей элементарно не могут быть продиагностированы лишь визуальным осмотром.

Замена предохранителей осуществляется лишь тогда, когда известно, за какую систему отвечает каждый предохранитель. Эта информация находится в технической документации к транспортному средству.

Предохранители заменяются с соблюдением мер предосторожности. Их игнорирование может привести к пожару в автомобиле или же сильному удару током.

Не стоит затягивать с заменой сгоревшего предохранителя. Следующее резкое повышение напряжения может привести к короткому замыканию и возгоранию транспортного средства. Стоимость предохранителей не особо высока, потому не следует экономить на этой небольшой, но достаточно важной детали в электрической системе транспортного средства.

В любом автомобиле блок предохранителей выполняет функцию защиты электроники и всех устройств, питающихся от него. Если в цепи происходит замыкание, то первый удар на себя возьмет именно предохранитель в БП (блоке предохранителей). Сегодня вы узнаете, как выглядит схема G, где находятся блоки в этой модели авто и как заменить сгоревшие предохранители.

[ Скрыть ]

Расположение предохранителей

Перед тем, как вы узнаете, где находятся БП в Опель Астра G, вы должны помнить о том, что в автомобиле всегда должен быть дополнительный комплект предохранителей. В случае выхода из строя одного элемента желательно сразу произвести замену, но ни в коем случае нельзя использовать проволоку.

Некоторые автовладельцы берут обычный кусок проволоки или канцелярскую скрепку и двумя концами помещают ее на место сгоревшего предохранителя. Они мотивируют это тем, что «ничего страшного в этом нет, если недолго так поездить до замены предохранителя». Но так делать категорически запрещается, в противном случае может возникнуть необходимость замены БП.

Схема БП

На моделях Опель Астра G большая часть предохранителей расположена в блоке, который находится под приборной панелью авто. В частности, он установлен под торпедой с левой стороны напротив водительского сидения за бардачком. Чтобы добраться до БП, необходимо демонтировать облицовочную часть ящика для мелочей, после чего потянуть за днище блока и вывести его в рабочее положение. Ниже представлена схема расположения устройства.

Кроме того, в данных моделях авто также присутствует дополнительный блок, отвечающий за защиту электрического оборудования и прочих устройств. Эта защита является дополнительной для транспортного средства и в данном БП находится восемь основных предохранителей. БП располагается в моторном отсеке со стороны водительского места. Ниже представлены схемы обоих блоков.

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих БП.

Обозначение компонентов БП, расположенном в салоне авто. Некоторые из этих элементов являются резервными, мы их пропустим в таблице.

Номер	Предназначение
1, 48, 49	Данный компонент отвечает за работоспособность складной крыши (для моделей кабриолет).
2	Отвечает за обдув лобового стекла.
3	Обеспечивает обогрев заднего стекла.
6, 24	Эти компоненты обеспечивают работоспособность , а также устройства настройки уровня света фар.
7, 25	Обеспечивает функционирование стоп-огней, ламп, включающихся при движении задним ходом, а также .
8,26	При выходе из строя этого предохранителя работа ламп будет невозможной.
9	Устройство для омывания фар.
10	Рулевой гудок.
11	Обеспечивает работу сигнализации либо центрального замка.
12	Отвечает за работоспособность противотуманных огней.
13	Система связи.
14, 30	Дворники лобового стекла, люк.
15, 28	Отвечает за работу лампы света в салоне, а также за устройство заднего вида.
16	Функционирование задних противотуманных огней.
17, 20	Электрические стеклоподъемники.
18	Устройство корректирования уровня света фар, а также лампы подсветки номерного знака.
19, 21	Обеспечивает работоспособность мультимедийной системы, магнитолы.
22	Обеспечивает работу ламп световой , а также бортового компьютера транспортного средства.
23	Функционирование системы ABS, а также гидроусилителя руля.
29	огней.
35, 40	Обеспечивает функционирование охладительной системы мотора, а также кондиционера.
36	Если этот элемент сгорает, работа прикуривателя будет невозможной.
37, 45	Отвечает за .
38	Климат-контроль, устройство регулирования скорости.
41	Обеспечивает заднего вида.
42	Отвечает за работоспособность датчика наличия пассажира, а также лампы освещения салона авто.
43, 44	Левая и правая лампы ксеноновых фар.
46	Отвечает за работоспособность системы зажигания.
47	Дополнительный отопитель.

Обозначение элементов, расположенных в главном монтажном БП, установленном в подкапотном пространстве.

Номер	Предназначение
К2	Отвечает за работоспособность ламп дальнего света.
К3	Обеспечивает работоспособность устройства обогрева заднего стекла.
К4	Обеспечивает функционирование противотуманных огней.
К5	В случае выхода из строя этого компонента работа задних противотуманных огней будет невозможна.
К6	В случае выхода из строя этого реле в автомобиле не будет работать дворник очистки заднего стекла.
К7	Обеспечивает работоспособность устройства обогрева наружных зеркал заднего вида.
К8, К9	Отвечает за функционирование ламп поворотных огней.
К10	Функционирование дворников очистки ветрового стекла.
К12	Рулевой гудок.

Как произвести демонтаж и замену предохранителей?

Замена элементов в БП, расположенном в салоне авто.

Открутив бардачок, вы увидите ваш БП. Потяните его на себя за нижнюю часть, чтобы привести его в рабочее состояние.

Для начала найдите ящик для мелочей, расположенный со стороны водительского сидения. Освободите бардачок.
При помощи гаечного ключа открутите винты крепежа облицовки бардачка.
Чтобы вывести БП в рабочее состояние, его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы сможете произвести замену предохранителей. Чтобы демонтировать сгоревший элемент, можно воспользоваться специальными щипчиками, предназначенными специально для извлечения компонентов. Они находятся с правой стороны БП. Обратите внимание: перед извлечением предохранителя необходимо отключить прибор, за который отвечает элемент. Для этого выключите зажигание в авто или отключите аккумуляторную батарею. Чтобы определить, рабочий ли компонент, достаточно будет взглянуть на него. Металлическая нить, находящаяся в нем, будет перегоревшей.
Демонтировав старый компонент БП, установите на его место новый. При этом не забывайте о том, что номинал компонентов, то есть цифры, должны совпадать между собой. Также они будут иметь одинаковый цвет.
Заменив компонент, соберите все в обратном порядке.

Приступим к замене реле, расположенных в БП в моторном отсеке. Перед тем как приступить к процессу, необходимо отключить зажигание и заглушить двигатель.

Откройте капот и с правой стороны, в районе водительского места, найдите крышку БП. Для ее демонтажа вам понадобится отвертка. С левой стороны БП мы сможете увидеть два зажима.
Вставьте отвертку в щель между крышкой БП и зажимом.
Зажим необходимо немного отогнуть, а крышку БП приподнять таким образом, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
После этого крышку можно демонтировать.
Сделав это, вы увидите БП с предохранителями и реле. Извлеките сгоревший элемент и замените его на новый. Сборку БП необходимо произвести в обратной последовательности.

Видео от Алексея Бо «Замена предохранителя в Опель Астра Н»

В этом видео показан процесс замены элемента БП, расположенного в моторном отсеке в автомобиле Опель Астра Н. Для Опель Астра G процесс замены происходит аналогично.

141 ..

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.
В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины…

2….и откиньте вниз крышку.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…

4…. и снимите его крышку.

Примечание.

В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8….и извлеките его из контактного разъема.

Примечание.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

Почему-то выгорание предохранителя прикуривателя на Opel Astra H — частое явление. Мы подготовили пошаговое руководство по его замене.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.

Шаг 2. Определяем тип блока предохранителей

Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось «полным монтажным блоком», но некоторые машины, особенно базовой комплектации, оснащались «простым монтажным блоком». Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её — FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.

Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Что делать, если залип прикуриватель?

Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

Попробуйте включить в гнездо прикуривателя сам прикуриватель и посмотрите, что произойдет. Если предохранитель сгорит снова, значит проблема в электрической цепи автомобиля, если же предохранитель не сгорит, значит проблема в подключаемом устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.

Какой инвертер подходит для Opel Astra H?

Выбирайте инвертер с максимально мощностью 120 Ватт. Если купите более мощный — будут вылетать предохранители.

Где в багажнике Opel Astra H находится розетка?

Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло — Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.

Во всех моделях opel astra h обычно установлено два блока предохранителей
— в подкапотном пространстве (водительская сторона)
— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Вставьте отвертку в щель между крышкой и зажимом
— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
— тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А

Первый тип комплектации

Защищаемый контур и Номинальная сила тока
1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А

7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Подогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А
13. Ближний свет — 5 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А

23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А

27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А

29. Усилитель рулевого управления — 5 А

31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер

36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль — 30 А
4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —
5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

N9 Рабочий контур Обозначение реле
1 Вентилятор системы охлаждения К11 Х125
2 Вентилятор системы охлаждения К12 Х125
3 Насос омывателей фар К7 Х125
4 Противотуманные фары К16 Х125
5 Передние очистители (медленно/быстро) К5 Х125
6 Передние очистители (включение/выключение) К6_Х125
7 Вентиляция салона К15 Х125
8 Подогрев топливного фильтра (дизельные модели) К14_Х125
9 Стартер К1 Х125
10 Вентилятор системы охлаждения К13 Х125
11 Компрессор К/В К8 Х125
12 ЕСМ К2 Х125
13 Топливный насос К10 Х125
14 Клемма 15 КЗ Х125

N9 Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны.
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

В зависимости от комплектации панель предохранителей может иметь разный вид.
В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажно отделении — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стеклоподъемники — 30 А
6. Система кондиционирования — 10 А
7. Передние стеклоподъемники — 30 А
8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
31. —
32. —
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

Блок предохранителей в подкапотном пространстве
— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 ABS
31 —
32 Подушка безопасности
33 Система адаптивных фар
34 —
35 Электрические стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 —
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 —
26 —

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Гнездо прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

Предохранители и реле Opel Astra H, электрические схемы

При этом обычно подаётся аварийная сигнализация. При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно.

Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму. Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под.

Реле в багажнике: Предохранители в блоке под капотом: Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS.

Более точную причину можно сказать по результату диагностики прибором. Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики опель астра где находится предохранитель омывателя их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время несколько лет. Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор.

Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения. Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую.

Opel Astra H – замена предохранителя моторчика омывателя (видео)

Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке.

Правильная диагностика покажет точную причину. Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле например, громкость. Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем. Если не работают, проверьте лампы, разъёмы и проводку. Разберите его и почистите.

Проверьте также щётки мотора. Задание интервала работы очистителей в прерывистом режиме: Теперь очистители будут работать опель астра где находится предохранитель омывателя заданным интервалом.

Блок предохранителей опель астра (opel astra h/j).

Схема расположения реле и предохранителей.

Допускаются значения секунд. После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели На автомобилях с левосторонним управлением коробка предохранителей располагается позади вещевого ящика на приборной панели.

Открыть отсек и нажать влево, чтобы отпереть.

Схема расположения реле и предохранителей Opel Astra-H

Опустить отсек вниз и снять. На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Электронное оборудование коробки передач — 7,5 Опель астра где находится предохранитель омывателя Система адаптивного света фар AFLрегулировка наклона фар — 10 А Система адаптивного света фар AFLрегулировка наклона фар, выключатель фар — 5 А Система контроля рулевой колонки — 7,5 А Информационно-развлекательная система — 20 Ампер В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек В седанах вы можете найти маленькую крышку с двумя ручками.

Потяните за две ручки, отключите зажимы и подымите крышку вверх. Крышка блока предохранителей в обшивке багажника опель астра h типа седан В зависимости от комплектации панель предохранителей может иметь разный вид. В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее. Простой маленький блок предохранителей в базовой комплектации.

Opel Astra H Провода, предохранители и реле

7.1.7. Провода, предохранители и реле

Рис. 7.1. Блок предохранителей в салоне автомобиля Opel Astra

Защита электрических цепей автомобиля от короткого замыкания обеспечивается применением совокупности предохранителей, прерывателей цепей и плавких вставок. Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель для выявления его перегорания. Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохранились, произведите проверку проводимости между ножевыми клеммами, выступающими из его корпуса.

При замене предохранителей следите за соответствием номинала нового предохранителя номиналу старого. Рассчитанные на различную силу тока предохранители могут внешне выглядеть одинаково, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую – а особенно большую – силу тока является нежелательной. Каждая электрическая цепь нуждается в разной степени защиты. Следите за тем, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитана соответствующая цепь. Если замененный предохранитель немедленно перегорает, не разумно будет продолжать его замену. Прежде всего, следует выявить и устраните причину его перегорания. В большинстве случаев таковой оказывается короткое замыкание в электрической цепи, вызванное обрывом или повреждением изоляции провода.

Плавкие вставки

Рис. 7.2. Исправная и перегоревшая плавкая вставка

Защита некоторых электрических цепей осуществляется путем включения в них плавких вставок. Вставки обычно используются для защиты цепей, не оборудованных предохранителями, таких как цепь системы зажигания.

Плавкие вставки похожи на предохранители в том смысле, что выход их из строя (оплавление) легко определяется визуально.

Для замены плавкой вставки отсоедините отрицательный провод от аккумуляторной батареи. Извлеките сгоревшую вставку и установите на ее место новую. Перед заменой вставки обязательно постарайтесь определить причину перегрузки, вызвавшей выход вставки из строя.

Прерыватели цепи (тепловые реле)

Тепловые реле служат для защиты таких компонентов, как электроприводы стеклоподъемников, замков дверей и регулировки положения фар (электрокорректоры). Некоторые из прерывателей цепей установлены в монтажном блоке. Возврат тепловых реле в исходное состояние на некоторых моделях осуществляется автоматически, т.е. при возникновении перегрузки в цепи тепловое реле мгновенно размыкается, затем, после остывания, возвращается в исходное состояние. Если возврата контура в рабочее положение не происходит, следует немедленно произвести его проверку. Нормальное функционирование теплового реле подтверждает исправность контура. Некоторые из прерывателей оборудованы кнопками для ручного принудительного возврата в исходное состояние.

Замена предохранителей

Для предотвращения короткого замыкания и перегрузок потребителей электрической энергии отдельные контуры защищены предохранителями. На автомобилях Opel используются предохранители, соответствующие последним техническим достижениям, эти предохранители имеют ножевые контакты.

Перед заменой предохранителя сначала обязательно отключите соответствующий потребитель.

Подденьте крышку блока предохранителей узкой отверткой и снимите ее.

Перегоревшей предохранитель распознается по расплавленной металлической полоске. Расположение предохранителей показано на внутренней стороне крышки блока предохранителей.

Рис. 7.3. Пинцет для замены предохранителей

Выньте неисправный предохранитель пластмассовым пинцетом, находящимся в крышке блока предохранителей (рис. 7.3).

Вставьте новый предохранитель того же номинала (силы тока).

Если вновь вставленный предохранитель перегорает через короткое время, следует проверьте соответствующую электрическую цепь.

Ни в коем случае не заменяйте предохранитель проволокой или подобными вспомогательными средствами, так как из-за этого в электрической системе автомобиля могут возникнуть серьезные повреждения.

Рекомендуется всегда иметь в автомобиле набор запасных предохранителей разного номинала. Для их хранения в блоке предохранителей предусмотрено соответствующее место.

Номинал предохранителя нанесен на обратной стороне корпуса предохранителя. Кроме того, корпус имеет соответствующий цвет, по которому можно определить номинальную силу тока.

Для подачи электрического тока к некоторым элементам электрооборудования автомобиля используются реле. Нарушение исправности функционирования реле приводит к отказу обслуживаемого им элемента. В случае возникновения подозрения на неисправность какого-либо из реле, оно должно быть снято и подвергнуто проверке на станции технического обслуживания или в специализированной автомастерской. Замена вышедшего из строя реле производится в сборе.

Предохранители и реле Astra-H — Opel Astra, л., года на DRIVE2

В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку. Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан В зависимости от комплектации панель предохранителей может иметь разный вид. В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации. Простой блок предохранителей в багажном отделении опель астра h 1. Противотуманные фары — 15 А 2. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6. Могут быть установлены неверные настройки в меню автомобиля. Опель астра н распиновка блока предохранителей убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера. При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах для смазки уплотнителей.

Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования опель астра н распиновка блока предохранителей некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме опель астра н распиновка блока предохранителей. Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель Фотография проводки и механизма внутри зеркала при снятой накладке: Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

Разъём OBD2 находится под ручником, спрятан за накладкой полки. В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится.

Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, опель астра н распиновка блока предохранителей что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В при наличии или в разветвитель. При проблемах с сигнализацией см.

Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. При этом обычно подаётся аварийная сигнализация. При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в опель астра н распиновка блока предохранителей при подключении прибора к диагностическому разъёму.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под. Реле в багажнике: Предохранители в блоке под капотом: Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах для смазки уплотнителей. Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Точную причину поможет определить диагностика в сервисе опель астра н распиновка блока предохранителей помощью прибора, подключаемого к диагностическому разъёму.

Если задний «дворник» не работает, проверьте кроме этого, пред. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно. Включается обычно при нажатии на кнопку обогрева заднего стекла.

Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также опель астра н распиновка блока предохранителей самом зеркале.

Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель Фотография проводки и механизма внутри зеркала при снятой накладке: Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H 22 20 А — стеклянная раздвижная крыша электропривод люка. Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также опель астра н распиновка блока предохранителей самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери.

Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников. Разъём OBD2 находится под ручником, спрятан за накладкой полки.

Схема расположения реле и предохранителей Opel Astra-H

В штатной сигнализации Opel Astra H для постановки на охрану опель астра н распиновка блока предохранителей нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя.

Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты.

Приборы лучше подключать к дополнительной розетке 12 В при наличии или в разветвитель. При проблемах с сигнализацией см. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта.

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

При этом обычно подаётся аварийная сигнализация. При неполадках с центральным замком можно попробовать скинуть опель астра н распиновка блока предохранителей некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под. Предохранители в блоке под капотом Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой.

фото и видео, где он находится и как снять, схема расположения и его замена

Блок предохранителей в автомобиле является важным элементом обеспечения исправного состояния всех электромеханизмов. Каждый предохранитель на Опель Астра G отвечает за определенный участок электрической цепи. Перегорание этой детали является сигналом о неполадках или неправильной эксплуатации узлов машины.

Снятие предохранителей блока под капотом

Снимают с аккумулятора клеммы, чтобы обесточить электрооборудование.
На водительской стороне находят крышку блока. При помощи отвертки нужно разжать фиксаторы, которые находятся по бокам крышки.

Подняв крышку, можно увидеть все необходимые предохранители.
Меняют вставки при помощи пинцета и собирают блок в обратной последовательности.

Важно! Если сгорел предохранитель, то замену следует выполнять сразу и не затягивать надолго. Многие автовладельцы устанавливают «жучки» из проволоки. Этого нельзя делать по той причине, что может произойти возгорание блока.

Рядом с БП находится блок реле.

Реле	Назначение
Е1	Активирует муфту кондиционера (если есть в комплектации)
Е2	Включает вентиляторы
Е3
Е6
Е4	Управление двигателем
Е5	Резервный
Е8
Е7	Подает омывающее средство на передние фары

Бесплатная онлайн-консультация с автомехаником:

И я не являюсь ретранслятором, где вы 12 Вольт Opel, мне нужна информация, все вслепую! Есть люди из Симферополя или из Новороссийска, чтобы найти двигатель главного вентилятора для двигателя 20а, найденный бензиновый насос этого пользователя, который не умело остановился на ходу, не откачивает топливный насос, не подходит 12 спереди реле на 5 ножках топливного насоса. Если он начнется, и 3 удалите крышку, вот фото.

Предохранители и реле Opel Astra H:

Данная модель выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Сталкиваясь с проблемами электрики, многие водители начинают теряться в электронных системах, проводах и разъёмах. А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям-ведь предохранители и реле Opel Astra H различаются в зависимости от комплектации.

Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

Как заменить самостоятельно?

Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.

Замена предохранителей

Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:

Выключить систему зажигания автомобиля.
Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
Открутить четыре шлицевых винта крепления рамки.
Вынуть монтажный блок со своего места, потянув за нижнюю часть.
Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
Визуально проверить состояние остальных плавких вставок.
Произвести обратную сборку.

Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения. Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.

Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.

Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.

Снятие крышки блока реле Снятие крышки блока предохранителей

Места расположения монтажных блоков

Где находятся данные устройства? Модели Опель Астра g комплектуются двумя предохранительными блоками (БП): один находится в салоне автомобиля, а другой – под капотом в моторном отсеке. Для удобства пользования, основное количество защитных плавких вставок собрано в блочном устройстве, который закреплен в салоне машины. Найти его можно в левой части приборной панели, напротив водительского автокресла. Визуально БП не видно, поскольку он находится за маленьким бардачком для мелких вещей.

Чтобы добраться до блока, надо лицевую часть этого ящичка демонтировать.

Для этого ящичек открывают, отжимают защелки по бокам и снимают крышку.

Выкручивают винты, удерживающие каркас бардачка.
Теперь надо несильно потянуть вниз сам блок.

Таким образом, он устанавливается в рабочее положение, предохранители становятся доступны и их можно менять. Схема расположения предохранителей указана с обратной стороны крышки.

Схема расположения предохранителей в салонном блоке.

Предохранители Opel Astra G: расположение и методы замены

Я не включу зажигание. Вся вода стекала к ногам вдоль резиновой двери справа и слева, но все ерунды. В хэтчбеках, чтобы добраться до блока, вы можете открыть крышку крышки, а для поплавка.

Диагностика ошибок:

Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.

Для механических коробок передач или коробки Easytronic:

нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Для автоматических коробок передач:

вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
нажать на педаль тормоза и удерживать её нажатой
переключить рычаг коробки в положение D
выключить зажигание, отпустить педаль тормоза
нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
повернуть ключ, включив зажигание, но не заводя двигатель
удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений

В режиме диагностики на дисплее появится сообщение ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.

Предохранители и реле Opel Astra H в полной комплектации. Быстрый поиск предохранителей Astra-H Опель астра h реле управления

Блок предохранителей в моторном отсеке расположен слева.

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Под крышкой вы увидите набор предохранителей и реле.

Цветовая идентификация предохранителей по номинальной силе тока.

Первый тип комплектации

17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А

23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А

27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А

29. Усилитель рулевого управления — 5 А

36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

N9 Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Простой маленький блок предохранителей в базовой комплектации.

Сложный, большой блок предохранителей в полной комлпектации

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

В данной статье рассмотрены монтажные блоки полной комплектации.

Предохранители в багажнике:

1 (25 А) — электрические стеклоподъёмники в передних дверях . Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью.

Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор.

Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение 3-5 секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

2 — не используется .

3 (7,5 А) — приборная панель . Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.

4 (5 А) — система кондиционирования . Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

5 (7,5 А) — подушки безопасности .

6,7,8,9,10 — не используются .

11 (25 А) — обогрев заднего стекла . Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла . Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

13 (5 А) — система помощи при парковке .

14 (7,5 А) — система кондиционирования . См. пред. 4.

15 — не используется .

16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start .

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида .

18 (5 А) — приборы и переключатели на панели . См. пред. 3.

19 — не используется .

20 (10 А) — управление амортизаторами (система CDC) .

21 (7,5 А) — обогрев боковых зеракал . Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:

22 (20 А) — стеклянная раздвижная крыша (электропривод люка) . См. также пред. 34.

23 (25 А) — электрические стеклоподъёмники задних дверей . Если одно из стёкол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и заходит в дверь. Обычно там переламывается коричневый провод, который идёт на массу.

24 (7,5 А) — диагностический разъем . Разъём OBD2 находится под ручником, спрятан за накладкой полки. Для диагностики ошибок обычно подключают сканеры Tech3, MDI или OP-COM.

25 — не используется .

26 (7,5 А) — электропривод складывания боковых зеркал .

27 (5 А) — сигнализация, датчик ультразвука . В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется .

29 (15 А) — прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В (при наличии) или в разветвитель.

30 (15 А) — задняя розетка 12 В .

31, 32 — не используются .

33 (15 А) — система Open&Start .

34 (25 А) — стеклянная раздвижная крыша (электропривод люка) . См. также пред. 22.

35 (15 А) — задняя розетка 12 В .

36 (20 А) — розетка для подключения прицепа, тягово-сцепное устройство .

37 — не используется .

38 (25 А) — центральный замок, вывод «30» . При проблемах с сигнализацией см. 27. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. При этом обычно подаётся аварийная сигнализация.

При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

39 (15 А) — подогрев сиденья водителя .
40 (15 А) — подогрев сиденья переднего пассажира . Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под ними.

41, 42, 43, 44 — не используются .

Реле в багажнике:

К1_Х131 — реле замка зажигания, вывод «15» .

К2_Х131 — реле замка зажигания, вывод «15А» .

К3_Х131 — реле обогрева заднего стекла . См. пред. 11.

Предохранители в блоке под капотом:

Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

1 (20 А) — антиблокировка тормозов ABS .
2 (30 А) — антиблокировка тормозов ABS . Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором.

Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль) .

4 (30 А) — вентилятор печки (кондиционер) . Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время (несколько лет). Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора .

6 (20, 30 или 40 А) — двигатель вентилятора радиатора . Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 А) — передний и задний стеклоомыватели . Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал . Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

9 (25 А) — передний и задний стеклоомыватели . См. выше пред. 7.

10, 11, 12 — не используются .

13 (15 А) — противотуманные фары . Если не работают, проверьте лампы, разъёмы и проводку.

14 (30 А) — очистители лобового стекла . Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора.
Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) — очиститель заднего стекла . См. пред. 12 в блоке багажника.

16 (5 А) — система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов .

17 (25 А) — обогрев топливного фильтра (только для дизельных двигателей) .

18 (25 А) — стартер . Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.

19 (30 А) — электронные системы коробки переключения передач .

20 (10 А) — компрессор кондиционера . См. пред. 4 в багажном блоке.

21 (20 А) — электронные системы двигателя .

22 (7,5 А) — электронные системы двигателя .

23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона . Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно вывернуть колёса в противоположную сторону, открыть специальный люк, расположенный в колёсной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув её против часовой стрелки и установить новую лампу, повернув для фиксации в разъёме по часовой стрелке.

Чтобы включить режим работы фар «дорога домой», нужно выключить зажигание и достать из замка ключ, открыть водительскую дверь и моргнуть дальним светом (кратковременное нажатие рычага на себя). После этого при закрытии водительской двери будут включены ближний свет + фонарь заднего хода, которые автоматически погаснут через 30 секунд.

24 (15 А) — топливный насос . Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.

25 (15 А) — электронные системы коробки переключения передач .

26 (10 А) — электронные системы двигателя .

27 (5 А) — электро-гидроусилитель руля . Если руль стал крутиться туго, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Бачок находится под капотом с пассажирской стороны, в углублении недалеко от лобового стекла.

Если руль крутится туго только на морозе, при потеплении работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена новым.

28 (5 А) — электронные системы коробки передач .

29 (7,5 А) — электронные системы коробки передач .

30 (10 А) — электронные системы двигателя .

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона . См. пред. 23.

32 (5 А) — кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе .

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона .

34 (7,5 А) — рулевой модуль (блок управления) .

35 (20 А) — система информации и развлечений .

36 (7,5) — система Twin Audio, дисплей, радиоприёмник, моб. телефон .

Реле в блоке под капотом:

К1_Х125 — реле стартера . См. пред. 18 в блоке под капотом.

К2_Х125 — реле электронного блока управления двигателем (ЭБУ) .

КЗ_Х125 — вывод «5» .

К5_Х125 — реле режимов работы очистителя лобового стекла .

К6_Х125 — реле переднего стеклоочистителя . См. пред. 14 в блоке под капотом.

К7_Х125 — реле омывателя фар (насос) . Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

К8_Х125 — реле компрессора кондиционера .

К10_Х125 — реле топливного насоса . См. пред. 24 в блоке под капотом.

К11_Х125 — реле вентилятора радиатора .
К12_Х125 — реле вентилятора радиатора .
К1З_Х125 — реле вентилятора радиатора . См. пред. 5 в блоке под капотом.

К14_Х125 — реле обогрева топливного фильтра (только для дизельных двигателей) .

К15_Х125 — реле вентилятора печки . См. пред. 3 в блоке под капотом.

К16_Х125 — реле противотуманных фар . См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H:

Блок силовых предохранителей находится под капотом, рядом с блоком основных предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) — электрогидравлический жёсткий верх HT .

FB2 (80 А) — контроллер времени накаливания (только для дизельного двигателя) .

FB3 (80 А) — электрогидравлический усилитель руля . См. пред. 27 в блоке под капотом.

FB4 (30 А) — автономный подогреватель IH .

FB4 (100 А) — дополнительный электрический подогреватель в салоне EH .

FB5 (80 А) — блок предохранителей и реле в багажнике .

FB6 (80 А) — блок предохранителей и реле в багажнике .

Диагностика ошибок:

Для механических коробок передач или коробки Easytronic:

продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Для автоматических коробок передач:

вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
нажать на педаль тормоза и удерживать её нажатой
переключить рычаг коробки в положение D
выключить зажигание, отпустить педаль тормоза
нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
повернуть ключ, включив зажигание, но не заводя двигатель
удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений

Предохранители
Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

В автомобиле имеется три блока предохранителей:
■ в левой передней части моторного отсека.
■ за вещевым отделением в салоне автомобилей с левосторонним рулевым управлением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.
■ под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей
Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека.
Освободите защелку крышки и поднимите крышку вверх до упора. Снимите крышку, потянув ее вертикально вверх.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

На автомобилях с левосторонним управлением коробка предохранителей располагается позади вещевого ящика на приборной панели. Открыть отсек и нажать влево, чтобы отпереть. Опустить отсек вниз и снять его.

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Открыть передний вещевой ящик, затем открыть крышку и опустить ее вниз.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Шаг 2. Определяем тип блока предохранителей

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Что делать, если залип прикуриватель?

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Какой инвертер подходит для Opel Astra H?

Где в багажнике Opel Astra H находится розетка?

Бесплатный сборник схем предохранителей всех моделей Opel. В автомобилях Опель достаточно много электроцепей, которые защищены предохранителями, благодаря которым можно успешно избежать неприятных, а иногда даже и опасных ситуаций. Недопустимым будет просто замыкать сгоревшие плавкие вставки «жучками» из толстой проволоки. Но даже исправный предохранитель может приподнести сюрпризы — из-за ослабленных держателей или окисленных наконечников предохранителя, происходит «подгорание» контактной части, в результате чего увеличивается сопротивление контакта и, как правило, нагрев, потом контакт ухудшается еще больше, возникают проблемы с работой электрики автомобиля. Мы рекомендуем хоть раз в году проводить их осмотр и прочистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в коробке предохранителей, расположенной в моторном отсеке, часто предусмотрены соответствующие держатели. Уточнить схему электрооборудования можно в .

Предохранители Opel Kadett

Предохранители Opel Frontera

Показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:

1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
3 — F8E, номинальный ток 15 А, противотуманный свет
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л)
6 — F5E, номинальный ток 10 А, фароомыватель
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, аварийная сигнализация

Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 10А, противотуманный свет
4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2.2 л с середины 1995 г. выпуска)
6 — F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя
7 — F4E, номинальный ток 30 А, вентилятор кондиционера, правый
8 — F3E, только для дизельного двигателя
9 — F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
11 — FL3, номинальный ток 30 А, парковочный свет и задние фонари

12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).

На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:

1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л c середины 1995 г. выпуска и двигатель 2.2 л)
6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 — F4E, номинальный ток 10 А, ближний свет правый
8 — F3E, номинальный ток 10 А, ближний свет левый
9 — F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер «Свет включен»
10 — F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 г. выпуска:

1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 10 А, сигнал торможения
3 — номинальный ток 10 А, внутреннее освещение, радио, часы
4 — номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска
5 — противотуманный свет
6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 — номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер «Свет включен»
8 — обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла

13 — номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель

15 — запасной предохранитель
16 — запасной предохранитель
17 — запасной предохранитель
18 — не занято

У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя

10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель
14 — номинальный ток 10 А, контрольная лампа ABS
15 — 17 — запасной предохранитель

Блок предохранителей c 1997 г.

Блоки предохранителей Опель Астра

Защищаемый контур и сила тока

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 Не исп.
20 Сигнал Опель Астра — 15А

23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А

27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А

29. Усилитель рулевого управления — 5 А

36. Прикуриватель — 15 А

Блок предохранителей Опель Астра h

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль — 30 А
4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар — 5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Блок предохранителей в полной комлпектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC Opel — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем Opel — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А

Предохранители в подкапотном пространстве Опель Астра J

Номер и назначение вставки

18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 ABS
31 —
32 Подушка безопасности
33 Система адаптивных фар
34 —
35 Электрические стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Схема предохранителей Opel Mokka

№ Электрическая цепь

1 Вентиляционный люк крыши
2 Наружные зеркала
3 —
4 —
5 Электронный модуль управления тормозной системой
6 Датчик интеллектуального управления аккумуляторной батарей
7 —
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулировка угла наклона фар
11 Очиститель заднего стекла
12 Обогрев заднего стекла
13 Привод фары (левой)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 —
21 Охлаждающий обдув
22 —
23 Катушка зажигания, модуль управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передняя противотуманная фара

Блок предохранителей в приборной панели Опель

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электрический стеклоподъемник, сторона водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуриватель
26 Модуль защитной диагностики
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка питания
33 Дисплей, информационно-развлекательная система
34 OnStar UHP/DAB

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного полного привода
6 Индикация
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
11 Прицеп
12 навигационная система.
13 Рулевое колесо с обогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Предохранители OPEL OMEGA B

Это должен знать каждый владелец авто:

Опель астра h блок предохранителей и реле

Скачать

Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.

В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.

В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

2….и откиньте вниз крышку.

4….и снимите его крышку.

5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8….и извлеките его из контактного разъема.

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.

Трос спидометра опель вектра а ставим от ваза

Реле Опель Астра H. Где находится блок предохранителей на Опель Астра, его снятие и замена

Автоматические выключатели
Маркировка нового предохранителя должна совпадать с маркировкой неисправного предохранителя.

В автомобиле три блока предохранителей:
■ В левой передней части моторного отсека.
■ Для незанятого отсека в салоне с левым рулевым управлением или, в автомобилях с правым рулевым управлением, за перчаточным ящиком.
■ Под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Неисправный предохранитель можно отличить по перегоревшей нити накала. Заменяйте предохранитель только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, можно вставлять предохранители, не имеющие определенного назначения.

Приспособление для снятия предохранителя
Приспособление для снятия предохранителя хранится в блоке предохранителей, установленном в моторном отсеке.

Приложите прибор к предохранителю сверху или сбоку, в зависимости от типа предохранителя, и снимите предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека.
Откройте защелку крышки и поднимите крышку до упора. Снимите крышку, потянув ее вертикально вверх.

После замены перегоревших предохранителей необходимо закрыть крышку блока предохранителей и зафиксировать ее нажатием сверху.Если крышка блока предохранителей закрыта неправильно, могут возникнуть неисправности.

Блок предохранителей в приборной панели

На автомобилях с левым рулем блок предохранителей расположен за разрядным блоком на приборной панели. Откройте отсек и щелкните влево, чтобы разблокировать. Опустите отсек вниз и снимите его.

На автомобилях с правым рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Откройте переднюю коробку для одежды, затем откройте крышку и опустите ее.

Чтобы получить доступ, расположенный в моторном отсеке, нажмите на два фиксатора и снимите крышку. Для доступа к предохранителям и реле, расположенным в багажном отделении, необходимо повернуть на 90º два замка крышки и сбросить ее вниз.

Предохранители в багажнике

1 (25 А) — стеклоподъемники в передних дверях. Если вдруг перестал работать стеклоподъемник как одна из входных дверей, проверьте в первую очередь этот предохранитель, а затем проводку в месте открывания двери, между кузовом и дверью.Провод может разрушить контактный разъем или окислить его. Снимите обшивку с двери и проверьте провода внутри двери. Проверяем массу (коричневый провод между кузовом и дверью). При снятом подъемном механизме осмотрите также привод приводного привода и проверьте его двигатель.

Если Powerforces работают неправильно, вы можете их запрограммировать. Для этого на время отключите аккумулятор, подключите обратно, включите зажигание, при закрытии окна нажмите и удерживайте кнопку подъема окна в течение 3-5 секунд.Нажмите и удерживайте кнопку для каждой двери отдельно.

2 — не используется.
3 (7,5 А) — панель приборов. Если приборы или освещение панели не работают, также проверьте предохранитель 18. Это может быть возможно в плате самой панели или в соединениях проводки с ее задней стороны.
4 (5 А) — система кондиционирования.

Если сердициклер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле K8_X125 под капотом.В меню автомобиля могут быть установлены неправильные настройки. Попробуйте убрать экономичный режим ECO, поменять настройки климат-контроля и кондиционирования.

При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой лучше включать его в теплые боксы (для смазки сальников). Проверить давление, заправить топливом и при необходимости проверить систему на герметичность. Проверить работу муфты и компрессора, наличие кнопки A / C. Точную причину поможет определить диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

5 (7,5 А) — Подушки безопасности.
6,7,8,9,10 — не используется.
11 (25 А) — Обогрев заднего стекла.

Если остановилось заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле K3_X131 в блоке под капотом.

12 (15 а) — очиститель заднего стекла. Если задний «дворник» не работает Проверить дополнительно, перед. 15 в моторном отсеке. Распространенная проблема — влажность в механизме мотора и заднего дворника.

Из-за образования ржавчины некоторые детали могут заклинивать. Чтобы снять механизм с двигателем, нужно снять обшивку двери, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, на которую надеетесь. Если вал забит, заржавел или не вращается, выберите его, очистите и установите обратно.

13 (5 А) — Система помощи при парковке.
14 (7,5 А) — система кондиционирования. Смотрите раньше. четыре.
15 — не используется.
16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open & Start.
17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида автомат.
18 (5 А) — приборы и переключатели на панели. Смотрите раньше. 3.
19 — не используется.
20 (10 а) — управление амортизаторами (система CDC).
21 (7,5 А) — Боковой подогрев Zeaqual.

Ца включается при нажатии на кнопку обогрева заднего стекла.Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или все зеркало и проверьте контакты в разъеме внутри него. Часто подгорают или окисляются нижние контакты. Если обогрев зеркал не работает вместе с обогревом заднего стекла, проверьте также предохранитель 11.

Проводка и разъемы внутри зеркала заднего вида в Opel Astra H

Расшифровка:

22 (20 а) — стеклянная сдвижная крыша (люк электр.).См. Также ранее. 34.
23 (25 А) — электростеклоподъемники задних дверей. Если один из ножек в задних дверях перестал проплывать / лазить, проверьте жгут проводов, который выходит из кузова и входит в дверь.

Обычно идет коричневый провод, идущий в землю. Также проверьте исправность самой кнопки на двери, мотора и механизма подъемника, сняв обшивку двери. Не помешает проверка и предохранитель 1, отвечающий за работу передних стекол.

24 (7,5 А) — диагностический разъем. Разъем OBD2 находится под ручкой, спрятан за накладкой на полку. К диагностике ошибок обычно подключаются сканеры ТЭЧ3, MDI или OP-COM.
25 — не используется.
26 (7,5 А) — электрическая насадка боковых зеркал.
27 (5 А) — сигнализация, датчик УЗИ.

В штатной охранной системе Opel Astra H Для постановки на охрану нужно 2 раза нажать кнопку брелка, после этого машина встанет с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно 1 раз нажать одну и ту же кнопку, тогда режим охраны не включается. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия / закрытия соответственно.

28 — не используется.
29 (15 а) — прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в разъеме прикуривателя. Если вы вставляете в него нестандартные разъемы от устройств, убедитесь, что нет посторонних шайб, которые могут слететь и замкнуть контакты.Устройства лучше подключать к дополнительной розетке 12 В (если есть) или в разветвитель.
30 (15 А) — задняя розетка 12 В.
31, 32 — не используется.
33 (15 А) — Система Open & Start.
34 (25 А) — стеклянная сдвижная крыша (электропривод люка). См. Также ранее. 22.
35 (15 А) — задняя розетка 12 В.
36 (20 А) — розетка для подключения прицепа, тягово-сцепное устройство.
37 — не используется.
38 (25 А) — Центральный замок, вывод «30».

Если центральный замок перестает закрывать двери, проверьте, горит ли свет в салоне. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Обычно это служит тревогой. В случае выхода из строя центрального Замка можно попробовать на время выбросить клемму аккумулятора и подключить обратно. Определить точную причину можно методами, описанными в конце статьи, или на СТО при подключении устройства к диагностическому разъему.

39 (15 а) — подогрев водительского сиденья.
40 (15 А) — Подогрев сиденья переднего пассажира.

Если при включении этой функции сиденья перестали греться, проверьте разъемы и провода под ними.

41, 42, 43, 44 — не используется.

Расшифровка:

1 (20 а) — антиблокировка тормозов АБС.
2 (30 А) — антиблокировка тормозов АБС.

Если загорелась лампа ABS на панели и эта система перестала работать,
проверьте и очистите датчики ABS и датчики скорости на передних и задних колесах, их проводку и разъемы.Корпус может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики. Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно установлены датчики или их разъемы, что приводит к отставанию проводов или отсутствию контакта.

3 (30 а) — вентилятор печки (климат контроль).
4 (30 а) — вентилятор печной (кондиционер).

Если печка перестала работать, засорился сам вентилятор, сгорел его мотор или термосшивка.Особенно вероятен вормор, если печь долго (несколько лет) не прослужила.
Разобрать печку, почистить все узлы и смазать ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Корпус может быть в блоке управления климатом или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора.
6 (20, 30 или 40 А) — мотор вентилятора радиатора.

Если вентилятор системы охлаждения останавливается, проверьте работу его двигателя, подав напряжение аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки или замените на новую. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 а) — переднее и заднее стекла.Если при охлаждении перестал работать омыватель, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. При необходимости шагнуть и поменять. Также проверьте исправность помпы-помпы в баке, питающей напряжением 12 В и проводки.
8 (15 А) — гудок. Если сигнал перестал работать, скорее всего, дело в модуле CIM, шлейфе субмиттера и его разъеме. При этом обычно перестают работать кнопки, расположенные на руле (например, регулировки громкости). Общая проблема.Если корпус находится в SIM-модуле, обычно помогает обратная связь контактов на его плате, ремонт обрывов проводов или замена нового модуля.
9 (25 А) — переднее и заднее стекло. См. Выше. 7.
10, 11, 12 — не используется.
13 (15 А) — противотуманные фары. Если не работает, проверьте лампы, разъемы и проводку.
14 (30 а) — очистители лобового стекла. Если не работают «дворники», скорее всего забился или смеется механизм в редукторе мотора или контакты проводов.Разберите и почистите. Также проверьте моторные щетки.

Установка интервала работы очистителей в прерывистом режиме: Нажмите рычаг «дворника» вниз для их срабатывания, дождитесь желаемого времени и включите прерывистый режим их работы (переключите рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допустимые значения 2-15 секунд.

15 (30 а) — очиститель заднего стекла. Смотрите раньше. 12 в блоке багажника.
16 (5 А) — Система Open & Start, открывающаяся крыша, АБС, выключатель стоп-сигнала.
17 (25 А) — Топливный фильтр с подогревом (только для дизельных двигателей).
18 (25 а) — стартер. Если не закручивается, проверьте реле К1_Х125, заряд аккумулятора, контакты его выводов, минусовой контакт с кузовом автомобиля, исправность стартера, вытаскивая реле и проводку / разъемы. Если автоматическая коробка передач, проверьте ее селектор, правильность переключателя педали тормоза. Точная причина укажет диагноз.
19 (30 а) — электронные системы Коробки переключения передач.
20 (10 а) — компрессор кондиционера. Смотрите раньше. 4 в багажном блоке.
21 (20 а) — электронные системы двигателя.
22 (7,5 А) — электронные системы двигателя.
23 (10 а) — фары, адаптивный свет (система AFL), электрокорректор угла наклона.

Если перестал работать средний или дальний свет, проверьте и замените лампу. Для замены лампы в одной из фар нужно повернуть колеса в противоположную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резинку-пыльник с фар, достать старую лампу, повернув ее. против часовой стрелки и установите новую лампу, повернув для фиксации в разъеме по часовой стрелке.

Чтобы включить фары «Дорога домой», нужно выключить зажигание и достать ключ от замка, открыть водительскую дверь и моргнуть дальним светом (коротко нажав на рычаг на себя). После этого при закрытии водительской двери включается средний свет + задний фонарь, который автоматически гаснет через 30 секунд.

24 (15 А) — топливный насос. Если помпа не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей.Обычно они там линяются или пропадает контакт в соединительных разъемах с этими блоками. По точной причине можно определить ошибки диагностики и чтения.
25 (15 А) — электронные системы коробки передач.
26 (10 а) — электронные системы двигателя.
27 (5 А) — электроусилитель руля.

Если руль стал закручиваться, проверьте предохранитель FB3, уровень масла в бачке ГУРа. Бак находится под капотом со стороны пассажира, в нише недалеко от лобового стекла.

Если руль крутится только на морозе, при прогреве работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя руль или поплыть Рейка. Также может выйти из строя помпа, в этом случае либо ремонт, либо замена на новую.

28 (5 А) — электронные системы коробки передач.
29 (7,5 А) — электронные коробки передач.
30 (10 а) — электронные системы двигателя.
31 (10 а) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. Смотрите раньше. 23.
32 (5 А) — Кондиционер, Выключатель педали сцепления, лампа неисправности в тормозной системе.
33 (5 А) — Наружное освещение (блок управления), фары, адаптивное освещение (система AFL), электрокорректор угла наклона.
34 (7,5 А) — модуль рулевого управления (блок управления).
35 (20 А) — это информационно-развлекательная система.
36 (7,5) — система TWIN AUDIO, дисплей, радио, моб.телефон.

Реле в блоке под капотом

К1_Х125 — реле стартера.
К2_х125 — реле электронного блока управления двигателем (ЭБУ).
К5_Х125 — Реле режимов работы очистителя лобового стекла.
К6_х125 — Реле стеклоочистителя переднего. Смотрите раньше. 14 в блоке под капотом.
К7_х125 — реле омывателя фар (помпа). Если не получается, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.
К8_х225 — реле компрессора кондиционера.
К10_х125 — Реле топливного насоса. Смотрите раньше. 24 в блоке под капотом.
К11_х125 — Реле вентилятора радиатора.
К12_х125 — Реле вентилятора радиатора.
K1Z_Х125 — Реле вентилятора радиатора. Смотрите раньше. 5 в блоке под капотом.
К14_х125 — реле подогрева топливного фильтра (только для дизельных двигателей).
К15_Х125 — Реле вентилятора вентилятора. Смотрите раньше. 3 в блоке под капотом.
К16_х125 — Реле противотуманных фар.Смотрите раньше. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

FB1 (50 А) — Электрогидравлический жесткий верх HT.
FB2 (80 А) — регулятор времени накаливания (только для дизельного двигателя).
FB3 (80 a) — Электрогидравлический усилитель руля. Смотрите раньше. 27 в блоке под капотом.
FB4 (30 А) — автономный отопитель Ih.
FB4 (100 А) — Дополнительный электронагреватель В салоне ЭН.
FB5 (80 а) — блок предохранителей и реле в багажнике.
FB6 (80 а) — блок предохранителей и реле в багажнике.

Посмотрите интересное видео По теме:

Эти две фотографии напечатаны в C B. e.t E. на одном листе А4 с двух сторон> Саламинат> Закинуть в бардачок>
Расположение и назначение предохранителей вариант 2.
Full Size: 2592x1944px, 771 KB Full Size: 2592x1944px, 869 Kb
Цена вопроса ~ 50 руб. (* Скачать фото в полном размере 2592×1944- Фото отличного качества)
Назначение предохранителей зависит от типа блока в багажном отделении :
Упрощенное оборудование (в основном дизельные караваны ) — Задний блок (без РЭП)
назначение предохранителей вариант 1 + малый задний блок 1279×932 JPG.
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Единая система отопления и вентиляции — кондиционер — 30 А.
5. Вентилятор RA diatian * 30 a или 40 a
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. центральный замок — 20 A.
8. Стеклоомыватели — 10 A.
9. О задних и наружных зеркалах Bohev — 30 A.
10. Диагностический разъем — 7,5 A
11. Устройство s — 7.5 A
12. Мобильный телефон / радио / система TWIN AUDIO / многофункциональный дисплей — 7,5 A
13. В нутриновом освещении — 5 А.
14. ОТ ТЕКЛОХОМАТТЕЛЬЛЕТРОВОГО СТЕКЛА — 30 А.
15. ОТ teklochomattel Лобовое стекло — 30 А.
16. Звуковой сигнал, АБС, выключатель стоп-сигналов, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 сигнал — 15А .
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7.5 А
23. Адаптивный свет фар (AFL), регулировка угла наклона фары — 5 А
24. Топливный насос — 15 А.
25. Электронное оборудование коробки передач — 15 А
26. Электронный двигатель оборудование — 10 А
27. Отопитель, кондиционер, датчик кондиции — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Рулевой сервер — 5 А
30. Электронное оборудование двигателя — 10 А
31. Заднее стекло дворник — 15 А.
32. Выключатель стоп-сигнала — 5 А
33.Корректор фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя — 5 А
34. Блок управления Модуль рулевой колонки (CIM) — 7,5 ампер
35. Информационно-развлекательная система — 20 ампер
36. Прикуриватель передний выход -15 А.
В полной комплектации — задний модуль REC посложнее по схеме предохранителей.
вариант 2.
2592x1944px, 771 КБ + зад (Rec) : 2592x1944px, 869 КБ
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции — кондиционер — 30 А
5. Вентилятор радиатора * 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Стеклоомыватели — 10 А.
8. Сигнал — 15 А.
9. Омыватель фар — 25 А.
10. — —
11. —
12. —
13. Противотуманные фары — 15 А.
14. ОТ ТЕКЛОХОМАТТЕЛЯ Лобовое стекло — 30 А.
15. ОТ teklochomattelwindshield — 30 А.
16. Звуковой сигнал, АБС, в выключателе сигнала остановки, кондиционер — 5 а
17. — * Живой фильтр с подогревом (дизель у Д. вигатель) — 25а
18. Стартер — 25 А
19. Электроника трансмиссии — 30 A
20. Компрессор кондиционера RA — 10A
21. Электронное оборудование двигателя — 20 A
22. Электронное оборудование двигателя — 7,5 A
23. Adaptive Light Headlight (AFL), регулировка угла наклона фар — 10 A
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 A
26. Электронное оборудование двигателя — 10 A
27. Электрогидроуправление Silver — 5 A
28. Электронное оборудование коробки передач — 5 A
29. Электронное оборудование коробки передач — 7,5 A
30. Электронное оборудование двигателя — 10 A
31. Adaptive Light Headlight (AFL), регулировка фар — 10 A
32. Тормозная система, система кондиционирования, система управления сцеплением — 5a
33. Система адаптивного освещения фар (AFL), регулировка фар, выключатель света — 5 A
34.Блок управления, модульный Рулевая колонка (CIM) — 7,5 A
35. Информационно-развлекательная система — 20 ампер
36. Мобильный телефон / радио / система TWIN AUDIO / многофункциональный дисплей — 7,5 A
link:

Большинство цепей питания электрооборудования в автомобиле Опель Астра замыкаются предохранителями. В этой статье мы опишем блок предохранителей Опель Астра H (схема), его расположение, а также процесс замены элемента.

[Скрыть]

Что это такое и зачем нужна

Предохранитель — это устройство, защищающее потребителей электроэнергии и электрических цепей от короткого замыкания и перегрузки по току.В нем размещен изолирующий корпус, плавкие вставки, а также специальный вывод, соединяющий плавкие вставки и электрическую цепь. Во избежание перегрева в некоторые детали также входит кварцевый песок.

Блок предохранителей нужен для повышения уровня тока, защиты системы и предотвращения возгорания. Это связано с тем, что они горят первыми. В основном такой элемент одноразовый.

Расположение и схема

Самым популярным местом расположения предохранителей является салон или под капотом (они расположены возле омывателя).Для каждой машины своя схема расположения в зависимости от расположения (рядом с прикуривателем или стиральной машиной). Схема нужна для того, чтобы лучше понимать происходящие процессы, а также принцип работы. В некоторых типах автомобилей (например, грузовиках) может быть больше одного блока предохранителей, а то и 4 или 5. Они тоже могут быть разбросаны по машине, но это случается редко.

Блок предохранителей в моторном отсеке

В автомобиле Opel Astra Block Не один, а два. Их расположение в моторном отсеке и салоне (недалеко от прикуривателя).Схема рабочих процессов в Опель Астра и элементы защиты предохранителей чуть ниже.

Процесс снятия и замены

Блок, описанный в этой статье, имеет свойства, чтобы выгореть, или отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?

Автолюбители часто используют такой простой способ, как просто вытащить предмет, посмотреть на него на свету и, если нет значительных повреждений, поставить на место.Ни в коем случае нельзя проверить детали как в автомобиле Opel Astra H, так и во всех остальных! Этот способ очень ненадежный и сомнительный! Ведь такие процессы, как перемычка или оксидированный предмет, не видны глазу.

Блок предохранителей в салоне

Есть метод, которым нужно проверить целостность детали в автомобиле Опель Астра. Ничего не нужно удалять. Включите цепи, которые не работают (это может быть и плита, и свет, или магнитофон или габариты).Затем проверьте напряжение защиты сначала на одном конце, затем на другом. Допустим, на одном конце (выходе) есть напряжение, а его нет. В этом случае запчасть испорчена. Эта проверка в машине осуществляется очень быстро — за одну минуту.

Необходимо заменить сгоревшее изделие на такое же по п. Номинал увеличивается только тогда, когда вы добавляете что-то еще в сгоревшую цепочку. Как правильно установить новый элемент в блок? Устанавливаются по аналогии со старыми. Единственное, новые запчасти надо проверять перед заменой.Есть способ, подходящий для любых систем, не важно в подкапотном пространстве или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал.

Итак, до концов новой детали выводим провода и один на плюс, другой на минус.

Таким образом, произойдет короткое замыкание. Если предмет полностью сгорел, партия действительно качественная и можно продолжать установку. А если элемент начал плавиться, то эту партию устанавливать нежелательно.В ситуациях перенапряжения внутри автомобиля они тоже будут плавиться, а это обещает, что вместе с ними расплавится проводка, что приведет к серьезным последствиям. Так что внимательно выбирайте предохранители, своевременно проверяйте и берегите свой автомобиль Opel Astra H.

Видео «Замена предохранителя»

Предлагаем Вашему вниманию видео, где показано, как заменить предохранитель предохранителя мотора омывателя в машине Опель Астра.

Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также некоторые детали для выбора для замены и как заменить.

Предохранители Opel Astra H должны разрушить электрическую цепь, которая была перегружена. Проще говоря, если ток тока в цепи увеличился, предохранитель перегорает, соответственно цепь размыкается. Это необходимо для предотвращения короткого замыкания, которое может привести к поломке всей электроники в автомобиле и даже к возгоранию. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по схеме, заменить их было бы очень сложно.Благодаря тому, что все они собраны в одном месте, вам не придется искать по всей машине, где вам нужно.

Где находится блок в Opel Astra H

Перед тем, как приступить к работе с любым электриком в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар по току или случайно устроить короткое замыкание. У Опель Астра 2 блока предохранителей — один в багажном отделении, другой под капотом.

В базовой комплектации Опель Астра оснащается одним блоком на открытом пространстве, а вторым, меньшего размера, в багажном отделении.Полный комплект Имеет 2 полных элемента в тех же местах. Это связано с тем, что электронные схемы различаются из-за разных электронных компонентов.

Как получить доступ к предохранителям

Блок под капотом:

Вставьте плоскую отвертку в прорезь между крышкой и защелкой
Слегка согните и поднимите крышку.
То же с другим замком.

В некоторой комплектации Opel Astra агрегат делится на две части. Снять крышку в этом случае получается одновременным нажатием на фиксаторы, удерживающие крышку.

В багажнике:

Опель Астра Хэтчбек и универсальный блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, проверив зажимы.
В седане аналогичная система, но размер крышки меньше.
Размер блока зависит от комплектации опель Астра.

Блок предохранителей в Astra H | пояс-галактика данные схемы подключения

Блок предохранителей в Astra H Whats New

Блок предохранителей в astra h — для opel vauxhall astra h пятого поколения 2004 2005 2006 2007 2008 2009 2010 модель p class grp grp talgo table grp talgo ext class c 1635295115 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 no td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 circuit td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 рейтинг td tr tr class tr1 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 1 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 abs td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 20 a td tr tr class tr2 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 2 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 abs td td class tdm ain td2 fc 1-й последний класс.

Блок предохранителей в astra h — el psis class txt fz 13 lh 16 30 a td tr tr class tr3 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 3 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 внутренний вентилятор c mate control s td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 30 a td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https г поиск Yahoo уг a2klfsvrk3bg4ccay45xnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny с.в. 2 повторно 1618019409 ро 10 RU HTTPS 3a 2f 2ffusesdiagram 2fopel Vauxhall 2ffuse окно диаграммы ASTRA H HTML гк 2 RS 6u1v osl4fsxu6gpdp2db sypqg referrerpo су целевого происхождения пустым увидеть во всю й по fusesdiagram класса ап дд Algo Algo стерад relsrch LST richalgo data 48b 607093d1bfe57 параметры заголовка класса переключить стиль h4 маржа снизу 1px название класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt a2klfsvrk3bg4ccazi5xnyoa.

Блок предохранителей в astra h — ylu y29sbwnizjeecg9zaziednrpzamec2vja3ny rv 2 re 1618019409 ro 10 ru https 3a 2f 2fuse box info 2fopel vauxhall 2fopel vauxhall cyberly blank astra h h 2004 2009 fuseshall origin 2fopel vauxhall blank astraz h h 2004 2009 реле odbtphr схема opel vauxhall astra h 2004 2009 a h4 style цвет 007542 class fz ms fw m fc 12th wr bw lh 17 блок предохранителей информация стиль цвет 6e7780 class fc dolphin fz ms fw m wr bw lh 17 opel vauxhall opel vauxhall astra class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 hdb plr 3u ptb 1u td n td nh href https r поиск yahoo ylt a2klfsvrk3bg4ccazy5xnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3ny rv 2 re 1618019409 ro 10 ru https 3a 2f 2fcc bingj 2fcache aspx 3fq 3dfuse.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Блок предохранителей в astra h Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Блок предохранителей в astra h На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Блок предохранителей в astra 2007, электрическая схема экспорт слива открытие слива открытие congressosifo2018 it Схема блока предохранителей opel vauxhall astra h (2004 2009) Схема подключения блока предохранителей Astra экспорт правый чемодан правый чемодан congressosifo2018 it Opel astra h (2004 2014) схемы блоков предохранителей и схемы imgvehicle com Astra h багажник, блок предохранителей, схема подключения экспорт несколько примечаний несколько примечаний congressosifo2018 it Предохранители и реле в моторном отсеке opel astra h fanklub Vauxhall astra 5th generation (astra h) (2004 2010) схема блока предохранителей auto genius Vauxhall astra 5th generation ( astra h) (2004 2010) схема блока предохранителей auto genius

База данных диаграмм — бесплатное чтение или загрузка базы данных диаграмм

ДОМ
Бесплатное чтение или загрузка базы данных диаграмм

Недавний поиск

Схема подключения 2001 Ls1 Pcm , Схема электрических соединений переключателя вытяжной цепи вентилятора Hunter Схема электрических соединений тахометра и автоматического счетчика Схема подключения Chevy Nova 1971 года , Схема предохранителей Gmc Sierra 1500 1995 года , 94 Схема подключения стерео 300zx , Схема подключения Jbl, 2008 г., Такома , 76 Схема подключения Camaro , Схема подключения пожарной сигнализации Pdf Электрические схемы Ford Stereo, 2005 г. , Схема электрических соединений мастерской Ford Festiva , 1989 Электросхема тележки для гольфа Ez Go , Схема электрических соединений Nissan Pathfinder 2005 г. , Схема подключения разъема монитора VGA , Электрическая схема раннего Бронко , 72 Схема подключения Yamaha 100 , Схема подключения пульта дистанционного управления , Обмотка двигателя Kia Sportage 2002 года , 2008 Gmc C5500 Схема подключения , Оригинальная электрическая схема откидной кабины грузовика Ford F600 F700, 1988 г. , Схема подключения Kelistrikan Bodi Mobil , Изображение электрической схемы мода E Cig , Схема подключения кабеля Ide Sata к USB , Электрическая схема Evinrude Big Twin , Схема подключения приборной панели Chevy Trailblazer 2008 года , Led 120 240 Схема подключения , Схема подключения светильника Peterbilt 379 Light , Схема электрических соединений пускателя магнитного двигателя , Руководство по принципиальным схемам электропроводки Corvette 1953 1982 , Электросхема 93 Додж Дизель , Схема системы зажигания от магнето , Схема электрических соединений теплового насоса внутри помещения , Схема электрических соединений вилки для прицепа грузовика Ford , Схема Lenovo A6010 , Учебное пособие по токарному станку 2 D Diagram Book , Схема панели предохранителей грузовика Kenworth , Схема подключения автомобильной стереосистемы Subaru , Схема подключения 8n 12v , Схема реле 120В Dpst , Электрические схемы Baker Linde E15 , Схема подключения системы зажигания Ford MSD 6 , Схема блока предохранителей для Chevy Impala 1998 года , Схема электрических соединений двигателя вентилятора компрессора Схема подключения гитары с 5-позиционным переключателем , Схема реверсирования двигателя постоянного тока , Схема подключения Zx 14r , Электросхема стартера Jeep Cherokee , Электромонтажная схема Ford F 150 2013 года. , Электромонтажная схема двигателя Kia Optima 2002 г. , Диаграмма сил моста Уоррена , 93 Схема электрических соединений Chevy 2500 , Схема стерео Mitsubishi Galant 2000 года , Схема подключения корпуса 1840 , 00 Схема предохранителей Beetle , Схема подключения домашнего кинотеатра LG , Световая схема 1965 Ford F 100 , Светодиодная схема платы , Принципиальная схема с использованием Ldr , Электрические схемы стартера трактора B7800 Kubota Схема двигателя Mazda MPV 2001 года. , Схема подключения автоматического счетчика топлива Схема двигателя Chevy Malibu 1997 года , Электрические схемы звукоснимателей для гитары Schaller , Схема подключения R25 , Схема подключения Gravely L , Схема установки Directv , Схема двигателя Isuzu 3lb1 , Схема блока предохранителей Chevy Truck , Suzuki Ignis Rg413 Rg415 Руководство по ремонту и ремонту Электрическая схема Руководство , Схема подключения Kawasaki Ke100 , Схема электрических соединений квадроцикла Tao 250cc , Buick 3 3 Схема двигателя , Схема подключения магнитолы Jeep Compass 2008 года , 79 Электрическая схема Bronco , Схема подключения контактора Nordyne , Схема двигателя Nissan Murano , 78 Схема подключения фар Nova , Блок-схема Linux , Схема подключения Galaxie 500 1968 года , Пример простой схемы последовательности , 7-контактная электрическая схема прицепа трактора , Маркированная диаграмма клеток животных , Схема подключения Kia Sorento Infinity Скачать бесплатно , Схема трубопроводов для безрезервуарного водонагревателя Аннотированная диаграмма различных радиолярий , Изюм в солнечной диаграмме , Диаграмма для слепых глаз , 1991 Mazda 929 Сервисная мастерская Ремонтная мастерская Oem 91 Сервис и электрические схемы , Электрические схемы динамиков при несовпадении сопротивлений , Электросхема двигателя Toyota Wedocable , Схема предохранителей Jeeppass 2007 года , Схема подключения радиостанции Pt Cruiser 2006 г. Схема двигателя Jaguar 2 0d типа X , 1989 Схема проводов Chevy Silverado , 2005 Схема жгута проводов стереосистемы Chevy Silverado , Электрические схемы гитары Gibson 335 , Электросхемы Ford Интернет , Схема подключения измерителя Toyota Altis Схема подключения Ford F150 1984 года. , Схема подключения стартера Camaro ,

VAUXHALL ASTRA H MK5 2006 БЛОК РЕЛЕ ПРЕДОХРАНИТЕЛЯ 13206762

Марка автомобиля	Модель	Машины Год	Вариант	BodyStyle	Автомобили Тип	Двигатель	Банкноты
Vauxhall	Астра	2004	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2004	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2004	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2004	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2004	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2004	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2004	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2004	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2004	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTI	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2004	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTI 16 В	1910cc 88 кВт 120HP Z 19 DTJ
Vauxhall	Астра	2004	MK V [2004-2010] Хэтчбек	Хэтчбек	1.4	1364ccm 75HP 55KW (Бензин)
Vauxhall	Астра	2004	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2004	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2004	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2004	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2004	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2004	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2004	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2004	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2004	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2004	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2004	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 177 кВт 240HP Z 20 LEH
Vauxhall	Астра	2005	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.3 CDTi	1248cc 66 кВт 90HP Z 13 DTH
Vauxhall	Астра	2005	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2005	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2005	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2005	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2005	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.3 CDTI	1248cc 66 кВт 90HP Z 13 DTH	КОД ДВИГАТЕЛЯ- Z13DTH
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTI	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 74 кВт 101HP Z 19 DTL
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2005	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTI 16 В	1910cc 88 кВт 120HP Z 19 DTJ
Vauxhall	Астра	2005	MK V [2004-2010] Хэтчбек	Хэтчбек	1.4	1364ccm 75HP 55KW (Бензин)
Vauxhall	Астра	2005	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2005	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2005	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2005	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2005	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2005	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2005	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2005	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.4 я 16 В	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2005	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2005	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2005	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2005	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2005	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 177 кВт 240HP Z 20 LEH
Vauxhall	Астра	2006	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.3 CDTi	1248cc 66 кВт 90HP Z 13 DTH
Vauxhall	Астра	2006	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2006	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2006	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2006	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2006	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.3 CDTI	1248cc 66 кВт 90HP Z 13 DTH	КОД ДВИГАТЕЛЯ- Z13DTH
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTI	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 74 кВт 101HP Z 19 DTL
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2006	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTI 16 В	1910cc 88 кВт 120HP Z 19 DTJ
Vauxhall	Астра	2006	MK V [2004-2010] Хэтчбек	Хэтчбек	1.4	1364ccm 75HP 55KW (Бензин)
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 85 кВт 115HP Z 16 XER
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2006	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.4 я 16 В	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 132 кВт 179HP A 16 LET; Z 16 LET
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 85 кВт 115HP A 16 XER; Z 16 XER
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6 я 16 В	1598cc 85 кВт 116HP A 16 XER; Z 16 XER
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6 с турбонаддувом	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2006	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 177 кВт 240HP Z 20 LEH
Vauxhall	Астра	2007	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,3 CDTi	1248cc 66 кВт 90HP Z 13 DTH
Vauxhall	Астра	2007	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2007	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2007	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2007	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2007	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,3 CDTI	1248cc 66 кВт 90HP Z 13 DTH	КОД ДВИГАТЕЛЯ- Z13DTH
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTI	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 74 кВт 101HP Z 19 DTL
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2007	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTI 16V	1910cc 88 кВт 120HP Z 19 DTJ
Vauxhall	Астра	2007	MK V [2004-2010] универсал	Усадьба	1,7 CDTI	1686ccm 125HP 92KW (Дизель)
Vauxhall	Астра	2007	MK V [2004-2010] Хэтчбек	Хэтчбек	1.4	1364ccm 75HP 55KW (Бензин)
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 85 кВт 115HP Z 16 XER
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2007	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.4 я 16 В	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 132 кВт 179HP A 16 LET; Z 16 LET
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 85 кВт 115HP A 16 XER; Z 16 XER
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6 я 16 В	1598cc 85 кВт 116HP A 16 XER; Z 16 XER
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6 с турбонаддувом	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8 я 16 В	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2007	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 177 кВт 240HP Z 20 LEH
Vauxhall	Астра	2008	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.3 CDTi	1248cc 66 кВт 90HP Z 13 DTH
Vauxhall	Астра	2008	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2008	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2008	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2008	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2008	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.3 CDTI	1248cc 66 кВт 90HP Z 13 DTH	КОД ДВИГАТЕЛЯ- Z13DTH
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTI	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 74 кВт 101HP Z 19 DTL
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2008	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTI 16 В	1910cc 88 кВт 120HP Z 19 DTJ
Vauxhall	Астра	2008	MK V [2004-2010] универсал	Усадьба	1.7 CDTI	1686ccm 125HP 92KW (Дизель)
Vauxhall	Астра	2008	MK V [2004-2010] Хэтчбек	Хэтчбек	1,4	1364ccm 75HP 55KW (Бензин)
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 85 кВт 115HP Z 16 XER
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2008	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,4 и 16 В	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 132 кВт 179HP A 16 LET; Z 16 LET
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 85 кВт 115HP A 16 XER; Z 16 XER
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6 я 16 В	1598cc 85 кВт 116HP A 16 XER; Z 16 XER
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6 Турбо	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,8 я 16 В	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2008	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 177 кВт 240HP Z 20 LEH
Vauxhall	Астра	2009	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,3 CDTi	1248cc 66 кВт 90HP Z 13 DTH
Vauxhall	Астра	2009	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2009	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTi	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2009	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2009	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2009	Дизель универсал	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,3 CDTI	1248cc 66 кВт 90HP Z 13 DTH	КОД ДВИГАТЕЛЯ- Z13DTH
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTI	1686cc 59 кВт 80HP Z 17 DTL
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,7 CDTI	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 81 кВт 110HP A 17 DTJ; Z 17 DTJ
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTI	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 74 кВт 101HP Z 19 DTL
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2009	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTI 16V	1910cc 88 кВт 120HP Z 19 DTJ
Vauxhall	Астра	2009	MK V [2004-2010] универсал	Усадьба	1,7 CDTI	1686ccm 125HP 92KW (Дизель)
Vauxhall	Астра	2009	MK V [2004-2010] Хэтчбек	Хэтчбек	1.4	1364ccm 75HP 55KW (Бензин)
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 85 кВт 115HP Z 16 XER
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2009	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,4	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.4 я 16 В	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 132 кВт 179HP A 16 LET; Z 16 LET
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 77 кВт 105HP Z 16 XE1; Z 16 XEP
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 85 кВт 115HP A 16 XER; Z 16 XER
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6 я 16 В	1598cc 85 кВт 116HP A 16 XER; Z 16 XER
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6 с турбонаддувом	1598 куб.см 132 кВт 180 л.с. A 16 LET; Z 16 LET
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8 я 16 В	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 177 кВт 240HP Z 20 LEH
Vauxhall	Астра	2009	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 VXR	1998cc 176 кВт 240HP Z 20 LEH
Vauxhall	Астра	2010	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,3 CDTi	1248cc 66 кВт 90HP Z 13 DTH	КОД ДВИГАТЕЛЯ- Z13DTH
Vauxhall	Астра	2010	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.7 CDTi	1686cc 74 кВт 100HP Z 17 DTH
Vauxhall	Астра	2010	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 110 кВт 150HP Z 19 DTH
Vauxhall	Астра	2010	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.9 CDTi	1910cc 74 кВт 101HP Z 19 DTL
Vauxhall	Астра	2010	Дизель Хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,9 CDTi	1910cc 88 кВт 120HP Z 19 DT
Vauxhall	Астра	2010	MK V [2004-2010] универсал	Усадьба	1.7 CDTI	1686ccm 125HP 92KW (Дизель)
Vauxhall	Астра	2010	MK V [2004-2010] Хэтчбек	Хэтчбек	1,4	1364ccm 75HP 55KW (Бензин)
Vauxhall	Астра	2010	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	1.8	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2010	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2010	Бензиновый универсал	ПЕРЕДНИЙ Mk V (H) A04	2.0 Турбо	1998cc 147 кВт 200HP Z 20 LER
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,4 и 16 В	1364cc 66 кВт 90HP Z 14 XEP
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6	1598cc 132 кВт 179HP A 16 LET; Z 16 LET
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,6	1598cc 77 кВт 105HP Z 16 XEP
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.6 я 16 В	1598cc 85 кВт 116HP A 16 XER; Z 16 XER
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1,8	1796cc 92 кВт 125HP Z 18 XE
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	1.8 я 16 В	1796cc 103 кВт 140 л.с. A 18 XER; Z 18 XER
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 с турбонаддувом	1998cc 125 кВт 170HP Z 20 LEL
Vauxhall	Астра	2010	Бензиновый хэтчбек	ПЕРЕДНИЙ Mk V (H) A04	2.0 VXR	1998cc 176 кВт 240HP Z 20 LEH

2008 Блок предохранителей Vw Gti | Преступник-металл Монтажная схема штуцер

2008 Блок предохранителей Vw Gti Whats New

2008 Блок предохранителей vw gti — класс fc 2nd 1 день назад в этой короткой статье вы найдете схему блока предохранителей vw golf mk5 jetta gti 2004 2008 объяснил. class fc 2nd Dec 03 2012 vw gti forum vw rabbit forum vw r32 относительно схемы блока предохранителей vw gti размер изображения 858 x 197 пикселей и для просмотра деталей изображения, пожалуйста, ck изображение вот картинная галерея о схеме блока предохранителей vw gti Описание изображения найдите нужное изображение.предохранитель и реле центральный кронштейн кронштейн блока реле деталь двигателя 2008 volkswagen gti оригинальная запчасть volkswagen 1k00c 1k0 937 540 c 1k00 1k00a 1k00b. Схемы блока предохранителей volkswagen arteon расположение и назначение электрических предохранителей и реле volkswagen arteon 2017 2018 2019. для volkswagen golf mk5 2003 2004 2005 2006 2007 2008 модельный год расположение блока предохранителей. Схема расположения предохранителей и назначение электрических предохранителей и реле на фольксваген vw golf v mk5.

2008 vw gti блок предохранителей -2004 2005 2006 2007 2008 2009.class fc 28.01.2020 volkswagen jetta 2003 2009 схема блока предохранителей год выпуска 2003 2004 2005 2006 2007 2008 2009 расположение схема блока предохранителей volkswagen jetta.

2008 vw gti блок предохранителей —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочное оборудование на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие монтажной схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. 2008 vw gti блок предохранителей Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, описания оборудования / частей установки (в виде символов) и соединений. 2008 vw gti блок предохранителей Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Vw gti схема блока предохранителей кружка virtue схема подключения кружка данных virtue adi mer it Vw golf mk5 gti схема блока предохранителей спасибо virtue схема подключения данные спасибо virtue adi mer it Vw golf mk5 gti схема блока предохранителей спасибо virtue данные схемы подключения спасибо добродетель adi mer it Схема блока предохранителей vw gti кружка virtue схема подключения кружка данных virtue adi mer it Схема блока предохранителей volkswagen jetta gli mk5 схема подключения препятствий путь данных препятствие adi mer it 2006 jetta gli схема предохранителей крем выставить схему подключения значение крем выставить puntoceramichemodica it Vw golf предохранитель электрические схемы коммерческой аудиосистемы mk5 схема подключения новой книги Vw golf mk5 1 9 tdi схема блока предохранителей всасывать добро пожаловать, схема соединений всасывала добро пожаловать ilcasaledelbarone it

Проблемы с блоком предохранителей

Схема блока предохранителей для этого автомобиля может быть найдена на внутренней стороне панели крышка блока предохранителей.Его также можно найти в руководстве по эксплуатации автомобиля и в руководстве по его обслуживанию. Traditions a1510

Предохранитель 38: 5A — Грузовые фары / часы (сирена / фары для полицейских моделей) Предохранитель 44: 20A — Встроенный силовой модуль (IPM) / радиоусилитель / мотор люка Не уверен, в чем именно ваша проблема, но имейте в виду, что есть большая разница в том, что на него включено, когда машина выключена. против того, что имеет питание, когда оно находится в Acc или ON.

Java Chapter 10 упражнение 7

Программа запуска пикселей без рут не показывает погоду

коробки предохранителей.Каталоги в формате PDF. дилеры. Предохранители. TESLA BLATNÁ предлагает широкий спектр предохранителей с различными номинальными токами и номинальными напряжениями 32 В (58 В, 80 В) для использования в автомобильной промышленности и …

Nearpod crasher

Xikmad jaceyl ah

Перегорел предохранитель: электрические стеклоподъемники плохие, ни одно окно не двигается. Итак, если проблема только с одной стороны, предохранитель исправен. Проверьте предохранитель: Ранние 944-е (до 1985.5) — Предохранитель 8 (16 А), Дополнительная панель предохранителей Поздние 944-е (1985.5 и новее) — Предохранитель 4 (30 А), Центральная электрическая панель Неисправное реле: Если реле электрического стеклоподъемника неисправно, ни одного окна будут …

Болт гражданского натяжителя 8-го поколения

Скачать клиент cisco anyconnect vpn для windows 7 32 bit

Автомобильные блоки предохранителей обычно выходят из строя из-за перегрева. Существует несколько причин перегрева, в том числе дополнительные электрические аксессуары или провода или соединения недостаточного размера, которые были установлены производителем, что иногда приводит к отзыву с завода для установки новых жгутов проводов и блоков предохранителей.

Аккадский переводчик

San Pedro cactus california

Предохранитель электрического ящика — это квестовый предмет Dead Money, надстройки Fallout: New Vegas.Предохранители электрической коробки представляют собой предохранительные устройства «слабого звена», которые вызывают разрыв цепи, если ток через цепь слишком велик.

Kidatu cha pili bwefum 2016

Шкафы для хранения

8 декабря 2009 г. · У меня Dodge 5.9L Diesel Dually 2003 года выпуска, с которым у меня возникают странные проблемы. Вот проблема: -Задние ходовые огни сзади / сбоку / сверху грузовика НЕ работают. — Правый поворотник быстро мигает при рывке и не работает на спине. — Не работает левый стоп-сигнал. Вот что работает: — Оба задних…

Предварительная оценка, примененная вероятность и статистика (fzo1)

Светодиодные фары для грузовика Chevy 89

10 марта 2013 г. · только что купил crv ex. когда я заглянул под руль, то увидел всю проводку, панель предохранителей и изоляцию. разве под рулем нет какой-то накладки панели. Я купил установленную сигнализацию и подумал, что они забыли поставить ее обратно. поблагодарить за помощь может любой …

Очки страйкбол

Ежемесячный планировщик Dollar General 2020

Молниеносно быстрый упаковщик / загрузчик js с комплексным API: fire: — блок предохранителей / блок предохранителей.Проблемы Inferno w / fusebox v4. 4.0.0 требуется обсуждение.

Двухтрубный трансмиттер с усилителем

Курсор изменения угла

На продажу выставлен блок предохранителей, снятый с Dodge Ram 2500 2005 года с двигателем 5.9 Cummins Diesel и блок предохранителей автоматической коробки передач, немного грязный, но был снят в хорошем рабочем состоянии Если у вас есть какие-либо вопросы, не стесняйтесь спрашивать и благодарим за внимание.

Phpmyadmin upload shell

Веселые розыгрыши призов

Все схемы автомобильных предохранителей в одном месте.Схемы, расположение и назначение предохранителей и реле. В этом случае вам нужно просто заменить его, чтобы решить проблему.

Указатель плаща и кинжала 720p

Linux Debian под ключ

FUSEAMPSCIRCUIT PROTECTEDF2.130A Выключатель сиденья с электроприводом, левый F2.220A Электродвигатель панели открывания крыши (15790), модуль сиденья с подогревом, переднее сиденье со стороны пассажира (14C721) Сторона привода Передняя сторона F2.320A Аудиосистема (18808), усилитель сабвуфера (18C804) F2.45A Электродвигатель стеклоочистителя лобового стекла (17508) F2.515A Реле указателя поворота (13350) F2.610A Звуковой сигнал, правый F2.715A Наружное зеркало заднего вида, левое, внешний вид сзади …

Подача звуковых сигналов

Продаются щенки йоркского пука в lancaster pa

1У шахты есть номер диаграмму на внутренней стороне крышки блока предохранителей, а затем в руководстве по эксплуатации есть список, объясняющий систему нумерации. 16 октября 2017 г. · Если да, скорее всего, у вас неисправный стартер. Обычно, когда этот тест проводится, одно или оба напряжения будут низкими или нулевыми.Если это так, то технология должна работать в обратном направлении, следуя схеме в сторону батареи, чтобы выяснить, почему. Smartguy_011_15754917 сентября 2019 г., 19:53. Блоки Kaase2002-2007 Ford Excursion F.250-F.550 Ремонт блока предохранителей (реле топливного насоса) Решения автомобильных цепей. Обычная цена $ 129,99 FuseBox — это сборщик пакетов и загрузчик модулей нового поколения, это результат нашего многолетнего опыта работы с требованиями сложных проектов и многих инструментов разработки. 2013 · * Проблемы Citroen C4 Picasso с 2007 г. по настоящее время * Проблемы с надежностью и отзывы объяснены * Прочтите перед покупкой Tesla mcu 3
Я использую блок предохранителей с веб-проектом React, внезапно он наблюдает и горячая перезагрузка (hmr) не работает const {FuseBox, SVGPlugin, CSSPlugin, WebIndexPlugin, BabelPlugin, SassPlugin, JSONPlugin…Как получить кроссовер на chromebook без Google Play
Страница 176: Расположение блока предохранителей Предохранители Блок предохранителей в грузовом отсеке МЕСТОПОЛОЖЕНИЕ БЛОКА ПРЕДОХРАНИТЕЛЕЙ Блок предохранителей в моторном отсеке. Этот блок предохранителей расположен в моторном отсеке. См. Техническое обслуживание (стр. 185). Блок предохранителей в салоне E130147 ЗАМЕНА ПРЕДОХРАНИТЕЛЯ ПРЕДУПРЕЖДЕНИЯ E130170 Ни в коем случае не модифицируйте электрическую систему вашего автомобиля. Поднимите значение на бенгальском
Шаг 1: Определите перегоревший предохранитель. Если предохранитель можно удалить из цепи, то самый простой способ определить, перегорел ли он, — это проверить целостность цепи.Возьмите мультиметр и выберите настройку непрерывности или сопротивления. Отчет полиции Эскондидо
Ford F-150 2010 года выпуска имеет 2 различных блока предохранителей: Схема панели предохранителей в салоне; Схема блока распределения питания * Схемы блока предохранителей Ford F-150 меняются с годами, выберите подходящий год вашего автомобиля: Cre paper 1 вопросы и ответы pdf
Доступный на большинстве моделей 2011 года и новее (включая Outlander 2010 года), FUSE Hands -free Link System ™ дает вам возможность получить доступ к вашему телефону и медиаплеерам со звуком вашего голоса.Включите свою любимую песню, позвоните по телефону, даже найдите место на экране навигации и позвольте FUSE набрать номер телефона за вас. Как нарисовать круг desmos
Предохранитель вентилятора Bmw e90
У вас всегда должны быть дополнительные предохранители и реле, чтобы их можно было заменить, когда это необходимо. Компания CARiD готова предоставить вам надежные электрические детали 2011 bmw 3-й серии 7 дней в неделю 24 часа в сутки. Схема блока предохранителей BMW 3-Series (E90 / E91 / E92 / E93; 2005-2013) … Электрический предохранитель Безопасность аккумуляторной батареи Электрический дверной выключатель вентилятора охлаждения Ручки передних дверей Sports Wagon…
Постоянная замена предохранителей будет бесполезной задачей. Предохранитель сработает только в том случае, если потребляемый ток превышает его номинал. Вероятно, проблема заключается в одном из трех: 1. Плохой сигнал. 2. Плохая подвеска (периодически короткие). 3. Недостаточный предохранитель. Что бы вы ни делали, не пытайтесь заменить предохранитель побольше на тот, который перегорел. Неизвестно, что можно жарить. Описание: Похожие ключевые слова схемы предохранителей Bmw X5 2009 года в блоке предохранителей Bmw 325I 2006 года, размер изображения 600 X 527 пикселей. Чтобы просмотреть детали изображения, щелкните изображение.Описание: Замена предохранителей для E90 относительно блока предохранителей Bmw 325I 2006 года, размер изображения 800 X 600 пикселей, и для просмотра деталей изображения щелкните изображение.
06-10 BMW E90 E92 3-series БЛОК ПРЕДОХРАНИТЕЛЕЙ Деталь № 62-06 OEM. 63 канадских долларов. Было: 70,00 канадских долларов. 15,00 канадских долларов за доставку. Или лучшее предложение. Блок предохранителей, установленный в багажник двигателя, подходит для 12 автомобилей BMW 528i … Магазин автозапчастей для мотоциклов предлагает все виды пары Крышка зеркала заднего вида Крышка зеркала заднего вида глянцевый черный для VAUXHALL ASTRA H MK5 2004-2009, гаечный ключ муфты вентилятора и инструмент для держателя водяного насоса Комплект для снятия 32 мм для Bmw E34 E39 E36 E46 E90, многофункциональный светодиодный автомобильный аудио стерео ANL держатель предохранителя Распределение держателя предохранителей 0 / 4ga 4-сторонний блок предохранителей 30A 60A 80Amp и многое другое В продаже, найдите лучший Китай.
