Общие сведения

Электрооборудование автомобиля ваз 2110 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть ваз 2112 – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после

Замена монтажного блока

Отсоединяем минусовой провод от аккумулятора. Нажав на выключатель защелки крышки монтажного блока ваз 2112, опускаем крышку с монтажным блоком вниз.

Крестообразной отверткой отворачиваем саморез крепления защелки… …и снимаем защелку. Вынимаем блок из крышки и переворачиваем его. Отсоединяем колодки с проводами от монтажного блока ваз 2110 и вынимаем монтажный блок. Заменить предохранители и

Обогрев заднего стекла

Нагревательный элемент стекла подключен через реле К7 типа 904.3747-10, установленное в монтажном блоке. При включении обогрева загорается оранжевая контрольная лампа. Напряжение к выключателю подается только при включенном зажигании ваз 2110 через дополнительное реле К6 в монтажном блоке. При выходе из строя нагревательного элемента заменяют заднее стекло ваз 2112. Схема системы обогрева заднего стекла 1

Электродвигатель вентилятора системы охлаждения

Электродвигатель – постоянного тока с возбуждением от постоянных магнитов, типа МЭ-272. Технические характеристики электродвигателя Характеристика Значение Номинальная частота вращения вала с крыльчаткой, мин –1 2500–2800 Потребляемый при этом ток, А, не более 15,3 На двигателе ваз 2110 электродвигатель включается датчиком, ввернутым в бачок радиатора.

Температура замыкания

Очистители фар

Очистители фар устанавливаются на автомобили ваз 2110 в вариантном исполнении. Комплект состоит из двух моторедукторов с рычагами и щетками – разных для левой и правой фары. Щетки останавливаются в нижнем положении. Моторедукторы защищены от перегрузки встроенными термобиметаллическими предохранителями. Характеристика Значение Число двойных ходов вала моторедуктора при моменте 0,05 кгс•м,

Электростеклоподъемник дверей

Электростеклоподъемники служат для поднятия и опускания стекол дверей и устанавливаются на часть автомобилей. У этих автомобилей ваз 2110 вместо ручки стеклоподъемника в обивке дверей – заглушка, а на облицовке тоннеля пола имеются соответствующие переключатели с подсветкой. В механизме стеклоподъемника вместо зубчатого редуктора установлен лишь барабан, в отверстие которого вставлен выходной вал

Система блокировки дверей

Эта система устанавливается на часть выпускаемых автомобилей ваз 2110 и служит для одновременной блокировки замков всех дверей ваз 2112 при запирании ключом левой передней двери или при нажатии на ее кнопку блокировки. При отпирании ключом этой двери или поднятии кнопки все замки разблокируются. Можно разблокировать замок любой двери и отдельно, подняв его кнопку блокировки. При ударе автомобиля о

Электропривод замка багажника

Часть выпускаемых автомобилей комплектуется электроприводом замка багажника ваз 2110, аналогичным приводам замков задних дверей. При нажатии на выключатель, расположенный слева на панели приборов ваз 2112, напряжение подается на моторедуктор, установленный на крышке багажника (двери задка). Моторедуктор через тягу поворачивает рычаг блокировки замка, отпирая его. Неисправный моторедуктор ваз 2111

• Схемы
• Оборудование
• Освещение
• Стартер
• Генератор

ВАЗ / 2110, 2111, 2112 / ремонт / электрооборудование / схемы

Схема предохранителей и реле ВАЗ 2120 Надежда » Схемы предохранителей, электросхемы автомобилей

Для доступа к монтажному блоку потяните за нижний выступ крышки 3 и снимите ее.

Монтажный блок 2110-3722010-11

Очиститель и омыватель ветрового стекла
Очиститель и омыватель заднего стекла

№	А	Назначение
1	5	Подкапотная лампа Лампы освещения номерного знака Лампы габаритных огней (левый борт) с контрольной лампой в комбинации приборов Лампы подсветки кнопочных выключателей Лампы освещения приборов Лампы подсветки рычагов отопителя Лампа подсветки выключателя аварийной сигнализации. Лампа подсветки прикуривателя
2	7.5	Левая фара (ближний свет)
3	10	Левая фара (дальний свет)
4	10	Лампа левой противотуманной фары
5	30	Резерв
6	15	Прикуриватель Патрон подключения переносной лампы
7	20	Электродвигатель вентилятора системы охлаждения двигателя Звуковой сигнал
8	20	Электрообогрев заднего стекла
9	20
10	20	Резервный
11	5	Лампы габаритного света правого борта
12	7. 5	Правая фара (ближний свет)
13	10	Правая фара (дальний свет) Контрольная лампа включения дальнего света фар
14	10	Правая противотуманная фара
15	20	Резерв
16	10	Реле–прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
17	7.5	Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания
18	25	Лампа освещения вещевого ящика Контроллер отопителя
19	10	Контрольная лампа блокировки дифференциала Лампы света заднего хода Указатели поворотов с контрольными лампами Комбинация приборов Реле электровентилятора двигателя (обмотка)
20	7. 5	Лампы задних противотуманных фонарей
21	—	Запасной
22	—	Запасной
23	—	Запасной
Реле
К1	Перемычка
К2	Реле-прерыватель стеклоочистителя
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Реле дополнительное
К7	Реле включения обогрева заднего стекла
К8	Реле задних противотуманных фонарей



Предохранители ВАЗ 2110 2111 2112

Содержимое

• Основной блок
  • Схема электрическая блока
• Дополнительный блок

ВАЗ 2110 2111 2112 (Lada 110 111 112) — семейство автомобилей 1995, 1996 годов выпуска. , 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и универсалы в основном с бензиновыми двигателями 2008 года и 8 клапанами (инжектор, карбюратор). В этой статье вы найдете описание блоков предохранителей и реле ВАЗ 16 2110 2111 со схемами, фото и местами их расположения. Схема подключения. Выберите предохранитель прикуривателя.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111/2112) может отличаться от указанного и зависит от года выпуска. Фактическое назначение может быть отмечено на самом блоке.

Основной блок

Главный блок предохранителей и реле расположен в салоне с левой стороны под панелью управления. Чтобы получить доступ, нажмите переключатель защелки.

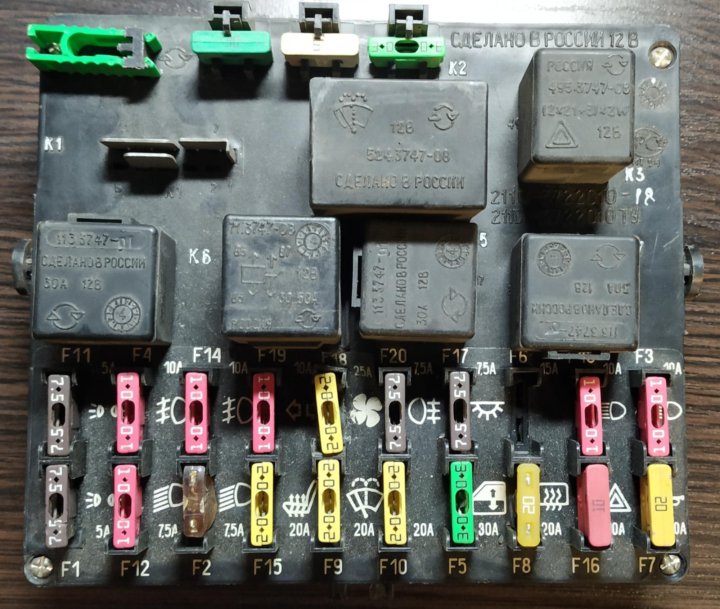

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

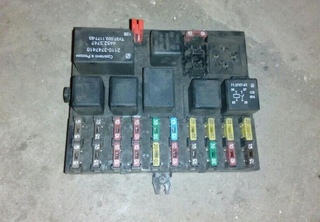

Вариант схемы 2

Блок 2110 — 3722010

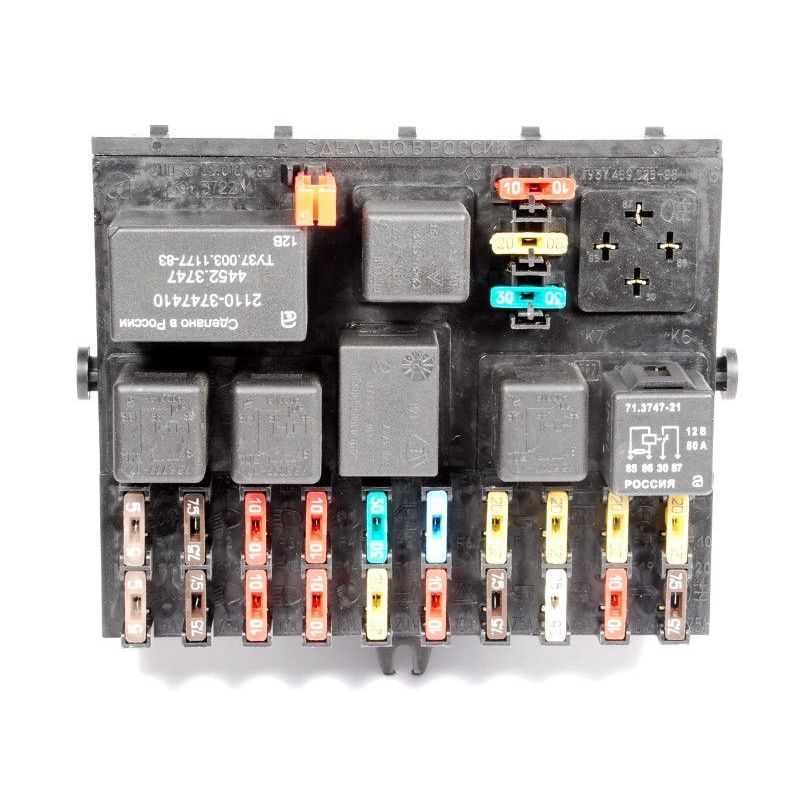

Вариант схемы 3

Блок 2110-3722010-08

9 0002 Описание предохранителя

9 0049 Ф16

F1	5A Освещение номерного знака. Лампы освещения приборов. Габаритная лампа управления светом. Свет багажника. Габаритные огни, левая сторона
F2	7,5A Левая фара (ближний свет)
F3	10A Левая фара (дальний свет)
F4	10A Правая противотуманная фара
F5	Электродвигатели 30A для подъемников стеклянных дверей
F6 9 0050	Переносной фонарь 15A
F7	20A Звуковой сигнал двигателя вентилятора системы охлаждения двигателя
F8	Резистор заднего стекла 20А. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Стеклоочистители и омыватели лобового, заднего стекла и фар. Реле (катушка) включения обогрева заднего стекла
F10	Резерв 20A
F11	5A Габаритные огни правого борта
F12 900 50	7,5A Правая фара (ближний свет)
F13	10A Правая фара (дальний свет) луч). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	Электрообогрев сиденья 20А Замок багажника
10А Реле — выключатель указателей поворота и аварийной сигнализации (в режиме тревоги) сигнальная лампа
F17	Лампа салона 7,5А. Лампа индивидуального освещения. Лампа выключателя питания. Стоп знаки. Часы (или бортовой компьютер)
F18	Лампа вещевого ящика 25А контроллер отопителя. Полегче.
F19	10A Блокировка дверных замков. Реле контроля исправности светофоров и подфарников. Указатели поворотов с контрольными огнями фонарей заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы управления. Комбинация инструментов. Часы (или бортовой компьютер)
F20	7.5A Задние противотуманные фонари

 Предохранитель №18 на 25А отвечает за работу прикуривателя.
