Реле стартера Лада Гранта: где находится и его замена

Необходимость в замене реле стартера может возникнуть в результате его поломки. Симптомы неправильно работающего реле заключаются в том, что стартер начинает работать с перебоями. При повороте ключа зажигания, стартер автомобиля запускается «через раз» или же и вовсе не работает. При возникновении данной ситуации начинать диагностику необходимо именно с контактного реле. Но где же оно находится и как проверить его работу? Подробнее об этом в этой статье.

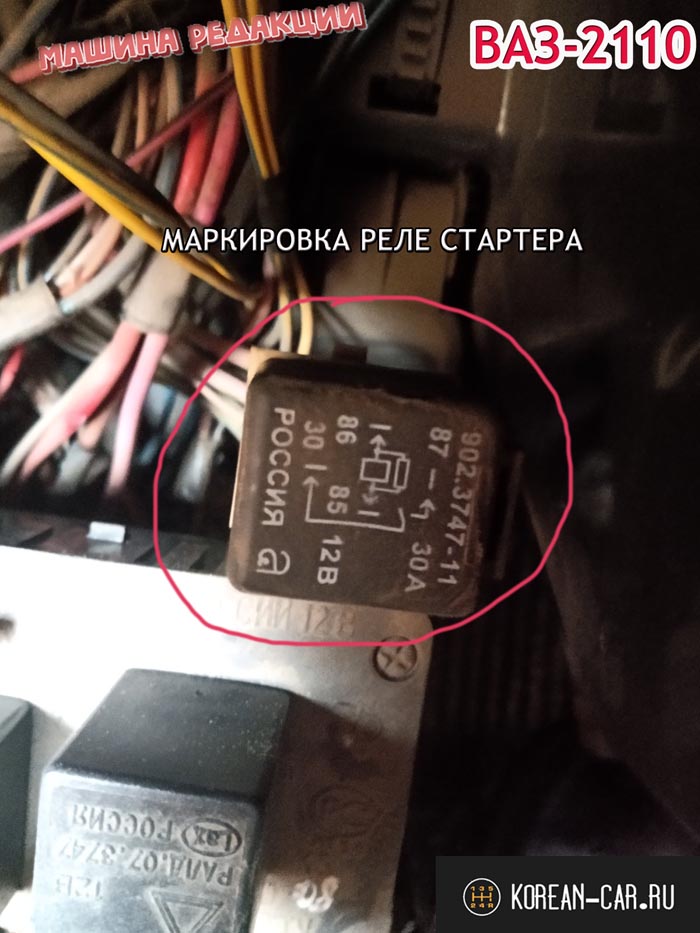

Где находится реле стартера?

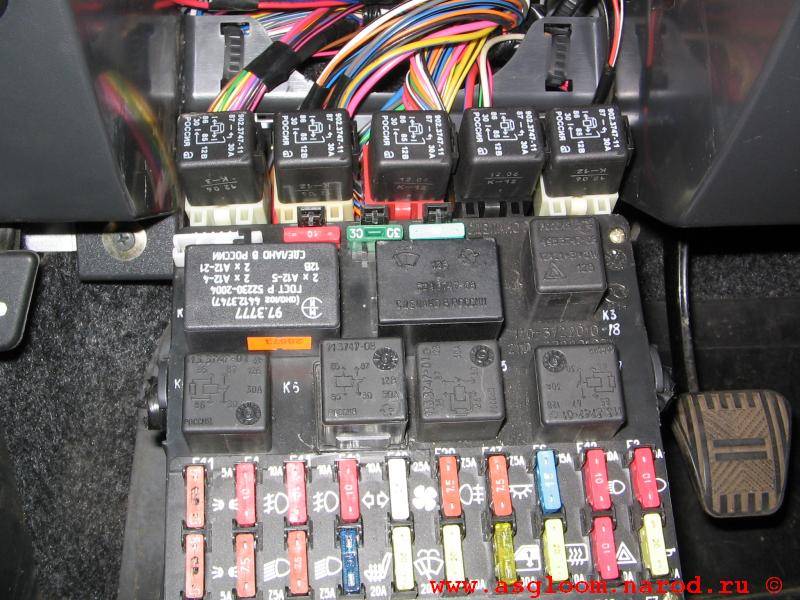

Реле стартера находится в блоке предохранителей. А блок предохранителей находится в салоне автомобиля слева от водителя рядом с МУС (модуль управления светом).

Месторасположение фиксаторов декоративной заглушки монтажного блока

Для того, чтобы добраться до блока предохранителей необходимо снять декоративную защитную панель. Как это сделать было показано на видео выше.

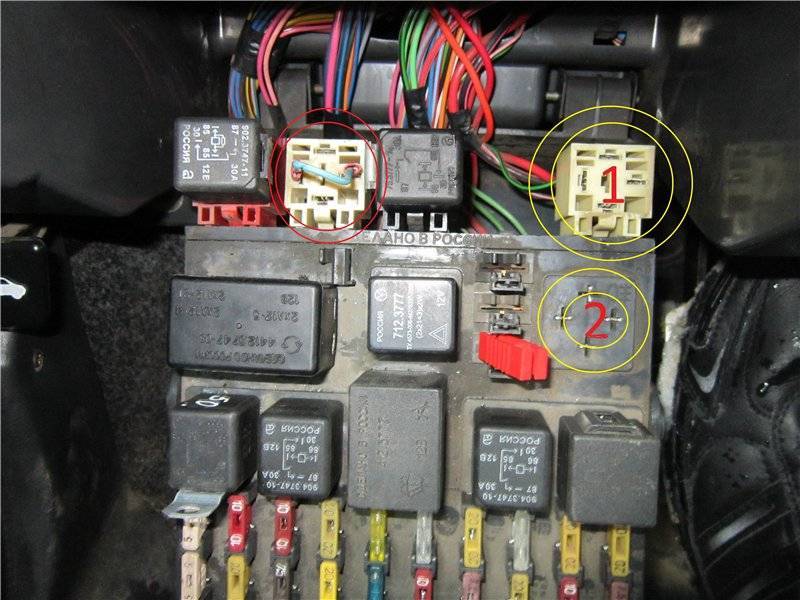

Реле стартера на схеме блока предохранителей

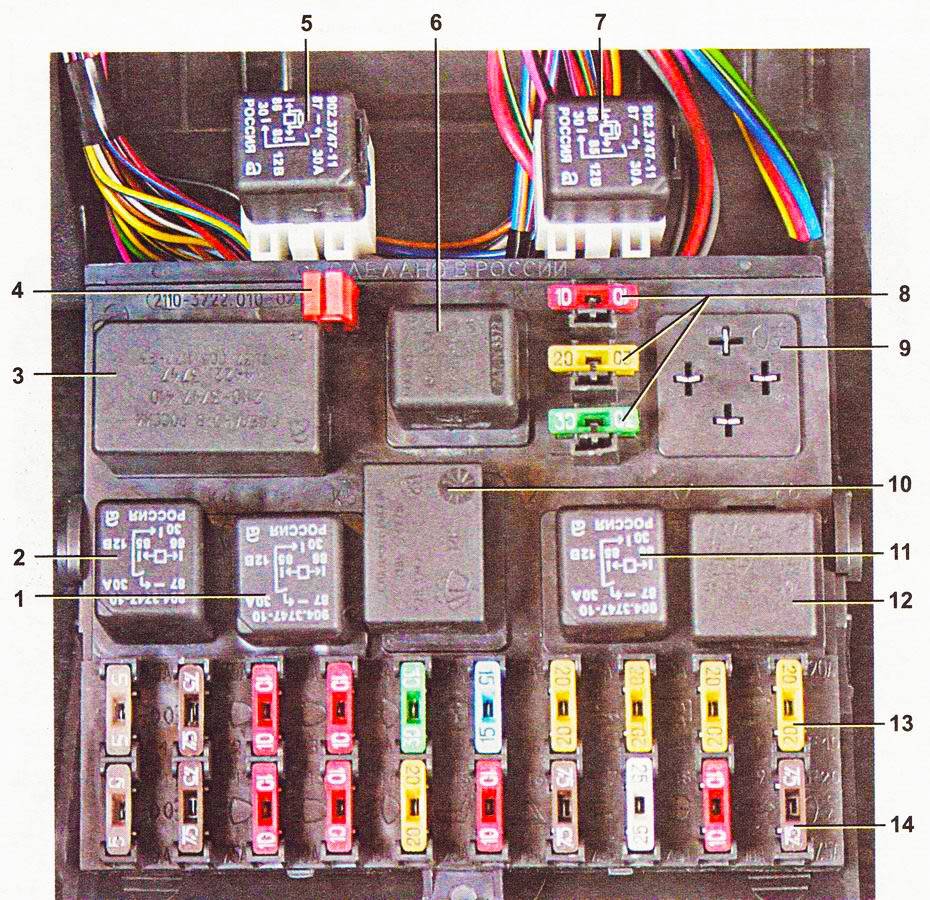

Блок предохранителей с нумерацией

Диагностика контактного реле

Для проверки работы реле стартера необходимо его извлечь из монтажного блока и заменить на заведомо исправный, либо поставить перемычку. Можно попробовать замкнуть стартер напрямую отвёрткой.

Использование перемычки из провода для проверки контактного реле

Если после замены контактного реле, стартер автомобиля стал работать, то неисправность была именно в «релешке». Если, наоборот, замена никаких результатов не принесла, значит «дело было не в бобине» и старое реле скорее всего рабочее.

Где стоит реле стартера лада гранта

В общем у меня блок предов нового(!) образца.
Проверил все предохранители — нашел один сгоревший — F29 на 20А.
После его замены заработали дворники и вроде как щелкает(не уверен что оно) реле стартера при попытке завестись, но стартер молчит.
Аккум 11.5, при заводке до 10.3 падает.

UPD:
Вроде как нашел схему для своей комплектации, но тогда возникает проблема — выходит, что либо напруги аккума не хватает, либо стартер сдох.
А покупать что-то одно наобум довольно рискованно.

UPD2:
Приезжал друг со своим акб, проверяли — дело явно не в аккуме. И, судя по звукам — втягивающее щелкает. Но вот стартер не крутит. Завтра потащим авто на СТО.

В современных автомобилях, практически все цепи, обеспечивающие питание электрооборудования, защищены предохранителями. Для подключения наиболее мощных потребителей используются реле. Установка реле и предохранителей производится в монтажные блоки, расположенные в салоне или под капотом автомобиля. Вместе с ними располагается и предохранитель стартера, защищающий это устройство от коротких замыканий.

Замена перегоревшего предохранителя

Перед заменой неисправного предохранителя, необходимо выяснить причину его перегорания. Чтобы устранить неисправность, нужно точно знать, какая цепь защищается данным предохранителем. Запрещается использовать перемычки или предохранители, не рассчитанные на данную силу тока. Это может повредить электрические приборы и вызвать пожар.

После изучения схемы, можно устранять неисправность. Если из строя выходят сразу несколько элементов, то в первую очередь, нужно проверить соответствующие предохранители. Нередко, электрооборудование отказывает из-за совершенно простых причин. Это может быть поврежденное реле, сгоревшая плавкая вставка или вышедший из строя предохранитель стартера. Их исправность и состояние проверяются визуально и только после этого, при необходимости, выполняется более детальная проверка.

Диагностика с помощью приборов

Для того, чтобы провести качественную диагностику, необходимо тщательно изучить электрическую схему того или иного автомобиля. После этого, можно последовательно проверять все точки и узлы, в том числе и предохранитель стартера.

Читайте также:  Шевроле нива не заводится двигатель стартер крутит

При проведении проверки используются диагностические приборы, как тестер или вольтметр, а также индикатор, определяющий обрыв цепей. Обычно, предохранитель извлекается из своего гнезда, а вместо него подключается вольтметр или индикатор. Напряжения в цепи не должно быть.

Следует помнить, что предохранитель стартера устанавливается только на более поздних марках автомобилей. В случае его неисправности, автомобиль может просто не завестись.

Во время проведения диагностики не всегда удается визуальным путем обнаружить обрыв какого-либо участка электрической цепи. Иногда, вся причина может состоять в коррозии на клеммах или плохом контакте. В некоторых случаях контакт восстанавливается после обыкновенного шевеления или подергивания проводов. В любом случае, предохранители нужно иметь в запасе, чтобы произвести их быструю замену.

Как проверить стартер

Реле стартера важная деталь, отвечающая за включение двигателя автомобиля, синхронизацию работы всех деталей и распределение электроэнергии. Проверить его работоспособность не сложно, однако требует выполнения всей инструкции.

Содержание статьи:

• Как устроен механизм
• Частые неисправности
• Процедура проверки
• Меняем механизм
• Цена ремонта
• Видео

Стартуя двигатель автомобиля, не каждый водитель задумывается, с чего начинается этот непростой процесс. Реле стартера играет не последнюю роль в этой цепочке, а его поломка зачастую останавливает автомобиль. Процесс замены не столь сложный как кажется на первый взгляд, но для этого рассмотрим составные части, принцип работы и сам процесс ремонта.

Понятие и принцип работы реле стартера

Втягивающее или тяговое реле стартера необходимый атрибут каждого автомобиля. Оно работает в паре со стартером двигателя и выполняет важную функцию. В механизме запуска двигателя помимо реле стартера присутствуют шестерня и маховик. Именно посредством реле стартера шестерня и маховик зацепляются и в момент запуска выводиться из зацепления. Это необходимо для того, чтобы сам стартер работал правильно и служил долго.

Втягивающее реле стартера состоит из таких основным компонентов, как корпус реле, якорь, пружина, обмотки с электромагнитом и пара контактов.

Принцип работы реле стартера состоит в том, что при включении ключа зажигания образуется магнитное поле, которое перемещает якорь в корпус. Затем магнитное поле перестает действовать, однако катушка создает свое поле, не позволяющее якорю вернуться в исходное положение. Затем вместе с якорем перемещается шестерня бендикса, и наконец происходит его зацепление с маховиком.

После этого происходит замыкание контактных пар, вследствие чего образуется ток, который начинает вращать ротор вместе с маховиком. Для того, чтобы отцепить шестерню вместе с якорем, в действие приходит реле стартера. С его помощью отключается магнитное поле, и таким образом якорь вместе с шестерней приходят в изначальное положение.

Реле стартера: описание,назначение,устройство,ремонт,фото,видео

Содержание статьи

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ  РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

• перераспределяет энергию между стартером и электромагнитным реле;
• подаёт шестерни бендикса;
• синхронизирует узлы стартера,
• возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

• Электрический мотор постоянного тока;
• Бендикс;
• Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

• Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
• Синхронизация работы всех узлов при запуске двигателя;
• Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
• Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

• Если произошел отчетливый щелчок в реле, значит оно работает;
• Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

• перегорание катушки,
• механические повреждения,
• естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

• После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
• При проворачивании ключа в замке слышно чёткое пощелкивание.
  Это значит, что основная система запускается, но стартёр при этом не работает.
• Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

• Ваз 2109,
• Ваз 2106,
• Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

• Отключите питание от аккумуляторной батареи.
• Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.

• Открутите гайку щёточного узла.
• Снимите контакт с болта.
• Открутите стяжные винты. Именно они соединяют реле с массой авто.
• Открутите торцы гаек.
• Разделите устройство напополам.
• Осуществите замену сердечника.
• Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.
