Предохранители Ваз 2107, 2105, 2104 и реле с описанием назначения и схемами блока

Ваз 2107 (Лада 2107) заднеприводной седан который выпускался в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году преимущественно с бензиновыми двигателями (инжектор, карбюратор). Модели Ваз 2105, 2104 собраны на общей платформе с 2107, поэтому и исполнение блоков у них во многом совпадает. В данной публикации вы найдете описание предохранителей и реле Ваз 2107, 2105, 2104 со схемой блока и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электрической схемой соединения блока предохранителей.

Блок предохранителей и реле

Главный блок с предохранителями и реле находится под капотом и может быть выполнен в 2-х вариантах (старого и нового образца). Актуальная схема будет нанесена на крышку блока.

Вариант 1

Схема

Вариант 2

Устанавливался на автомобили ранних годов выпусков, тут предохранители имеют цилиндрический вид.

Схема

Описание

Предохранители

1	8/10А Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8/10А Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8/10А Резервный
4	8/10А Резервный
5	16/20А Элемент обогрева заднего стекла и реле включения обогрева
6	8/10А Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16/20А Звуковые сигналы Реле сигналов Реле электро вентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8/10А Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8/10А Регулятор напряжения генератора
9	8/7,5А Лампы задних противотуманных фонарей и их сигнализатор
10	8/10А Указатели поворота (в режиме указания поворота) Реле — прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электро вентилятора (обмотка) Термо выключатель электр овентилятора Обмотка возбуждения генератора (генератор 37. 3701)
11	8/10А Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8/10А Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8/10А Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8/10А Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8/10А Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8/10А Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8/10А Ближний свет фар (левая блок-фара)
18	Запасной
19	Запасной
20	Запасной
21	Запасной

За прикуриватель отвечает предохранитель номер 6 на 8 либо 10А.

Реле

К1	Реле включения обогрева заднего стекла (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К2	Реле очистителя и омывателя фар (904.3747 / 2105 -3747210-08, 2107 -3747210-02)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К4	Реле включения электро вентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К5	Реле включения дальнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)
К6	Реле включения ближнего света фар (904.3747-10 / 2105 -3747210-18, 2107 -3747210-12)

Блок предохранителей в салоне «четвёрки»

Большинство модификаций ВАЗ 2104 оснащаются только одним БП — в моторном отсеке. Однако инжекторные версии этого авто имеют дополнительный узел, который расположен в салоне под вещевым ящиком. Этот блок представляет собой планку, с расположенными на ней несколькими элементами:

• главное реле;
• реле топливного насоса;
• реле вентилятора.

Плавкие вставки обеспечивают защиту:

• главного реле;
• электробензонасоса;
• электронного блока управления двигателем.

Как снять блок предохранителей

Необходимость снятия БП может возникнуть при замене реле либо защитных элементов системы управления мотором. Для этого демонтируется сама планка, на которой удерживаются детали. Процедура происходит следующим образом:

1. Обесточиваем бортовую сеть, снимая клемму с минуса АКБ.
2. Отворачиваем крепёж кронштейна к кузову.

Соединение элементов в дополнительном блоке ВАЗ 2104 выполнено на разъёмах и в случае возникновения неполадок меняются только детали.

Для повышения надёжности электрооборудования ВАЗовской «четвёрки» желательно установить новый образец блока предохранителей. Если же такой возможности нет, то выполнять периодический ремонт старого блока можно с минимальным набором инструментов и без специальных знаний. Достаточно будет ознакомиться с пошаговой инструкцией и следовать ей в процессе ремонта.

Дополнительный блок

Он устанавливается в инжекторных моделях под бардачком в салоне автомобиля.

Схема

Назначение

1. 15А Предохранитель главного реле
2. Главное реле
3. 15А Предохранитель цепи питания системы впрыска (вход не отключаемого напряжения)
4. 15А Предохранитель реле электро бензонасоса
5. Реле электро — бензонасоса
6. Реле электро — вентилятора системы охлаждения

Демонтаж стартера

Если стартер не работает или вышли из строя детали, потребуется его снятие с автомобиля и замена на новый.

Удобнее это делать, когда автомобиль находится на смотровой яме или эстакаде, так как работы придется вести под автомобилем, можно использовать и домкрат. Итак:

1. Снимите провод с минусовой клеммы аккумулятора;
2. Если двигатель инжекторный, осуществите снятие грязевого щитка;
3. Скрутите нижний болт с помощью ключа на 10 и удлинителя;
4. Основные болты скрутите ключом на 13, карданом и удлинителем;
5. Сдвиньте стартер вперед;
6. Если двигатель инжекторный, снимите две растяжки впускного трубопровода, если двигатель карбюраторный, снимите воздушный фильтр, воздуховод и воздухозаборник;
7. Скрутите гайку щитка;
8. Скрутите болты наконечника провода;
9. Разъедините провод с выводом 50.

Для того чтобы установить новый стартер или старый после ремонтных работ, осуществите ту же последовательность действий, но в обратном порядке.

https://youtube.com/watch?v=m7NyDjin1eI%2520

Дополнительные элементы

Под капотом

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.

Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.

В салоне

Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.

Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.

Диагностика неисправностей стартера ВАЗ 2107

Лада/ ваз-2107/ ваз-2104 руководство по эксплуатации, техобслуживанию и ремонту

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.

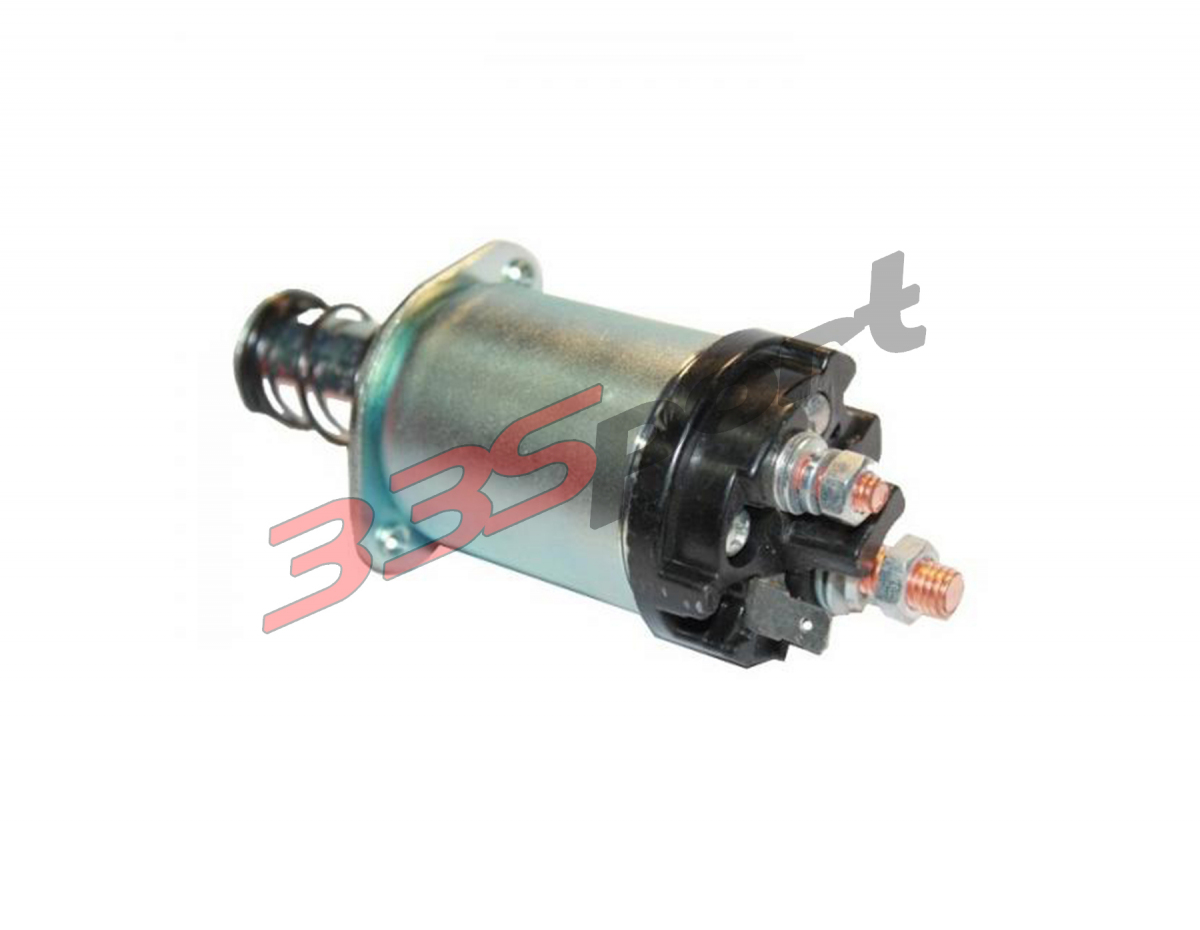

2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

1. Стартер неисправен.
2. Вышло из строя реле стартера.
3. Неисправна цепь электроснабжения стартера.
4. Перегорел предохранитель стартера.
5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Дополнительное реле стартёра ВАЗ 2110

Подводим проводку к стартеру.

b Реле/b b стартера/b.

Скачать Реле стартера ваз 2110 фото 1 бесплатно.

Установка дополнительного реле стартера.

Связь стартера с реле.

Рекомендую поставить повыше, для защиты от влаги, купить провод 4-6 мм2 отд…

Дополнительное реле стартера.

Установка дополнительного реле стартера.

Проводка эл/бензонасоса ВАЗ-2107 инж.

На На схеме приведенной мной видно как осуществляется подсоединение стартер. ..

Его контакт «85», подключенный к выводу «D+» генератора…

Схема соединений стартера: 1 — аккумуляторная батарея; 2 — генератор; 3 — с…

Реле стартера.

дополнительного реле в.

К сожалению, ситуацию, когда стартер щелкает но не крутит ваз 2106 при пово…

Ребят , надо поставить дополнительное реле стартера . Вот эта схема рабочая …

Подводим проводку к стартеру.

Дополнительное реле на стартёр.

Ваз 2110 схема подключения реле стартера.

Скачать схему подключения реле стартера уаз 3962 с цифрами.

Реле блокировки стартера ваз 2114 где находится фото.

Реле стартера 2107

Проверка и замена реле стартера Ваз 2107

В отличие от предыдущих моделей “классики”, ВАЗ 2107 имеет дополнительный элемент в цепи управления стартером — реле стартера. Как любая деталь авто, реле может выйти из строя, что сделает невозможным запуск двигателя. Выявить и устранить неисправность можно самостоятельно, для этого достаточно знать где находится реле стартера на ВАЗ 2107 и иметь минимум инструмента для проверки и замены.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

• снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
• зачистите контакты, если это необходимо;
• убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
• проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
• убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
• если напряжение есть на клеммах есть, проблема в реле, а не в питании;
• снимите реле стартера с автомобиля;
• убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Замена реле стартера ВАЗ 2107

Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:

• отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
• при помощи ключа открутить гайку, удерживающую реле на правом крыле;
• снять реле стартера;
• установить новое реле;
• закрутить и затянуть ключом гайку крепления;
• присоединить колодку проводов к реле;
• подключить провод “массы” к аккумулятору.

На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.

Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104 — DRIVE2

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:
R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107
Предохранители:
F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла
F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар
F3(10А) резервный
F4(10А) резервный
F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)
F6 (10А)
прикуриватель
часы
F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора
F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации

Кнопка Start-stop.

Месяц спустя. Реле стартера. — Лада 2107, 1.5 л., 1985 года на DRIVE2

Сегодня ровно месяц как я установил кнопку Start-Stop. Каких то явных глюков за это время не было но пытливый ум опять узнал что то новое, но об этом в конце. И где то через неделю переделал проводку на стартер. Напомню моя 2107 1985 года выпуска. А в 1988 году АвтоВАЗ сделал очень много изменений касающихся проводки и электрооборудования. Модели с 1986 по 1988 стали переходными на них мог быть установлен любой из вариантов проводки.
К примеру у меня установлен стартер СТ-221.

Большинство 2107 после 1988 имеет следующее подключения стартера

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Историческая справка
С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 с торцевым коллектором. Схема стартера ваз 2104, ваз 2105, ваз 2107.
До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки).
По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35.3708.
До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 и штекер «50» стартера соединялся красным проводом через монтажный блок с выводом «50» выключателя зажигания лада классика.
* Для стартера СТ-221.

Собственно по такой схеме и подключен мой СТ-221 с силовым проводом без реле через замок зажигания. И это не давало мне покоя.

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 9 – монтажный блок; 10 – выключатель зажигания

После того как несколько раз услышал щелчок втягивающего, а стартер при этом не проснулся решил омолодить схему его подключения. И тем самым снять всю силовую нагрузку от греха подальше с кнопки Start-Stop из поднебесной. Лучше чистить контакты или вообще заменить силовое реле за 25 грн под капотом чем сидеть дорожки с паяльником восстанавливать и микро-реле.

Вторым аргументом стала 2104 отца. Машина 1991 года, немка =). Реле присутствует (хотя на схемах от «За рулем» его нет). И заводится она действительно с пол пинка.

Сказано — сделано… Тем более сделать это достаточно просто использую только монтажный блок, и клеммы 6,3 мм. Согласно схемы нам нужно взять силовой +12 с второго пина черной фишки блока предохранителей. Он рядом с Толстым розовым проводом. Этот пин Вас будет пустым как и у меня. Обжимаем провод он должен быть достаточно толстым, таким как красный который ушел на стартер. У меня на фото это желтый

Дополнительно в моей ситуации реле устанавливаем на крыло.Схема подключения реле следующая:
86 — красный который раньше шел на стартер,
85 — черный масса (у меня был синий)
87 — Наш силовой провод который мы только что вставили в БП (в моем случае желтый)
30 — Красный провод который идет на стартер.

К стати у Вас как и у меня этот провод имеет фишку в районе штанов. Поэтому смело ее отключаете. Маму сразу втыкаете на контакт 86 нашего реле, а папу которая со стороны стартера отрезаете, обжимаете на маму и подключаете к контакту 30 реле.

Вот и вся переделка. Не скажу что у меня машина плохо заводилась раньше, но то как заводится сейчас однозначно лучше. Кто подписан на канал уже видели видео «похолодало :-(» автомобиль даже холодный успевает завестись просто от касания. А это не может не радовать.

К кстати на схемах 2106, 2101 та же ситуация стартер работает через ключ зажигания.

Схема соединений стартера ваз 2106: 1 – стартер; 2 – генератор; 3 – аккумуляторная батарея; 4 – втягивающая обмотка тягового реле; 5 – выключатель зажигания; 6 – удерживающая обмотка тягового реле

Схема соединений стартера ваз 2101: 1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – монтажный блок; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея

Решать конечно Вам. Но я рекомендую переделать если даже АвтоВАЗ решил это изменить еще в конце 80-х 😉

Теперь о самой кнопке. Вернее о обнаруженном. приколе Особенно для тех кто на R-fid метку смотрит как на систему безопасности =). Если снять клемму аккумулятора то кнопка на охрану не стает ;-). Так как всем этим управляет микроконтроллер (PIC16F628A) — то для де активации кнопки микроконтроллер нужен сигнал от него же по таймеру 30 с. Если вы заглушили машину и отключили массу то

Замена тягового реле (втягивающего) стартера — Лада 2107, 1.6 л., 2007 года на DRIVE2

Всем привет!
Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)

Стартер вынут

Стартер крупным планом

Яснопонятно, отвалился «пятачок» с задней крышки тягового реле или, как его еще называют, втягивающего. То ли сам катапультировался, то ли я «помог» при снятии. Первый вариант вполне вероятен судя по пыли на срезе. Второй вариант тоже имеет право на жизнь судя по опыту) При более детальном осмотре выяснилось что пластмасса (или что-там) задней крышки под воздействием температуры от выпуска, находящегося неподалеку, и времени потерял свои свойства и стал хрупким. От того и улетел.

Закрыл все и потопал в сторону ближайшего магазина запчастей где и было приобретено такое вот реле:

Я назову его Филиппболгаринбуев)

По поводу производителя заморачиваться не стал, не до того было. Да и сделано все вполне добротно. Даже гаечки и шайбочки все присутствовали. Мне вот одно не понятно: как может быть запрещено что-то модифицировать в машине, в которой изначально намешано всякого разного?! Например, вот тот же стартер: сам стартер 21213, редукторный, а втягивающее от 2110. И это только один пример))
На всякий случай сравниваю с предыдущим втягивающим. Вроде как оно:

Профиль

Фас

Собрал все как было. Заодно зачистил все контакты.

Втягивающее на месте

Желающим повторить совет: провода лучше прикручивать на еще неустановленном стартере, удобнее будет.
После установки все работает как должно, запуск с «полпинка».
На замену было потрачено примерно полтора часа, минут 30 из которых заняли поход до магазина запчастей и втолковывание продавцу что мне нужно на самом деле. Ладно хоть фоткал)
Спасибо за внимание!

Схема предохранителей и реле ВАЗ 2105, 2107, 2104 (инжектор/карбюратор)

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.


Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

№	А*	А**	Назначение
1	8	10	Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева  заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8	10	Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8	10	Резервный
4	8	10	Резервный
5	16	20	Элемент обогрева заднего стекла и реле включения обогрева
6	8	10	Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16	20	Звуковые сигналы Реле сигналов Реле электровентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8	10	Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8	10	Регулятор напряжения генератора
9	8	7,5	Лампы задних противотуманных фонарей и их сигнализатор
10	8	10	Указатели поворота (в режиме указания поворота) Реле-прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электровентилятора (обмотка) Термовыключатель электровентилятора Обмотка возбуждения генератора (генератор 37. 3701)
11	8	10	Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8	10	Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8	10	Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8	10	Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8	10	Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8	10	Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8	10	Ближний свет фар (левая блок-фара)
18		—	Запасной
19		—	Запасной
20		—	Запасной
21		—	Запасной
Реле
К1	Реле включения обогрева заднего стекла (904. 3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К2	Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08*, 2107-3747210-02**)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К4	Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К5	Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К6	Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)

* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями

Дополнительный блок предохранителей (инжектор)

№	А	Назначение
1	15	Главное реле
3	15	Цепь питания системы впрыска (вход неотключаемого напряжения)
4	15	Реле электробензонасоса
Реле
2	Главное реле
5	Реле электробензонасоса
6	Реле электровентилятора системы охлаждения

Дополнительный предохранитель очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.

Предохранитель цепи противотуманного света

	Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника. Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.
	Вынимаем вставку.
	Вынимаем из панели корпус предохранителя,…
	…отворачиваем его крышку и заменяем перегревший предохранитель.



Реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113. 3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».

Реле стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

где находится реле стартера на ваз 2107 карбюратор

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке. Реле стартера установлено в моторном отсеке на правом брызговике. .<img src=»//otvet.imgsmail.ru/download/40e168cbc64d0708e024a211c6669c8b_i-2012.jpg» > Бывает-В схеме с генератором Г 222 нет реле стартера <a rel=»nofollow» href=»http://semerka.info/node/149″ target=»_blank»>http://semerka.info/node/149</a> А в схеме с генератором 37.3701 ставят <a rel=»nofollow» href=»http://semerka.info/node/33″ target=»_blank»>http://semerka.info/node/33</a>

его там помоему нет вообще.

Такого нету в природе.

роль реле выполняет втягивающее реле оно приводит через бендикс стартёр в работу

Нет такого, если только сами ставили.

конструктивно в ранних моделях отсутствует

В. Несуровый прав, на правом усилителе брызговика. На семёрках (и не только) со средины 90-х годов выпуска реле стартера вообще перестали устанавливать.

Я РЕЛЕ НЕ НАШЕЛ НА 7 Е — БЛИН НЕКТО НЕ ЗНАЕТ

Нашёл под панелью приборов

Монтажный блок 2104, 05 и 07 — DRIVE2

Чем же отличаются монтажные блоки на ВАЗ-2104, 2105 и 2107.

Полной информации у меня к сожалению нет, поэтому мы разберёмся в основных отличиях.
Блок с пальчиковыми предохранителями, который все меняют

На него встречается раритетная прозрачная крышка 🙂
Блок с «евро» (ножевыми) предохранителями

Есть его копия, но с другим расположением предохранителей (фото нет).

Все блоки для классики различаются подключением предохранителя 9, подключением обмотки реле Р4, а также наличием/отсутствием контактов на релюшки Р3 и(или) Р4. И начнём:

Изменения с предохранителем 9

На автомобилях с генератором Г-222 (применялся до 1987 года) предохранитель 9 подключался к зажиганию и через Ш11/3 питал реле-регулятор генератора.
Напряжение контролировалось вольтметром, и лампа заряда с 1985 года не подключалась. А на щитке приборов 2105 она ещё могла по-разному подключаться (к плюсу или к минусу).

До 1988 года задние туманки питались от предохранителя 17 (ближний свет) через Ш1/5. С 1988 года (когда в приборах 2107 указатель давления масла заменили на эконометр, подсветку бардачка подключили к габаритам и т.п.) кнопку задних туманок подключили к кнопке габаритов, а предохранитель повесили болтаться рядом с кнопкой.

Когда стали ставить генераторы от ВАЗ-2108 (37.3701), подавать питание не требовалось. Генератор возбуждался через лампочку заряда, и она применяется мощная (через маленькую генератор не возбуждался бы).
Предохранитель 9 подключили на задние туманки, вразрыв цепи Ш3/3 — Ш13/1 от кнопки туманок на фонари.

Ещё встречаются реле задних туманок (стоит в салоне рядом с монтажным блоком). Кнопка туманок идёт без фиксации и управляется минусом, нажали-отпустили — туманки включились (если включен свет). Снова нажали-отпустили — выключились. А если забыли выключить, они сами выключатся при выключении света.
Схема ЗПТФ с реле на ВАЗ-2105, ВАЗ-2107

На 2104 Ш13/4 занят омывателем заднего стекла.
Дополнение от NIKO77740:
в схеме ВАЗ 2104 контакт (H) с колодки кнопки подключен к Ш13/1.(провод такого же цвета)через одноконтактную колодку. Перемычка между Ш13/1 и Ш13/4 отсутствует.

Полный размер

Значит, если при замене блока пропал заряд (стоит старый генератор Г-222), мы оранжевый провод от Ш11/3 подсоединяем к оранжевому который рядом — Ш11/4, и регулятор будет питаться вместе с приборами и поворотниками.

Отличие в подключении вуковых сигналов

Сигналы бывают типа 2101 (идёт постоянный плюс от предохранителя 7 на Ш6/7 и управляются замыканием кнопки на руле с минусом — стоит перемычка на контакты 85 и 87 вместо реле Р3).
И бывают сигналы типа 2106 (корпус сигналов соединён с кузовом, и включаются они подачей плюса от реле, которое включается кнопкой на руле).

Где на ваз 2107 находится реле стартера

Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

Проверка работы стартера

Перебираем деталь

Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.

Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:

1. демонтируется задняя крышка и разъединяется щеточный узел,
2. соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
3. выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
4. далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.

Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.

Демонтаж и монтаж детали

Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.

Разбираем деталь

Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Основные причины неисправностей

Автомеханики выделяют несколько причин неисправности стартера ВАЗ.

• Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
• Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
• Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера

Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.

Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.

Реле стартера в ВАЗ 2107, ремонт и его работа

ВАЗ 2107 или советские Жигули, это наш российский автомобиль с задним приводом 2-ой группы. Эта последняя модель классики или люкс-версия автомобиля Лада-2105. За его основу был взят популярный Фиат-124. Модель малолитражная, относится к семейному седану образца 1966 года. Если вспомнить автоисторию, то в 1967 году эта машина была победителем на европейском конкурсе Автомобиль года. Инженера-конструкторы в разработке немало внимания уделили на реле стартера автомобиля ваз 2107. Благодаря ему машина хорошо заводится и не будет проблем на дороге.



Основные составляющие

Хорошая работа автомобиля ВАЗ 2107 зависит от стартера. Он состоит из таких элементов, как:

• Корпус;
• Якорь с шестерней привода;
• Обгонная муфта;
• Две крышки;
• Тяговое электромагнитное реле.

Принцип работы

Каждые детали имеют свое предназначение. Автолюбителям надо знать, что тяговое реле стартера авто ВАЗ 2107, может подключаться только через реле включения. Оно находится в отсеке мотора, как раз там, где правый брызговик. В его задачу входит вводить шестерни привода на стартере в зацепление с венцом на маховике и замыкать цепь питания якорных обмоток и статора.

Крышка реле специально оснащена контактными болтами, где один с помощью привода соединяется с положительным показателем на аккумуляторной батареи, а второй — с обмоткой статора и реле. Повернув ключик в позицию стартера 2 на авто ВАЗ 2107, напряжение тут же будет подаваться на вывод 50. В этот момент образуется магнитное поле, и оно начнет втягивать якорь. Контактной пластиной замкнутся болты, а шток начнет воздействовать на рычаг привода. Постепенно начнут работать все механизмы.

Если что-то пойдет не так и механизм не начнет работу, то скорей всего потребуются небольшие ремонтные работы. Только сначала надо провести осмотр.

Ремонт

Сначала обследуется реле стартера на автомобиле ВАЗ 2107:

1. Надо проверить, легко ли перемещается якорь;
2. С помощью омметра надо посмотреть могут ли свободно замыкаться контактные болты с пластиной;
3. Этим же приспособлением нужно проверить нет ли обрыва в обмотках на тяговом реле.

При обнаружении обрыва останется только все исправить. Лучше поставить новые элементы.

Если обрыва нет, то можно провести зачистку контактных болтов и пластины. Для этого надо воспользоваться мелкозернистой шкуркой. Вместо нее можно взять плоский бархатный напильник.

После осмотра, прежде чем приступать к сборке нужно смазать моторным маслом основные составляющие, кроме поводкового кольца привода. Его надо обработать специальной смазкой Литол-24.

Маленький совет от профессионалов

Проверить работу реле стартера несложно. Надо включить замок зажигания и повернуть ключ. При неработающем стартере будут слышны щелчки. Это говорит о том, что с реле все в порядке, а со стартером проблемы.

Стартер снимать не надо, а нужно перемкнуть два контакта (медные болты). Если после этого механизм начнет крутиться, то тогда проблема со

Не следует сразу впадать в отчаяние, иногда многие работы можно сделать своими силами.

разновидности, виды неисправностей и как заменить своими руками

Если при повороте ключа в замке зажигания не слышно работы стартера на ВАЗ-2107, то необходимо проверить состояние аккумуляторной батареи и убедиться в исправности электрической цепи его мотора. Владелец автомашины может провести самостоятельную диагностику устройства. Ремонт почти не требует применения специальной оснастки и инструмента.

Стартер ВАЗ-2107

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха до -35 °С (без предварительного прогрева масла). Внешний вид и конструкция устройства показаны на фото в каталогах запасных частей.

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ-2107 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Диагностика неисправностей стартера ВАЗ-2107

Неисправности стартера:

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Как проверить стартер

Проверка стартера заключается в подаче питания напрямую. Тестирование щеток и обмоток производится с помощью тестового прибора. Втягивающее реле тестируется подачей напряжения на контактные площадки.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Для установки новых элементов (из бронзы или композитного материала) используются оправки из мягкого материала (например, древесины). При монтаже запрещается перекашивать детали и прилагать излишние усилия.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

При поломке агрегата необходимо проверить работоспособность управляющего реле. Рекомендуется затянуть винт крепления и убедиться в отсутствии окислов на контактных пластинах и проводке.

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Владелец может снять реле на установленном стартере. После отключения батареи производится очистка поверхности электромагнита от грязи, а затем нужно отсоединить провода (закреплены гайками).

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

где находится реле стартера ваз 2107,говорю сразу, на крыле его нет!

Правильно. Оно на самом стартере. Втягивающее называется. Других нет на классике — смотри схему.

На карбюраторных не было этой релюшки, а на инжекторах стоит на правом крыле, вот здесь посмотри подробнее <a rel=»nofollow» href=»http://avtoblokrele. ru/vaz/predohraniteli-vaz-2107.html» target=»_blank»>http://avtoblokrele.ru/vaz/predohraniteli-vaz-2107.html</a>

обрати внимание на звездочку с надписью внизу схемы ! <img src=»//otvet.imgsmail.ru/download/39626006_6a1a77de6790a62596da9612ad45a0fa_800.png» data-lsrc=»//otvet.imgsmail.ru/download/39626006_6a1a77de6790a62596da9612ad45a0fa_120x120.png» data-big=»1″>

если каррб, то его там нет, впрочем как и на инжекторе, на инжекторе оно просто защитное, разгрузочного нет, лучше напиши в чём проблема

стартер клацает а не крутит поменял втягивающее проблема та же аккумулятор заряжен на замке колодку поменял

Ремонт стартера на автомобиле ваз своими руками. Менять стартер лучше в автосервисе Основные причины неисправности стартера

В процессе эксплуатации машины изнашивается механизм, обеспечивающий запуск двигателя. Замена вышедшего из строя стартера или его ремонт на автомобиле ВАЗ 2107 – достаточно сложная операция, требующая определенных навыков. Агрегат установлен с правой стороны двигателя по ходу движения. Стартер оснащен втягивающим реле, которое активирует механизм свободного хода.

Наиболее частыми причинами отказа стартера двигателя являются:

1. выход из строя бендикса;
2. крупное производство подшипников скольжения — втулки бронзовые;
3. короткое замыкание в обмотках ротора или статора;
4. износ щеток и токоведущих частей.

Квалифицированная замена неисправных деталей в стартере позволит восстановить его работоспособность.

Подготовка к ремонту и демонтаж устройства

Работу удобнее проводить в специально оборудованном помещении — гаражном боксе.ВАЗ 2107 устанавливается над смотровой ямой; для ремонтно-восстановительных работ необходим набор ключей, набор головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности кроме бендикса еще нескольких узлов есть смысл поменять стартер в сборе. На автомобиле, где инжектор находится в системе питания, ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отсоедините аккумулятор и выньте его из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод по которому подается питание на стартер.
3. Откручиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем узел в сборе с механизмом подачи бендикс из отверстия в корпусе.

На автомобиле ВАЗ 2107, на двигателе с установленным инжектором потребуется ряд дополнительных операций. В этом случае замена неисправного узла возможна только снизу.Чтобы обеспечить доступ к агрегату, нужно снять стальную защиту и пыльники, закрывающие подкапотное пространство снизу. Остальные операции, проводимые на стартере, выполняются так же, как описано.

Ремонт и установка механизма

После демонтажа стартера с автомобиля разбираем его и проводим дефектацию узлов. Особое внимание уделяется состоянию втулок бендикса и подшипника скольжения; для осмотра нужно разобрать корпус. Аккуратно выньте щетки из гнезд и очистите коллектор от грязи. Собираем устройство и проверяем его работоспособность с помощью аккумулятора.

Автомобильный стартер является основным элементом системы запуска двигателя и предназначен для его запуска путем проворачивания коленчатого вала.

По существу, это Электродвигатель постоянного тока с приводом от замыкания электрической цепи поворотом ключа зажигания. Автостартер состоит из статора, якоря (ротора), щеткодержателя со щетками, а также тягового реле и привода.

Во всех классических моделях ВАЗ, в т.ч. а у «семерки» он находится внизу двигателя, и крепится к картеру сцепления.

Неисправности

Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, но большинство из них устраняется ремонтом. К неисправностям, которые не могут быть устранены и требуют замены всего блока, относятся:

• повреждение коллектора из-за износа щеток или по другим причинам;
• короткое замыкание или обрыв обмотки статора;
• короткое замыкание или обрыв обмотки якоря;
• полный износ втулок подшипников якоря.

При выявлении вышеперечисленных неисправностей лучше заменить стартер на новый. В противном случае ваш автомобиль либо вообще не заведется, либо могут возникнуть серьезные проблемы в бортовой электроцепи автомобиля.

Цена

Каталожный номер оригинальной «семерки» стартера 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Также можно приобрести усовершенствованные модели – стартеры со встроенным редуктором, пользующиеся сегодня большой популярностью.

Их преимущество заключается в том, что даже при частичном разряде аккумулятора стартер за счет редуктора обеспечивает достаточное количество оборотов маховика для запуска двигателя.Цена на такие модели начинается от 3500 рублей. Стоимость замены стартера на СТО в среднем 500-600 рублей.

Замена

Инструмент:

• торцевой ключ на 10;
• торцевой ключ с удлинителем на 13;
• отвертка.

Заказ-наряд

1. Ставим автомобиль на смотровую яму или эстакаду, фиксируем стояночным тормозом.
2. Откройте капот, отсоедините провод массы от аккумулятора.
3. Отвернуть болт нижнего крепления теплового экрана стартера на 10.
4. Демонтировать корпус воздушного фильтра и шланг подачи теплого воздуха (для нагнетательных — снять крепления подводящего трубопровода).
5. Ключом на 13 отвернуть гайку (на форсунке — две гайки) крепления щитка стартера. Мы извлекаем его.
6. С помощью торцевого ключа с удлинителем на 13 отверните 3 болта крепления корпуса стартера. Нижний болт со смотрового отверстия лучше выкрутить.
7. Тем же инструментом открутите гайку крепления наконечника провода, идущего к «+» аккумулятора.
8. Отсоедините провод пускового реле.
9. Снимаем стартер с задней стенки моторного отсека.
10. Устанавливаем на его место новый стартер.
11. Монтажные работы выполняем в обратном порядке.

Заключение

При установленном новом стартере включить зажигание и запустить двигатель. Не должно быть посторонних звуков. Стартер должен включаться при щелчке электромагнитного реле и останавливаться при возврате ключа зажигания.

mylada.net

Самостоятельная замена стартера на ВАЗ 2107-2105

Стартер автомобилей ВАЗ всех «классических» моделей, как 2105, так и 2107, полностью одинаков по устройству и креплению. Таким образом, процедура замены будет такой же. Сразу хочется отметить, что при наличии всевозможных инструментов это устройство можно снять с автомобиля очень быстро и легко.Хотя на самом деле достаточно одного ключа на 13 🙂

Итак, первым делом отключаем питание от аккумулятора… Затем берем ключ на 17 и откручиваем два болта (их может быть 3) к Картер коробки передач ВАЗ 2107-2105.

После этого можно аккуратно отвести стартер вправо, чтобы он отошел от своего посадочного места:

Затем отводим немного вправо и, повернув тыльной стороной, вынимаем через свободное пространство, как показано на фото ниже:

Делать это нужно до тех пор, пока не появится свободный доступ к его передней части, чтобы все провода и силовые клеммы можно было без проблем отсоединить:

Как вам видно, один провод идет на втягивающее реле, а второй на сам стартер ВАЗ 2107-2105, причем один из них тоже крепится гайкой. Отключаем и отсоединяем штекер, потянув его в сторону, и можно смело вынимать стартер наружу:

Если прибор требует замены, то меняем его на новый и устанавливаем в обратном порядке приказ. Стартовая цена на все классические модели Lada колеблется от 2500 до 4000 рублей в зависимости от производителя.

zarulemvaz.ru

Что такое стартер ВАЗ 2107 и как его поменять?

Неисправный стартер ВАЗ 2107 становится причиной того, что двигатель просто перестает заводиться.В момент поворота ключа в замке зажигания замыкается электрическая цепь, но сам стартер не работает, следовательно, на коленчатый вал не передается никакого усилия, и он просто не прокручивается. Причин, почему это происходит, может быть множество, начиная от банального короткого замыкания в электрике автомобиля, заканчивая выходом из строя обмотки ротора стартера или механическим износом щеток. Как правильно выполняется разборка и ремонт стартера ВАЗ 2107?

Пусковое устройство ВАЗ 2107

Пусковое устройство ВАЗ 2107 чем-то напоминает обычный электродвигатель. Основой конструкции является так называемый башмак, который приводится в движение ротором. Тот, в свою очередь, начинает крутиться при подаче на него напряжения 12 В. Это так называемый редукторный стартер. За создание магнитного поля отвечает обычный электромагнит, который состоит из изолированной медной обмотки, металлического сердечника и щеток. На автомобиле ВАЗ 21074 используется аналогичная схема, но используется немного другое крепление – по 3 болта. Щетки передают напряжение на ротор. Они изнашиваются не только из-за силы трения, но и из-за большой силы тока, создаваемой катушкой.Реле стартера, расположенное с ним в едином корпусе, отвечает за подачу электроэнергии и своевременное отключение колодки.

Принцип работы классического стартера на ВАЗ 2107 предельно прост: устройство подключается к коленчатому валу. Когда на ротор подается напряжение, он раскручивается и крутит кулаки. В результате двигатель запускается, после чего на свечи зажигания подается питание от генератора, а не от аккумуляторной батареи. При аварийном запуске двигателя используется аналогичная схема — искусственная прокрутка коленчатого вала.

Двигатель не всегда запускается из-за неисправного стартера. Вполне возможно, что проблема кроется в проводке. Поэтому первым делом нужно изучить схему подключения пускателя и всей подводной проводки на предмет обрыва цепи. Если таковая будет найдена, сайт придется заменить. При этом желательно проверить работу предохранителя (он находится с левой стороны капота).

Также следует упомянуть, что в некоторых моделях стартеров установлена ​​защита – это дополнительное реле, автоматически отключающее тягу и предотвращающее подачу электроэнергии от аккумуляторной батареи даже при работающем двигателе.В заводской комплектации такие не были предусмотрены, но многие из них устанавливаются после определенного периода эксплуатации.

Устранение неисправности стартера ВАЗ 2107

Ремонт стартера «семерки» по большей части заключается в замене изношенных узлов и деталей. К ним могут относиться якорь, обмотка, щетки, реле стартера, статор. Сложнее всего диагностировать поломку. Специалисты рекомендуют начинать с проверки КЗ. Для этого понадобится обычный мультиметр с функцией прозвонки электрических цепей.

Чтобы снять стартер, достаточно открутить болты, которые его держат. Это можно сделать только на эстакаде. В экстренных случаях можно просто залезть под капот. Первым делом нужно отсоединить провода, которые подходят к реле. Естественно, перед этим нужно снять минусовую клемму с аккумулятора, чтобы не допустить короткого замыкания.

После того, как стартер ВАЗ снят, можно приступать к его разборке. В первую очередь раскручивается реле, после чего зажимные штифты.Далее снимается нос, а затем снимается втягивающее реле стартера. Там, кстати, медная пластина. Его необходимо очистить от пригара и смазать силиконовым маслом (в месте крепления). После снятия якоря с обмоткой можно снять и щетки. Их заменяют при необходимости. Если ресурс еще не использовался, то достаточно будет просто почистить его от гари и установить обратно на место.

Если реле стартера ВАЗ не работает, то его без проблем можно заменить на новое.Благо такие продаются практически в каждом магазине автозапчастей. Если он неисправен, то при попытке его провернуть с зажатыми выводами мультиметра прозвонка не производится. Ремонтировать его бессмысленно, поэтому просто меняют.

Если вам необходимо поменять якорь, то следует учитывать, что после этого в течение нескольких дней производится так называемая притирка.

Стартер может работать нестабильно, но это нормально. В крайнем случае снимите бахилу и смажьте все консистентной смазкой (а лучше силиконовой смазкой).

При диагностике стартера мультиметром учитывать следующее:

• провода должны быть отсоединены;
• минус это сам корпус стартера;
• на ВАЗ 2107 стартер-форсунка отличается только креплением;
• обмотку якоря следует проверить на сопротивление.

Обслуживание стартера ВАЗ 2107

Шестеренчатый стартер, как и любой другой узел автомобиля, требует определенного ухода. В данном случае это разборка, замена изношенных деталей, смазка шестерен и удаление нагара с медной пластины, щеток и самого якоря.Даже после снятия сердечника стартера необходимо проверить нормальность вращения шестерен по оси. Для этого разбираем ограничитель и обгонную муфту (она идет в сборе с приводом) и визуально оцениваем их работоспособность. Также нужно обратить внимание на стопорное кольцо — оно может быть повреждено или сколото.

Конечно, новый стартер на ВАЗ 2107 стоит относительно недорого. Но если есть возможность его отремонтировать, почему бы ей не воспользоваться? Это не только сэкономит деньги, но и позволит более детально разобраться в механике автомобиля.

korchim.ru

Ремонт и замена стартера на ВАЗ 2107

Установка автомобиля ВАЗ модели 2107 на эстакаду или смотровую яму. Отсоедините отрицательный провод аккумуляторной батареи.

На самом автомобиле ВАЗ модели 2107 с современным инжекторным двигателем снят дополнительный щиток для защиты от грязи. С помощью торцового ключа на 10 мм с функцией удлинителя открутите нижний винт крепления на щитке стартера. Тем же торцевым ключом на 13 мм с функцией удлинителя вместе с карданом откручиваем от стартера все болты, крепящие его к картеру, а сам стартер сдвигаем немного вперед.

На двигателе с инжектором снимите обе распорки с впускного коллектора машины. Торцовым ключом на 13 откручиваем гайку (2 гайки — на двигателе с инжектором) с крепления стартера, снимаем сам щиток. Торцовым ключом на 13 откручиваем гайку с крепления провода, соединяющего стартер с плюсовой клеммой аккумулятора, и снимаем наконечник с самого контактного болта.

Говоря о том, как отремонтировать стартер ВАЗ 2115, стоит отметить, что в отличие от других моделей автомобилей, это достаточно простая процедура.В этой статье мы подробно и простым языком объясним, как это сделать. Если вы будете следовать нашим пошаговым инструкциям, то у вас все получится.

Замена стартера

Инструменты:

• Ключ на 8 мм.
• Рожковый ключ на 13 мм.
• Ключ с трещоткой с удлинителем и насадками

Теперь, зная, какие инструменты нам потребуются для работы, можно приступать. Все действия должны выполняться в строгой последовательности. Инструкции:

• Снимите отрицательную клемму аккумулятора.
• Снимите воздушный фильтр.
• Открутите 2 болта с помощью ключа на 8 мм.
• Ослабьте хомут с датчика ДМРВ и снимите резиновую горловину с его корпуса.
• Отсоедините разъем от датчика массового расхода воздуха и выньте крепление фильтра (резиновое) из гнезда.
• Снимите металлическую горловину.
• Снимите воздушный фильтр.
• Отвинтите положительный провод (толстый) от электромагнитного реле с помощью рожкового ключа на 13 мм.
• Снять «маму» с красным проводом.
• Отвинтите верхнюю и нижнюю гайки с помощью ключа с трещоткой.
• Выньте стартер, снимите и зачистите провода.
• Установите новый или восстановленный старый стартер, следуя инструкциям в обратном порядке.

Замена втулок стартера

Здесь речь пойдет о том, как заменить втулки на стартере, что тоже несложно, если следовать инструкции. Учтите, что частая замена втулок, на первый взгляд, облегчает саму процедуру, ведь со временем они легко вставляются вручную, но помните, что именно это может навредить вашему автомобилю.Так как впоследствии он может провернуться в посадочном отверстии, после чего сломается и первый признак такой поломки — заедание стартера. Так что не увлекайтесь постоянной заменой втулок и будьте максимально аккуратны.

Инструменты:

• Метчик М12
• Гидравлический домкрат
• Сверлильный патрон

• Отсоедините провода от стартера и аккумулятора.
• Открутите нижний крепежный болт и вкрутите его с противоположной стороны.
• Поддомкратьте двигатель по направлению к левому колесу.
• Открутить два болта и снять стартер.
• Вставить метчик М12 в патрон дрели и ввернуть во втулку (1-3 оборота).
• Вытащите старую втулку и вкрутите новую.

Замена щеток стартера

Самый частый вопрос как заменить щетки на стартере. Ведь те, кто уже пробовал делать это своими руками, знают, как легко запутаться в различных деталях и что-то упустить.И этих людей вполне можно понять, так как задача непростая. Поэтому мы решили немного пошагово расписать инструкцию, чтобы такая процедура не составила для вас труда.

Инструменты:

• Отвертки.
• Головки и кардан.
• Смазка.
• Паяльник.
• Длинная рукоятка.
• Бензин.
• Смотровая яма.

Теперь подробнее рассмотрим, как можно заменить щетки стартера.Инструкции:

• Снимите аккумулятор.
• Снимите воздушный фильтр с корпусом.
• Снимите два верхних болта возле стартера.
• Спуститесь к смотровой яме и снимите защиту.
• Открутите прокладку между воздушным коллектором и цилиндром и снимите третий болт возле стартера.
• Снимите первый зажим, отверните гайку, затем снимите второй зажим.
• Снять стартер.
• Открутите два болта сзади стартера с помощью гаечного ключа на 8 и 7 мм.
• Выверните сквозные болты и снимите крышку с щеточной декой.
• Отвинтите контакт щетки и снимите ротор.
• Ослабьте блок щеток, отвинтив два винта на крышке.
• Сдвиньте пружины и снимите щетки с колодок.
• Очистите ротор напильником, затем протрите тканью, смоченной бензином.
• Припаяйте щетки.
• Смажьте втулки и запустите ротор в стартере.
• Наденьте ботинок с щетками, по очереди поднимая их на место.
• Наденьте крышку и затяните сквозные болты.
• Отцентрируйте блок шилом.
• Затяните винты со шлицами.
• Привинтить контакты щеток.
• Поставить мотор.

Теперь у вас достаточно информации, чтобы не только отремонтировать любые детали в своем автомобиле, но и посоветовать другим, как заменить стартер.

Щетки и щеткодержатели, называемые щеточным узлом, предназначены для передачи напряжения на пластины коллектора якоря.Рассмотрим, как заменить щетки стартера, собрать и разобрать пусковую установку своими руками.

И его мы тоже рассмотрели в отдельной статье, поэтому этот материал будет посвящен исключительно ремонтным работам.

Причины замены щеток

Симптомы, одной из причин которых является износ щеток:

Демонтаж

Во многом тонкости процесса демонтажа стартера будут обусловлены особенностями места крепления на двигателе.Узнать, где находится стартер и как его снять, можно в руководстве по ремонту и эксплуатации вашего автомобиля.

Вне зависимости от места и модели автомобиля разборка стартера начинается со снятия минусовой клеммы аккумулятора. Так вы обезопасите себя от короткого замыкания при откручивании клемм и снятии защиты стартера.

Разборка

Так как конструкция шестеренчатых стартеров с постоянными магнитами на разных автомобилях очень похожа, описанный ниже и показанный на видео процесс разборки стартера ВАЗ можно назвать универсальным.

1. Отсоедините клемму от втягивающего устройства к корпусу стартера. Еще до разборки рекомендуем проверить величину люфта в приводном валу (на рисунке — №15). При наличии большого люфта необходимо заменить бронзовые или медно-графитовые втулки.
2. Отверните 2 болта тяги (# 20), которые крепят заднюю крышку стартера и две части корпуса. Отсоедините переднюю часть, в которой находится коробка передач, обводная муфта и шестерня, которая входит в зацепление с кольцом маховика.Винты на задней крышке трогать не нужно! Они прикрепляют щеточный узел к задней крышке.
3. Снимите крышку планетарной передачи (№ 17). За крышкой будет располагаться распорная шайба, исключающая осевой люфт электродвигателя. Ни в коем случае не теряйте!
4. Снимите узел щетки и заднюю крышку с корпуса, в котором будут удерживаться постоянные магниты.
5. Открутите винты, крепящие узел щетки к задней крышке.
6. Снимите заднее стопорное кольцо якоря (№.21). Также конструкция может быть снабжена уплотнительной шайбой, предотвращающей осевой люфт вала. В некоторых конструкциях может присутствовать бумажная прокладка, которую необходимо переустанавливать при сборке.
7. Снимите старый узел щетки.

Устранение неисправностей, профилактические работы

В процессе эксплуатации щетки изнашиваются, так как плотно прижимаются пружинами к вращающемуся коллектору, что также приводит к истощению и загрязнению токопроводящих пластин.Продуктом износа щеток стартера является графитовая пыль, которая вместе с другими продуктами износа и пылью оседает на внутренностях пусковой установки. Перед сборкой протрите ветошью магниты внутри стартера. Пластины коллектора и анкер зачистить мелкозернистой наждачной бумагой.

Мы не зря упомянули про проверку осевого люфта. Изношенные втулки приводят к радиальному люфту в якоре. Какие бы щетки вы ни установили, люфт значительно ускорит их износ.

Замена узла щетки

Если вы заменяете весь узел щетки, просто совместите пластиковую втулку на новом узле с коллектором и просто переместите щетки на коллектор. Никогда не вытягивайте пластиковую втулку! Щетки находятся в подпружиненном состоянии и правильно расположить их потом для установки на коллекторе будет крайне сложно.

Далее Вам остается собрать стартер в последовательности, обратной снятию, предварительно слегка смазав втулки моторным маслом.

Замена щеток

В некоторых случаях нет необходимости менять щеточный узел, так как можно заменить только щетки. Есть 2 варианта крепления щеток:

• с фиксатором. Для его замены достаточно вытащить старые щетки и установить новые;
• фиксируется пайкой.

Если в первом случае все достаточно просто, то для припайки новых щеток потребуется контактная сварка и немного фторида меди.Обычным паяльником надёжно припаять щётки не получится (в крайнем случае паяльник ещё можно использовать, но его мощность должна быть не менее 100 Вт). При желании и достаточных теоретических знаниях в электрике точечную сварку можно собрать своими руками из подручных средств (видео одного из вариантов сборки в конце статьи). Старые щетки можно вытащить из посадочных мест пассатижами. Контакты в местах пайки необходимо очистить от грязи и окислов.Между металлом щеткодержателя и гибким контактом щетки должен быть кусок пластины из фторида меди.

При пайке соблюдать все меры безопасности! Обязательно наденьте защитные очки, так как из соединения могут лететь искры.

Обратите внимание, что подходящие щетки от другой модели стартера могут быть ослаблены на коллекторе. Во избежание затруднений при запуске двигателя не полагайтесь на то, что щетки будут тереться о коллектор при запуске двигателя.Рекомендуем закрепить коллектор на патрон отвертки, просверлить и немного потереть щетки от руки.

Сборка и установка

Чтобы у вас не возник вопрос: как правильно собрать стартер, рекомендуем на этапе разборки детали разбирать в той последовательности, в которой вы их демонтируете. При установке старого щеточного узла рекомендуем немного растянуть пружины, прижимающие щетки к коллектору.

Перед установкой проверьте пусковое устройство, а также чтобы быть полностью уверенным в надежности пускового устройства потом.Для проверки используйте провода достаточного сечения, убедитесь в хорошем контакте. В противном случае стартер может просто не запуститься, что натолкнет вас на мысль об ошибке, допущенной при сборке. Клемму аккумулятора следует устанавливать только после подключения всех клемм и установки защиты стартера.

В статье очень подробно с фотосопровождением описан процесс ремонта стартера на автомобиле ВАЗ 2110.

В новом автомобиле поломки и неисправности в работе стартера случаются редко.Но если машина прослужила более 5 лет, то могут возникнуть проблемы. Неисправность стартера может определить сам автовладелец – машина не заводится, нехарактерные звуки при запуске двигателя, самопроизвольно выключается стартер.

Но многие автомобилисты не обращают внимания на такие сигналы от машины. И доводят ситуацию до того, что «спасти» стартер уже невозможно. А вот опытный автомобилист, следящий за своей машиной, сразу по звуку работающей машины определит неисправность этой детали.Итак, как починить стартер? Его ремонт происходит в несколько десятков этапов, описанных ниже.

Процедура ремонта стартера:

1. Сначала нужно произвести из автомобиля. Теперь приступаем к разборке детали.

2. Отвинтить гайку.

3. Отсоедините шину от контактного болта тягового реле.

4. Осторожно открутите два болта, которые крепят тяговое реле.

5. Тяговое реле необходимо снять со стартера.

6. Отложите в сторону сам стартер и снимите якорь с тягового реле. Для этого поднимите его вверх и освободите анкерную петлю от рычага.

7. Теперь возвращаемся к самому стартеру. Снимите гайки рулевой тяги.

8. Следующим шагом является снятие крышки с приводного конца с редуктором и такой же сборочной деталью.

9. Также необходимо снять крышку со стороны коллектора со щетками и щеткодержателями.

10.Затем снимите шестерню с вала якоря.

11. Вытащите сам якорь из стартера.

12. Анкерный вал имеет на приводном конце шайбу (обратите на это особое внимание).

13. С помощью отвертки или другого тонкого предмета снимите опору анкерного вала.

14. Затем с помощью небольшой отвертки снимите две стяжки с крышки стартера. В общем, снимать их не обязательно, если вы спешите, то можете их оставить, однако привод и редуктор удобнее снимать без этих штифтов.

15. Затем снимите три шестерни редуктора. Поломка стартера может состоять именно в том, что у этих шестерен повреждены, сломаны зубья или заделаны в шестерни игольчатые подшипники. Если этот дефект присутствует, то замените детали и стартер снова заработает.

16. Но, если шестерни в порядке, то продолжать разборку и проверку стартера на наличие повреждений дальше. Необходимо снять коробку передач с приводом с крышки, предварительно надавив на шестерню привода стартера.

17. С рычага необходимо снять опору с уплотнением.

18. Затем вытащите опору из уплотнения. Пересмотрите поддержку. Пластиковая часть не должна быть повреждена или сильно изношена. Если вы видите, что опора деформирована или резиновая прокладка затвердела, замените их.

19. Молотком сбейте стопорное кольцо со стопорного кольца, используя подходящую оправку.

20. Осторожно снимите сначала стопорное кольцо, а затем стопорное кольцо.

21.Снимите узел привода с приводного вала.

22. Отвинтите стопорное кольцо рычага.

23. Затем снимите рычаг с шайбой и поводком.

24. С помощью отвертки отвинтите пружину рычага.

25. Теперь можно снять рычаг с вкладыша и разъединить половинки рычага.

26. Снимите стопорное кольцо шестерни.

27. Затем разберите внутреннюю шестерню и снимите опору приводного вала с вала.

28. Осторожно снимите уплотнительное кольцо с отверстия. Внимательно осмотрите его. Поврежденное, деформированное, закаленное кольцо губительно для работы всего стартера. Его необходимо заменить.

29. Следующим шагом является снятие вставки с опоры.

30. Со стороны коллектора открутите два винта и снимите щеткодержатель.

31. С помощью отвертки подденьте зажимы щеток.

32. Затем снимите эти зажимы и их прижимные пружины.Снова замените деформированные или поврежденные детали, сильно сжатые или погнутые, сломанные пружины.

33. Вытащите щетки из направляющих держателей щеток.

34. Неизолированные щетки необходимо снять.

35. Затем снимите картонную изоляционную полосу. Если он поврежден, сжат, порван, замените его новым.

36. Снимите изолированные щетки с соединительными шинами.

37. Внимательно и подробно осмотрите якорь. Обратите внимание на коллектор.

• 1. Если деталь загрязнена, закопчена, отшлифуйте ее мелкой наждачной бумагой для стекла. Если на нем видны следы значительной шероховатости или сильно выступает слюда, отшлифуйте деталь на токарном станке, а затем отшлифуйте коллектор мелкой наждачной бумагой.
• 2. Если на якоре видны следы желтого налета от подшипника, то очистить его тонкой стеклотканью, т.к. в дальнейшем это может привести к заклиниванию шестерни вала. Если на поверхности таких деталей, как штифты и шлицы вала, имеются вмятины или зазубрины, замените весь якорь.Обратите внимание на обмотку по концам якоря. Если вы видите какие-либо дефекты, замените якорь.
• 3. Проверить надежность припайки выводов обмотки якоря к коллекторным пластинам.

38. С помощью контрольной лампы, питаемой переменным током 220 В, проверьте состояние обмотки якоря. Подайте напряжение лампы на пластину коллектора и сердечник якоря. Если все в порядке, лампа не должна гореть. Если все же горит, значит, замкнулась якорная обмотка.В этом случае просто замените якорь стартера на новый.

39. Удерживая обгонную муфту, поверните шестерню стартера в обе стороны: по часовой стрелке шестерня должна двигаться абсолютно свободно, а против часовой стрелки вообще не должна вращаться. Если что-то сломалось, замените диск.

40. Затем наденьте привод стартера на приводной вал. Если все в порядке, то он должен свободно, без заеданий и остановок двигаться по шлицам вала.

41.Если вы видите, что детали привода сильно изношены, деформированы, повреждены, замените привод. Если вы обнаружите забоины на заводном конце зубьев шестерни, отшлифуйте их мелкозернистым наждачным кругом. Выберите круг небольшого диаметра.

42. Осмотрите втулки, в которых вращаются валы. Они установлены в крышке стартера со стороны привода, со стороны коллектора, вала якоря и опоры приводного вала. Если втулки деформированы или имеют царапины, замените крышки или опоры со сломанными втулками.Также следует заменить треснувшие крышки и опоры.

43. Внимательно осмотрите сам стартер и при наличии на нем следов притирания якоря замените крышку и промежуточную опору на новые.

44. Изношенные щетки до размера между рабочей поверхностью и выводом менее 3,5 мм заменить.

45. Щетки должны свободно двигаться к щеткодержателю. А щеткодержатель не должен иметь трещин, сколов, изъянов. Проверьте, так ли это. Если все в порядке, то переходим к следующему этапу ремонта.При наличии неисправностей замените детали.

46. Начать осмотр приводного вала. Его элементы не должны иметь признаков повреждения, сильного износа и деформации. Если есть налет, удалите его мелкой наждачной бумагой. Работайте аккуратно, чтобы не повредить детали.

47. С помощью омметра проверьте, замыкает ли контактная пластина контактные болты тягового реле. Если они не замыкаются, замените детали или просто отремонтируйте реле.

48. Для ремонта реле:

• 1.Снимите два винта.
• 2. Отпаяйте катушки реле и клеммы.
• 3. Затем снимите крышку и отшлифуйте штифты и головки болтов наждачной бумагой. Реле нужно собирать в обратном порядке.

49. Теперь приступайте к сборке стартера. Перед запуском смажьте зубья шестерни моторным маслом. Соберите стартер в обратном порядке.

50. Установите щеткодержатель в стартер отдельно от крышки со стороны коллектора. Для сборки и установки этой детали используйте втулку диаметром (метка 1), равным диаметру коллектора (примерно 30 миллиметров).

51. Установите собранный щеткодержатель в корпус стартера до упора, затем снимите втулку и установите крышку на стартер со стороны коллектора. Ремонт завершен.

И ваш стартер для автомобиля ВАЗ снова как новый!

Форсунка Ваз 2107 не включается вентилятор радиатора

Сегодня поговорим о том, почему не включается вентилятор ВАЗ 2107 (инжекторный и карбюраторный). Чуть ранее мы придумали, как улучшить систему охлаждения двигателя.Вся процедура проста и не требует особых знаний. Но не менее актуальная проблема – вентилятор отказывается своевременно включаться. Мы постараемся выяснить, почему это происходит.

Карбюратор Семерки

В этих автомобилях система управления включением электровентилятора очень проста. Его даже можно назвать аналогом. Вся цепочка состоит в простейшем виде из следующих элементов:

1. Электродвигатель вентилятора.
2. Датчик включения.
3. Электропроводка.

Все, больше ничего, искать повреждения нужно только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата проводка.

Совет! Для диагностики автомобиля советую использовать достаточно дешевое решение: — один раз поставил и пользуешься всегда.

Но в некоторых автомобилях используется несколько более совершенная схема, в которую включено электромагнитное реле. С его помощью получается снять с датчика большие токи.Это увеличивает ресурс устройства.

Некоторые водители, не привыкшие доверять автоматике, устанавливают обычную кнопку параллельно датчику (а иногда и вместо). Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить повышение температуры и включить электровентилятор.

Алгоритм устранения неполадок

Если у вас не работает охлаждение ВАЗ 2107 (карбюратор), необходимо выполнить следующие действия:

1. Выключить двигатель и включить зажигание.
2. С помощью плоской отвертки замкните клеммы датчика включения вентилятора. Обратите внимание, что все управление является массовым. Если вентилятор включается, датчик неисправен. Если не работает, значит причина кроется глубже.
3. Отсоедините башмак от электрического вентилятора и напрямую подайте питание от аккумулятора. Вращающийся ротор указывает на то, что двигатель работает. Если электровентилятор и так не работает, придется подумать о его замене.
4. Если вентилятор и датчик работают, проверьте электромагнитное реле (при наличии в цепи).
5. Провода проверены в последний раз. Очень часто окисление происходит на стыке с кузовом автомобиля. А иногда и вовсе случается банальный обрыв.

Этот же алгоритм частично можно применить к автомобилям, на которых установлен инжектор.

Но чтобы сравнить и оценить разницу, стоит рассмотреть такие машины.

Электродвигатели впрыска

Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

1. Электронный блок управления.
2. Датчик температуры охлаждающей жидкости
3. Электромагнитное реле.

Причина, по которой электровентилятор может не работать (или часто включаться слишком сильно), кроется в одном из этих узлов. Конечно, двигатель включается слишком часто, если соты радиатора снаружи или внутри сильно загрязнены, если есть воздушные пробки. Но не включается из-за наличия поломок в системе управления.

Значит, нужно найти датчик температуры для диагностики.Он находится в одном из патрубков системы охлаждения двигателя ВАЗ 2107. Если посмотреть на двигатель сверху, то вы найдете его под патрубком, соединяющим топливную рампу с дроссельной заслонкой. Чтобы проверить это, отсоедините клемму и измерьте сопротивление между центральной клеммой и землей. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.

Если сопротивления нет, или оно значительно отличается от вышеприведенных значений, то явно неисправность датчика, ремонту не подлежит.Цена нового будет примерно 100-200 рублей (в зависимости от аппетита продавца). Но если датчик исправен, а электровентилятор не работает, то нужно проверить его электродвигатель и силовое реле. Если проблем не обнаружено, проведите диагностику проводки.

На части автомобилей предусмотрен электровентилятор для обдува радиатора системы воздушного охлаждения. Включается при установке датчика-выключателя 37101В, который установлен в нижней части правого бачка радиатора.Раньше питание на двигатель вентилятора подавалось через реле. В данном случае использовался датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена и питание электродвигателя осуществляется напрямую через контакты датчика-выключателя. Датчик неразборный — в случае неисправности его необходимо заменить.

Рис. 1. Схема подключения электродвигателя вентилятора системы охлаждения двигателя

Технические характеристики электровентилятора и датчика 37101Б (ТМ-108).

Номинальная скорость вала Электродвигатель с крыльчаткой, мин-1
Потребляемый ток электродвигателя, А
Температура замыкания контактов датчика, °С
Температура размыкания контакта датчика, °С

Электродвигатель МЭ-272 (или аналогичный) постоянного тока с возбуждением от постоянных магнитов. Устанавливается в кожух, закрепленный на кронштейнах радиатора. В процессе эксплуатации электродвигатель не требует обслуживания, неисправный подлежит замене.

Для проверки двигателя вентилятора подаем напряжение 12В от аккумулятора на клеммы двигателя — исправный двигатель будет работать.

Для проверки датчика-выключателя электровентилятора, отсоединив провода от датчика, соединяем их вместе при включенном зажигании. Если вентилятор работает, датчик неисправен.

Подключив омметр к клеммам датчика и опустив его на длину нитки в воду, измеряем термометром температуру на датчике и на выключенном.Для этого нагреваем воду почти до кипения, а затем контролируем охлаждение. Для исправного датчика температурная характеристика не должна отличаться от приведенной выше.

В данной статье будет подробно рассказано о принудительном вентиляторе ВАЗ 2107. Можно выделить два типа данной конструкции — электрическая и механическая. Любой владелец семерки начинает сожалеть о том, что летом в пробке внезапно выходит из строя датчик включения вентилятора. После такого мероприятия, как правило, начинают задумываться об улучшении конструкции.И есть несколько способов сделать апгрейд.

Способ первый — принудительное охлаждение механического типа

Пожалуй, можно так и назвать. Вспомните первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдув радиатора происходил из-за крыльчатки, прикрученной к ротору насоса. Точно такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения мало чем отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции.Дело в том, что даже зимой радиатор будет обдуваться потоком воздуха. Это снижает температуру двигателя, поэтому внутри может быть довольно прохладно. Летом хорошо — мотор всегда охлаждается, вентилятор постоянно работает, антифриз не кипит.

Но сделайте еще две небольшие доработки и летняя эксплуатация будет просто сказкой:

1. Установите пластиковый диффузор, направляющий поток воздуха в ячейки радиатора.
2. Верхнюю часть радиатора необходимо установить немного ближе к лопаткам крыльчатки.Крепежные изделия изготавливают из небольших полос из твердого металла. Старайтесь, чтобы расстояние от поверхности радиатора до крыльчатки было в пределах 2-4 см.

Эти маленькие хитрости помогут вам улучшить охлаждение ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (именно столько стоит крыльчатка).

Второй способ электрический

Если у вас новая машина, установлены инжектор и электровентилятор, стоит ли портить ее принудительной крыльчаткой? Несколько разумнее было бы оставить электровентилятор, но сделать резервный способ включения кнопкой.В магазине приобрести несколько предметов и материалов:

1. Новый датчик (если старый пришел в негодность).
2. Электромагнитное реле с нормально разомкнутыми контактами.
3. Красный провод сечением 0,75 кв. мм
4. Кнопка для установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
5. Термоусадочная изоляция.
6. Розетки типа «мама» и колодка под реле.

Схема подключения представлена ​​на фото.Первым делом выключите вентилятор и поменяйте датчик на его включение. Затем соберите схему.

Обратите внимание, что в новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно горят. Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один — уменьшить ток на клеммах датчика. Для этого в цепь ввести электромагнитное реле. Теперь вероятность выхода датчика из строя снижена. Но шанс выхода из строя реле становится выше.Правда, проще будет его поменять.

Установить кнопку принудительного вентилятора в приборную панель и протянуть от нее два провода — один можно подключить сразу на массу, а второй на выход датчика. Получается, что у тебя контакты кнопки и датчика соединены параллельно. Поэтому при выходе из строя датчика можно кнопкой включить электромагнитное реле.

Метод третий — идеальные вентиляторы

Для улучшения охлаждения ВАЗ 2107 вместо штатного электровентилятора можно использовать более современные.Отлично подходят те, что ставят на автомобили моделей «Калина», «Приора». Особенно хорошо подойдет электрический вентилятор с восемью лопастями. Поток воздуха от него будет гораздо сильнее, следовательно, соты радиатора быстрее остынут.

Почему ВАЗ-2107 не заводится? советы автомеханикам

Автогигант ВАЗ представил отечественным автомобилистам множество моделей автомобилей, ставших сегодня классикой. Они по-прежнему чрезвычайно популярны. Бывает, в системах автомобиля дает сбой. Машина не может сдвинуться с места.

Причин этой беды много. В каждом случае есть причины, по которым ВАЗ-2107 не заводится. Чтобы решить эту проблему, нужно рассмотреть наиболее распространенную неисправность данной модели. Опытные механики готовы поделиться своим опытом с владельцами «семерки».

Самостоятельное решение проблемы

Причин, почему ВАЗ-2107 заводится и глохнет, либо не едет, достаточно много. Найти поломку вполне возможно самостоятельно. Но для этого нужно иметь терпение, необходимые инструменты и достаточно свободного времени.Если беда настигла владельца машины, когда он спешит по своим делам, лучше взять другую машину. Этот ремонт будет возможен позже, когда будет достаточно времени для диагностики.

Неважно, карбюраторный или инжекторный двигатель установлен на эту модель. Диагностика производится в любом случае по единой схеме.

В первую очередь нужно обратить внимание на аккумулятор, заряжен ли он. Также аккумулятор может по каким-то причинам выйти из строя.Далее осмотрите свечи, фильтры на наличие топлива. Также можно проверить дроссельную заслонку. В нем может быть запор. Это самый простой тест, который иногда сразу выявляет неисправность. Если причину установить не удалось, требуется более глубокая диагностика.

Первый этап диагностики

Что нужно проверить в первую очередь, если ВАЗ-2107 не заводится? Стартер — вот что требует повышенного внимания. Вы должны увидеть, как он ведет себя при возгорании. Он может работать энергично, плохо или вообще не реагировать на розжиг.

Если стартер вообще не работает, сбой может быть связан именно с этим узлом. Но такая картина характерна для полностью разряженной батареи. Реле стартера даже не щелкает. Для проверки этой версии необходимо включить любое оборудование на батарейках, например фары.

Если стартер крутит слабо, проблема кроется в разряженном аккумуляторе. Это могут подтвердить тусклые фары.

Неисправность аккумулятора в лучшем случае решается подтяжкой монтажных клемм.Если батарея полностью разряжена, вы можете уйти с толканием, рывком или скольжением. А вот машину с электронным впрыском топлива или АКПП таким образом привести в движение не удастся.

Отказы системы зажигания

Стартер может крутить резво, но двигатель не заводится. ВАЗ-2107 (карбюраторный или инжекторный), скорее всего, не может двигаться из-за системы подачи топлива или ее зажигания. Лучше в диагностике начать с последнего. Эта система в представленной модели чаще выходит из строя.Особенно это актуально для влажной погоды.

Контактная система «семерки» может быть самой разной. Есть машины с простейшим устройством (классика) или с очень сложным электронным бесконтактным принципом. Есть и комбинированные варианты.

В любом случае система зажигания будет состоять из 4 частей. Это низковольтная группа, повышающий трансформатор (катушка). Далее следует высоковольтная часть и свечи. Проверка делается поэтапно (а лучше с конца).

Высоковольтная часть системы

Если ВАЗ-2107 плохо заводится или вообще не работает, нужно проверить центральный провод. Он соединяет распределитель с катушкой. Для этого кончик провода осторожно вынимают из крышки. Далее его приближают к любой детали, которая плотно соприкасается с массой машины. Неважно, окрашена эта поверхность или нет.

Далее нужно закрепить проволоку таким образом, чтобы между выбранной частью и ее кончиком был небольшой зазор (достаточно 5-7 мм). Если в автомобиле зажигание электронного типа, монтировать проводник нужно особенно тщательно. Ведь при ней падает масса всей электроники с большой вероятностью выхода из строя.

Также нельзя бить центральным проводом по кузову. Держать дирижера за руку нельзя. Поражение электрическим током будет довольно сильным. Если в этой системе есть искра, то проблема в другой системе.

Дальнейшее изучение электроники

В поисках причины, почему не заводится ВАЗ-2107, необходимо дополнительно изучить электронику.Если это не искра зажигания центрального провода, необходимо снять крышку трамблера. Необходимо визуально оценить его внутреннее состояние.

Если под крышкой распределителя скопилась грязь или конденсат, искра может идти не туда, где должна быть. Для устранения таких нарушений это пространство следует вымыть, высушить и очистить. Контакты распределителя также зачищаются мелкой наждачной бумагой. Если на бегунке или крышке остался темный след от удара током, эту деталь придется заменить.

Далее очень внимательно надо смотреть провода идущие к свечам. Их кончики и все коммуникации должны быть чистыми, сухими. После этого крышку можно установить на прежнее место. Система снова проверяется. Если все безрезультатно, выверните и почистите свечи. Иногда их вообще нужно заменить.

Проверка напряжения на катушке зажигания

Если после проведения манипуляций ВАЗ-2107 не заводится, необходимо проверить катушку зажигания.Он может быть под напряжением или нет. В первом случае причиной неисправности становится катушка. Это бывает редко, но в этом случае необходимо его изменить. Иногда к нему плохо крепятся провода, что приводит к неисправности.

Если на катушке нет напряжения, то, скорее всего, это связано с электроникой, в которой контакты и соединения в низковольтной части закреплены ненадежно. Но с диагностикой в ​​этой системе одной не справиться. Придется обращаться к профессиональному механику.

Если система зажигания автомобиля классического контактного типа, можно еще попробовать осмотреть контакты прерывателя. Если машина какое-то время простояла без движения, они могут окислиться. Затем их очищают. Если напряжение на катушке стало поступать, можно эксплуатировать автомобиль дальше. Если нет, то необходимо обратиться в сервисный центр.

Подача топлива

Если автомобиль ВАЗ-2107 не заводится даже после всех вышеперечисленных манипуляций, проблема может быть в системе подачи топлива.При системе впрыска топлива сделать своими силами не получится. Вы можете только навредить. В этом случае посещения сервиса не избежать.

Карбюраторная система проще. Поэтому его можно диагностировать самостоятельно. Сначала проверьте, поступает ли бензин в карбюратор. После отсоединения шланга необходимо включить ручную подачу топлива. Если все работает, можно проверить, поступает ли топливо напрямую в карбюратор.

Для этого снимите воздушный фильтр, резко нажмите на педаль акселератора.Вместо этого вы можете потянуть трос газа. Карбюратор необходимо смотреть сверху (воздушная заслонка открыта). Если в первом диффузоре нет струи газа, то заклинила игла клапана или забит топливный фильтр.

Температурный эффект

Часто ВАЗ-2107 не заводится зимой. Такая неприятность может быть вызвана неправильным выбором вязкости масла или его загустением в коробке передач. Стартеру становится тяжело крутить его в системе.

Неподходящая вязкость масла может привести к отказу двигателя.Поэтому в морозы нужно подходить к выбору смазочных материалов очень внимательно. Зимой, чтобы машина быстро завелась, необходимо выжимать сцепление до конца. Механизм будет вращать валы коробки передач, подготавливая автомобиль к движению.

Зимой в цилиндрах определяются проблемы с компрессией. Нужно снять свечи. Затем в цилиндры заливается немного масла. Теперь следует попробовать снова завести машину. Далее свечи возвращаются на место.Автолюбители со стажем утверждают, что этот способ срабатывает практически всегда.

Электрик в мороз

ВАЗ-2107 не заводится на морозе также из-за проблем в системе электрики. Низкие температуры снижают силу искры. Поэтому необходимо внимательно следить за тем, чтобы провода не отходили от катушки, а разъемы не имели следов окисления.

Также следует помнить, что дешевые запчасти, редкое обслуживание значительно сокращают срок эксплуатации автомобиля.Плохой антифриз может стать ответом на вопрос, почему не заводится «семерка». Поэтому, регулярно проводя ТО, выбирая подходящие расходники, можно не опасаться проблем с автомобилем. Если возникают трудности, их можно быстро и легко устранить.

Почему не заводится ВАЗ-2107? Советы автомеханикам

Автогигант ВАЗ подарил отечественным автолюбителям множество моделей автомобилей, ставших сегодня классикой. Они до сих пор пользуются необычайной популярностью.Бывает, что возникает неисправность автомобиля. Машина не может сдвинуться с места.

Причин этой беды много. В каждом случае есть причины, по которым ВАЗ-2107 не заводится. Для решения этой проблемы необходимо рассмотреть наиболее распространенные поломки этой модели. Опытные автомеханики готовы поделиться своим опытом с владельцами «семерки».

Самостоятельное решение проблемы

Причин, по которым ВАЗ-2107 заводится и глохнет или вообще не едет, очень много.Самостоятельно найти поломку вполне реально. Но для этого нужно запастись терпением, необходимыми инструментами и достаточным количеством свободного времени. Если у автовладельца проблемы, когда он спешит, ему лучше взять другую машину. Это можно будет отремонтировать позже, когда будет достаточно времени для диагностики.

Неважно, карбюраторный или инжекторный двигатель установлен на эту модель. Диагностика производится в любом случае по единой схеме.

В первую очередь нужно обратить внимание на аккумулятор, заряжен ли он.Также аккумулятор может по каким-то причинам выйти из строя. Далее осмотрели свечи, фильтры на топливо. Также можно проверить дроссельную заслонку. Он может быть засорен. Это самый простой тест, который иногда сразу выявляет неисправность. Если причину установить не удалось, потребуется более глубокая диагностика.

Первый этап диагностики

Что нужно проверить в первую очередь, если ВАЗ-2107 не заводится? Стартер – это то, что требует повышенного внимания. Вы должны увидеть, как он ведет себя при возгорании.Он может работать энергично, слабо или вообще не реагировать на возгорание.

Если стартер вообще не работает, поломка может быть связана именно с этим узлом. Но такая картина характерна и для полностью разряженной батареи. Реле стартера даже не щелкает. Для проверки этой версии необходимо включить любое оборудование на батарейках, например фары.

Если стартер плохо крутит, проблема в разряженном аккумуляторе. Это могут подтвердить тусклые фары.

Неисправность батареи в лучшем случае можно устранить, подняв клеммы. Если аккумулятор полностью разрядился, можно уйти с толчком, буксиром или горкой. Но автомобиль с электронным впрыском топлива или автоматической коробкой передач таким способом привести в движение нельзя.

Отказы системы зажигания

Стартер может энергично крутиться, но двигатель не заводится. ВАЗ-2107 (карбюраторный или инжекторный), скорее всего, не может двигаться из-за системы подачи топлива или ее зажигания.Лучше начать с последнего при диагностике. Эта система в представленной модели чаще выходит из строя. Особенно это актуально для влажной погоды.

Контактная система «семерки» может быть самой разной. Есть машины с простейшим устройством (классика) или с очень сложным электронным бесконтактным принципом. Есть и комбинированные варианты.

В любом случае система зажигания будет состоять из 4 частей. Это низковольтный групповой повышающий трансформатор (катушка). Далее следует высоковольтная часть и свечи.Проверка осуществляется поэтапно (а лучше с конца).

Высоковольтная часть системы

Если ВАЗ-2107 плохо заводится или вообще не работает, необходимо проверить центральный провод. Он соединяет распределитель с катушкой. Для этого наконечник проволоки аккуратно вынимается из крышки. Затем его приближают к любой части, которая плотно соприкасается с массой машины. Неважно, окрашена эта поверхность или нет.

Далее нужно закрепить проволоку так, чтобы между выбранной частью и ее кончиком было небольшое пространство (достаточно 5-7 мм).Если в автомобиле зажигание электронного типа, то проводник нужно крепить особенно тщательно. Ведь при его падении на массу вся электроника с большой долей вероятности выйдет из строя.

Также нельзя чиркать по центральному проводу по корпусу. Не держите проводник рукой. Поражение электрическим током будет довольно сильным. Если в этой системе есть искра, то проблема в другой системе.

Дальнейшее исследование электроники

В поисках причины, почему не заводится ВАЗ-2107, необходимо дополнительно изучить электронику.Если это не искра зажигания центрального провода, необходимо снять крышку трамблера. Необходимо визуально оценить его внутреннее состояние.

Если под крышкой распределителя скопилась грязь или конденсат, искра может идти не туда, куда должна. Для устранения таких нарушений это пространство следует вымыть, высушить и очистить. Контакты распределителя также зачищаются мелкой наждачной бумагой. Если на ползунке или крышке остался темный след от удара током, эту деталь придется заменить.

Далее очень внимательно надо посмотреть провода идущие к свечам. Их кончики и все коммуникации должны быть чистыми, сухими. После этого крышку можно установить обратно. Система снова проверяется. Если все безрезультатно, свечи выворачивают и чистят. Иногда их нужно будет полностью заменить.

Проверка напряжения на катушке зажигания

Если после манипуляций ВАЗ-2107 не заводится, необходимо проверить катушку зажигания. На него может быть подано напряжение или нет.В первом случае причиной неисправности становится катушка. Это бывает редко, но в этом случае необходимо будет его поменять. Иногда к нему плохо крепятся провода, что приводит к неисправности.

Если на катушке нет напряжения, причина, скорее всего, именно в электронике, у которой контакты и соединения в низковольтной части закреплены ненадежно. Но с диагностикой в ​​этой системе одной не справиться. Придется обратиться к профессиональному механику.

Если система зажигания автомобиля классического контактного типа, можно также попробовать осмотреть контакты прерывателя. Если машина какое-то время простояла без движения, они могут окислиться. Затем они очищаются. Если на катушку стало поступать напряжение, автомобиль можно эксплуатировать. Если нет, то необходимо обратиться в сервисный центр.

Подача топлива

Если автомобиль ВАЗ-2107 не заводится даже после всех вышеперечисленных манипуляций, проблема может быть в системе подачи топлива. С системой впрыска топлива самостоятельно ничего сделать нельзя.Вы можете только навредить. В этом случае визитов в сервис не избежать.

Карбюраторная система проще. Поэтому его можно диагностировать самостоятельно. Сначала проверяют, не поступает ли бензин в карбюратор. Отсоединив шланг, необходимо включить ручную подачу топлива. Если все работает, можно проверить, поступает ли топливо прямо в карбюратор.

Для этого снимается воздушный фильтр, резко нажимается педаль акселератора. Вместо этого протяните трос дроссельной заслонки через трос.Карбюратор необходимо смотреть сверху (воздушная заслонка открыта). Если в первом диффузоре нет струйки газа, то заедает игла клапана или забит топливный фильтр.

Температурное воздействие

Часто ВАЗ-2107 зимой не заводится. Такая неприятность может быть вызвана неправильным выбором вязкости масла или его загустением в коробке передач. Стартеру становится сложно провернуть его в системе.

Неподходящая вязкость масла может привести к отказу двигателя.Поэтому в морозы нужно относиться к подбору смазочных материалов очень внимательно. Зимой, чтобы быстро завести машину, приходится выжимать сцепление до конца. Механизм будет вращать валы коробки передач, подготавливая автомобиль к движению.

Именно зимой определяются проблемы с компрессией в цилиндрах. Необходимо снять свечи. Затем в цилиндры заливается немного масла.
