Реле стартера ваз 21099 карбюратор где находится

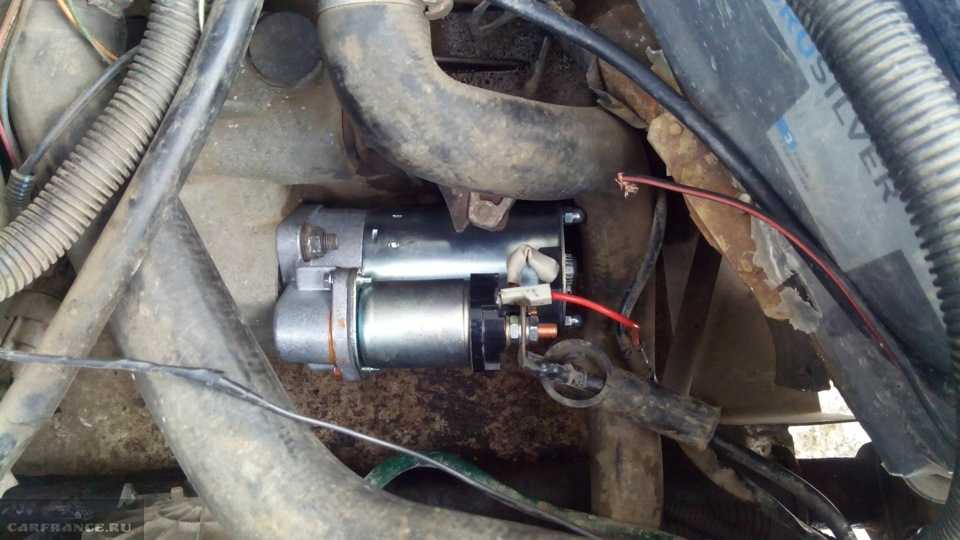

Если речь зашла о стартере ваз 2109, то именно на этих машинах уже установлен один из тех, кто именует себя 29.3708 или 423.3708, иногда 5712.3708. Эти модели представляют собой тот самый электродвигатель с постоянным током смешанного возбуждения, у которого есть еще и тяговое реле двухобмоточное, тяговое.

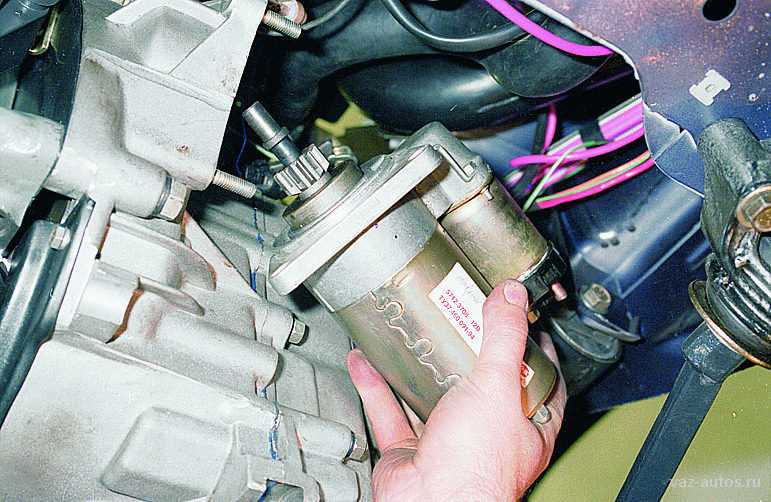

Установочные размеры вышеуказанных стартеров практически одинаковы — различия лишь в устройстве привода и коллекторного узла. Для стартера 29.3708 предусмотрен коллектор торцового типа, а у стартера 423.3708 он цилиндрический. Больше различий нет, но стартер 5712.3708 в приводе наделен планетарным редуктором. Если приемы при снятии или установки во время ремонта одинаковы для всех вышеперечисленных единиц, то речь пойдет о ремонте того, что начинается с цифры 4.

Давайте рассмотрим рисунок:

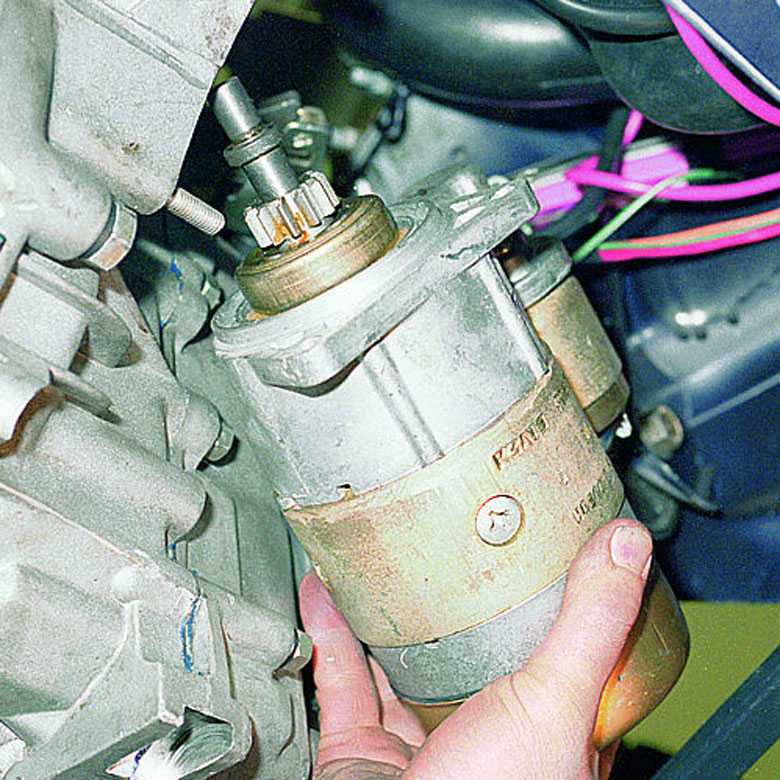

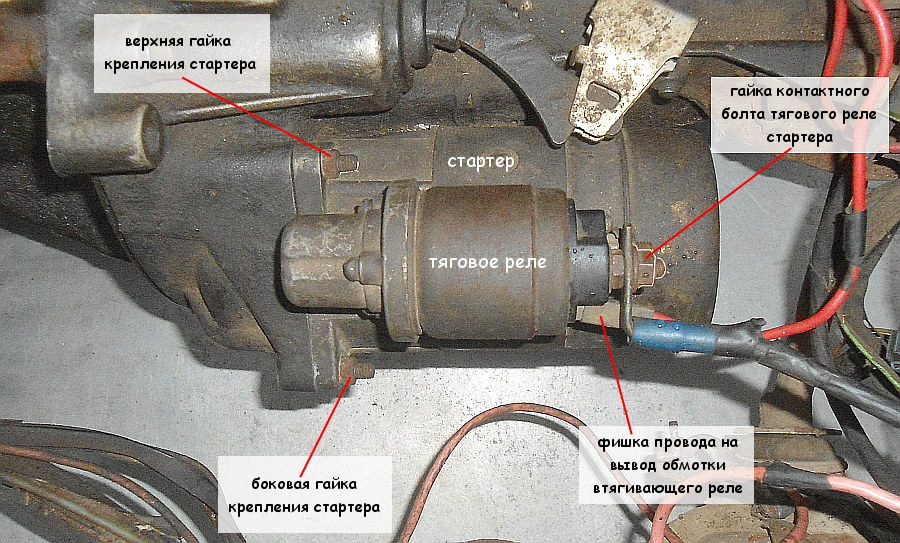

Непосредственно в самом корпусе стартера (16 ) вы найдете четыре закрепленных полюса (17). У всех есть обмотки возбуждения. 3 из них серийного выпуска, а одна шунтовая. Присмотритесь к корпусу (16) и крышкам (6, 14). Они стянуты 2 шпильками. При этом якорь (18) уже имеет цилиндрический коллектор (12). Вращение заднего конца вала якоря происходит во втулке из металлокерамики. Она запрессована в крышку (14). Передний конец помещен во втулку, которая запрессована в картере сцепления.

Запомните схему соединения стартера, вам подобный план пригодится еще не раз, когда будете делать ремонт авто своими руками.

Что делать, если не крутит стартер ваз 2109

Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре.

А теперь конкретика.

Случай первый: Если у вас не крутит стартер ваз 2109 индектор и машина стоит колом около недели, а мороз уже за минус 20 перевалил, то можете на аккумулятор не грешить: при отлично работающих световых приборах (габаритках, аварийках и дальнем свете) проблемы могут быть решены двумя способами.

· Совет 1. Вы слышите щелчки или их нет в помине? Проверьте предохранители, осмотрите проводку и реле втягивающее. Начните процедуру запуска заново. Теперь щелкает, но при этом не крутится? Пора менять реле втягивающее.

· Совет 2. Посмотрите, насколько износились втулки. Заменили и опять проблемы? Тогда это может быть ротор, который лег на статор. Устраните эту проблему – поедете к любимой девушке!

Случай второй: автовладелец купил экспортный вариант 2109. Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик давления масла, а лампа аккумулятора светиться не хочет. Хозяин поворачивает ключ в третье положение, но опять тишина: стартер вообще не крутит. При этом и вентилятор печки перестает работать. Водитель отпускает ключ — и радость: вентилятор набирает обороты. Лезет в АКБ : там все в порядке, затем подает питание на втягивающую: стартер начинает крутить, и машинка завелась, но зарядки как не было, так ее и нет. Аккумулятор на стол! Исправен, оказывается. Новое действие: поставил только что купленный мост. И тут облом, хотя лампочка в приборе светится, предохранители все целы, а реле в замке зажигания пытается щелкать.

Вопрос: что с контрольной лампой заряда АКБ?

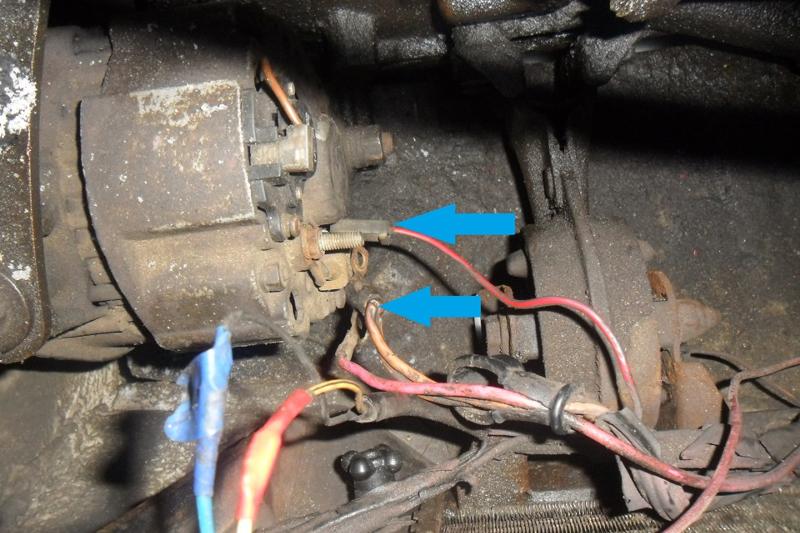

· Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Однако в предохранители лезть не стоит. Токи пуска не защищены конкретными предохранителями.

· Ответ 2: Окислился контакт силового провода. Примерно на уровне разъеме монтажного блока, где-то под капотом.

· Ответ 3: Проверьте провод, идущий от батареи к корпусу вашего двигателя. Даже если тяга хорошая, то не поленитесь открутить и зачистить клемму, находящуюся под болтом.

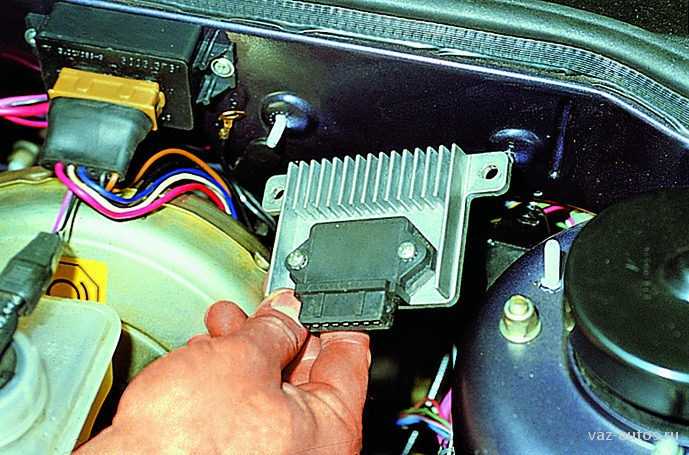

Как выглядит реле стартера ваз 2109

Информация для авточайников:

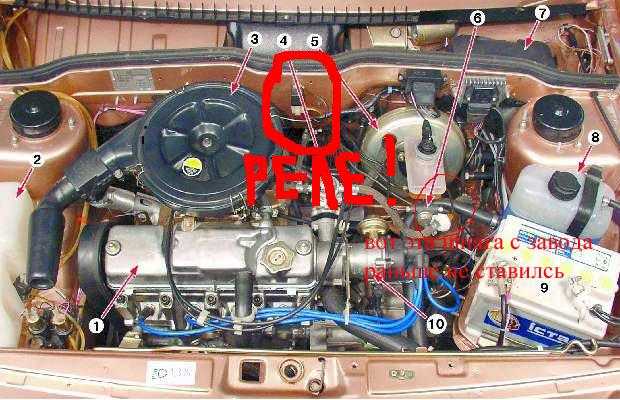

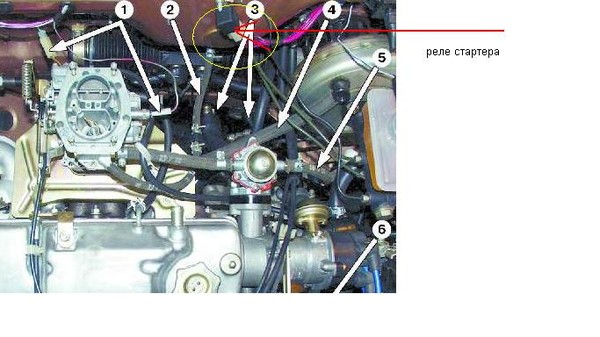

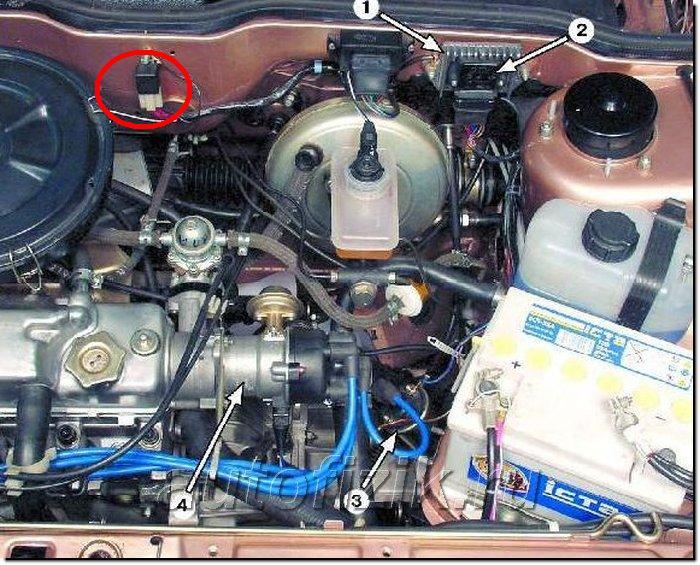

· если взглянуть из-под капота авто, то сразу увидите, что висит оно на задней стенке отсека (моторного). И толстый провод красного цвета к реле идет;

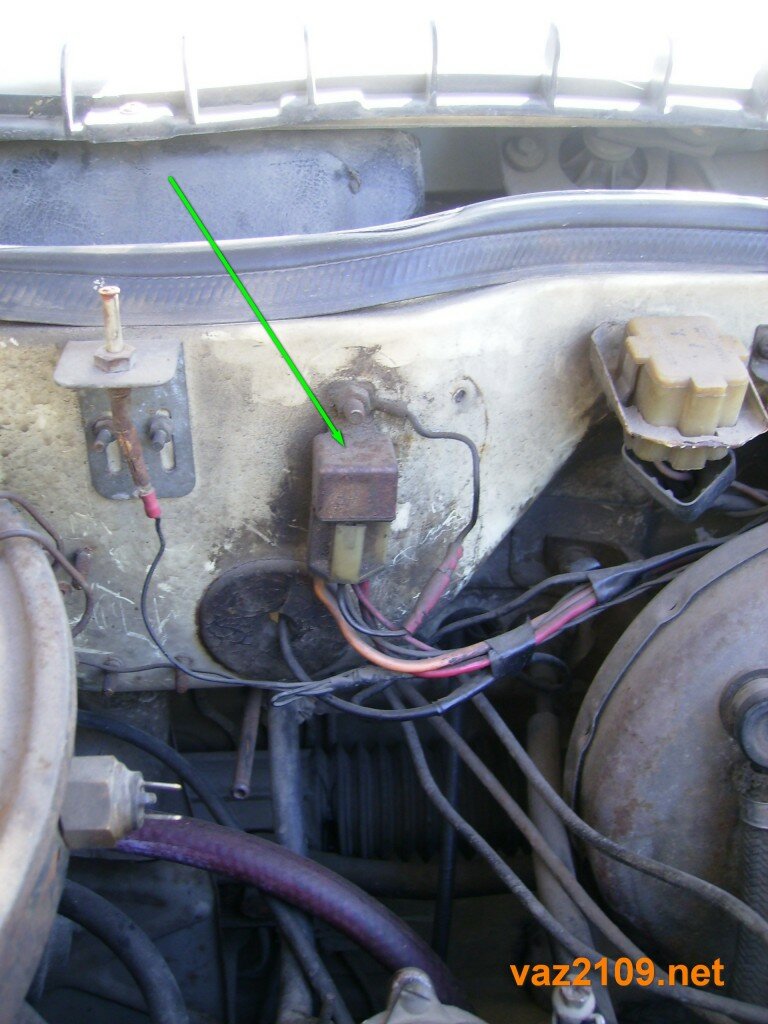

· не увидели? Да вот же оно: прямо на рамке, смотрит на вас четырьмя контактами слева от вакуумника.

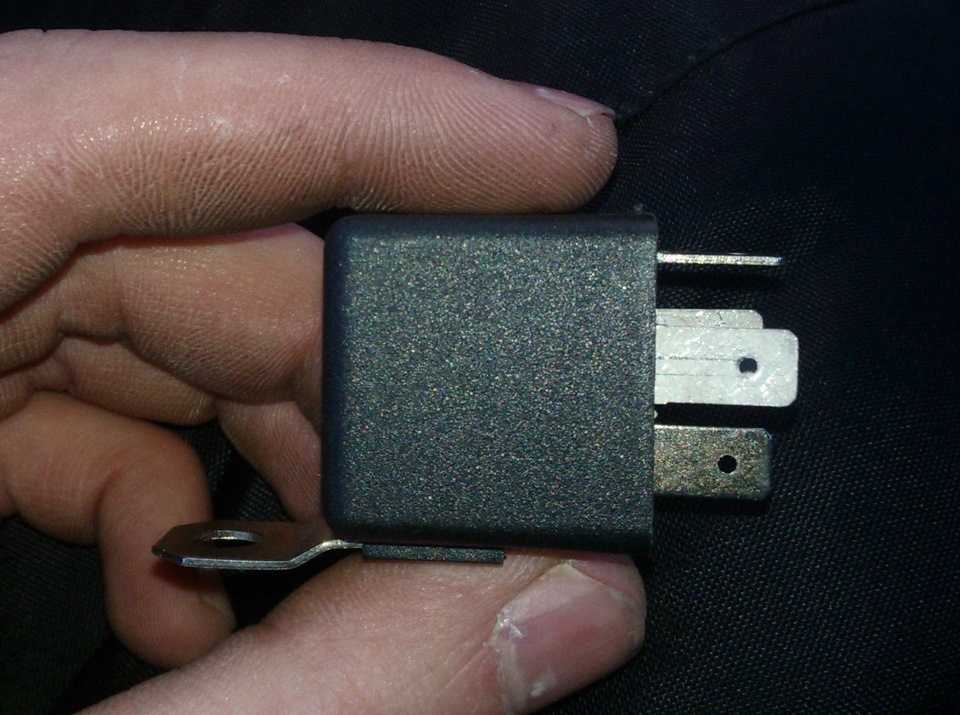

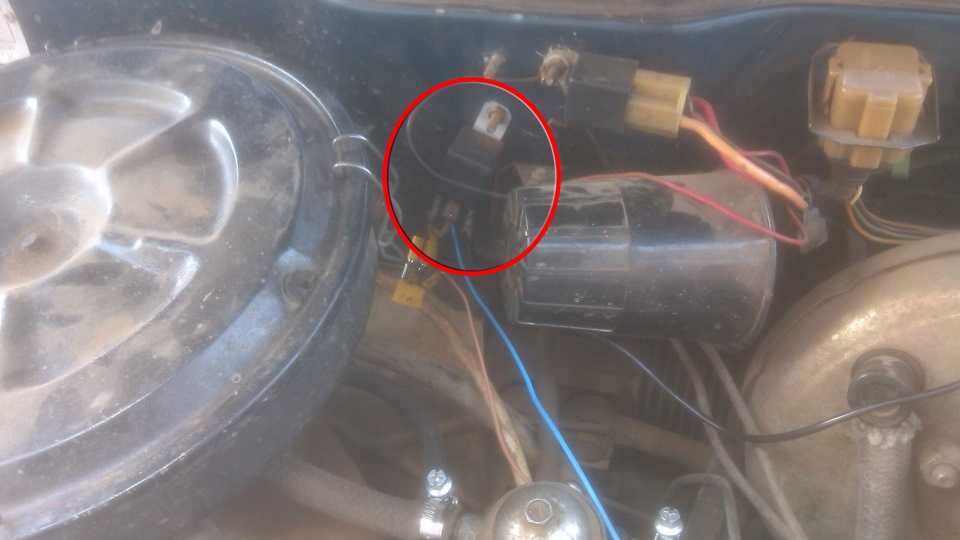

Для тех, кто еще не в теме, предлагается фото.

Втулка стартера ваз 2109

Вот она, красавица.


Как же ее самостоятельно вытащить? Если удалось подметить, что стартер иногда с натягом проворачивает ваш силовой агрегат при условии полного заряда аккумуляторной батареи, то виновник явлению – якорь, который задевает статор. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Но иногда причина кроется в сильном износе подшипника (переднего). Можете сутки спать спокойно: проблема эта быстро решаема. Для ее устранения надо подготовить подходящий по размеру метчик, найти патрон от дрели, взять длинный болт и старую втулку, банку с гайками и ящик с гвоздями. Теперь стоит отключить АБ, стартер, а затем лишить из «шубы», то есть снять проводку. Получилось? Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.

Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке. Осторожно! На малых оборотах проводите такие действия. Метчик как девушка: предмет хрупкий. Лишнее усилие, небольшой перекос могут и сломать его. Не дай бог случится такое: придется раскошеливаться на новое изделие. Хотя можно провести реанимацию с помощью длиннющего болта с резьбой, вытачивая новые канавки. Как только они готовы, необходимо вставить гвоздики таким образом, чтобы их кончики выступали не более, чем на сантиметр над торцом.

Прямо шедевр футуризма получился! Его монтируем во втулку, производим манипуляции, пытаясь вытащить обломок, при этом делаем все ровно, без перекосов. Как только получилось нарезать оборотов, то вытаскиваем метчик, затем вставляем подходящий по размеру болт и тянем наружу втулку. Такую операцию можно проводить несколько раз. Стартер любит капризничать из-за перекоса вала, поэтому через какое-то время будет опять плохо держать втулку. Что делать? Точно не вытирать пот с лица, заканчивать ремонт стартера ваз 2109, повторяя монотонные действия. Готовьтесь в поход по магазинам. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат.

Очень и очень часто на различных форумах и сайтах можно встретить один и тот же вечный вопрос — где располагается предохранитель стартера на ВАЗ 2109 или его модификациях? Я бы задал вопрос по-другому — есть ли он вообще?

Для начала посмотрим внимательно на схему соединений стартера. Как можно увидеть невооруженным взглядом питание на стартер приходит с реле включения стартера, а ток на реле питания стартера подается с замка зажигания. Ни в одной из этих цепей мы не видим предохранителей.

Если посмотреть на характеристики стартера, то можно увидеть что максимальный ток, который он может потреблять примерно 250А. В монтажном блоке предохранителей с таким номиналом нет, значит он должен быть во внешней цепи. Но в ВАЗ 2109 и модификациях штатные предохранители устанавливаются в монтажном блоке. А это говорит о том, что предохранителя стартера в ВАЗ 2109 попросту нет.

Утром сажусь в автомобиль, поворачиваю ключ на положение старт в замке зажигания. Иии ничего. Вобще ничего не происходит. Тишина полная. Ничего не крутит, не щелкает. Блин, сразу первая мысль мелькнула что замок зажигания отжил свое, или стартер. Или вобще все вместе. Причем на первом положении ключа, вся приборка светится, контрольные лампы работают. Дворники, печка, поворотники — да пожалуйста! Снова поворачиваю ключ на старт, стрелка вольтметра слегка отклоняется, т.е. напруга куда-то уходит. В момент поворота фары и печка выключаются. Тоже странно. Масса! очень похоже на отсутствие массы. Только где? Буквально вчера вечером еще было все ок. Что могло произойти за ночь? Одни вопросы в голове, а на ум идет только одно слово — Автоваз)
Открыл капот, посмотрел клеммы на аккумуляторе, все в норме. Позвонил тестю, узнал как проверить стартер. Решил начать с самой дорогой детали. Хотя я его недавно менял, с нашим качеством запчастей я не удивился бы, если он внезапно отдал концы.

Итак, как проверить работоспособность стартера:

У меня двигатель запустился легко и непринужденно. Слегка выдохнул, значит самый дорогой элемент в этой системе не при делах.

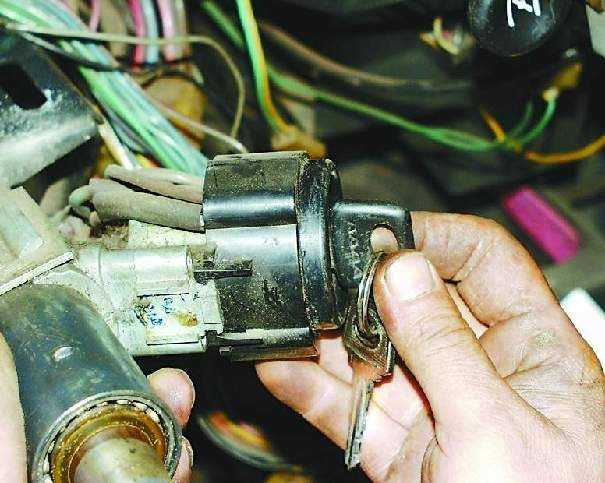

Но в замок зажигания я до последнего решил не лезть, пока все не проверю. Успею еще. Позвонил другу, он говорит что все-таки скорее всего это замок. У него на 8-ке он постоянно ломался, чуть ли не каждые полгода. Приехал на работу, погуглил. Оказывается еще в моей машине есть реле включения стартера. И оно могло запросто отжить свое. Оно находится слева от вакумника. После работы (запустил двигатель с отверточки), я заехал в автомагазин, и купил такое же реле (80 руб). Мое еще было СССР, и покрыто белым налетом. Мне показалось логичным его поменять.

Но, ничего не изменилось. При повороте ключа, как была тишина. так и есть. Правда когда откручивал СССР-вское, откуда-то выпал проводочек маленький такой. Я насторожился, че это еще за фигня?!

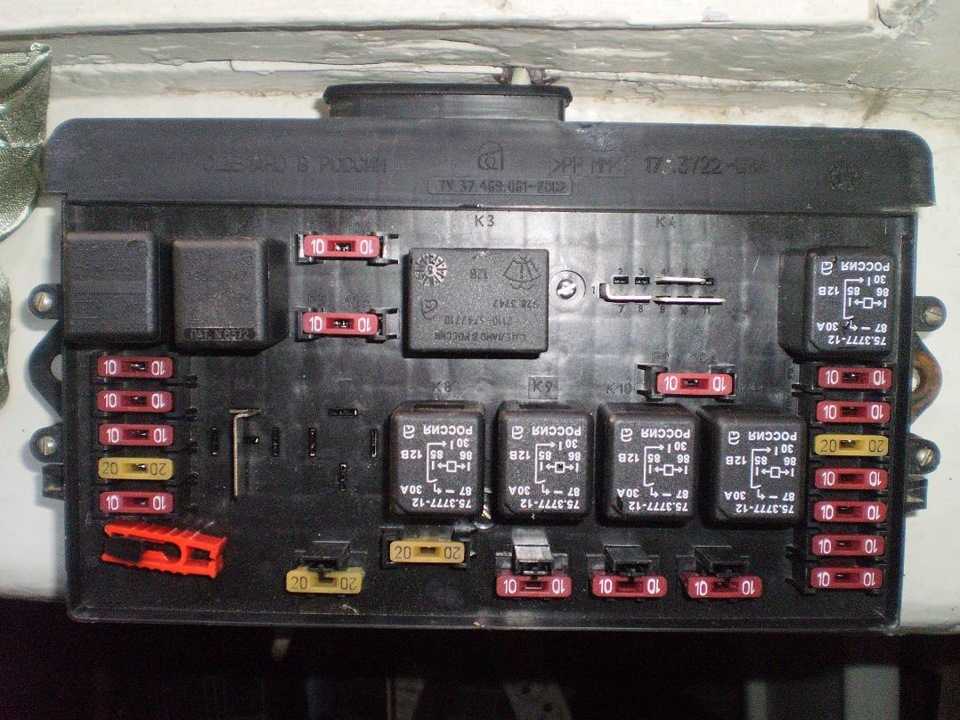

Как проверить работоспособность реле? Открываем блок предохранителей, ищем такое же реле там, и меняем их местами! Жаль поздно нашел такую инфу. Реле производства СССР оказалось рабочее)

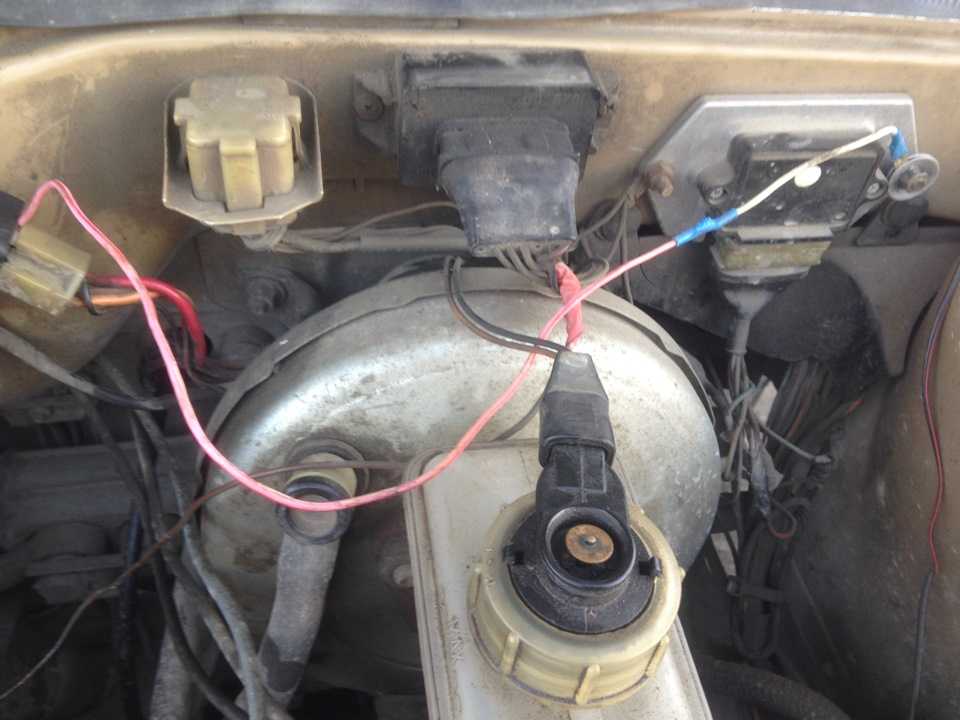

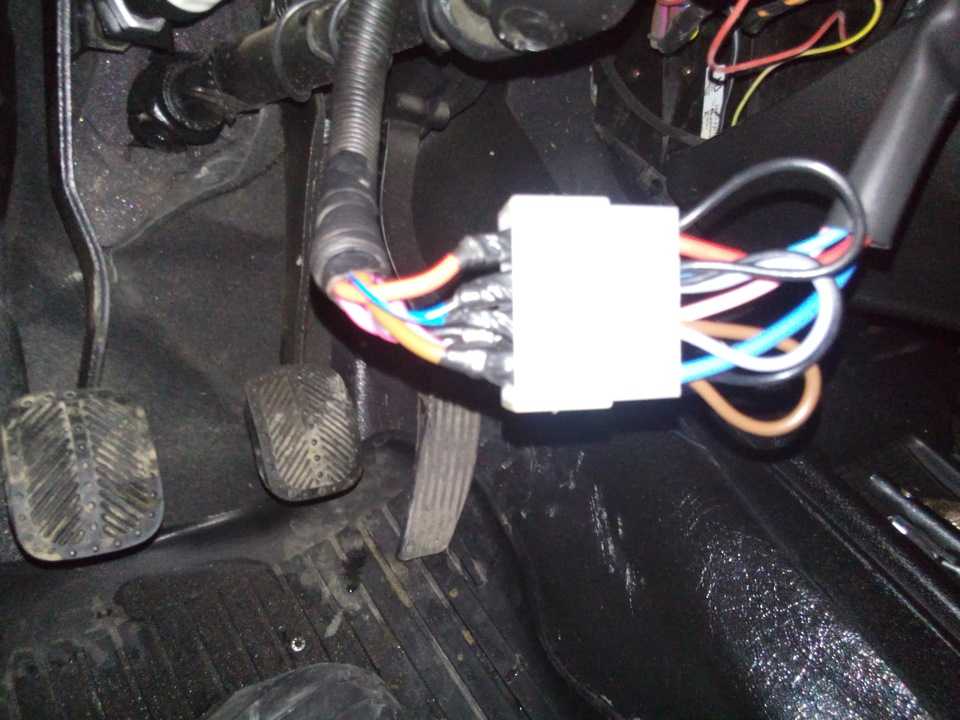

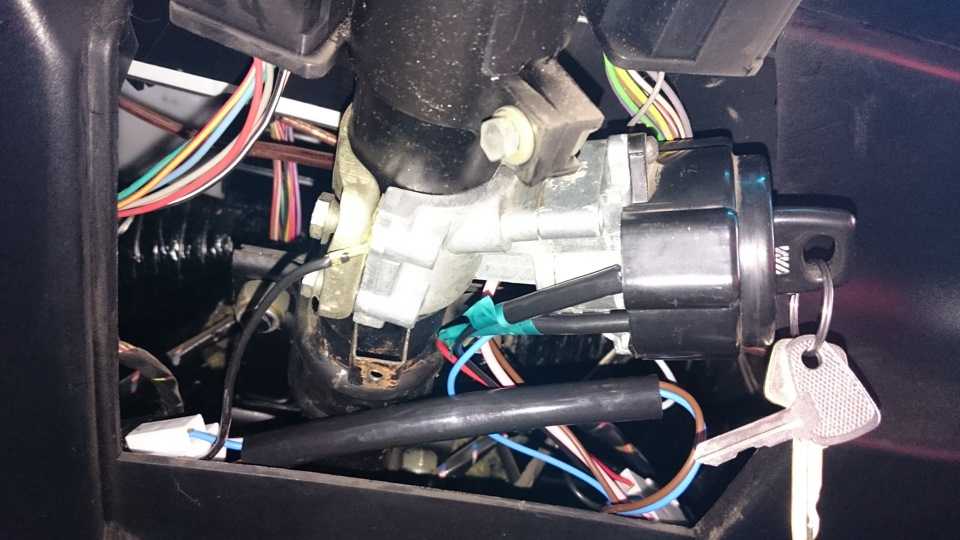

Проверка проводки от замка зажигания до стартера.

Пошел опять домой, чаю попить — подумать. Значит либо замок, либо реле. Но реле то новое? Только оно даже не щелкает при повороте ключа. Значит оно не включается. В интернете нашел схему реле включения стартера, там два толстых провода, это плюс на стартер. Они замыкаются, когда реле начинает работать. Один красный тонкий, это управление с замка зажигания. И минус черный, просто идет на массу.
Побежал с мультиметром к машине, крутить ключом и смотреть что вобще просходит. Красный оказался в норме, сигнал идет. А вот черный тоже идет! Как так?, это же блин масса дожна быть! Вспомнил выпавший черный проводок, видимо предыдущий хозяин сколхозил таким образом массу.

Все, стартер крутит с пол оборота)

Но меня такая ерунда не устраивает, пытался найти куда идет черный провод, так и не нашел концов. Просто теряю в смотках. Искал в интернете, тоже не нашел. Может плохо искал? Знающие люди, подскажите где его другой конец. Пока езжу так.

Обновлено: Черный провод, это масса — которая прикручивается прям под реле. Спасибо ottostolz , он мне все разжевал в комментариях. Я его просто отрезал, одел клемму и прикрутил на болт под реле. Все работает.

Реле стартёра ваз 2109 — где находится, диагностика реле, замена

Если ваш автомобиль в какой-то момент перестал заводиться, причина может заключаться во втягивающем реле стартера. Но лучше всего для начала это проверить.

1 Где находится реле включения стартера?

2 Когда нужно менять реле включения стартера?

3 Поиск проблемы

4 Роль элемента

5 Проверка состояния

6 Демонтаж

6.1 Ремонт

7 Реле включения стартера ВАЗ 2108, 2109, 21099

7.1 Назначение реле включения стартера ВАЗ 2108, 2109, 21099

7.1.1 Где установлено реле включения стартера ВАЗ 2108, 2109, 21099

7. 1.2 Устройство реле включения стартера

7.1.3 Как работает реле включения стартера

7.1.4 Схема подключения реле включения стартера

7.1.5 Неисправности реле включения стартера

7.1.6 Применяемость реле включения стартера на автомобилях ВАЗ 2108, 2109, 21099

7.1.7 Характеристики реле включения стартера 111.3747-10

7.1.8 Примечания и дополнения

Где находится реле включения стартера?

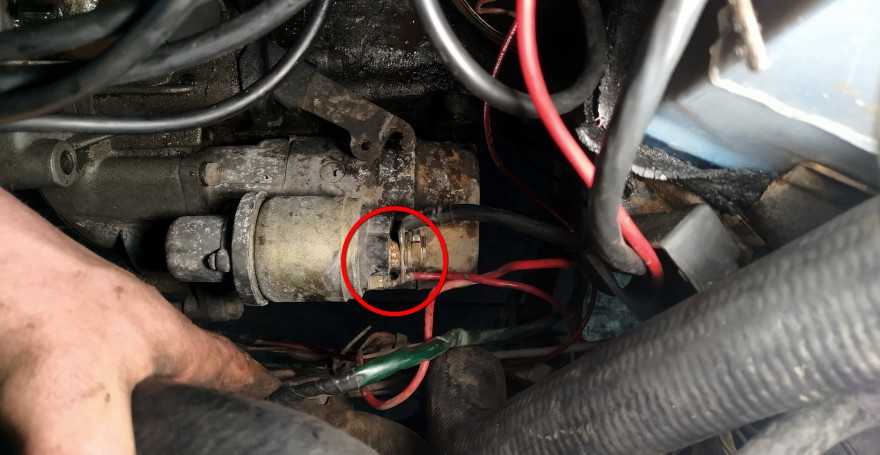

В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.

Когда нужно менять реле включения стартера?

Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.

Примечание! При выходе из строя реле включения стартера как мы уже сказали автомобиль не будет заводиться и тем самым реагировать на повороты ключа в замке зажигания, тоже самое будет происходить при слабом заряде аккумуляторной батареи и поэтому если у вас есть подозрения на неё то либо заряжайте, либо меняйте на новую в случае если она будет уже сильно изношена, кроме этого точно такая же ситуация (Машина не заводиться) может из-за замка зажигания происходить, а именно из-за его контактной группы но на автомобилях с реле включением стартера это бывает редко, потому что реле ещё разгружает контакты у замка зажигания и тем самым контакты реже подгорают, но всё же о том как проверить контактную группу замка вы можете вычитать в статье под названием: «Замена замка зажигания и его контактной группы на ВАЗ»!

Поиск проблемы

Если аккумуляторная батарея заряжена, в электроцепи нет нарушений, тогда причина кроется в самом стартере или его компонентах — пусковое и втягивающее реле.

На автомобилях ВАЗ 2109 реле включения стартера служит для активации обмоток и передачи момента вращения от ротора к маховику. Когда двигатель запустился, релюшка рассоединяет привод, отключает питание.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

1. Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
2. При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
3. Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
4. Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
5. Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
6. Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация	Ваши действия
Реле издает щелчки, но якорь не крутится	Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью молчит	Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Демонтаж

С процессом демонтажа не должно возникать никаких проблем. Здесь главное снять стартер, поскольку на нем удерживается искомая релюшка. Следовательно, демонтаж проводится в сборе.

1. Включите ручник, отключите аккумулятор, сняв с него минусовую клемму.
2. От АКБ на контакт релюшки идет провод с крупным сечением. Его можно отключить путем откручивания с помощью ключа на 13.
3. Из втягивающего реле извлеките тонкий провод питания обмотки.
4. С помощью того же ключа на 13 открутите три крепежные гайки, удерживающие стартер на блоке сцепления.
5. Извлекать устройство можно через низ или верх. Если выбрали верх, тогда нужно немного покрутить стартер вокруг своей оси и достать.
6. Нижний вывод сложнее, поскольку здесь нужно снимать защиту картера. Но если проводятся параллельные работы, требующие подобных манипуляций, проблем не возникнет.

Ремонт

Далее перед вами стоит выбора — заменить полностью релюшку или же попробовать ее отремонтировать.

Полноценному ремонту поддается только реле, имеющее разборную конструкцию. Не редко на автомобилях стоит релюшка с неразборным корпусом. Там ремонт также возможен, но только частичный.

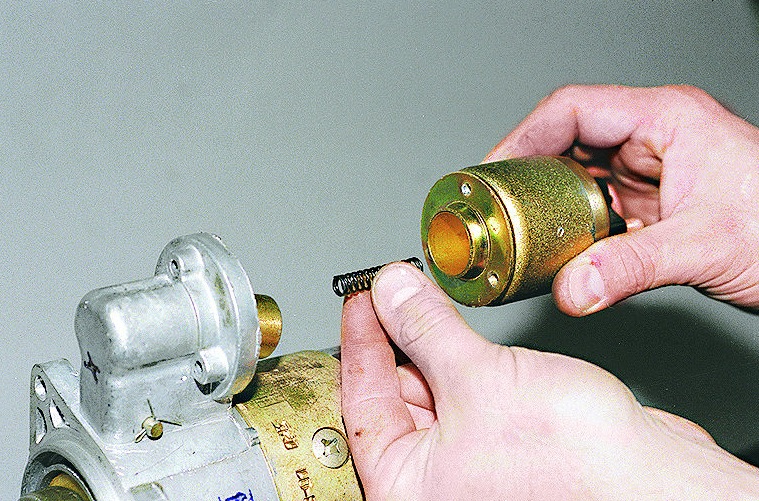

• Открутите пару болтов, которые удерживают релюху на стартере, отсоедините серьгу сердечника от верхнего конца приводного рычажка;
• На его место установите новое втягивающее реле, завершив тем самым замену.

Но если вы хотите сэкономить или просто любите повозиться с автомобилем, вполне можно попробовать вернуть к жизни поврежденную релюшку. Для этого мы предлагаем вам подробную инструкцию.

Наиболее уязвимое место этого агрегата — это контакты в месте припайки проводок к клемме. Она может окислиться или просто изначально была некачественной. Потому перед разборкой реле припаяйте контакты паяльником. В большинстве случаев работоспособность релюшки возвращается и не приходится разбирать корпус.

Если такая мера не помогла, будем разбирать корпус и ремонтировать.

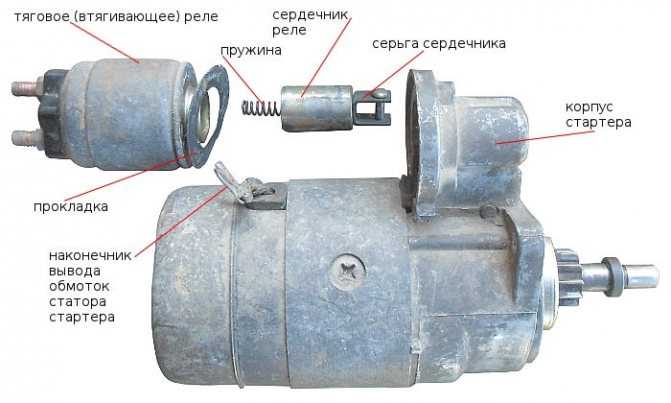

1. Релюха состоит из корпуса с обмоткой внутри, сердечника с возвратной пружиной и контактов.
2. Пружина отсоединяет шестерни ротора стартера от венца бендикса при отключении питания обмотки релюхи.
3. Задняя крышка релюшки зафиксирована винтами к корпусу. Потому первым делом снимаем эта крышку, открутив соответствующие крепежные элементы.
4. У обоих контактных болтов есть по гайке, которые также открутите.
5. Под гайками вы увидите шайбы. Не потеряйте их, чтобы при обратной сборке вернуть на место.
6. Отпаяйте оба вывода обмотки, вооружившись паяльником. После чего снимите крышку.
7. Если на контактах вы обнаружили следы нагара, их можно удалить мелким надфилем.
8. Под крышкой располагается резиновое уплотнительное кольцо. Проверьте его на предмет эластичности, целостности. Если кольцо повреждено, износилось, замените новым.
9. Демонтируйте контактную пластину вместе со штоком.
10. Плоской отверткой снимите возвратную пружину.
11. Если пружинка деформировалась, сильно растянулась, ей потребуется обязательная замена. В противном случае изношенная пружина не сможет гарантировать нужный контакт. Как результат, релюшка не отрабатывает должным образом.
12. Разберите контактную пластину. Чтобы это сделать, нужно снять стопорное кольцо, изолирующую шайбу. После этого пластина сама выпадет из-за давления, создаваемого пружиной.
13. Извлеките из крышки контактные болты. Зачистите поверхности их контактов. Не редко из-за подгорания контактных поверхностей перестает работать нормально втягивающее реле.

Контактные болты

14. Если нагар слишком сильным и простой наждачной бумагой удалить его не получается, не спешите покупать новые болты. Просто поверните их на 180 градусов. Так соприкасаться они будут уже другой стороной, где нагар отсутствует.
15. Обмотки реле располагаются в неразборном корпусе. Если они повреждены, вам не останется ничего другого, кроме как целиком поменять релюшку.
16. Замените все поврежденные и изношенные элементы реле включения, после чего соберите все в корпус обратно. Установите втягивающее реле на место и проверьте, вернулось ли зажигание в норму.

Если реле имеет неразборный корпус, многие рекомендуют его менять. Но при желании можете даже такой агрегат отремонтировать. Для этого нужно развальцевать корпус плоскогубцами, затем отпаять контакты и извлечь крышку. Далее следуйте инструкции, приведенной выше.

Последний этап замены или ремонта — это проверка сопротивлений обмоток.

Если узел работает исправно, вам мультиметр в режиме омметра покажет следующие данные.

Участок замера	Показатель в норме
Между лепестковым контактом и нижним болтом реле	Сопротивление на данном участке должно быть около 0,5 Ом
Между лепестковым контактом и корпусом	При проверке этого участка требуется получить 0,7 Ом с допустимой небольшой погрешностью

Проверка состояния

При существенном отклонении от нормы замените отремонтированное реле, либо проверьте новое. Оно могло оказаться дефектным или поддельным.

Реле включения стартера ВАЗ 2108, 2109, 21099

На автомобиле ВАЗ 2108, 2109, 21099 и аналогичных им включение стартера производится не на прямую, а через реле.

Назначение реле включения стартера ВАЗ 2108, 2109, 21099

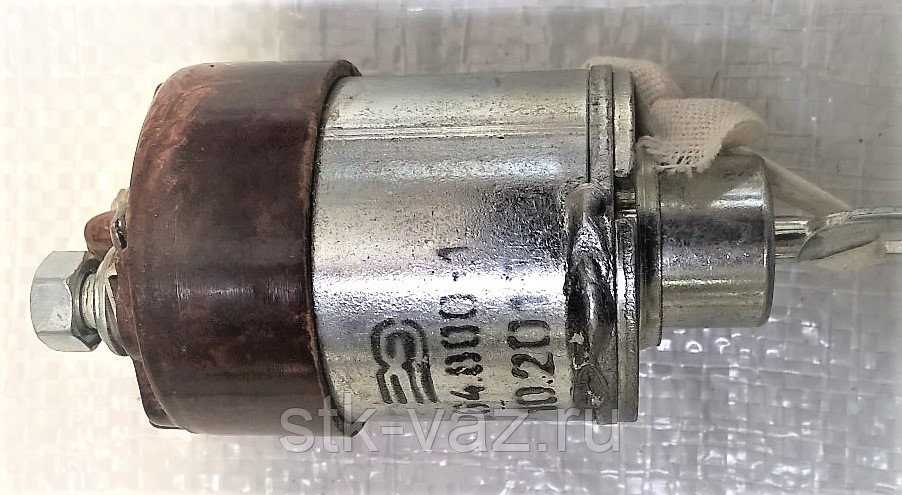

Реле включения стартера предназначено для снижения нагрузки на контакты замка зажигания при пуске двигателя стартером. Так как стартер самый мощный потребитель электрической энергии в электрооборудовании автомобиля, то при включении его напрямую, замок зажигания очень быстро сгорел бы.

Где установлено реле включения стартера ВАЗ 2108, 2109, 21099

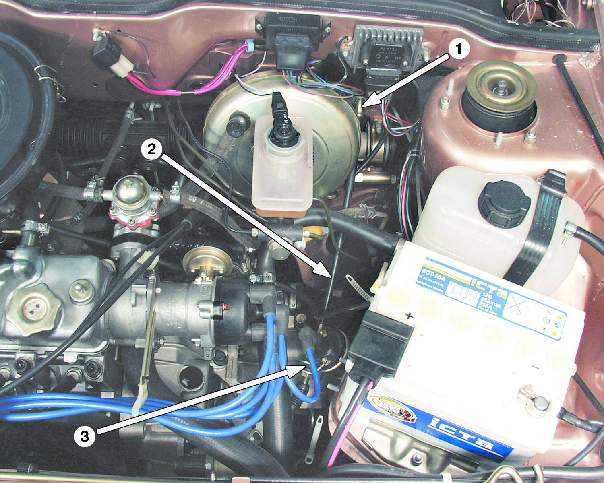

Реле включения стартера автомобиля ВАЗ 2108, 2109, 21099 установлено на щитке моторного отсека.

Где установлено реле включения стартера?

Устройство реле включения стартера

Реле включения стартера состоит из катушки (обмотки из медного провода) с расположенным внутри магнитным сердечником.

Как работает реле включения стартера

После поворота ключа в замке зажигания в положение «Стартер» (II), замыкаются его контакты «30» и «50». Напряжение подается на реле включения стартера (контакт реле «85»). Оно срабатывает (контакты внутри реле замыкаются) и подает напряжение на вывод «50» тягового (втягивающего) реле стартера. Втягивающее срабатывает, стартер крутит.

Схема подключения реле включения стартера

Схема подключения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Неисправности реле включения стартера

• Самые распространенные неисправности реле включения при котором перестает включаться стартер.
• Окисление контактов реле или «массы»
• «Обрыв» в обмотках реле
• Выгорание реле в результате короткого замыкания

Так же может возникнуть «обрыв» в электрической цепи, что следует учитывать при диагностике неисправности.

«Виновники» неисправности реле включения стартера ВАЗ 21083

Неисправное реле нужно заменить новым, в случае окисления контактов их зачищаем и проверяем его срабатывание.

Применяемость реле включения стартера на автомобилях ВАЗ 2108, 2109, 21099

В электрической цепи включения стартера автомобиля ВАЗ 2108, 2109, 21099 и их модификаций применяется реле включения стартера 111. 3747-10, 97.3747-10 и их аналоги.

Характеристики реле включения стартера 111.3747-10

• Номинальное напряжение — 12 В
• Напряжение срабатывания — не более 8 В
• Напряжение отпускания — 1,5 — 5,5 В
• Ток нагрузки — 20/30 А
• Сопротивление обмотки — 85±5 Ом

Примечания и дополнения

Стартер самый мощный потребитель электрической энергии в электрооборудовании автомобиля (1,3 кВт). При запуске двигателя потребляемый им ток может достигать 400 А, что много. Поэтому все соединения в его электрической цепи должны иметь надежный контакт. В противном случае стартер может «башмачить», так как загрязнен его коллектор.



Что есть свеженького?

30.09.2022

К сожалению, многие приезжающие отдыхать люди в Крым, приходят в ужас, когда видят пляжи, на которых им придется…

Далее 29.09.2022

К всеобщему счастью, в 2020 году компания Chery приняла решение по глобальному обновлению своего модельного ряда. Эта…

Далее 25.09.2022

Маховики для грузовиков – одна из важнейших частей кривошипно-шатунного модуля, системы сцепления, а также…

Далее 15.09.2022

Тяжеловесный грузовой автомобиль Хино 700 – это зарубежный самосвал, который представлен на ряду серии Hino Motors, Ltd….

Далее

Схема подключения стартера ваз 2109 карбюратор

1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор; 19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I. Схема работы обгонной муфты.

Для раскручивания коленчатого вала двигателя до частоты, при которой он начнет работать (т.е. для пуска двигателя), применяется стартер типа 29.3708. Он проворачивает коленчатый вал шестерней за зубчатый венец маховика. Мощность стартера составляет 1,3 кВт при потребляемой силе тока 260 А.

Стартер представляет собой четырехполюсный электродвигатель постоянного тока со смешанным возбуждением, с дистанционным электромагнитным включением и роликовой муфтой свободного хода. Он состоит из следующих основных частей: корпуса 29, якоря с муфтой свободного хода и шестерней 2 привода, двух крышек 7 и 24 и тягового реле 10.

Корпус и крышки соединены вместе двумя стяжными болтами.

Внутри стального корпуса 29 закреплены винтами четыре стальных полюса 28 с катушками обмотки возбуждения. Корпус вместе с полюсами и обмоткой представляет собой статор стартера. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) – параллельно. Поэтому возбуждение стартера и называется смешанным. Оно позволяет получить большой крутящий момент в заторможенном состоянии и сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников и облегчает условия работы муфты свободного хода.

Между полюсами статора вращается якорь, собранный на валу 1. Сердечник 26 якоря набран из пластин электротехнической стали, напрессованных на среднюю часть вала. По окружности сердечника имеются продольные пазы, изолированные картоном, в которых находится обмотка 25 якоря, выполненная медной лентой. Концы обмотки припаяны к пластинам коллектора и для большей надежности зачеканены.

Вал якоря вращается в двух металлокерамических втулках, Задняя втулка 21 запрессована в крышке 24, а передняя расположена в картере сцепления и передний конец вала якоря входит в нее при установке стартера в гнездо картера сцепления.

Особенностью стартера 29.3708 является торцевой коллектор 18, напрессованный на заднюю часть вала якоря. Применение его позволило уменьшить длину и «массу» стартера. Кроме того, торцевой коллектор способствует более стабильной и длительной работе щеточного контакта. Коллектор выполнен -в виде пластмассового диска с залитыми в нем медными пластинами.

На переднем конце вала якоря расположена муфта свободного хода с шестерней 2 привода. При пуске двигателя муфта передает крутящий момент от вала якоря на шестерню, а после пуска разобщает шестерню и вал якоря, и поэтому вращение маховика на вал не передается. В результате якорь защищается от «разноса» – повреждения центробежными силами из-за чрезмерной частоты вращения.

Муфта состоит из наружного кольца 34, приклепанного к ступице 35, и внутреннего кольца, составляющего одно целое с шестерней 2. В пазах наружного кольца находятся ролики 4 с пружинами, плунжерами 38 и направляющими стержнями 37. Все они вместе с наружным кольцом и двумя упорными полукольцами завальцованы в стальном кожухе 5. Пазы наружного кольца имеют переменную ширину. В широкой части паза ролики могут свободно вращаться, а в узкой части заклиниваются между наружным и внутренним кольцами муфты.

Тяговое реле прикреплено к крышке 7. С его помощью дистанционно управляют включением стартера. Реле замыкает цепь питания обмоток якоря и статора, а также через рычаг 8 вводит шестерню 2 в зацепление с венцом маховика. Реле двухобмоточное, имеет втягивающую 11 и удерживающую 12 обмотки, намотанные в одну сторону. Начала обмоток припаяны к штекеру «50» на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т.е. соединен с «массой»), а конец втягивающей соединен с нижним контактным болтом реле.

Работа стартера. Стартер включается с помощью вспомогательного реле типа 111.3747-10, установленного в моторном отсеке. При повороте ключа в положение II («Стартер») замыкаются контакты «30» и «50» выключателя зажигания, и подается напряжение на обмотку вспомогательного реле 40. Оно срабатывает, и через его замкнутые контакты идет ток в обмотки тягового реле стартера. Под действием этого тока возникает магнитное усилие (около 10-12 кгс), втягивающее якорь 9 до соприкосновения с сердечником 14. Якорь втягивается и толкает шток 13 с контактной пластиной 15, которая замыкает контактные болты 17. Размеры штока подобраны так, что замыкание контактных болтов происходит еще до соприкосновения якоря с сердечником, и при дальнейшем ходе якоря сжимается пружина контактной пластины, сильнее прижимая ее к контактным болтам. Одновременно якорь реле рычагом 8 передвигает вперед муфту свободного хода с шестерней 2 и вводит ее в зацепление с венцом маховика.

При замыкании контактных болтов втягивающая обмотка реле обесточивается, так как оба ее конца оказываются соединенными с «плюсом» аккумуляторной батареи 44. Но поскольку якорь реле уже втянут, то для его удержания в этом положении требуется сравнительно небольшой магнитный поток, который обеспечивается одной удерживающей обмоткой 12.

Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря. Якорь стартера начинает вращаться, и его вращение через винтовые шлицы передается ступице 35 и связанному с ней наружному кольцу 34 муфты. Поскольку ролики 4 смещены пружинами в узкую часть паза наружного кольца, то они заклиниваются между наружным и внутренним кольцами муфты. Поэтому крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика.

После пуска двигателя маховик начинает вращать шестерню стартера, и частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 34, сжимая пружины плунжеров 38. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера.

При выключении стартера контакты вспомогательного реле размыкаются, и ток питания обмоток стартера идет по следующему пути: «плюс’ аккумуляторной батареи -замкнутые контакты тягового реле – втягивающая 11, а затем удерживающая 12 обмотки тягового реле – «масса».

Так как направление тока в витках обмоток противоположное, то магнитные потоки, создаваемые обмотками, компенсируют друг друга, и сердечник реле размагничивается. Якорь реле пружинами отжимается в исходное положение, и контакты реле размыкаются, отключая питание обмоток якоря и статора стартера.

Одновременно якорь тягового реле рычагом 8 передвигает муфту свободного хода назад и выводит шестерню из зацепления с венцом маховика. Якорь стартера тормозится силами трения щеток о коллектор, и он быстро останавливается.

Ниже приведена схема электрических соединений стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем.

Электрический ток поступает в цепь включения стартера с вывода «30» генератора.

Далее через колодку Ш8 монтажного блока (выводы 5,6), колодку Ш1 — розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 монтажного блока (вывод 8), далее колодка Ш5 (вывод 4), реле включения стартера (вывод 85).

Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

Электрическая схема включения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— В электрической цепи стартера применяется реле включения 111.3747-10.

— На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем применяются стартер 5712.3708 или стартер 2109.3708 с планетарными редукторами.

Еще статьи по стартеру 29.3708 автомобилей ВАЗ 2108, 2109, 21099

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2).

Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя ветрового окна
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения электро-обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F16	Плавкие предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителей 17. 3722

№ реле/ предохранителя	Расшифровка
1 (К6)	Реле включения очистителей фар
2 (К1)	Реле времени омывателя заднего стекла
3 (К2)	Реле-прерыватель указателей поворота и аварийной сигнализации
4 (К3)	Реле стеклоочистителя
5	Контактные перемычки на месте реле контроля исправности ламп
6 (К10)	Реле включения обогрева заднего стекла
7	Запасной предохранитель
8 (К5)	Реле включения дальнего света фар
9 (К11)	Реле включения ближнего света фар
10	Предохранитель
11 (К9)	Реле включения электродвигателя вентилятора системы охлаждения двигателя
12 (К8)	Реле включения звукового сигнала

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

N предохранителя	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 A), F1 (10 A)	Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A), F7 (30 A)Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателя ветрового и заднего стекол.

Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A), F16 (15 A)Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A), F3 (10 A)Задние фонари (лампы стоп-сигнала).

Плафон освещения салона

6 (8 A), F6 (30 A)Электростеклоподъемники передних дверей.

Реле включения электростеклоподъемников

7 (8 A), F10 (7,5 A)Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A), F5 (20 A)Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A), F10 (7,5 A)Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A), F11 (7.5 A)Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A), F2 (10 A)Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A), F4 (20 A)Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A), F15 (7,5 A)Правая фара (дальний свет)14 (8 A), F14 (7.5)Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A), F13 (7,5 A)Левая фара (ближний свет)16 (8 A), F12 (7,5 A)Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

№ реле/ предохранителя	Расшифровка
K1	Реле времени омывателя заднего стекла
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
К5	Реле включения дальнего света фар
К6	Реле включения фаро-очистителей
К7	Реле питания стеклоподъемников
К8	Реле включения звукового сигнала
К9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле включения обогрева заднего стекла
К11	Реле включения ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/ предохранителя	Расшифровка
K1	Реле включения очистителей фар
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле очистителя ветрового стекла
К4	Реле контроля исправности ламп
К5	Реле включения стеклоподъемников
К6	Реле включения звуковых сигналов
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	Реле включения ближнего света фар
F1-F20	Плавкие предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в са­лоне:

Ш9 — колодка, соединяющаяся с задним жгутом проводов;

Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке:

Ш5 и Ш6 — колодки для присоединения переднего жгута проводов;

Ш7 и Ш8 — колодки для присоединения жгута проводов левого брызговика;

Ш11 — колодка для присоединения жгута проводов коробки воздухопритока.

Часто задают вопрос, где находиться реле печки на ВАЗ 2109 — самого реле печки для ВАЗ 2108, 2109, 21099 не существует. В старых моделях есть реле зажигания, через которое запитана в том числе и печка:

В более свежих моделях ВАЗ печка запитана через замок зажигания на прямую.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Где находится реле зажигания ВАЗ 2107, принцип работы, проверка и замена, инструкции с фото и видео

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

Одинаковое ли реле в карбюраторных и инжекторных моделях

Замена реле зажигания на ВАЗ 2107

Фото: основные этапы работы

Видео: порядок замены реле

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

• свечей зажигания;
• распределителя;
• конденсатора;
• кулачка прерывателя;
• катушки;
• монтажного блока;
• выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

Таблица: обозначения реле и предохранителей

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047).
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107.
F3/4 (8А/10А)	Резервные.
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты).
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы.
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей).
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза.
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп-сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар.
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар.
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа.
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика.
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар.
F17 (8А/10А)	Ближний свет (левая фара).
* В знаменателе для предохранителей штыревого типа

Подробнее об электрооборудовании ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107. html

Виды реле, используемые на ВАЗ 2107:

1. Реле и плавкие предохранители штыревого типа, расположенные в мон­тажном блоке.
2. Реле включения обогрева заднего стекла.
3. Реле включения очистителей и омывателей фар.
4. Реле включения звуковых сигналов (установлена перемычка).
5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
6. Реле включения дальнего света фар.
7. Реле включения ближнего света фар.

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

Одинаковое ли реле в карбюраторных и инжекторных моделях

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

Cтандартные автомобильные реле. Схемы и некоторые варианты применения

В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования.
Отечественные реле и их характеристики:

1. Диапазон электропитания: 8. 16В.
2. Номинальное напряжение: 12В.
3. Ток управления: не более 0,2А.
4. Напряжение срабатывания: не менее 8,0В.
5. Напряжение отпускания: 1,5. 5,0В.
6. Максимальный ток в силовой цепи: 30А.
7. Активное сопротивление обмотки: 80±10 Ом

90.3747-10 в пластмассовом корпусе без фланца крепления; 90.3747-в пластмассовом корпусе с фланцем крепления; 113.3747-в металлическом корпусе с фланцем крепления; 113.3747-10-в металлическом корпусе без фланца крепления; 111.3747-в металлическом корпусе с фланцем крепления; 111.3747-10-в металлическом корпусе без фланца крепления.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию.

Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть — колодка или soket) в который вставляется реле.

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Необходимо внимательно следить за маркировкой контактов на реле, т. к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки — пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив — отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле — лужение. Примеры окисляющихся контактов реле.

Схемы инверсии сигналов и управления нагрузкой.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро — оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (правая схема).

Схема блокировки двигателя с самоподхватом (самоблокировкой).

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

Приложение 1. Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии.

Ниже будет приведена информация одного производителя, существуют другие производители и зарубежные аналоги. Для этой части статьи главное дать понять рядовому автолюбителю, что реле могут быть взаимозаменяемы, иметь разные схемы, разное количество контактов в зависимости от назначения.

Отечественные реле этой серии маркируют нормально замкнутый контакт как 88. В импортных реле этот контакт везде назван как 87а

Отличия и разнообразия номеров реле означает разные крепления, конструкция корпуса, степень защиты, напряжение управления катушкой, коммутируемые токи и прочие параметры. Иногда при выборе аналога необходимо учитывать некоторые параметры.

Типовые схемы реле. Цоколевка.

По схеме 1 выпускаются следующие 5-и контактные (переключающие) реле:

С управлением 12Вольт – 90.3747, 75.3777, 75.3777-01, 75.3777-02, 75.3777-40, 75.3777-41, 75.3777-42

С управлением 24Вольт – 901.3747, 901.3747-11, 905.3747, 751.3777, 751. 3777-01, 751.3777-02, 751.3777-40, 751.3777-41, 751.3777-42

По схеме 1а с помехозащитным резистором:

С управлением 12Вольт – 902.3747, 906.3747, 752.101, 752.3777, 752.3777-01, 752.3777-02, 752.3777-40, 752.3777-41, 752.3777-42

С управлением 24Вольт – 903.3747, 903.3747-01, 907.3747, 753.3777, 753.3777-01, 753.3777-02, 753.3777-40, 753.3777-41, 753.3777-42

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

1. Снять с реле подключённую колодку.
2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
3. Если необходимо, то нужно зачистить контакты.
4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Читайте о бесконтактной системе зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Видео: проверка реле своими руками

https://youtube.com/watch?v=xsfHisPBVHU

Назначение и принцип работы реле

Что такое реле и для чего оно нужно

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом, тем более все это есть на той же википедии. Отметим лишь, что наибольшее распространение получили электрические (электромагнитные) реле.
Понять для чего нужно реле из определения трудно, поэтому разжуем на простых словах: Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер. Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер. Как это происходит ?

Устройство реле

Характеристики и производители реле

Контакты и принцип работы реле

Некоторые виды реле

1. реле с пятью контактами (5ти контактное реле). Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87.
2. реле с четырьмя контактами (4х контактное реле). Контакт 87а или 87 может отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Все реле имеют контакты обмотки (85 и 86 контакты).

Пример схемы реле

Особенности и срок службы реле

Особенности реле Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления.

Срок службы реле Если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта.

Реле ВАЗ десятого семейства располагается в различных местах, например в монтажном блоке, на стартере и т.д. Штатные схемы ВАЗ 2110 можно найти тут. В комментариях можно выкладывать полезные схемы с использованием реле.

Как часто в Вашей машине выходит из строя реле?

Замена реле зажигания на ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

• отвёртка с прямым и тонким лезвием;
• отвёртка с крестовым лезвием;
• гаечный ключ на 10.

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

1. Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
2. Снять рукоятки с рычагов, которые держат щиток.
3. Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
4. Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
5. Далее снять наконечники магистралей с этого переключателя.
6. Используя отвёртку, вытянуть саморез и его заглушку.
7. Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
8. Вогнать ручку максимально глубоко внутрь приборной панели.
9. Затем извлечь правый край щитка.
10. Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
11. Снять шланг от штуцера.
12. Снять колодки проводов, которые идут к панели.
13. После всех этих работ можно снимать приборный щиток.
14. Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
15. На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

Где находится

В каком месте располагается реле зажигания ВАЗ-2115? Находится оно в салоне автомобиля, слева от рулевой колонки, под панелью приборов. Для того чтобы увидеть его, необходимо демонтировать панель приборов. Рядом, слева от него, расположено реле включения задних противотуманных фонарей. Они прикручены на шпильку корпуса автомобиля гайкой «на 10» и расположены в специальных колодках.

Реле также управляет омывателем, отопителем автомобиля, обогревом заднего стекла и некоторыми другими слаботочными электрическими цепями. В случае неправильной работы этих компонентов автомобиля, следует проверять исправность этой детали.

Тип электрореле зажигания – 90.3777-10, он имеет четыре контакта, напряжение управления – 12 вольт. При покупке нового реле будьте внимательны: пятиконтактные аналоги, рассчитанные на 24 вольта, обладают схожим внешним видом. Самостоятельный ремонт этой детали нерентабелен из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: где находится?»

Где находится реле зажигания на ваз 2109

Как и втягивающее реле любого стартера, реле зажигания ваз 2109 нужно для дистанционного включения электродвигателя стартера, а также для ввода в зацепление бендикса с венцом маховика. Реле работает на основе работы электромагнита. На сердечник намотана катушка.

Из чего состоит реле зажигания ВАЗ 2109

Когда по катушке проходит электрический ток, там создается электромагнитное поле, и под его действием якорь перемещается внутрь сердечника. Когда питание отключают, поле исчезает, а якорь свободно перемещается в сердечнике. Реле зажигания ваз 2109 состоит из электромагнита, который намотан из якоря, возвратной пружины, контактов и двух обмоток.

Электромагнит состоит из двух катушек: удерживающей и втягивающей. Втягивающая соединена с контактом электродвигателя и клеммой управления, а удерживающая – с корпусом реле и выводом управления. Когда подается напряжение на контакт управления реле, по катушкам идет электрический ток, создавая там электромагнитное поле, и под его действием якорь перемещается и сжимает возвратную пружину.

Как работает реле зажигания ВАЗ 2109

Якорь перемещает еще и бендикс, а позже – шток, замыкающий контакты, которые замыкает АБ с электродвигателем стартера. Когда замыкаются контакты на вывод втягивающей обмотки, которая идет к выводу двигателя, подается плюс и ток перестает по ней проходить – магнитное поле пропадает, но якорь все равно остается во втянутом состоянии под действием магнитного поля удерживающей обмотки.

Якорь возвращается в исходное положение после пуска двигателя и отключения питания по действием пружины возврата, размыкая при этом контакты и выводя из зацепления бендикс. Контакты втягивабщего реле болты, которые закреплены в текстолитовой крышке и пластины прямоугольной или круглой формы, замыкающие болты при перемещении якоря.

Как проверить реле зажигания на ВАЗ 2109

Чтобы проверить обмотки втягивающего реле, нужно проверить их сопротивление. А для проверки удерживающей катушки нужно подключить тестер в режиме омметра к выводу для подключения реле и корпусом. Для проверки втягивающей обмотки измеряем сопротивление между болтом подключения обмотки возбуждения электродвигателя стартера и болтом подключения провода управления.

Схема ВАЗ-2108, 2109 с низкой панелью приборов (ранние версии)

Есть функция «парковочный свет» — включение левых или правых габаритов на стоянке.

Схема ВАЗ-2108, 2109, 21099 с низкой панелью (поздние версии)

Нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

Годы производства 2108: 1984—2003 в России, 2003—2014 на Украине

ВАЗ-2108

Схема ВАЗ-2108, 2109, 21099 с высокой панелью комплектации люкс

Противотуманные фары, центральный замок, маршрутный компьютер и электростеклоподъёмники.

Схема ВАЗ-2108, 2109, 21099 с высокой панелью и евроблоком предохранителей 2114

Противотуманные фары, центральный замок, подогрев сидений и электростеклоподъёмники.

Схема ВАЗ-21099 с европанелью (выпуск с 1998г)

Годы производства 2109: 1987—2004 — в России, 2004—2011 — на Украине

ВАЗ-2109

Схемы систем управления двигателем



Схема комбинации приборов для низкой панели

Схемы комбинаций приборов для высокой панели

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года

Фароочистители включаются кнопкой, на месте реле — перемычка.

Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине

ВАЗ-21099

Схема Микропроцессорной системы зажигания с контроллером МС2713

Схема Микропроцессорной системы зажигания с контроллером МС4004

Схема системы управления смесеобразованием с контроллером под капотом

Схема системы управления смесеобразованием с контроллером под сиденьем

Изменения в электрооборудовании с роторным двигателем

Схема включения противотуманных фар с 2000 года на высокой панели
С 2000 г. в соответствии с правилом 48-01 ЕЭК ООН на части а/м ВАЗ изменена электрическая схема включения задних противотуманных фонарей. Добавлены реле задних противотуманных фонарей 2114-3747610, и выключатель задних противотуманных фонарей 21093-3710030-10 (как и обычный только без фиксации). Жгут панели приборов используется 21099-3724030

МЕГАБОНУСЫ

Переделываем включение задних туманок по последней схеме. То есть кнопка будет без фиксации: если включен свет фар или передние противотуманки, нажимаем и отпускаем кнопку задних противотуманок — они включаются. Выключаются при повторном нажатии на кнопку или автоматически при отключении фар. То есть мы никогда не забудем их выключить. Для высокой панели.

Нужно реле задних противотуманных фонарей 2114-3747610. Может выглядеть по-другому, оно применяется ещё на ВАЗ-2114, 2110, ГАЗ-3110… Желательно к нему найти разъём, можно просто обычные клеммы обмотать изолентой и повтыкать.

Из кнопки убираем перемычку

Переделываем подключение

Контакт 1 реле это постоянное питание. Можно подключить к зажиганию, например к жёлто-синему кнопки обогрева стекла, тогда задние туманки будут сидеть на предохранителе вентилятора отопителя.

Реле прикручиваем куда-нибудь, или приматываем изолентой к жгуту проводов.

Реле зажигания ВАЗ 2109 — Auto-Self.ru

Ремонт ВАЗа

Как и втягивающее реле стартера, реле зажигания служит для дистанционной активации электродвигателя стартера и для зацепления бендикса вместе с венцом маховика.

Реле функционирует на основе электромагнита, где на сердечник наматывается катушка.

Конструкция и принцип работы

При прохождении электрического тока по катушке создается электромагнитное поле, под действием которого перемещается внутрь сердечника якорь. При прекращении питания поле пропадает, якорь начинает свободно перемещаться по сердечнику.



Реле зажигания включает в себя следующие компоненты:

• Электромагнит;
• Якорь;
• Возвратная пружина;
• Контакты;
• Пара обмоток.

Электромагнит, в свою очередь, включает в свою конструкцию две катушки.

Тип катушки	Особенности
Удерживающая катушка	Она соединяется с корпусом реле зажигания, а также выводом управления
Втягивающая катушка	Втягивающая катушка соединяется с контактом электродвигателя, а также клеммой управления

Расположение устройства

Принцип действия узла основан на следующем:

• При поступлении напряжения на контакт управления, по катушкам начинает идти электрический ток. Это приводит к появлению электромагнитного поля, под действием которого якорь осуществляет перемещения, сжимая возвратную пружину;
• Также якорь выполняет перемещение бендикса, затем штока, который замыкает контакты, замыкающие аккумуляторной батареей с электромотором стартера;
• При замыкании контактов на выводе втягивающей катушки, которая двигается к выводу мотора, подается плюс. Так ток прекращает прохождение по ней — магнитное поле исчезает, но якорь при этом остается во втянутом положении из-за воздействия магнитного поля от удерживающей катушки;
• Якорь возвращается в свое изначальное положение после запуска двигателя и отключения питания, что происходит под действием возвратной пружины;
• При этом размыкаются контакты, бендикс выводится из зацепления;
• Контактами втягивающего реле являются болты, которые установлены в текстолитовой крышке, а также пластины (могут иметь круглую или прямоугольную форму). Они замыкают болты при осуществлении перемещений якоря.

Проверка и замена

Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.

Демонтажные работы

Для проверки реле вам необходимо:

• Вооружиться омметром или более подходящим для автомобилиста мультиметром, где есть все необходимые режимы;
• Выполнить проверку показателей сопротивления;
• Проверяем удерживающую катушку, подключив один вывод тестера к выводу подключения реле, а второй — на массу, то есть корпус;
• Далее выполняется проверка втягивающей обмотки. Здесь клеммы подключаются к болту подключения обмотки возбуждения электромотора стартера и болту подключения провода управления;
• При отсутствии сопротивления вывод только один — поломка.

Проверка мультиметром

Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.

Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.

1. Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
2. С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
3. С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
4. Демонтируйте защитный кожух рулевой колонки.
5. В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
6. Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
7. Проверьте результат работы авто с уже новой релюшкой.

Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.

Поделитесь с друзьями в соц.сетях:

Причины не запуска двигателя ваз 2109 карбюратор

Сегодня мы рассмотрим ситуации, почему не включается стартер автомобиля ВАЗ 2109, а также отдельно рассмотрим более редкие, но встречающиеся ситуации.

Популярные причины неисправности

Наиболее распространенные причины составляют около 95% всех случаев, когда стартер не крутит. Поэтому в первую очередь обращаем на них внимание.

Стартер не вращается по-разному в разных ситуациях. Важно учитывать и четко прослеживать все сопутствующие симптомы. Так что даже без помощи специалистов вы сможете вернуть агрегат в рабочее состояние и возобновить нормальную работу системы зажигания.

Ситуация	Вероятные причины
Наблюдается один щелчок, после которого стартер глохнет	Перегорели силовые болты электромагнитного реле. Следовательно, не удается достичь напряжения или оно меньше требуемых 12 вольт; Вилка, выталкивающая бендикс, сломана или деформирована. По этой причине бендикс не может полностью дотянуться до маховика, сердечники частично входят в катушку. Контакты не открываются; Износились зубья бендикса. Это предотвращает попадание напряжения от электромагнитного реле на стартер; Изношены втулки или щетки якоря; Закоротил обмотку
Происходит несколько последовательных кликов	Села аккумуляторная батарея… Проверить, при необходимости подзарядить; Клеммы аккумулятора ослаблены или окислены; Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающейся обмоткой
Полностью отсутствуют щелчки, как и другие признаки жизни стартера	Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым; Разрушилось кольцо в редукторе пускового устройства; Ключ деформирован, поврежден. Если его заменить, проблема может исчезнуть.

Нередко простая разборка и очистка внутренних компонентов стартера может устранить функциональные проблемы. Поэтому, сняв устройство и не обнаружив внутри него поврежденных элементов, постарайтесь все тщательно почистить, собрать и установить заново. Скорее всего, стартер начнет крутить.

Редкие ситуации

Они случаются гораздо реже, чем те, что мы описали выше. Но ни в коем случае нельзя их исключать.

Изучив приведенные ниже ситуации, сравните их с поведением вашего стартера и автомобилем, который перестает вращаться или щелкает, но не поворачивается.

1. На инжекторном двигателе в мороз около -20 градусов Цельсия все приборы работают. Это означает, что батарея полностью заряжена. При этом стартер почему-то отказывается крутиться. Ваши действия:
   • Если нет щелчков при попытке запуска двигателя, проверьте состояние предохранителя, проводки и втягивающего реле;
   • Если слышен щелчок, наиболее вероятным источником проблем является электромагнитное реле. Его необходимо заменить.

1. В течение всего дня двигатель заводился нормально, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутит. При попытке запустить двигатель несколько раз подряд слышно несколько щелчков. Ваши действия:
   1. Зарядить аккумулятор;
   2. Обожмите, очистите и затяните контакты на стартере и аккумуляторе потуже;
   3. Если первые два пункта не работают, проверьте сам аккумулятор. Для этого его контакты замыкаются проволокой. При исправном аккумуляторе появится искра, плавящая провод;
   4. Подключите плюс от аккумулятора напрямую к электромагнитному реле. Если стартер молчит, замените стартер.

1. В течение дня машина заводилась без проблем. Но после нескольких минут бездействия попытки завести машину заканчиваются неудачей. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Закрутив два болта втягивающего реле, все завелось. Мы прибыли в пункт назначения, остановились и заглушили двигатель. Когда пытаешься снова запустить ту же ситуацию. Только блокировка засовов уже не активна. Ваши действия:
   • Разобрать корпус пусковой установки;
   • Проверьте состояние щеток. Велика вероятность, что они полностью изношены. Отсюда и эффект;
   • Замените щетки новыми. Это дешевле, чем полностью менять блок.

1. Стартер не крутит. При попытке его закрыть возникает только шум, как при работе дрели. При этом двигатель не подает признаков жизни. Зато с толкача можно было завестись без проблем. Ваши действия:
   • Убедитесь, что ваш стартер работает правильно;
   • Если с ним все в порядке, переходим к монтажному блоку, проверяем предохранители;
   • Также проверьте состояние замка зажигания. Не исключено, что проблема в нем;
   • Не забудьте обязательно проверить электропроводку на наличие обрывов, коротких замыканий;
   • Проверьте состояние контактов. Нередко минус не идет на реле стартера только по банальной причине окисления или подгорания провода.

Разобравшись с причинами выхода из строя стартера, вы сможете вернуть устройство к жизни своими силами. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а иногда и простая чистка устройства позволяют на длительный срок возобновить работоспособность одного из основных элементов системы зажигания.

Здравствуйте уважаемые автомобилисты! Знакомая ситуация, стартер крутит, но не улавливает заезженную до дыр тему на автомобильных форумах, но не менее актуальную от этой темы. Досадная ситуация, когда машина вечером работала нормально, а утром вдруг выясняется, что завести ее невозможно, так как не работает стартер, знакома многим не понаслышке. Почему стартер крутит, но не схватывает? Попробуем разобраться вместе с проблемой при работе стартера на холостом ходу.

Так почему? Как работает стартер и почему он не работает? Цель запуска двигателя автомобиля. Основными рабочими механизмами стартера являются двигатель, привод и втягивающее реле. Принцип работы стартера следующий: энергия подается на стартер при повороте ключа в замке. Выдвигается шестерня, которая сразу входит в зацепление с маховиком.

Одновременно запускается стартер. Своим вращением он приводит в движение поршневой двигатель авто. Через несколько секунд раздается характерный звук мотора, что свидетельствует о начале его самостоятельной работы. После отпускания ключа стартер переключается в исходное положение. Нормальной работе стартера могут помешать различные факторы.

Например: неблагоприятные погодные условия (имеется в виду как сильный мороз, когда масло становится густым и вязким, так и жара, из-за которой может начать барахлить бензонасос) или неумелое нетерпеливое обращение автомобилистов со своим транспортом. Хотя, как показывает опыт, бывает довольно сложно определить, почему именно крутит стартер. Но раз вы столкнулись с такой проблемой, не спешите бить тревогу.

Первое, что вы должны проверить, это не перескакивает ли стартер. При разрядке аккумулятора стартеру просто не хватает сил для запуска двигателя. Если с зарядом аккумулятора проблем нет, то чтобы понять, почему крутит стартер, придется его снять, разобрать и попытаться продиагностировать самостоятельно. Наиболее распространенные неисправности стартера: выход из строя переключателя. Но при откручивании очередного болта будьте готовы к тому, что поломки вы не обнаружите.

Такое тоже бывает. Не спешите бежать за помощью к опытному автомеханику. Если вы все еще не можете понять, почему стартер не схватывает, просто почистите его, нанесите новую смазку и соберите обратно.

Возможно, это то, чего не хватало вашему стартеру? Как избежать ситуации, когда не работает стартер? Стартер в автомобиле — хитрый и коварный механизм. Не каждый автолюбитель сможет определить причину его неисправности, но предупредить ее под силу каждому водителю. Наверное, не стоит говорить о том, что за автомобилем нужно следить и регулярно проходить технический осмотр. Даже самые осторожные водители по незнанию могут совершить роковую ошибку, способную убить еще работающий стартер. Имеется в виду ситуация, когда двигатель не заводится в течение первых 5-6 секунд. Многие водители продолжают попытки, многократно поворачивая ключ в замке, совершенно не подозревая, что своими действиями они постепенно превращают стартер в бесполезную запчасть.

Врагом стартера может быть и с виду безобидный автозапуск, он может спалить стартер, долго гоняя его в попытках запустить двигатель, и при этом разрядить аккумулятор. Всем известна история, когда в бензобаке заканчивается бензин. Чтобы не толкать машину перед заправкой, большинство водителей ездят на ней со стартером.

Машина, конечно, проедет эти несколько метров, но для стартера этот путь может оказаться последним. Как видите, во многих ситуациях основной причиной поломки стартера может быть неумелое обращение с автомобилем самим автовладельцем. Поэтому после выявления и устранения неисправности стартера задумайтесь, может быть, именно ваше поведение привело к таким плачевным последствиям выхода из строя стартера. Взято с: http://cartore.ru.

В этой статье мы рассмотрим распространенные причины, из-за которых не крутит стартер ВАЗ 2109. А также рассмотреть частные случаи. Возможно, среди них вы найдете такие же симптомы неисправностей, как и у вас, и получите готовое решение проблемы.

Распространенные причины, почему не крутит стартер ВАЗ 2109

Может не крутить по другому. Поворачиваешь ключ в зажигании и:

1. Один только щелчок и дальше тишина.
2. Вы слышите несколько щелчков подряд.
3. Щелчков и других признаков жизни нет.

В первом случае причина может крыться в:

• Силовые болты на втягивающем реле — подгорели. Из-за этого до него доходит напряжение меньше положенных 12 вольт.
• Вилка, выталкивающая бендикс — могла сломаться или как-то деформироваться. Из-за этого бендикс не доходит до маховика полностью, сердечники лишь частично входят в катушку, контакты размыкаются.
• В бендиксе — на нем стерлись зубья. Поэтому напряжения с втягивающего реле на стартере нет.
• Щетки или втулки якоря — износились.
• Замыкание обмотки.

Во втором случае причина может крыться в:

• Аккумулятор — сел.
• Его клеммы — они закисли или ослабли.
• Удерживающая обмотка — плохо фиксирует сердечник, который втягивается втягивающейся обмоткой.

В третьем случае причина может крыться в:

• Короткое замыкание обмотки — в этом случае вы должны почувствовать запах гари и увидеть дым.
• Кольцо, расположенное в редукторе стартера — развалилось.
• Ключ — попробуйте заменить.

Если вы сняли и разобрали деталь и не увидели дефектов, очистите ее, смажьте и замените. Есть большая вероятность, что после этого все будет хорошо.

Особые случаи

1. Инжекторный двигатель. Температура на улице минус двадцать градусов. Все устройства работают, значит батарея в норме. Но стартер ВАЗ 2109 не крутит.

Если щелчков при попытках запуска двигателя нет, то в первую очередь нужно осмотреть предохранители, проводку и втягивающее реле.

А если щелчки есть, то скорее всего надо заменить втягивающее реле.

2. Двигатель заводился целый день. Вечером перестал заводиться. Поворачиваешь ключ и слышишь только щелчок, а стартер не крутит. Если попытаться запустить несколько раз подряд, то раздается сразу несколько щелчков.

Вот что вы можете попробовать:

• Зарядить аккумулятор.
• Зачистите и обожмите контакты на аккумуляторе и стартере.

Если после этого все так же, то:

• проверить аккумулятор — замкнуть контакты проводом, должна появиться искра, которая его расплавит;
• проведите плюс от аккумулятора напрямую к втягивающему реле.

Если по-прежнему тишина, то замените деталь. Владельцам советую редукторный КЭТЗ.

3. Машина весь день заводилась нормально. Потом после пятиминутного бездействия пытаешься завести двигатель, при повороте ключа срабатывает реле стартера и втягивающее, но стартер не крутит. Попробовали закрыть два болта на втягивающем… получилось, двигатель завелся. Вы доехали до места, заглушили двигатель, а потом снова заводится с трудом (не помогает даже закрытие болта).

Затем нужно разобрать деталь. Скорее всего щетки полностью изношены. Измените их.

4. Не скручивается. Закрываешь, только визжит как дрель, а мотор молчит. А вот с толкача заводится.

Убедиться в работоспособности стартера ВАЗ 2109. Если да, то ищите проблему в монтажном блоке и замке зажигания. Но сначала прозвоните все провода. Может случиться так, что минус не идет на реле детали из-за того, что подгорел или окислился контакт.

Комментарии:

бабал

2014-01-17 10:09:17

Утром закрутил стартер, через 15 минут прогрел машину, потом завел, а он не тронулся, статер закрылся просто искра и тишина, что делать?
реле поставить новое

Александр

2014-02-07 03:53:27

Если гаснут приборы при запуске, то смотрим проводку возле аккумулятора, если нет, то смотрим втягивающее , попробуйте хорошенько постучать по нему, если просто застрял, иногда помогает. И хорошо зарядить аккумулятор.

КМ

18.02.2014 13:35:42

Ваз 2110 инжектор, завелся с автозапуска, проработал 10 минут и заглох. Теперь не могу завести, стартер не крутит, подскажите в чем причина?

Кирилл

13.08.2014 01:58:02

Стартер при запуске издает только щелчок, а если подключить напрямую, то просто крутится.

Николай

2014-10-28 14:22:03

Проехал все нормально и машина резко остановилась, панель погасла, потом секунд через 10 опять все включилось, отпустил сцепление, завелся. Все нормально, приехал, поставил, потом завел, повернул ключ — стартер не крутит, а крутит по прямой.

Сергей

2014-11-11 19:56:31

Машинка норм работала, приехал ставить в гараж, заводится, но только щелчок и движения нет, тока нет на плюсовом проводе. Каковы причины?

Евгений

28.11.2014 17:00:16

Возможно нет массы от двигателя в салон, сломана косичка 31

Перестал крутить стартер, все остальное работает. Начать с толкача, что может быть?

Hermann

06.06.2015 15:01:30

Если крутится прямо, то дело может быть в монтажном блоке или в замке зажигания. Проверьте напряжение на втягивающем, хотя оно может быть, но силы тока недостаточно для работы реле.

алекс 09

25.06.2015 20:30:57

Стартер не крутит. Закрываешь болты — крутишь, начинаешь с пол-оборота. Ключ не хочет, реле щелкнет один раз и тишина. В чем может быть дело?

Кирилл

25-07-2016 16:57:28

Смотри, эта штука в отсосе 🙂

Михаил

23-08-2016 14:20:459 Vaz,10059 90 инжектор проблема такая, завел с пол оборота, проехал 30 км и машина заглохла, погасли все приборы, проверил провода на генераторе, на аккумуляторе, но не помогло, через день завелась на холостые, а тебе газ троит! Поработал немного и потух и все опять потух все устройства без признаков жизни, подскажите в чем может быть причина?

Максим

2016-08-23 21:47:45

Завел машину (2109i), проехал 1-2 км, услышал звук коробка-коробка. .. и т.д. частота такая же, с оборотами все в порядке, через 500м остановился, открыл капот (машина не глушилась) был звук, потом заглушил машину, попробовал завести — не получилось, один щелчок, приборная панель светится, никаких «трелей» со стороны стартера, один щелчок и тишина, буксир не завелся (был на 3 передаче, отпустил сцепление — тишина). Аккумулятор в норме, почистил клеммы, ничего, поменял аккумулятор — ничего. Датчик холостого хода начал трещать каждый раз после поворота ключа. Подключил стартер напрямую к аккумулятору — тишина, поменял реле зажигания — тишина. В машине установлен иммобилайзер — работает не так как раньше — При повороте ключа, чтобы приборка загорелась, она должна мигать — требуйте ключ — теперь просто не мигает, вынимаете ключ или в в положении «выключено» диод иммобилайзера горит постоянно. Грешу на него пока, может он мне все заблокировал. Других объяснений пока нет.

ВАЗ (Lada) 2108/2109 1984 — 2006

Нужна помощь автоэлектрика. ВАЗ 2109, карбюратор, подъехал к магазину, заглушил ДВС, через 10 минут не смог завести двигатель. При повороте ключа зажигания к стартеру полная тишина, даже втягивающее реле не работает. Зажигание включается. Решил замкнуть стартер отверткой, значит напрямую, стартер сразу сработал и ДВС завелся, а от ключа вообще тишина.

Ну сними группу контактов замка и проверь. Для верности можно вставить ключ в замок, включить зажигание и замкнуть контакты на замке отверткой или куском провода красного и розового цвета. Запустится, значит замок, возможно, отлетевший или сгоревший, вы найдете контакт. Если не заводится, проверьте реле стартера.

У вас есть живой стартер. Проверить плюс на втягивающем реле, в положении ключа в положении ЗЗ «запуск двигателя». Если нет, проверьте наличие обрыва цепи перед реле стартера. Если появился плюс, то отсоединить провод от втягивающего реле и через контроль подать плюс на контакт втягивающего реле с аккумулятором. Если он горит, значит втягивающее работает.

Проверить напряжения на реле стартера, управления и питания. И много. Замкните силовые контакты перемычкой. Все равно что-то делать…

Ваз 2109 заедает но не заводится. Почему машина не заводится? По каким причинам не заводится карбюратор на морозе

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, а наверное вообще всех ВАЗов, так как проблемы с запуском двигателя довольно часто встречаются на автомобилях такого типа.

Конечно, тема избитая, но получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится. Причем причин может быть так много, что на диагностику одной уйдет довольно много времени. Итак, ниже приведены основные причины, по которым ваш автомобиль может не заводиться.

Неисправность топливной системы

• Прежде всего, посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, как правило, новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в том случае, если у них просто закончится топливо.
• Проверьте, не попадает ли топливо в систему. Если автомобиль карбюраторный, подкачайте топливный насос вручную и убедитесь, что бензин поступает в карбюратор. Если это впрыск, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. Если нет, ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
• Засорилась система питания: часто бывает так, что вместе с топливом в карбюратор попадает мусор, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

Неисправности в системе зажигания

• Проверить наличие искры на свечах. Если нет, то причина в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для карбюраторной модели двигателя).
• если именно она является причиной пропадания искры и следствием того что машина перестала заводиться.
• Проверить работоспособность распределителя — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой инжектора

Если ваш ВАЗ 2109-2108 инжекторный, то проблем из-за которых он отказался заводиться может быть гораздо больше. Одних только датчиков ECM около 5, которые могут повлиять на нормальный запуск двигателя:

1. ДМРВ — датчик массового расхода воздуха
2. РХХ — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. датчик положения коленчатого вала
5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ перескочил на пару зубьев, то двигатель может больше не запуститься, так как сбилось зажигание. Для того, чтобы вернуть его к жизни, необходимо.

Зажаты клапана — также есть вероятность, что именно по этой причине запуск двигателя со временем стал затруднен и даже невозможен. В этом случае необходимо производить .

Слабая компрессия — это тот случай, когда затрудненный пуск проявляется ежедневно, если поршень уже находится на грани полного выхода из строя. Это происходит из-за слишком сильного износа деталей поршневой группы: колец, поршней и цилиндров.

Есть что добавить в этот список, не стесняйтесь — пишите в комментариях к статье ниже.

Не очень приятные ощущения возникают, когда не заводится двигатель автомобиля. Особенно в тот момент, когда ты куда-то спешишь, а двигатель отказывается работать. И причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, при каких неисправностях может не запускаться двигатель на ВАЗ 2109. Ведь часто бывает так, что двигатель не заводится по причине, которая лежит на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация не выключена, двигатель запустить нельзя. Возможно, что стартер будет крутиться, но искра на свечи не будет подаваться. Сразу обратите внимание на светодиодный индикатор, который показывает работу сигнализации.

Не редко автомобилисты сами устанавливают потайные кнопки. При покупке автомобиля обязательно поинтересуйтесь у владельца, есть ли он на машине. Потому что при чистке салона или ремонте его можно случайно зацепить. Такая противоугонная система очень проста. Один вывод выключателя подключается к массе, а второй к сигнальному проводу датчика Холла. Симптомы те же, что и при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в блоке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — поломка самого датчика Холла. Симптомы те же, что и в предыдущих двух случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого нужно разобрать распределитель зажигания. Часто бывает просто оборванный провод. Поэтому в случае поломки в дороге лучший выход — изолировать провод и доехать до места ремонта.

Серьезные поломки

И здесь стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как все клапана открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. А иногда бывает, что его передняя часть цела, а вот задняя, ​​идущая по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, без замены ремня не обойтись, поэтому он всегда должен быть в наличии, хотя бы немного «живой».

Если двигатель не заводится, а стартер быстро крутится, не зацепив кольцо маховика, то можно сделать вывод, что износились зубья. Попробуйте, включив третью скорость, толкнуть машину вперед на 30 сантиметров. Коленвал немного провернется и напротив стартера будет целый сегмент венца. Если его износ слишком велик, то заводить его придется только с буксира.

Повреждение стартера и окисление минусовых проводов также могут привести к тому, что двигатель не запустится. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Обгонную муфту очень легко проверить, достаточно повернуть шестерню в обе стороны. В одном он должен свободно вращаться, а в другом не должен вращаться.

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. У всех одинаковые симптомы. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (в том числе карбюратор и инжектор) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина находилась в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За одну ночь батарея может потерять до 30 процентов от общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого на время (1-2 минуты) включите фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор прогревается и соответственно увеличивается ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причиной этому являются клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (инжектор 8 клапанов) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее клеммы надеваются на место и машина должна успешно завестись.

Зажигание

А что делать если даже с заряженным аккумулятором ВАЗ 2109не запускается? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «схватывает», однако не заводится. И автомобилист, надеясь, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от к свечам. Их всего четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, часто сине-белые. Если это так, элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

залит трамблер

Такая ситуация бывает после вождения автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен генерировать искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, то машина будет работать, но один из цилиндров троит.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), используйте свечной ключ, чтобы вынуть элементы.

Если на них есть следы налета, они залиты бензином или просто грязные, проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Следует проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, можно высушить детали другим способом. Для этого автомобиль ставится на нейтраль, включается зажигание. Затем нажимаем педаль газа в пол и крутим стартер секунд 5. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что при этой операции уменьшается количество масла на стенках цилиндров. Поэтому злоупотреблять этим методом не стоит, чтобы мотор не работал «всухую».

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на инжекторе следует снять крышку корпуса (разница только в том, что на первом она железная, а на втором пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если на них есть частицы пыли и грязи, воздух через них не имеет возможности пройти в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, уже нельзя использовать.

Да, вреда мотору это не принесет, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу же избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не герметична, после дождя на элементы может попасть влага, из-за чего они «короткие». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 гидрокомпенсатор отсутствует. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Их установка осуществляется с помощью регулировочных и контргаек.

Сливочное масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — мотор не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяя его и смывая со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно у него слетели метки и система не в состоянии отработать фазу.

Также возможно сломать. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто – если элемент касается пластикового защитного кожуха, его следует подтянуть.

Стартер

Если не крутит даже при заряженном аккумуляторе, скорее всего пришел в негодность. Для его замены нужно:

1. Снять клемму с колодки на реле стартера.
2. Открутить и снять клемму электропривода тягового реле.
3. Ослабьте болты защиты двигателя.

• Затяните все крепежные гайки поочередно с одинаковым усилием. Так вы снизите риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все снятые ранее колодки.
• Установить оригинальную защиту двигателя.

И, конечно же, главный момент при замене данного элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Независимо от того, какой двигатель на девятке, он не запустится при неисправной системе запуска, потому что стартер либо не может проверить коленвал, либо вращает его с недостаточной частотой. Причинами такого положения вещей может быть недостаточно заряженная аккумуляторная батарея , окислились клеммы , как на клеммах аккумулятора, так и на тяговом реле, у которых также могут гореть внутренние контакты. Отказ механизма свободного хода стартера также приведет к тому, что двигатель не запустится, поскольку коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, которая будет препятствовать запуску двигателей карбюраторных и инжекторных девяток, будет неисправность ремня ГРМ . Он может просто сломаться или, что более вероятно, срезать зубья, а при слабом натяжении ремня может перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель не заведется в этот случай.

Если с ремнем ГРМ и стартером все в порядке, то карбюраторные двигатели ВАЗ-2109 далее проверка система питания И Система зажигания . Проверку этих систем обычно начинают с наличия искры на свечах зажигания. Если его нет на свечах, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера, не повис ли угольный стержень, передающий напряжение на ползунок. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

При наличии искры на свечах зажигания необходимо проверить работу топливного насоса и карбюратора . Проверяем работу топливного насоса, отсоединив бензопровод от карбюратора и подав топливо в ручной режим. Если давления нет или оно слабое, то порвалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и то прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях ВАЗ-2109, и зажиганием, и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не запустится, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не заведется даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания в его обмотках.

Как часто бывает, что ваш любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в дороге? Не стоит сразу звать одаренных мастеров или тащить бедолагу в сервис на веревке. Пока хорошие новости. Я подскажу что делать, но только если руки из правильного места растут :).

Заглохший и не запускающийся двигатель может иметь несколько причин. Изначально поворачиваем ключ в зажигании и слушаем, крутит ли стартер, если на то нет причины, но это тоже сказано «ежу понятно». Если стартер крутит, идем дальше. Как бы глупо это ни звучало, но нужно проверить, есть ли бензин в баке.

Поверните ключ и посмотрите на контрольную лампочку остатка топлива в баке. Если вы уверены, что бензин есть, проверьте наличие искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и прикасаемся к двигателю (к массе). ..

Тут нужен помощник. Садим его за руль и даем стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? плохо. Неисправен коммутационный блок или его проводка. С этим трудно что-либо сделать. Попробуй переключатель поменять. Также следует проверить искру на центральном проводе, идущем от катушки. Проверяем таким же методом со свечами. Отсутствие искры может указывать на неисправную катушку.

Давайте проверим систему питания. Если на улице зима, вода может попасть в систему подачи бензина и замерзнуть. Проверяем: откручиваем «воздух», и несколько раз нажимаем на кнопку бензонасоса. Бульканье? Ну и бензин поступает в карбюратор. Нет?

Либо вышеуказанная вода каким-то образом попала в систему замерзшей, либо, что более вероятно, неисправен топливный насос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин и повреждений. Также можно увидеть шланги, по которым течет бензин. Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Выкручиваем свечи. Все. Посмотрим, есть ли на них нагар. У бережливого водителя всегда должен быть запасной комплект рабочих, проверенных свечей. «Сплевы» (черные свечи с нагаром и залитые бензином) бесполезно зачищать наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Так свечи рабочие поставили, не помогло? Перейдем к системе зажигания. Снимаем высоковольтные провода от распределителя. Кстати, из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку распределителя.

Если внутри чипы, подгорели контакты, менять крышку. Далее снимаем бегунок. Его также можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем собственно датчик. Собираем все в обратном порядке с новыми деталями.

Неправильное расположение высоковольтных проводов на крышке распределителя. Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний левый), далее по часовой стрелке пойдет цилиндр 2, цилиндр 4 и цилиндр 3. Если перепутать провода, машина будет жутко троить или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен с левой стороны, под крышкой. Снимите и посмотрите на зубья ремня. Если не хватает и ремень проскочил, то его надо менять. Это просто вопрос последствий. Если у вас двигатель 1.3, то возможно загнулись клапана (даже не суйте голову). Если 1.5 то может и ничего страшного.

Вот, собственно, и вся система. Все должно начаться. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним мастерам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Вкручивается в карбюратор с правой стороны. Снимите зажим.

Поверните ключ, включив зажигание, и коснитесь несколько раз клеммы на клапане. Щелчки и искры есть? хорошо, это работает. Просто открутите его и продуйте жиклер на конце. Клапан необходимо закрутить вручную, желательно без перетягивания.

Так же неустойчивый холостой ход или рывковое движение может быть следствием не отрегулированного карбюратора, собственно как и выплеснутых (от переобогащенной смеси) свечей.

Удачи на дорогах.

Почему машина не заводится? Автомобиль ваз 2109форсунка не заводится

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. Симптомы одинаковы у всех. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюраторный и инжекторный в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина стоит в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно это актуально для автомобилистов зимой. За ночь батарея может потерять до 30 процентов от общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что если ВАЗ 2109не заводится даже при заряженном аккумуляторе? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «схватывает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, чаще бело-голубого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

Залитый трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен генерировать искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если они имеют следы налета, залиты бензином или просто грязные, то проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, то можно высушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажмите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадает большое количество воздуха – свеча благополучно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Состояние воздушного фильтра легко проверить. И на карбюраторе, и на инжекторе следует снять крышку корпуса (разница только в том, что у первого она железная, а у второго пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что сделает их «короткими». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Выставляются с помощью регулировочной и контргайки.

Сливочное масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку на реле стартера.
2. Отвернуть и снять клемму тягового реле электропривода.
3. Снимите болты защиты двигателя.

• Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые колодки.
• Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

С наступлением зимы большинство карбюраторных автомобилей доставляют своим владельцам хлопоты. Не исключение и карбюраторный ВАЗ 2109, который плохо заводится в мороз. Причин для такого запуска может быть много. В данной статье будут рассмотрены самые распространенные причины почему карбюратор ВАЗ 2109на холодную плохо заводится.

Прежде чем делать какие-либо выводы, необходимо убедиться в правильности выполнения водителем требований по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в мороз, достаточно проблематично.

Запускать двигатель необходимо в следующей последовательности:

• Открыть капот и подкачать топливо ручной педалью бензонасоса
• Потяните ручку воздушной заслонки на себя
• Закачка бензина в коллектор с помощью педали акселератора
• Не нажимая на педаль газа, запустить двигатель

Двигатель может не запуститься с первого раза. А вот во второй раз должно. Также нужно сосредоточиться на подкачке бензина педалью газа. Здесь главное не переусердствовать, иначе можно залить свечи и тогда двигатель точно не заведется. Если это все же произошло и машина не завелась, то выжмите педаль до упора, включите стартер и, пока он вращается, медленно отпускайте педаль газа.

Плохо крутит стартер на холодную ВАЗ 2109

Это одна из самых частых причин плохого запуска лады. Тут есть две стороны: стартер подклинивает или зависает аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на некоторое время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска двигателя должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты. В противном случае батарея разрядится до конца и вместо поездки вам придется ждать, пока батарея зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. С замерзшим маслом крутить коленвал становится очень сложно, поэтому производитель рекомендует на зиму заливать моторные масла с вязкостью 5w40.

Еще одним вариантом решения этой проблемы является использование предпусковых подогревателей, которые включаются в сеть 220 В и нагревают антифриз. За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 к карбюратору масло становится жиже, и двигатель может работать тихо даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только в холодную, но и в горячую, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые свойства, что делает запуск проблематичным.

Обычно проблемы с запуском наблюдаются при . При этом из выхлопной трубы виден черный дым, электроды свечей зажигания покрыты черным нагаром, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна уйти.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Обеднение смеси.

Проблемы системы питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, двигатель будет плохо запускаться в холодном состоянии. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом и автомобилем, и один воздушный фильтр. Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную закачать бензин. Если плохо качает, то проблема в бензонасосе.

На очереди карбюратор. Неправильная регулировка может привести к затруднению запуска автомобиля в холодную погоду. Холостой ход не должен превышать 900 и опускаться ниже 700. Нагар на свечах зажигания недопустим. В противном случае агрегат нуждается в правильной настройке.

Механизм газораспределения

Последнее — клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Делается это на холодном двигателе, так как металл при нагревании расширяется.

Нарушение зазоров ухудшит компрессию. При этом теряется не только мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым плохо заводится холодная ВАЗ 2109. Если ни один из этих советов не помог, то лучше обратиться к специалисту.

Запуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самого инжектора ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Помогает и такой «народный» способ, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью газа – свечи должны будут просохнуть, и машина заведется. Если это не поможет, то выкрутите свечи и проверьте наличие искры. Если его нет, то неисправны либо свечи, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть вал двигателя стартером. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно вращается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяем датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрим отклонения в работе двигателя и соответствующие возможные причины. Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — он будет выдавать показания контроллера, завышенные на 15-25% на малых оборотах. Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают, что нарушилась работа датчика, считывающего положение дроссельной заслонки. Затрудненный пуск прогретого двигателя или небольшой перерасход топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные приборы и датчики, но впрыск ВАЗ-2109не запускается, то возможно вышел из строя процессор и он не корректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по какой-либо причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую довольно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — поиск причины

Первым делом проверяем топливо, искру и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазы газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного проваливаться, например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм, это может быть только исправлено. Конечно, стоит серьезно заняться ремонтом двигателя, но пока его нужно отложить, так как нам нужно будет завести машину. При такой компрессии двигатель будет работать и даже неплохо, но на холостых будет подрезать.

Проверка системы питания

Далее начинаем углубляться в систему питания. Вам нужно будет убедиться, что уровень находится на нужном уровне, насос исправно подает топливо, клапан холостого хода работает без сбоев. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи зажигания, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания. Для плановой проверки пригодятся простые приспособления; Вы можете легко купить их в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 установлена ​​бесконтактная система зажигания. В эту систему входят:

1. катушка
2. трамблер,
3. переключатель,
4. Датчик Холла.

Одна клемма соединяет катушку с аккумулятором, а другая с выходным транзистором переключателя. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах возникает высоковольтное напряжение, вследствие чего на свечах появляется искра.

Но чтобы произошел разряд, катушка должна быть заряжена. Перед управляющим импульсом от датчика Холла переключатель предсказывает, когда закоротить на землю, чтобы зарядить его.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих от датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время нахождения в замкнутом состоянии не изменится.

Теперь можно приступать к тестированию. В первую очередь нужно проверить искру на свечах – для этого можно использовать специальный разрядник. Безрезультатно.

Значит может быть виноват датчик холла или выключатель, а может быть виновата масса или питание на выключатель. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — аварийное зажигание, можно использовать в дождь, при движении по лужам. Другими словами, мы можем назвать его заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезная для того, датчик холла и замок зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо выключателя, как только его подключили, нужно включить зажигание, не запускать:

• если горит светодиод «Р» значит реле зажигания и зажигание замок работает исправно.
• Горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
• включить стартер: если светодиод «Д» моргнул, значит датчик Холла исправен.

В том случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие приборы для моментальной диагностики бесконтактных систем зажигания продаются в интернете буквально за 100 руб. Но если у вас нет возможности приобрести такой, то придется потратить гораздо больше времени и проверить мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены нагары в месте соединения высоковольтного провода. Поменяли катушку и провод. Двигатель сразу завелся как прежде.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой не заводится и ваша машина.

На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Вне зависимости от того, какой двигатель стоит на девятке, при неисправной системе запуска она не заведется, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой. Причинами такого положения вещей могут быть недостаточно заряженная аккумуляторная батарея , окисление клемм , как на клеммах аккумулятора, так и на тяговом реле, у которых также могут гореть внутренние контакты. Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, которая будет препятствовать запуску двигателей карбюраторных и инжекторных девяток, будет выход из строя ремня ГРМ . Он может просто оборваться или, что более вероятно, срезать зубья, а в случае ослабления натяжения ремня , он может перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не заведется.

Если с ремнем ГРМ и стартером все в порядке, то на ВАЗ-2109карбюраторные двигатели дополнительно проверяем систему питания и систему зажигания . Проверка этих систем обычно начинается с наличия искры на свечах зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера и не обмерз ли угольный стержень, передающий напряжение на ползунок. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

При наличии искры на свечах зажигания необходимо проверить работу ТНВД и карбюратора … Работу ТНВД проверяем, отсоединив бензопровод от карбюратора и подав топливо в ручном режиме . Если давления нет или оно слабое, значит порвалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и то прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях На ВАЗ-2109 как зажиганием, так и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды форсункам и катушкам зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заведется, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания его обмоток.

Автомобиль не заводится ВАЗ 2109 карбюратор. Почему машина не заводится? Проверка системы зажигания

Не очень приятные ощущения возникают, когда не заводится двигатель автомобиля. Особенно в тот момент, когда ты куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109не запустится. Ведь часто бывает так, что двигатель не заводится по причине, лежащей на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Простейшие неисправности и способы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация не выключена, двигатель запустить нельзя. Возможно, что стартер будет крутиться, но искра на свечи не будет подаваться. Обратите внимание сразу на светодиодный индикатор, указывающий на работу сигнализации.

Нередко автомобилисты сами устанавливают потайные кнопки. Покупая машину, обязательно спросите у владельца, есть ли она у машины. Потому что при чистке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод выключателя подключается к массе, а другой к сигнальному проводу датчика Холла. Симптомы те же, что и при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто происходит просто обрыв провода. Поэтому в случае поломки в дороге лучший выход – заизолировать провод и ехать к месту ремонта.

Серьезные повреждения

И здесь стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. А иногда бывает, что его передняя часть цела, а вот задняя, ​​которая проходит по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, без замены ремня не обойтись, поэтому он всегда должен быть в наличии, хотя бы немного «живой».

Если двигатель не заводится, а стартер быстро крутится, не зацепив венец маховика, то можно сделать вывод, что износились зубья. Попробуйте с помощью третьей передачи подтолкнуть автомобиль вперед на 30 сантиметров. Коленвал немного провернется и напротив стартера окажется целый участок венца. Если его износ слишком велик, то заводить его придется только с буксира.

Неисправность стартера и окисление минусового провода также могут препятствовать запуску двигателя. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень легко, нужно просто повернуть шестерню в обе стороны. В одном он должен свободно вращаться, а в другом не должен вращаться.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по какой-либо причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую довольно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — поиск причины

Первым делом проверяем топливо, искру и воздух.

Советовал бы сначала проверить воздухозаборник (компрессию и фазы газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного пропасть, например: 10 атм на одном цилиндре, 9,5 атм на втором, 7 атм на третьем, и 8 атм на четвертом, это может быть только исправлено. Конечно, стоит серьезно заняться ремонтом двигателя, но пока его нужно отложить, так как нам нужно будет завести машину. С такой компрессией двигатель будет работать и даже неплохо, но на холостых будет подрезать.

Проверка системы питания

Далее начинаем вникать в систему питания. Вам нужно будет убедиться, что уровень выставлен, насос исправно подает топливо, клапан холостого хода работает без сбоев. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания. Для плановой проверки пригодятся простые приспособления; их без проблем можно купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 установлена ​​бесконтактная система зажигания. В эту систему входят:

1. катушка
2. трамблер,
3. переключатель,
4. Датчик Холла.

Одна клемма соединяет катушку с аккумулятором, а другая с выходным транзистором переключателя. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах возникает высоковольтное напряжение, вследствие чего на свечах появляется искра.

Но чтобы произошел разряд, катушка должна быть заряжена. Перед управляющим импульсом от датчика Холла переключатель предсказывает, когда закоротить на землю, чтобы зарядить его.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжена. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих от датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем переключатель начинает раньше замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно приступать к тестированию. В первую очередь нужно проверить искру на свечах – для этого можно использовать специальный разрядник. Безрезультатно.

Значит может быть виноват датчик холла или выключатель, а может быть виновата масса или питание на выключатель. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — аварийное зажигание, можно использовать в дождь, при движении по лужам. Другими словами, мы можем назвать его заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, пригодится для датчика холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо выключателя, как только его подключили, нужно включить зажигание, не запускать:

• если горит светодиод «Р» значит реле зажигания и зажигание переключатель работает исправно.
• Горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
• включить стартер: если замигал светодиод «D», значит датчик Холла исправен.

В том случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие приборы для моментальной диагностики бесконтактных систем зажигания продаются в интернете буквально за 100 руб. Но если у вас нет возможности приобрести такой, то придется потратить гораздо больше времени и проверить мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены нагары в месте соединения высоковольтного провода. Поменяли катушку и провод. Двигатель сразу завелся как прежде.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой не заводится и ваша машина.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и вы понимаете, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Отдать в ремонт? Нет времени — можно опоздать на работу. Попробовать начать? Вы можете попробовать это до следующего утра.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и беглым взглядом посмотреть, что тут не так, если визуально ничего не видно, можно проверить, все ли провода подсоединены. Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиском поломок и серьезным ремонтом заняться потом.

Бывает и так, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает, что глохнет карбюратор на ВАЗ 2109в движении. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

• В некоторых случаях также может помочь продувание топливной трубки.
• В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, то в скором времени могут просто прийти в негодность.
• Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если у вас плохо заводится карбюратор ВАЗ 2109, это может быть по разным причинам. И не всегда они могут быть связаны именно с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом испытать еще больше проблем.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать если глохнет карбюратор ваз 2109 на холостых

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и может завалить. Вы также можете изменить его самостоятельно без каких-либо проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше доверьте это специалистам.

Давайте поближе познакомимся с карбюратором Девятки. Если он есть, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал глохнуть в движении, либо на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо плохо заводится на горячую.

На решение такой задачи вряд ли уйдет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить карбюраторный двигатель, вы можете попробовать несколько способов. Так вы сможете найти ответ, почему не заводится двигатель.

1. Поднимите капот, визуально осмотрите состояние вашего карбюраторного силового агрегата.
2. Проверьте, все ли провода, клеммы надежно закреплены. Незакрепленная клемма или провод часто приводили к необдуманным решениям и значительным финансовым затратам на ремонт, которых на практике можно было бы избежать.
3. Оцените состояние топливного насоса. Нередко причиной ухудшения состояния при попытке завести автомобиль или отказа в работе является перегрев бензонасоса. Почувствуй это. Если слишком жарко, высока вероятность отказа. Лучше заменить.
4. Параллельно проверьте состояние фильтров, масла. Возможно давно пора их поменять, а вы все затягиваете.

Глохнет на ходу

Если машина глохнет во время движения, необходимо:

• Проверить состояние датчика Холла на карбюраторе;
• Оценка текущего состояния коммутатора;
• При необходимости замените оба элемента;
• Если после того, как автомобиль заглох на ходу, возникают проблемы при попытке запуска двигателя, продуйте топливные трубки;
• Не получив ответа при визуальном осмотре и проверке патрубков, контактов и других имеющихся компонентов, вам придется разобрать карбюратор для поиска причины;
• Обязательно отрегулируйте карбюратор. Довольно часто такая мера избавляет от всех проблем. Но не стоит делать это своими руками. См. авторитетный карбюратор.

На практике карбюратор может плохо запускаться по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение – полноценная диагностика в автосервисе.

Карбюратор глохнет на холостых

Если у вас не заводится карбюратор, постоянно глохнет на холостых, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот список действий, которые можно сделать своими руками с карбюратором:

• Заменить иглу;
• Очистите форсунки в электромагнитном клапане;
• Замените датчик холостого хода, если он неисправен;
• Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора на горячую, попробуйте поставить на него пружину. Это народное средство, которое, как ни странно, помогает;
• Проверить состояние электромагнитного клапана, его блока управления, проводки. Убедитесь, что в нем есть щелчок. Если они отсутствуют, товар заменяется. Хотя можно попробовать отремонтировать.

«>]

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним есть проблемы.

Этап ремонта	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутит, то причина точно не в этом. Даже если двигатель не заводится. Выход из строя стартера свидетельствует о необходимости его замены.
Проверить уровень топлива в баке	Не стоит ориентироваться только на показания датчиков. Он обманывает иногда. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, а в итоге оказалось, что топливо просто закончилось. Пусть это будет смешно, но убедиться в наличии топлива в бензобаке все же стоит
Убедитесь в наличии искры	Удалите любую свечу зажигания, подключите к высоковольтному проводу и коснитесь массы (двигатель). Вам понадобится напарник, который будет сидеть за рулем и крутить стартер. Если на наконечнике появится искра, все в порядке. Разве не она? Винить коммутационный блок и менять выключатель на новый.
Проверить наличие искры на центральном проводе от катушки	Метод проверки аналогичен методу проверки свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент
	Если сейчас на улице холодно, в бензине может быть вода, которая со временем превращается в лед. Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Появляющиеся булькающие звуки говорят о том, что в карбюратор поступает бензин. Отсутствие плюшек не позволит запустить карбюратор на холодную, так как топливо частично замерзло. Здесь вам придется поменять топливный насос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент придется заменить
Шланги подачи газа	Убедиться в целостности шлангов, подающих бензин от насоса к двигателю. При наличии дефектов, повреждений, трещин их необходимо заменить новыми
Свеча зажигания	Искру мы уже проверили. Теперь выкрутите все свечи, осмотрите их на наличие следов нагара. Если свечи оказались черными от нагара, залитого бензином, нет смысла чистить узлы обычной наждачной бумагой. Вы не добьетесь желаемого эффекта. Единственное решение для реставрации — нагреть их на газовой плите. Если вы не хотите пробовать этот метод, просто установите новый комплект качественных свечей зажигания.
Провода распределителя высокого напряжения	Снимите их, проверьте целостность, отсутствие повреждений. Если есть, купить новый комплект и установить на машину
Крышка распределителя	Наличие внутри него сколов, обгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — менять устройства. Одновременно с крышкой стоит поменять ползунок
Датчик Холла	Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Он держится на распределителе двумя болтами. Открутите крепления, отсоедините провода и замените старый датчик на новый. Собираем все обратно, проверяем работает ли карбюратор
Расположение высоковольтного распределителя	Нередки случаи, когда невнимательные мастера или неопытные мастера, самостоятельно ремонтирующие свой автомобиль, допускают ошибки при обратной сборке трамблера. Провода высокого напряжения должны иметь определенное соединение. Провод, отмеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке потом идет 2 цилиндр, потом 4, и только потом 3. Перепутав расположение, машина будет троить дико или даже заводиться. карбюратор, ты не сможешь
	Вы можете найти ремень ГРМ слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично заколебались, исчезли, лучше заменить ремень на новый. Также возможно, что на 1,3-литровом двигателе загнуло клапана. Крайне не рекомендуется решать этот вопрос самостоятельно.

При пошаговой проверке каждого агрегата ВАЗ 2109автомобиль не позволил найти ответ, почему карбюратор не может нормально завестись, придется ехать на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу же возвращает карбюратору прежнюю функциональность, он без проблем заводится как на холодную, так и на горячую.

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. Симптомы одинаковы у всех. В сегодняшней статье мы рассмотрим, почему ВАЗ 2109(карбюратор и инжектор в том числе) не заводится и как решить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина стоит в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно это актуально для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего полного заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда в дело вступает электролит, аккумулятор нагревается и, соответственно, прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что если ВАЗ 2109не заводится даже при заряженном аккумуляторе? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «заедает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, чаще бело-голубого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

Залитый трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если на них есть следы налета, они пропитаны бензином или просто грязные, проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, то можно высушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажмите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Состояние воздушного фильтра легко проверить. И на карбюраторном, и на инжекторном следует снять крышку корпуса (разница только в том, что у первого она железная, а у второго пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что сделает их «короткими». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Они устанавливаются с помощью регулировочных гаек и контргаек.

Сливочное масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при малейших трещинах заменить. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку на реле стартера.
2. Отвернуть и снять клемму тягового реле электропривода.
3. Снимите болты защиты двигателя.

• Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые колодки.
• Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Просто поставить новый карбюратор, аккумулятор, реле стартера, генератор…

Просто поставить новый карбюратор, аккумулятор, реле стартера, генератор…

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Дэвид Т

на 15 апреля 2017 г.

Автомобиль глохнет во время движения или на холостом ходу при движении вперед или назад после короткой поездки, карбюратор новый Я поменял его после того, как мне сказали, что это проблема Я также поставил новое реле стартера, генератор и аккумулятор вместе с новым регулятором напряжения, но когда он глохнет, и я пытаюсь запустить его несколько раз, аккумулятор умирает и долго заряжается во время прыжков, когда я проверил аккумулятор, он прочитал, что он был заряжен так же со стартером и генератором машина у меня всего несколько месяцев, и я смог водить ее только первые полторы недели, я в отчаянии, пытаясь понять это, и ни один из механиков, которых я я считаю, что это дало мне правильный ответ на мою проблему, пожалуйста, помогите мне

Пробег моей машины 97000 миль.
В моей машине установлена ​​автоматическая коробка передач.

Аккумулятор разряжен Осмотр	94,99–114,99 $	Получить предложение
Автомобиль глохнет Осмотр	94,99–114,99 $	Получить предложение

Или для любого другого авторемонта

Получить предложение

Кевин Гейнер

Автомеханик

35 лет опыта

Аккумулятор должен быть проверен под нагрузкой. Простой зарядки аккумулятора или измерения напряжения недостаточно. Также измерьте мощность зарядки. Вы хотите убедиться, что система зажигания, включая, например, катушку зажигания и выключатель зажигания, периодически не отключается. Катушки могут выйти из строя при повышении температуры (сопротивление увеличивается с температурой), поэтому, если вы некоторое время запускаете машину, и она внезапно глохнет, измерьте сопротивление обмоток катушки, чтобы увидеть, дает ли это подсказку. Кроме того, необходимо проверить ВСЮ цепь зажигания на первичной стороне, используя испытание на падение напряжения (и проверку датчика Холла в распределителе), чтобы установить или исключить первичную сторону. Если вы хотите, чтобы необходимые диагностические шаги выполнялись сертифицированным механиком, отправленным YourMechanic прямо к вам, пожалуйста, запросите диагностику остановки, и ответивший сертифицированный механик позаботится об этом за вас. Если у вас есть дополнительные вопросы или проблемы, не стесняйтесь снова обращаться к YourMechanic, поскольку мы всегда здесь, чтобы помочь вам.

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену

Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Коды ошибки P0300 на холостом ходу

Здравствуйте. Если отключение датчика массового расхода воздуха приводит к тому, что двигатель работает лучше, значит, в двигатель попадает вторичный воздух. Это означает, что где-то есть утечка вакуума. В большинстве случаев на этом двигателе…

ПЕРЕГРЕВ ДВИГАТЕЛЯ

Похоже, у вас неисправен термостат (https://www.yourmechanic.com/services/thermostat-replacement), если вы не проверяли это еще. Если он по-прежнему перегревается после установки термостата, проверьте радиатор (https://www.yourmechanic.com/services/radiator-replacement). Убедитесь, что в радиатор поступает вся жидкость…

При управлении автомобилем кажется, что он переключился на более высокую передачу.

Здравствуйте, спасибо, что написали. Горит ли ваш индикатор Check Engine (https://www.yourmechanic.com/services/check-engine-light-is-on-inspection)? Ваше описание звучит так, как будто ваша коробка передач может находиться в «режиме бездействия», который обычно является 2-й передачей во многих коробках передач. Также возможно, что ощущение, что вы…

При заполнении бензобака он должен заполняться очень медленно, иначе насос отключается

Все современные автомобили оснащены системой контроля выбросов паров топлива (EVAP). Система EVAP предотвращает попадание паров топлива из топливного бака в атмосферу. Система EVAP собирает и временно сохраняет пары топлива в древесном угле. ..

Оранжевая лампочка ключа

Привет! Оранжевая лампочка гаечного ключа обычно указывает на необходимость обслуживания; что позволяет владельцу автомобиля знать, что необходимо выполнить плановое техническое обслуживание. Тот факт, что у вас серьезные проблемы с вождением, когда этот индикатор ошибки отображается как…

схема подключения 87 косичек к кластеру для настройки беспроводной сети для работы

Лучшей рекомендацией для поиска этой информации будет приобретение заводского руководства по обслуживанию от General Motors для данного конкретного автомобиля. В этом руководстве по обслуживанию должны быть все электрические схемы, связанные с этим автомобилем. В противном случае можно попробовать…

Плафоны не включаются при открытии двери, радио не выключается при выключенной машине и открытой двери.

Здравствуйте, спасибо, что написали. У автомобиля, вероятно, проблемы с дверным выключателем, который активирует/выключает обе цепи. Это будет выглядеть как колышек в дверной раме рядом с петлей. Штифт, который…

Какую жидкость для гидроусилителя руля я должен использовать в моей Toyota Camry 1998 года выпуска

Здравствуйте. Для вашего автомобиля рекомендуется использовать жидкость для гидроусилителя руля Dexron II или Dexron III. И то, и другое подойдет для этой системы. Если вам нужна помощь в обслуживании, обратитесь к YourMechanic, так как сертифицированный механик может приехать…

Интересно, что связано с рекомендуемым техническим обслуживанием через 90 000 миль.

Для вашего автомобиля не существует запланированного или рекомендованного Honda интервала технического обслуживания 90 000. Вместо этого практически все техническое обслуживание, необходимое для вашего автомобиля, отслеживается бортовым компьютером (система «техническое обслуживание») и сообщается с использованием буквенных кодов через драйвер…

Статьи по Теме

Лучшие подержанные автомобили для покупки, если вы сантехник

Сантехники Сантехникам приходится носить с собой всевозможные инструменты и расходные материалы. Если вы проводите водопровод в большом здании или даже в доме приличных размеров, вам понадобится транспортное средство с довольно большой грузоподъемностью. Автомобиль…

Как долго работает датчик положения педали дроссельной заслонки/акселератора?

Датчик положения педали газа/акселератора определяет положение педали акселератора. Затем эта информация передается на компьютер автомобиля — модуль управления двигателем (ECM). Оттуда данные отправляются с компьютера на…

Как запустить машину

Когда Когда у вас разрядится автомобильный аккумулятор, вы не заведете машину. Чтобы автомобиль снова начал двигаться, вам нужно «подпрыгнуть» на своем автомобиле, используя соединительные кабели, которые помогают проводить электричество от другого автомобиля с исправно работающей батареей к…

---

Просмотрите другой контент

Оценки

Города

Техническое обслуживание

---

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. У всех одинаковые симптомы. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (в том числе карбюратор и инжектор) и как устранить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина находилась в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно часто с этим сталкиваются автомобилисты зимой. За одну ночь батарея может потерять до 30 процентов от общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого на время (1-2 минуты) включите фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор прогревается и соответственно увеличивается ток. Что делать, если не запускается инжектор Это возможно даже при заряженном аккумуляторе. И причиной этому являются клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109(форсунка 8 клапанов) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее клеммы надеваются на место и машина должна успешно завестись.

Зажигание

Но что делать, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «схватывает», однако не заводится. И автомобилист, надеясь, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от к свечам. Их всего четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, часто сине-белые. Если это так, элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

залит трамблер

Такая ситуация бывает после вождения автомобиля в дождливую погоду или после мойки двигателя.
Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен генерировать искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, то машина будет работать, но один из цилиндров троит.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), используйте свечной ключ, чтобы вынуть элементы.
Если на них есть следы налета, они залиты бензином или просто грязные, проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.
Необходимо проверить межэлектродные зазоры — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, то можно просушить детали другим способом. Для этого автомобиль ставится на нейтраль, включается зажигание. Затем нажимаем педаль газа в пол и крутим стартер секунд 5. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что при этой операции уменьшается количество масла на стенках цилиндров. Поэтому злоупотреблять этим методом не стоит, чтобы мотор не работал «всухую».

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на инжекторе следует снять крышку корпуса (разница только в том, что на первом она железная, а на втором пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если на них есть частицы пыли и грязи, воздух через них не имеет возможности пройти в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, уже нельзя использовать.
Да, вреда мотору это не принесет, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу же избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.
Если крышка не герметична, после дождя на элементы может попасть влага, из-за чего они «коротит». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1. 3 гидрокомпенсатор отсутствует. Из-за этого приходится выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Их установка осуществляется с помощью регулировочных и контргаек.

Сливочное масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — мотор не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяя его и смывая со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно у него слетели метки и система не в состоянии отработать фазу.
Его также можно сломать. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва клапана просто загибает.
