Через сколько необходимо менять ремень ГРМ Лада Гранта?

Отечественный автомобиль Лада Гранта выпускается уже несколько лет. И, благодаря неплохому качеству исполнения, и нескольким различным комплектациям, он успел завоевать доверие многих водителей. Сегодня же речь пойдёт о замене ремня ГРМ на Лада Гранта.

Содержание

1 Общие сведения ремень ГРМ
- 1.1 Схема привода распределительного вала автомобиля Лада Гранта
2 Технические регламент завода АвтоВаз по замене ремня
3 Советы владельцев Лада Гранта
- 3.1 Пара советов о замене ремня ГРМ
4 Признаки износа ремня
5 Последствия обрыва ремня ГРМ
6 Полезная информация в картинках
7 Выводы

Общие сведения ремень ГРМ

В любом автомобиле, газораспределительный механизм позволяет обеспечить своевременный впуск и выпуск рабочей смеси и отработанных газов соответственно. В состав данного механизма входит распределительный вал, а также различные детали привода клапанов, как и сами клапаны с пружинами, а также втулки направляющего типа.

Если же говорить о ремне ГРМ, то он представляет собой особый элемент, который работает в качестве связующего звена. Благодаря ему обеспечивается синхронная работа распределительного и коленчатого вала.

Обнаружить такой ремень совсем не сложно. Вам будет достаточно открыть капот, после чего ремень предстанет вашему взору. Правда этот «особый узел» будет защищён специальным кожухом, который должен предотвратить попадание грязи и обезопасить его от прочих механических воздействий.

Внешне ремень ГРМ имеет зубчатую внутреннюю поверхность и резиновую основу. В отличие от других типов ремней, он охватывает сразу несколько шкивов.

Схема привода распределительного вала автомобиля Лада Гранта

Схема привода распределительного вала

зубчатый шкив коленчатого вала двигателя;
зубчатый шкив насоса охлаждающей жидкости:
натяжной ролик или автоматический натяжитель;
задняя крышка ремня ГРМ;
зубчатый шкив распределительного вала;
зубчатый ремень привода ГРМ;
прилив на крышке масляного насоса;

А — метка на зубчатом шкиве коленчатого вала;В — метка на приливе крышки масляного насоса;С — выступ на задней крышке ремня ГРМ;D — метка на зубчатом шкиве распределительного вала

Помимо двух названных валов, ремень объединяет ещё несколько агрегатов, таких как водяной насос (помпа) и прочее.

В случае, если ролики или помпа будут испорчены, то это позволяет говорить о повышенной скорости износа ремня, что сокращает срок его службы во много раз.

Технические регламент завода АвтоВаз по замене ремня

Автомобили семейства Лада Гранта комплектуются, как мы уже сказали, различными модификациями двигателя. У некоторых из них нет проблемы с тем, что при разрыве ремня ГРМ гнутся клапана, тогда как у других подобная особенность наблюдается.

Не гнёт клапана при обрыве ремня ГРМ только 11183-50 двигатель, такой мотор устанавливается на Ладу Гранту в комплектации стандарт. Подробнее о том, в каких двигателях при обрыве ремня ГРМ рвёт клапана в этом материале.

Чтобы исключить появление нештатной ситуации, изготовитель рекомендует менять ремень один раз на семьдесят пять тысяч километров пробега. А вот контролировать его состояние придётся чаще — во время прохождения каждого ТО, то есть, через 15 тысяч километров. Это утверждение верно как для 8-ми клапанных двигателей, так и для 16-ти клапанных. Даже несмотря на то, что самый распространённый двигатель Лада Гранта модели 21116 компонуется импортной ГБЦ, на нём тоже в результате обрыва ремня придётся делать дорогостоящий ремонт!

Естественно, что изготовитель не рекомендует проводить замену ремня самостоятельно, как и его проверку. Если вы постараетесь выполнить все работы сами, то есть велика вероятность того, что вам откажут в последующем гарантийном обслуживании. Самим рекомендуется менять только фильтра (замена салонного фильтра, замена воздушного фильтра, замена топливного фильтра).

Советы владельцев Лада Гранта

Большинство владельцев Лада Гранта, тем более владельцы 16-ти клапанных моторов (ремонт намного дороже, чем 8-ми клапанный аналог), советуют не дожидаться положенных 75 тысяч километров пробега. Дело в том, что некачественные комплектующие могут привести к тому, что износ начнётся уже после 20 тысяч километров.

Большинство владельцев используют при замене хорошо зарекомендовавшую себя продукцию Gates. Но этот бренд любят подделывать, поэтому, старайтесь покупать о проверенных временем поставщиков!

K015670XS — артикул запчасти для 16-ти клапанных двигателей.

K015670XS

Пара советов о замене ремня ГРМ

Если вы решили заменить ремень самостоятельно, то стоит учитывать некоторые рекомендации.

К примеру, после установки ремня, потребуется его ещё и правильно натянуть. Делается это при помощи специального ключа. Некоторые заметят, что можно обойтись и подручными средствами, однако результат тогда никто не гарантирует.

Усилие, которое характерно для разворота ремня на 90 градусов между шкивами коленчатого и распределительного вала, не должно быть больше 20 Нм, но и не нужно допускать, чтобы оно было ниже 15 Нм. Все остальные показатели подскажут вам о том, что натяжение ремня было выполнено неправильно, и потребуется провести дальнейшую регулировку.

Признаки износа ремня

Как мы уже отметили, необходимо регулярно контролировать состояние ремня ГРМ.

Это позволит заметить его повреждения ещё до того, как он полностью выйдет из строя, повредив детали двигателя.

Первым признаком будет значительный износ материала. Если это так, то вы рискуете получить соскальзывание или же обрыв при значительной нагрузке на авто, а также при повышенной влажности воздуха.
Далее следует то, что износ происходит, как правило, при отклонении положения ролика для натяжения и шкива, а также при значительной температуре подшипника или же его неудовлетворительной работе. Заметить это можно по тому, что материал будет изношен, и из него будут торчать тканевые остатки.
Третий признак предполагает наличие трещин или же отслоений. Чем больше таких повреждений, тем выше шанс, что ремень очень скоро порвётся.
Проблемы характерны и для ситуации, когда обратная поверхность ремня имеет низкий показатель эластичности и значительную твердость.
Выдаст это ещё и характерный блеск ремня. Это не позволит обеспечить ему хороший контакт со шкивом.
Во время эксплуатации, ремень может удлиняться. Если этот параметр стал слишком большим, то стоит заменить ремень новым, тем более что его эластические способности будут значительно снижены.
И, конечно же, если положение ремня отклоняется от заданного, то это подскажет о ситуации, когда компоненты натяжного ролика могут выйти из строя.

Ремень ГРМ снятый для осмотра, ещё походит, но владелец решил его заменить

В данном случае ремень ещё в хорошем состоянии

Последствия обрыва ремня ГРМ

Загнуло 4 клапана после обрыва ремня ГРМ

Как мы уже сказали, существенных проблем после разрыва ремня ГРМ быть не должно только у одного мотора — 11183-50. А вот у остальных моделей возможны значительные поломки, которые выльются в существенные финансовые вложения! На нашем сайте развернулась баталия среди Грантоводов по поводу того, какой двигатель лучше: 8-ми или 16-ти клапанный, нам интересно и Ваше мнение.

Дело в том, что когда ремень рвется, то распределительный вал останавливается на том положении, в котором он был в тот момент. А вот коленчатый вал продолжает своё движение. В результате этого поршни с большой силой ударяют по клапанам, которые пребывали в данный момент в открытом состоянии. Клапана от этого удара сгибаются, а в редких случаях может быть даже пробит поршень, хотя такое встречается совсем нечасто. Данная ситуация называется в народе «кулак дружбы»!

Кулак дружбы

Еще одна такая же беда

С другого ракурса

Вид сверху, мотор другой

Причина — порванный ремень

Порванный в клочья ремень ГРМ

Именно по этой причине специалисты рекомендуют проводить замену ремня ГРМ даже раньше, нежели это указывает производитель автомобиля или ремня.

Полезная информация в картинках

Выводы

Конечно же, разрыв ремня ГРМ на Лада Гранта может принести немало проблем.

Но, это совсем не значит, что мы не можем ничего сделать. Существуют некоторые рекомендации, которые помогут вам снизить риск подобной поломки до минимума.

Первым пунктом необходимо тщательно относится к проверке состояния ремня. Некоторые рекомендуют проверять состояние 10 или 20 тысяч километров пробега. Также постарайтесь следить за тем, в каком состоянии пребывают сальники. Не обязательно даже заглядывать под капот, так как при их износе на асфальте будут проявляться характерные пятна.

Подскажет о проблемах и мигание аварийной лампы, которая говорит о неполадках с давлением и уровнем масла. Если такое случилось, то мотор нужно сразу же заглушить, и найти причину такого «поведения» машины.

В случае замены ремня ГРМ, запчасти должны быть использованы только оригинальные. Но даже за фирменными деталями потребуется постоянно следить.

Ремни ГРМ и генератора для Лада Гранта, Гранта FL

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 24255075100

Оригинальный ремень ГРМ Gates с роликами на 16-клапанные Приора, Гранта, Гранта FL, Калина, Калина 2, Веста, И.

Детали привода ГРМ торговой марки Gates изначально устанавливаются АВТОВАЗом на конвейере на новые автомобили и отвечают всем требованиям автопроизводителя по геометрии, надёжности и прочност..

12 590 ₽

Ремкомплект ГРМ с помпой Gates на Калина, Приора, Гранта 16 кл

Предназначен для замены вышедшего из строя штатного.Важная информация для заказа!Продукция Gates оснащена системой фирменной защиты, включающей в себя наклейку с индивидуальным номером для пр..

14 490 ₽

Комплект ремня ГРМ Gates для 8-клапанных ВАЗ 2108-2109, 2110-2112, 2113-2115, Калина, Гранта…

Детали привода ГРМ торговой марки Gates изначально устанавливаются на конвейере на новые автомобили и отвечают всем требованиям автопроизводителя по геометрии, надёжности и прочности на разры..

2 890 ₽

Ремень ГРМ GATES 5050XS для 8-клапанных Гранта, Калина 2, Приора

Детали привода ГРМ торговой марки «Gates» изначально устанавливаются АвтоВАЗом на конвейере на новые автомобили и отвечают всем требованиям автопроизводителя по геометрии, надёжности и прочно. .

2 590 ₽

Комплект ремня ГРМ DAYCO для 16-клапанных Калина 2, Калина, Гранта, Приора, Веста, Иксрей, ВАЗ 2114 Супер-Авто…

Комплект ремня ГРМ с роликами.Двигатель:11194 (1.4 л 89 л.с)21126 (1.6 л 98 л.с)21127 (1.6 л 106 л.с)21129 (1.6 л 106 л.с)Количество клапанов: 16 клапановПрименяемость: ВАЗ 2114Лада Вест..

7 390 ₽

Комплект ремня ГРМ INA для 16 кл Приора, Калина, Гранта, Калина 2, Веста, Икс Рей, ВАЗ 2114 Супер-Авто…

Комплектация: 2 ролика, 1 ремень, 1 болтДвигатель:11194 (1.4 л 89 л.с)21126 (1.6 л 98 л.с)21127 (1.6 л 106 л.с)21129 (1.6 л 106 л.с)Количество клапанов:16 клапановПрименяемость:ВАЗ 2114Л..

9 990 ₽

Ремень ГРМ Contitech на 16 кл Приора, Калина, Гранта, Калина 2, Веста, Икс Рей, ВАЗ 2114 Супер-Авто…

Ремень ГРМ для автомобилей Лада Приора, Калина, Гранта с 16-ти клапанным двигателем (16V).Внимание! В специальном поле указывайте модель и год выпуска автомобиля, а так же объем двигателя. Дви..

3 390 ₽

Комплект ремня ГРМ Marel на 8-клапанные ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Калина, Гра…

Обратите внимание! Для новых автомобилей Лада Гранта и Калина 2 данный комплект не подходит, так как количество зубьев и натяжной ролик различаются. Устанавливается на автомобили Лада Грант..

1 890 ₽

Усиленный комплект ремня ГРМ Gates для 8-клапанных ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Гранта…

3 190 ₽

Ремень ГРМ Marel Magnum с роликами (комплект) на 16кл Приора, Калина, Гранта, Калина 2, Веста, Икс Рей, Ларгус…

Ремень ГРМ с роликом «MAREL» — это комплект, включающий в себя собственно ремень ГРМ известной торговой марки «CONTITECH», а также надёжный итальянский натяжной ролик «MAREL», выполненный в м. .

6 490 ₽

Ремень ГРМ DAYCO 111 зубьев на ВАЗ 2108-21099, 2113-2115

Внимание! В комментарии к заказу указывайте модель и год выпуска автомобиля, а так же объем двигателя и количество клапанов! Производитель: DAYCO Назначение: Тюнинг деталь Применяемость: В..

829 ₽

Комплект ремня ГРМ Marel на 8 кл Гранта, Калина 2, Ларгус, Датсун

3 190 ₽

Ремень ГРМ DAYCO тефлон на 8 кл Гранта, Калина 2, Приора

Ремень ГРМ тефлон 113 зубьев для автомобилей семейств Лада Гранта и Калина 2.Внимание! В комментарии к заказу указывайте модель и год выпуска автомобиля, а также объем двигателя и количество..

2 590 ₽

Комплект ремня ГРМ Contitech CT527K2 для ВАЗ 2108-15, 2110-12 8V

Внимание! В комментарии к заказу указывайте модель и год выпуска автомобиля, а так же объем двигателя и количество клапанов! Количество клапанов: 8 клапанов Производитель: Contitech Назначе.

2 790 ₽

Ремень ГРМ DAYCO тефлон 137 зубьев для 16-клапанных ВАЗ 2114 Супер-Авто, Иксрей, Веста, Калина 2, Калина, Гран…

Обратите внимание! При заказе указывайте модель и год выпуска автомобиля, а так же объем двигателя и количество клапанов!Комплектация: 1 ременьДвигатель:21126 (1.6 л 98 л.с)21127 (1.6 л 106 л..

2 690 ₽

Ремень ГРМ Gates для 8-клапанных ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Гранта…

1 190 ₽

Ремень ГРМ Contitech 113 зуб. на Лада Гранта, Калина 8 кл

3 390 ₽

Показано с 1 по 24 из 39 (всего 2 страниц)

Высококачественные ремни газораспределительного механизма и генератора для Лада Гранта (ВАЗ 2190, 2191), Гранта FL. Выбрать из широкого ассортимента и купить с доставкой по России и оплатой при получении

‘; html += ‘

‘ + json[i][‘label’] + ‘

‘; html += ‘

‘ + json[i][‘special’] + ‘

‘; if(json[i][‘special’]){ html += ‘

‘ + json[i][‘price’] + ‘

Ресурс ремня грм гранта 8 клапанная

Автомобиль Лада Гранта популярен среди автолюбителей РФ и многих других стран. Силовые агрегаты этой модели имеют в приводе механизма ГРМ зубчатый ремень. К сожалению, бывают случаи его выхода из строя, приводящие к поломкам двигателя. Чаще всего гнутся клапана от встречи с поршнями, но иногда повреждения получают поршня, шатуны. Когда менять ремень ГРМ на Лада Гранта 16 клапанов должны знать все владельцы этой модели автомобиля, это поможет избежать значительных расходов на капитальный ремонт двигателя.

О двигателях Лада Гранта

Для комплектации этой модели производители выпускают пять модификаций бензиновых силовых агрегатов.

Все они имеют инжекторную систему питания, рабочий объём этих моторов равен 1600 см 3. Две модификации имеют по 8 клапанов в головке блока цилиндров, остальные по 4 клапана на цилиндр, то есть всего их в головке 16 клапанов. Привод механизма ГРМ всех моторов осуществляется зубчатым ремнём.

Рассмотрим более подробно 8 клапанные модификации силовых агрегатов Лада Гранта.

Мотор с индексом 11183-50 устанавливают на машину с начала её производства. За основу взят вазовский ВАЗ 2111 с небольшими доработками. Мощность этого мотора составляет 82 л. с. Существенно изменились в лучшую сторону выбросы в атмосферу отработанных выхлопных газов. Мотор показывает лучшую динамику и экономичность. В поршнях предусмотрены углубления, поэтому обрыв ремня не провоцирует повреждения в клапанном механизме. Имеет несколько повышенную шумность в работе, требуется периодическая регулировка зазоров в клапанном механизме.

Дальнейшая модернизация мотора ВАЗ 2114 получила индекс 11186. Мощность его стала равной 87 лошадок. Изменениям подвергли шатунно-поршневую группу силового агрегата, вес которой уменьшили примерно на 30%. Это не только улучшило экологические показатели двигателя, но и снизило шумность во время работы, расход топлива, но немного снизился ресурс мотора. Из-за уменьшения высоты поршня отсутствуют углубления в его головке, поэтому обрыв зубчатого ремня будет всегда сопровождаться повреждениями клапанов.

16 клапанные моторы Лада Гранта:

ВАЗ 21126 является доработанным движком ВАЗ 21124, который специалисты считают лучшим мотором из всех, которыми комплектуют Гранты. Мощность силового агрегата выросла до 96 лошадей. Этого добились увеличением числа клапанов на один цилиндр, благодаря чему улучшилась наполняемость цилиндров рабочей смесью и быстрый отвод отработанных газов. Поршня не имеют углублений поэтому загиб при обрыве ремня будет неизбежным явлением.
Доработка 21126 мотора получила индекс ВАЗ 21127, мощность которого стала равна 106 лошадиных сил. Движок стал лучше тянуть на низких оборотах. Проблема загибания клапанов при повреждении клапанов осталась.
ВАЗ 21126-77 представляет собой двигатель для Лада Гранта Спорт, мощность которого равна 120 л. с. Кроме увеличенного показателя мощности, он ничем не отличается от 21126 модели. Обрыв привода механизма ГРМ всегда сопровождается повреждениями в клапанном механизме.

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

Качества используемого изделия.
Условий эксплуатации автомобиля.
Технического состояния двигателя.
«Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

Признаки изношенного ремня

Избежать дорогостоящего ремонта можно, если контролировать состояние деталей в приводе механизма ГРМ. Это позволит своевременно обнаружить начавшийся процесс разрушения деталей в приводе, предупредить создание ситуации, когда потребуется ремонт мотора. В первую очередь обращают внимание на состояние изделия, его износ. Если изношенность высокая, можно при больших нагрузках или повышенной влажности окружающей среды вызвать проскальзывание ремня.

Повышенный износ может вызвать отклонение в сторону натяжного ролика, сильный нагрев из-за вышедшего из строя подшипника. О начавшемся износе сообщают торчащие клочки материала привода. Тревогу владельца должны вызвать появившиеся трещины, чем количество таких повреждений больше, тем меньше остаточный срок службы изделия. Появившийся блеск внешней стороны ремня свидетельствует о потере эластичности, он подлежит замене. Если привод удлинился до такой степени, что не удаётся отрегулировать его натяжение, необходима замена ремня.

Ремень ГРМ Лада Гранта 8 клапанов: обрыв, подмена

Ремень ГРМ на 8-клапанной Гранте является связывающим звеном меж распределительным валом и коленчатым валом. Ремень ГРМ Гранта 8 клапанная выступает в качестве гибкого соединения, которое обеспечивает бесшумный процесс работы (стальная цепь в старенькых движках создавала солидный шум).

Обрыв ремня ГРМ на Гранте сопровождается его постепенным разрушением. Полное разрушение ремня, на момент движения автомобиля, приводит к столкновению поршней с клапанами, в итоге которого последние испытывают различного рода повреждения, в большинстве случаев – гнутся. Единственный выход избежать повреждения клапанов – ранняя подмена ремня ГРМ, момент которой прописан в сервисной книжке авто.

Движки Лады Гранты 11183, в отличие от движков других моделей ВАЗа, нуждаются в подмене ГРМ каждые 60 тыс. км. Подмена ремня при таком пробеге является только рекомендацией производителя автомобиля.

С целью заслуги наибольшей безопасности и целостности устройств мотора автомобиля рекомендуется проводить подмену каждые 40 – 50 тыс. км. Конкретно на данном шаге начинают снашиваться ролики и помпа.

Почти всегда обрыв ремня ГРМ происходит не в итоге полного износа его структуры, а конкретно выхода из строя (клина) роликов либо помпы.

В этом случае, если же все-же ремень ГРМ Лада Гранта 8 клапанов порвался, для подмены нужно использовать последующие инструменты:

Читайте так же

ключ на «10»;
ключ на «17»;
монтажная лопатка;
особый ключ регулировки натяжения ремня ГРМ.

Выполнение работ по подмене ремня ГРМ на 8-клапанном движке соответствует ниже приведенной аннотации. Через сколько менять ремень ГРМ на Лада Приора:. Что касается 16-клапанного мотора, то аннотация фактически схожая 8-клапанному.

Подготовка к замене ГРМ

Замена ремня ГРМ на 8-клапанном движке начинается конкретно со снятия клемм с аккума, после этого уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Ремень ГРМ Приоры, какой лучше — опрос, какой выбрать ремень ГРМ для ВАЗ 2170. Для реализации такого доступа необходимо снять переднее правое колесо.

Замене ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Для чего проводится такое мероприятие? Нужно установить первый поршение в положение ВМТ (Верхняя Мертвая Точка).

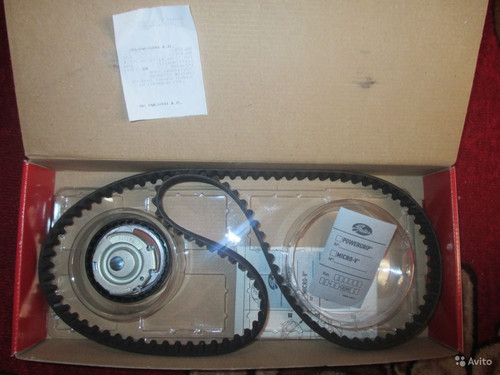

ОСТОРОЖНО ПОДДЕЛКА! ремни гейтс. комплект ГРМ Gates powergrip kit.

Как отличить оригинал от подделки. как выявить контрофактную продукцию Гейтс. Подделка ремней гейтс. компл.

Комплект ГРМ АвтоВАЗ Лада Имидж Gates

Обзор ремней ГРМ Gates: Усиленный ремень ГРМ Gates: Ролик натяжной ремня .

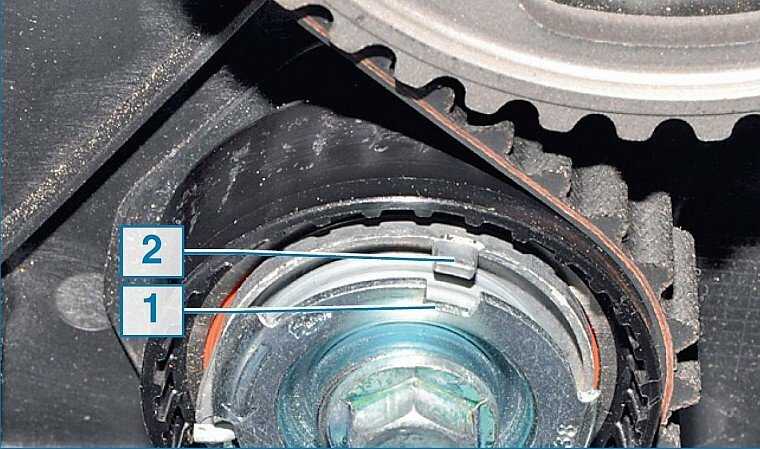

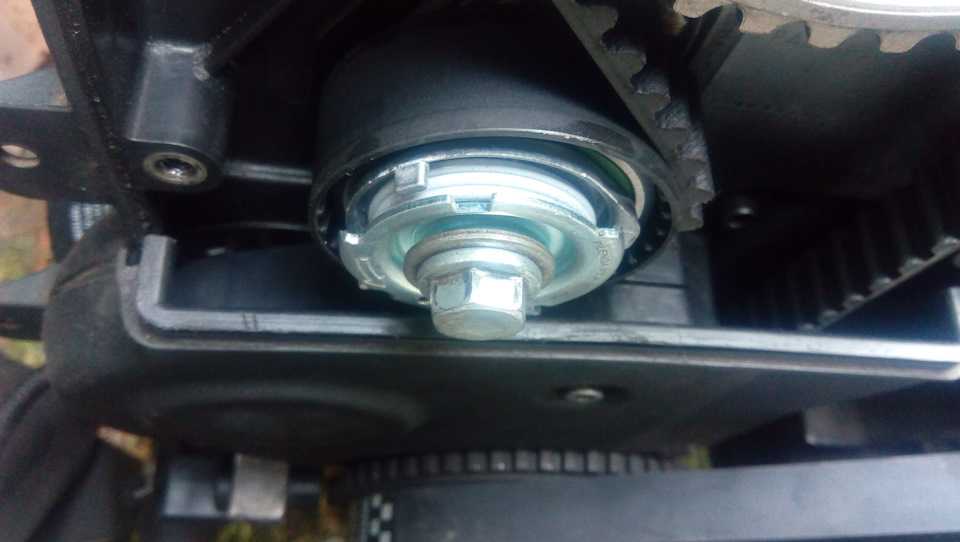

Регулировка гайки

натяжного ролика

Именно соответствующая регулировка натяжного ролика, а точнее использование Лада Гранта ремень ГРМ в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа использованного или же порванного ремня ГРМ необходимо послабить гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение. После этого можно приступать к следующему этапу.

Важно: не пытайтесь просто срезать ремень, что бы не откручивать натяжные болты. В этом случае, вы не сможете одеть новый ремень на валы.

Шкив привода генератора: выкручиваем главный болт

шкива генератора

Открутить болт шкива генератора можно обычными ключами, о которых говорилось выше в перечне необходимых инструментов. Если же болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

демонтаж заглушки в картере сцепления

зубья маховика фиксируются монтажной лопаткой, наличие которой обосновывалось перечнем необходимых инструментов.

После выполнения таких действий болт шкива генератора перестанет прокручиваться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

Демонтаж шкива генератора

Демонтаж шкива генератора необходимо выполнить непосредственно после извлечения монтажной лопатки. После того как демонтаж осуществлен, шкив необходимо положить на чистую поверхность. Наличие мусора в агрегатном узле может привести к тому, что он заклинит.

демонтаж нижней крышки привода ГРМ

Читайте так же

Процесс демонтажа нижней крышки привода ГРМ осуществляется посредством извлечения трех крепежных болтов. Надеть ремень на шкив Купил ремень на гранту 825, Какой может быть Лада Гранта. Такая конструкция имеет место в моделях двигателей Гранты 21116, а также 11186.

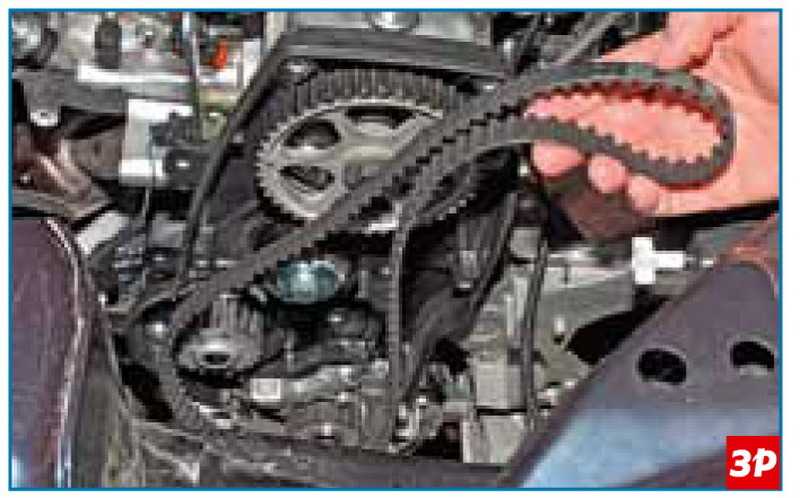

демонтаж ремня ГРМ

Последний этап – демонтаж ремня ГРМ с последующим определением состояния натяжного ролика. Процесс демонтажа ремня происходит в следующем порядке:

снятие ремня ГРМ с распределительного шкива

Именно на втором этапе ремень ГРМ Гранта демонтируется вместе с натяжным роликом. Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

На момент обратного монтажа нижней крышки ГРМ, необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Ладе Гранте остаются загадкой, в основу которой ложится не только низкое качество используемого материала в ремне, а также низкое качество сборки агрегатных узлов, через которые проходит ремень ГРМ.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобиля угнаться за Евро-3/4. Именно желание подогнать автомобиль к этим стандартам привело к вышеупомянутым негативным моментам в ежедневной эксплуатации автомобиля.

Несмотря на утверждения производителя о качестве Гранта ремень ГРМ и пороге его личного пробега в 200 000 тыс. км, он рвется уже на 70 – 80 тыс. км. Ремень ГРМ Приора/Калина, какой лучше?. Хорошим и достойным решением замены может стать ремень с роликами Gates.

Именно Лада Гранта от приоры ремень ГРМ подойдет к Ладе Гранте и не станет причиной преждевременного выхода из строя. Цена на ремень ГРМ на Гранту позволяет менять его каждые 50 000 тыс. км, что, в свою очередь, снизит вероятность возникновения других статей расходов относительно ремонта клапанов двигателя.

Выпуск отечественной модификации Лада Гранта осуществляется уже на протяжении нескольких лет. Автомобиль обзавелся весомым доверием, благодаря своему приемлемому качеству и уровню исполнения, а также присутствию нескольких различных версий по комплектации.

Сегодня разберемся с тем, когда менять ремень ГРМ, а также какой ремень ГРМ лучше.

Немного общих положений о ремне

ГРМ в любом моторе служит для обеспечения своевременности впуска подготовленной смеси и выпуска отработавших газов. Состав этого узла подразумевает присутствие таких элементов:

распределительного и коленчатого валов;
самих клапанов с сальниками, пружинами, направляющими втулками и прочими деталями.

Какой ремень ГРМ лучше? Особняком в указанном механизме позиционирован ременной механизм, выступающий в роли связывающего звена между распределительным (или двумя) и коленчатым валами. Именно ременной привод способен обеспечить синхронизацию в функционировании элементов, входящих в комплект ГРМ.

Отыскать этот важный элемент на моторе не составит больших усилий. Для этого стоить только открыть крышку капота Лада Гранта и перед вами возникнет закрытый специальным кожухом. Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенной величиной шага.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

фильтра салона;
аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

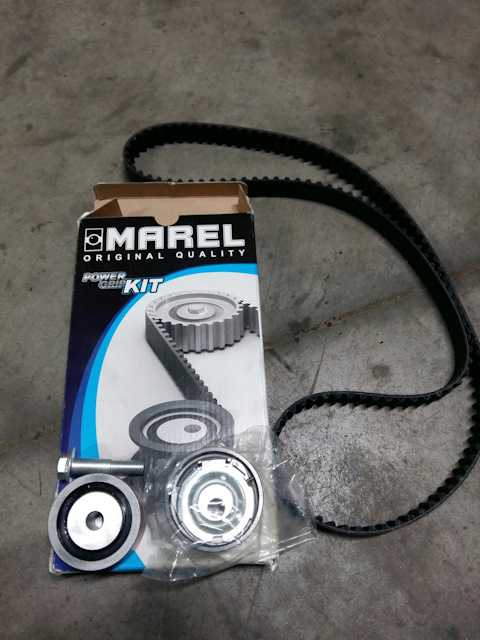

Несколько советов по процедуре замены

Если вы задались целью заменить компонент самостоятельно, то не следует пренебрегать некоторыми нижеприведенными рекомендательными положениями. В частности не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После навески ремня требуется его правильная натяжка. Это выполняется посредством применения специализированного ключа. Некоторые «деятели» возразят, мол, можно и без него обойтись. Однако здесь качественный результат осмелиться гарантировать весьма проблематично.
Усилие, прилагаемое к ветви ремня (при развороте ее на 90-градусный угол), расположенной между двумя валами (общеизвестными: распределительным и коленчатым), не должно превысить значения в 20 Нм, однако достигать показателя менее 15 Нм также не следует. Если «попадание» в обозначенный интервал параметров отсутствует, то это свидетельствует о некорректной натяжке ремня. Следствие одно – новая регулировка!

Каковы признаки изношенного ремня?

Обозначенные факторы позволят точно определить момент начала появления повреждений на ремне Лада Гранта, что предотвратит неожиданное наступление выхода его со строя (обрыва). Когда менять ремень ГРМ, как понять что он изношен?

В числе первичных признаков присутствует значительная степень износа материала. Этот факт без труда спровоцирует соскальзывание или обрыв «расходника» при несущественной нагрузке на мотор или в условиях повышенной атмосферной влажности.
Появление износа зачастую провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может подтвердить повышенный нагрев подшипника и торчащие в стороны тканевые остатки стертых кордов, применяемых для армирования резиновой основы ремня.
Следующим признаком будет факт присутствия трещин и отслоений. Чем большее количество данных дефектов, тем выше шанс скорейшего обрыва ремня.
Если у обратной поверхности появляется излишняя твердость, то ее может выдать наличие блеска. Этот фактор, связанный с утерей эластичности, свидетельствует о потери достаточного контакта ремня со шкивами.
При эксплуатации возможно удлинение ременной поверхности, что может спровоцировать его перескакивание на зубьях шкива вала. Замена ремня в таком случае однозначна.
Выход со строя ролика, как прямое свидетельство неправильного расположения ремня по отношению к своей рабочей плоскости.

Какие ожидают последствия обрыва?

Как было оговорено, никаких проблем с мотором Лада Гранта в версии 8 клапанов, при обрыве ременной передачи не возникает только в версии агрегата «11183-50». Остальные двигатели подвержены риску выйти со строя при обозначенном неприятном инциденте.
Ввиду этого среди «Грантаводов» развернулся спор по поводу преимуществ моторов LADA Granta с 16 и 8 клапанов, и у какого агрегата их больше. Ваша точка зрения также будет весьма интересной.

При обрыве ременной передачи остановка распределительного вала происходит в положении, соответствующем непосредственно моменту поломки. В отличие от него, коленчатый вал подвержен продолжению вращения. Это и вызывает удар поршней по тем клапанам, которые в заданный момент находились в открытой позиции. Далее происходит изгибание последних, но иногда случается пробой днища поршня. По-народному «кулак дружбы»!

Именно основываясь на данном факте, специалисты склоняются к рекомендации менять комплект ГРМ ранее заявленного производителем необходимого для этого действия срока.

Выводы

Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.

1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.

2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.

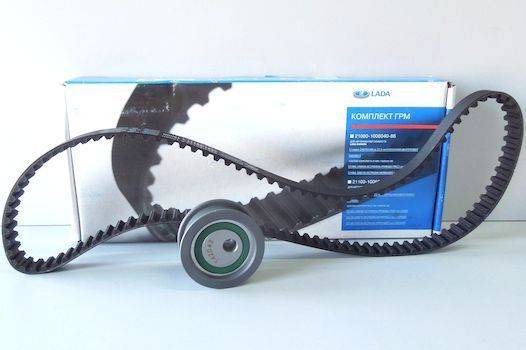

4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

На какой гранте не гнет клапана. Какой лад у гранты гнет вентиль как узнать

Серджио Маркионне сказал: «Сначала вам придется меня застрелить» на вопрос о возможности выхода в сегмент внедорожников. Времена меняются, рынки развиваются, и итальянский производитель суперкаров подтвердил, что активно разрабатывает свою первую модель скоростного внедорожника. Он будет сильно отличаться от любого внедорожника на рынке.

Идея Ferrari по разработке внедорожников является спорным, даже в глубине штаб-квартиры компании, но, пожалуй, самым гарантированным способом увеличения прибыли и привлечения новых клиентов. Porsche, Bentley, Lamborghini и Rolls-Royce уже вышли на арену, а к концу 2019 года к ним присоединился Aston Martin. Модель Ferrari не будет выпущена до 2022 года, поэтому компания опоздает в тренде. У этого подхода есть плюсы и минусы. Ferarri нужно приложить немало усилий, чтобы выделить свою модель, но она находится в идеальном положении, чтобы извлечь ценные уроки из своих конкурентов.

У внедорожника Ferrari пока нет названия, но внутри компании он называется Purosangue, что в переводе с итальянского означает «чистокровный». Это говорит о многом. У него будут некоторые внедорожные функции, но по большей части он не предназначен для бездорожья. И как известно, это будет Феррари с нуля, а не переделанная версия. существующий автомобиль. Британский журнал Autocar узнал, что Purosangue будет построен на модульной платформе, предназначенной для поддержки автомобилей с передним и средним расположением двигателя, что необычно для сегмента внедорожников. Эта компоновка чаще всего ассоциируется с низкими спортивными автомобилями. Также ожидается полный набор электроники и другие дополнения. Технический директор Ferrari Майкл Лайтерс подчеркнул, что модель будет не похожа ни на что другое на рынке. Спецификации также пока недоступны и, скорее всего, еще не завершены. Ferrari обладает впечатляющей стабильностью благодаря выбору 8- и 12-цилиндровых двигателей. Неподтвержденные слухи также указывают на гибридную версию с подключаемым модулем, построенную на основе еще не раскрытого двигателя V6. Полный привод будет стандартным, как и автоматическая коробка передач.

Purosangue не будет первым четырехместным автомобилем Ferrari , но станет одной из самых семейных моделей, которые когда-либо производила компания. Владельцы смогут кататься на нем каждый день круглый год. Поэтому будет удобно и водителю, и пассажиру. Инженеры полагаются на электронную магию (например, подвеску с электронной регулировкой). Внедорожник получит все функции, которые покупатели ожидают от современного роскошного автомобиля, такие как проекционный экран и современная информационно-развлекательная система.

В конструкторском отделе двигателей Волжского автозавода выяснили, чем новый агрегат лучше предшественника и какие для этого потребовались переделки.

Модернизацию восьмиклапанного двигателя ВАЗ-21114 приблизили два крупных события: вывод Гранты на рынок и переход всего модельного ряда на следующую экологическую ступень — Евро-4. И хотя старый 1,6-литровый, несмотря на солидный возраст (его корни уходят в середину 80-х годов прошлого века), не выглядел немощным старичком, новые стандарты и веяния требовали обширных изменений. При этом, как это часто бывает, пространство для маневра мотористов сузило финансовые рамки.

Поэтому пошли по уже проторенному пути. Ведь несколькими годами ранее обновление пережил 16-клапанный двигатель того же объема (ВАЗ-21126), на котором были опробованы некоторые технические решения. Причем унифицировать удалось не только подход, но и многие детали, например, шатун с вкладышами, поршневой палец и кольца. Блок цилиндров, хоть и со своим индексом, но точно такой же, как у двигателя ВАЗ-21126: с дополнительными форсунками для охлаждения поршней маслом и пластинчатым хонингованием стенок цилиндров, что сокращает время обкатки.

Однако в точности скопировать все изменения не удалось: сложнее организовать рабочий процесс в моторе с двумя клапанами на цилиндр. Тем более, что требования к модернизированной восьмиклапаннице оказались более жесткими. Взять хотя бы ресурс — 160 тыс. км у ВАЗ-21126 и 200 тыс. км у ВАЗ-21116. Что было изменено и почему, расскажут фотографии с подписями.

Новый Н-модуль впуска испытан на промежуточной версии — двигателе ВАЗ-11183-50 (с коллектором Евро-4, но с тяжелой шатунно-поршневой группой). Даже без облегчения, только за счет оптимизации впуска и выпуска удалось улучшить основные характеристики.

Модернизированный агрегат получил более длинные каналы, что позволило увеличить крутящий момент, приблизившись к показателям шестнадцатиклапанника. В то же время у ВАЗ-21116 его пик достигался на 700–800 об/мин ниже. Другая важная особенность: на входе дроссельной заслонки ресивера теперь установлен электромеханический модуль (общепринятое название «е-газ»), а от педали акселератора к двигателю протянуты не трос, а провода. Таким образом, блок управления получил возможность полностью контролировать подачу не только бензина, но и воздуха в цилиндры. Это на благо не только экологии, но и безопасности, ведь многие электронные помощники (их список на моделях ВАЗ скоро пополнится) удерживают машину на траектории, в том числе дозируя тягу.

Массы шатунно-поршневых групп двигателей ВАЗ-21114 (тяжелая ШПГ, указана в скобках) и ВАЗ-21116 (облегченная ШПГ).

В бывшем коллекторе с цилиндрическим блоком четыре канала, идущие от двигателя, сходились почти в одну точку – потоки выхлопных газов сталкивались, создавая дополнительное противодавление.

В модернизированном увеличена длина труб, а уплощенная форма блока позволила изменить схему их входа в «бочку»: потоки были разбавлены, соответственно снижены сопротивления и потери.

Стандарты компоновки и шума не позволяли сделать каналы еще длиннее: чем длиннее каналы, тем громче звук. Кроме того, чем дальше коллектор удален от двигателя, тем медленнее он прогревается и тем дольше работает. Результат: после запуска из выхлопной трубы вылетает больше вредных веществ.

Одним из самых трудоемких процессов был подбор поршня. Поначалу мотор хотели оставить «бесштыревым» (при обрыве ремня ГРМ клапана не гнут), поэтому первые поршни были с отверстиями на дне. Но от этой идеи отказались: из-за повышенной термической нагрузки в утоненных местах появились микротрещины, что сказалось на ресурсе. Так как в восьмиклапанном двигателе часть камеры сгорания находится в поршне (только так можно обеспечить нормальный процесс сгорания), то размер так называемого корыта (нем. Mulde — полость, корыто) был выбран — углубления в днище.

Из-за критической температуры в зоне первого поршневого кольца пришлось ввести дополнительное анодирование канавки. Кстати, 16-клапанные моторы испытывают в этой зоне меньшие тепловые нагрузки и поэтому обходятся без дополнительной обработки.

Новый поршень имеет еще одно любопытное и очень важное для наших условий отличие. На юбку нанесено графитовое покрытие, снижающее вероятность задиров при холодном пуске. Не исключено, что ВАЗ-21116 разделит графитизацию с 16-клапанными агрегатами.

Восемь показателей мощности и крутящего момента клапанных двигателей ВАЗ: 21114 — с относительно тяжелой ШПГ; 11183–50 — с тяжелой ШПГ, но с новыми входом и выходом; 21116 — полностью модернизированный.

Еще более масштабные изменения в головке блока. За счет видоизмененной камеры сгорания он вырос в высоту на 1,2 мм — такую регулировку можно произвести без капитальной переналадки оборудования, работающего в заводских цехах.

С помощью компьютерного моделирования подобраны оптимальные проходные сечения газовых каналов, повышена их пропускная способность и снижены входные потери. Так как мощность увеличилась, двигатель стал более термически нагруженным, поэтому пришлось включить в него дополнительную операцию технологического процесса — термообработку. Кстати, его проходят все 16-клапанные головки. Кроме того, ради более эффективного отвода тепла увеличено сечение каналов охлаждения, но только тех, которые действительно в этом нуждаются.

Повысили надежность газового стыка за счет введения двухслойной металлической прокладки: она обеспечивает более высокие удельные давления и герметичность при меньшем усилии затяжки. Это позволило уменьшить диаметр болтов, стягивающих головку и блок цилиндров (с М12 до М10). Плюсы не только в снижении веса и экономии металла: чем меньше момент затяжки, тем меньше деформируются цилиндры. Конечно, счет идет на микроны, но именно такие мелочи и влияют на надежность и ресурс.

Поскольку при обрыве ремня ГРМ на двигателе ВАЗ-21116 поршни встречаются с клапанами, одной из важных задач была разработка более надежного и долговечного привода.

Доверенный партнер Gates помог выбрать ремень. Серийный образец полностью удовлетворил основным характеристикам: работал при температуре от -40 до +45 ºС и не требовал замены в течение всего срока службы двигателя. Да-да, раньше 200 тыс. км его менять не придется! И затянуть тоже — об этом позаботится автоматический натяжитель.

Не только избавляет от лишней эксплуатации, но и обеспечивает правильное натяжение, что влияет на ресурс не в меньшей степени, чем на качество самого ремня. Если перетянуть, страдают подшипники роликов и водяной помпы. Последний, кстати, тоже модернизировали: установили более надежный подшипник и сальник, а также повысили производительность (узел от шестнадцатиклапанника, только со шкивом для узкого ремня).

Привод теперь защищен от механических повреждений закрытым пластиковым кожухом с герметичными уплотнениями.

Модернизация восьмиклапанного двигателя для переднеприводных моделей заняла два года. Основными целями были снижение расхода топлива и повышение динамических характеристик за счет снижения механических потерь двигателя, а попутно — снижения вредных вибраций и шума. И, конечно же, повышенная надежность. Стандарты Евро-4 требуют, чтобы двигатель сохранял исходные параметры выбросов в два раза дольше – до 160 тыс. км. А ресурс мы увеличили почти вдвое: со 120 тыс. до 200 тыс. км. Шатунно-поршневая группа ВАЗ-21116, как и шестнадцатиклапанная, покупная. В дальнейшем часть деталей мы планируем производить сами, а часть продолжим закупать у зарубежных партнеров из группы Federal Mogul, которые намерены локализовать производство комплектующих в России. Мы также учитываем интересы альянса Renault-Nissan. Если выпуск моторов будет расти, то разумно будет закупить дополнительное оборудование и организовать производство деталей шатунно-поршневой группы в Тольятти.

Принимая решение о покупке нового АвтоВАЗа, многие задаются вопросом, гнутся ли клапана на 8-клапанном двигателе Лада Гранта? У потенциального автовладельца есть все основания для беспокойства по этому поводу, так как подобный дефект был характерен для предыдущих моделей этого производителя. Например, при нарушении целостности ремня ГРМ на 16-клапанной Ладе Приора наблюдалась деформация, после которой приходилось производить сложный и дорогостоящий ремонт, причем иногда менялись не только клапана, но и поршни. (поршень пробивался, в некоторых случаях разрушался даже шатун), либо вся головка распределительного механизма целиком.

Причина отказа

Ни для кого не секрет, что прототипом 8-клапанной Лады Гранты была Лада Калина с ее крепким мотором и другой конструкцией, где ни поршни, ни клапана ни в каком положении не доходили друг до друга. Что касается Lada Granta, то на данный момент в наследство досталась только модель стандартной модификации.

Владельцам «Норма» с ее 8-клапанным двигателем и упрощенной конструкцией шатуна и поршня повезло гораздо меньше.

При обрыве ремня на газораспределительном механизме наблюдается загиб на клапанах из-за контакта с поршнями, при этом требуются немедленные ремонтные работы со вскрытием двигателя, так как обычная замена ремня уже не поможет.

Трудно поверить, что почти одинаковые двигатели могут так сильно отличаться в работе. Впрочем, этому есть простое объяснение – 8-клапанные двигатели Standard требуют специальных выемок на поршнях, поэтому при обрыве ремня ГРМ на Lada Granta клапана с ними не встречаются. Модели с упрощенным шатунно-поршневым механизмом, в свою очередь, оснащены короткими поршнями без углублений. Поэтому обрыв ремня ГРМ на такой 8-клапанной Гранте чреват деформацией.

Возможное решение

Как показывает история эксплуатации такого рода двигателей, основной причиной обрыва ремня являются попытки завести автомобиль с «толкателя», что категорически запрещено. А все потому, что энергия, передаваемая от колес через трансмиссию к двигателю, превышает ту, которую выдает стартер. Поэтому в момент запуска двигателя с рывка ремень от большого усилия может просто перескочить на несколько зубцов и автомобиль не сможет завестись. Будь осторожен.

По возможности лучше «прикурить» машину от другого автомобиля во избежание возможной поломки.

Также необходимо следить и вовремя менять ремень ГРМ. Когда и как это сделать, мы расскажем в следующей статье.

Двигатель Лада Гранта 8 клапанный объемом 1,6 литра На данный момент самый популярный среди покупателей бюджетный седан. Конструкция мотора хорошо известна не только в официальном сервисе, но и в любом гараже. Поэтому ремонт и обслуживание этого мотора не вызывает затруднений и стоит относительно недорого. Сегодня мы поговорим об этом двигателе более подробно.

Бензиновый силовой агрегат Lada Granta ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1,6 л заменил инжекторный двигатель ВАЗ-11183, развивающий 82 л.с. Новая облегченная поршневая группа от Federal Mogul позволила повысить мощность и экономичность силового агрегата. Конечно, мотор не отличается феерической динамикой и малым расходом топлива, но относительно простая конструкция и ремонтопригодность делают его хорошим вариантом для наших суровых условий эксплуатации.

Что касается устройства технической части, то в его основе лежит чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной масляный поддон двигателя. В приводе ГРМ Lada Granta 8-кл. стоит ремень. Восьмиклапанный механизм ГРМ не имеет гидрокомпенсаторов, регулировка клапанов происходит редко, но процесс достаточно кропотливый. Нужно подобрать «пятаки» разной толщины и уложить их между кулачками распредвалов и днищами стаканов толкателей. Первый раз такую процедуру проводят при так называемом нулевом ТО, после 3000 км пробега.

Вечный вопрос гнут ли клапана на двигателе Гранта ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня клапана гнутся! В паре к мотору прилагается 5-ступенчатая коробка передач. механическая коробка передач, других вариантов нет.

Двигатель Лада Гранта 1.6 (87 л.с.), расход топлива, динамика

Рабочий объем — 1597 см3
Количество цилиндров/клапанов — 4/8
ГРМ — ремень
Диаметр цилиндра — 82 мм
Ход — 75,6 мм
Мощность л.с./кВт — 87/64 при 5100 об/мин
Крутящий момент — 140 Нм при 3800 об/мин
Максимальная скорость — 167 километров в час
Разгон до первой сотни — 12,2 секунды
Расход топлива по городу — 9,0 литров
Расход топлива в смешанном цикле — 6,6 л
Расход топлива по трассе — 5,8 л

ГРМ Лада Гранта 8 клапанов

1 — зубчатый шкив коленчатого вала
2 — зубчатый шкив насоса охлаждающей жидкости
3 — ролик натяжной
4 — крышка задняя защитная
5 — шкив распределительного вала
6 — ремень ГРМ
А — прилив на заднюю защитную крышку
Б — метка на шкиве распредвала
С — метка на крышке масляного насоса
D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора является расположение водяной помпы (помпы), которая приводится во вращение одноименным ремнем ГРМ. То есть при утечках охлаждающей жидкости или характерном шуме/свисте/гуле в районе привода ГРМ проверка ремня обязательна. Если раскрошится подшипник помпы и слетит ремень, то помимо замены корпуса водяной помпы и ремня придется еще и перебирать ГБЦ, удаляя оттуда погнутые клапана.

Многие автовладельцы Лада Гранта часто слышат противоречивые высказывания о клапанах от других водителей. Мол, из-за обрыва ремня ГРМ часто гнет клапана на Гранте Лифтбек.

Погнут клапан в руке

Так это или нет, ответим в этой статье. Забегая вперед, отметим, что основание штока клапана гнется, но не на всех моделях.

Модификации 8 и 16 клапанных двигателей Лада Гранта

На автомобиль этого семейства устанавливается один из пяти типов силовых агрегатов, а именно:

8 кл: ВАЗ-11183-50, ВАЗ-11186;
16 кл: ВАЗ-21126, ВАЗ-21127, ВАЗ 21126-77.

Изгиб стержня клапана характерен для всех вышеперечисленных модификаций силовых агрегатов, за исключением ВАЗ-11183-50. Причина кроется в отсутствии дефекта конструкции газораспределительного механизма (ГРМ).

В случае внезапного обрыва приводного ремня распределительный вал продолжает вращаться, а коленчатый вал немедленно останавливается из-за отсутствия вращательного движения.

При остановке коленчатого вала поршни цилиндров ударяются о ножки (седла) клапанов. Последствия: деформация конструкции, поломка металлического основания.

Как не допустить загиба клапанной базы

Соблюдение интервалов технического осмотра — правило №1 для предотвращения внезапных поломок автомобиля.

Клапана 7 штук гнутые в ряд

Работа ГРМ подробно рассмотрена в статье https://сайт/remen-grm-na-lade-granta/. Напомним лишь, что производитель рекомендует замену ремня ГРМ каждые 40 000 км.

Нарушение срока технического осмотра автомобиля увеличивает риск его дальнейшего использования, создавая аварийную ситуацию на дороге.

Отзывы

№	Положительный
1.	Василий: У меня Гранта с двигателем ВАЗ-11183-50, работает исправно. Резких разрывов ГРМ не допускаю, всегда выдерживаю интервал в 40 000 км.
2.	Константин: год назад купил с двигателем ВАЗ-21126. Слышал, что клапана часто гнет, но строго следую требованиям инструкции, ремни покупаю только качественные.
3.	Владлен: один раз был обрыв ремня на Гранте, по моей вине, так как просрочил сроки. С тех пор я никогда его не нарушал.
4.	Игнат: машина все еще на сервисном обслуживании строго соблюдаю интервалы. Нарушения не допускаются.
5.	Иван: еще до покупки Лады Гранты слышал о проблеме с изгибом. Соблюдение сроков технического обслуживания является главным фактором безопасности.
	Отрицательный
1.	Виталий: У меня порвался ремень ГРМ уже на 150000 км. Машина новая, еще на гарантии. Это не моя вина, потому что сроки не истекли. Отдал в мастерскую для устранения неисправности.
2.	Кирилл: подал в суд на дилера автомагазина. После установки нового ремня ГРМ он порвался на 7000 км. В данный момент машина находится на СТО.
3.	Славик: У меня сломались ножки клапанов на 30000 км. Очевидно, что ремень ГРМ был неисправен. Автомобиль находится на СТО, мастера устраняют неполадки.

Заключение
Гнут ли клапана на Лада Гранта Лифтбек? Да.

Проблема изгиба стержней клапанов существует и известна производителю. Вероятность внезапной поломки предотвращается соблюдением сроков технического обслуживания.

Экономия на обслуживании машины только увеличивает риск поломки.

Характеристики и отзывы. Двигатель повышенной мощности

Двигатель 11186 представляет собой минимальную силовую установку по мощности. Чьи стандартные автомобили Лада Гранта и Лада Калина комплектуются. Двигатель ВАЗ 11186 стандартно агрегатируется с механической коробкой передач. Старт серийного выпуска двигателя приходится на 2011 год. Экологические нормы Евро-4.

Двигатель конструктивно выполнен в виде рядной бензиновой четверки объемом 1586 куб.см. Максимальная мощность, составляющая 87 л.с., достигается при 5100 об/мин. Максимальный крутящий момент 140HM выдает при 3800 оборотах.

Является второй итерацией доработки классического переднеприводного двигателя 21083. Предшественник — двигатель ВАЗ 21114 объемом 1,6 литра. Мотор имеет дополнительный индекс ВАЗ 21116. Основное отличие заключается в применении к поршневой системе 11186 производства ОАО «АвтоВАЗ», а не Federal Mogul.

Заявленный ресурс двигателя 200 000 км. Фактический пробег до первого капремонта не регистрируется. Практики контроля литературных автомобилей на ходу у российского производителя нет. По имеющимся непроверенным отзывам, реальный пробег превышает ресурс 21114, но не дотягивает до заявленного.

Конструкция двигателя SOHC. Один распределительный вал расположен в верхней части двигателя. Соответственно имеем 8 клапанов, по 2 на цилиндр. Привод распределительного вала осуществляется с помощью ремня. В процессе эксплуатации ремень замены не требует, так как заявленный ресурс ремня совпадает с ресурсом двигателя. Натяжение ремня автоматическое, заложено конструктивно.

Форсунка системы подачи топлива с электронным управлением. Свечи зажигания стандартные А17ДВР. Искровая подача осуществляется блоком зажигания по схеме 2-2, т.е. одновременно подается искра в два цилиндра

Доработка применяемая в двигателе

Для обеспечения нормального температурного режима 95с при использовании бензина с октановое число не ниже 95, система охлаждения доработана. Изменено в сторону увеличения площади прохода охлаждающих каналов, увеличен объем тосола.

Проведены изменения внутренних каналов головки двигателя. Для обеспечения повышенного вторичного расхода антифриза на двигателе установлена помпа от 16-клапанного двигателя. Кроме того, изменена конструкция термостата.

С целью снижения расхода топлива и повышения надежности двигателя произведены серьезные доработки. Двигатель установлен облегченный почти на 40% по сравнению с двигателем ВАЗ-21114 шатунно-поршневой группы. Это изменение позволило уменьшить не только вес самого двигателя, но и, что более важно, уменьшило инерционность всей системы. Конструктивное новшество позволило увеличить заявленный ресурс до капитального ремонта.

Внешне мотор также отличается от своего предшественника. Установлен более длинный впускной тракт, что позволило добиться более высокого значения крутящего момента и приблизить показатели 8-клапанного двигателя к 16-клапанному.

Выпускной коллектор имеет удлиненные патрубки и более объемный резонатор, что значительно облегчает дыхание выхлопного двигателя, так как снижается аэродинамическое сопротивление выходного тракта.

Изменен кронштейн крепления генератора с возможностью регулировки приводного ремня, применяя эксцентриковый натяжной ролик. Эта конструкция также применяется на ВАЗ Veste Automotors.

Отработанное топливо

Двигатель рассчитан на использование топлива с октановым числом не ниже 95. Использование 92-го бензина, по данным производителя, недопустимо.

Масло отработанное

Согласно паспортным данным и инструкции по технической эксплуатации силовой установки применяются синтетические и полусинтетические масла. Использование минеральных моторных масел не предусмотрено. Вязкость масла подбирается исходя из климатических особенностей региона эксплуатации.

В качестве масла максимально используется моторное масло Роснефть.

Периодичность и стоимость

Регламентированная периодичность 15000 км пробега или 1 год в зависимости от того, что наступит раньше. Календарный срок службы устанавливается исходя из критериев сохранения смазывающих свойств моторного масла с учетом его возможного окисления. Фильтрующий элемент системы подачи воздуха меняется каждые 30 000 км, как и свечи зажигания.

Первая регулировка клапанов производится после обкатки двигателя при прохождении ТО-0, затем 15 000 км при -1 и далее с интервалом 30 000 км. Датчик кислорода меняется на ту-5 (75000 км), а ремень привода генератора меняется при пробеге 90,000 км.

Средняя стоимость тогда с учетом проверки остальных систем автомобиля без стоимости расходных материалов не превышает 5000 руб.

Основные неисправности

Конструктивно заложена возможность погнуть клапана при перерезке ремня ГРМ. Использование исключительно оригинального ремня позволяет избежать этой проблемы. Проблема может возникнуть при некачественной сборке, что бывает редко, или при выходе из строя системы натяжения ремня. Если случится аварийная ситуация, то раздатку и даже коленвал можно подвести.

После проведения ремонтных работ без замены коренных и шатунных вкладышей давление в маслосистеме может упасть, а расход масла увеличиться. Определить продув клапана при фактическом обрыве ремня в условиях эксплуатации не представляется возможным, так как отсутствуют открытые данные производителя по такой неисправности.

Замена ремня ГРМ не регулируется программами.

Троекция, пропуск зажигания. Выход из строя блока розжига. Неисправность возникает из-за брака в самом блоке. Блок не переустанавливается и полностью заменяется.

Перегрев. Связано с загрязнением поверхности радиатора охлаждения. Еще одна причина – неисправность термостатического элемента, который может болтаться в открытом или закрытом положении. Наиболее часто встречается кодирование элемента термостата в открытом положении, что выражается в пониженной рабочей температуре двигателя.

Клапаны Шуп. Это нормальный эксплуатационный износ. Устраняется подбором регулировочных шайб.

Двигатель глохнет на холостом ходу или в движении. Проблема с электронными датчиками, которыми оснащен двигатель. В основном проблема решается заменой датчика массового расхода (ДМРВ)

Плавающая скорость холостого хода. Причина в проблеме с датчиком холостого хода или из-за наличия подачи воздуха на вакуумный усилитель тормозов (необходимо проверить трубопроводы на наличие повреждений).

Повышенная скорость на холостом ходу. Данная неисправность указывает на прорыв трубопровода всасывания газа резца.

Доработка и тюнинг двигателя

Как вариант для увеличения мощности двигателя возможен чип-тюнинг, с целью снятия ограничения по экологическому классу. Суммарный прирост приростов мощности не превысит 2-5%.

Замена распредвала. Это экономически нецелесообразно, как и установка турбонаддува. Замена распредвала и ресивера снимет с двигателя 100 л.с. Если дополнительно доработать каналы ГБЦ, можно выиграть дополнительно 20 л.с.

Для проведения таких доработок в первую очередь необходимо изменить конструктивную схему двигателя с SOHC на DOHC. То есть необходимо заменить ГБЦ на 16 клапанную с двумя распредвалами. Такая замена даст увеличение возможной мощности 8 клапанных моторов до 120 л.с. Без существенного влияния на общий ресурс двигателя.

По сути доработка двигателя сводится к переделке его в 16 клапанную версию с возможностью дальнейшей доработки и увеличения мощности.

01.06.2017

Дублированная версия Lada Kalina под названием Granta появилась на рынке в 2011 году. От предшественницы Гранту отличает другой экстерьер и более простая начинка. Под капотом Lada Granta располагаются бюджетные моторы на 8 клапанов, а на более дорогих версиях Гранты 16-клапанные моторы.

Двигатель ВАЗ 21114/11183 1,6 л

Автовазовский двигатель 21114/11183 объемом 1,6 литра стал развитием двигателей 0,83-го и 2111 с более высоким БК и увеличенным ходом поршня.

В качестве положительных моментов отмечают тяговитость, надежность и эластичность мотора, наряду с повышением экологических показателей, наряду с повышением экологических характеристик.

Мотор «Калина» имеет систему впрыска, четыре цилиндра, верхнее расположение распредвала. Ременной привод ГРМ не гнется за счет фаз газораспределения.

Недостатки моторной гаммы ВАЗ 21114/11183 связаны с необходимостью регулирования зазоров клапанов, расположением дизеля, шумами и стуками, стуками и нарушением температурного режима из-за возникающего термостата. 3.

Двигатель ВАЗ 21116/11186 1,6 л

Силовой агрегат 21116/11186 стал улучшенной версией 21114 и отличается от предшественника использованием марки Federal Mogul легче, чем на 39%. При этом блок цилиндров был получен от ВАЗ 21126.

К несомненным достоинствам нового двигателя следует отнести снижение шума, расхода бензина, улучшенные эконормы и повышенную мощность. При этом привод ремня ГРМ при срезании клапанов.

В отличие от предшественника, двигатель 21116/11186 получил от производителя меньший ресурс – 200 тысяч километров.

К основным проблемам следует отнести стуки из-за неотрегулированных клапанов, ходов, плавающих оборотов. При неисправном термостате двигатель не греется. Глухие звуки Тала указывают на проблемы с коренными подшипниками коленчатого вала или шатунными вкладышами. 2+.

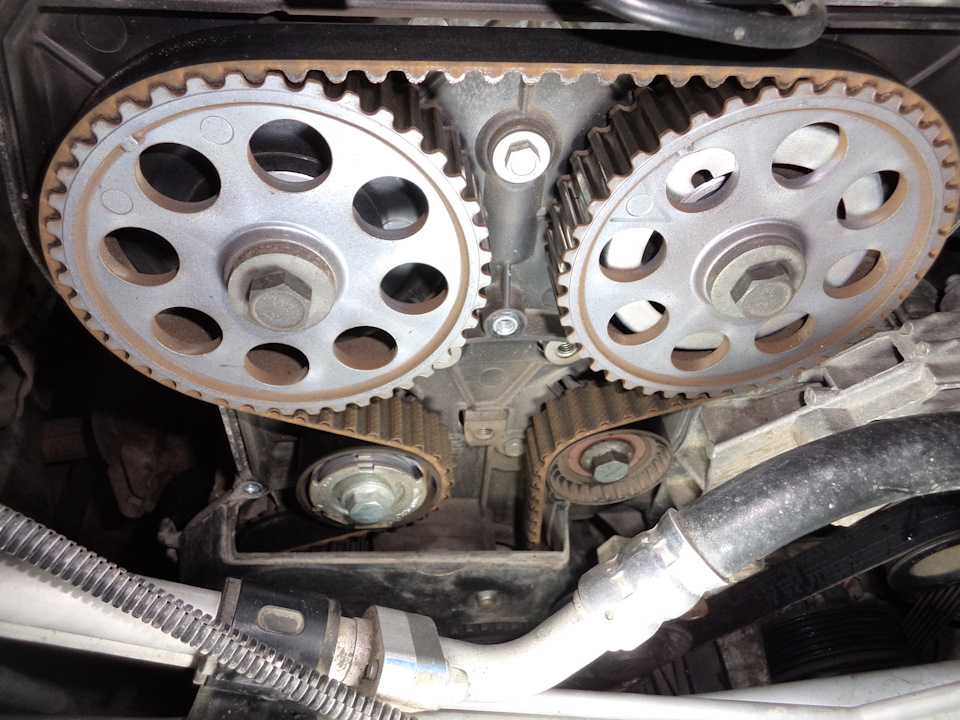

Двигатель Приора 21126 1.6 16 клапанов

Силовой агрегат 21126 стал преемником мотора 21124 но с облегченной 39% САУ. Канавки под клапаны уменьшились, а ремень ГРМ получил автоматический натяжитель. Более качественная обработка поверхностей БЦ заставляет проводить хонингование цилиндров в соответствии с высокими требованиями компании Federal Mogul.

Мотор 21126 получил инжекторную систему питания, четыре цилиндра, верхнее расположение распредвалов.

В целом двигатель позиционируется как современный, надежный и комфортный для городских поездок.

К недостаткам можно отнести потерю работоспособности из-за низкой компрессии в цилиндрах. Ремень ГРМ при обрезке клапанов. Нестабильная работа связана с проблемами давления топлива, неисправности дроссельной заслонки или датчиков. 3+.

Двигатель 21127 приора

Новый двигатель от АвтоВАЗ 21127 приора стал продолжением 21126-го и создан на базе доработанного двигателя 21083.

Двигатель получил систему впрыска, 4 цилиндра, верхнее расположение распредвалов и ременный привод ГРМ.

К особенностям приоры 21127 относится наличие системы впуска с резонансной камерой, регулирующей объем. Наряду с этим вместо ДМРВ применяется ДАД+ДТВ, что позволило избавиться от плавающих оборотов.

Неисправность двигателя повторяет минусы предшественников: загибание клапанов при перерезке ремня ГРМ, шум, дифферент, стуки. 3+.

Двигатели	ВАЗ 21114/11183 1,6 л	ВАЗ 21116/11186 1,6 л	Приора 21126 1.6 16 клапанов	21127 Приора
Производство
Марка двигателя
Годы выпуска	2004 — наши дни	1994 — наши дни	2007 — наши дни	2013 — наши дни
Материал блока цилиндров
Система снабжения	инжектор	инжектор	инжектор	инжектор

Количество цилиндров
Клапаны на цилиндр
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Объем двигателя, куб. см
Мощность двигателя, л.с. / Об. мин
Крутящий момент, Нм/об.мин

Экологические нормы
Масса двигателя, кг
Расход топлива, л/100 км (для Celica GT) — Город — Рус — Смешанный.
Расход масла, гр. / 1000 км
Моторное масло	5W-30. 5W-40 10W-40 15w40.	5W-30. 5W-40 10W-40 15w40.	5W-30. 5W-40 10W-40 15w40.	5W-30. 5W-40 10W-40 15w40.
Сколько моторного масла
Замена масла проведена, км
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — По данным завода — По практике		Нет данных
Тюнинг — Потенциал — без потери ресурса
Двигатель установлен	ВАЗ 21101. ВАЗ 21112. ВАЗ 21121. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115. Лада Гранта Лада Калина	Лада Гранта Лада Калина 2. Лада Приора	Лада Приора Лада Калина Лада Гранта Лада Калина 2. ВАЗ 2114 Супер Авто (211440-26)	Лада Приора Лада Калина 2. Лада Гранта

Сообщить об ошибке

Выделите ее и нажмите Ctrl+Enter

В настоящее время механическая трансмиссия, а классический автомат уступает преселективному роботу с двумя муфтами в скорости переключения.

А есть ли более быстрая коробка передач? Ответ на этот вопрос знают в компании Koenigsegg.

Новый гиперкар Koenigsegg Jesko — автомобиль с восьмицилиндровым V-образным двигателем, потребляющим биотопливо E85 и развивающим 1600 л.с. Но максимальная скорость автомобиля в 480 км/ч достигается не только за счет двигателя, но и за счет трансмиссии Light Speed Transmisson (LST).

Этот редуктор работает буквально со скоростью звука. Эта установка имеет восемь сцеплений, шесть из которых рассчитаны на 9-ступенчатую коробку передач.

Инженеры компании смогли создать гиперкар, коробка передач которого представляет собой две трехступенчатые трансмиссии. Действие LST похоже на переключение скоростей велосипедом, имеющим несколько звезд разного размера.

Этот редуктор может снижать ступени даже без промежуточных включений. Также может удивить общий вес этой трансмиссии. это около 90 килограммов.

Компания Renault провела презентацию обновленной версии кроссовера Renault Koleos. Новая версия автомобиля получила улучшенный внешний вид, полную переработку салона и программного обеспечения, а также пару двигателей.

Покупателю будут доступны две версии автомобиля: стандартная и улучшенная. В первую входят: 18-дюймовые диски, светодиодные фары, многофункциональный сенсорный экран, парковочный ассистент, камеры заднего вида, климат-контроль и т.д.

Улучшенная версия кроссовера будет оснащена легкосплавными дисками на 19 дюймов, большим сенсорным экраном, кожаной обивкой салона, подогревом сидений и электроприводом багажника.

В этой статье поговорим о «грантовом» двигателе 11186 или 21116, пришедшем на смену Мотору 21114 от ВАЗ 2114. Расскажем о преимуществах и недостатках по сравнению с предыдущим поколением.

Технические характеристики

Начало производства — 2011 год по наши дни. Появился впервые на гранте в том же 2011 году.

Блок цилиндров — чугун

Система питания — инжектор, Е-газ (электронная педаль газа)

4 цилиндра, 8 клапанов, рядный.
Ход поршня — 75,6мм; Диаметр цилиндра 82 мм.
Объем двигателя 11186/21116 -16л.
Мощность двигателя 11186/21116 — 87 л.с./5100 Об.мин.
Крутящий момент — 140 Нм/3800 Об.мин
Топливо — АИ95
Расход топлива — город 8,6л. | Трасса 5,8 литра. | Мужчины. 7,3 л/100 км

Описание двигателя 11186/21116.

«Грантовский» двигатель мощностью 87 л.с. Представляет собой доработанный двигатель 21114 от Лада Самара. Отличия Грантовского от предшественника заключаются в использовании переднего поршня и переднего блока цилиндров. Остальная начинка остается неизменной.

Достоинства/Недостатки Двигатель 11186/21116

Сравните с консервантом 21114 1.6л.

Преимущества: Низкий уровень шума двигателя, сниженный расход благодаря облегченному поршню, соответственно увеличилась мощность двигателя и немного увеличился крутящий момент.

Недостатки: Недостатки двигателя связаны с той же поршневой группой, а именно с отсутствием тактов под клапан. Другими словами, если ремень ГРМ оборвется — клапана подойдут.

Отличие индекса 11186 от 21116

Двигатели идентичны и отличаются только производителем поршня: для 11186 его производит АвтоВАЗ, для 21116 — Федерал Могул. В этом есть отличия.

Масло сливочное

Допустимый расход масла на 1000км — 50г.
Рекомендуется использовать моторное масло 11186/21116 следующей вязкости:
5W-30.
5W-40
10W-40
15w40.

Объем масла: 3,5 л.
При замене заливаем 3,2 литра.

Ресурс двигателя

1. По заводу — 200 тыс. км
2. На практике — 200 тыс. см, при условии: следить за помпой и ремнем ГРМ.

Тюнинг двигателя 11186/21116

Без потери ресурса мощность можно увеличить до 120 л.с. следующим образом:

Установка выхлопа 4-2-1, установка городских распредвалов, доработка «головных» каналов, возможная замена впускного ресивера (в зависимости от распредвалов), программа ON-LINE.

Дальнейший тюнинг: установка более злых валов, либо переход на турбо или компрессор.

Данный двигатель устанавливается на гранту, приору, калину и будет устанавливаться на новую Ладу Весту.

Варианты 8-клапанных двигателей хорошо знакомы владельцам Лада Гранта, еще тех же моделей АвтоВАЗа. Эти двигатели имеют индексы 11183 и (11186, 21116),.

Бытовой потребитель очень боится ткани ремня ГРМ. Поэтому этот вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае возникновения такой ситуации может произойти загиб клапана, что послужило основанием для высказывания « кулачная дружба «. Существует даже сленг, обозначающий моторы, загнувшие клапана, как «Прикс», а моторы, лишенные этого недостатка, — «бесстрашные».

Галерея двигателей на которых загнуло клапана

Модификация 11183 (Комплектация «Стандарт», 82 л.с.)

Самые первые модификации авто гранты шли с не легкой шатунно-поршневой группой, на таких клапанных двигателях клапана не нейтральные, все зависит от оборотов во время обрыва пояса. Эти двигатели устанавливались на автомобили и имели обозначение 11183. Преимущество этого мотора в его ловушке, на низах он едет как дизель!

По сути это полная копия двигателя ВАЗ-2108, только с увеличенным объемом, а владельцы девяток и все купили рассказы о том, как порвался ремень ГРМ и с двигателем ничего не случилось.

Двигатель 11186 (87 л.с.) — клапан причал!

Двигатель 11186 (под капотом)

11186 Двигатель специально для сайта от Грантода Игорь

При обрыве ремня ГРМ на двигателе 11186 автомобиля ЛАДА гранта — клапан грот, уже было много случаев что подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — загиб впускных клапанов.

Двигатель 11186 (снят с автомобиля)

Двигатель 21116 (87 л.с.) — Клапан Гнет!

21116 Гайка двигателя Клапан

Данный двигатель устанавливается на автомобиль Лада Гранта в комплектации «Норма». И он тоже почти клапан, к сожалению.

Как проверить состояние ремня ГРМ?
Для визуальной проверки ремня ГРМ необходимо снять крышку ГРМ. Сделать это не сложно, на 8-ми клапанах много места под капотом. Снимите крышку и приступайте к визуальному осмотру ремня. Должна быть как новая, без трещин и порпин, без грязи и налета, сухая.
Если состояние ремня вызывает перегиб, его необходимо заменить, подробнее в статье: Замена ремня ГРМ на 8-клапанной гранте.
Как проверить состояние насоса и натяжного ролика?
Для проверки состояния помпы необходимо снять нижнюю половину крышек ГРМ. Далее ослабьте натяжение ремня, ослабив натяжитель. Проверьте работоспособность насоса, покрутите его и посмотрите, есть ли люфт. Если есть люфт, не тяните, а меняйте помпу, так как она может поплыть в ближайшее время.
Аналогично проверяется натяжной ролик на люфт.
Также должны насторожить посторонние шумы при работе двигателя. Признаком аварийных поломок и роликов является звук «шуршания» этих элементов.
Были случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.

Несмотря на то, что Лада Гранта – бюджетный автомобиль, производитель предлагает для него большой ассортимент двигателей:

ВАЗ 21126-77.

Конечно, объем вышеперечисленных моторов примерно одинаков и составляет 1,6 литра, но каждая из перечисленных силовых установок характеризуется своими достоинствами и недостатками. По этой причине многие автолюбители, желающие купить Ладу Гранд, часто не могут определиться с нужным им типом двигателя, а потому мы постараемся рассмотреть каждый из них.

Главные двигатели

АвтоВАЗ предлагает покупателям уже упомянутые чуть выше силовые агрегаты. Поговорим о каждом из них отдельно.

Восьмицилиндровый двигатель ВАЗ-11183-50 — усовершенствованный ВАЗ-2111, мощностью 82 л.с., который устанавливается на седаны и хэтчбеки Гранта. Работы по совершенствованию агрегата повысили его экологичность и надежность, значительно повысили тяговитость двигателя и его эластичность.

К минусам ВАЗ-11183-50 можно отнести повышенный шум и необходимость время от времени регулировать клапана. Кроме того, этот мотор может не прогреваться до нужной температуры из-за неисправности термостата (термостат в такой ситуации подлежит замене).

Кроме того, часто отмечается и нестабильность в работе мотора, причин которой может быть несколько. Например, такая нестабильность часто связана с выносом одного из клапанов, с нарушением целостности прокладки или с неисправностью модуля зажигания. Однако загиба клапанов из-за обрыва автомобиля не происходит.

ВАЗ 21116 – еще один представитель восьмилепестковых моторов с мощностью 87 л.с. под капотом. Это доработанный и усовершенствованный двигатель ВАЗ-21114, отличающийся меньшим уровнем шума и ощутимой экономией топлива. Ими комплектуются автомобили Гранта «Норма».

Если сравнивать ВАЗ 21116 с ВАЗ-21114, то следует отметить заметно улучшенный уровень экологии, также ощутимый и мощность и мощность. Недостатки мотора скромнее, чем, например, ВАЗ-11183, ресурс. Его поршни значительно легче предшественника, но указанное обстоятельство привело к появлению еще двух недостатков.

Так вот, в более легких поршнях просто не остается места для выемок, поэтому при обрыве ремня обязательно загнутся клапана. Еще один недостаток таких поршней связан с их хрупкостью. По этой причине поршни могут сломаться при столкновении с клапанами, и в четырех случаях из пяти такие контакты потребуют их замены.

Естественно, потенциальных покупателей будут интересовать динамические данные этого двигателя. Наличие более легких поршней, о которых уже упоминалось ранее, позволило мотору прибавить не только в мощности, но и в дополнительной экономичности. Автомобили с таким мотором развивают скорость до 167 км/ч, а разгон с 0 до 100 метров займет 12,4 секунды.

ВАЗ-21126 оснащены двигателями «Люкс» Гранты. Эти моторы являются прямыми наследниками ВАЗ-21124, представляя собой достаточно серьезный силовой агрегат шестнадцатого поколения мощностью 98 л.с.

Автомобили с этой силовой установкой отличаются очень впечатляющими динамическими характеристиками: разгон до ста метров – за 11,4 секунды, максимальная скорость – 172 км/ч. Стендовые испытания показали не только полное соответствие заявленным показателям, но и наличие резервов для их превышения. Явный недостаток, доставшийся ВАЗ-2126 от предшественника – столкновение клапанов с поршнями из-за обрыва ремня приведет к стопроцентному загибу первых.

ВАЗ-21127 — усовершенствованный двигатель ВАЗ-21126. Он также имеет 16 клапанов с показателем мощности в 106 л. с. Этими силовыми агрегатами оснащаются машины класса люкс Гранта.

ВАЗ-21127 отличается завидной изменчивостью, особенно нижней, изменения, произошедшие в процессе доработки, не слишком значительны, но ощущаются практически сразу. Еще одним его знаковым отличием было отсутствие ДМРВ, вместо которого конструкторы предложили установить датчики абсолютного давления. Владельцы машин, оснащенных описываемым двигателем, отмечали повышенную, по сравнению с предшественником, мощность. Но ВАЗ-21127 не может похвастаться прибавкой в эластичности, а потому не способен быстро набирать обороты на повышенных передачах.

К его минусам можно отнести уже знакомый загиб клапанов из-за обрыва ремня, шум при работе, чаще всего вызванный нарушениями в работе системы газораспределения и возможную потерю мотором своих мощностных характеристик при стирании поршня кольца, из-за деформации поршней или из-за износа цилиндров.

Параметр	Значение
Конфигурация	Л.
Количество цилиндров	4
Объем, л.	1 596
Диаметр цилиндра, мм	82
Ход поршня, мм	75,6
Степень сжатия	11
Количество клапанов на цилиндре	4 (2-вход; 2-выпуск)
Газораспределительный механизм	Док.
Заказ баллонов	1-3-4-2
Номинальная мощность двигателя/при частоте вращения коленчатого вала	78 кВт- (106,0 л.с.) / 5800 об/мин
Максимальный крутящий момент/при частоте вращения коленчатого вала	148 Н·м / 4000 об/мин
Система снабжения	Распределенный впрыск с электронным управлением
Рекомендуемое минимальное октановое число бензина	95
Экологические нормы	Евро 4 (Евро 5)
Масса, кг	116

Также следует упомянуть еще один двигатель, имеющий прямое отношение к Гранте — ВАЗ-21126-77. Этот мотор устанавливается на автомобиль Лада Гранта Спорт, указанный агрегат стал результатом модернизации двигателя ВАЗ-21126.

Одной из важнейших его особенностей была прибавка мощности при переходе через отметку 3000 об/мин., по остальным характеристикам он практически не отличается описанными выше сильными сторонами. Двигатель четырехцилиндровый, при объеме 1,6 литра его мощность составляет 120 л.с.

По многим данным полностью аналогичен мотору ВАЗ-21126. Его минус – уже привычный загиб клапанов, причиной которого становится ремень ГРМ.

Старые двигатели

ВАЗ 11183 (ВАЗ 21114)

Силовые агрегаты ВАЗ 11183 (или ВАЗ 21114) Автомобили Lada Kalina начали оснащать с 2004 года, а затем по наследству он перешел на гранту «Стандарт». Это довольно простой и примитивный четырехцилиндровый двигатель с 8 клапанами, мощностью 82 л.с. и 1,6 л.

Не хвастается солидными мощностными характеристиками, но особых проблем при езде не доставляет, к тому же очень прост в обслуживании. Отличается экологичностью и надежностью, при этом обладает хорошими характеристиками эластичности. К тому же этот мотор известен как один из самых гусеничных, особенно на низах.

Важным дополнительным плюсом является надежная система ГРМ, не допускающая столкновения поршней и клапанов при обрыве ремня ГРМ.

Но при эксплуатации мотора можно отметить и некоторые минусы, в частности:

Возможно не коленчатый стартер;
Сильный шум при работе стартера;
Даже после проворачивания коленчатого вала двигатель нельзя запускать;
Нестабильность на холостом ходу;
Двигатель не работает в полную силу, что вызывает нарушение непрерывности. В результате отмечаются рывки при движении автомобиля;
Внешний вид выстрелов и хлопка;
Повышение норм расхода топлива и масла, недостаточное давление масла;
Появление специфических высокосъёмных цепей при повышении нагрузки на двигатель;
Перегрев двигателя или, наоборот, невозможность в течение длительного времени прогреть его до нужной температуры;
Постоянная работа электровентилятора, в том числе на холодном двигателе;
Снижение уровня охлаждающей жидкости;
Появление постороннего шума или сильной вибрации мотора;
Во время работы двигателя горит сигнал системы управления силовым агрегатом.

Альтернативные двигатели

ВАЗ-21904.

ВАЗ-21904 – это шестнадцатый турбомотор объемом 1,4 мощностью 163 л.с. Кроме того, он оснащен литий-ионным аккумулятором и электродвигателем. Основой для него стал двигатель ВАЗ-11194, он устанавливался на автомобили марки Лада Калина в первом поколении. Что касается самого ВАЗ-21904, то он устанавливается на гибридные гранты — ВАЗ-219.04 седан. Волжский автомобильный завод провел испытания четырех таких автомобилей, оснащенных тремя разными вариантами гибридных двигателей.

Пятая передача заменена на вал-шестерню робота, вращается он за счет небольшого электродвигателя, мощность которого 11 кВт. Этот вариант был проще и дешевле, чем использование штатной схемы с расположением электродвигателя между коробкой передач и двигателем. Таким образом, передач осталось четыре, но с этим аспектом у владельца автомобиля проблем не возникнет – максимальная скорость (160 км/ч) достигается машиной и на четвертой передаче.

Также техническое задание требовало от разработчиков выполнения двух обязательных условий — зарядки гибридного автомобиля от эксплуатируемых в быту электрических сетей и возможности его движения сразу в двух режимах — комбинированном и электрическом. Партнерами АвтоВАЗа по разработке электроники были российский НИИ США и Рикардо из Великобритании. Именно у нас мы разработали аккумулятор и электродвигатель для гибридного автомобиля.

Автомобиль способен начинать движение чисто на электрической тяге, с заглушенным двигателем внутреннего сгорания. В процессе набора скорости трансмиссия будет осуществлять «робот», а точная отдача электродвигателя соответствует синхронизации вращения шестерни в этот момент. При запуске бензинового двигателя машина начнет работать в гибридном режиме — с теми же переключениями трансмиссии, при которых электродвигатель будет либо помогать вращать первичный вал коробки, либо переходить в режим генератора, обеспечивая зарядку аккумулятора.

Согласно тестам, гибридный автомобиль будет расходовать меньше топлива на 21%, чем Гранта с обычным двигателем 1. 6. (Мероприятия, естественно, проводились в щадящем режиме, но результат оказался очень хорошим).

Конечно, мало кто надеется, что гибридная Лада Гранта будет пользоваться большим спросом и сможет вызвать сколько-нибудь заметный интерес на автомобильном рынке уже в ближайшее время. В настоящее время такие автомобили представляют собой не более чем своеобразные агрегатоны, предназначенные для проверки по отдельности разных узлов. Если же говорить конкретно о трансмиссии гибридного типа, то ее серийный выпуск начнется как минимум через два-три года, и устанавливать ее будут на довольно дорогие автомобили Lada, скорее всего — С-класса. Таким образом, со временем вполне возможен и стоит рост спроса на гибридные автомобили, но главным условием для этого является кардинальное изменение отношения к «экологическому» транспорту не только автомобилистов, но и государств, а также как и сами производители.

выводы

Таким образом, мы выяснили, какими моторами оснащаются на сегодняшний день гранты самые доступные автомобили из всей линейки автомобилей, выпускаемых Волжским автозаводом. Пробег (в том числе и по цене) между разными комплектациями довольно большой, что вызывает значительное недовольство в среде автомобилистов. Однако, несмотря на это, Гранта, в том числе и с 8-тактными двигателями, очень активно реализуется в различных регионах страны.

ГРМ грант 8 клапанный норм. Когда менять ремень грм на ладе гранта. Как это работает

В сегодняшнем тесте мы поговорим о самом главном приводе в автомобиле — приводе газораспределительного механизма, или ГРМ. Мы будем тестировать зубчатые ремни ГРМ для самого популярного автомобиля на российском рынке — Lada Granta с 8-клапанным двигателем 21116 и его модификаций (ремень с закругленным зубом, имеющий 113 зубьев и ширину 17 мм).

Испытания будут проходить в два этапа: стендовые и ресурсные.

Первый разделен на несколько тестов, но результаты ресурсного теста будут известны только к концу лета. Итак, давайте посмотрим.

При поиске в магазинах выяснилось, что в нашем регионе можно купить этот ремень только от трех производителей: ContiTech, Gates и Trialli .

Первые два ремня можно купить отдельно, только Триалли продается в комплекте с роликом натяжителя.

Continental CT 1164

Производитель: ContiTech Antriebssysteme GmbH (Германия)

Цена: 800 рублей

Ремень в фирменной картонной коробке, на коробке наклейка с QR кодом. В комплекте есть наклейка, на которой указана дата замены и пробег, а также какие из комплектующих — ролик, ремень, помпа — были заменены. Это удобно: вам не придется мучиться, чтобы вспомнить, когда был заменен последний ремень и что именно было заменено. На ремень помимо марочных и общих обозначений наносится номер партии.

Gates 5670XS

Производитель: Gates Corporation (Бельгия)

Цена: 1100 руб. Ремень имеет индивидуальный номер, напечатанный на его внешней стороне. В комплекте идет наклейка для заполнения, где нужно указать серийный номер изделия, индивидуальный для каждого ремня, и дату замены.

Trialli GD 790

Производитель: Trialli S. L.R (Италия, разработка под контролем ООО «Карвилл» в Китае)

Цена комплекта: 1900 руб. продается только ремкомплектом с натяжным роликом, весь комплект упакован в картонную коробку с пластиковым вкладышем внутри. К ремню прилагается наклейка с пробегом и датой замены, а также гарантийный талон с инструкцией по замене ремня — это плюс.

Методика испытаний

Испытания лент на прочность проводились в испытательной лаборатории ПАО «НПО «Завод Волна» на разрывных машинах Р-10 и МП-05.

Испытания на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».

Ремни ГРМ испытаны по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зуба для двигателей автомобилей ВАЗ». Стандартный коэффициент параболического профиля для ремней со скругленным профилем в данном случае не имеет существенного значения, поскольку тестируемые ремни фактически рассчитаны на старый добрый двигатель «восьмерки», а значит, усилия, передаваемые ремнем ГРМ, остались на прежнем уровне. .

Первым тестом была проверка устойчивости ремней к изгибу. Для этого испытания используется гладкий шкив диаметром 50 мм. По одному ремню каждого типа проходит процедуру искусственного старения, которая осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается в течение 70 часов. Другой ремень замораживается вместе со шкивом при температуре -45 градусов в течение суток.

После снятия ремни изгибаются по гладкому шкиву зубьями наружу на 180 градусов. Изломы и трещины в зоне излома не допускаются. Застывший ремень изгибается на шкиве, предварительно охлажденном вместе с ремнем.

Все ремни прошли это испытание.

На следующем этапе мы проверили прочностные характеристики ремней.

Сначала ремни были испытаны на разрывное усилие. Согласно стандарту, минимальная разрывная нагрузка ремня должна быть не менее 8 кН/см для нового ремня и 7 кН/см для ремня, подвергшегося искусственному старению. Так, при ширине ремня 17 мм минимальное разрывное усилие должно быть не менее 13 600 Н, а для искусственно состаренного — не менее 11 900 Н.

Это испытание проводят следующим образом: ремни устанавливают зубьями наружу на гладкую цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на разрывное усилие приведены в таблице 1 .

Как видно из результатов испытаний, все ремни имеют хорошую прочность корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). У Continental CT 1164 самый прочный шнур: он выдерживает нагрузку до 2,5 тонн.

Но в ремне прочность шнура не самый важный показатель. Поэтому в качестве вторичного испытания на прочность была проведена проверка устойчивости зуба к разделению новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытанных ремней 17 мм, получаем усилие 156,4 кгс.

Это испытание проводится с использованием специального инструмента, имеющего зубчатый шкив с профилем зубьев, соответствующим тестируемому ремню. В приспособление заделана калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление так, чтобы пятый зуб с верхней части разрезанного ремня попадает в гнездо шкива. Нижний конец фиксируется в хомуте, и разрывная машина МП-05 протягивает его вниз.

Результаты этого теста показаны в Таблице 2 .

На новых ремнях зубья не срезались: резина все же пластиковая, зуб просто деформируется и прыгает. А вот у состаренных ремней на их «усиленных» зубьях происходит срез зуба — это случилось с Continental CT 1164 и Trialli GD 790; У Gates 5670XS был перекос зуба и он прыгал. Результаты испытаний показывают, что все ремни имеют хорошую прочность на сдвиг (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Ремень ГРМ Trialli оказался наиболее устойчивым к срезанию зубьев.

Кому-то может показаться странным повышение прочности после искусственного старения. Это связано со свойствами термостойких каучуков, которые используются для изготовления ремней: при длительном нагреве укрепляются их внутренние связи.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически прислушиваться, нет ли шума от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы исправным он ни был, что может привести к дорогостоящему ремонту двигателя.

испытание ресурса

Для определения ресурса ремней имеются специальные стенды, один из которых находится в лаборатории ООО НПО Талис. Этот стенд полностью повторяет геометрическое расположение узлов (шкивов и роликов натяжения ремня), контактирующих с приводным ремнем при работе на двигателе, точнее при создании этого стенда использовались стандартные узлы, которые устанавливаются на двигатели внутреннего сгорания производства ВАЗ. Стенд является универсальным и предусматривает возможность установки ремней, которые применяются как для 8-клапанных, так и для 16-клапанных двигателей переднеприводных автомобилей производства АвтоВАЗа. Также заменой шкивов появляется возможность испытывать ремни как с трапециевидной формой зуба, так и с полукруглой.

Ремень приводится в движение зубчатым шкивом, который вращает электродвигатель мощностью 7,5 кВт — он действует как коленчатый вал, приводящий во вращение все узлы привода с помощью зубчатого ремня. Натяжение ремня производится штатным натяжным роликом ремня ГРМ. Роль распределительного вала выполняет электрический тормоз, который при торможении создает сопротивление 27,5 Н/м – это пятикратная перегрузка того усилия, которое при нормальной работе передает ремень ГРМ в 8-клапанном двигатель. Таким образом, каждый час работы ремня на стенде мы превращаем в пять часов работы над автомобилем.

По методике испытаний ТУ 38.1051912 «Ремни зубчатые для двигателей ВАЗ» ремень должен выдержать не менее 100 часов работы, что при нормальной работе двигателя превращается в 500 часов работы. Для полной имитации условий работы пространство, в котором работает ремень ГРМ, закрывается кожухом с установленной в нем теплоизоляцией, а рабочая зона нагревается до температуры +90 градусов — этого требования нет ни в технических характеристиках или любым из известных нам способов проверки, но мы решили усложнить ремень. При торможении электромагнитный тормоз преобразует всю поступающую энергию вращения в тепло — и требует охлаждения, поэтому для электрического тормоза организована автономная система охлаждения под давлением, занимающая не меньше места, чем сам стенд.

Результаты испытаний

Ни один из проверенных нами ремней ГРМ не преподнес сюрпризов — все честно отработали положенные 100 часов на стенде. При осмотре после испытания каждого ремня ГРМ не было обнаружено никаких повреждений, которые могли бы свидетельствовать о скором выходе из строя любого из ремней.

Каков итог?

По результатам стендовых испытаний явного лидера выявить не удалось: Continental оказался победителем в тесте на разрыв, Trialli — в тесте на стойкость зуба. Так или иначе, все три испытуемых успешно прошли испытания, показав хорошие запасы прочности, почти вдвое превышающие заводские параметры. Китайский ремень, кстати, не уступал европейским аналогам, а в тесте на смену зубьев даже превосходил их. Любой из протестированных ремней можно смело ставить на автомобиль.

Continental CT 1164

Самый прочный шнур, который мы когда-либо тестировали: с помощью ремня можно поднять груз в 2,5 тонны — это вес хорошего внедорожника. Но при этом стойкость зуба к порезу несколько меньше, чем у остальных (превышает норматив в 1,95 раза), однако стоимость ремня в рознице ниже, чем у конкурентов.

Gates 5670XS

Самый дорогой ремень, возможно из-за того, что он устанавливается на автозаводе для привода газораспределительного механизма как штатный. Наименьшая сила, способная разорвать шнур, равна 19500 Н без старения и 20 000 Н после (превышает норматив в 1,43 раза) сила прорезывания зуба средняя среди испытуемых.

Trialli GD 790

Несомненный минус этого ремня в том, что его нельзя купить отдельно, без роликов, которые идут в комплекте от производителя. А вместе с роликами его стоимость увеличивается до 1900 руб. Этот ремень имеет средний результат по разрывному усилию — 19700 Н без старения и 21000 Н после, но он оказался самым тяговитым из всех: один зуб выдерживает усилие смещения до 380 кгс.

Второй способ с использованием подвесного колеса описан выше. Когда метки совпали, необходимо снять резиновую заглушку, расположенную на редукторе, и открыть смотровое окно. В нем виден маховик, риска на нем тоже должна совпадать с прорезью на корпусе. Следующим шагом будет снятие ремня со шкива привода генератора. Для этого ослабьте нижний болт крепления этого блока, а верхний открутите и вытащите.

Затем корпус генератора можно сдвинуть вперед и снять ремень со шкивов. Сразу же, воспользовавшись моментом, можно осмотреть снятый ремень на наличие дефектов и повреждений и при необходимости заменить его. Далее следует операция по ослаблению болта, удерживающего шкив коленчатого вала. Часто бывает, что накидным ключом это сделать просто невозможно, особенно после заводской затяжки. Есть несколько способов.

Вставьте плоскую мощную отвертку или монтировку в смотровое окно маховика, заблокировав его. Удерживая отвертку правой рукой, левой рукой ослабьте болт шкива ключом на 17 мм.
При наличии помощника процедура значительно упрощается. Один включит 4 передачу, нажмет и удержит педаль тормоза, а второй открутит шкив. Делать это гораздо удобнее, обе руки свободны для работы.
Некоторые автомобилисты надевают накидной ключ на болт шкива и упирают его в какой-либо элемент кузова или подвески, после чего проворачивают коленчатый вал стартером на нейтральной передаче. Способ достаточно опасный, его допустимо использовать в самом крайнем случае, когда другими методами открутить болт невозможно.

После откручивания болта снимается шкив и протирается ветошью рабочая часть. Затем нужно ослабить болт натяжного ролика, натяжение ремня ослабнет и его можно будет снять. Так как ролик тоже надо менять, то его нужно открутить. Последний элемент, который необходимо снять, это нижняя крышка механизма, она крепится к двигателю тремя болтами.

На этом разборка узла завершена. Перед установкой нового ролика и ремня ГРМ нужно убедиться, что вал привода помпы свободно вращается и не клинит. В противном случае придется принимать решение о замене помпы охлаждающей жидкости.

Сборка механизма

Процесс сборки осуществляется в обратном порядке, только в самом начале нужно убедиться, что поставленные ранее метки стоят на месте. Затем устанавливается новый натяжной ролик и надевается новый ремень ГРМ на шестерни, начиная снизу, от коленчатого вала. Поддерживая рукой ремень в небольшом натяжении, наденьте его на шестерню распредвала так, чтобы все зубья совпали, а затем натяните натяжным роликом.

В его корпусе есть 2 отверстия, в которые можно вставить специальную заглушку или круглогубцы, с их помощью растянуть. После этого затяните болт ролика со средним усилием. Для того, чтобы убедиться в правильности установки и натяжения ремня, необходимо сделать пару полных оборотов коленчатого вала, желательно не стартером, а ключом. Затем совместите метки и еще раз проверьте положение меток в смотровом окне маховика.

Есть один нюанс: риск на шестерне распредвала может отклоняться на пару мм в ту или иную сторону от метки на корпусе, это вполне допустимо. Если ремень установлен неправильно, расхождение будет 1 см, это сразу заметно. Необходимо снова ослабить его натяжение и переставить ремень на один зуб вправо или влево, после чего повторить операцию. Когда новый ремень успешно установлен и натянут, можно собирать узел.

При установке ремня привода генератора помните, что на ВАЗ 2190 нет натяжителя. Поэтому корпус агрегата максимально приближается к блоку цилиндров, ремень полностью надевается на его шкив, а частично на коленчатый вал, после чего его нужно будет провернуть на пол-оборота, чтобы расходный материал попал в место. Дальнейшая сборка не проблема; после этого мотор можно запускать. Операция по такой замене 16-клапанного двигателя Лада Гранта отличается такими подробностями.

Распредвалов два, метки нужно будет совместить, а потом проверить на двух шестернях.
Необходимо поменять 2 ролика: натяжной и обводной.
Новый ремень нужно будет аккуратно надеть на две верхние шестерни, пропустив его мимо обводного ролика, процесс несколько более кропотливый.

При проведении работ по замене рекомендуется обращать внимание на чистоту внутри пространства ГРМ. Как правило, там скапливается пыль, грязь, продукты старого ремня в виде черного пороха и так далее. Правильно будет тщательно протереть корпус мотора, шестерни и защитный кожух изнутри.

Вся процедура довольно проста. Зная, сколько стоит поменять расходники механизма ГРМ и имея минимальный набор приспособлений, каждый вполне способен это сделать самостоятельно.

Замена технологического топливного фильтра на Лада Гранта Перечень ТО 2 и их стоимость на автомобиль Лада Гранта

Служит для своевременного открытия и закрытия клапанов в головке блока. Такой механизм есть и на Ладе Гранте. Однако существует два типа привода — цепной и ременный. Если говорить о «Гранте», то здесь используется именно второй тип. Надо сказать, что такой привод более тихий, но менее надежный. Цепь всегда сложнее сломать, чем ремень. Однако при соблюдении интервала замены можно и не столкнуться с поломкой. И в сегодняшней статье уделим внимание замене ремня ГРМ Лада Гранта.

Как это работает?

Принцип работы этого элемента достаточно прост. Давайте сначала поговорим о месте. И находится этот элемент со стороны шкива коленчатого вала. Так как у «Гранты» двигатель расположен поперечно, то ремень расположен со стороны правого переднего колеса. В отличие от цепи не требует смазки, поэтому устанавливается открыто. Ремень имеет специальные зубцы на внутренней стороне. Благодаря им элемент зацепляется сразу с несколькими деталями:

Таким образом, при вращении первого вала остальные элементы вращаются в цепной реакции. А так как ремень гибкий, то он натягивается специальным роликом для качественного зацепления. Таким образом, два вала вращаются синхронно. Недопустимо, чтобы ремень перескакивал на один или несколько зубьев. В противном случае настройки впуска и выпуска моментально сбиваются. Это сразу будет ощущаться по характеру поведения автомобиля. Машина будет троить, потреблять больше топлива и не тянуть.

Как часто менять?

По регламенту замена ремня ГРМ на Лада Гранта с 8-клапанным двигателем требуется каждые 75 тысяч километров пробега. Однако производитель рекомендует проверять его состояние каждые 15 тысяч километров. Часто случается так, что ремень потерял натяжение или раньше времени приобрел признаки износа.

следы износа

Как понять, что этот элемент вышел из строя? Первым признаком, указывающим на необходимость замены ремня ГРМ на Гранте, является значительный износ материала. Обычно это происходит из-за неудовлетворительной работы подшипника натяжного ролика или при отклонении его положения. Так, при повышенной влажности ремень может перескочить на один или несколько зубьев.

Важно тщательно проверить внешнее состояние. Так, ремень подлежит замене, если на нем имеются остатки ткани, трещины или отслоения. Чем больше таких дефектов, тем выше вероятность того, что элемент вдруг сломается. Не используйте слишком жесткий ремень. Об этом сообщит характерный блеск элемента. Из-за этого не обеспечивается хороший контакт двигателя со шкивом коленчатого вала. Какой марки выбрать новый ремень? Необязательно покупать оригинал. Есть несколько хороших аналогов:

Но не покупайте слишком дешевые аналоги. В противном случае никто не может гарантировать, что такой ремень прослужит указанные производителем 75 тысяч километров.

Обучение

Для работы нам понадобится стандартный набор инструментов, новый ремень с роликом, а так же ключ для ролика. Нелишним будет купить новый ремень генератора, так как его тоже будем снимать.

Выемочные работы не требуются. Достаточно для удобства открутить правое переднее колесо. Итак, вам понадобится дополнительно баллонный ключ и домкрат. Перед подъемом под машину нужно поставить контроткаты.

Приступаем к работе

Итак, для начала нам нужно снять пластиковую защитную крышку. Это можно сделать с помощью шестигранника на 5. Крышка крепится четырьмя болтами. Если на Гранте установлен мотор 11183, здесь для этого понадобится ключ на 10. Для них достаточно открутить три крепежных болта. Далее снимается датчик положения коленвала. Крепежный винт откручивается ключом на 10. Также демонтируется ДПКВ.

Установка меток

Теперь важно установить коленвал и распредвал по меткам. Для этого включите нейтральную передачу. Снимите резиновый кожух, который находится на картере (ближе к сцеплению). Нам нужно совместить метки в прорези шкалы и на маховике. Затем последний фиксируется минусовой отверткой. Сам коленвал можно проворачивать ключом на 17 или 19(в зависимости от конкретного типа двигателя). Эту операцию лучше выполнять вдвоем. Пока один вращает вал, второй фиксирует положение меток. Главное, чтобы они точно совпадали.

Что дальше?

Затем нужно снять ремень генератора. Только так мы доберемся до ремня ГРМ Лада Гранта. Ослабьте натяжитель и снимите привод генератора. Ключом на 13 ослабьте нижний крепежный болт и отверните верхнюю крепежную гайку. Болт тоже выходит. Корпус генератора прижимается к двигателю с помощью проволоки и фиксируется.

Замена ремня

Когда маховик зафиксирован, ключом на 19 или 17 открутите болт, удерживающий шкив привода генератора. Шкив вместе с шайбой демонтируется.

Если это двигатель серии 11183, гайка крепления откручивается ключом на 17. Сам ролик вращается по часовой стрелке.
На других двигателях используется головка на 15. Он откручивает болт примерно на три оборота. Далее ролик сам отпустит ремень.

Теперь осталось снять старый ремень и установить новый. ГРМ на Ладе Гранте с 8-клапанным двигателем выполняется в обратном порядке. Для натяжения наружная часть ролика вращается против часовой стрелки. При этом две метки (прямоугольные) должны совпадать друг с другом. После монтажа элемента стоит еще раз проверить метки.

Что касается ремня генератора, то он устанавливается в следующей последовательности:

Сначала монтируется сам генератор.
Далее ремень надевается на шкивы.
Включив пятую передачу, откатите автомобиль назад.

Вот и все. Замена ремня прошла успешно. Можно приступать к полноценной эксплуатации автомобиля.

О моментах затяжки

При замене ремня ГРМ на автомобиле Лада Гранта важно использовать динамометрический ключ. Так мы будем точно знать, что болты и все соединения хорошо затянуты и, главное, не перетянуты. В зависимости от типа детали на ключе устанавливаются следующие значения:

Обратите внимание: при замене ремня ГРМ на Лада Гранта с 8-клапанным двигателем сначала отрегулируйте натяжение на ролике. И после этого фиксирующий болт затягивается.

Заключение

Итак, мы выяснили, как производится замена ремня ГРМ на Лада Гранта. Как видите, эту операцию можно выполнить самостоятельно. В общей сложности замена займет около двух часов. Но если работа делается не в первый раз, то время можно сократить вдвое.

В состав газораспределительного механизма (ГРМ) каждого автомобиля входят: распределительный вал, клапаны, их приводы и направляющие втулки. Все вышеперечисленные элементы помогают обеспечить своевременное поступление рабочей смеси и своевременное удаление отработанных веществ.

Ремень ГРМ стоит особняком в этом перечне деталей, он выполняет роль связующего элемента, помогая синхронизировать функциональность коленвала и распредвала.

Найти легко — нужно просто открыть капот машины. Ремень ГРМ защищен от возможных повреждений специализированными кожухами, они же предотвращают их загрязнение. Внешне ремни ГРМ имеют резиновую основу и отличаются зубчатой внутренней поверхностью. Кроме того, их отличает от других ремней то, что они способны охватывать одновременно несколько шкивов.

Сколько времени требуется для замены ремня ГРМ?

Лада Гранты комплектуются двигателями различных модификаций, однако в большинстве из них при обрыве ремня ГРМ клапаны все равно гнутся. Их не загнет только двигатель ВАЗ-11183-50, который устанавливается на Гранты стандартно.

Для исключения возможных аварийных ситуаций производитель советует менять ремни ГРМ один раз в 75 000 км пробега, но следить за их состоянием следует гораздо чаще – при очередном ТО, т.е. через 15 000 км пробега. Это утверждение справедливо как для восьмиклапанных, так и для шестнадцатиклапанных силовых агрегатов. Как было отмечено выше, обрыв ремня ГРМ не доставит существенных проблем только для мотора ВАЗ-11183-50, в остальных случаях избежать загиба клапанов и последующего ремонта не удастся.

Это связано с тем, что при обрыве ремня распределительный вал останавливается в том положении, в котором он находился в момент обрыва, а коленчатый вал продолжает вращаться. В результате поршни очень сильно бьют по клапанам, которые в это время находятся в открытом положении. От полученного удара гнутся клапана, а в некоторых случаях может даже прорваться поршень (но это бывает очень редко).

Из-за этого некоторые специалисты настоятельно советуют менять ремень ГРМ даже раньше срока, указанного производителем автомобиля или ремня. Отметим, что следующие способы замены ремня ГРМ подходят для всего современного модельного ряда Лада: Приора, Гранта, Калина, Веста, XRAY и др.

Замена ремня ГРМ на восьмиклапанных двигателях без натяжителя

В конструктивном плане крепление генераторов на Грантах имеет отличия от конструкций, применяемых на Калине первого поколения и на Приоре. Например, на Грантах, оснащенных восьмиклапанными двигателями, натяжение ремней изначально не предусматривалось, и поэтому их замена происходит несколько иначе.

Этому процессу предшествует проверка текущего состояния ремня. Эта процедура осуществляется следующим образом: включается пятая передача, затем вы опираетесь на переднюю часть автомобиля и толкаете его назад, попутно осматривая генератор по всей его длине. На ней не должно быть разрывов и трещин, а резина в исправном элементе не должна отслаиваться от тканевой основы. При обнаружении таких дефектов ремень необходимо будет немедленно заменить.

Для проведения данной процедуры вам потребуются: нож, длинная отвертка, ключ «на 13», и, конечно же, новый ремень ГРМ для Гранты, длиной 823 мм. Это обойдется вам примерно в 800 рублей, каталожный номер этого товара 1118-1041020-07.

Ничего сложного в процессе замены ремня нет. Сначала ножом срезаете изношенный элемент, затем нужно открутить нижний болт крепления (используется ключ «на 13»), а затем тем же ключом откручивается гайка и вытаскиваются болты.

Генератор повернут так, что выступ крепления, расположенный сверху, зайдет непосредственно за выступ кронштейна. Прижмите кронштейн и генератор друг к другу и зафиксируйте их в этом положении куском проволоки у гайки крепления крышки ГБЦ.

После надевания ремня на шкив генератора и верхнюю часть его ведущего шкива. Далее нужно будет снова включить пятую передачу, прижать ремень к шкиву и начать толкать машину назад. Продолжайте нажимать до полной одевания ремня, после чего провод развязывается, а генератор отверткой выдавливается из кронштейна. Затем необходимо установить болты крепления генератора (верхний и нижний) и гайку на свои места. Работы завершены.

Замена ремня ГРМ на шестнадцатиклапанных двигателях с натяжителем

На данный момент АвтоВАЗ комплектует Гранты некоторых комплектаций шестнадцатиклапанными двигателями. Разберем процесс замены ремня ГРМ на таких двигателях подробнее.

Для его проведения потребуются шестигранник «5», плоская отвертка, а также головки «17», «15» и «10». Начинать процедуру следует со снятия старого элемента – откручивая винты, после чего по очереди снимаются обе крышки привода механизма ГРМ и сам ремень.

Фазы газораспределения не должны быть нарушены, в связи с чем коленчатый и распределительный валы должны находиться в положении ВМТ такта сжатия первого цилиндра. Вот почему вы должны вращать коленчатый вал по часовой стрелке, пока метки на каждом шкиве распределительного вала не совпадут с метками, которые нанесены на крышках ГРМ, расположенных сзади.

Затем маховик фиксируется отверткой, которая вставляется между его зубьями, откручивается болт и снимается шкив с опорной шайбой. Уровень натяжения ослабляется поворотом ролика, это действие выполняется перед его снятием. Помните — после снятия ремня запрещается вращать оба вала. Дополнительно отметим, что процесс замены ремня ГРМ осуществляется одновременно с заменой обоих роликов.

Далее начинается сама установка, перед которой рекомендуется нанести на резьбу специализированный герметик. Ремень надевается на шкив коленчатого вала, при этом вы натягиваете обе его ветви, выводя заднюю ветвь за натяжитель, а переднюю за опорный ролик. Далее он надевает шкивы распредвалов. Одновременно с натяжением ремня вы поворачиваете натяжной ролик против часовой стрелки. Вырез первого наружного кожуха указанного ролика совмещен с выступом второй из втулок, расположенных внутри него, а болт крепления зажимается ключом.

Далее вы повернете коленчатый вал ровно на 2 оборота по часовой стрелке. Посмотрите, совпали ли установочные метки на обоих валах, кроме того, следует проверить, совпали ли выступ и вырез на натяжном ролике.
