Автор Михаил На чтение 4 мин Опубликовано 17.07.2021

Снять карты дверей в Logan может понадобиться для улучшения шумоизоляции, для ремонта или замены замка, ремонта стеклоподъёмника, при тюнинге салона, замене динамиков. Обивочный материал в салоне демонтируется и меняется довольно просто, это можно сделать дома, собственноручно. Но желательно найти время и прочитать инструкцию, как поступать правильно конкретно в Вашем случае.

Вкратце опишем, как снять обшивку передних и задних дверей Рено Логан 1 и 2.

Содержание

1. Как снять обшивку передней двери Логан 2
2. Демонтируем карт водительской двери Logan 1
3. Снятие обшивки задней двери Логан 2
4. Заключение
5. Видео

Как снять обшивку передней двери Логан 2

Для работы понадобятся: нож, монтажная лопатка из пластика, ключи TORX Т25, Т30.

Опишем, как демонтируется обшивка с передней левой двери Рено Логан 2. Правую дверцу демонтируют точно так же.

1. У внутренней рукоятки открытия выворачивается крепежный винт. Ручка сдвигается вперёд, выводится из проема.
2. Переднюю часть рукоятки разворачивают вверх, выводят из втулки рычага наконечник приводной тяги замка, ручка вынимается.
3. У подлокотника поддевается декоративная накладка с края. После чего, преодолевая сопротивление клипс, накладку можно снять.
4. У обивки выкручиваются два винтика, которые расположены под подлокотниковой накладкой.
5. У крепления обивочного материала выворачивается винт.
6. У крепления наружного зеркала Logan 2 с края поддевается декоративная накладка, вынимается, преодолевая сопротивление фиксатора.
7. Полотно поддевается снизу, отводится от панели с усилием, чтобы преодолеть силу клипс.
8. Карт сдвигается вверх и отводится, насколько позволяет длина проводного жгута.
9. Внутри подлокотника отжимается фиксатор, колодка проводного жгута отсоединяется от блока управления стеклоподъёмниками.
10. Чтобы получить доступ к арматурным узлам, монтажная мастика подрезается ножом, от панели отделяется влагозащитная пленка.
11. Все сломанные крепёжные пистоны заменяются.
12. В обратном порядке на Логан 2 устанавливается обшивка.

Нужно проследить, чтобы верхняя кромка обивки (она загнута), вошла в пазик на стекольном уплотнителе с внутренней стороны.

Установка магнитолы в Рено Логан 2

Демонтируем карт водительской двери Logan 1

Теперь разберемся, как снять обшивку передней двери у Рено Логан 1. Для работы понадобится ключ TOPX Т20, Т27, плоская и крестообразная отвертки. На передней дверце у замочного привода сначала снимается внутренняя рукоять. Для замены рукояти замка потребуется ключ TOPX Т27.

Работа выполняется в следующем порядке:

1. У внутренней рукояти замка выворачивается крепежный винт.
2. Ручка вытягивается из соответствующего гнезда, затем отсоединяется от рычага приводной тяги и снимается.

   (ссылка на источник фото)

3. Декоративная решётка акустического динамика поддевается отверткой, снимается, преодолевая сопротивление фиксаторов.

   )

4. У динамика выкручиваются все 4 крепежных болта.
5. Динамик извлекается из гнезда, от него отсоединяется жгут проводов, после можно акустическую деталь можно удалить.
6. На подлокотнике выкручиваются крепежные винты.
7. То же самое проделывается на заднем дверном торце.
8. Карт отсоединяется от панели, преодолевая сопротивление пластиковых пистонов.
9. Из соответствующего отверстия выводится кнопка блокировки замка, и карт полностью снимается.

Имейте в виду, что все 11 клипс, удерживающие дверной карт, сменные.

Снятие обшивки задней двери Логан 2

Для работы понадобятся; плоская отвертка, нож, монтажная лопатка из пластика, ключи TORX T20 и T30. На левой, правой задней двери снятие и замена обшивки производится аналогично.

Последовательность действий следующая:

1. Если у Рено Логан 2 задний стеклоподъёмник механического типа, то от обивки нужно отжать розетку его рычажка.

   (ссылка на источник фото)

2. В полученный зазор нужно вставить плоскую отвертку или специальное приспособление, и с его помощью сдвинуть у ручки пружинный фиксатор. После этого рукоять можно вынуть.
3. У рукояти выкручивается крепёжный винт.
4. Край рукоятки поддевается отверткой или монтажной лопаткой, конструкция выводится из проема.
5. Поворачивая верх конец ручки, из втулки рычага выводится наконечник приводной тяги замка, после чего рукоять можно снять.
6. Винт крепления обивки выворачивается из подлокотника. Полотно поддевается по нижнему краю и отводится от панели, преодолевая сопротивление фиксаторов.
7. Обивка сдвигается вверх и удаляется.

Если Logan оснащен электрическими стеклоподъемниками, то нужно отжать фиксатор, отсоединить жгут проводов от выключателя стеклоподъемника.

Карт задней «калитки» Логана первого поколения снимается также, но ручка стеклоподъемника простоя стягивается.

Заключение

Как видим, чтобы снять обшивку дверей Логана не нужны никакие специальные инструменты. Работа не вызывает затруднений еще и из-за обилия крепежа, который «обезвреживается» отщелкиванием.

Видео

Рено Своими руками

Оцените автора

Снятие обшивки двери на Renault Logan своими руками

Содержание

Чтобы узнать, как снять обшивку на передней двери на Рено Логан, нужно определить алгоритм действий, а затем провести подготовительные работы. Если планируется замена облицовочного материала, то следует приобрести отрез ткани для обтяжки дверной конструкции. Необходимость ремонта появляется в связи с затиркой обшивки, загрязнениями, разрывом ткани или деформацией кузовной части. С завода Логан выходит со стандартной внутренней облицовкой, используется дерматин или кожзаменитель. Водитель может провести замену облицовочного полотна на любой другой вариант материала, тем самым преобразив свой салон.

Подготовка

Снятие отделки начинается с подготовки помещения, материалов и рабочего инвентаря. Демонтаж облицовки и других элементов дверцы должен проходить в комфортных условиях: теплое помещение, качественное освещение, чистота. Если будет выполняться замена облицовки, то необходимо приобрести новый отрез ткани. Для разбора вручную потребуются:

• отвертки;
• шило;
• ключ на 8;
• пистоны или клипсы;
• метизы;
• нож.

Обязательно замеряется дверная панель. Ткань покупается с запасом: по 5 см с каждой стороны. Отступы позволяют надежно зафиксировать полотно.

Обшивка водительской двери

Чтобы разобраться, как снять на задних дверях обшивку на Рено Логан, важно учесть, что в этой модификации вместо клипс стоят пистоны. Они фиксируют обшивку на панели. С 2009 их заменили на клипсы, которые более надежны, поскольку они легко снимаются и защелкиваются. Внутри водительской дверцы больше электрической проводки, поэтому работы имеют свою специфику. Основные этапы демонтажа облицовки:

1. Проводится съем авторучки. Она держится на двух болтах. Автомобиль 2009 г. оборудован стандартными ручками, только потом стали устанавливать евро.
2. Выкручиваются фиксаторы, которые предназначены для блокировки дверного замка.
3. Отстегиваются пистоны. Панель немного выдвигается из дверного элемента.
4. Отключается электроника: блокиратор и акустика. Демонтируется динамик.
5. Вынимается панель, на которой находится обшивка.

Пистоны чаще всего ломаются во время демонтажа, поэтому стоит приобрести дополнительный комплект.

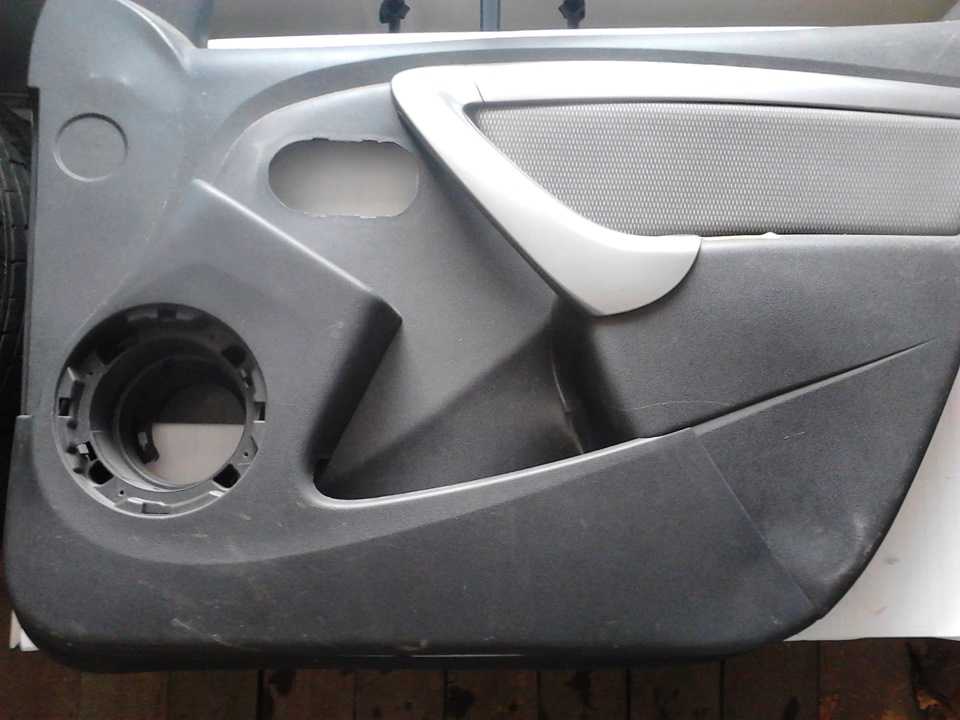

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Перед обратной сборкой удаляется грязь со всех внутренних деталей.

Порядок действий для задних дверей

Для ремонта потребуется стандартный набор инвентаря. Демонтаж обшивки проводится согласно инструкции:

1. Снимаются заглушки. Пластиковые накладки скрывают крепежные элементы.
2. Демонтируется евроручка, она закреплена двумя винтами.
3. Удаляются фиксаторы. Отключается проводка, идущая к стеклоподъемникам, замку, колонкам.
4. Отщелкиваются клипсы, вынимается панель.
5. Проводится демонтаж динамика. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Обшивка снимается вместе с панелью. Они скреплены скобами строительного степлера. Отсоединение крепежей позволит снять материал, а затем обтянуть деталь новой тканью.

Механизм ручки в дверях

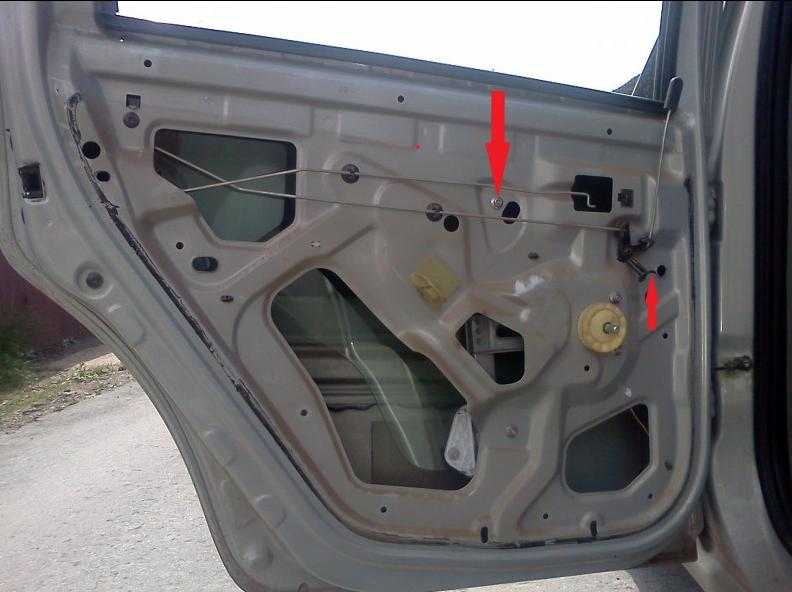

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

1. После демонтажа облицовки вынимается нижняя направляющая стекла.
2. Отсоединяются 4 лепестка оси промежуточного рычага.
3. Отключается рычаг с тягами в сборе.
4. Вынимается держатель внутренней ручки и блокиратор замка.
5. Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом. Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.
