Регулировка клапанов k7j Рено Логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов.
— Рожковый ключ на «10».
— Плоскогубцы.

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.

— Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.

— Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).

— Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

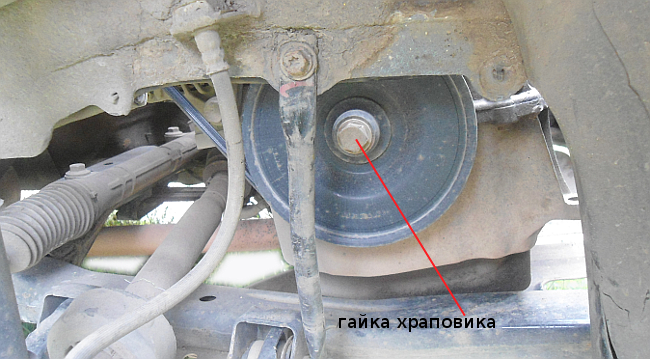

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»). Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.

— Снимаем клапанную крышку с модулем зажигания.

Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

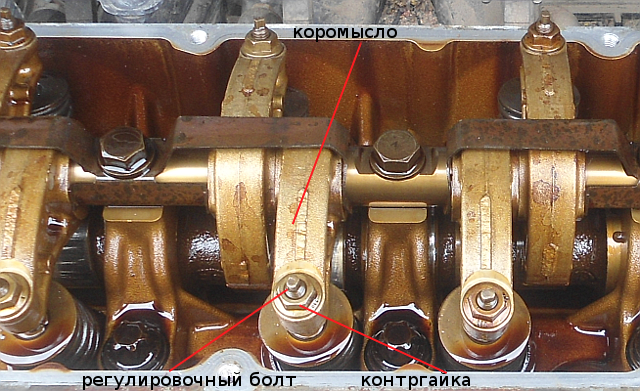

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»). Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат). При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра. Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала. Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности.

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

— Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.

Еще статьи по двигателю k7j

— Замена задней опоры двигателя k7j автомобиля Рено Логан 1

— Замена наконечников рулевых тяг автомобиля Рено Логан

— Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Регулировка клапанов на Рено Логан

На автомобилях Renault Logan устанавливается силовой агрегат двух вариантов с восемь и шестнадцатью клапанами с объёмом 1,4 и 1,6 литра.  Если судить по отзывам автовладельцев они считаются довольно надежными. Но со временем регулировка клапанов на Рено Логан просто необходима.  Суть этой регулировки заключается в том чтобы нивелировать ненормативные зазоры в механизме клапанов, образовавшиеся в результате того что металл пот действием высоких температур расширялся. Регулировка выполняется между стержнем приводной части и регулировочным болтом.

В результате того что происходит отклонение от стандартных значений которые прописаны в тех паспорте начинает происходит большой износ всех элементов этой системы в результате чего у двигателя  появляются все предпосылки для проведения серьезных ремонтных работ, особым симптомом является посторонний стук в двигателе на холостых оборотах.

Из-за того что зазор становится больше, и количество подаваемого топлива в цилиндры становится недостаточным, мощность мотора начинает снижаться.  Такая проблема может коснутся любого из моторов.

Функция клапанов

В  системе ДВС одними из важных  элементов являются выпускные и впускные клапаны. Благодаря им в камеру сгорания происходит подача топлива и уход отработанных газов в выхлопную систему. Практически весь рабочий цикл клапан закрыт, а открывается он не надолго. Этим элементы должны соответствовать определённым требованиям, они не должны препятствовать тому чтобы продукт сгорания выходил. В открытом состоянии они свои задачи выполняют с  минимальной силой трения, при этом свою функцию выполняют довольно четко и в определенный момент происходит их срабатывание. При этом чтобы в момент воспламенения смеси газ не попадал наружу из камеры, должны быть определенные зазоры.

Необходимый инструмент для работы

Работу по регулировке может проделать самостоятельно каждый автовладелец, но для этого нужно иметь весь необходимый инструмент, а также небольшой багаж знаний. Что касается инструмента то для работы понадобится:

• Шурупы
• Пассатижи
• Рожковые ключи на 10 и 13
• Отвертка

Согласно регламенту в не зависимости от типа двигателя регулировка клапанной системы нужно производить примерно каждые 100 000 километров, но некоторые считают что делать это нужно каждые 60 000 километров. По утверждению автовладельцев если машина работает на газу это может отрицательно сказывается на клапанах, седло начинает просаживаться, в камеру в место горючего материала из-за неправильных зазоров начинает поступать газ.

Стандартные зазоры должны быть:

• У впускных клапанов  от 0.1 до 0.15 миллиметров
• У выпускных от 0.25 до 30 миллиметров

Если устанавливаются новые элементы то происходит притирка и зазор тогда должен быть от 0.2 до 0.25 миллиметров. Этот зазор необходим чтобы у металлических деталей во время нагревания компенсировать расширение.

Регулировка

Перед тем как приступить к работе нужно осмотреть в каком состояние находятся все натяжные ремни, если имеются провисания их следует немедленно подтянуть. Когда все готово начинает производиться на Рено Логан регулировка клапанов:

1. Первым делом снимаются все патрубки и фильтрующий элемент который расположен на двигателе  для этого нужно выкрутить четыре болта
2. Отсоединяются провода от свечей
3. Демонтируется клапанная крышка, для этого выкручиваем четыре болта
4. Получаем доступ к поршневой группе, для выполнения работ цилиндр должен находится в верхней мертвой точке. Если он не на месте, поднимается передняя часть автомобиля и включается четвертая передача. Колесо крутится пока у распределительного вала шестерёнка не появится значение F.
5. Ослабляем контргайки, а болт зажимается пассатижами, открывается зазор в который вставляется щуп с необходимым размером
6. Подтягивается регулировочный болт, делается это пока щуп не начнёт двигаться с усилием
7. Повторяем эту процедуру с остальными цилиндрами, делать это желательно в следующем порядке : первый, четвертый, второй, третий.

На этом работа по регулировке закончена, собирается все в обратном порядке.

Как видите данная процедура не является сложной, и выполнить ее можно самостоятельно не прибегая к помощи специалиста, это поможет сэкономить значительную сумму денег, так как работы по регулировки довольно дорогие.

Регулировка зазоров клапанов Renault Logan

Для компенсации теплового расширения клапана конструктивно задается зазор меж­ду торцом стержня клапана и регулировоч­ным болтом, ввернутым в одно из плеч коромысла привода клапана.

При увели­ченном зазоре клапан не будет полностью открываться, при уменьшенном — полно­стью закрываться

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчет­ливый громкий стук, слышный при работе двигателя на холостом ходу с места водите­ля при закрытом капоте.

Увеличенные зазо­ры не приводят к аварийным поломкам дви­гателя, но вызывают усиленный износ дета­лей клапанного механизма.

Помимо этого при увеличенных зазорах впускных клапа­нов ухудшается наполнение цилиндров го­рючей смесью и, как следствие, снижается мощность двигателя.

При полном отсутствии зазоров у выпускных клапанов, помимо не­ровной работы и снижения мощности дви­гателя из-за уменьшения компрессии в ци­линдрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

Зазор измеряют на холодном двигателе (при +20 °С) между торцами стержня клапана и регулировочного болта при полностью за­крытом клапане.

Номинальный зазор для впускных клапанов 0,10 ~ 0,15 мм, для выпуск­ных — 0,25 ─ 0,30 мм.

После замены клапанов при первоначаль­ной регулировке для выпускных клапанов нужно установить несколько уменьшен­ный зазор, равный 0,20-0,25 мм.

Перед началом регулировки обязательно проверьте и при необходимости отрегули­руйте натяжение ремня привода газораспре­делительного механизма (см. «Замена ремня ГРМ и ролика двигателя Renault Logan»).

Вам потребуются: все инструменты, необ­ходимые для снятия крышки головки блока цилиндров, а также ключ «на 10», пассатижи, набор плоских щупов.

Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки клапанов Renault Logan»).

Установите поршень 1-го цилиндра в по­ложение ВМТ такта сжатия (см. «Установка ВМТ двигателя Renault Logan»).

В этом положении оба клапана 1-го цилиндра будут закрыты, а зазо­ры между торцами клапанов и регулировоч­ных винтов будут максимальны.

!!!Отсчет цилиндров ведется от маховика.

Для установки поршня 1-го цилиндра в по­ложение ВМТ такта сжатия требуется сня­тие верхней крышки ремня привода газо­распределительного механизма (для по­лучения доступа к установочным меткам на шкиве распределительного вала и на крышке головки блока), что влечет за со­бой трудоемкие предварительные опера­ции по снятию правой опоры подвески си­лового агрегата.

С точностью, достаточной для регулировки зазоров в клапанном ме­ханизме, распределительный вал можно установить в требуемое положение, кон­тролируя его визуально.

Распределитель­ный вал нужно повернуть так, чтобы пятки коромысел привода обоих клапанов ци­линдра, у которого проводится регулиров­ка, опирались на затылочные части кулач­ков распределительного вала, а коромыс­ла можно было бы переместить «покачи­ванием» в пределах зазора.

Ослабьте затяжку контргайки регулиро­вочного болта одного из коромысел, удержи­вая болт от проворачивания пассатижами.

Вставьте щуп в зазор между торцами клапана и регулировочного винта.

Удерживая от проворачивания контр­гайку, вращайте регулировочный болт по ча­совой стрелке до того момента, когда щуп в зазоре можно будет перемещать с легким усилием.

!!!Не заворачивайте регулировочный болт до момента полного защемления щупа, так как при этом начнется перемещение клапана и зазор окажется заведомо мень­ше нормы.

Удерживая от проворачивания регули­ровочный болт, затяните контргайку и про­верьте зазор. При необходимости повторите регулировку.

Аналогично отрегулируйте зазор для второго клапана.

Проверните коленчатый вал ровно на пол-оборота. При таком положении коленча­того вала оба клапана 3-го цилиндра полно­стью закрыты и их коромысла освобождены.

Отрегулируйте зазоры между торцами клапанов и регулировочных болтов 3-го цилиндра.

Последующими поворотами коленчато­го вала ровно на пол-оборота установите поршни 4-го, а затем 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для ос­тальных клапанов.

Установите крышку головки блока ци­линдров и все снятые детали в порядке, об­ратном снятию. При необходимости замените сильно обжатую прокладку крышки.

Регулировка зазоров в приводе клапанов., Renault Logan (Рено Логан) — Статьи — LOGAN & SANDERO — Руководства по ремонту

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и регулировочным болтом, ввернутым в одно из плеч коромысла привода клапана. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте.

Увеличенные зазоры не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма. Помимо этого при увеличенных зазорах впускных клапанов ухудшается наполнение цилиндров горючей смесью и, как следствие, снижается мощность двигателя. При полном отсутствии зазоров у выпускных клапанов, помимо неровной работы и снижения мощности двигателя из-за уменьшения компрессии в цилиндрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

Зазор измеряют на холодном двигателе (при +20 °С) между торцами стержня клапана и регулировочного болта при полностью закрытом клапане. Номинальный зазор для впускных клапанов 0,10–0,15 мм, для выпускных –0,25–0,30 мм.

ПРИМЕЧАНИЕ После замены клапанов при первоначальной регулировке для выпускных клапанов нужно установить несколько уменьшенный зазор, равный 0,20–0,25 мм.

Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»). Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, а также ключ «на 10», пассатижи, набор плоских щупов.

1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). В этом положении оба клапана 1-го цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.
2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

ПРИМЕЧАНИЕ Отсчет цилиндров ведется от маховика.

ПОЛЕЗНЫЙ СОВЕТ Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снятие верхней крышки ремня привода газораспределительного механизма (для получения доступа к установочным меткам на шкиве распределительного вала и на крышке головки блока), что влечет за собой трудоемкие предварительные операции по снятию правой опоры подвески силового агрегата. С точностью, достаточной для регулировки зазоров в клапанном механизме, распределительный вал можно установить в требуемое положение, контролируя его визуально. Распределительный вал нужно повернуть так, чтобы пятки коромысел привода обоих клапанов цилиндра, у которого проводится регулировка, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить «покачиванием» в пределах зазора.

3. Ослабьте затяжку контргайки регулировочного болта одного из коромысел, удерживая болт от проворачивания пассатижами. Вставьте щуп в зазор между торцами клапана и регулировочного винта.
4. Удерживая от проворачивания контргайку, вращайте регулировочный болт по часовой стрелке до того момента, когда щуп в зазоре можно будет перемещать с легким усилием.

ПРЕДУПРЕЖДЕНИЕ Не заворачивайте регулировочный болт до момента полного защемления щупа, так как при этом начнется перемещение клапана и зазор окажется заведомо меньше нормы.

5. Удерживая от проворачивания регулировочный болт, затяните контргайку и проверьте зазор. При необходимости повторите регулировку.
6. Аналогично отрегулируйте зазор для второго клапана.
7. Проверните коленчатый вал ровно на пол-оборота. При таком положении коленчатого вала оба клапана 3-го цилиндра полностью закрыты и их коромысла освобождены.
8. Отрегулируйте зазоры между торцами клапанов и регулировочных болтов 3-го цилиндра.
9. Последующими поворотами коленчатого вала ровно на пол-оборота установите поршни 4-го, а затем 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для остальных клапанов.
10. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки.

Регулировка клапанов Рено Логан, как отрегулировать клапана на рено логан, клапана на рено логан регулировка своими руками

Одними из наиболее важных и ответственных элементов двигателя являются клапана. Именно через них поступает топливовоздушная смесь в камеру сгорания, и выводятся отработанные газы. Клапана открываются кратковременно, исключительно для выполнения своей задачи. Остальное время они плотно закрыты. При этом к клапанам предъявляются следующие требования. Они должны:

— не предотвращать выход сгоревших газов ТВС в открытом состоянии;

— осуществлять свои функции с минимальным трением;

— четко выполнять свои задачи, срабатывать в нужный момент и иметь необходимый зазор;

 — надежно предотвращать выход сгоревших газов в закрытом состоянии.

Клапана на Рено Логан



 На автомобилях Рено Логан устанавливается два типа 4-х цилиндровых двигателя – с восьмью и шестнадцатью клапанами. В принципе, оба двигателя хорошо проявили себя в эксплуатации и считаются наиболее надежными. По крайней мере, отзывы владельцев этих автомобилей весьма лестные.

Большим преимуществом двигателей серии DOHC 16V является тот факт, что в них не нужно производить регулировку зазоров клапанов. Объяснить это просто. Задача настройки возлагается на специальные гидрокомпенсаторы, которые отлично справляются со своей задачей и производят настройку в автоматическом режиме.

Что касается моторов К7J и К7М, то у них конструкция немного иная – SOHC -8V. Особенность этого силового узла в том, что распределительный вал один и клапана расположены в головке цилиндров. Как следствие, без периодической регулировки здесь не обойтись. Но не стоит отчаиваться. Во-первых, эту работу необходимо производить редко (каждые 30 тысяч километров). Во-вторых, ехать на СТО и тратить деньги не нужно – все манипуляции можно с легкостью выполнить своими руками.

В чем суть зазоров?



 Давайте разберемся, зачем вообще контролировать зазоры, и почему они изменяются. Не секрет, что при нагревании металлические элементы имеют свойство менять свой первоначальный размер. Следовательно, необходима точная компенсация, которая как раз и задается путем установки небольшого зазора между болтом для регулировки и торцевой частью стержня. Если зазор слишком большой, то клапан будет открываться не полностью. И наоборот, если зазор снижен, то клапан не сможет полностью закрыться.

Проблемы с зазорами сразу же проявляются в процессе эксплуатации. Это и не удивительно, ведь нарушается работа силового узла. К основному симптому проблемы можно отнести явный стук от двигателя, который отчетливо слышен с водительского места. В такой ситуации регулировку клапанов на Рено Логан необходимо производитель незамедлительно. В противном случае двигатель будет быстрее изнашиваться и, как следствие, может очень скоро потребовать капитального ремонта.

Кроме этого, увеличение зазоров в выпускных клапанах приводит к ограниченному впрыску топливной смеси в камеру сгорания. Как следствие, снижается мощность двигателя, теряется его динамика. Автомобиль на глазах «тупеет» и плохо реагирует на нажатие педали газа.

Если зазор минимален, то клапана (как мы уже упоминали выше) перестают полностью закрываться. В этом случае снижается компрессия двигателя и, как следствие, теряется его мощность. Но и это не главное. Из-за снижения зазора намного быстрее обгорают седла клапанов, в которые последние просто не успевают садиться.

Регулировка зазора на Рено Логан

Как мы уже упоминали, регулировка клапанов возможна даже без привлечения специалистов. Главное – четко соблюдать рекомендации по настройке и регулировке:

1. Дождитесь охлаждения двигателя, если вы недавно куда-нибудь ездили на автомобиле. Помните, что регулировать клапана необходимо исключительно на холодном моторе (в противном случае все придется переделывать заново). Если вы приехали только вечером, то лучше не трогайте автомобиль до утра – пусть он полностью остынет.
2. Подготовьте инструмент, который необходим для работы. Здесь какого-то сложного оборудования не нужно – рожковый ключ на «13», трубчатый ключик на «10», плоскогубцы, крестообразную отвертку и самое главное – набор щупов для измерения зазоров.
3. В положении, когда поршень находится в ВМТ, зазор между регулировочным болтом и торцом клапанного стержня должен быть: для выпускных клапанов – 0,25-0,3 мм, а для впускных – 0,1-0,15 мм. Если производится полная замена клапанов, то зазор на выпускных должен быть ниже – около 0,2-0,25 мм.
4. Убедитесь, что ремень ГРМ нормально натянут. При наличии явного послабления (перетяжки) произведите его регулировку с помощью натяжного ролика.
5. Ключом на «10» (или отверткой) демонтируйте крышку воздушного фильтра. Далее вы можете продуть старый (если он менялся недавно) или же становить новый фильтрующий элемент.
6. Снимайте головку цилиндров.

7. Выставляйте поршень 1-го цилиндра таким образом, чтобы он оказался в позиции ВМТ (чтобы не запутаться, отсчет цилиндров ведите от маховика). Это положение особенно тем, что в нем два клапана 1-го цилиндра закрыты. Следовательно, измеряемые зазоры должны быть максимальными.
8. Послабляйте конргайку, установленную на регулировочном болте коромысла, и удерживайте болт с помощью плоскогубцев (это необходимо для того, чтобы избежать проворачивания). Направляйте щуп необходимой толщины в промежуток между регулировочным винтом и торцом клапана.
9. Держите контргайку (во избежание проворачивания) и закручивайте болт регулировки до момента, когда щуп будет двигаться в промежутке, но с незначительным усилием.

1. Зафиксируйте болт регулировки в одном положении и подтяните контргайку. Убедитесь, что зазор остался нормальным. Если же щуп начал «болтаться», то повторите все регулировочные процедуры.
2. Аналогичным образом отрегулируйте следующий клапан в этом цилиндре.
3. Проворачивайте коленчатый вал на половину оборота и производите регулировку в третьем цилиндре
4. Проворачивайте коленвал еще на половину оборота и проверяйте клапана четвертного поршня. После поверните коленчатый вал еще вполоборота и уделите внимание второму цилиндру.
5. Возвращайте крышку головки цилиндров на место и закручивайте болты с необходимым усилием. Перед этим не забудьте уделить внимание целостности прокладки под ГБЦ. При наличии повреждений или следов прогара – замените ее.

Вывод

Как вы видите, регулировка клапанов Рено Логан – это не так сложно. Все, что вам необходимо – инструмент, предельное внимание и 1-2 часа личного времени. Удачи.

Регулировка клапанов Рено Логан (1.6, 8 клапанов)

В зависимости от специфики рынка продаётся под марками Dacia, Renault и Nissan. В странах Европы (за исключением России) и в Марокко продаётся Dacia Logan, собираемая в Румынии и в Марокко. В России автомобиль продаётся под маркой Renault. Также под маркой Renault продаётся в Латинской Америке, в Индии и с сентября 2009 года — на Украине. В Иране он известен как Renault Tondar. На рынке Мексики Logan продаётся под названием Nissan Aprio. На индийском рынке продаётся под маркой Mahindra Verito. В России выпускается универсал Dacia Logan MCV 2006 года под именем LADA Largus.

Когда нужно регулировать клапаны на «Рено Логан»?

Их регулирование требуется в том случае, если в районе головки блока цилиндра вы отчетливо услышите характерное цоканье с частотой в два раза меньше, чем частота вращения коленвала. Эти типичные звуки появляются вследствие изношенности и четко слышатся в ходе работы мотора на холостом ходу.

В инструкции пользователя советуют осуществлять проверку клапанов после ста тысяч километров пробега.

Как отрегулировать клапаны на «Рено Логан»

Действия производятся на холодном движке, как правило, не выше двадцати градусов.

Во-первых, нужно снять корпус воздушного фильтра, сняв воздуховод и выкрутив четыре болта крепления. После этого отсоедините высоковольтные провода и разъем с модуля зажигания, не забудьте также, про жгут проводов. Все верно! Теперь имеется доступ ко все болтам крепления клапанной крышки.

Однако, перед тем, как снять крышку, все необходимо продуть сжатым воздухом. Итак, вы сняли клапанную крышку. Затем, для собственного комфорта нужно поддомкратить переднюю правую часть вашего «железного коня». Благодаря этому, у вас будет возможность проворачивать коленвал.

Теперь снимите крышку головки блока цилиндров и верхнюю крышку ремня ГРМ. Выставьте поршень первого цилиндра в ВМТ в конце такта сжатия, обращая внимание на метки шкива распредвала.

Цилиндры считаются от маховика.

Теперь внимательно осмотрите зазоры в приводе впускного и выпускного клапанов первого цилиндра и если они нуждаются в регулировке, то сделайте это. Пятки коромысел, при проверке в таком положении коленвала и распредвала, нужно направить к цилиндрическим частям кулачков распредвала, которые называются «затылками».

Коромысла могут покачиваться на оси в пределах зазора в приводе.

Тепловой зазор контролируется при поддержке плоских щупов между регулировочным винтом и торцами стержня клапана, щуп должен двигаться в зазоре с небольшим усилием. Для впускных клапанов зазор должен быть 0,2 мм и 0,4 — для выпускных.

У зазора наблюдаются совершенно иные размеры, говорим сразу — необходима регулировка. Ключом на «десять» немного расслабьте затяжку контргайки регулировочного винта. При этом разводным ключом придерживайте винт за лыски. Вращая регулировочный винт, поставьте необходимый зазор. Затягивая контргайку на место, придерживайте регулировочный винт ключом.

Теперь, проворачивая коленвал за болт на шкиве по часовой стрелке на сто восемьдесят градусов, внимательно осмотрите и отрегулируйте клапаны в цилиндрах 3,4 и 2. Теперь можете смело ставить все на место. Помните, что это необходимо совершать в обратном порядке.
