Снятие обшивки двери Рено Меган 2

Здравствуйте. Расскажем о том как снять обшивку водительской двери на Рено Меган 2.

Инструменты:

• плоская отвертка большая и маленькая
• Torx T30, T20
• вороток
• головка на десять
• лопатка для демонтажа клипс

1. Сначала нам нужно частично снять часть обшивки которая черная.

2. Пальцами поддеваем и отстегиваем накладку ручки двери.

3. Плоской отверткой отводим защелку разъема и снимаем его. После снятия разъема убираем накладку ручки в сторону.

4. Снимаем пластиковую накладку где зеркало просто потянув на себя.

5. Убираем пластиковый колпачок винта возле ручки.

6. Откручиваем три винта крепления обшивки под Torx T30.

7. Плоской отверткой подковыриваем и вынимаем блок управления стеклоподъемниками.

8. Заворачиваем шумоизоляцию и отключаем три разъема. Разъемы отключаются очень просто, сжимаем фиксатор и тянем на себя.

9. Если у вас есть дополнительный бардачок в обшивке, то его нужно снять. Для снятия поворачиваем две клипсы внутри бардачка маленькой плоской отверткой в горизонтальное положение и вынимаем их лопаткой для демонтажа клипс.

Клипсы стоят по бокам.

10. Закрываем крышку, подковыриваем бардачок и вынимаем вверх.

[stextbox id=’alert’]Обязательно крышка должна быть закрыта.[/stextbox]

11. Сдергиваем обшивку на себя и поднимаем вверх. Если есть помощник попросите чтобы держал ее вверху, если нет, привяжите аккуратно за рамку двери чтобы не повредить обшивку и ЛКП.

12. Снимаем трос открывания двери. Плоской отверткой подковыриваем защелку и он выйдет.

13. Снимаем решетку динамика. Подковыриваем снизу и отстегиваем по кругу несколько защелок.

14. Откручиваем три винта крепления мотора стеклоподъемника. Винты под Torx T20.

15. Откручиваем два винта крепежа динамика.

16. Вынимаем динамик и отключаем от него разъем. Для отключения разъема нажимаем фиксатор плоской отверткой и отключаем.

17. Если есть демонтируем плафон подсветки двери. Подковыриваем, вынимаем и отключаем разъем.

18. Откручиваем винт крепежа обшивки под Torx T30.

19. Откручиваем внизу два болта головкой на десять. Болты длинные, они крепят обшивку и направляющие стекла.

При обратной установке этих болтов не должна стоять та часть обшивки которая черная. Нам нужно будет регулировать направляющие чтобы наживить болты.

20. Освобождаем трос открывания двери и обшивка готова к снятию.

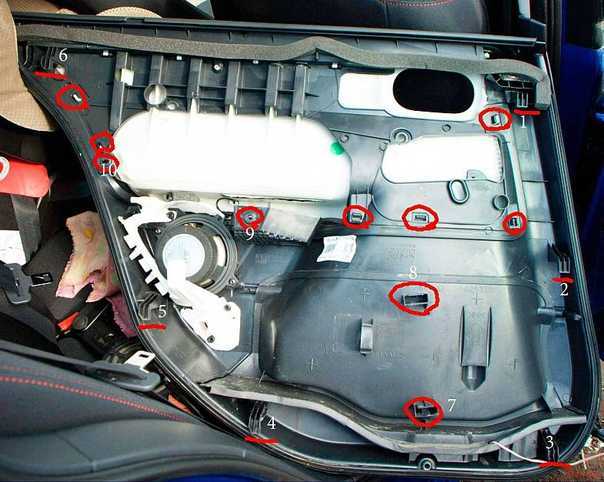

21. Чтобы снять обшивку с защелок ее необходимо сдвинуть вверх и отводить немного на себя.

22. Расцепляем пластиковые защелки стеклоподъемника.

23. Опускаем черную обшивку которую мы привязывали.

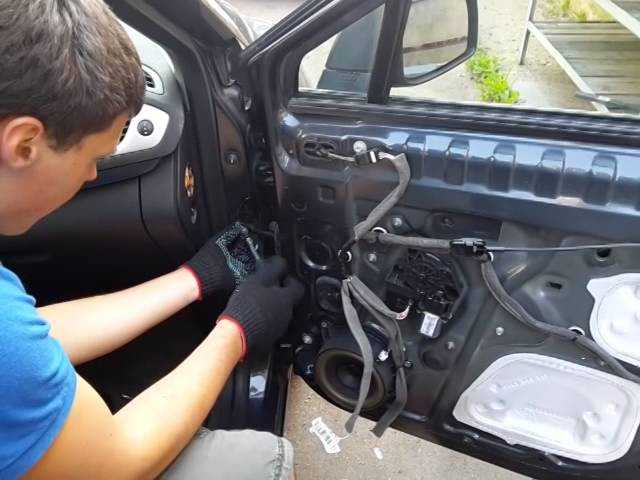

24. Отводим обшивку от двери и выводим много жгутов проводов, в некоторых местах они на защелках. Защелки элементарные, открываются очень просто, при работе разберетесь.

Рекомендую сделать фотографии какие жгуты как были проведены, собрать нужно все так же как и было.

Выполняем необходимые операции и производим обратную установку обшивки двери на Рено Меган 2.

Видео урок

https://www.youtube.com/watch?v=k1Jx1eg3ZDYVideo can’t be loaded because JavaScript is disabled: СНЯТИЕ (УСТАНОВКА) ОБШИВКИ ДВЕРИ (ДВЕРНОЙ КАРТЫ) НА РЕНО МЕГАН2, СЦЕНИК2, КЛИО3 #ВИДЕОЛЕКЦИЯ (https://www.youtube.com/watch?v=k1Jx1eg3ZDY)

Разборка передних дверей Рено Меган 2

Для снятия облицовки передней двери нужны инструменты: ключи TORX T20, T40, набор отверток

Подготавливаем автомобиль для выполнения работы. Отсоединяем минусовую клемму аккумулятора.

Поддеваем облицовку наружного зеркала

Снимаем ее, преодолев усилие фиксаторов

Поддеваем отверткой и отводим в сторону декоративную заглушку винта крепления внутренней ручки привода замка двери

Выкручиваем винт крепления внутренней ручки

Поддеваем отверткой

Отводим в сторону внутреннюю ручку

Отжимаем фиксаторы и отсоединяем держатель наконечника троса привода замка.

Снимаем ручку привода замка двери

Поддеваем с двух сторон отверткой

Снимаем облицовку ручки подлокотника

Выкручиваем два винта крепления накладки облицовки двери в ручке подлокотника

Выкручиваем два винта крепления облицовки снизу

Выкручиваем один винт сзади

Поддеваем отверткой блок управления стеклоподъемниками

Отводим в сторону на длину проводов блок управления стеклоподъемниками

Сжимаем фиксатор колодки жгута проводов

Отсоединяем колодку и окончательно снимаем блок управления стеклоподъемниками

Откидываем накладку облицовки двери

Под накладкой облицовки двери выкручиваем винт крепления облицовки к внутренней панели двери

Вынимаем из держателя трос привода замка передней двери

Сжимаем фиксатор и отсоединяем колодку разъема электропривода блокировки замка

Поддеваем отверткой

Снимаем решетку динамика

Фиксаторы крепления решетки показаны на рисунке 24

Выкручиваем два винта крепления динамиков

Отжимаем фиксатор

Отсоединяем колодку жгута проводов от динамика

Выкручиваем расположенные под решеткой динамика три винта крепления облицовки двери

Выводим выступы механизма стеклоподъемника из зацепления с облицовкой двери.

Приподнимая облицовку вверх и снимаем ее с панели двери.

Расположение выступов механизма стеклоподъемника показано на рисунке 30.

Устанавливаем облицовку передней двери и все снятые детали в обратном порядке.

Замена стекла передней двери

Для работы понадобятся: отвертки и ключ TORX T20

Опускаем стекло в нижнее положение

Отсоединяем минусовую клемму аккумулятора

Снимаем облицовку передней двери, как описано выше

Временно подключаем аккумулятор, подсоединяем блок управления стеклоподъемниками.

Нажимаем на клавишу управления стеклоподъемником в положение, при котором фиксаторы крепления стекла к ползуну расположатся в удобное для доступа к ним положение.

Снимаем внутренний уплотнитель стекла

Снимаем наружный уплотнитель стекла

Отжимаем левый фиксатор крепления стекла к ползуну

Отжимаем правый фиксатор крепления стекла к ползуну

Вынимаем стекло из двери, вынимая его задний угол вверх

Устанавливаем стекло передней двери и все детали в обратном порядке

Снятие и установку стеклоподъемника передней двери мы рассмотрели в статье «Стеклоподъемники Renault Megane II»

Замена замка передней двери

Для работы потребуются инструменты: ключ TORX T20, набор отверток

Откидываем вверх накладку облицовки передней двери

Снимаем наружную ручку, как описано ниже.

Отжимаем фиксатор

И снимаем щиток

Выкручиваем три винта крепления замка к каркасу двери

Отжимаем фиксатор кронштейна крепления наружной ручки к двери и проталкиваем отверткой кронштейн в полость двери

Вынимаем замок двери в сборе с основанием наружной ручки, извлекая его через технологическое отверстие в панели двери.

Выводим наконечник троса из паза основания наружной ручки и отсоединяем трос привода замка двери.

Устанавливаем замок двери и все детали в обратной последовательности

Замена наружной ручки и выключателя замка передней двери

Для работы потребуются инструменты: ключ TORX T20, набор отверток, крючок из проволоки.

Откидываем вверх накладку облицовки передней двери, как описано выше

Отжимаем фиксатор

Снимаем щиток

Снимаем декоративную накладку выключателя замка передней двери

Поддеваем отверткой и снимаем заглушку отверстия в задней части передней двери

Вставляем крючок, изготовленный из проволоки в отверстие

Заводим крючок за стопорную планку выключателя и разблокируем стопорную планку, потянув ее на себя (показано на снятом замке)

Снимаем выключатель замка передней двери

Сдвигаем наружную ручку назад в направлении стрелки

Снимаем ручку с автомобиля

Снимаем уплотнитель наружной ручки

Все детали устанавливаем в обратном порядке.

Как снять дверную панель Renault Megane

Renault Clio — Замок передней боковой двери: Снятие — установка

• Руководства
• Клио ОМ
• Клио СМ
• Новый
• Топ
• Карта сайта
• Поиск

Renault Clio III (2005-2013) Руководство по техническому обслуживанию / Механизмы и аксессуары / Механизмы боковых открывающихся элементов / Замок передней боковой двери: Снятие и установка

СНЯТИЕ

I — СНЯТИЕ ПОДГОТОВКА 9 8

• Обивка двери (см. Обшивка передней двери: Снятие — Установка) (Руководство по ремонту 393,72A, Обшивка боковой двери),
• цилиндр дверного замка (см. 51A, Элемент бокового открывания механизмы, Личинка замка передней боковой двери: Снятие-установка, 51A-4).

• Откройте крышку доступа к замку (1), следуя маркировка на уплотняющей пленке (см. Уплотнительная пленка для дверей: Снятие-установка) (Руководство по ремонту 393, глава 65A, Уплотнение дверей).
• Снимите внешнюю ручку (см. 51A, Боковое открывание). элементы механизмов, Наружная ручка двери: Снятие-установка, 51A-5).

• Высверлите заклепку (2).

ПРЕДУПРЕЖДЕНИЕ

Каждый раз, когда панель снимается в мастерской. (например, при сверлении), обезжирьте и протрите место а затем используйте тонкую кисть, чтобы нанести следующие антикоррозионные защитные материалы:

• грунтовка для предварительной обработки,
• двухкомпонентный грунт,
• краска в цвет кузова.

• Отсоедините ручку (3).
• Снимите модуль внешней ручки дверной панели (4).

II — ОПЕРАЦИЯ ПО СНЯТИЮ ЧАСТИ СООТВЕТСТВУЮЩИЕ

• Снимите болты (5).

• Осторожно поднимите замок, чтобы извлечь фиксирующий крюк. (6)
• Снимите модуль блокировки наружной ручки с секция дверной коробки.
• Отсоедините разъемы.
• Отсоедините кабель модуля блокировки внешней ручки.

УСТАНОВКА

I — УСТАНОВКА ЧАСТИ

• Прикрепите тросик замка к модулю рукоятки.
• Вставьте модуль замка в секцию дверной коробки.
• Установите замок на удерживающий крюк (7) секции дверной коробки.
• Подсоедините разъемы.
• Затяните стопорные болты требуемым моментом (8 Нм).
