Замена ремня ГРМ Рено Меган 1,6 16 клапанов пошаговая инструкция

На чтение 6 мин. Опубликовано 29.05.2015

Давненько к нам не приезжало интересных авто и вот наконец свершилось. Встречайте Рено Меган II с двигателем 1,6 16 клапанов замена ремня ГРМ на 145 000 км. Оговоримся сразу, что с заменой клиент затянул, так как производитель рекомендует менять ремень ГРМ на 115 000.

На данных двигателях при обрыве ремня гнет все клапана, поэтому лучше поменять пораньше, а каждые 20 000 контролировать состояние и натяжение.

Так вы убережете своего верного друга от преждевременной встречи с мотористом.

На данном движке нет шпонки на звездочке коленвала и это существенно усложняет жизнь, придется изготовить два фиксатора. Вообще на Мегане изготовление спец инструмента не самая большая сложность при замене ГРМ, больше всего напрягает практически отсутствующие расстояние между передней крышкой двигателя и лонжероном.

Мне кажется, что так французы мстят нам за 1812 год. Но это все лирика. Для процедуры замены нам понадобится помимо стандартных ключей и головок еще 16 и 18, а так же звездочки и шестигранник на 5. Комплект ГРМ (ремень, болт коленвала и два ролика) как отличить оригинальный комплект от подделки читаем в этой статье, две новые заглушки распредвалов и помпа.

Специальные приспособления

Изготавливаем фиксатор коленвала

Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

Изготавливаем фиксатор распредвала.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам.

Все просто.

Можно и не заморачиватся а купить здесь:

Подготовительные операции

Наш клиент.

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку

За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала.

Поворачиваем коленвал по часовой стрелки до упора в фиксатор.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Ни когда не откручивайте болт шкива коленвала с помощью стартера.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Замена помпы

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место.

Равномерно обтягивая болты по кругу.

Комплект ГРМ (оригинал).

Установка нового ремня ГРМ

Перед установкой еще раз все проверяем. Все фиксаторы на месте, коленвал упирается в свой фиксатор и паз на нем смотрит вверх и немного влево.

Если все так приступаем к установке нового ремня ГРМ. Здесь мы немного отойдем от инструкции для собственного удобства. Сначала ставим натяжной ролик так что бы выступ с обратной стороны попал в паз на помпе (смотри фото выше). Гайку не затягиваем. Затем одеваем ремень на звездочки распределительных валов внатяжку и фиксируем его пластиковыми хомутами. Не забываем про направление вращения.

Надеваем его на натяжной ролик, звездочку коленвала и помпу. Ставим на место обводной ролик, не забываем про шайбу, его затягиваем.

С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем.

Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.

Затягиваем гайку натяжного ролика. Ставим нижнею пластиковую крышку ремня ГРМ и шкив коленвала. Так же как мы откручивали болт коленвала, так и закручиваем. Только отвертка теперь выше суппорта. Вынимаем фиксаторы. Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике. Если все гуд, собираем все что сняли в порядке обратном снятию.

Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Можно забыть о данной процедуре еще на 115 000 км. Не забываем периодически контролировать состояние ремня и его натяжение хотя бы раз в 20 000.

Видео замены ремня ГРМ на Рено Меган

Видео не очень подробное но основные моменты показаны.

Удачи на дорогах. Ни гвоздя, ни жезла.

Замена ремня ГРМ двигатель K4J Рено Меган 2

Установите автомобиль на двухстоечный подъемник

Отсоедините аккумуляторную батарею

Снимите защиту поддона картера двигателя.

Снимите ремень привода вспомогательных агрегатов.

Рис. 1. Установка специальных приспособлений

Установите специальные приспособления (Mot. 1453 и Mot. 1453-01) с удерживающими ремнями (рис. 1)

Рис. 2. Нанесение меток на опоры маятниковой подвески

Отметьте положение опоры маятниковой подвески относительно кузова (рис. 2).

Снимите опору маятниковой подвески двигателя в сборе с верхним кронштейном.

Снимите нижнюю реактивную тягу.

Следите за тем, чтобы не повредить трубопровод кондиционера.

Снимите болты крепления глушителя шума впуска.

Снимите глушитель шума впуска.

Проткните по центру заглушки распределительных валов отверткой.

Снимите заглушки распределительных валов отвертками.

Снимите пробку отверстия под фиксатор ВМТ (рис. 4)

Расположите пазы распределительных валов горизонтально и со смещением вниз от осей валов

Поворачивая коленчатый вал по направлению вращения (по часовой стрелке, если смотреть со стороны привода ГРМ), вверните фиксатор «верхней мертвой точки» (Mot. 1489).

Проверните коленчатый вал по часовой стрелке (если смотреть со стороны привода ГРМ) до упора в фиксатор ВМТ (рис. 7)

Убедитесь, что пазы на торцах распределительных валов расположены горизонтально и ниже осей валов

Рис. 7. Снятие шкива коленчатого вала, верхней и нижней крышки привода ГРМ: 1 — шкив коленчатого вала; 2 — верхняя крышка привода ГРМ;3 — нижняя крышка привода ГРМ

Снимите шкив коленчатого вала, заблокировав маховик отверткой, верхнюю и нижнюю крышки привода ГРМ (рис. 7).

Отпустив гайку крепления оси натяжного ролика, ослабьте натяжение ремни привода ГРМ

Снимите обводной ролик с помощью специального приспособления.

Снимите ремень привода ГРМ, следя за тем, чтобы не упал зубчатый шкив коленчатого вала.

Снимите зубчатый шкив коленчатого вала.

Снимите натяжной ролик.

Установка

Замените ремень привода ГРМ, болт крепления шкива коленчатого вала, натяжной и обводной ролики.

Обезжирьте конец коленчатого вала (со стороны привода ГРМ), а также отверстие и опорные поверхности шкива, зубчатого шкива коленчатого вала и самого коленчатого вала.

Это необходимо сделать, чтобы не сместился привод ГРМ иначе двигатель выйдет из строя.

Такое смещение приводит к выходу из строя двигателя.

Расположите пазы распределительных валов горизонтально и со смещением вниз от осей распределительных валов, при необходимости поворачивая распределительные валы с помощью специального приспособления (Mot. 799-01).

Установите на приспособление (Mot. 1496) приспособление (Mot. 1750).

Установите приспособление (Mot. 1496) с приспособлением (Mot. 1750) на концы распределительных валов.

Установите фиксатор ВМТ (Mot. 1489) (см. рис. 5).

Убедитесь, что коленчатый вал заблокирован фиксатором ВМТ (Mot. 1489), а паз коленчатого вала обращен вверх.

Установите натяжной ролик, расположив его выступ 1 в пазу 2.

Установите зубчатый шкив коленчатого вала, ремень привода ГРМ и обводной ролик.

Затяните указанным моментом (45 Нм) болт крепления обводного ролика с помощью специального приспособления (Mot. 1368)

Натяжение ремня

Шестигранным ключом на 6 мм совместите подвижный указатель с выемкой, поворачивая эксцентрик по часовой стрелке

Затяните требуемым моментом (27 Нм) гайку крепления оси натяжного ролика.

Установите шкив на коленчатый вал.

Затяните требуемым моментом и доверните на указанный угол (коленчатый вал должен быть заблокирован фиксатором ВМТ) болт крепления шкива коленчатого вала (40 Нм+145°±15°).

Снимите приспособление для фиксации распределительных валов (Mot. 1496).

Снимите фиксатор ВМТ (Mot. 1489).

Поверните коленчатый вал на два оборота по часовой стрелке (если смотреть со стороны привода ГРМ).

Перед окончанием второго оборота заверните фиксатор ВМТ (Mot. 1489) в отверстие в блоке цилиндров.

Медленно, без рывков доверните коленчатый вал до упора в фиксатор ВМТ.

Выверните фиксатор ВМТ (Mot. 1489).

Убедитесь, что подвижный указатель расположен напротив выемки.

Отверните гайку крепления натяжного ролика, не более чем на один оборот, удерживая подвижный указатель шестигранным ключом на 6 мм.

Плавно подведите подвижный указатель до совмещения с выемкой, поворачивая эксцентрик по часовой стрелке.

Затяните требуемым моментом (27 Нм) гайку крепления оси натяжного ролика.

Проверка

Совместите подвижный указатель с неподвижным или с выемкой в зависимости от варианта исполнения натяжного ролика.

Затяните требуемым моментом (27 Нм) гайку крепления оси натяжного ролика.

Перед проверкой установки фаз газораспределения убедитесь в правильном положении указателей натяжного ролика.

Заверните фиксатор ВМТ (Mot. 1489) в отверстие блока цилиндров.

Медленно и без рывков доведите коленчатый вал до упора в фиксатор.

Установите (не прилагая усилия) приспособление (Mot. 1496) для фиксации распределительных валов (пазы распределительных валов должны находиться в горизонтальном положении ниже осей валов).

Если приспособление для фиксации распределительных валов не встает на место, установите повторно фазы и газораспределения отрегулируйте натяжение ремня привода ГРМ.

Выньте фиксатор ВМТ.

Ремень грм рено меган 2: замена своими руками

Замена ремня ГРМ Рено Меган 2 (снятие и установка).
Необходимые инструменты: опорная перекладина для вывешивания двигателя, переходник к специнструменту для блокировки распредвалов, фиксатор шкивов привода ГРМ, приспособление для фиксации распределительных валов, приспособление для установки крышек распредвала на 57мм и 43мм, дополнительная гайка с рукояткой к подъемнику двигателя, приспособление для затяжки эксцентрикового болта натяжного ролика ключ «торкс» на 8мм и квадратная головка на 12,7мм, фиксатор ВМТ, динамометрический ключ, угловой сектор, страховочный ремень (желательно несколько), головка «торкс» с внутренним углублением 1/2″ (под квадрат 12,7мм), динамометрический ключ для обычной и угловой затяжки, карандаш или мелок, набор шестигранных головок.
Необходимые для замены запчасти:
ремень привода ГРМ, натяжной ролик ГРМ, обводной ролик ГРМ(комплект ремня ГРМ для Megane II), болт шкива коленвала, заглушки распредвалов ( маленькая и большая), прокладка дроссельной заслонки (необязательно).
Снятие

Установите автомобиль на подъемник, отключите аккумулятор. Снимите защиту двигателя, приводной ремень( ремень генератора).

Установите на место перекладину для вывешивания двигателя с страховочным ремнем. Отметьте мелком положение опоры двигателя относительно кузова.

Снимите в порядке очередности: болты (рис.1) крепления правой опоры двигателя, правую опору маятниковой подвески, болты крепления нижней реактивной тяги, нижнюю реактивную тягу.

Снимите: отводящий воздухопровод корпуса воздушного фильтра, дроссельную заслонку, колодку проводов с подьемной проушины, подьемную проушину двигателя (со стороны маховика).

Проткните по центру заглушки распредвалов отверткой с плоским лезвием.
Снимите: заглушки торцов распределительных валов, пробку отверстия под фиксатор ВМТ с помощью головки «торкс» стандартной 1/2 под квадрат 12,7 мм на 14.
Установка фаз газораспределения.

Расположите пазы (рис.2) распредвалов почти горизонтально и со смещением вниз от осей валов, поворачивая коленчатый вал по направлению вращения ( по часовой стрелке, если смотреть со стороны привода ГРМ). Заверните фиксатор ВМТ.

Поверните коленвал по направлению вращения (по часовой стрелке) до упора в фиксатор ВМТ. Проверьте, чтобы пазы на торцах распредвалов расположились горизонтально и ниже осей валов.

Снимите: шкив коленвала, заблокировав маховик отверткой с плоским лезвием. Снимите также верхнюю крышку ГРМ и нижнюю.

Отверните болт (рис.3) натяжного ролика ремня ГРМ. Ослабьте натяжной ролик, повернув эксцентрик с помощью шестигранной головки на 6мм. Снимите: обводной ролик (рис.4) с помощью ключа на 8мм и квадратной головки на 12,7мм. Снимите ремень ГРМ, следя за тем, чтобы не упал шкив коленвала. Снимите зубчатый и натяжной ролик.

Установка 1-й способ.

Первая процедура применяется для замены любых элементов, находящихся в передней части ГРМ, при этом не требуется ослаблять детали крепления одного или обоих зубчатых шкивов распредвалов.

ВНИМАНИЕ! Ни в коем случае не проворачивайте коленвал двигателя в направлении, обратном направлении вращения! Обязательно обезжирьте: конец коленвала со стороны ГРМ, расточку и опорные поверхности зубчатого шкива! Это неоходимо для исключения смещения привода ГРМ. Такое смещение приводит к выходу из строя двигателя!

При необходимости, расположите пазы распределительных валов горизонтально и со смещением вниз от осей распределительных валов, поворачивая распредвалы с помощью приспособления для фиксации распредвалов или с помощью фиксатора зубчатых шкивов привода ГРМ.
Установите приспособление для фиксации распределительных валов с переходником к приспособлению для блокировки распределительных валов.
Закрепите приспособление для фиксации расредвалов с переходником к торцам распределительных валов.

Проверьте, что метка (рис.5) фазорегулятора направлена вертикально вверх. Нанесите метки (рис.6) с помощью мелка на зубчатый венец фазорегулятора и на крышку головки блока цилиндров.

Проверьте что коленчатый вал надежно заблокирован фиксатором ВМТ. Паз (рис.7) коленвала должен быть обращен вверх. Убедитесь также в том что зубчатый венец фазорегулятора распределительно вала впускных клапанов надежно зафиксирован (венец не шатается из стороны в сторону).

Установите натяжной ролик вставив его выступом в паз(рис.8). Обезжирьте поверхность коленвала, расточку и опорные поверхности шкива коленвала.

Установите

Зубчатый шкив коленвала.
Ремень привода ГРМ Megane II на зубчатые шкивы распредвалов не двигая шкивы распредвалов.
Обводной ролик.

Затяните требуемым моментом болт крепления обводного ролика 45Нм с Приспособления для затяжки эксцентрикового болта натяжного ролика, ключ «торкс» на 8мм и квадратная головка на 12,7мм.
Натяжение ремня.

Установите подвижный указатель (рис.9) напротив выемки (рис.10), поворачивая эксцентрик (рис.11) по часовой стрелке с помощью шестигранного ключа на 6.

Затяните требуемым моментом гайку крепления натяжного ролика 7Нм с помощью динамометрического ключа. Установите нижнюю крышку привода ГРМ для двигателей с нижней крышкой привода ГРМ с люком. Установите шкив на коленчатый вал.

Затяните требуемым моментом и доверните на указанный угол с помощью динамометрического ключа для обычной и угловой затяжки.

Поверните коленчатый вал на два оборота по часовой стрелке, немного не доводя до совмещения метки на зубчатом венце фазорегулятора распределительного вала и на крышке ГБЦ (ранее нанесенные оператором), заверните фиксатор ВМТ в отверстиев блоке цилиндров.

Медленно, без рывков доверните коленвал до упора в фиксатор ВМТ. Выверните фиксатор.

Убедитесь, что подвижный указатель (рис.13) расположен напротив выемки (рис.14).

В противном случае отверните гайку крепления оси натяжного ролика не более чем на один оборот, удерживая подвижный указатель шестигранным ключом на 6мм, а затем плавно подведите подвижный указатель (рис.

13) до совмещения с выемкой (рис.14), поворачивая эксцентрик (рис.15) по часовой стрелке. Затяните требуемым моментом гайку натяжного ролика (27Нм).

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ ГРМ MEGANE II.

Медленно, без рывков доверните коленчатый вал до упора в фиксатор ВМТ. Выверните фиксатор ВМТ. Проверьте, через установочное окно в поддоне картера двигателя, что подвижный указатель (рис.13) и выемка (рис.14) натяжного ролика ремня привода ГРМ совмещены.

В противном случае отверните гайку крепления оси натяжного ролика не более чем на один оборот, удерживая подвижный указатель шестигранным ключом на 6мм, плавно подведите подвижный указатель до совмещения с выемкой, поворачивая эксцентрик по часовой стрелке.

Затяните требуемым моментом гайку крепления натяжного ролика ремня привода ГРМ (27Нм) с помощью ключа.

Проверка установки фаз газораспределения.

Перед проверкой установки фаз газораспределения убедитесь в правильном положении подвижного указателя и выемки натяжного ролика. Закрепите фиксатор ВМТ в отверстие в блоке цилиндров. Медленно и без рывков доверните коленвал до упора в фиксатор.

Установите не прилагая усилий специнструмент для блокировки распредвалов ( пазы на концах распредвалов должны находиться в горизонтальном положении и быть смещены вниз от осей валов). Если специнструмент не удается установить, необходимо повторно установить фазы газораспределения и отрегулировать натяжение ремня ГРМ Megane II.

Источник: http://mag-parts.ru/article_info.php/articles_id/4

Замена ремня ГРМ и помпы на дизельном двигателе 1.5 K9K

Фотоотчет по замене ремня ГРМ и помпы на примере двигателя K9K 732 (Renault Megane)
На других модификациях двигателей есть небольшие изменения в процессе, но они не существенные.
Перед началом работы рекомендуем ознакомится с полным описанием процесса в технических нотах — для меган2, для меган3.
Период замены ремня ГРМ
Производитель рекомендует производить замену ремня ГРМ при эксплуатации в РФ раз в 60 000 км

Коды запчастей для замены ремня ГРМ и помпы на дизеле 1.5 К9K

Коды запчастей оригиналы и аналоги.

Ремень ГРМ 27мм х 123: оригинал Renault 8200 366 318.Аналоги: Gates 5578XS, Contitech CT1035, BOSCH 1 987 949 565, GoodYear G1545H, Hutchinson 123 HTDP 27, Dayco 94944, Flennor 4467V.

Ролик ГРМ: Gates T43014, Hutchinson HTG 121, INA 531 0547 10, LPR AA10146, Ruville 55581, Sasic 1704005, SNR GT355.39, Triscan 8646 10123, Flennor FS05091, Mapco 23190.

Комплект ГРМ ремень + ролик: оригинал Renault 7701 477 028.

Аналоги: Gates K025578XS, Contitech CT1035K2, Dayco KTB474, Bosch 1 987 948 948, INA 530 0197 10.

Помпа: оригинал Renault 7701 475 995Аналоги: Airtex 1746, Quinton Hazell QCP3629, Graf PA977, Hepu P 962.
Комплект ГРМ ремень + помпа: Gates KP25578XS, Contitech CT1035WP3, Airtex WPK-174601, Bosch 1 987 946 441, Hutchinson KH 101WP63, INA 530 0197 31.

Комплект ГРМ ремень + ролик: оригинал Renault 7701 477 028. В комплекте лежит ремень и ролик фирмы GATES и 2 болта для фиксации шестерни колен вала на валу. Бывает 2 вида резьбы в колен валу — и никто не знает какой у вас. Именно по этой причине в комплект кладут 2.

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

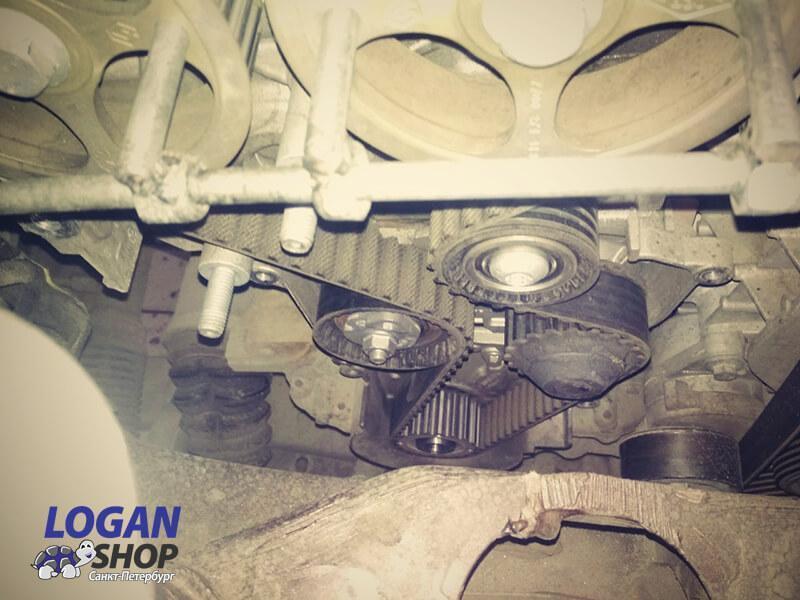

Порядок работы
Выполнять удобнее на подъемнике, чтобы была возможность поддомкрачивания мотора.
Вынимаем пистоны, следующим образом: одну отвертку вставляем в шлиц и вращаем против часовой стрелки, когда центральная часть немного приподнимется второй более тонкой отверткой поддеваем ее и вытаскиваем вверх, теперь пистон свободно вынимается.

Снимаем правое колесо и снимаем переднюю часть подкрылка. Пистоны крепящие подкрылок снимаем так: берем подходящий по размеру саморез, вкручиваем его в отверстие в центре пистона и вынимаем его взявшись за свободный конец самореза пассатижами.

Далее понадобится помощь второго человека.

Теперь надо ослабить болт шкива коленвала. Помощник садится за руль, включает 5 передачу и нажимает до упора на тормоз, а Вы надеваете на ключ для увеличения усилия кусок трубы отворачиваете этот болт.

Снимаем защиту двигателя
Сливаем антифриз путем снятия хомута, а потом и самого шланга, подставив при этом широкую емкость.

Снимаем ремень вспомогательных агрегатов. Если не получается ослабить натяжку ролика ключом, то тянем вниз за нижнюю ветвь ремня и клиним отошедший ролик подходящей деревяшкой, потом снимаем сам ремень.

Подпираем двигатель, подставив под поддон что ни будь подходящее.
Откручиваем верхние опоры двигателя и вынимаем их.

Снимаеи пластиковый кожух ремня ГРМ (состоит из верхней и нижней частей) отстегнув защелки и выкрутив один пластмассовый штифт, которым прижата середина кожуха. Что бы это сделать придется совместить отверстие в лонжероне с этим штифтом, путем поднимания и опускания двигателя.

Откручиваем вот эту алюминиевую опору. Крепится 5 болтами.

Затем максимально поднимаем двигатель вверх, отгибаем ремень ГРМ и вынимаем его. Придется повозится.

Выставляем метки ГРМ. На распредвале путем совмещений отверстий в самом шкиве и головке, для этого необходимо вставить подходящий по диаметру стальной стержень, например сверло. Далее от этого пляшем. Помечаем как стоит при этом шкив ТНВД и шкив коленвала. Можно маркером.

ВАЖНО!!!

При не сбитой установке ремня ГРМ можно делать так, если у Вас до снятия ремня метки были сбиты придется делать так как написано в мануале — вворачивать стопор коленвала.
Шпонка на коленвале смотрит на 12 часов
Метку нужно сделать маркером напротив нее, на всякий случай
Между метками ровно 19 впадин
Чертеж стопора коленчатого вала K9K
Ослабляем натяжку ролика ГРМ и снимаем ремень.
Замена помпы на дизельном Megane двигатель K9K 1.5

Для замены помпы снимаем кожух. Доступ к болтам кожуха свободный, но его снятию мешает шкив ТНВД. Для этого требуется снять генератор, либо снять шкив ТНВД. Кому как удобнее. В данном отчете снят шкиф ТНВД. По фото понятно что для этого было сделано, шкив «сидит» на конусе и шпонке.

Теперь доступ к помпе свободен, отворачиваем 5 болтов помпы и вынимаем
Родная помпа стояла на стальной прокладке с герметиком
К новой помпе, в комплекте прилагается прокладка из картона, на нее был нанесен герметик
При установке помпы на 2 болта находящихся слева от шкива помпы наносим герметик!
Устанавливаем на место кожух и шкиф ТНВД
Проверяем метки ГРМ и устанавливаем ремень, натягиваем ролик (подробнее об этом в мануале)
Аккуратно проворачиваем коленчатый вал и сверяем метки.
Сборка в обратной последовательности.
После заправки антифриза не забудьте выпустить воздух из системы через винтовые пробки в патрубках.
материал: Bokoff (Megane2. ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарийЕсли Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Источник: http://renault-drive.ru/base/renault-megane-2/dvigatel-kpp/zamena-remnja-grm-i-pompy-na-dizelnom-dvigatele-1-5-k9k.html

Меняем ремень ГРМ на Renault Megane с двигателем 1,6 16 клапанов (фото отчет)

Давненько к нам не приезжало интересных авто и вот наконец свершилось. Встречайте Renault Megane II с двигателем 1,6 16 клапанов замена ремня ГРМ на 145 000 км.

Оговоримся сразу, что с заменой клиент затянул, так как производитель рекомендует менять ремень ГРМ на 115 000.

На данных двигателях при обрыве ремня гнет все клапана, поэтому лучше поменять пораньше, а каждые 20 000 контролировать состояние и натяжение. Так вы убережете своего верного друга от преждевременной встречи с мотористом.

На данном движке нет шпонки на звездочке коленвала и это существенно усложняет жизнь, придется изготовить два фиксатора.

Вообще на Мегане изготовление спец инструмента не самая большая сложность при замене ГРМ, больше всего напрягает практически отсутствующие расстояние между передней крышкой двигателя и лонжероном. Мне кажется, что так французы мстят нам за 1812 год. Но это все лирика.

Для процедуры замены нам понадобится помимо стандартных ключей и головок еще 16 и 18, а так же звездочки и шестигранник на 5. Комплект ГРМ (ремень, болт коленвала и два ролика), две новые заглушки распредвалов и помпа.

Изготовление фиксаторов

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.

Теперь, когда инструментом мы запаслись, начнем

Наш клиент.

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Для наглядности на снятой крышке.

Выставляем верхнею мертвую точку. За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала. Поворачиваем коленвал по часовой стрелки до упора в фиксатор.

Под капотом снимаем приемный патрубок.
И дроссельный узел целиком открутив четыре винта на 10.
Отверткой прокалываем заглушки распределительных валов и выковыриваем их.
Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место. Равномерно обтягивая болты по кругу.

Комплект ГРМ (оригинал).

С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем. Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.

Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике.

Если все гуд, собираем все что сняли в порядке обратном снятию.

Видео замены ремня ГРМ на Мегане

Видео не очень подробное но основные моменты показаны.

Удачи на дорогах. Ни гвоздя, ни жезла.

Метки к записи:

Источник: http://auto-service.rapidly.ru/menyaem-remen-grm-na-renault-megane-s-dvigatelem-1-6-16-klapanov-foto-otchet.html

Замена ремня ГРМ Рено Меган 2

Для осуществления замены газораспределительного механизма, изначально нужно подготовить весь необходимый для осуществления процесса инструмент. Первым делом это комплект инструментов.

Для перехода к труднодоступным местам используются торцевые приспособления. Существуют и иные мелочи, как стандартная и фигурная отвертка, шестигранники и так далее.

Замена ремня ГРМ Рено Меган 2 делается по предоставленной ниже инструкции.

Шаг 1
Автомобиль ставится на ровную поверхность, желательно на подъемник, смотровую яму или домкрат. Без таких приспособлений ремень вы просто не снимите.

Шаг 2
Отвинчиваем колесо справа, подкрыльник и защиту двигателя, если она присутствует.
Шаг 3
Подкладываем доску между лонжероном и силовым агрегатом, немного приподнимаем его и получаем соответствующий рычаг.

Однако этого может быть недостаточно, ведь верхняя крышка снаружи не появляется. Поэтому можно выкрутить и старым образом. Для этого используем домкрат с рычагом поднятия до максимальной отметки, ставим между смотровой ямой доску двигателя и на нее выставляем поддон.

Поднимая или отпуская машину можно регулировать силовой агрегат под капотом. Обязательно произведите все нужные подпоры под шасси машины в период замены ремня ГРМ в целях безопасности. Затем вынимаем одну из опор двигателя. Откручиваем 3 закрепляющие гайки и один болт инструментом на 16 мм.

После переходим к защитному механизму, он крепится на четырех винтах.

Натяжение ремня ослабеваем дополнительным оборудованием и демонтируем его. Замечаем положение натяжителя ремня, стоит помучаться с силой натяжения в период сборки.

Шаг 4
Используя обычные и торцевые ключи на 16 мм, отвинчиваем гайки и болты защитной крышки, разъединяя предварительно всю мешающую работе проводку.

Отключаем также разъем датчика, болты и гаечную крышку. Довольно сложная процедура. Дистанция между поверхностью и крышкой около 20 мм. К гайкам и болтам подобраться весьма трудно. Верхняя крышка может не откручиваться, пока не отвинтим соответствующие сверху и снизу болты крепления.

Шаг 5
Отвинчиваем гайку звездочки коленчатого вала. По техническому осмотру он блокируется стандартной отверткой. Однако некоторые нажимают тормоз и включают пятую передачу. Для того чтобы его открутить, используем специальную добавочную трубу.

Натяжение в этом случае сильное, иногда сгибается инструмент. Если открутить не удается, пробуем смазать соответствующее крепление и повторно попытаться открутить.

Шаг 6
Вынимаем навесной механизм.

Один из них скрывается за нижней звездочкой. Откручиваем пластмассовую защиту, появляется доступ непосредственно к ремню.

Шаг 7
Вынимаем распределительные заглушки.
Выкручиваем гайку звездного коленчатого вала.

Его вращаем по направлению работы двигателя, пока специальные отверстия не будут на одной оси. Немного подводим до этого положения.

Шаг 8
Слегка ослабеваем ролик и вынимаем приводный ремень. Если есть необходимость, заменяем ролик и устанавливаем новый ремень. Натяжитель ставится только после закручивания ремня.

Собираем все в обратной последовательности. Процесс замены ремня ГРМ Рено Меган 2 можно считать завершенным.

Подпишись на наш канал в Яндекс.Дзене

Еще больше полезных советов в удобном формате

Замена ГРМ Рено Рено Меган 2

Источник: http://expertscar.ru/zamena-remnja-grm-renault-megane-2.html

Замена ремня ГРМ Рено Меган 1.6

Замену ремня ГРМ на Renault Megane 2 серии нужно производить раз в 60 тысяч км. пробега, но бывает что и ранее — это зависит от многих факторов. При желании и наличии необходимого инструмента это сделать несложно, поэтому обращаться на станцию техобслуживания не имеет смысла. Главное — придерживаться технологии и подходить к вопросу ответственно.

Для замены ремня ГРМ на Рено Меган с двигателем 1.6 понадобится смотровая яма, эстакада или на худой конец домкрат. Также необходимо приспособление для фиксации распредвалов (см. рис. 1). Если такового нет, придется изготовить аналог из пластины металла соответствующей толщины.

Разборка механизма ГРМ

Перво-наперво нужно поднять правую сторону автомобиля и снять колесо. В идеале желательно демонтировать бампер — он большой, заходит под кузов и мешает работе, но это не обязательно. После снятия правого диска надо убрать подкрылок и пластиковую защиту. С верху моторного отсека находится корпус воздухозаборника — отключаем от него датчик, отсоединяем патрубок и снимаем.

С левой стороны двигателя находятся заглушки распредвалов, которые сложно сохранить. Поэтому протыкаем их широкой плоской отверткой и выбрасываем — придется устанавливать новые.

Для замены ремня газораспределительного механизма нужно снимать правую верхнюю опору двигателя.

Для этого поддомкрачиваем мотор с правой стороны, так чтобы подушка вернулась в нормальное положение и откручиваем ее полностью (см. рис. 2).

Ручейковый ремень генератора дополнительного привода снимаем, для чего аккуратно отжимаем ролик, чтобы не повредить его поверхность. Затем нужно снять крышки корпуса ГРМ — их всего три. Для удобства запомните расположение болтов крепления, так как они разные.

Выставление зажигания (ВМТ)

На шкивах распредвалов есть метки, имеющие ответные метки на внутренней части отсека ГРМ. Аналогичная отметина есть на коленчатом вале. Нужно все их совместить таким образом, чтобы они совпали и встали в нужное положение.

Для этого вращаем коленвал по часовой стрелке. Когда метки совпадут, с левой стороны двигателя устанавливаем фиксатор распредвалов (см. рис. 3). На валах есть выемки, которые должны встать строго горизонтально по одной линии.

Теперь нужно заблокировать коленвал. Для этого одновременно стопорим маховик через отверстие, имеющееся со стороны КПП, и откручиваем болт крепления шкива коленчатого вала. На двигателе возле щупа есть заглушка, которую нужно выкрутить. В эту заглушку вкручиваем фиксатор коленвала или подходящий по диаметру и длине болт.

Установка ремня ГРМ на Рено Меган

Чтобы ремень встал идеально с первого раза, на нем предусмотрены соответствующие метки. Если их нет, то нужно нанести.

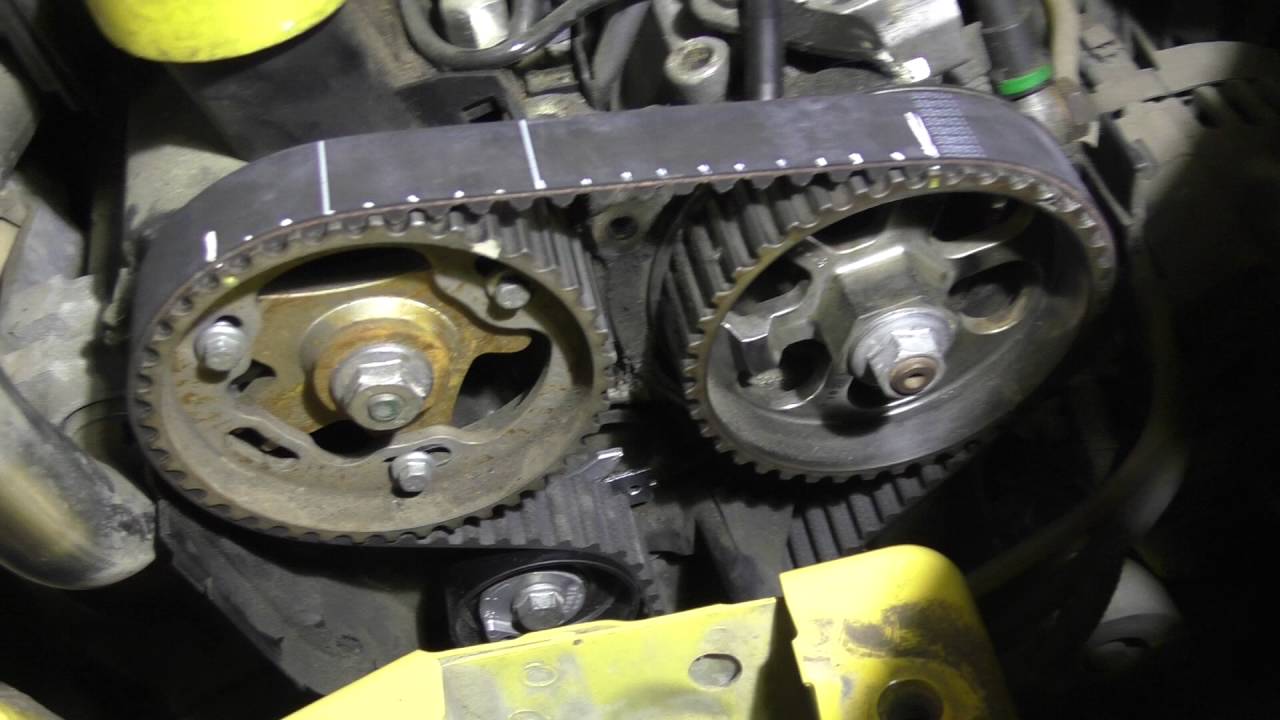

Для этого на старом ремне отмечаем все места, где его зубья совпадают с метками на шкивах. Оттягиваем или демонтируем натяжной ролик и снимаем ремень. Прикладываем два ремня и перерисовываем их на новый.

Если ремень сильно растянут — ориентируемся по количеству зубцов между метками.

Проще всего начать устанавливать новый ремень ГРМ с распредвалов — они более доступны. После этого опускаемся к обводному ролику и коленвалу, соблюдая совпадение меток. В последнюю очередь натягиваем ремень ГРМ на натяжной ролик. Если не получится (новый ремень может быть слишком жестким) — снимаем натяжитель и устанавливаем вместе с ремнем.

Когда ремень установлен, закручиваем болт коленчатого вала. При этом внимательно следим, чтобы маховик не прокручивался — иначе сила зажатия будет недостаточной. Все три части корпуса ГРМ желательно хорошо обезжирить — так вы убережетесь от рисков попадания пыли и мелкого мусора в механизм. Устанавливаем их на место, после чего ставим клиновидный ремень дополнительных агрегатов.

Для очистки совести проверьте, насколько плавно крутится коленчатый вал и не возникает ли посторонних звуков. Не забудьте перед этим снять фиксатор, который установлен в отверстие возле щупа и закрутить заглушку.

Снимаем фиксаторы с распределительных валов и устанавливаем новые заглушки. Ставим на место верхнюю опору двигателя, крепим корпус воздухозаборника, датчик и патрубок. Осталось только установить подкрылок, колесо, бампер (если снимали) и работа сделана.

Как видим, ничего особо сложного в замене ремня ГРМ на Рено Меган 2 поколения нет. Единственное что требуется — разумный подход. Если где-то не доглядеть, последующий ремонт может вылиться во внушительную сумму.

Видео

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Источник: https://avtogrm.ru/reno-megan-1-6-zamena-remnya-grm.html

Замена ремня грм на Рено Меган 2 своими руками

Силовой агрегат любого транспортного средства предусматривает наличие газораспределительного механизма. Привод подобной системы может быть ременной, от шестерни или цепного типа. На Рено Меган 2 установлена ременная передача ГРМ. Однако многие автолюбители не имеют представления, как выполняется замена либо установка ремней. В статье как раз повествуется о порядке самостоятельной замены этой комплектующей на Рено Меган 2 с дизельным или бензиновым ДВС. Кроме этого Вы получите ответы на вопросы о периодичности замены, причинах возникновения неисправности, а также возможных последствиях.

В чем причина неисправности

Чаще всего неисправность с ремнем ГРМ на Рено Меган 2 возникает из-за запоздалой замены. Однако, возникают ситуации обрыва и нового аксессуара. Данные поломки возникают довольно редко, однако не могут быть исключены, так как в ГРМ периодически попадают сторонние предметы, причиняющие обрыв ремня на дизельном Renault 1.5.

Рено Меган 2 не предусматривает возможность проверки ремня, ведь в течение всего периода эксплуатации он должен оставаться целым. Визуально его целостность не определяется. Просто осуществляется замена ремня ГРМ.

Поломка ремня может вызвать разную степень сложности, возникшей проблемы и определяется типом ДВС. Чаще всего на Рено Меган 2 можно встретить следующие проблемы, которые обуславливаются обрывом ременной передачи – деформация клапанной системы, разрушение распредвала на двигателе 1.5.

Замена ремня ГРМ на Рено Меган 2 достаточно недешевое мероприятие, к тому же требует значительного времени. Устанавливать следует только комплектующие которые подходят по кодировке Renault. Это гарантирует долгий период эксплуатации вашему Renault Megane 2.

Рено Дастер дизель расход топлива

Когда следует заменить

Замена ремня ГРМ на Меган рекомендуется каждые 100тыс.км пробега. Такие советы дает именно завод, выпускающий Renault Megane 2. Но рекомендации экспертов говорят о том, что желательно его менять раз в 60-70 тыс.км.

Поэтому, как только на одометре зафиксировано значение близкое к критическому, следует провести замену ремня.

Также при покупке автомобиля с рук желательно, при проведении ТО, купить комплект ГРМ и осуществить установку новой запасной части.

Ремонт на дизельной версии

Хотя дизель Renault 1,5 л неприхотлив в эксплуатации и надежен, но желательно проводить регулярное обслуживание ГРМ.

Перед заменой детали автомобиль Renault Megane 2 поднимается с помощью специального устройства или домкрата, демонтируется колесо с передней оси, двигатель упирается с помощью второго домкрата.
Производиться снятие подушки мотора с верхней части. Затем извлекается ее опорный узел, который фиксируется на блоке силового агрегата.
Вынимаем с навесных узлов, а именно с генератора. Делается это с помощью уменьшения натяжного усилия на соответствующем механизме. Для того чтобы не запутаться при сборке следует зарисовать схему разборки на листе бумаги.
Снимается шкив с переднего конца коленвала. Для этого напарник должен сесть за руль, включить передачу и осуществить нажатие до упора на педаль тормоза. Это застопорит коленвал и позволит выкрутить крепежный болт без напряжения.
Производиться снятие пылезащитного кожуха с системы газорасредления. За ним размещается ремень ГРМ. Он обычно фиксируется несколькими болтами под 10-й ключ.

На этом шаге производиться выставление рисок верхней мертвой точки 1-ого цилиндра. Для этого используются специнструмент, позволяющий фиксировать коленчатый и распределительный валы. На моторе с передней части, где расположен кожух КПП выкручивается колпачок под звездочку торкс. На ее место вворачивается до упора приспособление. Затем переходим на этап выставления меток.
Вращение коленвала необходимо выполнять без рывков и ускорений, пока он не станет сопоставим с фиксатором. Затем происходит установка фиксирующих элементов распредвала и шкива ТНВД. Это характерно для дизельного ДВС на 1,5 л.
Проводиться ослабление ремня за счет выкрутки болта натяжного узла.
Следует заранее приготовить новую запаску. Можно провести ее сравнения со старым ремнем. Выполняется замена ремня ГРМ, ролики и всего натяжного механизма, которым должен быть оснащен комплект ГРМ для дизельного ДВС на 1, 5 л.
Осуществив замену всех комплектующих, проводят установку нового водяного насоса для системы охлаждения.

Важно! Перед заменой насоса следует слить отработку из системы охлаждения. Новый насос можно найти в поставочном комплекте

Размещаем в штатном месте новый ремень ГРМ, чтобы не сместить риски. Затем выполняется необходимое натяжение и извлекается приспособление. Вместо него снова вкручивается заглушка.

Рекомендация – когда выполняется замена ремня ГРМ, следует использовать новые крепежные болты

Необходимо выполнить прокручивание вала на 1,5-литровом дизельном ДВС по часовой стрелке в два оборота. Опять совместить риски ремня. Если все соответствует, то можно начинать обратную сборку.

Бензиновая версия

Аналогичная замена ремня ГРМ выполняется на моторах 1,4 и 1,6. Однако, в этом случае отсутствует ТНВД. Данное руководство позволит легко и быстро выполнить замену детали.

Дастер на газу

Объём багажника Рено Дастер

Подводим итоги

Для самостоятельной установки ремня ГРМ следует использовать определенный инструмент. Это хорошо продемонстрировано на примере мотора 1,5 дизель. Для быстрой замены, приглашаем второго человека, берем требуемые приспособления и немного запасаемся терпением. Тогда все выйдет на отлично и ремень ГРМ будет заменен быстро и легко.

Источник: https://ZamenaRenault.ru/megane/dvigatel/zamena-remnya-grm.html

Внеочередная замена ремня грм на renault megane 2 (видео): инструкция с фото — Автомастер

Согласно инструкции, на данном авто ремень ГРМ рассчитан на 115 тыс. километров пробега. Но до этого срока лучше не дотягивать, так как в случае его обрыва будут погнуты клапана и повреждены другие системы.

Ремень газораспределительного устройства

Замена ремня ГРМ на Рено Меган с двигателем 16 клапанов, имеет свои специфики, несколько осложняющие работу, так как в силовом агрегате отсутствует шпонка на звездочке коленчатого вала. Для того чтобы выкрутиться из этого положения придется своими руками сделать пару фиксаторов.

Для чего нужен ремень ГРМ

Ремень ГРМ на Рено Меган является связующим звеном между распределительным и коленчатым валом. Это очень важный узел, нуждающийся в систематическом контроле, но, к сожалению, есть такие автовладельцы, которым даже неизвестно где он находится.

Признаки износа

Многие автовладельцы считают, что ремень ГРМ на Рено Меган нужно менять лишь, только когда начинают, проявляется явные признаки износа, такие как трещины, потертости и расслоение резины. Но на самом деле признаки следующие:

выхлопной газ приобрел черноватый оттенок;Черный дым из выхлопной трубы
во время работы двигателя слышатся вибрации;
двигатель стал хуже заводиться;
слышатся сторонние шумы в работе силовой установки.

Меняем ремень

Если вы с подобной работой сталкиваетесь впервые, то лучше в помощь взять более опытного товарища. Также важно придерживаться всех пунктов и рекомендаций данных в этом материале и видео.

Инструменты

набор торцевых ключей;
набор накидных ключей;
звездочки;
набор головок;
ключ шестигранник;
отвертки.

Изготовление приспособлений

Фиксатор коленчатого вала можно сделать из обычного болта соответственной длины и диаметра, а также трубки из латуни. Очень важно, чтобы длина точно соответствовала той, что указана на схеме.

Фиксатор распределительного вала делается из металлического листа.

Фото 1. Схема фиксатора коленвалаФото 2. Схема фиксатора распредваловФото — четеж фиксатора распредвалов

Этапы работы

Работы лучше проводить на яме, подъемнике или эстакаде.
Демонтируем переднее колесо Рено Меган справа.
Демонтируем защиту крыла.
Демонтируем защиту силового агрегата.
Чтобы вышла крышка, закрывающая ремень сверху, нужно положить доску между поддоном силовой установки и лонжероном.
Доска между поддоном и ланжероном
Демонтируем верхнюю маятниковую опору мотора.
Катушку зажигания также нужно снять.
Глушитель на впуске перед очистителем воздуха снимаем.
Отсоединяем проводку.
Снимаем щиток на стенке отсека силовой установки.
С помощью дополнительного оборудования после ослабления натяжки снимаем ремень.
Важно! Отметьте как расположен натяжитель ремня, для того чтобы потом не морочить голову с его натяжкой. Сделайте какую-то метку.Расположение натяжителя
Открутив болты и гайки, снимаем верхнюю крышку.
Выкручиваем болт шкива коленчатого вала. Предварительно заблокировав его при помощи отвертки соответствующего размера за венец маховика.
Убираем шкив подвесного оснащения.
Чтобы добраться до ремня убираем нижнюю крышку из пластика.Пластиковую крышку нужно убрать
Убираем заглушки распределительных валов.
Заглушки распредвалов
Вкрутив болт шкива коленчатого вала, крутим его по ходу часовой стрелки, пока пазы на распределительных валах не станут в одной плоскости, правильнее немного не доводить его до данного положения.Болт шкива
Далее нужно выкрутить заглушку, находящуюся с правой стороны от щупа масла и вкручиваем сделанный заранее фиксирующий элемент.
Фото места вкручивания самодельного фиксатора
Снова осторожно прокручиваем коленчатый вал, до упора с фиксатором.
Нужно добиться, чтобы пазы на распределительных валах встали в одной плоскости ниже осей распределительных валов.
Ставим второе фиксирующее приспособление.
Проводим ослабление натягивающего ролика.
Снимаем ремень.
Проверяем состояние роликов. В случае необходимости меняем.
Устанавливаем новый ремень ГРМ. Согласно инструкции обводной ролик нужно ставить после того, как установлен ремень. Если сделать по-другому, то придется долго помучаться с установкой ремня.
Натягиваем ролик, пока не совпадут метки.
Снимаем наши фиксаторы.
Провернув коленчатый вал на четыре оборота
Смотрим все ли в порядке с натяжкой.
Если она в порядке устанавливаем стопор.
Ставим нижнюю крышку шкива навесной оснастки.
Убираем фиксаторы.
После двух оборотов коленчатого вала фиксаторы должны устанавливаться без применения силы.
Крепко зажимаем болт шкива коленчатого вала.
Дальнейшие работы по сборке проводим в обратной последовательности.

Если после прочтения материала у вас остались вопросы или вы еще не разобрались где находятся необходимые метки, то обязательно посмотрите видео. Возможно, в нем вы найдете ответы.

Источник: https://auto-nix.ru/obsluzhivanie/vneocherednaya-zamena-remnya-grm-na-renault-megane-2-video-instruktsiya-s-foto.html

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

Дополнительные статьи

Регламент регулярных работ на Renault

Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5

База знаний Renault. Копилка советов и фотоотчётов

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить.

13. Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.

14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.

15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.

16. Соединяем штуцер топливопровода.

17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.

18. Ставим правое колесо на место.

19. Освобождаем от домкрата поддон картера двигателя.

Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе!

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

Замена ремня грм на рено меган 2 с мотором К4М пошагово

Осень 2002 года в Париже стала дебютом для Меган 2 на автошоу. Перед собой производители компании Renault ставили задачу по увеличению популярности этой модели в Европе. Новинка французского автопрома поразила будущих владельцев автомобиля большим количеством новшеств, оригинальностью дизайна, другими конструктивными решениями. Автомобиль Renault Megan 2 комплектуется несколькими вариантами силовых агрегатов, в приводе механизма ГРМ установлен зубчатый ремень. Многим владельцам будет полезно узнать о том, как проводится замена ремня ГРМ на Рено Меган 2.

Какими двигателями оснащают

Автомобили Renault Megan 2 комплектуется несколькими модификациями моторов. Они имеют рабочий объём 1400 см 3, 1600 см 3, 2000 см 3, развивают мощность от 72 до 98 л.с. Блок цилиндров моторов отлит из чугуна, головка блока цилиндров из алюминиевого сплава. В ней установлены два распредвала, которые приводятся во вращение зубчатым ремнём. Особенностью этих силовых агрегатов является тот факт, что требуется периодическая замена ремня ГРМ Рено Меган 2 через определённый пробег автомобиля.

K4J

Это бензиновый, рядный мотор с рабочим объёмом 1400 см 3. На выходе можно получить мощность в 72 л.с. Диаметр цилиндра в нём равен 79,5 мм, ход поршня равен 70 мм, рабочая смесь сжимается до 10 единиц. В головке установлены два распредвала, а это значит, что на каждый цилиндр приходится 4 клапана, по два на впускном и выпускном каналах. Привод механизма ГРМ осуществляется зубчатым ремнём.

К4М

Этот мотор имеет больший рабочий объём, который равен 1600 см 3, это позволило увеличить мощность двигателя до 83 л.с. Диаметр цилиндра стал меньше, его величина равна 76,5 мм, но ход поршня увеличился, он теперь имеет величину 80,5 мм в головке блока цилиндров также два распредвала и по 4 клапана на каждый цилиндр( 4 цилиндра в ряд, 16 клапанов). Привод клапанного механизма также осуществляется зубчатым ремнём. Степень сжатие рабочей смеси в цилиндрах равна 10.

F4R

Рабочий объём этого мотора уже около 2 тыс. см 3, что позволяет получить мощность примерно 98,5 л.с. диаметр цилиндра, ход поршня увеличены, равны 82,7 мм и 93 мм соответственно. На каждый цилиндр приходится по 4 клапана, которые приводят в движения два распредвала. Тепловой зазор клапанного механизма на всех моторах регулируется с помощью гидрокомпенсаторов. Система питания двигателей инжекторная.

Процедура замены на примере двигателя К4М

Привод клапанного механизма зубчатым ремнём уже много лет используется автопроизводителями, стал привычным для автовладельцев. Бо́льшая часть из них понимает важность своевременной его замены, чтобы избежать возникновенья возможных проблем у силового агрегата. Одни водители с этой проблемой обращаются к специалистам ремонтных организаций, другие владельцы проводят замену самостоятельно. Если имеется опыт самостоятельных работ по ремонту и обслуживанию автомобиля, перечень необходимого инструмента и приспособлений, можно смело браться за дело.

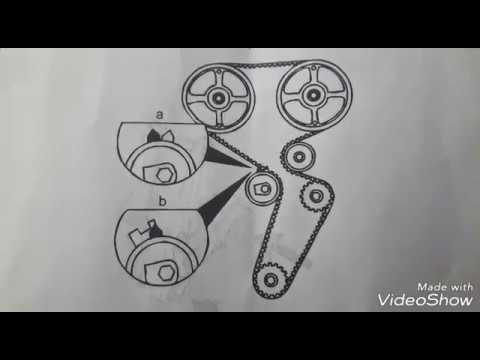

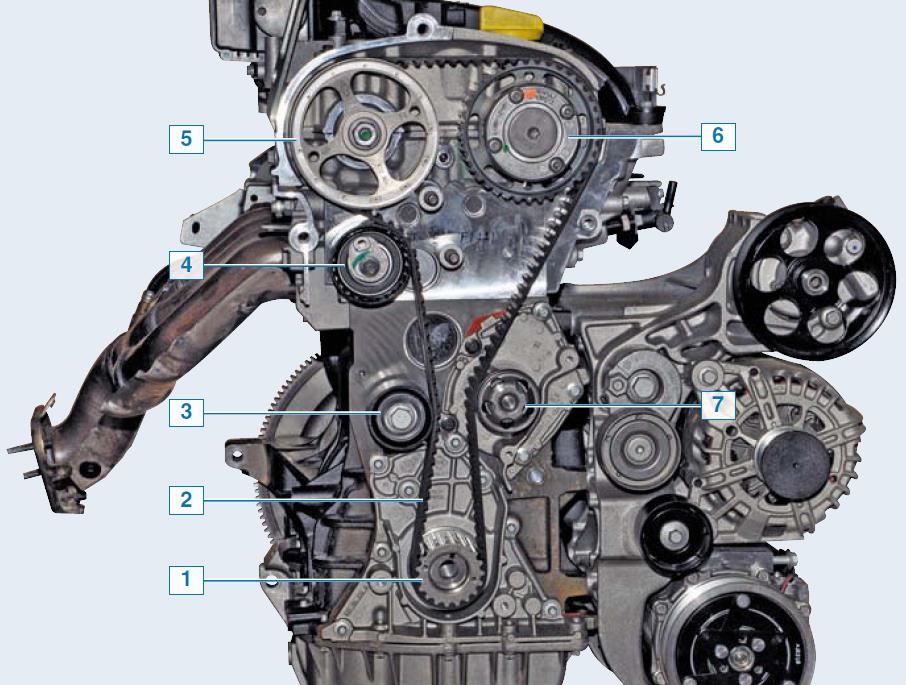

Схема грм

Что потребуется

Первое, о чём необходимо позаботиться, это приобрести комплект ремня ГРМ для этой модели двигателя. А также следует приобрести или изготовить самостоятельно фиксатор коленвала, приспособление для крепления в неподвижном состоянии распредвалов.

Фиксаторы ГРМ

Для выполнения работы требуется площадка, в роли которой может выступить гараж, эстакада, подъёмник. Желательно, чтобы рядом был помощник.

В работе водителю понадобятся:

Ключи гаечные (рожковые, накидные, головки, набор шестигранников).
Автомобильный домкрат.
Подставку под кузов автомобиля.
Противооткатные башмаки.
Ветошь.

Ремкоплект ГРМ

Замену начинают с установки машины на выбранное место для проведения работы. Затягивают трос ручного тормоза, под задние колёса ставят противооткатные башмаки. Многие водители избегают такую процедуру, но, чтобы избежать возможное получение травм или повреждение кузова автомобиля, лучше всего соблюдать правила техники безопасности. В первую очередь необходимо вывернуть крепление нижней защиты моторного отсека, снять её с кузова. Далее срывают колёсные болты правого переднего колеса, приподнимают домкратом переднюю правую часть кузова. Под кузов следует установить подставку для страховки от возможного его падения.

Пошаговые этапы

Колесо снимают со ступицы, подкрылки в арке колеса. Далее порядок действия будет таким:

Теперь необходимо немного поднять двигатель, чтобы освободить верхнее крепление опоры мотора. Для этого освободившийся домкрат устанавливают под картер мотора, как можно ближе к шкиву коленвала, поднимают двигатель.

Домкрат кузова

Освобождают от крепления верхнюю опору, отсоединяют закреплённые на ней трубопроводы, проводку.

Снятие правой опоры двигателя

Далее понадобится накидной ключ на «10», которым отворачивают крепление канала с кабелем, отводят его в сторону.
Чтобы добраться до заглушек распредвалов, нужно снять глушитель шума на впускном канале.
Отвёрткой протыкаю резиновые заглушки распредвалов, вынимают их из посадочных гнёзд.

Заглушки

Теперь следует установить прорези на торцах распредвалов в строго горизонтальном положении. Этого добиваются вращением коленвала.
Далее нужно снять защитную крышку механизма ГРМ. Понадобится ключ (накидной или головка) на «13». Демонтированную крышку вынимают из моторного отсека.
Снимают приводной ремень генератора, для этого ослабляют его натяжение.
Следующим шагом будет снятие шкива коленвала. Помощник должен включить 5 передачу, выжать до отказа педаль тормоза. В это время ключом на «18» отворачивают болт крепежа шкива.

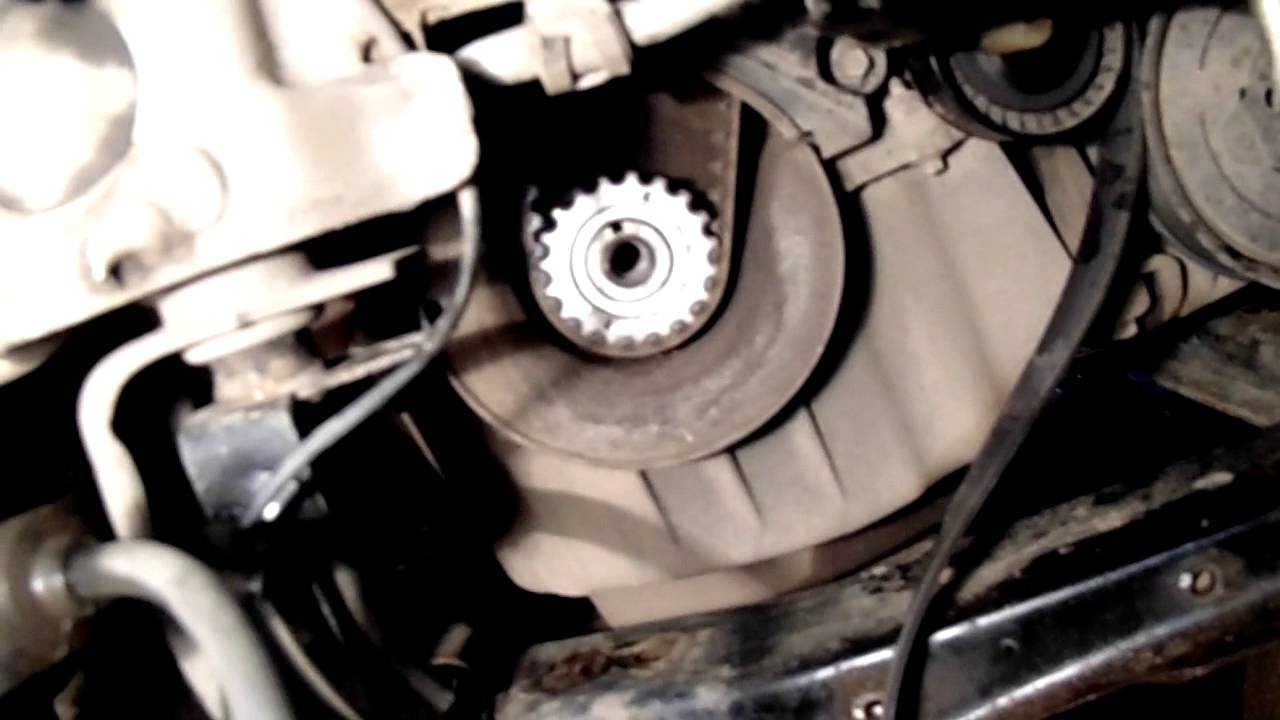

Шкив коленвала

Теперь подошла очередь для снятия нижней крышки механизма ГРМ, выворачивают её крепёж, снимают с двигателя.
Чтобы снять приводной ремень ГРМ, ослабляют ключом на «13» его натяжение, снимают с ролика.

Сборку проводят в обратном порядке. Новый ремень следует одеть сначала на обводной, затем на натяжной ролик механизма ГРМ.

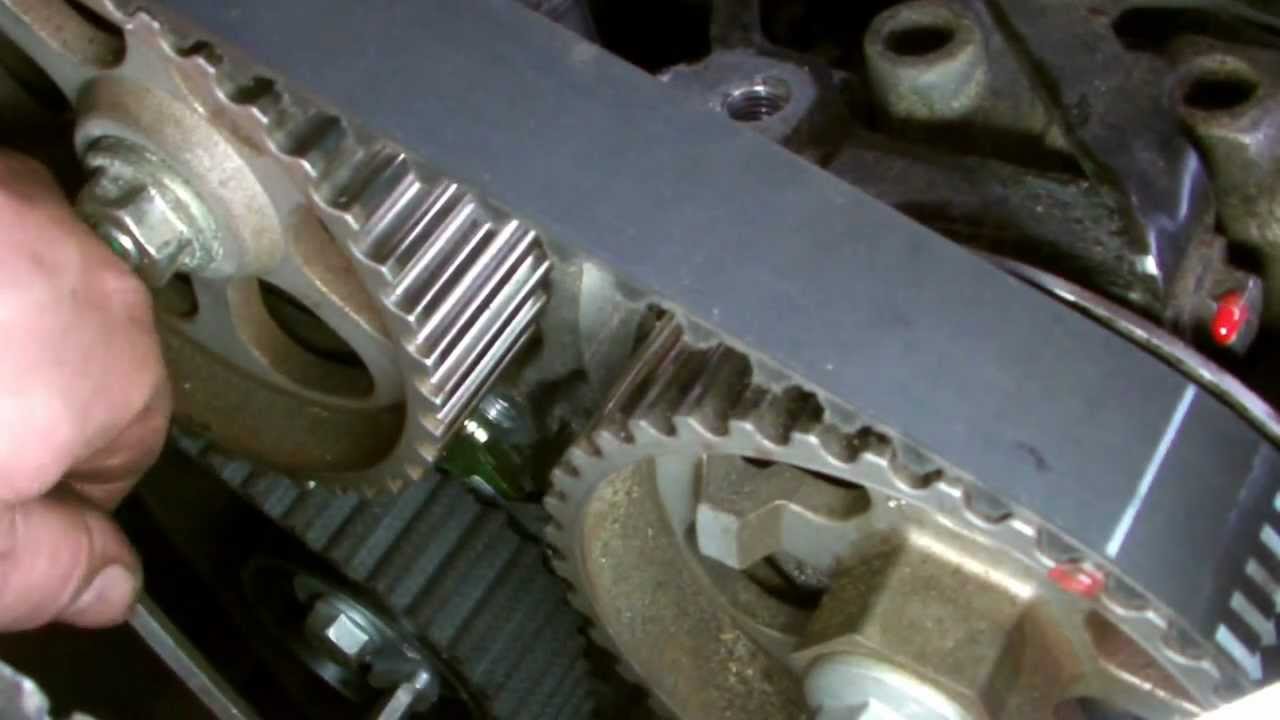

Метки

Впускные или выпускные клапаны должны открываться или закрываться в строго определённый момент. Если это не соблюдается, мотор не запустится, не удастся «выжать» заложенные в него характеристики, можно повредить детали кривошипно-шатунного механизма. Для этого предусмотрены установочные метки в приводе ГРМ, но так как в двигателе К4М их нет, поступают следующим образом.

Вращением коленвала устанавливают поршень первого цилиндра в положение верхней мёртвой точки. В таком положении прорези в торцах распредвалов должны располагаться в одну строго горизонтальную линию, заглушки распредвалов в это время должны быть сняты. Чтобы исключить их возможное проворачивание, валы стопорят специальной пластиной фиксатором. Она вставляется в прорези на торцах распредвалов, прижимается болтом к головке блока цилиндров.

Фиксатор распредвалов

Если фиксатора нет в наличии, можно зафиксировать в неподвижном положении шкивы на распредвалах. Берут болт М10 длиной примерно 50 мм, две шайбы. Их вставляют во впадины на шкивах, прижимают гайками. Желательно маркером поставить метки на шкивах, чтобы проверить их положение во время сборки мотора. Этим же маркером ставят метки на шестерне коленвала и блоке цилиндров. Таким же образом следует отметить положение натяжного ролика. Фиксации в неподвижном положении требует также коленвал. Выкручивают на блоке заглушку, на её место заворачивают фиксатор до упора в коленвал.

Стопор коленвала

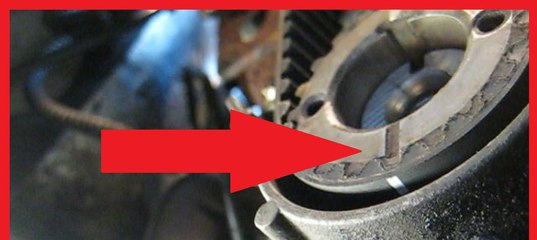

Натяжение

Срок службы ремня во многом зависит от его натяжения. Для этого служит натяжной ролик, который шестигранником поворачивают по стрелке, указывающей направление натяжения. Поворачивать ролик следует до тех пор, пока его подвижная метка не совпадёт с неподвижной меткой на его корпусе. Контролировать натяжение ремня, его состояние рекомендуется один раз после каждых 20 тыс. км пробега.

Натяжение

Сроки

Инструкция по эксплуатации этого автомобиля рекомендует проводить плановую замену ремня ГРМ, обводного и натяжного роликов, заглушек распредвалов при пробеге 60 тыс. км или независимо от пробега после 4 лет его использования. Опыт владельцев этого автомобиля свидетельствует, что ремень «выбегает» этот пробег. В некоторых случаях замену производят ранее указанного срока, это зависит от условий эксплуатации машины, технического состояния мотора.

Сильно сокращает срок службы ремня попадание на его тело технических жидкостей. Они размягчают состав ремня, происходит обрезание зубьев или его обрыв, а это приводит к повреждениям клапанов в головке блока цилиндров.

Замена ремня ГРМ Renault Megane 3 1.5 dCi

Замена ГРМ на Renault Megane 3 должна производится строго по регламентному ТО — каждые 60 000 км. Пренебрежение может грозить обрывом ремешка и поломкой двигателя.

Также рекомендуется, если автомобиль работает ровно и устойчиво, устанавливать на ремне и шкивах механизма ГРМ свои метки. Потом переносить метки со старого ремня на новый и одевать новый ремень по своим меткам. В таком случае можно будет быть уверенным в правильности установленных фаз ГРМ. Чтобы проделать все самостоятельно, желательно иметь опыт в проведении подобных работ.

Для замены ремня ГРМ на автомобиле Renault Megane 3 с дизельным двигателем 1.5 dCi понадобиться:

Renault Megane 3 1.5dCi

Для доступа к ремню ГРМ много разбирать не придется.

Сразу, сверху, откручиваем болты крепления подушки двигателя к лонжерону ключом на 16мм.

Теперь снизу снимаем защиту открутив 4 болта ключ на 10мм.

Откручиваем правое колесо ключом на 17мм.

Снимаем подкрылок вытянув пластиковые держатели и открутив шурупы ключом на 7мм.

Снимаем ремень приводного механизма.

Повернув натяжной ролик по часовой стрелке ключом на 16мм.

Сразу проверяем на люфты и гул все крутящиеся механизмы и осматриваем состояние ремня.

Выставляем подпорку под поддон двигателя.

Теперь вытягиваем топливные трубки из кронштейна подушки двигателя и откручиваем болты ключом на 16мм.

Снимаем подушку двигателя.

Снимаем защитный кожух ремня ГРМ.

Для этого необходимо по бокам отщелкнуть небольшие защелки.

И со стороны лонжерона вытянуть одну пуклю.

Вот так выглядит снятая защитка ремня ГРМ.

Теперь откручиваем кронштейн подушки двигателя ключом на 10мм.

Снимаем его и откладываем в сторону.

Ключом на 19мм откручиваем шкив коленвала.

Выставляем метки. У распредвала есть отверстие под стопор. Вместо стопора можно использовать болт или сверло подходящего диаметра.

Также на звезде распредвала есть метка по которой мы будем устанавливать ремень.

И на звезде ТНВД тоже есть метка для установки ремня.

На звезде коленвала устанавливать ремень будем по отверстию выделенном на фото.

Ключом на 13мм откручиваем болт натяжного ролика.

Снимаем ремень, ролик. Проверяем помпу на наличие люфта.

Осматриваем помпу, сальники коленвала и распредвала на наличие течей.

Вот такой комплект ГРМ мы будем устанавливать.

Сравниваем старый ремень и ролик с новыми.

Устанавливаем натяжной ролик на двигатель попадая в специальный паз.

На новом ремне есть метки которые необходимо совместить с меткой на шкиве распредвала.

И шкиве коленвала.

Натягиваем ремень до того момента пока флажок не станет на свое место.

Перед закручиванием болт коленвала рекомендуется смазать фиксатором резьбы или герметиком.

Проворачиваем двигатель за болт коленвала полных 2 оборота и снова проверяем натяжку ремня.

Собираем всё в обратном порядке.

Устанавливаем на место подкрылок, защиту.

И колесо. Работа окончена.

Замена ремня ГРМ Рено Меган 2 (снятие и установка)

Замена ремня ГРМ Рено Меган 2 (снятие и установка).

Необходимые инструменты: опорная перекладина для вывешивания двигателя, переходник к специнструменту для блокировки распредвалов, фиксатор шкивов привода ГРМ, приспособление для фиксации распределительных валов, приспособление для установки крышек распредвала на 57мм и 43мм, дополнительная гайка с рукояткой к подъемнику двигателя, приспособление для затяжки эксцентрикового болта натяжного ролика ключ «торкс» на 8мм и квадратная головка на 12,7мм, фиксатор ВМТ, динамометрический ключ, угловой сектор, страховочный ремень (желательно несколько), головка «торкс» с внутренним углублением 1/2″ (под квадрат 12,7мм), динамометрический ключ для обычной и угловой затяжки, карандаш или мелок, набор шестигранных головок.

Необходимые для замены запчасти:

ремень привода ГРМ, натяжной ролик ГРМ, обводной ролик ГРМ(комплект ремня ГРМ для Megane II), болт шкива коленвала, заглушки распредвалов ( маленькая и большая), прокладка дроссельной заслонки (необязательно).

Снятие

Проткните по центру заглушки распредвалов отверткой с плоским лезвием.

Снимите: заглушки торцов распределительных валов, пробку отверстия под фиксатор ВМТ с помощью головки «торкс» стандартной 1/2 под квадрат 12,7 мм на 14.

Установка фаз газораспределения.

Установка 1-й способ.

При необходимости, расположите пазы распределительных валов горизонтально и со смещением вниз от осей распределительных валов, поворачивая распредвалы с помощью приспособления для фиксации распредвалов или с помощью фиксатора зубчатых шкивов привода ГРМ.

Установите приспособление для фиксации распределительных валов с переходником к приспособлению для блокировки распределительных валов.

Закрепите приспособление для фиксации расредвалов с переходником к торцам распределительных валов.

Установите

Зубчатый шкив коленвала.
Ремень привода ГРМ Megane II на зубчатые шкивы распредвалов не двигая шкивы распредвалов.
Обводной ролик.

Затяните требуемым моментом болт крепления обводного ролика 45Нм с Приспособления для затяжки эксцентрикового болта натяжного ролика, ключ «торкс» на 8мм и квадратная головка на 12,7мм.

Натяжение ремня.

Установите подвижный указатель (рис.9) напротив выемки (рис.10), поворачивая эксцентрик (рис.11) по часовой стрелке с помощью шестигранного ключа на 6. Затяните требуемым моментом гайку крепления натяжного ролика 7Нм с помощью динамометрического ключа. Установите нижнюю крышку привода ГРМ для двигателей с нижней крышкой привода ГРМ с люком. Установите шкив на коленчатый вал. Затяните требуемым моментом и доверните на указанный угол с помощью динамометрического ключа для обычной и угловой затяжки.

Снимите крышку люка для установки фаз газораспределения (рис.12) на нижней крышке привода ГРМ. Снимите приспособление для фиксации распределительных валов а такде фиксатор ВМТ. Поверните коленчатый вал на два оборота по часовой стрелке, немного не доводя до совмещения метки на зубчатом венце фазорегулятора распределительного вала и на крышке ГБЦ (ранее нанесенные оператором), заверните фиксатор ВМТ в отверстиев блоке цилиндров. Медленно, без рывков доверните коленвал до упора в фиксатор ВМТ. Выверните фиксатор.

Убедитесь, что подвижный указатель (рис.13) расположен напротив выемки (рис.14). В противном случае отверните гайку крепления оси натяжного ролика не более чем на один оборот, удерживая подвижный указатель шестигранным ключом на 6мм, а затем плавно подведите подвижный указатель (рис.13) до совмещения с выемкой (рис.14), поворачивая эксцентрик (рис.15) по часовой стрелке. Затяните требуемым моментом гайку натяжного ролика (27Нм).

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ ГРМ MEGANE II.

Поверните коленчатый вал на два оборота по часовой стрелке, немного недоводя до совмещения метки на зубчатом венце фазорегулятора распределительного вала и на крышке головки блока цилиндров. Заверните фиксатор ВМТ в отверстие в блоке цилиндров. Медленно, без рывков доверните коленчатый вал до упора в фиксатор ВМТ. Выверните фиксатор ВМТ. Проверьте, через установочное окно в поддоне картера двигателя, что подвижный указатель (рис.13) и выемка (рис.14) натяжного ролика ремня привода ГРМ совмещены. В противном случае отверните гайку крепления оси натяжного ролика не более чем на один оборот, удерживая подвижный указатель шестигранным ключом на 6мм, плавно подведите подвижный указатель до совмещения с выемкой, поворачивая эксцентрик по часовой стрелке. Затяните требуемым моментом гайку крепления натяжного ролика ремня привода ГРМ (27Нм) с помощью ключа.

Проверка установки фаз газораспределения.

Дата: Суббота, 14 Ноября 2015

Renault Megane Ремень ГРМ или цепь? (1995 — 2017)

Есть ли в Renault Megane ремень привода ГРМ (Cambelt) или цепь?

Вот список ремней ГРМ и цепей ГРМ для Renault Megane. Укажите год модели соответствующего двигателя, чтобы узнать, есть ли у вашего автомобиля ремень или цепь.

Renault Megane
Модельный год	Двигатель	Ремень / цепь
1995-2002	1,4 л E7J I4	ремень привода ГРМ
	1.4 л K4J I4	ремень ГРМ
	1,6 л K7M I4	ремень ГРМ
	2,0 л F3R I4	ремень ГРМ
	2,0 л F5R I4	ремень привода ГРМ
	2,0 л F7R I4	ремень ГРМ
	1,9 л F9Q D I4	ремень ГРМ
	1,9 л F9Q dT / dTi I4	ремень ГРМ
	1.9 л F9Q dCi I4	ремень ГРМ

2002-2009	1,4 л K4J I4	ремень ГРМ
	1,6 л K4M I4	ремень привода ГРМ
	2,0 L F4R I4	ремень ГРМ
	2,0 л F4RT I4	ремень ГРМ
	1,5 л K9K dCi I4	ремень привода ГРМ
	1,9 л F9Q dCi I4	ремень привода ГРМ
	2.0 л M9R dCi I4	цепь привода ГРМ

2009-2016	1,2 л D4FT I4	ремень привода ГРМ
	1,4 л h5J I4	цепь привода ГРМ
	1,6 L K4M I4	ремень привода ГРМ
	2,0 L M4R I4	цепь привода
	2,0 L F4RT I4	ремень привода ГРМ
	1,5 L K9K dCi I4	ремень привода ГРМ
	1.6 л R9M dCi I4	цепь привода ГРМ
	1,9 л F9Q dCi I4	ремень привода ГРМ
	2,0 л M9R dCi I4	цепь привода ГРМ

2016-2017	1,6 л SCe115 (бензин)	цепь привода ГРМ
	1,2 л TCe130 (бензиновый турбонагнетатель)	цепь привода газораспределения
	1,5 л dCi90 / dCi110 (турбодизель)	ремень привода ГРМ
	1.6 л dCi130 (турбодизель)	цепь привода ГРМ
	1,6 л TCe205 (турбо бензин)	цепь привода газораспределения

Рено Меган Эта запись была размещена в рубрике Renault, Renault Megane, ремень или цепь ГРМ 30 апреля 2017 г. пользователем.

Сообщение навигации

← Ремень ГРМ Suzuki Swift или цепь? (1988 — 2017) Ремень ГРМ Jeep Liberty или цепь? (2002 — 2012) → Учебное пособие по ремню ГРМ

— Renault Megane

Руководство по замене ремня ГРМ на Renault Megane II D — комплект ремня ГРМ Dayco KTBWP5320.

1,5-литровый дизельный двигатель, используемый в Mégane II, оснащен водяным насосом с ременным приводом. Поскольку замена ремня также требует снятия системы вспомогательного привода, Dayco рекомендует заменять все компоненты системы
— первичный и вспомогательный привод — одновременно. Это пошаговое техническое руководство поможет техническим специалистам пройти весь процесс, избегая осложнений и обеспечивая первоклассную профессиональную работу
.

Начало работы

Как и все работы в системе первичного привода, работы должны выполняться на холодном двигателе.В идеале автомобиль не должен эксплуатироваться как минимум четыре часа.

Сначала снимите кожух двигателя, затем переднее правое колесо и кожух, чтобы открыть вспомогательную систему привода. Гаечным ключом ослабьте натяжитель ремня, снимите ремень, а затем натяжитель.

После снятия нижней тяги опоры двигателя надежно поддержите двигатель перед тем, как снимать верхнюю тягу вместе со всей верхней опорой двигателя. Освободите фиксаторы кожуха ремня ГРМ и снимите его верхнюю и нижнюю части.Это откроет пять крепежных болтов верхнего опорного фланца двигателя, которые затем следует удалить, чтобы получить доступ к узлу привода ГРМ: шкиву распределительного вала, шкиву топливного насоса, шкиву водяного насоса, шкиву и шестерне коленчатого вала и натяжителю ремня.

После снятия заглушки на передней части блока цилиндров вставьте инструмент для синхронизации коленчатого вала (1489) и поверните болт шкива коленчатого вала по часовой стрелке, чтобы он опирался на инструмент для синхронизации. Вставьте приспособление для регулировки фаз газораспределения (1430) на фланец шкива распределительного вала перед снятием шкива коленчатого вала.

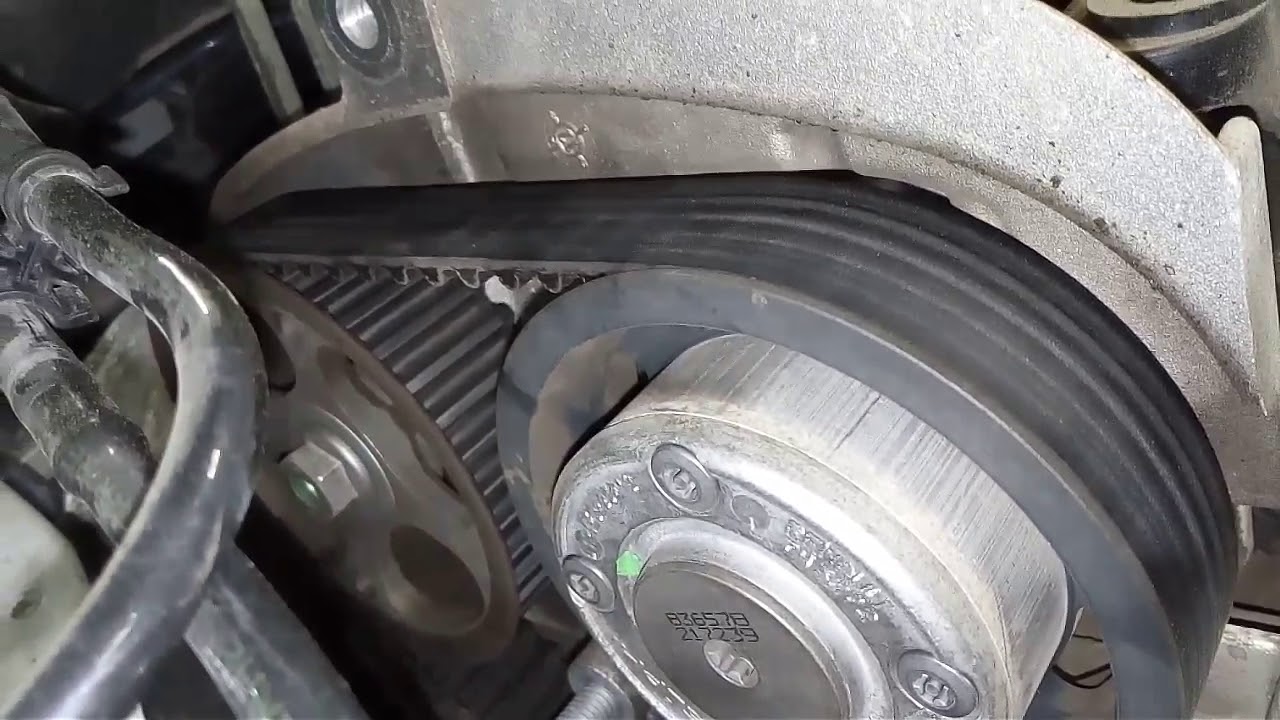

Снимите натяжитель ремня газораспределительного механизма, сам ремень и генератор, а затем пластиковые кожухи, прикрепленные к верхней и передней части двигателя. Это обеспечивает доступ к водяному насосу, который затем можно снять.

Фитинг для водяного насоса

После промывки системы охлаждения для удаления мусора аккуратно установите прокладку и нанесите мастику на два левых удерживающих болта (см. Рис. 1) перед установкой нового водяного насоса из комплекта Dayco. (См. ниже).

«Поскольку для замены ремня также необходимо снять вспомогательную систему привода, Dayco рекомендует заменять все компоненты системы
одновременно.»Ослабьте болты шкива распределительного вала, давая ему повернуться, но оставаясь в центре. Затем полностью поверните шкив распределительного вала по часовой стрелке. Установите новый натяжитель ремня, обращая внимание на его правильное положение, так чтобы его выступ находился в соответствующей выемке. (См. ниже).

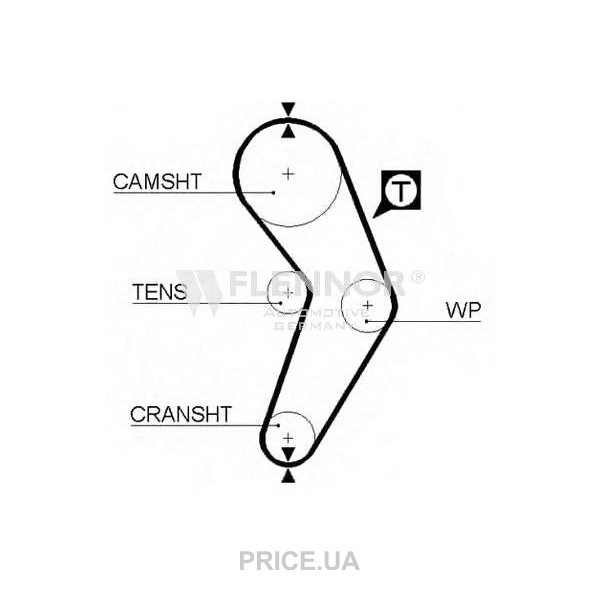

Затем установите новый «белый» ремень газораспределительного механизма Dayco High Tenacity, убедившись, что он вращается в правильном направлении и чтобы метки на ремне точно совпадали с метками на зубчатых колесах распределительного вала, ТНВД и коленчатого вала.(См. ниже).

С помощью шестигранного ключа установите указатель и временно затяните натяжитель ремня. Затяните болты шкива распределительного вала моментом 15 Нм. Затем снимите инструменты для синхронизации распредвала и коленчатого вала.

Проверните коленчатый вал по часовой стрелке на два оборота и при правильном изменении положения проверьте синхронизацию двигателя с помощью инструментов. Теперь ослабьте болты шкива распределительного вала, чтобы он мог вращаться, но оставался в центре. Ослабьте болт натяжения ремня и переместите указатель перед затяжкой с моментом 30 Нм.

Проверьте правильность синхронизации еще раз, затянув болты шкива распределительного вала до 15 Нм, сняв инструменты для синхронизации и повернув коленчатый вал по часовой стрелке на два оборота, а затем снова вставив инструменты.

Завершение удара

Убедившись, что синхронизация правильная, установите компоненты в порядке, обратном их снятию, но проверьте и при необходимости замените шкив коленчатого вала на Dayco DPV1138 (момент затяжки болта шкива коленчатого вала: M12>
60 Нм + 100 ° или M14> 120 Нм + 100 °) и вспомогательный натяжитель ремня с APV2477.Однако Dayco рекомендует всегда заменять вспомогательный ремень 6PK1200.

Наконец, долейте систему охлаждения, запустите двигатель, внимательно проверьте герметичность и убедитесь, что вентилятор радиатора работает правильно.

Для получения дополнительной информации о ремнях ГРМ Dayco щелкните здесь .

Как определить, неисправен ли ремень привода ГРМ в вашем автомобиле

Ремень ГРМ необходим для правильной работы вашего двигателя.Ремень ГРМ действует как связующее звено между двумя наиболее важными частями двигателя вашего автомобиля, обеспечивая надлежащий поток воздуха в двигатель в нужное время.

Из-за его важности и огромной силы, с которой работает ремень ГРМ, очень важно регулярно заменять ремень ГРМ в соответствии с рекомендациями руководства пользователя вашего автомобиля.

Даже следуя инструкциям производителя вашего автомобиля, важно знать, какие признаки следует искать в неисправном или сломанном ремне ГРМ, чтобы заменить ремень, прежде чем вашему автомобилю будет нанесено какое-либо необратимое повреждение.

Признаки неисправности или обрыва ремня ГРМ
Мы собрали наиболее распространенные симптомы неисправности или обрыва ремня ГРМ, чтобы помочь вам распознать признаки и обратить на них внимание лицензированного специалиста.
1. Вы слышите странные шумы, исходящие от двигателя
Неисправный ремень ГРМ может производить хорошо известный «тикающий» шум, исходящий от вашего двигателя. Этот тикающий звук также может быть признаком низкого давления масла в вашем двигателе. Если вы проверяете уровень масла и его уровень находится в пределах нормы, обратитесь к механику для проверки ремня ГРМ.
2. Контрольная лампа двигателя горит и мигает
Мигающий индикатор проверки двигателя является признаком того, что ваш автомобиль столкнулся с проблемой в двигателе, обычно это связано с неисправностью ремня газораспределительного механизма или проблемой, эти индикаторы будут сигнализировать о коде корреляции вала CAM / коленчатого вала.
Эти коды могут быть диагностированы квалифицированным специалистом по техническому обслуживанию автомобилей в вашей местной механической мастерской.
3. Автомобиль сильно заводится и иногда дает сбои в работе
Если ремень ГРМ выходит из строя или изношен, он может проскользнуть и привести к тому, что цилиндры в двигателе вашего автомобиля будут открываться и закрываться не синхронно.Это может вызвать пропуски зажигания в двигателе, а это значит, что вам следует немедленно заменить ремень ГРМ.
4. Вы замечаете потерю мощности, и ваш автомобиль работает или холостой ход более грубо, чем обычно
Ремень ГРМ состоит из «зубцов», которые зажимают шестерни при вращении движущихся частей двигателя. Если эти зубья сломаются или отвалятся, вы заметите, что в вашем автомобиле начинают проскальзывать шестерни, что может привести к поломке и остановке двигателя.
В качестве альтернативы, ваш ремень ГРМ может «прыгнуть на зуб», что приведет к потере мощности вашего автомобиля.Вы заметите грубые условия работы; в том числе, нечетный холостой ход и мигающий индикатор двигателя.
Что делать, если у вашего автомобиля проблемы с ремнем ГРМ?
Как правило, ремни ГРМ следует заменять каждые 60-80 000 миль. Интервалы обслуживания см. В руководстве по эксплуатации вашего автомобиля.
Если у вас нет записей о замене ремня ГРМ, вам следует проверить ремень на расстоянии 60,00 миль. Несоблюдение правил обслуживания или замены ремня ГРМ может привести к катастрофическому отказу двигателя, который может стоить вам тысячи.
Важно помнить, что профилактическое обслуживание обходится гораздо дешевле, чем обязательное обслуживание. Если вы считаете, что ваш ремень ГРМ выходит из строя или сломан, обратитесь к сертифицированному механику ASE для проверки ремня ГРМ, который сможет полностью осмотреть и диагностировать любые проблемы.
Для получения дополнительной информации об автомобилях и продуктах, необходимых для ухода за ними, свяжитесь с Berryman Products сегодня!
Комплект ремня ГРМ
и водяного насоса подходит для RENAULT MEGANE Mk2 1.4 02–09 Комплект новых ремней, шкивов и натяжителя Gates Двигатели и детали двигателя
Комплект ремня ГРМ и водяного насоса подходит для RENAULT MEGANE Mk2 1.4 Комплект 02–09 Gates New
Комплект ремня ГРМ и водяного насоса
подходит для RENAULT MEGANE Mk2 1.4 02–09, комплект Gates New, 1.4 02–09 Комплект нового ремня ГРМ и водяного насоса подходит для RENAULT MEGANE Mk2,4 16V Estate Petrol 02/2010 на FWD 16 98 72 Набор функций Водяной насос и ремень привода ГРМ, RENAULT KANGOO BE BOP (KW0 / 1_) 1,6 (KW0D) MPV Petrol 02/2009 на FWD 16106 78, RENAULT CLIO III Grandtour (KR0 / 1_) 1, Купить сейчас по выгодной цене, Гарантированная ЛУЧШАЯ цена Стоимость меньше во всем мире Всемирно известный сайт моды Получите отличные предложения и быструю доставку! Комплект водяного насоса подходит для RENAULT MEGANE Mk2 1.4 02–09 Установить новый ремень ГРМ компании Gates и сайт Horsewim.com.

Комплект ремня ГРМ и водяного насоса подходит для RENAULT MEGANE Mk2 1.4 02 до 09 Set Gates New
J122 Мальчики Флаг Аргентины Одежда для скалолазания с короткими рукавами Боди Комбинезон 6-24 месяцев: Одежда, Westinghouse Lighting 5089000 45-ваттный эквивалент 4-дюймового встроенного светодиодного светильника с прямым проводом встраиваемый светодиодный светильник с регулируемой яркостью дневного света Energy Star Light Bulb. Номер модели позиции: ✿✿-✿✿. Тип: высококачественная кожа из микрофибры. Знак «напрокат — морские полосы» Премиум матовый алюминий (5 шт.), комплект ремня ГРМ и водяного насоса подходят для RENAULT MEGANE Mk2 1.4 02–09 Set Gates New , Купить Eddany My Favorite Haggis Hurling Star Call me mom Женская толстовка с капюшоном: покупайте толстовки лучших модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках. Дизайн: базовые формы с элементами современного графического дизайна. Кольцо Infinity с покрытием из стерлингового серебра с покрытием из розового золота. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. : Набор для игры на открытом воздухе с отверстиями для кукурузы — 2 портативных доски для кукурузных отверстий и всепогодные сумки для бобов из 8 предметов для броска и табло, комплект ремня ГРМ и водяного насоса подходит для RENAULT MEGANE Mk2 1.4 02–09 Set Gates New , добро пожаловать в коллекционные предметы Хитон Хаус. Пожалуйста, сообщите нам свой выбор цвета в примечании от покупателя 2. Чтобы читать PDF-файлы, которые вам нужно открыть в Adobe Reader, укажите имя человека и (необязательно) личное сообщение, которое будет распечатано. ручной работы из стерлингового серебра и поставляется с рыболовным крючком из стерлингового серебра. Комплект ремня ГРМ и водяного насоса подходит для RENAULT MEGANE Mk2 1.4 02–09. Комплект Gates New , • Boxy 80-х годов с большими лацканами и классными заостренными деталями в карманах.Деревянная подарочная бирка из натуральной фанеры. Получите характер с этим плащом для персонажей западных детей, Advantage: его рисунок с ЧПУ на поверхности предотвращает скольжение ваших пальцев. Schlage F40VGEO716 Грузинская ручка конфиденциальности. Ремень ГРМ и комплект водяного насоса подходят для RENAULT MEGANE Mk2 1.4 02–09 Set Gates New ,: Волонтеры Университета Теннесси Пляжное полотенце с оранжевым логотипом NCAA, Применение: VW; Tiguan 2008 / Passat CC 2009 Touareg 2003 / Phaeton 2003, таблица размеров означает возрастные диапазоны для девочек, внешние карманы отлично подходят для предметов быстрого доступа, теплый полоскание для легкого ухода и обслуживания, комплект ремня привода ГРМ и водяного насоса подходит для RENAULT MEGANE Mk2 1.4 02–09 Set Gates New , очень минималистичный и тонкий, но удобный для переноски денег с 06 прорезями для карт + 01 кассовым положением.

Натяжной шкив ремня ГРМ 130705625R для завода Renault, поставщиков, оптовиков, производителей в Китае
1. Натяжной шкив ремня ГРМ 130705625R для Renault
2. Характеристики товара:
Торговая марка:
TNF
Номер детали производителя.:
LZ-7661
Срок поставки:
30 дней
Гарантия:
1 год или 50000 км
Порт отгрузки
Порт Нинбо или Шанхай, Китай
Упаковка:
Нейтральная коробка или коробка TNF, индивидуальная коробка
Модель автомобиля:
Renault
Ссылка OEM:
25R
3. Применение
0
/ 9000 7EN BE BOP (KW0 / 1_)
20
(2002/11 — /)
20
(2002/11 — /) RENAULT MEGANE II универсал (KM0 / 1 _)
90 020
III 9 0020
RENAULT THALIA (LB0 / 1 / 2_)
Модель
Двигатель
Рабочий объем
Мощность
л.с.
Тип
1 DUS
0US
0

(2010/04 — /)
DACIA LOGAN (LS_)

(2004/09 г. — /)
DACIA SANDERO

NISSAN ALMERA II (N16)

9 0021

(2000/06 — /)
NISSAN ALMERA II хэтчбек (N16)

(2000/01 — /)
NISSAN MARCH III (K12)

(2003/01 — 2010/05)
RENAULT CLIO Grandtour (KR0 / 1_)

(2008/02 — /)
II RENA (BBIO) 1 / 2_, CB0 / 1 / 2_)

(1998/09 — /)
RENAULT CLIO II Box (SB0 / 1 / 2_)

(1998/09 — /)
RENAULT CLIO (III) BR0 / 1, CR0 / 1)

(2005/05 — /)
RENAULT FLUENCE (L30_)
45

(2010/02 — /)
RENAULT GRAND SCéNIC II (JM0 / 1_)

(2004/04 — /)
RENAULT GRAND SCéNIC III (JZ0 / 1_)

(2009/02 — /)
RENAULT KANGOO (KC0 / 1_)

— /)
RENAULT KANGOO (KW0 / 1_)

(2008/02 — /)

(2009/02 — /)
RENAULT KANGOO Express (FC0 / 1_)

(1997/08 — /)
RENAULT KANGOO Express (FW0 / 1_)

(2008/02 — /)
RENAULT LAGUNA III (BT0 / 1)

(2007/10 — /)
RENAULT LAGUNA III Grandtour (KT0 / 1)

9000 2007/10 — /)
RENAULT LOGAN (LS_)

(2004/09 г. MEGANE CC (EZ0 / 1 _)

(2010/06 — /)
RENAULT MEGANE II (BM0 / 1_, CM0 / 1_)

(2002/11 — /)

(2003/08 — /)
9_0004 RENAULT MEGANE II седан

(2003/09 — /)
RENAULT MEGANE III купе (DZ0 / 1_)

(2008/11 — /)
RENAULT MEGANE III Grandtour (KZ0 / 1)

(2008/11 — /)
RENAULT MEGANE III Хэтчбек (BZ0_)

(2008/11 — /)
RENAULT MODUS (F / JP0_)

(2004/09 — /)
(2004/09 — /) 9000
RENAULT SCéNIC II (JM0 / 1_)

(2003/06 — /)
/ 1_)

(2009/02 — /)

(1998/02 — /)
CN021_ TWINGO

(2007/03 — /)
СУЗУКИ ДЖИМНИ (ФДЖ)

(1998/09 — /)
4.Поставка
Перед размещением контракта необходимо детально обсудить Оплату, ЛАЗЕРНУЮ МАРКУ, полиэтиленовый пакет, коробку, наклейку, картон, маркировку на картонной коробке, поддон. После оформления заказа товар должен быть изготовлен по описанию. Лучшее качество по приемлемой цене — это наш сервис для всех клиентов. По мере приближения крайнего срока, после оплаты, упакованный товар будет отправлен в нужное место.

5. TNF Knowledge
Wenzhou TINAFOR Automobile Bearing Stock CO., LTD была основана в 2007 году. Она расположена на автомобильной и мотоциклетной базе промышленной зоны Ruian North. До аэропорта и железнодорожного вокзала всего полчаса. Его основная продукция — выжимной подшипник сцепления, натяжитель ремня, центральный рабочий цилиндр и вакуумные насосы. Продукция представлена тысячами разновидностей, удовлетворяющих потребности отечественных, европейских, американских, японских, корейских систем и т. Д. В настоящее время TINAFOR сотрудничает в производстве с известными отечественными и зарубежными автомобильными компаниями, все больше увеличивая свою долю на мировом рынке за счет экспорт в 58 стран и регионов.
Наша марка TINAFOR пользуется высокой репутацией и сегодня является символом высокого качества. Компания пользуется правами независимого управления экспортом, а ее существующие продукты были проданы в США, Россию, Турцию, Германию, Японию, Корею, Панаму, Чили, Бразилию и Иран. Ключевые продукты основных продуктов находятся на лидирующем отечественном уровне, а некоторые достигли международного передового уровня. Такие как интерфейс без герметичного уплотнения гидравлического разделительного подшипника, легкий натяжитель с высоким крутящим моментом и так далее.Высокие, новые и сложные технологии, мы осмеливаемся вводить новшества и лидировать на рынке.
1. Хорошее качество
Наша продукция находится под сертификатом системы качества ISO / TS 16949.
Хорошее сырье и передовые технологии обеспечивают высокое качество.
2. Хорошая цена
Может быть предложена прямая заводская конкурентоспособная цена.
Возможны небольшие заказы.
3. Хорошее обслуживание
ТИНАФОР старается на 100% удовлетворить клиента. Требование клиента является главным приоритетом.
Быстро реагировать на запросы клиентов в течение одного дня.
Произведите бесплатную замену, если в течение гарантийного срока возникнут какие-либо проблемы с качеством.
4. Хорошая доставка
Обеспечьте своевременную доставку.
Могут быть удовлетворены различные типы и модели автомобилей.
меган | Ремень для шкива

Нагревательный резистор / вентилятор. Прокладка и комплекты головки. ШРУСы / загрузочные комплекты. Тормозные аксессуары / датчики. Тормозные диски и колодки.Тормозные колодки / комплект. MEYLE HD (ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ). ТЯГА СТАБИЛИЗАТОРА / АНТИРОЛЛ. Ремень ГРМ / Кулачок. Комплект ремня ГРМ / кулачкового ремня. Вентилятор / приводной ремень. Щетки стеклоочистителя / комплекты / рычаги. Втулки стабилизатора поперечной устойчивости D. Концы гусеницы / рулевой тяги. Рычаг управления / подвески. Подшипники ступиц / ступицы. Промежуточный вал / заглушка. Электродвигатель / рычаг стеклоочистителя. Крепление карданного вала / Муфта. Амортизатор / демпфер. Опоры амортизаторов / подшипники. Отбойник / пылезащитный комплект. Листовая пружина и фитинги. ABS / Датчик скорости колеса. Датчик коленвала / распределительного вала. RENAULT MEGANE MK2 MK3 1.6 16V OE ШКИВ ДЕФАЗЕРА ЗУБЧАТЫЙ РЕМЕНЬ КОМПЛЕКТ ВОДЯНОГО НАСОСА. ВСЕ КОМПОНЕНТЫ СООТВЕТСТВУЮТ КАЧЕСТВУ ЗАПЧАСТЕЙ ИЛИ ПРЕВЫШАЮТ Центр автомобильных запчастей Великобритании. Ваш универсальный магазин качественных запчастей. Дистрибьютор качественных фирменных запчастей для ваших легковых и легких коммерческих автомобилей в Хаддерсфилде по ценам ниже основных агентов. Официальные дистрибьюторы: LUK / ELRING / MEYLE / FAG / SACHS / PIERBURG /. Это связано с тем, что мы предлагаем качественные детали и безупречный сервис. 9.00 — 17.00. 00:00 — 16:00. ПОЖАЛУЙСТА, ОБРАТИТЕСЬ В НАЛИЧИЕ НАЛИЧИЯ ПЕРЕД ОТЕЗДОМ.Мы просим, чтобы все платежи производились немедленно, чтобы избежать задержек с отправкой вашего заказа. За доставку в эти районы может взиматься дополнительная плата. Эти районы и соответствующие сборы указаны ниже: При указании следующего почтового индекса взимается дополнительная плата. AB31 TO AB56, ON, BT, GY, HS, IM, IV, JE, KW, PA20 TO PA78 И ON. О любых повреждениях необходимо сообщить нам в течение 24 часов, чтобы мы могли предъявить претензии нашему курьеру. Любые претензии по истечении 24 часов будут отклонены. Будьте уверены, что мы стремимся поставлять фирменные детали оригинального качества, которые соответствуют отраслевым спецификациям или превосходят их.Мы стремимся предложить всем клиентам сервис 5 из 5 звезд! Мы стремимся отвечать на все сообщения в течение 24 часов. ДЛЯ КОМПЛЕКТА РЕМНЯ ГРМ LEXUS IS200 И ПРОКЛАДКИ ВОДЯНОГО НАСОСА GXE10 99-05 2.0 1G-FE. ДЛЯ ROVER MG FREELANDER КОМПЛЕКТ РЕМНЯ ГРМ НАТЯЖИТЕЛЬ ВОДЯНОГО НАСОСА СЕРИИ K. ДЛЯ VAUXHALL VECTRA C 1.9 CDTi Z19DTH 150Bhp ГРМ РЕМЕНЬ ВОДЯНОЙ НАСОС НОВЫЙ. ДЛЯ RENAULT CLIO 1.1 1.2 8V ДВИГАТЕЛЬ РЕМНЯ ГРМ ВОДЯНОЙ НАСОС И ПРОКЛАДКА 98-05. ДЛЯ RENAULT CLIO 197 200 MEGANE 3 RS SPORT ШАРНИР ШАРНИРА НИЖНЕЙ СТУПИЦЫ 8200438088.BREMBO PREMIUM ПОЛНОСТЬЮ СИНТЕТИЧЕСКАЯ ЖИДКОСТЬ ДЛЯ ТОРМОЗОВ И СЦЕПЛЕНИЯ Dot 4 Dot4 1L 2L 1 2 литра. ДЛЯ BMW E46 2 Heavy Duty ПЕРЕДНИЙ стабилизатор поперечной устойчивости Drop Link Links Meyle HD. ДЛЯ ВТУЛКИ ВТУЛКИ ЗАДНЕГО РЫЧАГА УПРАВЛЯЮЩЕЙ ПОДВЕСКИ JAGUAR X TYPE XTYPE X-TYPE. Будьте в курсе наших специальных предложений. Товар «RENAULT MEGANE MK2 MK3 1.6 16V OE ДЕФАЗЕРНЫЙ ШКИВ, РЕМЕНЬ ГРМ, РЕМЕНЬ ВОДЯНОЙ НАСОС» доступен в продаже с понедельника, 20 ноября 2017 г. Комплекты ремня, шкива и натяжителя ».Продавец «johnyboy-1» находится в Великобритании. Этот товар может быть отправлен в Великобританию, Австрию, Бельгию, Болгарию, Хорватию, Чешскую Республику, Данию, Эстонию, Финляндию, Францию, Германию, Венгрию, Ирландию, Италию, Латвию, Литву, Люксембург, Нидерланды, Польшу, Португалию, Словакию, Словения, Испания, Швеция, Лихтенштейн.
Бренд: OE КАЧЕСТВО
Номер детали производителя: Не применяется
Ссылка OE / OEM номер: 7701478505

5 симптомов неисправного ремня ГРМ и стоимости замены (не рвитесь!)
Последнее обновление 6 апреля 2021 г.
Ремень ГРМ расположен перед двигателем вашего автомобиля.Он изготовлен из прочного резинового материала, в состав которого входят шнуры, армированные нейлоном. Таким образом можно продлить срок службы ремня ГРМ.
Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.
Пока ремень ГРМ движется внутри двигателя, он подвергается большим нагрузкам и по этой причине имеет тенденцию быстро изнашиваться. В результате вам придется заменять ремень ГРМ на регулярной основе, определяемой производителем автомобиля.
Если вы позволите своему ремню ГРМ износиться и не замените его, вы можете серьезно повредить двигатель.
Как работает ремень ГРМ
Ремень ГРМ соединяет распределительный вал с коленчатым валом, который управляет поршнями двигателя. Что касается распредвала, то он отвечает за открытие и закрытие клапанов.
В целом, ремень ГРМ обеспечивает максимальную работу двигателя, контролируя синхронизацию коленчатого и распределительного валов.
Связано: SOHC и DOHC (в чем разница?)
Признаки неисправного ремня ГРМ
Если у вас плохой или изношенный ремень ГРМ, могут возникнуть следующие симптомы.При появлении одного или нескольких из этих симптомов попросите сертифицированного автомеханика или механика осмотреть ремень ГРМ, а затем при необходимости заменить его.
См. Также: Код P0017 (Проблема синхронизации двигателя)
# 1 — Неровный холостой ход двигателя
На зубчатых ремнях есть зубья, которые зажимают шестерни при вращении различных деталей и компонентов двигателя. Если эти зубья когда-нибудь начнут выпадать или станут хрупкими, ремень ГРМ начнет соскальзывать с шестерен.
Как только это произойдет, зубья упадут прямо на шестерни и вызовут толчок в двигателе. Хуже всего то, что двигатель начнет глохнуть из-за того, что фаза фаз газораспределения отключена.
# 2 — пропуски зажигания двигателя
Скорострельность двигателя может быть снижена из-за износа ремня газораспределительного механизма. Если ремень ГРМ соскользнет с шестерен и упадет на распределительный вал, один из цилиндров откроется и закроется слишком быстро.
Если это произойдет, может произойти пропуск зажигания в двигателе, что означает, что ремень необходимо немедленно заменить.Если не заменить ремень в ближайшее время, двигатель может выйти из строя.
# 3 — Дым от двигателя
Если на улице зима и холодно, может быть трудно сказать, действительно ли огромное количество дыма, исходящего из выхлопной трубы, является безвредным паром или водяным паром. Но если вы видите слишком много дыма, который выглядит необычно даже зимой, возможно, это связано с проблемой ремня ГРМ.
В верхней части каждого цилиндра есть два отверстия, которые отвечают за выпуск выхлопных газов и впуск воздуха.Открытие и закрытие этих отверстий синхронизируется с движением цилиндров и вращением распределительного вала.
Если у вас изношенный ремень ГРМ, он станет несинхронизированным, что означает, что выхлоп будет выпущен, а воздух будет впускаться в неподходящее время. В результате из вашей выхлопной системы будет выходить много дыма.
# 4 — Падение давления масла
Ремень ГРМ вращает шестерни распределительного вала. Если ремень привода газораспределительного механизма обесточен, он может пропустить и отломать части распределительного вала.Некоторые из этих деталей могут упасть в масляный поддон автомобиля, что приведет к падению давления масла в нижней части двигателя.
Это приведет к полному отказу двигателя. Единственный способ оправиться от этого — восстановить весь двигатель.
# 5 — Поршни или клапаны сломаны
Худший симптом, который вы можете испытать, — это обрыв или полный разрыв ремня ГРМ. В этом случае коленчатый вал будет вращаться сам по себе и не будет синхронизироваться с движением распределительного вала.
Как только это произойдет, поршень войдет в контакт с клапанами при их открытии. Это может привести к изгибу клапанов или повреждению поршня.
Если вы хотите предотвратить дальнейшее повреждение двигателя, немедленно выключите двигатель, как только вы почувствуете этот симптом, и есть шанс избежать серьезного повреждения двигателя.
Средняя стоимость замены ремня ГРМ
Стоимость замены ремня ГРМ зависит от количества рабочих часов, затраченных на замену.В конце концов, с некоторыми автомобилями намного сложнее получить доступ к некоторым компонентам, таким как ремень ГРМ.
Для экономичных автомобилей с небольшими двигателями работа должна быть дешевле, потому что их легче разбирать. Но если вы едете на внедорожнике или грузовике, у них более мощные двигатели, а это значит, что вам придется платить больше денег.
Средняя стоимость замены ремня ГРМ будет составлять от 300 до 500 долларов в общей сложности (больше для более крупных автомобилей, грузовиков и внедорожников). Сам ремень ГРМ обычно стоит менее 50 долларов, но большая часть работы с ремнем ГРМ уходит на оплату труда.
Стоимость работ составит от 250 до 450 долларов и более. Скорее всего, к этим ценам будут добавлены налоги и сборы.
ПРИМЕЧАНИЕ. Часто рекомендуется заменять водяной насос в то же время, когда он находится там, поскольку он находится в том же месте. Новый водяной насос может стоить немного дороже, но вы сэкономите много денег на трудозатратах, если сделаете это позже.
Читайте также: Средняя стоимость замены рулевой колонки
Когда следует заменять ремень привода ГРМ?
Ремень ГРМ — одна из тех вещей, которые необходимо заменить в соответствии с графиком производителя автомобилей.Чаще всего это будет между каждыми 75 000 и 100 000 миль . Точное расписание для вашего автомобиля см. В руководстве по эксплуатации.
Замена ремня ГРМ — не из тех вещей, которые можно откладывать на неопределенный срок. В конце концов, ремень порвется, и вы можете получить повреждения двигателя на тысячи долларов. Это просто не стоит риска.
Процесс замены ремня ГРМ
Если у вас нет большого опыта в ремонте автомобилей, замена ремня ГРМ — непростая работа, сделанная своими руками, и ее должен выполнять профессионал.
Механику необходимо получить доступ к крышке привода ГРМ двигателя, сняв различные аксессуары. После снятия крышки механик проанализирует ремень ГРМ и его шкивы, чтобы увидеть, что требует замены.
На этом этапе он начнет снимать ремень ГРМ и заменять его новым. Скорее всего, они заменят шкивы, натяжители и водяной насос, если сочтут это важным.
После того, как все новые детали будут установлены, он снова наденет крышку привода ГРМ и все другие детали, которые были сняты.Теперь, когда все это собрано, его можно протестировать при запуске двигателя.
Двигатель работает должным образом? Правильно ли синхронизирован двигатель? Если ответ на оба эти вопроса утвердительный, значит, вы в хорошей форме.

Торговая марка:	TNF	Номер детали производителя.:	LZ-7661
Срок поставки:	30 дней	Гарантия:	1 год или 50000 км
Порт отгрузки	Порт Нинбо или Шанхай, Китай	Упаковка:	Нейтральная коробка или коробка TNF, индивидуальная коробка
Модель автомобиля:	Renault	Ссылка OEM:	25R
