Замена сайлентблоков верхних и нижних рычагов передней подвески ваз 2107, как правильно поменять, пользоваться съемником, инструкции с фото

Замена сайлентблоков подвески ВАЗ 2107 — процедура не из лёгких. Насколько часто приходится её выполнять, напрямую зависит от условий эксплуатации автомобиля, качества деталей и правильности их монтажа. Облегчает работу специальный съёмник, посредством которого большинство автолюбителей сможет провести ремонт самостоятельно.

Содержание

  • Сайлентблоки ВАЗ 2107

    • Что такое сайлентблоки

    • Где они установлены

    • Какие бывают сайлентблоки

    • Причины выхода из строя

    • Проверка состояния

      • Видео: диагностика сайлентблоков

  • Замена сайлентблоков нижнего рычага

    • Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

  • Замена шарниров верхнего рычага

  • Замена сайлентблоков реактивных тяг

    • Видео: замена втулок реактивных тяг ВАЗ 2101–07

  • Съёмник для сайлентблоков своими руками

    • Последовательность действий

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог. Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание.

Сайлентблоки предназначены для гашения колебаний, которые передаются от одного узла подвески к другому

Что такое сайлентблоки

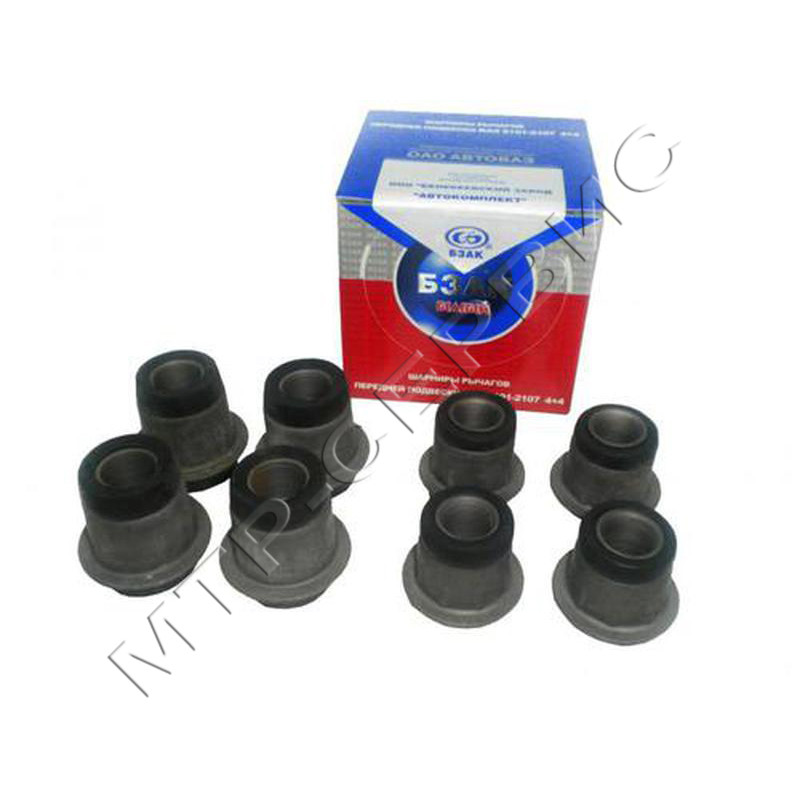

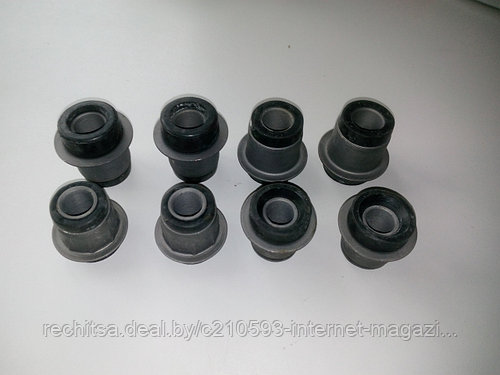

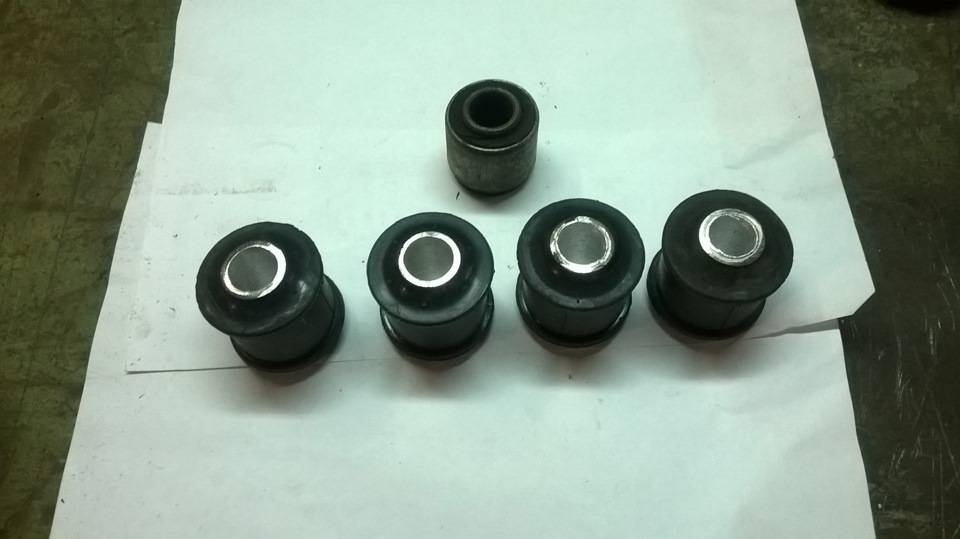

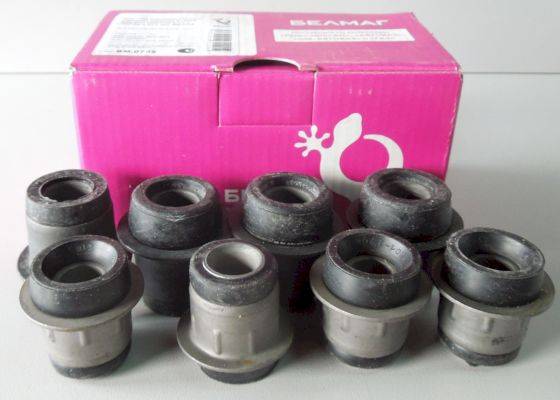

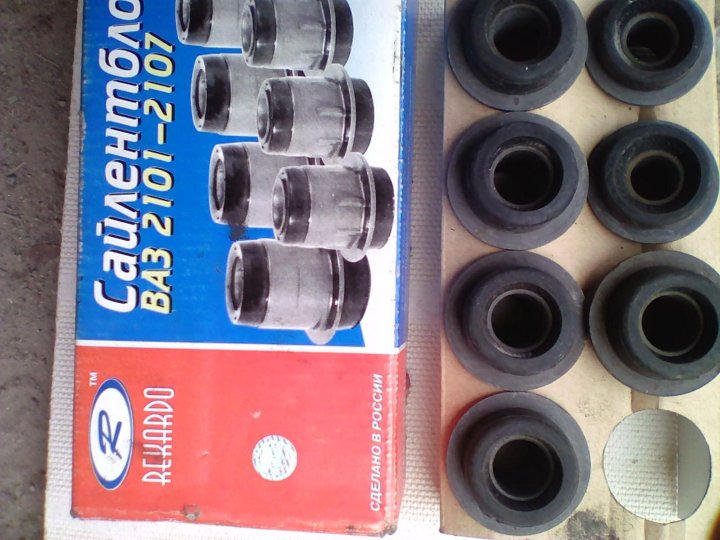

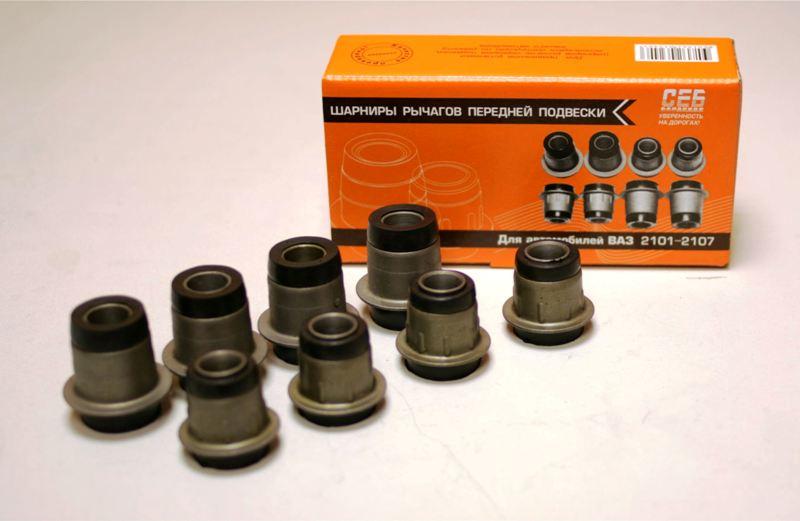

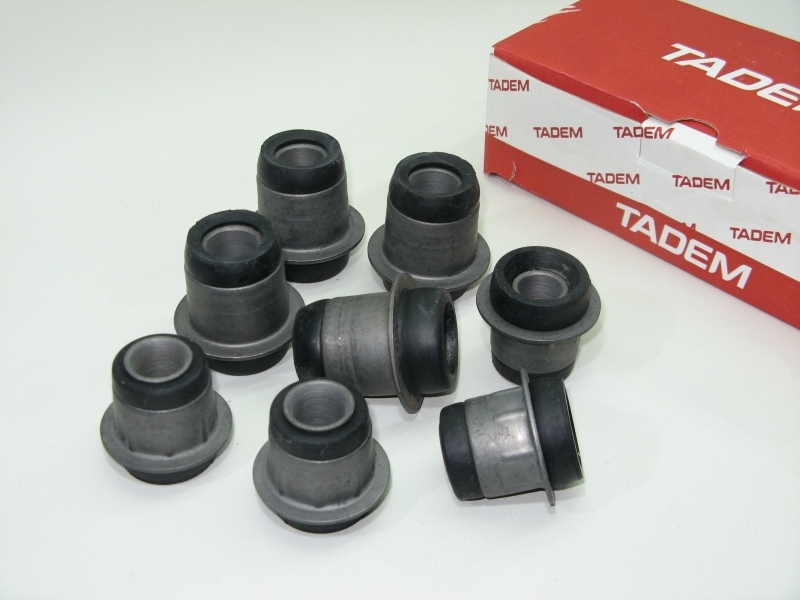

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

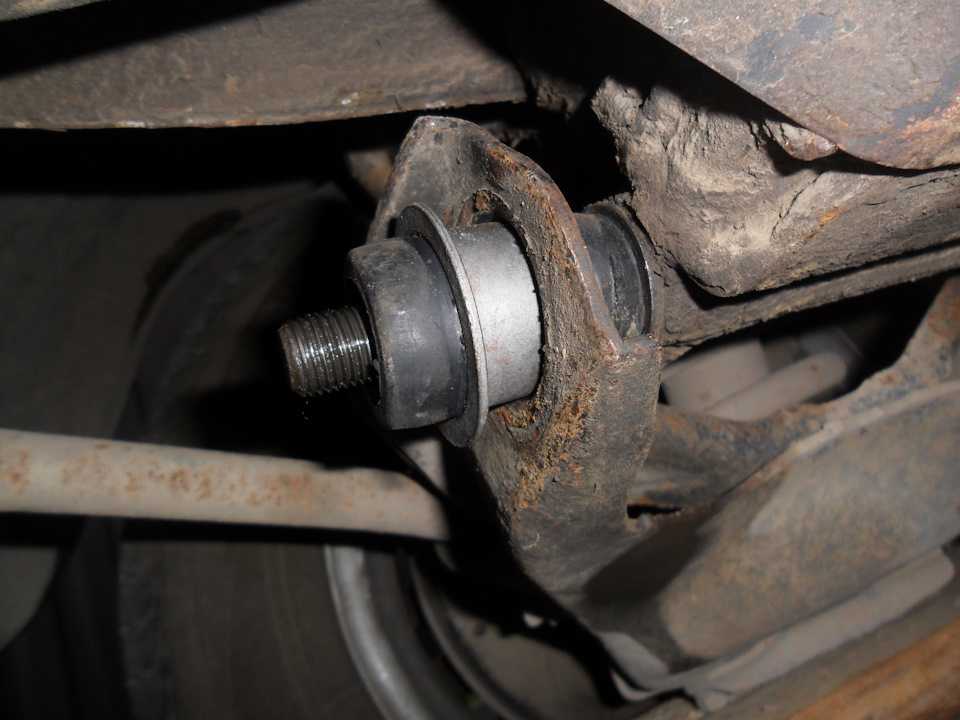

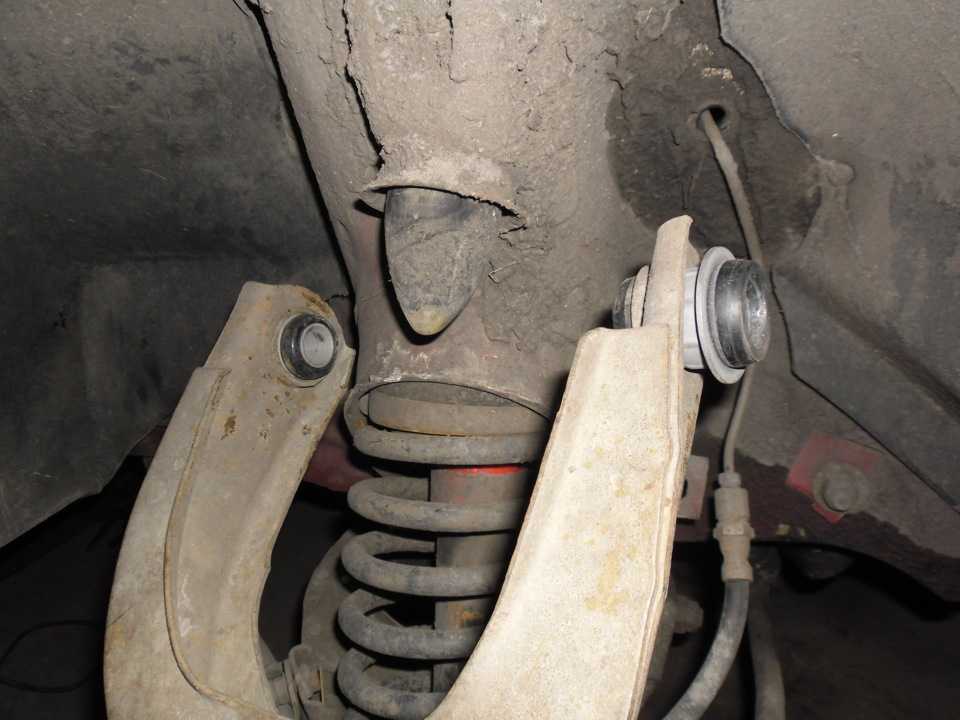

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

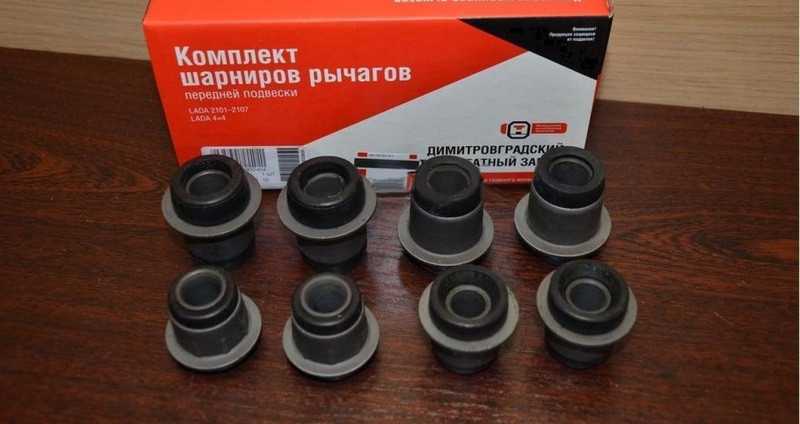

Передняя подвеска классических «Жигулей» состоит из следующих деталей: 1. Лонжерон. 2. Кронштейн стабилизатора. 3. Резиновая подушка. 4. Штанга стабилизатора. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Шпилька. 8. Усилитель нижнего рычага. 9. Кронштейн стабилизатора. 10. Хомут стабилизатора. 11. Амортизатор. 12. Болт кронштейна. 13. Болт амортизатора. 14. Кронштейн амортизатора. 15. Пружина подвески. 16. Поворотный кулак. 17. Болт шаровой опоры. 18. Упругий вкладыш. 19. Пробка. 20. Обойма вкладыша. 21. Корпус подшипника. 22. Подшипник шаровых опор. 23. Защитный чехол. 24. Нижний шаровой палец. 25. Самоконтрящаяся гайка. 26. Палец. 27. Сферическая шайба. 28. Упругий вкладыш. 29. Прижимное кольцо. 30. Обойма вкладыша. 31. Корпус подшипника. 32. Подшипник. 33. Верхний рычаг подвески. 34. Усилитель верхнего рычага. 35. Буфер хода сжатия. 36. Кронштейн буфера. 37. Колпак опоры. 38. Резиновая подушка. 39. Гайка. 40. Тарельчатая шайба. 41. Резиновая прокладка. 42. Опорная чашка пружины. 43. Ось верхнего рычага. 44. Внутренняя втулка шарнира. 45. Наружная втулка шарнира. 46. Резиновая втулка шарнира. 47. Упорная шайба. 48. Самоконтрящаяся гайка. 49. Регулировочная шайба 0,5 мм 50. Дистанционная шайба 3 мм. 51. Поперечина. 52. Внутренняя шайба. 53. Внутренняя втулка. 54. Резиновая втулка. 55. Наружная упорная шайба

Какие бывают сайлентблоки

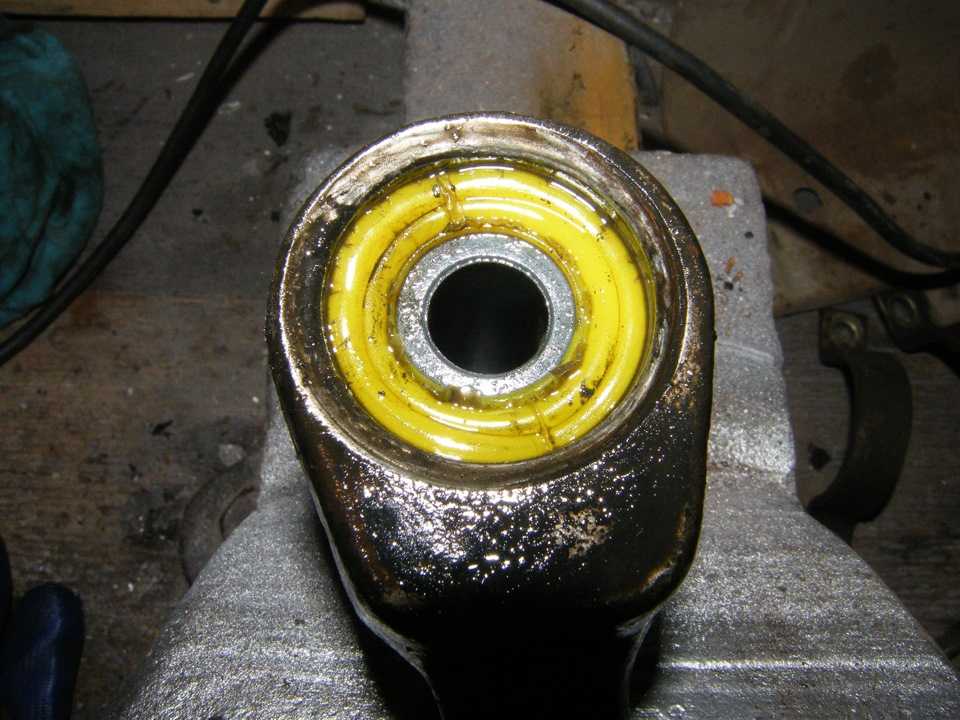

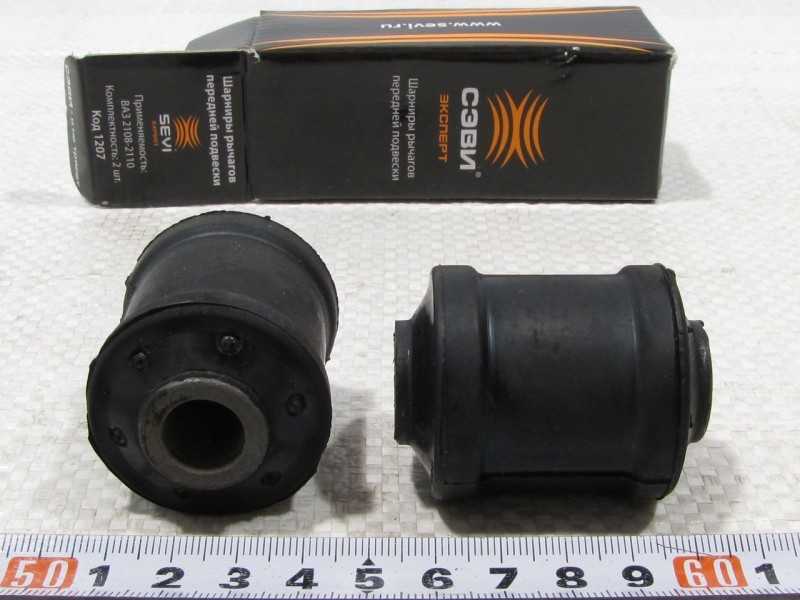

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе.

При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Сайлентблоки из полиуретана считаются более надёжными, чем резиновые, но стоят намного дороже

Причины выхода из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:

  1. Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
  2. Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
  3. Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.

Проверка состояния

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

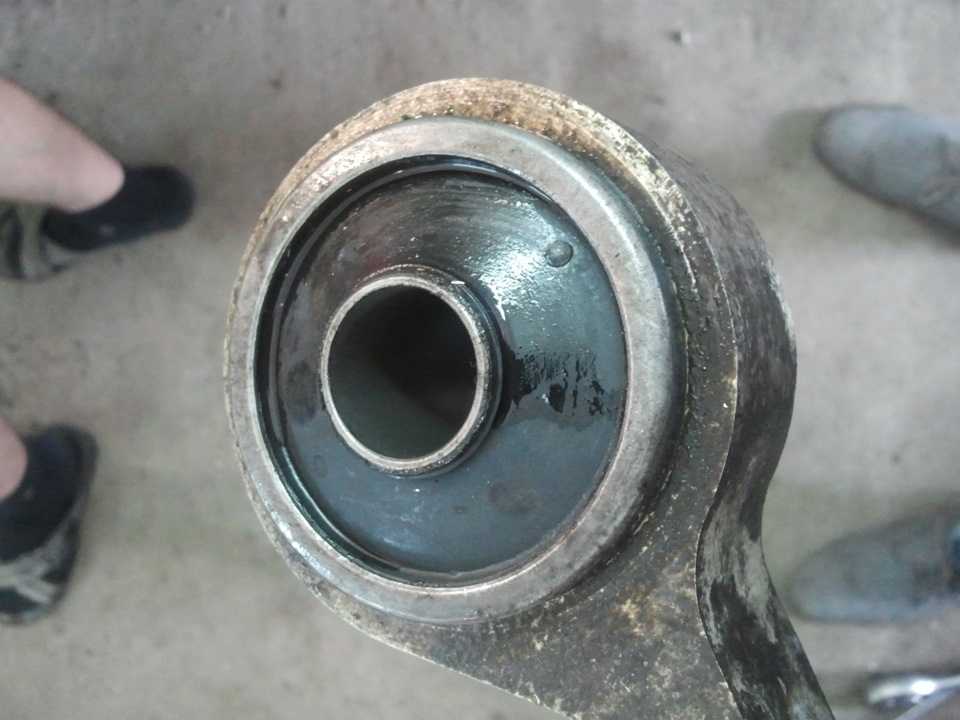

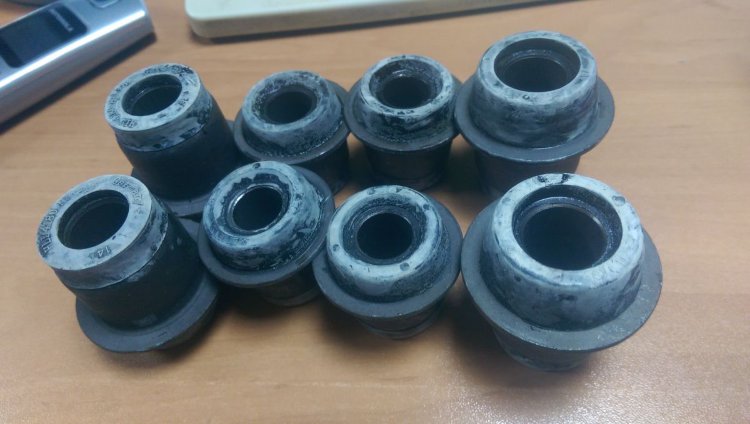

При появлении видимых следов износа деталь нуждается в замене

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.

Видео: диагностика сайлентблоков

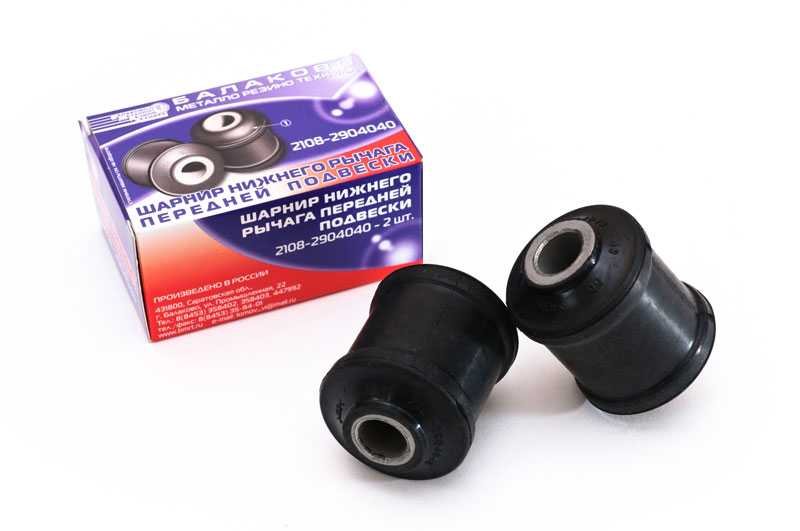

Замена сайлентблоков нижнего рычага

Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:

  • съёмник сайлентблоков;
  • съёмник шаровой опоры;
  • ключи на 13, 22, 24;
  • молоток;
  • зубило;
  • монтировка;
  • смазка (например, WD-40).

Порядок действий по демонтажу нижнего рычага следующий:

  1. Поднимают машину при помощи подъёмника либо домкрата.
  2. Снимают колесо.
  3. Ослабляют затяжку гаек оси нижнего рычага.

    Ключом на 22 отворачиваем две самоконтрящиеся гайки на оси нижнего рычага и снимаем упорные шайбы

  4. Отворачивают крепёж подушки стабилизатора поперечной устойчивости.

    Крепёж подушки стабилизатора поперечной устойчивости отворачиваем ключом на 13

  5. Опускают подъёмник или домкрат.
  6. Отворачивают гайку крепления пальца нижней шаровой опоры, после чего выпрессовывают его путём нанесение ударов молотком через деревянный брусок или с помощью съёмника.

    Устанавливаем приспособление и выпрессовываем шаровый палец из поворотного кулака

  7. Поднимают автомобиль и переводят стабилизатор через шпильку крепления.
  8. Поддевают пружину и демонтируют её с опорной чаши.

    Поддеваем пружину задней подвески и демонтируем её с опорной чаши

  9. Откручивают крепёж оси нижнего рычага.

    Ось рычага крепится к лонжерону двумя гайками

  10. Снимают упорные шайбы и демонтируют рычаг.

    После снятия упорных шайб демонтируем рычаг

  11. Если предполагается замена нижнего рычага, потребуется снять нижнюю шаровую опору, для чего откручивают три болта её крепления. Чтобы заменить только сайлентблоки, опору снимать не нужно.

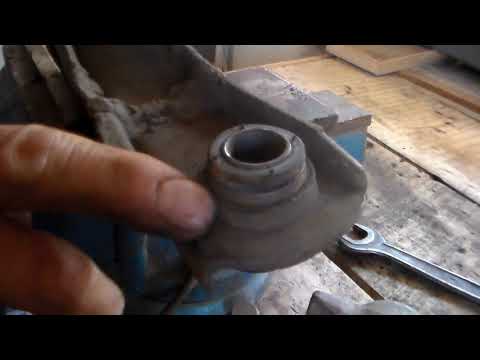

  12. Зажимают рычаг в тиски. Съёмником выдавливают шарниры. Если рычаг не имеет повреждений, сразу же можно приступать к запрессовке новых деталей и к сборке узла.

    Чтобы выпрессовать старый шарнир, рычаг зажимаем в тиски и используем съёмник

В процессе сборки следует использовать новые гайки для затяжки оси рычага и шарового пальца.

Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).

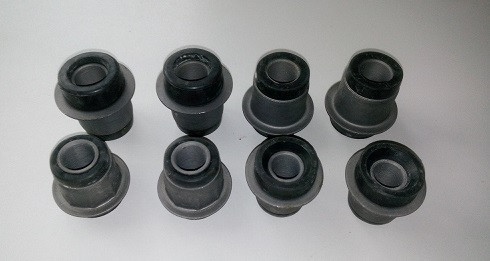

Замена шарниров верхнего рычага

Для замены сайлентблоков верхнего рычага потребуются такие же инструменты, как и при ремонте нижних элементов. Автомобиль поднимают аналогичным образом и снимают колесо. После чего проводят следующие действия:

  1. Отворачивают крепёж кронштейна переднего бампера.

    Снятие верхнего рычага начинаем с отворачивания кронштейна переднего бампера

  2. Откручивают крепление верхней шаровой опоры.

    Откручиваем крепление верхней шаровой опоры

  3. Отворачивают гайку оси верхнего рычага, для чего саму ось удерживают от проворачивания ключом.

    Отворачиваем гайку оси верхнего рычага, саму ось фиксируем ключом

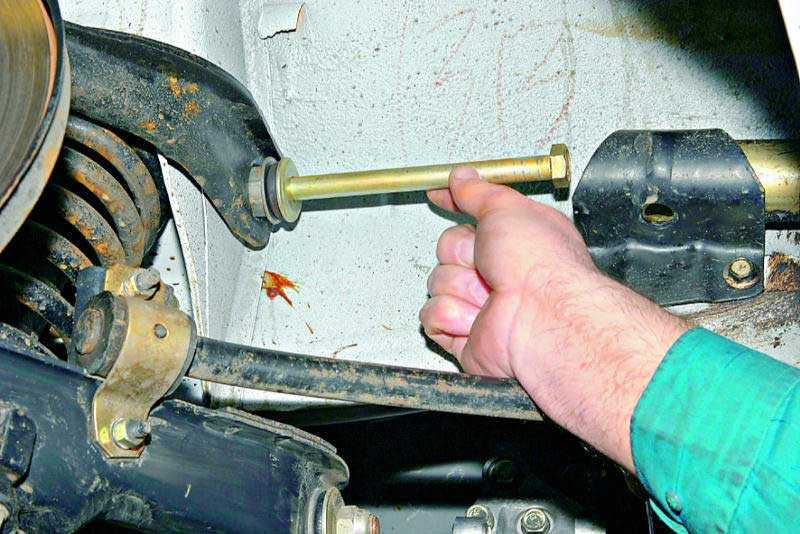

  4. Вынимают ось.

    После отврачивания гайки вынимаем болт и снимаем ось

  5. Демонтируют верхний рычаг с автомобиля.
  6. Съёмником выпрессовывают старые сайлентблоки, а затем запрессовывают новые.

    Выпрессовываем старые сайлентблоки и устанавливаем новые при помощи специального съёмника

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

  • ключи на 19;
  • новые сайлентблоки;
  • проникающая смазка;
  • щётка по металлу;
  • монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

  1. Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.

    Резьбовое соединение обрабатываем проникающей смазкой

  2. Откручивают гайку ключом на 19 и вынимают болт.

    Откручиваем гайку крепления втулки и вынимаем болт

  3. Переходят к другой стороне тяги и отворачивают крепление нижней части амортизатора, извлекая болты и распорную втулку.

    Чтобы открутить крепление тяги к заднему мосту, снимаем нижний крепёж амортизатора

  4. Смещают амортизатор в сторону.
  5. Очищают крепёж реактивной тяги с обратной стороны, смачивают жидкостью, откручивают и вытаскивают болт.
  6. При помощи монтажной лопатки демонтируют реактивную тягу.
  7. Для снятия резиновых втулок нужно выбить внутреннюю обойму из металла, для чего используют подходящую наставку.

    Для выбивания втулки используем подходящую наставку

  8. Оставшуюся в тяге резину можно выбить с помощью молотка либо выдавить в тисках.

    Оставшуюся в тяге резину выбиваем молотком либо выдавливаем в тисках

  9. Перед установкой новой резинки очищают обойму реактивной тяги от ржавчины и загрязнений.

    Очищаем посадочное место втулки от ржавчины и загрязнений

  10. Новую втулку смачивают мыльной водой и забивают при помощи молотка или запрессовывают в тисках.

    Новую втулку перед установкой смачиваем мыльной водой

  11. Для установки металлической втулки изготавливают приспособление в виде конуса (берут болт и стачивают головку).

    Для установки металлической втулки изготавливаем болт с конусной шляпкой

  12. Втулку и приспособление смачивают мыльной водой и выполняют запрессовку в тисках.

    Смоченную в мыльной воде втулку запрессовываем при помощи тисков

  13. Чтобы болт полностью вышел, используют подходящую по размеру муфту и дожимают втулку.

    Для установки болта на место используем подходящую по размеру муфту

Если внутренняя обойма будет с одной из сторон слегка выступать, её нужно подровнять молотком.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Видео: замена втулок реактивных тяг ВАЗ 2101–07

Съёмник для сайлентблоков своими руками

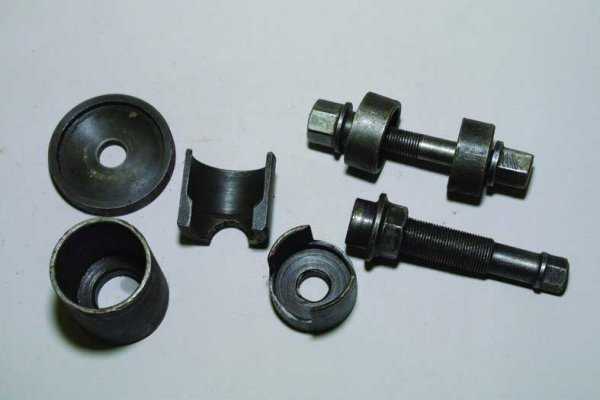

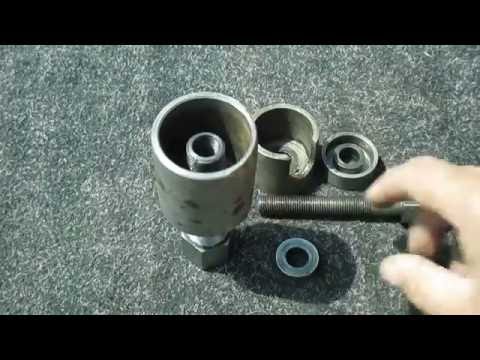

Съёмник шарниров ВАЗ 2107 можно приобрести готовый или сделать своими руками. Если есть подходящее оборудование и материалы, изготовить инструмент вполне по силам каждому автолюбителю. Стоит также учесть, что качество покупных приспособлений на сегодняшний день оставляет желать лучшего. Заменить резинометаллический шарнир можно и без специальных инструментов, но это потребует гораздо больше времени и сил.

Последовательность действий

Для изготовления самодельного съёмника понадобится следующее:

Процесс изготовления съёмника состоит из нескольких этапов.

  1. Ударами молотка добиваются того, чтобы отрезок трубы 40 мм получил внутренний диаметр 45 мм, т. е. пытаются его расклепать. Таким образом шарнир нижнего рычага будет свободно проходить через трубу.

    Отрезок трубы диаметром 40 мм расклёпываем до 45 мм

  2. Из трубы 40 мм изготавливают ещё два отрезка — они будут использоваться для монтажа новых деталей.

    Из трубы 40 мм изготавливаем две небольшие заготовки

  3. Для выпрессовки старых шарниров берут болт и надевают на него шайбу, диаметр которой находится в пределах между диаметрами внутренней и наружной обоймы.

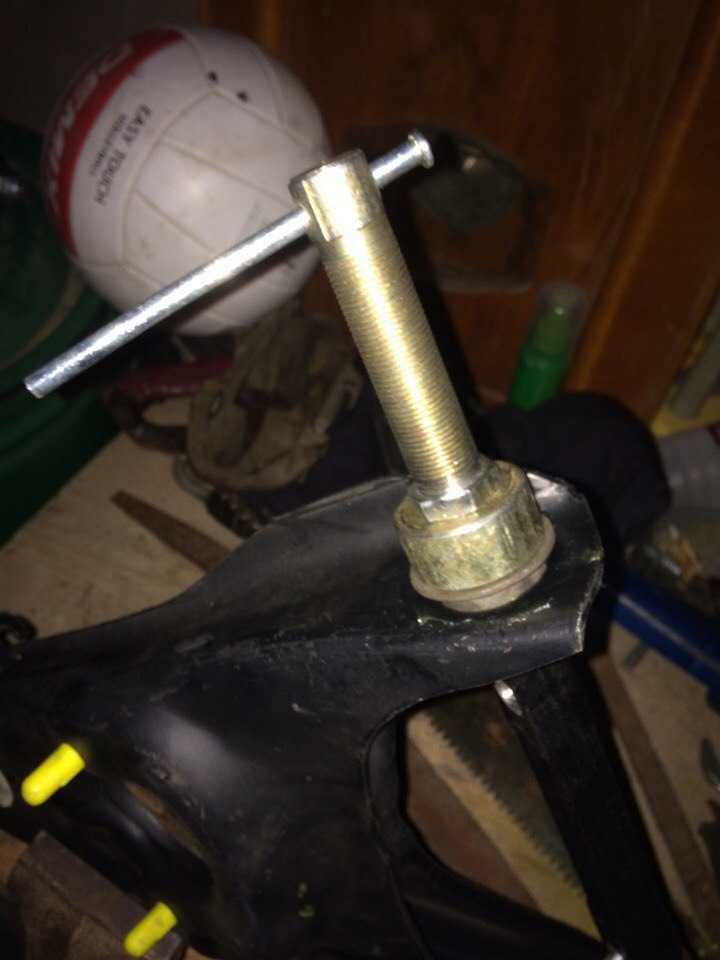

  4. Болт вставляют изнутри рычага, а снаружи надевают оправку большого диаметра. Таким образом, она упрётся в стенку рычага. Затем надевают шайбу и закручивают гайку.

    Болт вставляем изнутри рычага, а снаружи надеваем оправку большого диаметра

  5. По мере затяжки оправка упрётся в рычаг, а посредством болта и шайб шарнир начнёт выдавливаться.
  6. Для монтажа нового изделия понадобятся оправки диаметром 40 миллиметров. По центру проушины в рычаг помещают сайлентблок и наставляют на него оправку.
  7. С обратной стороны проушины ставят оправку большего диаметра и упирают в наковальню.
  8. Запрессовывают изделие молотком, путём нанесения ударов по оправке.

    Запрессовываем сайлентблок, ударяя молотком по оправке

  9. Для снятия сайлентблоков с нижних рычагов устанавливают большую наставку, затем помещают шайбу и затягивают гайку. В качестве болта используется сама ось рычага.

    Для снятия сайлентблоков с нижних рычагов устанавливаем большую наставку и затягиваем её гайкой, проложив внутрь шайбу

  10. Если шарнир не удаётся сорвать, ударяют молотком по боковой части рычага и пытаются сдёрнуть резинометаллическое изделие с места, после чего подтягивают гайку.
  11. Перед установкой новых деталей место посадки рычага и оси зачищают наждачной бумагой и слегка наносят смазку. Через проушины заводят ось рычага и вставляют новые шарниры, после чего наставляют с обеих сторон оправки малого диаметра и молотком запрессовывают сперва одну, а затем другую деталь.

    Через проушины заводим ось рычага и вставляем новые шарниры

Для того чтобы уверенно и безаварийно управлять автомобилем, нужно проводить периодический осмотр и ремонт ходовой части. Износ сайлентблоков влияет на безопасность вождения, а также на износ шин. Чтобы заменить повреждённые шарниры, потребуется подготовить необходимый инструмент и выполнить ремонт в соответствии с пошаговыми инструкциями.

  • Автор: Владимир Долженков
