Сцепление на ВАЗ 2108, 2109, 21099 – ВАЗоригинал.ру
Современный механизм сцепления может выполняться из разных материалов, в том числе устойчивого к износу композитного материала из металлокерамики. И металлокерамическое сцепление ВАЗ является одним из вариантов такого устройства.
Принцип действия механизма сцепления известен любому автовладельцу. Место, где размещается сцепление, находится между коробкой переключения передач и двигателем. Во время нажатия на педаль сцепления, диски разводятся и происходит отсоединение двигателя от КПП. На педаль сцепления необходимо нажимать, чтобы работа двигателя не создавала помех для торможения и переключения скоростей в процессе движения. Когда сцепление включается или отключается диски сцепления очень сильно нагреваются. Поэтому части иска, которые трутся, обыкновенно выгорают. Если говорить о нормальном режиме эксплуатации авто, то стандартного заводского сцепления ВАЗ хватит на 50-60 тысяч км. Но если водитель предпочитает спортивный стиль езды, быстрые ускорения и т.
д., то эта цифра в разы уменьшается.

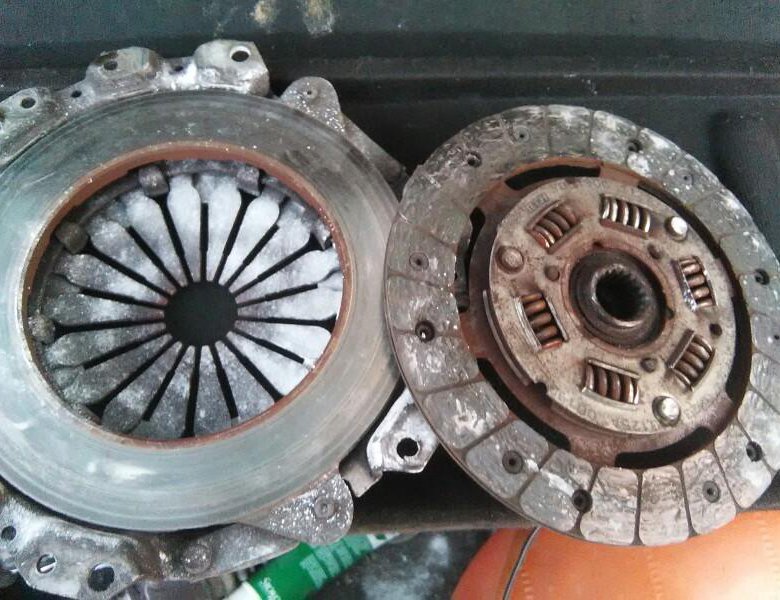

Что свидетельствует об износе сцепления:
во время переключения передач слышится неприятный звук, иногда это может быть скрежет;также при переключении передач может происходить самопроизвольное отключение или пробуксовка.
Развитие композитных материалов способствовало появлению на рынке автокомплектующих для ВАЗ металлокерамических сцеплений ВАЗ. Ресурс их службы существенно выше этого же показателя для асбестосодержащих сцеплений. Особенно такие устройства актуальны для любителей спортивной езды, так как резкие переключения передач они выдерживают спокойно. По этой причине металлокерамические сцепления устанавливаются на автомобили «спорт»-класса, разгоняющиеся до сотни км/ч за несколько секунд. Сторонникам более спокойного стиля установка металлокерамического сцепления на ВАЗ позволит не менять больше эту деталь вплоть до самой утилизации авто, так как она будет служить на протяжении долгих лет.
Металлокерамические сцепления ВАЗ оснащаются дисками на три, четыре и шесть лепестков, при наличии или отсутствии демпфера.
Комплекты сцепления для ВАЗ также можно купить в уже готовом виде. Любой металлокерамический диск сцепления рассчитан на работу в усиленном режиме. Долговечность дисков металлокерамических сцеплений позволяет им проработать в 4 раза больше, чем обычные асбестосодержащие сцепления.
Установка металлокерамического сцепления на ВАЗ

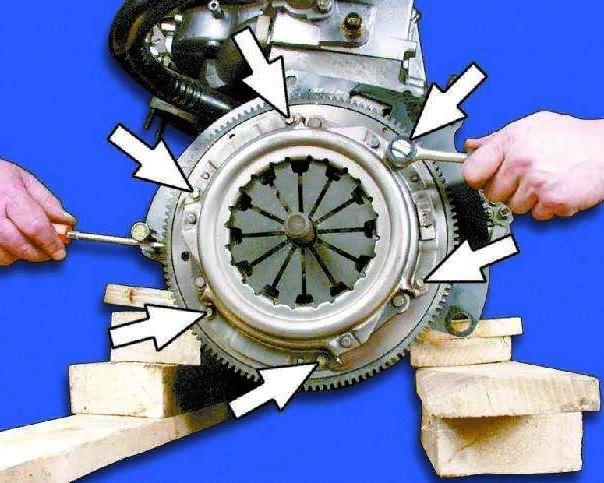

Монтаж металлокерамического сцепления можно произвести самостоятельно. Нужно лишь обеспечить доступ к коробке передач, поставив машину на подъемник, яму или эстакаду. Заменить сцепление можно разными способами, в том числе без снятия коробки передач. Тем не менее, ремонт нужно производить внимательно, так как неправильная замена сцепления ВАЗ 2108, 2109, 21099 может привести к дорогостоящему ремонту других узлов. Поэтому оптимально для замены сцепления обращаться в сертифицированный сервис.
Устройство, принцип действия сцепления ВАЗ 2108, 2109
Основные элементы сцепления автомобилей ВАЗ 2108, 2109, 21099На автомобили ВАЗ 2108, 2109, 21099 устанавливается однодисковое сухое сцепление постоянно замкнутого типа с беззазорным тросовым приводом.
Оно имеет центральную нажимную пружину диафрагменного типа. Располагается сцепление в алюминиевом картере, который конструктивно объединен с коробкой передач и крепится к двигателю автомобиля.
Устройство сцепления автомобилей ВАЗ 2108, 2109, 21099
См. фото выше.

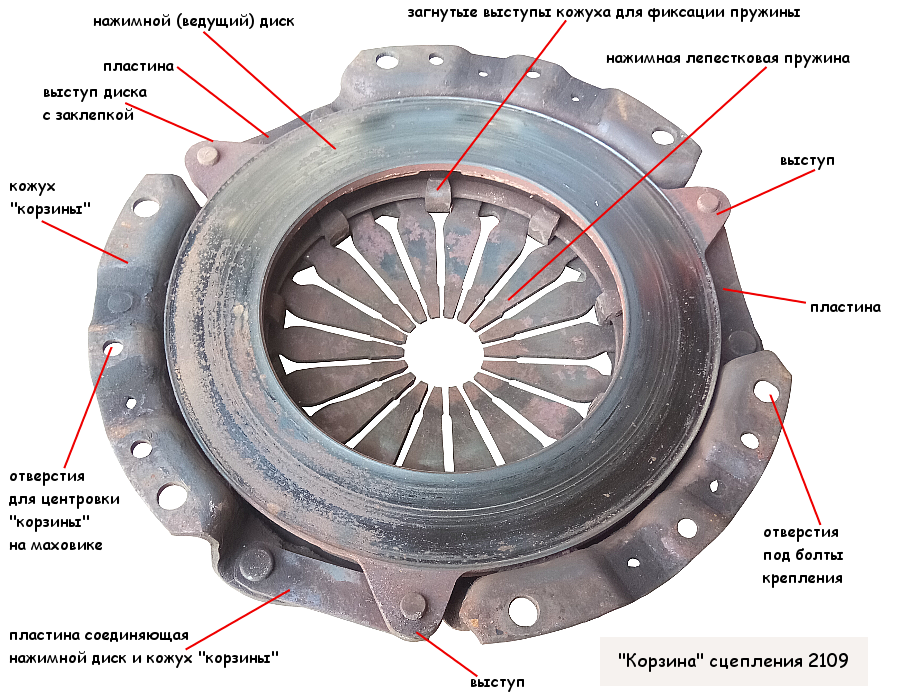

1. «Корзина» — ведущая часть сцепления.
Состоит из стального кожуха и прикрепленного к нему на трех парах упругих пластин – (нажимной диафрагменной пружины) нажимного диска. Кожух крепится к маховику двигателя шестью болтами и центруется тремя штифтами на маховике. «Корзина» сцепления при выходе из строя меняется целиком и ремонту не подлежит, так как балансируется на заводе, на стенде. Меняют корзину при сильной осадке нажимной пружины, сильном (более 0,8 мм) кольцевом износе на лепестках нажимной пружины в месте контакта с выжимным подшипником, износе рабочей поверхности ведущего (нажимного) диска.
«Корзина» сцепления автомобилей ВАЗ 2108, 2109, 21099До 1987 года на автомобили ВАЗ 2108, 2109, 21099 устанавливалась «корзина» сцепления модели 2108 с загнутыми краями лепестков нажимной пружины (сцепление с зазорами в приводе).
Позже 1987 года — сцепление модели 2109 с прямыми концами лепестков нажимной пружины (сцепление без зазоров в приводе).

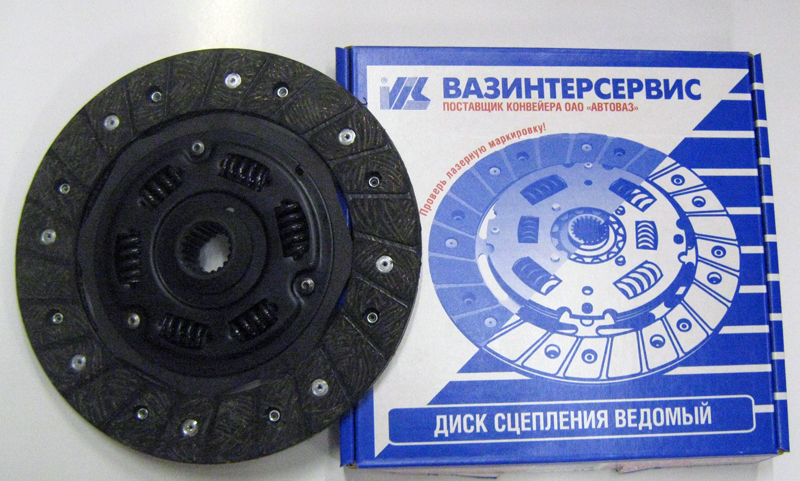

2. Ведомый диск – ведомая часть сцепления.
Ведомый диск устанавливается на шлицах первичного вала коробки передач между нажимным диском «корзины» и маховиком двигателя. Он имеет фрикционные накладки, контактирующие с рабочими поверхностями ведущего диска и маховика при работе сцепления. Накладки приклепаны к ведомому диску заклепками. Для гашения крутильных колебаний в момент в момент включения сцепления, в ведомом диске имеется т. н. демпфер с шестью цилиндрическими пружинами, вставленными в специальные окна.
Ведомый диск сцепления автомобилей ВАЗ 2108, 2109, 21099При неравномерном или сильном износе накладок (расстояние между рабочей поверхностью накладки и головкой заклепки менее 0,2 мм), их короблении, задирах, а также биении диска более 0,5 мм ведомый диск следует заменить. При сильном износе накладок головки заклепок царапают рабочую поверхность маховика, что в итоге приводит к его замене.
При замасливании накладок необходимо протереть их уайт-спиритом, просушить и зачистить очень мелкой наждачной бумагой. «Ведомый диск сцепления автомобилей ВАЗ 2108, 2109, 21099».
3. Муфта выключения сцепления (выжимной подшипник).
Выжимной подшипник – радиально-упорный. Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой привода выключения сцепления. Постоянное зацепление вилки и муфты обеспечивает пружина П-образной формы. Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами. Муфта постоянно прижата к лепесткам нажимной пружины «корзины» сцепления и выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.
Появление шума при нажатии на педаль сцепления, при его выключении говорит о выходе выжимного подшипника из строя. В таком случае его необходимо заменить новым во избежание заклинивания.
Муфты выключения сцепления для сцепления модели 2109 автомобилей ВАЗ 2108, 2109, 21099 после 1987 года выпуска имеют индекс 2110.
4. Привод сцепления.
Привод сцепления на автомобилях ВАЗ 2108, 2109, 21099 тросовый, беззазорный, состоит из нескольких элементов. Педаль сцепления подвешена на одной оси с педалью тормоза и крепится к кузову через кронштейн педалей. Верхняя часть педали выполнена как двуплечий рычаг. К одному ее концу прикреплена оттяжная пружина (за счет ее воздействия привод не имеет зазоров), к другому верхний конец троса привода. Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний конец оболочки удерживается в отверстии щита моторного отсека резиновым буфером. Другой, закреплен двумя гайками в кронштейне на коробке передач. Нижний конец троса закрыт резиновым гофрированным чехлом и соединен с вилкой выключения сцепления через металлический поводок. Для исключения самопроизвольного рассоединения поводка и вилки на поводке выполнен специальный выступ. Вилка выключения сцепления вращается на двух втулках: верхняя — пластмассовая (съемная), нижняя — бронзовая (запрессована в картер сцепления).
При разлохмачивании или деформации троса привода его необходимо заменить в сборе. Еще одна распространенная неисправность – отрыв верхнего наконечника троса.
Принцип действия сцепления
Сцепление на автомобилях ВАЗ 2108, 2109, 21099 без зазоров в приводе, поэтому при отпущенной педали оно постоянно включено. При этом выжимной подшипник прижат к концам лепестков нажимной пружины «корзины», ведущий диск плотно прижимает ведомый к рабочей поверхности маховика двигателя. Все вместе они вращаются и передают крутящий момент от двигателя к коробке передач. С включенным сцеплением двигатель работает на холостом ходу или автомобиль движется с включенной передачей и отпущенной педалью сцепления.
Сцепление автомобилей ВАЗ 2108, 2109, 21099 включено (схема)При нажатии на педаль сцепление выключается. При этом трос привода натягивается, вилка перемещает муфту выключения (выжимной подшипник), тот давит на нажимную пружину «корзины», ее лепестки перемещаются, отодвигая ведущий диск от ведомого.
Между рабочей поверхностью маховика и накладками ведомого диска появляется зазор. Передача крутящего момента от двигателя к коробке передач прерывается. В этот момент водитель может включить ту или иную передачу.
Примечания и дополнения
— На автомобилях ВАЗ 2108, 2109, 21099 до 1987 г. в., с зазорами в приводе и оттяжной пружиной вилки сцепления свободный ход рычага привода должен составлять 3,3 — 4,7 мм. Рычаг перемещается от руки, преодолевая сопротивление оттяжной пружины.
— Подробно о проблеме шума при работе сцепления: «Откуда появляется шум при работе сцепления автомобиля?».
Еще статьи по сцеплению автомобилей ВАЗ 2108, 2109, 21099
— Рывки при работе сцепления
— Неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099
— Сцепление «ведет», причины
— Сцепление «буксует», причины
— Проверка работы сцепления на автомобилях ВАЗ 2108, 2109, 21099
— Регулировка сцепления на автомобилях ВАЗ 2108, 2109, 21099
