всем привет!сцепление хватает в самом конце, очень напрягает
подскажите можно ли как на классике отрегулировать штоком?или он нерегулируемый?
з.ы сцепление завод, пробег 50000

Комментарии 19

не понял где ты имеешь «в конеце» -1)нажал на сцепление и включил скорость и машина едет или 2)отпускаешь до самого конца и после только трогается?

так то по 1- воздух, цилиндр, вилка, развалился выжимной
а по 2. штатное сцепение так и работает, а потом просто исчезает совсем…

2)отпускаешь до самого конца и после только трогается

ну тут тогда просто нужно иметь 5000р в запасе и не парится. станет пробуксовывать -пойти и купить сакс.
а так может работать ещё долго. отец на своей уже 20тыщ так ездит и нормально. на моей машине стоит валео. там с точностью всё да наоборот. — сильней уже давить нельзя — ломает вилку)).

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.

Еще статьи по автомобилям ВАЗ 2105, 2107

Своевременно выполненная регулировка сцепления на автомобиле ВАЗ 2107 позволит избежать износа выжимного диска и других деталей сцепления. В процессе эксплуатации автомобиля ход педали сцепления может изменяться, что и приводит к повышенному износу выжимного диска. В этой статье мы расскажем вам как отрегулировать сцепление на Ваз 2107, что и позволит избежать поломок автомобиля.

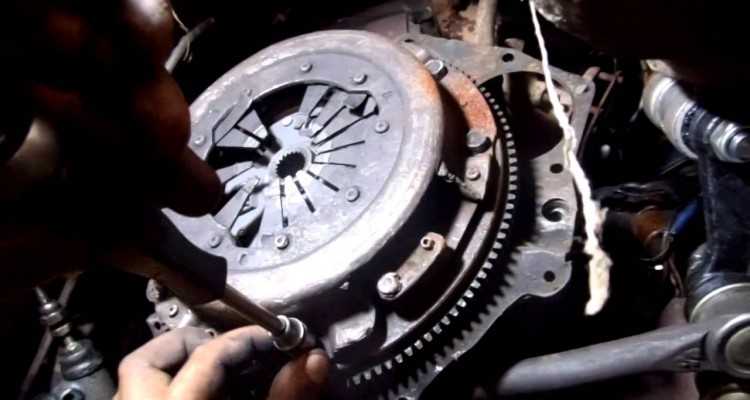

Устройство сцепления на ВАЗ 2107

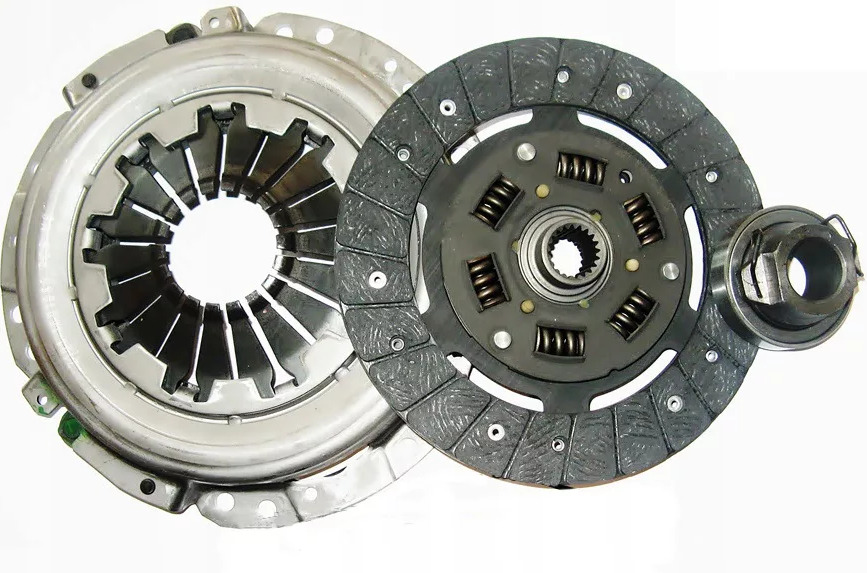

Перед тем как рассказывать вам о выполнении регулировки сцепления поговорим о том, как устроен этот узел на автомобиле ВАЗ 2107. На этой модели используется сухое однодисковое сцепление, а непосредственно под педалью располагается главный привод от цилиндра сцепления.
При нажатии на педаль сцепления начинается движение толкателя, который входит в соответствующее гнездо в поршне главного цилиндра. Под давлением из цилиндра выдавливается гидравлическая смесь, которая по трубопроводу направляется к рабочему цилиндру. Соответственно, такой рабочий цилиндр соединяется посредством толкателя с вилкой сцепления. Такая вилка при нажатии педали сцепления перемещает по втулке выжимной подшипник, соединяет и разъединяет диски сцепления, что и позволяет нам переключать передачи.
Наличие многочисленных подвижных элементов неизменно приводит к частым поломкам сцепления на ВАЗ -2107. При этом своевременно выполненная регулировка и осмотр состояния узлов позволит избежать серьезных поломок, что в свою очередь уменьшит расходы автовладельца на обслуживание своего автомобиля. Именно поэтому пренебрегать диагностикой сцепления и его регулировкой на ВАЗ 2107 не следует. Такая работа не отличается сложностью, а при ее выполнении не потребуется использовать каких-либо сложных профессиональных инструментов.

Определяем необходимость регулировки

Наличие даже минимального люфта при нажатии на педаль сцепления является показанием к выполнению соответствующего ремонта. Автовладелец при любых изменениях ощущений хода педали сцепления должен выполнять регулировку, что и позволит избежать повышенного износа соответствующих узлов. Также такую сервисную работу необходимо проводить в том случае, если при нажатии на педаль сцепления коробка передач плохо включает ступени и не происходит размыкание мощности. Наглядно узнать, как отрегулировать сцепление на Ваз 2107 позволит видео, которое с вы сможете найти в конце данной статьи.
Косвенными признаками неполадок со сцеплением могут стать рывки при переключении передач, скрежет и пробуксовки. В данном случае следует проверить люфт сцепления и выполнить диагностику гидравлического привода.

Используемые инструменты

Для проведение такой работы вам потребуются следующие инструменты:

• Масштабная линейка.
• Нож.
• Раствор WD.
• Комплект слесарных инструментов.
• Ключи на 10 и 13.

Пошаговое описание регулировки

Регулировка сцепления может выполняться из салона, для чего следует регулировать зазор между поршнем главного цилиндра и толкателем. Такая регулировка не представляет сложности и выполняется буквально за несколько минут. В то же время отметим, что отрегулировать сцепление из салона можно при минимальном лифте.
Для более точной регулировки следует всё же проводить работы с толкателем рабочего цилиндра. Такой сервис проще всего выполнять, загнав автомобиль на смотровую яму или эстакаду. Нужный нам цилиндр толкателем соединяется со сцеплением и выходит из коробки передач. Тут же расположена возвратная пружина, основное назначение который возвращение вилки в исходное положение, когда педаль сцепления не нажата.

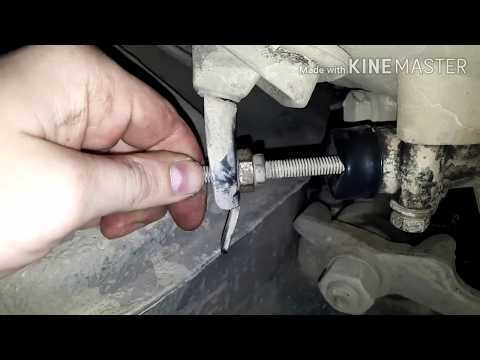

В первую очередь необходимо проверить зазор свободного хода вилки. Вам необходимо будет оттянуть вилку от толкателя, после чего измерить зазор свободного хода. Нормативом свободного хода является диапазон 4-5 миллиметра. В том случае, если зазор отличается от такого норматива, необходимо провести его регулировку. Для этого выполняем следующее:
Нужно снять пружину, которая отвечает за приведение вилки сцепления в исходное положение.

Следует отпустить на толкателе контргайку.

Далее вам потребуется ключ на 10, которым удерживают на месте толкатель и сверху накручивают дополнительную упорную гайку, что и позволит добиться необходимого зазора.

Фиксируем накрученную упорную гайку при помощи контргайки. После этого снова проверяем зазор, если он находится в нужном нам диапазоне устанавливаем на место пружину.

На этом все сервисные работы завершены. Необходимо лишь убедиться в правильности выполненной работы. Для такой проверки следует завести автомобиль, после чего включить передачу и плавно отпускать педаль сцепления. В том случае, если регулировка выполнена правильно, автомобиль начнёт трогаться с места приблизительно на половине от полного хода педали. Впрочем, в каждом конкретном случае регулировка хода педали выполняется в зависимости от предпочтений автовладельца. Кому-то нравится, чтобы сцепление включалось выше или ниже. Но при этом помните, что недопустимо такое включение сцепления в самом низу или в самом верху хода педали, так как подобное приводит к серьезным поломкам автомобиля.

Заключение

Самостоятельная регулировка сцепления на автомобиле ВАЗ 2107 не представляет особой сложности. Рекомендуется данные работы проводить каждые 10000 километров пробега. При небольшом люфте в ходе педали сцепления регулировка может выполняться из салона, когда под педалью при помощи регулировочной шайбы регулируют ход сцепления. Если же люфт превышает несколько миллиметров, то регулировку следует проводить под днищем автомобиля, для чего машину загоняют на эстакаду. Такая работа не представляет сложности, поэтому при небольшой сноровке ее вполне по силам выполнить буквально за 10 минут. С такой работой благодаря ее простоте справиться каждый автовладелец, а о том как отрегулировать сцепление на Ваз 2107 мы рассказали в этой статье ! ! ! !

Как делается регулировка сцепления ВАЗ-2107

Во время эксплуатации автомобиля неправильно отрегулированное сцепление выражается в следующем:

1. Сцепление ведет. Когда педаль сцепления полностью выжата, диск не отходит от маховика, в результате чего нет возможности нормально переключать передачи. Таким образом, автомобиль может начать движение даже тогда, когда в этом нет необходимости.
2. Сцепление буксует. Когда педаль сцепления полностью отпущена, диск начинает пробуксовывать. В результате этого он не передает трансмиссии всю мощность двигателя в полном объеме.

Кроме этого, неполадки со сцеплением порой выражаются в его слишком раннем или, наоборот, позднем схватывании. В результате этого управление автомобилем может быть значительно затруднено.

Весь процесс регулировки сцепления состоит из двух частей. Одна из них происходит непосредственно в салоне автомобиля, в то время как вторая выполняется снизу автомобиля, пока тот находится либо на смотровой яме, либо на подъемнике.

Читайте также: Почему ВАЗ-2107 инжектор глохнет на холостом ходу

Для регулировки сцепления потребуются следующие инструменты:

• рожковые ключи на 13 и 17;
• ключ на 10 либо на 8 (все зависит от того, какая именно модель рабочего цилиндра сцепления).

Первая регулировка также предполагает проведение установки хода педали сцепления. Этот этап работы выполняется непосредственно из салона автомобиля, под рулевой колонкой. Там имеется регулировочный винт, который служит для ограничения полного хода. Он зафиксирован при помощи контргайки. Покрутив винт то в одно положение, то в другое, можно добиться нормального хода педали, который, согласно инструкции, должен составлять 14 см.

Но, как правило, в этом нет никакой необходимости, поскольку ход педали устанавливается на заводе и самопроизвольно способен измениться лишь в очень редких случаях.

Второй этап регулировки заключается в установке свободного хода педали, который в нормальном режиме должен варьироваться в диапазоне от 30 до 35 мм. Тем не менее достаточно часто автолюбители предпочитают подстраивать свободный ход педали под свои личные предпочтения.

Для проверки, а также регулировки сцепления необходимо спуститься на самое дно смотровой ямы. Проверить величину зазора можно путем оттягивания от толкателя вилки. Расстояние свободного хода должно составлять около 4-5 мм. Но если этот показатель значительно отличается от указанного, то регулировка является необходимой.

Читайте также: Как поменять сайлентблоки на ВАЗ-2107

Для произведения регулировки нужно:

• снять пружину, которая оттягивает вилку сцепления;
• отпустить на толкателе контргайку;
• при помощи ключа на 8 либо на 10, как говорилось ранее, накрутить или же, наоборот, скрутить гайку до тех пор, пока зазор не будет нужного размера;
• при помощи контргайки зафиксировать упорную гайку;
• снова проверить зазор;
• установить пружину на ее прежнее место.

Читайте также: Для чего нужен трехуровневый регулятор напряжения ВАЗ-2107

На этом процедуру регулировки сцепления на ВАЗ-2107 можно считать полностью оконченной. Тем не менее для того чтобы быть уверенным в том, что все сделано правильно, следует проверить работу сцепления. Для этого необходимо завести автомобиль, включить передачу и плавно отпускать педаль сцепления. Если работа проведена успешно, то автомобиль должен тронуться с места, приблизительно на половине хода педали. Хотя возможны и некоторые другие виды регулировок, при которых автомобиль «захочет» поехать при едва отпущенной педали либо практически при полном нажатии. Все зависит от предпочтений самого водителя. Однако не стоит забывать, что в таком случае могут возникать неисправности, указанные в самом начале нашей статьи.

Как вам статья?

Плавность хода или как самому отрегулировать сцепление на ВАЗ 2107?

Конечно, важность фрикциона в системе привода никто не оспаривает. Простые процедуры настройки этого узла значительно снизят риск износа деталей. Навыки прокачки гидропривода не будут лишними, ведь любое вмешательство в систему, будь то замена рабочего цилиндра или падение уровня жидкости в бачке привода приводит к завоздушиванию системы.

Рекомендуется регулярно проверять настройки в каждом автосервисе. Но все же есть признаки, когда к процедуре нужно приступать немедленно, поэтому любому владельцу не помешает знать, как прокачать сцепление на ВАЗ 2107 самостоятельно. Неисправности в работе муфты в процессе эксплуатации выражаются следующими симптомами:

1. Пробуксовка — диск сцепления проскальзывает при полном отпускании педали, и не в состоянии передать всю мощность от ДВС на трансмиссию.
2. Ведёт — диск не отходит от маховика при полном нажатии на педаль, что затрудняет переключение передач.

Что нужно проверить?

Сцепление может включаться слишком рано или поздно из-за нарушения хода педали, что приводит к рывкам. Свободный ход педали должен быть в пределах 0,4-2,0 мм, если эти показатели нарушены, то без регулировки не обойтись.

Если заглянуть под машину, то можно проверить свободный ход между толкателем (указано красной стрелкой) и вилкой выключения (синяя стрелка). Перед регулировкой сцепления на ВАЗ 2107 нужно потрясти вилку рукой, если люфт отсутствует или превышает 5 мм, то необходима регулировка узла, т.к. выжимной подшипник будет подвергаться постоянным нагрузкам.

В случае, когда все параметры регулировок в норме, то ход педали до начала включения сцепления должен быть 25-35 мм. Это определяется с помощью линейки, если показатель не соответствует норме, то придется регулировать некоторые узлы системы привода сцепления.

Все просто: как правильно отрегулировать сцепление на автомобиле ВАЗ 2107 без помощи специалистов?

Полная регулировка системы управления фрикционом состоит из двух частей, одна выполняется в салоне автомобиля, а другая под автомобилем со смотровой ямы. Для работы необходим набор инструментов:

• Набор ключей.
• Набор отверток и плоскогубцев.
• Линейка или квадрат.

Кронштейн с толкателем устанавливается под рулевой колонкой в ​​салоне. Вращением гаек можно добиться нужного зазора между толкателем и поршнем главного цилиндра сцепления. Именно этот параметр отвечает за начальный свободный ход педали, технология регулировки достаточно проста:

• Ключом (рисунок № 1) удерживайте ограничитель хода, а вторым ключом отверните контргайку на два оборота.
• Поворачивая первым ключом ограничительный штифт (ввинтить или выкрутить), установить требуемый начальный свободный ход педали — 0,4-2,0 мм.
• Проверьте свободный ход поверочной линейкой и при необходимости повторите процедуру регулировки.
• Затяните контргайку гаечным ключом.

Перед прокачкой сцепления на классическом ВАЗ 2107 необходимо выполнить второй этап регулировки, который делается на эстакаде или смотровой яме. Технология проверки и регулировки свободного хода вилки выключения сцепления следующая:

• Отсоедините плоскогубцами пружину от вилки, а затем от рабочего цилиндра. Проверку можно произвести без демонтажа пружины, но при управлении муфтой свободного хода придется прикладывать усилие для преодоления ее сопротивления.
• Проверьте линейкой ход вилки, надавив на нее до упора. Показания должны быть в пределах 4-5 мм, если есть отклонения, то следует соблюдать следующие пункты.
• Очистить цилиндр от грязи и сбрызнуть гайки смазкой WD-40.
• Ключами «на 13» и «на 17» одним удерживать регулировочную гайку «а», другим откручивать контргайку «б».
• Зафиксируйте толкатель пассатижами и отверните гайку «b» на два оборота.
• Вращая регулировочную гайку ключом «а», отрегулируйте свободный ход вилки. При этом удерживайте толкатель пассатижами.
• Затяните плоскогубцами толкатель и регулировочную гайку «b», а затем зафиксируйте контргайку «а».
• Проверить параметры свободного хода вилки и при необходимости повторить процесс.

Зачем и как прокачивать сцепление на автомобиле ВАЗ 2107 в своем гараже?

Прокачка нужна, если сцепление полностью не выключается. Например, педаль нажата, первая скорость включена, но вы еще не успели отпустить педаль, а машина уже движется. Легкий ход педали также свидетельствует о необходимости удаления воздуха из системы. Процедуру следует выполнять с помощником, который будет нажимать на педаль. Для работы вам понадобится:

• Тормозная жидкость.
• Резиновый шланг длиной 50-100 см.
• Ключ «8».
• Емкость для жидкости.
• Тормозная жидкость.

Автовладельцам, интересующимся, как правильно отрегулировать сцепление на автомобиле ВАЗ 2107, следует знать, что прокачка осуществляется через штуцер, расположенный на рабочем цилиндре под его днищем. Операция не сложнее , его может выполнить даже начинающий автолюбитель.

Насосная техника

Работу целесообразно производить на эстакаде или смотровой яме; в крайних случаях машину следует поднимать на опорах. Дальнейшие действия производятся на переходах:
• Заполните бачок сцепления новой жидкостью.
