Схема блока предохранителей форд фокус 2: Блок предохранителей и реле Ford Focus 2
Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже …
Расположение предохранителей форд фокус 2
Главная » Ford » Расположение предохранителей форд фокус 2Схема и расположение блока предохранителей на Ford Focus 2
Довольно часто при не корректной работе электрооборудования или после установки сторонник устройств перегорают предохранители или реле. Сегодня мы опишем, где находится блок предохранителей и как снять и заменить предохранители под капотом, в салоне Форд Фокус 2.
Схема и расположение предохранителей на Ford Focus 2
На данном фото продемонстрирован монтажный блок предохранителей (цифра 8 на фото) находящийся в подкапотном пространстве, для извлечения. элементов имеется специальный пинцет для удобства замены предохранителей.
Так же если у Вас под рукой не оказалось руководства с описанием элементов, на обратной стороне крышки блока предохранителей Форд Фокус 2 имеется их схема и расположение.

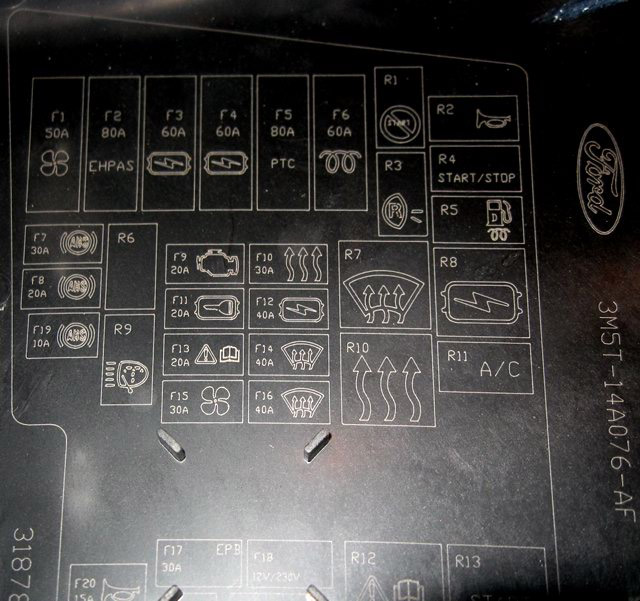

Расшифровка блока предохранителей под капотом

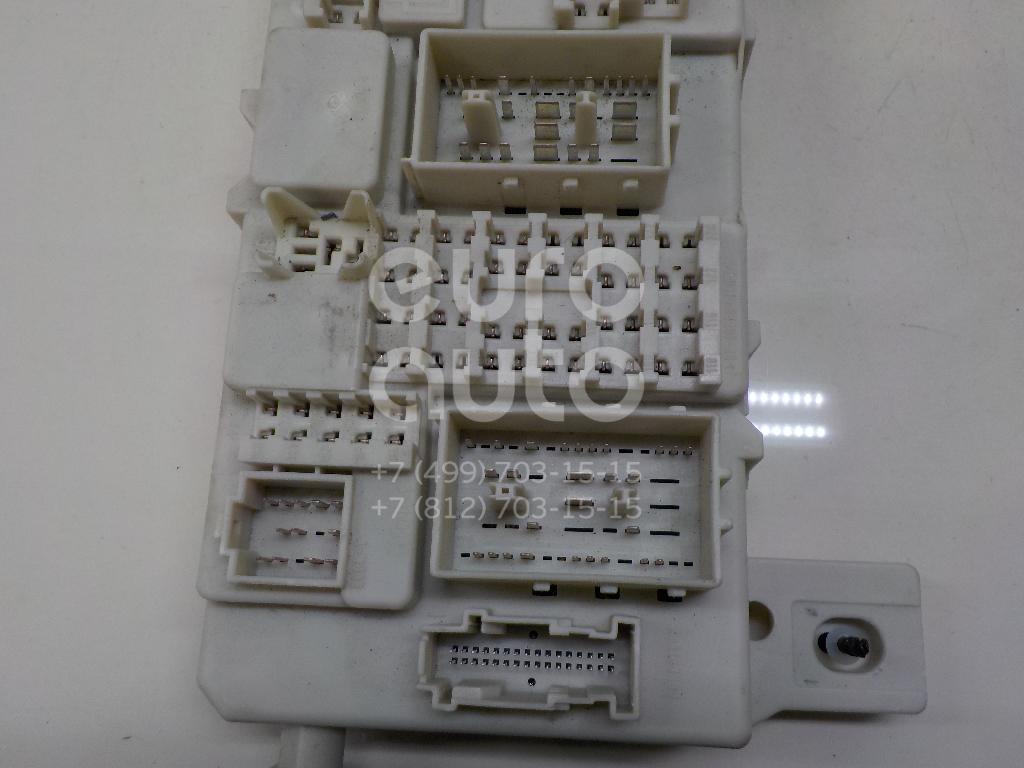

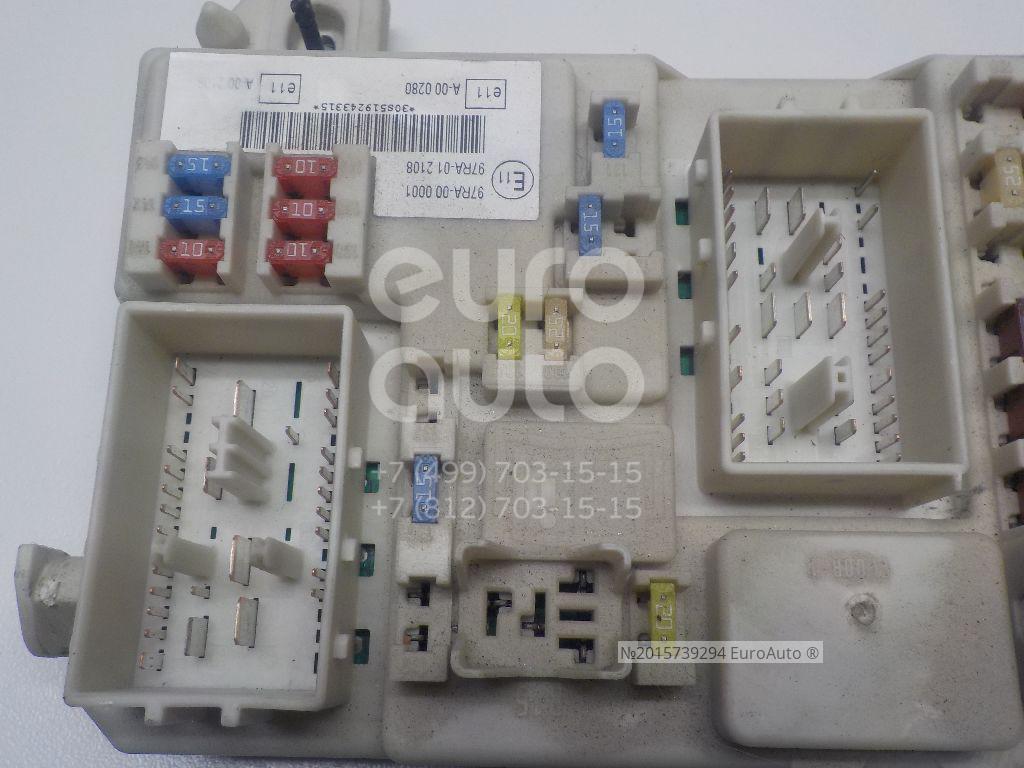

Расположения блока предохранителей в салоне Ford Focus 2
Находится данный блок под вещевым ящиков в районе ног переднего пассажира, чтобы до него добраться достаточно опустить крышку закрывающую блок и выкрутить пару фиксаторов.
Видео по замена предохранителей Ford Focus 2 рестйлинг
Загрузка… Поделись ссылкой с друзьями:Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2
Главная » Предохранители » Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2
В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.
ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).
Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.
Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.
Цвет ПП определяет номинал.
Расшифровка ПП от F1 до F36:
Номер | Номинал, А | Назначение |
1 | 40 | Вентилятор, охлаждающий силовой агрегат |
2 | 80 | ГУР |
3 | 60 | Салонный блок ПП и реле |
4 | 60 | Салонный блок ПП и реле |
5 | 80 | Кондиционер, вспомогательный обогреватель |
6 | 60 | Свечи для дизелей |
7 | 30 | Насос АБС в гидравлическом блоке |
8 | 20 | Клапаны АБС в гидравлическом блоке |
9 | 20 | Узел для управления силовым агрегатом |
10 | 30 | Электромотор вентилятора печки |
11 | 20 | Стартерный выключатель |
12 | 40 | Электрическое реле системы зажигания |
13 | 20 | Обмотка на пусковом механизме |
14 | 40 | Правый обогрев лобового стекла |
15 | 30 | Реле электровентилятора охлаждающей системы |
16 | 40 | Левый обогрев лобового стекла |
17 | 30 | Управление складывающейся крышей |
18 | 30 | Устройство для усиления мощности |
19 | 10 | Управление системой АБС |
20 | 15 | Звуковой сигнал |
21 | 20 | Резервный обогреватель |
22 | 10 | Управление ГУРом |
23 | 30 | Электронасос омывателя фар |
24 | 15 | Дополнительный отопитель для авто с дизелем |
25 | 10 | Реле зажигания |
26 | 10 | АКПП |
27 | 10 | Муфта компрессора кондика |
28 | 10 | Свеча для дизеля |
29 | 10 | Управление климат-контролем |
30 | 30 | АКПП |
31 | 10 | Зарядка АКБ |
32 | 10 | АКПП |
33 | 10 | Датчики кислорода для моторов на бензине |
34 | 10 | Модуль зажигания, форсунки |
35 | 10 | РСМ, клапаны |
36 | 10 | РМС |
Описание назначения реле Форд Фокус 2:
Обозначение | Назначение |
R1 | Включение запрета запуска (для некоторых моделей) |
R2 | Звуковой сигнал |
R3 | Фонари заднего хода (для некоторых моделей) |
R5 | Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей) |
R6 | Основное |
R7 | Обогреватель лобового стекла |
R8 | Зажигание |
R9 | Омыватели фар |
R10 | Вентилятор обогревателя |
R11 | Компрессор кондиционера |
R12 | Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы |
R13 | Стартер |
R14 | Вентилятора и электродвигатель вентилятора |
Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:
Номер | Номинал, А | Назначение |
37 | 10 | Левая лампа дальнего света |
38 | 10 | Правая лампа дальнего света |
39 | 20 | Предохранитель прикуривателя |
40 | 20 | Электродвигатель люка |
41 | 20 | Управление электрооборудованием пассажирской передней двери |
42 | 7,5 | Электрообогрев зеркал заднего обзора |
43 | 10 | Электромодули |
44 | 10 | Колодка канала связи |
45 | 10 | ДХО, габаритные огни |
46 | 10 | Приборная панель, центральный блок ПП |
47 | 15 | Насос, жиклеры омывателя стекла |
48 | 20 | Ближний свет, наружные осветительные приборы для передвижения в светлое время суток |
49 | 15 | Выключатель осветительных приборов |
50 | 20 | Очиститель лобового стекла |
51 | 15 | Бензонасос |
52 | 25 | Электрообогрев стекла сзади |
53 | 7,5 | Стоп-сигнал, габариты с левой стороны |
54 | 7,5 | Стоп-сигнал, габариты с правой стороны |
55 | 20 | Управление электрооборудованием водительской двери, система центрального замка |
56 | 20 | Система Кеу Fгее |
57 | 10 | Привод для складывания внешних зеркал или датчик для контроля заряда АКБ |
58 | 15 | Управление музыкальной системой |
59 | 20 | Управляющий блок электрическим оборудованием прицепа |
60 | 15 | Левая лампа ближнего света |
61 | 15 | Правая лампа ближнего света |
62 | 20 | Электропривод регулирования водительского сиденья |
63 | 25 | Электрические подъемники стекла |
64 | — | — |
65 | 10 | Управление подушками безопасности |
66 | 7,5 | Выключатель осветительных приборов |
67 | 10 | Приборная панель |
68 | 7,5 | Дополнительные компоненты приборки |
69 | 20 | Противотуманки |
70 | 10 | Электромодули |
71 | 10 | Внешнее освещение при движении днем |
72 | — | — |
73 | 7,5 | Подсветка номера |
74 | 15 | Фонари стопов |
75 | 10 | Управление двигателем |
76 | — | — |
77 | 25 | Центральный замок |
78 | 15 | Задний стеклоочиститель |
79 | 15 | Электророзетка в багажнике |
80 | 10 | Таймер, отключающий подсветку салона |
81 | 20 | Управление правой задней дверью |
82 | 20 | Управление левой задней дверью |
83 | 10 | Управление аудиосистемой |
84 | 10 | Питание электрооборудования прицепа, фонари заднего хода |
85 | 10 | Модуль электрооборудования охлаждающей ситсемы |
86 | 20 | Электрический обогрев передних сидений |
Схема ПП Форд Фокус 2 рестайлинг
Расшифровка назначения ПП в салоне Форд Фокус:
Номер | Номинал, А | Назначение |
100 | 10 | Электромодули |
101 | 20 | Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши |
102 | 10 | Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива |
103 | 10 | Питание управляющих элементов наружного освещения от АКБ |
104 | 10 | Система экономии электрической энергии, подсветка освещения салона |
105 | 25 | Управление обогреванием стекла сзади |
6 | 20 | Система безключевого управления |
107 | 10 | Питание от батарей щитка приборов, диагностика бортовой сети |
108 | 7,5 | Дополнительные элементы щитка приборов |
109 | 20 | Прикуриватель |
110 | 10 | Электропитание переключателя внешнего освещения |
111 | 15 | Бензонасос |
112 | 15 | Управляющий блок аудиосистемы |
113 | 10 | Лампы дневного внешнего освещения (подфарники) |
114 | 10 | Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата |
115 | 7,5 | Питание управляющих элементов наружного освещения от генераторной установки |
116 | 20 | Противотуманки, фонари |
117 | 7,5 | Подсветка номера |
118 | 20 | Управление задней левой дверью |
119 | 15 | Гнездо для дополнительного электропитания в багажнике |
119 | 25 | Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа) |
120 | 20 | Управление задней правой дверью |
121 | 20 | Обогреватель сидений спереди |
122 | 10 | Управление подушками безопасности |
123 | 7,5 | Обогрев внешних зеркал заднего обозрения |
124 | 7,5 | Фонари габаритов, стоп-сигналы с левого борта машины |
125 | 7,5 | Габариты, стоп-сигналы с правого борта машины |
126 | 20 | Безключевая система управления |
127 | 25 | Электроподъемники стекла |
128 | — | Резерв |
129 | 20 | Очиститель лобового стекла |
130 | — | Резерв |
131 | 15 | Очиститель стекла сзади |
132 | 15 | Стоп-сигналы |
133 | 25 | Управление пассажирской дверью, реле, управляющее системой блокировки |
134 | 20 | Система блокирования дверных замков, управляющий блок электрооборудования водительской двери |
135 | 20 | Подсветка при передвижении днем |
136 | 15 | Жиклеры, насос омывателя стекла |
137 | 10 | Динамик, включающий аварийное питание от батареи |
138 | 10 | Управляющий блок двигателем, педаль газа, АКПП |
139 | 10 | Правый осветительный прибор дальнего света |
140 | 10 | Левый осветительный прибор дальнего света |
141 | 10 | Электрический привод зеркал заднего вида, фонарь заднего хода |
142 | 15 | Правый осветительный прибор ближнего света |
143 | 15 | Левый осветительный прибор ближнего света |
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
- Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
Фотогалерея
Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салонеДля замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Заключение
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Загрузка …Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи: Загрузка…Схема расположения блока предохранителей и реле Ford Focus2 рестайлинг: значение и замена
Иногда при замене или установке дополнительного оборудования в автомобиль происходят проблемы с электрикой. Бывает предохранители выходит из строя и по другим причинам. В любом случае вы должны знать схему расположения блока предохранителей в Ford Focus2 рестайлинг и их значение, чтобы уметь заменить их своими руками. Данную инструкцию вы можете добавить в закладки или распечатать.
Важно отметить меры безопасности: запрещено заменять перемычки и предохранители на не соответствующие по силе тока, не заменяйте на самодельные или уже отремонтированные ранее комплектующие. В противном случае риск замыкания и возгорания повышается в разы.
В автомобиле Ford Focus 2 рестайлинг предохранители и реле находятся в двух местах: под капотом и в салоне. Основная часть из них сконцентрирована в салоне. Рассмотрим по порядку.
Снятие и замена штатной магнитолы Ford Focus 2 своими рукамиРасположение предохранителей под капотом Ford Focus 2 рестайлинг
Расположение блока предохранителей в Ford Focus 2 рестайлинг
Открываем крышку блока и видим предохранители
Переворачиваем крышку блока и видим значения и силу тока каждого предохранителя
Номера предохранителей Ford Focus 2 рестайлинг
Таблица значений предохранителей под капотом Ford Focus 2 рестайлинг
Расположение предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители находятся со стороны бардачка
Чтобы снять крышку — просто потяните ее вниз
Выкручиваем фиксаторы блока
Движением вниз вытаскиваем блок предохранителей
Схема предохранителей в салоне Ford Focus 2 рестайлинг
Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг
Замена предохранителей на Ford Focus 2
Прежде всего нужно определить какой предохранитель неисправен, затем менять. Как правило у сгоревшего предохранителя разорвана перемычка(как у лампочки волосок). Используйте вышеуказанную информацию и видео ниже. Для безопасного извлечения предохранителя применяйте пластмассовые щипцы.
Описание блока предохранителей в Ford Focus 2
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
Расположение и электросхема
Пинцет для замены (могут быть разных типов)У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения мотора |
2 | 80 | Рулевое управление |
3 | 60 | ВБП № 1 |
4 | 60 | ВБП № 1 |
5 | 80 | Дополнительный обогреватель |
6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор климатроника |
11 | 20 | Выключатель стартера и других приборов |
12 | 40 | Электрореле зажигания |
13 | 20 | Электрообмотка стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левой стороны переднего стекла |
17 | 30 | Убирающаяся крыша |
18 | 30 | Усилитель мощности |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный нагреватель |
22 | 10 | Усилитель руля |
23 | 30 | Система омывания фар |
24 | 15 | Дополнительный обогреватель (для дизелей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционирования — компрессор |
28 | 10 | Свеча накаливания (лишь для авто с дизелем) |
29 | 10 | Раздельный климатроник |
30 | 30 | АКП |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули |
101 | 20 | Управления люком, откидной крышей, сидений |
102 | 10 | Отопитель, руль, фильтр, ДУ |
103 | 10 | Управления наружным освещением от аккумулятора |
104 | 10 | Электроэкономия |
105 | 25 | Обогрев стекла сзади |
106 | 20 | Управления без ключа |
107 | 10 | Питание приборов от батареи, бортдиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель, электророзетка |
110 | 10 | Переключатель наружного освещения днем |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (питание от аккумулятора) |
113 | 10 | Подфарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Противотуманки |
117 | 7,5 | Освещения номера авто |
118 | 20 | Электрическое оборудования задней левой двери |
119 | 15 | Электропитание багажного отделения |
119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
120 | 20 | Электрическое оборудования задней правой двери |
121 | 20 | Подогрев сидений передние |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрический обогрев зеркал |
124 | 7,5 | Габариты, стопы (левая сторона) |
125 | 7,5 | Габариты, стопы (правая сторона) |
126 | 20 | Управление без ключа |
127 | 25 | Электростеклоподъемники |
128 | Не применяется | |
129 | 20 | Очиститель переднего стекла |
130 | Не применяется | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Стопы |
133 | 20 | Блокировка системы |
134 | 20 | Централизованная блокировка замков |
135 | 20 | Подсветка во время движения в дневное время |
136 | 15 | Насос омывателя стекол |
137 | 10 | Включения аварийного питания |
138 | 10 | Управление двигателем, акселератором, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый ближний свет |
143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Расположение под капотомДля того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Электропредохранители в блокеОткрыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Схема расположения на крышкеТакже обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Расположение в салонеВторой блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Откручиваем фиксаторыБлок под бардачкомПовернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Загрузка …Видео «Замена электропредохранителей»
В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.
Распиновка блока предохранителей форд фокус 2. Место расположения, назначение и электросхема
Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.
Артикул:
Предохранители и реле всех номиналов
Инструменты:
Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет
Схема и расположение предохранителей на Ford Focus 2:
Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.
Блок предохранителей под капотом выделен красной прямоугольной линией.
Затем нужно открыть крышку предохранителей под капотом.
Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.
Еще одно фото крышки со схемой предохранителей
Теперь давайте рассмотрим номера предохранителей и их описание.
Таблица значений блока предохранителей под капотом Ford Focus 2
№ | Ампер | Описание предохранителя |
1 | 40 | Электровентилятор охлаждения двигателя |
2 | 80 | Рулевое управление с усилителем |
3 | 60 | Внутренний блок предохранителей 1 |
4 | 60 | Внутренний блок предохранителей 2 |
5 | 80 | Вспомогательный отопитель |
6 | 60 | Свечи подогрева (только для автомобилей с дизельными двигателями) |
7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Модуль управления силовым агрегатом (PCM) |
10 | 30 | Вентилятор системы климат-контроля |
11 | 20 | Выключатель зажигания (стартера и приборов) |
12 | 40 | Реле зажигания |
13 | 20 | Электрическая обмотка стартера |
14 | 40 | Обогрев лобового стекла, правая сторона |
15 | 30 | Реле вентилятора охлаждения (Sigma — только варианты без A/C) |
16 | 40 | Обогрев ветрового стекла, левая сторона |
17 | 30 | Складывающаяся крыша |
18 | 30 | Инвертирующий усилитель мощности |
19 | 10 | Модуль ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Вспомогательный отопитель |
22 | 10 | Модуль усилителя рулевого управления |
23 | 30 | Омыватели фар |
24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
25 | 10 | Реле зажигания |
26 | 15 | |
27 | 10 | Муфта компрессора системы кондиционирования |
28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
29 | 10 | Система раздельного климат-контроля |
30 | 3 | PCM, автоматическая коробка передач |
31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
32 | 10 | Автоматическая коробка передач |
33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
34 | 10 | Форсунки, катушки зажигания |
35 | 10 | PCM, клапаны, электромагнитные клапаны |
36 | 10 | PCM |
Расположения блока предохранителей в салоне. Снятие и замена предохранителей
Переходим в салон. Блок предохранителей располагается под бардачком.
Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.
И вытянуть вниз блок предохранителей.
Схема блока предохранителей в салоне Ford Focus 2
Таблица значений блока предохранителей в салоне:
№ | Ампер | Описание предохранителя |
100 | 10 | Электронные модули (питание от замка зажигания) |
101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей) |
102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
105 | 25 | Обогреватель заднего стекла |
106 | 20 | |
107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
115 | 7,5 | Питание органов управления внешним освещением от генератора |
116 | 20 | Противотуманные фары/фонари |
117 | 7,5 | Фонарь освещения номерного знака |
118 | 20 | Модуль электрооборудования двери (левой задней) |
119 | 15 | Дополнительное гнездо питания в багажном отделении |
119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
120 | 20 | Модуль электрооборудования двери (правой задней) |
121 | 20 | Электрообогрев передних сидений |
122 | 10 | Модуль подушки безопасности |
123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
126 | 20 | Система управления без ключа |
127 | 25 | Электрические стеклоподъемники |
128 | — | Не используется |
129 | 20 | Очиститель ветрового стекла |
130 | — | Не используется |
131 | 15 | Очиститель заднего стекла |
132 | 15 | Стоп-сигналы |
133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
135 | 20 | Подсветка при движении в светлое время |
136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
137 | 10 | Динамик включения аварийного батарейного питания |
138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
139 | 10 | Дальний свет фар, правая сторона |
140 | 10 | Дальний свет фар, левая сторона |
141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом |
142 | 15 | Ближний свет фар (правая сторона) |
143 | 15 | Ближний свет фар (левая сторона) |
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…
Форум «FORD»10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле
ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ
Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.
Предохранитель, защищающий силовые цепи стартера и генератора
Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

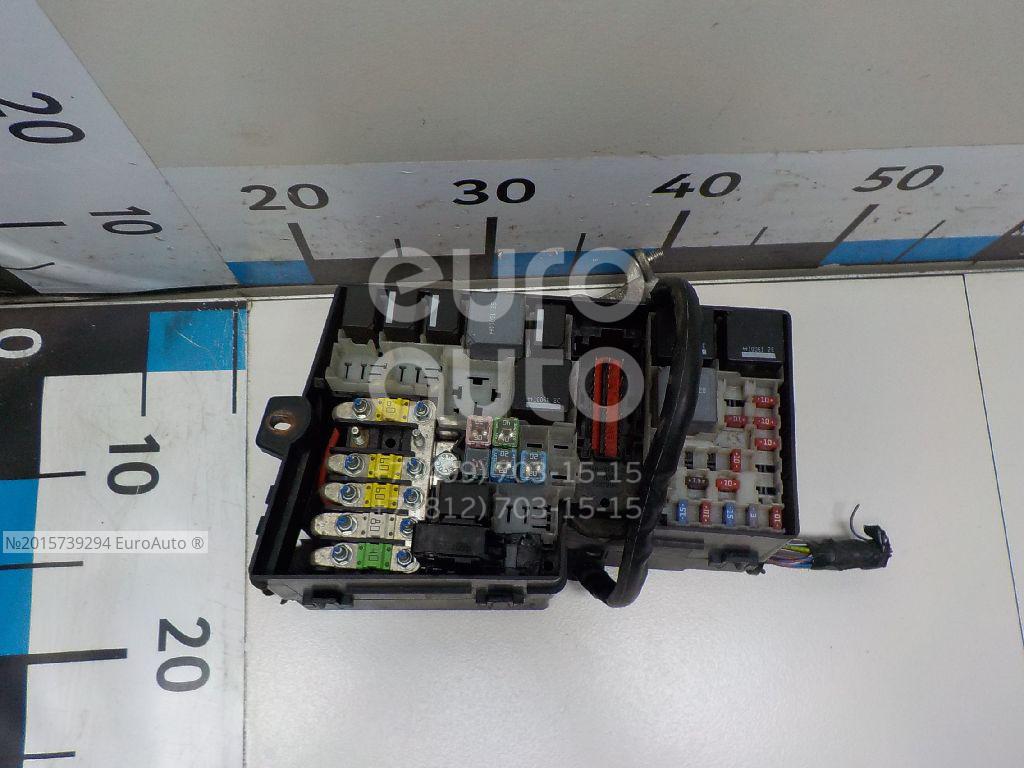

Монтажный блок в моторном отсека
Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле
Защищаемые элементы | ||
F1 (40) | Электродвигатель вентилятора системы охлаждения | |
F2 (80) | Усилитель рулевого управления | |
F3 (60) | Монтажный блок в салоне | |
F4 (60) | Монтажный блок в салоне | |
F5 (80) | Система кондиционирования, климат-контроль | |
F6 (60) | Резерв | |
F7 (30) | Насос гидроблока ABS | |
F8 (20) | Клапаны гидроблока ABS | |
F9 (20) | Контакты и обмотка главного реле | |
F10 (30) | ||
F11 (20) | Выключатель зажигания | |
F12 (40) | Силовая цепь реле зажигания | |
F13 (20) | Стартер | |
F14 (40) | Правый элемент обогрева стекла | |
F15 (30) | ||
F16 (40) | Левый элемент обогрева стекла | |
F17 (30) | Резерв | |
F18 | Резерв | |
F19 (10) | Блок управления ABS | |
F20 (15) | Звуковой сигнал | |
F21 (20) | Дополнительный отопитель | |
F22 (10) | Блок управления усилителем рулевого управления | |
F23 (30) | Насос омывателя фар | |
F24 (15) | Резерв | |
F25 (10) | Обмотка реле обогрева ветрового стекла | |
F26 (10) | Автоматическая коробка передач | |
F27 (10) | ||
F28 (10) | Резерв | |
F29 (10) | Система раздельного климат-контроля | |
F30 (3) | Блок управления двигателем, блок управления автоматической коробкой передач | |
F31 (10) | Система зарядку аккумуляторной батареи | |
F32 (10) | Блок управления автоматической коробки передач, датчик положения селектора | |
F33 (10) | Подогрев датчиков концентрации кислорода | |
F34 (10) | Форсунки, катушка зажигания | |
F35 (10) | ||
F36 (10) | Блок управления двигателем |

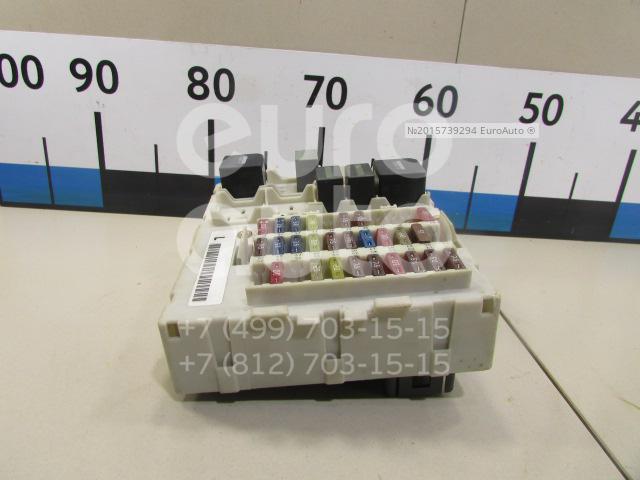

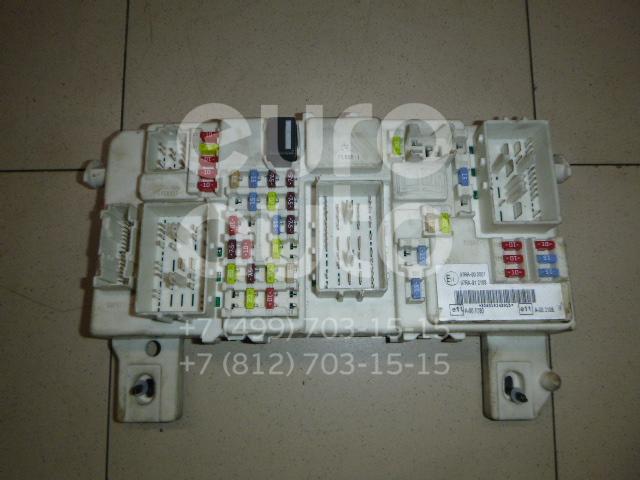

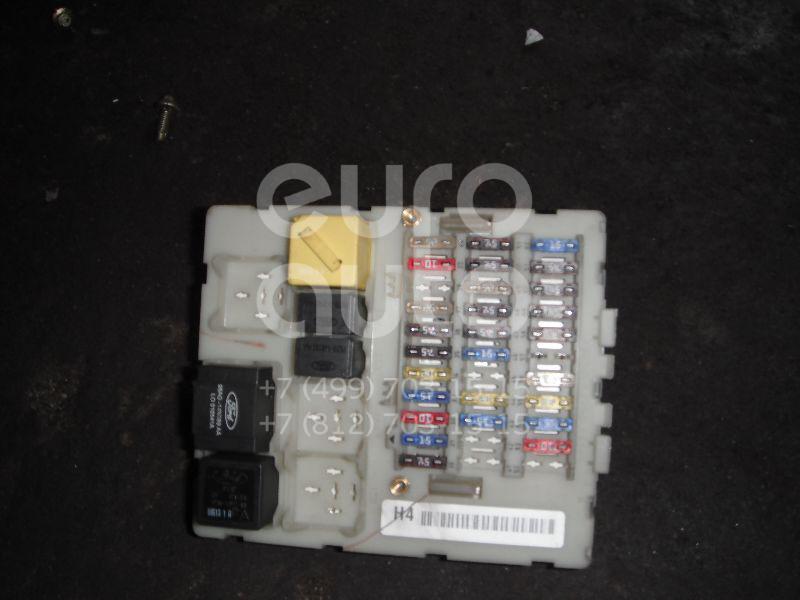

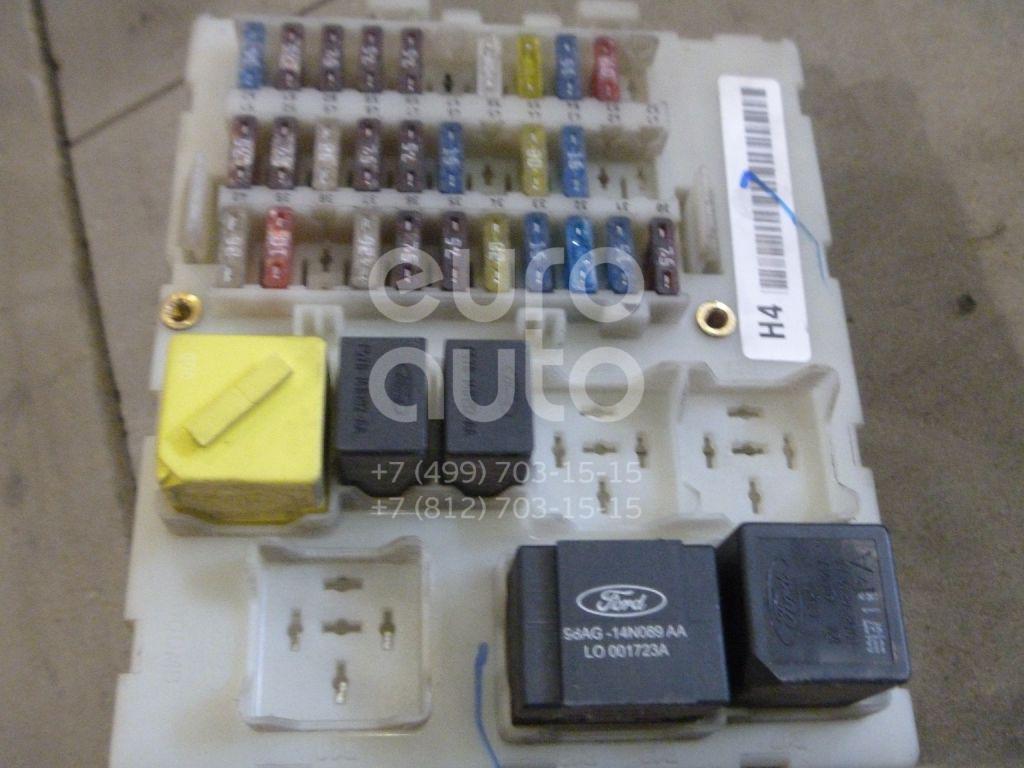

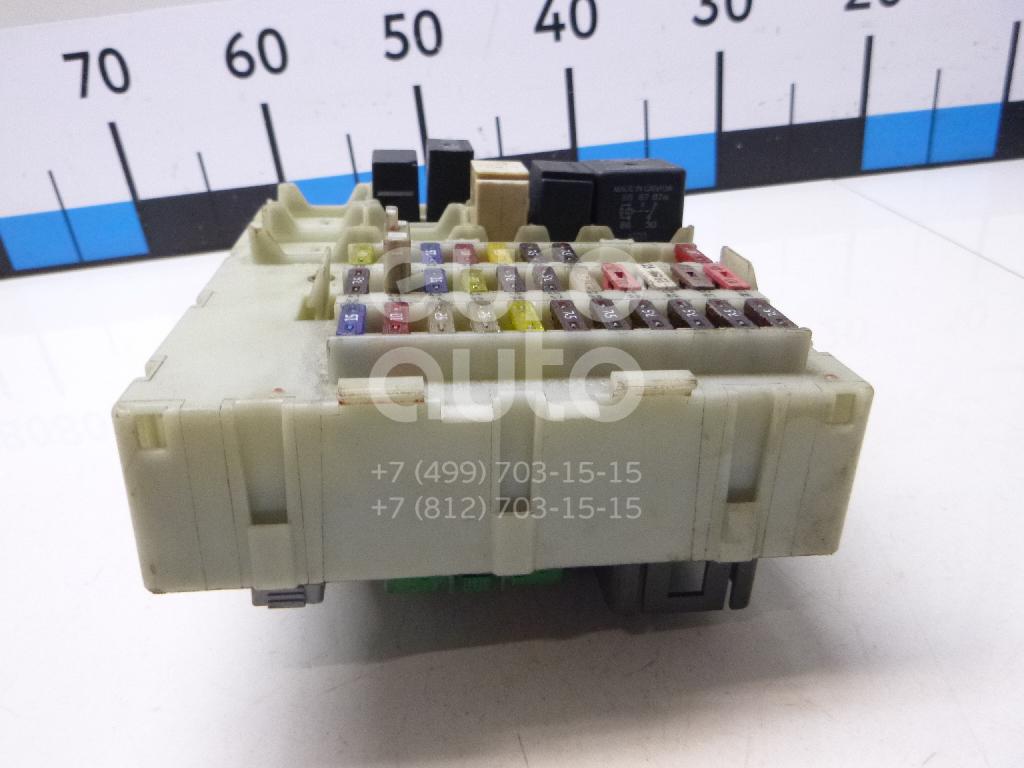

Монтажный блок в салоне
Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…
…нажав пластмассовую защелку…
…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.
Реле вынимаем из блока рукой…
…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…
…поворачиваем против часовой стрелки два фиксатора…
…и, сдвинув монтажный блок на себя, опускаем его.
Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.
Форд Фокус 2 является одной из самых популярных иномарок, выпускаемых в России. Этот автомобиль очень надежен и отвечает всем мировым стандартам. Но, несмотря на это, рано ли поздно, у владельцев Фокусов возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных авто. Самый первый признак неполадок с электроприборами – это выход из строя плавких предохранителей (ПП) или прерывающих элементов (реле).
Предохранители, которые используются в автомобиле Форд Фокус 2 называются «ножевые», они плоские, среднего размера, штекерные, т. е. состоят из двух штекерных контактов с легкоплавкой перемычкой в пластмассовом корпусе разных цветов. Сверху на корпусе выбит номинал – сила тока, при превышении которого деталь перегорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить выход из строя электрооборудования и возможное возгорание транспортного средства. Для самых мощных потребителей тока предохраняющую роль играют реле.
В общем, по стандарту, предохранители бывают 17 цветов, при этом оттенки могут отличаться. Для Форда Фокуса применяются следующие цвета для маркировки данных запчастей:
Расположение контактных разъемов, реле и предохранителей отличается в автомобилях, выпущенных с 2005 по 2007 (порядковый номер детали начинается с 37), и в 2007 и после рестайлинга 2008 до конца выпуска этой модели в 2010 (нумерация начинается со 100).
В послерестайлинговых Фокусах, выпущенных в РФ, существует четыре варианта расположения предохраняющих элементов и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какой модели блок, производится по последним буквам серийного номера. Например, 7M5T-14A073-DG относится к модификации D.
Расположение
Под капотом, если стоять лицом к двигателю, то справа у борта – ПП и реле для силового агрегата и других компонентов, находящихся в подкапотном пространстве (сильноточные). В салоне – предохранители и прерывающие элементы монтажного блока (слаботочные) находятся под отделением для перчаток. К корпусу сборка крепится двумя защелками с поворотным механизмом. Укрыта обивкой салона, которая держится на двух кнопках.
Работа с блоком предохранителей под капотом
- Поднимаем капот.
- Открываем крышку. Это можно сделать потянув за рычажок на задней части корпуса сборки ПП. Не получается? Берем среднюю плоскую отвертку и вставляем ее в замок крышки. Слегка наклоняем отвертку и крышка приподнимается. Снимаем ее.
- С внутренней стороны крышки есть специальный пинцет, закрепленный в пазах. Им очень удобно вынимать предохранители. Используя пассатижи, можно повредить корпус, если сжать слишком сильно. Обратите внимание, что пинцет есть только в коробке возле силового агрегата. Там же на крышке есть гнезда для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
- Сверяемся со схемой и с помощью пинцета извлекаем сгоревший элемент, после чего вставляем новый.
- Тестируем работу электроприбора и закрываем коробку, предварительно поместив пинцет в гнездо.
Работа с блоком предохранителей в салоне
Самые часто встречающиеся проблемы с электрооборудованием:
Не включается кондиционер.
- Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
- Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
- Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
- Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
- Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
- Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.
Пропал звуковой сигнал (гудок)
- Проверить F20 (15 А) в сборке под капотом.
- Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
- Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.
Электропитание приборной панели
Пропадает обогрев заднего стекла
- Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
- Проверяем F52 (25А). Расположение: блок ПП в салоне.
- Прозваниваем проводку, прочищаем контакты выключателя.
Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора.
Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.
В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.
В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера
На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
Также, номинал предохранителя можно определить по цвету изолятора:
1A – чёрный
2A — серый
3A – фиолетовый
4A — розовый
5A — оранжевый-жёлтый
7,5A — коричневый
10A — красный
15A — голубой
20A — жёлтый
25A — белый
30A — зелёный
35A — светло-фиолетовый
40A — оранжевый
60A — голубой
70A — коричневый
80A — светло-жёлтый
100A — сиреневый
Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший
В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.
Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки
На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей
Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2
В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы.
Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять
и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2
Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2
В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.
№ | A | Цепь | № | A | Цепь |
---|---|---|---|---|---|
37 | 10 | Дальний свет фар, левая сторона | 62 | 20 | Электропривод регулировки сиденья водителя |
38 | 10 | Дальний свет фар, правая сторона | 63 | 25 | Электропривод стеклоподъемников |
39 | 20 | Прикуриватель, задняя электрическая розетка | 64 | — | Не используется |
40 | 20 | Электропривод вентиляционного люка | 65 | 10 | Модуль подушек безопасности |
41 | 20 | Модуль электрооборудования двери переднего пассажира | 66 | 7,5 | Выключатель освещения (питание от замка зажигания) |
42 | 7,5 | Электрообогреватель зеркал | 67 | 10 | Панель приборов (питание от замка зажигания), иммобилайзер двигателя |
43 | 10 | Электронные модули (питание от аккумуляторной батареи) | 68 | 7,5 | Дополнительные элементы на панели приборов |
44 | 10 | Колодка канала информационной связи | 69 | 20 | Противотуманные фары/фонари |
45 | 10 | Наружное освещение для движения в дневное время (стояночные фонари) | 70 | 10 | Электронные модули (питание от замка зажигания) |
46 | 10 | Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей | 71 | 10 | Наружное освещение для движения в дневное время |
47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 72 | — | Не используется |
48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время | 73 | 7,5 | Фонарь освещения гос. регистрационного знака |
49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) | 74 | 15 | Фонари стоп-сигналов |
50 | 20 | Очиститель ветрового стекла | 75 | 10 | Блок управления силовым агрегатом |
51 | 15 | Топливный насос | 76 | — | Не используется |
52 | 25 | Электрообогреватель заднего стекла | 77 | 25 | Реле системы централизованной блокировки замков |
53 | 7,5 | Стояночные/габаритные фонари, левая сторона кузова | 78 | 15 | Очиститель заднего стекла |
54 | 7,5 | Стояночные/габаритные фонари, правая сторона кузова | 79 | 15 | Электрическая розетка в багажном отделении |
55 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
56 | 20 | Система Кеу Егее | 81 | 20 | Модуль электрооборудования двери (правой задней) |
57 | 10 | Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи | 82 | 20 | Модуль электрооборудования двери (левой задней) |
58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) | 83 | 10 | Модули аудиосистемы (“Высокого класса”) |
59 | 20 | Модуль управления электрооборудованием буксируемого прицепа | 84 | 10 | Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания |
60 | 15 | Ближний свет фар (правая сторона) | 85 | 10 | Блок электрооборудования системы охлаждения |
61 | 15 | Ближний свет фар (левая сторона) | 86 | 20 | Электрообогрев передних сидений |
Не работает прикуриватель в Фокусе или как поменять предохранитель
Предохранители и реле Ford Focus 2, электрические схемы
Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.
У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.
Не работает прикуриватель в Фокусе или как поменять предохранитель
Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.
В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.
Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.
Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…
Как поменять предохранитель в Форд Фокус 2
Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.
Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!
По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).
За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.
Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.
Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.
Дополнение
Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл
Скачать Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл
Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл.pdf
Расположение предохранителей на Форд Фокус 2
Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.
Схема расположения предохранителей:
- 36 — РСМ
- 35 — предохранитель клапанов, РСМ
- 34 — предохранитель катушки зажигания, форсунок
- 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
- 32 — предохранитель датчиков кислорода
- 31 — предохранитель зарядки аккумулятора
- 30 — предохранитель коробки передач, РСМ
- 29 — предохранитель системы климат-контроля
- 28 — управление свечой
- 27 — компрессор кондиционера
- 26 — коробка передач
- 25 — предохранитель зажигания
- 24 — предохранитель вспомогательного отопителя
- 23 — предохранитель омывателя
- 22 — предохранитель усилителя руля
- 21 — предохранитель вспомогательного отопителя
- 20 — звуковая сигнализация
- 19 — предохранитель ABS
- 18 — инвертирующий усилитель мощности
- 17 — крыша
- 16 — предохранитель левого обогревателя ветрового стекла
- 15 — предохранитель вентилятора охлаждения двигателя
- 14 — предохранитель правого обогревателя ветрового стекла
- 13 — предохранитель стартера
- 12 — реле зажигания
- 11 — предохранитель стартера и приборов
- 10 — вентилятор климат-контроля
- 9 — предохранитель силового агрегата
- 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
- 7 — насос системы динамической стабилизации, антиблокировочная система
- 6 — предохранитель свечей подогрева
- 5 — предохранитель вспомогательного отопителя
- 4 — блок предохранителей
- 3 — блок предохранителей
- 2 — предохранитель усилителя руля
- 1 — предохранитель вентилятора охлаждения
В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.
Схема расположения предохранителей в салоне Форд Фокус:
- 143 — предохранитель левого ближнего света
- 142 — предохранитель правого ближнего света
- 141 — электропривод зеркала заднего вида, габариты заднего хода
- 140 — предохранитель левого дальнего света
- 139 — предохранитель правого дальнего света
- 138 — трансмиссия, акселератор, силовой агрегат
- 136 — предохранители жиклеров и насоса омывателя
- 135 — ночная подстветка
- 134 — электрика водительской двери, центральный замок
- 133 — электрика пассажирской двери, центральная система блокировки
- 132 — стоп-сигнал
- 131 — предохранитель заднего стеклоочистителя
- 130 — не задействован
- 129 — предохранитель очистителя ветрового стекла
- 128 — не задействован
- 127 — предохранитель стеклоподъемников
- 126 — система управления без ключа
- 125 — предохранитель правых габаритов
- 124 — предохранитель левых габаритов
- 123 — предохранитель обогрева зеркал
- 122 — подушка безопасности
- 121 — обогрев передних сидений
- 120 — электрика задней правой двери
- 119 — гнездо питания в багажнике
- 118 — электрика задней левой двери
- 117 — подсветка номера
- 116 — предохранитель фар и противотуманных фар
- 115 — внешнее освещение от генератора
- 114 — иммобилайзер, питание от генератора
- 113 — подфарники
- 112 — предохранитель аудио-системы
- 111 — топливный насос
- 110 — переключение освещения от генератора (в дневное время)
- 109 — дополнительное гнездо питания сзади, прикуриватель
- 108 — система навигации, аудио-система
- 107 — система бортовой диагностики, питание приборов от аккумулятора
- 106 — система управления без ключа
- 105 — предохранитель обогревателя заднего стекла
- 104 — внутреннее освещение
- 103 — внешнее освещение от аккумулятора
- 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
- 101 — привод крыши, привод водительского кресла, привод люка
- 100 — питание электронных модулей от замка зажигания
Видео-инструкция по замене предохранителя на Форд Фокус 2:
youtube.com/embed/y1Y_mYkAiOU?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Валерий
Ремонт электрооборудования Ford Focus 2
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
ПредупреждениеНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.9. Установите детали в порядке, обратном снятию.
Роль предохранителя бензонасоса Форд Фокус 2
Абсолютно все цепи питания электрического оборудования в транспортном средстве, будь то Форд Фокус 2 рестайлинг или Фокус 3, защищены при помощи плавкого предохранителя. Производительные потребители тока подключаются посредством реле. Эти два компонента устанавливаются производителем в монтажные блоки, они расположены под приборной панелью в правой ее части, а также в подкапотном пространстве недалеко от аккумулятора. Заменить предохранитель можно при помощи специального пинцета – он расположен у внутренней стороны крышки предохранительного блока отсека двигателя. Предохранители больших размеров можно заменить без помощи пинцета, руками. Таким образом можно заменить и реле.
Меры безопасности при замене предохранителя
Стоит упомянуть, что запрещается менять предохранитель и перемычки, которые не подходят по силе тока. Не заменяйте детали на те, что вы сделали самостоятельно или же на те, которые отремонтировали. Иначе появляется опасность возникновения замыкания, которое может привести к возгоранию.
В торцевой части предохранителя расположено значение, которое соответствует максимальному количеству тока, текущего по прибору. Этот показатель называется предохранительным номиналом. Он определяется согласно цвету изолятора. Если показатель превысить, предохранитель сгорит (расплавиться) и металлические пластины, которые находятся во внутренней части прибора, восстановить уже не получится, их придется менять.
Если предохранитель на бензонасос Форд Фокус 2 или Фокус 1 сгорел, он принудительно разомкнет электрическую цепь, где он вмонтирован. Благодаря этому электроприборы гарантированно не будут испорчены, а автомобиль не загорится.
Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы | |
F100 (10) | Питание блока управления от выключателя зажигания | |
F101 (20) | Выключатель электроприводов регулировки сидения водителя | |
F102 (10) | Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер | |
F103 (10) | Блок управления освещением | |
F104 (10) | Плафоны освещения салона, система экономии электроэнергии | |
F105 (25) | Элемент обогрева заднего стекла | |
F106 | Резерв | |
F107 (10) | Питание комбинации приборов от аккумуляторной батареи, диагностический разъём | |
F108 (7,5) | Головное устройство звуковоспроизведения, система навигации | |
F109 (20) | Прикуриватель, электрическая розетка под подлокотником передних сидений | |
F110 (10) | Резерв | |
F111 (15) | Топливный насос | |
F112 (15) | Питание аудиосистемы от аккумуляторной батареи | |
F113 (10) | Резерв | |
F114 (10) | Питание комбинации приборов от генератора, иммобилайзер | |
F115 (7,5) | Блок управления освещением | |
F116(20) | Противотуманные фары, лампы противотуманного света в задних фонарях | |
F117 (7,5) | Фонари освещения номерного знака | |
F118 (20) | Блок управления левой задней двери | |
F119 (15) | Электрическая розетка в багажном отделении автомобиля в кузове «универсал» | |
F120 (20) | Блок управления правой задней двери | |
F121 (20) | Элемент обогрева передних сидений | |
F122 (10) | Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира | |
F123 (7,5) | Элементы обогрева наружных зеркал заднего вида | |
F124 (7,5) | Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре | |
F125 (7,5) | Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре | |
F126 (20) | Система управления замками с пассивным ключом | |
F127 (25) | Электродвигатели стеклоподъёмниками | |
F128 | Резерв | |
F129 (20) | Электродвигатель очистителя ветрового стекла | |
F130 | Резерв | |
F131 (15) | Электродвигатель очистителя стекла двери багажного отделения | |
F132 (15) | Сигналы торможения | |
F133 (25) | Реле центрального замка, электропривод замка правой передней двери | |
F134 (20) | Блок управления центральным замком, электропривод замка левой передней двери | |
F135 (20) | Резерв | |
F136 (15) | Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла | |
F137 (10) | Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал | |
F138 (10) | Блок управления двигателем, датчик положения педали «газ» | |
F139 (10) | Лампа дальнего света правой блок-фары | |
F140 (10) | Лампа дальнего света левой блок-фары | |
F141 (10) | Лампа света заднего хода, электроприводы наружных зеркал заднего вида | |
F142 (15) | Лампа ближнего света правой блок-фары | |
F143 (15) | Лампа ближнего света левой блок-фары |
Форд фокус 2 не работает прикуриватель предохранитель.
Меняем предохранитель прикуривателя своими рукамиНа любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
[ Скрыть ]
Расположение и электросхема
У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения мотора |
2 | 80 | Рулевое управление |
3 | 60 | ВБП № 1 |
4 | 60 | ВБП № 1 |
5 | 80 | Дополнительный обогреватель |
6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор климатроника |
11 | 20 | Выключатель стартера и других приборов |
12 | 40 | Электрореле зажигания |
13 | 20 | Электрообмотка стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левой стороны переднего стекла |
17 | 30 | Убирающаяся крыша |
18 | 30 | Усилитель мощности |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный нагреватель |
22 | 10 | Усилитель руля |
23 | 30 | Система омывания фар |
24 | 15 | Дополнительный обогреватель (для дизелей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционирования — компрессор |
28 | 10 | (лишь для авто с дизелем) |
29 | 10 | Раздельный климатроник |
30 | 30 | АКП |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули |
101 | 20 | Управления люком, откидной крышей, сидений |
102 | 10 | Отопитель, руль, фильтр, ДУ |
103 | 10 | Управления наружным освещением от аккумулятора |
104 | 10 | Электроэкономия |
105 | 25 | Обогрев стекла сзади |
106 | 20 | Управления без ключа |
107 | 10 | Питание приборов от батареи, бортдиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель, электророзетка |
110 | 10 | Переключатель наружного освещения днем |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (питание от аккумулятора) |
113 | 10 | Подфарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Противотуманки |
117 | 7,5 | Освещения номера авто |
118 | 20 | Электрическое оборудования задней левой двери |
119 | 15 | Электропитание багажного отделения |
119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
120 | 20 | Электрическое оборудования задней правой двери |
121 | 20 | передние |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрический обогрев зеркал |
124 | 7,5 | Габариты, стопы (левая сторона) |
125 | 7,5 | Габариты, стопы (правая сторона) |
126 | 20 | Управление без ключа |
127 | 25 | Электростеклоподъемники |
128 | Не применяется | |
129 | 20 | Очиститель переднего стекла |
130 | Не применяется | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Стопы |
133 | 20 | Блокировка системы |
134 | 20 | Централизованная блокировка замков |
135 | 20 | Подсветка во время движения в дневное время |
136 | 15 | Насос омывателя стекол |
137 | 10 | Включения аварийного питания |
138 | 10 | Управление двигателем, акселератором, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый ближний свет |
143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.
В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера
На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
Также, номинал предохранителя можно определить по цвету изолятора:
1A – чёрный
2A — серый
3A – фиолетовый
4A — розовый
5A — оранжевый-жёлтый
7,5A — коричневый
10A — красный
15A — голубой
20A — жёлтый
25A — белый
30A — зелёный
35A — светло-фиолетовый
40A — оранжевый
60A — голубой
70A — коричневый
80A — светло-жёлтый
100A — сиреневый
Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший
В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.
Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки
На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей
Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2
В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы.
Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять
и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2
Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2
В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.
№ | A | Цепь | № | A | Цепь |
---|---|---|---|---|---|
37 | 10 | Дальний свет фар, левая сторона | 62 | 20 | Электропривод регулировки сиденья водителя |
38 | 10 | Дальний свет фар, правая сторона | 63 | 25 | Электропривод стеклоподъемников |
39 | 20 | Прикуриватель, задняя электрическая розетка | 64 | — | Не используется |
40 | 20 | Электропривод вентиляционного люка | 65 | 10 | Модуль подушек безопасности |
41 | 20 | Модуль электрооборудования двери переднего пассажира | 66 | 7,5 | Выключатель освещения (питание от замка зажигания) |
42 | 7,5 | Электрообогреватель зеркал | 67 | 10 | Панель приборов (питание от замка зажигания), иммобилайзер двигателя |
43 | 10 | Электронные модули (питание от аккумуляторной батареи) | 68 | 7,5 | Дополнительные элементы на панели приборов |
44 | 10 | Колодка канала информационной связи | 69 | 20 | Противотуманные фары/фонари |
45 | 10 | Наружное освещение для движения в дневное время (стояночные фонари) | 70 | 10 | Электронные модули (питание от замка зажигания) |
46 | 10 | Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей | 71 | 10 | Наружное освещение для движения в дневное время |
47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 72 | — | Не используется |
48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время | 73 | 7,5 | Фонарь освещения гос. регистрационного знака |
49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) | 74 | 15 | Фонари стоп-сигналов |
50 | 20 | Очиститель ветрового стекла | 75 | 10 | Блок управления силовым агрегатом |
51 | 15 | Топливный насос | 76 | — | Не используется |
52 | 25 | Электрообогреватель заднего стекла | 77 | 25 | Реле системы централизованной блокировки замков |
53 | 7,5 | Стояночные/габаритные фонари, левая сторона кузова | 78 | 15 | Очиститель заднего стекла |
54 | 7,5 | Стояночные/габаритные фонари, правая сторона кузова | 79 | 15 | Электрическая розетка в багажном отделении |
55 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
56 | 20 | Система Кеу Егее | 81 | 20 | Модуль электрооборудования двери (правой задней) |
57 | 10 | Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи | 82 | 20 | Модуль электрооборудования двери (левой задней) |
58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) | 83 | 10 | Модули аудиосистемы (“Высокого класса”) |
59 | 20 | Модуль управления электрооборудованием буксируемого прицепа | 84 | 10 | Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания |
60 | 15 | Ближний свет фар (правая сторона) | 85 | 10 | Блок электрооборудования системы охлаждения |
61 | 15 | Ближний свет фар (левая сторона) | 86 | 20 | Электрообогрев передних сидений |
Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.
Почему «горит» прикуриватель Форд Фокус
И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.
Где находится предохранитель прикуривателя
Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.
Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.
Какого цвета и на сколько Ампер должен быть, чтобы заменить
Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель.
Как поменять на Форд Фокус
Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.
Посмотрите интересное видео по этой теме
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…
Предохранители Форд Фокус 2 рестайлинг
Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.
Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.
Расположение предохранителей в салоне Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг
Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.
1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.
Расположение предохранителей под капотом Форд Фокус 2 рестайлинг
Где находятся предохранители Форд Фокус 2 рестайлинг
Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.
Предохранители в салоне Форд Фокус 2 рестайлинг
Схема предохранителей Форд Фокус 2 рестайлинг
Предохранитель | Сила тока, А | Защищаемые цепи |
100 | 10 | Электронные модули (питание от замка зажигания) |
Предохранитель | Сила тока, А | Защищаемые цепи |
101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) |
102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
105 | 25 | Обогреватель заднего стекла |
106 | 20 | Система управления без ключа |
107 | 0 | Батарейное питание комбинации приборов, бортовая диагностика |
108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг) |
110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
111 | 15 | Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг) |
Предохранитель | Сила тока, А | Защищаемые цепи |
112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг) |
113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
115 | 7,5 | Питание органов управления внешним освещением от генератора |
116 | 20 | Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг) |
117 | 7,5 | Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг) |
118 | 20 | Модуль электрооборудования двери (левой задней) |
119 | 15 | Дополнительное гнездо питания в багажном отделении |
119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
120 | 20 | Модуль электрооборудования двери (правой задней) |
121 | 20 | Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг) |
122 | 10 | Модуль подушки безопасности |
123 | 7,5 | Электрообогрев наружных зеркал заднего вида |
Предохранитель | Сила тока, А | Защищаемые цепи |
124 | 7,5 | Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг) |
125 | 7,5 | Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг) |
126 | 20 | Система управления без ключа |
127 | 25 | Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг) |
128 | — | Не используется |
129 | 20 | Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг) |
130 | — | Не используется |
131 | 15 | Очиститель заднего стекла |
132 | 15 | Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг) |
133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг) |
135 | 20 | Подсветка при движении в светлое время |
136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг) |
137 | 10 | Динамик включения аварийного батарейного питания |
138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
139 | 10 | Дальний свет фар, правая сторона |
Предохранитель | Сила тока, А | Защищаемые цепи |
140 | 10 | Дальний свет фар, левая сторона |
141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг) |
142 | 15 | Ближний свет фар (правая сторона) |
143 | 15 | Ближний свет фар (левая сторона) |
Предохранители под капотом Форд Фокус 2 рестайлинг
Схема предохранителей Форд Фокус 2 рестайлинг
Предохранитель | Сила тока, А | Защищаемые цепи |
1 | 40 | Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2 рестайлинг) |
2 | 80 | Рулевое управление с усилителем (ЭУР/ЭГУР) |
3 | 60 | Внутренний блок предохранителей 1 |
4 | 60 | Внутренний блок предохранителей 2 |
5 | 80 | Вспомогательный отопитель |
6 | 60 | Свечи подогрева (только для автомобилей с дизельными двигателями) |
7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
8 | 20 | Антиблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Модуль управления силовым агрегатом (PCM) (ЭБУ двигателя) |
Предохранитель | Сила тока, А | Защищаемые цепи |
10 | 30 | Вентилятор системы климат контроля (вентилятор печки) |
11 | 20 | Выключатель зажигания (стартера и приборов) |
12 | 40 | Реле 15l зажигания |
13 | 20 | Электрическая обмотка стартера (предохранитель стартера форд фокус 2 рестайлинг) |
14 | 40 | Обогрев лобового стекла, правая сторона |
15 | 30 | Реле вентилятора охлаждения (Sigma — только варианты без A/C) |
16 | 40 | Обогрев ветрового стекла, левая сторона |
17 | 30 | Складывающаяся крыша |
18 | 30 | Инвертирующий усилитель мощности |
19 | 10 | Модуль ABS ((предохранитель абс форд фокус 2 рестайлинг)) |
20 | 15 | Звуковой сигнал (клаксон) (предохранитель сигнала форд фокус 2 рестайлинг) |
21 | 20 | Вспомогательный отопитель |
22 | 10 | Модуль усилителя рулевого управления |
23 | 30 | Омыватель фар |
24 | 15 | Вспомогательный отопитель (только для автомобилей с дизельными двигателями) |
25 | 10 | Реле зажигания |
26 | 15 | Автоматическая коробка передач (акпп) |
26 | 10 | Непрерывное питание PCM (только Focus ST и Focus RS) |
27 | 10 | Муфта компрессора системы кондиционирования |
28 | 10 | Управление свечой накаливания (только для автомобилей с дизельными двигателями) |
29 | 10 | Система раздельного климат-контроля (предохранитель печки форд фокус 2 рестайлинг) |
30 | 3 | PCM (ЭБУ акпп), автоматическая коробка передач |
31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
32 | 10 | Автоматическая коробка передач |
Предохранитель | Сила тока, А | Защищаемые цепи |
32 | 10 | Электропитание топливных форсунок (только Focus ST и Focus RS) |
33 | 10 | Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями) |
33 | 10 | Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями) |
33 | 20 | Подогреваемый кислородный датчик (только Focus ST и Focus RS) |
34 | 10 | Форсунки, катушки зажигания |
35 | 10 | PCM, клапаны, электромагнитные клапаны |
36 | 10 | PCM |
Предохранители Форд Фокус 2 дорестайлинг
Ford Focus (2004-2010) — схема предохранителей
Ford Focus (2004-2010) — схема предохранителей
Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010
Блок предохранителей в салоне (2004-2007)
Ford Focus — схема блока предохранителей — салонNo. | А | Защищенные компоненты |
37 | 10 | Левая фара (дальний свет) |
38 | 10 | Фара правая (дальний свет) |
39 | 20 | Прикуриватель, задняя вспомогательная розетка |
40 | 20 | Сдвижная крыша |
41 | 20 | Дверной модуль (дверь пассажира) |
42 | 7.5 | Обогреватели наружных зеркал заднего вида |
43 | 10 | Электронные модули (батарейное питание) |
44 | 10 | OBD II (диагностика бортового компьютера) |
45 | 10 | Дневные ходовые огни |
46 | 10 | Комбинация приборов, модуль GEM |
47 | 15 | Насос омывателя, подогрев форсунок омывателя |
48 | 20 | Фары ближнего света, дневные ходовые огни |
49 | 15 | Переключатель фар |
50 | 20 | Стеклоочиститель |
51 | 15 | Топливный насос |
52 | 25 | Обогрев заднего стекла |
53 | 7.5 | Габаритные огни, габаритные огни, задние фонари (левая сторона) |
54 | 7,5 | Габаритные огни, габаритные огни, габаритные огни (правая сторона) |
55 | 20 | Дверной модуль (дверь водителя), центральный замок |
56 | 20 | Система доступа без ключа |
57 | 10 | Звуковой сигнал |
58 | 15 | Аудиомодули (батарейное питание) |
59 | 25 | Розетка дополнительного питания в багажном отделении, модуль буксировки прицепа |
60 | 15 | Фара правая (ближний свет) |
61 | 15 | Левая фара (ближний свет) |
62 | 20 | Сиденье с электроприводом (сторона водителя) |
63 | 25 | Электрические стеклоподъемники |
64 | – | Не используется |
65 | 10 | Модуль подушки безопасности |
66 | 7. 5 | Выключатель регулировки света фар ближнего света, ксеноновый модуль |
67 | 10 | Модуль иммобилайзера (WFS), комбинация приборов (питание зажигания) |
68 | 7,5 | Магнитола, комбинация приборов |
69 | 20 | Противотуманная фара |
70 | 10 | Электронные модули (питание зажигания) |
71 | 10 | Дневные ходовые огни |
72 | 25 | GEM |
73 | 7.5 | Подсветка номерного знака |
74 | 15 | Стоп-сигнал |
75 | 10 | Блок управления коробкой передач, педаль акселератора |
76 | 7,5 | Электрический стояночный тормоз (EPB) |
77 | 25 | Реле центрального замка |
78 | 15 | Стеклоочиститель заднего стекла |
79 | 15 | Зеркало складное |
80 | 10 | Внутреннее освещение, наружные зеркала заднего вида |
81 | 20 | Дверной модуль (задний правый) |
82 | 20 | Дверной модуль (задний левый) |
83 | 10 | CD-чейнджер, развлекательная система на задних сиденьях (RSE) |
84 | 10 | Фонарь заднего хода, модуль буксировки прицепа |
85 | 10 | Система охлаждения |
86 | 20 | Обогрев сиденья |
Реле | ||
K1 | Обогрев заднего стекла | |
K4 | Топливный насос | |
K5 | Дневные ходовые огни |
Блок предохранителей в салоне (2007-2010)
Ford Focus — схема блока предохранителей — салонNo. | А | Защищенные компоненты |
100 | 10 | Электропитание модулей зажигания |
101 | 20 | Блок управления люком с электроприводом, сиденье водителя с электроприводом, |
102 | 10 | Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления |
103 | 10 | Питание от батареи управления освещением |
104 | 10 | Экономия заряда аккумулятора, лампы освещения салона |
105 | 25 | Обогрев заднего стекла |
106 | 20 | Система без ключа |
107 | 10 | Питание аккумуляторной батареи комбинации приборов, бортовая диагностика |
108 | 7.5 | Принадлежность к комбинации (блок аудиосистемы и навигации) |
109 | 20 | Прикуриватель , задняя розетка вспомогательного питания |
110 | 10 | Электропитание зажигания дневных ходовых огней на выключатель освещения |
111 | 15 | Топливный насос (только бензиновый двигатель) |
112 | 15 | Питание аудиомодулей от батареи |
113 | 10 | Дневные ходовые огни (габаритные огни) |
114 | 10 | Электропитание комбинации приборов, иммобилайзер двигателя |
115 | 7. 5 | Управление освещением, питание зажигания |
116 | 20 | Противотуманные фары |
117 | 7,5 | Фонарь освещения номерного знака |
118 | 20 | Дверной модуль задняя левая |
119 | 15 | Розетка дополнительного питания в багажном отделении |
119 | 25 | Розетка дополнительного питания в багажном отделении (автомобили с буксирным модулем) |
120 | 20 | Дверной модуль, задний правый |
121 | 20 | Подогрев передних сидений |
122 | 10 | Модуль подушки безопасности |
123 | 7.5 | Обогрев зеркал заднего вида |
124 | 7,5 | Габаритные огни, габаритные огни, габаритные огни (левая сторона) |
125 | 7,5 | Габаритные огни, габаритные огни, габаритные огни (правая сторона) |
126 | 20 | Система без ключа |
127 | 25 | Электростеклоподъемники |
128 | – | Не используется |
129 | 20 | Стеклоочистители |
130 | – | Не используется |
131 | 15 | Стеклоочиститель заднего стекла |
132 | 15 | Фонари стоп-сигналы |
133 | 25 | Реле центрального замка, модуль двери пассажира |
134 | 20 | Центральный замок, модуль двери водителя |
135 | 20 | Дневные ходовые огни |
136 | 15 | Насос омывателя, подогрев форсунок омывателя |
137 | 10 | Звуковой сигнализатор резервного аккумулятора |
138 | 10 | Блок управления трансмиссией, педаль акселератора АКПП |
139 | 10 | Фара правая (дальний свет) |
140 | 10 | Фара левая (дальний свет) |
141 | 10 | Фонарь заднего хода, электрические зеркала заднего вида |
142 | 15 | Фара правая (ближний свет) |
143 | 15 | Фара левая (ближний свет) |
Реле | ||
R1 | Топливный насос | |
R2 | Не используется |
Блок предохранителей в моторном отсеке
Ford Focus — схема блока предохранителей — моторный отсекNo. | А | Защищенные компоненты |
1 | 60 | 2004-2007: Вентилятор охлаждения |
40 | 2007-2010: Вентилятор охлаждения | |
2 | 80 | Усилитель руля |
3 | 60 | Блок предохранителей в салоне 1 |
4 | 60 | Блок предохранителей в салоне 2 |
5 | 80 | Дополнительный отопитель |
6 | 60 | Дизель: Свеча накаливания |
7 | 30 | АБС, насос системы стабилизации |
8 | 20 | АБС, клапаны стабилизации |
9 | 20 | Модуль управления трансмиссией |
10 | 30 | Вентилятор климат-контроля |
11 | 20 | Замок зажигания |
12 | 40 | Реле зажигания 15л |
13 | 20 | Соленоид стартера |
14 | 40 | Обогрев лобового стекла правое |
15 | 30 | Реле вентилятора охлаждения (Sigma — только без кондиционера) |
16 | 40 | Обогрев лобового стекла слева |
17 | 30 | Электрический стояночный тормоз |
18 | 30 | Преобразователь мощности |
19 | 10 | Модуль АБС |
20 | 15 | Рупор |
21 | 20 | Дизель: Дополнительный отопитель |
22 | 10 | Модуль гидроусилителя |
23 | 30 | Омыватель фар |
24 | 15 | Дизель: предварительный подогрев |
25 | 10 | Зажигание, реле |
26 | 10 | 2004-2007: Автоматическая коробка передач | .
15 | 2007-2010: Автоматическая коробка передач | .|
10 | ST, RS: непрерывная подача PCM | |
27 | 10 | Муфта кондиционера |
28 | 10 | Дизель: Контроль свечей накаливания |
29 | 10 | Двухзонный климат-контроль |
30 | 3 | Блок управления трансмиссией АКПП |
31 | 10 | Датчик аккумуляторной батареи умная зарядка |
32 | 10 | 2004-2007: 16V + VCT: вентиляция |
10 | 2007-2010: Автоматическая коробка передач | .|
10 | ST, RS: Электропитание топливной форсунки | |
33 | 10 | Бензин: Подогреваемые кислородные датчики |
10 | Дизель: Перепускной клапан интеркулера | |
20 | ST, RS: Подогреваемый кислородный датчик | |
34 | 10 | Бензин: Форсунки, трансформаторы зажигания |
10 | 2004-2007: Дизель: Топливный насос | |
35 | 10 | Блок управления трансмиссией, клапаны, соленоиды |
36 | 10 | Модуль управления трансмиссией |
Реле | ||
R1 | Блокировка пуска (АКПП) | |
R2 | Рупор | |
R3 | Фонарь заднего хода (АКПП) | |
R4 | – | |
R5 | Дизель: Предварительный подогрев 16 В + VCT: Вентиляция | |
R6 | Основной | |
R7 | Обогрев лобового стекла | |
R8 | Зажигание | |
R9 | Омыватель фар | |
R10 | Воздуходувка отопителя | |
R11 | Кондиционер | |
R12 | Вентилятор охлаждения (без кондиционера) | |
R13 | Стартер | |
R14 | Блокировка мощности Вентилятор охлаждения |
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
Схема предохранителейFord Focus (1999-2007)
В данной статье мы рассматриваем Ford Focus первого поколения, выпускавшийся с 2000 по 2007 год. Здесь вы найдете схемы предохранителей Ford Focus 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Focus 1999-2007
Предохранители прикуривателя (розетки) в Ford Focus — это предохранители №39 (при наличии) и №46 (2000-2001 гг.) Или №47 (с 2002 г.) в блоке предохранителей панели приборов.
Салон автомобиля
Панель предохранителей находится снизу и слева от руля возле педали тормоза (за крышкой).
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
2000, 2001
Салон автомобиля
Назначение предохранителей в салоне (2000, 2001)№ | Номинальный ток | Описание |
---|---|---|
30 | 7,5 | АБС |
31 | 15 | Радио |
32 | 10 | Выключатель света |
33 | 15 | Сигнал аварийной сигнализации |
34 | 20 | Рупор |
35 | 7.5 | Подсветка салона, электрорегулировка зеркал |
36 | 7,5 | Центральный таймер, электронные модули |
37 | — | Не используется |
38 | — | Не используется |
39 | 10 | Фонари заднего хода |
40 | — | Не используется |
41 | — | Не используется |
42 | — | Не используется |
43 | 15 | Задний дворник |
44 | 20 | Противотуманные фары |
45 | — | Не используется |
46 | 15 | Прикуриватель |
47 | 7. 5 | Габаритные огни (левый) |
48 | 7,5 | Габаритные огни (правые) |
49 | 25 | Заднее оттаивание |
50 | 7,5 | Радио, центральный таймер |
51 | — | Не используется |
52 | — | Не используется |
53 | 10 | Фонари заднего хода |
54 | 15 | Тормозные лампы |
55 | 20 | Стеклоочистители передние |
56 | 25 | Передние электрические стеклоподъемники |
57 | 25 | Задние электрические стеклоподъемники |
58 | 7.5 | Кондиционер, рециркуляционный воздух |
59 | 7,5 | Электронные модули, комбинация приборов |
60 | 7,5 | Модуль подушки безопасности |
61 | 7,5 | Выключатель света |
62 | — | Не используется |
63 | 20 | Модуль центрального замка (на задней стороне панели предохранителей) |
Реле: | ||
17 | Стартер | |
18 | Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19) | |
19 | Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18) | |
20 | Не используется | |
21 | Не используется | |
22 | Не используется | |
23 | Звуковой сигнал | |
24 | Экономия заряда | |
25 | Заднее оттаивание |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2000, 2001)№ | Номинальный ток | Описание |
---|---|---|
1 | 40 | Основное питание электрической системы |
2 | 30 | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
3 | — | Не используется |
4 | — | Не используется |
5 | — | Не используется |
6 | 50 | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
7 | 40 | Основное питание электрической системы |
8 | 30 | Зажигание |
9 | 20 | Управление двигателем |
10 | 10 | Датчик напряжения АКБ, диагностический разъем |
11 | 30 | АБС |
12 | 15 | Топливный насос |
13 | — | Не используется |
14 | — | Не используется |
15 | — | Не используется |
16 | 10 | Ближний свет (левая сторона) |
17 | 10 | Ближний свет (правая сторона) |
18 | 10 | Подогреваемые кислородные датчики |
19 | — | Не используется |
20 | 10 | Управление двигателем |
21 | 20 | АБС |
22 | 20 | ДХО (ближний свет) |
23 | — | Не используется |
24 | — | Не используется |
25 | — | Не используется |
26 | 10 | Дальний свет (левая сторона) |
27 | 10 | Дальний свет (правая сторона) |
28 | — | Не используется |
29 | — | Не используется |
64 | 30 | Электродвигатель вентилятора отопителя |
65 | — | Не используется |
Реле | ||
1 | Зажигание | |
2 | Не используется | |
3 | Не используется | |
4 | Не используется | |
5 | Дальний свет | |
6 | Ближний свет | |
7 | Топливный насос | |
8 | Управление двигателем | |
9 | Не используется | |
10 | Не используется | |
11 | Кондиционер | |
12 | Дневные сигнальные огни | |
13 | Противотуманные фары | |
14 | Реле блокировки стоп-сигнала (только для Advance Trac) | |
15 | Вентилятор охлаждения двигателя, уровень 2 (A / C) | |
16 | Уровень вентилятора охлаждения двигателя 1 |
2002
Салон автомобиля
Назначение предохранителей в салоне (2002 г. )№ | Номинальный ток | Описание |
---|---|---|
30 | 10 | Выключатель света |
31 | 15 | Радио |
32 | 15 | Указатель поворота, аварийная сигнализация |
33 | 20 | Звуковой сигнал, сиденье с электроприводом |
34 | 20 | Люк с электроприводом |
35 | 7.5 | Подсветка салона, электрорегулировка зеркал |
36 | 7,5 | Электронные модули, комбинация приборов |
37 | — | Не используется |
38 | — | Не используется |
39 | 15 | Задняя розетка |
40 | 10 | Фонари заднего хода (АКПП) |
41 | 7.5 | Радио (принадлежность) |
42 | 15 | Стоп-сигналы |
43 | 15 | Задний дворник |
44 | 20 | Противотуманные фары |
45 | 7,5 | Рециркуляционный воздух, кондиционер |
46 | 7,5 | АБС |
47 | 20 | Прикуриватель, передняя розетка |
48 | 10 | Разъем канала передачи данных |
49 | 25 | Заднее оттаивание |
50 | 7.5 | Зеркала с подогревом |
51 | — | Не используется |
52 | 15 | Подогрев передних сидений |
53 | 10 | Фонари заднего хода (МКПП) |
54 | 25 | Задние электрические стеклоподъемники |
55 | 25 | Передние электрические стеклоподъемники |
56 | 20 | Стеклоочистители передние |
57 | 7. 5 | Габаритные огни (правые) |
58 | 7,5 | Габаритные огни (левый) |
59 | 7,5 | Выключатель света |
60 | 7,5 | Модуль подушки безопасности |
61 | 7,5 | Электронные модули, комбинация приборов |
62 | 7,5 | Фонарь освещения номерного знака |
63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
Реле | ||
17 | Стартер | |
18 | Задний стеклоочиститель прерывистый | |
19 | Стеклоочиститель передний прерывистый | |
20 | Не используется | |
21 | Не используется | |
22 | Не используется | |
23 | Звуковой сигнал | |
24 | Экономия заряда | |
25 | Оттайка задняя, зеркала с подогревом |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2002 г.)№ | Номинальный ток | Описание |
---|---|---|
1 | 40 | Основное питание электрической системы |
2 | 30 | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
3 | — | Не используется |
4 | — | Не используется |
5 | — | Не используется |
6 | 50 | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
7 | 40 | Основное питание электрической системы |
8 | 30 | Замок зажигания, стартер |
9 | 20 | Управление двигателем |
10 | 10 | Датчик напряжения Batteiy, диагностический разъем |
11 | 30 | АБС |
12 | 15 | Топливный насос |
13 | — | Не используется |
14 | — | Не используется |
15 | 10 | Соленоид муфты переменного тока |
16 | 10 | Ближний свет (левая сторона) |
17 | 10 | Ближний свет (правая сторона) |
18 | 10 | Подогреваемые кислородные датчики |
19 | 10 | Ближний свет (ДХО) |
20 | 10 | Управление двигателем |
21 | 20 | АБС |
22 | 20 | Ближний свет (ДХО) |
23 | — | Не используется |
24 | 30 | Активный сабвуфер |
25 | — | Не используется |
26 | 10 | Дальний свет (левая сторона) |
27 | 10 | Дальний свет (правая сторона) |
28 | — | Не используется |
29 | — | Не используется |
64 | 40 | Электродвигатель вентилятора отопителя |
65 | — | Не используется |
Реле | ||
1 | Зажигание | |
2 | Не используется | |
3 | Не используется | |
4 | Диод переменного тока | |
5 | Дальний свет | |
6 | Ближний свет | |
7 | Топливный насос | |
8 | Управление двигателем | |
9 | Не используется | |
10 | Не используется | |
11 | Кондиционер | |
12 | Дневные ходовые огни | |
13 | Противотуманные фары | |
14 | Реле блокировки стоп-сигнала (только для AdvanceTrac®) | |
15 | Вентилятор охлаждения двигателя, уровень 2 (A / C) | |
16 | Уровень вентилятора охлаждения двигателя 1 |
2003
Салон автомобиля
Назначение предохранителей в салоне (2003 г. )№ | Номинальный ток | Описание |
---|---|---|
R17 | — | Реле стартера |
R18 | — | Заднее кратковременное реле |
R19 | — | Реле прерывистого режима переднего стеклоочистителя |
R20 | — | Не используется |
R21 | — | Не используется |
R22 | — | Не используется |
R23 | — | Реле звукового сигнала |
R24 | — | Batteiy saver relay |
R25 | — | Реле заднего оттаивания |
30 | 10A | Выключатель света |
31 | 15A | Радио |
32 | 15A | Указатель поворота |
33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
34 | 20A | Люк с электроприводом |
35 | 7.5А | Подсветка салона, Электрорегулировка зеркал |
36 | 7.5A | Выключатель кондиционера, аварийная сигнализация, комбинация приборов |
37 | — | Не используется |
38 | — | Не используется |
39 | — | Не используется |
40 | 10A | Задние фонари (АКПП) |
41 | 7.5A | Радио и кластер (принадлежность) |
42 | 15A | Стоп-сигналы |
43 | 15A | Стеклоочиститель задний |
44 | 20A | Противотуманные фары |
45 | 7.5A | Рециркуляционный воздух, кондиционер |
46 | 7. 5A | Антиблокировочная тормозная система (ABS) |
47 | 20A | Прикуриватель, задняя розетка (только SVT) |
48 | 10A | Разъем канала передачи данных |
49 | 25A | Обогреватель заднего стекла |
50 | 7.5A | Зеркало с подогревом, индикатор подсветки с подогревом |
51 | — | Не используется |
52 | 15A | Подогрев сидений |
53 | 10A | Задние фонари (МКПП) |
54 | 25A | Задние электрические стеклоподъемники |
55 | 25A | Передние электрические стеклоподъемники |
56 | 20A | Стеклоочистители передние |
57 | 7.5A | Габаритные огни и габаритные огни (правые) |
58 | 7.5A | Габаритные огни и габаритные огни (слева) |
59 | 7.5A | Выключатель света (фары) |
60 | 7.5A | Модуль подушки безопасности |
61 | 7.5A | Модули PATS, комбинация приборов |
62 | 7.5A | Фонарь освещения номерного знака |
63 | 20A | Силовые замки (GEM) |
Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторный отсек
Назначение предохранителей в блоке распределения питания (2003 г.)№ | Номинальный ток | Описание |
---|---|---|
1 | 40A | Основное питание электрической системы |
2 | 30A | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
3 | 30A | Вентилятор охлаждения (2. Только двигатель 0L) |
4 | 30A | Двигатель воздушного насоса |
5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
6 | 50A | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
7 | 40A | Основное питание электрической системы |
8 | 30A | Замок зажигания, стартер |
9 | 20A | Управление двигателем |
10 | 10А (2.Только двигатель 0L) | Датчик напряжения батареи |
10 | 1A (только двигатель 2.3L) | Датчик напряжения Batteiy |
11 | 30A | Антиблокировочная тормозная система (ABS) |
12 | 15A | Топливный насос |
13 | — | Не используется |
14 | — | Не используется |
15 | 10A | Соленоид муфты кондиционера |
16 | 10A | Ближний свет (левая сторона — обычные фары) |
16 | 15A | Ближний свет (левая сторона — HID фары) |
17 | 10A | Ближний свет (правая сторона — обычные фары) |
17 | 15A | Ближний свет (правая сторона — HID фары) |
18 | 10А (2.Только двигатель 0L) | Подогреваемые кислородные датчики |
18 | 15A (только двигатель 2.3L) | Подогреваемые кислородные датчики |
19 | — | Не используется |
20 | 10A | Модуль двигателя |
21 | 20A | АБС |
22 | 20A | Ближний свет (ДХО) |
23 | — | Не используется |
24 | 30A | Сабвуфер |
25 | — | Не используется |
26 | 10A | Дальний свет (левый) |
27 | 10A | Дальний свет (правый) |
28 | — | Не используется |
29 | — | Не используется |
64 | 40A | Электродвигатель вентилятора отопителя |
R1 | — | Реле зажигания |
R2 | — | Реле двигателя воздушного насоса |
R3 | — | Реле охлаждающего вентилятора (инерционного вентилятора) (2. Только двигатель 3L) |
R4 | — | Не используется |
R5 | — | Реле дальнего света |
R6 | — | Реле ближнего света |
R7 | — | Реле топливного насоса |
R8 | — | Реле управления двигателем |
R9 | — | Реле охлаждающего вентилятора (только для двигателя 2,0 л) |
R10 | — | Реле вентилятора охлаждения 2 (2.Только двигатель 0L) |
R11 | — | Реле кондиционера |
R12 | — | Реле дневных ходовых огней (ДХО) |
R13 | — | Реле противотуманных фар |
R14 | — | HID лампы (только SVT) |
R15 | — | Реле высокой скорости охлаждающего вентилятора (только кондиционер) (только двигатель 2,0 л) |
R16 | — | Реле низкой скорости вентилятора охлаждения |
D1 | — | PCM диод |
D2 | — | Диод вентилятора охлаждения |
D3 | — | Диод муфты кондиционера |
2004
Салон автомобиля
Назначение предохранителей в салоне (2004 г.)№ | Номинальный ток | Описание |
---|---|---|
R17 | — | Реле стартера |
R18 | — | Заднее кратковременное реле |
R19 | — | Реле прерывистого режима переднего стеклоочистителя |
R20 | — | Не используется |
R21 | — | Не используется |
R22 | — | Реле открывания люка / подъемной двери |
R23 | — | Реле звукового сигнала |
R24 | — | Реле энергосбережения |
R25 | — | Реле заднего оттаивания |
30 | 10A | Выключатель света |
31 | 15A | Радио |
32 | 15A | Указатель поворота |
33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
34 | 20A | Люк с электроприводом |
35 | 7. 5А | Подсветка салона, Электрорегулировка зеркал |
36 | 7.5A | Выключатель кондиционера, аварийная сигнализация, комбинация приборов |
37 | 25A | Разблокировка крышки / подъемной двери |
38 | — | Не используется |
39 | — | Не используется |
40 | 10A | Задние фонари (АКПП) |
41 | 7.5A | Радио и кластер (принадлежность) |
42 | 15A | Стоп-сигналы |
43 | 15A | Стеклоочиститель задний |
44 | 20A | Противотуманные фары |
45 | 7.5A | Рециркуляционный воздух, кондиционер |
46 | 7.5A | Антиблокировочная тормозная система (ABS) |
47 | 20A | Прикуриватель, задняя розетка (только SVT) |
48 | 10A | Разъем канала передачи данных |
49 | 25A | Обогреватель заднего стекла |
50 | 7.5A | Зеркало с подогревом, индикатор подсветки с подогревом |
51 | — | Не используется |
52 | 15A | Подогрев сидений |
53 | 10A | Задние фонари (МКПП) |
54 | 25A | Задние электрические стеклоподъемники |
55 | 25A | Передние электрические стеклоподъемники |
56 | 20A | Стеклоочистители передние |
57 | 7.5A | Габаритные огни и габаритные огни (правые) |
58 | 7.5A | Габаритные огни и габаритные огни (слева) |
59 | 7. 5A | Выключатель света (фары) |
60 | 7.5A | Модуль подушки безопасности |
61 | 7.5A | Модули PATS, комбинация приборов |
62 | 7.5A | Фонарь освещения номерного знака |
63 | 20A | Силовые замки (GEM) |
Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторный отсек
Назначение предохранителей в блоке распределения питания (2004 г.)№ | Номинальный ток | Описание |
---|---|---|
1 | 40A | Основное питание электрической системы |
2 | 30A | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
3 | 30A | Вентилятор охлаждения (2.Только двигатель 0L) |
4 | 30A | Двигатель воздушного насоса |
5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
6 | 50A | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
7 | 40A | Основное питание электрической системы |
8 | 30A | Замок зажигания, стартер |
9 | 20A | Управление двигателем |
10 | 10А (2.Только двигатель 0L) | Датчик напряжения аккумуляторной батареи |
10 | 1A (только двигатель 2.3L) | Датчик напряжения аккумуляторной батареи |
11 | 30A | Антиблокировочная тормозная система (ABS) |
12 | 15A | Топливный насос |
13 | — | Не используется |
14 | — | Не используется |
15 | 10A | Соленоид муфты кондиционера |
16 | 10A | Ближний свет (левая сторона — обычные фары) |
16 | 15A | Ближний свет (левая сторона — HID фары) |
17 | 10A | Ближний свет (правая сторона — обычные фары) |
17 | 15A | Ближний свет (правая сторона — HID фары) |
18 | 10А (2. Только двигатель 0L) | Подогреваемые кислородные датчики |
18 | 15A (только двигатель 2.3L) | Подогреваемые кислородные датчики |
19 | — | Не используется |
20 | 10A | Модуль двигателя |
21 | 20A | АБС |
22 | 20A | Ближний свет (ДХО) |
23 | 10A | Вентилятор охлаждения (2.Только двигатель 3L) |
24 | 30A | Сабвуфер |
25 | — | Не используется |
26 | — | Не используется |
27 | 15A | Дальний свет (правый и левый) |
28 | — | Не используется |
29 | — | Не используется |
64 | 40A | Электродвигатель вентилятора отопителя |
R1 | — | Реле зажигания |
R2 | — | Реле двигателя воздушного насоса (2.Только двигатель 3L) |
R3 | — | Реле охлаждающего вентилятора (инерционный вентилятор) (только двигатель 2.3L) |
R4 | — | Не используется |
R5 | — | Реле дальнего света |
R6 | — | Реле ближнего света |
R7 | — | Реле топливного насоса |
R8 | — | Реле управления двигателем |
R9 | — | Реле вентилятора охлаждения (2.Только двигатель 0L) |
R10 | — | Реле охлаждающего вентилятора 2 (только для двигателя 2,0 л) |
R11 | — | МР реле кондиционера |
R12 | — | Реле дневных ходовых огней (ДХО) |
R13 | — | Реле противотуманных фар |
R14 | — | HID лампы (только SVT) |
R15 | — | Реле высокой скорости вентилятора охлаждения (только кондиционер) (2. Только двигатель 0L) |
R16 | — | Реле низкой скорости вентилятора охлаждения |
D1 | — | PCM диод |
D2 | — | Диод вентилятора охлаждения |
D3 | — | Диод муфты кондиционера |
2005
Салон автомобиля
Назначение предохранителей в салоне (2005 г.)№ | Номинальный ток | Описание |
---|---|---|
R17 | — | Реле стартера |
R18 | — | Реле прерывистого режима заднего стеклоочистителя |
R19 | — | Реле прерывистого режима переднего стеклоочистителя |
R20 | — | Не используется |
R21 | — | Не используется |
R22 | — | Реле открывания люка / подъемной двери |
R23 | — | Реле звукового сигнала |
R24 | — | Реле энергосбережения |
R25 | — | Реле разморозки / обогрева зеркал заднего вида |
30 | 10A | Габаритные огни |
31 | 20A | Радио |
32 | 15A | Указатель поворота (GEM) |
33 | 20A | Рупор |
34 | 20A | Автономное реле крышки багажника (только седан), люк с электроприводом |
35 | 7.5А | Подсветка салона, Электрорегулировка зеркал |
36 | 7.5A | Выключатель кондиционера, комбинация приборов |
37 | 25A | Разблокировка крышки / подъемной двери |
38 | — | Не используется |
39 | — | Не используется |
40 | 10A | Задний фонарь (только автоматическая коробка передач) |
41 | 7. 5A | Радио и кластер (принадлежность) |
42 | 15A | Стоп-сигналы |
43 | 15A | Задний дворник, люк (зажигание) |
44 | 20A | Противотуманные фары |
45 | 7.5A | Рециркуляционный воздух, кондиционер |
46 | 7.5A | Антиблокировочная тормозная система (ABS) |
47 | 20A | Прикуриватель / розетка |
48 | 10A | Разъем канала передачи данных |
49 | 25A | Обогреватель заднего стекла |
50 | 7.5A | Зеркало с подогревом, индикатор подсветки с подогревом |
51 | 7.5A | Система обнаружения переднего пассажира |
52 | 15A | Подогрев сидений |
53 | 10A | Фонарь заднего хода (только с механической коробкой передач), регулятор скорости |
54 | 25A | Задние электрические стеклоподъемники |
55 | 25A | Передние электрические стеклоподъемники |
56 | 20A | Стеклоочистители передние |
57 | 7.5A | Габаритные огни и габаритные огни (правая сторона) |
58 | 7.5A | Габаритные огни и габаритные огни (левая сторона), фонари освещения номерного знака |
59 | 7.5A | Выключатель света (фары) |
60 | 7.5A | Модуль подушки безопасности |
61 | 7.5A | Модули PATS, комбинация приборов |
62 | 7.5A | Радио (Пуск) |
63 | 20A | Силовые замки (GEM) |
Предохранитель 63 находится на задней стороне панели. Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторный отсек
Назначение предохранителей в блоке распределения питания (2005 г.)№ | Номинальный ток | Описание |
---|---|---|
1 | 40A | Главный источник питания (к панели предохранителей в салоне) |
2 | 30A | Вентилятор охлаждения двигателя (вторичный предохранитель) |
3 | 40A | Электродвигатель вентилятора отопителя |
4 | 30A | Двигатель воздушного насоса (только двигатель PZEV) |
5 | — | Не используется |
6 | 50A | Вентилятор охлаждения двигателя (первичный предохранитель) |
7 | 40A | Главный источник питания (к панели предохранителей в салоне) |
8 | 30A | Замок зажигания, соленоид стартера |
9 | 20A | Управление двигателем |
10 | 1A | Датчик напряжения аккумулятора |
11 | 30A | Антиблокировочная тормозная система (АБС) (насосы) |
12 | 15A | Топливный насос |
13 | — | Не используется |
14 | — | Не используется |
15 | 10A | Соленоид муфты кондиционера |
16 | 10A | Ближний свет (левая сторона) |
17 | 10A | Ближний свет (правая сторона) |
18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
19 | — | Не используется |
20 | 10A | Модуль двигателя (КАП) |
21 | 20A | ABS (клапаны) |
22 | 20A | Дневные ходовые огни (ДХО) |
23 | — | Не используется |
24 | 30A | Сабвуфер |
25 | — | Не используется |
26 | 10A | Левый дальний свет |
27 | 10A | Дальний свет правый |
28 | — | Не используется |
29 | — | Не используется |
R1 | — | Реле зажигания |
R2 | — | Реле двигателя воздушного насоса (только двигатель PZEV) |
R3 | — | Вентилятор охлаждения (высокоскоростной) |
R4 | — | Вентилятор охлаждения (среднеоборотный) |
R5 | — | Реле дальнего света |
R6 | — | Реле ближнего света |
R7 | — | Реле топливного насоса |
R8 | — | Реле управления двигателем |
R9 | — | Реле вентилятора охлаждения |
R10 | — | Реле вентилятора охлаждения |
R11 | — | Реле соленоида муфты кондиционера |
R12 | — | Реле ДХО |
R13 | — | Реле противотуманных фар |
R14 | — | Не используется |
R15 | — | Не используется |
R16 | — | Не используется |
D1 | — | PCM диод |
D2 | — | Диод вентилятора охлаждения |
D3 | — | Диод муфты кондиционера |
D4 | — | Диод вентилятора охлаждения |
2006
Салон автомобиля
Назначение предохранителей в салоне (2006 г. )№ | Номинальный ток | Описание |
---|---|---|
R17 | — | Реле стартера |
R18 | — | Реле прерывистого режима заднего стеклоочистителя |
R19 | — | Реле прерывистого режима переднего стеклоочистителя |
R20 | — | Не используется |
R21 | — | Не используется |
R22 | — | Не используется |
R23 | — | Реле звукового сигнала |
R24 | — | Реле энергосбережения |
R25 | — | Реле разморозки / обогрева зеркал заднего вида |
30 | 10A | Габаритные огни |
31 | 20A | Радио |
32 | 15A | Указатель поворота (GEM) |
33 | 20A | Рупор |
34 | 20A | Люк с электроприводом |
35 | 7.5А | Подсветка салона, Электрорегулировка зеркал |
36 | 7.5A | Выключатель кондиционера, комбинация приборов |
37 | — | Не используется |
38 | — | Не используется |
39 | — | Не используется |
40 | 10A | Задний фонарь (только автоматическая коробка передач) |
41 | 7.5A | Радио и кластер (принадлежность) |
42 | 10A | Стоп-сигналы, блокировка переключения передач |
43 | 15A | Задний дворник, люк (зажигание) |
44 | — | Не используется |
45 | 7. 5A | Рециркуляционный воздух, кондиционер |
46 | — | Не используется |
47 | 20A | Прикуриватель / розетка |
48 | 10A | Разъем канала передачи данных |
49 | 25A | Обогреватель заднего стекла |
50 | 7.5A | Зеркало с подогревом, индикатор подсветки с подогревом |
51 | 7.5A | Система обнаружения переднего пассажира |
52 | 15A | Подогрев сидений |
53 | 10A | Фонарь заднего хода (только с механической коробкой передач), регулятор скорости |
54 | 25A | Задние электрические стеклоподъемники |
55 | 25A | Передние электрические стеклоподъемники |
56 | 20A | Стеклоочистители передние |
57 | — | Не используется |
58 | — | Не используется |
59 | 7.5A | Выключатель света (фары) |
60 | 7.5A | Модуль подушки безопасности |
61 | 7.5A | Модули PATS, комбинация приборов |
62 | 7.5A | Радио (Пуск) |
63 | 20A | Силовые замки (GEM) |
Предохранитель 63 находится на задней стороне панели. Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторный отсек
Назначение предохранителей в блоке распределения питания (2006 г.)№ | Номинальный ток | Описание |
---|---|---|
1 | 40A | Главный источник питания (к панели предохранителей в салоне) |
2 | — | Не используется |
3 | — | Не используется |
4 | 30A | Двигатель воздушного насоса (только двигатель PZEV) |
5 | — | Не используется |
6 | 50A | Вентилятор охлаждения двигателя (первичный предохранитель) |
7 | 40A | Главный источник питания (к панели предохранителей в салоне) |
8 | 30A | Замок зажигания, соленоид стартера |
9 | 20A | Управление двигателем |
10 | 1A | Датчик напряжения аккумулятора |
11 | 30A | Сабвуфер |
12 | 15A | Двигатель топливного насоса |
13 | — | Не используется |
14 | — | Не используется |
15 | 20A | ABS (клапаны) |
16 | 10A | Ближний свет (левая сторона) |
17 | 10A | Ближний свет (правая сторона) |
18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
19 | 40A | Электродвигатель вентилятора отопителя |
20 | 10A | Модуль двигателя (КАП) |
21 | 10A | Кондиционер |
22 | 20A | Дневные ходовые огни (ДХО) |
23 | — | Не используется |
24 | 30A | Антиблокировочная тормозная система (АБС) (насосы) |
25 | — | Не используется |
26 | 15A | Противотуманные фары |
27 | 15A | Дальний свет |
28 | — | Не используется |
29 | 10A | Модуль ABS, Контроль скорости |
R1 | — | Реле зажигания |
R2 | — | Реле двигателя воздушного насоса (только двигатель PZEV) |
R3 | — | Вентилятор охлаждения (высокоскоростной) |
R4 | — | Вентилятор охлаждения (тихоходный) |
R5 | — | Реле дальнего света, противотуманные фары |
R6 | — | Реле ближнего света |
R7 | — | Реле топливного насоса |
R8 | — | Реле управления двигателем |
R9 | — | Реле вентилятора охлаждения |
R10 | — | Реле вентилятора охлаждения |
R11 | — | Реле соленоида муфты кондиционера |
R12 | — | Реле ДХО |
R13 | — | Не используется |
R14 | — | Не используется |
R15 | — | Не используется |
R16 | — | Не используется |
D1 | — | PCM диод |
D2 | — | Не используется |
D3 | — | Диод муфты кондиционера |
D4 | — | Не используется |
2007
Салон автомобиля
Назначение предохранителей в салоне (2007 г. )№ | Номинальный ток | Описание |
---|---|---|
R17 | — | Реле стартера |
R18 | — | Не используется |
R19 | — | Не используется |
R20 | — | Не используется |
R21 | — | Дневные ходовые огни |
R22 | — | Не используется |
R23 | — | Не используется |
R24 | — | Не используется |
R25 | — | Реле разморозки / обогрева зеркал заднего вида |
30 | 10A | Габаритные огни |
31 | 20A | Радио |
32 | 15A | Указатель поворота (GEM) |
33 | 20A | Люк |
34 | 20A | Рупор |
35 | 7.5A | Выключатель кондиционера, комбинация приборов |
36 | 7.5A | Подсветка салона, Электрорегулировка зеркал |
37 | — | Не используется |
38 | — | Не используется |
39 | 2A | Катушка реле PCM |
40 | 25A | Обогреватель заднего стекла |
41 | — | Не используется |
42 | 10A | Стоп-сигналы, блокировка переключения передач |
43 | 15A | Задний дворник, люк (зажигание) |
44 | 15A | Дневные ходовые огни (ДХО) |
45 | 7.5A | Рециркуляционный воздух, кондиционер |
46 | — | Не используется |
47 | 20A | Прикуриватель / розетка |
48 | 10A | Разъем канала передачи данных |
49 | 7. 5A | Зеркало с подогревом, индикатор подсветки с подогревом |
50 | 10A | Задний фонарь (только автоматическая коробка передач) |
51 | 7.5A | Система обнаружения переднего пассажира |
52 | 15A | Подогрев сидений |
53 | 10A | Фонарь заднего хода (только с механической коробкой передач), регулятор скорости |
54 | 25A | Задние электрические стеклоподъемники |
55 | 25A | Передние электрические стеклоподъемники |
56 | 20A | Стеклоочистители передние |
57 | 7.5A | Радио и кластер (принадлежность) |
58 | — | Не используется |
59 | 7.5A | Выключатель света (фары) |
60 | 7.5A | Модуль подушки безопасности |
61 | 7.5A | Модули PATS, комбинация приборов |
62 | 7.5A | Радио (Пуск) |
63 | 20A | Силовые замки (GEM) |
Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторный отсек
Назначение предохранителей в блоке распределения питания (2007 г.)№ | Номинальный ток | Описание |
---|---|---|
1 | 40A | Главный источник питания (к панели предохранителей в салоне) |
2 | — | Не используется |
3 | — | Не используется |
4 | 30A | Двигатель воздушного насоса (только двигатель PZEV) |
5 | 30A | Антиблокировочная тормозная система (АБС) (насосы) |
6 | 50A | Вентилятор охлаждения двигателя (первичный предохранитель) |
7 | 40A | Главный источник питания (к панели предохранителей в салоне) |
8 | 30A | Замок зажигания, соленоид стартера |
9 | 20A | Управление двигателем |
10 | 1A | Датчик напряжения аккумулятора |
11 | 30A | Сабвуфер |
12 | 15A | Двигатель топливного насоса |
13 | 20A | Антиблокировочная тормозная система (ABS) (клапаны) |
14 | — | Не используется |
15 | — | Не используется |
16 | 10A | Ближний свет (левая сторона) |
17 | 10A | Ближний свет (правая сторона) |
18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
19 | 40A | Электродвигатель вентилятора отопителя |
20 | 10A | Модуль двигателя (КАП) |
21 | 10A | Кондиционер |
22 | 20A | Ближний свет |
23 | 15A | Дальний свет, противотуманные фары |
24 | — | Не используется |
25 | — | Не используется |
26 | — | Не используется |
27 | — | Не используется |
28 | — | Не используется |
29 | 10A | Модуль ABS, Контроль скорости |
R1 | — | Реле зажигания |
R2 | — | Реле дальнего света, реле противотуманных фар |
R3 | — | Вентилятор охлаждения (высокоскоростной) |
R4 | — | Вентилятор охлаждения (тихоходный) |
R5 | — | Реле кондиционера |
R6 | — | Реле ближнего света |
R7 | — | Реле топливного насоса |
R8 | — | Реле управления двигателем |
R9 | — | Реле вентилятора охлаждения |
R10 | — | Реле вентилятора охлаждения |
R11 | — | Не используется |
R12 | — | Не используется |
R13 | — | Не используется |
R14 | — | Не используется |
R15 | — | Реле двигателя воздушного насоса |
R16 | — | Не используется |
D1 | — | Не используется |
D2 | — | Не используется |
D3 | — | Диод муфты кондиционера |
D4 | — | Не используется |
Ford Focus Mk2 (2004-2010) • Проверка предохранителя.
comСхема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010).
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические детали в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом каких-либо электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если ремешок сломан или расплавился, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все сервисы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанным номинальным током.Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению проводов и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорел, обратитесь в квалифицированный сервисный центр.
Блок предохранителей в салоне
Панель предохранителей расположена под перчаточным ящиком.
Для доступа:
- Выверните винты в обшивке приборной панели под перчаточным ящиком и опустите обшивку.
- Ослабьте винты.
- Опустите блок предохранителей и потяните его на себя.
Схема 2004-2007 гг.
№ | A | Защищенные компоненты |
---|---|---|
37 | 10 | Левая фара (дальний свет) |
38 | 10 | 900 Правая фара (дальний свет)|
39 | 20 | Прикуриватель, задняя вспомогательная розетка |
40 | 20 | Сдвижная крыша |
41 | 20 | Дверной модуль ( пассажирская дверь) |
42 | 7. 5 | Обогреватели наружных зеркал заднего вида |
43 | 10 | Электронные модули (питание от аккумулятора) |
44 | 10 | OBD II (диагностика бортового компьютера) |
45 | 10 | Дневные ходовые огни |
46 | 10 | Комбинация приборов, модуль GEM |
47 | 15 | Насос омывателя, подогрев форсунок омывателя |
48 | 20 | Фары ближнего света, дневное время ходовые огни |
49 | 15 | Переключатель фар |
50 | 20 | Стеклоочиститель |
51 | 15 | Топливный насос |
52 | 25 | Заднее стекло дефростер |
53 | 7.5 | Габаритные огни, габаритные огни, задние фонари (левая сторона) |
54 | 7,5 | Габаритные огни, габаритные фонари, задние фонари (правая сторона) |
55 | 20 | Дверной модуль (дверь водителя), центральный замок |
56 | 20 | Система бесключевого доступа |
57 | 10 | Звуковой сигнал |
58 | 15 | Аудиомодули (аккумулятор питание) |
59 | 25 | Дополнительная розетка в багажном отделении, модуль прицепа |
60 | 15 | Правая фара (ближний свет) |
61 | 15 | Левая -ручная фара (ближний свет) |
62 | 20 | Сиденье с электроприводом (сторона водителя) |
63 | 25 | Электростеклоподъемники 9001 4 |
64 | — | Не используется |
65 | 10 | Модуль подушки безопасности |
66 | 7. 5 | Выключатель регулировки фар, ближний свет, ксеноновый модуль |
67 | 10 | Модуль иммобилайзера (WFS), комбинация приборов (питание зажигания) |
68 | 7,5 | Радио, комбинация приборов |
69 | 20 | Противотуманная фара |
70 | 10 | Электронные модули (питание зажигания) |
71 | 10 | Дневные ходовые огни |
72 | 25 | КАМЕНЬ |
73 | 7.5 | Подсветка номерного знака |
74 | 15 | Стоп-сигнал |
75 | 10 | Блок управления коробкой передач, педаль акселератора |
76 | 7,5 | Электрический стояночный тормоз (EPB) |
77 | 25 | Реле центрального замка |
78 | 15 | Стеклоочиститель заднего стекла |
79 | 15 | Складывающееся зеркало |
80 | 10 | Внутреннее освещение , наружные зеркала заднего вида |
81 | 20 | Дверной модуль (правая задняя) |
82 | 20 | Дверной модуль (левая задняя) |
83 | 10 | CD-чейнджер, развлекательная система на задних сиденьях (RSE) |
84 | 10 | Фонарь заднего хода, прицепное устройство м odule |
85 | 10 | Система охлаждения |
86 | 20 | Обогрев сиденья |
Реле | ||
K1 | Обогреватель заднего стекла | |
K4 | Топливо насос | |
K5 | Дневные ходовые огни |
Схема 2007-2010 гг.
№ | A | Защищенные компоненты |
---|---|---|
10 питание | ||
101 | 20 | Блок управления люком с электроприводом, сиденье водителя с электроприводом, |
102 | 10 | Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления |
103 | 10 | Питание от батарей управления освещением 9001 4 |
104 | 10 | Экономия заряда батареи, внутреннее освещение |
105 | 25 | Заднее стекло с обогревом |
106 | 20 | Система Keyless |
107 | 10 | Питание АКБ в комбинации приборов, бортовая диагностика |
108 | 7.5 | Принадлежность к комбинации (блок аудиосистемы и навигации) |
109 | 20 | Прикуриватель, задняя вспомогательная розетка |
110 | 10 | Питание дневных ходовых огней к переключателю управления освещением |
111 | 15 | Топливный насос (только бензиновый двигатель) |
112 | 15 | Питание аудиомодулей от аккумулятора |
113 | 10 | Дневные ходовые огни (стояночные огни) |
114 | 10 | Электропитание комбинации приборов, иммобилайзер двигателя |
115 | 7.5 | Блок управления освещением, питание зажигания |
116 | 20 | Противотуманные фары |
117 | 7,5 | Фонарь освещения номерного знака |
118 | 20 | Дверной модуль, задний левый |
119 | 15 | Дополнительная розетка в багажном отделении |
119 | 25 | Дополнительная розетка в багажном отделении (автомобили с буксирным модулем) |
120 | 20 | Дверной модуль, правый -ручно задняя |
121 | 20 | Передние сиденья с подогревом |
122 | 10 | Модуль подушки безопасности |
123 | 7. 5 | Обогреваемые наружные зеркала заднего вида |
124 | 7,5 | Габаритные огни, габаритные фонари, задние фонари (левая сторона) |
125 | 7,5 | Габаритные огни, габаритные фонари, задние фонари (правые) -ручная сторона) |
126 | 20 | Система Keyless |
127 | 25 | Электростеклоподъемники |
128 | — | Не используется |
129 | 20 | Стеклоочистители |
130 | — | Не используется |
131 | 15 | Стеклоочиститель заднего стекла |
132 | 15 | Стоп-сигналы |
133 | 25 | Центральный Реле запирания модуля двери пассажира |
134 | 20 | Центральный замок модуля двери водителя | 900 23
135 | 20 | Дневные ходовые огни |
136 | 15 | Насос омывателя, обогреваемые форсунки омывателя |
137 | 10 | Звуковой сигнализатор резервного аккумулятора |
138 | 10 | Блок управления трансмиссией, педаль акселератора, АКПП |
139 | 10 | Правая фара (дальний свет) |
140 | 10 | Левая фара (дальний свет) |
141 | 10 | Фонарь заднего хода, электрические зеркала заднего вида |
142 | 15 | Правая фара (ближний свет) |
143 | 15 | Левая фара (ближний свет) |
Реле | ||
R1 | Топливный насос | |
R2 | Не используется | 900 23
Схема блока предохранителей в моторном отсеке
Блок распределения питания расположен в моторном отсеке. Блок распределения питания содержит сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.
№ | A | Защищенные компоненты | |||
---|---|---|---|---|---|
1 | 60 | 2004-2007: Вентилятор охлаждения | |||
40 | 2007-2010: Вентилятор охлаждения | ||||
2 | 80 | Усилитель руля | |||
3 | 60 | Питание блока предохранителей в салоне 1 | |||
4 | 60 | Питание блока предохранителей в салоне 2 | |||
5 | 80 | Дополнительный обогреватель | |||
6 | 60 | Дизель: Свеча накаливания | |||
7 | 30 | ABS, насос контроля устойчивости | |||
8 | 20 | ABS, клапаны контроля устойчивости | |||
9 | 20 | Модуль управления трансмиссией | |||
10 | 30 | Климат-контроль b нижний | |||
11 | 20 | Замок зажигания | |||
12 | 40 | Реле зажигания 15 л | |||
13 | 20 | Соленоид стартера | |||
14 | 40 | Лобовое стекло с подогревом , правая сторона | |||
15 | 30 | Реле вентилятора охлаждения (только Sigma — без кондиционера) | |||
16 | 40 | Лобовое стекло с подогревом слева | |||
17 | 30 | Электрический стояночный тормоз | |||
18 | 30 | Инвертор мощности | |||
19 | 10 | Модуль ABS | |||
20 | 15 | Звуковой сигнал | |||
21 | 20 | Дизель: Дополнительный отопитель | |||
22 | 10 | Модуль гидроусилителя руля | |||
30 | Омыватель фар | ||||
24 | 15 | Дизель: предварительный подогрев | |||
25 | 10 | Реле зажигания | |||
26 | 10 | 2004-2007 : АКПП | |||
15 | 2007-2010: АКПП | ||||
10 | ST, RS: PCM непрерывная подача | ||||
27 | 10 | Муфта кондиционера | |||
28 | 10 | Дизель: Контроль свечей накаливания | |||
29 | 10 | Двухзонный климат-контроль | |||
30 | 3 | Модуль управления трансмиссией, автоматическая коробка передач | |||
31 | 10 | Датчик аккумуляторной батареи умная зарядка | |||
32 | 10 | 2004-2007: 16V + VCT: вентиляция | |||
10 | 2007-2010: Автоматическая коробка передач | ||||
10 | ST, RS: Питание топливной форсунки | ||||
33 | 10 | Бензин: Подогреваемые датчики кислорода | |||
10 | Дизель : Перепускной клапан интеркулера | ||||
20 | ST, RS: Датчик кислорода с подогревом | ||||
34 | 10 | Бензин: Форсунки, трансформаторы зажигания | |||
10 | Дизель (2004-2007): Топливный насос | ||||
35 | 10 | Модуль управления трансмиссией, клапаны, соленоиды | |||
36 | 10 | Модуль управления трансмиссией | |||
Реле | |||||
R1 | Блокировка пуска (АКПП) | ||||
R2 | Звуковой сигнал | ||||
R3 | Задний фонарь (АКПП вкл. ) | ||||
R4 | — | ||||
R5 | Дизель: Предварительный подогрев | ||||
16V + VCT: Вентиляция | |||||
R6 | Основное | ||||
R7 | Лобовое стекло с подогревом | ||||
R8 | Зажигание | ||||
R9 | Омыватель фар | ||||
R10 | Вентилятор отопителя | ||||
R11 | Кондиционер | ||||
R12 | Вентилятор охлаждения (без кондиционера) | R13 | Стартер | ||
R14 | Блокировка мощности | ||||
Вентилятор охлаждения |
Схема предохранителей 2007 Ford Focus — Бесплатные советы по ремонту автомобилей Ricks Free Рекомендации по ремонту автомобилей
2007 Ford Focus Предохранитель Схема
Схема предохранителей Ford Focus 2007 г.
Предохранитель D 2007 г. Ford Focus На диаграмме показаны две коробки с предохранителями; распределительная коробка аккумуляторной батареи, расположенная под капотом, и центральная распределительная коробка / панель предохранителей в пассажирском отсеке, расположенная под левой стороной приборной панели.
На этом сайте есть много дополнительной информации для вашего автомобиля.
Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы найти порядок зажигания, нажмите здесь Чтобы найти наиболее распространенные коды неисправностей и способы их устранения для вашего автомобиля, нажмите здесь
Ford Focus 2007 Схема предохранителей Схема предохранителей для распределительной коробки аккумулятора
Ford ИЗМЕНИЛ ДИАГРАММУ ПРЕДОХРАНИТЕЛЕЙ для распределительную коробку аккумулятора в середине модельного года. Таким образом, существует ДВА макета схемы предохранителей в зависимости от того, когда был произведен ваш автомобиль. Ищите маркировку () для обозначения раннего и позднего производства
2007 Ford Focus Схема предохранителей Распределительная коробка аккумуляторной батареи
F1.1 40 Центральная распределительная коробка (CJB), сервопривод контроля скорости, модуль управления ABS
F1.2 — не используется
F1.3 — не используется
F1.4 30 Двигатель воздушного насоса
F1.5 30 Модуль управления ABS
F1.6 50 Реле управления высокой скоростью вентилятора, реле вентилятора охлаждения двигателя
F1.7 40 Центральная распределительная коробка (CJB)
F1.8 30 Система запуска, выключатель зажигания
F1.9 20 Электронные органы управления двигателем, подогреваемые кислородные датчики (HO2S), зажигание двигателя, топливные форсунки, цифровой датчик диапазона передачи (DTR), Блок рычага переключения передач к переключателю отмены повышающей передачи, охлаждение двигателя, реле топливного насоса
F1.10 1 Генератор
F1.11 30 Усилитель сабвуфера
F1.12 15 Переключатель инерционного отключения подачи топлива (IFS), модуль привода топливного насоса
F1.13 20 Блок управления ABS
F1.14 — не используется
F1.15 не используется
F1.16 10 Ближний свет, левый
F1.17 10 Ближний свет, правый
F1.18 15 Подогреваемые кислородные датчики ( HO2S)
F1.19 40 Электродвигатель вентилятора отопителя
F1.20 10 Модуль управления трансмиссией (PCM)
F1.21 10 Реле муфты кондиционера
F1.22 20 Реле ближнего света, реле ближнего света
F1. 23 15 Реле дальнего света и противотуманные фары
F1.24 не используется
F1.25 — не используется
F1.26 не используется
F1.27 не используется
F1.28 1 (1) Модуль управления ABS
F1.29 10 Сервопривод регулирования скорости, модуль управления ABS (2)
(1) Позднее производство
(2) Раннее производство
2007 Ford Focus Схема предохранителей Схема предохранителей центральной распределительной коробки
2007 Ford Focus Схема предохранителей 2007 Центральная распределительная коробка
F2. 30 10 Главный выключатель света
F2.31 20 Радио
F2.32 15 Стандартный электронный модуль (GEM)
F2.33 20 Панель открывания крыши
F2.35 7.5 Комбинация приборов, модуль управления нагревателем, реле энергосбережения
F2.36 7.5 Экономия заряда батареи
F2.37 — не используется
F2.38 — не используется
F2.39 2 Реле удержания мощности, реле зажигания
F2.40 25 Решетка размораживания заднего стекла
F2.41 — не используется
F2.42 10 стоп-сигналов, регулировка скорости
F2.43 15 Стеклоочиститель / омыватель, задняя панель открывания крыши
F2.44 15 дневных ходовых огней
F2.45 7.5 Модуль управления отопителем
F2.46 — не используется
F2.47 20 Прикуриватель спереди
F2 .48 10 Разъем канала передачи данных (DLC)
F2.49 7.5 Зеркало с подогревом
F2.50 10 Фонари заднего хода
F2.51 7.5 Индикатор отключения подушки безопасности пассажира, модуль датчика веса сиденья
F2.52 15 Сиденья с подогревом
F2.53 Регулировка скорости 10, переключатель положения парковки / нейтрали (PNP)
F2.54 25 Главный переключатель регулировки стеклоподъемника
F2.55 25 Стеклоподъемники
F2.56 20 Стеклоочиститель и омыватель
F2.57 7.5 Радио, комбинация приборов
F2.58 — не используется
F2.59 7.5 Фары, многофункциональные переключатель
F2.60 7.5 Модуль управления удерживающими устройствами
F2.61 7.5 Модуль пассивного противоугонного приемопередатчика, комбинация приборов
F2.62 7.5 Аудиоблок
F2.63 20 Общий электронный модуль (GEM)
F2.34 20 Horn
Опубликовано автор Rick MuscoplatFord Focus (1999-2004) — схема блока предохранителей
Ford Focus (1999-2004) — схема предохранителей
Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004
Блок предохранителей в салоне
Ford Focus — схема предохранителей — переходник пассажираПредохранитель | Номинальный ток (A) | Защищенные цепи |
30 | 10 | Выключатель света |
31 | 15 | Радио |
32 | 15 | Указатель поворота аварийный сигнальный |
33 | 20 | Звуковой сигнал, сиденье с электроприводом |
34 | 20 | Электро люк |
35 | 7,5 | Лампы освещения салона, электрорегулировка зеркал |
36 | 7,5 | Электронный модуль комбинации приборов |
37 | – | Не используется |
38 | – | Не используется |
39 | 15 | Задняя розетка |
40 | 10 | Фонари заднего хода (АКПП) |
41 | 7,5 | Радио (принадлежность) |
42 | 15 | Стоп-сигналы |
43 | 15 | Задний дворник |
44 | 20 | Противотуманные фары |
45 | 7,5 | Рециркуляционный воздух, кондиционер |
46 | 7,5 | АБС |
47 | 15 | Прикуриватель, передняя розетка |
48 | 10 | Разъем передачи данных |
49 | 25 | Заднее размораживание |
50 | 7,5 | Зеркала с подогревом |
51 | – | Не используется |
52 | 15 | Подогрев передних сидений |
53 | 10 | Фонари заднего хода (МКПП) |
54 | 25 | Задний стеклоподъемник |
55 | 25 | Передние электрические стеклоподъемники |
56 | 20 | Стеклоочистители передние |
57 | 7,5 | Габаритные огни (правые) |
58 | 7,5 | Габаритные огни (левый) |
59 | 10 | Выключатель света |
60 | 7,5 | Модуль подушки безопасности |
61 | 7,5 | Электронные модули, комбинация приборов |
62 | 7,5 | Фонарь освещения номерного знака |
63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
Реле в блоке предохранителей в салоне
Реле | Описание |
R17 | Стартер |
R18 | Задний дворник прерывистый |
R19 | Стеклоочиститель передний прерывистый |
R20 | Не используется |
R21 | Не используется |
R22 | Не используется |
R23 | Рупор |
R24 | Экономия заряда батареи |
R25 | Заднее размораживание, подогрев зеркал |
Блок предохранителей в моторном отсеке
Ford Focus MK1 — блок предохранителей — переходник двигателяПредохранитель | Номинальный ток (A) | Защищенные цепи |
1 | 40 | Основное питание электрической системы |
2 | 30 | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
3 | – | Не используется |
4 | – | Не используется |
5 | – | Не используется |
6 | 50 | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
7 | 40 | Основное питание электрической системы |
8 | 30 | Замок зажигания, стартер |
9 | 20 | Управление двигателем |
10 | 10 | Датчик напряжения АКБ, диагностический разъем |
11 | 30 | АБС |
12 | 15 | Топливный насос |
13 | – | Не используется |
14 | – | Не используется |
15 | 10 | Соленоид муфты переменного тока |
16 | 10 | Ближний свет (левая сторона) |
17 | 10 | Ближний свет (правая сторона) |
18 | 10 | Подогреваемые кислородные датчики |
19 | 10 | Ближний свет (ДХО) |
20 | 10 | Управление двигателем |
21 | 20 | АБС |
22 | 20 | Ближний свет (ДХО) |
23 | – | Не используется |
24 | 30 | Активный сабвуфер |
25 | – | Не используется |
26 | 10 | Дальний свет (левая сторона) |
27 | 10 | Дальний свет (правая сторона) |
28 | – | Не используется |
29 | – | Не используется |
64 | 10 | Электродвигатель вентилятора отопителя |
65 | – | Не используется |
Реле в блоке предохранителей в моторном отсеке
Реле | Коммутируемые цепи |
R1 | Зажигание |
R2 | Не используется |
R3 | Не используется |
R4 | Диод переменного тока |
R5 | Дальний свет |
R6 | Ближний свет |
R7 | Топливный насос |
R8 | Управление двигателем |
R9 | Не используется |
R10 | Не используется |
R11 | Кондиционер |
R12 | Дневные ходовые огни |
R13 | Противотуманные фары |
R14 | Реле блокировки стоп-сигнала (только Advance Trac) |
R15 | Вентилятор охлаждения двигателя, уровень 2 (A / C) |
R16 | Уровень вентилятора охлаждения двигателя 1 |
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
Схема предохранителейFord F-150 + расположение
Расположение блока предохранителей:
Ниже представлена схема панели предохранителей в салоне пикапа Ford F-150 1997-2004 гг. Панель предохранителей находится слева от руля, рядом с педалью тормоза. Как только панель будет снята, откроется блок предохранителей, запасные предохранители и реле.
Номер | Номинальный ток [A] | Описание |
1 | 15 | Аудио |
2 | 5 | Модуль управления трансмиссией (PCM), кластер |
3 | 20 | Прикуриватель , разъем канала передачи данных |
4 | 5 | 2000-2004: Переключатель зеркал с электроприводом, Реле поворотников зеркал | .
15 | 1997-1999: Модуль автолампы, модуль дистанционного входа, зеркала | |
5 | 15 | Модуль контроля скорости, лампа заднего хода, переключатель климатического режима, реле дневных ходовых огней (DRL), датчик диапазона цифровой трансмиссии (DTR) (2001-2004), реле муфты переменного тока (1997-1999) |
6 | 5 | Комбинация клавиш, электромагнит блокировки переключения передач, GEM, модуль задней пневмоподвески (1997-1999) |
7 | – | – |
8 | 5 | Радио, модуль удаленного доступа, GEM, автомобильная развлекательная система (только SuperCrew) |
9 | – | – |
10 | – | – |
11 | 30 | Реле насоса переднего омывателя, реле работы / парковки стеклоочистителя, реле высокой / низкой скорости стеклоочистителя, электродвигатель стеклоочистителя |
12 | – | – |
13 | 20 | Выключатель стоп-сигнала (лампы), указатель поворота / аварийного сигнала, модуль контроля скорости (1997-2000) |
14 | 15 | Реле энергосбережения, реле освещения салона, реле задержки дополнительных устройств (электрические стеклоподъемники) (1997-2000) |
15 | 5 | Выключатель стоп-сигнала (контроль скорости, блокировка переключения тормозов, ABS (1997-2000), входы модуля PCM (1997-2000)), GEM, модуль задней антиблокировочной тормозной системы (RABS) |
16 | 20 | Фары (дальний свет), комбинация (индикатор дальнего света) |
17 | – | – |
18 | 5 | Подсветка приборов (переключатель силы света) |
19 | – | – |
20 | 5 | Аудио, GEM, Модуль управления трансмиссией (PCM), Датчик диапазона передачи |
21 | 15 | Выключатель сцепления, реле стартера, предохранитель 20 панели управления, датчик диапазона цифровой трансмиссии (DTR) (2001-2004) |
22 | 10 | Модуль подушки безопасности, модуль отключения подушки безопасности пассажира |
23 | 10 | Аккумулятор для буксировки прицепа Реле заряда, указатель поворота / аварийной сигнализации, соленоиды 4 × 4, реле 4 × 4, Верхняя консоль, модуль антиблокировочной тормозной системы на 4 колеса (4WABS), зеркало EC, сиденья с подогревом |
24 | 10 | 2001-2004: Переключатель функций в сборе 1997-1999: Переключатель климатического режима (реле вентилятора) |
25 | 10 | 2003-2004: Зеркала с подогревом |
5 | 1997-1999: Модуль антиблокировочной тормозной системы для 4 колес (4WABS) | |
26 | 10 | Фара ближнего света правая |
27 | 5 | Реле противотуманных фар и индикатор противотуманных фар, выключатель главного света (передний) (2001-2004) |
28 | 10 | Фара ближнего света левая |
29 | 5 | Модуль автолампы, переключатель повышающей передачи трансмиссии, центральный модуль безопасности (2001-2004 гг. ), Поясной автомат (2001-2004 гг.) |
30 | 30 | Пассивный противоугонный трансивер, Группа, Катушки зажигания, Реле PCM, Катушка на штекерах (2001-2004 гг.), Конденсатор радиопомех (2001-2004 гг.), Диод ECC (2001-2004 гг.) |
31 | – | – |
Реле | |
R1 | Реле лампы освещения салона |
R2 | Реле энергосбережения |
R3 | – |
R4 | Реле опускания окон в одно касание |
R5 | Вспомогательное реле задержки |
Блок распределения питания Ford F-150 (вариант 1)
Блок распределения питания расположен в моторном отсеке и содержит сильноточные предохранители, а также реле.Эти предохранители большего размера помогают защитить основные электрические системы вашего автомобиля от перегрузок.
Блок распределения питания Ford F-150 (вариант 2)
Номер | Номинальный ток [A] | Описание |
1 | 20 | Розетка |
2 | 30 | Модуль управления трансмиссией (PCM) |
3 | 30 | Главный выключатель света, Реле фар, Многофункциональный переключатель |
4 | 20 | Консольная розетка (только Harley Davidson) |
15 | 1997-1999: пневмоподвеска | |
5 | 20 | Задний фонарь для прицепа / габаритные огни |
6 | 15 | Выключатель главного света, реле габаритных огней |
7 | 20 | Рупор |
8 | 15 | Силовые дверные замки, центральный модуль безопасности (CSM) (2001-2004 гг. ), Реле блокировки (не используются на SuperCrew) (2001-2004 гг.) |
9 | 15 | Дневные ходовые огни (ДХО), Противотуманные фары |
10 | 20 | Топливный насос |
11 | 20 | Поле генератора |
12 | 20 | 2000-2004: Задняя вспомогательная розетка | .
13 | 15 | 2000-2004: Муфта кондиционера |
14 | – | – |
15 | 10 | 2001-2004: Подножки | .
16 | 15 | 2003-2004: Модуль двухтопливной форсунки, переключатель выбора топлива и форсунки альтернативного топлива (только для двухтопливных автомобилей) |
17 | – | – |
18 | 18 | PCM, Топливные форсунки, Реле топливного насоса, Датчик массового расхода воздуха |
19 | 10 | Адаптер прицепа / кемпера (правый стоп-сигнал) |
20 | 10 | Адаптер прицепа / кемпера (левый стоп-сигнал / поворотник) |
21 | – | – |
22 | – | – |
23 | 15 | Датчик HEGO, Автоматическая коробка передач (2000-2004), Вентиляционный канал (1997-2000), Модуль управления трансмиссией (1997-1999), Датчик CMS (2000) |
24 | 15 | 1997-1999: Модуль управления трансмиссией, автоматическая коробка передач, датчик CMS | .
101 | 30 | Зарядка аккумулятора прицепа |
102 | 50 | Модуль четырехколесной антиблокировочной тормозной системы (4WABS) |
20 | Модуль антиблокировочной тормозной системы (RABS) заднего колеса, замок зажигания | |
103 | 50 | Распределительная коробка центральная |
104 | 30 | Двигатель и сцепление переключения передач 4 × 4 |
105 | 40 | Передний вентилятор климат-контроля |
106 | 20 | 2000-2004: Насос интеркулера (только двигатель с наддувом) |
107 | – | – |
108 | 30 | Электрический тормоз прицепа прицепа |
109 | 50 | 1997-1999: Компрессор пневмоподвески |
110 | 30 | 2001-2004: Дополнительное реле задержки (не используется на SuperCrew) 1997-2000: Power Windows |
111 | 40 | Питание батареи замка зажигания (цепи запуска и работы) |
112 | 30 | Сиденье водителя с электроприводом, регулируемый педальный переключатель (2000-2004) |
113 | 40 | Питание аккумулятора замка зажигания (рабочие и вспомогательные цепи) |
114 | – | – |
115 | 20 | 2000-2004: дверные замки с электроприводом (только SuperCrew) |
116 | 40 | 2003-2004: Подсветка с подогревом |
117 | – | – |
118 | 30 | 2001-2004: Подогрев сидений |
Автоматический выключатель | |
601 | 2000-2004: Электрические стеклоподъемники, люк (только SuperCrew) |
602 | – |
Реле | |
201 | Реле габаритных огней прицепа |
202 | Реле работы / парковки переднего стеклоочистителя |
203 | Реле фонаря заднего хода прицепа |
204 | Реле сцепления кондиционера |
205 | Реле звукового сигнала |
206 | Реле противотуманных фар |
207 | Реле насоса переднего омывателя |
208 | 2000-2004: Реле насоса интеркулера (только двигатель с наддувом) | .
209 | Реле HI / LO переднего стеклоочистителя |
301 | Реле топливного насоса |
302 | Реле заряда аккумуляторной батареи прицепа |
303 | 2003-2004: Реле обогреваемой подсветки (только SuperCrew) 1997-1999: Реле задней пневматической подвески |
304 | Реле модуля управления трансмиссией |
305 | 2000-2004: Реле HI / LO топливного насоса (только двигатель с наддувом) |
306 | 2000-2004: Реле инерционного выключателя (только двигатель с наддувом) | .
401 | – |
Диод | |
501 | Модуль управления трансмиссией Диод |
502 | Диод компрессора кондиционера |
503 | – |
Ford F-150 Руководство по эксплуатации
Страница 1/296 Увеличить 100%
2011 Focus Fuse Box — электрическая схема fix oil-reader
2011 Focus Fuse Box Whats New
2011 Focus Блок предохранителей — класс fc 2 мая 3 2015 ford focus 2011 2015 схема блока предохранителей год выпуска 2011 2012 2013 2014 2015 панель предохранителей в пассажирской части p class grp grp talgo table grp talgo ext class c 10944 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd fuse th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd er rating a th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2-е защищенные цепи th tr thead tbody класс tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 1 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 30 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 не используется запасной td tr tr класс tr1 td class tdmain td0 fc 1st c lass el psis class txt fz 13 lh 16 2 td td class tdmain.
2011 focus блок предохранителей — td1 fc 1st class el psis class txt fz 13 lh 16 15 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 выключатель тормоза high mount тормоз l td tr tr class tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 3 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 15 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 не используется запасной td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 4 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 30 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 не используется запасной td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt awre19g27enfo5oaj0nxnyoa ylu x3odmtbyohzyb21tbgnvbg8dymyxbhbzvcwnwmxbh 2 https://www.youtube.com/watch? focus mk3 2011 коробка.
2011 focus блок предохранителей — схема предохранителей 2f rk 2 rs 5w8csn8r3rkx7lvjxjxhvdifgi referrerpo cy origin target blank см. Полную информацию об автогениусе ap class dd bing dd fst lst img data 64b 5f43ecb6bbdle4e class pt title 3 td hu href https images search yahoo search images ylt awre19g27enfo5oakenxnyoa ylu x3odmtbymjb0ag5zbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzyw p 2011 focus fuse box fuse box fu referrerpo cy unsafe urlbeadage style 10 stlbade class p 2011 class fuse box fu referrerpo cy unsafe urlbeadage class blank data class p 2011-08-08 thmb HREF HTTPS изображения поиск Yahoo поиск изображения уг awre19g27enfo5oakunxnyoa ylu x3odmtbymjb0ag5zbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzyw р 2011 фокус предохранитель коробка й 111 3 ТВт 111 3 imgurl HTTPS 3a 2f 2ц ebayimg 2fimages 2fg 2fllgaaoswbllvbuxr 2fs l300 JPG rurl HTTP 3a 2f 2f eBay соавтора Великобритании 2fitm 2fford фокус mk3 предохранителей bv6n 14a073.
Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех.
