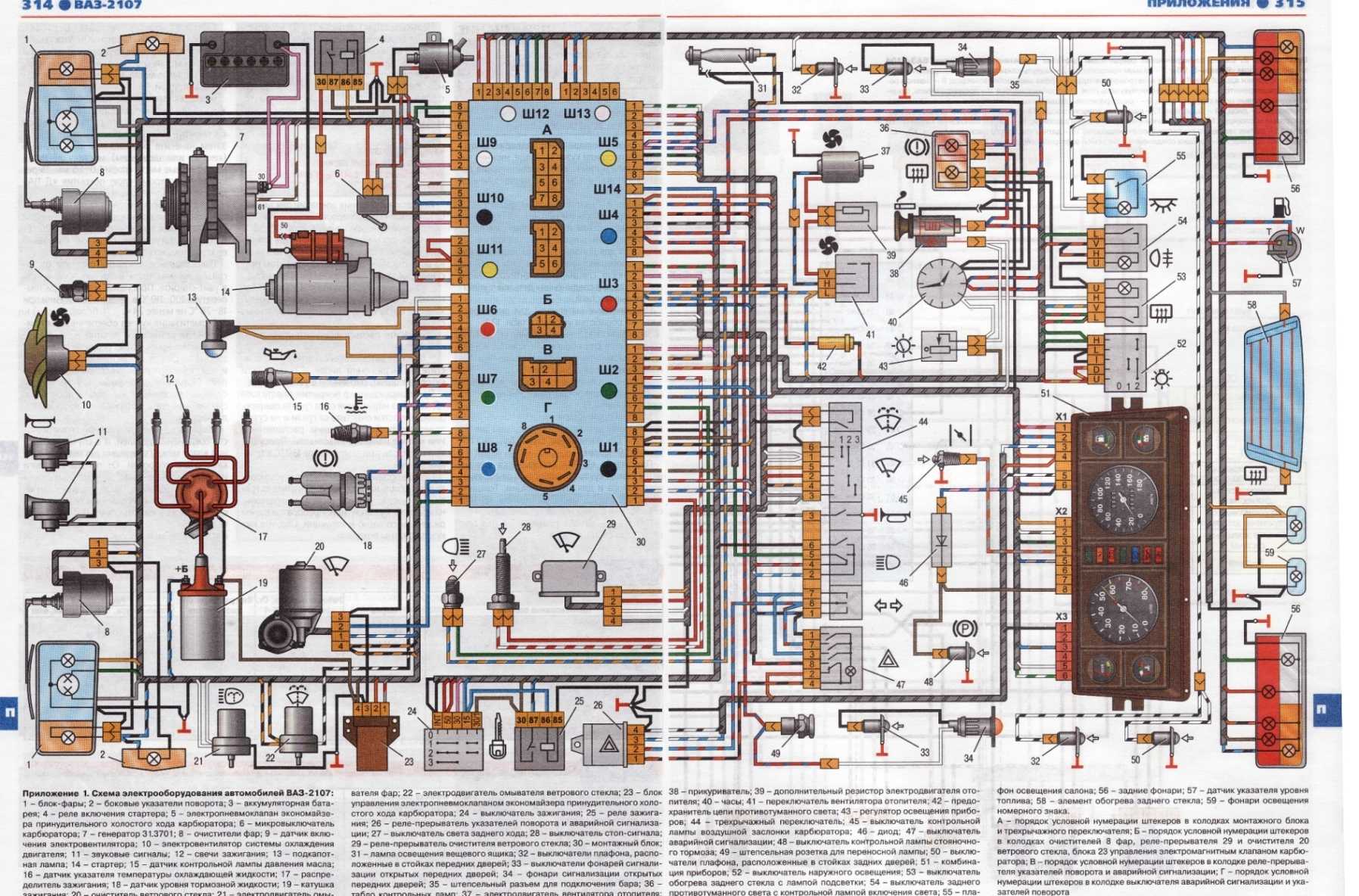

ЭЛЕКТРОСХЕМА ВАЗ 21074 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ


СХЕМА » АВТОМОБИЛЯ » ВАЗ


   Качественная цветная схема электрооборудования легкового отечественного авто ВАЗ-21074 приводится в помощь автоэлектрикам и СТО.

Модель 21074 представляет собой усовершенствованную модификацию ВАЗ-2107. На «семьдесят четверку» устанавливается тот же двигатель объемом в 1,6 л, но карбюратор заменен на инжектор. Некоторые элементы схемы устанавливаются не на все, а лишь на части выпускаемых автомобилей этой модели. В конце статьи показаны предохранители и защищаемые ими цепи. Схемы увеличиваются по клику.

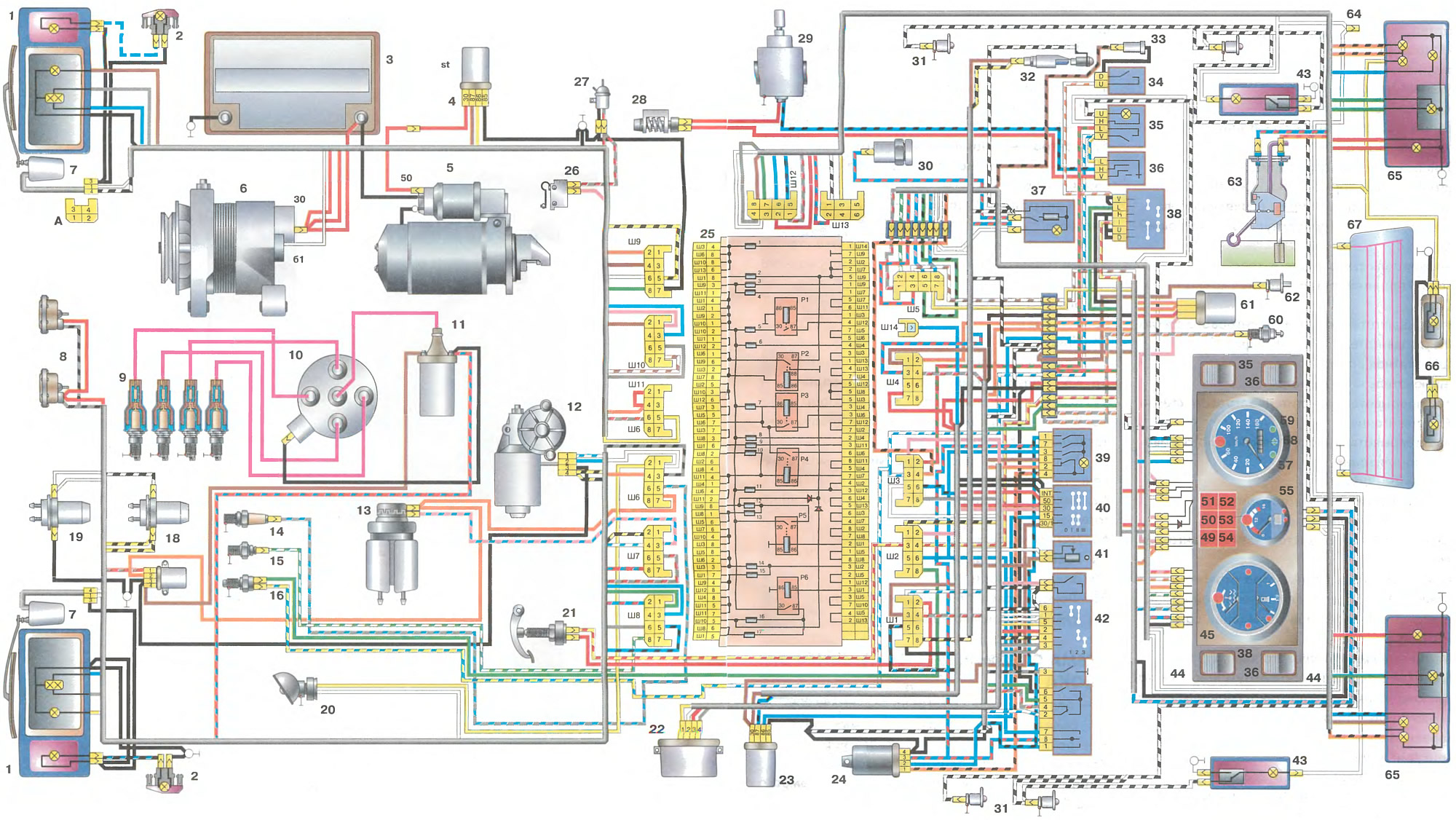

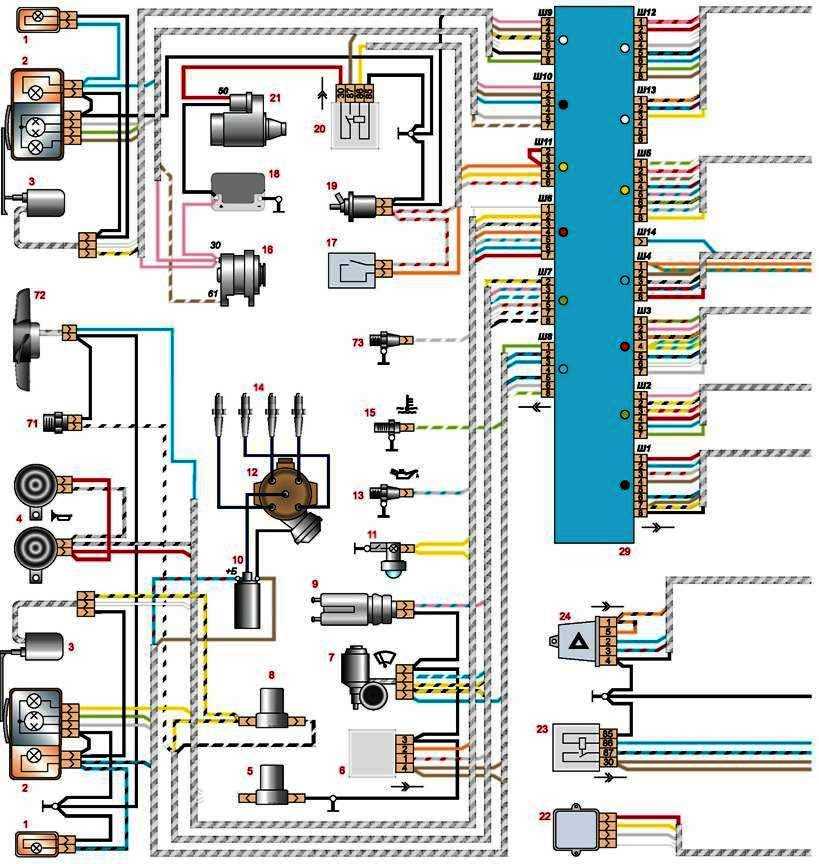

Электрооборудование ВАЗ-21074

  • 1- блок-фары;
  • 2- боковые указатели поворота;
  • 3- аккумуляторная батарея;
  • 4- реле включения стартера;
  • 5- электропневмоклапан карбюратора;
  • 6- микровыключатель карбюратора;
  • 7- генератор 37.3701;
  • 8- моторедукторы очистителей фар*;
  • 9- датчик включения электродвигателя вентилятора;
  • 10- электродвигатель вентилятора системы охлаждения двигателя;
  • 11- звуковые сигналы;
  • 12- распределитель зажигания;
  • 13- свечи зажигания;
  • 14- стартер ВАЗ-21074;
  • 15- датчик указателя температуры охлаждающей жидкости;
  • 16- лампа освещения моторного отсека;
  • 17- датчик сигнализатора недостаточного давления масла;
  • 18- датчик сигнализатора недостаточного уровня тормозной жидкости;
  • 19- моторедуктор очистителя ветрового стекла;
  • 20- блок управления электропневмоклапаном карбюратора;
  • 21- катушка зажигания;
  • 22- электродвигатель насоса омывателя фар*;
  • 23- электродвигатель насоса омывателя ветрового стекла;
  • 24- монтажный блок;
  • 25- реле очистителя ветрового стекла;
  • 26- реле аварийной сигналаизации и указателей поворота;
  • 27- выключатель стоп-сигнала;
  • 28- выключатель фонарей заднего хода;
  • 29- реле зажигания;
  • 30- выключатель зажигания;
  • 31- трехрычажный переключатель;
  • 32- выключатель аварийной сигнализации;
  • 33- штепсельная розетка для переносной лампы**;
  • 34- переключатель вентилятора отопителя;
  • 35- дополнительный резистор электродвигателя отопителя;
  • 36- лампа сигнализатора включения обогрева заднего стекла;
  • 37- лампа сигнализатора недостаточного уровня тормозной жидкости;
  • 38- блок сигнализаторов;
  • 39- электродвигатель вентилятора отопителя;
  • 40- лампа освещения вещевого ящика;
  • 41- выключатель плафонов на стойках передних дверей;
  • 42- выключатель фонарей сигнализации открытых передних дверей***;
  • 43- фонари сигнализации открытых передних дверей***;
  • 44- соединительная колодка;
  • 45- прикуриватель;
  • 46- часы ВАЗ-21074;
  • 47- выключатель ламп освещения приборов;
  • 48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;
  • 49- указатель уровня топлива;
  • 50- лампа сигнализатора резерва топлива;
  • 51- спидиметр;
  • 52- лампа сигнализатора включенияуказателей поворота;
  • 53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;
  • 54- лампа сигнализатора зарядка аккумуляторной батареи;
  • 55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;
  • 56- комбинация приборов;
  • 57- эконометр;
  • 58- выключатели плафона на стойках задних дверей;
  • 59- указатель температуры охлаждающей жидкости;
  • 60- тахометр 21074;
  • 61- лампа сигнализатора включения стояночного тормоза;
  • 62- лампа сигнализатора недостаточного давления масла;
  • 63- лампа сигнализатора включения дальнего света;
  • 64- лампа сигнализатора включения наружнего освещения;
  • 65- вольтметр;
  • 66- выключатель сигнализатора включения стояночного тормоза;
  • 67- выключатель ламп наружнего освещения;
  • 68- выключатель элемента обогрева заднего стекла с лампой подсветки;
  • 69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;
  • 70- предохранитель цепи фонарей противотуманного света;
  • 71- плафон;
  • 72- задние фонари ВАЗ 21074;
  • 73- датчик указателя уровня и резерва топлива;
  • 74- колодки для подключения к элементу обогрева заднего стекла*;
  • 75- фонари освещения номерного знака.

Схема системы управления двигателем ВАЗ 21074

Электросхема электрических соединений ЭСУД ВАЗ 21074 — элементы схемы. 1 — разъем контроллера; 2 — датчик массового расхода воздуха; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения коленчатого вала; 5 — датчик положения дроссельной заслонки; 6 — датчик концентрации кислорода; 7 — датчик скорости; 8 — модуль зажигания; 9 — электромагнитный клапан продувки адсорбера; 10 — реле электровентилятора; 11 — реле электробензонасоса; 12 — главное реле; 13 — предохранитель на силовую цепь реле электробензонасоса: 14 — предохранитель на силовые цепи главного реле; 15 — плавкая вставка; 16-предохранитель, защищающий цепь постоянного питания контроллера; 17 — диод; 18 — регулятор холостого хода; 19 — форсунки; Х1 — колодка диагностики; Х2 — колодка соединения с системой электрооборудования автомобиля.

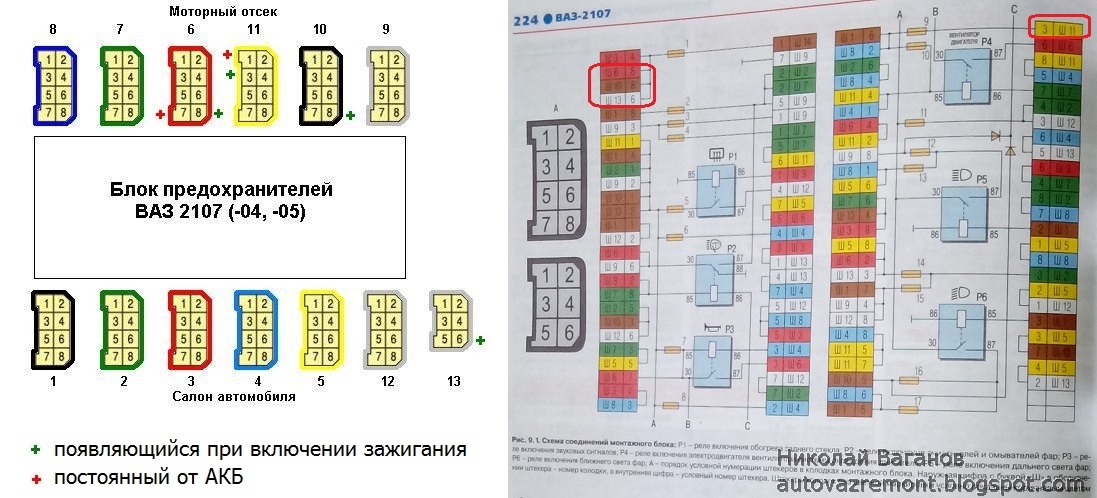

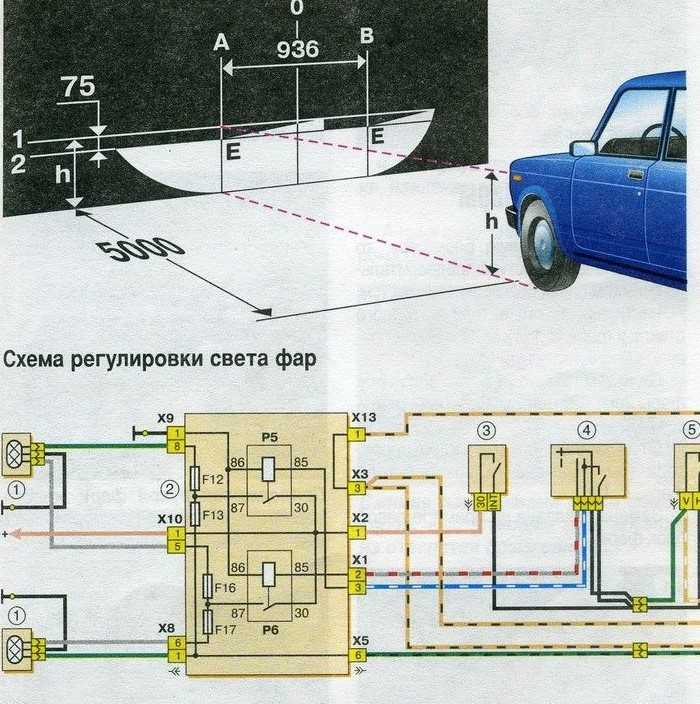

Блок предохранителей Ваз-21074 инжектор

  • 1-Реле обогрева заднего стекла
  • 2-Реле очистителей и омывателей Фар(если есть)
  • 3-реле или перемычка сигналов (если нет внешнего реле)
  • 4-реле или перемычка вентилятора охлаждения
  • 5-реле дальнего света
  • 6-реле ближнего света
  • F1-F17-Предохранители
  • 1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла.
  • 2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и
  • омывателя фар (контакты).
  • 3 (8А) Резервный.
  • 4 (8А) Резервный.
  • 5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
  • 6 (8А) Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
  • 7 (16А) Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя.
  • 8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
  • 9 (8А) Регулятор напряжения генератора.
  • 10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
  • 11 (8А) Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова.
  • 12 (8А) Правая фара. Обмотка реле включения очистителей фар (при включенном дальнем свете)
  • 13 (8А) Левая фара. Контрольная лампа включения дальнего света фар.
  • 14 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
  • 15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
  • 16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар.
  • 17 (8А) Левая фара (ближний свет).
