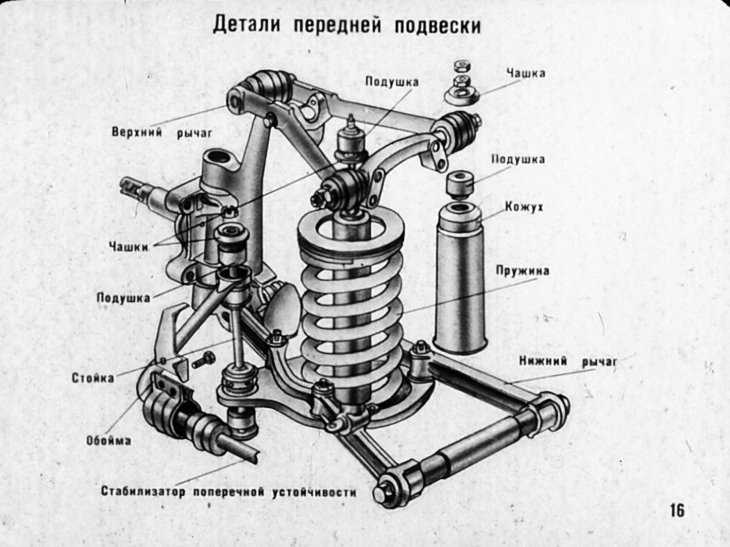

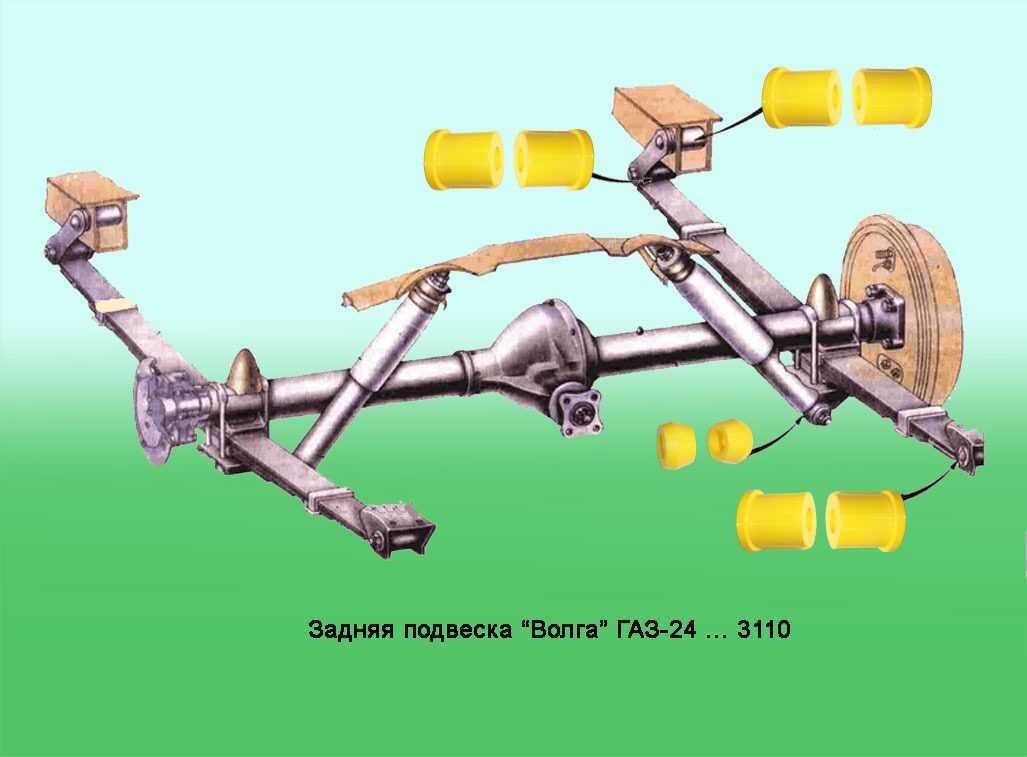

Особенности подвески ГАЗ-3110

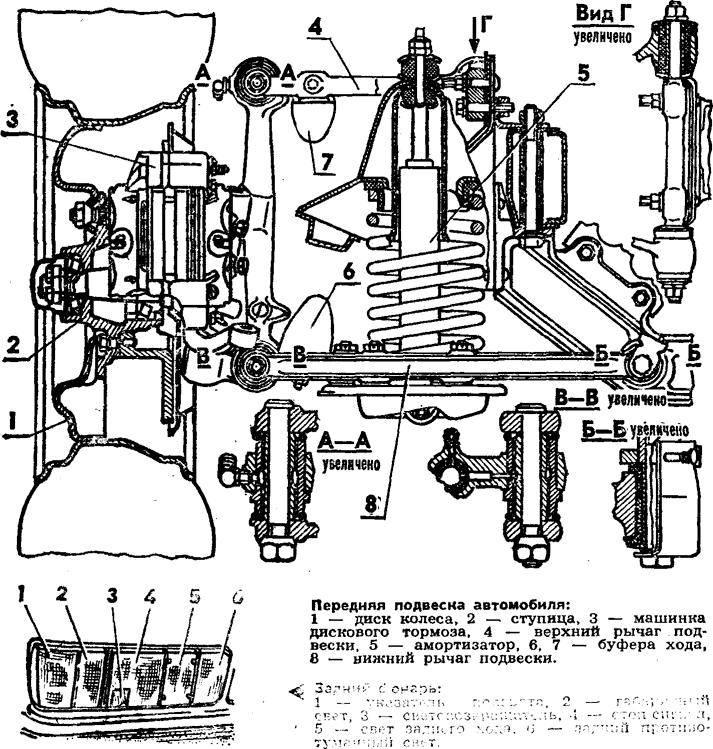

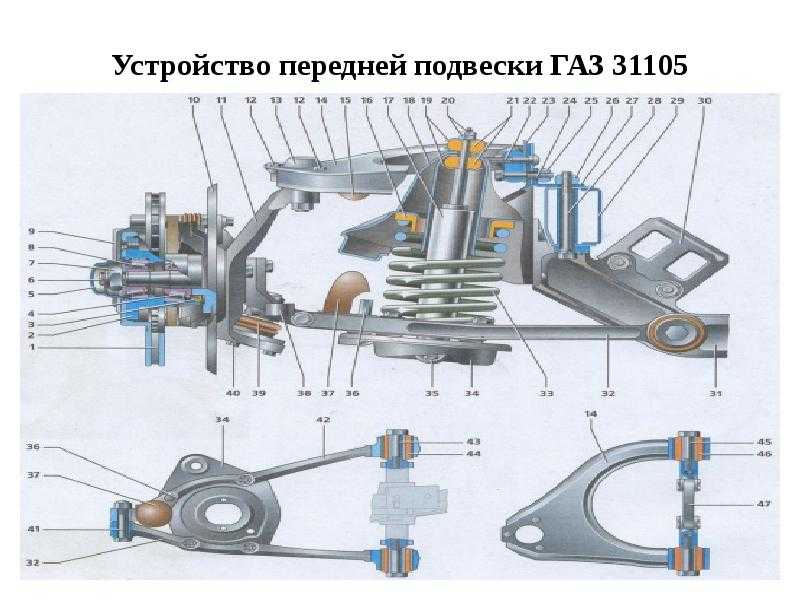

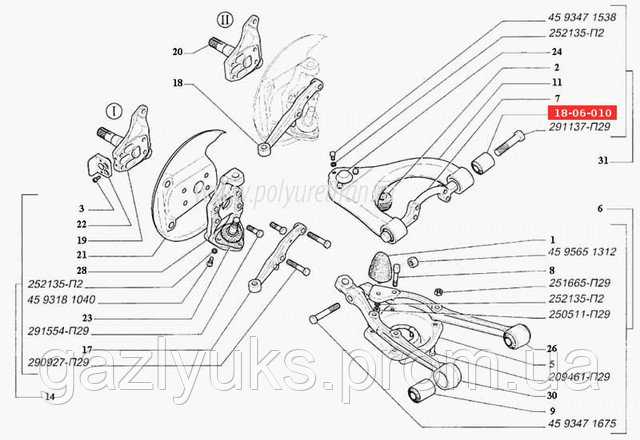

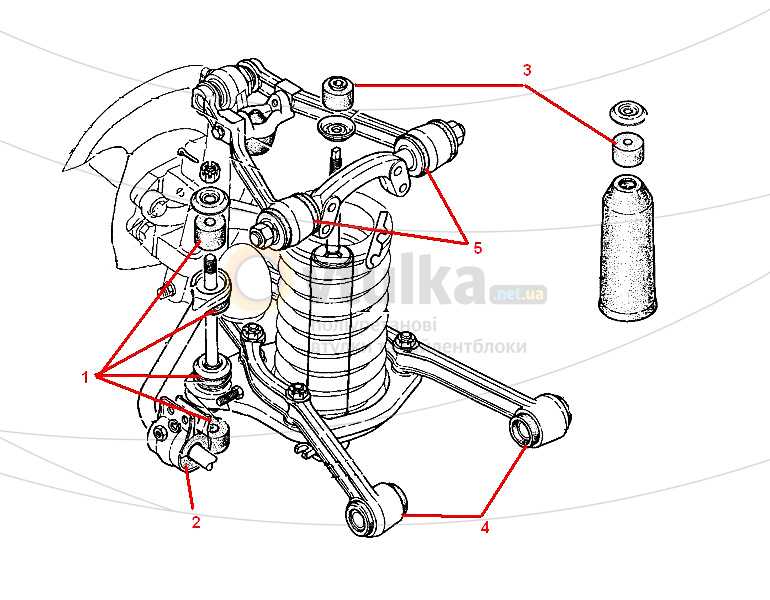

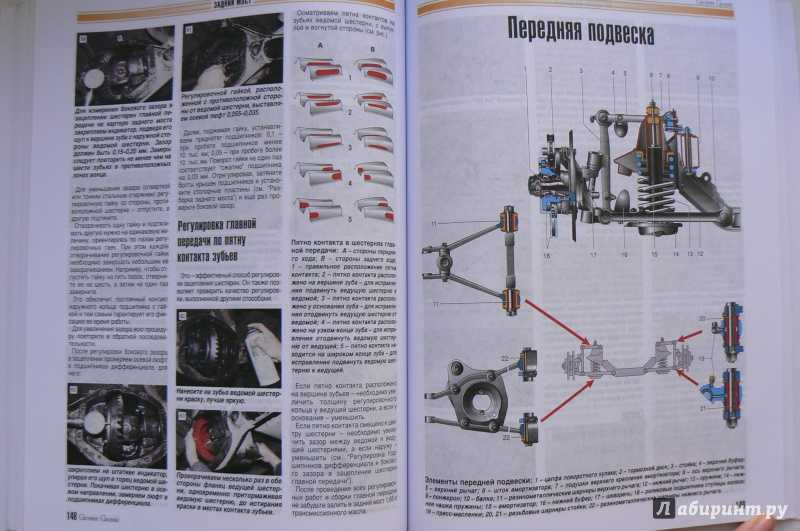

На автомобиле применена независимая шкворневая передняя подвеска

Балка 2 передней подвески (поперечина) крепится болтами к лонжеронам кузова и является опорной частью для крепления силового агрегата автомобиля и элементов подвески.

Верхние 29 и нижние 7 поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

В проушины внутренних концов верхних и нижних рычагов запрессованы резинометаллические втулки, посредством которых рычаги соединяются с осями и фиксируются на осях гайками.

Оси верхних рычагов 29 закреплены на балке болтами, а осями нижних рычагов 7 являются резьбовые пальцы 3, ввернутые в резьбовые втулки балки передней подвески.

От самопроизвольного отворачивания оси нижних рычагов фиксируют стопорными скобами 1, которые крепятся болтами к втулкам балки.

К верхним рычагам крепятся болтами буфера 28 верхних рычагов с опорами. К нижним рычагам привернуты чашки 9 пружин передней подвески.

К проушинам наружных концов рычагов с помощью пальцев 24 закреплены стойки 22 передней подвески с запрессованными в головки стоек резьбовыми шарнирами.

Конструкция верхних и нижних резьбовых шарниров стойки одинаковая.

Наружная втулка 26 имеет внутреннюю резьбу и запрессована в головку стойки. В нее ввернута распорная втулка 27 с наружной резьбой.

При этом наружная втулка неподвижна при работе относительно стойки, а неподвижность распорной втулки по отношению к рычагам подвески обеспечивается за счет сжатия пальцем стойки втулки между рычагами.

Резьбовой шарнир для защиты от грязи уплотнен резиновыми уплотнительными кольцами 25.

В процессе эксплуатации резьбовые шарниры периодически смазывают трансмиссионным маслом через пресс-масленки.

К стойкам крепятся резиновые буфера 21 хода сжатия.

Между осями верхних рычагов и балкой передней подвески установлены регулировочные пластины 40, обеспечивающие регулировку развала колес и продольных углов наклона шкворней.

Поворотные кулаки 16 соединены со стойками шкворнями с игольчатыми подшипниками.

Для восприятия осевых нагрузок в шкворневых соединениях имеются шариковые упорные подшипники 17, установленные между верхними ушками поворотных кулаков и стоек.

Все подшипники от загрязнений защищены резиновыми уплотнениями.

Подшипники шкворней в эксплуатации смазывают трансмиссионным маслом через пресс-масленки в соответствии с принятой периодичностью.

Шкворни 18 в поворотных кулаках стопорятся штифтами 15. Торцы шкворней закрыты съемными заглушками.

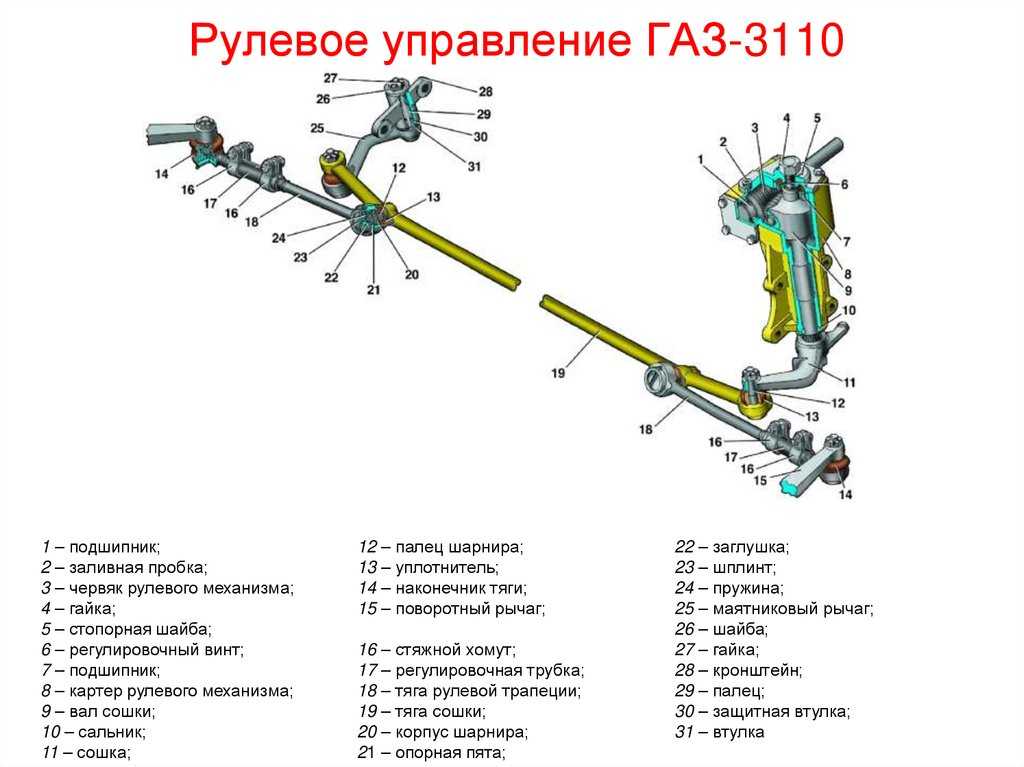

К поворотным кулакам болтами прикреплены поворотные рычаги рулевой трапеции, тормозные щиты 23 и скобы дисковых тормозов.

На цапфах поворотных кулаков установлены ступицы передних колес.

Качающая ступица вращается на двух роликовых конических подшипниках.

На ступице установлен тормозной диск.

Со стороны тормозного щита ступица уплотнена сальником, а снаружи — колпаком.

Регулировка затяжки подшипников ступицы осуществляется гайкой одноразового пользования.

Гайка фиксируется на цапфе ступицы замятием буртика гайки так, чтобы смятая часть гайки вошла в паз цапфы поворотного кулака.

Пружины 8 передней подвески цилиндрические.

Верхние концы пружин через резиновые прокладки 33 упираются в головки балки передней подвески, а нижние — в чашки 9 пружин, установленных на нижних рычагах.

Амортизаторы 34 передней подвески — телескопические, гидравлические, двустороннего действия.

Амортизаторы установлены внутри пружин.

Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками.

Верхние концы амортизаторов через резиновые подушки 38 и 39 закреплены в головках балки передней подвески, а нижние крепятся к чашкам пружин.

Штанга 6 стабилизатора поперечной устойчивости прикреплена к лонжеронам через две подушки 12 с обоймами 13 и к чашкам пружин передней подвески через стойки 10.

Стойки 10 стабилизатора крепятся к концам штанги стабилизатора и к чашкам пружин через резиновые подушки 20 и 11.

ГАЗ 3110 | Разборка передней подвески

Руководства ￫ ГАЗ ￫ 3110 (Волга)

Разборка передней подвески

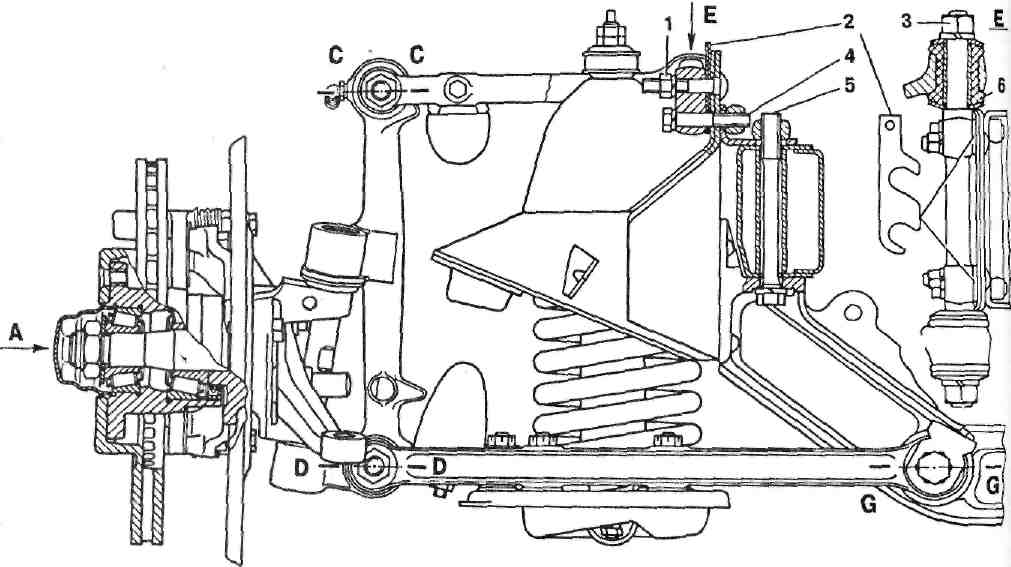

Вид спереди передней подвески в разрезе

Многие узлы передней подвески можно разбирать и ремонтировать самостоятельно. Однако для некоторых работ необходимо использовать устройства, которые имеются только в автомастерской.

Поврежденные элементы подвески нельзя самостоятельно выправить, а нужно их просто заменить.

  1. У стоящей на грунте машины открутите слева и справа гайки крепления стабилизатора от поперечного рычага подвески.
  2. Приподнимите машину спереди и зафиксируйте, при необходимости снимите колеса.
  3. Снимите переднюю выхлопную трубу (штаны) выпускного коллектора глушителя.
  4. Снимите тягу управления, ослабив болт, с рычага переключения передач.
  5. Перед этим пометьте положение тяги управления относительно рычага переключения передач, иначе придется проводить регулировку устройства переключения передач.
  6. Ослабьте обе суппортные скобы держателя на продольной балке вспомогательной рамы.
  7. Снимите стабилизатор поперечной устойчивости и разберите резиновую опору.
  8. Перед установкой резиновой опоры смажьте ее средством MoS2.
  9. Установите стабилизатор поперечной устойчивости.
  10. Сначала закрутите все крепления от руки.
  11. Установите выхлопную трубу.
  12. Установите тягу управления на рычаг переключения передач и — если ее положение не было помечено при разборке — отрегулируйте при необходимости.
  13. Опустите автомобиль и затяните все крепления моментом 35 Н.м.

Снятие поперечного рычага независимой подвески

  1. У стоящей на грунте машины открутите слева и справа гайки крепления стабилизатора от поперечного рычага подвески.
  2. Приподнимите переднюю часть автомобиля, зафиксируйте и снимите соответствующее колесо.
  3. Отклоните стабилизатор поперечной устойчивости вниз.
  4. Открутите стопорный болт шарового шарнира поперечного рычага от рулевой поворотной опоры.
  5. Выдавите сферическую головку из рулевой поворотной опоры (при необходимости съемником).
  6. Открутите 2 болта с гайками от вспомогательной рамы двигателя (пометьте последовательность снятия!).
  7. Снимите поперечный рычаг с оси держателя.
  8. При установке всегда используйте новые самоконтрящиеся гайки.
  9. При износе втулок (сайлентблоков) их необходимо заменить (в автомастерской).
  10. Деформированный поперечный рычаг необходимо заменять полностью, так как его нельзя выправлять.
  11. Вставьте болт-ось в поперечный рычаг независимой подвески резьбой вперед.
  12. Затяните гайку болта моментом 75 Н.м. При этом придерживайте болт ключом с обратной стороны и закручивайте гайку.
  13. Затяните шаровой шарнир на рулевой поворотной опоре моментом 55 Н.м.
  14. Установите стабилизатор поперечной устойчивости.
  15. Опустите автомобиль.
  16. Проверьте сход-развал и при необходимости отрегулируйте его.

Снятие стойки амортизатора

  1. Ослабьте верхнее крепление стойки амортизатора (2 болта). Для упрощения последующей сборки пометьте положение крепежа установки в установочных отверстиях. Задние отверстия — это точки крепления для транспортных средств с сервоприводом рулевого механизма, передние — для транспортных средств без сервопривода.
  2. Приподнимите транспортное средство, зафиксируйте и снимите колесо или, соответственно, колеса.
  3. Для защиты внешней уплотнительной манжеты шарнира вставьте деревянный клин между уплотнительной манжетой и нижним концом крепления амортизатора.
  4. Открутите оба болта крепления амортизационной стойки из рулевой поворотной опоры (пометьте положение крепежа!).
  5. Опускайте рулевую поворотную опору вниз до тех пор, пока не высвободится стойка амортизатора. При этом отклоняйте поворотную опору ровно настолько, насколько это необходимо, чтобы не повредить шарниры равных угловых скоростей (ШРУСы).
  6. Для защиты карданных шарниров привода подоприте поперечные рычаги снизу или подвяжите их проволокой к колесной арке.
  7. При монтаже используйте правильные установочные отверстия и затяните верхние гайки крепления (25 Н.м), только если рулевая поворотная опора с ногой пружины зафиксированы в правильном положении. Головки болтов крепления должны смотреть вперед, и их необходимо затягивать моментом 110 Н.м.

Снятие пружины и амортизатора

Стойка амортизатора


Для облегчения последующей установки Вы обязательно должны пометить, в каких приемных отверстиях была укреплена стойка амортизатора, иначе можно нарушить всю геометрию колеса и рулевого управления. Крепление стойки амортизатора «1» предназначено для автомобилей с сервоприводом рулевого механизма, крепление стойки амортизатора «2» предназначено для стоек автомобилей без сервопривода рулевого механизма.

Для этого требуется натяжное приспособление (инструмент Renault Sus.1052) или, как минимум, 2 стандартных стяжных приспособления для винтовой пружины. Без них существует опасность, что сильно стянутая винтовая пружина после ослабления центрального крепежного болта резко выскочит из своего крепления. Будьте осторожны, очень высока вероятность травмы!

  1. Снимите стойку амортизатора.
  2. Зажмите стойку амортизатора в тиски ( не забудьте про защитные щечки) и медленно стяните ее стяжным приспособлением до тех пор, пока не разгрузятся тарельчатые диски (около 10 мм). Чтобы пружина сжималась равномерно, стяги
  3. вайте стяжное приспособление, закручивая его поочередно с разных сторон. При этом следите за тем, чтобы пружина точно сидела в стяжном приспособлении.
  4. Удалите верхнее кольцо штока поршня.
  5. Снимите со стойки амортизатора тарельчатый диск, опору на поворотной цапфе, опору пружины, пылезащитную манжету и ограничитель.
  6. Если пружину необходимо заменить, то медленно разожмите ее. Если необходимо заменить только амортизатор, то оставьте пружину сжатой.
  7. При сборке обратите внимание на то, чтобы опоры пружины были чистыми.
  8. Проверьте амортизатор. Он должен при сжатии и растяжении двигаться равномерно, тяжело и без толчков. На небольшое количество вытекшей амортизаторной жидкости можно не обращать внимания.
  9. При сборке верхней опоры пружины следите за тем, чтобы подшипник сидел правильно и не был перекошен.
  10. Установите новое (!) упорное верхнее кольцо.
  11. Медленно ослабьте пружину.

 Рекомендация: при замене пружины обязательно обратите внимание на правильность маркировки пружины. Она нанесена на витках пружины.
