Генератор 1601.3701 двигателей ЗМЗ-402 и УМЗ-4215 на Газель

Генераторы и регуляторы напряжения

23.12.2018 Auto

Генератор 1601.3701 это трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.

Генератор 1601.3701 двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель, устройство, проверка исправности и работоспособности генератора на автомобиле.

Статор и крышки генератора 1601.3701 стянуты четырьмя винтами. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Смазка в подшипники заложена на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник установлен с внутренней стороны передней крышки и крепится шайбой с четырьмя винтами.

В статоре генератора 1601. 3701 две трехфазные обмотки, выполненные по схеме «звезда» и подключенные параллельно друг другу. Выпрямитель мостовой схемы, состоит из шести диодов. Они запрессованы в две подковообразные алюминиевые пластины-держатели. Пластины объединены в выпрямительный блок, закрепленный внутри задней крышки генератора.

Общее устройство генератора 1601.3701 двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель.

На роторе расположены обмотки возбуждения генератора. Выводы обмоток припаяны к двум медным контактным кольцам на валу ротора. Питание к ним подводится через две угольные щетки, установленные в щеткодержателе. Генератор 1601.3701 работает совместно с регулятором напряжения, который закреплен на щитке передка в моторном отсеке. При выходе регулятора из строя, его заменяют.

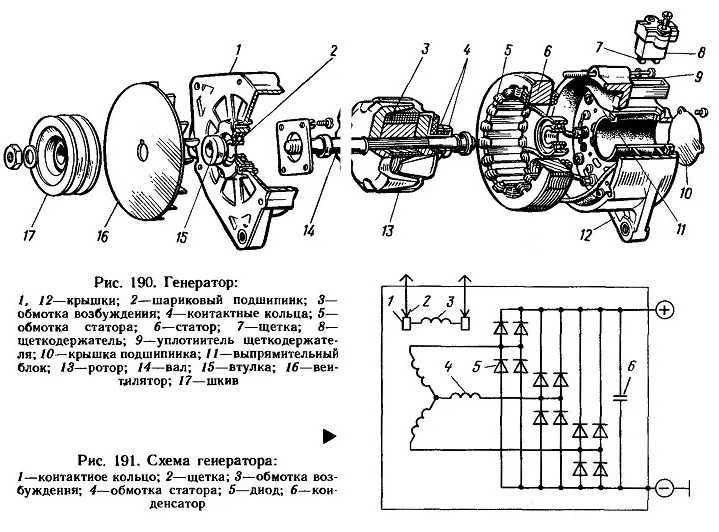

Детали генератора 1601.3701 двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель.

Для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех, между «+» и «массой» генератора включен конденсатор. Внутренние обмотки генератора 1601.3701 и выпрямительный блок охлаждаются воздухом через окна в крышках от центробежного вентилятора, установленного на валу ротора.

Технические характеристики генератора 1601.3701.

— Напряжение номинальное, В: 14
— Максимальный ток, А: 65
— Регулируемое напряжение, В: 13–15
— Сопротивление обмотки возбуждения, Ом: 2,3–2,7

Проверка исправности и работоспособности генератора 1601.3701 на автомобиле.

Пускаем двигатель, даем ему поработать несколько минут. Затем, нажав на педаль газа, доводим обороты коленчатого вала до 3000 об/мин. Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. В таком режиме замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В.

Если это не так, то неисправны:

— Обмотки генератора (обрыв или замыкание).
— Регулятор напряжения со щеточным узлом.
— Окислены или замаслены контактные кольца.
— Изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – выключаем все потребители кроме габаритного света и замеряем напряжение при оборотах 1000-1200 об/мин, которое должно находиться в пределах 13,8-14,5 В. Выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе.

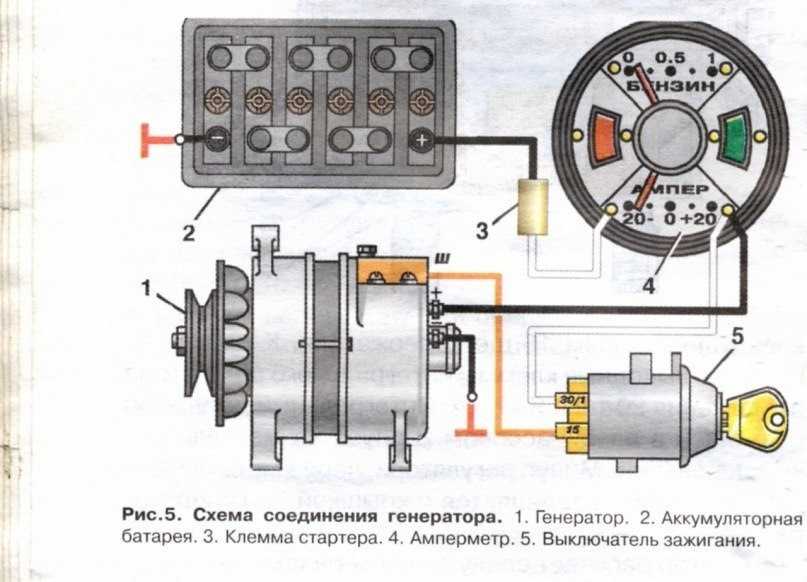

Проверка цепи возбуждения генератора 1601.3701.

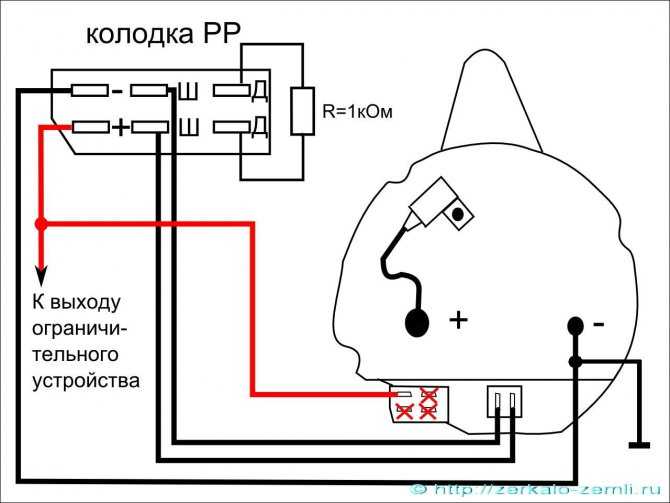

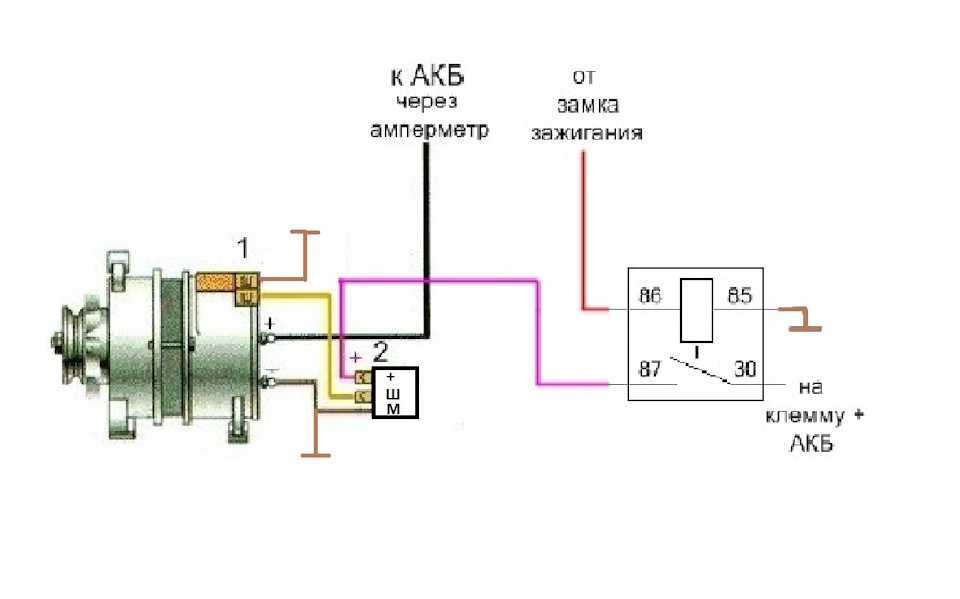

Для проверки цепи возбуждения генератора отсоединяем соединительную колодку от регулятора. К выводу «Ш» колодки и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание. Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей:

— Нарушение контакта обмотки возбуждения с контактными кольцами.
— Обрыв обмотки возбуждения.
— «Зависание» щеток в каналах щеткодержателя.
— Подгорание, окисление и сильный износ контактных колец ротора.
