Реле вентилятора охлаждения 2109

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

• водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
• термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
• радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
• расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
• вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

• оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
• повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
• установка угла опережения зажигания для обеспечения экономии топлива;
• удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

1. При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
2. Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
3. Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
4. Установите обратно провода датчика.
5. Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
6. Выключите мотор. Снимите провода с контактов датчика.
7. Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию.

Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

На автомобиле ВАЗ-2109 устанавливается два вентилятора . Первый, более мощный, устанавливается в системе охлаждения двигателя , для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки») , его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке.

Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5.
В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.

Общая характеристика модели

Машина мечты в 90-х

Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, появились абсолютно новая, улучшенная решетка радиатора ВАЗ и, конечно, обновленная приборная панель. Длина ВАЗ 21099 по сравнению с иными авто данной группы увеличилась на 20 см.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

• он способен развивать достаточно высокую скорость;

• имеет отличную управляемость при движении;

• устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Автомобили ВАЗ 21099 бывают двух типов. У ВАЗ 21099 карбюратор, так же как и у ВАЗ 21099 инжектор, схема системы подачи топлива практически идентична.

В ВАЗ 21099 инжектор подача бензина при нажатии на педаль газа контролируется компьютером. В карбюраторном двигателе подобный выброс контролируют специальные заглушки-заслонки.

Достаточно часто владельцы данного автомобиля сталкиваются с одной проблемой: не работает вентилятор охлаждения ВАЗ 21099 карбюратор.

Проверка системы охлаждения

Устройство системы

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

1. Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
2. Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
3. В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
4. Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
5. После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

1. Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
2. Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
3. Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
4. Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
5. Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
7. Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
8. Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

1. Отсоединить колодку вентилятора и жгута, разъединив провода.
2. Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
3. Под капотом открутить два винта, которыми крепится вентилятор.
4. Достать кожух.
5. Снять два болта крепления вентилятора.
6. Снять еще пять болтов и решетку воздухозабора.
7. Поднять опору вентилятора и потянуть его на себя.
8. Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

Схема включения вентилятора охлаждения ВАЗ 2110

Датчики Схемы

Для поддержания температурного режима двигателя используется схема включения вентилятора охлаждения ВАЗ 2110. Управление включением и отключением электродвигателя вентилятора осуществляется автоматически.

Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдёт включение необходимо сменить датчик.Если после замыкания выводов вентилятор не работает то в проверке нуждается схема включения вентилятора охлаждения и целостность предохранителя.

Схема включения вентилятора охлаждения ВАЗ 2110 ижекторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 с инжекторным двигателем работает за счёт электронного контроллера управления двигателем. Температура срабатывания в этом случае закладывается в программу контроллера и может быть от 100 до 105 гр. С. При неисправности датчика температуры в память контроллера заносится код ошибки Р0115, Р0116, Р0117, Р0118 и включается вентилятор при работающем двигателе.

Не включается вентилятор.

Но существуют неисправности, при которых контроллер не распознаёт неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъём с датчика температуры при работающем двигателе. При исправной схеме и нарушении в работе датчика произойдёт включение вентилятора и его отключение при возврате разъёма на место.

В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопителя со стороны пассажира. Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера.

Если не будет слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдёт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора. При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

Схема включения вентилятора охлаждения инжекторного двигателя.

Выключатели охлаждающих вентиляторов (CFS)

Член Австралийской ассоциации послепродажного обслуживания автомобилей

Последние новости Выключатели охлаждающих вентиляторов (CFS) Что необходимо знать техникам о переключателях вентиляторов охлаждения (CFS) и связанных с ними цепях проводки (используемых для управления электрическими вентиляторами охлаждения) при неисправности системы. Примечание: CFS обычно представляет собой термический блок, который активирует реле вентилятора, включая его при заданной температуре охлаждающей жидкости, и деактивирует реле вентилятора, выключая его при более низкой температуре, чтобы предотвратить быстрое переключение (цикл ВКЛ/ВЫКЛ). электровентилятора/сек. Из-за разнообразия систем вентиляторов охлаждения двигателя, доступных на транспортных средствах, которые обычно используются в обычных автомобильных ремонтных мастерских, работа систем и компонентов этих транспортных средств требует полного понимания перед любой диагностикой и/или физическими испытаниями. Типичные варианты системы могут быть: Одиночный электрический вентилятор, используемый только для работы кондиционера и приводимый в действие контуром муфты компрессора. (КФС не требуется). Примечание. Механический вентилятор используется для общего охлаждения двигателя. Одиночный электрический вентилятор, активируемый только тепловым CFS . CFS управляет включением реле вентилятора при заданной температуре охлаждающей жидкости. Одиночный электрический вентилятор, активируемый реле вентилятора и управляемый PCM и датчик температуры охлаждающей жидкости. (В этой системе CFS не требуется.) Одиночный электровентилятор с низкой скоростью и активацией высокой скорости , управляемый 3-контактным двойным контактом CFS. Это позволяет активировать функцию высокоскоростного вентилятора, когда работает кондиционер или когда этого требует температура двигателя. Обычно устанавливается на радиатор в сборе. Мультивентиляторы охлаждения Системы с несколькими охлаждающими вентиляторами могут использовать блоки CFS как часть работы системы. Многие из этих систем автомобиля могут показаться сложными и требуют четкой схемы подключения, чтобы избежать путаницы. Как правило, CFS работает в сочетании с системой кондиционирования воздуха, а также с сигналом датчика температуры охлаждающей жидкости, отправляемым на PCM. Типичная система управления вентилятором Toyota 2002-2005 V6 Camry. Два двигателя вентилятора могут работать на низкой или высокой скорости в зависимости от температуры системы охлаждения. Работа двигателей вентиляторов в последовательной цепи приведет к работе на низкой скорости. Работа с одними и теми же двигателями вентиляторов в параллельной цепи приведет к работе на высокой скорости. На этом автомобиле установлено два отдельных датчика температуры: переключатель № 1 расположен на нижнем бачке радиатора, а переключатель № 2 — на передней части головки блока цилиндров. Когда переключатель № 2 или модуль кондиционера находится в положении «Заземление», 2 основных вентилятора будут работать на низких скоростях. Когда переключатель № 1 или внутренние контакты реле давления кондиционера замыкаются, 2 основных вентилятора переключаются на полную скорость. Тестирование этой системы Если вентиляторы не работают: Проверьте работу обоих термовыключателей. Убедитесь, что все блоки реле вентиляторов функционируют. – Проверить питание реле. Убедитесь, что предохранители не разомкнуты. Убедитесь, что двигатели вентиляторов работают. (подать питание на каждый вентилятор и проверить). Примечание: Модули управления обычно могут использоваться для управления двигателями вентиляторов на более поздних автомобилях. Многие контроллеры вентиляторов полагаются на широтно-импульсную модуляцию (ШИМ) для управления переменной скоростью вентилятора. Использование специализированного испытательного оборудования для этих двигателей может исключить ненужную и дорогостоящую замену двигателя вентилятора. PlusQuip EQP-115 Electronic EGR / Тестер корпуса дроссельной заслонки и привода — это подходящий тестер, используемый для управления всеми приводами / двигателями с ШИМ-управлением. Ассортимент датчиков Premier Auto Trade включает почти 90 переключателей охлаждающих вентиляторов (CFS) от ведущих мировых производителей, охватывающих почти 2 миллиона автомобилей в Австралии и Новой Зеландии. Когда вы поставляете и устанавливаете продукцию от Premier Auto Trade, вы можете рассчитывать на продукт, разработанный и протестированный в соответствии со спецификациями производителя автомобиля, предлагающий оригинальную форму, посадку и функциональность. Premier Auto Trade распространяет продукцию по всей Австралии через сеть специализированных реселлеров и ведущих автомобильных групп.

Последние новости Принудительная вентиляция картера (PCV) и маслоотделители Дизельные насосы Common Rail (HDP) Датчик температуры выхлопных газов (EGT) Хомуты для шлангов Датчики MAP (абсолютное давление в коллекторе) Электрические водяные насосы с широтно-импульсной модуляцией 9000th (ШИМ) Датчики массового расхода воздуха (горячая проволока/пленка) Замена бензиновых топливных форсунок Электронные дроссельные заслонки (TBO) Системы двойного впрыска бензина – Технический совет Датчики скорости вращения колес – больше, чем просто ABS PAT расширяет диапазон датчиков выбросов Обновление линейки инжекторов PAT Racing & Performance Катушки не катушки! Ассортимент ICON SERIES расширяется Работа датчиков уровня и температуры масла Симптомы неисправности датчиков температуры воздуха Тестирование датчиков MAP Насос TI Automotive Mustang Performance Новый ассортимент хомутов ICON SERIES Новые диапазоны датчиков премиум-класса Проблемы с реле на автомобиле Испытательное оборудование и инструменты Датчики топливной рампы (FRS) Неисправность вторичного зажигания Тестирование электрических топливных насосов Тестирование датчиков угла (CAM) Проверка соленоидов электрических клапанов (EVS) Электронные дроссельные заслонки Топливные элементы и расширительные баки Поиск неисправностей регуляторов давления топлива (FPR) Проверка исполнительных механизмов регулируемого распределительного вала (VCA) Проверка датчиков положения педали акселератора (APS) Диагностические датчики угла поворота коленчатого вала (CAS) Регуляторы и датчики производительности Дифференциальные датчики скорости вращения колес (WSS) Датчики массового расхода воздуха — пленка горячего нагрева Датчики (PMS) Высокопроизводительные топливные форсунки Топливные форсунки (GDI) Денсо зажигания. Датчики давления выхлопных газов (EPS) Переключатели усилителя рулевого управления Датчики температуры охлаждающей жидкости (CTS) Регулируемые впускные коллекторы (VIM) и впускные регулирующие клапаны (ICV) Датчики уровня масла (OLS) Датчики положения дроссельной заслонки (TPS) Датчики температуры воздуха (ATS) Зажигание – конденсаторы, контактные группы, крышки распределителей и роторы Аксессуары топливной системы (FSA) Датчики абсолютного давления (MAP) Реле Датчики и датчики Холла (HAL) Датчики топливной рампы (FRS) Датчики скорости (SPS) Новая линейка топливных насосов серии ICON Новая линейка шлангов серии ICON Расширение диапазона производительности продолжается PAT расширяет ассортимент кислородных датчиков PAT расширяет присутствие на рынке послепродажного обслуживания автомобилей Оборудование и инструменты Электрические топливные насосы (EFP) Электромагнитные клапаны (EVS) Модуль датчиков угла поворота CAM (CAM) 8009 900 Компоненты для обслуживания форсунок Датчики температуры выхлопных газов (EGT) Корпуса дроссельных заслонок Датчики детонации Катушки зажигания Топливные форсунки (бензиновые) Приводы изменения фаз газораспределения (VCA) Масляные клапаны Датчики положения педали акселератора (APPS) Клапаны рециркуляции отработавших газов (EGR) Перемещение распределительного центра в Сиднее Датчики скорости вращения колес (WSS) Высокое напряжение зажигания -g8 Комплекты проводов (ILS) Клапаны управления всасыванием (SCV) Датчики массового расхода воздуха (MAF) Датчики угла поворота коленчатого вала (CAS) Регуляторы давления топлива (FPR) Датчики давления масла Датчики кислорода в отработавших газах Подсветка выключателей стоп-сигналов Распределители зажигания Дизельные топливные форсунки Common Rail (CRD) Регулятор холостого хода Открытие нового распределительного центра в ADELAIDE New DARWIN Новый каталог топлива от Premier Auto Trade Расширение ассортимента воздушных фильтров BMC 4WD Новый ассортимент топливных форсунок MVP PAT Разработка программ по запросу Новая упаковка премиум-класса для PAT Новые линейки продуктов, выпущенные PAT Расширение ассортимента испытательного оборудования PlusQuip Adelaide Другие европейские детали от Premier Auto Trade Новый тестер тока предохранителя PlusQuip PAT Накачан! Катушки не катушки! Новый тестер PlusQuip Electronic EGR, корпуса дроссельной заслонки и исполнительного механизма Новое поколение высокопроизводительных продуктов! Новые комплекты катушек зажигания и проводов Запуск программы датчиков скорости вращения колес Запуск программы Premier Ignition Leads Катушки зажигания — катушки не катушки! Запуск тестеров батарей PlusQuip Premier Auto Trade Supporting Local Racing Овальная труба Airbox (OTA) для приложений 4WD от BMC Air Filters Воздушные фильтры BMC ТЕПЕРЬ ДОСТУПНЫ в Premier Auto Trade Катушки зажигания Premier MAP-013 и KNS-021 снова в наличии Воздушный фильтр BMC сотрудничает с Premier Auto Trade Premier Auto Trade открывает дистрибьюторский центр в Южной Австралии Модельный ряд датчиков кислорода Direct Fit 700 Автомобильные электромеханические реле Типы / Неисправности / Диагностика Запуск инструментов и оборудования PlusQuip Комплект для ремонта топливопровода PlusQuip Комплект для обслуживания топливных форсунок PlusQuip E85 High Performance with Premier Auto Trade Тестирование систем рециркуляции отработавших газов (часть 2) Новый топливный модуль и катушка зажигания Delphi Компоненты для обслуживания топливных форсунок от Premier Auto Trade Older News . .

Схема подключения вентилятора охлаждения ваз 2107

Сегодня поговорим о том, почему не включается вентилятор ваз 2107 (инжектор и карбюратор). Чуть ранее мы придумали, как улучшить систему охлаждения двигателя. Вся процедура проста и не требует особых знаний. Но не менее актуальная проблема – вентилятор отказывается своевременно включаться. Мы постараемся выяснить, почему это происходит.

Карбюраторные семерки

В этих автомобилях система управления включением электровентилятора очень проста. Его даже можно назвать аналогом. Вся цепочка состоит в простейшем виде из следующих элементов:

1. Электродвигатель вентилятора.
2. Датчик включения.
3. Электропроводка.

Все, больше ничего, искать повреждения нужно только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата проводка.

Совет! Для диагностики автомобиля советую использовать достаточно дешевое решение: — один раз поставил и пользуешься всегда.

Но в некоторых автомобилях используется несколько более совершенная схема, в которую включено электромагнитное реле. С его помощью получается снять с датчика большие токи. Это увеличивает ресурс устройства.

Некоторые водители, не привыкшие доверять автоматике, устанавливают обычную кнопку параллельно датчику (а иногда и вместо). Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить повышение температуры и включить электровентилятор.

Алгоритм устранения неисправности

Если на вашем ВАЗ 2107 (карбюратор) не работает охлаждение, необходимо выполнить следующие действия:

1. Выключить двигатель и включить зажигание.
2. С помощью плоской отвертки замкните клеммы датчика включения вентилятора. Обратите внимание, что все управление является массовым. Если вентилятор включается, датчик неисправен. Если не работает, значит причина кроется глубже.
3. Отсоедините башмак от электрического вентилятора и напрямую подайте питание от батареи. Вращающийся ротор указывает на то, что двигатель работает. Если электровентилятор и так не работает, придется подумать о его замене.
4. Если вентилятор и датчик исправны, проверьте электромагнитное реле (при наличии в цепи).
5. Провода проверены в последний раз. Очень часто окисление происходит на стыке с кузовом автомобиля. А иногда и вовсе случается банальный обрыв.

Этот же алгоритм можно частично применить и к автомобилям, на которых установлен инжектор.

Но чтобы сравнить и оценить разницу, стоит рассмотреть такие машины.

Инжекторные двигатели

Здесь все несколько сложнее, так как за работу электродвигателя радиатора отвечают следующие устройства:

1. Электронный блок управления.
2. Датчик температуры охлаждающей жидкости.
3. Электромагнитное реле.

Причина, по которой электровентилятор может не работать (или часто слишком сильно включаться), кроется в одном из этих узлов. Конечно, двигатель включается слишком часто, если соты радиатора снаружи или внутри сильно загрязнены, если есть воздушные пробки. Но не включается из-за наличия поломок в системе управления.

Итак, вам нужно найти датчик температуры для диагностики. Он находится в одном из патрубков системы охлаждения двигателя ВАЗ 2107. Если посмотреть на двигатель сверху, то вы найдете его под патрубком, соединяющим топливную рампу с дроссельной заслонкой. Чтобы проверить это, отсоедините клемму и измерьте сопротивление между центральной клеммой и землей. При температуре 20 градусов сопротивление должно быть около 3,5 кОм. Если температура близка к 90 градусам, то сопротивление будет порядка 0,25 кОм.

Если сопротивления нет, или оно значительно отличается от вышеприведенных значений, то явно неисправность датчика, ремонту не подлежит. Цена нового будет примерно 100-200 рублей (в зависимости от аппетита продавца). Но если датчик исправен, а электровентилятор не работает, то нужно проверить его электродвигатель и силовое реле. Если проблем не обнаружено, проведите диагностику проводки.

В данной статье будет подробно рассказано о принудительном вентиляторе ВАЗ 2107. Можно выделить два типа данной конструкции — электрическая и механическая. Любой владелец семерки начинает сожалеть о том, что летом в пробке внезапно выходит из строя датчик включения вентилятора. После такого мероприятия, как правило, начинают задумываться об улучшении конструкции. И есть несколько способов сделать апгрейд.

Способ первый — принудительное охлаждение механического типа

Пожалуй можно так назвать. Вспомните первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдув радиатора происходил из-за крыльчатки, прикрученной к ротору насоса. Точно такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения мало чем отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет обдуваться потоком воздуха. Это снижает температуру двигателя, поэтому внутри может быть довольно прохладно. Летом хорошо — мотор всегда охлаждается, вентилятор постоянно работает, антифриз не кипит.

Но сделайте еще две небольшие доработки и летняя эксплуатация будет просто сказкой:

1. Поставьте пластиковый диффузор, направляющий поток воздуха в соты радиатора.
2. Верхнюю часть радиатора необходимо установить немного ближе к лопаткам крыльчатки. Крепежные изделия изготавливают из небольших полос из твердого металла. Старайтесь, чтобы расстояние от поверхности радиатора до крыльчатки было в пределах 2-4 см.

Эти маленькие хитрости помогут вам улучшить охлаждение ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (именно столько стоит крыльчатка).

Второй способ электрический

Если у вас новая машина, установлены инжектор и электровентилятор, стоит ли портить его принудительной крыльчаткой? Несколько разумнее было бы оставить электровентилятор, но сделать резервный способ включения кнопкой. В магазине приобретите несколько предметов и материалов:

1. Новый датчик (если старый пришел в негодность).
2. Электромагнитное реле с нормально разомкнутыми контактами.
3. Красный провод сечением 0,75 кв. мм
4. Кнопка для установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
5. Термоусадочная изоляция.
6. Розетки типа «мама» и колодка под реле.

Схема подключения представлена ​​на фото. Первым делом выключите вентилятор и поменяйте датчик на его включение. Затем соберите схему.

Обратите внимание, что в новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно горят. Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один — уменьшить ток на клеммах датчика. Для этого в цепь ввести электромагнитное реле. Теперь вероятность выхода датчика из строя снижена. Но шанс выхода из строя реле становится выше. Правда, проще будет его поменять.

Установить кнопку принудительного вентилятора в приборную панель и протянуть от нее два провода — один можно подключить сразу на массу, а второй на выход датчика. Получается, что у тебя контакты кнопки и датчика соединены параллельно. Поэтому при выходе из строя датчика можно кнопкой включить электромагнитное реле.

Третий способ — идеальные вентиляторы

Для улучшения охлаждения ВАЗ 2107 вместо штатного электровентилятора можно использовать более современные. Отлично подходят те, что ставят на автомобили моделей «Калина», «Приора». Особенно хорошо подойдет электрический вентилятор с восемью лопастями. Поток воздуха от него будет гораздо сильнее, следовательно, соты радиатора быстрее остынут.

На части автомобилей предусмотрен электровентилятор для обдува радиатора системы воздушного охлаждения. Включается при установке датчика-выключателя 37101В, который установлен в нижней части правого бачка радиатора. Раньше питание на двигатель вентилятора подавалось через реле. В данном случае использовался датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена и питание электродвигателя осуществляется напрямую через контакты датчика-выключателя. Датчик неразборный — в случае неисправности его необходимо заменить.

рис. один

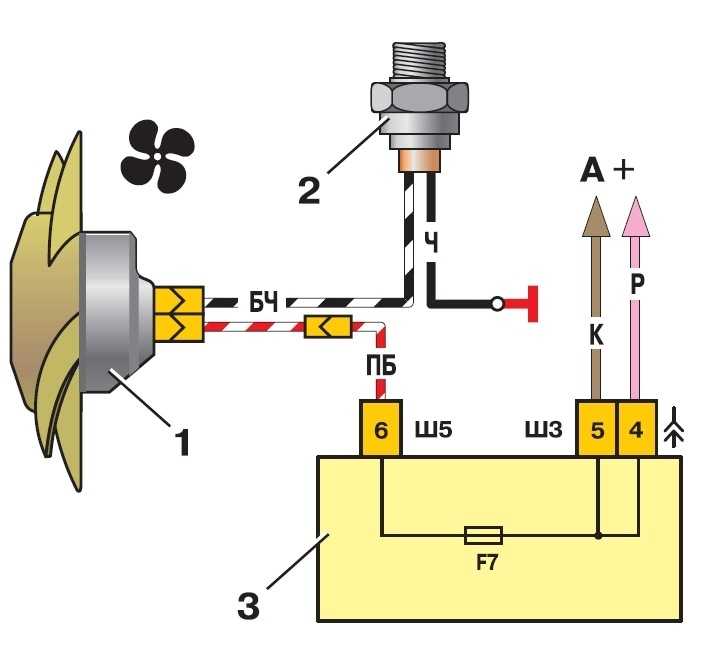

Рис. 1. Схема подключения электродвигателя вентилятора системы охлаждения двигателя

Технические характеристики электровентилятора и датчика 37101Б (ТМ-108).

Номинальная скорость вала Электродвигатель с крыльчаткой, мин-1
Потребляемый ток электродвигателя, А
Температура замыкания контактов датчика, °С
Температура размыкания контакта датчика, °С

Электродвигатель МЭ-272 (или аналогичный) постоянного тока с возбуждением от постоянных магнитов.
