Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099
На чтение 3 мин Обновлено
Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.
При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.
На схеме ниже показано как найти блок с предохранителями.
Сразу под ветровым стеклом блок с предохранителями
Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.
Как открыть блок предохранителей
Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.
Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя
Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.
Извлечение предохранителя из блока
На фото ниже показан внешний вид блока без крышки.
Блок с предохранителями вид сверху
Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.
Предохранитель задних противотуманных фонарей

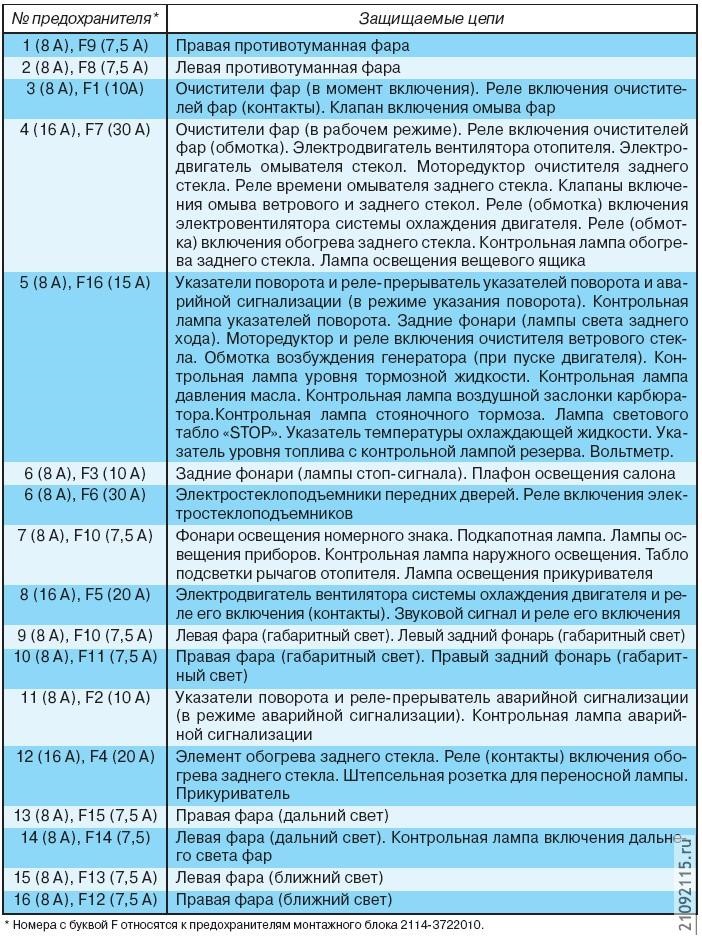

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Реле, клапан и включение очистителей фар |
| F7 | 30 | Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке |
| F16 | 15 | Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр |
| F3 | 10 | Освещение салона автомобиля, свет задних фонарей |
| F6 | 30 | Стеклоподъемники |
| F10 | 7,5 | Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя |
| F5 | 20 | Клаксон |
| F11 | 7,5 | Габаритный свет заднего правого фонаря |
| F2 | 10 | Аварийная сигнализация |
| F4 | 10 | Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель |
| F15 | 7,5 | Дальний свет правой фары |
| F14 | 7,5 | Дальний свет левой фары |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |
Значения реле в блоке:
- К1 — очистители фар
- К2 — поворотники и аварийная сигнализация
- К3 — дворники ветрового стекла
- К4 — контроль исправности ламп
- К5 — стеклоподъемники
- К6 — клаксон
- К7 — обогрев заднего стекла
- К8 — дальний свет фар
- К9 — ближний свет фар
Вы также можете скачать полную схему электрооборудования автомобилей ВАЗ-2108 и ВАЗ-2109 здесь
ВАЗ 2108 | 2109 | 21099
Главная
/ Каталог
/ Lada
/ Лада / ВАЗ 2108 / ВАЗ 2109 / ВАЗ 21099 c двигателями 1,1 / 1,3 / 1,5 / 1,5i / 1,6i литра, книга по ремонту в цветных фото в электронном виде
/ .
Показать содержание книги
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема ВАЗ 21099, предохранители ВАЗ 21099, электросхема двигателя ВАЗ 21099, цветная электросхема ВАЗ 21099, электросхема ВАЗ 2109, предохранители ВАЗ 2109, электросхема двигателя ВАЗ 2109, цветная электросхема ВАЗ 2109, электросхема ВАЗ 2108, предохранители ВАЗ 2108, электросхема двигателя ВАЗ 2108, цветная электросхема ВАЗ 2108, электросхема LADA 21099, предохранители LADA 21099, электросхема двигателя LADA 21099, цветная электросхема LADA 21099, электросхема LADA 2109, предохранители LADA 2109, электросхема двигателя LADA 2109, цветная электросхема LADA 2109, электросхема LADA 2108, предохранители LADA 2108, электросхема двигателя LADA 2108, цветная электросхема LADA 2108
Предохранители
Блок реле и предохранителей расположен в моторном отсеке слева перед ветровым стеклом.
При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей.
Для этого найдите предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.
Примечание:
Схема расположения предохранителей в блоке указана на крышке блока предохранителей.
Обозначения предохранителей
| Символ | Назначение |
| Наружное освещение | |
| Стеклоочистители и омыватели | |
| Аварийная световая сигнализация | |
| Ближний свет головного освещения | |
| Дальний свет головного освещения | |
| Подогрев задних стекол | |
| Передние противотуманные фары | |
| Задние противотуманные фары | |
| Электростеклоподъемники | |
| Подогрев сидений | |
| Звуковой сигнал | |
| Освещение салона | |
| Вентилятор системы охлаждения | |
| Указатели поворотов |
В зависимости от года выпуска, на автомобиле может быть установлен блок реле и предохранителей определенного типа.
Блоки разных годов выпуска имеют предохранители разных типов. Кроме того, блоки реле и предохранителей могут отличаться также в зависимости от комплектации автомобиля (например, при наличии очистителей фар, электростеклоподъемников и т.д.).
Расположение предохранителей, защищающих конкретные электрические цепи, указывается на крышке блока предохранителей. Проверьте прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Замените перегоревшие предохранители и проверьте функционирование отказавших устройств автомобиля.
Примечание:
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки), реле включения фар и реле центрального замка не защищены предохранителями.
1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Открыть капот и снять крышку блока реле и предохранителей, отжав пластмассовые фиксаторы.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся там же, в блоке предохранителей.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока.
Примечание:
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности установите новый предохранитель с требуемым номиналом силы тока.
Внимание:
— Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
— Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.
5. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставьте перегоревший предохранитель в гнезде и обратитесь на сервисную станцию для проверки и ремонта электрооборудования автомобиля.
