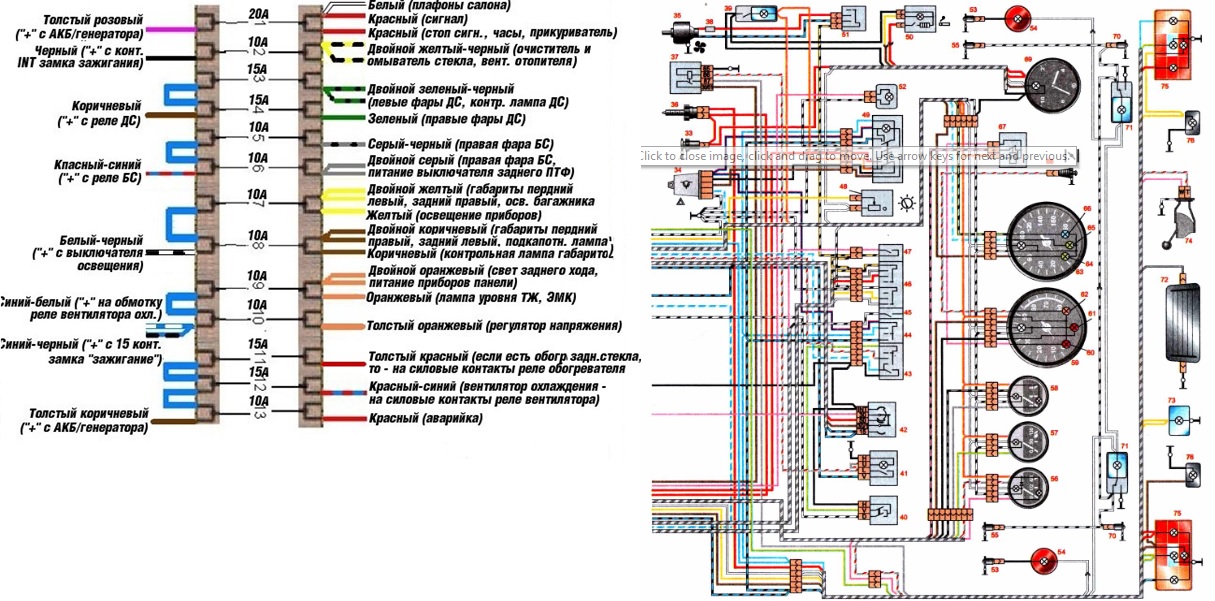

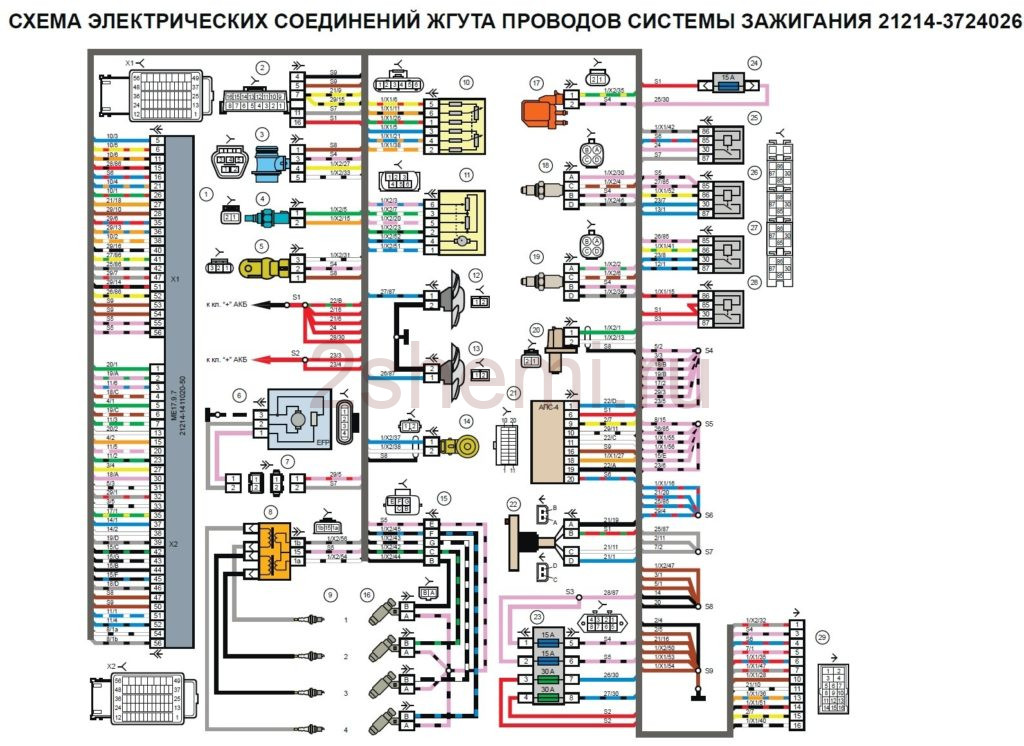

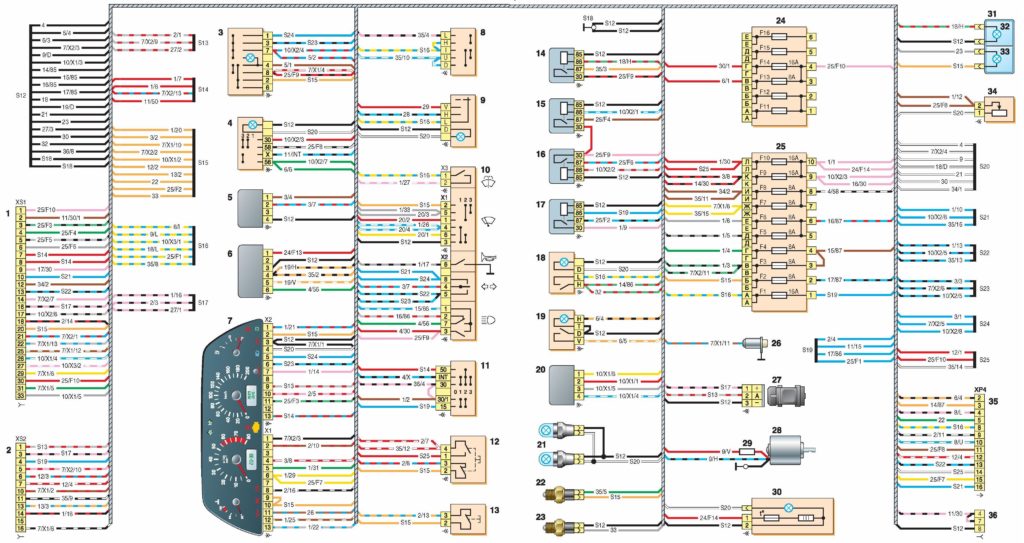

ᐅ Схема электрооборудования автомобиля ВАЗ 21213 «Нива» и модификаций

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки ВАЗ.

На сайте avto-fresh.com вы сможете найти схема электрооборудования автомобиля ваз 21213 «нива» и модификаций фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Другие схемы для ВАЗ:

Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска до 1987 г.
Схема предохранителей и реле ВАЗ 2113, 2114, 2115
Схема блока предохранителей и реле Лада Приора (дорестайл/рестайл)
Схема предохранителей и реле ВАЗ 2106, 21061, 21063, 21065
Жгут проводов для подключения подушки безопасности ВАЗ 2110
Схема электрических соединений двери задка и проводов фонарей освещения номерного знака автомобиля LADA KALINA
Цветные схемы электрооборудования ВАЗ 1118 — 11183 {LADA KALINA}
СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ АВТОМОБИЛЕЙ СЕМЕЙСТВА LADA KALINA В КОМПЛЕКТАЦИИ «ЛЮКС»
Схема предохранителей и реле ВАЗ 2101 (21011 / 21013 / 2102)
Схема электрооборудования ВАЗ-2107, ВАЗ-21072, ВАЗ-21074
Схема электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема предохранителей и реле ВАЗ 2108, 2109, 21099
Электрическая схема автомобиля ВАЗ 2109
Схема электрооборудования автомобиля ВАЗ 2123 / Шевроле Нива
СХЕМА СИСТЕМЫ ВПРЫСКА ИНЖЕКТОРА ВАЗ 2108, 2109, 21099
Цветные схемы электрооборудования ВАЗ 2170 / LADA PRIORA
Схемы электрооборудования ВАЗ 21213
Система управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности R83-02 c контроллером 2111-1411020-61 (Январь-5.
1) или 2111-1411020-60 (M1.5.4N) на автомобилях ВА3-2113. -2114, -2115
Система управления двигателем ВА3 2111 с контроллером 2111-1411020 40 (МР7А) на автомобилях ВАЗ-2113, -2114, -2115
Схема электрооборудования автомобиля ВАЗ 1111 / 11113 Ока

Схема предохранителей ВАЗ 1111 / 11113 Ока
Схема предохранителей и реле Лада Гранта (ВАЗ-2190, 2191)
Схема электрооборудования автомобиля ВАЗ 21214
Схема электрооборудования автомобиля ВАЗ 2121

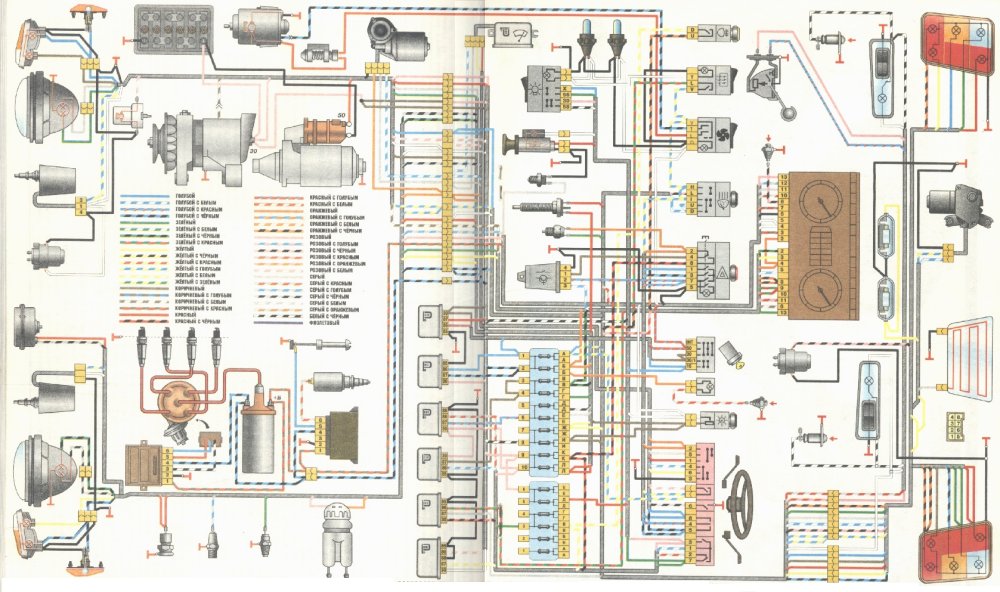

Схема электрооборудования автомобиля ВАЗ 21213
Схема предохранителей и реле Lada Niva (ВАЗ 2121, 4х4 Urban)
Блок предохранителей и реле ВАЗ 2113, 2114, 2115
Схема предохранителей и реле Lada XRAY
Назначение и расположение предохранителей и реле Lada Vesta
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175
Схема электрооборудования ВАЗ-2104
Схема предохранителей и реле Лада Калина (2004-2013)
Принципиальная схема электрооборудования СеАЗ 11116 (с двигателем TJ376QE)

Расположение клемм «массы» элементов электрооборудования автомобиля Lada Largus
Назначение и расположение предохранителей и реле Lada Largus
Схема предохранителей и реле ВАЗ 2120 Надежда
Схема соединений стартера ВАЗ 2101
Электросхема ВАЗ 2101
Схема предохранителей и реле Лада Калина 2 с 2013 года

ближний свет на ниве — ВАЗ

Отключен JavaScript

У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям.

Сообщений в теме: 21

#1

Riko

Отправлено 23.12.2004, 09:57:21

вчера приехал вечером поставил машину все было нормально потом надо было дальше ехать вкулучаю а его и нету (( габариты повороты все работет и дальний работает а ближнего нету что то ((
пока предохранители не смотрел но думаю что они в порядке т.к. все остальное то работает.

а еще до этого пропала аварийка и обогрев заднего стекла (( до сих пор ищу млин ((((
кто нить болел таким же? подскажите плз мож чего знаете чего тама не так?
есть схема 21213 а то у меня токо 2121 на диске. хотя может они одинаковые???

Наверх

#2

BOPOH

Отправлено 23.12.2004, 10:15:44

Мммм… Самые частые глюки с электрикой (если предохранители целы) то это гайка массы под торпедой и 8 контактный разьем. смотри их. и прозванивай цепь начиная с реле.
Вобщем читай тут http://www.niva.auto…ektro/index.htm
там все есть.

Сообщение отредактировал BOPOH: 23.12.2004, 10:16:43

Наверх

#3

BOPOH

Отправлено 23. 12.2004, 10:20:17

пока предохранители не смотрел но думаю что они в порядке т.к. все остальное то работает.
?

Нефакт. там на ближний свет отдельные предохранители. притом на каждую фару свой.
5 и 6 вроде. вероятность что сгорели оба мала но есть.

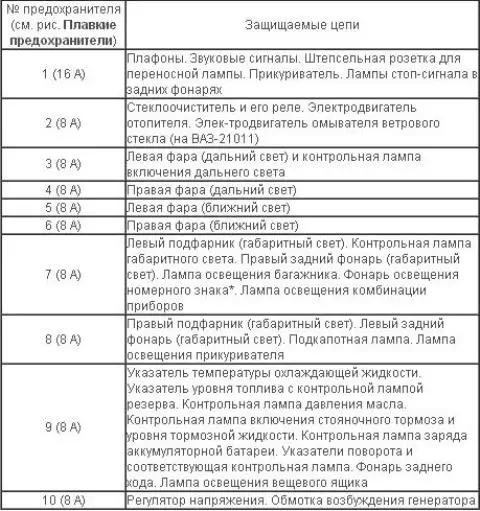

А 9 как раз Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения

Сообщение отредактировал BOPOH: 23.12.2004, 10:22:38

Наверх

#4

Janik

Отправлено 23. 12.2004, 10:42:06

а еще до этого пропала аварийка и обогрев заднего стекла (( до сих пор ищу млин ((((
кто нить болел таким же? подскажите плз мож чего знаете чего тама не так?
есть схема 21213 а то у меня токо 2121 на диске. хотя может они одинаковые???

Посмотрел быстренько по интерактивной схеме 21213. Общее: 9-10 предохранители.

Наверх

#5

Riko

Отправлено 23.12.2004, 11:32:41

короче прозвонил все что мог все звенит млин (( а фары как не работали так и не работают ((
аварийку нашел наверное с ней и обогрев стекла заднего будет пахать )) оказывается предохранитель все таки зараза (( сам целый а контакты разогнуты и предохранитель не сидел плотно сволочь (( карочи сделал а вот свет как не было так и нету (( искал реле но что то не нашел такое ощущение что оно спрятано за общивкой пластиковой слевой стороны (( придется разбирать наверное. замерз как цуцик млин ((

Наверх

#6

BOPOH

Отправлено 23.12.2004, 11:51:55

вот свет как не было так и нету (( искал реле но что то не нашел такое ощущение что оно спрятано за общивкой пластиковой слевой стороны (( придется разбирать наверное. замерз как цуцик млин ((

Проверяй кнопку + — есть-нет, кнопка работает да-нет, потом по проводу до подрулевого переключателя — там проверб контакт, и далее к реле иди. оно там под торпедой. проверяй + на реле есть-нет, + после включения кнопки на выходе реле есть-нет, далее по этому проводу до фары.

Наверх

#7

MonoRAil

Отправлено 23.12.2004, 13:23:16

цитирую по букварю:

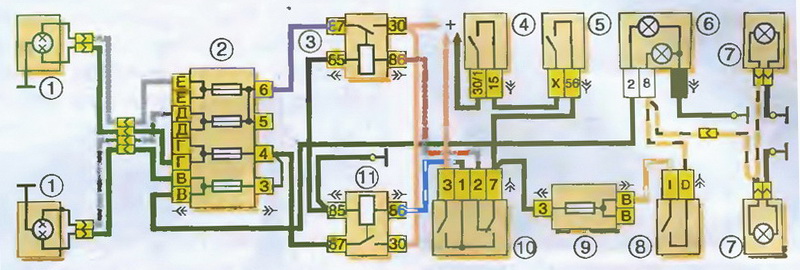

правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением:
1)БЛИЖНЕГО СВЕТА ФАР
2)дальнего света фар
3)обогрева стекла двери задка.

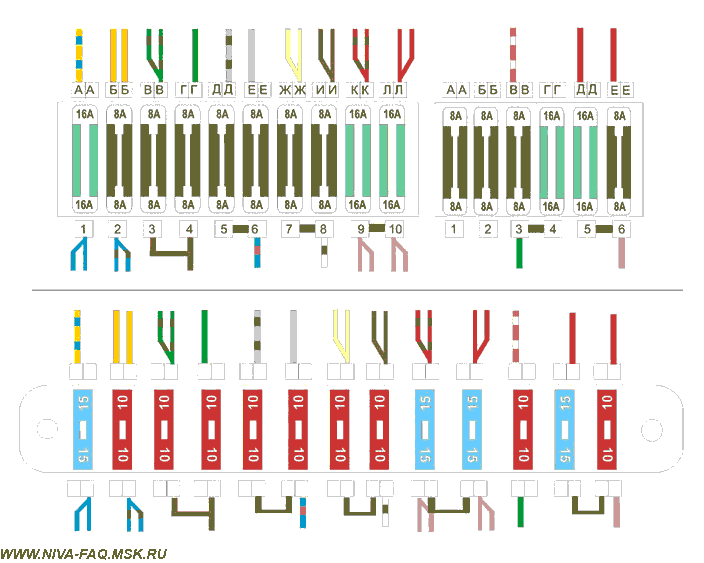

предохранители — 5 (левая фара) и 6 (правая фара), оба на 8А
Раз габариты горят вероятность косяков с кнопкой мала, но все же есть.
Я бы склонился в первую очередь к реле. На морозе бывает гонят. Да и просто так тоже бывает.

Наверх

#8

Riko

Отправлено 23. 12.2004, 14:04:58

кнопка пашет габариты включает выключает вероятность того что один проводок отвалился мала (( скорее всего реле а вот где оно именно чтой то я затрудняюсь млин ((
лана буду искать. гараж бы теплый найтить )) а то на морозе чтой то не очень ищется то ))) ) придется папин москвич на улицу выгонять ))

Наверх

#9

MonoRAil

Отправлено 23.12.2004, 14:21:24

Да уж задача блин. В другом букваре написано, что обе этих релюхи (и дальний, и ближний свет) находтся под панелью приборов слева.
Никому нельзя верить (с) Мюллер
Я больше склонен верить первому букварю. Залазишь под руль и снизу осматриваешь потроха спрятанные за торпедой. Где-то правее руля на одном общем металлическом креплении должно быть три релюшки. Но если вдруг прав второй букварь, тогда снимаешь саму панель приборов, которая со спидометром\тахометром, можно от нее все провода отсоединить, чтоб подальше отвести (только тросик спидометра не надо) и рукой во внутренностях шаришь
Которое из этих реле за ближний свет отвечает определяешь по цвету проводов. К ближнему подходят два розовых, сине-розовый,серо-красный, два черных. К дальнему:два черных, бело-синий, коричневый, розовый. К обогревателю: красно-черный,серый, зелено-красный, два черных. (если какой-нить электрик раньше там все не поменял — но обычно туда не лазят)
Удачи.

Наверх

#10

Janik

Отправлено 23. 12.2004, 15:27:16

Еще переключатель света фар мог полететь, что в рулевой колонке. На 1 контакте — дальний. На 2-ом ближний.

Наверх

#11

Riko

Отправлено 23.12.2004, 15:57:32

да нет ближний включается на кнопке которая габариты включает на подрулевом включатель дальнего света фар.
млин облазил я там под рулем все (( нифига не видю (( вечером в гараж заеду и с переноской гляну

Наверх

#12

Janik

Отправлено 23. 12.2004, 16:23:35

да нет ближний включается на кнопке которая габариты включает на подрулевом включатель дальнего света фар.

Как так на кнопке? Вот включил я ту кнопку. Загорелись габариты. Потом переключаю рычаг управления светом фар, что на рулевом. Появляется ближний. Еще раз рычагом, появляется дальний. Так? Причем у меня так, пока до второго положения включатель габаритов не доведешь, фиг ближний/дальний включишь.

Наверх

#13

Deepdarker

Отправлено 23.12.2004, 18:59:44

12.2004, 17:23″>
да нет ближний включается на кнопке которая габариты включает на подрулевом включатель дальнего света фар.
Как так на кнопке? Вот включил я ту кнопку. Загорелись габариты. Потом переключаю рычаг управления светом фар, что на рулевом. Появляется ближний. Еще раз рычагом, появляется дальний. Так? Причем у меня так, пока до второго положения включатель габаритов не доведешь, фиг ближний/дальний включишь.

кнопка, что включает габариты на два положения: 1- габариты и освещение торпеды, 2- ближний свет фар. под рулем только дальний. у меня, по крайней мере так.

Наверх

#14

Janik

Отправлено 24. 12.2004, 10:13:49

да нет ближний включается на кнопке которая габариты включает на подрулевом включатель дальнего света фар.
Как так на кнопке? Вот включил я ту кнопку. Загорелись габариты. Потом переключаю рычаг управления светом фар, что на рулевом. Появляется ближний. Еще раз рычагом, появляется дальний. Так? Причем у меня так, пока до второго положения включатель габаритов не доведешь, фиг ближний/дальний включишь.
кнопка, что включает габариты на два положения: 1- габариты и освещение торпеды, 2- ближний свет фар. под рулем только дальний. у меня, по крайней мере так.

Ха. А у меня 2-е положение только как «разрешение» для включения. Остальное все через рулевую колонку. У меня нива 21213 2003 г. в. Вот же блин

Наверх

#15

BOPOH

Отправлено 24.12.2004, 10:49:38

Значит так. Кнопка на бороде подает питание на подрулевой переключатель, который переключает либо ближний либо далиний. так что смотреть надо и кнопку и подрулевой, далее реле.
PS При включении дальнего ближний выключается

Наверх

#16

Riko

Отправлено 24. 12.2004, 14:40:13

Ха. А у меня 2-е положение только как «разрешение» для включения. Остальное все через рулевую колонку. У меня нива 21213 2003 г.в. Вот же блин

у тя сделали как на ваз2106 ))

Наверх

#17

MonoRAil

Отправлено 24.12.2004, 18:07:05

Ставьте девяточные вертолеты и будет вам щастье. Правда повозиться немного придется с бибикалкой — переходник мастрячить. Никаких проблем с контактами, рычагов меньше, функций больше….
Я вот думаю на Трупер теперь такие присобачить. Надеюсь, японцы мне за это харакири не сделают
А вообще когда ближний кнопкой включается, имхо удобнее.

Наверх

#18

Deepdarker

Отправлено 24.12.2004, 22:48:31

да нет ближний включается на кнопке которая габариты включает на подрулевом включатель дальнего света фар.
Как так на кнопке? Вот включил я ту кнопку. Загорелись габариты. Потом переключаю рычаг управления светом фар, что на рулевом. Появляется ближний. Еще раз рычагом, появляется дальний. Так? Причем у меня так, пока до второго положения включатель габаритов не доведешь, фиг ближний/дальний включишь.
кнопка, что включает габариты на два положения: 1- габариты и освещение торпеды, 2- ближний свет фар. под рулем только дальний. у меня, по крайней мере так.
Ха. А у меня 2-е положение только как «разрешение» для включения. Остальное все через рулевую колонку. У меня нива 21213 2003 г.в. Вот же блин

у меня 97 год. тоже 21213, но ближний свет включается на бороде. на подрульном только одно положение — включение дальнего света, или для кратковременного включения просто потянуть на себя.

Наверх

#19

Riko

Отправлено 27. 12.2004, 13:42:56

короче нашел я его )) етот чертов ближний свет )) как и предполагалось дело в реле. но по хитрому )) короче когда прозванивал оно выдавало результаты что работает )) по звуку включалось выключалось )) сначала мимо прошел думал где то еще излазил все найти не мог потом опять вернулся к реле и поменял его и оппа все заработало )) короче я когда разобрал реле увидел что оно срабатывает но контакты уже никакие т.е. оно щелкает контакты замыкаются а ток не пропускают обгорели или износились )) в общем надо поменять мне лампы на фарах или реле помощнее поставить т.к. скорее всего из за нестандартных ламп идет повышенный ток и контакты обгорают ((
и в довесок еще прикол )) поставил реле собрал бороду которыю раскидал в порыве страсти включил в первый раз ближний — красотааааа работает )) пошел руки помыл включил второй раз погасла левая фара ((( короче ближнего нету дальний есть (( то ли лампе кирдык то ли предохранителю (( так и ездию одноглазым )) жена прикалывается все встречки тоже одноглазыек типа мода такая )))
в процессе мучений пришел к выводу что надо менять блок предохранителей на волговский и желательно релешки перетащить в более удобное место а то чуть спину не сломал изгибаясь пролазия между рулем и сидением ))) кстати реле расположены справа в глубине на щите моторного отсека ))

Наверх

#20

MonoRAil

Отправлено 27. 12.2004, 17:38:01

Значит таки зарулевский букварь рулит. (это я по поводу расположения). А релюшки все со временем и так и так в других местах окажутся — подожди, еще реле поворотника заглючит, будешь ехать руками махать, повороты обозначать
По поводу волговского блока предохранителей — просвети, чем он лучше/удобнее ? А то я не волговод ни разу…
Зато знаю, что газелевский плафон в салон на крышу над зеркалом — ето весчь! И штурманский свет, и в салоне ночью как днем — супер!

Наверх
