Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

21.02.2018 admin ВАЗ 2115 Ответить на комментарий

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания. И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать. Что делать? Менять моторчик, а, может быть, и весь элемент, так сказать, в комплексе? На самом деле, в первую очередь, следует проверить именно предохранители. Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

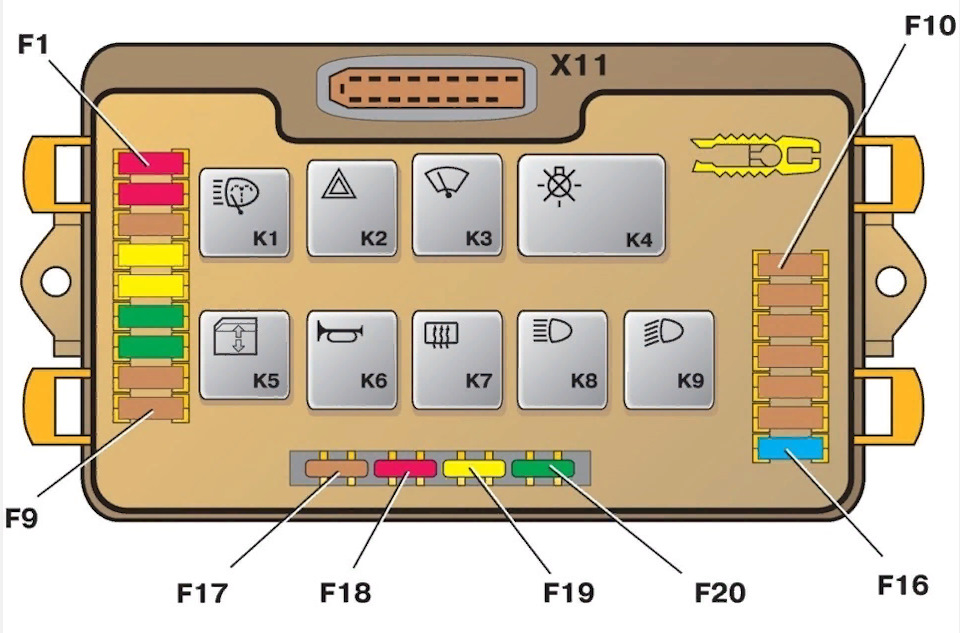

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы. А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену. И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

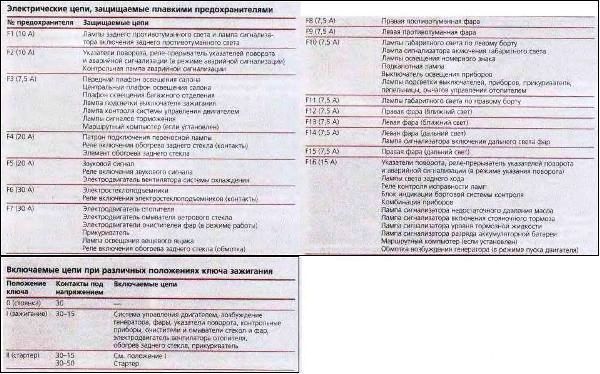

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке. Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема. Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения. Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок.

Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

С этой статьей так же читают:

Предохранители ВАЗ 2115

Электрическая схема автомобилей Самара второго поколения выполнена по одному образцу. Электрооборудование защищено плавкими предохранителями, которые включаются в цепь в отдельных блоках. Все предохранители ВАЗ 2115, 2114 и 2113 разбиты на два блока: один находится в подкапотном пространстве, другой — под консолью в салоне. При поиске причины выхода из строя электроприборов первыми проверяются эти маленькие защитные элементы. Чтобы быстрее ориентироваться и понимать причину поломки, нужно изучить расположение и назначение каждого из них.

Содержание

• Как предохранитель включается в цепь
• Места расположения защитных устройств в 2115
• Типы и особенности предохранителей ВАЗ
• Как найти предохранитель на схеме
• Замена защитного элемента

Вернуться к оглавлению

Как предохранитель включается в цепь

На ВАЗ 2115 потребители, работа которых связана со значительной величиной силы тока, страхуют при помощи предохранителей и реле. Более слабые приборы защищают только плавкие защитные элементы. Предохранители 2115 подключаются к цепи последовательно.

Рассмотрим на примере лампы габаритных огней. Цепь проводов, по которой включается данный прибор, могла бы состоять из непосредственно потребителя (лампочки) и выключателя на комбинации приборов в салоне. Но для защиты проводки во время перегрузок используется плавкий элемент. Это устройство не даёт приводить в негодность электроприборы при нагрузках сверхнормативной величины. Подключение устроено так: цепь принудительно разомкнули и «скрепили» её при помощи контактов предохранителя.

Когда в бортовой сети происходит скачок напряжения (возможно из-за утраты проводом части сопротивления), защитная деталь не даёт большому току дойти до потребителя. Плавкий элемент, который специально делают маленькой толщины, разрушается, и цепь размыкается.

Вернуться к оглавлению

Места расположения защитных устройств в 2115

Чтобы избежать путаницы и упростить водителю задачу при поиске неисправности, все предохранители объединены в единый монтажный блок ВАЗ 2115. Этот блок разбит на два отсека: первый находится под капотом (в левой части возле лобового стекла), а второй — справа от центральной консоли в салоне. Большинство устройств размещены в подкапотном блоке, всего три — в салоне. Эти три элемента отделены, потому как защищают приборы с большими значениями силы тока:

• топливный насос;
• цепи главного реле автомобиля;
• электронный блок управления.

Доступ к салонному блоку защитных устройств обеспечивается путём снятия пластиковой накладки. Она расположена под бардачком справа от центральной консоли приборов. Для её демонтажа следует открутить три фиксирующих самореза.

Большая часть предохранительных элементов вмещает блок предохранителей на ВАЗ 2115 за лобовым стеклом. Для доступа к нему необходимо открыть капот. Пластиковая крышка держится на специальных фиксаторах для удобства снятия.

Под крышкой расположены 20 предохранителей и 9 реле. 16 из этих маленьких элементов включены в электрические цепи отдельных приборов, 4 — запасные.

Вернуться к оглавлению

Типы и особенности предохранителей ВАЗ

Для удобства и упрощения поиска нужного защитного элемента их обозначают разными цветами. Окрас корпуса соответствует значению силы тока. Ведь диапазон силы тока у разных потребителей отличается.

Цвет предохранителя	Значение силы тока
Чёрный	1 А
Серый	2 А
Фиолетовый	3 А
Коричнево-жёлтый	5 А
Коричневый	7,5 А
Красный	10 А
Голубой	15 А
Жёлтый	20 А
Белый	25 А
Зелёный	30 А

Предохранительные устройства с большей номинальной силой тока в автомобиле ВАЗ 2115 не используются.

При этом стоит обращать внимание, что оттенки цветов могут отличаться. Подсоединяется защитная деталь путем вставления в штекер. Контактируют при этом две «ножки» защитного элемента и контакты внутри штекера.

Особенность строения предохранителя в том, что его контакты абсолютно одинаковые. Подсоединять его можно любой стороной.

Вернуться к оглавлению

Как найти предохранитель на схеме

Предохранители можно отследить на общей электрической схеме ВА3 2115. Также они изображены на отдельных схемах жгутов проводов. Отдельный лист в альбоме — схема монтажного блока ВАЗ 2115. На любой из этих схем можно найти место подключения плавкого защитного элемента, который вас интересует.

Рассмотрим это на примере передней фары. В колодку-«маму» лампочки ближнего света вставлен провод, цвет которого на схеме соответствует реальному цвету проводника.

Над ним написаны две цифры, которые показывают, куда этот провод приходит дальше по цепи. Первая цифра означает номер колодки, вторая — номер разъёма. Далее смотрим на соответствующую колодку на схеме панели приборов. Показано, что до переключателя фары контакт подходит через предохранитель 10 А в монтажном блоке.

Плавкие предохранители обозначаются при помощи значка в виде прямоугольника, который пересекается проводником. Этот провод продолжается на схеме в обе стороны и приходит на разъём колодки.

Вернуться к оглавлению

Замена защитного элемента

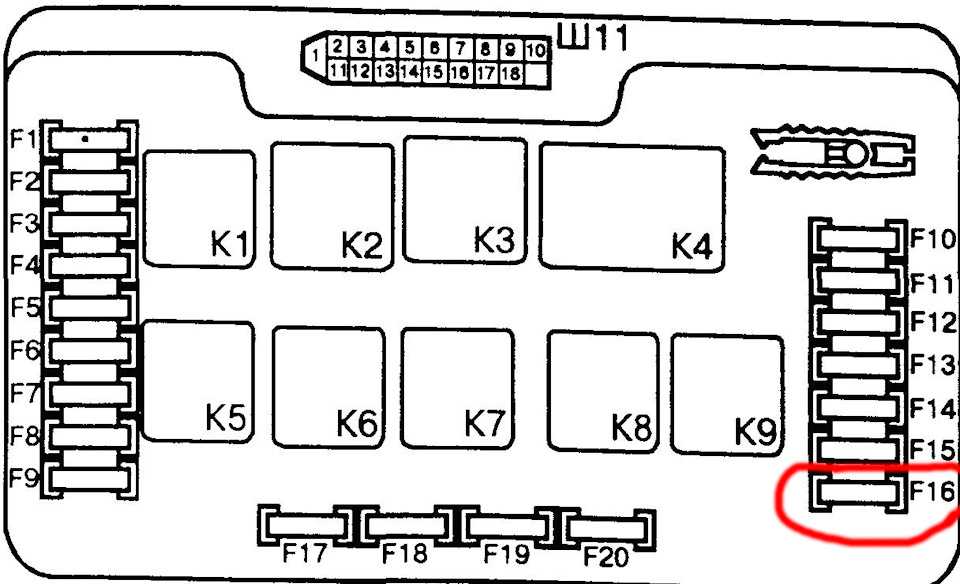

Перед тем как начинать поиск сгоревшего защитного звена, обязательно отсоединяем минусовую клемму от аккумулятора ВАЗ 2115 инжектор. Открываем капот, снимаем верхнюю крышку блока с защелок. На внутренней стороне крышки изображено расположение предохранителей и реле.

В правом верхнем углу блока заготовлен специальный пинцет, при помощи которого нужно вытягивать защитные элементы. Достаем предохранительный элемент, который подозревается в сгорании.
