Реле включения указателей поворота ВАЗ 2108, 2109, 21099
Прерывистый режим указателей поворота (поворотников) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 обеспечивает реле-прерыватель.
Далее представлена полная информация по реле-прерывателю указателей поворота автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.
Реле включения указателей поворота ВАЗ 2108, 2109, 21099
1. Что представляет из себя реле указателей поворота автомобилей ВАЗ 2108, 2109, 21099.

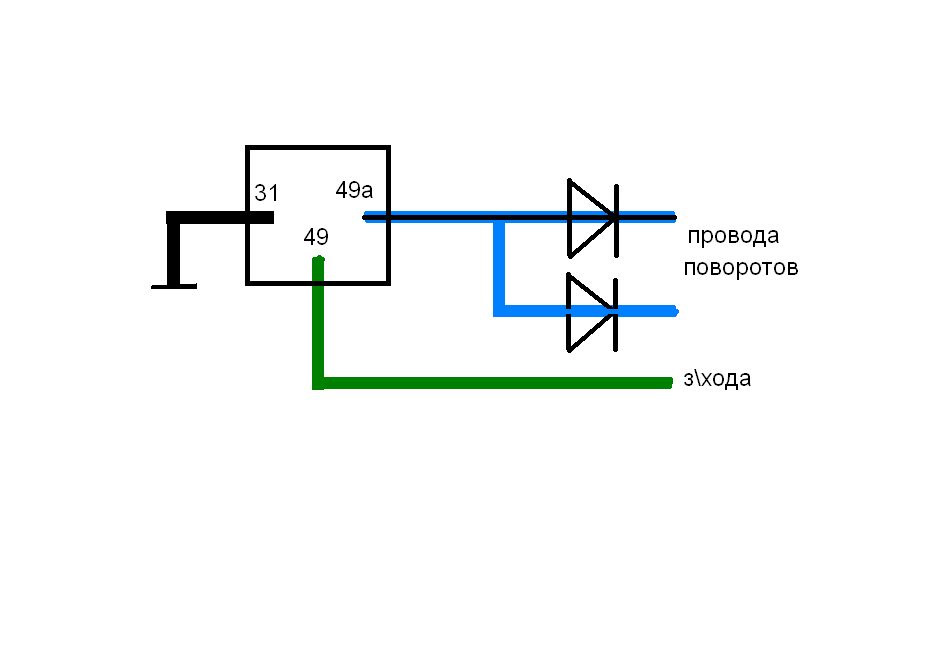

Реле-прерыватель указателей поворота автомобилей ВАЗ 2108, 2109, 21099 электронное. Оно имеет три вывода. Напряжение подается на вывод «49» с колодки Ш3/вывод 2 монтажного блока, выход напряжения с вывода 49а реле (на Ш3/3), «масса» — вывод «31».

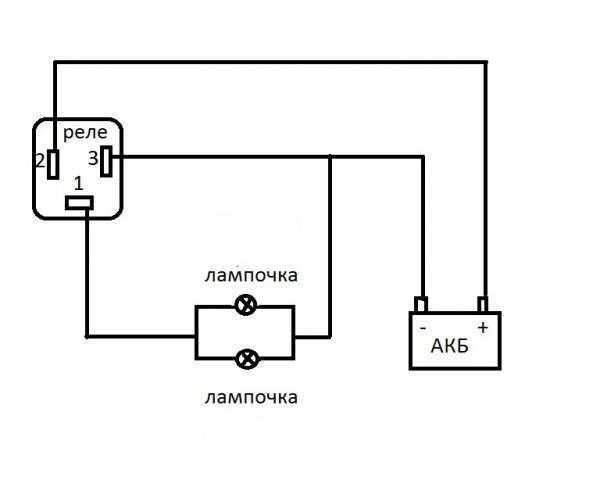

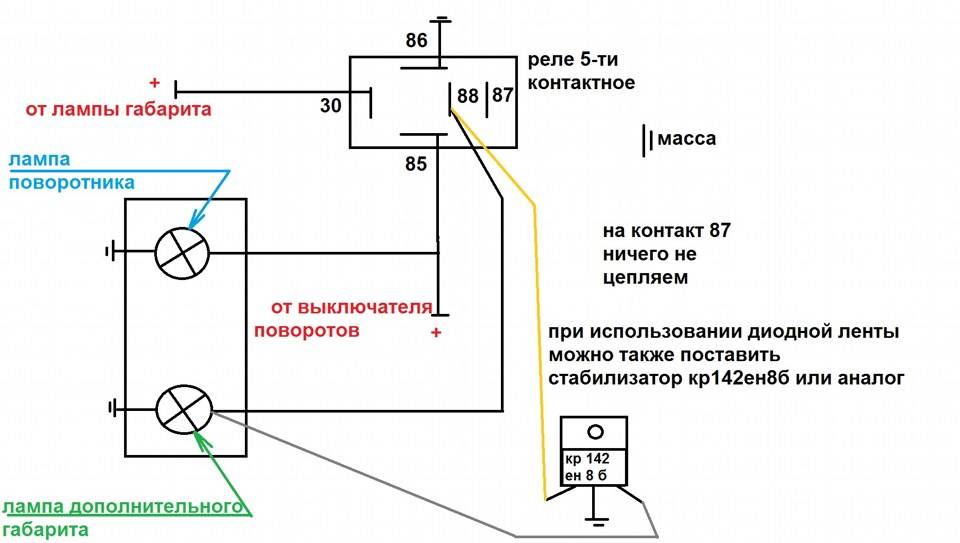

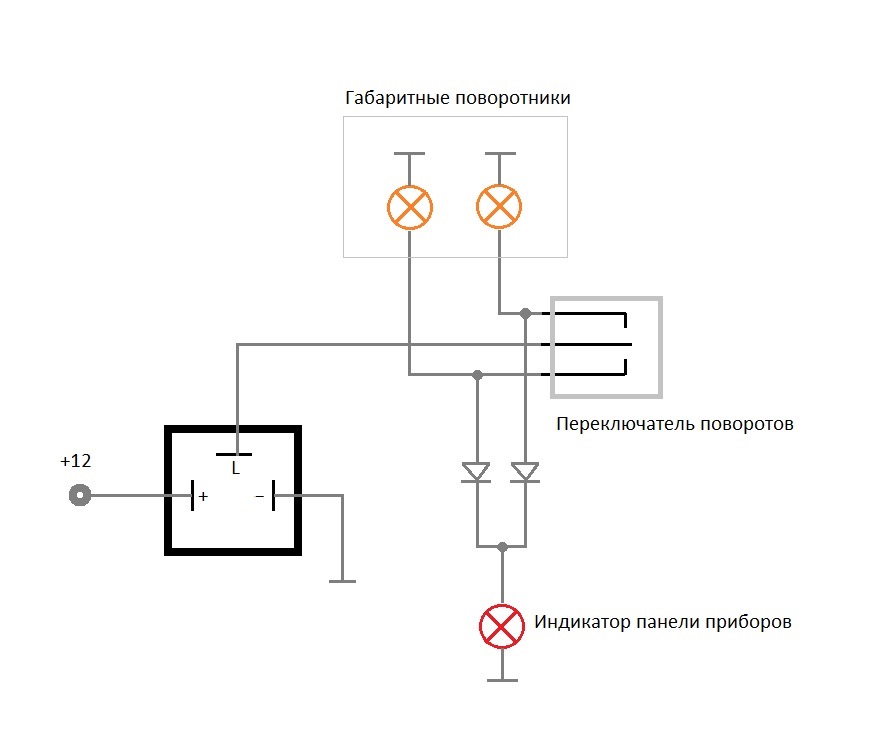

Подробно о подключении реле поворотников на схеме:

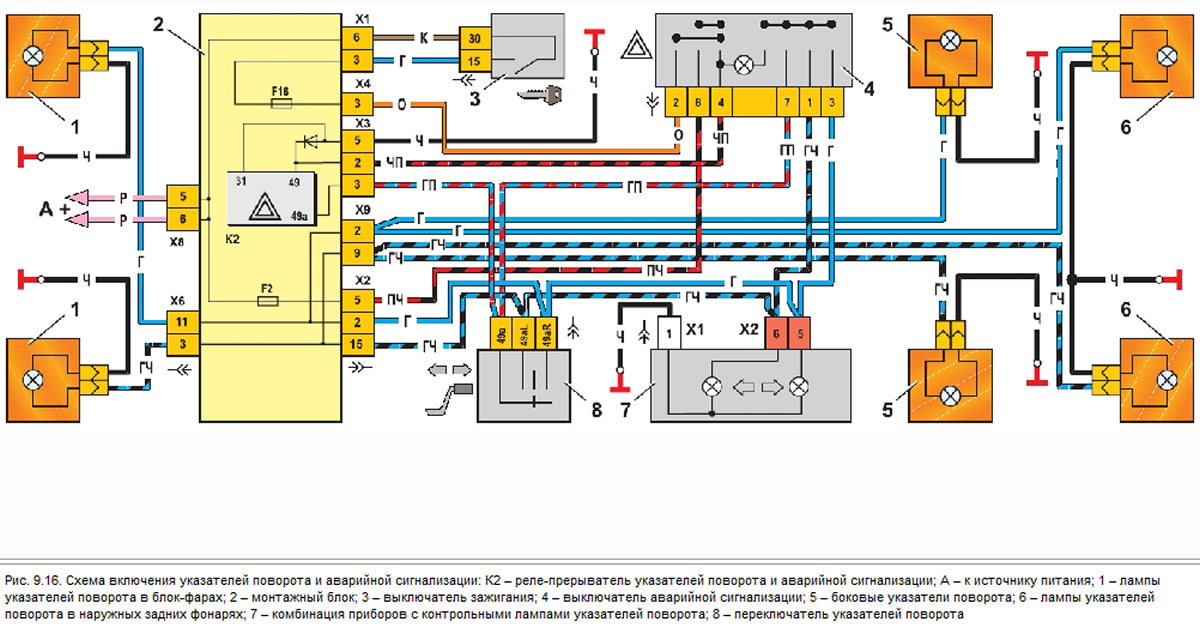

Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 210992. Где установлено реле указателей поворота на автомобилях ВАЗ 2108, 2109, 21099.
Реле указателей поворота и аварийной сигнализации установлено в монтажном блоке. В блоках 17.3722 и 2114 это реле К2.

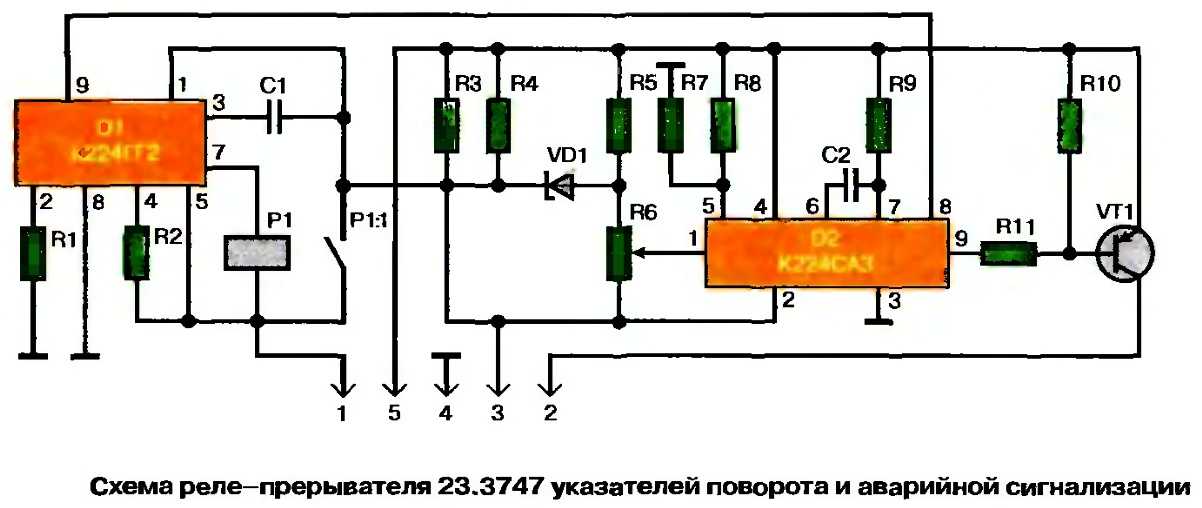

3. Как работает реле указателей поворота ВАЗ 2108, 2109, 21099?
В отличие от электромеханических реле, широко применяемых в электрооборудовании автомобилей ВАЗ 2108, 2109, 21099 реле-прерыватель указателей поворота и аварийной сигнализации электронное (замыкание и размыкание контактов в нем происходит под действием электромагнитного поля).
Частота мигания ламп указателей поворота и контрольной лампы в щитке приборов задаваемое реле-прерывателем 90±30 циклов в минуту. При перегорании какой-либо лампы частота мигания удваивается.
4. Неисправности реле указателей поворота.
Основные неисправности реле поворотников: окисление контактов реле, выгорание электронной начинки в следствие короткого замыкания. Окисленные контакты реле можно зачистить несколько раз вынув и вставив его в монтажный блок. Если проблемы с электронной начинкой (указатели поворота не работают или горят постоянно, не мигая), то заменяем реле новым или заведомо исправным.
См. «Почему указатели поворота горят, но не мигают?».
5. Применяемость реле указателей поворота на автомобилях ВАЗ 2108, 2109, 21099.
В системах электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяются трехконтактные реле-прерыватели указателей поворота и аварийной сигнализации: 43.3747, 491.3747, 493.3747 и аналогичные им разных производителей.
На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем и европанелью (панель 2114) указатели поворота включаются через реле контроля исправности ламп в монтажном блоке.
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099
— Монтажный блок 2114
— Реле зажигания 2108, 2109, 21099
— Реле и предохранители ЭСУД ВАЗ 21083, 21093, 21099
— Схема подключения тахометра ВАЗ 2108, 2109, 21099
— Реле ближнего и света фар ВАЗ 2108, 2109, 21099
— Провода передних фар ВАЗ 2108, 2109, 21099
Подписывайтесь на нас!
Схема расположения предохранителей и реле на ВАЗ 2108, 2109, 21099
Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них обозначает. Часто на автомобиле выходит из строя какая либо электрика, не работают дворники, фары, габариты и др. Первым делом, в такой ситуации, нужно проверить предохранители.
Блок предохранителей находится под капотом у лобового стекла
Блок предохранителей
Нажав на 2 фиксатора снимаем крышку с блока предохранителей
Снимаем крышку блока предохранителей
Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные щипцы, если их нет, то воспользуйтесь пассатижами или плоской отверткой
Меняем предохранители
Вот таблица обозначений предохранителей и реле:
№ предохранителя’ | Защищаемые цепи |
1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (в момент включения).![]() фар (контакты). Клапан включения омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). ![]() |
6 (8 А) FЗ (10 А) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
6(8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
7 (8 А) F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).![]() |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет) |
11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель» |
13 (8 А) F15(7,5А) | Правая фара (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар |
15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
16 (8 А) F12 (7,5 А) |
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
КЗ — реле стеклоочистителя ветрового окна;
К4 — реле контроля исправности ламп;
К5 — реле включения стеклоподъемников;
Кб — реле включения звуковых сигналов;
К7 -реле включения обогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
Предохранитель задних противотуманных фонарей находится под панелью со стороны водителя
Предохранитель задних противотуманных фонарей
FUSES VAZ 2109 2108 21099-AVTOTACHKI
Содержание
- БОЛЬШОЙ БОКАКА И РЕЛЕКА
- Вариант 1
- Опция 2
- Вариант 3
- Дополнительный блок
VAZ-2109 «SPUTNIK», «Популярный блок
Vaz-2109″ SPUTNIK «,« Популярный блок
Vaz-2109 «SPUTNIK». «девятка», выпускается в пятидверном кузове и представляет собой 3-дверную версию ВАЗ 2108. На этой платформе монтировался и ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Эта серия автомобилей выпускалась с 1984 до 2011 года в основном с бензиновыми двигателями (инжекторными и карбюраторными). В этом материале вы найдете описание блоков предохранителей и реле ВАЗ 2109, 2108, 21099 со схемами и примерами исполнения. Выберите предохранитель прикуривателя.
Текущее использование см. в описании на обратной стороне защитной крышки. Возможно разное исполнение блоков, что зависит от года выпуска (соответственно есть блоки старых и новых моделей).
Блок предохранителей и реле
Основной блок с предохранителями и реле расположен под капотом, сзади, в монтажном отсеке слева, под защитной крышкой.
Опция 1
Фото — Пример
Схема
.Предохранитель №12 на 16А отвечает за прикуриватель.
Назначение реле
K1 | РЕЛЕ СВЕДЕНИЯ ФАРЫ | |
K2 | .0046 | Lamp control relay |
K5 | High beam relay | |
K6 | Headlight washer relay | |
K7 | Glass lift power relay | |
K8 | Horn relay | |
K9 | Реле вентилятора | |
K10 | Реле заднего обогревателя | |
K11 | Реле ближнего света |
Фото — схема
Описание
A | 10A Фор -световые шайбы (при включении) РЕЛЕ СВЕДЕНИЯ ФОРВА (Контакты) Фарала. реле (в режиме тревоги) сигнальная лампа |
3 | 10А Фонари задние (стоп-сигналы) Купольное освещение салона |
4 | 20А Резистор заднего стекла Реле (контакты) включения обогрева заднего стекла Розетка переносной лампы Проще |
5 | включи |
6 | Электроподъемники стеклянных дверей 30А Реле стеклоподъемников |
7 | Очиститель фар 30А (в рабочем состоянии) Реле омывателя фар003Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель заднего стеклоочистителя Реле времени омывателя заднего стекла Клапаны включения омывателя лобового и заднего стекол Реле (обмотка) включения электровентилятора система охлаждения двигателя Реле (катушка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа в перчаточном ящике |
8 | 7.![]() |
7.5A Правая туманная лампа | |
10 | 7,5A Light Light Light Light Lampartment Приборные лампы . Лампа прикуривателя Фара левая (габаритный свет) Фонарь задний левый (габаритный свет) |
11 | 7,5A Фара правая (габаритный свет) Фонарь задний правый (габаритный свет) |
12 | 7,5A Правый фар (низкий бал Контрольная лампа включения дальнего света фар |
пятнадцать | 7,5А Фара правая (дальний свет) |
шестнадцать | 15А Указатели поворота и реле-выключатель указателей поворота и сигнализации (по ходу режим индикатора) 9 Обмотка возбуждения генератора (при запуске двигателя) Индикатор уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа давления масла Сигнальная лампа стояночного тормоза Лампа приборной панели «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с сигнальной лампой резерва Вольтметр |
За прикуриватель предохранитель №4 отвечает на 20А.
Relay
K1 | Headlight washer relay | ||
K2 | Relay — turn signal switch and alarm | ||
K3 | Wiper relay | ||
K4 | Lamp control relay | ||
K5 | Реле питания стеклоподъемника | ||
K6 | Реле звукового сигнала | ||
K7 | Эстафет задних стеклов. | ||
а | 10А Правая противотуманная фара | ||
две | 10А Левая противотуманная фара | ||
3 | 10А омыватели фар0002 Форговая реле шайбы (контакты) Файома для фары | ||
4 | Мотор шайбы 20A . реле времени Клапан включения омывателя ветрового и заднего стекол Катушка реле включения электровентилятора системы охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа в перчаточном ящике | ||
5 | 10А Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Фонари задние (фонари заднего хода) Контрольная лампа подачи топлива, давления масла, стояночного тормоза, уровня тормозной жидкости , воздушная заслонка карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Реле стеклоочистителя и мотор-редуктор Обмотка возбуждения генератора (при пуске) Лампа приборной панели «СТОП» Датчики температуры охлаждающей жидкости и топлива | ||
6 | 10A Задние светильники (тормозные светильники) Потолочная лампа для одного кузова лампа Контрольная лампа включения габаритного освещения Лампа приборная и лампа прикуривателя Тумблер световой панели отопителя | ||
8 | 20А Электродвигатель вентилятора охлаждения двигателя и реле включения (контакты) Звуковой сигнал и реле включения | ||
9 | 10А Фара левая (габаритный свет) Фонарь задний левый (габаритный свет) 9 3 3 3 | ||
10 | 10A Фара правая (габаритный свет) Фонарь задний правый (габаритный свет) | ||
11 | 10A Указатели поворота и реле сигнализации (в режиме тревоги) Сигнальная лампа 3 9 00044 | 12 | .![]() |
пятнадцать | 10А Левая фара (ближний свет) | ||
шестнадцать | 10А Правая фара (ближний свет) |
Предохранитель №12 на 20А отвечает за прикуриватель.
Назначение реле показано на схеме.
Отдельно, с внешней стороны блока, на некоторых моделях установлено реле стартера на задней стенке моторного отсека.
Дополнительный блок
Находится в кабине, под панелью справа, в основном на машинах с инжекторным двигателем.
Фото
scheme
transcribed
а | Main relay 15A |
two | 15A power supply circuit (input voltage not switched) |
3 | 15A fuel pump |
Реле | |
K1 | Главное реле |
K2 | Реле электрического топливного насоса |
K3 | 9045 Реле вентилятора системы охлаждения
