Зажигание ВАЗ-2106. Установка, схема и принцип работы

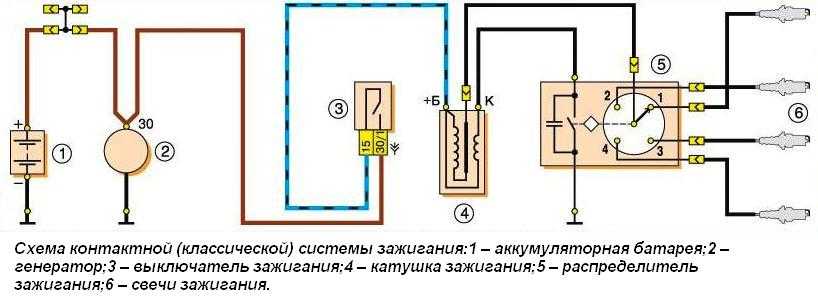

На автомобиле ВАЗ-2106 в основном устанавливается классическая электрическая система зажигания.

На модифицированной модели ВАЗ 21065 устанавливались бесконтактные системы. В классическом виде применяют катушки Б117А, в бесконтактной системе – 27 3705, основное отличие которых заключается в некоторых деталях и данных обмотки. История выпуска знаменитой вазовской «шестерки» ВАЗ 2106 ведет свое исчисление с 1976 года. С самого начала своего выпуска, классика отечественного автопрома, оснащенная двигателем мощность 80 л. сил, стала самой популярной и востребованной моделью среди автолюбителей.

 Замок зажигания ВАЗ-2106

 На автомобиле установлен замок запуска двигателя, характерный для всей линейки вазовских автомобилей, состоящий из трех основных частей: контактной части, противоугонного устройства и непосредственно самого замка.

При выходе противоугонного устройства замка, устройство меняется в полном комплекте. Контактная часть, закрепленная в корпусе зажигания с помощью пружинного стопорного кольца, может быть заменена в отдельном порядке. Установка устройства запуска автомобиля производится под панелью прибора с левой от водителя стороны на кронштейне вала рулевого управления.

 Безукоризненная работа любого автомобиля зависит от безотказной и слаженной работы всех его механизмов. Не последнее место в этом ряду занимает правильная установка системы зажигания. После выхода автомобиля с конвейера, правильный зазор устанавливается специалистами завода. При длительной эксплуатации автомобиля может произойти его сбой, что может повлечь за собой, как одна из причин, к перерасходу топлива, или как одна из основных – автомобиль перестанет заводиться. В этом случае, необходимо будет произвести установку зажигания ВАЗ 2106 согласно заводским техническим параметрам. Это можно сделать самостоятельно, проделав все необходимые работы своими руками, или обратиться к профессионалу, которому знакомы все нюансы правильной установки системы зажигания.

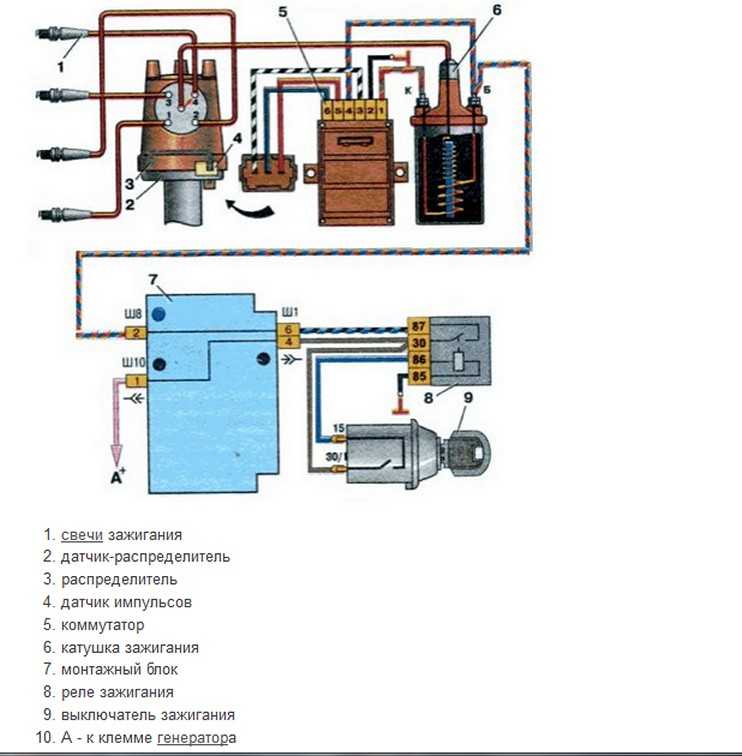

Электронное зажигание ВАЗ 2106

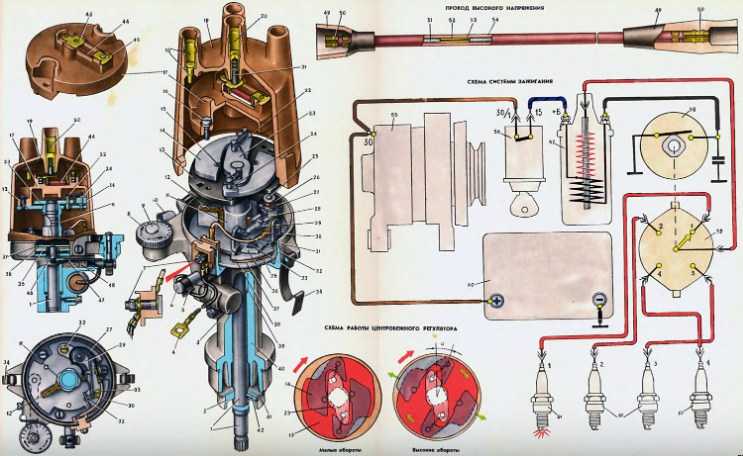

Система зажигания. 1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки; 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки; 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи; 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи; 26. Валик распределителя; 27. Маслоотражательная муфта валика; 28. Шайба; 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя; 40. Боковой электрод с клеммой; 41. Крышка распределителя; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка; 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя пуска двигателя; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника; 63. Распределитель; 64. Свечи; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания; 73. I.Катушка зажигания; 74. II.Свеча зажигания; 75. III.Распределитель зажигания; 76. IV.Схема классической системы; 77. V.Схема работы центробежного регулятора опережения зажигания; 78. VI.Схема бесконтактной системы.

Установка зажигания ВАЗ-2106

 Перед установкой системы зажигания, необходимо проверить величину зазора контактов прерывателя, который должен находиться в пределах 0,35±0,05 мм. Если величина зазора не соответствует  этим параметрам, то необходимо будет произвести его установку с помощью двенадцатигранного гаечного ключа размером 39мм. Правильно выставить зажигание на ВАЗ 2106 помогает контрольная лампа.

Если контрольной лампы в наличие нет, то можно производить установку на искру, подсоединив для этого запасную свечу, что поможет предотвратить выход системы  из строя во время проведения работы. Правильно выставленным зажигание считается тогда, когда искра по I или IV цилиндру проскакивает между первой и второй выпускными метками. Стоит добавить, что в случае окисления контактов прерывателя, контрольная лампа будет гореть постоянно, независимо от положения корпуса распределителя.

 К наиболее часто встречающимся случаям неисправности электронного запуска двигателя ВАЗ 2106 можно отнести: выход из строя шарикоподшипника 900706У в распределителях, особенно последних годов выпуска, которые снабжены диафрагмой вакуум-корректора, поломки крышки распределителя, бегунка и резистора в бегунке.

 Разрушение шарикоподшипника ведет к неравномерной работе двигателя автомобиля на холостом ходу и он перестает работать на полную мощность, при этом стрелка тахометра может «гулять» по всей его шкале, независимо от оборотов двигателя. Создавшееся положение можно исправить, произведя несколько не сложных действий:

1. отсоединить вакуумный шланг от распределителя;
2. завязав на его конце крепкий узел, убрать подальше, чтобы не болтался;
3. прижать с помощью планки тягу вакуум-корректора в соответствие с рисунком 24а, если планка не помещается между изгибом тяги и корпусом, то ее конец делается немного уже, как показано на рисунке 27б;
4. заново произвести регулировку зазора в контактах прерывателя, как было описано выше;
5. выставить угол зажигания +7°30’

Теперь можно ездить как с распределителем зажигания первых выпусков, но стоит учесть, что в этом случае произойдет увеличение расхода топлива приблизительно на треть и увеличится токсичность выхлопа.

Во многом, правильная работа системы пуска двигателя зависит от установленных на нем свечей зажигания. При одном только визуальном осмотре свечей зажигания, можно определить неисправность поршневой группы, систем зажигания и питания. Свеча зажигания, имеющая маслянистую рабочую поверхность, восстановлению не подлежит.

Можно попробовать произвести восстановление свечи, путем установки ее на второй или третий цилиндры хорошо прогретого двигателя или произвести пескоструйную обработку рабочей части. Производить замену свечей рекомендуется после каждых 30 000км. пробега.

Система зажигания ВАЗ 2106 — подробная инструкция

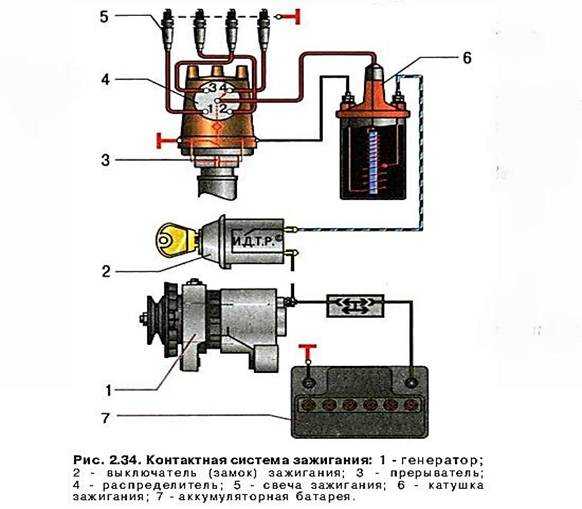

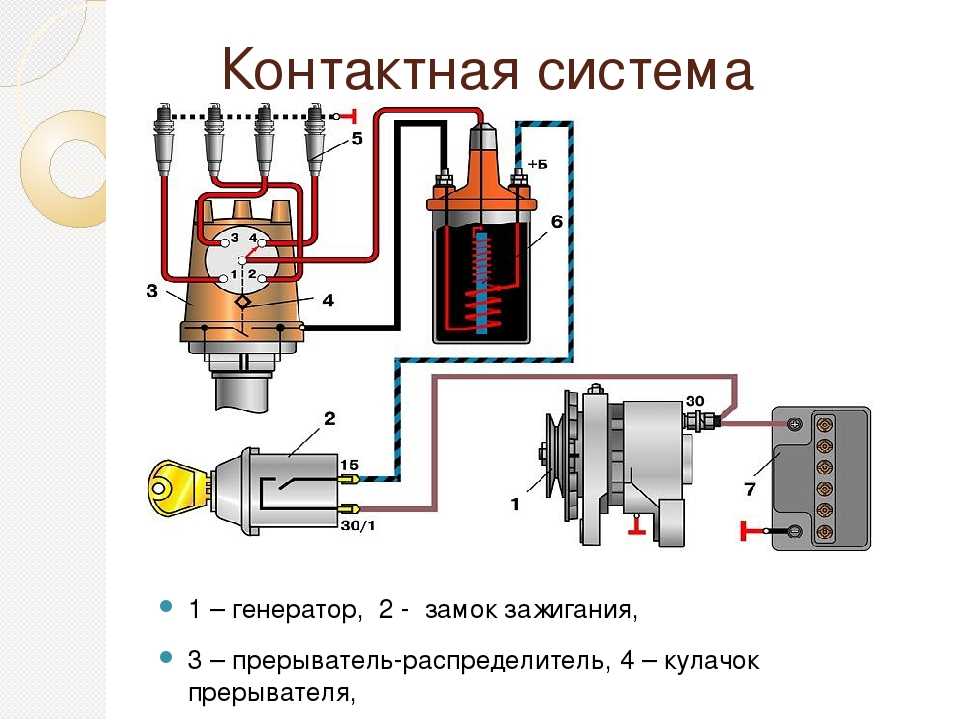

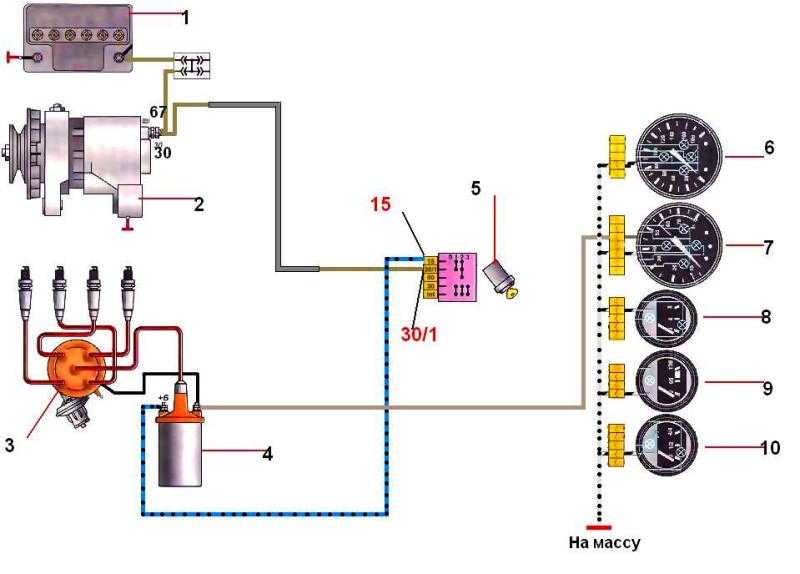

Непосредственно система зажигания автомобиля ВАЗ 2106 на рисунке представлена трамблером (3), бобиной (6), свечными элементами (5), замком зажигания (2), проводами с изоляцией высокого напряжения, которые распределяются на свечные элементы и катушку с трамблера и низковольтной соединительной проводкой.

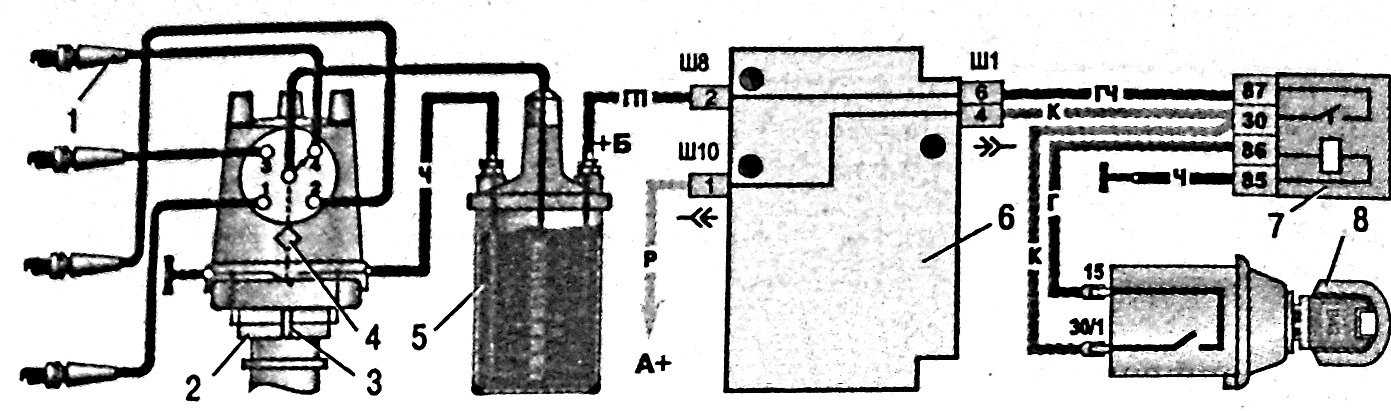

Кроме контактной системы зажигания ВАЗ 2106, в «шестерках» также применяется схема зажигания на транзисторах, которые коммутируют импульс тока и подают его на свечи.

К ним относятся:

1. Прерыватель-распределитель. Изначально на первых моделях до 80-х годов ХХ столетия устанавливался прибор Р-125Б. Он был оснащен октан-корректором механического типа, которым в малом диапазоне регулировалось угловое значение опережения зажигания, но он не был снабжен регулятором вакуумного типа. После этого произошла модернизация систем зажигания и подачи горючего, вследствие чего появился трамблер с регулятором вакуумного принципа действия и совместимый с ним «озоновский» карбюратор.
2. Боббина Б117-А – контурная, с магнитопроводом размыкающего вида, наполненная специальным маслом, герметичная.
3. Свечи А17ДВ или их экспортные аналоги.
4. Замок зажигания ВК347 с гаджетом против угона, действующий по следующему принципу: после того, как ключ зажигания перемещен в позицию III «Стоянка», из корпусной части выскакивает металлический блокиратор, который попадает в специальный паз рулевого вала и не дает ему возможности для вращения.





Для экстренного ремонта системы зажигания автомобиля ВАЗ 2106 требуется иметь в запасе детали, наиболее часто выходящие из строя. Это бобина и конденсатор трамблера, много места они не занимают. К сожалению, ремонту они не подлежат.



При эксплуатации транспортного средства случаются следующие неисправности системы зажигания, которые необходимо устранять для дальнейшего движения на автомобиле.





Неисправность	Способ устранения
Контактная группа с налетом грязи, окисляется или существуют точки пригорания контактов, расстояние между контактами увеличено	Требуется провести чистку контактной группы и провести регулировку зазора
Слабый крепеж или колпачки проводки в низковольтной цепи окислились, обрыв проводной цени или КЗ на корпус автомобиля	Протестировать проводку и их сочленение, заменить участки цепи с повреждениями
Дефект выключателя зажигания (нет замыкания контактов)	Протестировать участок, произвести замену дефектного контактного элемента выключателя зажигания
Конденсатор «пробит», не держит емкость	Произвести замену изделия
Отсутствует напряжение тока в обмотке боббины первичного типа	Произвести замену изделия
Некорректный регулировочный размер в группе контактов трамблера	Установить рекомендуемый размер в группе контактов
Большой износ колодки из текстолита или увеличенный диаметр втулки рычага трамблера	Заменить группу контактов
Дефект подшипника пластины трамблера подвижного типа	Заменить подшипник или полностью трамблер
Свечные элементы зажигания имеют неуверенный контакт в резьбовой части ГБЦ, колпачки свечей от изолированных проводов ВН оборвались или получили окисление; изолированные провода ВН загрязнились или их изоляционный слой имеет повреждения	Протестировать контакты и, если требуется, восстановить сочленения, зачистить или поменять проводку
Уголек крышки трамблера претерпел сильный износ или получил дефект, находится в неконтактном состоянии	Произвести проверку уголька крышки трамблера и, если потребуется, произвести его замену
Потеря или утрата напряжения через сколы, сквозные трещины или точки прогорания в крышке или роторной части трамблера, а также через слой сажи или капли влаги на внутренней полости крышки трамблера	Провести проверку, зачистить крышку от посторонних слоев влаги и сажи, произвести замену элементов трамблера (крышку и ротор), если на них выявлены повреждения
Выход из строя сопротивления в бегунке (роторе трамблера)	Произвести замену сопротивления «бегунка»
Боббина автомобиля имеет наружные или внутренние дефекты	Произвести замену бобины автомобиля
Элементы накала свечей (электроды) запачканы в масле или установлен некорректный зазор между взаимодействующими элементами	Зачистить свечные элементы и провести регулировочные действия по выверке зазора между взаимодействующими элементами
Свечные элементы зажигания имеют наружные дефекты в виде трещин и сколов на изоляторном элементе	Требуется заменить свечные элементы обновленными изделиями
Некорректное подсоединение высоковольтных проводов к контактам на крышке трамблера автомобиля	Подсоединить провода высокого напряжения по соответствующей схеме (1-3-4-2)
Некорректная установка зажигания в транспортном средстве	Протестировать установку МЗ, при необходимости провести его регулировку



Приведенная таблица поможет провести диагностику и устранить возникшие неполадки.
