Как можно сделать дворники быстрее на ВАЗ-2109

Как показывает практика, чем дольше эксплуатируется машина, тем чаще в ней что-нибудь ломается. Особенно это утверждение справедливо для отечественных автомобилей.

В настоящей статье мы расскажем, как сделать так, чтобы дворники работали быстрее на ВАЗ-2109. Отзывы владельцев данной модели говорят об одном – именно система очистки стекол в ней крайне слаба и капризна. Причем нарушение работы происходит обычно достаточно неожиданно – еще накануне все было в порядке, и вот сегодня дворники еле-еле передвигаются.

Само собой разумеется, что с такой неисправностью управлять машиной неудобно, и более того, опасно, особенно в межсезонье, когда практически каждый день с неба или капает дождь либо же валит снег.

Читайте также: Замена масляного насоса на ВАЗ-2109

Содержание

Причины

В реальности причин выхода из строя дворников существует довольно много. И что интересно – ненадлежащий уход за транспортным средством во всех случаях стоит на первом месте. Часто проблема возникает из-за слабости самой конструкции – над ней инженеры Волжского автозавода явно трудились не особо долго и сильно не заморачивались.

Неполадки в работе стеклоочистителей девятки происходят обычно из-за следующих причин:

• разрушение либо же деформация рычагов, приводящих в движение щетки;
• обрыв питающей проводки или же загрязнение, износ контактов в соединительной клемме;
• попадание посторонних предметов в механизм привода – даже небольшой камешек без труда выводит его из строя;
• примерзание щеток к стеклу – достаточно распространенная ситуация в зимний период;
• замыкание обмотки мотора.

Впрочем, это как говорится общие места. В реальности, именно плохой уход за машиной приводит к тому, что стеклоочиститель работает слишком медленно.

Между тем 2109 – это модель, которая требует постоянного присмотра и профилактики.

Слабый электропривод щеток и низкое качество материалов – приводит к тому, что все ломается буквально на раз, стоит только забыть о профилактике на какие-то 2-3 месяца. В итоге набившаяся грязь и коррозия приводят к тому, что стеклоочистители двигаются еле-еле.

Все узлы дворников требуют регулярной смазки, прочистки и ухода. Зимой не забывайте снимать щетки, оставляя транспортное средство на улице. При малейшей неполадке стеклоочистители необходимо ремонтировать – только так удается продлить их срок службы. В противном случае автовладельцу придется регулярно менять ту или иную деталь системы, вышедшую из строя.

Ремонт

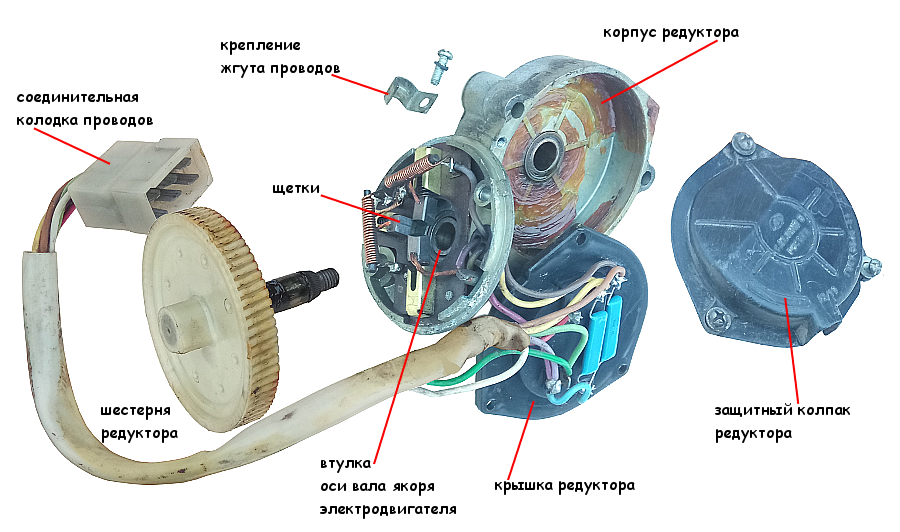

Неисправный механизм понадобится:

• полностью разобрать;
• очистить от ржавчины и грязи;
• осмотреть сервопривод;
• смазать подвижные части;
• собрать и установить на место.

В большинстве случаев этого достаточно. Такие работы проведет даже неопытный автолюбитель. Если это не принесло ожидаемого результата, а никаких других неисправностей вы обнаружить так и не смогли – стоит обратиться к профессионалам. В большинстве случаев попытки самостоятельно разобраться приводят к усугублению положения.

Читайте также: Замена бендикса на ВАЗ-2109

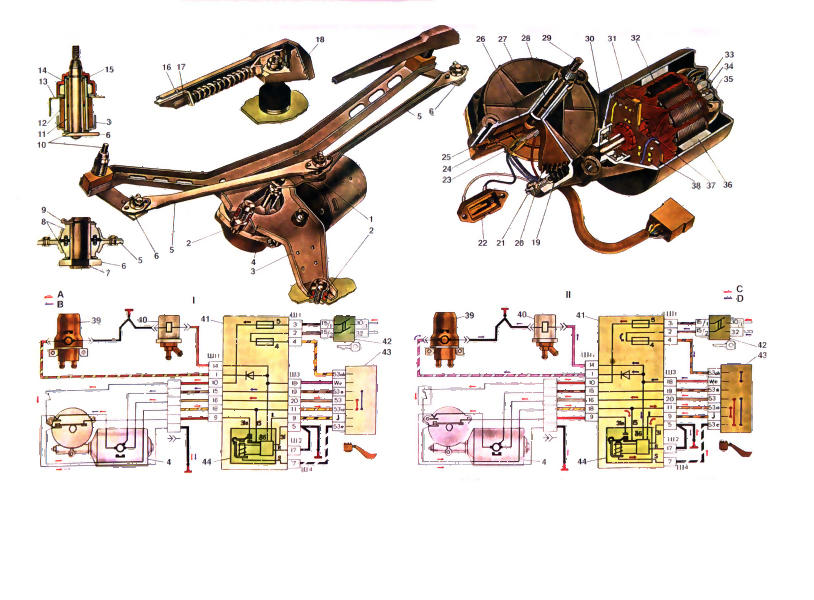

Впрочем, чаще всего из строя выходит электромоторчик или так называемая трапеция. Ремонту ни то, ни другое не подлежит и потому данные элементы просто меняют на новые.

Другие способы ускорить работу стеклоочистителей

Если замедление происходит в основном зимой, советуем заменить смазку на Циатим. Это вещество не боится холодов до минус 60. Причем оно достаточно густое и отлично держится на деталях – одной обработки хватает надолго.

Помните, что перед смазкой следует очистить подвижные элементы от ржавчины и обезжирить. Стоит также использовать Циатим и в редукторе.

Опытные люди советуют для ускорения работы дворников:

• поменять 53 контакт местами с 53b;
• произвести регулировку стеклоочистителей;
• убедиться, что масса, идущая от моторчика хорошо держится.

В последнем случае нужно зачистить не только место соединения, а еще и убедиться, что данный провод надежно крепится к кузову.

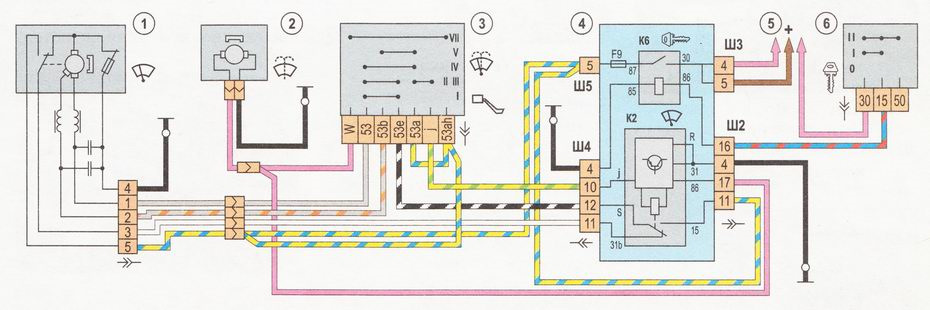

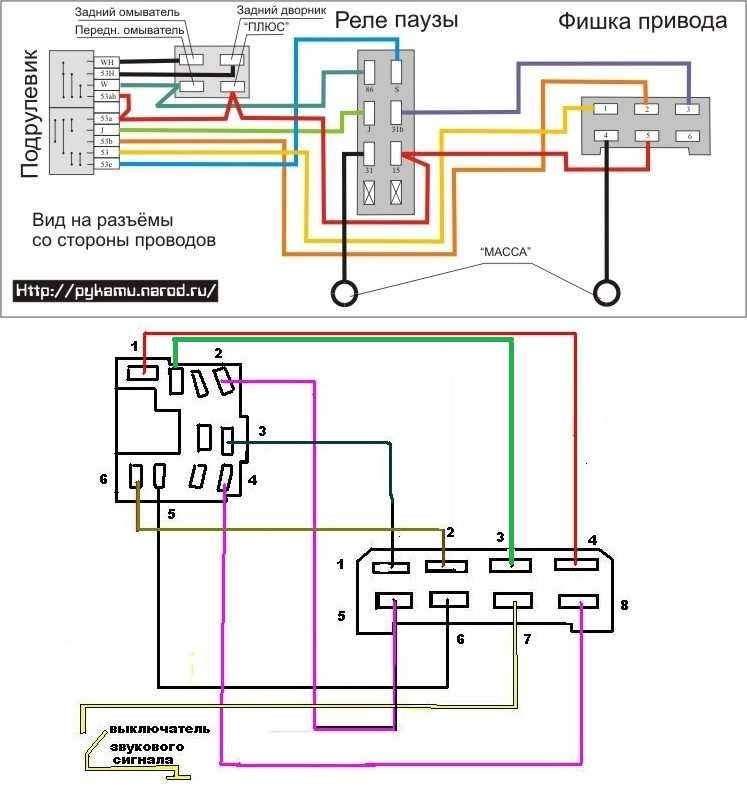

Стоит, в числе прочего, заменить стандартное реле, включенное в схему дворников, на прибор дающий возможность отрегулировать паузу между движениями. Делается это очень просто. В монтажном блоке соответствующий исполнительный механизм располагается в верхнем ряду (третий справа) – его просто вынимают и вставляют новый.

Через реле

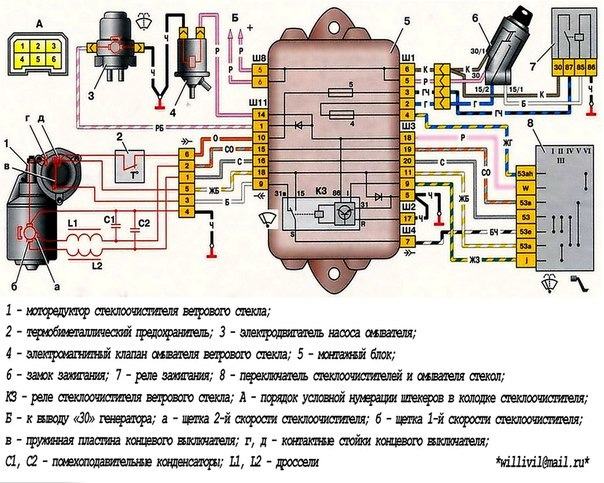

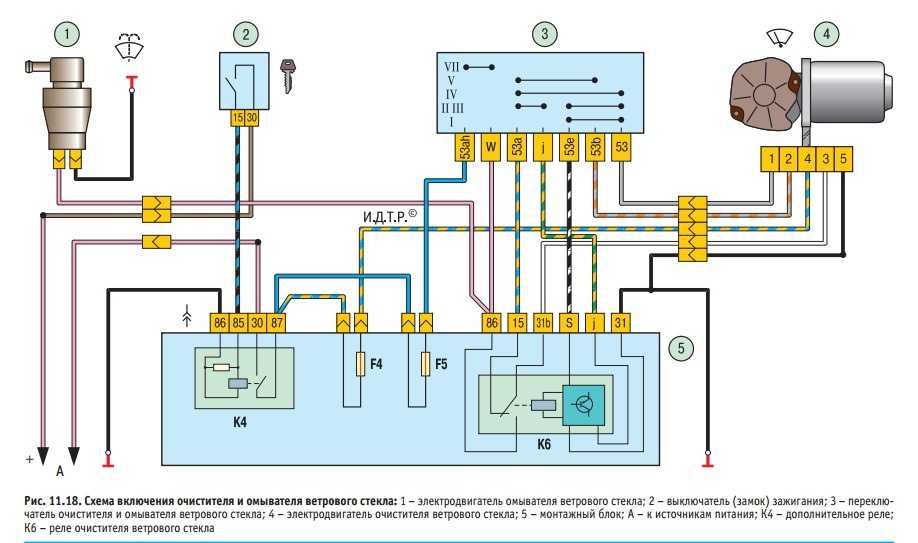

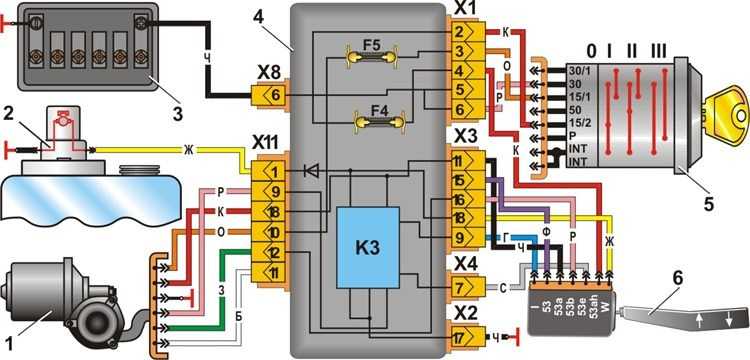

Идея заключается в том, что общая электрическая схема стеклоочистителей снабжается добавочным реле. Это позволяет заметно ускорить работу щеток.

Однако в таком случае останутся доступными только два режима работы дворников:

• прерывистый;
• ускоренный постоянный.

Читайте также: Замена крана печки на ВАЗ-2109

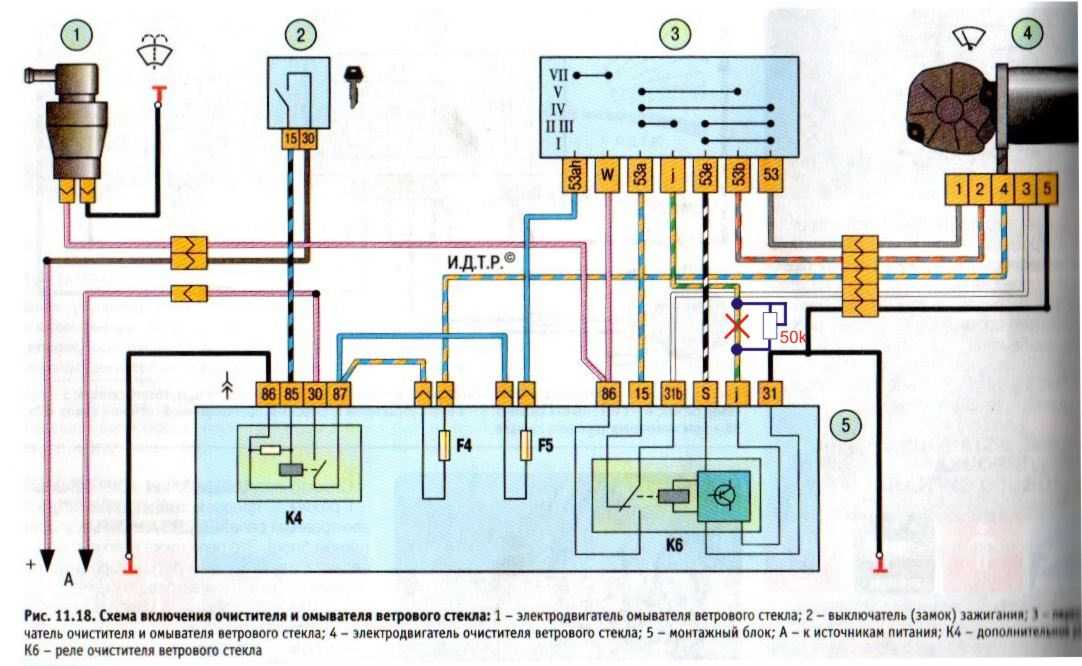

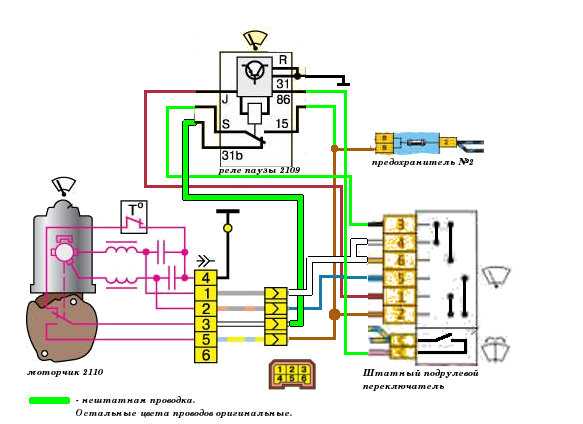

Новое реле устанавливают на разрыв существующего разъема. Для него приобретают дополнительную колодку – провода к ней идут от монтажного блока и далее следуют к двигателю стеклоочистителей. Потребуется еще реле на 5 контактов и розетка под него.





Как вам статья?

Как увеличить ход правого дворника на Ваз 2108-09-099, LADA SAMARA

Как увеличить ход правого дворника на ЛАДА Самара.

---

Зачем увеличивать ход правого дворника? Меня всегда раздражала недочищенная область на ветровом стекле, в виде «зуба», но не на чем было экспериментировать.

Так как электропривод стеклоочистителя в моём авто стал потихонечку умирать, то приобрёл новый привод с трапецией в сборе. Идея такой доработки закрадывалась давно, и вот!

За подопытного пошла новая трапеция.



Снял кронштейн поводка правого дворника и разметив на нём линию реза, распилил его болгаркой. После чего соединил обе половинки обратно, кусочком листовой стали толщиной 1,5 мм и саморезами с пресс шайбой. Длина кронштейна после соединения составила 48,6 мм.



После сборки трапеции на неё был установлен редуктор, от старого привода, для проверки хода. Оказалось не зря — короткая тяга своим углом стала задевать раму трапеции.



Угол тяги подправил болгаркой, после чего трапеция была установлена на авто..и вот что получилось!



Было очень трудно заново отрегулировать дворники, т. к. угол хода уже изменён. Результат меня, конечно, порадовал, но были и минусы..( Дело в том, что правый дворник стал парковаться у самой резинки ветрового стекла. На первой скорости (реж. I и II) всё было хорошо, но на второй скорости (реж. III) дворник стучал по уплотнителю ветрового стекла. Решение было переставить поводок на один шлиц выше. Так я и проездил некоторое время, тестируя доработку.

Дождалась своей очереди и вторая трапеция (заводская). Проделал с ней тоже самое, но сделав кронштейн ещё чуть короче. В место соединения саморезами решил проварить сваркой, но при сварке что-то пошло не так и кронштейн стал ещё короче, чем планировался. Его длина составила 46,95 мм. Тягу естественно пришлось подпиливать, но не только сбоку, но и снизу.



Так же пришлось подрезать угол самой рамы.
(На раме отмечены положения кронштейна: красная линия – стоковое положение, чёрная – после укорачивания.)



После установки трапеции на авто, снова встретился с проблемой – правый дворник стал парковаться чуть ниже резинки, а переставив поводок на один шлиц выше, дворник стоял уж слишком высоко. Было принято решение удлинить тягу. Она была разрезана пополам и удлинена (по месту) примерно на 0,8 мм и соединена квадратным прутом 8 х 8 х 110 мм.





Вот собственно и результат!





Этим результатом Я абсолютно доволен!





PS: Можно ли ускорить дворники?

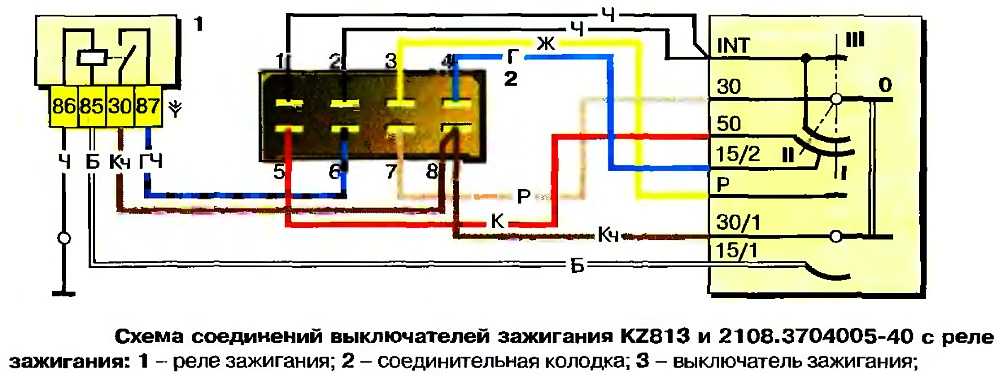

На просторах интернета есть такой МИФ о том, что можно ускорить работу привода стеклоочистителя лобового стекла тем, что через дополнительное реле подавать «+» не через реле зажигания, а напрямую с АКБ! Честно сказать – Это МИФ! Проверил лично!

Тем не менее, Я заморочился тем, чтобы при желании менять скорость с первой на вторую в режиме I . Покумекав, набросал такую вот схемку, на трёх 5и контактных реле, по которой и спаял себе релюшки, хотя можно было обойтись и одним реле.

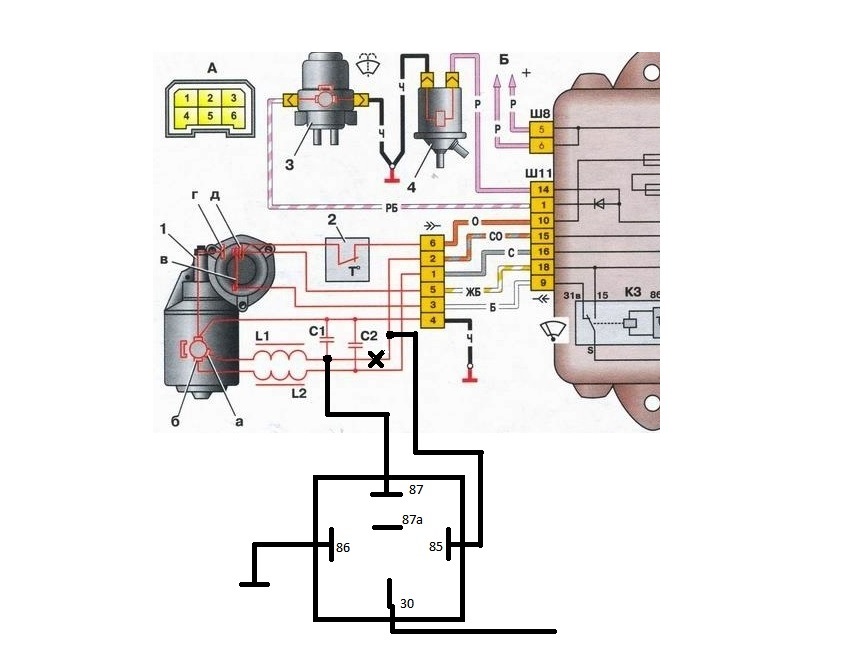

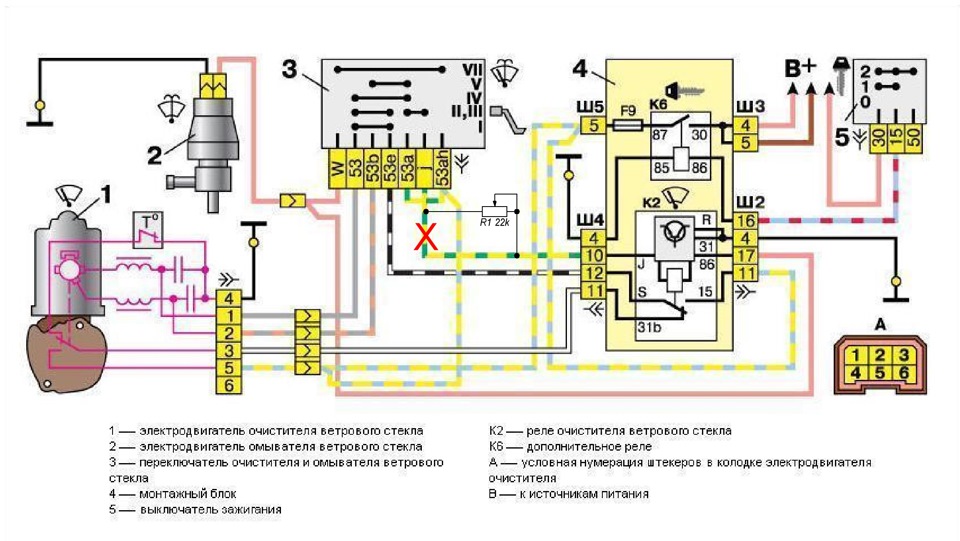

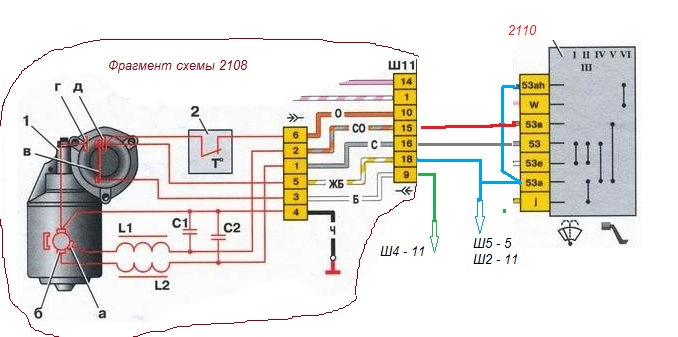

Данная схема устанавливается в разрыв проводов 1 и 2 , идущих непосредственно к обмоткам «а» и «б».

• При выключенной кнопке SA вся схема работает в стоковом режиме.
• При включенной SA:
• Через реле КМ1 «+» переводиться с обмотки «а» на обмотку «б». (Реж. I и II)
• Реле КМ2 прерывает «+» от подрулевого переключателя к обмотке «б», и при появлении на нём сигнала включает реле КМ3
• Реле КМ3 подаёт «+» на обмотку «б» напрямую, минуя подрулевой переключатель. (Реж. III)

Схема работает отлично, хотя и есть минусы! Куда же без них!

• При включенной схеме, режим II по сути есть режим III .
• При включенной схеме дворники слегка пролетают своё парковочное место.
• При включенной схеме, в режиме «на себя» дворники в место 3х взмахов делают 4-5 .
• Тем не менее, результат меня вполне устраивает!



Вот, в общем, то и всё!

Спасибо за внимание!



Зотов Алексей

г.Самара
