Схема затяжки головки блока цилиндров: Затяжка болтов головки блока цилиндров: порядок, усилие
Моменты затяжки ГБЦ ВАЗ 2107
Собирая головку блока цилиндров после замены прокладки или ремонта ГБЦ важно затянуть болты с усилием, рекомендованным автопроизводителем. Но в разных инструкциях предлагается использовать две разных схемы затяжки ГБЦ ВАЗ-2107 динамометрическим ключом. Разбираемся, в чем их отличие, и как все таки производится затяжка головки блока на ВАЗ 2107, и с какой силой.
Содержание:
В таблице ниже представлены оба варианта схемы моментов затяжки ГБЦ на “классике” ВАЗ, в зависимости от типа болта. Потому что для классических болтов нужно всего два прохода, а вот современные торсионные, из-за своих свойств, потребуют четырех проходов. В статье рассмотрим все более детально.
Тип болтов | Схема и моменты затяжки болтов головки блока цилиндров ВАЗ-2107 |
---|---|
Классические болты | Во время первого прохода затяжка болтов составляет 4,0 кгс/м. При втором проходе |
Торсионные болты с упругой деформацией | На первом проходе затягиваем болты с моментом 2,0 кгс/м. При втором проходе затягивать необходимо с усилием 8 кгс/м. Во время третьего прохода докручиваем все болты на угол 90 градусов. За четвертым еще раз нужно докрутить все болты на 90 градусов. Болт №11 размером М8х45 затягиваем с моментом 3,8 кгс/м. |
Почему важна правильная затяжка ГБЦ ВАЗ-2107?
Если Вы провели замену прокладки головки блока цилиндров, а кроме капремонта, это практически единственная причина разбирать ГБЦ, то точная последовательность и момент затяжки ГБЦ ВАЗ-2107 критично важны для корректной работы двигателя. Потому что любые несоответствия в посадке клапанной крышки приводят к проблемам в процессах мотора.
Если головку блока цилиндров ваз-2107 не дотянуть, то части мотора будут недостаточно прижиматься друг к другу, даже несмотря на наличие прокладки. Как результат — падение компрессии и прогорание прокладки. Также рабочие газы из цилиндров могут попасть в каналы системы смазки или охлаждения и привести к попаданию этих технических жидкостей в камеру сгорания. А это уже очень плохо — антифриз в масле приведет к недостаточному смазыванию деталей двигателя со всеми вытекающими последствиями.
Антифриз в моторном масле ВАЗ 2107
Следы прогорания прокладки ГБЦ на блоке цилиндров ВАЗ 2107
Перетянуть крышку ГБЦ тоже нельзя — так можно ее повредить. В ней или сразу появятся трещины, или возникнет напряжение, которое приведет к этому в будущем. Также распространенное явление – разрыв болтов и срыв резьбы.
Если в одном месте перетянуть болты, а в другом недотянуть, то ГБЦ автомобиля ВАЗ-2107 или ее крышку может покоробить. Это приведет к зазорам, которые не компенсирует прокладка. Результат — такой же, как при недотянутых болтах.
Моменты затяжки головки блока ВАЗ-2107 на карбюраторном и инжекторном двигателях
В большинстве своем “семерка” оснащалась карбюраторными моторами разных модификаций. Причем самой распространенной версией был мотор 1,5 литра на 77 л.с. Хотя выпускались и модификации 1.3, 1.4 и 1.6 литра. Принципиальной разницы момент затяжки гбц ваз 2107 инжектор и карбюратор не имеет.
Порядок затяжки болтов ГБЦ на моторе ВАЗ 2107
Головка блока цилиндров инжекторного двигателя конструктивно отличается только увеличенными “окнами” каналов впускного коллектора, потому что инжектору нужно чуть больше воздуха, чем карбюратору. Но усилие затяжки ГБЦ ВАЗ-2107 для таких моторов будет таким же.
В руководстве по эксплуатации автомобиля ВАЗ “семерки” указаны четкие данные. Во-первых, важен порядок затяжки (см. картинку). Во-вторых, сначала вы наживляете болты вручную, а потом дотягиваете в два этапа болты №1-10 с силой, указанной в таблице (в ньютоне и килограмм на метр). Болт №11 дотягивается последним, за один подход, с усилием 3,8 кгс/м.
Этап затягивания | Номинальный момент, Н·м (кгс/м) | Минимальный, Н·м (кгс/м) | Максимальный, Н·м (кгс/м) |
---|---|---|---|
Предварительный | 39,2 (4,0) | 33,3 (3,4) | 41,16 (4,2) |
Окончательный | 112,7 (11,5) | 95,94 (9,79) | 118,38 (12,08) |
Внимание! Затяжка ГБЦ ВАЗ-2107 производится только динамометрическим ключом. Лишь так можно четко соблюсти определенное усилие. Да, Вы без труда найдете отзывы “обхожусь без динамометрического ключа, кручу всегда обычным”, но закручивание по ощущениям никогда не даст вам нужной точности. О последствиях недостаточно затянутой или перетянутой крышки ГБЦ мы написали выше.
Затяжка головки блока цилиндров ВАЗ 2107 — второй вариант
На некоторых более новых “семерках” для прикручивания ГБЦ использовались не обычные болты М12х120х1.25, а торсионные — М12х115х1.25. Поэтому кроме первого варианта последовательности и степени затягивания есть и еще один вариант с данными силы затяжки ГБЦ ВАЗ-2107. Сам процесс выглядит следующим образом:
- Этап 1. Затяжка болтов моментом 2,0 кгс/м.
- Этап 2. Вторая затяжка с моментом 7,5-8,5 кгс/м.
- Этап 3. Доворот каждого болта на 90 градусов.
- Этап 4. Еще один доворот всех болтов на 90°.
- Этап 5. Закручиваем болт №11 с усилием 3,8 кгс/м.
Разные болты и степень затяжки ГБЦ ВАЗ-2107. В чем отличие
На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.
На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1. 25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.
Болт ГБЦ старого образца
Торсионный болт ГБЦ нового образца
Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами. Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.
В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.
Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.
Судя по отзывам автовладельцев, очень часто выкрутить их удается только наварив гайки на 19. Поэтому многие стараются найти именно болты старого образца, с которыми меньше неприятностей.
Советы по затяжке и распространенные ошибки
- Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
- Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
- При необходимости деталь нужно очистить от загрязнений.
- Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
- Отказ от использования динамометрического ключа чреват неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.
Спрашивайте в комментариях. Ответим обязательно!
Момент затяжки болтов ГБЦ – основные проблемы и советы по их устранению
Головкой блока цилиндров (или сокращенно ГБЦ) называется одна из самых важных комплектующих всей системы двигателя вашего автомобиля. Сам по себе процесс ее затяжки довольно прост, так же как и промывка системы охлаждения двигателя. Для качественного выполнения работы потребуется только специальный набор инструментов и сами болты ГБЦ.
Оглавление:
1 В каких случаях необходима затяжка головки цилиндров?
2 От чего зависит момент затяжки болтов?
4 Для чего применяется протяжка болтов ГБЦ?
5 Видео: затяжка головки блока цилиндров
В каких случаях необходима затяжка головки цилиндров?
Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.
Совет: ремонтируя замок зажигания на ВАЗ-2107, обязательно проверьте дальнейшую работу двигателя. Замена любого элемента, связанного с работой движка, сильно влияет на состояние и эксплуатацию головок цилиндров.
Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами.
Протечка смазки происходит по разным причинам. Выделим основные из них:
- Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
- Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.
Совет: не пытайтесь просто поменять прокладки в блоке цилиндров. При неправильно выставленном усилении они все равно будут стираться с той же скоростью, что и ранее использованные образцы.
От чего зависит момент затяжки болтов?
При оказании определенного усилия при затягивании ГБЦ нужно учитывать следующие факторы:
- Наличие смазки между резьбой в отверстиях и самими болтами. Чаще всего используется смазка, состоящая из невязких типов моторных масел.
- Текущее состояние отверстий в блоке цилиндров, резьбы и самих болтов. Если вы заметили, что один из болтов деформирован или резьба засорена, то сразу же прекратите затяжку, замените болт и очистите отверстие в блоке цилиндров. В противном случае будет недостаточно сильно закреплять прокладку, и смазка продолжит течь из двигателя.
- Используются при затяжке новые болты или они уже использовались. Новые болты имеют более высокое сопротивление, в результате значение момента затяжки сильно искажается. Если вы самостоятельно выставляете усилие, то обязательно проведите 2-3 цикла затяжки и раскручивания болта до упора. Затем выставите момент и затяните болт только на 50% от возможного максимального значения момента затяжки.

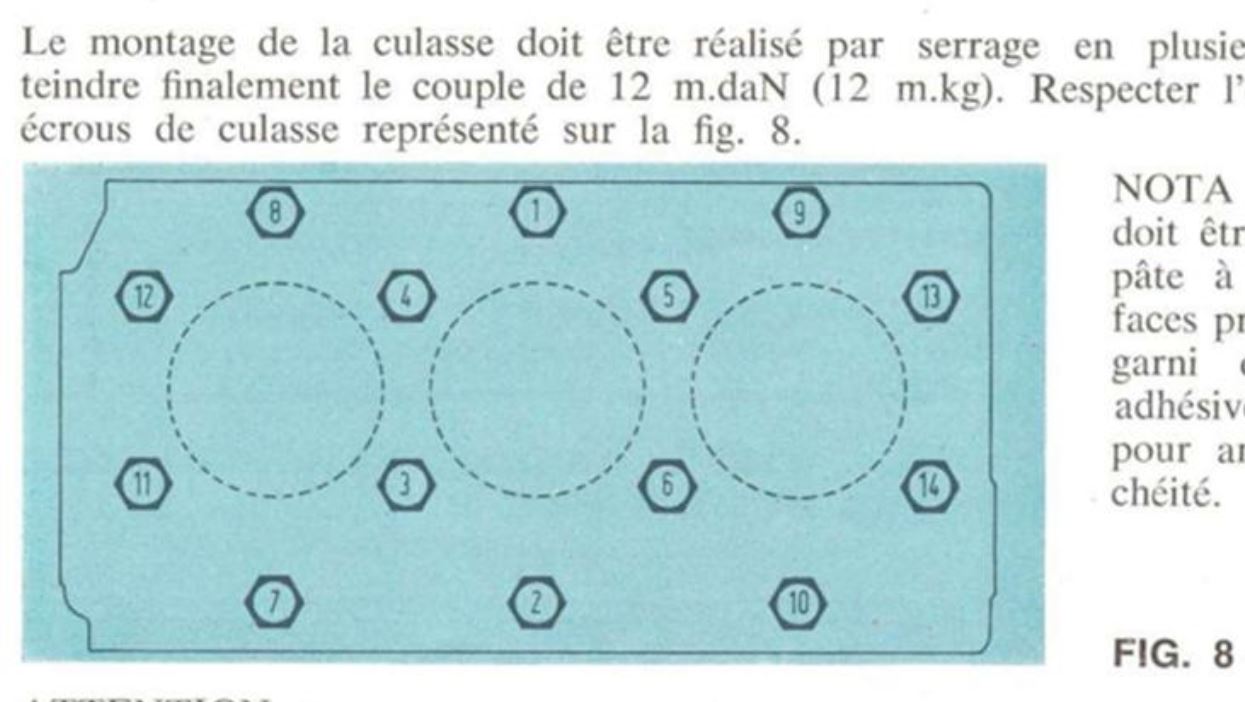

Схема затяжки болтов головки блока
- Особое внимание уделите выбору правильно инструмента, в частности, динамометрического ключа. Чем точнее вы его подберете по размеру головки, тем меньше вероятность сбить резьбу. Самые точные значения момента затяжки получаются при использовании ключей, оснащенных циферблатным индикатором усилия.
Основные рекомендации при затяжке болтов ГБЦ
Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:
- Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
- Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
- Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится покраска штампованных дисков.
- При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.
Совет: после затяжки обязательно смажьте резьбу при помощи пластичного герметика.
- Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
- При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
- Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.
Инструмент, имеющий в корпусе индикатор угла
Для чего применяется протяжка болтов ГБЦ?
Если все болты блока цилиндров в порядке и не требуют замены, но момент намного ниже установленных производителем значений, необходимо провести протяжку болтов. Для этого вам понадобится следующий инструмент:
- Специальный динамометрический ключ с индикатором момента;
- Штангельциркуль или любая небольшая линейка.
Протяжка болтов блока цилиндров проходит в 4 основных этапа:
- Для начала, используя динамометрический ключ, нужно затянуть болты в указанном по рисунку, расположенном ниже, порядке до значения усилия 2,0 кг/см.
- Далее в том же порядке нужно пройти по второму кругу и дотянуть значение момент до показателя 8 кгс/м.
- По окончании работ нужно будет по 3-ему кругу довернуть болты до 90 градусов.
Важно: если у вас в машине установлен 16-ти клапанный силовой агрегат, то любые типы болтов на нем можно использовать повторно. Единственным ограничением являются болты, длина которых не доходит установленного нормой размера 95 мм.
Замена болтов ГБЦ и их затяжка – несложный процесс, который требует только использования специального инструмента и сноровки. Если вы выполняете данный тип работ первый раз, то обязательно следите за точностью момента и выставлением правильно угла затяжки.
Видео: затяжка головки блока цилиндров
Затяжка болтов головки блока цилиндров динамометрическим ключом
Затяжка головки блока цилиндров является важной и ответственной процедурой. Данную операцию производят во время обратной сборки двигателя после снятия ГБЦ. Правильная затяжка болтов головки блока цилиндров влияет на исправность и работоспособность силового агрегата, так как головка является частью камеры сгорания. Другими словами, после затяжки ГБЦ представляет собой единое целое с блоком цилиндров.
В некоторых случаях в месте установки прокладки появляются течи. Также в случае неплотного прилегания головки блока во время работы ДВС может происходить прорыв отработавших газов в каналы системы смазки и охлаждения двигателя, а еще происходит попадание антифриза в масло и наоборот. В результате свойства смазочного материала и охлаждающей жидкости меняются, что может быстро вывести двигатель из строя. Далее мы поговорим о том, какой порядок затяжки болтов ГБЦ нужно соблюдать, как производится затяжка болтов головки блока цилиндров динамометрическим ключом, а также какой должна быть сила затяжки головки.
Содержание статьи
Затяжка головки блока цилиндров на дизеле и бензиновом моторе
Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.
Правильное прилегание головки к блоку цилиндров обеспечивает герметичность камеры сгорания, каналов систем охлаждения и смазки, в результате чего силовой агрегат отдает максимум мощности и крутящего момента, обеспечивает лучшую топливную экономичность и другие важнейшие эксплуатационные характеристики. В том случае, если ГБЦ затянута неправильно, в корпусе головки могут появиться трещины. Дело в том, что ГБЦ изготавливается из алюминиевых сплавов, в то время как болты для крепления головки являются стальными.
С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.
Как нужно затягивать головку блока цилиндров правильно
Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.
Более того, даже на разных моторах одного производителя с алюминиевой головкой и чугунным блоком степень затяжки головки все равно будет отличаться. Также в мануале будет указан и порядок затяжки болтов крепления. Переходя к самому процессу обтяжки ГБЦ, следует помнить, что каждое действие совершается последовательно. Основная цель состоит в том, чтобы затяжка осуществлялась равномерно. Ниже рассмотрены основные рекомендации.
- Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
- На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
- Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
- Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов. Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
- Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки. Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
- Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.
Распространенные ошибки при затяжке головки
Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.
Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.
Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.
Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.
Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается. По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы. В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.
Нарушение рекомендуемого в руководстве по ремонту конкретного двигателя порядка затяжки крепежных болтов вызывает излишнее перенапряжение в корпусе головки блока цилиндров. Алюминиевые сплавы, которые являются материалом изготовления ГБЦ, не приспособлены к таким нагрузкам. Итогом становится появление трещин в корпусе головки. Через трещины небольшого размера возникает утечка газов, то есть нарушается герметичность камеры сгорания. Двигатель в этом случае теряет мощность, наблюдается повышенный расход топлива. Если трещины затрагивают каналы системы смазки или охлаждения, тогда в камеру сгорания может попадать масло или антифриз, а также возможны наружные утечки.
Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.
