Схема Шевроле Ланос
Схемы Устройства
Схема Шевроле Ланос выполнена по однопроводной схеме, то есть приборы управления и потребители соединены только одним плюсовым проводом. Минусовым проводом в данном случае является корпус автомобиля. Исключением в этом случае является блок управления двигателем, его датчики и исполнительные приборы. Все провода собраны в жгуты и проложены по кузову. С приборами электрооборудования и между собой, жгуты соединяются разъёмами.
Цепи потребителей защищены плавкими предохранителями. Включение потребителей большой мощности, такие как фары, обогрев заднего стекла и т. д., осуществляется через реле. Предохранители и реле располагаются в двух монтажных блоках, один из которых находится в салоне автомобиля, в торце панели приборов со стороны водителя, а второй в моторном отсеке около аккумулятора. Нумерация и расположение предохранителей в каждом монтажном блоке нанесена на внутренней крышке каждого блока. Защищаемые цепи можете найти в таблицах ниже.
| Номер предохра нителя | Защищаемая цепь |
| F1 (10 А) | Плафон освещения багажника, плафон освещения салона, электропривод антенны*, передние противотуманные фары |
| F2 (10 А) | Часы’, звуковой сипел, выключатели плафона освещения салона |
| F3 (15 А) | Аварийная сигнализация |
| F4 (15 А) | Центральный замок’ |
| F5 (10 А) | ЭБУ д вигателя, ЭБУ АКП* Э6У ABS* (цепи питания от аккумуляторной батареи) |
| F6 (10 А) | Автомагнитола (цепь питания от аккумуляторной батареи) |
| F7 (15 А) | Лампы стоп-сигналов |
| D8 | ДИОД |
| F9M0A) | Автомагнитола (цепь питания от выключателя зажигания) |
| F10(5А) | Прикуриватель |
| F11 (10А) | Комбинация приборов, часы*, модуль дневного освещения*, электрообогрев стекла окна задка, плафон освещения вещевого ящика*, звуковой сигнал |
| F12 (10 А) | Фонари заднего хода |
| F13 (15А) | Подушка безопасности водителя* |
| F14 (15 А) | Форсунки, генератор, датчик положения коленчатого вала |
| F15 (15 А) | Система зажигания |
| F16 (15 А) | Указатели поворота, электропривод наружных зеркал* |
| F17 (15 А) | ЭбУ двигателя, ЭБУ АКП’ (цепи питания от выключателе зажигания), модуль управления сигнальной лампой ABS, реле топливного насоса, система рециркуляции отработавших газов |
| F18 (20 А) | Очиститель и омыватель ветрового окна, стеклоочиститель и омыватель стекла окна задка* |
| F19 (10 А) | Реле злектрообогрева стекла окна задка, реле компрессора кондиционера*. ЭБУ. ABS* (цепь питании от замка зажигания), реле электродвигателя вентиляторе системы охлаждения двигателя, реле электростеклогедаив |
| F20 (20 А) | Электродвигатель вентилятора отопителя |
| Предохр анитель/ плавкая встав- ка/реле | Защищаемая цепь | Номинальный ток, А |
| 1 | Все электрооборудование автомобиля (главный предохранитель) | 80 |
| 2 | Система зажигания 1 | 30 |
| 3 | Система зажигания 2 | 30 |
| 4 | Основной электроеентмлятор системы охлаждения | 30 |
| 5 | Элекростеклоподьемники | 30 |
| 6 | ABS | 50 |
| 7 | Электрообогрев стекла окна задка | 30 |
| 8 | Элегтровенгилягор отопителя. IV скорость вращения | 30 |
| 9 | Пинцет для извлечения предохранителей | — |
| 10 | Передние противотуманные фары | 15 |
| 11 | Топливный насос | 15 |
| 12 | Звуковой сигнал | 10 |
| 13 | Компрессор кондиционере | 10 |
| 14 | Контакт «30’ реле 23 (дальний свет) | 25 |
| 15 | Контакт . 30» реле 26 (освещение салона) | 20 |
| 16 | Диод | |
| 17 | Дальний свет фар | 10 |
| 18 | Ближний свет, левая фара | 10 |
| 19 | Ближний свет, правая фара | 10 |
| 20 | Габаритное освещение, левый борт | 10 |
| 21 | Габаритное освещение, правый борт | 10 |
| 22 | Реле звукового сигнала | 20 |
| 23 | Реле фар головного света | 20 |
| 24 | Реле компрессора кондиционера | 20 |
| 25 | Реле дополнительного злектровентилятора системы охлаждения | 20 |
| 26 | Реле противотуманных фар | 20 |
| 27 | Реле освещения салона | 20 |
| 28 | Реле электростеклоподъемников | 30 |
| 29 | Реле вентилятора системы охлаждения двигателя | 30 |
| 30 | Реле топливного насоса | 30 |
| 31 | Реле электрообогрева стекла окна задка | 30 |
| 32 | Управляющее реле электровентиляторов системы охлаждения двигателя | 30/20 |
Для пуска двигателя используется редукторный стартер питающийся от аккумулятора емкостью 55А/час и стартерным током не менее 500А.
подзарядка аккумулятора осуществляется генератором переменного тока со встроенным выпрямителем и регулятором напряжения. Схема Шевроле Ланос пуск двигателя и заряда аккумулятора и колодка диагностики.

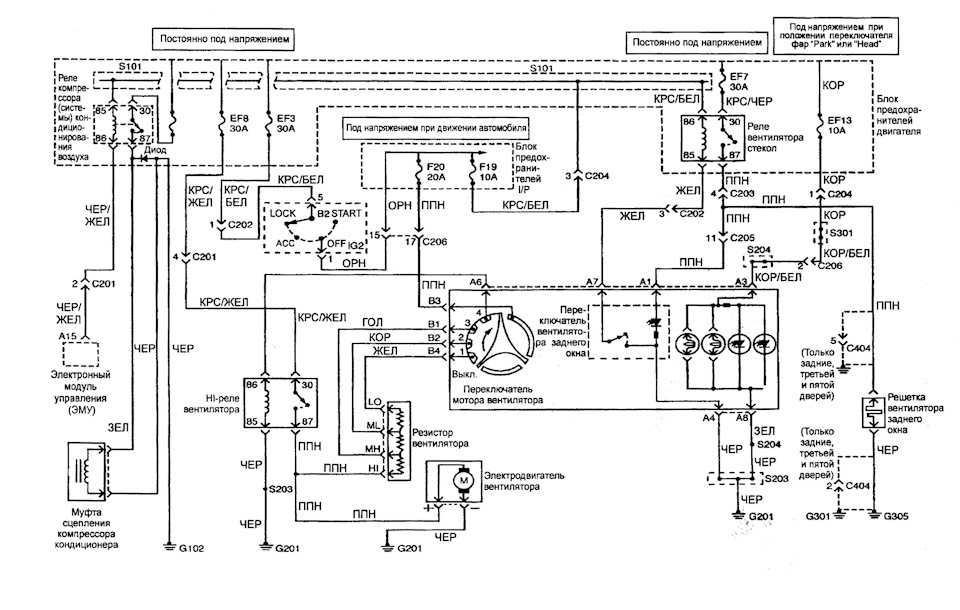

Для поиска неисправностей в остальных системах управления помогут ссылки на соответствующие схемы ниже.

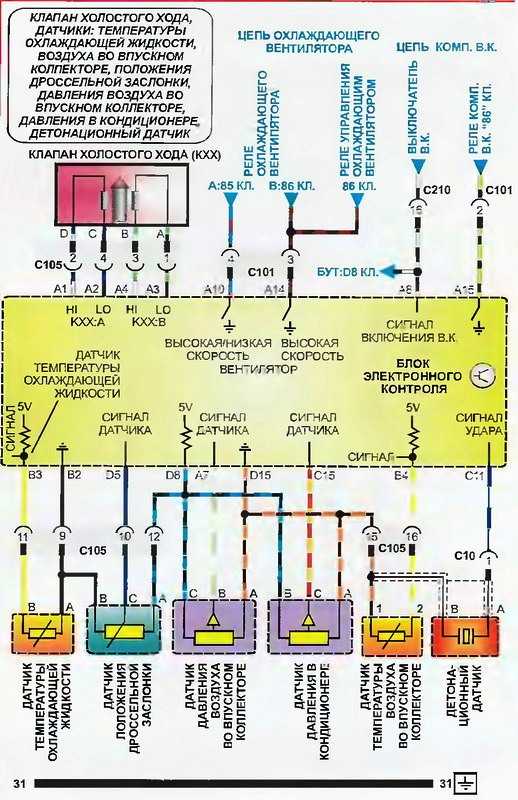

система управления двигателем (схема 1;схема 2; схема 3; схема 4; схема 5; схема 6; схема 7)
антиблокировочная система тормозов
звуковой сигнал
звуковой сигнализатор
иммобилизатор
подушка безопасности

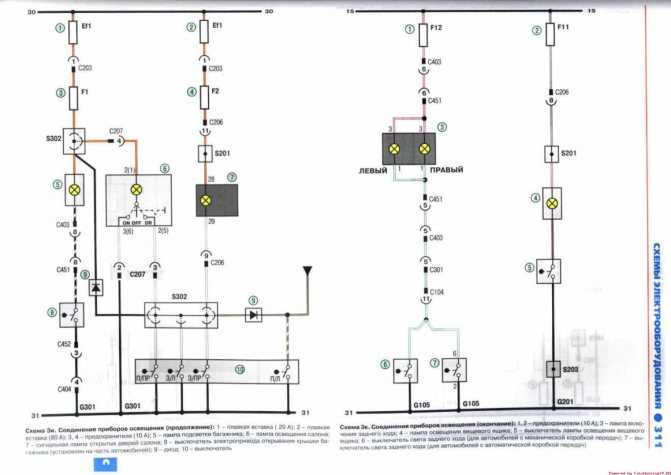

приборы освещения (схема 1; схема 2;схема 3; схема 4; схема 5; схема 6; схема 7; схема 8)
соединение комбинации приборов (схема 1;схема 2; схема 3; схема 4; схема 5)
Соединения стеклоподъемников передних дверей
стеклоочиститель и омыватель ветрового стекла
Если Вам нужна книга по ремонту Шевроле Ланос, то её можно скачать тут.
