Щуп для регулировки клапанов ваз 2107: Купить щуп регулировки клапанов 0.15 россия для ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 по лучшей цене в наличии г. Челябинске.

Июн 08 2023

Содержание

Порядок регулировки клапанов ВАЗ 2107 – технология и особенности

Владельцы машин, выпущенных Волжским автомобильным заводом, особенно «классической» серии обязательно должны освоить порядок проведения некоторых настроек. В частности каждый водитель должен знать, как проводится регулировка клапанов ВАЗ.

Содержание

Для чего нужна регулировка клапанов ВАЗ?
Когда требуется обязательная регулировка клапанов на ВАЗ
Регулировка клапанов ВАЗ 2107 – подготовительный этап
Порядок регулировки клапанов ВАЗ 2107 – пошаговая инструкция

Для чего нужна регулировка клапанов ВАЗ?

Законы физики непременно действуют на каждую деталь автомашины. Тепловое расширение тел – это такое свойство металлов, которое обязательно приходится учитывать при создании мотора. Когда речь заходит о настройке зазора между рычагом клапана и кулачком распределительного вала, мало кто понимает, для чего это нужно.

В процессе работы клапан и другие детали нагреваются до очень высокой температуры, что приводит к расширению. При отсутствии теплового зазора конец шейки, упираясь в толкатель, оставит приоткрытым гнездо, что приведёт к потере мощности, перерасходу топлива и нарушению всех настроек газораспределительного механизма.

Если зазор будет велик, то головка клапана не сможет в полной мере открывать цилиндр для выхлопа или поступления топливной смеси, что также ухудшит эксплуатационные характеристики. При проведении исследований было установлено, что шейка клапана на ваз 2107 и другие детали в соприкосновении изменяют свой размер на 0,15 мм. Именно этим обусловлена толщина щупа, который используется при регулировке.

Когда требуется обязательная регулировка клапанов на ВАЗ

Достаточно часто водители, особенно неопытные, откладывают проведение технических осмотров и проведение некоторых регулировок, ссылаясь на то, что двигатель работает стабильно. Все детали мотора изнашиваются, на них воздействует постоянное изменение температуры в связи с чем, возникает необходимость проведения регулирования тепловых зазоров.

Приниматься за настройку клапанов следует в таких случаях: любой, даже мелкий ремонт ГРМ; появление характерного шума в районе крышки ГБЦ; пробег свыше 15 тыс.км. после последнего регулирования; потеря мощности мотора и увеличение расхода топлива.

Новые отечественные и зарубежные авто лишают своих владельцев возможности проведения этой процедуры, благодаря наличию гидрокомпенсаторов, но все, кто управляет ВАЗовской классикой, обязательно должны освоить порядок настройки тепловых зазоров клапанов.

Регулировка клапанов ВАЗ 2107 – подготовительный этап

Любая работа в гараже, а тем более столь важная процедура, как регулировка клапанов 2107, должна начинаться с подготовки. Выполнение несложных действий, подготовка материалов и инструментов – все направлено на то, чтобы поставленная цель была достигнута. Приготовления, как правило, делятся на два этапа:

подготовка автомобиля;
подготовка инструментов и устройств.

Золотым признано правило любого, уважающего себя автомеханика, – мыть автомобиль перед ремонтом. Кроме помывки кузова снаружи, обязательно следует вычистить моторный отсек. С чистой машиной приятно работать, а скопившаяся грязь и пыль не сможет попасть в полость мотора при вскрытии крышки головки.

Далее необходимо сделать следующее:

автомобиль устанавливается на ровную, хорошо освещаемую площадку;
колёса автомобиля фиксируются стояночным тормозом, зажигание выключается, ключ извлекается из замка;

при отсутствии достаточного естественного или штатного гаражного освещения, необходимо установить дополнительные источники света;

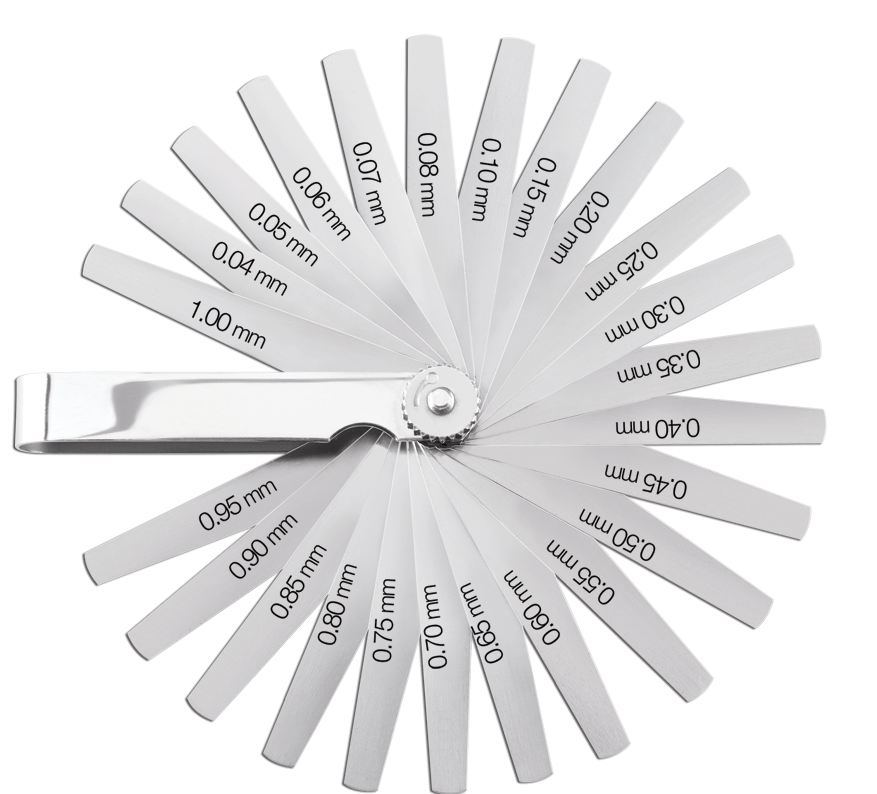

приготовить комплект гаечных ключей, щуп толщиной 0,15 мм.;
снять корпус воздушного фильтра и крышку ГБЦ.

Теперь может быть произведена регулировка клапанов 2107.

Порядок регулировки клапанов ВАЗ 2107 – пошаговая инструкция

Когда всё готово, можно приступать к непосредственному регулированию. Прежде чем осваивать процедуру, следует разобраться в устройстве газораспределительного механизма, выяснить, где находится тот тепловой зазор, который следует регулировать. Клапана на ВАЗ 2107, собственно, как на подавляющем большинстве автомобильных моторов, имеют верхнее расположение, то есть клапан перекрывает отверстие, расположенное над поршнем.

Для каждого цилиндра имеется по два клапана: впускной для подачи горючей смеси и выпускной для отвода выхлопных газов. Открывается просвет в головке блока цилиндров благодаря действию кулачков распредвала. Распредвал находится над клапанами и имеет для каждого из них свой эксцентрический кулачок, который передаёт движение на шток клапана через специальный рычаг. Регулировать следует зазор между кулачком (точкой противоположной эксцентрику) и рычагом.

Регулировка клапанов ВАЗ 21074 не отличается от регулировки «07» модели и начинается с того, что поршень в 4-м цилиндре устанавливается в верхнюю мёртвую точку (ВМТ), которая соответствует такту сжатия. В этот момент оба клапана будут закрыты. Для этого с помощью ключа на 38 проворачивает коленчатый вал до встречи метки на звёздочке распредвала с меткой на корпусе подшипников.

Теперь необходимо взять два рожковых ключа на «13» и «17», а также щуп. Клапаны регулируются в соответствии с определённым порядком, для чего нумеруются от передней части мотора.

Регулировка клапанов ВАЗ 2107 производится так:

вставляем щуп между кулачком и рычагом 8-го и 6-го клапана поочерёдно;
если щуп проходит с небольшим усилием, то зазор соответствует норме;
беспрепятственное прохождение или застревание щупа указывает на необходимость регулирования;
фиксируем головку регулировочного болта ключом на «13», отпускаем контргайку с помощью ключа на «17» и доворачиваем болт в нужную строну для увеличения или уменьшения зазора, затягиваем контргайку и проверяем зазор.

Таким способом необходимо поступить с каждым клапаном, проворачивая каждый раз коленчатый вал на 180° от прежней точки. Эта операция соответствует повороту распределительного вала на 90°. С каждым поворотом необходимо регулировать такие по нумерации клапаны:

180° – 4-й и 7-й;
360° – 1-й и 3-й;
540° – 5-й и 2-й.

Порядок регулировки клапанов ВАЗ 2107 следует строго соблюдать, иначе можно полностью нарушить настройки системы газораспределения. После того, как каждый клапан проверен, необходимо провернуть несколько раз коленчатый вал и снова проверить зазоры. Необходимо добиваться того, чтобы щуп входил в каждый из зазоров с абсолютно одинаковым усилием.

Регулировка теплового зазора клапанов щупом ВАЗ-2107: Блог автолюбителя Николая Ваганова

Как вы помните, в прошлый раз мы разобрали

как заменить цепь и звездочки ГРМ

на новые. Однако, перед установкой клапанной крышки на место необходимо отрегулировать тепловой зазор в приводе клапанов. Сегодня разберем этот момент.

Регулировку зазора проводят после работ, связанных с вмешательством в газо-распределительный механизм, при возникновении громкого стука на прогретом двигателе, а также, каждые 10 тысяч км пробега (согласно руководства к эксплуатации).
Перед работой необходимо проверить и отрегулировать натяжение цепи, что мы проделали ранее.
Регулировку проводят плоским широким щупом толщиной 0,15 мм или регулировочной рейкой при температуре двигателя 20 С°, однако, можно и при другой, сделав необходимую поправку.

Выпуск можно не учитывать

Однако, следует учитывать, что тогда понадобится набор щупов различной толщины.

Настройка рейкой считается наиболее точной для выставления зазора, даже при значительном износе распредвала и рычагов клапана (рокеров). Щупом же выставить правильный зазор на деталях даже с малой выработкой уже проблематично, однако такой вариант более прост и доступен в гаражных условиях.
Итак, нам понадобятся:

торцевые ключи «на 8», «на 10»
гаечные ключи «на 13», «на 17»
плоская отвертка
спецключ или торцевая головка для гайки (храповика) коленчатого вала
щуп 0. 15 мм

Перед началом работы необходимо заглушить мотор, дать ему остыть до требуемой температуры. Снять крышку головки блока цилиндров, предварительно сняв или отведя в сторону мешающиеся патрубки и фильтры.

Теперь необходимо установить коленчатый и распределительный валы в положение верхней мертвой точки 4-го цилиндра (ВМТ), совместив заводские метки на шкиву коленвала и звездочке распредвала с соответствующими метками-отливами на корпусе двигателя.

Это можно сделать с помощью спецключа (или головки), проворачивая коленвал за гайку по часовой стрелке.

Или поддомкратив заднее колесо и, прокручивая его на 4-й передаче, добиваемся совпадения меток.

Для облегчения работы можно выкрутить свечи, снять ремень генератора.
Итак, в этом положении мы можем настроить тепловой зазор на 8 и 6 клапанах. Порядковая нумерация начинается от звездочки распредвала.

Для этого вставляем щуп в зазор между рокером и кулачком распредвала. При довольно свободном вхождении без ощутимого сопротивления или, наоборот, при его «закусывании», необходимо произвести настройку: ключом «на 17» ослабить затяжку контргайки регулировочного болта и ключом «на 13» завернуть или отвернуть болт, добившись необходимого зазора, затянуть контргайку обратно.

При затяжке контргайки необходимо иметь ввиду, что зазор немного уменьшиться, поэтому следует делать поправку. С первого раза вряд ли получится выбрать зазор — как правило, это приходит с навыком.

Щуп после настройки должен входить с заметным усилием, немного гнуться, но не «закусывать».
Последовательно проворачивая коленвал на 180°(распредвал на 90°) проверяем и регулируем зазоры у следующей пары, соблюдая очередность.

Для облегчения работы по настройке на шкив коленвала и звездочку распредвала можно нанести дополнительные метки.

После завершения регулировки коленвал должен совершить почти два оборота, а распредвал почти один оборот.

Проверяем еще раз затяжку всех контргаек. Для подстраховки, можно прокрутить коленвал и проверить зазоры еще раз.

Ставим снятые детали в обратной последовательности.

Подписывайтесь на блог! Удачи на дорогах!

Инструкция по регулировке клапанов на ВАЗ 2107

Содержание

Перечень необходимых инструментов
- Порядок и последовательность регулировки клапанных зазоров ВАЗ 2107

Думаю, что не стоит лишний раз говорить о необходимости регулировать клапана с определенным периодом. Конечно, не каждый владелец ВАЗ 2107 готов сделать это самостоятельно, но на самом деле особых сложностей в этой процедуре нет. Специально на сайте zarulemvaz.ru выкладываю свой мануал, так сказать, сделанный на личном опыте и на примере собственного автомобиля.

Конечно предварительно необходимо будет выполнить такие процедуры как:

Снятие корпуса воздушного фильтра и подробнее об этом в статье по замене карбюратора на ВАЗ 2107
Снятие клапанной крышки

[colorbl ] Обратите внимание, что перед выполнением данного технического обслуживания двигатель автомобиля должен быть холодным, т. е. его температура находится в пределах 20 ºС. Если пренебречь этим требованием, то в результате зазор может быть выставлен ошибочно, так как металл при нагревании расширяется.[/colorbl]

Рожковые ключи на 13 и 17 мм
Зонд толщиной 0,15 мм. Целесообразно использовать для этой работы именно специальную «классику», разработанную для ВАЗ, то есть широкую, чтобы она полностью проходила между кулачками и коромыслами.

Итак, первым делом выставляем газораспределительный механизм по меткам. Смотрим, чтобы длинная метка на корпусе передней крышки совпала с меткой на шкиве коленчатого вала.

Теперь смотрим на шестерню распредвала. Метка на нем также должна быть совмещена с кромкой на корпусе распределительного вала. Это хорошо видно на фото ниже:

Когда ГРМ установлен по меткам, в этот момент можно приступать к регулировке 6-го и 8-го клапанов. Отсчитайте с левой стороны. Для большей наглядности покажу все на фото.

Теперь нужно вставить щуп так, чтобы он попал строго между коромыслом (рычагом клапана) и кулачком распредвала ВАЗ 2107. Важно, чтобы щуп входил с легким защемлением.

Если он входит слишком легко или вообще не подходит, то этот клапан следует отрегулировать. Для этого ослабьте контргайку ключом на 17, а ключом на 13 поверните регулировочный болт в нужном вам направлении (в зависимости от того, что вам нужно сделать: меньший или больший зазор).

Добив оптимальный зазор, до предела затягиваем контргайку. НО имейте в виду, что при затяжке зазор может стать меньше, то есть клапан будет зажат. Если это произошло, то процедуру следует повторить еще раз, пока не будет достигнуто нужное значение.

Порядок и последовательность регулировки зазоров клапанов ВАЗ 2107

В ВМТ регулируются 6-й и 8-й клапаны, как уже было сказано выше
180° поворот коленчатого вала — 4 и 7 кл.
360° — 1-й и 3-й клапан
570 — последний 2-й и 5-й клапан

Смотрите, речь идет о коленвале. То есть в течение всей процедуры его нужно будет проворачивать чуть ли не в два оборота. Но распредвал провернется только один раз, думаю, подробно объяснять это не нужно.

Чтобы не считать градусы и не приглядываться к шкиву коленвала, можно поступить иначе. Открой крышку трамблера и посмотри на скорость на бегунке. 90 градусов поворота ползунка будут соответствовать 180 градусам коленчатого вала. То есть на 1/4 оборота ползунка регулируем два клапана, исходя из данных, представленных выше.
