ГАЗ-53: технические характеристики

«Рабочая лошадка» советской эпохи

Грузовику ГАЗ-53 суждено было стать самой массовой «рабочей лошадкой» в Советском Союзе. Фирменная «улыбка» радиатора этого трудяги – один из самых узнаваемых «брендов» советской эпохи. Что совсем не удивительно: ведь за годы своего серийного производства, с 1961-го по 1993-й, пятьдесят третий ГАЗон был растиражирован в количестве более четырёх миллионов единиц. И разъехался по всему свету, от Кубы до Камчатки, от Крайнего Севера до джунглей Лаоса и Вьетнама. Далее поговорим о технических характеристиках данного грузовика, выслушаем живые мнения водителей, проработавших на ГАЗ-53 долгие годы.

О сферах применения и модификациях ГАЗ-53

На своих, не особенно могучих, плечах ГАЗ-53 тем не менее «катал» не менее половины всей экономики Страны Советов. Трудно подобрать, где НЕ использовался этот вездесущий грузовик. От «походки» для аварийных бригад и «автозака» для преступников до мобильных топливозаправщиков и седельных тягачей, таскавших контейнеры – что только не устанавливали на шасси ГАЗ-53!

Повсеместное распространение получили эти дешёвые, простые и неприхотливые грузовики в сельском хозяйстве. В 70-е/начале 80-х годов ХХ века в среднестатистическом советском колхозе автопарк грузовых машин на 80% состоял именно из ГАЗ-53. Лишь во второй половине 80-х это соотношение начало изменяться в сторону увеличения доли ЗИЛ-130, который, кстати сказать, в советские времена стоил не намного дороже, чем ГАЗон.

ГАЗ-53 60-х и 80-х годов и внешне заметно отличаются друг от друга, и в технологичном смысле это два довольно разных грузовика. Совершенно разные у них не только двигатели, но и многие другие элементы конструкции.

Ведь за годы выпуска ГАЗ-53 пережил три крупных и множество мелких модернизаций и доработок. Горьковский автозавод старался своевременно реагировать на «сигналы с мест» и устранять выявленные в ходе эксплуатации проблемы.

Так, уже в первые годы распространения новой модели грузовика по стране стало очевидным, что мосты от предыдущего поколения – ГАЗ-51, на 53-й уже не годятся, и 82-сильный двигатель от 51-го ГАЗона, хоть и форсированный, не отвечает возросшим потребностям новой машины. В течение 1964-го/65-го годов было налажено серийное производство ГАЗ-53, оснащённого, вместо рядного шестицилиндрового «движка», V-образной «восьмёркой» (115-сильным мотором ЗМЗ-53), а также доработанными и усиленными мостами.

Интересный, полузабытый факт: облицовка и, соответственно, внешний вид ГАЗ-53 первых выпусков очень заметно отличались от привычного нам облика машины. К примеру, фары находились над указателями поворота. Однако до наших дней, к сожалению, не дожил ни один оригинальный ГАЗон того самого первого поколения. Зато он остался запечатлённым на киноплёнке в некоторых известных фильмах того времени, в частности «Весёлые хлопоты» (1964), «Иностранка» (1965), «Берегись автомобиля» (1966), «Три тополя на Плющихе» (1967).

ГАЗ-53Ф (1961—1967)

Кстати, с ГАЗ-53 уже привычного всем облика связан любопытный кино-курьёз. В знаменитом фильме «Место встречи изменить нельзя», в эпизоде, когда члены банды везут Володю Шарапова в хлебном фургоне ГАЗ-АА по ночной Москве, в некоторые кадры некстати затесался зелёный ГАЗ-53. (Действие фильма происходит в 1946-м году).

«ГАЗ-53А» (1965–1983)

Три основные, базовые модификации грузовика сходили с конвейера под следующими заводскими индексами:

• ГАЗ-53Ф (1961—1967) – бортовой грузовик и универсальное шасси с форсированным рядным 6-цилиндровым двигателем ГАЗ-51 мощностью 82 л.с.
• ГАЗ-53А (с июня 1965 года по 1983 год) – бортовой грузовик, самосвал и универсальное шасси с двигателем ЗМЗ-53 – V-образным 8-ми цилиндровым, мощностью в 115 л.с.
• ГАЗ-53-12 (с 1983 года по январь 1993 года) – бортовой грузовик, самосвал и универсальное шасси с восьмицилиндровым V-образным мотором ЗМЗ-53-11 мощностью в 120 л.с.

Соответственно мощности, различается и грузоподъёмность трёх поколений 53-го ГАЗона. ГАЗ-53Ф был заявлен 4-х тонником, хотя фактически он брал на борт лишь 3 тонны, а 4 т. было для него почти непосильным грузом. Реальным четырёхтонником стал ГАЗ-53А. Мощность мотора ГАЗ-53-12  уже позволяла ему свободно везти не только заявленные производителем 4,5 тонны, но и 5 тонн «с копейками».

ГАЗ-53-12 (1983-1993)

Кроме базовых, существуют сделанные на их основе десятки модификаций и версий ГАЗ-53, предназначенных для использования в специализированных целях. Среди них –

• Армейская модификация ГАЗ-53Н с дополнительным топливным баком на 105 л, предпусковым подогревателем и комплектом дополнительного оснащения.
• Получившие широкое распространение автобусы КАвЗ-685 и «Кубань» на базе ГАЗ-53. Они выпускались на шасси ГАЗ-53-40, оснащённом более мягкими рессорами и телескопическими амортизаторами, топливным баком от ГАЗ-66, изменёнными тормозной системой и электрооборудованием.
• ГАЗ-53-02 – самосвал.
• Специальное шасси, разработанное под самосвал ГАЗ-САЗ (САЗ-3503).
• ГАЗ-53-05 – седельный тягач (ширококго распространения не получил, т.к. любой из трёх двигателей 53-го ГАЗона был слабоват для подобных «упражнений»).
• ГАЗ-53-19 и ГАЗ-53-27 – разработанные в 1984-м году версии, работающие на сжиженном газе; с двигателями в 105 и 100 л.с. соответственно.

Грузовые автомобили ГАЗ-53 экспортировались практически во все страны социализма, а из капиталистических стран – в Финляндию и Бельгию.

Серьёзные сборочные производства этих грузовиков, из советских машинокомплектов, были организованы в Болгарии и на Кубе. Причём болгарское предприятие «Мадара» выпускало ГАЗ-53 на протяжении 1967-1991 годов, доведя в 80-х объём производства до 3000 автомашин в год. А уже с начала 70-х годов – оснащало их двигателями болгарского производства.

Экспортные версии грузовика выпускались с заводскими индексами ГАЗ-53-70 и ГАЗ-53-50 (специально для тропиков). Как уже было отмечено, количество специализированных версий на базе шасси ГАЗ-53 с трудом поддаётся исчислению. Это и передвижные ремонтные мастерские, и пожарные машины, и автокраны, и автолестницы, и мусоровозы, и краны-манипуляторы, и бензовозы-топливзаправщики, и т.д. и т.п.

Об истории легендарного грузовика и его особенностях

В отличие от всех ранее разработанных грузовиков Страны Советов, ГАЗ-53 с изначально создавался сугубо для нужд народного хозяйства. В случае войны его не планировалось мобилизовывать в войска и использовать для транспортировки орудий, перевозки боеприпасов, раненых и т.п. армейских нужд. В связи с этим, ГАЗ-53 с полным правом можно назвать первым отечественным грузовиком «НЕ двойного назначения».

Этим объясняются и «весёленькие» расцветки легендарного автомобиля. Если ранее все грузовики Советского Союза красили только в тёмно-зелёный защитный цвет, то 53-й с самого начала отличался весьма разнообразной цветовой гаммой: кабины его окрашивались в голубой, серый, синий, бежевый, красный, зелёный, жёлтый, оранжевый и некоторые другие цвета.

Прямым «родственником» и «предком» ГАЗ-53 был другой всесоюзный трудяга – грузовик ГАЗ-51. Разработку грузовой автомашины нового поколения возглавлял главный конструктор Горьковского автозавода Александр Дмитриевич Просвирнин (1914-2005). Он, кстати, в 1946-1947 гг. участвовал и в разработке ГАЗ-51, тогда ещё в роли рядового конструктора.

В течение лета/осени 1961 года опытную партию грузовиков ГАЗ-53Ф подвергли серьёзным испытаниям, основным из которых стал автопробег по маршруту Москва – Ташкент – Москва, общей протяженностью в десять тысяч километров. Грузовики в интенсивном режиме прогоняли по просёлочным дорогам и настоящим пустыням, степным пескам, заболоченным почвам и горным местностям. Кульминацией маршрута в Средней Азии стал перевал Шахристан, в Таджикистане, расположенный на высоте более 3,2 тысяч метров над уровнем моря.

Одновременно с этим 2 ГАЗ-53Ф нещадно эксплуатировались в Подмосковье, в условиях бездорожья сельской местности, а еще 4 гоняли по шоссе Москва – Горький туда и обратно, пока на их спидометре не была достигнута цифра 15 000 км., проверяя надёжность на магистральных линиях. В общей сложности, каждая из автомашин выполнила по 18 рейсов.

Кстати, добрых слов заслуживает также «родной брат», 53-го ГАЗона – ГАЗ-52. Тоже бестселлер, выпущенный тиражом более чем в 1 миллион единиц. Это практически его «близнец». Поскольку единственным достоверным различием между данными моделями является модель установленного двигателя: на 52-м – шетицилиндровый рядный, на 53-м – более мощный восьмицилиндровый V-образный.

Между прочим, по наблюдениям опытных водителей ГАЗонов, 52-й отличался несколько лучшей проходимостью в условиях сильного бездорожья или глубокого снега. Более мощный и оборотистый ГАЗ-53 скорее зарывался в грязь, снег или песок там, где 52-й потихоньку проезжал на своей тяге.

Внешне отличить ГАЗ-52 от ГАЗ-53 можно было и по колесным дискам: ГАЗ-52 и модификации имели диски меньшего размера, с 6-ю вентиляционными отверстиями и более узкой резиной. На ГАЗ-53 более широкие (и, соответственно, более «грузоподъемные») шины; колёсные диски большего диаметра, с тремя отверстиями, размещёнными под углом в 120 градусов. Тем не менее, колёсные диски на 52-м и 53-м ГАЗонах являются взаимозаменяемыми.

О технических характеристиках ГАЗ-53

Ознакомившись с фотографиями других автомобилей конца 50-х/начала 60-х годов, можно с полным правом утверждать, что для своего времени внешний вид кабины и её внутренний интерьер ГАЗ-53 выглядели очень прогрессивно.

Была выполнена цельная облицовка решётки радиатора, в которую были органично интегрированы фары и подфарники. Сиденья водителя и пассажира, по канонам тех лет, представляли собой единый «диван». Однако эргономика рабочего места была продумана лучше, чем в ГАЗ-51.

По своему классу ГАЗ-53 относится к семейству универсальных среднетоннажных грузовиков многоцелевого использования. Грузовик ГАЗ-53 имеет рамную конструкцию, привод колёс на задний мост.

Габаритные размеры

• Длина – 6,395 м; ширина – 2,380 м; высота (по кабине, без нагрузки) – 2,220 м
• База шасси – 3,700 м; колея передних колёс (по грунту) – 1,630 м; колея задних колёс – 1,690 м
• Дорожный просвет: 265 мм. При этом нижние точки, с полной нагрузкой составляют: 265 мм (картер ведущего заднего моста) и 347 мм (передняя ось).
• Размеры грузовой платформы: длина – 3,740 м; ширина – 2,170 м; высота бортов – 0,68 м.
• Радиус поворота по колее наружного переднего колеса – 8 м.

Эксплуатационные характеристики

• Колёсная формула: 4х2.
• Снаряжённая масса: 3,2 тонны.
• Грузоподъёмность: 4 тонны у ГАЗ-53Ф и ГАЗ-53А; 4,5 тонны – у ГАЗ-53-12.
• Размер шин: 8,25-20 дюймов.
• Максимально допустимый вес буксируемого прицепа: 4 тонны.
• Кабина ГАЗ-53 – металлическая, двухместная, двухдверная.
• Максимальная скорость с полной нагрузкой по горизонтальному шоссе: 90 км/ч.
• Ёмкость топливного бака: 90 л (в армейской модификации ГАЗ-53Н — 105 л).
• Расход топлива от 24-х литров бензина на 100 км.

Несколько слов о характеристиках версии ГАЗ-53-02 (самосвал). ГАЗон-самосвал производился с укороченной в задней части на 27 см рамой. Колёсная база при этом оставалась прежней. Был оборудован валом отбора мощности.

Платформа комплектовалась гидронасосом шестерёнчатого типа, который через систему управляющих клапанов обеспечивал работу трёхзвеньевого гидроцилиндра подъёма кузова. Ёмкость цельнометаллической кузовной платформы – 5 кубометров; подъём кузова и разгрузка предусмотрены как назад, так и вбок.

Двигатели ГАЗ-53

8-цилиндровые 4-х тактные бензиновые карбюраторные моторы ЗМЗ-53 и ЗМЗ-53-11 имеют V-образную компоновку цилиндров. Рабочий объём составляет 4 254 кубических сантиметра. Мощность, при 3200 об. в минуту, составляет: 115 (ЗМЗ-53) и 120 (ЗМЗ-511) лошадиных сил. Диаметр цилиндра – 92 мм; ход поршня – 80 мм. Среднее значение степени сжатия – 6,7. Максимальный крутящий момент при 2000-2500 об/мин составляет 29 кг/см. Цилиндры работают в следующем порядке: 1—5—4—2—6—3—7—8.

Блок цилиндров двигателя выполнен литьём из сплава «Ал-4», а после отливки загерметизирован термической обработкой и пропиткой синтетической смолой. Это классическая моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршни также разделяются на пять ремонтных групп по их диаметру (буквенной маркировкой), и на четыре группы по диаметру отверстий поршневых пальцев (цветовой маркировкой). Поршневая группа отлита из алюминиевого сплава «Ал-30». Поршень имеет классическую круглую форму с плоским днищем, по его диаметру прорезаны три канавки для маслосъёмных и компрессионных колец.

Головки блоков сделаны из сплава «Ал-4». Сёдла клапанов выполнены из чугуна, а направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединены резьбовыми шпильками через прокладки из асбо-картона, армированного сталью. Коленчатый вал отливается из чугуна, на нём формируются шейки шатунов, опоры и противовесы.

Коленвал прошёл через ряд обязательных динамических и статических балансировок. Осевое перемещение коленчатого вала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке с помощью масло-сгонных канавок, сальников и асбестовой набивки.

Механизм газораспределения, с верхней установкой клапанов, обеспечивает впуск в цилиндры топливо-воздушной рабочей смеси и выпуск отработанных газов.

Данное устройство состоит из: распределительных валов и шестерён, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин. Распределительный вал выкован из стали. Имеет 5 шеек опоры, кулачки, шестерёнчатый привод маслонасоса и распределителя зажигания.

Устройством для приготовления бензо-воздушной смеси является карбюратор марки К-126. Система зажигания – контактная. Свечи зажигания – А11-У.

Система смазки подаёт масло к контактирующим деталям мотора как под давлением, так  и самотёком. Маслонасос – шестерёнчатый, с приводом от распределительного вала, масляный фильтр – полно-поточный, обслуживаемый.

Фильтр подготовки воздуха также обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне. Система охлаждения – с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Ёмкость – 22 литра.

Двигатель третьей модификации 53-го ГАЗона – ЗМЗ-53-11 отличается от своего предшественника новыми головками цилиндров с повышенными параметрами сжатия; секционным маслонасосом, полно-поточным фильтрующим устройством, переведённой на закрытую схему вентиляцией картера.

Коробка передач, трансмиссия, тормозная система, ходовая часть, рулевое управление

Коробка передач состоит из четырёх передних «скоростей» и одной задней. По своей конструкции КПП ГАЗ-53 является трёх-ходовой, с синхронизаторами на третьей и четвёртой передачах. Сцепление однодисковое, сухое.

Карданная передача – открытого типа, имеет карданы с игольчатыми подшипниками. Главная передача ведущих мостов – коническая, гипоидного типа, с передаточным числом 6,83. Дифференциал – шестерёнчатый, кулачковый, конический, повышенного трения.

Рессоры – 4 шт., продольные полуэллиптические, концы заделаны в резиновые опоры. Задняя подвеска имеет дополнительные рессоры. Амортизаторы – гидравлические, телескопические, двухстороннего действия.

Ножные тормоза – колодочные, на 4 колеса. Привод тормозов – ножной, гидравлический, с гидро-вакуумным усилителем. Ручной тормоз – центральный, барабанного типа, установлен на ведомом валу коробки передач. Тип рулевого механизма ГАЗ-53 – это глобоидальный червяк с 3х-гребневым роликом.

Электрооборудование ГАЗ-53

В грузовике ГАЗ-53 используется однопроводная система проводки с соединением минусовой клеммы с массой. Напряжение в сети составляет 12 Вольт. Марка «родной» аккумуляторной батареи 6-СТ-68-ЭМ («6» — число последовательно соединенных аккумуляторов в батарее, «СТ» — батарея стартерная, «68» — емкость батареи А/ч, «ЭМ» — материал батареи «мипласт»).

Марка генератора, мощностью 350 Вт – Г130-Г; реле-регулятора – РР130. В систему электрооборудования грузовика ГАЗ-53 также входят катушка зажигания Б13, с дополнительным сопротивлением; прерыватель-распределитель Р13-В; одноцилиндровый компрессор с воздушным охлаждением; электростартер СТ130-Б с дистанционным включением.

Кабина ГАЗ-53

«Комфортабельная 2х-местная кабина закрытого типа, удобное расположение органов управления и приборов, хорошая обзорность, надёжные тормоза, наличие мощного света обеспечивают лёгкость управления автомобилем и безопасность движения на высоких скоростях в любое время суток», — так описывал ГАЗ-53 информационный альбом «ВнешТоргИздата» в 1968-м году.

Что ж, как, говорится, с чем сравнивать. С позиций нашего времени в кабине ГАЗ-53 – более чем аскетичная и спартанская.

Однако, по сравнению с тем же ГАЗ-51, в котором отсутствовали синхронизаторы в коробке передач, перед включением сцепление надо было выжимать 2–3 раза, а кабина была тесной и плохо отапливаемой, 53-й был просто вершиной комфорта!

На двухместном общем сиденье-диване, обтянутом искусственной кожей, при желании легко могли поместиться и три человека. Единственный момент: тот, кому доставалось место в середине, мог немного мешать водителю, задевая рычаг переключения передач ногами. Широкий простор в кабине был и для «творчества» любителей тюнинга: водители советской эпохи украшали свои кабины ГАЗ-53, кто как мог.

Были и умельцы, мастерившие самодельные утепление и шумоизоляцию кабины: набивали её пенопластом, обшивали войлоком, добиваясь поразительной тишины и комфорта на своём рабочем месте.

Отзывы водителей и владельцев ГАЗ-53

Кстати, что говорят люди, которым довелось работать на основном среднетоннажном грузовике союзных республик и стран социализма? Какие достоинства и недостатки они выделят в этой машине?

Из плюсов на первом месте – простота в конструкции и непосредственной эксплуатации машины. На втором – удивительная ремонтопригодность. Для устранения любой мелкой или крупной поломки не требуется наличия каких-то специальных приспособлений, оборудования и инструментов; не нужно быть квалифицированным специалистом. Чтобы полностью перебрать двигатель и КПП, достаточно будет пары дней.

Другой несомненный плюс – стойкость машины при её «убойной» эксплуатации в экстремальных условиях. Чрезвычайно крепкая ходовая часть: всё вокруг может «сгнить» и рассыпаться от старости, а ГАЗоновские ступицы и мосты останутся.

«Задний мост – деталь, которая вообще никогда не подвергалась ремонту, и масла там никто и никогда не менял с 1984-го года, – делится впечатлениями владелец ГАЗ-53, который и по сей день использует его (уже переведённого на газ) в своём хозяйстве, – коррозии практически нет, всё целое».

Действительно, о качестве металла ГАЗонов, выпущенных в 80-х годах, можно говорить только в превосходной степени. На грузовиках следующего поколения металл был уже намного хуже, гораздо более подверженный воздействию коррозии и менее долговечный.

Вообще, средний срок активной эксплуатации грузовика мог быть различным – в зависимости от условий, в которых ему приходилось работать и общего пробега. В колхозах, где «служила», возможно, самая значительная часть 53-х, грузовик работал до своего списания в среднем 12 лет.

Возможности двигателя ГАЗ-53 были весьма ограниченными, и больше положенных по паспорту 4-4,5 тонн он действительно не мог нормально везти. Хотя перегружать его, естественно, пытались часто, везде и повсеместно.

Например, с наращенными бортами грузили зерно с комбайна до семи тонн за раз (вместо четырёх с половиной). Но мощности мотора с великим трудом хватало для того, чтобы справиться с высокой нагрузкой. Гружёный «по полной» или «с припуском» ГАЗон тянет очень плохо, даже в не очень крутую горку нужно «карабкаться» на первой передаче, также мотор начинает перегреваться.

В условиях нещадной эксплуатации двигатели ГАЗ-53 работали всего по 100-150 тысяч километров до первого капитального ремонта; там, где условия были более благоприятные – и по 400 тысяч. Капремонт мотора можно было делать не менее трёх раз.

Слабое место в конструкции ГАЗона – диск сцепления, шлицов хватает всего на один сезон интенсивной работы. Опорный подшипник в коленчатом вале также больше сезона не всегда выдерживал; отмечают и проблемы с выжимным подшипником.

Рулевое управление – механическое, тугое, иногда «бьющее по рукам». Но ни о каких усилителях в те времена ещё и речи не было. Другой минус – большой расход топлива – в советскую эпоху также был несущественным.

Сейчас это уже трудно представить, но тогда бензин стоил дешевле минералки: в 70-х годах 6-8 копеек за литр; в 80-х уже дороже, однако и тогда абсолютный максимум стоимости бензина составлял 30 копеек за литр. Поэтому ГАЗ-53, переведённые с бензина на газ стали уже «детищем перестройки».

Цены на ГАЗ-53

Несмотря на то, что грузовики ГАЗ-53 не производятся уже четверть века, на дорогах СНГ и на вторичном рынке и теперь можно встретить немало этих автомашин.

Цена, в зависимости от состояния автомобиля, варьируется от совершенно «копеечных» 30 тысяч до 150 тысяч, за грузовик на ходу, в рабочем состоянии. Никаких проблем с запчастями для ГАЗ-53 нет: они также в избытке имеются на вторичном рынке.







Технические характеристики ГАЗ-53: габариты, грузоподъемность, вес

Легендарная модель ГАЗ-53 получила повсеместное распространение в Советском Союзе, став одним из самых массовых грузовых автомобилей того времени. Технические характеристики ГАЗ 53 позволяют использовать его и по сей день, а наличие различных модификаций делает возможной эксплуатацию авто в северных и южных широтах.

Технические характеристики ГАЗ-53

Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.

С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.

ГАЗ 53 широко применялся в различных сферах

Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации. Для большинства из них характерные стандартные значения:

• компоновка — переднемоторный грузовой автомобиль с задним приводом;
• разновидность двигателя — ЗМЗ-53;
• тип охлаждения — жидкостное;
• коробка передач — МКПП с 4 ступенями + задняя передача;
• вес — 3,2 тонны;
• максимальная грузоподъемность — 4,5 тонны;
• размер шин — 24-50,08 см;
• размер колес — 8,25-20 дюймов;
• объем топливного бака — 90 литров;
• тип топлива — бензин А-76;
• максимальная скорость движения — 90 км/ч на трассе;
• расход топлива — 24-30 л/100 км.

Благодаря большому дорожному просвету, который равен 26,5 см, данная модель может успешно эксплуатироваться в условиях дорожного покрытия плохого качества. Это характерно для большинства популярных в СССР грузовых автомобилей.

Габариты автомобиля

На момент выпуска машина ГАЗ 53 соответствовала тенденциям в плане дизайна экстерьера и интерьера, что проявлялось в качественной облицовке радиатора. Рама изделия отличается высокой прочностью. Это позволяет использовать автомобиль даже в условиях небольшой перегруженности.

Длина транспортного средства составляет 6,4 м, а ширина — 2,4. Высота модели, если измерять её исключительно по кабине в незагруженном состоянии, составляет 2,2 м. Объем кузова позволяет перевозить даже крупные грузы, благодаря чему изделие считается универсальным средством для их транспортировки.

Габариты изделия также зависят от модификации. Например, размеры кузова самосвал несколько превышают аналогичные показатели стандартной версии.

Кабина ГАЗ-53

Особого упоминания заслуживает интерьер кабины, поскольку на момент выпуска она считалась удобной и эргономичной. На сегодняшний день она явно морально устарела, что проявляется не только в дизайне, но и эксплуатационных характеристиках. В сравнении с предшественником ГАЗ-51 кабина стала значительно просторнее.

Кроме того она обладает неплохой теплоизоляцией, особенно модификации, предназначенные для эксплуатации в условиях Крайнего Севера. Сиденья изготовлены из искусственной немаркой кожи, что значительно облегчает уход за кабиной. Их размер позволяет разместиться в кабине 1 водителю и 2 пассажирам.

Схема грузовика

Устройство авто

Конструкция данного агрегата отличается простотой и надежностью, благодаря чему ГАЗ-53 повсеместно используется в качестве недорого грузового автомобиля, неприхотливого в обслуживании. Изучая его конструкцию, можно выделить сразу несколько ключевых узлов, заслуживающих отдельного рассмотрения:

• силовой агрегат;
• дополнительные системы и механизмы, необходимые для работы авто;
• электрооборудование.

Также следует отметит карданный вал, важным элементом которого является крестовина в количестве 3-х штук.

Двигатель ГАЗ-53

Силовой агрегат данной модели считается одним из самых долговечных, поскольку он сравнительно редко требует проведения серьезных ремонтных работ. Его идентификационный номер ЗМЗ-53, он имеет рабочий объем 4,25 л, а также мощность в 115 л.с. Мотор работает на бензине, относится к V-образному типу, оснащен 8 цилиндрами.

Они изготовлены из специального сорта алюминия, причем не только корпус цилиндров, но и их головные части. Диаметр каждого составляет 9,2 см, принцип работы — 4х тактный. Его мощности вполне достаточно для движения по трассе с превышением заявленной производителем максимальной скорости, однако лишь при условии отсутствия груза.

Несмотря на то, что согласно документации, поставляемой вместе с автомобилем, его расход топлива составляет 24 л на 100 км, подобная цифра может не соответствовать реальным показателям. Расход существенно возрастает при загрузке авто, а также движении по неровным дорогам, при дожде или снеге.

Системы и механизмы

Коробка передач модели оснащена 5 ступенями, 4 из которых являются полноценными скоростями движения, а 1 — задней передачей. 53 модификация была оснащена синхронизаторами, что существенно облегчает их переключение.

Сцепление относится к сухому типу, оснащено одним диском. Рессоры отличаются большим ресурсом, являются полуэллиптическими, установлены в количестве 4 штук. Перегруз автомобиля существенно снижает срок службы данных компонентов, приводит к их быстрой поломке.

Стандартные ножные тормоза относятся к колодочному типу, в то время как ручник — к барабанному. Рулевое управление в модели реализовано с посредством глобоидального червячного механизма со специальным роликом, оснащенным 3-мя гребнями. Гидро-цилиндр подъема кузова используется в самосвальных модификациях.



Электрооборудование

Рассматриваемый бортовой грузовик имеет простейшую систему электрооборудования, что обусловлено отсутствием многих опций, характерных для более современных аналогов. Проводка представляет собой схему с 1 проводом, номинальное напряжение в ней составляет 6v.

В конструкции используется раритетный аккумулятор 6-СТ-68-ЭМ, устанавливаемый на момент выпуска, а также генератор мощностью 350Вт. Ремень генератора отличается малым сроком службы и часто требует замены. Электрооборудование включает катушку зажигания, распределитель и стартер.

Каталог запчастей

Если изучить каталог запчастей, представленных в продаже, можно сделать вывод о том, что ремонт и обслуживание ГАЗ 5314 не потребуют серьезных финансовых вложений. Это обусловлено повсеместным распространением необходимых деталей, а также их длительным сроком службы. При этом вес двигателя довольно велик, что несколько затрудняет самостоятельный ремонт.

Линейка автомобилей ГАЗ-53

Поскольку конструкция машины оказалась крайне удачной, инженеры ГАЗ её активно модифицировали для большего соответствия конкретным задачам. Среди модификаций, получивших наибольшее распространение среди потребителей, целесообразно упомянуть следующие версии:

• Ф — модификация, оснащенная форсированным двигателем;
• А — модернизированная версия с грузоподъемностью 4 тонны;
• Н — военная разновидность, оснащенная дополнительными элементами и топливным баком увеличенной емкости;
• 53-19 — версия, работающая на сжиженном газе.

Также заслуживает упоминания ГАЗ53 Б самосвального типа, а также ассенизаторская машина на основе модели. При этом существует и множество других, менее распространенных модификаций, которые имеют узкую специализацию либо выпускались небольшим тиражом.

Заключение

ГАЗ-53 — эффективное транспортное средство для грузоперевозок в условиях плохого дорожного покрытия. Будучи среднетоннажным грузовиком модель обладает неплохими техническими характеристиками, проста и надежна, что позволяет ей сохранять популярность по сей день.

Facebook

Twitter

Вконтакте

Google+

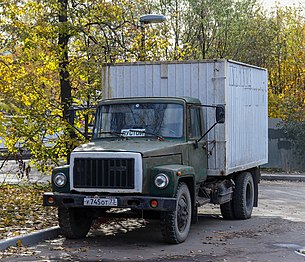

ГАЗ-3307 — Википедия

ГАЗ-3307 / 3309
Производитель	ГАЗ
Годы производства	1989 — настоящее время
Сборка	ГАЗ (Горький/Нижний Новгород, СССР) ГАЗ (Нижний Новгород, Россия)
Класс	Грузовой
Компоновка	переднемоторная, заднеприводная
ЗМЗ-5234 Производитель ЗМЗ Тип Бензиновый Объём 4670 см3 Максимальная мощность 130 л. с., при 3200 об/мин Максимальный крутящий момент 314 Н·м, при 2000 об/мин Конфигурация V8 Цилиндров 8 Клапанов 16 Макс. скорость 90 Расход топлива при смешанном цикле 32 Экологические нормы ЕВРО 1 — 5 Диаметр цилиндра 92 мм Ход поршня 88 мм Степень сжатия 6,5 Система питания карбюратор К-135 Охлаждение жидкостное Клапанной механизм OHV Материал блока цилиндров алюминий Материал ГБЦ алюминий Тактность (число тактов) 4 Рекомендованное топливо А-76, АИ-92 ЗМЗ-5244 Производитель ЗМЗ Тип Бензиновый Объём 4670 см3 Максимальная мощность 137 л. с., при 3 200 — 3 400 об/мин Максимальный крутящий момент 314 Н·м, при 2400 — 2800 об/мин Конфигурация V8 Цилиндров 8 Клапанов 16 Макс. скорость 90 Расход топлива при смешанном цикле 23 Экологические нормы ЕВРО — 5 Диаметр цилиндра 92 мм Ход поршня 88 мм Степень сжатия 8,3 Система питания Инжектор Охлаждение жидкостное Клапанной механизм OHV Материал блока цилиндров алюминий Материал ГБЦ алюминий Тактность (число тактов) 4 Рекомендованное топливо АИ-92
механическая 4-ступ. Производитель ГАЗ Модель ГАЗ-3307 Тип механическая Число ступеней 4 1 передача 6,55 2 передача 3,09 3 передача 1,71 4 передача 1,0 Задняя передача 7,77 Синхронизаторы 2-4 передачи Переключение напольный рычаг механическая 5-ступ. Производитель ГАЗ Модель ГАЗ-3307 Тип механическая Число ступеней 5 Главная передача 6,17 1 передача 6,555 2 передача 3,933 3 передача 2,376 4 передача 1,442 5 передача 1,0 Задняя передача 5,735 Синхронизаторы 2-5 передачи Переключение напольный рычаг
Длина	6550 мм
Ширина	2380 мм
Высота	2350 мм
Клиренс	265 мм
Колёсная база	3770 мм
Колея задняя	1690 мм
Колея передняя	1630 мм
Полная масса	7850 кг
Максимальная скорость	90 км/ч
Связанные	ГАЗ-3308
Похожие модели	ЗИЛ-4331, Magirus-Deutz 232 D 19
Расход топлива	23 л
Объём бака	105 л
Медиафайлы на Викискладе

ГАЗ-3307 и ГАЗ-3309 — советские и российские автомобили в семействе четвёртого поколения среднетоннажников производства Горьковского автозавода. Бортовой карбюраторный грузовик ГАЗ-3307 выпускается серийно с конца 1989 года, а турбодизельный грузовик ГАЗ-3309 — с конца 1994 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твёрдым покрытием. В четвёртое семейство грузовиков ГАЗ также входили 5-тонный дизельный грузовик ГАЗ-4301 (1992—1995) и 3-тонный дизельный грузовик ГАЗ-3306 (1993—1995). C 1999 года выпускается 2-/2,3-тонный грузовой автомобиль повышенной проходимости ГАЗ-3308 «Садко» (4х4) с односкатной ошиновкой заднего моста и системой централизованного регулирования давления воздуха в шинах, а с 2005 года 4-тонный грузовой автомобиль повышенной проходимости ГАЗ-33086 «Земляк» с двухскатной ошиновкой заднего моста.

Работы по созданию нового поколения среднетоннажных грузовых автомобилей марки ГАЗ для перспективной замены предыдущего семейства ГАЗ-53А начались уже во второй половине 1960-х годов. Вначале планировалось лишь модернизировать выпускавшуюся заводом модель. В 1972 году были построены опытные образцы такого грузовика, получившие обозначение ГАЗ-53-11. Автомобили отличались новыми панелями оперения и интерьером кабины. Они прошли испытания, однако становилось ясно, что требуется абсолютно новая модель^{[источник не указан 580 дней]}. В это время в СССР стали поступать тяжёлые грузовики марки Магирус-Дойц западно-немецкого концерна Клекнер-Хумбольдт-Дойц. И хотя по западным меркам эти автомобили не были столько выдающимися, на советских специалистов они произвели впечатление, дизели воздушного охлаждения прекрасно зарекомендовали себя в суровых условиях Сибири. А прошедший в феврале-марте 1976 года XXV съезд КПСС постановил начать массовую дизелизацию грузового автопарка СССР. Перспективное поколение грузовиков ГАЗ было принято решение сделать дизельным и не просто, а с дизелями воздушного охлаждения. Двигатель немецкого грузовика и его просторная кабина оказали существенное влияние на замысел горьковчан. Начались переговоры с немцами на условия покупки лицензии на производство дизелей воздушного охлаждения.

Технический проект нового грузовика, получивший индекс ГАЗ-4301, рассмотрели на научно-техническом совете Минавтопрома 9 февраля 1978 года. Работу над новой машиной возглавил инженер Александр Михайлович Бутусов. Ведущий конструктор Валерий Дмитриевич Запойнов, дизайнер Станислав Витальевич Волков. Первые опытные образцы были построены в 1979 году. Вторая серия опытные машин была закончена в 1981 году.

Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления, в отличие от предшественников, впервые входит гидроусилитель руля.

На выставке «Автопром-1984» был представлен демонстрационный образец тягача ГАЗ-4509^[1]. 26 декабря 1986 года завод ГАЗ завершил испытания ГАЗ-3307^[2]. Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л. с. началось в конце 1989 года и продолжается по настоящее время (с перерывом в 1996—1997 гг.) с проведением необходимых модернизационных мероприятий по повышению экологического класса двигателей, совершенствованию тормозной системы (например, добавлена АБС) и проч. в соответствии с требованиями национального законодательства и экспортных рынков^{[источник не указан 580 дней]}.

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л. с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1995 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

В 1993 году освоен выпуск замены модели ГАЗ-52 — 3-тонный грузовик ГАЗ-3306 с 4-цилиндровым дизелем воздушного охлаждения ГАЗ-544 мощностью 85 л. с. По некоторым данным в 1992 году ограниченной серией была выпущена 2,5-тонная модификация 33061 с карбюраторным двигателем от ГАЗ-52. Производство трёхтонки ГАЗ-3306 (преимущественно в исполнении «Грузовое такси») продолжалось до 1995 года.

В конце 1994 года с освоением на ГАЗе выпуска четырёхцилиндрового турбодизеля воздушного охлаждения ГАЗ-5441 мощностью 116 л. с. появилась модель ГАЗ-3309 грузоподъёмностью 4,5 т, полностью унифицированная по ходовой части и кабине с ГАЗ-3307 (внешне отличается только трубой воздухозаборника двигателя с левой стороны кабины). К середине 1996 года она полностью вытеснила с конвейера карбюраторный грузовик 3307. В середине 1997 года собственное производство дизельных «воздушников» на ГАЗе было признано экономически нецелесообразным^{[источник не указан 580 дней]}, вследствие чего выпуск модели 3309 был приостановлен до конца 2001 года, а в производстве была восстановлена карбюраторная 4,5-тонка ГАЗ-3307. В дальнейшем ГАЗ переориентировался на закупку белорусских дизелей ММЗ Д-245.7 (аналогичный турбодизель водяного охлаждения устанавливался на ЗИЛ-5301 «Бычок») Минского моторного завода (ММЗ), которые также начали устанавливать на возобновлённую в производстве модель ГАЗ-3309.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях. В начале 2000-х на его базе было создано семейство грузопассажирских автомобилей ГАЗ-3325 «Егерь» с двойной 5-местной кабиной, а также полноразмерный внедорожник ГАЗ-3309 (ГАЗ-330811) «Вепрь», выпускаемый под заказ.

В 2006—2008 годах на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливали бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а в 2008—2012 годах — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ был прекращен в 2009 году, но сохраняется их мелкосерийное производство под заказ, например, под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). В 2010—2012 гг. среднетоннажные грузовики ГАЗ (4х2) оснащали преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2. В 2013—2016 годах все грузовики ГАЗ 4-поколения гражданского назначения в качестве базового двигателя использовали турбодизель ММЗ Д-245.7 Е-4 мощностью 119 л. с. По состоянию на конец 2017 года применение дизелей серии Д-245.7 производства ММЗ на грузовиках ГАЗ 4-поколения (в том числе военного назначения) ограничено экспортными версиями экологических классов Евро-0, Евро-2 и Евро-3 для поставок в Египет и прочие страны третьего мира.

В 2012—2016 годах под заказ производилась модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном использовавшемуся на грузовике ГАЗ-3310 «Валдай». В 2013 году двигатель был сертифицирован под Евро-4.

В феврале 2013 года в серию пошла модификация ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4, а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96. По состоянию на конец 2017 года именно данный двигатель является основным для среднетоннажников производства ГАЗ. Однако осенью 2016 года также было получено одобрение типа на модель ГАЗ-3307 с модернизированным бензиновым двигателем ЗМЗ-524400 типа V8 мощностью 137 л. с. с гидрокомпенсаторами клапанов в ГРМ, распределенным впрыском топлива (бензин АИ-92, возможно использование АИ-95) и каталитическим нейтрализатором (Евро-4), которое действует по май 2021 года^{[источник не указан 580 дней]}. Данная бензиновая версия отличается от дизельных, не только двигателем (снаряженная масса автомобиля ниже на 310 кг), но и 12-вольтовой бортовой электросетью и главной передачей с увеличенным числом 6,17. В отличие от бензиновых грузовиков прежних выпусков ГАЗ-3307 образца 2016 года оснащен пневмогидравлическим приводом тормозов и АБС, а также гидроусилителем руля пластинчатого (шиберного) типа.

Фургон на шасси ГАЗ-33091 с длинной базой. Длиннобазный «Добрыня» с тюнинговой отделкой кабины и спальным отсеком фирмы «Чайка-Сервис».

Технические характеристики карбюраторного двигателя[править | править код]

• Двигатель
• модель ЗМЗ-5231.10 (для ГАЗ-3307)
• описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанный механизм OHV, алюминиевые блок и ГБЦ, третий экологический класс (Евро-3).

• рабочий объем, л 4,67
• степень сжатия 7,6
• мощность брутто л. с. (кВт) / об/мин 124 (91,2) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 30,5 (298) / 3000—3400

• минимальный удельный расход топлива г/лс·ч (г/кВт) 240 (313)
• масса, кг 2750
• топливо: автомобильный бензин А-76 «Нормаль» или АИ-80 «Стандарт». При соответствующей регулировке зажигания допустимо применение бензина АИ-92 «Регуляр».

Технические характеристики инжекторного двигателя (образца 2016 года)[править | править код]

• Двигатель
• модель ЗМЗ-524400 (для ГАЗ-3307)
• описание:

V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с впрысковой системой питания распределенного типа, клапанный механизм OHV с гидрокомпенсаторами, алюминиевые блок и ГБЦ, четвёртый экологический класс (Евро-4).

• рабочий объем, л 4,67
• степень сжатия 8,3
• мощность максимальная л. с. (кВт) / об/мин 137 (100,8) / 3200—3400

макс. крутящий момент брутто, кГс·м (Н·м) / об/мин 32 (314) / 2400—2800

• контрольный расход топлива при постоянной скорости 60 км/ч л/100 км 19,6, при 80 км/ч 26,4
• масса, кг 3275
• топливо: неэтилированный автомобильный бензин АИ-92 «Регуляр». Допускается применение неэтилированного бензина АИ-95 «Премиум».

Технические характеристики дизельных двигателей[править | править код]

ММЗ[править | править код]

Модель ММЗ Д-245.7Е4 (для ГАЗ-330900)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

• рабочий объем, л 4,75
• степень сжатия 17,0
• мощность, л. с. (кВт) / об/мин 125,4 (92,2) / 2200
• макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1100—2100
• удельный расход топлива, г/л. с.·ч (г/кВт) 154 (210)
• масса, кг 430
• топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

ЯМЗ-5344 (образца 2013 года)[править | править код]

Модель ЯМЗ-5344 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, четвёртый экологический класс (Евро-4).

• рабочий объем, л 4,43
• степень сжатия 17,5
• мощность, л. с. (кВт) / об/мин 134,5 (99) / 2300
• макс. крутящий момент, кГс·м (Н*м) / об/мин 42,5 (417) / 1200—2100
• удельный расход топлива, г/л. с.·ч (г/кВт) — 197(145)
• контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
• масса — 460 кг.
• топливо: дизельное топливо по ГОСТ Р 52368-2005 вида II или III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

ЯМЗ-53443 (образца 2016 года)[править | править код]

Модель ЯМЗ-53443 (для ГАЗ-33098)

Рядный, 4-цилиндровый, 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива, пятый экологический класс (Евро-5).

• рабочий объем, л 4,43
• степень сжатия 17,5
• мощность, л. с. (кВт) / об/мин 146,9 (109,5) / 2300
• макс. крутящий момент, кГс·м (Н*м) / об/мин 49,9 (490) / 1200—2100
• удельный расход топлива, г/л. с.·ч (г/кВт) — 197(145)
• контрольный расход топлива при движении с постоянной скоростью 60 км/ч л/100 км 15,5 и 80 км/ч 19,0
• масса — 480 кг.
• топливо: дизельное топливо по ГОСТ Р 52368-2005 вида III

По заказу автомобиль может быть оборудован предпусковым подогревателем.

• ГАЗ-3306 — бортовой с дизелем ГАЗ-544. Выпускался в 1992—1995 годах.
  • ГАЗ-33061 — на агрегатах ГАЗ-52. Грузоподъёмность 2,5 т.
• ГАЗ-3307 — бортовой и шасси с карбюраторным двигателем ЗМЗ-511.10 (с 2008 — ЗМЗ-5231.10). Грузоподъёмность 4,5 т. Выпуск в 1989—2012 годах.
  • ГАЗ-330701 — северный.
  • ГАЗ-330706 — экспортный для стран с умеренным климатом.
  • ГАЗ-330707 — экспортный для стран с тропическим климатом.
  • ГАЗ-33072 — шасси для самосвалов.
  • ГАЗ-33073 — грузопассажирское такси. Бортовая платформа аналогична ГАЗ-66-11 образца 1993 года.
  • ГАЗ-33074 — шасси для автобусов. Поставлялось с капотом и оперением, но без кабины. Двигатель ЗМЗ-513.10.
  • ГАЗ-33075 — газобаллонный на сжиженном газе. Двигатель ЗМЗ-513.10. Серийно не выпускался.
  • ГАЗ-33076 — газобаллонный на сжатом газе. Двигатель ЗМЗ-513.10. Серийно не выпускался.
  • ГАЗ-33078 — с дизелем Hino W04CT мощностью 136 л. с. Выпущена небольшая партия в 1992 году.
• ГАЗ-3308 «Садко» — полноприводный (4х4). Двигатель ЗМЗ-513.10 (ЗМЗ-5231.10), бортовая платформа аналагична ГАЗ-33073.
  • ГАЗ-33081 «Садко» — с дизелем ММЗ Д-245.7. Прототип именовался ГАЗ-33097 (ГАЗ-3309П).
  • ГАЗ-330811 «Вепрь» (ГАЗ-3901) — грузопассажирский с цельнометаллическим пятидверным кузовом.
  • ГАЗ-33082 «Садко» — с турбодизелем ГАЗ-562.
  • ГАЗ-33085 «Земляк» — народохозяйственный. Двускатная задняя ошиновка, колёсные диски и бортовая платформа аналогичны ГАЗ-3307. Грузоподъёмность 4 т. Производство в 2001—2012 годах.
  • ГАЗ-33086 «Земляк» — народохозяйственный с дизелем ММЗ Д-245.7. Производство с 2005 года.
  • ГАЗ-33088 «Садко» — с дизелем ЯМЗ-53442. Выпуск с 2013 года.
• ГАЗ-3309 — бортовой и шасси с дизелем ГАЗ-544. Грузоподъёмность 4 т. Производство в 1995—2000 годах.
  • ГАЗ-3309 — бортовой и шасси с дизелем ММЗ Д-245.7. Производство с 2001 года.
  • ГАЗ-33091 — длиннобазный.
  • ГАЗ-33092 — шасси для пожарных машин с двухрядной кабиной.
  • ГАЗ-33094 — шасси для автобусов.
  • ГАЗ-33096 — с турбодизелем Cummins ISF3.8s3154.
  • ГАЗ-33097 — прототип ГАЗ-33081. Изготовлен в 1995 году.
  • ГАЗ-33098 — с дизелем ЯМЗ-53442. Выпуск с 2013 года.
• ГАЗ-4301 — бортовой и шасси с дизелем ГАЗ-542. Первая промышленная партия собрана в апреле 1984 года. Производство в 1986—1996 годах.

1. ↑ Грузовик пятилетки // «Техника молодёжи», № 1, 1985. стр.35
2. ↑ Ежегодник Большой Советской Энциклопедии, 1987 (вып. 31). М., «Советская энциклопедия», 1987. стр.42

Технические характеристики ГАЗ-53, история модификаций модели, узлы и детали силовой установки

В 60-х годах прошедшего века завод, именуемый сегодня «Группа ГАЗ», приступил к производству среднетоннажных грузовых автомобилей.

На грузовики устанавливались новые силовые агрегаты, механизмы трансмиссии, кабина и кузов, органы управления.

Модели серий 52, 53, 66 образовали линейку универсальных грузовиков, которые в интересах народного хозяйства обеспечивали перевозку в промышленности, для сельскохозяйственных и строительных нужд.

Модификации и история выпуска

Автомобиль являлся самым массовым грузовиком союзных республик. На дорогах страны работало 4 млн машин в обычном, самосвальном и специализированном исполнении.

В 1961-1967 гг. производился ГАЗ-53Ф. Шестицилиндровый на 82 л. с. мотор ГАЗ-11 с четырехступенчатой коробкой переключения скоростей обеспечивали перевозку 3 500 кг груза, потребляя на пробег в 100 км 24 литра низкооктанового бензина.

К планируемому времени выпуска модели не было в производстве V-образного восьмицилиндрового силового агрегата.

Для 53Ф форсировали шестицилиндровый ГАЗ-11, увеличив сжатие смеси. Не было готового гипоидного заднего моста, поэтому поставили механизм с коническими шестернями от модели 51A (автомобиль изображен на фото).

Объективно, по своим техническим характеристикам, автомобиль ГАЗ-53Ф являлся переходной моделью между серией 51A (с нагрузкой 2 500 кг) и серией САЗ-53Б (с грузоподъемностью на тонну больше), что достигалось увеличенной до 3,7 м базой и новыми шинами 8,25-20, монтируемыми на стальные диски.

Автомобиль использовали не только в качестве самосвала, но также была распространена ассенизаторская машина, бензовозы и молоковозы.

ГАЗ-53 не являлся законченной конструкцией, из-за частых выходов из строя деталей и механизмов не имел популярности среди водителей и работников ремонтных служб автотранспортных предприятий. Грузовик с явно слабым мотором и ненадежным мостом выпускался до 1967 года.

С 1964 по 1983 год на дороги выходили модели серий 53 и 53А с грузовой нагрузкой 3 500 и 4 000 кг. Более мощный силовой агрегат ЗМЗ-53 на 115 л. с. обеспечил увеличение скоростного параметра до 85 км/ч при потреблении бензина 25 литров на 100 км.

Отличия линейки 53А от 53

Модели автомобиля имеют следующие отличия:

• усиленная передняя ось;
• новая конструкция кардана;
• более надежная конструкция рулевого привода;
• новая решетка радиатора;
• сигналы поворота дублируются повторителями на крыльях кабины;
• наличие стеклоочистителей с электроприводом;
• отопление кабины.

В 1973 г. модель 53А отметили Государственным знаком качества СССР.
Расширяя функциональные возможности машины, было налажено изготовление шасси 53 01 под крытые кузова и спецоборудование.

Шасси 53 02 являлось платформой для применения кузова самосвального типа и оборудовалось устройством снятия мощности для гидравлического насоса.

На экспорт шли грузовики моделей 53 50 и 53 70. Машины охотно приобретались в Бельгии, Финляндии, в соцстранах. В Болгарии и на Кубе осуществлялась сборка грузовиков из комплектов, поступающих с ГАЗа.

Модель 53 12 производилась с 1983 по 1992 год, как дальнейшее развитие 53-й линейки. В грузовик был установлен восьмицилиндровый мотор ЗМЗ-511.

Мощностной параметр в 120 л. с. позволил довести нагрузку до 4,5 т, а скоростной показатель – до 90 км/ч.

Потребление бензина повысилось до 30 литров, но была предусмотрена возможность установки оборудования для заправки сжиженным или сжатым газом.

Технические характеристики базового бортового автомобиля ГАЗ-53:

Показатель	Ед. изм.	Значение
Период производства		1964-1983 гг.
Предельный размер по габариту (длина, ширина, высота)	мм	6 395, 2 380, 2 220
Расход топлива	л/100 км	24
Мест всего		3
Нагрузка	кг	4 000
Вес с полной загрузкой	кг	7 400
База между колесными осями	мм	3 700
Просвет до грунта минимальный	мм	265
Скорость	км/ч	до 85
Силовой агрегат		ЗМЗ-53
Механизм сцепления		один диск, сухого типа, с рычажным приводом
КПП		на четыре ступени
Передача заднего моста главная		одинарная, коническая, гипоидная
Рулевая колонка		червяк глобоидной формы и ролик на три гребня
Размерность шин		8,25-20
Устройство тормозов		механизм барабанного типа по всем осям, с гидравлическим приводом

Дизельный двигатель автомобиля

Двигатель на грузовике ГАЗ-53 (ЗМЗ-53) V-образный, восьмицилиндровый (два ряда по четыре цилиндра), карбюраторного типа, работает по четырехтактному циклу.

Рабочий объем цилиндров ДВС автомобиля ГАЗ-53 – 4,25 л (при размере цилиндров в поперечном сечении 92 мм и ходах поршня 80 мм).

Технические характеристики по мощности 115 л. с. Запуск мотора ГАЗ-53 осуществляется при помощи стартера.

Номинальные обороты коленчатого вала в минуту – 3 200. Степень сжатия смеси – 6,7.

Системы и механизмы

Блок цилиндров выполнен литьем из сплава Ал-4, после отливки герметизирован термической обработкой и пропиткой синтетической смолой. Это моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршневая группа отливается из сплава алюминия Ал-30. Поршень круглой формы с плоским днищем, в его теле прорезаны три канавки для маслосъемных и компрессионных колец.

Поршни делятся на 5 ремонтных групп по собственному диаметру (буквенная маркировка) и на 4 группы по диаметру отверстия поршневого пальца (цветовая маркировка).

Головки блоков выполнены из сплава Ал-4. Седла клапанов из чугуна, направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединяются резьбовыми шпильками через прокладки из асбокартона, армированного сталью.

Коленчатый вал отлит из чугуна, на нем сформированы шейки шатунов, опоры и противовесы. Вал проходит динамическую и статическую балансировку.

Осевое перемещение коленвала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке маслосгонными канавками, сальниками и асбестовой набивкой.

Механизм газораспределения с верхней установкой клапанов обеспечивает впуск в цилиндры рабочей смеси и выпуск отработанного газа.

Устройство состоит из: распределительных валов и шестерен, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин.

Распределительный вал куется из стали. Имеет пять шеек опоры, кулачки, шестеренчатый привод маслонасоса и распределителя зажигания.

В систему питания входят: бензобак на 90 л, трубопроводы, диафрагменный насос с механическим приводом, фильтрующие устройства очистки топлива и двухкамерный карбюратор К-126 – устройство для приготовления бензовоздушной смеси.

Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый с приводом от распредвала, масляный фильтр полнопоточный, обслуживаемый.

Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.

Система охлаждения с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Емкость – 22 литра. Система зажигания контактная.

Модель 53 12

Грузовик предназначен для транспортировки грузов весом до 4 500 кг по асфальту и грунтовым дорогам. Машина допускала эксплуатацию при температуре от +40 до -40º C.

Вариант 53 12 является глубокой модернизацией модели 53А с лучшими показателями по экономии горючего, ремонтным регламентам и безопасности.

Повышение мощности силовой установки, применение новых радиальных шин позволило увеличить динамику и проходимость машины.

Автомобили серий 53 27 и 53 19 работали на сжатом и сжиженном газе.

Силовой агрегат ЗМЗ-53-11 получил секционный маслонасос, полнопоточное фильтрующее устройство, новые головки цилиндров с повышенным параметром сжатия, вентиляция картера была переведена на закрытую схему.

У автомобиля были усилены: рессорная подвеска, рамные элементы, поперечина (балка) оси. Удалось на 19% уменьшить токсичность выхлопа.

В дальнейшем автомобиль оборудуется триплексом переднего обзора, бесконтактной системой зажигания, новой светотехникой, аварийными сигналами, гидровакуумным усилителем с распределением давления торможения по осям.

Самосвал

Грузовик выпускался для транспортировки сыпучих грузов в интересах сельского хозяйства и промышленности. За счет гидравлической системы механизировался процесс разгрузки.

Емкость цельнометаллической кузовной платформы – 5 кубометров. Специальный механизм допускает механическую выгрузку на одну из рабочих сторон.

Производился самосвал на шасси ГАЗ-53 02 с укороченной в задней части на 270 мм рамой. Колесная база при этом оставалась прежней. Оборудовался валом отбора мощности.

Платформа комплектовалась гидронасосом шестеренчатого типа, который через систему управляющих клапанов обеспечивал работу трех звеньевого гидроцилиндра подъема кузова.

Задние сцепное и буксировочное устройства были перемещены на боковые части рамы.

Проблемные вопросы всей серии

Серия автомобилей имеет следующие недостатки:

• малый ресурс сцепления и тормозной системы;
• значительный расход топлива;
• ненадежные: соединение частей карданной передачи, распределитель и вариатор катушки зажигания;
• течь сальника заднего коренного подшипника двигателя.

Среднетоннажный грузовик 53-й серии показал себя технически простым, надежным автомобилем, легким в управлении. Долговечные, с неброским дизайном автомобили можно и сейчас встретить на сельских дорогах регионов.

Машина может обслуживаться и ремонтироваться в гараже частного подворья, в сельской мастерской, в «поле». Запчасти на автомобиль дешевы и недефицитны.

При замене масла и фильтрующих элементов в регламентные сроки ресурс двигателя до капремонта может превысить 400 тыс. км.

И в заключении посмотрим видео тест-драйва грузовика ГАЗ-53, а также узнаем мнение экспертов о технических характеристиках автомобиля:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики автомобиля газ 3307

На данной странице остановим внимание на технических характеристиках грузового авто ГАЗ 3307.

Данный автомобиль относится к бортовым автомобилям. Ведущими колесами являются задние. Весит ГАЗ 3307 немного, немало 3750 кг. Но грузоподъемность его поменьше – 4.5 тонн. Зато он может развивать скорость до 90 км/ч, при максимальной мощности двигателя в 120 л.с.

Вернуться к оглавлению

Полные технические характеристики авто

Габаритные размеры автомобиля Длина, мм 6330 Ширина, мм 2330 Высота по кабине, мм 2350 Колесная база, мм 3770 Дорожный просвет под балкой передней оси / задним мостом, мм 347 / 265 Колея передних/задних колес, мм 1700 / 1560 Габаритные размеры грузовой платформы Длина, мм 3490 Ширина, мм 2170 Высота, мм 510 Технические характеристики Грузоподъемность, кг 4500 Масса автомобиля, кг Снаряжённая 3200 Полная 7850 Коробка передач механическая пятиступенчатая синхронизированная Подвеска колёс Передняя Зависимая, рессорная, с гидравлическими амортизаторами Задняя Зависимая, рессорная Тормоза Рабочая тормозная система двухконтурная, с гидравлическим приводом Передние Барабанные Задние Барабанные Рулевое управление Тип винт — шариковая гайка Колеса Диски, размерность 152Б-508 Шины, размерность 8,25R20 Двигатель ЗМЗ-511.10 V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением Рабочий объём, л 4,25 Степень сжатия 7,6 Мощность, л.с. (кВт) / об/мин 119 (87,5) / 3200 Максимальный крутящий момент, кГс*м (Н*м) / об/мин 28 (274,7) / 2250 Топливо А-76 Эксплуатационные показатели Максимальная скорость, км/ч 90 Время разгона до 80 км/ч, с 64 Расход топлива, л/100 км (по ГОСТ 20306-90) при 60 км/ч 19,6 при 80 км/ч 26,4 Максимальный подъем, преодолеваемый автомобилем, %, не менее 25 Емкость топливного бака, л 105

Вернуться к оглавлению

Коробка передач

Коробка передач грузового авто ГАЗ 3307 4-х ступенчатая, подвески и передняя и задняя являются зависимыми. Вас также может удивить вместительность топливного бака, которая достигает 105 литров, а бензин в него можно заливать, начиная с А76. Что касается комфорта, то кабина газ 3307 достаточно просторная, рассчитана на 2-х человек, включая водителя. В ней практически не слышен шум мотора, и хорошо просматривается дорога.

Вернуться к оглавлению

Тормозная система

Рабочая тормозная система грузового ГАЗ 3307 оснащена гидроприводом, а в качестве тормозов используется барабанный механизм. Этот автомобиль имеет два тормозных контура, один из которых, может служить запасным тормозом.

Вернуться к оглавлению

Рулевое управление

В рулевом управлении используется червячный механизм, который имеет глобоидальный червяк с трехгребневым роликом. Электрооборудование поддерживает свою работу на напряжении в 12 вольт.

Вернуться к оглавлению

Охлаждение и нагревание

Теперь перейдем к жидкостям, которые рекомендуется использовать на авто ГАЗ 3307. В качестве охлаждающей жидкости можно использовать тосол — А40, смешанный с водой, либо чистый тосол – А65. Забыли добавить, что автомобиль еще оснащен подогревателем, так что вам будет в нем тепло и уютно даже в лютый мороз.

Вернуться к оглавлению

Какие использовать моторные масла и жидкости

Для системы смазки рекомендуется использовать всесезонное масло М-8В или М-6/10В. Но если вы работаете в суровых морозных условиях, то вам понадобится масло АСЗп-6. Для коробки передач лучше использовать всесезонное масло ТАП-15в, от минус 25, до -минус 30, используйте ТСп-10, а если температура и того ниже, то заливайте ТСп-15К с небольшим добавлением дизельного топлива для дизельного газ 3307. Эти же масла можно применять и для рулевого механизма. В картер главной передачи следует заливать всесезонное масло ТСп-14гип, при очень сильных морозах – ТСз-9гип.  Для амортизаторов вам потребуется жидкость АЖ-12Т, или веретенное масло. В качестве тормозной жидкости используйте «Томь».

Конечно, все эти данные берутся из рекомендаций завода-изготовителя, и при необходимости вы можете использовать современные масла или жидкости. Но при этом не забудьте проконсультироваться со специалистами.

Газ 53 технические характеристики, размер кузова

Грузовые автомобили ГАЗ-53

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде.

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с. объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто.

Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

• спидометр;
• амперметр;
• прибор давления масла;
• температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.

Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

• восемь цилиндров в v-образном расположении;
• размер поршня в диаметре 92 мм;
• ход поршня 80 мм;
• алюминиевый блок цилиндров;
• две алюминиевых ГБЦ;
• объем двигателя 4.24 л;
• степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

• несущая балка;
• поворотные кулаки шкворневого типа;
• гидравлические амортизаторы;
• рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

• Большой расход топлива, заявленная норма явно занижена;
• Тугое рулевое управление, гидроусилителя руля явно не хватает;
• Много нареканий на ДВС, в основном это связано с техническими недоработками;
• Слабые рессоры, не выдерживают максимальный нагруженный вес;
• Кабина подвержена коррозии.

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается.

Его очень легко ремонтировать — поломку можно устранить в любом поле.

На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Заключение

ГАЗ 53 не зря стал легендой.

Самосвал ГАЗ-53

Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

http://avtomobilgaz.ru

Объем и размеры бортового и самосвального кузова ГАЗ-53

Более чем за 30 лет Горьковский завод выпустил с конвейера около 4 миллионов грузовиков модели ГАЗ 53, и базовой считается машина с бортовым кузовом. Но вариантов исполнения кузова было несколько видов, также производились и различные спецавтомобили.

Классический бортовой ГАЗ 53 ранней модификации

Вернуться к оглавлению

Разновидности кузовов

Бортовой кузов

С начала и до конца выпуска ГАЗ 53 имел три основных модификации. Первой из них был ГАЗ 53Ф, он производился с 1961 по 1967 год. Изначально автомобиль комплектовался рядным 6-цилиндровым двигателем ГАЗ 11, он имел грузоподъемность три тонны. К концу выпуска модели грузоподъемность увеличили до 3,5 тонн.

Параллельно с ГАЗ 53Ф в 1965 году стартовало производство ГАЗ 53А, грузоподъемность машины была увеличена до 4 тонн. Грузовик уже оснащался 8-цилиндровым мотором Заволжского моторного завода, передняя подвеска автомобиля была усилена с расчетом на перевозку более тяжелого груза.

Модель выпускалась до 1983 года.

Так выглядит грузовик ГАЗ 53 А

В 1983 году произошла глобальная модернизация грузовика, и он получил индекс 53 12. На машину установили модернизированный ДВС ЗМЗ 511 номинальной мощностью 120 л. с., оснастили модель усиленными рессорами, увеличили грузоподъемность до 4, 5 тонн.

В обновленном варианте появилась бесконтактная система зажигания, 2-х контурная гидравлическая тормозная система. Тормоза газ 53 были дополнены двумя вакуумными усилителями.

Приблизительно с 1987 года на модификации последней версии 53 12 стали устанавливать объемные боковые зеркала с улучшенной обзорностью. Скорость ГАЗ 53 12 увеличилась с 85 до 90 км час по отношению к модели предыдущего выпуска 53А.

С 1966 по 1983 год выпускалась модификация бортового грузовика для нужд Советской Армии, она имела название ГАЗ 53Н. Машина комплектовалась предпусковым подогревателем и вторым бензиновым баком емкостью на 105 литров.

Самосвал

Для установки металлического кузова самосвала ГАЗ 53 разрабатывал два вида шасси – 53 02 и 53 14.

На базе первого шасси Саранским заводом по производству автосамосвалов выпускалась модель ГАЗ-САЗ 53Б с 1966 по 1984 год.

Кузов обладал разгрузкой на 3 стороны – по бокам и назад. Шасси 53 02 также подходило и для установки автофургонов. ГАЗ-САЗ 53Б производил еще Фрунзенский автосборочный завод, конструктивно модель не имела никаких отличий от самосвала Саранского производства.

Про модель САЗ 3503 в интернете много противоречивой информации. Многие источники утверждают, что самосвал создан на шасси 53 02, но это все-таки не совсем верно. Если обратить внимание на объявления о продаже машин, то по характеристикам можно понять, что самосвал создавался на базе шасси ГАЗ 52 02, так как в заявленных продавцами данных указан 6-цилиндровый двигатель объемом 3, 5 л и подтверждается грузоподъемность 2,5 тонны.

Самосвал на базе ГАЗ 53

Шасси 53 02 имеет укороченную на 290 мм сзади раму, при этом колесная база остается такой же, как и у базовой версии машины ГАЗ 53А. Грузоподъемность ГАЗ-САЗ 53Б равняется 3,5 т, объем кузова 5 куб. м. При установке наращенных бортов объем увеличивается до 9 кум. м.

На базе 53 02 Саранским заводом была разработана и модель САЗ 3502. В отличие ГАЗ-САЗ 53Б этот самосвал имел только одностороннюю разгрузку кузова (назад), но зато предварительно мог подниматься гидроцилиндром на высоту 2,1 м. грузоподъемность у САЗ 3502 меньше – она составляет 3,2 тонны. В Саранске эта модель фактически не производилась, ее выпуск освоил Фрунзенский автосборочный завод.

Модификация шасси 53 14 для самосвалов создана на базе модели серии 53 12, а на этой основе Саранск изготавливал модель САЗ-3507, серийный выпуск был освоен в 1984 году. Но шасси 53 14 конструктивно ничем не отличалось от 53 02, по сути, поменялся только индекс.

Автобус

Для сборки автобусов на автозавод ГАЗ выпускал удлиненное шасси 53 40. Автобусы собирал Курганский завод, небольшими партиями они производились и в городе Семенов Горьковской (ныне Нижегородской) области. В 1971 году в Кургане собирались опытные партии, начало серийного выпуска КАвЗ 685 датируется 1973 годом. Автобусу был присвоен знак качества, а с 1984 года произошла модернизация – сменилось шасси (ГАЗ 53 12) и двигатель ЗМЗ 53 11. Модель сначала получила индекс КАвЗ 685М, затем производилась под маркой КАвЗ 3270. Очередная модернизация произошла в 1989 году, когда за основу было взято шасси 3307.

Пример автобуса на базе газ 53

Новая марка КАвЗ 3976 получила более мощный двигатель (125 л. с.) и выпускалась почти 20 лет. Автобус Курганского завода прекратили выпускать в январе 2008 года.

Фургон

Шасси 53 02 рассчитывалось не только на установку самосвальной платформы – на этой базе создавались фургоны и цистерны на базе ГАЗ. Фургонов тех годов выпуска сохранилось немного, а вот на базе ГАЗ 53 12 (с 1984 года) модели они еще периодически встречаются в продаже по объявлениям.

Грузовые автомобили-фургоны производило старейшее в Горьком предприятие – Горьковский завод специализированных автомобилей (ГЗСА).

Много хлебовозок и изотермических фургонов создавалось на базе шасси ГАЗ 52, на базе ГАЗ-53Н выпускалась модель ГЗСА-3706. Фургон был предназначен для перевозки скоропортящихся и замороженных продуктов, грузоподъемность машины составляла 3,25 тонны, объем кузова 10 куб. м.

Еще один изотермический фургон на этом же шасси завод выпускал под маркой ГЗСА-950, но у него объем кузова уже был 14,2 куб. м. для перевозки почты завод разрабатывал версию фургона ГЗСА-949.

Спецтехнику успешно производил и Каспийский машиностроительный завод. Почтовый фургон ГЗСА-3711 мог перевезти много печатной продукции – его грузоподъемность равна 3, 5 тонны. Для монтажа автолавок завод использовал шасси ГАЗ 53 01 (ГАЗ 53А).

Цистерна

На базовом шасси 53 01 (внутризаводской индекс) устанавливались цистерны для перевозки разных грузов, и получались автомобили специального назначения:

Производитель различной спецтехники в документах указывал шасси ГАЗ 53А, а выпускались цистерны Курганским заводом дорожной техники, Новотроицким заводом машиностроения.

Молочная цистерна на базе грузовика ГАЗ 53

Автоцистерна для молока АЦПТ 3,3-53А Соколукского завода машиностроения имела емкость 3300 литров, а модель АЦПТ 2,8-53А с объемом цистерны 2800 литров служила для перевозки живой рыбы.
