Регулировка карбюратора бензопилы Штиль 180 своими руками

Бензопилы Stihl MS 180 разработаны таким образом, чтобы максимально облегчить их эксплуатацию малоопытными пользователями. Для этого в карбюраторе пилы были упразднены некоторые настройки, доступные на более мощных пилах. Но возможность настроить все-таки есть, и ремонт, а также регулировка своими руками, возможна.

Содержание

1. Когда нужно регулировать?
2. Как отрегулировать своими руками, нюансы настройки
3. Неисправности и ремонт
4. Залипание клапана форсунки — частая поломка и как её избежать?
5. Устройство и принцип работы
6. Топливный насос
7. Распределительная камера
8. Форсунка
9. Заслонка дросселя
10. Воздушная заслонка
11. Как снять и установить на место?
12. Как разбирать для чистки и замены ремкомплекта?
13. Заключение
14. Сейчас читают

Когда нужно регулировать?

Для начала стоит определиться, зачем вообще может понадобится регулировать и ремонтировать карбюратор Stihl ms 180. Итак, делать это необходимо в следующих случаях:

• Если бензопила не держит холостые обороты;
• ремонт может потребоваться, если пила не запускается;
• наблюдается потеря мощности;
• повышенный расход топлива;
• бензопила не развивает максимальные обороты;
• глохнет при наборе оборотов.

Этот перечень можно продолжать долго, но основные причины мы определили. Прежде чем приступить к регулировке, необходимо знать из каких основных частей состоит карбюратор на бензопиле Штиль МС 180, и кто его производит.

Как отрегулировать своими руками, нюансы настройки

Карбюратор бензопилы Штиль 180, без разбора, регулировать можно только на количество оборотов на холостом ходу. Увеличить или уменьшить подачу топлива в различных режимах при помощи специальных винтов нельзя. Производитель ограничивает доступ к регулировкам и не устанавливает эти винты. Как отрегулировать карбюратор на правильные обороты холостого хода очень подробно описано в инструкции производителя.

При возникновении определенных неисправностей, и наличии опыта, увеличить или уменьшить подачу топлива можно при помощи увеличения зазора при открытии игольчатого клапана.

Для увеличения подачи, коромысло игольчатого клапана в распределительной камере необходимо отогнуть вверх, а для уменьшения, вниз. Тем самым регулируется ход иглы и соответственно пропускная способность клапана.

Не стоит проводить регулировку самостоятельно, т. к. это необходимо делать очень точно и при ошибке вернуть исходное положение коромысла практически невозможно.

Неисправности и ремонт

После того как мы рассмотрели устройство карбюратора определить причину, по которой топливо попадает в камеру сгорания в большем объеме не составит труда. Происходит это из-за износа прокладки между крышкой компенсатора и корпусом карбюратора. Вы спросите, как это может повлиять?

Ответ прост, сжимаясь, прокладка отпускает находящуюся поверх нее диафрагму на доли миллиметров вниз. Она, в свою очередь сильнее надавит на коромысло игольчатого клапана, он откроется больше положенного и топливо поступит в избытке (начнет переливать).

Еще одна причина — растяжение самой диафрагмы, это происходит в результате естественного износа. Предотвратить данный процесс невозможно, зато можно решить проблему, периодически меняя все прокладки, диафрагмы карбюратора, и топливного насоса. Для этого существует ремкомплект.

При чистке бензопилы сжатым воздухом, ни в коем случае нельзя дуть в топливную трубку, это может привести к растяжению диафрагмы.

Залипание клапана форсунки — частая поломка и как её избежать?

Распространенной причиной выхода из строя карбюратора на бензопиле штиль, является залипание клапана в форсунке. Причина залипания — нарушение хранения бензопилы, точнее инструкций производителя Штиль 180 по правильной подготовке к хранению.

Как следует из инструкции, перед длительным хранением, необходимо слить топливо из бака, после чего запустить пилу и дожечь бензин из карбюратора. Невыполнение этого элементарного правила, влечет за собой следующие последствия. Клапан форскнуи, находясь в непосредственном контакте с топливом, прилипает к корпусу, т. к. бензин понемногу испаряется и остается только липкое масло. Заменить форсунку нельзя, т. к. их нет в ремкомплекте, можно только попробовать её выбить и промыть, что не всегда возможно сделать, не испортив при этом форсунку.

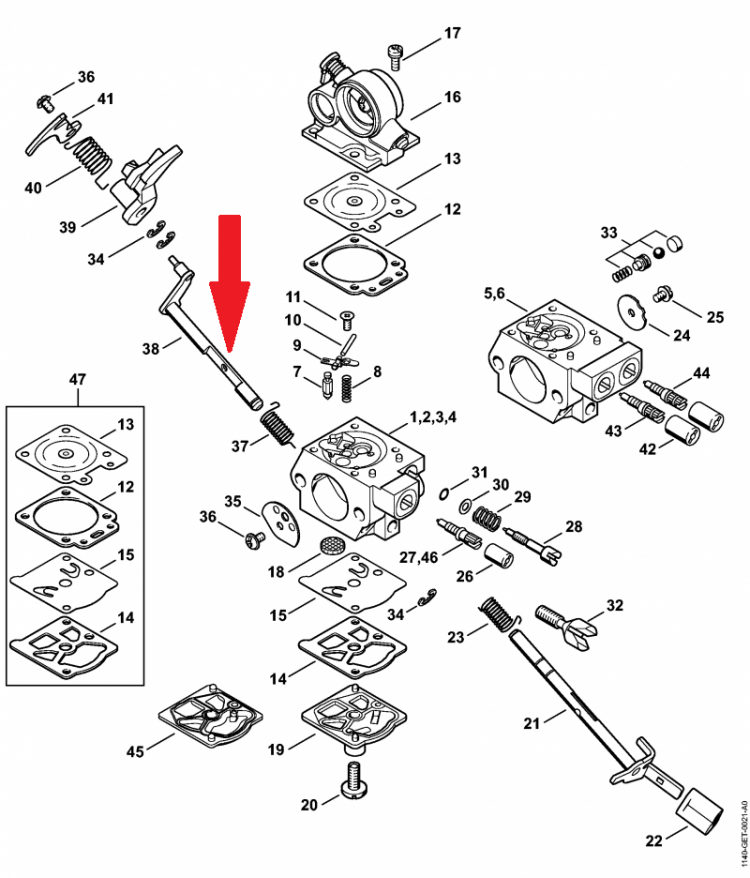

Устройство и принцип работы

Итак, карбюратор разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.

Внешний вид карбюратора Zama

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.

Воздушная заслонка

Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

На фото, есть отверстие в центре, а там по середине шайба — это и есть воздушная заслонка

Как снять и установить на место?

В случаях, когда необходима чистка карбюратора Штиль 180 или его разборка, для начала потребуется снять узел с бензопилы. Делать это необходимо с соблюдением определенного алгоритма действий:

1. Надеть защитный чехол для бензопилы на шину.
2. Снять верхнюю крышку бензопилы.
3. Открутить две гайки крепления воздушного фильтра и карбюратора.
4. Снять корпус воздушного фильтра.
5. Отсоединить провод от рычага управления двигателем.
6. Аккуратно вынуть рычаг из посадочного места в корпусе, одновременно отсоединив от него тягу воздушной заслонки.
7. Потянуть карбюратор на себя и отсоединить подачу топлива, а также тягу дроссельной заслонки.

Для облегчения демонтажа, можно дополнительно раскрутить заднюю рукоятку и отсоединить тягу дроссельной заслонки сначала от нее, а потом только от карбюратора. Это может потребоваться, т. к. без определенного опыта отсоединить тягу от карбюратора достаточно проблематично и проще сначала разбирать ручку.

Устанавливать деталь на место, следует выполняя обратный порядок алгоритма.

При снятии и установке рычага управления двигателем бензопилы, стоит быть предельно внимательным, т. к. посадочное место на корпусе пилы, является слабым звеном пилы, и очень часто малоопытные пользователи его ломают.

Как разбирать для чистки и замены ремкомплекта?

Для того чтобы почистить, поменять прокладки или игольчатый клапан, карбюратор необходимо разобрать. Для этого нужно раскрутить 4 винта на крышке компенсатора и один на топливном насосе.

Вскрыв корпус, стоит быть предельно осторожным, т. к. при попадании мусора во внутрь карбюратора сделает его работу невозможным. Толщина каналов в нем, сравнима с толщиной нитки или даже человеческого волоса.

Видео по ремонту карбюратора штиль 180, можно посмотреть ниже. В нем мастер подробно рассказывает о проблемах и наглядно демонстрирует весь процесс ремонта.

Заключение

В заключение хотелось бы еще раз отметить, что карбюраторы Штиль, которые производит её дочерняя организация Zama, являются очень надежными. При правильной эксплуатации и хранении, способны прослужить весь срок отведенный бензопиле без ремонта.

Сейчас читают

• Все про карбюратор мотоблока, от регулировки до ремонта
• Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
• 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
• Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
• 7 популярных способов изготовления культиватора своими руками

Регулировка карбюратора бензопилы Штиль 660 своими руками

Компания Stihl не используют для сборки своих бензопил готовые узлы от посторонних производителей. Поэтому на оригинальных бензопилах Stihl MS 660 стоят карбюраторы производства этой компании. На китайских бензопилах могут стоять карбюраторы производства компаний Walbro, Rezer, Kimoto, Cingcong, а также других неизвестных производителей.

Содержание

1. Какой карбюратор устанавливается на бензопилу Stihl MS 660
2. Устройство и принцип работы карбюратора бензопилы Stihl MS 660
3. Регулировка карбюратора бензопилы Stihl MS 660 своими руками
4. Что нужно для регулировки
5. Стандартная, или базовая регулировка
6. Текущая настройка
7. Регулировка холостых оборотов
8. Особенности и отличия регулировки карбюратора на китайской бензопиле
9. Чем отличается карбюратор Stihl MS 660 от Stihl MS 650

Какой карбюратор устанавливается на бензопилу Stihl MS 660

Карбюратор бензопилы Stihl MS 660 – мембранного типа, что позволяет ей работать даже в перевернутом положении. Компания имеет более чем полувековую историю производства бензопил, поэтому каждый узел достаточно совершенен.

Неоригинальные изделия от других производителей чаще всего имеют идентичную конструкцию.

Бензопила Stihl MS 660 – одна из самых мощных в мире (7,1 л.с.), профессионального класса.

Поэтому карбюратор на ней отличается повышенной пропускной способностью, достаточной для такого объема двигателя, и надежностью.

Устройство и принцип работы карбюратора бензопилы Stihl MS 660

Карбюратор этой модели состоит из почти 50 деталей, включая элементы крепления.

Основные узлы карбюратора бензопилы Stihl MS 660:

• Корпус из легких сплавов цветных металлов, с каналами подачи топливно-воздушной смеси, накопительной камерой.
• Диффузор и камера в корпусе для распыления топлива.
• Жиклеры с калиброванными отверстиями для дозированной подачи топлива.
• Воздушная и дроссельная заслонки.
• Игольчатый клапан для открытия и закрытия канала подачи бензина из бака.
• Эластичная мембрана, определяющая положение игольчатого клапана.
• Насос ручной подкачки топлива для запуска холодного двигателя (праймер, или подсос).

При первом запуске холодного двигателя бензопилы, бензин подкачивается вручную кнопкой праймера. Первые рывки стартера делаются при закрытой воздушной заслонке. После схватывания и при работе ДВС воздушная заслонка открывается.

Во время работы ДВС в камере сгорания образуется разрежение, и подсос смеси происходит автоматически.

При холостых оборотах поступление смеси ограничено закрытой дроссельной заслонкой с отверстием для прохода небольшого количества топлива.

Положение дроссельной заслонки регулируется при работе бензопилы ручкой газа. При нажатии ручки она открывается, увеличивается подача топлива в ДВС, и наоборот.

На заметку! Смесь с низким содержанием бензина и большим количеством воздуха называется обедненной. И наоборот, смесь, где больше бензина и меньше воздуха, называется обогащенной.

Для нормальной работы ДВС смесь должна быть оптимальной по пропорциям топлива и воздуха, что достигается регулировкой карбюратора бензопилы Stihl MS 660.

Регулировка карбюратора бензопилы Stihl MS 660 своими руками

Все карбюраторы на бензопилах Stihl MS 660 проходят заводскую настройку на оборудованных стендах. Это обеспечивает наилучшие параметры работы ДВС во всех режимах. Настройки сбиваются крайне редко. Перед регулировкой нужно убедиться в её необходимости. Ухудшение работы ДВС может быть вызвано другими причинами:

• Забит воздушный фильтр.
• Забита нагаром решетка искрогашения и выходные патрубки глушителя.

Если с ними нет проблем, или они устранены, а ДВС работает ненормально, начинают регулировку.

Карбюратор бензопилы Stihl MS 660 имеет три регулировочных винта:

• LA для регулировки холостого хода.
• H для регулировки подачи топлива на больших оборотах (главный винт).
• L для регулировки пропорций топлива и воздуха (винт качества смеси).

Винты L и H расположены рядом, LA на удалении от них. Все они имеют маркировку на корпусе.

Что нужно для регулировки

Для доступа к регулировке достаточно снять верхнюю крышку корпуса и воздушный фильтр. Поэтому из инструмента требуется только отвертка под шлицы регулировочных винтов.

Для профессиональной регулировки карбюратора потребуется электронный тахометр. Он точно указывает холостые и максимальные обороты. Холостые обороты бензопилы Stihl MS 660 – 2 500 в мин, максимальные – 13 000 в мин.

Без тахометра, качество регулировки карбюратора определяют на слух и по реальной работе ДВС бензопилы.

Стандартная, или базовая регулировка

Винты H и L закручивают по часовой стрелке до конца, подсчитывая количество сделанных оборотов. Их число записывают или запоминают. Если в результате неудачной регулировки карбюратора не удастся завести двигатель, эти данные позволят вернуться к исходным параметрам заводской настройки.

• Винты H и L откручивают назад против часовой стрелки, каждый на 1 оборот.
• Двигатель заводят и проверяют его в работе на слух или по тахометру.
• Если обороты проваливаются (задыхается) при нажатии ручки газа, винт H откручивают ещё на 1/4 оборота.
• Если при нажатии ручки газа двигатель работает, как на холостых, закручивают на 1/4 оборота винт L.

Каждая проработавшая какое-то время бензопила Stihl MS 660 имеет свои особенности, в том числе степень сжатия в цилиндре. Поэтому настройка индивидуальна. Поворотами на 1/4 – 1/3 оборота винтов H и L в ту или другую сторону, добиваются оптимальной работы двигателя бензопилы на средних и максимальных оборотах.

Текущая настройка

Опытные операторы в процессе работы могут заметить, что ДВС бензопилы стал работать хуже. Иногда достаточно повернуть винты H и L поочередно в ту или иную сторону на небольшой шаг в 1/5 – 1/6 оборота и тут же проверить результат регулировки карбюратора в реальной работе. Это один из простых способов добиться хорошей настройки.

Видео материал содержит информацию о том, как настроить карбюратор бензопилы и проверить результат настройки.

Регулировка холостых оборотов

Проводится с помощью винта LA.

Регулировка требуется, если двигатель глохнет на холостых – мало оборотов, или цепь прокручивается – много оборотов.

Обороты снижают, закручивая винт LA против часовой стрелки, пока цепь не остановится, затем откручивают назад на 1/5-1/4 оборота.

Регулировка винтом LA требуется почти всегда после регулировки винта L, который также изменяет параметры работы ДВС на холостых.

Винты LA и L регулируют холостые обороты в принципе по-разному. L меняет качество и количество подачи топлива через калиброванные отверстия. LA называется «подпорным», потому что он влияет на положение дроссельной заслонки, на холостых оборотах.

Особенности и отличия регулировки карбюратора на китайской бензопиле

Карбюраторы на китайских бензопилах в большинстве скопированы с оригинальной конструкции Stihl. Поэтому алгоритм регулировки на оригинальных и китайских вариантах практически идентичен.

Неоригинальные изделия хуже тем, что на них применяются сплавы низкого качества, недолговечные пластиковые детали (мембрана и прокладки), не точно выдержаны размеры калиброванных отверстий и т. д.

В ознакомительных целях рекомендуем посмотреть интересное видео о китайской бензопиле Штиль МС 660. Бензопила полностью разбирается, оценивается состояние комплектующих в том числе и карбюратора. Также автор видео разбирает карбюратор и на примере показывает как его почистить от грязи.

Чем отличается карбюратор Stihl MS 660 от Stihl MS 650

Stihl MS 660 и MS 650 относятся к одному классу мощных профессиональных бензопил, близки по техническим характеристикам и конструкции. Stihl MS 660 имеет объем камеры сгорания 91,6 куб.см при мощности 7,1 л.с.

Stihl MS 650 – 84,9 куб.см и мощность 6,7 л.с. На них стоят внешне практически одинаковые карбюраторы, которые регулируются по одному алгоритму.

Конструктивные отличия в том, что на карбюраторах бензопилы Stihl MS 650 используются калиброванные отверстия в жиклерах и каналах меньшего диаметра.

Оригинальный немецкий карбюратор на бензопиле Stihl MS 660 не относится к расходным узлам, подлежащим замене после определенного срока службы. Срок службы, на который он способен, может превышать ресурс бензопилы в целом.

Регулировка и настройка карбюратора бензопилы |

Регулировка карбюратора для бензопил

Регулировка карбюратора имеет решающее значение для цепных пил и других двухтактных двигателей. Слишком богатая регулировка приведет к тому, что пила будет дымить, будет иметь недостаточную мощность, приведет к дополнительному накоплению нагара и может повредить двигатель. Слишком бедная регулировка также приведет к недостаточной мощности и, скорее всего, повредит двигатель из-за заклинивания на обедненной смеси. Правильная регулировка карбюратора позволит пиле вырабатывать максимальную мощность, продлить рабочий цикл двигателя, производить минимальное количество дыма, плавно работать на холостом ходу, хорошо набирать обороты и обеспечивать бесперебойную работу.
Переобогащенная регулировка карбюратора – это когда доля топлива в горючей воздушно-топливной смеси настолько высока, что топливо плохо сгорает. Горение не дает много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Переобогащенное состояние вызывает накопление углерода и закупоривает противопожарный экран и порты цилиндров, если они работают в течение определенного периода времени. Помимо регулировки карбюратора, это также может быть вызвано слишком большим количеством масла, смешанного с топливом, и/или старым несвежим бензином.
Регулировка обедненной смеси карбюратора – это когда доля топлива в горючей топливно-воздушной смеси настолько мала, что топлива недостаточно для сгорания. Это также приводит к слабому рабочему ходу и приводит к недостаточной мощности пилы. Помимо низкой мощности, бедная смесь вызывает повышение температуры цилиндра, что часто приводит к заклиниванию. Бедная смесь также допускает чрезмерные обороты, что часто приводит к выходу из строя подшипника шатуна. Другими причинами работы на обедненной смеси являются недостаток масла в топливной смеси и пустой топливный бак. Всегда останавливайте пилу до полного высыхания бака. Обязательно используйте правильное соотношение смеси бензина и масла, рекомендованное для вашей бензопилы.
90 011
Большинство двигателей цепных пил имеют три регулировочных винта карбюратора:
контролирует, насколько дроссельная заслонка (дроссельная заслонка) остается открытой при отпускании курка дроссельной заслонки. Если эта регулировка установлена ​​слишком низко, двигатель заглохнет при отпускании курка газа. Дроссельный клапан (бабочка) просто перекрывает подачу горючего воздуха/топлива, и двигатель останавливается. Если эта регулировка установлена ​​слишком высокой, высокая скорость холостого хода вызовет включение центробежной муфты, и цепь будет вращаться. Это опасное состояние, и его никогда нельзя допускать.
2. Регулировка подачи топлива на низких оборотах (обозначена буквой L на карбюраторе, это жиклер низких оборотов) — это регулировка, которая регулирует пропорцию топлива в горючей воздушно-топливной смеси на холостом ходу. Слишком богатая регулировка приведет к тому, что двигатель перегрузится и заглохнет на холостом ходу. Слишком обедненная смесь приведет к голоданию двигателя и вызовет гонку или скачки. Чрезмерно бедная регулировка также приведет к тому, что двигатель заглохнет.
3. Регулировка подачи топлива на высокой скорости (обозначена буквой H на карбюраторе, это жиклер высокой скорости) — это регулировка, которая регулирует пропорцию топлива в горючей воздушно-топливной смеси на скорости резки. Было бы неверным сказать, что это самая важная настройка, потому что все эти настройки должны быть точными, чтобы пила работала наилучшим образом, но именно эта настройка определяет, как пила работает при распиле. Слишком богатая регулировка не позволит пиле достичь уровня оборотов, необходимого для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялой, а двигатель будет дымить и плохо работать. Слишком обедненная смесь позволит двигателю достичь уровня оборотов, при котором вероятны выход из строя подшипника и заклинивание цилиндра. Ему также будет не хватать мощности при резке, и он будет сильно нагреваться.
Предыдущая информация кратко объясняет условия работы на обогащенной и обедненной смеси. На нем также указаны три регулировочных винта и их функция. Следует отметить, что у некоторых цепных пил отсутствует игла регулировки высоких оборотов. Эти пилы имеют так называемую «фиксированную форсунку», которая устанавливается на заводе. Карбюраторы с «фиксированной струей» используются для того, чтобы оператор пилы не мог установить слишком бедную регулировку и повредить пилу. К сожалению, они также часто мешают пиле достичь максимальной производительности.

90 013
Процедура регулировки карбюратора
Для обеспечения правильной регулировки карбюратора необходимо выполнить следующую процедуру:
• (1) Проверить воздушный фильтр и при необходимости очистите его. Регулировка карбюратора с частично забитым воздушным фильтром аналогична регулировке карбюратора с частично включенной воздушной заслонкой. Если вы регулируете пилу с грязным воздушным фильтром, после очистки фильтра пила будет работать слишком обедненной смесью.
• (2) Проверьте глушитель и выпускной патрубок на наличие нагара. Углерод, забивающий выпускное отверстие или экран искрогасителя, может привести к тому, что пила будет работать так, как будто карбюратор требует регулировки. Изменение настроек карбюратора при заглушенном глушителе может привести к тому, что пила будет работать на обедненной смеси после удаления нагара.
• (3) Если требуется регулировка карбюратора из-за нового или восстановленного карбюратора, лучше всего начать с настройки регулировки топлива за один оборот. Это достигается путем аккуратного завинчивания регулировочных винтов на их гнезда, а затем их вывинчивания на один оборот каждый. Необходимо соблюдать осторожность при завинчивании их на посадочные места, так как посадочные места можно легко повредить, если регулировочные винты затянуты слишком сильно. Эти сиденья хрупкие, и если они повреждены, карбюратор необходимо заменить.
• (4) Проверьте уровень топлива. Бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть отрегулирован слишком богато, когда топливный бак заполнен.
• (5) Запустите двигатель и прогрейте его. Если пила работает на холостом ходу, дайте ей поработать несколько минут. Если он не будет работать на холостом ходу без остановки, прогрейте его, многократно нажимая на дроссельную заслонку, не открывайте дроссельную заслонку полностью. Регулировки карбюратора, сделанные на холодном двигателе, будут слишком богатыми, когда он достигнет нормальной рабочей температуры.
• (5) Начните с установки скорости холостого хода. Попробуйте установить скорость около 2700 об/мин. Если у вас нет тахометра, попробуйте установить скорость так, чтобы пила работала на холостом ходу как можно быстрее, не включая сцепление. Никогда не устанавливайте холостой ход таким образом, чтобы цепь работала при отпускании дроссельной заслонки. Если пила не работает на холостом ходу, переходите к следующему шагу.
• (6) Установите регулировку подачи топлива на низких оборотах. Медленно закручивайте винт до тех пор, пока двигатель не заработает или ему не хватит топлива. Запомните положение паза отвертки. Теперь медленно выверните регулировочный винт, и двигатель должен работать лучше. Продолжайте поворачивать винт, пока двигатель не начнет нагружаться. Запишите положение паза отвертки и сравните его с положением регулировки наклона. Теперь медленно поверните винт в положение, при котором он лучше всего работает на холостом ходу. Это должно быть примерно посередине между богатыми и бедными настройками.
• Нажмите на ссылку ниже, и звуковой клип WAV будет загружен в ваш браузер. То, что вы услышите, это работа пилы на холостом ходу. Медленно наклоняем регулятор низких оборотов, поворачивая его, пока обороты холостого хода не поднимутся, а затем он не начнет глохнуть. Затем мы становимся богаче и слышим, как пила начинает рычать, а обороты падают почти до такой степени, что замирают. Оптимальная настройка находится между этими двумя крайностями. Если вы отрегулируете слишком бедную смесь, у нее кончится бензин, и она умрет или умрет при ускорении. (Обратите внимание, что пила, отрегулированная слишком наклонно на высокой скорости, также может заглохнуть при ускорении.) Если вы думаете, что нашли правильное место, нажмите на газ, и пила должна набрать обороты без каких-либо колебаний или спотыканий.

Регулировка холостого хода пилы WAV

• (7) Вернитесь к шагу (5) и сбросьте холостой ход. Скорее всего, установка оборотов изменилась с тех пор, как вы оптимизировали регулировку топливной смеси.
• (8) Установите регулировку подачи топлива на высоких оборотах. Держите курок широко открытым и проверьте обороты с помощью тахометра.
ПРИМЕЧАНИЕ: Если у вас нет тахометра, установите уровень оборотов таким образом, чтобы пила «четыре цикла» или «булькала» при полностью открытой дроссельной заслонке. Не пытайтесь установить максимальные обороты без тахометра. Настройка на небольшое обогащение снизит производительность, но уменьшит вероятность повреждения двигателя пилы.
• Нажмите на ссылку ниже, и звуковой клип WAV будет загружен в ваш браузер. На этот раз вы услышите, как пилу настраивают на полный оборот. После увеличения оборотов до максимальных и удержания, мы регулируем высокую скорость, заставляя ее замедляться и рычать, развивая небольшую мощность. Затем мы регулируем его наклон, заставляя его звучать более плавно, а затем он начинает голодать, также вырабатывая мало энергии и создавая МНОГО тепла. Когда мы снова переходим от бедного к богатому, звук становится немного грубее. Этот слегка грубый звук (или 4-тактный звук, как его иногда называют) — именно то, что вам нужно. Мы любим говорить, настолько «близко» к гладкости, насколько это возможно, но все же немного грубовато.
Этот файл больше первого и требует больше времени для загрузки. Те из вас, у кого медленные системы или соединения, могут не захотеть ждать!

Регулировка пилы Full Rev WAV

• Убедитесь, что регулировка низкой скорости по-прежнему работает так же хорошо, как перед регулировкой высокоскоростной струи. Изменение настроек одной форсунки часто незначительно влияет на другую. Если ускорение не такое, как раньше, вернитесь к шагу 6. ​​
• Установите конечную скорость холостого хода. На этот раз установите винт скорости холостого хода обратно на самые низкие обороты, при которых пила будет плавно работать на холостом ходу, не создавая впечатления, что она заглохнет.
• Ваша пила правильно отрегулирована и готова к работе.
9 0011
Почему нельзя установить новые углеводы, а затем оставить их в покое?
Некоторые люди задаются вопросом, почему их пила не может быть отрегулирована, когда она новая, и тогда не требуется никакой другой настройки. Они не понимают, что пилы не могут быть настроены на заводе и оставаться правильно отрегулированными в течение всего срока службы пилы. Дело в том, что некоторые производители думают так же и пробовали карбюраторы с «фиксированной струей» и «полуфиксированной струей». Эти типы карбюраторов никогда не работали хорошо. Причина в том, что высота над уровнем моря, тип топлива, возраст топлива, влажность, быстроизнашивающиеся детали пилы и множество других факторов заставляют карбюраторы нуждаться в периодической регулировке. Также полезно иметь возможность настроить карбюратор для различных применений; бензопилы, установленные на цепных пилах, например, должны иметь регулировку высокой скорости, установленную на большую скорость, из-за типа нагрузки на пилу.

CV Производительность | Настройка смеси карбюратора Harley CV

Провода свечей зажигания ThunderCore

Цена: 23,95–34,95 долл. США

Хромированный масляный фильтр

Цена: $96,95

Тюбик для эмульсии Harley Velocity

Цена: $14,95

ГЛАВНАЯ > Инструкции и руководства >

Примечание. Все инструкции и EZ-Just предназначены только для карбюратора Harley CV. Настройка смеси в карбюраторе Harley Davidson CV — это простая процедура, которую легко выполнить с помощью основных инструментов. Каждый раз, когда вы отбрасываете или меняете выхлоп или воздухозаборник, рекомендуется отрегулировать смесь. Смесь винтовая или EZ-Just является ключом к правильной настройке. Эти этапы настройки применимы ко всем карбюраторам Harley CV с 1989 года по настоящее время, в которых используется карбюратор Harley Davidson в стиле CV 40 мм, но также применимы к CVK40, установленному на других моделях. При настройке всегда начинайте со свежего комплекта свечей зажигания . Карбюратор необходимо будет снять с коллектора, поэтому обратитесь к заводскому руководству по этой процедуре. Сняв карбюратор, положите его вверх дном на устойчивую рабочую поверхность. На рисунке ниже показана снятая поплавковая чаша, однако снимать ее нет необходимости, и это также предотвратит попадание мусора в карбюратор или случайное нарушение настройки поплавка. Смотреть видео: Установка смесительного шнека EZ-Just

Карбюратор Harley типа CV имеет небольшую цилиндрическую башню, выступающую из нижней задней части патрубка (за чашей). Башня закрыта вставкой из мягкого металла, закрывающей смесительный шнек. Получение доступа к этому винту является ключом к точной настройке, и его необходимо удалить. Металлическая заглушка очень мягкая и требует только бытовой дрели и сверла от 7/64″ до 1/8″. Закрепите карбюратор в тисках или другим способом, чтобы карбюратор оставался устойчивым. Просверлите отверстие в заглушке, стараясь не пробить слишком быстро. Вы же не хотите повредить винт смеси сразу под заглушкой. Позвольте дрели медленно врезаться в заглушку, а не толкать ее.

Наконечник: Чтобы избежать сверления слишком глубоко в заглушке, многие предлагали несколько раз обмотать сверло изолентой на расстоянии около 3/16 дюйма от кончика. слишком глубокое сверление Подденьте заглушку с помощью отмычки или вы можете вкрутить небольшой винт из листового металла в отверстие и использовать его, чтобы вытащить заглушку. Сняв заглушку, очистите область вокруг винта смешения, чтобы не осталось металлических осколков. Способ регулировки Если вместо установки EZ-Just регулируете имеющийся винт для смеси, используйте маленькую отвертку с плоской головкой и поворачивайте винт по часовой стрелке, пока он МЯГКО не сядет на место. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ, ТАК КАК ЭТО ПОВРЕДИТ НАКОНЕЧНИК ИГЛЬНОГО ВИНТА. Подсчитайте, сколько оборотов потребуется, чтобы достичь закрытого сидячего положения. Теперь выверните винт против часовой стрелки, остановившись на 1/4 оборота больше, чем вы изначально отсчитали. Например, если вы повернули винт на 1-1/2 оборота, то открутите его на 1-3/4 оборота. Это ваша базовая отправная точка, и только она позволит вашей смеси на холостом ходу быть немного богаче, чем исходная установка. Во многих случаях это будет идеальная настройка. Кроме того, этот метод настройки применим только к карбюраторам, у которых все еще есть запечатанный на заводе винт, который вы только что открыли.

Большинство людей предпочитают использовать смесительный винт EZ-Just для облегчения регулировки и точной настройки, а не возиться с отверткой под карбюратором.

https://cv-performance.com/harley_mixture_screw_tuningЕсли винт регулировки смеси был сброшен дилером или предыдущим владельцем (видно, что заглушка уже снята), поверните винт по часовой стрелке до упора. Теперь поверните винт наружу на 1 и 3/4 оборота, чтобы установить начальную точку. Та же процедура применяется при использовании смесительного шнека EZ-Just.

Использование EZ-Just
При снятии оригинального винта смеси для установки EZ-Just убедитесь, что упаковка смеси не выпала. Эта набивка состоит из пружины, шайбы и уплотнительного кольца и необходима для правильной работы смесительного винта или EZ-Just. Если эти детали выпадут, они не будут доступны через Harley, но CVP производит замену комплекта уплотнения смеси .

Предупреждение:

Винт смеси EZ-Just ДОЛЖЕН быть полностью ввинчен (слегка посажен) перед тем, как вывернуть его и выполнить окончательную регулировку. Обычно от 10 до 12 полных оборотов винта до упора. Если после установки винта видно более 1-2 витков резьбы, значит, винт вкручен не полностью. Это может привести к выпадению винта во время работы. Если у вас возникли проблемы с полной резьбой EZ-Just, это указывает на то, что внутренняя резьба карбюратора нуждается в очистке или имеет поврежденную внутреннюю резьбу. Работа с легким машинным маслом (масло 3-в-1) часто помогает избавиться от нагара внутри резьбы карбюратора.

ПРИМЕЧАНИЕ. Заказчик или установщик несет ответственность за правильную установку EZ-Just. Если внутренняя резьба карбюратора повреждена и чувствуется ослабление даже при полной посадке, установщик должен принять дополнительные меры предосторожности, чтобы предотвратить ослабление винта (например, намотать ленту, добавить установочный винт и т. д.). CV Performance не может нести ответственность за потерянные или поврежденные винты, учитывая огромные различия, обнаруженные в более чем 2 миллионах карбюраторов CV, проданных HD.

Изображение полностью установленного карбюратора EZ-Just перед регулировкой:

Установите карбюратор обратно на велосипед, выполнив шаги, выполненные при снятии, в обратном порядке. Обязательно замените хомут топливного шланга, кабели и вакуумные линии в одном и том же месте. Убедитесь, что карбюратор плотно прилегает к пыльнику коллектора, так как надлежащее уплотнение имеет решающее значение. Проверьте дроссельную заслонку на заедание и плавность работы.

Воздушный фильтр в сборе должен быть установлен перед запуском двигателя не только для того, чтобы удерживать карбюратор на месте, но и для предотвращения обратного вращения карбюратора во время настройки. Запустите двигатель как обычно и доведите его до рабочей температуры перед точной настройкой. Дайте велосипеду постоять не более 5 минут.

Когда двигатель прогрет и работает на холостом ходу, теперь вы можете точно отрегулировать винт смеси холостого хода для оптимальной работы. Перед запуском двигателя ознакомьтесь с расположением регулировочного винта в нижней задней части карбюратора. Вам понадобится небольшая отвертка для регулировки винта, если не установлен EZ-Just. При работе двигателя на холостом ходу (не более 900 об/мин) МЕДЛЕННО поворачивайте винт внутрь (по часовой стрелке) до тех пор, пока двигатель не начнет дергаться. Вы работаете с перевернутым винтом, поэтому убедитесь, что вы поворачиваете винт по часовой стрелке или внутрь. Обратите внимание, что не все двигатели будут спотыкаться или иметь изменение оборотов, заметное при вращении винта смеси. Это может быть связано со слишком большим жиклером холостого хода, установленными распредвалами или системами зажигания, такими как на Twin Cam 88. Если не удается найти нижнюю точку регулировки, при которой обороты холостого хода замедляются, просто установите винт на 1-3/4 оборота и перейдите к следующему шагу.

Если двигатель не работает на холостом ходу во время этой процедуры, отрегулируйте установочный винт холостого хода на стороне дроссельной заслонки карбюратора, пока он не будет работать правильно. Теперь поверните винт смеси наружу (против часовой стрелки), пока двигатель не начнет работать ровно, затем добавьте 1/8 оборота. Поддерживайте правильную скорость холостого хода и повторяйте регулировку каждый раз при регулировке скорости холостого хода. Нажмите на газ пару раз и наблюдайте за результатами. Если двигатель быстро реагирует плавным пуском и без обратного выстрела через карбюратор, значит, смесь холостого хода правильная. Если возникают колебания, отверните винт смеси холостого хода еще на 1/8 оборота. Как правило, винт для смешения должен делать всего 2-3 оборота от плавной посадки. Все, что превышает 4 оборота, указывает на то, что пилотный жиклер слишком мал.
