ВАЗ 2107 инжектор: система зажигания, неисправности, особенности

ВАЗ 2107 инжектор, она же «семерка» – последний экземпляр из линейки машин ВАЗ с задним приводом. «Семерка» создана на основе ВАЗ 2105 с существенными отличиями: мощностью мотора, внешним видом световых приборов, оформлением салона, формой сидений. В данной статье мы рассмотрим основные параметры, функции, неисправности, плюсы и минусы инжекторных ВАЗ 2107, в частности систему зажигания.

Фото Ваз 2107



Также читайте как уменьшить расход топлива на карбюраторной ВАЗ 2107

Принцип работы инжекторного двигателя ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».

Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

Фото ЭБУ ВАЗ 2107



От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее;
• регулировка количества оборотов двигателя на холостом ходу;
• контроль количественного содержания углекислого газа в выхлопных газах;
• температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).

Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива;
• напряжение бортовой сети. От него зависит время открытия форсунок;
• количество оборотов двигателя;
• количественный состав выхлопных газов.



Зажигание инжекторных ВАЗ 2107

В инжекторном двигателе «семерки» имеется электронный узел зажигания, в который входит электронная плата и несколько катушек. Она имеет высокую надежность в работе, и не требовательна в обслуживании благодаря отсутствию двигающихся деталей.

Момент подачи искры задает ЭБУ двигателя, который зависит от количества оборотов, который поддерживает коленчатый вал.



Какие преимущества инжекторных моделей ВАЗ 2107?

• Инжекторный двигатель ВАЗ 2107 расходует меньшее количество горючего. При этом более мощный, чем карбюраторный двигатель с таким же объемом. Это достигнуто за счет оптимального формирования качественного и количественного состава смеси топлива. Соответственно КПД инжекторного двигателя выше, чем карбюраторного.

• Благодаря электронной регулировке оборотов, двигатель работает надежнее на холостом ходу, меньше глохнет при старте, хорошо заводится при низкой температуре окружающей среды.

• По сравнению с карбюраторным, инжекторный двигатель не требует частой настройки систем зажигания и подачи горючего.

• Воздушно-топливная смесь, которая поступает в цилиндры, имеет наиболее благоприятный состав. А имеющийся катализатор контролирует минимальное количество вредных выхлопных газов. Это играет большую роль в сохранении окружающей среды и заботе о здоровье.

• Отсутствует необходимость вручную регулировать механизм, поскольку это делают гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов. А также они гарантируют меньше шума (шумоизоляцию) при работе двигателя.

• Графическая крутящего момента «плавная», больший диапазон оборотов позволяет достигнуть высокого крутящего момента.

СТОИТ ЗАМЕТИТЬ! На двигатель с инжекторной системой возможна установка газо-баллонного оборудования не только 2-го, но так же и 4-го поколения. Это более современный и привлекательный вариант, поскольку установка 4-го поколения ГБО дает большую экономию и сводит к нулю возникновение «хлопков» в двигателе.



Недостатки инжекторных моделей двигателя ВАЗ 2107

Конечно, как обычно помимо достоинств инжекторной «семерки» имеют место и отрицательные моменты, которые заключаются в следующих ситуациях:

• Проблемный доступ к некоторым составляющим, по причине нахождения мотора и других механизмов под капотом в том же формате, как и у моделей старого образца. Хотя при этом, система, обеспечивающая впрыск горючего, надежна, и не нуждается в частом обслуживании при эксплуатации.

Фото ВАЗ 2107 под капотом

• Инжекторный ВАЗ 2107 оснащен катализатором, который очень просто повредить при езде по плохой дороге с большими неровностями и препятствиями. В таких случаях, конечно, необходимо соблюдать осторожность во время езды по проблемным дорогам.

Фото катализатора ВАЗ 2107

• Наличие инжекторного двигателя повышает требования к качеству горючего, в отличие от карбюраторного варианта. Если применять низкокачественный бензин не избежать засорения топливной системы. Это приводит к не запланированному техническому обслуживанию автомобиля.

• Если произошла поломка системы впрыска самому выполнить ее ремонт в гаражных условиях не реально. Тут необходимо только обращаться к профессионалам на специализированом СТО.



Неисправности инжекторных двигателей ВАЗ 2107

Неисправности инжекторного двигателя ВАЗ 2107 дают о себе знать проявлением следующих проблем:

• Работа двигателя становится неустойчивой и не стабильной;
• Повышается в разы расход горючего;
• Увеличивается количественное содержание углекислого газа в выхлопе;
• При нажатии на педаль газа появляются провалы;
• Падает мощность двигателя, двигатель перестает «тянуть».

Для поиска неисправностей системы впрыска требуется специальное оборудование. Например, чтобы определить правильность работы датчиков и ЭБУ двигателя и определить коды ошибок, требуется специальное программное обеспечение с компьютером, тестер. По этой причине диагностику и ремонт «семерки» инжектор нужно проводить на профессионально оснащенных СТО. Частой причиной неисправностей инжекторов является засор самих форсунок.



Причины засорения инжектора ВАЗ 2107

Бензин не очень хорошего качества в основном вызывает проблемы с системой впрыска. В таком бензине содержится высокое количество тяжелых парафинов. Они оставляют наслоения на стенках топливной системы, засоряя ее, и затрудняют подачу горючего. При производстве качественного бензина добавляют специальные добавки (детергенты) которые разрушают такие отложения. В низкокачественном бензине содержится очень высокое количество парафинов, что детергенты не успевают справляются с их отложениями.

1. Такие наслоения скапливаются не только в форсунках. Они так же могут оседать на дроссельной заслонке, что нарушает пропорциональность топливной смеси, которая поступает в цилиндры.
2. Наслоение так же могут появиться на тарелках выпускных клапанов, с их обратной стороны, по этой причине может прогореть клапан и происходить детонация при сгорании бензина.
3. Для очистки системы впрыска от подобных отложений, необходимо применение специальной жидкости для промывки и некоторое оборудование. Прочистить инжектор можно и в домашних условиях (в своем гараже). Что бы это сделать понадобится жидкость для промывки и спринцовка.

Фото промывки для инжектора ВАЗ 2107



Промывочная жидкость добавляется в бензин и вливается с систему впрыска через тормозной шланг. Сперва, эта процедура делается на неработающем двигателе затем в его рабочем состоянии. Смесь в работающий мотор подается не большими дозами, медленно. Это способствует разрушению образовавшихся наслоений, которые затем, попадая в цилиндры мотора, там прогорают. Надо иметь ввиду, что при проведении данной процедуры, может временно возникать выделения черного дыма из глушителя.

Видео-обзор ВАЗ 2107

vaznetaz.ru

Порядок зажигания ваз 2107 инжектор

2107 Повышение потребления топлива, ухудшение динамики или проблемы с пуском мотора — все это может свидетельствовать о наличии проблем с зажиганием ВАЗ-2107. Но не стоит торопиться с настройкой. Для начала определитесь, какая система установлена на вашем авто, и в чем особенности ее регулировки. Ниже рассмотрим, как выставить зажигание на ВАЗ-2107 для нескольких вариантов — с карбюратором (контактный или бесконтактный тип зажигания), а также с инжектором.

Контактная система зажигания (карбюратор)

Старые «семерки» с карбюраторным мотором, как правило, комплектуются классической контактной системой. Для точной проверки и настройки зажигания необходим стробоскоп, но из-за редкости такого устройства допускается применение простой лампочки на 12 Вольт. Подготовьте два ключа — для коленчатого вала и рожковый на «тринадцать».

Установка зажигания ВАЗ-2107, оборудованного контактной системой, производится так:

• Заглушите мотор (если он был запущен) и дождитесь, пока его температура снизится до безопасного уровня. Поставьте поршень 1-го цилиндра в нужную позицию. Для этого выкручивайте свечку с 1-го цилиндра, закрывайте отверстие и прокручивайте коленвал по ходу вращения стрелки часов.
• Дождитесь максимального давления на палец. Прокручивайте вал до момента, пока метка на шкиве не сравняется с насечкой на кожухе ГРМ. Если с поиском меток возникли проблемы, протрите поверхность от пыли и грязи.
• В случае совпадения со второй меткой можно говорить об опережении зажигания на 5 градусов. Если вы заливайте топливо с октановым числом 92 или 95, такой параметр можно оставлять. Убирайте ключ с коленчатого вала, вкручивайте на место свечу и возвращайте контакты на место.

Следующая задача — определить момент зажигания. Для этого работайте с распределителем. Берите ключ на «тринадцать» и делайте несколько вращений гайки в сторону выкручивания. Далее алгоритм такой:

• Берите лампу на 12 Вольт и подключайте к ней два питающих провода.
• Один из них подсоединяйте на массу машины, а второй — на один из выводов катушки (тот, с которого выходит вторичное напряжение).
• Прокручивайте крышку трамблера. Вращайте до момента, пока лампа погаснет.
• Ставьте все на прежние позиции и пользуйтесь автомобилем.

Как правило, такая установка момента зажигания ВАЗ-2107 дает неплохие результаты и помогает решить ряд задач — устранить проблемы с пуском, снизить расход горючего и даже улучшить динамику авто.

Бесконтактное (электронное) зажигание, карбюратор

Многие автовладельцы переходят на более точный (электронный) тип зажигания. Чтобы отрегулировать устройство своими руками, требуется иметь навыки работы с электрической частью авто. Если же достаточных знаний нет, доверьте работу опытным специалистам.

Подготовьте для настройки инструмент. Вам потребуются ключи (на «восемь», на «десять» и на «тринадцать»), отвертка с крестообразным «жалом», дрель и пара саморезов.

Предварительно установите саму бесконтактную систему, состоящую из следующих элементов:

Трамблер. Начните с замены распределителя, для чего поднимайте крышку последнего (так вы получаете доступ к «бегунку»). Поставьте «бегунок» в позицию, которую можно с легкостью установить в процессе монтажа. Желательно, чтобы насечка была на блоке напротив средней метки шкалы устройства.

Используйте ключ на «тринадцать» для скручивания крепежной гайки, а далее демонтируйте узел. Теперь отключайте центральный провод, объединяющий катушку и трамблер. Монтируйте датчик бесконтактного типа, и выставляйте бегунок с учетом сделанной ранее отметки. Выставляйте по насечкам корпус трамблера. Надевайте крышку и возвращайте провода на место.

Катушка. На следующем этапе переходите к катушке зажигания. Берите ключ на «восемь» и скручивайте провода, которые подключены к устройству. Теперь ключом на «десять» отбрасывайте узел от кузова машины.

Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».

Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода. Обращайте внимание на цвета последних (как правило, они идентична для старого и нового устройства). Подсаживайте на зажим «К» коричневый провод, а на «Б» — синий. Теперь подключайте центральный провод.

Коммутатор. Начните с выбора места для этого узла. В «семерке» лучшая точка для монтажа — между фарой с левой стороны и омывателем. На этом участке имеется ровная площадка, на которую и ставится устройство. Для начала прислоняйте коммутатор, и намечайте места для крепления. После этого вкручивайте саморезы. Не торопитесь закручивать второе крепление — подкладывайте под него провод черного цвета.

Как только описанные работы завершены, проверяйте качество соединения элементов проводки и заводите мотор. Следующий этап — установка зажигания ВАЗ-2107, о чем пойдет речь ниже.

Регулировка зажигания в статическом положении:

1. Найдите стробоскоп. Если такого нет, делайте работу на слух.
2. Попускайте гайку, удерживающую катушку зажигания.
3. Запускайте мотор и прогревайте его.
4. Вращайте кожух трамблера влево и вправо.
5. Дайте команду помощнику смотреть за числом оборотов (они должны находиться на уровне 2000 об/мин).
6. Слушайте шум двигателя. Пробуйте уловить моменты, когда имеют место «провалы» или изменение частоты вращения.
7. Добейтесь ситуации, когда мотор работает без сбоев и дает наибольшие обороты. При этом работа должна быть максимально ритмичной.
8. Протягивайте гайку трамблера и эксплуатируйте авто.

Установка момента зажигания ВАЗ-2107 в движении:

• Прогрейте мотор до температуры 80-95 градусов Цельсия.
• Разгоняйтесь до скорости 40-45 км/час, после чего переводите селектор КПП в положение четвертой скорости.
• Жмите на газ и прислушивайтесь к работе мотора. Если зажигание выставлено корректно, появляется детонация, а через время обороты двигателя взрастают. Если вы слышите явный стук клапанов, прокручивайте трамблер по ходу вращения стрелки часов где-то на 1-1,5 градуса.
• Выполняйте описанные выше манипуляции до момента, пока посторонний звук не пропадет вовсе.
• При резком снижении оборотов после нажатия на газ, прокручивайте распределитель на этот же угол, но в обратном направлении.

Помните, что настройки угла опережения может быть недостаточно — часто требуется регулировка самого карбюратора. Для этого найдите пару винтов. Одним из них вы регулируете качество, а другим — количество. Также время от времени делайте чистку карбюратора.

Как видно из описанной методики, настроить электронное зажигание на «семерке» не составляет труда. При этом можно рассчитывать на серьезную экономию, ведь на СТО эта услуга выльется в немалую сумму.

Зажигание на инжекторе

Часто на форумах встречается вопрос, как выставить зажигание на ВАЗ-2107 с инжекторным мотором. Ответ в этом случае будет оригинальным — «никак». Все дело в том, что на авто с инжектором регулировка зажигания — задача ЭБУ. При этом сбором информации занимаются специальные датчики. Именно они определяют момент зажигания, а также другие параметры, передавая впоследствии их к основному блоку. Все, что от вас требуется — гарантировать правильное натяжение цепи (ремня) ГРМ. Если же проблемы все-таки появляются, требуется промывка инжектора с заменой вышедших из строя узлов.

Теперь вы знаете, как выставить зажигание на ВАЗ-2107. Остается реализовать задуманное на практике, и сделать работу своими руками.

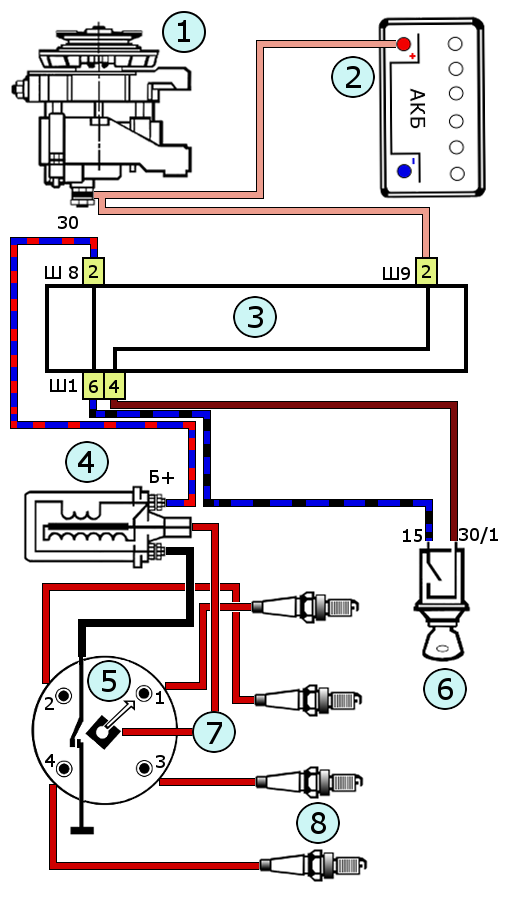

Из схемы подключения проводов высокого напряжения можно узнать порядок зажигания. Слева показан двигатель типа «F», справа — двигатель типа «С». Чтобы лучше понять порядок зажигания, цилиндры от 1 до 4 пронумерованы.

Стрелка показывает направление вращения распределителя зажигания.

Для нормального вращения двигателя рабочая смесь в цилиндрах воспламеняется не в обычном порядке 1—2—3—4. Провода высокого напряжения вставлены в распределитель зажигания соответственно порядку зажигания. Чтобы исключить путаницу, новые провода высокого напряжения снабжены номерами. Порядок зажигания для всех типов двигателей один: 1—3—4—2.

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.[/tip]

Признаки поломки

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.

Снятие модуля зажигания Ваз 2107

1. Снять корпус воздушного фильтра.
2. Отсоединить минусовую клемму с аккумулятора.
3. Вынуть высоковольтные провода из крышки модуля зажигания.
4. Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.
