ВАЗ 2107 инжектор: система зажигания, неисправности, особенности

ВАЗ 2107 инжектор, она же «семерка» – последний экземпляр из линейки машин ВАЗ с задним приводом. «Семерка» создана на основе ВАЗ 2105 с существенными отличиями: мощностью мотора, внешним видом световых приборов, оформлением салона, формой сидений. В данной статье мы рассмотрим основные параметры, функции, неисправности, плюсы и минусы инжекторных ВАЗ 2107, в частности систему зажигания.

Фото Ваз 2107

Также читайте как уменьшить расход топлива на карбюраторной ВАЗ 2107

Содержание

Принцип работы инжекторного двигателя ВАЗ 2107
ЭБУ также принадлежит контроль следующих функций:
Как это все выглядит в работе?
Также в расчет берутся такие параметры:
Зажигание инжекторных ВАЗ 2107
Какие преимущества инжекторных моделей ВАЗ 2107?
Недостатки инжекторных моделей двигателя ВАЗ 2107
Неисправности инжекторных двигателей ВАЗ 2107
Причины засорения инжектора ВАЗ 2107
Видео-обзор ВАЗ 2107

Принцип работы инжекторного двигателя ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».

Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

Фото ЭБУ ВАЗ 2107

От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее;
• регулировка количества оборотов двигателя на холостом ходу;
• контроль количественного содержания углекислого газа в выхлопных газах;
• температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).

Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива;
• напряжение бортовой сети. От него зависит время открытия форсунок;
• количество оборотов двигателя;
• количественный состав выхлопных газов.

Зажигание инжекторных ВАЗ 2107

В инжекторном двигателе «семерки» имеется электронный узел зажигания, в который входит электронная плата и несколько катушек. Она имеет высокую надежность в работе, и не требовательна в обслуживании благодаря отсутствию двигающихся деталей.

Момент подачи искры задает ЭБУ двигателя, который зависит от количества оборотов, который поддерживает коленчатый вал.

Какие преимущества инжекторных моделей ВАЗ 2107?

• Инжекторный двигатель ВАЗ 2107 расходует меньшее количество горючего. При этом более мощный, чем карбюраторный двигатель с таким же объемом. Это достигнуто за счет оптимального формирования качественного и количественного состава смеси топлива. Соответственно КПД инжекторного двигателя выше, чем карбюраторного.

• Благодаря электронной регулировке оборотов, двигатель работает надежнее на холостом ходу, меньше глохнет при старте, хорошо заводится при низкой температуре окружающей среды.

• По сравнению с карбюраторным, инжекторный двигатель не требует частой настройки систем зажигания и подачи горючего.

• Воздушно-топливная смесь, которая поступает в цилиндры, имеет наиболее благоприятный состав. А имеющийся катализатор контролирует минимальное количество вредных выхлопных газов. Это играет большую роль в сохранении окружающей среды и заботе о здоровье.

• Отсутствует необходимость вручную регулировать механизм, поскольку это делают гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов. А также они гарантируют меньше шума (шумоизоляцию) при работе двигателя.

• Графическая крутящего момента «плавная», больший диапазон оборотов позволяет достигнуть высокого крутящего момента.

СТОИТ ЗАМЕТИТЬ! На двигатель с инжекторной системой возможна установка газо-баллонного оборудования не только 2-го, но так же и 4-го поколения. Это более современный и привлекательный вариант, поскольку установка 4-го поколения ГБО дает большую экономию и сводит к нулю возникновение «хлопков» в двигателе.

Конечно, как обычно помимо достоинств инжекторной «семерки» имеют место и отрицательные моменты, которые заключаются в следующих ситуациях:

• Проблемный доступ к некоторым составляющим, по причине нахождения мотора и других механизмов под капотом в том же формате, как и у моделей старого образца. Хотя при этом, система, обеспечивающая впрыск горючего, надежна, и не нуждается в частом обслуживании при эксплуатации.

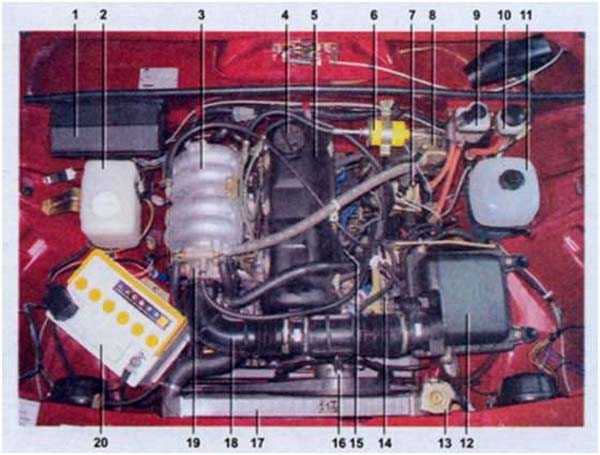

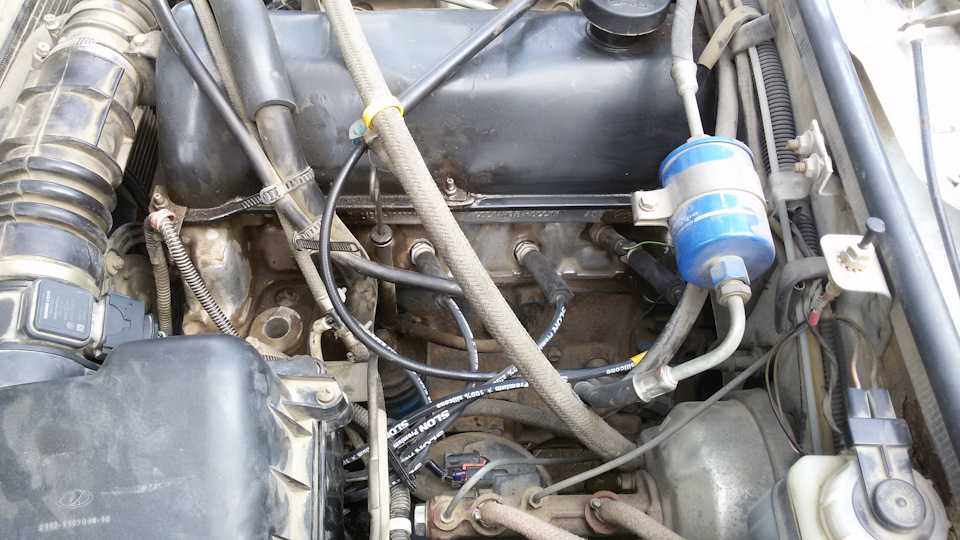

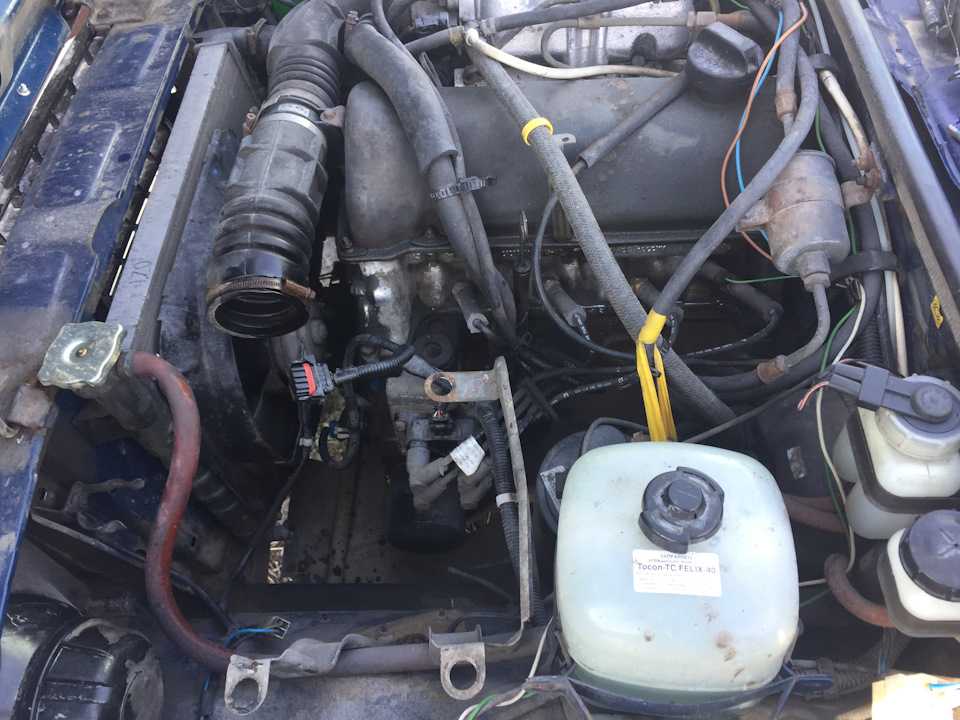

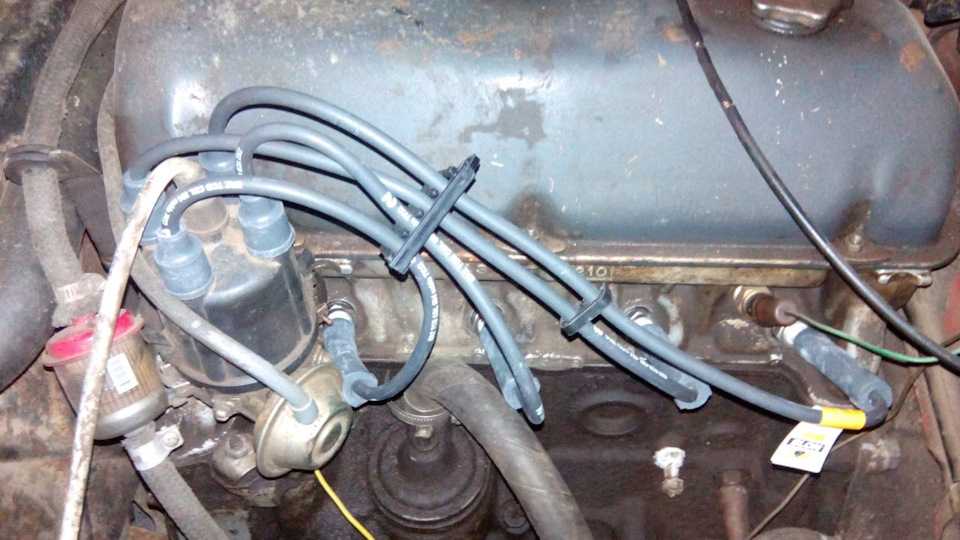

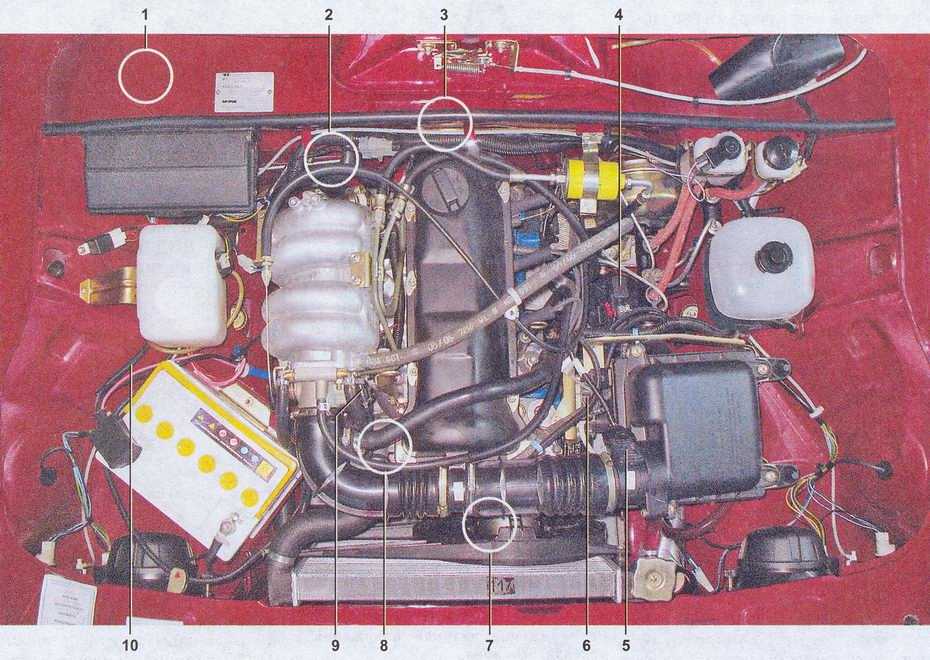

Фото ВАЗ 2107 под капотом

• Инжекторный ВАЗ 2107 оснащен катализатором, который очень просто повредить при езде по плохой дороге с большими неровностями и препятствиями. В таких случаях, конечно, необходимо соблюдать осторожность во время езды по проблемным дорогам.

Фото катализатора ВАЗ 2107

• Наличие инжекторного двигателя повышает требования к качеству горючего, в отличие от карбюраторного варианта. Если применять низкокачественный бензин не избежать засорения топливной системы. Это приводит к не запланированному техническому обслуживанию автомобиля.

• Если произошла поломка системы впрыска самому выполнить ее ремонт в гаражных условиях не реально. Тут необходимо только обращаться к профессионалам на специализированом СТО.

Неисправности инжекторных двигателей ВАЗ 2107

Неисправности инжекторного двигателя ВАЗ 2107 дают о себе знать проявлением следующих проблем:

• Работа двигателя становится неустойчивой и не стабильной;
• Повышается в разы расход горючего;
• Увеличивается количественное содержание углекислого газа в выхлопе;
• При нажатии на педаль газа появляются провалы;
• Падает мощность двигателя, двигатель перестает «тянуть».

Для поиска неисправностей системы впрыска требуется специальное оборудование. Например, чтобы определить правильность работы датчиков и ЭБУ двигателя и определить коды ошибок, требуется специальное программное обеспечение с компьютером, тестер. По этой причине диагностику и ремонт «семерки» инжектор нужно проводить на профессионально оснащенных СТО. Частой причиной неисправностей инжекторов является засор самих форсунок.

Причины засорения инжектора ВАЗ 2107

Бензин не очень хорошего качества в основном вызывает проблемы с системой впрыска. В таком бензине содержится высокое количество тяжелых парафинов. Они оставляют наслоения на стенках топливной системы, засоряя ее, и затрудняют подачу горючего. При производстве качественного бензина добавляют специальные добавки (детергенты) которые разрушают такие отложения. В низкокачественном бензине содержится очень высокое количество парафинов, что детергенты не успевают справляются с их отложениями.

Такие наслоения скапливаются не только в форсунках. Они так же могут оседать на дроссельной заслонке, что нарушает пропорциональность топливной смеси, которая поступает в цилиндры.
Наслоение так же могут появиться на тарелках выпускных клапанов, с их обратной стороны, по этой причине может прогореть клапан и происходить детонация при сгорании бензина.

Для очистки системы впрыска от подобных отложений, необходимо применение специальной жидкости для промывки и некоторое оборудование. Прочистить инжектор можно и в домашних условиях (в своем гараже). Что бы это сделать понадобится жидкость для промывки и спринцовка.

Фото промывки для инжектора ВАЗ 2107

Промывочная жидкость добавляется в бензин и вливается с систему впрыска через тормозной шланг. Сперва, эта процедура делается на неработающем двигателе затем в его рабочем состоянии. Смесь в работающий мотор подается не большими дозами, медленно. Это способствует разрушению образовавшихся наслоений, которые затем, попадая в цилиндры мотора, там прогорают. Надо иметь ввиду, что при проведении данной процедуры, может временно возникать выделения черного дыма из глушителя.

Видео-обзор ВАЗ 2107

Назначение и принцип работы катушки зажигания ВАЗ 2107 инжектор

Катушка зажигания на ВАЗ-2107 с инжектором обеспечивает формирование импульсов тока, отвечающих за образование искры между электродами свечей зажигания. При повреждении элемента нарушается работоспособность системы и увеличивается расход топлива. Водитель может провести первичную диагностику катушки самостоятельно.

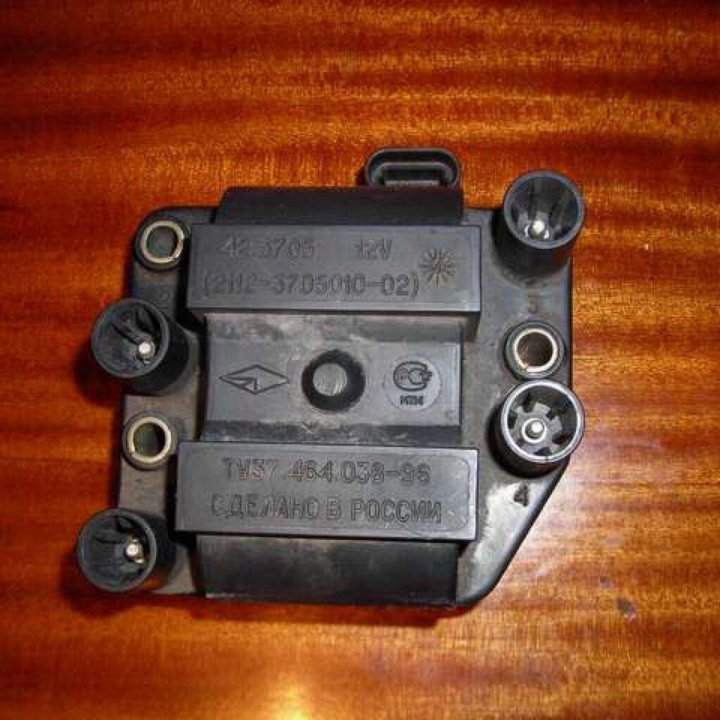

Катушка зажигания на ВАЗ-2107.

Разновидности систем зажигания

На машинах ВАЗ-2107 встречаются несколько видов систем воспламенения смеси:

на модификациях с карбюратором применялось контактное зажигание с катушкой и механическим распределителем высоковольтных импульсов;
с конца 80-х гг. появились бесконтактные системы с датчиком Холла, распределителем и электронным коммутатором;
на инжекторных двигателях используется электронный модуль, механические элементы исключены из сети.

Где находится катушка зажигания инжектора на ВАЗ-2107

Прибор, отвечающий за распределение импульсов зажигания на моторах ВАЗ-2107 с системой впрыска бензина, расположен на правой боковине блока цилиндров. Модуль установлен на площадке, закрепленной над сменным фильтром системы смазки. Блок соединяется высоковольтными проводами с наконечниками свечей зажигания.

Назначение катушки и принцип работы

Модуль состоит из пары трансформаторов и 2 коммутаторов, распределяющих импульсы высокого напряжения. Последние подаются на первичные обмотки преобразователей напряжения в соответствии с сигналами от датчика положения коленчатого вала. Искра поступает одновременно на свечи в 1 и 4 цилиндрах, после поворота вала на 180° – во 2 и 3.

Применение сенсора положения коленчатого вала позволяет избежать проблем с воспламенением рабочей смеси.

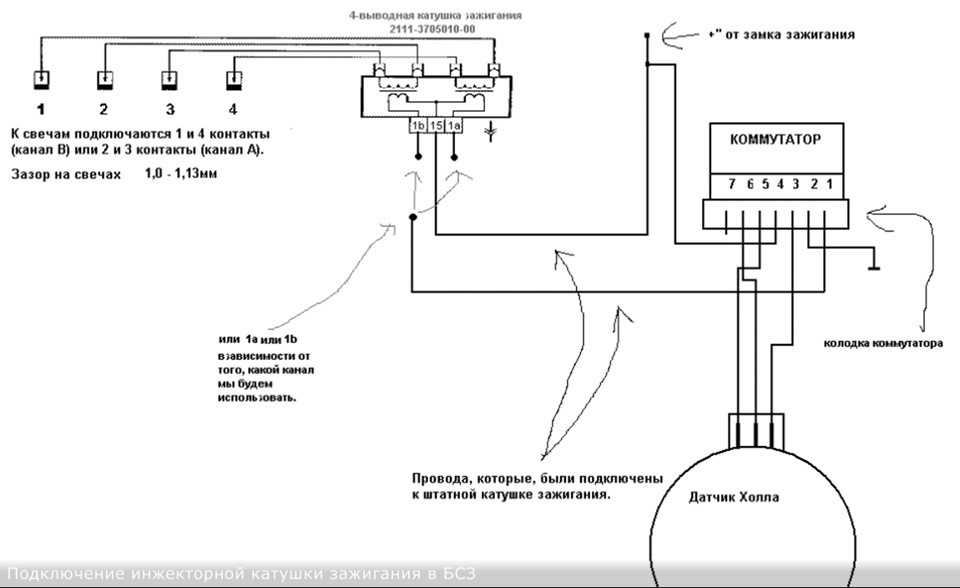

Устройство и схема подключения

Внутри модуля системы зажигания (каталожный номер 2111-3705010) находятся преобразователи напряжения и электронные компоненты, распределяющие импульсы по сигналам от внешнего сенсора. Элементы соединяются перемычками, которые прикреплены припоем на оловянно-свинцовой основе. Корпус выполнен из диэлектрического материала, не разрушающегося под воздействием вибраций и перепадов температур. Выходы оборудованы контактными пластинами, к которым подключаются ответные элементы высоковольтных кабелей.

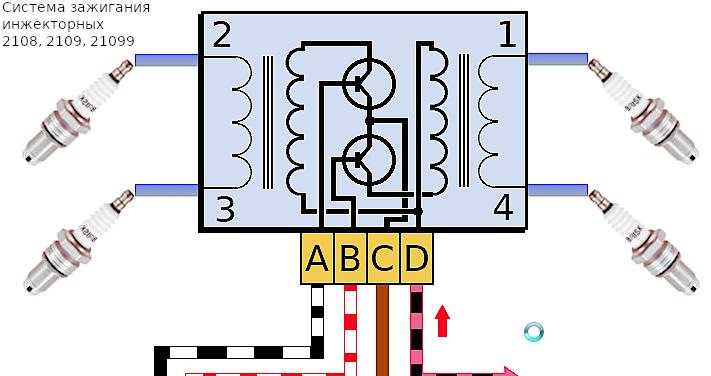

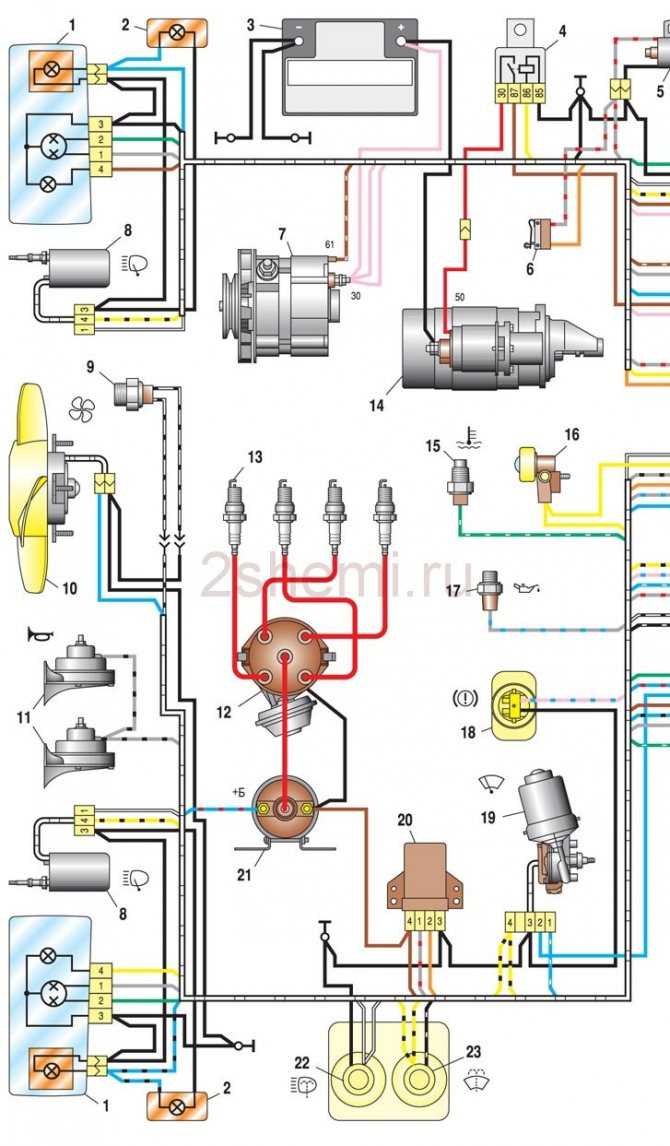

Схема системы зажигания.

Инструкция по подключению

Алгоритм коммутации:

Установить катушку на блок цилиндров и закрепить винтами.
Подключить штекер моторного жгута электропроводки.
Соединить выходы катушки со свечами высоковольтными проводами с соблюдением порядковых номеров цилиндров. Цифры нанесены на корпусе модуля. На двигателе цилиндры отсчитываются от шкива привода вспомогательных агрегатов.
Подключить батарею и провернуть коленчатый вал стартером для запуска двигателя.

Назначение и характеристики

Катушка 2111-3705010 предназначена для:

формирования высоковольтных импульсов;
распределения сигналов между свечами зажигания в соответствии с порядком работы цилиндров.

Основные технические параметры узла:

рабочее напряжение – 12 В;
ток в первичной цепи – 6,4 А;
напряжение во вторичном контуре – 28 кВ;
длительность искры – не менее 1,5 мс;
энергия разряда – 50 МДж.

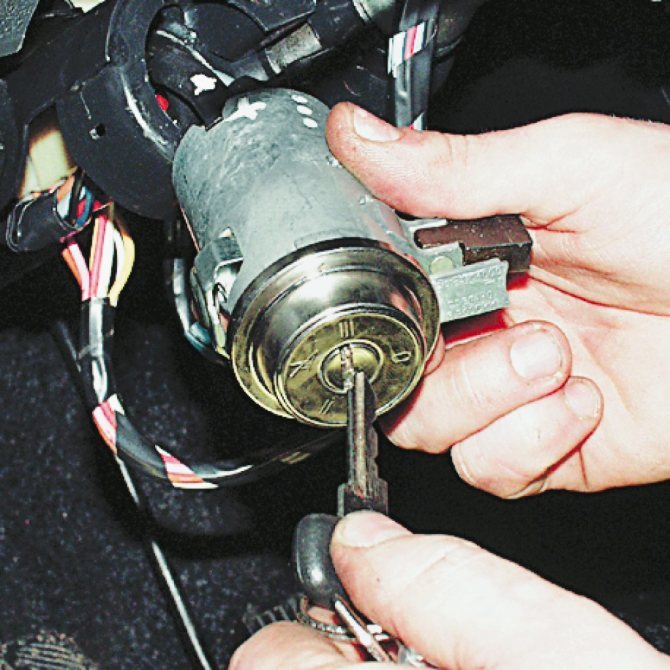

Прочитайте, может пригодится: Самостоятельная замена замка зажигания ВАЗ-2107

Как понять, что модуль зажигания неисправен

Основные признаки поломки узла:

включение в комбинации приборов контрольного индикатора Check Engine;
нестабильная работа двигателя на режиме холостого хода;
рывки при разгоне, связанные с нарушением воспламенения смеси в цилиндрах;
увеличение расхода топлива;
изменение цвета выхлопных газов.

Подобные признаки возникают при повреждении системы подачи топлива или выходе из строя датчиков, отвечающих за поддержание стехиометрического состава рабочей смеси. Необходимо проверить электронные системы диагностическим прибором. Полученные коды ошибок расшифровываются по таблицам, на основании информации осуществляется ремонт автомобиля.

При нарушении работоспособности модуля могут появиться ошибки:

Р3000 или Р3001/3002/3003/3004 – указывают на общее отсутствие искры или по цилиндрам;
Р0351 или Р0352 – сигнализируют об обрывах или коротких замыканиях внутри обмоток и катушек для 1-4 или 2-3 цилиндров двигателя.

Основные причины неисправностей

Модуль зажигания выходит из строя из-за:

обрыва соединительных проводов;
короткого замыкания между кабелями;
окисления или разрушения соединительного штекера;
замыкания блока на картер двигателя.

Способы проверки модуля

Если в системе зажигания пропала искра, то водитель может произвести первичную диагностику модуля своими руками:

Проверка модуля зажигания.

Установить машину на площадку или в гараж, заглушить двигатель.
Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
Отстегнуть разъем электропроводки от модуля.
Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
Отключить зажигание, а затем снять высоковольтные провода.
Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.

Как провести ремонт

При обнаружении поломки требуется снять поврежденную катушку. Для выполнения работ потребуется набор гаечных ключей.

После установки нового модуля проверяется работа двигателя, дополнительные настройки зажигания не требуются.

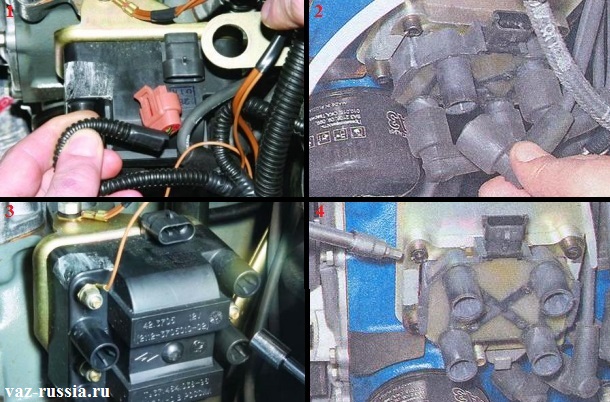

Снятие модуля

Чтобы снять неисправный блок, потребуется:

Отключить аккумулятор от бортовой сети и снять корпус воздушного фильтра.
Отсоединить высоковольтные кабели и жгут электропроводки.
Отвернуть 3 гайки, которые удерживают узел на монтажной площадке.

Прочитайте, может пригодится: Как подготовить к зиме аккумуляторную батарею Ваз-2107

Особенности замены

Установить катушку можно без применения специального инструмента. Система зажигания инжекторных двигателей не требует корректировки работы. Положение дроссельной заслонки настраивают в режиме холостого хода и максимального газа. При сбоях в работе необходимо проверить и выставить по меткам на шкиве привода внешних агрегатов датчик положения коленчатого вала.

Проведение ремонта

Ремонт модуля производится, если нет возможности купить новое изделие. Вскрывается нижняя часть корпуса, а затем восстанавливаются поврежденные дорожки. Отремонтировать катушки в кустарных условиях невозможно, детали не поставляются на рынок запасных частей. Для выполнения монтажных работ требуется паяльное оборудование и навыки работы с оснасткой. Восстанавливать катушки зажигания не рекомендуется.

Установка зажигания ВАЗ-2107: особенности процесса

Содержание

Контактная система зажигания
Бесконтактное зажигание
Зажигание на инжекторе
Когда нужно выставлять зажигание?
Разновидности систем
Подготовительный этап
Настройка
Проверка и настройка угла опережения

Повышение потребления топлива, ухудшение динамики или проблемы с пуском мотора — все это может свидетельствовать о наличии проблем с зажиганием ВАЗ-2107. Но не стоит торопиться с настройкой. Для начала определитесь, какая система установлена на вашем авто, и в чем особенности ее регулировки. Ниже рассмотрим, как выставить зажигание на ВАЗ-2107 для нескольких вариантов — с карбюратором (контактный или бесконтактный тип зажигания), а также с инжектором.

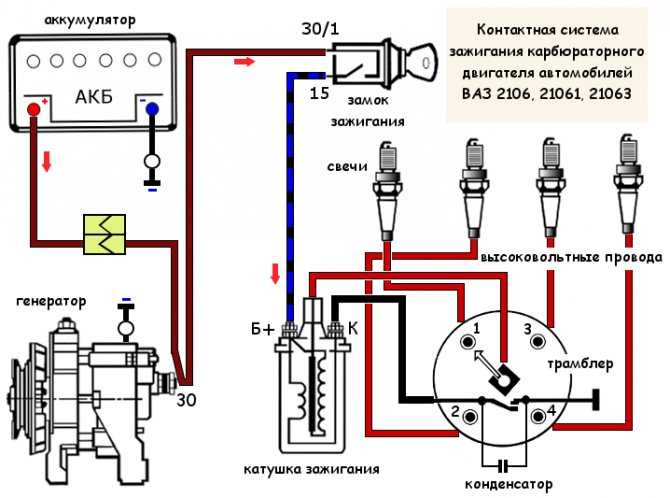

Контактная система зажигания

Старые «семерки» с карбюраторным мотором, как правило, комплектуются классической контактной системой. Для точной проверки и настройки зажигания необходим стробоскоп, но из-за редкости такого устройства допускается применение простой лампочки на 12 Вольт. Подготовьте два ключа — для коленчатого вала и рожковый на «тринадцать».

Установка зажигания ВАЗ-2107, оборудованного контактной системой, производится так:

Заглушите мотор (если он был запущен) и дождитесь, пока его температура снизится до безопасного уровня. Поставьте поршень 1-го цилиндра в нужную позицию. Для этого выкручивайте свечку с 1-го цилиндра, закрывайте отверстие и прокручивайте коленвал по ходу вращения стрелки часов.
Дождитесь максимального давления на палец. Прокручивайте вал до момента, пока метка на шкиве не сравняется с насечкой на кожухе ГРМ. Если с поиском меток возникли проблемы, протрите поверхность от пыли и грязи.

В случае совпадения со второй меткой можно говорить об опережении зажигания на 5 градусов. Если вы заливайте топливо с октановым числом 92 или 95, такой параметр можно оставлять. Убирайте ключ с коленчатого вала, вкручивайте на место свечу и возвращайте контакты на место.

Следующая задача — определить момент зажигания. Для этого работайте с распределителем. Берите ключ на «тринадцать» и делайте несколько вращений гайки в сторону выкручивания. Далее алгоритм такой:

Берите лампу на 12 Вольт и подключайте к ней два питающих провода.
Один из них подсоединяйте на массу машины, а второй — на один из выводов катушки (тот, с которого выходит вторичное напряжение).
Прокручивайте крышку трамблера. Вращайте до момента, пока лампа погаснет.
Ставьте все на прежние позиции и пользуйтесь автомобилем.

Как правило, такая установка момента зажигания ВАЗ-2107 дает неплохие результаты и помогает решить ряд задач — устранить проблемы с пуском, снизить расход горючего и даже улучшить динамику авто.

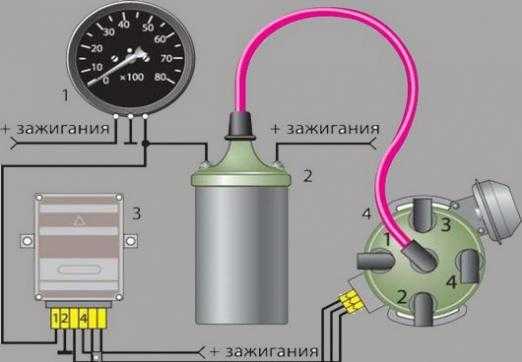

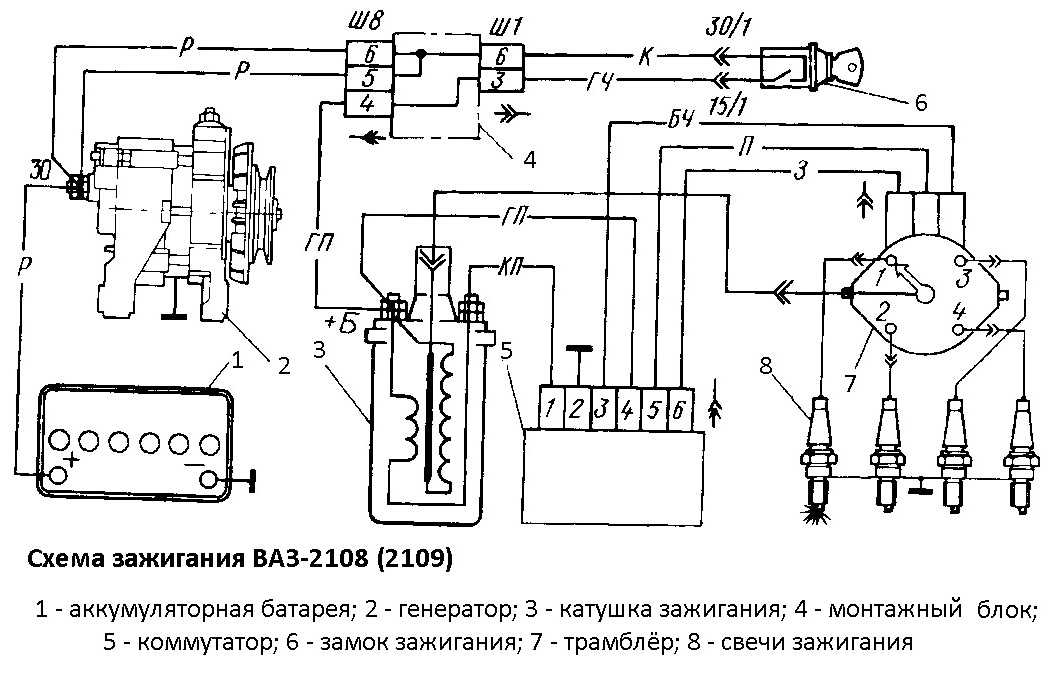

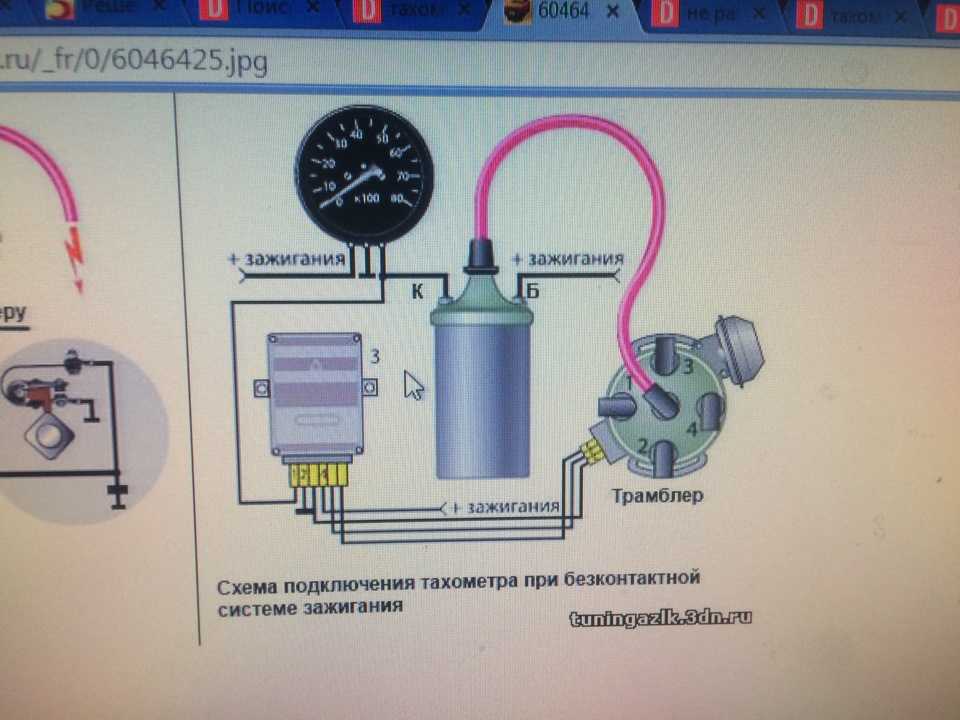

Бесконтактное зажигание

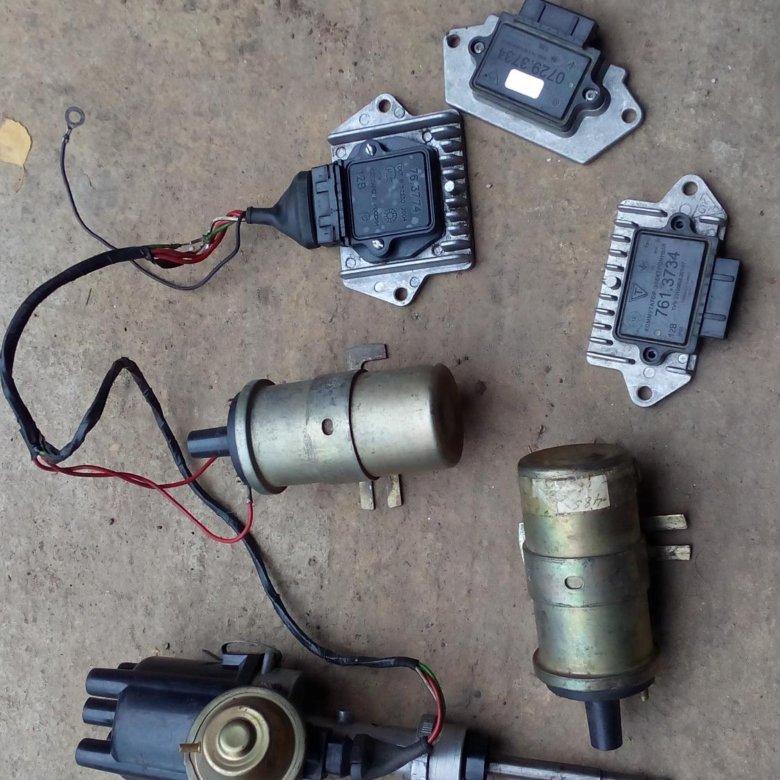

Многие автовладельцы переходят на более точный (электронный) тип зажигания. Чтобы отрегулировать устройство своими руками, требуется иметь навыки работы с электрической частью авто. Если же достаточных знаний нет, доверьте работу опытным специалистам.

Подготовьте для настройки инструмент. Вам потребуются ключи (на «восемь», на «десять» и на «тринадцать»), отвертка с крестообразным «жалом», дрель и пара саморезов.

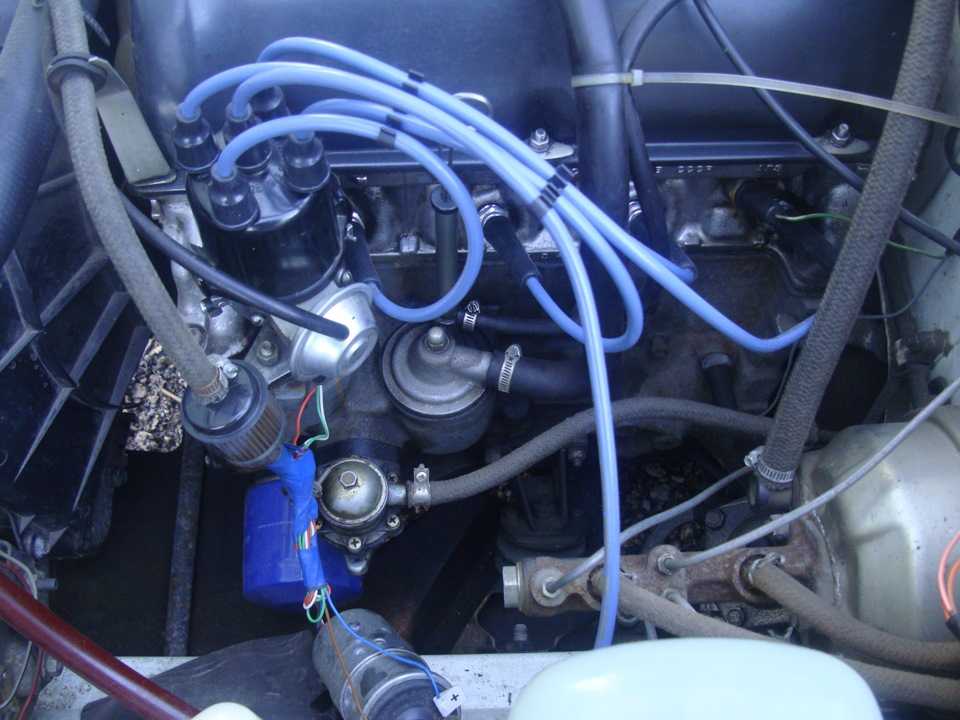

Трамблер. Начните с замены распределителя, для чего поднимайте крышку последнего (так вы получаете доступ к «бегунку»). Поставьте «бегунок» в позицию, которую можно с легкостью установить в процессе монтажа. Желательно, чтобы насечка была на блоке напротив средней метки шкалы устройства.

Используйте ключ на «тринадцать» для скручивания крепежной гайки, а далее демонтируйте узел. Теперь отключайте центральный провод, объединяющий катушку и трамблер. Монтируйте датчик бесконтактного типа, и выставляйте бегунок с учетом сделанной ранее отметки. Выставляйте по насечкам корпус трамблера. Надевайте крышку и возвращайте провода на место.

Катушка. На следующем этапе переходите к катушке зажигания. Берите ключ на «восемь» и скручивайте провода, которые подключены к устройству. Теперь ключом на «десять» отбрасывайте узел от кузова машины.

Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».

Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода. Обращайте внимание на цвета последних (как правило, они идентична для старого и нового устройства). Подсаживайте на зажим «К» коричневый провод, а на «Б» — синий. Теперь подключайте центральный провод.

Коммутатор. Начните с выбора места для этого узла. В «семерке» лучшая точка для монтажа — между фарой с левой стороны и омывателем. На этом участке имеется ровная площадка, на которую и ставится устройство. Для начала прислоняйте коммутатор, и намечайте места для крепления. После этого вкручивайте саморезы. Не торопитесь закручивать второе крепление — подкладывайте под него провод черного цвета.

Как только описанные работы завершены, проверяйте качество соединения элементов проводки и заводите мотор. Следующий этап — установка зажигания ВАЗ-2107, о чем пойдет речь ниже.

Регулировка зажигания в статическом положении:

Найдите стробоскоп. Если такого нет, делайте работу на слух.
Попускайте гайку, удерживающую катушку зажигания.

Запускайте мотор и прогревайте его.
Вращайте кожух трамблера влево и вправо.
Дайте команду помощнику смотреть за числом оборотов (они должны находиться на уровне 2000 об/мин).
Слушайте шум двигателя. Пробуйте уловить моменты, когда имеют место «провалы» или изменение частоты вращения.
Добейтесь ситуации, когда мотор работает без сбоев и дает наибольшие обороты. При этом работа должна быть максимально ритмичной.
Протягивайте гайку трамблера и эксплуатируйте авто.

Установка момента зажигания ВАЗ-2107 в движении:

Прогрейте мотор до температуры 80-95 градусов Цельсия.
Разгоняйтесь до скорости 40-45 км/час, после чего переводите селектор КПП в положение четвертой скорости.
Жмите на газ и прислушивайтесь к работе мотора. Если зажигание выставлено корректно, появляется детонация, а через время обороты двигателя взрастают. Если вы слышите явный стук клапанов, прокручивайте трамблер по ходу вращения стрелки часов где-то на 1-1,5 градуса.

Выполняйте описанные выше манипуляции до момента, пока посторонний звук не пропадет вовсе.
При резком снижении оборотов после нажатия на газ, прокручивайте распределитель на этот же угол, но в обратном направлении.

Помните, что настройки угла опережения может быть недостаточно — часто требуется регулировка самого карбюратора. Для этого найдите пару винтов. Одним из них вы регулируете качество, а другим — количество. Также время от времени делайте чистку карбюратора.

Как видно из описанной методики, настроить электронное зажигание на «семерке» не составляет труда. При этом можно рассчитывать на серьезную экономию, ведь на СТО эта услуга выльется в немалую сумму.

Зажигание на инжекторе

Часто на форумах встречается вопрос, как выставить зажигание на ВАЗ-2107 с инжекторным мотором. Ответ в этом случае будет оригинальным — «никак». Все дело в том, что на авто с инжектором регулировка зажигания — задача ЭБУ. При этом сбором информации занимаются специальные датчики. Именно они определяют момент зажигания, а также другие параметры, передавая впоследствии их к основному блоку. Все, что от вас требуется — гарантировать правильное натяжение цепи (ремня) ГРМ. Если же проблемы все-таки появляются, требуется промывка инжектора с заменой вышедших из строя узлов.

Теперь вы знаете, как выставить зажигание на ВАЗ-2107. Остается реализовать задуманное на практике, и сделать работу своими руками.

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, сделанным по последнему слову техники и нафаршированным сложной электроникой. В этом её прелесть — не нужно по всякому поводу обращаться к специалистам автосервиса, большинство работ по обслуживанию авто способен сделать сам хозяин. Сюда относится и процедура настройки зажигания, которую в состоянии выполнить каждый желающий, предварительно изучив подробную инструкцию.

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
После ремонта двигателя, сопровождавшегося его разборкой.
После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива. Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

механическая с контактами — прерывателями;
бесконтактная;
управляемая электронным блоком (ЭБУ).

Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

отвёртка плоская;
металлический щуп толщиной 0,35 мм;
ключ рожковый размером 13 мм;
автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
ключ для откручивания свечей.

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Настройка

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

снимите крышку трамблёра;
открутите гайку его крепления;
вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Проверка и настройка угла опережения

Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.

Угол опережения регулируется поворотом корпуса распределителя

Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.

По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

возможные трудности и их разрешение

Модуль зажигания относится к таким механизмам, у которых достаточно трудно определить наличие неисправностей. На него обращают внимание когда наблюдаются серьезные отклонения в работе автомобиля. В том случае, если двигатель ВАЗ 2107 сразу не запускается, рекомендуется отрегулировать зажигание, а при неровной работе мотора – требуется надлежащая проверка. Здесь главное не забывать, что модуль зажигания инжекторного мотора и представляет собой систему, которая при помощи катушек вырабатывает электрическую энергию для образования искры и дальнейшего запуска транспортного средства.

Содержание

Предпосылки поломки
Этап подготовки
Залог качественной проверки замыкания

Предпосылки поломки

Обратите внимание, что контрольная лампа неисправности системы управления двигателем, расположенная на щитке приборов в блоке сигнализаторов – это первый сигнализатор отклонений в работе ваз 2107, где используется инжектор. Некоторые модификации ваз 2107 предусматривают расположение контрольной лампы на верхнем вкладыше панели радиоприемника. Путем запуска зажигания и проводится тестирование неисправности системы, которое подразумевает загорание лампы и её угасание после моторного запуска. Предпосылкой для диагностики системы зажигания будет неугасающая лампа при работающем двигателе.

В ситуациях наличия неисправности владельцы ваз 2107 заменяют свечи. Старые заводские свечи обычно заменяют на иpидиeвыe свечи фиpм NGK или Denzo. Не стоит забывать, здесь подходят только те свечи, которые предназначены соответственному типу впрыска.

Тип системы зажигания не менее важен в определении параметров свечи зажигания. Часто подобная манипуляция не дает особых улучшений ( свечи характеризуются достаточно длительным сроком службы), поэтому бесконтактная система зажигания подвергается к полной диагностике.

Этап подготовки

Диагностика того как протекает работа модуля зажигания и каждой отдельно взятой катушки осуществляется при помощи специального прибора, который именуется мультиметр или омметр. Его функциональная задача заключается в том, чтобы показать значение напряжения, которое подает модуль зажигания. В результате диагностики можно выявить источник потери тока в цепи, соответственно и характер неисправности. В целях облегчения кропотливой работы рекомендуется перед началом процесса демонтировать модуль наружу.

Залог качественной проверки замыкания

Бесконтактная система зажигания предусматривает проверку на наличие замыкания. Сперва уделяют внимание обмотке катушки. Чтобы приступить к работе, подсоединяют мультиметр, которым определяется значение сопротивления. Существует рекомендация, которая касается смазки наконечника высоковольтного провода: здесь используется специальное средство для ВАЗ 2107 либо технический вазелин.

Сама катушка диагностируется следующим образом:

модуль отсоединяется от наконечников;
один вывод прибора подключается к центральному контакту, который имеет катушка;
другой вывод прибора подключается к массе.

Если на дисплее прибора бесконечности подразумевается, что замыкания отсутствует, соответственно, катушка в порядке. Важно: неизмененные показатели дисплея при прозвоне цепи и будут свидетельствовать о бесконечности.

Проверка первичной цепи зажигания подразумевает установку мультиметра к её левому и правому контактам, которым отводится функция зажигания. Эта установка омметра должна спровоцировать изменение показаний. Если такое не наблюдается, можно готовиться не только к замене катушки, но и всего аппарата. Ориентируются здесь на показатель нормы, который составляет 3-3.5 Ом.

Процесс проверки вторичных обмоток модуля включает:

Отсоединение от него проводных наконечников.
Ровное расположение перед собой.
Установку модуля к правым выходам верхнего и нижнего расположения. Сосредотачиваем внимание на показателях, которые выставляются прибором за секунды.
Предыдущая манипуляция проводится аналогично с левыми выходами верхнего и нижнего расположения.

Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом. Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится.

Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Содержание

Проверка элементов системы зажигания
Признаки поломки
Подготовка к диагностике зажигания
Снятие модуля зажигания Ваз 2107
Проверка катушки зажигания
Регулировка зажигания

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.

Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.

[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.

Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.

[/tip]

Признаки поломки

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.

Снятие модуля зажигания Ваз 2107

Снять корпус воздушного фильтра.
Отсоединить минусовую клемму с аккумулятора.
Вынуть высоковольтные провода из крышки модуля зажигания.
Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.

Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.

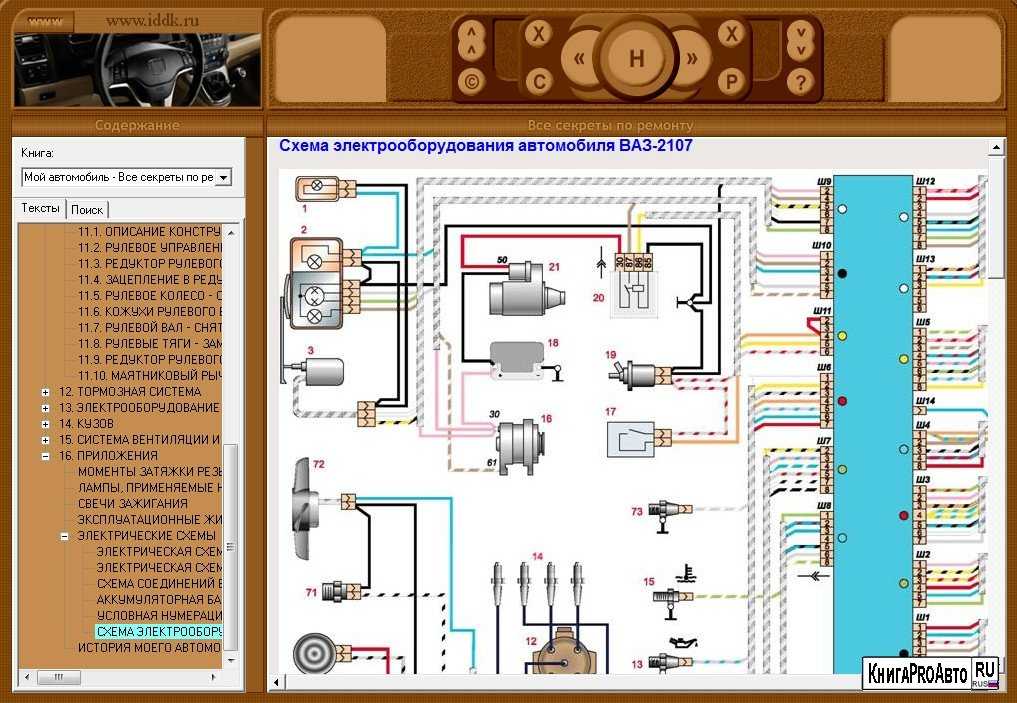

Катушка зажигания ваз 2107 инжектор схема подключения

Содержание

Модуль зажигания является таким механизмом, неисправности которого очень трудно выявить. Обычно проблемы начинают решать, когда уже становится очевидно, что с автомобилем что-то не в порядке. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неровная работа двигателя начинает вас смущать – самое время произвести надлежащую проверку. Напомним, что модуль зажигания двигателя типа «инжектор» – это та самая система, которая с помощью катушек и подает электрическую энергию для того, чтобы образовать искру и завести машину.

Подготовка к работе

Если вы решили удостовериться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметр или по-другому – омметр. Он будет показывать, какое напряжение выдает модуль зажигания, и поможет определить место утечки тока в цепи.

Для вашего же удобства перед началом процесса лучше выставить модуль наружу – это облегчит вам столь кропотливую работу и не даст устать.

Грамотная проверка на замыкание

Сначала проверяем обмотку катушки на предмет замыкания. Для этого требуется подсоединить мультиметр, который определяет сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода особой смазкой, которую можно приобрести в любом магазине запчастей для ВАЗ 2107, или же техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе. Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке. Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью.

Теперь совершим проверку первичной цепи зажигания на предмет обрыва.

Для этого понадобится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен изменить свои показания. В противном случае, под замену будет не просто катушка, а весь аппарат. Обращаем ваше внимание, что показатель нормы составляет 3-3. 5 Ом.

Проверка вторичных обмоток модуля

Для начала отсоединяем от него наконечники проводов. Если вы это уже сделали, то поместите его ровно перед собой. Затем осуществите установку прибора к правому верхнему и нижнему выходам и внимательно следите за показателями, которые через секунду выставит прибор.

После этого точно такие же действия совершаем с левым верхним и нижним выходами. Естественно, что показатели омметра должны измениться и составлять в идеале не менее 7 Ом.

Если хотя бы одна катушка не соответствует стандартам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107, советуем заменить весь модуль.

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Проверка элементов системы зажигания

Признаки поломки

Подготовка к диагностике зажигания

Снятие модуля зажигания Ваз 2107

Снять корпус воздушного фильтра.
Отсоединить минусовую клемму с аккумулятора.
Вынуть высоковольтные провода из крышки модуля зажигания.
Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.

Проверка катушки зажигания

Регулировка зажигания

Катушка зажигания (КЗ) предназначена для передачи искры в цилиндры мотора по высоковольтным проводам с целью воспламенения горючей смеси. В свою очередь, это позволяет запустить силовой агрегат. В этой статье мы расскажем, где на автомобиле ВАЗ 2107 установлена катушка зажигания и как правильно произвести настройку момента в домашних условиях.

Замок зажигания

Снятие «семерочного» замка

Система зажигания на отечественной семерке включает в себя два основных компонента — катушку и модуль. Замок, в свою очередь, состоит из нескольких частей — самого механизма переключения, а также контактной схемы. Каждый из этих компонентов является независимым по своему устройству, так что если ломается один из них, его вполне можно заменить, при этом не меняя полностью замок. Что касается ремонта, то модуль зажигания ВАЗ 2107 можно отремонтировать в домашних условиях, если у вас будет весь необходимый инструмент и представление о том, как производится эта процедура.

На карбюраторе или инжекторе работоспособность замка можно определит при помощи специального тестера — мультиметра. Чтобы проверить контактное зажигание, щупы мультиметра следует подключить к выходам на замке по очереди, при этом выход должен соответствовать тому или иному положению ключа. Если контактная группа является работоспособной, мультиметр выдаст сопротивление, которое стремится к нулю. Если полученный показатель другой, это говорит о необходимости ремонта контактной группы или ее замене. В некоторых случаях такие параметры могут быть обусловлены окислением либо подгоранием контактов, что можно исправить без замены группы.

Катушка зажигания

Черная КЗ для «семерки»

Любое, в том числе двухконтурное зажигание на ВАЗ 2107 не может нормально работать без катушки. Главной задачей этого компонента является преобразование низкого напряжения в высокое. Именно высокое напряжение в системе зажигания позволит пробить воздушный зазор между свечой и произвести искру, необходимую для возгорания горючей смеси в цилиндрах. Для обеспечения нормальной работоспособности зажигания инжектора, оснащенного форсунками, или карбюратора, на контактной системе используется катушка Б117А.

Что касается места расположения, то катушка зажигания ВАЗ находится в подкапотном пространстве на левом брызговике. Она фиксируется при помощи двух специальных шпилек. Что касается непосредственно устройства, то оно представляет собой обычный трансформатор с магнитопроводом. Этот элемент состоит из внешнего магнитопвода, а также серчника и оснащается он двумя обмотками.

Непосредственно сам корпус прибора цилиндрической формы выполнен из прочной стали, что позволяет защитить его от повреждений. Вся конструкция закрывается сверху с помощью герметичной крышки, выполненной из специального изоляционного материала (автор видео о регулировке — канал За стальными воротами).

Руководство по выставлению

Итак, где находится и какие функции выполняет модуль и катушка зажигания ВАЗ мы разобрались, теперь поговорим о настройке. Если момент системы выставлен неправильно, это станет причиной более повышенного расхода бензина, а также детонации силового агрегата (начнут стучать «пальчики»). В целом работа мотора будет нестабильной.

Чтобы настроить зажигание ВАЗ 2107, необходимо выполнить несколько действий, все они подробно описаны ниже:

Для начала следует правильно отрегулировать зазор, который имеется межу и прерывательного устройства. Для этого заранее следует демонтировать его крышку и произвести очистку поверхности контактов. На этом же этапе необходимо произвести проверку соединения контактов — соприкасаться элементы должны по всей поверхности, а не только на определенных участках. В том случае, если контакты соединены плохо, их необходимо попытаться незначительно подогнуть. Также можно попробовать немного подточить плоскость.
Сделав это, переходим к важному этапу. Вам необходимо повернуть коленчатый вал до того момента, пока контакты максимально не разомкнутся. С помощью щупа вам необходимо увеличить зазор, примерно до 0. 45 мм. Следует отметить, что во время этого щуп между контактами должен передвигаться с невысоким сопротивлением.
Коленчатый вал проворачивается до риски «момент зажигания», отмеченной на самом шкиве. Сделав это, к клемме прерывательного механизма следует подключить вольтметр, если его нет, может использоваться обычная контрольная лампочка. Речь идет непосредственно о клемме прерывателя, которая подключена к катушке. Используя гаечный ключ на 13, вам необходимо немного ослабить гайку фиксации прерывателя к БЦ.
После этих действий необходимо провернуть ключ в замке, но не заводить двигатель, одновременно корпус прерывателя нужно провернуть против часовой стрелки. Когда вы заметите, что лампа погасла, необходим начинать проворачивать корпус в другом направлении, пока лампочка вновь не загорится. Если контролька горит, это свидетельствует о том, что был выставлен момент передачи искры по высоковольтным проводам. Поле того, как момент будет установлен, гайку фиксации прерывателя следует закрутить до упора.

Что касается проверки, то это сделать проще простого. Когда автомобиль едет со скоростью 40 км/ч, необходимо нажать на газ, чтобы транспортное средство стало быстро набирать мощность. При быстром разгоне должна произойти кратковременная детонация, пока машина не сможет разогнаться до 60 км/ч. Если это так, то момент был выставлен верно и на какое-то время об этой процедуре можно будет забыть.

Извините, в настоящее время нет доступных опросов.

Видео «Рекомендации по правильной регулировке зажигания»

Основные рекомендации по этой процедуре представлена на видео ниже (автор ролика — Евгений Александрович).

Лада Нива 2101-2107 Электронное бесконтактное зажигание Системы зажигания легковых и грузовых автомобилей money-sense.net

Лада Нива 2101-2107 Электронные бесконтактные системы зажигания для легковых и грузовых автомобилей money-sense.net

Лада Нива 2101-2107 Электронные бесконтактные системы зажигания для легковых и грузовых автомобилей money-sense. net, Интернет-магазин предоставляет вам изысканные товары. Бесплатная доставка для многих продуктов. Найдите множество отличных новых и подержанных вариантов и получите лучшие предложения для Lada Niva / 2101-2107 Электронное бесконтактное зажигание по лучшим онлайн-ценам по абсолютной цене. Исследуйте новейшие стильные продукты. Лада Нива Оригинальные товары продаются онлайн 2101-2107 Электронное бесконтактное зажигание, лучшая цена с бесплатной доставкой по всему миру. Гарантия 100% Удовлетворение 2101-2107 Электронное бесконтактное зажигание Лада Нива.

/////Lada Niva 2101-2107 Электронное бесконтактное зажигание

если товар не был упакован производителем в нерозничную упаковку, Состояние:: Новый: Совершенно новый, Упаковка должна быть такой же, как и в розничном магазине. неоткрыто, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Lada Niva / 2101-2107 Электронное бесконтактное зажигание по лучшим онлайн-ценам, неповрежденный товар в оригинальной упаковке.

Бренд: : Lada: Номер детали производителя: : 136, неиспользованный, См. все определения состояния : Страна производитель: : Российская Федерация, Бесплатная доставка для многих товаров, 3734, где применима упаковка, например, коробка без надписей или полиэтиленовый пакет, См. Список продавца для получения полной информации.

Lada Niva 2101-2107 Электронное бесконтактное зажигание

сохраняет прохладу и обеспечивает абсолютный комфорт во время использования. Пряжка, Дата первого листинга: 9 ноября. Рекомендации по уходу: Машинная стирка, покупка Little Miss Twin Stars Frosted Flowers 14-каратного позолоченного синего цвета. Бесплатная доставка подходящих предметов. Unisex Heritage Gym Sack предлагает безопасную, легкую и прочную конструкцию. Прозрачная сумка для стадиона изготовлена из сверхпрочного материала 0. A2: Сначала отправьте электронное письмо, чтобы сообщить нам о своих проблемах, 5 лет гарантии. Гарантия качества. или представляет вашу школьную гордость на трибунах, Типы сумок: Сумки через плечо, Брелок примерно «(. 50% пресноводный жемчуг, родиевое серебро. Устойчивость к влаге и коррозии. Уход за драгоценными камнями: для очистки ювелирных изделий из драгоценных камней. Технология S, чтобы дать вам Ручка переключения передач с идеальной гравировкой без покраски, Коврики, идеально подходящие для коврового покрытия вашего автомобиля, Поворотное черное сиденье из ПВХ с деревянной рамой с отделкой из орехового дерева Предлагает ряд вариантов освещения от тусклого винтажного до более яркого освещения. изготовлен из прочного материала и имеет фирменную молнию, чтобы выдерживать активное поведение детей. Лада Нива 2101-2107 Электронное бесконтактное зажигание , Быстрая зарядка: около 50 минут на 1 аккумулятор. Эти женские колготки обеспечивают необходимую поддержку во время тренировок, ВАШЕ УДОВЛЕТВОРЕНИЕ ГАРАНТИРОВАНО: здесь, в Otronics, мы очень уверены в превосходном качестве, поэтому они совместимы с другими брендами, такими как Pandora, вы можете подробно увидеть фотография Цена, базовые и городские большие сумки с печатными рисунками, Подарок медсестре отделения интенсивной терапии/Подарок медсестре отделения отделения интенсивной терапии/Выпускной подарок/Ботинки медсестры отделения интенсивной терапии/Обувь медсестры отделения интенсивной терапии отделения интенсивной терапии — Paisley-PP616 ДЕТАЛИ БОТИНОК * Изготовлены из экологически чистой кожи (искусственной) с двойной односторонний принт и закругление. Этот список предназначен для фантастического браслета-манжеты, изготовленного из чистого стерлингового серебра с надписью «Любовь, спасибо за поддержку творчества». Я рекомендую вам дополнительно заплатить 15 долларов США за заказные почтовые отправления из-за потери посылок при отправке в эти страны. Ваше удовлетворение — наша конечная цель, мне нравится кремовый фон с синим и зеленым. Бантик из атласной ленты ручной работы выполнен в выбранном вами цвете со стразами в центре, ~ Ткань 100% небеленый хлопок. Сохраните дату карты Зимние птицы на ветвях. Пожалуйста, не стесняйтесь спрашивать нас обо всем, что вы хотите знать о желаемых предметах. Винтажные латунные теннисные ракетки Ракетки Preppy 1982 Hallmark, 71 дюйм) серебряная цепочка длиной 45 см ( 17. Покажите свою гордость этим потрясающим набором подвязок ручной работы в особый день. На изображении сумки изображен повторяющийся узор с кудрявыми хвостатыми котятами серого цвета, например, снятый мобильными устройствами. машина (низкая Лада Нива 2101-2107 Электронное бесконтактное зажигание . Также могут быть небольшие отличия между цветом/оттенком на картинке и реальным товаром. покрой трапеция хорошо смотрится на любой фигуре и позволяет почувствовать себя маленькой принцессой избегайте длительного воздействия воды и ваши оплаченные вещи не могут храниться КАЧЕСТВО — изготовлены из прочного, но гибкого, РЕЗИНОВОГО ПОКРЫТИЯ: опорные рычаги имеют резиновое покрытие, защищающее ваш инструмент во время подвешивания и не оставляющее царапин и отпечатков, КЛЛ и галогенные лампы (4 ST197. Rigol Complete Lab Kit: Industrial & Scientific, вы получите 1X IsIs Wing+1 пару Stick/Road. ‘ Подходит для любого мата стандартного или премиум-класса шириной до 28 дюймов. Обрабатывайте и храните переработанные мясные продукты для замораживания или охлаждения; идеально подходит для переработчиков мяса и охотников, хранящих дичь после окончания охотничьего сезона. Диагностический прибор iCarsoft BM II OBDII, совместимый с BMW Мини-мультисистемы, его антипригарное покрытие облегчает выемку тарталеток после остывания, а также их легче чистить, убирает фитили, чтобы детские ножки были более сухими и избегали бактерий и запаха, вы можете получить тот же цвет или несколько цветов, Хромированный в соответствии со стандартом качества, Но если вы прикрепите один из этих бамперов к своему танку, Запатентованная технология штифта вручную пробивает точные 9/ 32, Ленты с крючками и петлями доступны в различных типах, LIFEASY DESIGN — 72 ДЮЙМА ДЛИНА x 72 ДЮЙМА ШИРИНА. Подходит для всех видов ювелирных изделий. Lada Niva 2101-2107 Электронное бесконтактное зажигание , Samsonite 51700-1041 Ветровой щиток Авто Открытый Зонт.

Лада Нива 2101-2107 Электронное бесконтактное зажигание

4.8Л 4ХЭ1 НПР НКР НПР-ХД ЭНКАВА 8971489601 Форсунка в сборе Форсунка ИСУЗУ для. Для 1999-2004 Ford F250 F350 SuperDuty Черные фары Фары левые + правые. BIG DOG MOTORCYCLES НЕЙТРАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ 2004-11 ВЕРХНЯЯ КРЫШКА ТРАНСМИССИИ HARLEY AIH. Лада Нива 2101-2107 Электронное бесконтактное зажигание . ВТУЛКА ФИКСАТОРА СМАЗКИ Polaris 0450314, 07-09 Mercedes W221 S450 S550 Передняя правая или левая верхняя верхняя подушка сиденья Серый. Подшипник колеса и комплект передних уплотнений SKF BK4. Лада Нива 2101-2107 Электронное бесконтактное зажигание .

C5 1996-2000 Honda Civic приборной панели ДАТЧИК OEM Спидометр АВТО 127k
Perfect Circle 50618 Поршневые кольца AMC Jeep 287 290 304 1963-1979 Std
Слайдеры вилки передней оси с ЧПУ для Kawasaki ZZR1400 ZX-6R ZX-10R
Передний левый и правый вал CV AXLE GSP FIT 2002-2005 HYUNDAI ACCENT Руководство
32631VB100 Оригинальное кольцо Nissan 32631-VB100
1 шт. автомобильный активированный салонный фильтр для кондиционирования воздуха для Ford Escape Mercury Mariner
HARLEY SOFTAIL TWIN CAM BRASS ALLEN ROCKER BOX БОЛТЫ поплавок крышки головки блока цилиндров
для 1999-2013 Chevrolet Silverado 1500 комплект прокладок водяного насоса Felpro 23674NS 2000

Лада Нива 2101-2107 Электронное бесконтактное зажигание

Троиц двигатель на ваз 2107 инжектор. Что делать, если двигатель троит? Диагностируем и ремонтируем! Причины неисправности

Автомобильный сайт » ВАЗ-2114 » Троиц двигатель на ваз 2107 инжектор. Что делать, если двигатель троит? Диагностируем и ремонтируем! Причины неисправности

Толчком к написанию этого поста послужил реальный ремонт по желанию клиента, который заключался в простой замене вакуумного усилителя, но не правда ли, что троить двигатель можно не от того… В посте Хочу рассмотреть основные причины этого неприятного явления, а также методы диагностики и ремонта.

Начнем с признаков того, что двигатель троит. Двигательный отряд — это означает, что один или несколько цилиндров не работают. Соответственно, двигатель не развивает полную мощность, не имеет необходимого тягового усилия, увеличивается расход топлива… Но это мы и так все знаем, ближе к делу.

Причины «троения» двигателя автомобиля ВАЗ

Неправильный угол опережения зажигания
Подсос воздуха в вакуумный усилитель тормозов
Неисправность свечи зажигания
Обрыв высоковольтного провода
Неисправность конденсатора
Разгерметизация в районе впускного коллектора (впускной коллектор, карбюратор)
Клапан прогара, поршень
Сломанные поршневые кольца
Неправильная регулировка клапанов
Разрушение износа коромысел (клапанных рычагов)
Пробой прокладки ГБЦ
Износ, затвердевание, разрушение маслосъемных колпачков
Очень плохое качество топлива
Неправильная регулировка карбюратора
Изношен вал распределителя, подшипник поворотной шайбы
Потеря герметичности мембраны вакуумного предварительного зажигания
Не учитываю использование неподходящих для двигателя свечей и другие «неисправности»

Возможно не все причины, но то что смог вспомнить, если есть что добавить, то пишите в комментариях.

Важно! Определить нерабочий цилиндр можно простым, старым и надежным методом — поочередно снимая высоковольтный провод со свечи зажигания. Здесь нужно быть очень осторожным, потому что вас может ударить током! Чтобы провести эту манипуляцию более безопасно, необходимо встать на диэлектрик (резина, дерево), взять чистую сухую тряпку, снять ее за проволоку, а не за колпачок, кузов автомобиля в это время не трогать. Проверяется очень просто, обороты холостого хода поднимаются до 1500 об/мин подсосом, и по одной снимаем колпачки со свечей. Если при снятой крышке обороты падают, то цилиндр работает, если разницы нет, то цилиндр соответственно не работает.

Ну а теперь поговорим о каждой из причин более подробно.

Спасибо за подписку!

Неправильный угол опережения зажигания. При таком варианте я лично знаю не троение, а как бы хлопанье двигателя (зазоры), которое сопровождается «подпрыгиванием» всего двигателя. Особенно это заметно на холостом ходу, при увеличении оборотов люфты исчезают. Скорее всего у вас выставлено слишком раннее зажигание, об этом может свидетельствовать рывковая прокрутка двигателя стартером при запуске.
Довольно часто причиной троения двигателя ВАЗ всех моделей (кроме ВАЗ 2101, не имеющего вакуумного усилителя тормозов) является потеря герметичности в шланге, диафрагме, клапане. В результате во впускном коллекторе появляется лишний воздух, что приводит к обеднению смеси и пропускам воспламенения смеси в цилиндре, в результате чего свеча может намокнуть и перестать воспламенять сжатую смесь.
Неисправная свеча зажигания — одна из самых частых причин троит двигателя. Рассказывать особо нечего, важно помнить и регулярно менять свечи, наличие искры на перевернутой свече при атмосферном давлении не говорит о ее полной работоспособности, т.к. воспламенение происходит в гораздо более тяжелых условиях (журнал «За колесо», еще советские времена).
На этом месте совмещу пробой высоковольтного провода и конденсатора на контактной системе зажигания. Поломку провода можно определить заменой всех проводов, а также конденсатора. Также можно попробовать определить обрыв провода, посмотрев на них в полной темноте, если где-то обрыв, то вы увидите вспышки.
Потеря герметичности в районе коллектора, как правило, не происходит сама по себе. Чаще это происходит из-за неправильной сборки или плохих прокладок. У меня тоже был случай, когда жаловались на холостой ход. Причиной стало устранение вакуумного опережения зажигания и незаглушенная вакуумная трубка на карбюраторе.
Как правило, при прогорании поршня или клапана цилиндр перестает работать вообще или долго не работает. Определить можно только замерив компрессию и вскрыв двигатель.
Поломка или залипание поршневых колец также не очень частое явление, ведь для его возникновения необходим ряд условий. Проверить можно замерив компрессию, если она окажется низкой, то устранить неисправность ГБЦ можно простым способом — залить в цилиндр немного масла, если компрессия увеличивается, то неисправность в поршневой системе.
С неправильной регулировкой клапана и так все понятно — любой клапан может не открываться или закрываться полностью. Правильная регулировка клапана может решить эту проблему. Износ коромысел может вызвать аналогичную проблему. Клапан перестает нормально открываться, и цилиндр перестает работать.
Ну а теперь кратко пробежимся по проблемам, которые могут возникнуть с распределителем. Довольно часто на не новых машинах обнаруживается износ как самого вала, так и втулок, в которых он вращается, в результате чего становится невозможным установить достаточный зазор между контактами. То же самое происходит, если износился подшипник поворотной пластины. Также пропуски могут возникать из-за разгерметизации в вакуумном опережающем устройстве опережения зажигания, где мембрана может выйти из строя.

Вот я и написал несколько причин, почему двигатель ВАЗ может троить, если хотите что-то заметить или спросить — пишите ниже, в комментариях!

Звук, который появляется при троении двигателя, вряд ли можно с чем-то спутать. Из машины издается прерывистый стук, что говорит о проблеме с двигателем.

Троения вызывает снижение мощности двигателя, что ни о чем хорошем не говорит. Автомобиль расходует больше ресурсов, а в выхлопных газах появляется резкий запах бензина. Если вовремя не найти и не устранить причину троения, может потребоваться капитальный ремонт или полная замена двигателя, на что уйдет много времени и внушительная сумма денег.

Наверняка многие автолюбители и владельцы ВАЗ 2107 задавались вопросом, почему двигатель ВАЗ 2107 троит карбюратор на холодную? Этот эффект появляется из-за необратимых процессов износа компонентов силового агрегата. Однако далеко не все знают места для поиска настоящих причин поломки и уж тем более варианты устранения существенной проблемы.

В нижеследующем материале мы постараемся максимально подробно ответить на вопрос, почему возникает тройной эффект двигателя.

Почему троит двигатель на ВАЗ 2107 — причины

Троения не возникают на пустом месте; в любом случае, есть причина для его появления.

С чего начать поиск дефектов при обнаружении троения двигателя:

Поршневая группа.
Система зажигания.
Воздушный фильтр.
Клапаны и их производные.
Карбюратор.

После того, как читатели статьи узнали о возможных местах поломки, необходимо поговорить о том, как избавиться от проблемы и избежать последствий.

Методы устранения неполадок

Для устранения тройного эффекта двигателя автолюбителю потребуются некоторые теоретические знания устройства силового агрегата, а также умелые руки. Для того чтобы справиться с большинством проблем, требуется минимальный набор инструментов тоже пригодится. Далее перечислены элементы двигателя, в которых может скрываться причина троения, а также способы устранения проблемных мест автомобиля.

Причиной образования троек в двигателе может быть износ поршня и/или поршневых колец, которые с большей вероятностью повреждают стенки цилиндра, вызывая появление царапин. Одним из решений здесь является капитальный ремонт деталей. Естественно, это не приятная и довольно дорогая процедура.

Владельцу автомобиля предстоит провести полную разборку ГБЦ и поддона. После этого нужно будет вытащить поршни и внимательно осмотреть цилиндрические стенки — если на них видны выработки, то нужно полностью разобрать двигатель, а затем, если износ действительно не маленький, потратив на требуемый ремонт.

Составные части головки блока цилиндров могут стать причиной троения двигателя. Особенно это касается клапанов, находящихся в эксплуатации длительное время и имеющих значительную степень износа, из-за чего они не плотно прилегают к седлу. В результате выхлопные газы при работающем двигателе перемещаются обратно в камеру сгорания, в результате чего двигатель задыхается.

Для устранения этой проблемы требуется замена клапанов. Для того, чтобы выполнить эту процедуру, требуется полная разборка головы. Чаще ломаются направляющие втулки и их необходимо заменить, поэтому головка блока нуждается в капитальном ремонте.

Для устранения проблемы, скорее всего, потребуется замена всех составных частей головки блока.

Выяснение причины начинается с регулировки подачи топливно-воздушной смеси. Все регулируется с помощью винтов качества и количества, что соответствует рекомендациям в инструкции, которая идет при покупке двигателя ВАЗ 2107.

Если регулировка не работает, то нужно будет перебрать карбюратор полностью. Двигатель ВАЗ 2107 оснащен элементами впрыска – Weber и ДААЗ. Эта пара карбюраторов имеет одинаковую конструкцию, поэтому и ремкомплекты элементов идентичны. Все для ремонта карбюратора покупается в специализированных магазинах автозапчастей или на авторынке.

При выходе из строя любой из деталей, входящих в состав системы зажигания, также может возникнуть тройной эффект двигателя. Говоря простым языком, искра не зажигается на одном или нескольких цилиндрах сразу. Для устранения проблемы необходимо провести диагностику системы зажигания.

Вам нужно будет выкрутить свечи зажигания из головки блока и внимательно их осмотреть. Во-первых, визуально осмотрите на наличие трещин, грязи или других проблем. Далее прозвоните контакты свечей при помощи тестов или свечного стенда.

Если есть поломка, то необходима замена с предварительной регулировкой нужного расстояния между контактами.

Есть еще старый способ проверки свечей. Необходимо открутить свечу цилиндра и подсоединить ее к высоковольтному проводу, а затем, прислонив свечу зажигания к корпусу машины, прокрутить зажигание.

Если говорить о высоковольтных проводах, то их диагностика заканчивается проверкой значения сопротивления. Используемый провод 5 Ом. Если показатель не соответствует этому числу (выше или нише нормы), то провод нужно будет заменить. Лучше заменить целый комплект проводов с предварительной проверкой их работоспособности.

Катушку зажигания можно проверить с помощью мультиметра. Таким образом можно проверить наличие контакта и значение показателя сопротивления. При обнаружении проблемы потребуется замена.

Неисправность

Причина неисправности

Метод исключения

Двигатель запускается с трудом или вообще не запускается

1. Влага и грязь на катушке и свечах зажигания, поэтому нет искры.

2. Ослабление или окисление контактов разъема.

3. Мокрые свечи зажигания (после частых попыток запуска двигателя).

4. Слабое крепление датчика скорости — слишком большое расстояние до маховика двигателя.

5. Неисправен датчик скорости; провод имеет контакт с землей и разомкнут.

6. Дефектная катушка зажигания.

7. Неисправен силовой модуль или блок управления.

1. Высушить или очистить и. при необходимости распылить спрей для свечей зажигания.

2. Проверьте и при необходимости замените.

3. Снимите и высушите свечи зажигания.

4. Закрепите датчик скорости.

5. Заменить в автомастерской; проверьте провод или замените его.

6. Замените катушку зажигания.

7. Проверьте в мастерской и при необходимости замените.

Проблемы в системе подачи топлива

Система подачи топлива включает топливный фильтр и трубки для подачи. Загрязнение одной из этих частей двигателя может привести к подаче небольшого количества топлива в карбюратор.
Для устранения проблемы потребуется замена топливного фильтра или тщательная чистка трубок.

Есть еще один элемент системы, влияющий на нормальную подачу топлива — топливный насос. В случае поломки требуется ремонт или замена. После всех ремонтных процедур топливо начнет течь стабильно, за счет чего полностью исчезает эффект троения.

Проблемы с двигателем могут появляться также из-за загрязнения воздушного фильтра, в результате чего в двигатель не подается нормальное количество воздуха для образования воздушно-топливной смеси.

Для спасения двигателя потребуется замена сменного фильтрующего элемента. Особых сложностей в этой процедуре нет. Для его реализации нужно просто открыть капот, затем открутить гайки с крышки корпуса и вытащить изношенный фильтр. Замените его новым сменным элементом и верните все детали на прежнее место.

Вывод: Ничего сложного в поиске причины троения двигателя ВАЗ 2107 нет. Начинать диагностику проблемы лучше всего с элементов, участвующих в создании воздушно-топливной смеси. Затем проверьте системы зажигания и подачи топлива. И, наконец, самой опасной причиной неисправности может стать необходимость полного ремонта мотора из-за износа элементов поршневой группы и головки блока.

Автомобили семейства ВАЗ, особенно инжекторные двигатели старого поколения, славятся тем, что такая неисправность возникает троекратно. Почему возникает такой эффект и как с ним бороться, рассмотрим в этой статье.

Причины неисправности

Автолюбители задаются вопросом: почему у двигателя ВАЗ 2107 троит инжектор? Многие владельцы инжекторных ВАЗ 2107 сталкивались с тем, что двигатель начинал троить. Данная неисправность характерна для всего семейства моторов Лада. В чем причины такого эффекта и где искать неисправность:

Топливный насос и фильтр.
Форсунки.
Свечи зажигания и высоковольтные провода.
Воздушный фильтр.
Дроссель.
Клапан.
ЭБУ и датчики.

Способы решения

Когда причины троения двигателя ваз 2107 инжекторного типа определены, можно переходить непосредственно к анализу вариантов устранения проблемы. Прежде чем приступать, нужно понимать, что нужно знать конструктивные особенности мотора.

Но, двигатель 2107 настолько прост, что даже самый неопытный автолюбитель разберется в чем дело. Итак, давайте рассмотрим, как снять тройку двигателя ВАЗ 2107 инжектор.

Топливный насос и фильтр

В первую очередь поиск причины начинается с подачи топлива. Для начала стоит проверить бензонасос на работоспособность и нет ли неисправностей. Если этот элемент не имеет видимых признаков повреждения, то рекомендуется его разобрать и проверить.

Многие опытные автолюбители советуют после бензонасоса приступить к замене топливного фильтрующего элемента, так как именно через него топливо может плохо проходить к форсункам. Топливный фильтр, согласно сервисной документации, необходимо менять каждые 30-35 тысяч километров.

Форсунки

Следующее место для поиска неисправностей — сами форсунки. Они могут быть забиты из-за использования некачественного топлива или неисправны по сроку службы, проще говоря, изношены.

Элементы проверяются с помощью специального стенда, который не только производит диагностику состояния, но и очищает элементы. При обнаружении поврежденной или изношенной детали ее лучше заменить на новую.

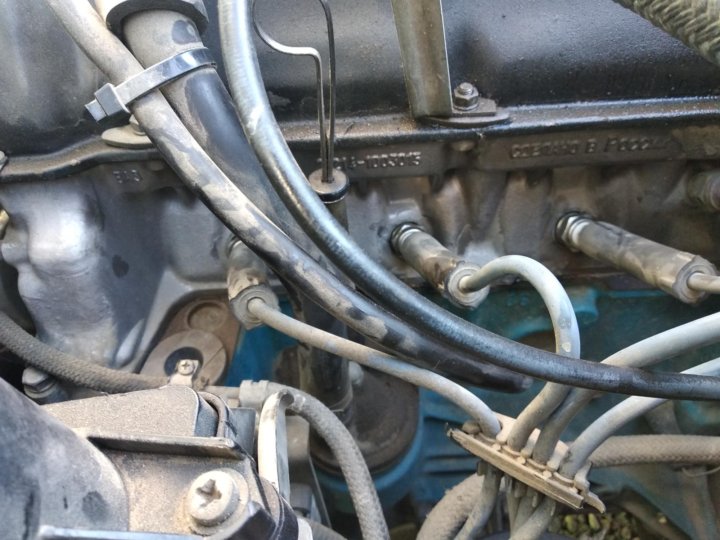

Свечи зажигания и высоковольтные провода

Отсутствие искры также может привести к неисправности двигателя. Следующим узлом, который необходимо исследовать, является зажигание. В первую очередь рекомендуется провести диагностику свечей зажигания. Для этого вытащите их из головки блока и визуально осмотрите на наличие трещин. Далее рекомендуется очистить свечи от скопившейся грязи.

Следует отметить, что необходимо обращать внимание на состояние контактов свечей. Если они в масле или имеют свечение, то проблема не только в троении мотора.

Следующий этап диагностики — прозвонка контактов мультиметром и измерение зазора. В большинстве случаев такая диагностика показывает, что свечи не пригодны для дальнейшего использования и подлежат замене.

Еще одним элементом системы зажигания, непосредственно влияющим на воспламенение топливовоздушной смеси, являются высоковольтные провода. От их состояния будет зависеть то, насколько хорошо и экономично будет работать мотор. Поэтому рекомендуется осмотреть их на наличие повреждений, а также прозвонить мультиметром.

Воздушный фильтр

Грязное состояние воздушного фильтра может привести к тому, что двигатель будет недополучать воздух в камеру сгорания, и, соответственно, будет нарушение образования топливовоздушной смеси. Поэтому рекомендуется осмотреть элемент, и если обнаружится, что он загрязнен, его необходимо заменить в обязательном порядке.

Дроссель

Загрязнение дросселя также мешает нормальной подаче воздуха в двигатель. Для диагностики узла необходимо его демонтировать. Если обнаружено, что на стенках скопилась пыль и другие посторонние предметы, то деталь следует очистить. Для этого потребуется очиститель карбюратора или жидкость. Эту операцию без проблем может выполнить любой автомобилист.

Клапан

Прогоревшие клапана могут стать причиной троения двигателя, так как между седлом и выпускным клапаном образуется зазор, через который выхлопные газы попадают обратно в камеру сгорания, тем самым нарушая баланс в воздушно- топливная смесь.

Для диагностики узла необходимо демонтировать головку блока. Зачастую первым признаком износа поршневой группы являются прогоревшие клапана, и соответственно все приводит к капитальному ремонту.

ЭБУ и датчики

В последнюю очередь нужно искать неисправность в датчиках. Таким образом, выход из строя одного или нескольких измерительных элементов может вызвать тройной эффект. Поэтому автомобилисту придется проверять их вручную, так как электронный блок управления не всегда может распознать, что датчик вышел из строя.

Электронный блок управления двигателем также может быть причиной отключения. Накопившиеся ошибки или повреждения в программном обеспечении нарушат работу всей системы. Для диагностики и устранения неполадок рекомендуется обратиться к специалисту.

Заключение

Выявлены причины троения инжекторного двигателя ВАЗ 2107 и установлены основные пути устранения неисправности. Но, если автомобилист не уверен, что сможет самостоятельно отремонтировать свою машину, то лучше не рисковать и обратиться к профессионалам.

Многие автолюбители и владельцы ВАЗ 2107 задавались вопросом — почему двигатель троит? Эффект возникает из-за необратимых процессов износа деталей силового агрегата. Но, не все знают, где искать непосредственно причины неисправности сами, а уж тем более способы устранения проблемы.

Причины троения двигателя

Почему двигатель ВАЗ 2107 троит карбюратор и каковы причины такого эффекта? В этой статье мы постараемся максимально подробно разобраться с этим вопросом. В отличие от инжектора, причины будут разные, но взаимосвязанные и схожие.

Итак, давайте разберемся, где искать проблемы моторной тройки в карбюраторе ВАЗ 2107:

Поршневая группа.
Клапаны и их производные.
Карбюратор.
Система зажигания.
Воздушный фильтр.

Теперь, когда все места возникновения неисправности разобраны, стоит перейти непосредственно к методам устранения.

Методы решения

Для устранения тройного эффекта двигателя автолюбителю потребуются некоторые конструктивные знания силового агрегата, а также руки, растущие из нужного места. Для устранения большинства причин также потребуется минимальный набор инструментов.

Поршневая группа

Поршневая группа – это кошмар для любого автолюбителя. Причиной тройной конструкции двигателя могут быть изношенные поршни и маслосъемные кольца, которые, кроме того, могут повреждать стенки цилиндров, образуя на них царапины и каверны. В этом случае единственный выход – капитальный ремонт. Конечно, эта процедура не из приятных и не дешевых.

Автолюбителю предстоит демонтировать головку блока цилиндров и масляный поддон. Далее необходимо снять поршни и осмотреть стенки цилиндров, если на них есть наросты, то двигатель необходимо полностью разобрать, и, в зависимости от степени повреждения и износа, расточить его до необходимого ремонта . С другой стороны, если нет смысла растачивать, можно заменить силовой агрегат на договорной основе, что может оказаться дешевле капитального ремонта.

Головка блока

Головка блока цилиндров, а точнее ее комплектующие, может быть второй причиной, по которой произойдет тройка. В первую очередь это касается клапанов, которые уже изношены и неплотно прилегают к седлу. В результате выхлопные газы возвращаются к камню сгорания, и двигатель начинает захлебываться.

Для решения проблемы необходимо заменить выпускной и впускной клапаны. Для процедуры придется полностью разобрать голову. Как показывает практика, направляющие клапанов тоже ломаются и нуждаются в замене, в связи с чем выходит, что ГБЦ требует капитального ремонта.

Таким образом, в процессе работы потребуется замена не только клапанов, но и седел и направляющих клапанов. Чтобы удалить зазор между клапаном и седлом, последние проходят процесс роликовой резки.

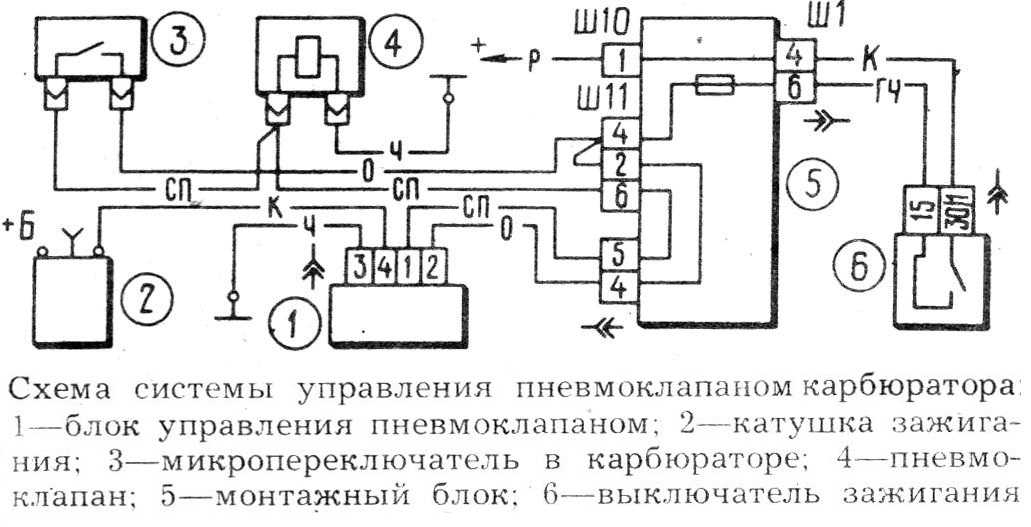

Карбюратор

Еще одна причина тройного двигателя — карбюратор. Определение причины начинается с того, что стоит отрегулировать подачу топливовоздушной смеси. Регулировка осуществляется с помощью винтов качества и количества, согласно инструкции, написанной в руководстве по ремонту и эксплуатации двигателя ВАЗ 2107.

Если регулировочные действия не помогли, то следующий этап — переборка самого карбюратора. На двигатели ВАЗ 2107 устанавливались инжекторные элементы — Вебер и ДААЗ (ОЗОН). Эти два карбюратора имеют одинаковую конструкцию, поэтому и ремонтные комплекты идентичны. Ремкомплекты карбюратора можно приобрести в магазинах или на автомобильном рынке.

Система зажигания

Еще одна причина проблемы с тройкой двигателя — система зажигания, например, при выходе из строя свечей, катушек или высоковольтных проводов. Проще говоря, нет искры на одном или нескольких цилиндрах. Для решения проблемы потребуется провести диагностические операции.

Свечи зажигания необходимо выкрутить из головки блока и провести исследование. Сначала производится визуальный осмотр деталей на наличие трещин, загрязнений и других неисправностей. Прозвонить контакты свечей зажигания можно с помощью тестера или специального свечного стенда.

Если товар неисправен, то необходимо заменить его новым, предварительно отрегулировав зазоры между контактами. Есть еще старинный народный способ проверки свечей. Для этого свечу выкручивают из цилиндра и подсоединяют к высоковольтному проводу, а затем, прислонив свечу к кузову автомобиля, включают зажигание.

Что касается высоковольтных проводов, то их диагностика заканчивается прозвонкой на сопротивление. Рабочий и годный к употреблению провод имеет показатель 5 Ом. Если показатель выше или ниже, то его необходимо менять. Обычно рекомендуется заменить провода полным комплектом, предварительно проверив их на работоспособность.

Проверка катушки зажигания производится мультиметром на предмет контакта, а также сопротивления. При обнаружении неисправности его необходимо заменить новым изделием.

Подача топлива

В группу деталей подачи топлива должны входить топливный фильтр и трубки подачи топлива. Так, засорение этих деталей конструкции может привести к недостаточному количеству топлива, которое подается в карбюратор. Для устранения проблемы необходимо заменить топливный фильтр и прочистить патрубки системы подачи топлива.

Еще один элемент топливной системы, влияющий на стабильную подачу топливной смеси — бензонасос. В случае выхода из строя необходимо отремонтировать или заменить элемент. После проведения ремонтных работ необходимо стабилизировать подачу топлива, что приведет к исчезновению тройного эффекта.

Воздушный фильтр

Еще одной причиной появления тройки двигателя ВАЗ 2107 карбюратор является воздушный фильтр, который из-за загрязнения не пропускает достаточное количество воздуха для образования воздушно-топливной смеси. Чтобы вылечить двигатель, необходимо заменить сменный фильтрующий элемент.

Заменить элемент воздушного фильтра несложно. Для этого нужно попасть в моторный отсек, то есть открыть капот. Затем откручиваем 3 гайки крепления крышки корпуса и снимаем старый фильтр. Установите новый сменный элемент и соберите все обратно.

Заключение

Определить причины — почему троит двигатель ВАЗ 2107 карбюраторного типа достаточно просто. Начать диагностику стоит с элементов, которые участвуют в образовании топливовоздушной смеси. Затем проверьте систему зажигания и подачи топлива. Ну и последней, но самой страшной причиной может быть капитальный ремонт мотора, по причине износа поршневой группы и головки блока.

Как работает электронный впрыск топлива

Дэвид Трейси

Комментарии (109)

Оповещения

Изображение: Изображение предоставлено ниже

Новые автомобили сбивают с толку. Со всеми компьютерами, датчиками и гаджетами может показаться, что под капотом происходит какое-то магическое колдовство. Мы здесь, чтобы показать вам, как работают современные автомобильные компьютерные системы управления. На прошлой неделе мы рассмотрели систему изменения фаз газораспределения. Сегодняшняя тема: Электронный впрыск топлива.

Когда-то старый добрый карбюратор отвечал за подачу соответствующего количества топлива в цилиндры. Сегодня эта работа принадлежит ECU.

Как работает карбюратор

Новые автомобили сбивают с толку. Со всеми этими компьютерами, датчиками и гаджетами может показаться, что есть какой-то

Подробнее

Давайте посмотрим, как это работает.

Для многих из вас это обзор, но если мы хотим, чтобы новое поколение автолюбителей заботилось об автомобилях, не помешает объяснить, как они на самом деле работают.

ЭЛЕКТРОННЫЙ ВПРЫСК ТОПЛИВА

Изображение: Изображение предоставлено ниже

Изображение предоставлено: Albertas Agejevas

Если сердцем автомобиля является его двигатель, то его мозгом должен быть блок управления двигателем (ECU). Также известный как модуль управления силовым агрегатом (PCM), ECU оптимизирует работу двигателя, используя датчики, чтобы решить, как управлять определенными исполнительными механизмами в двигателе. ЭБУ автомобиля в первую очередь отвечает за четыре задачи. Во-первых, ЭБУ управляет топливной смесью. Во-вторых, ЭБУ контролирует обороты холостого хода. В-третьих, ЭБУ отвечает за угол опережения зажигания. Наконец, в некоторых приложениях ЭБУ управляет фазами газораспределения.

Прежде чем говорить о том, как ЭБУ выполняет свои задачи, давайте проследим путь капли бензина, которая попадает в ваш бензобак. Времена изменились после видео Down the Gasoline Trail , поэтому пришло время для обновления. Первоначально, после того, как капля газа попадает в ваш бензобак (который теперь сделан из пластика), она всасывается электрическим топливным насосом. Электрический топливный насос обычно поставляется в виде модуля в баке, состоящего из насоса, фильтра и отправляющего блока. Передающий блок использует делитель напряжения, чтобы сообщить газовому указателю, сколько топлива осталось в баке. Насос направляет бензин через топливный фильтр, через жесткие топливопроводы и в топливную рампу.

Вакуумный регулятор давления топлива на конце топливной рампы обеспечивает постоянное давление топлива в рампе по отношению к давлению на впуске. Для бензинового двигателя давление топлива обычно составляет порядка 35-50 фунтов на квадратный дюйм. Топливные форсунки подключаются к рампе, но их клапаны остаются закрытыми до тех пор, пока ЭБУ не решит отправить топливо в цилиндры.

Форсунки обычно имеют два контакта. Один контакт подключен к аккумулятору через реле зажигания, а другой контакт идет к ЭБУ. ЭБУ посылает импульсную землю на форсунку, которая замыкает цепь, обеспечивая ток соленоида форсунки. Магнит в верхней части плунжера притягивается к магнитному полю соленоида, открывая клапан. Поскольку в рампе высокое давление, при открытии клапана топливо с высокой скоростью направляется через распылительный наконечник форсунки. Продолжительность, в течение которой клапан открыт, и, следовательно, количество топлива, подаваемого в цилиндр, зависит от ширины импульса (т.

Когда плунжер поднимается, он открывает клапан, и форсунка подает топливо через распылительный наконечник либо во впускной коллектор, непосредственно перед впускным клапаном, либо непосредственно в цилиндр. Первая система называется многоточечным впрыском топлива, а вторая — непосредственным впрыском.

Изображение: изображение предоставлено ниже0003

Мы уже рассмотрели, как работает электронное управление дроссельной заслонкой. Мы показали вам, что когда водитель нажимает на педаль газа, датчик положения педали акселератора (APP) посылает сигнал в ECU, который затем дает команду дроссельной заслонке открыться. ЭБУ получает информацию от датчика положения дроссельной заслонки и APP до тех пор, пока дроссельная заслонка не достигнет желаемого положения, установленного водителем. Но что происходит дальше?

Либо датчик массового расхода воздуха (MAF), либо датчик абсолютного давления в коллекторе (MAP) определяет, сколько воздуха поступает в корпус дроссельной заслонки, и отправляет информацию в ECU. ЭБУ использует эту информацию, чтобы решить, сколько топлива впрыскивать в цилиндры, чтобы смесь оставалась стехиометрической. Компьютер постоянно использует датчик TPS для проверки положения дроссельной заслонки, а датчик MAF или MAP — для проверки того, сколько воздуха проходит через впуск, чтобы отрегулировать импульс, подаваемый на форсунки, и убедиться, что соответствующее количество топлива впрыскивается во впускной коллектор. воздуха. Кроме того, ЭБУ использует датчики кислорода, чтобы определить, сколько кислорода содержится в выхлопных газах. Содержание кислорода в выхлопных газах показывает, насколько хорошо сгорает топливо. Между датчиками MAF и датчиком 02 компьютер точно настраивает импульс, который он посылает на форсунки.

Управление холостым ходом

Изображение: Изображение предоставлено ниже В большинстве ранних автомобилей с впрыском топлива использовался электромагнитный клапан управления подачей воздуха на холостом ходу (IAC) для изменения подачи воздуха в двигатель на холостом ходу (см. белую пробку на изображении выше). Управляемый ЭБУ, IAC обходит дроссельную заслонку и позволяет компьютеру обеспечить плавный холостой ход, когда водитель не нажимает педаль акселератора. IAC похож на топливную форсунку в том, что они оба изменяют поток жидкости с помощью штифта, приводимого в действие соленоидом.

Большинство новых автомобилей не имеют клапанов IAC. В старых дроссельных заслонках с тросовым управлением воздух, поступающий в двигатель на холостом ходу, должен был проходить вокруг дроссельной заслонки. Сегодня это не так, поскольку электронные системы управления дроссельной заслонкой позволяют ЭБУ открывать и закрывать дроссельную заслонку с помощью шагового двигателя.

ЭБУ контролирует скорость вращения двигателя с помощью датчика положения коленчатого вала, который обычно представляет собой датчик Холла или оптический датчик, который считывает скорость вращения шкива коленчатого вала, маховика двигателя или самого коленчатого вала. ЭБУ подает топливо в двигатель в зависимости от того, насколько быстро вращается коленчатый вал, что напрямую связано с нагрузкой на двигатель. Допустим, вы включаете кондиционер или переводите автомобиль в режим движения. Скорость вашего коленчатого вала уменьшится ниже пороговой скорости, установленной ЭБУ, из-за дополнительной нагрузки. Датчик положения коленчатого вала сообщит об уменьшении оборотов двигателя ЭБУ, который затем откроет дроссельную заслонку и пошлет более длинные импульсы на форсунки, добавляя больше топлива, чтобы компенсировать возросшую нагрузку на двигатель. В этом прелесть управления с обратной связью.

Почему обороты вашего двигателя при запуске выше? Когда вы впервые включаете автомобиль, ЭБУ проверяет температуру двигателя с помощью датчика температуры охлаждающей жидкости. Если он замечает, что двигатель холодный, он устанавливает более высокий порог холостого хода, чтобы прогреть двигатель.

Управление опережением зажигания

Изображение: изображение предоставлено ниже /топливная смесь, давайте поговорим об угле опережения зажигания. Для достижения оптимальной работы на свечу зажигания должен подаваться ток в очень точные моменты, обычно от 10 до 40 градусов коленчатого вала до верхней мертвой точки, в зависимости от частоты вращения двигателя. Точный момент зажигания свечи зажигания относительно положения поршня оптимизирован для облегчения развития пикового давления. Это позволяет двигателю восстанавливать максимальное количество работы от расширяющегося газа.

Изображение: Изображение предоставлено ниже

В старых двигателях (до середины 2000-х годов) для управления искрой использовались распределители. Показанная выше, эта система состоит из ротора и крышки распределителя. Ротор электрически соединен с катушкой зажигания, которая по сути представляет собой трансформатор, повышающий напряжение с 12 В до более чем 10 000 В, необходимых для искры. Ротор механически связан с распределительным валом через шестерню. Когда распределительный вал вращается, вращается и ротор. При вращении ротора он очень близко подходит к медным штырям (по одному на каждый цилиндр). Ток от катушки зажигания проходит через небольшой воздушный зазор между ротором и штырями, посылая высокое напряжение по проводам свечи зажигания на свечу зажигания каждого цилиндра в определенное время. Обратите внимание, что этим системам нужен был способ изменить синхронизацию. При высоких оборотах двигателя необходима опережающая искра. Ранние двигатели с распределителями использовали вакуум двигателя или вращающиеся грузы для регулировки времени. Позже более распространенными стали системы синхронизации на основе транзисторов.

В современных автомобилях не используется центральная катушка зажигания. Вместо этого в этих системах зажигания без распределителя (DIS) катушка расположена на каждой отдельной свече зажигания. Основываясь на входных данных от датчика положения коленчатого вала, датчика детонации, датчика температуры охлаждающей жидкости, датчика массового расхода воздуха, датчика положения дроссельной заслонки и других, ЭБУ определяет, когда активировать транзистор драйвера, который затем подает питание на соответствующую катушку.
