Чистка и замена форсунок на автомобиле ВАЗ-2107

Главная » Система питания Ваз 2107

Система питания Ваз 2107

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания. Схема устройства топливной системы “семерки” – на картинке ниже.

Содержание

  1. Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор
  2. Диагностика неполадок
  3. Как почистить форсунки Ваз 2107
  4. Чистка форсунок присадками
  5. Ручная чистка

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной “классики”.

Признаки неисправности топливных форсунок на “2107” таковы:

  • Нестабильная работа ДВС на холостом ходу;
  • Автомобиль глохнет при трогании с места;
  • Ощутимое падание мощности;
  • Посторонние шумы и вибрации в работе мотора;
  • Рывки и провалы во время движения;
  • Чрезмерное количество выделяемых выхлопных газов;
  • Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

  1. Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. “Бывалые” рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
  2. Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, “семерку” комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить “высоковольтники”, идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
  3. Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

  • Баночка с очистителем инжектора;
  • Набор накидных или рожковых ключей;
  • Набор отверток;
  • Шприц 5-7 мл;
  • Чистая ветошь.

Соблюдайте следующую последовательность действий для успеха мероприятия:

  1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на “7” и снимаем патрубок;
  2. Демонтируем фиксатор тросика газа “плоской” отверткой;
  3. Снимаем тросик акселератора и его кронштейн;
  4. Демонтируем топливопроводы и крепления трубок;
  5. Демонтируем шланг ВУТ;
  6. Демонтируем кронштейны топливопроводов и впускной коллектор;
  7. Удаляем болты крепления топливной рампы;
  8. Ослабляем жгут крепежа форсунок;
  9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

Как снять форсунки. Чистим форсунки на ВАЗ 2107 инжектор

Назначение инжектора

Снятие и промывка форсунок

Как почистить форсунки

Первый способ очистки

Второй способ

Как почистить форсунки присадками

Как почистить форсунки в домашних условиях

Назначение инжектора

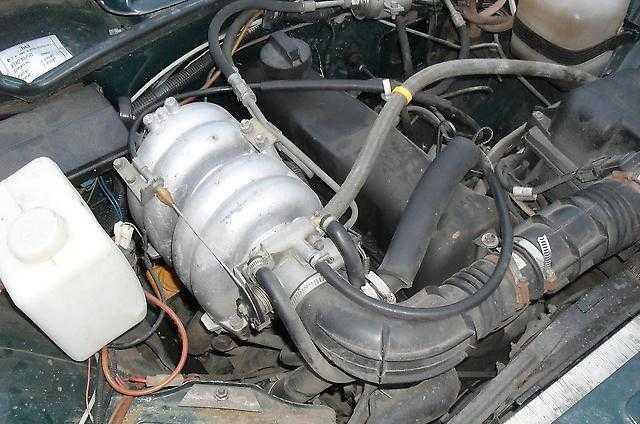

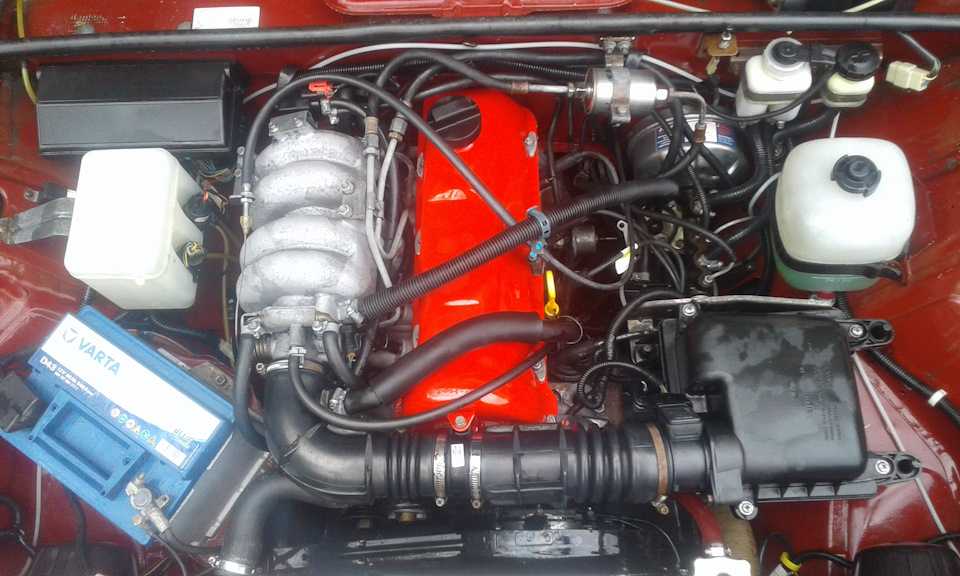

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

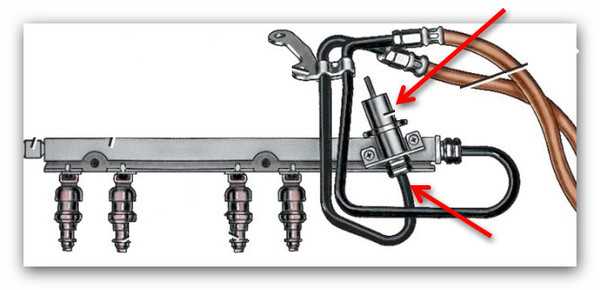

Инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Снятие и промывка форсунок

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Приступаем. Откручиваем хомуты крепления воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем патрубок.

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая.

Открывая дроссельную заслонку, снимаем тросик газа.

Откручиваем крепление тросика газа используя «головку» на 10 мм.

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой.

Снимаем вакуумный шланг с регулятора давления топлива.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой.

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм. Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм. Убираем шайбы.

Снимаем крепеж топливопроводов

Снимаем впускной коллектор и убираем его в сторонку.

Откручиваем болты крепления топливной рампы шестигранником на 5 мм.

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя.

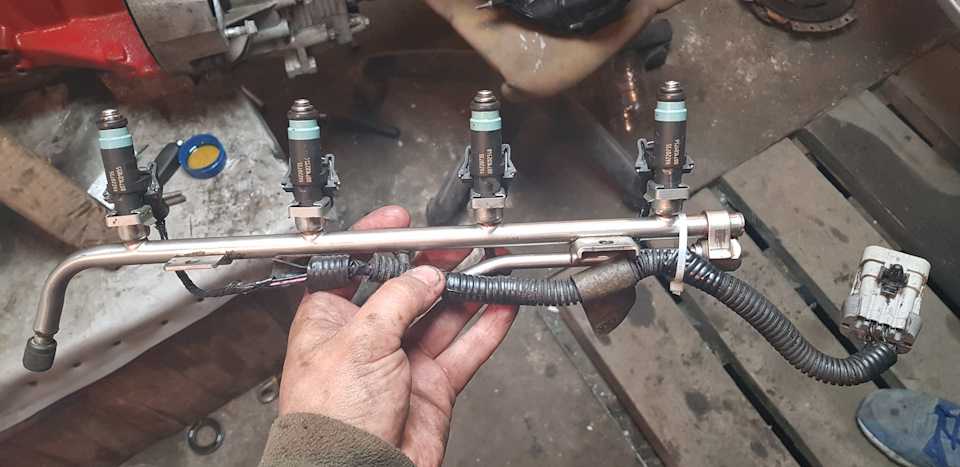

Вытаскиваем рампу вместе с форсунками. Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах.

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе.

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя.

Мы видим ржавчину как в самих форсунках, так и в топливной рампе. Человека где-то заправили бензином с водичкой.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках. Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

Устанавливаем новые уплотнительные колечки  на форсунки, предварительно сняв старые, поддевая их отверткой.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета, она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучше оставить их, так как качество новых оставляет желать лучшего.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502.

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом .

Прочитайте, может пригодится:  Тюнинг двигателя седьмой модели: полное руководство с фото и видео

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40. Это помогает не повредить колечки при установе.

Устанавливаем фиксаторы форсунок на место. Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону.

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40.

Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные.

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» .

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива.

Смотрим на состояние прокладки дроссельного узла, при необходимости заменяем новой.

Устанавливаем новые уплотнительные колечки бензопроводов.

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов. В нашем случае установлен фильтр старого образца.

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм.»

Вот что выливалось из фильтра в нашем случае.

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода. Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

Затягиваем топливопроводы, не переусердствуя и придерживая их, исключая подрезание топливных колечек.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива  и подсоса воздуха.

Смотрим на полученный результат и ровную работу двигателя.

Как почистить форсунки

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок.

Первый способ очистки

Для этого способа вам нужен будет очиститель инжектора, жидкость для очистки карбюратора (спрей), запасное уплотнительное колечко и насос с манометром. Первым делом вам нужно извлечь все форсунки, так как, если вы решились выполнить чистку, то делать это нужно со всеми форсунками, а не только с одной какой-то. Найдите подходящую емкость и вылейте туда жидкость для очистки инжектора. Положите в емкость все форсунки и оставьте их там на какое-то время, чтобы они откисли. Пока форсунки лежат в емкости, возьмите подготовленный спрей для карбюратора и очистите им регулятор холостого хода. Теперь осмотрите участок вокруг сопла форсунок, там образуется нагар – кокс, который по своей консистенции напоминает смолу. Вам придется взять какой-то металлический предмет и хорошенько повозиться с этим видом загрязнений. Для того чтобы произвести внутреннюю очистку форсунок нужно подготовить источник питания (от 3 до 12В) и ножной механический насос, оборудованный манометром.

Снимите со шланги наконечник и залейте в образовавшееся отверстие инжекторный очиститель. После этого конец шланги наденьте на форсунку. Накачайте насос до 6 атмосфер и подайте на форсунку напряжение в 3В. Если вы не услышали, как форсунка щелкает, значит нужно добавить напряжения. Подавать напряжение нужно периодически, при этом не забывая подкачивать насос до шести атмосфер. Таким образом произведите очистку всех форсунок.

Второй способ

Для этого способа вам надо спрей – очиститель для карбюратора и также насос с манометром. Повторяем все операции, указанные в предыдущем способе, только очиститель для инжекторов меняем на карбюраторный. В обязательном порядке проводим наружную очистку, чтобы удалить нагар. Для этого возьмите чистую ткань и нанесите на нее очиститель. Обработайте этой тканью все топливные агрегаты. Постепенно, под действием очистителя, кокс размякнет и счистится без особых проблем. Можете помогать себе отверткой или зубочисткой.

Прочитайте, может пригодится:  Установка зажигания на Ваз 2107: видео, инструкция

На обе операции в среднем должно уйти два часа вашего времени, но при этом вы хорошо сэкономите и научитесь выполнять чистку форсунок.

Как почистить форсунки присадками

Если в ходе диагностики при помощи мультиметра было установлено, что один или несколько распылителей нуждаются в чистке, то самый простой способ это сделать — применение специальных химических средств. Форсунки при этом не понадобится снимать с автомобиля. Однако этот метод уместен далеко не во всех случаях. Если распылители имеют запущенное состояние, то понадобится произвести снятие и очистку на стенде.

Промывка форсунок ВАЗ 2107 осуществляется на специальном диагностическом стенде. Для проведения процедуры понадобится снять все 4 распылителя с автомобиля, и установить их на стенд. В качестве очистительной жидкости применяются специальные средства. Недостаток этого способа в том, что для его реализации понадобится дорогостоящий стенд. Такие стенды имеются в автосервисах, а принцип промывки распылителей заключается в следующем:

  1. Закрепляются все 4 распылителя на стенд.
  2. В специальную емкость заливается очистительная жидкость, как правило, это очиститель для карбюратора.
  3. Запускается программа, и стенд в автоматическом режиме на протяжении определенного времени осуществляет прочистку форсунок.


Если вариант с использованием стенда доступен водителям только в автосервисах, то применение специальных препаратов позволяет провести очистку в домашних условиях. Чтобы промыть распылители топлива вместе с топливной системой, понадобится воспользоваться специальными химикатами. Их рекомендуется использовать через каждые 20 тысяч км пробега. Принцип их применения заключается в том, что от топливной магистрали отключается насос. К шлангу подключается специальный баллон, из которого жидкость будет подаваться под высоким давлением.

Запускается двигатель, после чего на протяжении получаса продолжается его работа на ХХ. После того, как мотор поработает 30 минут, нужно его заглушить, и подождать полчаса. За это время все отложения смягчатся. Снова запускается двигатель, но в этот раз нужно увеличить обороты до максимальных. Это позволит вывести остатки шлака и прочих отложений из системы.

Как почистить форсунки в домашних условиях

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания.

Для того чтобы промыть снятые форсунки необходимо подготовить устройство для промывки. Промывка форсунок происходит под давлением. Для этого собираем схему питания форсунки. Форсунка получает питание напряжением от 9 до 12 В. Источником питания для открытия форсунки может послужить батарейка крона или аккумуляторная батарея автомобиля. Мы будем использовать аккумуляторную батарею.

Итак, приступим к сборке прибора для промывки форсунок на автомобиле лада

Для удобства лучше проводить процедуру вдвоем.

  • Необходимо подготовить шприц. Вытащить с него поршень, цилиндр шприца должен плотно надеваться на форсунку с кольцом. Так же вместо шприца можно использовать шланг подходящего диаметра и стянуть его хомутом. Мы будем использовать шланг.


промывка с помощью шприца
промывка через шланг

  • Далее делаем скрутку проводов со штекером форсунок или с клеммами «мама».
  • Подключаем форсунку к источнику питания, соблюдая полярность. «+» и «-«
  • Форсунка должна щелкнуть — это значит форсунка открывается.
  • Держим форсунку и прыскаем очистителем карбюратора в шланг и держим, создавая давление в шланге между форсункой и баллоном с очистителем.

  • После чего необходимо открыть форсунку путем подключения проводов к аккумуляторной батареи
  • Форсунка будет распрыскивать очиститель карбюратора и прочищаться.

  • Заканчивать процедуру можно как только из форсунки начнет выходить равномерный распыл топлива.
  • Далее стоит проделать ту же процедуру со всеми форсунками.
  • Сборку следует проводить в обратной последовательности разборки.
